Серия 1.232.1-8

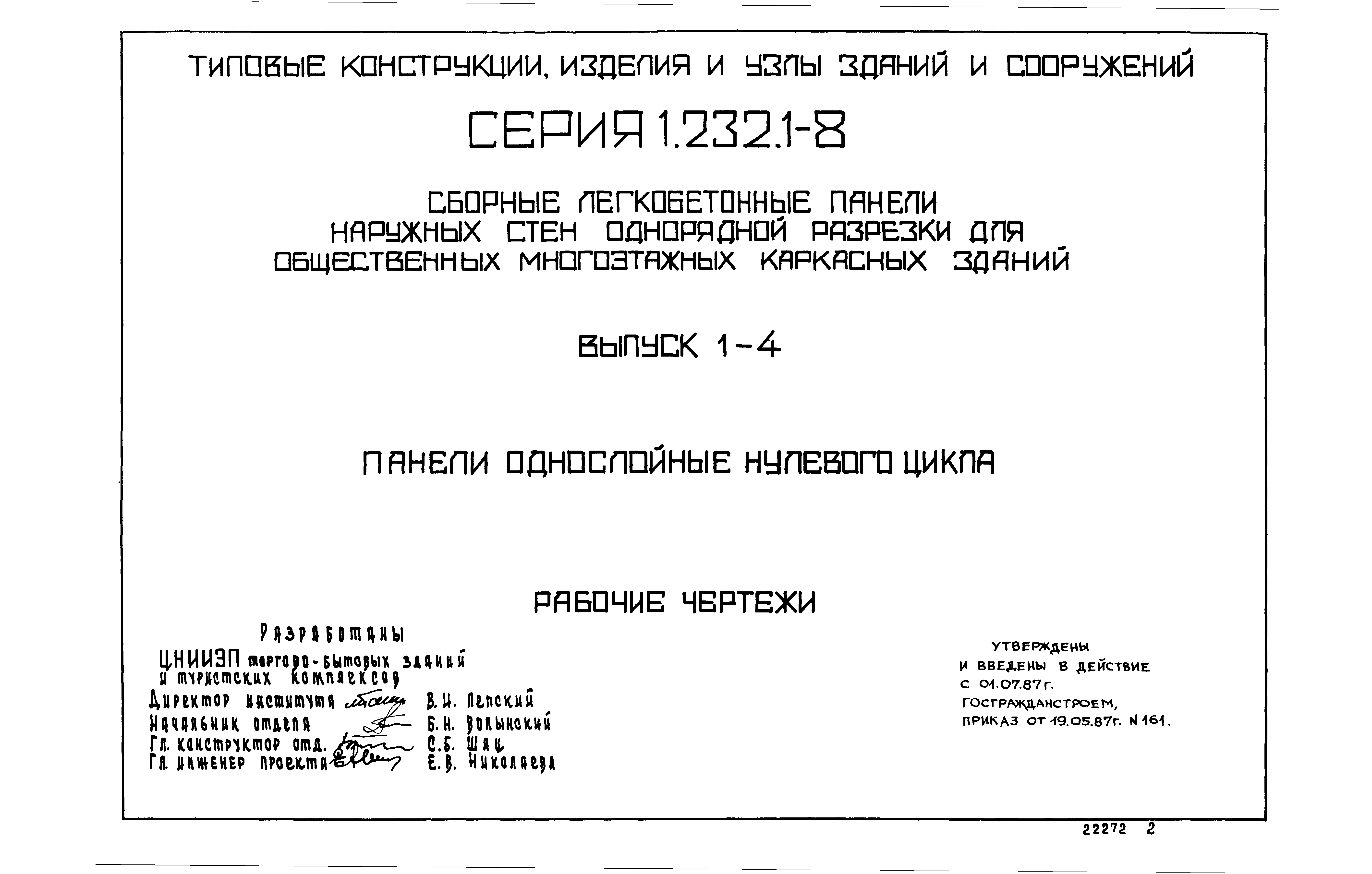

Выпуск 1-4. Панели однослойные нулевого цикла. Рабочие чертежи

Обозначение:	Серия 1.232.1-8
Обозначение англ:	Series 1.232.1-8
Статус:	действует
Название рус.:	Выпуск 1-4. Панели однослойные нулевого цикла. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Выпуск содержит: техническое описание, спецификации и сборочные чертежи панелей, выборку материалов и стали, опалубочные и арматурные узлы. В выпуске приведены также спецификации и сборочные чертежи пространственных каркасов, арматурных и закладных изделий

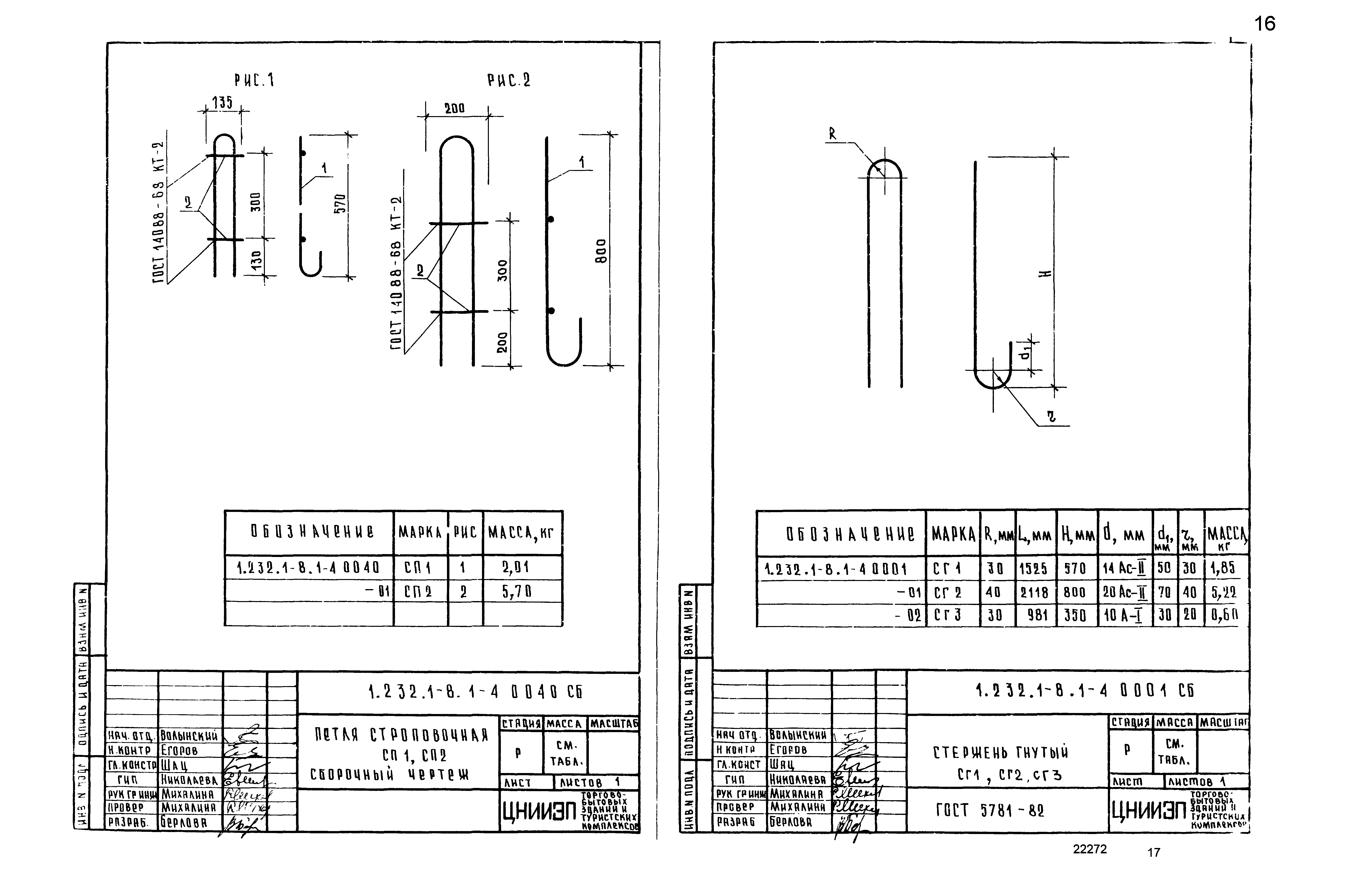

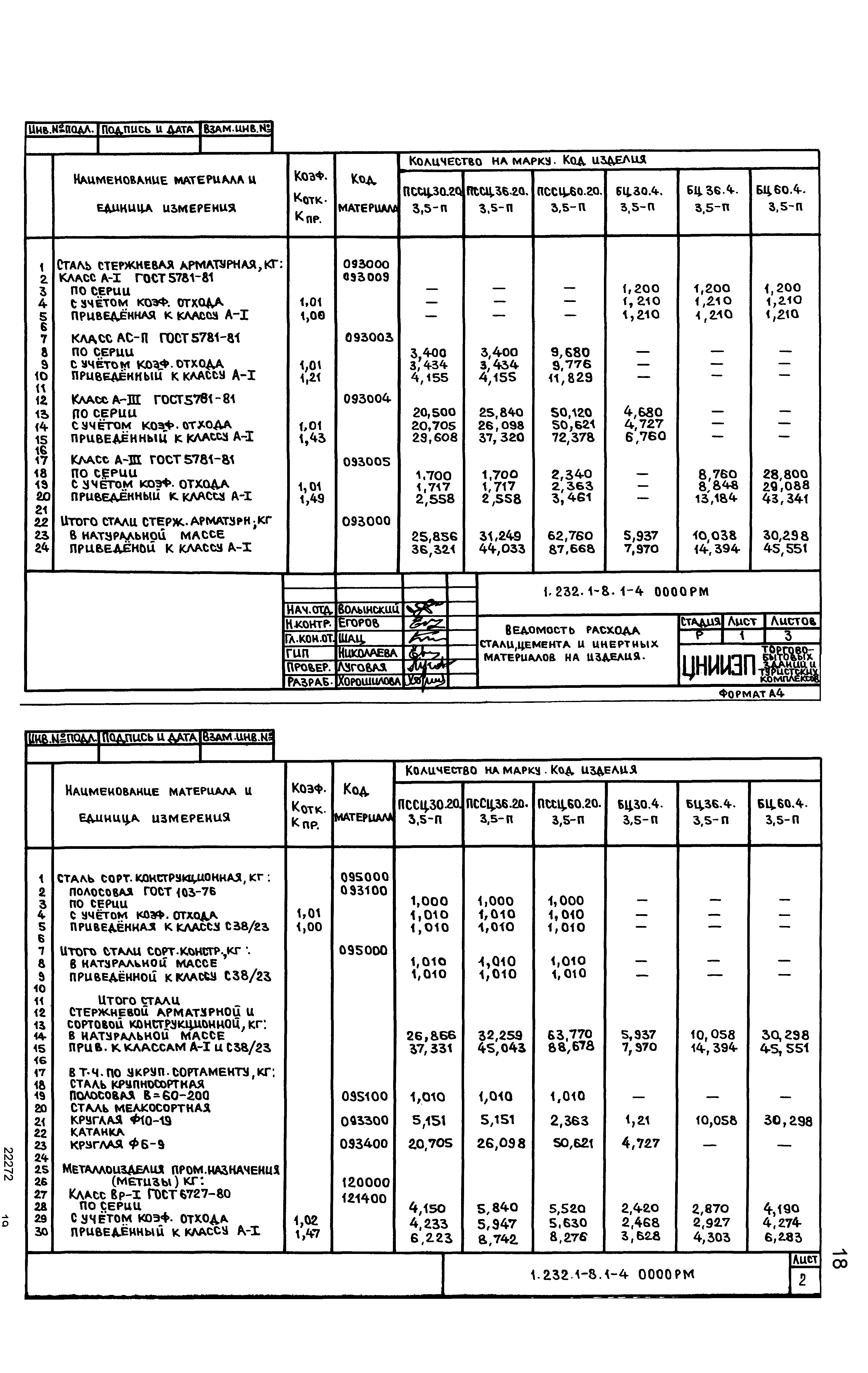

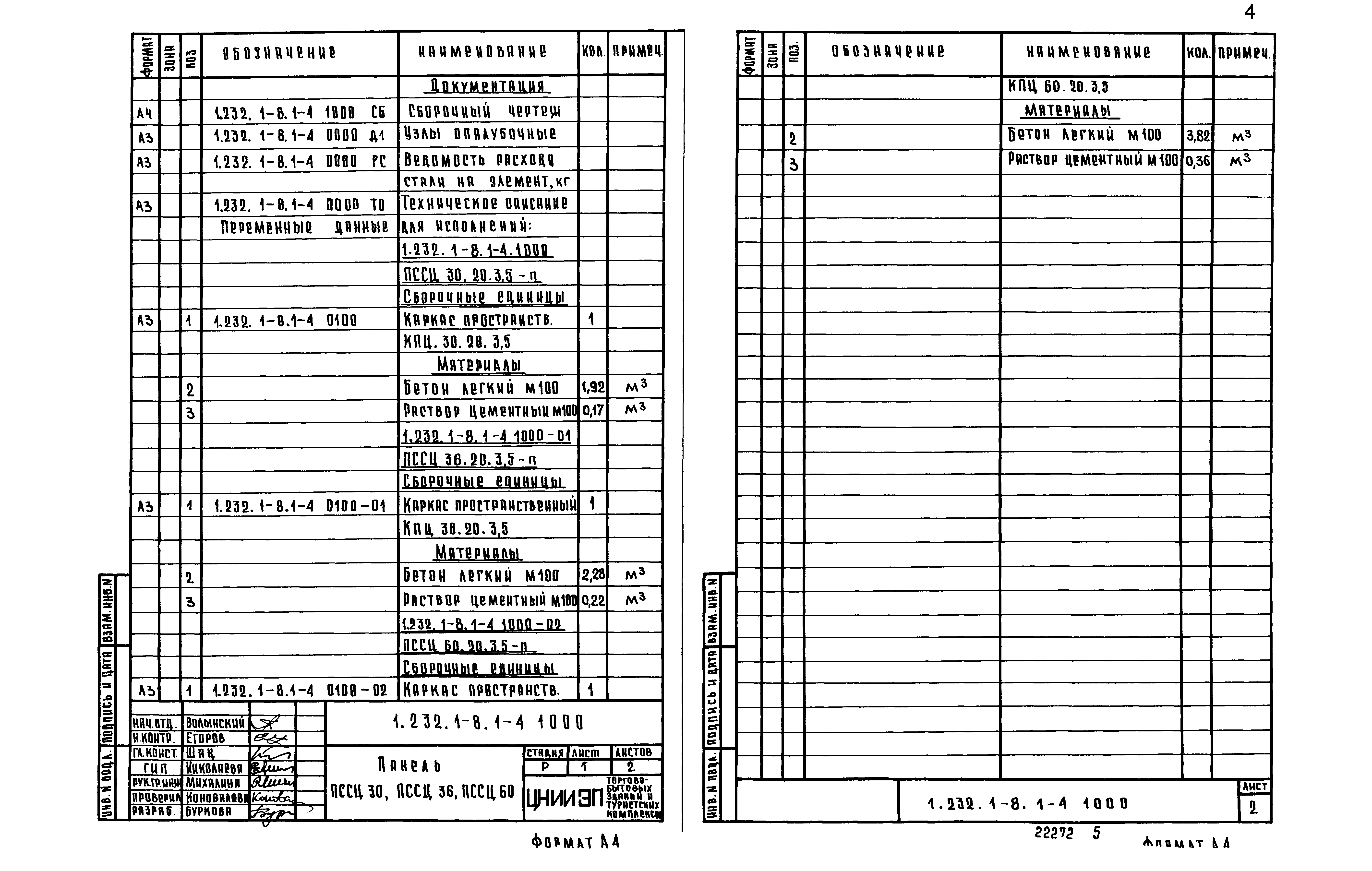

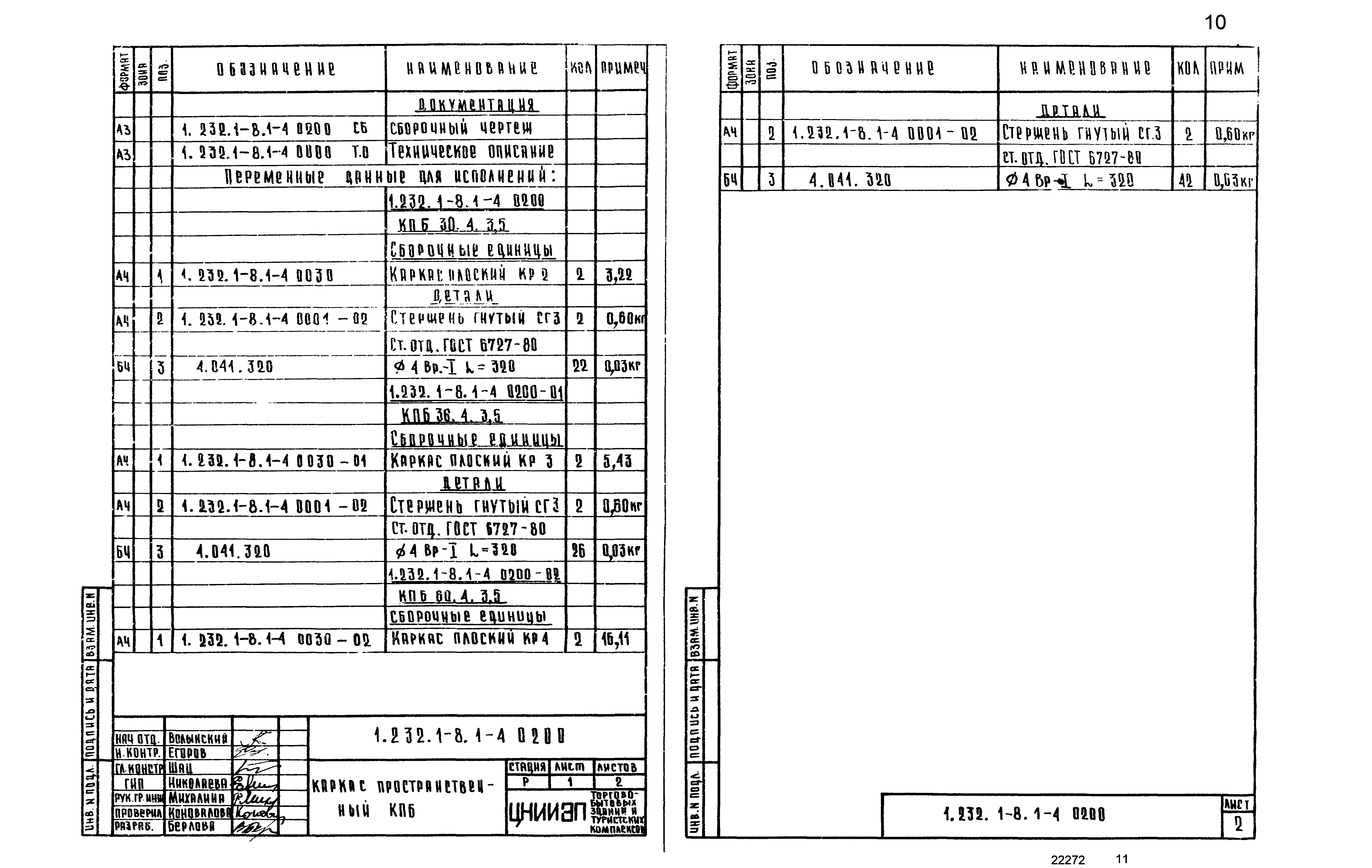

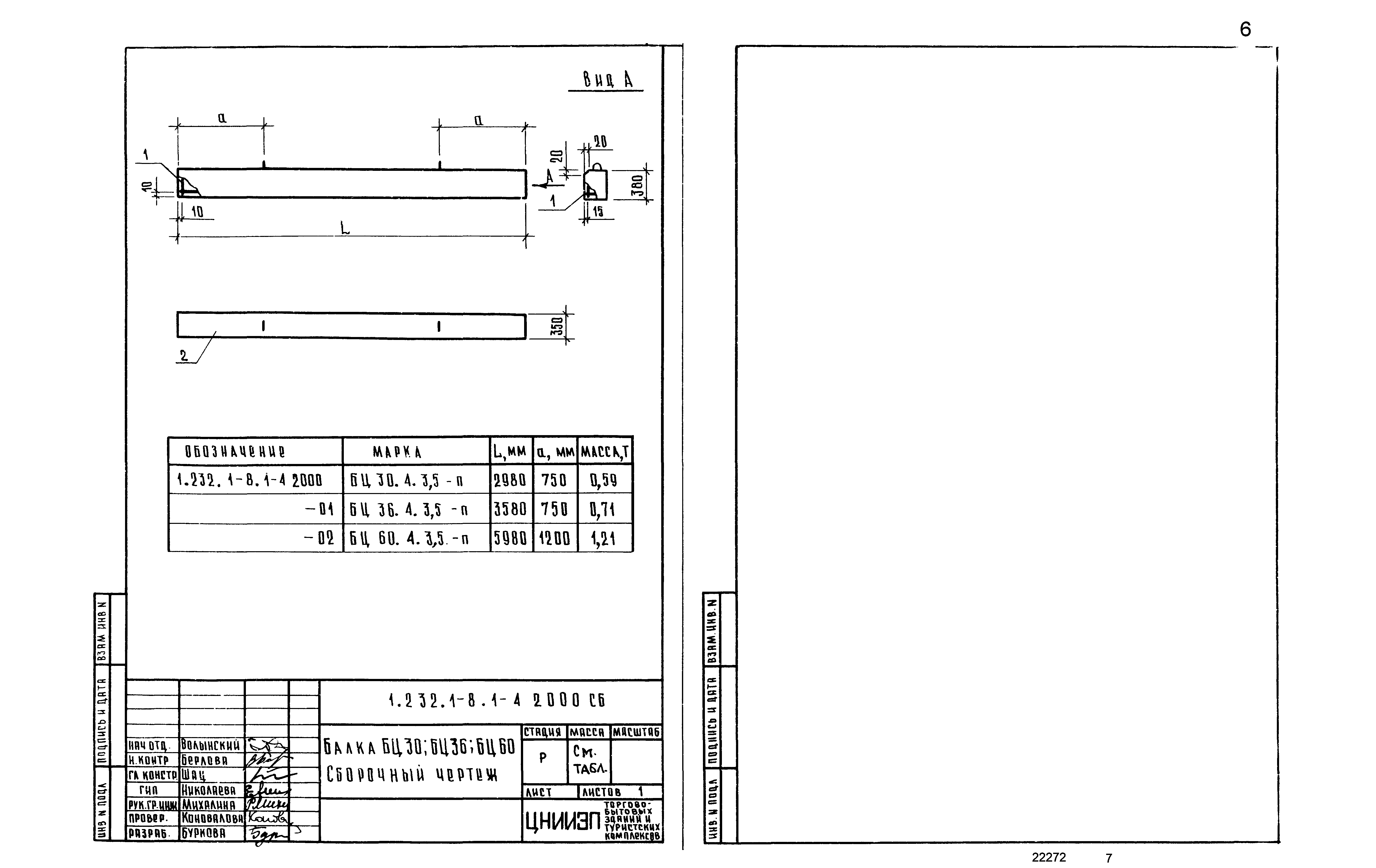

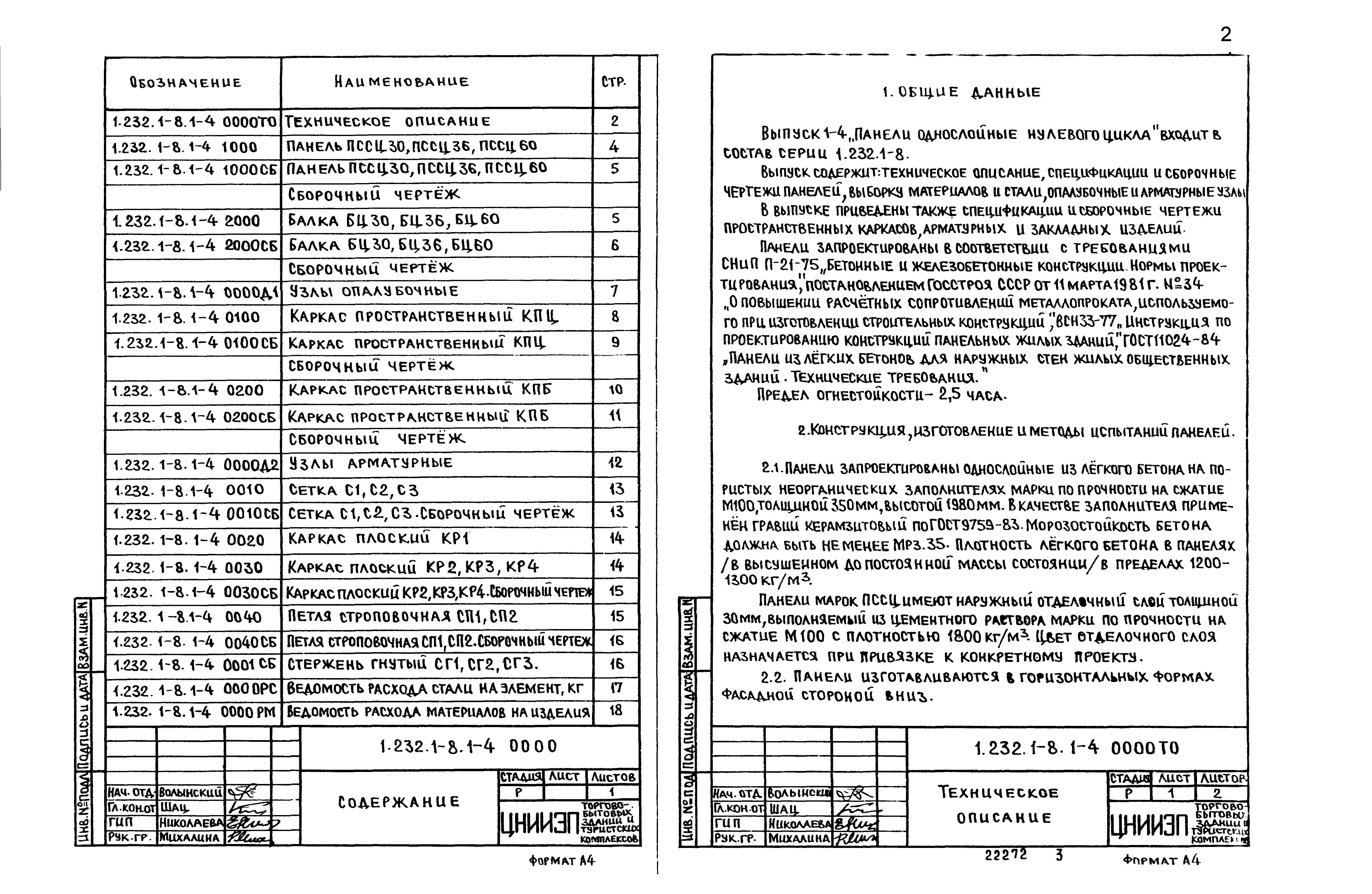

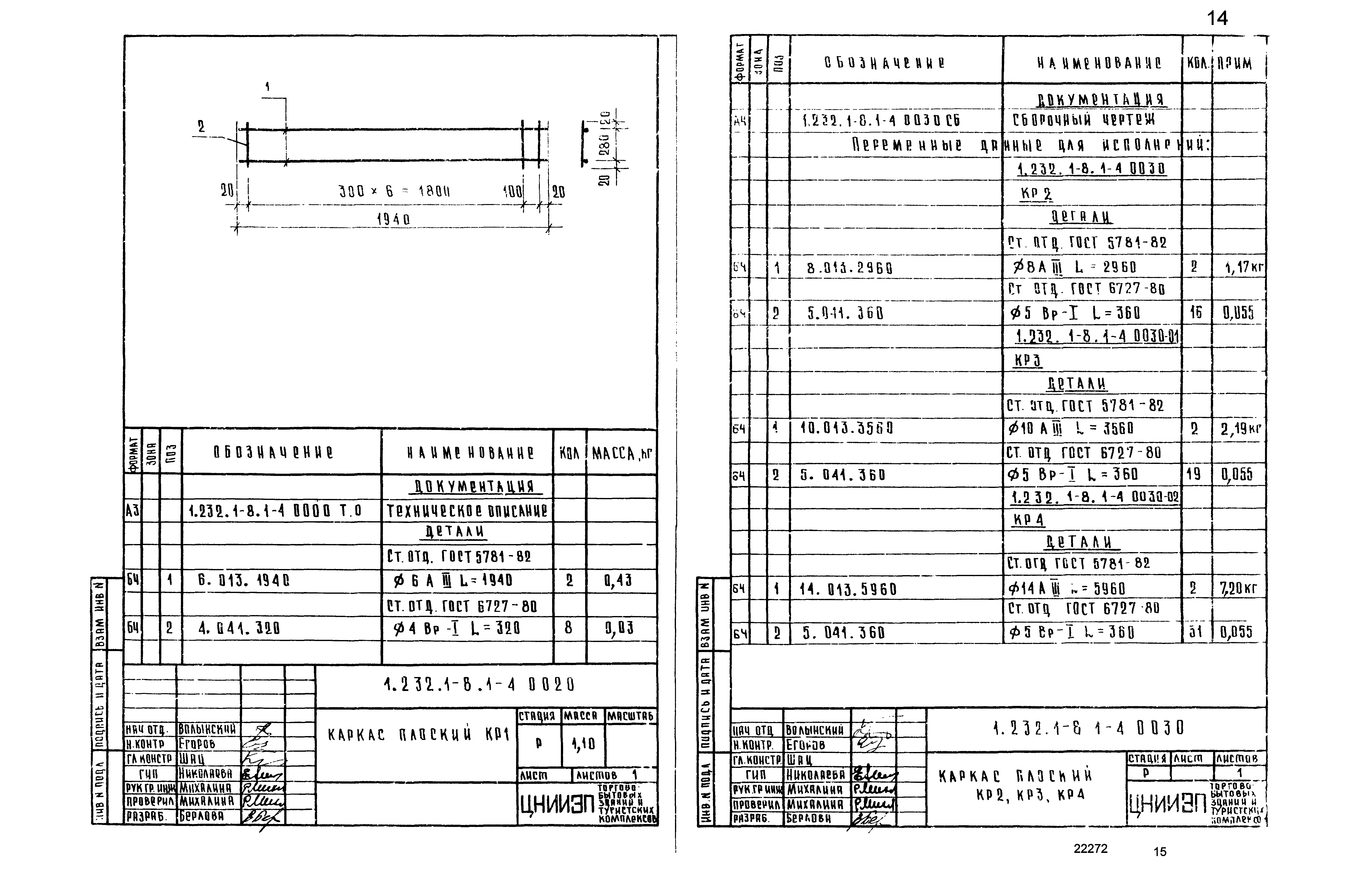

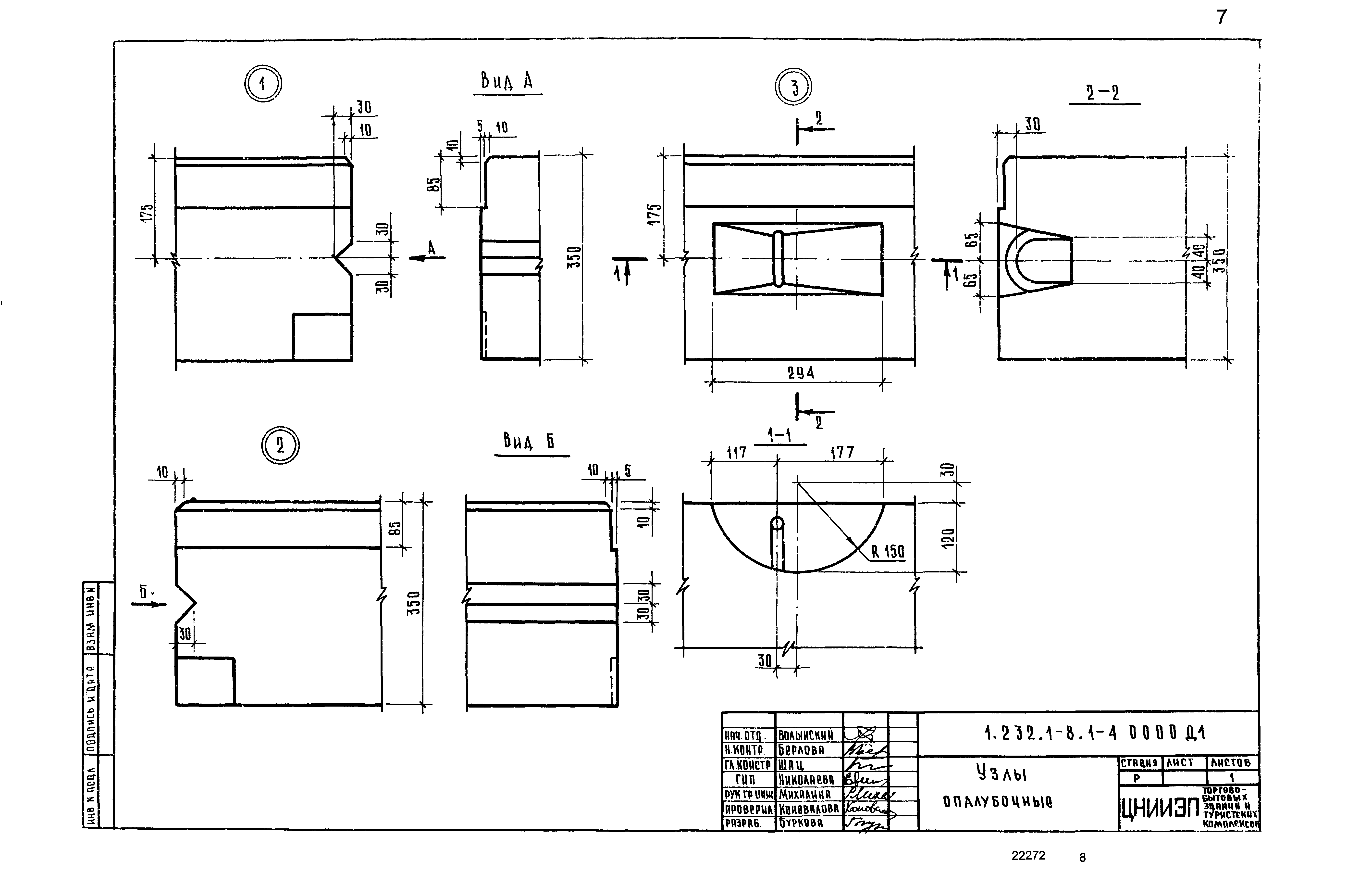

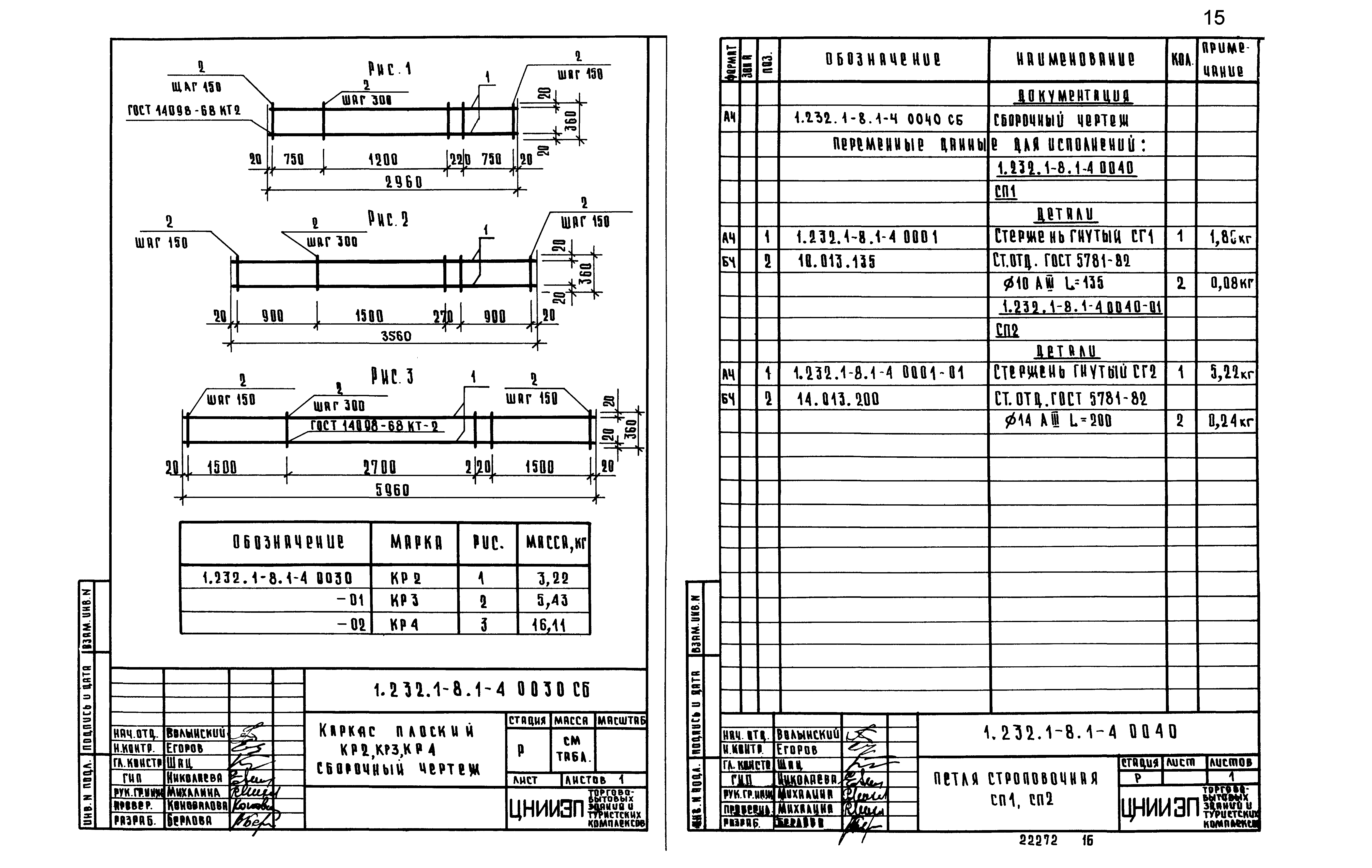

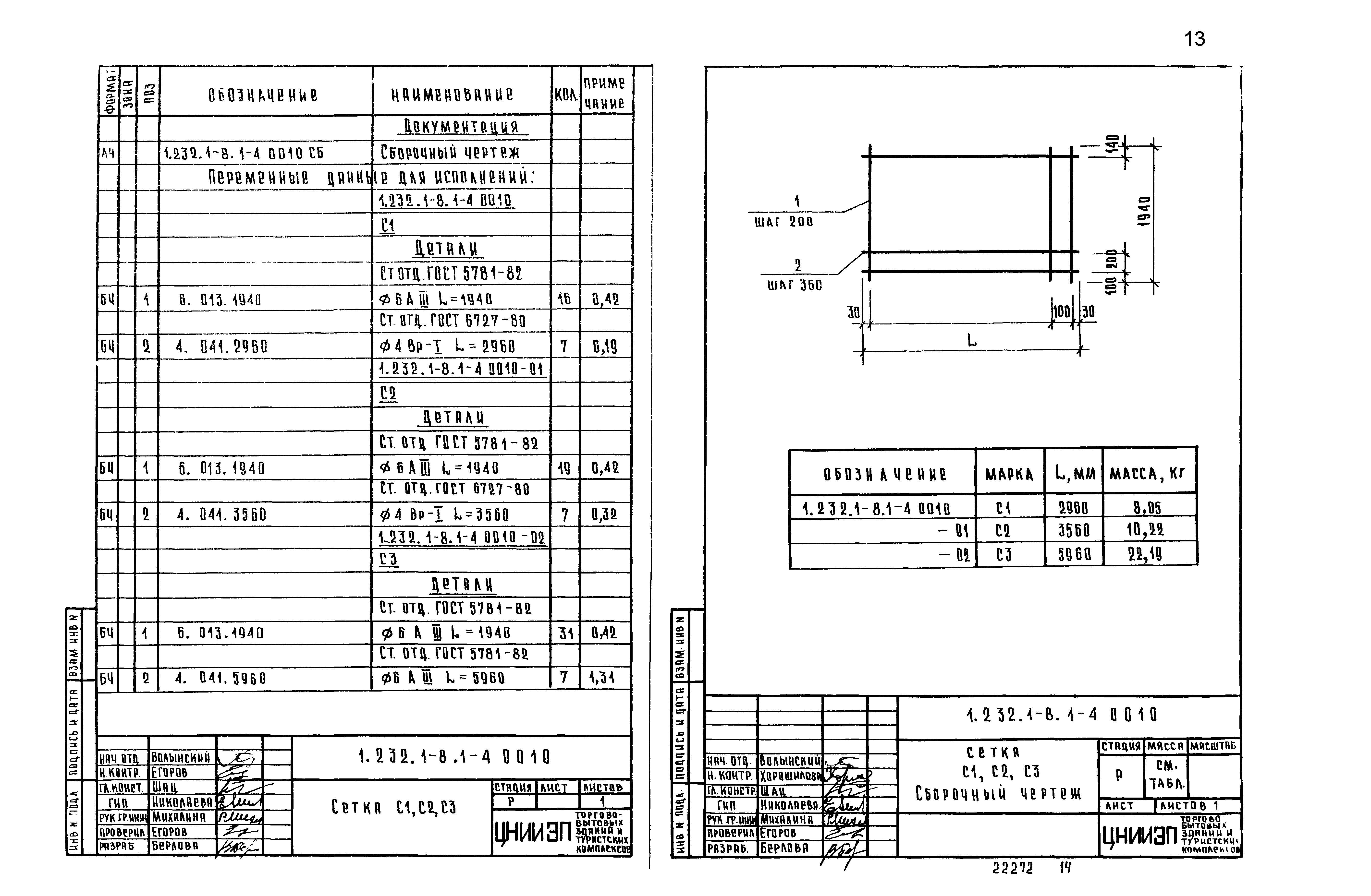

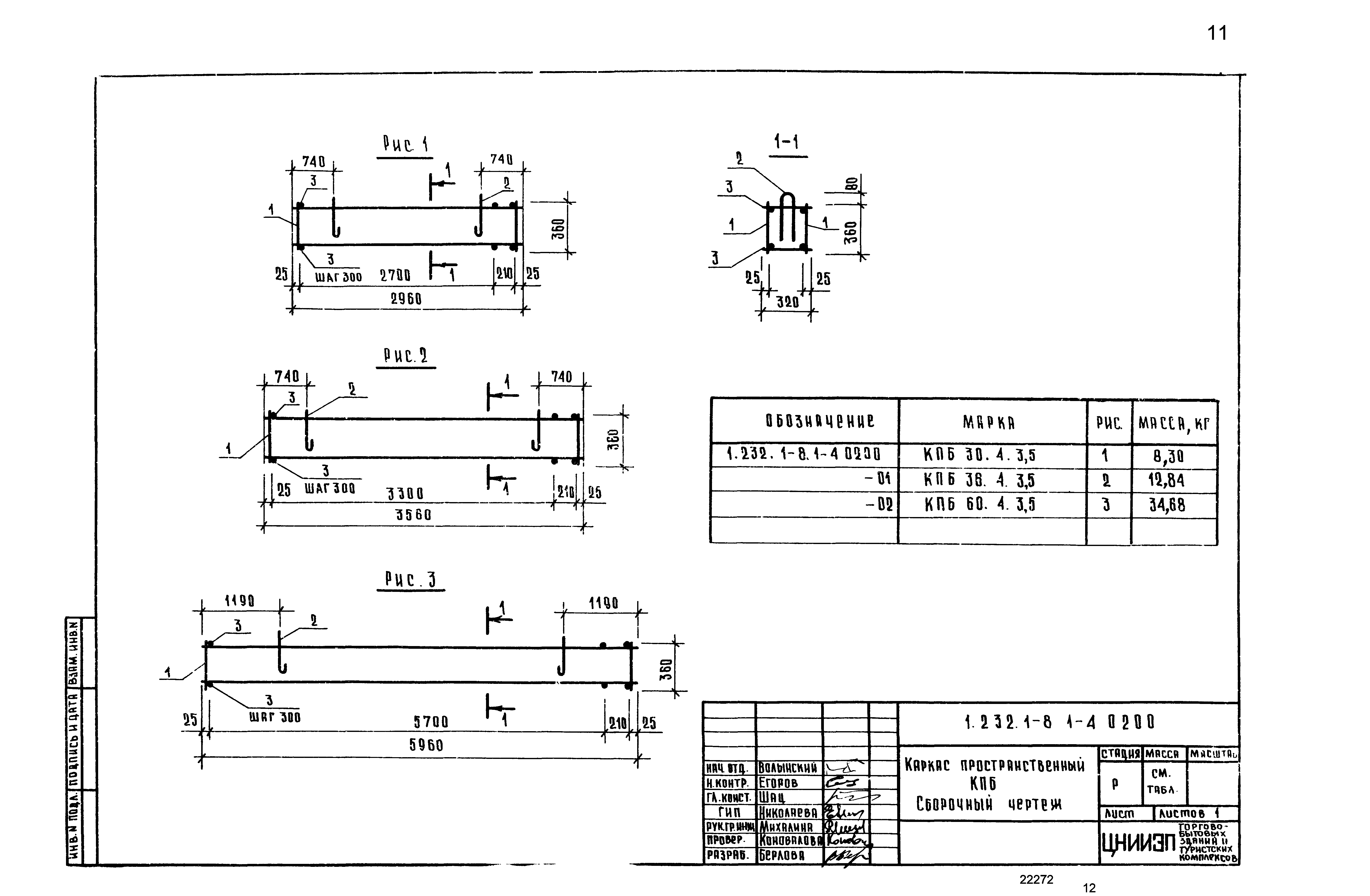

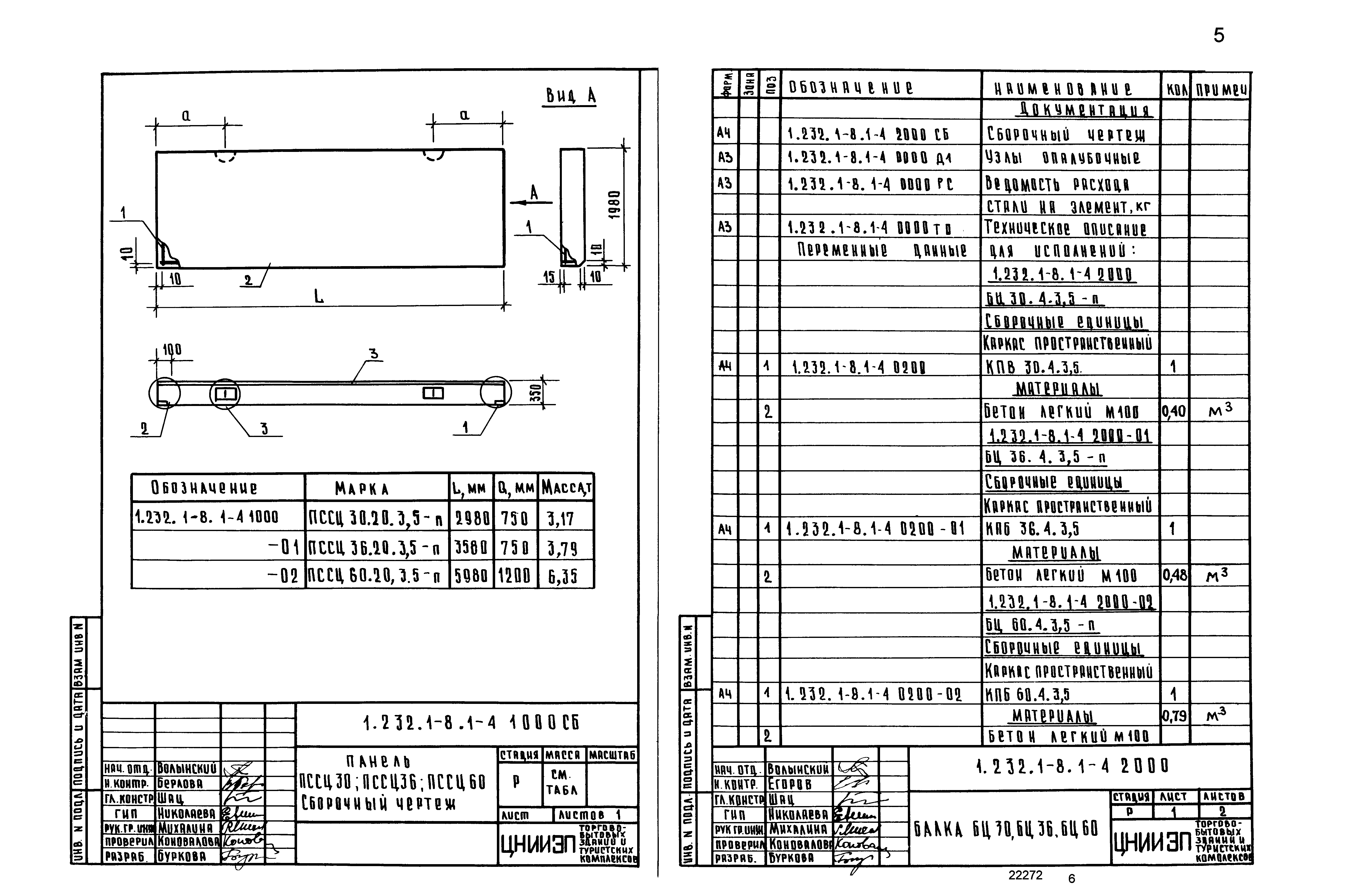

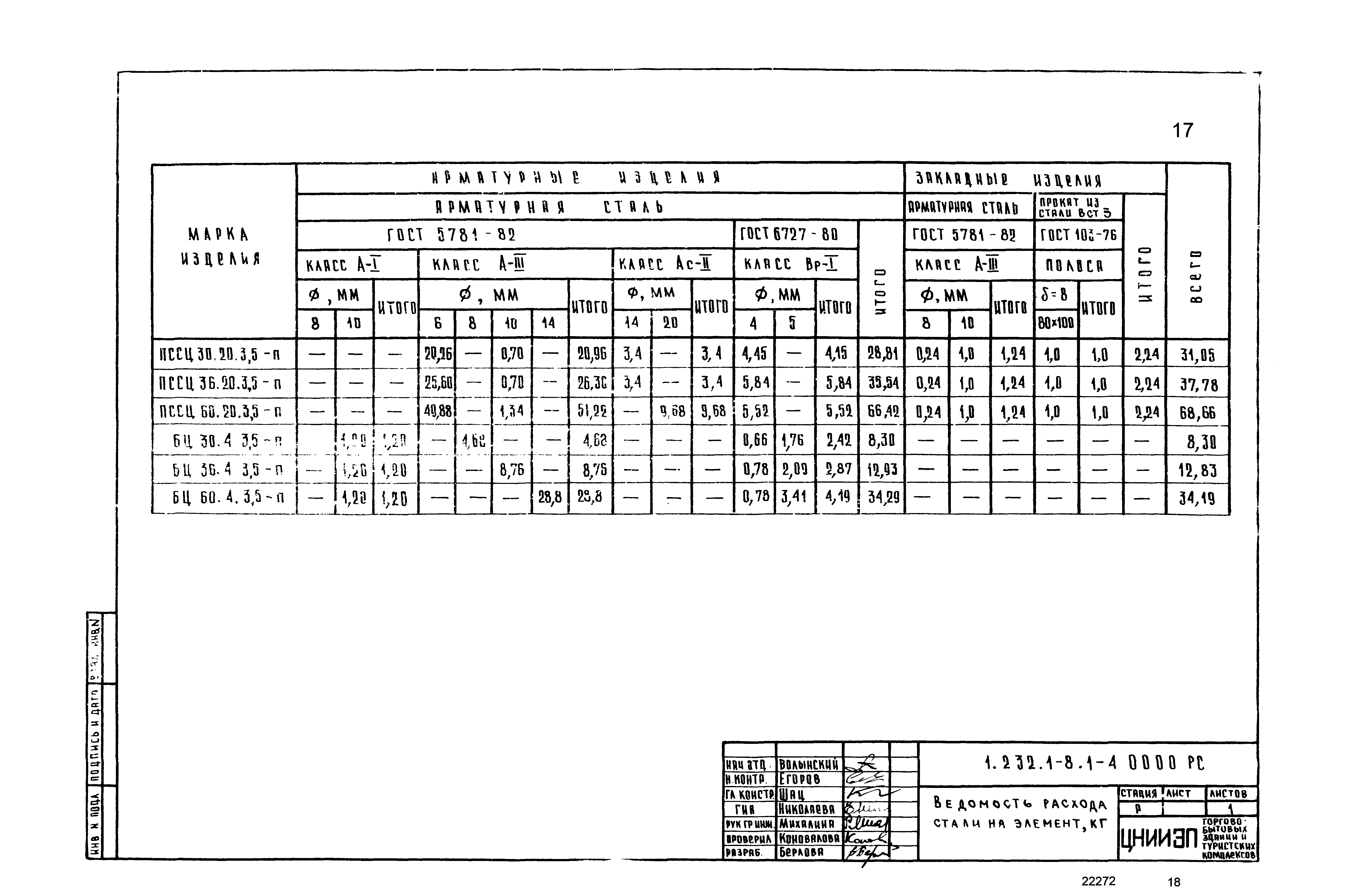

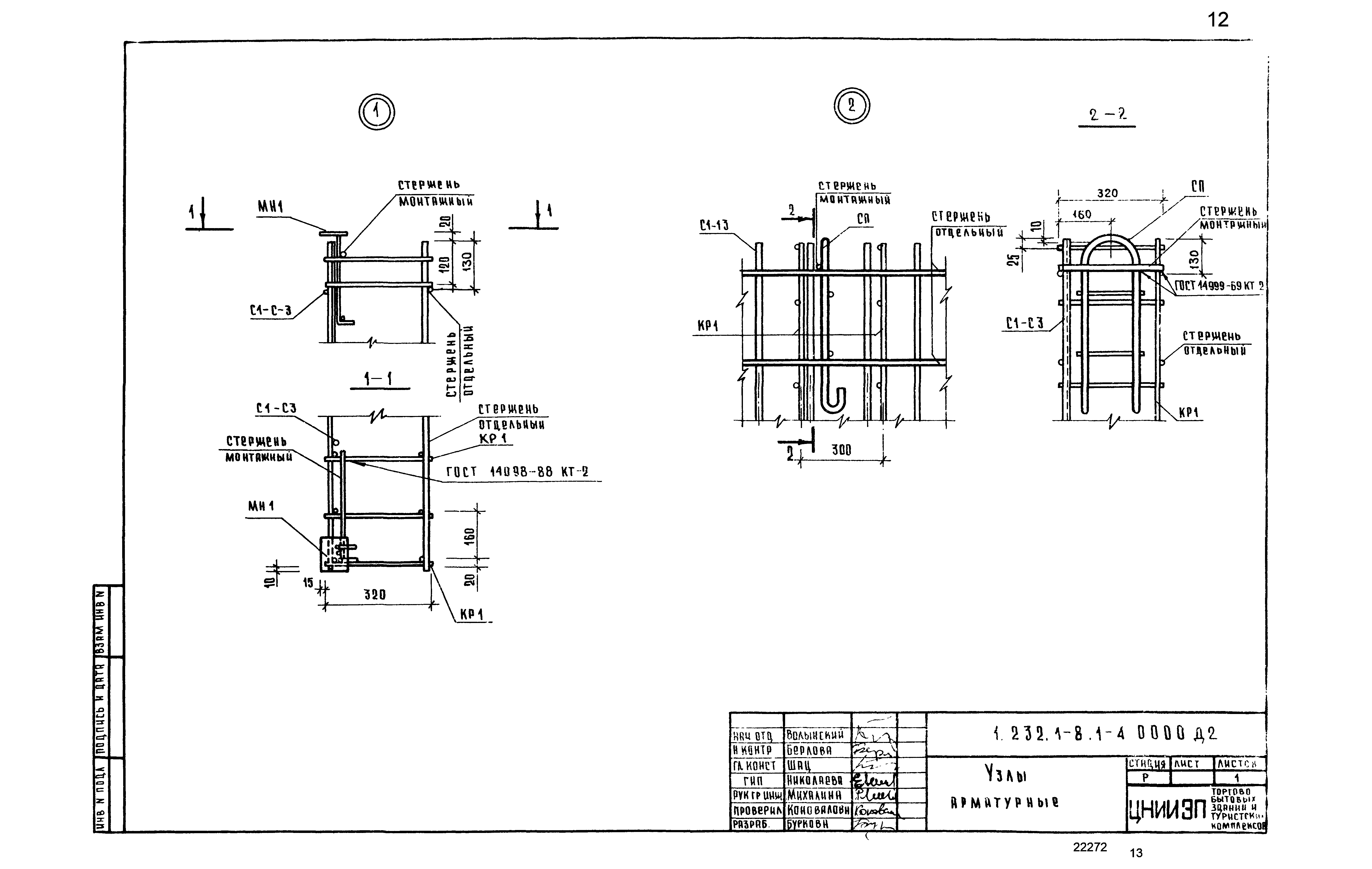

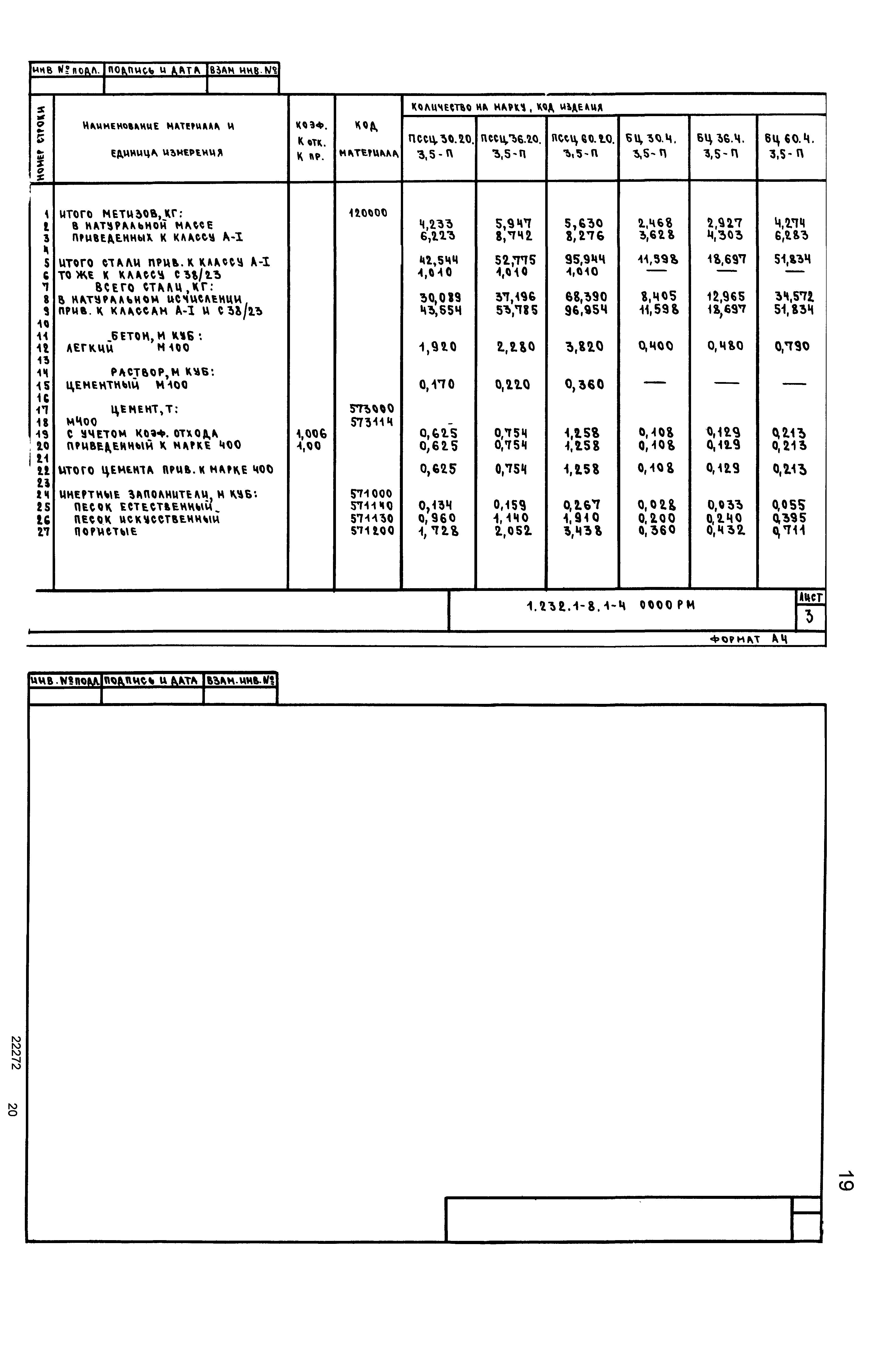

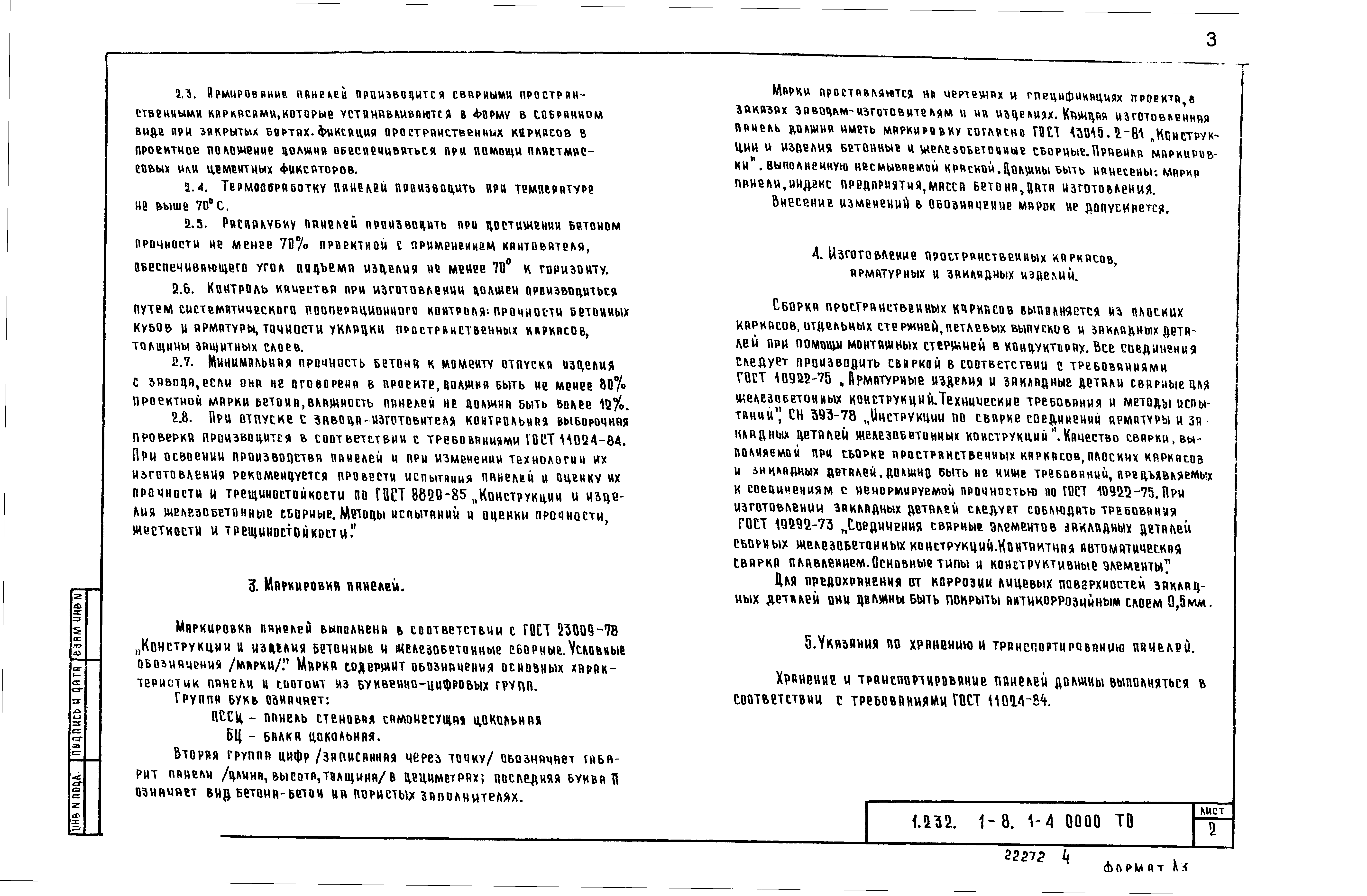

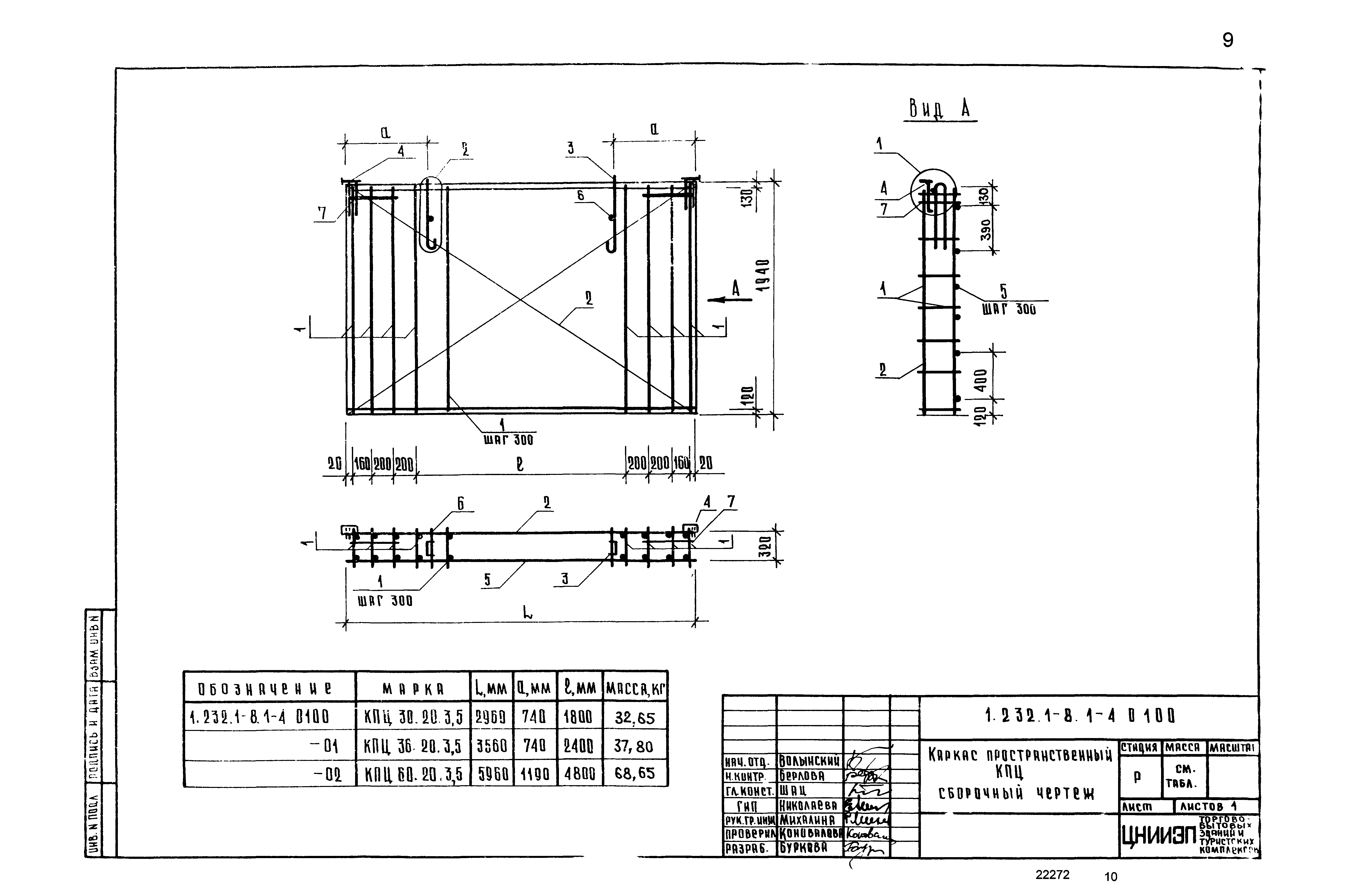

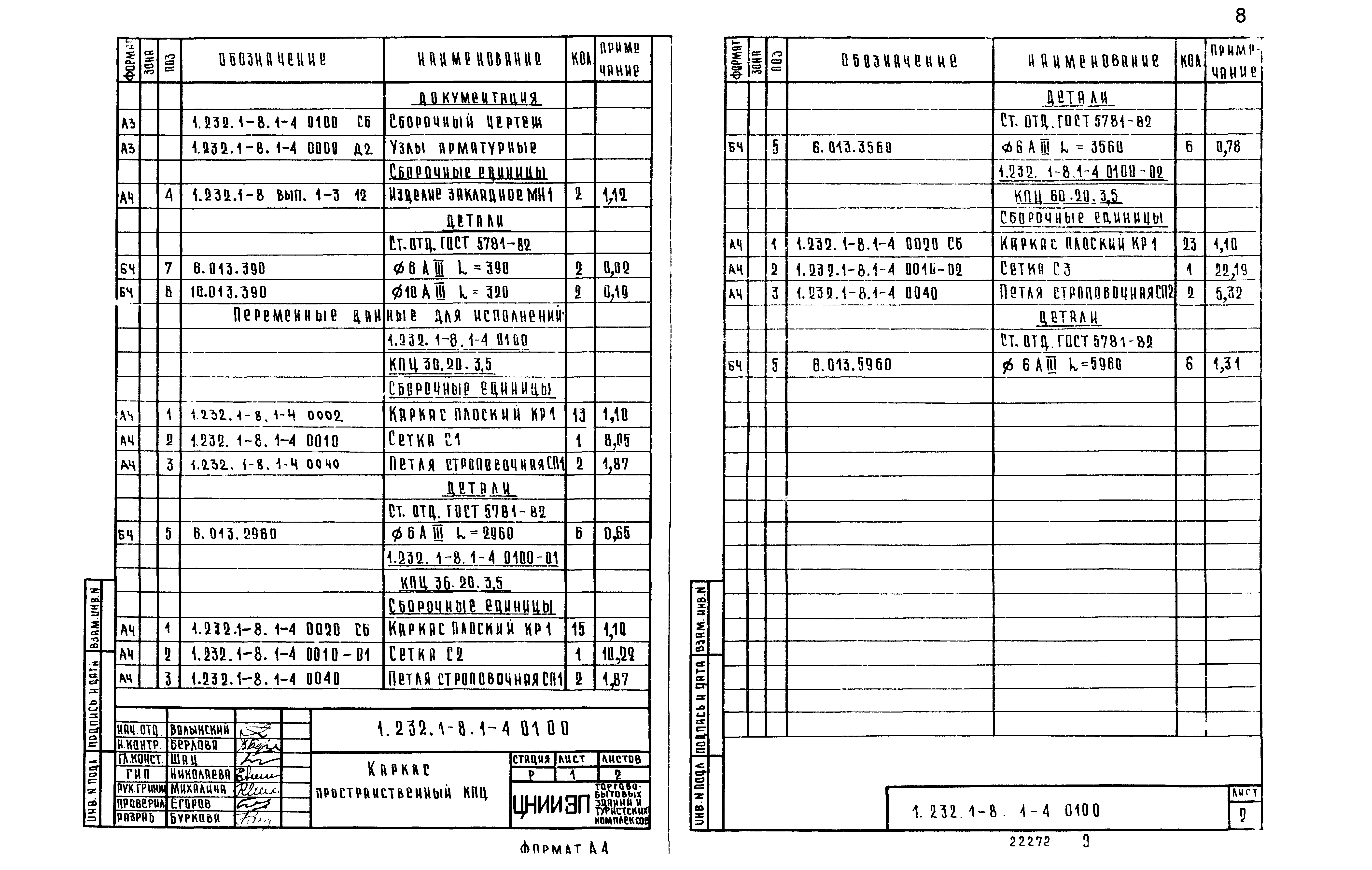

Оглавление:	1.232.1-8.1-4 0000 ТО Техническое описание 1.232.1-8.1-4 1000 Панель ПССЦ30, ПССЦ36, ПССЦ60 1.232.1-8.1-4 1000 СБ Панель ПССЦ30, ПССЦ36, ПССЦ60. Сборочный чертеж 1.232.1-8.1-4 2000 Балка БЦ30, БЦ36, БЦ60 1.232.1-8.1-4 2000 СБ Балка БЦ30, БЦ36, БЦ60. Сборочный чертеж 1.232.1-8.1-4 0000 Д1 Узлы опалубочные 1.232.1-8.1-4 0100 Каркас пространственный КПЦ 1.232.1-8.1-4 0100 СБ Каркас пространственный КПЦ. Сборочный чертеж 1.232.1-8.1-4 0200 Каркас пространственный КПБ 1.232.1-8.1-4 0200 СБ Каркас пространственный КПБ. Сборочный чертеж 1.232.1-8.1-4 0000 Д2 Узлы арматурные 1.232.1-8.1-4 0010 Сетка С1, С2, С3 1.232.1-8.1-4 0010 СБ Сетка С1, С2, С3. Сборочный чертеж 1.232.1-8.1-4 0020 Каркас плоский КР1 1.232.1-8.1-4 0030 Каркас плоский КР2, КР3, КР4 1.232.1-8.1-4 0030 СБ Каркас плоский КР2, КР3, КР4. Сборочный чертеж 1.232.1-8.1-4 0040 Петля строповочная СП1, СП2 1.232.1-8.1-4 0040 СБ Петля строповочная СП1, СП2. Сборочный чертеж 1.232.1-8.1-4 0001 СБ Стержень гнутый СГ1, СГ2, СГ3 1.232.1-8.1-4 0000 РС Ведомость расхода стали на элемент, кг 1.232.1-8.1-4 0000 РМ Ведомость расхода стали на изделия
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	19.05.1987 Госгражданстрой (Gosgrazhdanstroy 161)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 11024-84 «Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 14988-69 «Опоки литейные цельнолитые стальные прямоугольные размерами в свету: длиной от 1600 до 2000 мм, шириной 1000; 1200 мм, высотой 450; 500 мм. Конструкция и размеры» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 9759-83 «Гравий и песок керамзитовые. Технические условия» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы» ВСН 33-77/Госгражданстрой «Временная инструкция о составе и оформлении рабочих чертежей жилых и общественных зданий и сооружений»
