Серия 1.812.1-3

Выпуск 1. Фундаменты. Рабочие чертежи

Обозначение:	Серия 1.812.1-3
Обозначение англ:	Series 1.812.1-3
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Фундаменты. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1984

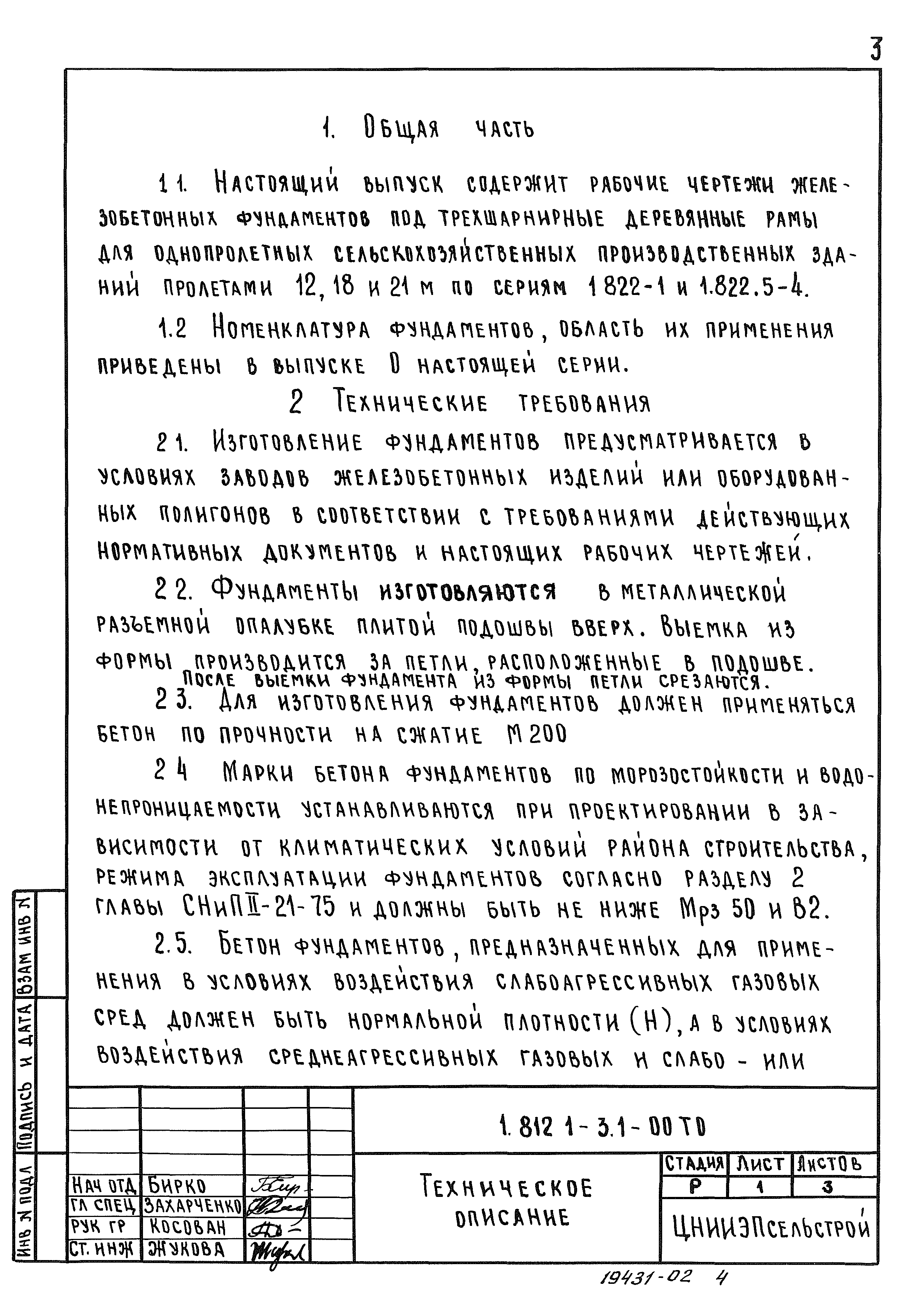

Область применения:	Настоящий выпуск содержит рабочие чертежи железобетонных фундаментов под трехшарнирные деревянные рамы для однопролетных сельскохозяйственных производственных зданий пролетами 12, 18 и 21 м по сериям 1.822-1 и 1.822.5-4

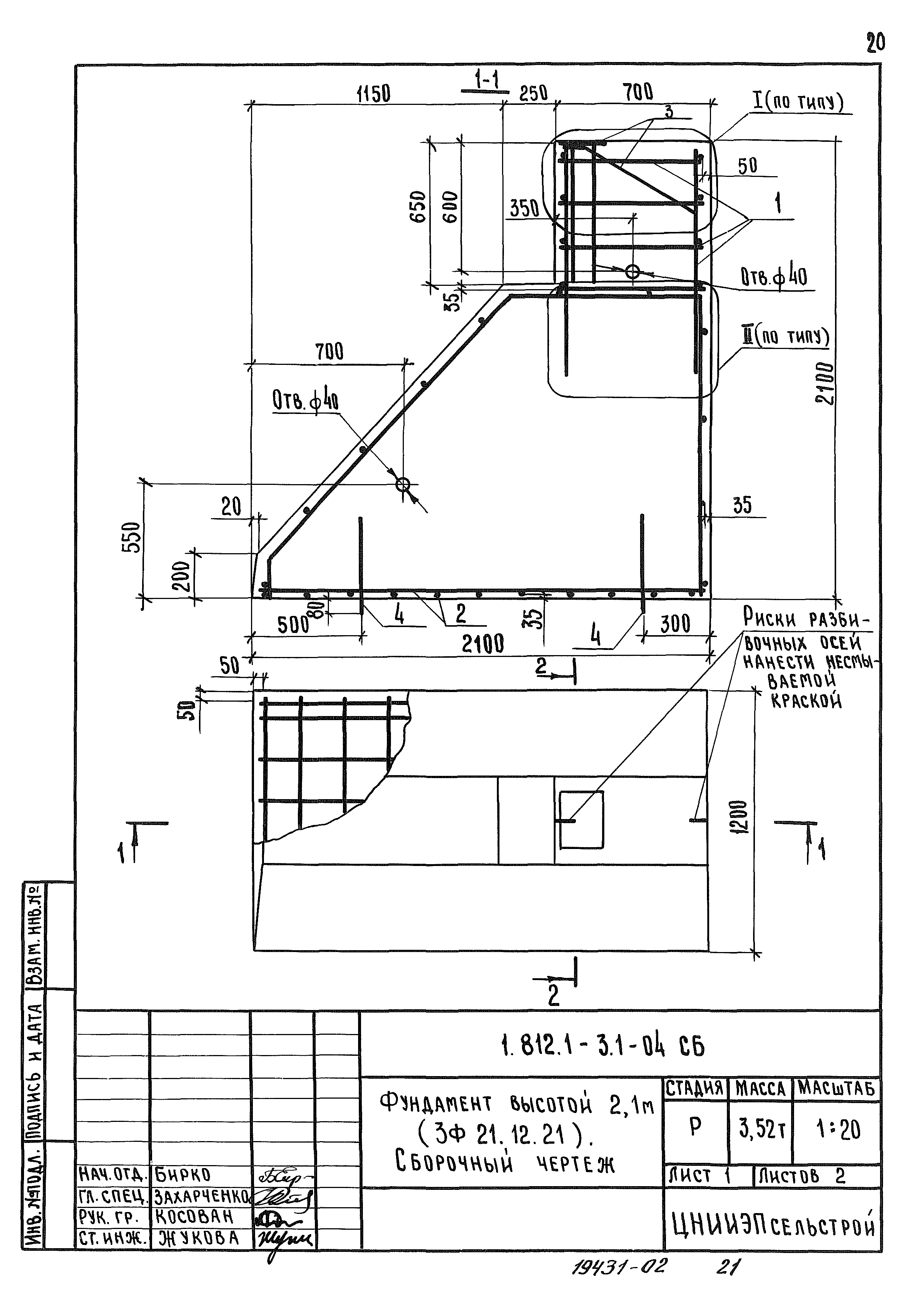

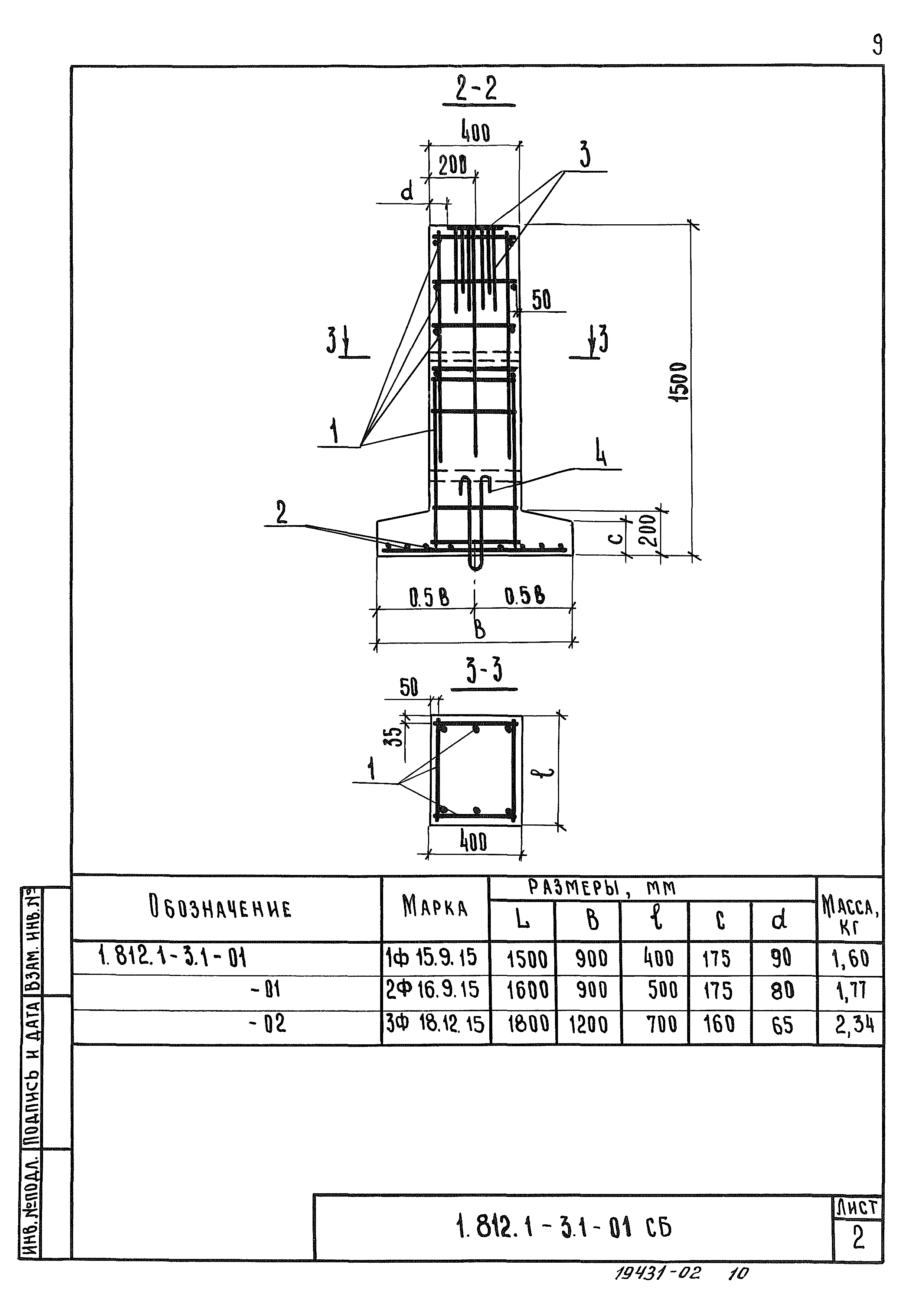

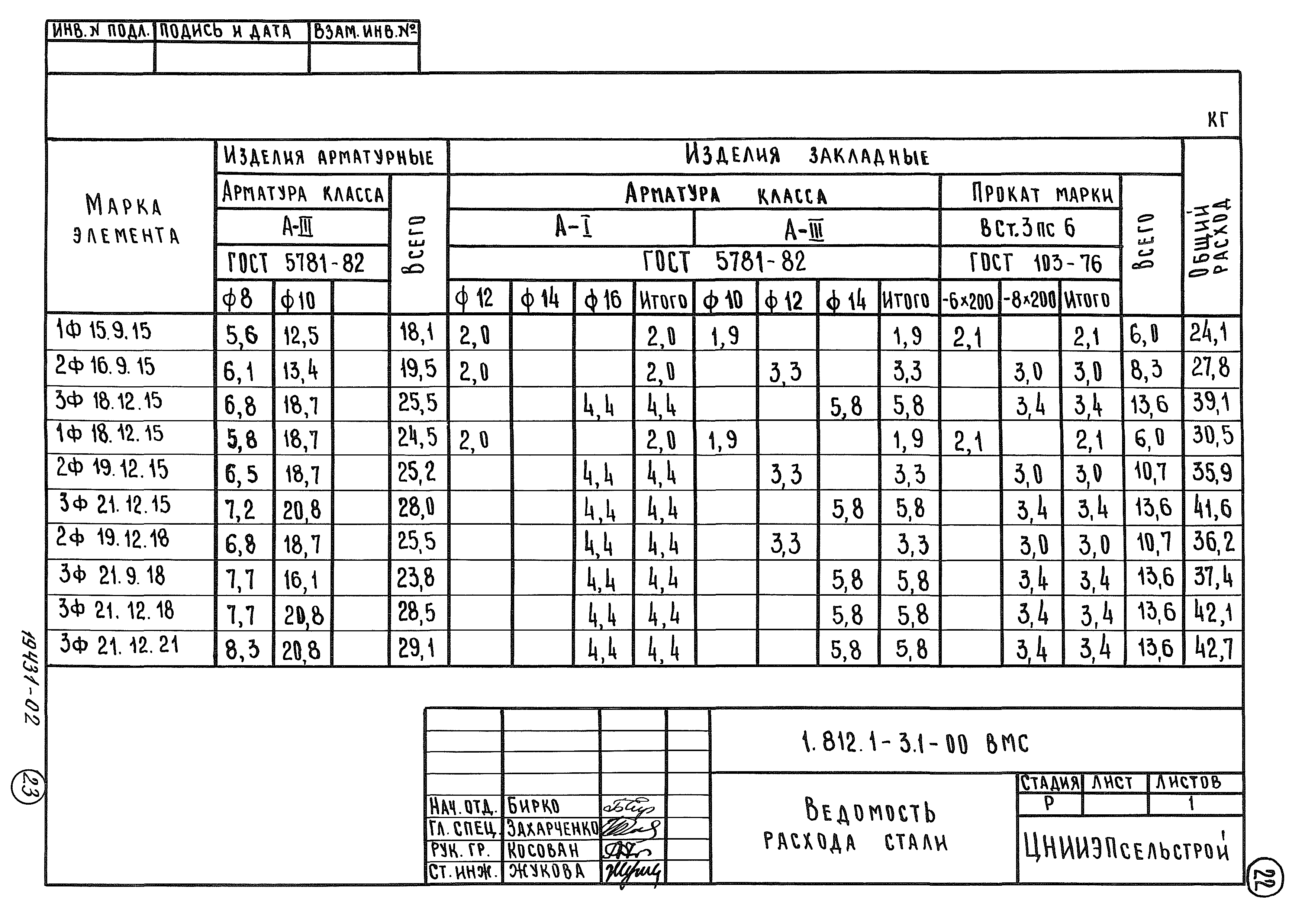

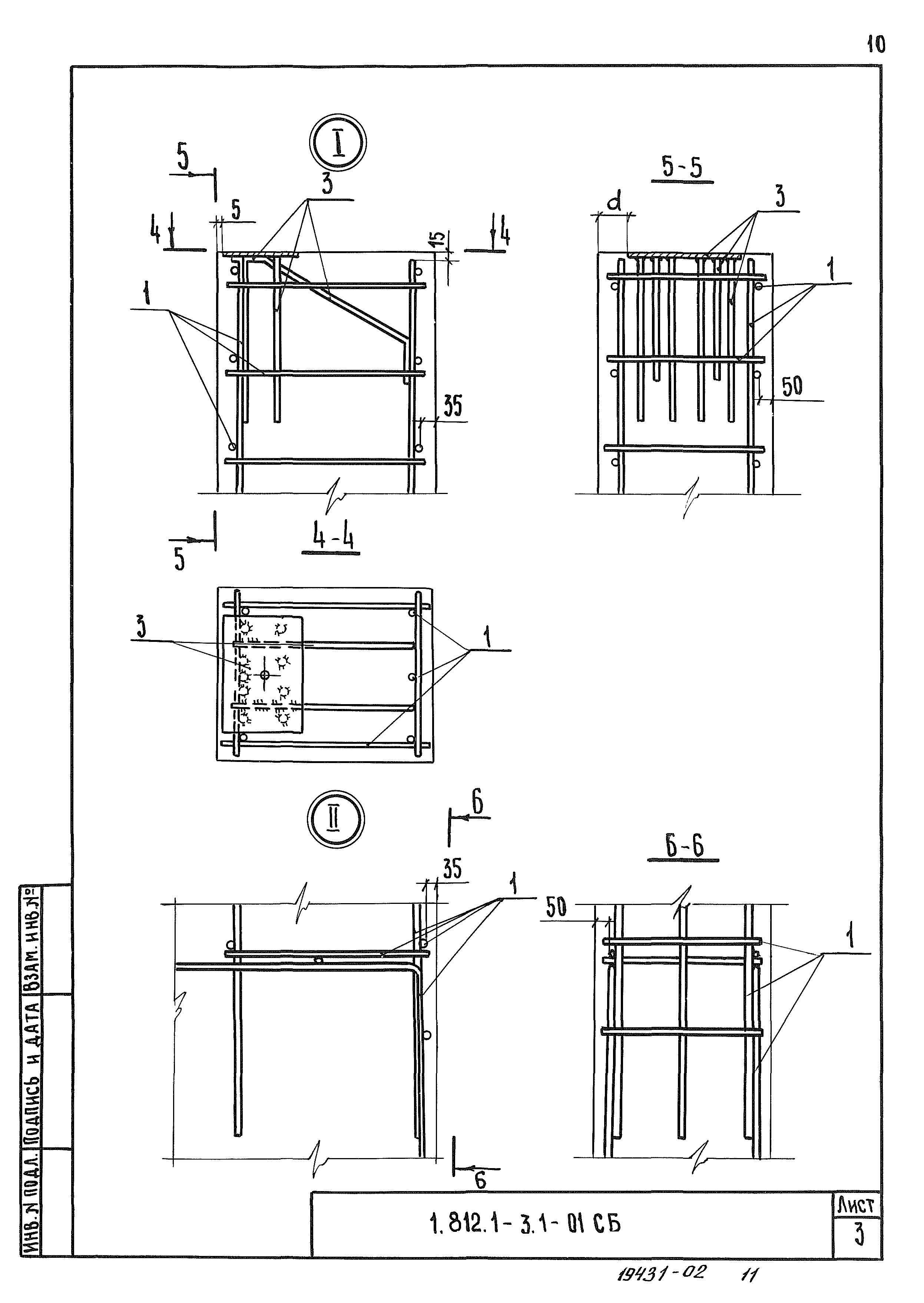

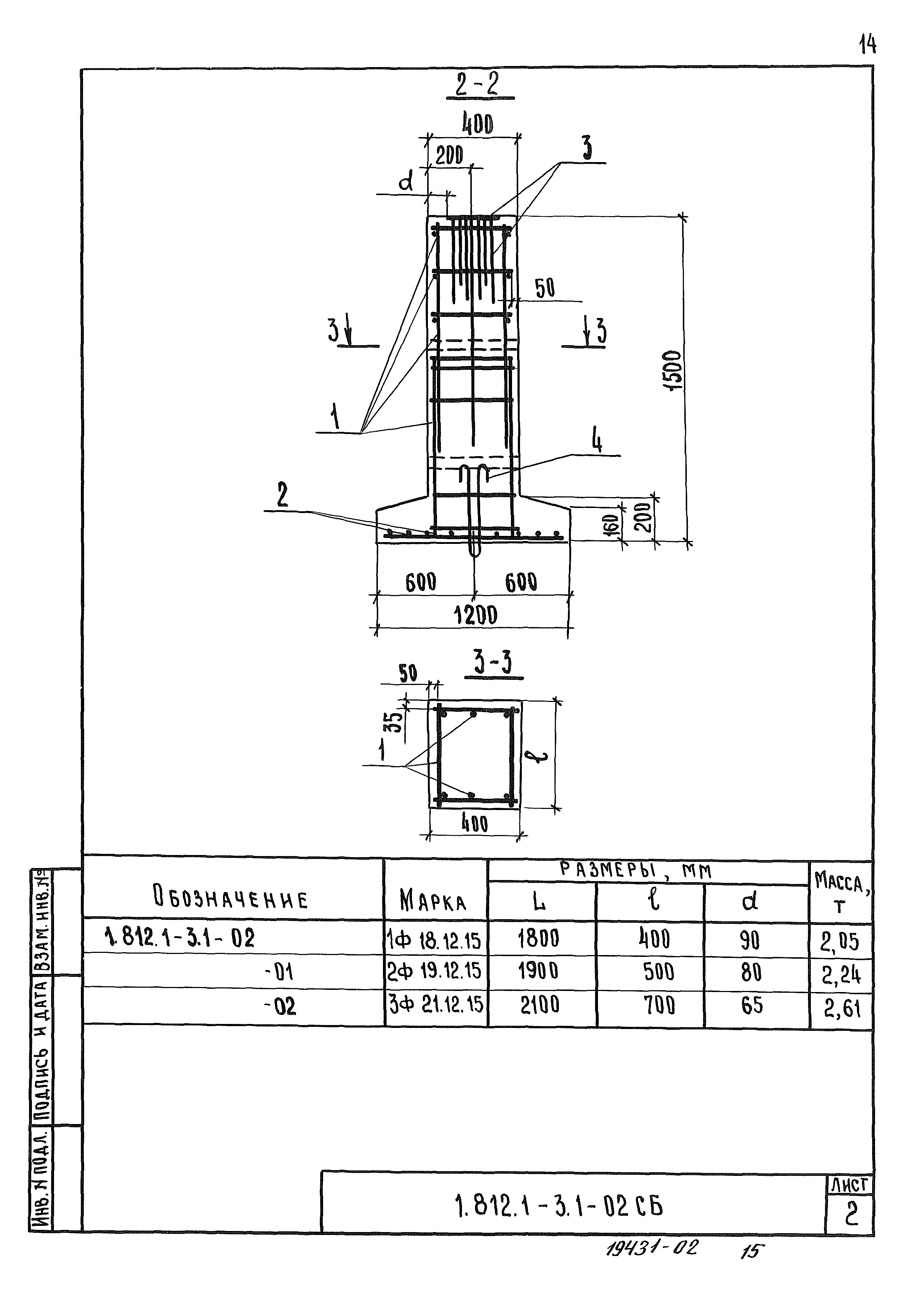

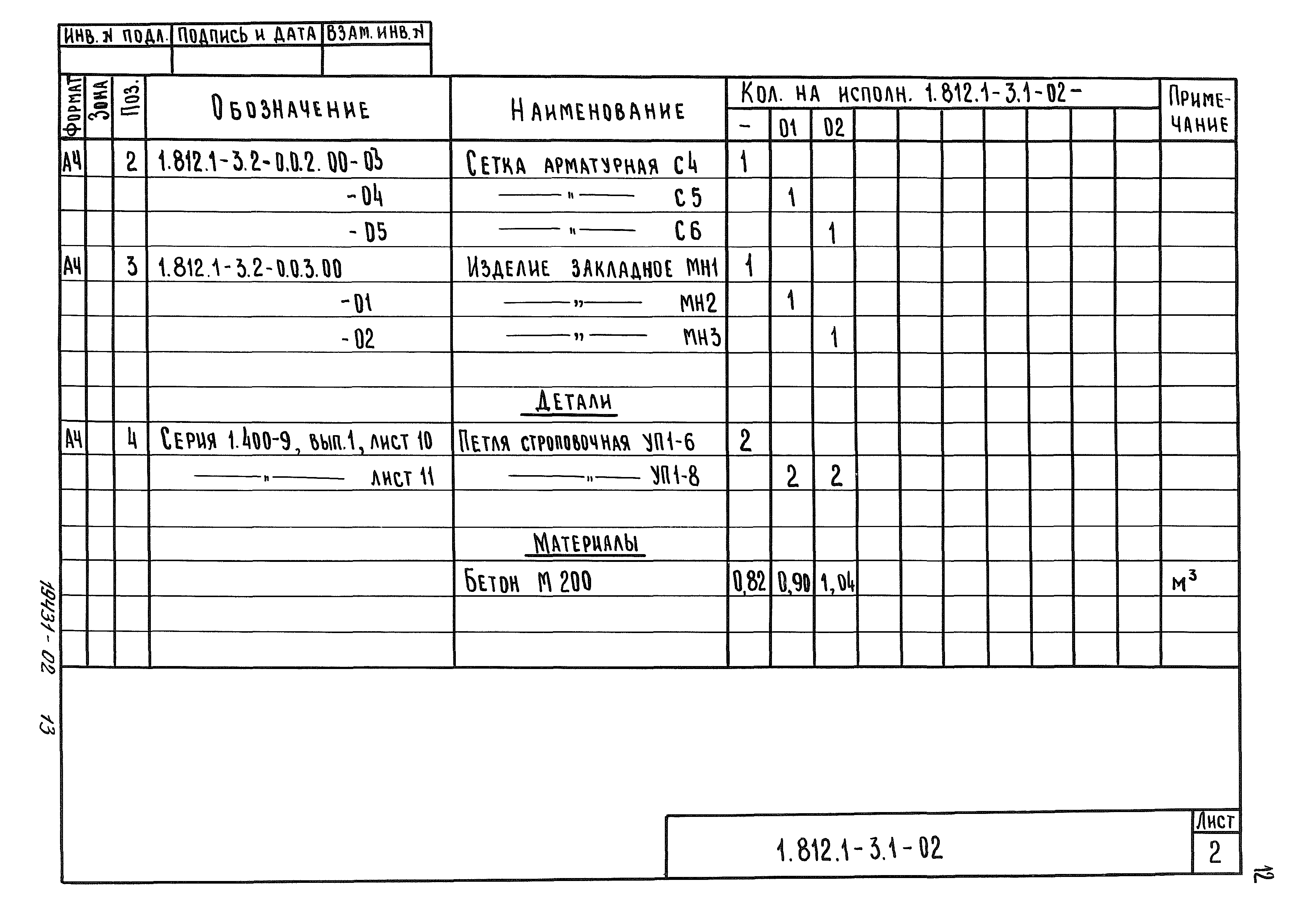

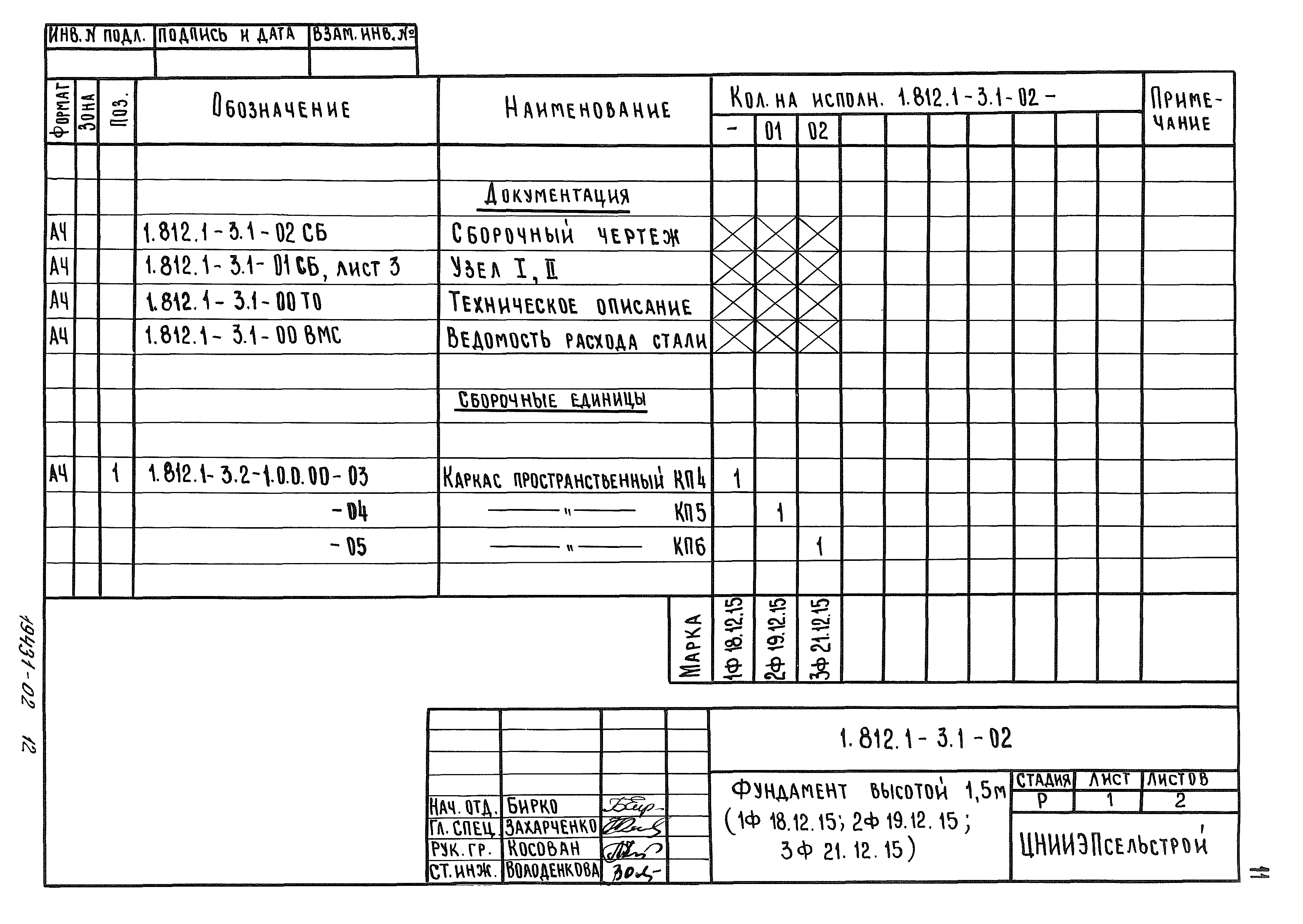

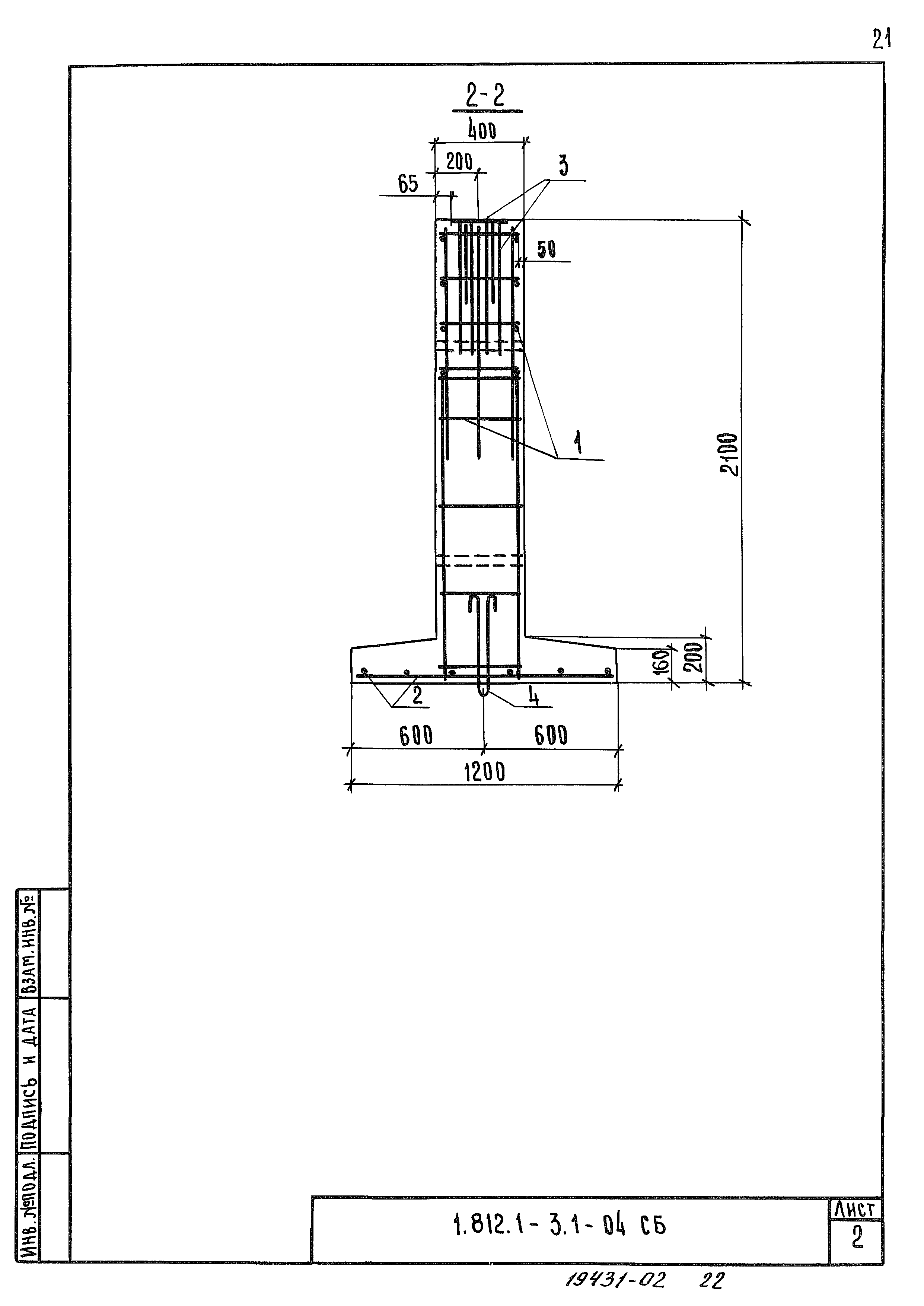

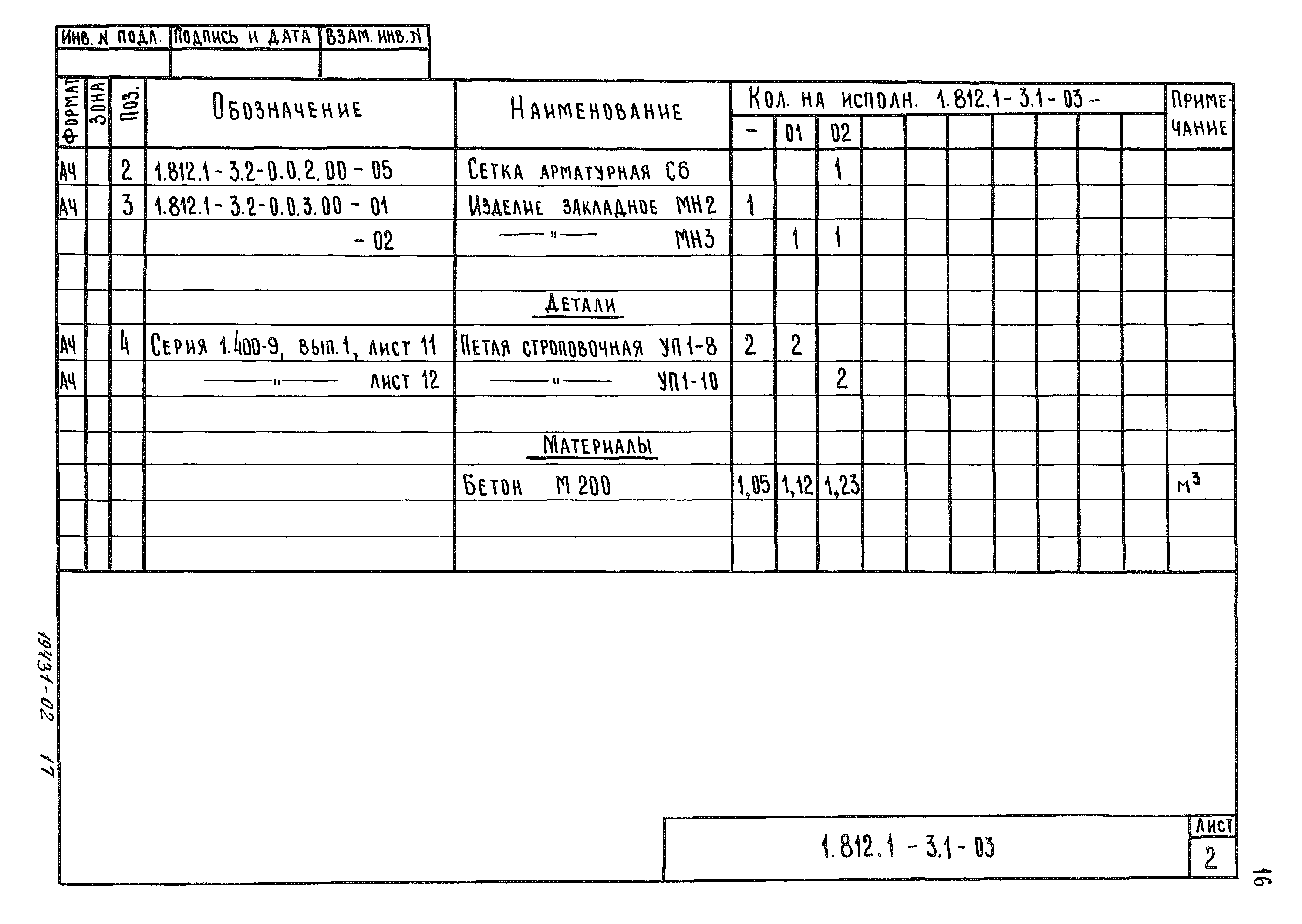

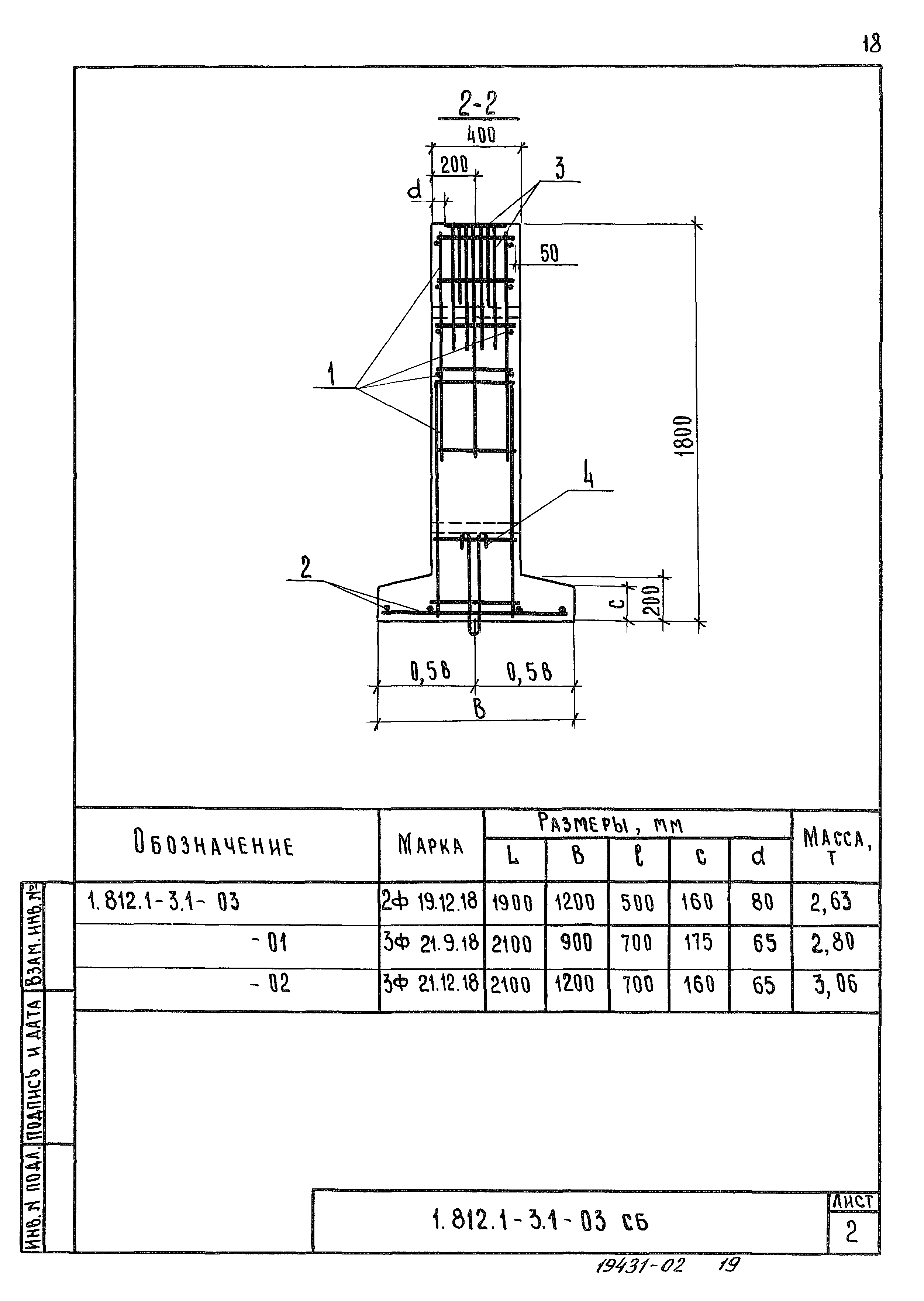

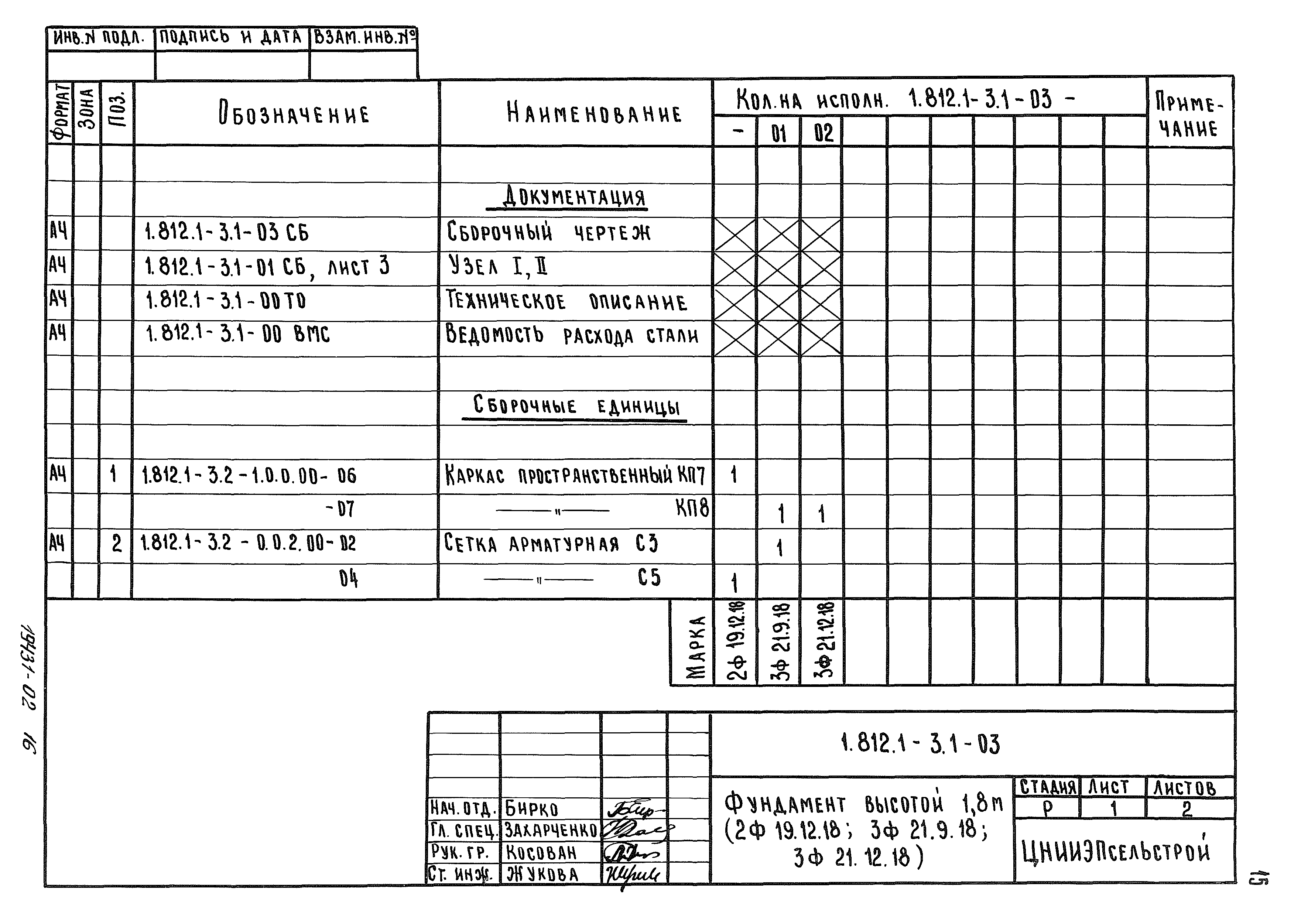

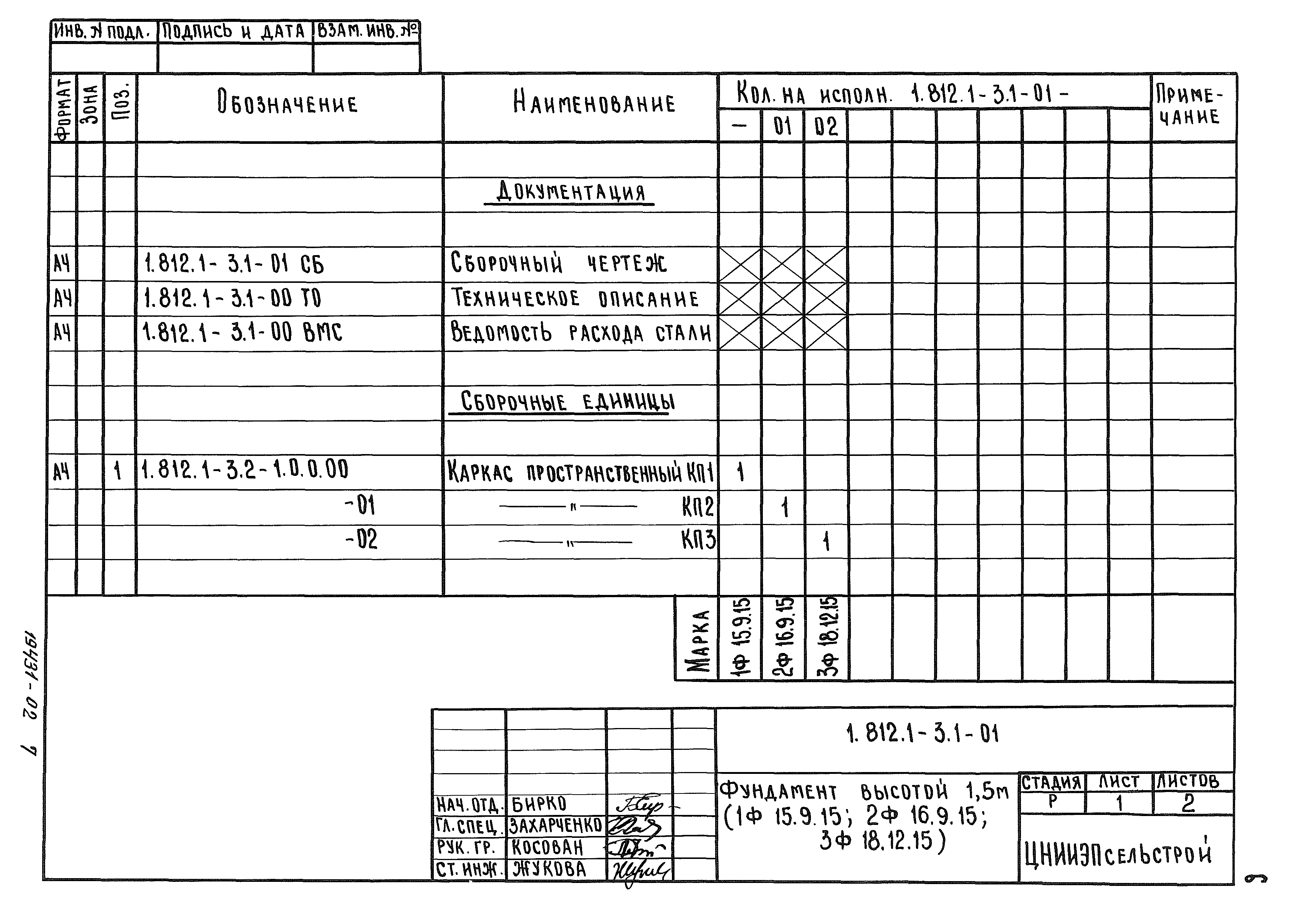

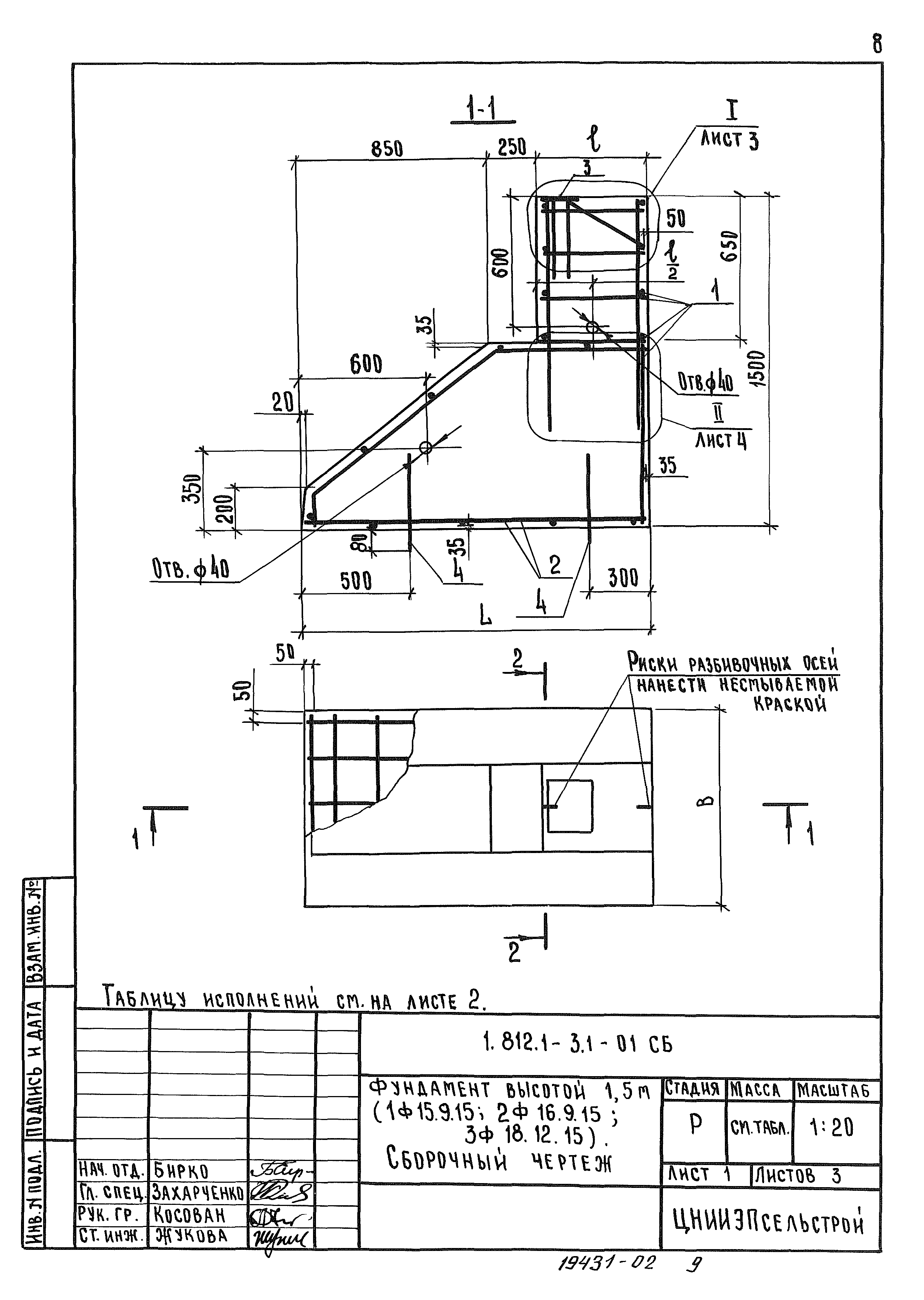

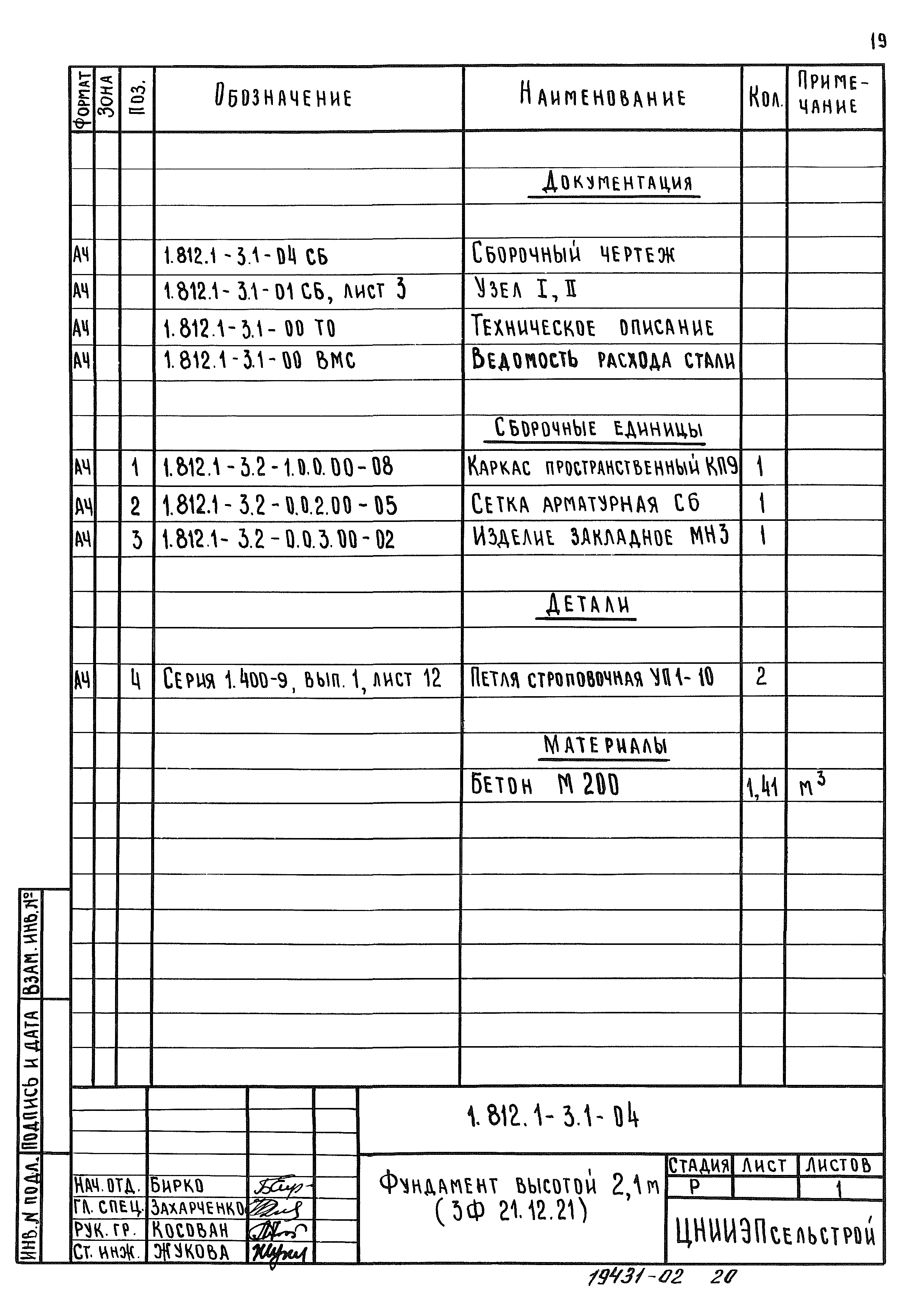

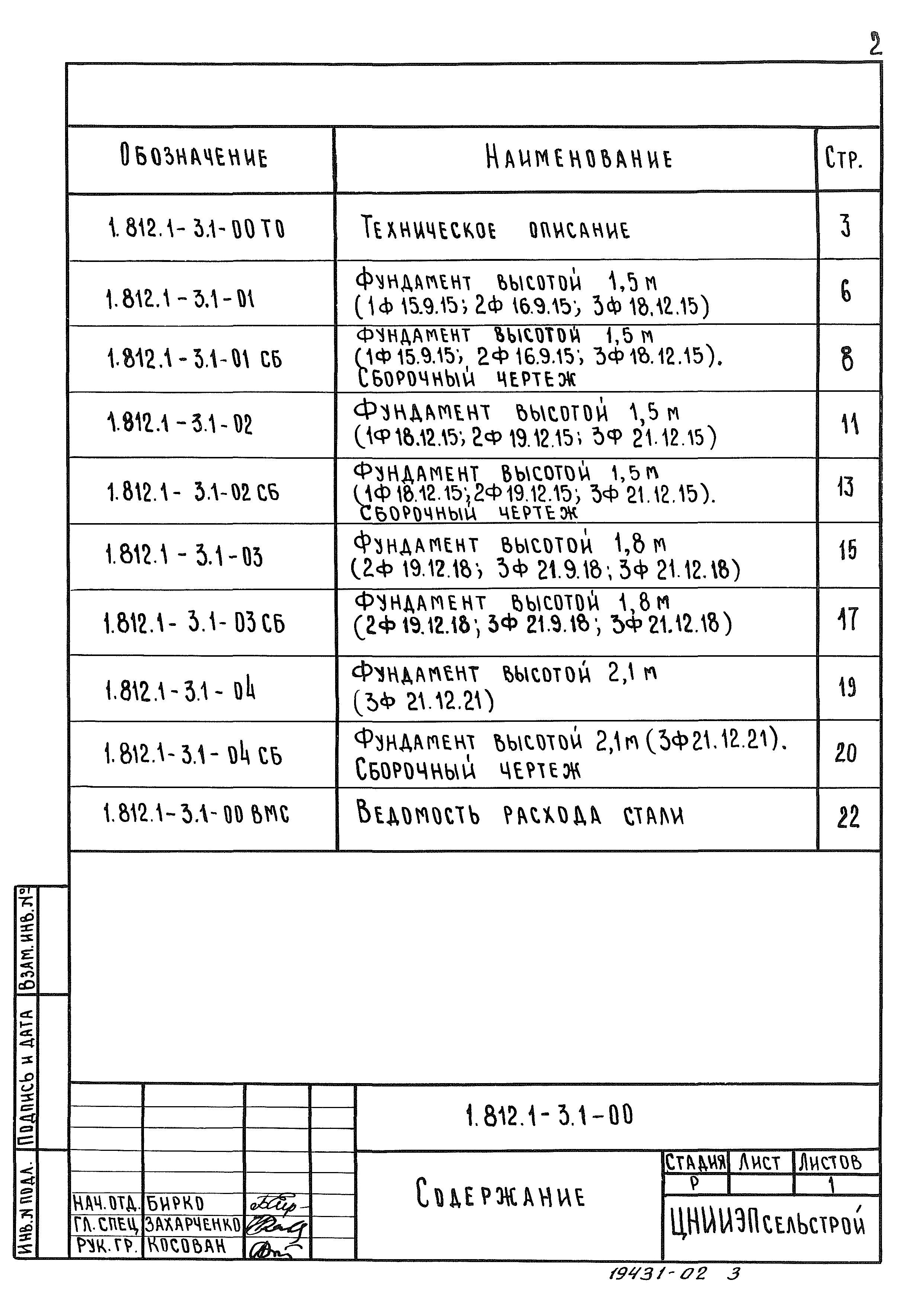

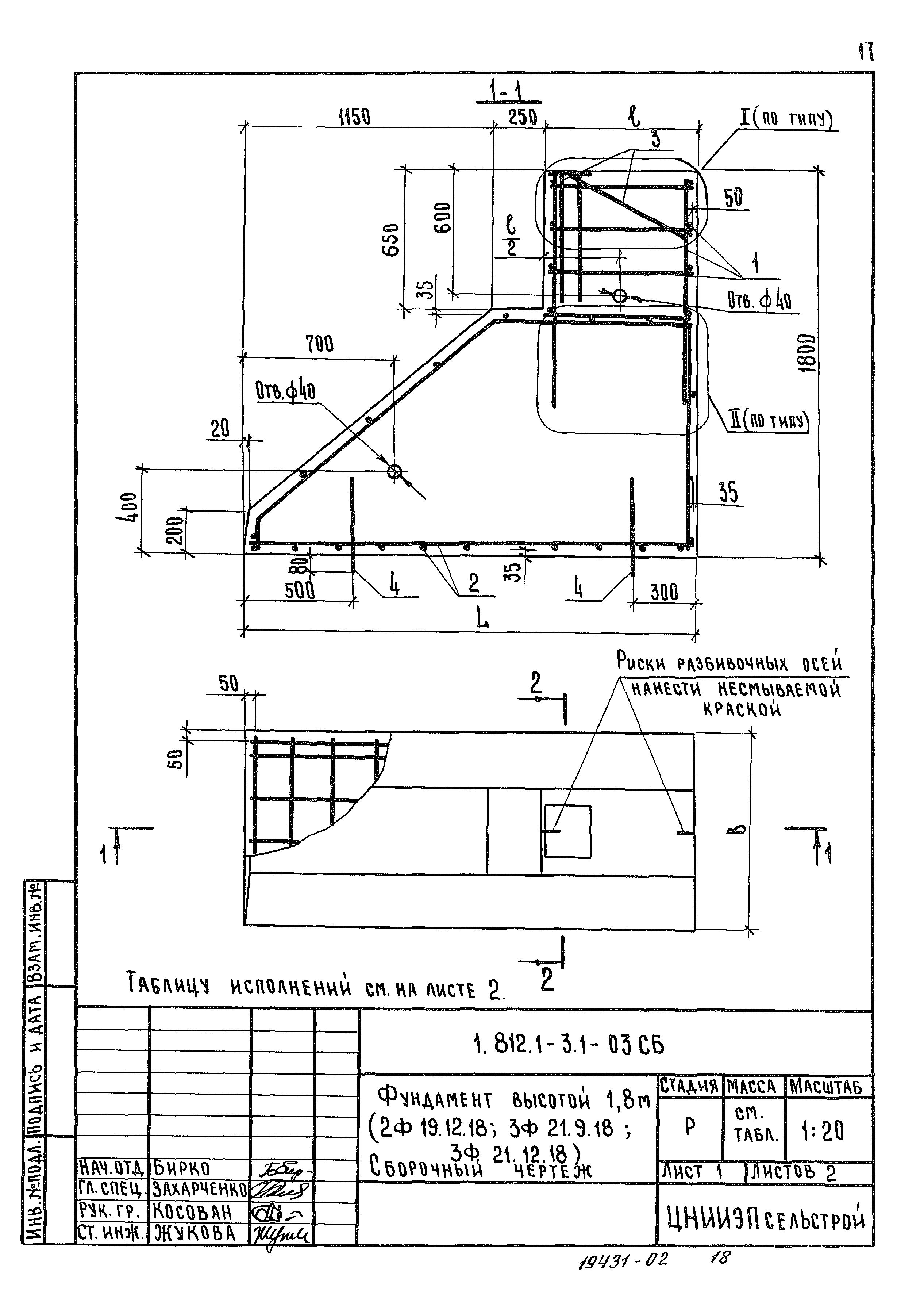

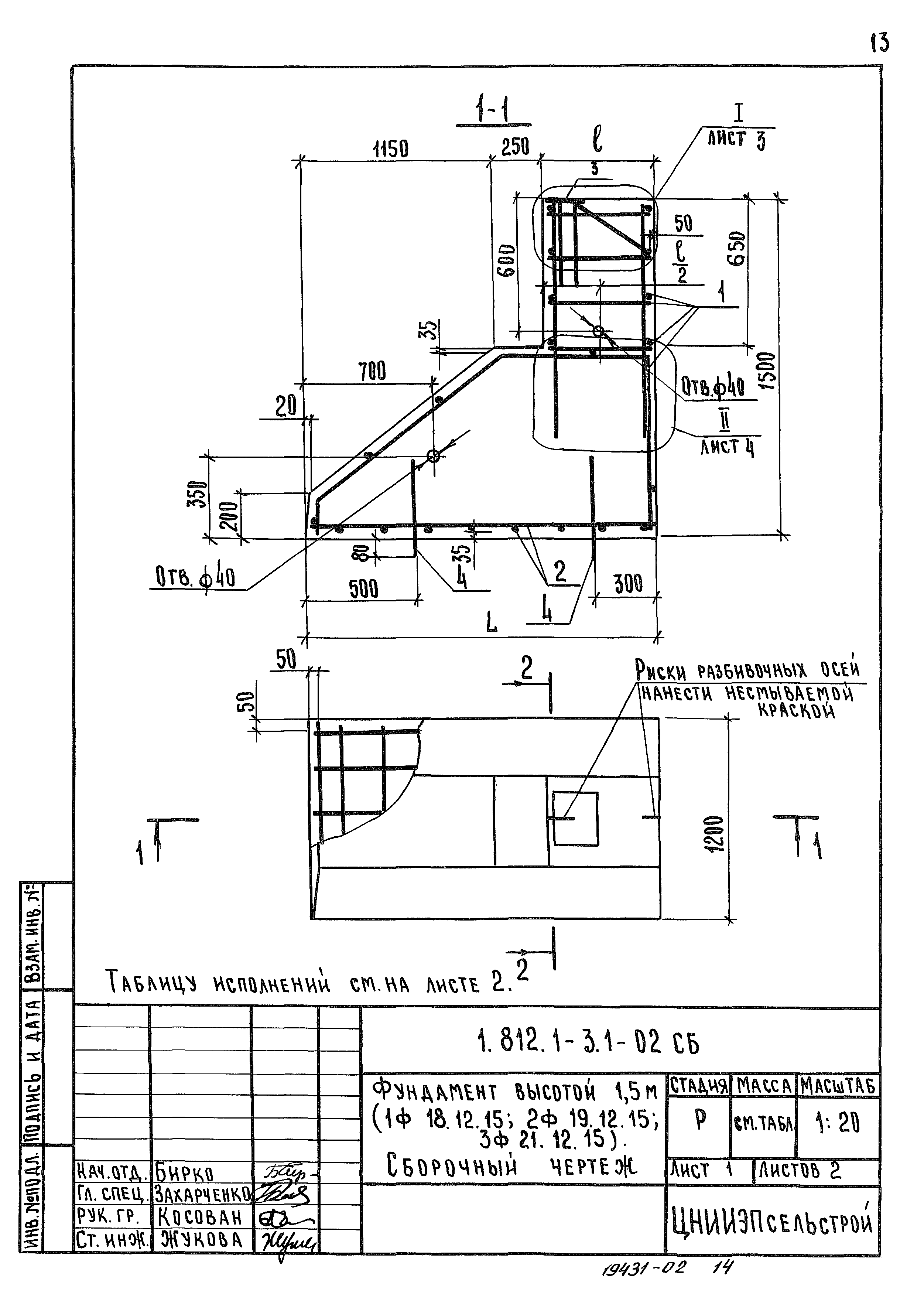

Оглавление:	1.812.1-3.1-00 ТО Техническое описание 1.812.1-3.0-01 Фундамент высотой 1,5 м (1Ф15.9.15; 2Ф16.9.15; 3Ф18.12.15) 1.812.1-3.0-01СБ Фундамент высотой 1,5 м (1Ф15.9.15; 2Ф16.9.15; 3Ф18.12.15). Сборочный чертеж 1.812.1-3.0-02 Фундамент высотой 1,5 м (1Ф18.12.15; 2Ф19.12.15; 3Ф21.12.15) 1.812.1-3.0-02 СБ Фундамент высотой 1,5 м (1Ф18.12.15; 2Ф19.12.15; 3Ф21.12.15). Сборочный чертеж 1.812.1-3.0-03 Фундамент высотой 1,8 м (2Ф19.12.18; 3Ф21.9.18; 3Ф21.12.18) 1.812.1-3.0-03 СБ Фундамент высотой 1,8 м (2Ф19.12.18; 3Ф21.9.18; 3Ф21.12.18). Сборочный чертеж 1.812.1-3.0-04 Фундамент высотой 2,1 м (3Ф21.12.21) 1.812.1-3.0-04 СБ Фундамент высотой 2,1 м (3Ф21.12.21). Сборочный чертеж 1.812.1-3.0-00 ВМС Ведомость расхода стали

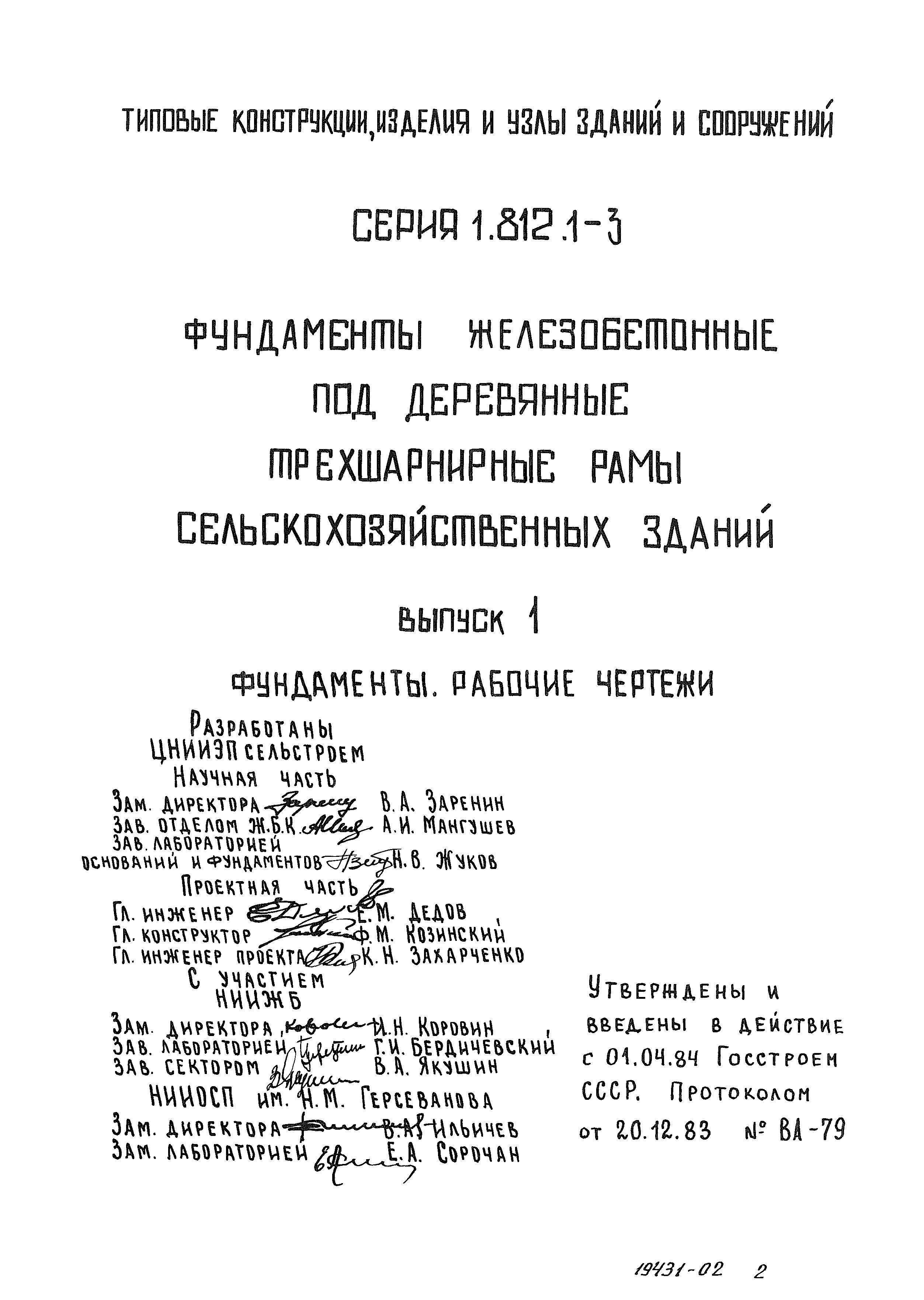

Разработан:	НИИЖБ Госстроя СССР НИИОСП им. Герсеванова Госстроя России ЦНИИЭПсельстрой
Утверждён:	20.12.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ВА-79)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Фундаменты и фундаментные блоки

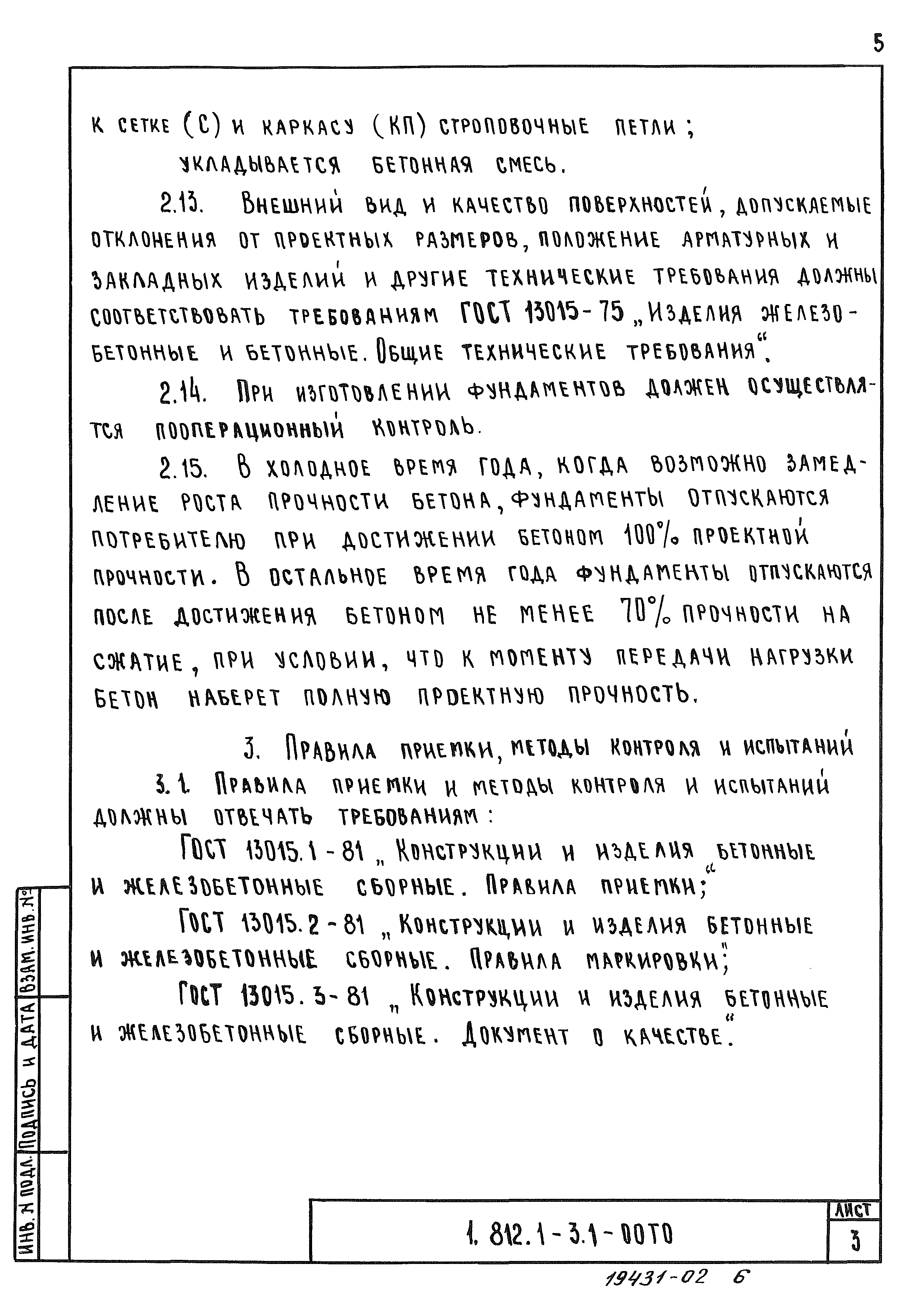

Нормативные ссылки:	ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» Серия 1.822.5-4 «Рамы деревянные клееные из прямолинейных элементов с зубчатым соединением ригеля и стойки для сельскохозяйственных зданий» Серия 1.400-9 «Выпуск 1. Строповочные петли железобетонных конструкций из тяжелого бетона» СНиП II-21-75 «Бетонные и железобетонные конструкции»
