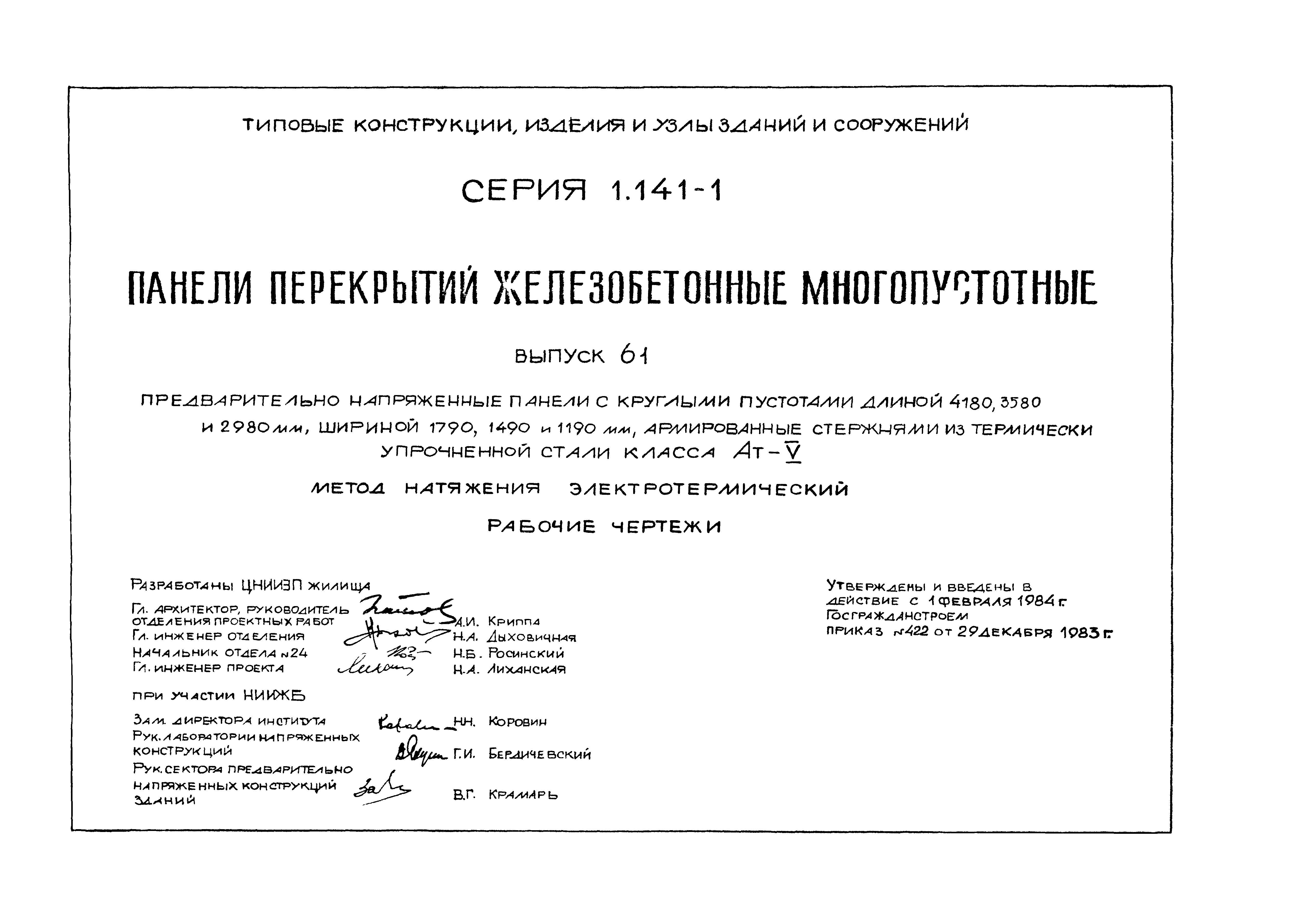

Скачать Серия 1.141-1 Выпуск 61. Предварительно напряженные панели с круглыми пустотами длиной 4180, 3580 и 2980 мм, шириной 1790, 1490 и 1190 мм, армированные стержнями из термически упрочненной стали класса Ат-V. Метод натяжения электротермический. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.141-1

Выпуск 61. Предварительно напряженные панели с круглыми пустотами длиной 4180, 3580 и 2980 мм, шириной 1790, 1490 и 1190 мм, армированные стержнями из термически упрочненной стали класса Ат-V. Метод натяжения электротермический. Рабочие чертежи

Обозначение:	Серия 1.141-1
Обозначение англ:	Series 1.141-1
Статус:	действует
Название рус.:	Выпуск 61. Предварительно напряженные панели с круглыми пустотами длиной 4180, 3580 и 2980 мм, шириной 1790, 1490 и 1190 мм, армированные стержнями из термически упрочненной стали класса Ат-V. Метод натяжения электротермический. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

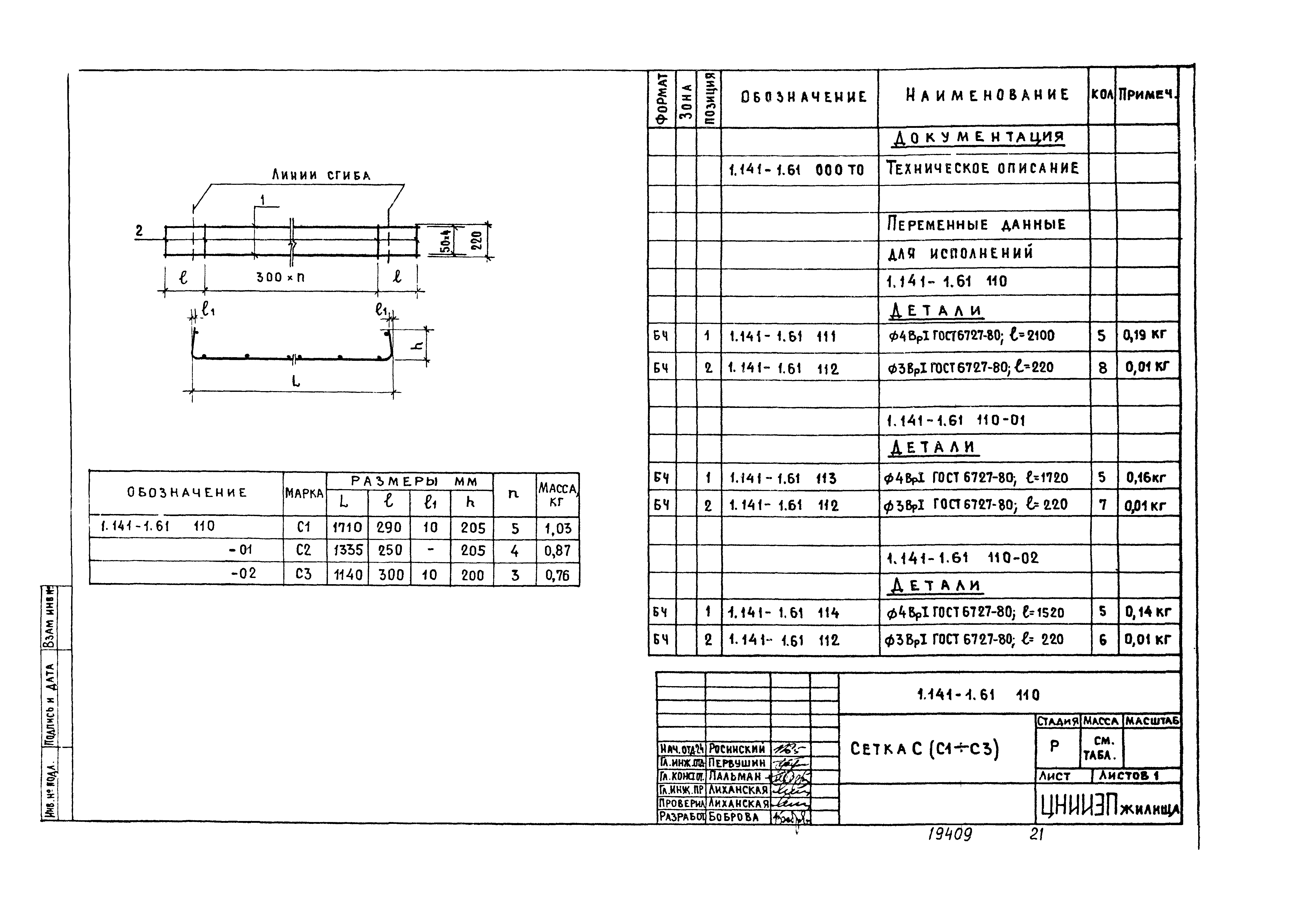

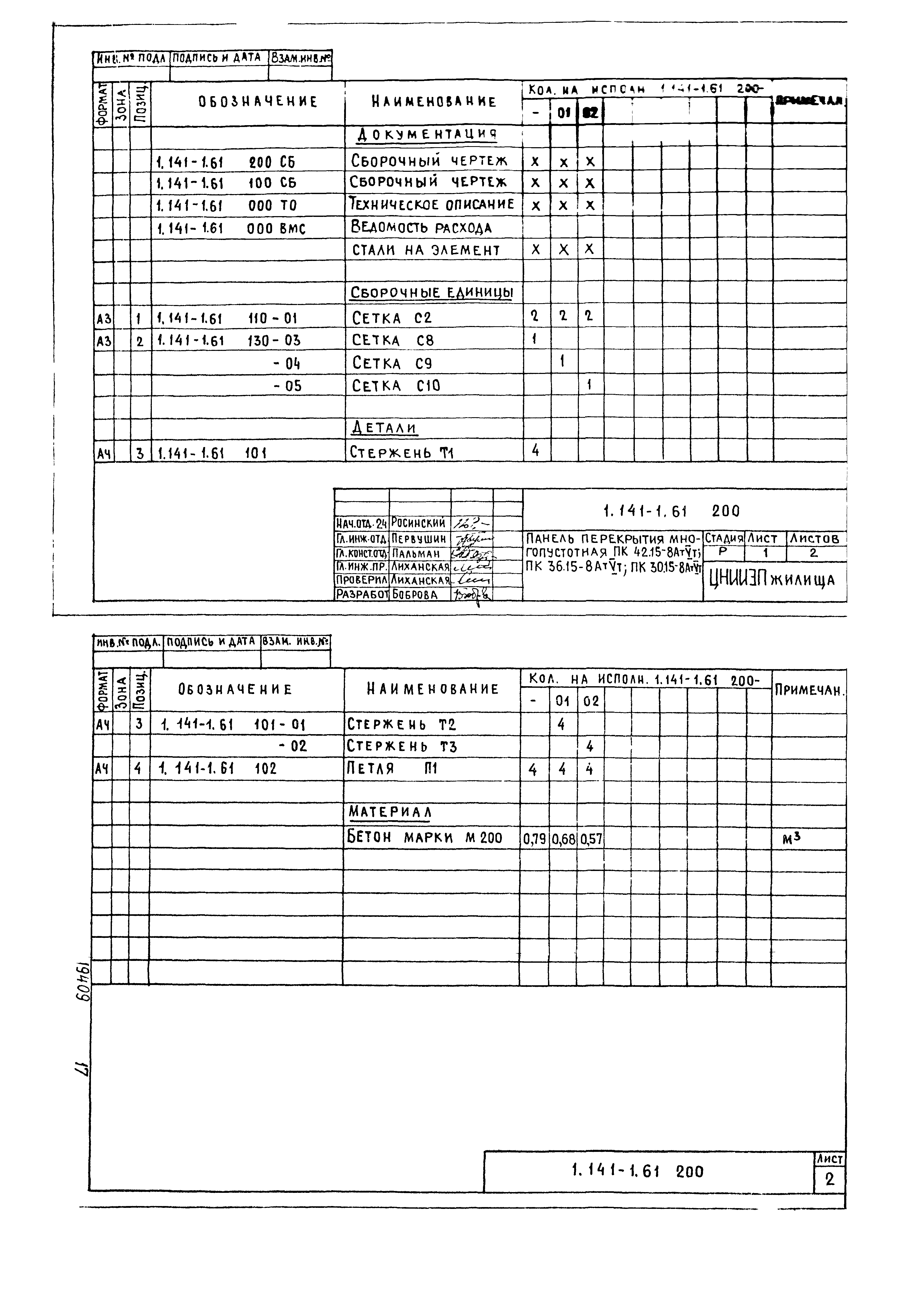

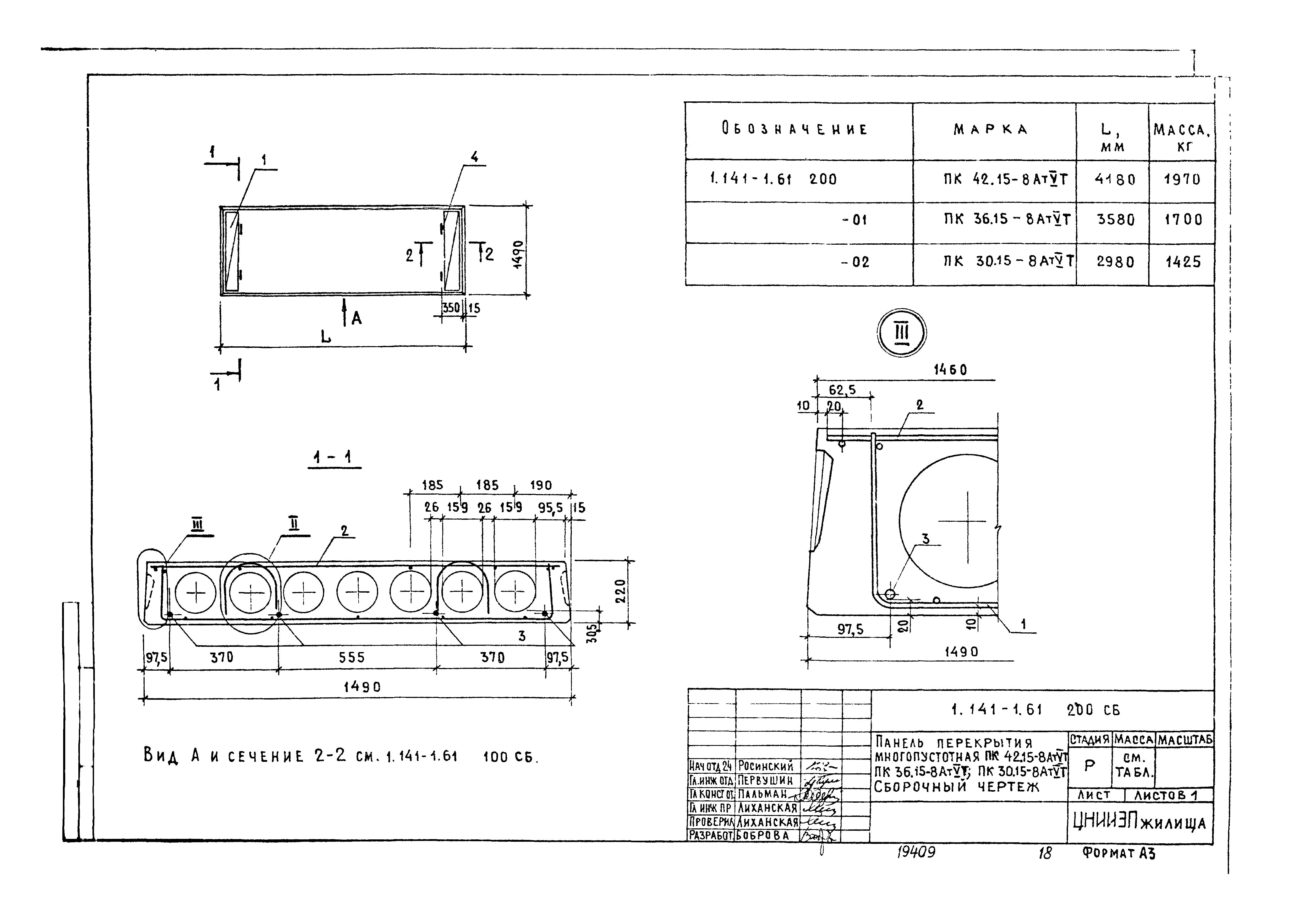

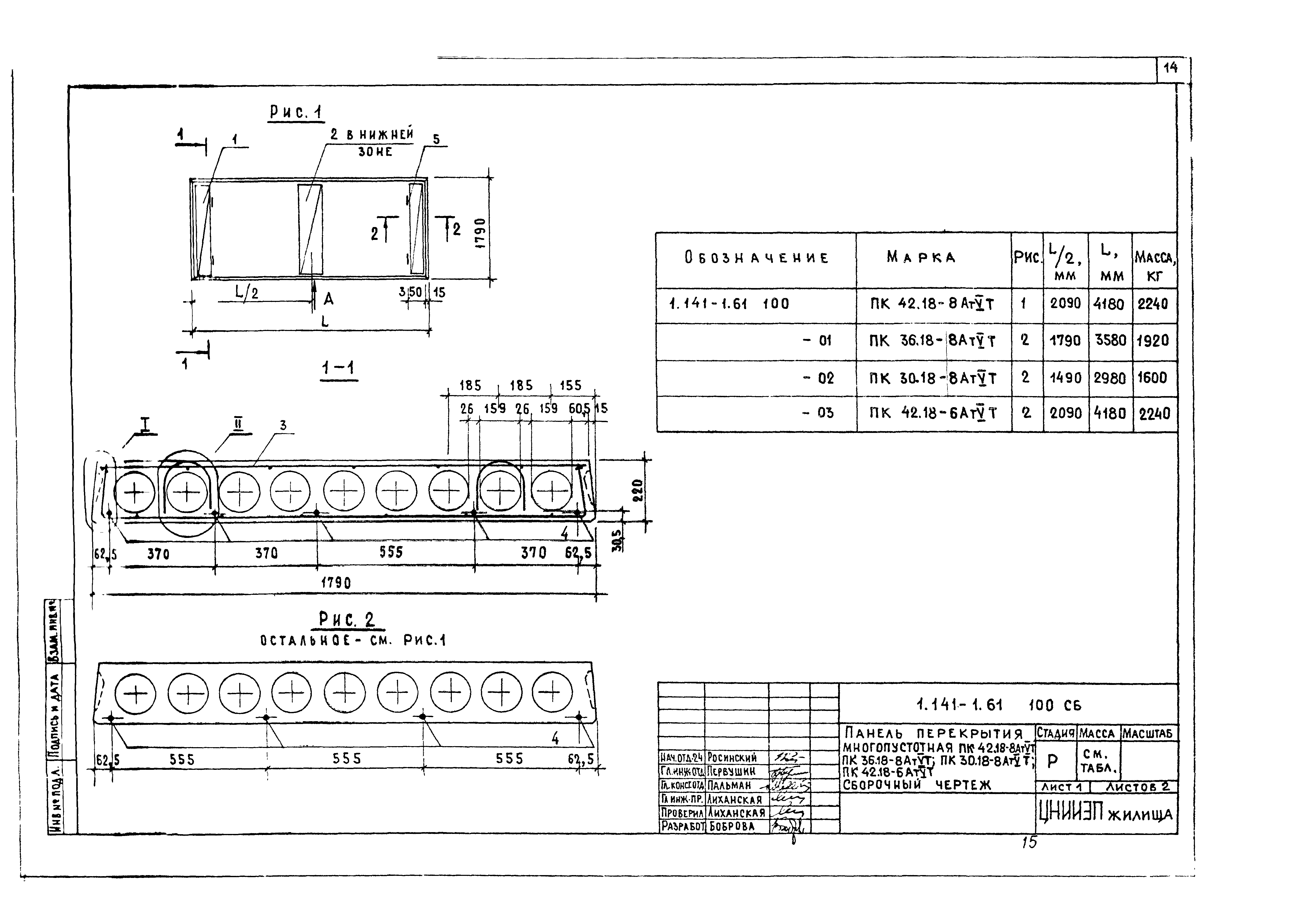

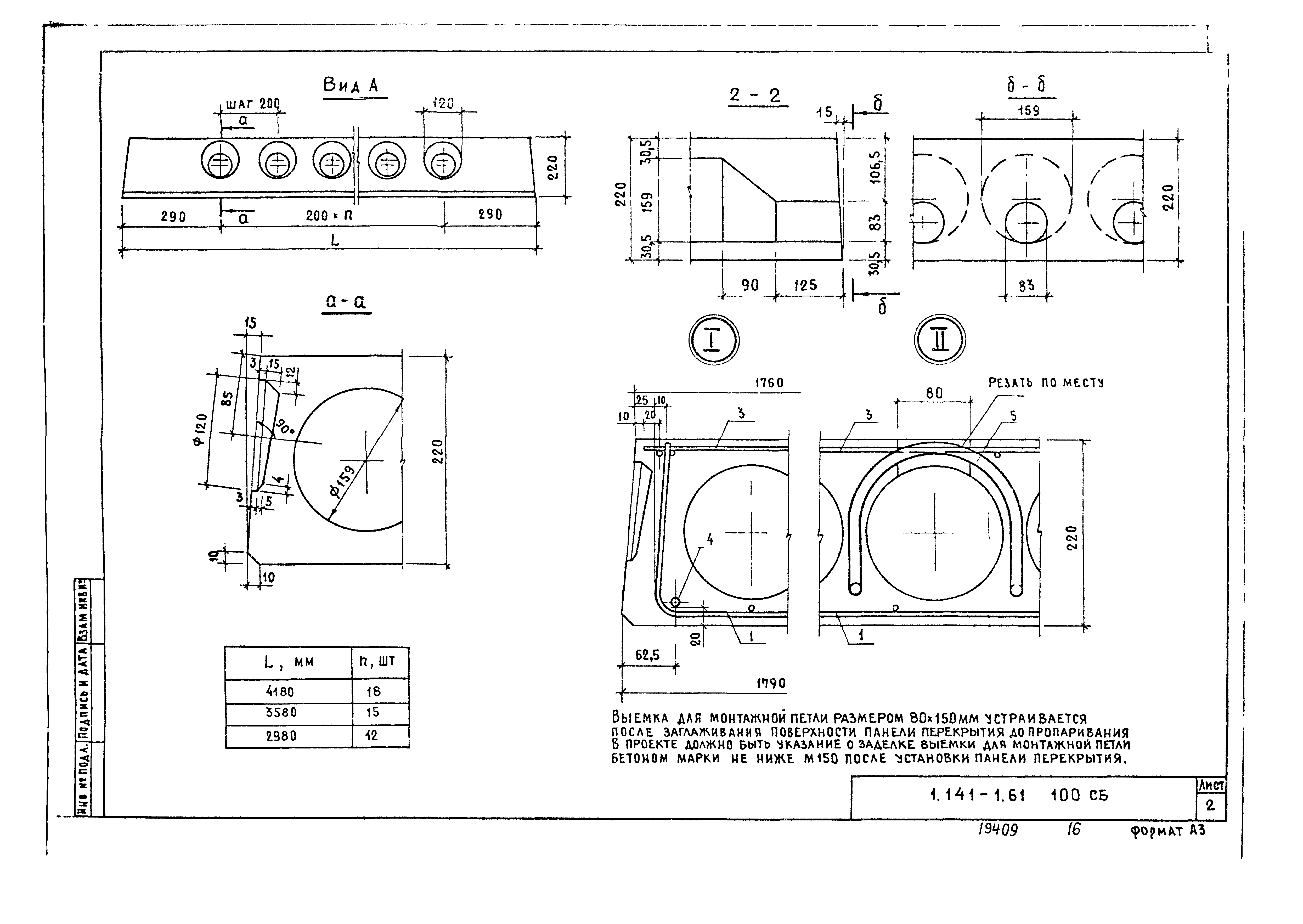

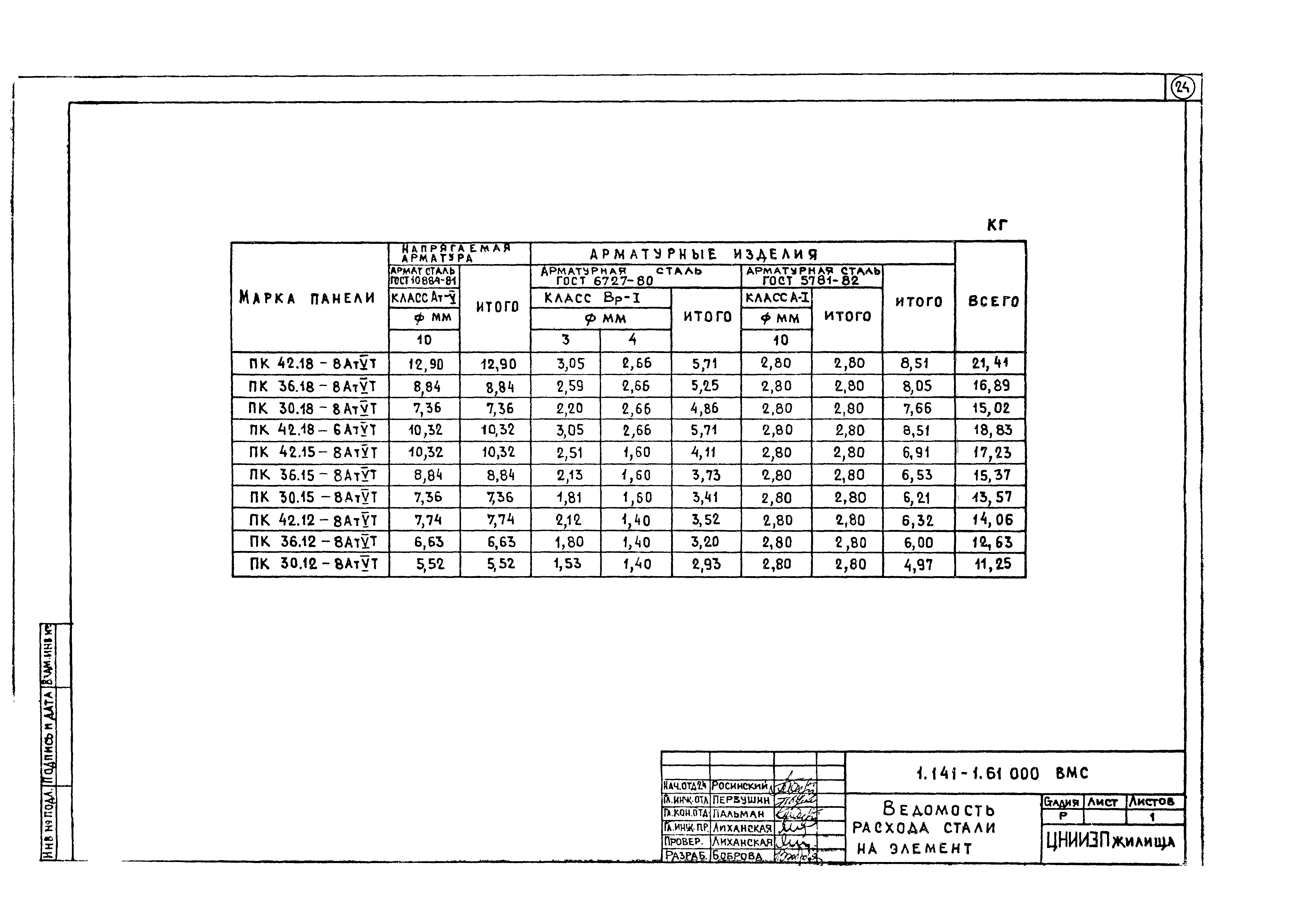

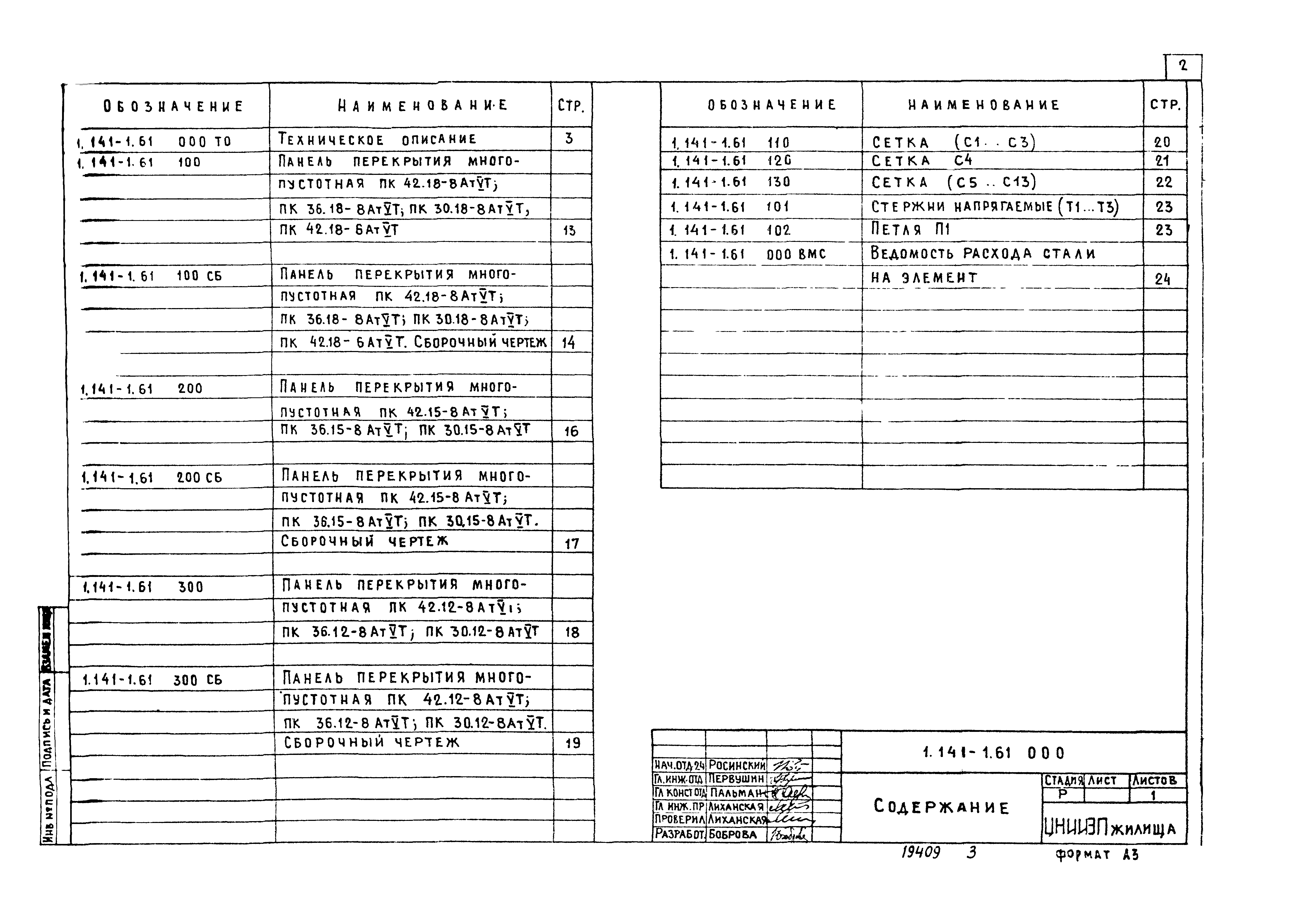

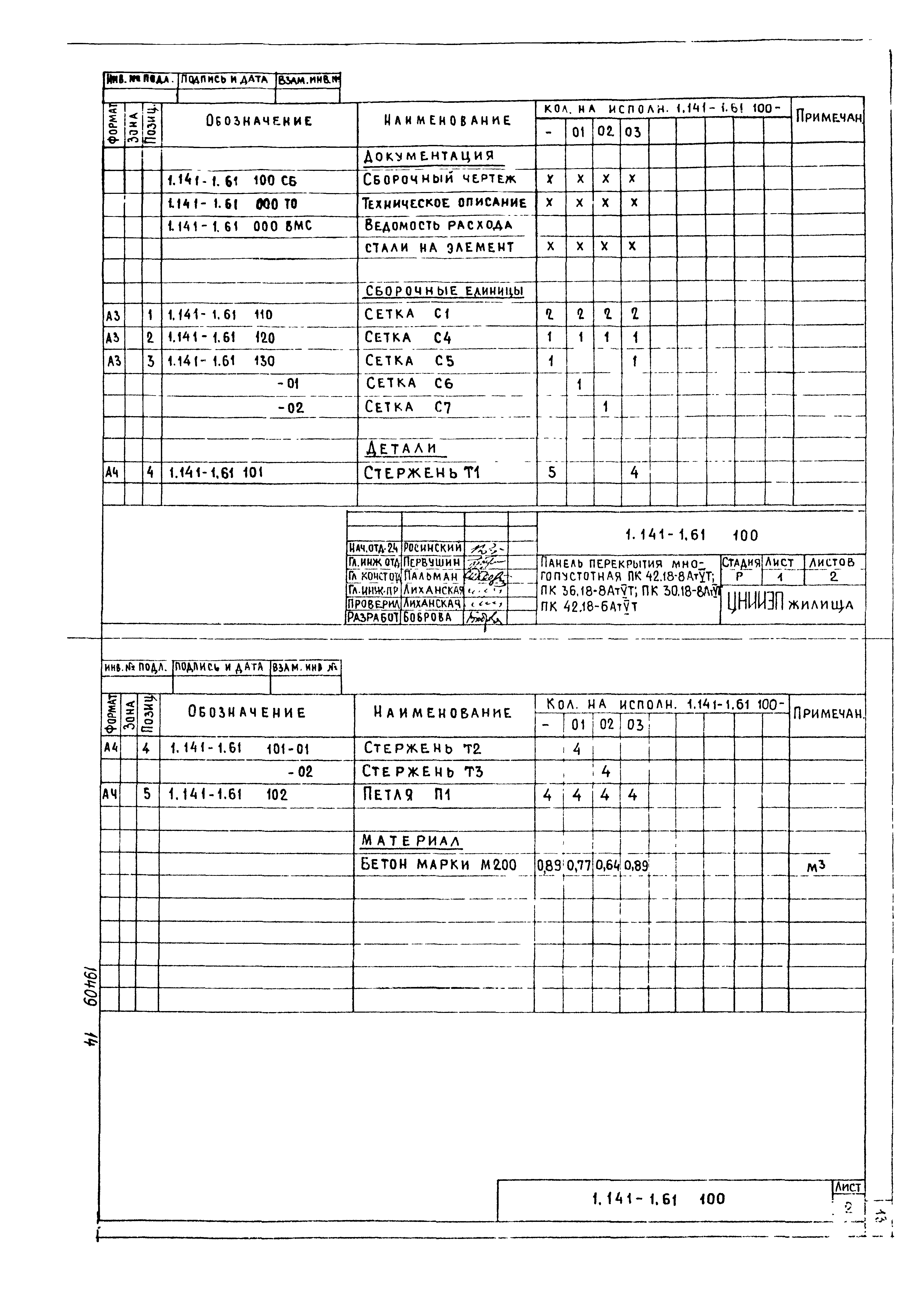

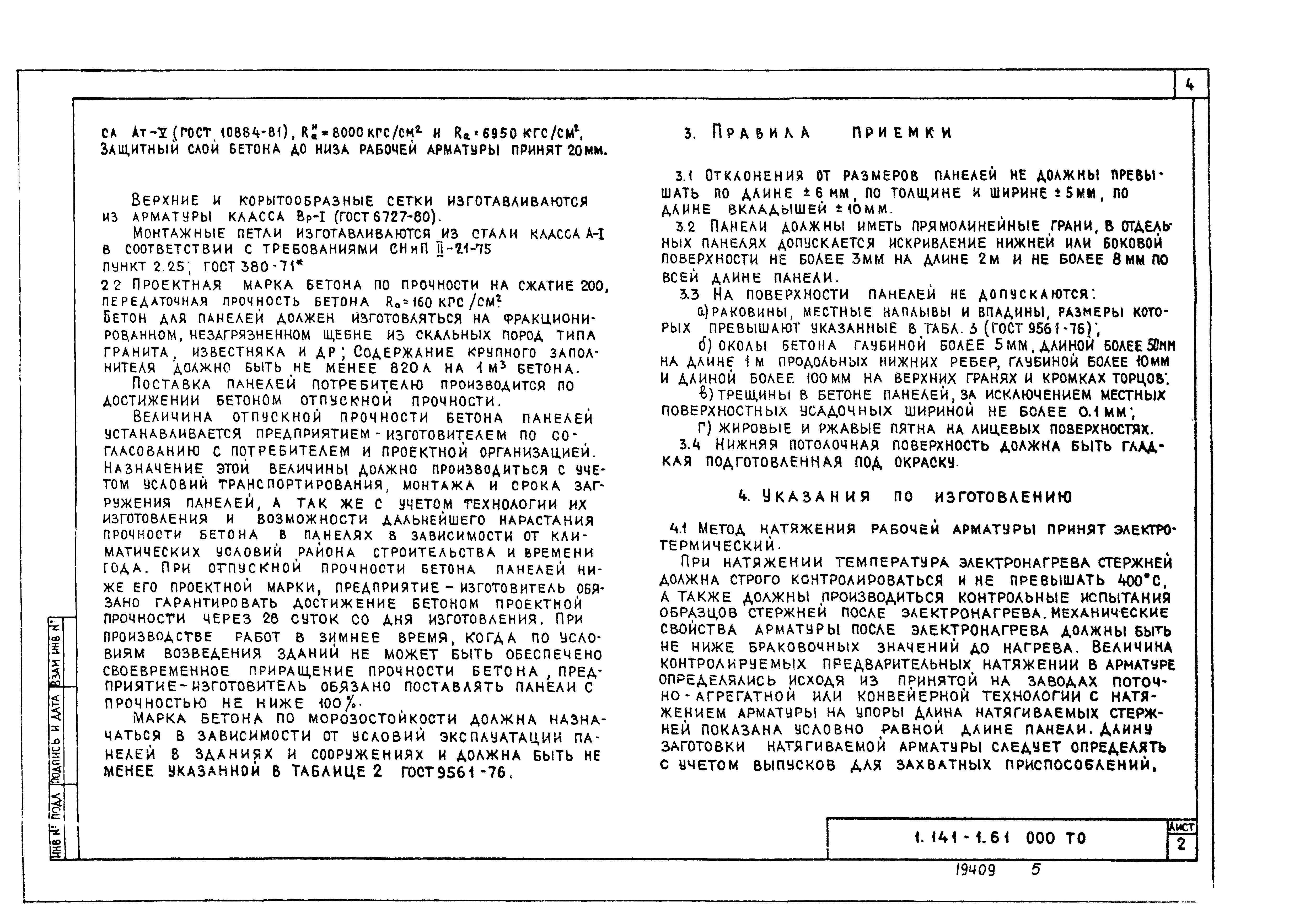

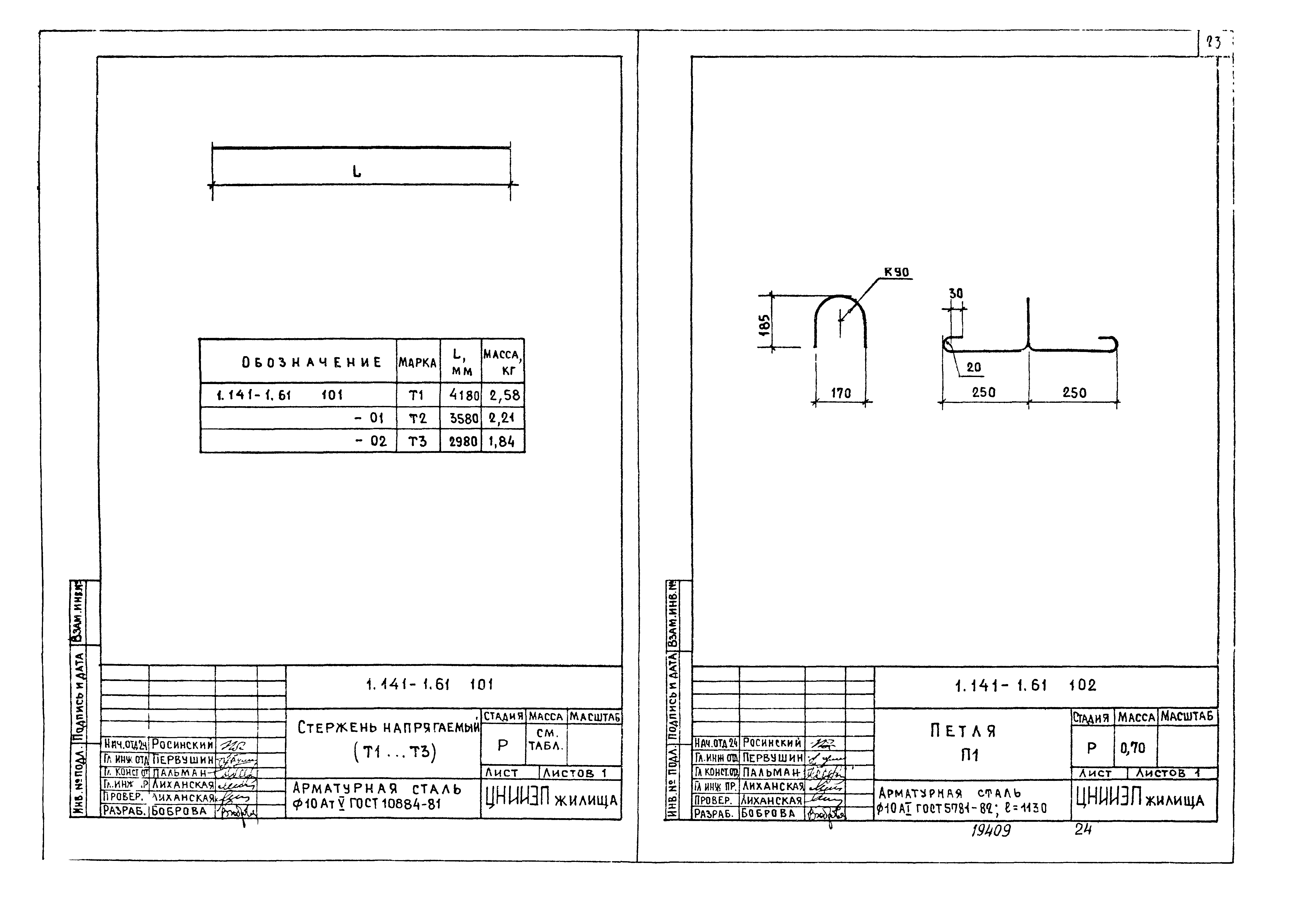

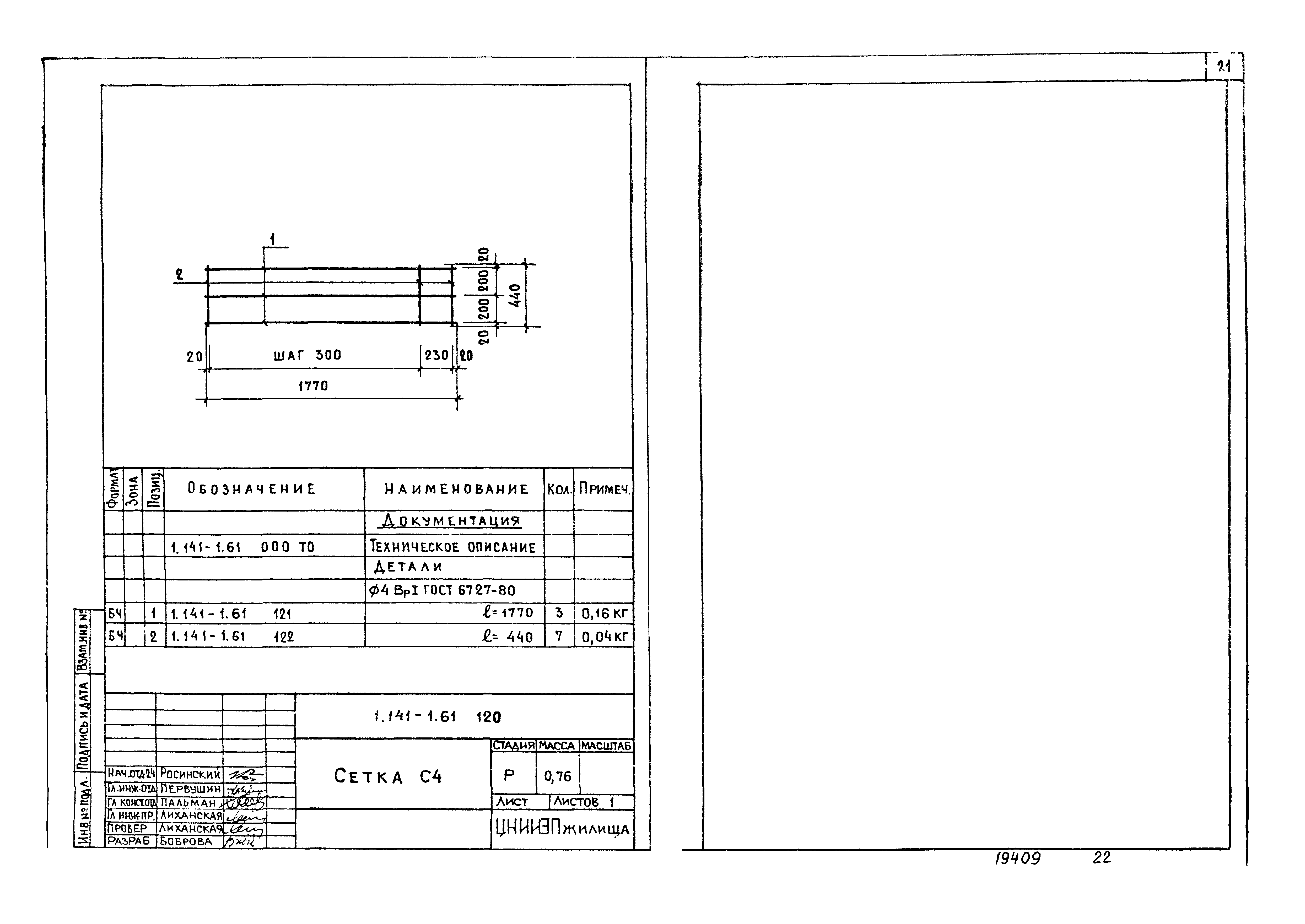

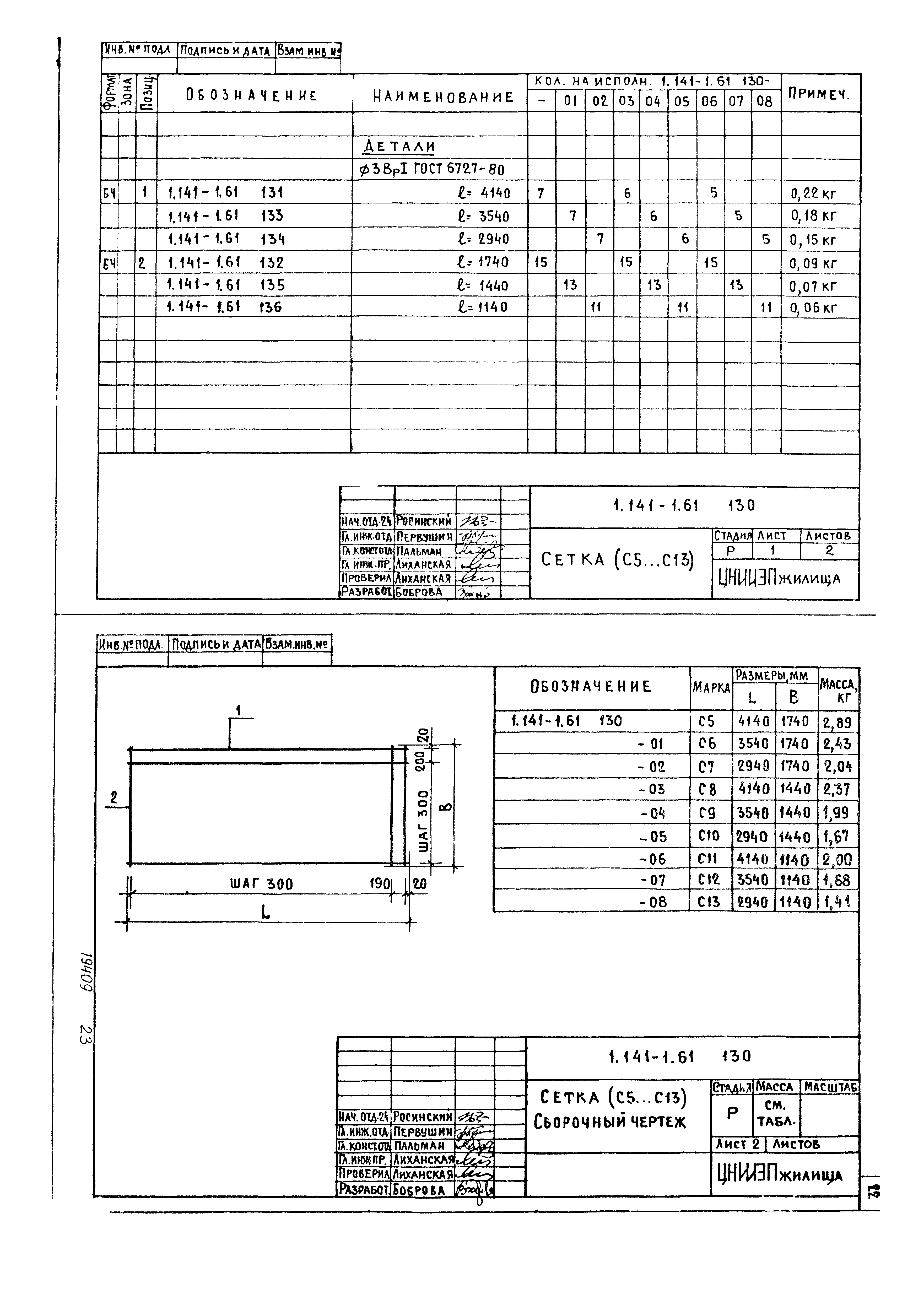

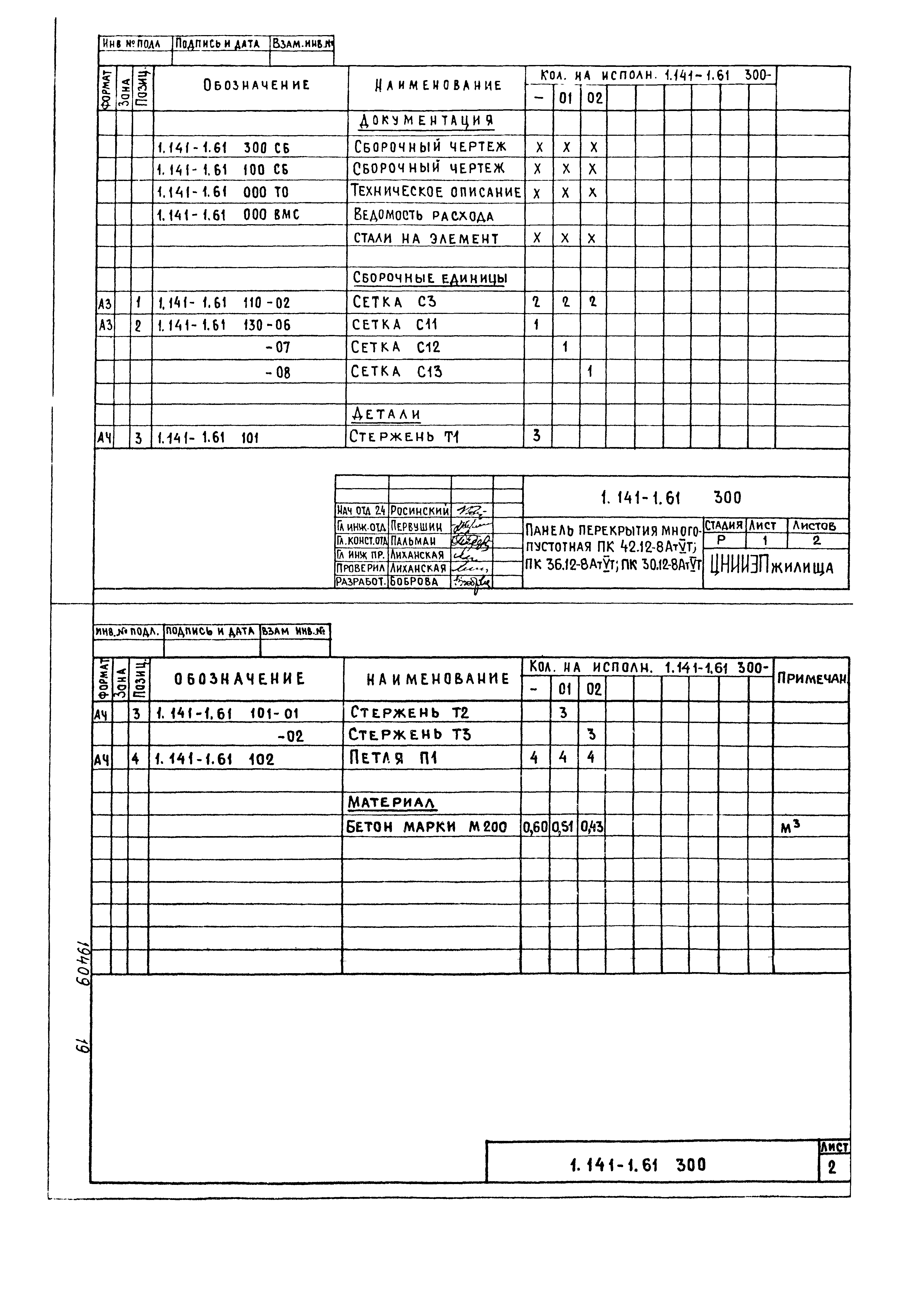

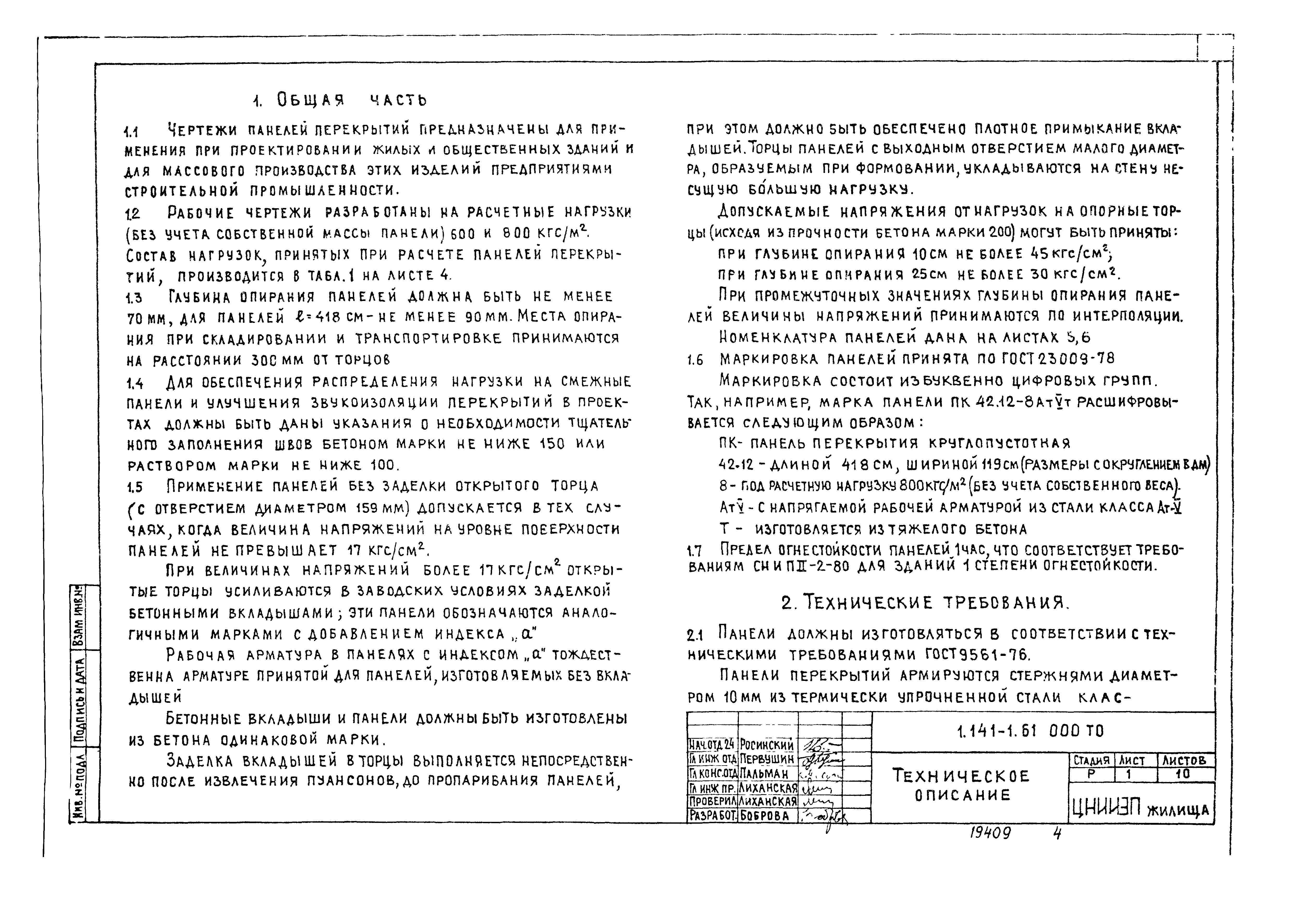

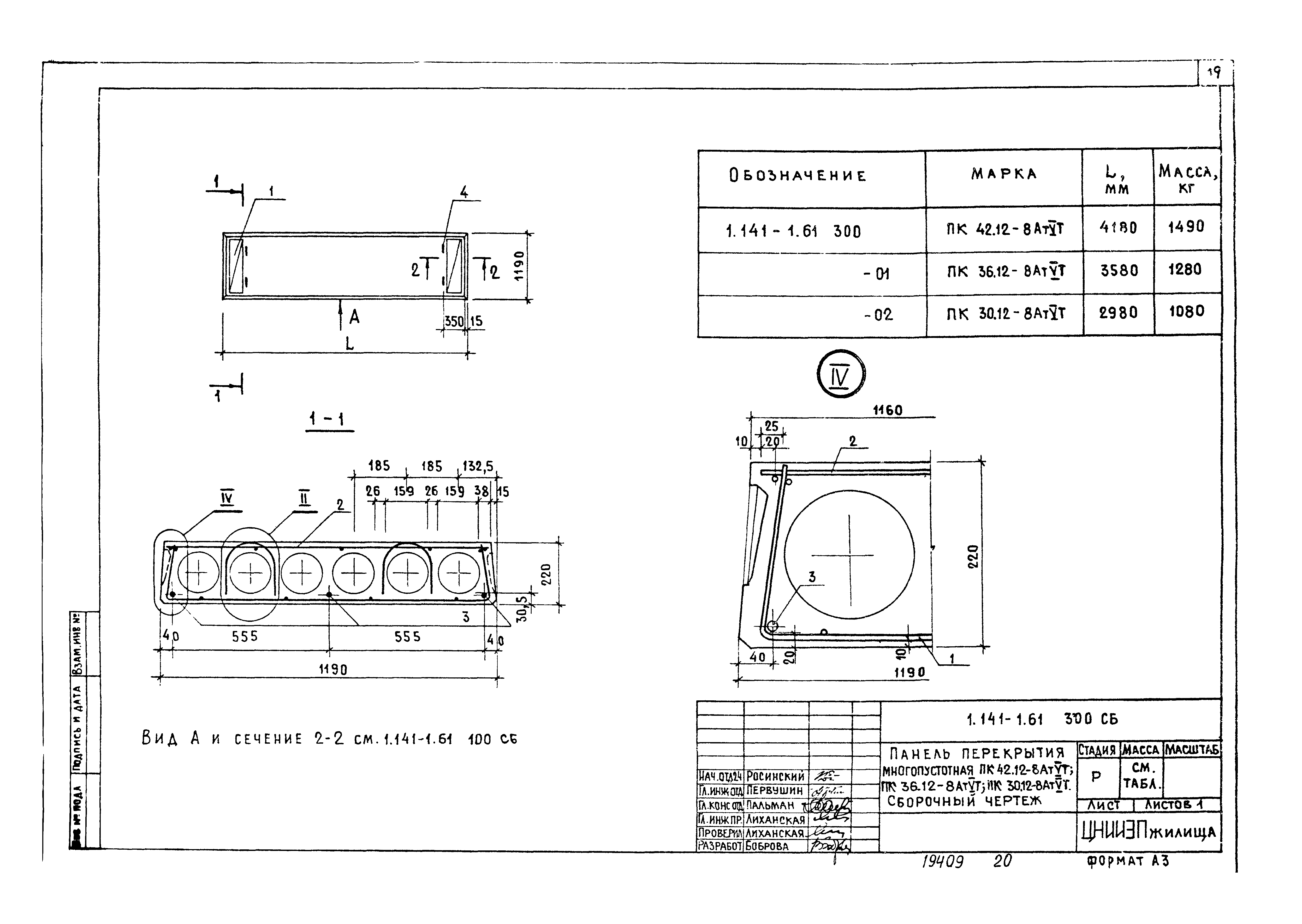

Оглавление:	1.141-1.61 000 ТО Техническое описание 1.141-1.61 100 Панель перекрытия многопустотная ПК 42.18-8АТVТ; ПК 36.18-8АТVТ; ПК 30.18-8АТVТ; ПК 42.18-6АТVТ 1.141-1.61 100 СБ Панель перекрытия многопустотная ПК 42.18-8АТVТ; ПК 36.18-8АТVТ; ПК 30.18-8АТVТ; ПК 42.18-6АТVТ. Сборочный чертеж 1.141-1.61 200 Панель перекрытия многопустотная ПК 42.15-8АТVТ; ПК 36.15-8АТVТ; ПК 30.15-8АТVТ 1.141-1.61 200 СБ Панель перекрытия многопустотная ПК 42.15-8АТVТ; ПК 36.15-8АТVТ; ПК 30.15-8АТVТ. Сборочный чертеж 1.141-1.61 300 Панель перекрытия многопустотная ПК 42.12-8АТVТ; ПК 36.12-8АТVТ; ПК 30.12-8АТVТ 1.141-1.61 300 СБ Панель перекрытия многопустотная ПК 42.12-8АТVТ; ПК 36.12-8АТVТ; ПК 30.12-8АТVТ. Сборочный чертеж 1.141-1.61 110 Сетка (С1…С3) 1.141-1.61 120 Сетка С4 1.141-1.61 130 Сетка (С5…С13) 1.141-1.61 101 Стержни напрягаемые (Т1…Т3) 1.141-1.61 102 Петля П1 1.141-1.61 000 ВМС Ведомость расхода стали на элемент
Разработан:	НИИЖБ ЦНИИЭП жилища
Утверждён:	29.12.1983 Госгражданстрой (Gosgrazhdanstroy 422)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции двухэтажных и многоэтажных зданий Различные изделия и элементы многоэтажных зданий Плиты и панели перекрытий Многопустотные
Нормативные ссылки:	ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости»
