Серия 1.494-25

Подставки под калориферы. Рабочие чертежи

Обозначение:	Серия 1.494-25
Обозначение англ:	Series 1.494-25
Статус:	не действует
Название рус.:	Подставки под калориферы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991
Область применения:	Альбом содержит рабочие чертежи подставок под калориферы многоходовые, выпускаемые по ГОСТ 7201-70

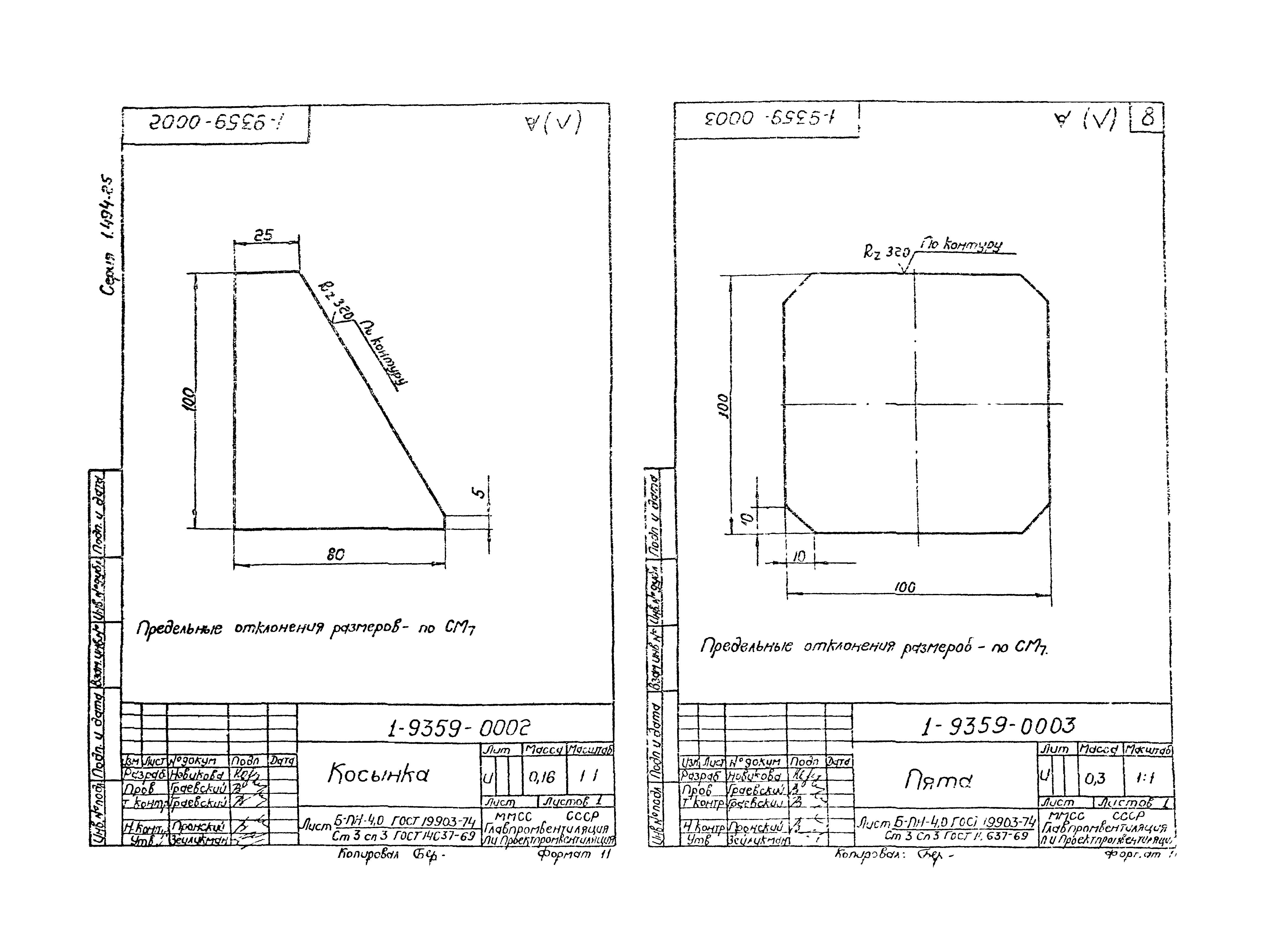

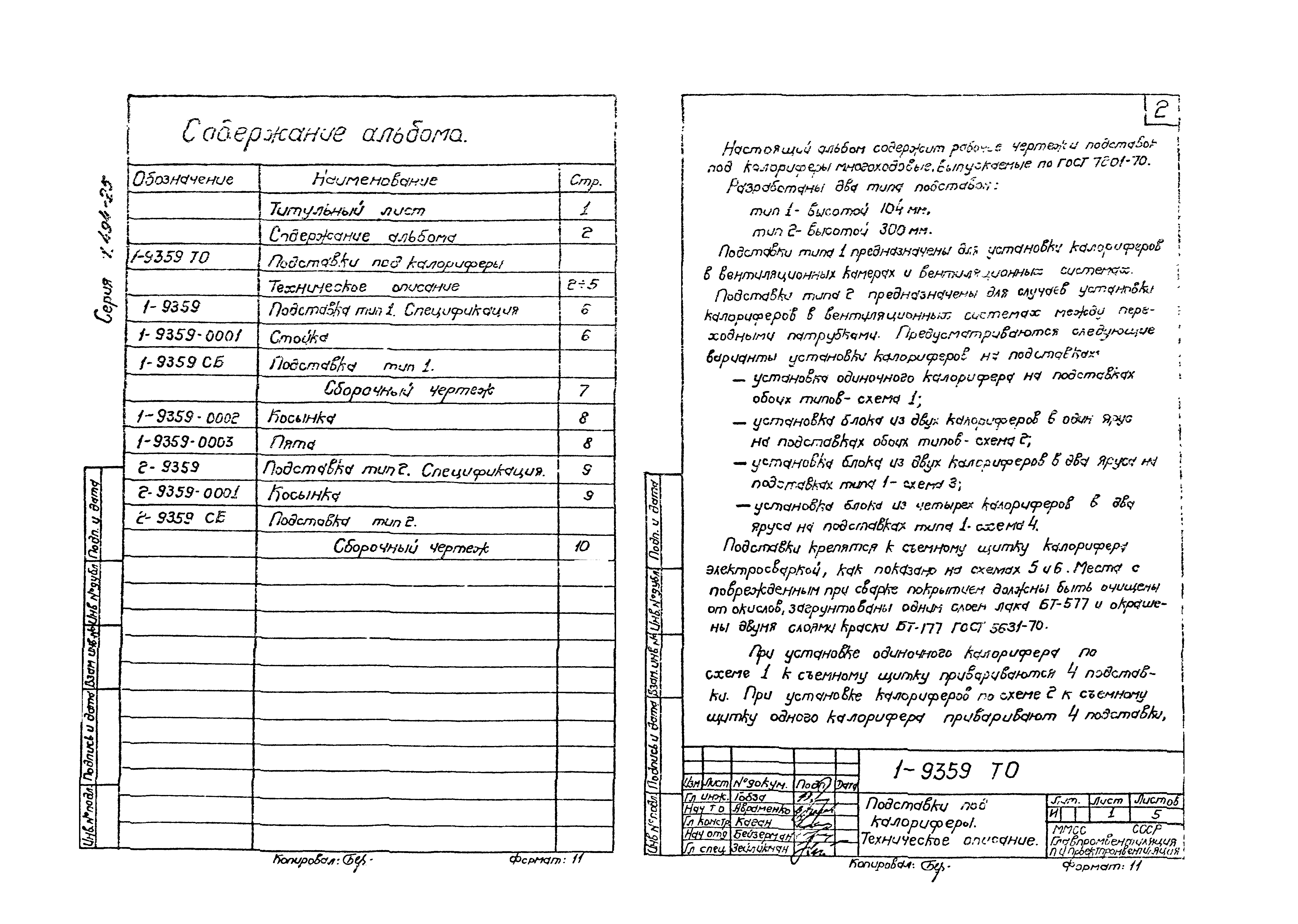

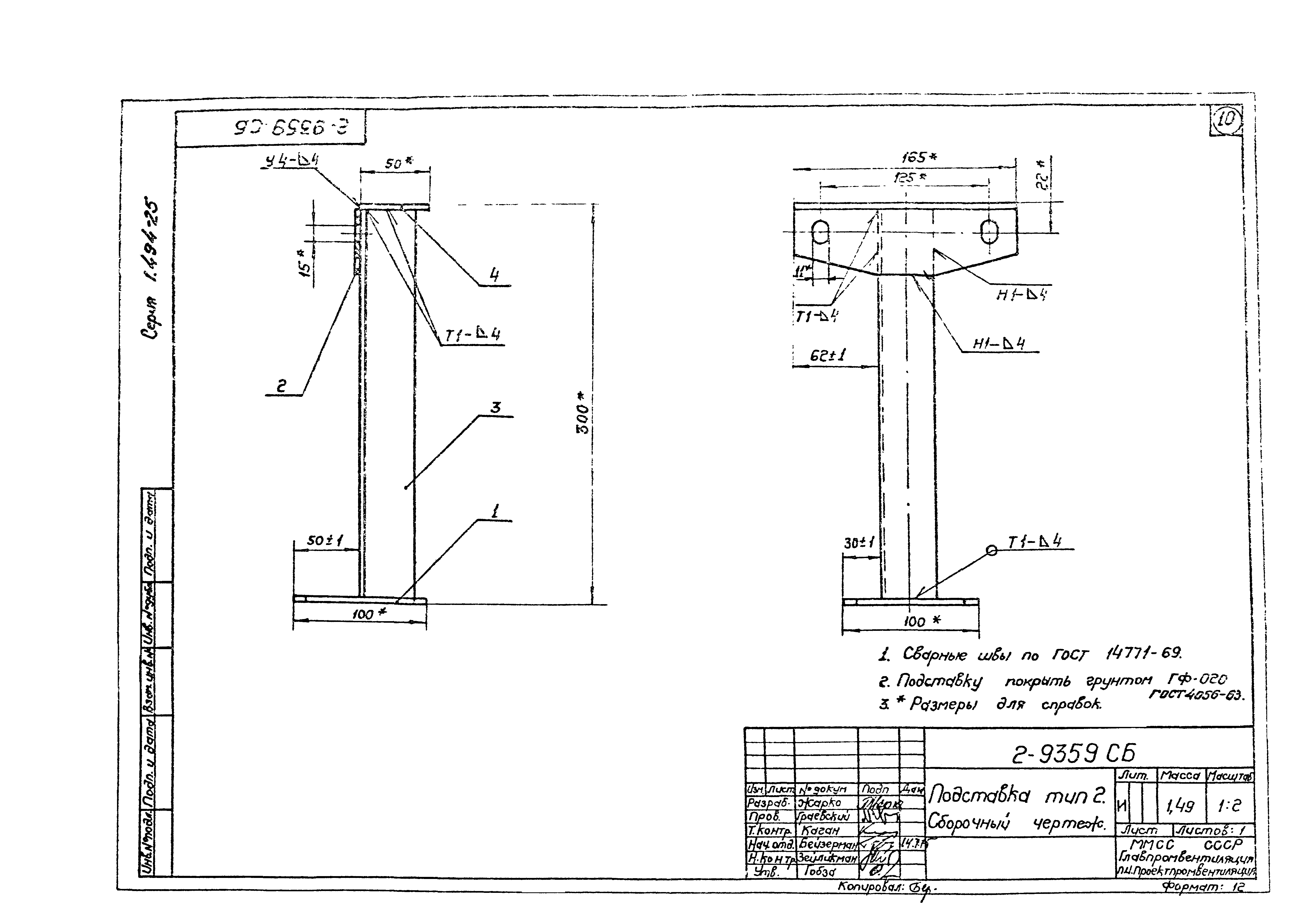

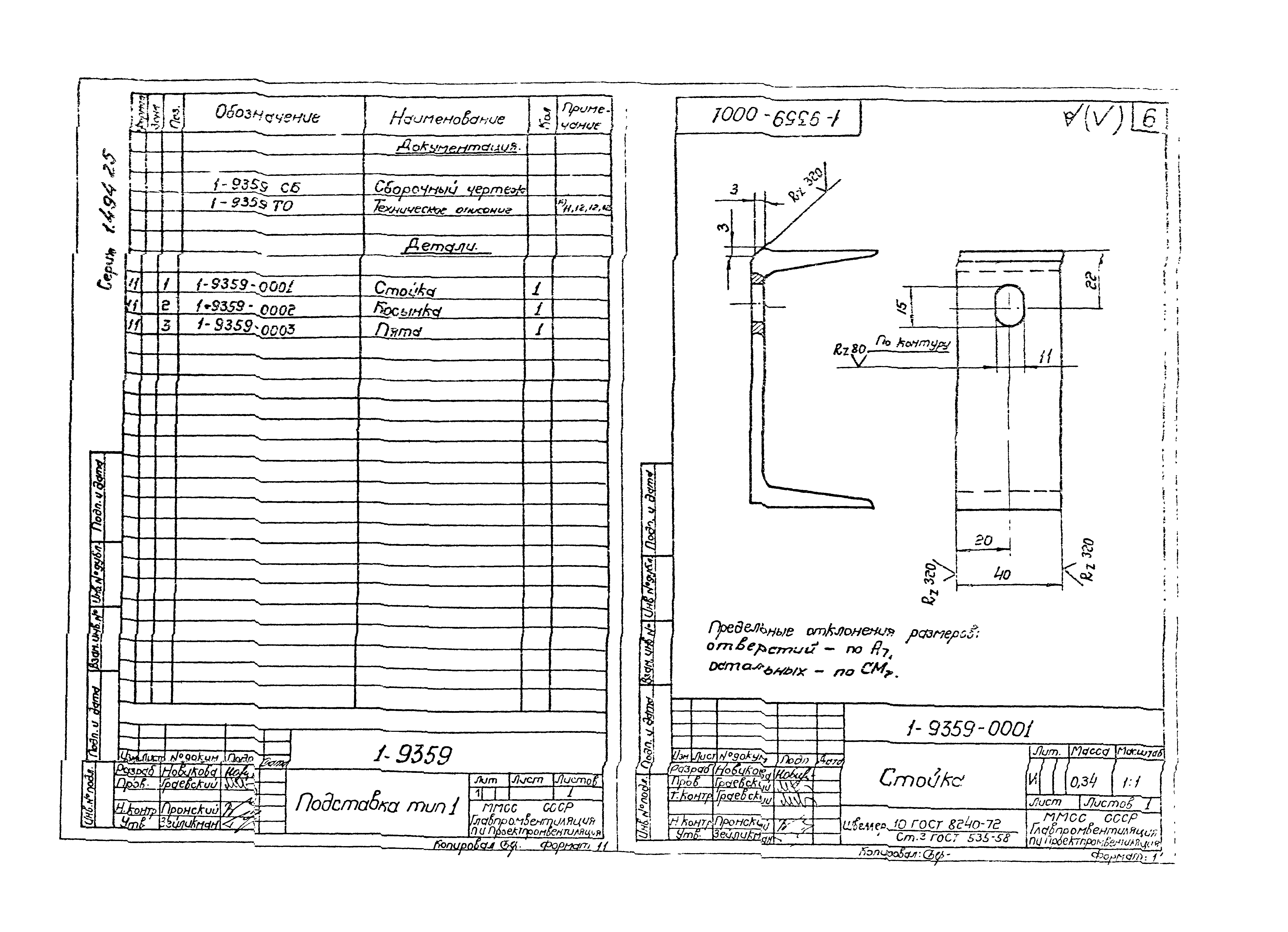

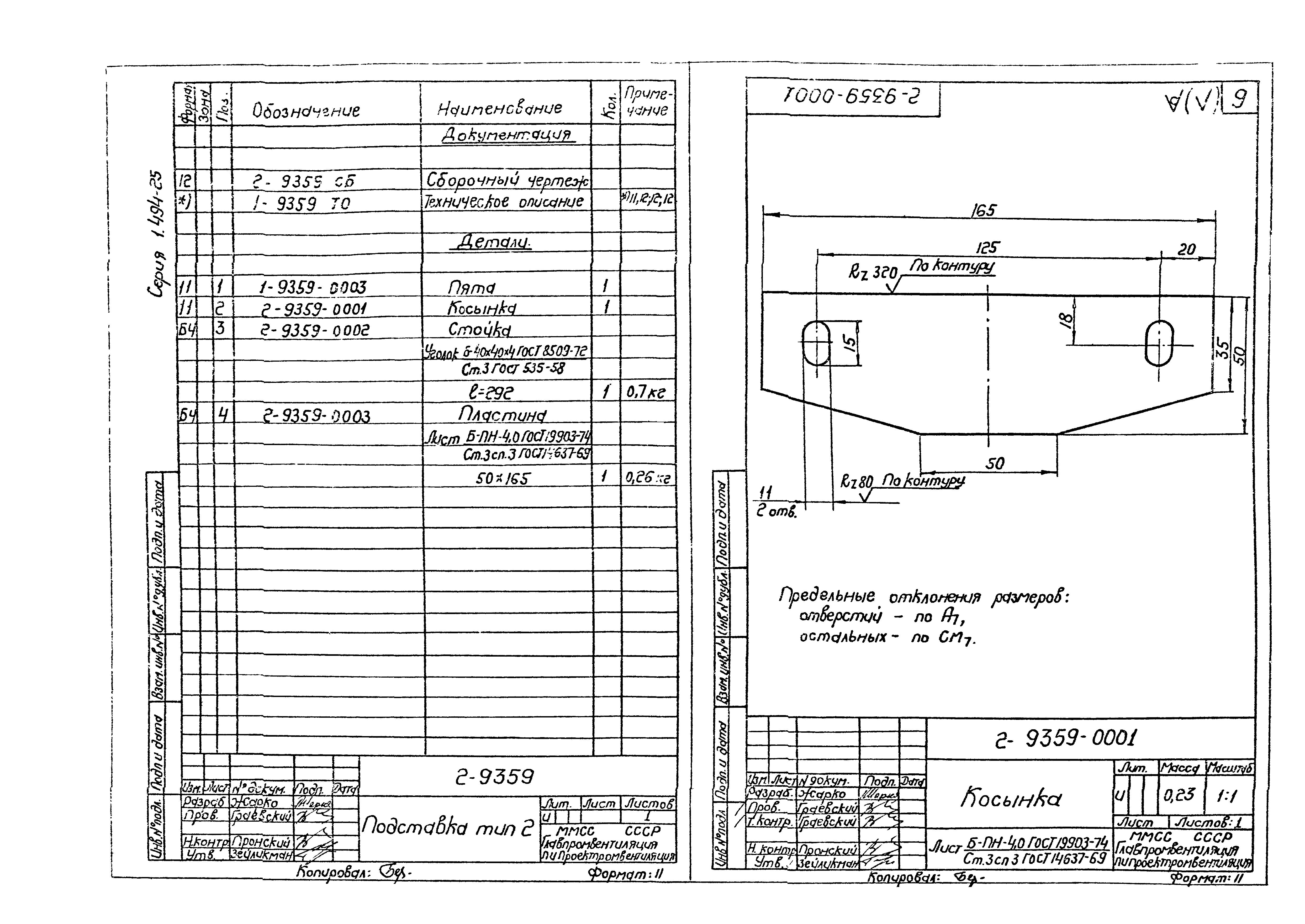

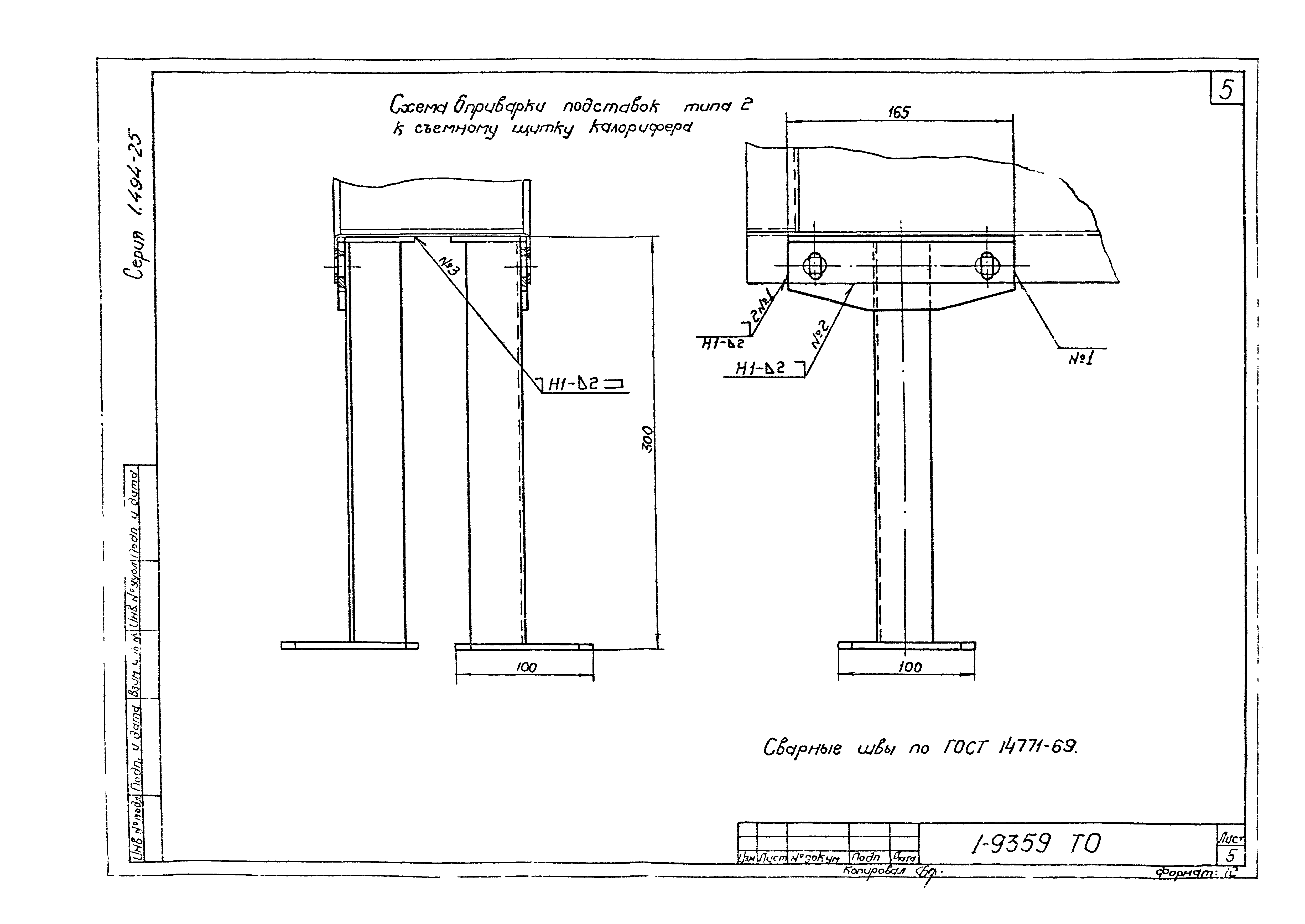

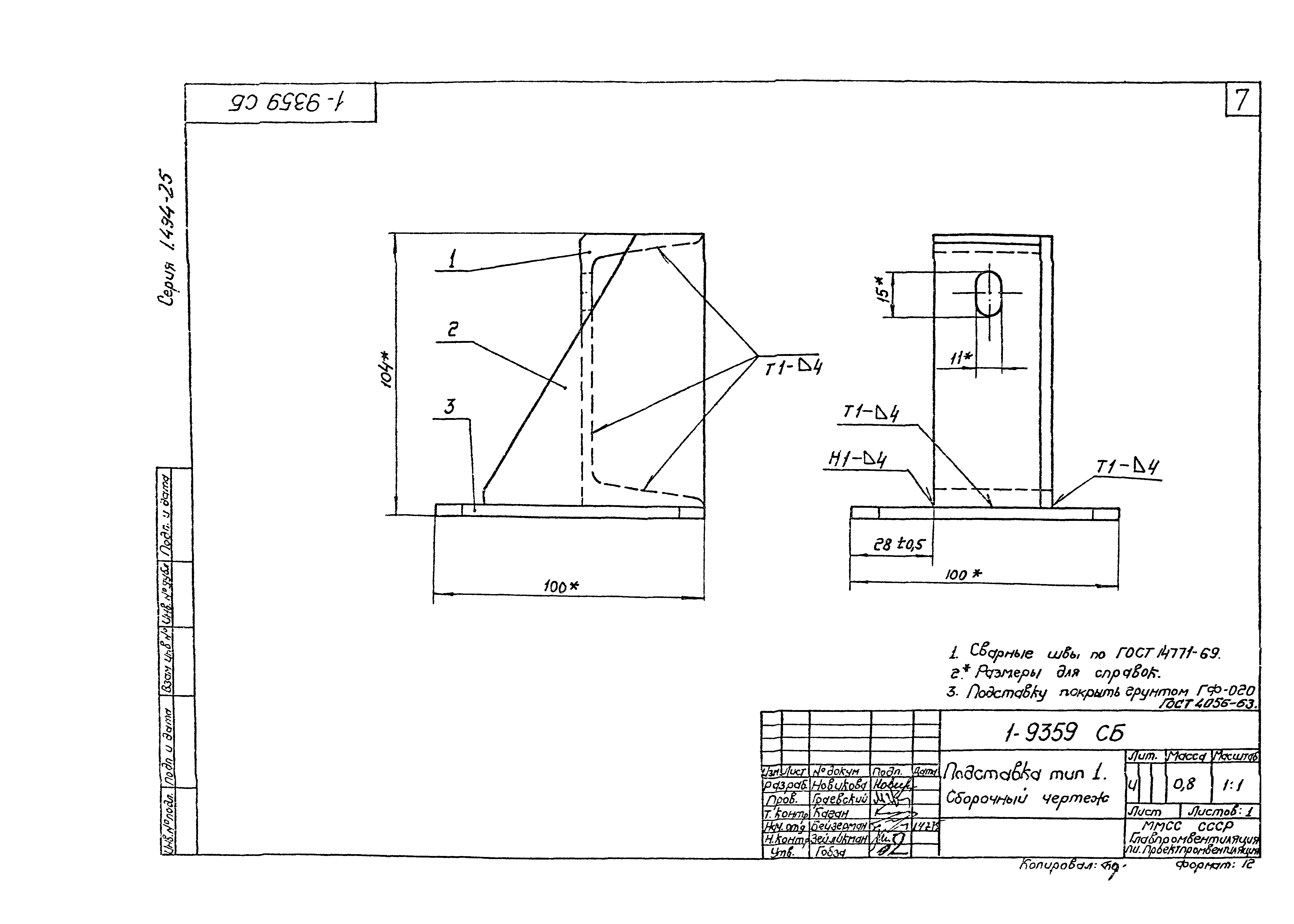

Оглавление:	Титульный лист Содержание альбома 1-9359 ТО Подставки под калориферы. Техническое описание 1-9359 Подставка тип 1. Спецификация 1-9359-0001 Стойка 1-9359 СБ Подставка тип 1. Сборочный чертеж 1-9359 0002 Косынка 1-9359 0003 Пята 2-9359 Подставка тип 2. Спецификация 2-9359-0001 Косынка 2-9359 СЕ Подставка тип 2. Сборочный чертеж
Разработан:	Проектпромвентиляция
Утверждён:	23.07.1976 Главпромстройпроект Госстроя СССР (52)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Установки в зданиях прочие Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Разные конструктивные элементы, изделия и узлы
