ОСТ 108.321.16-82

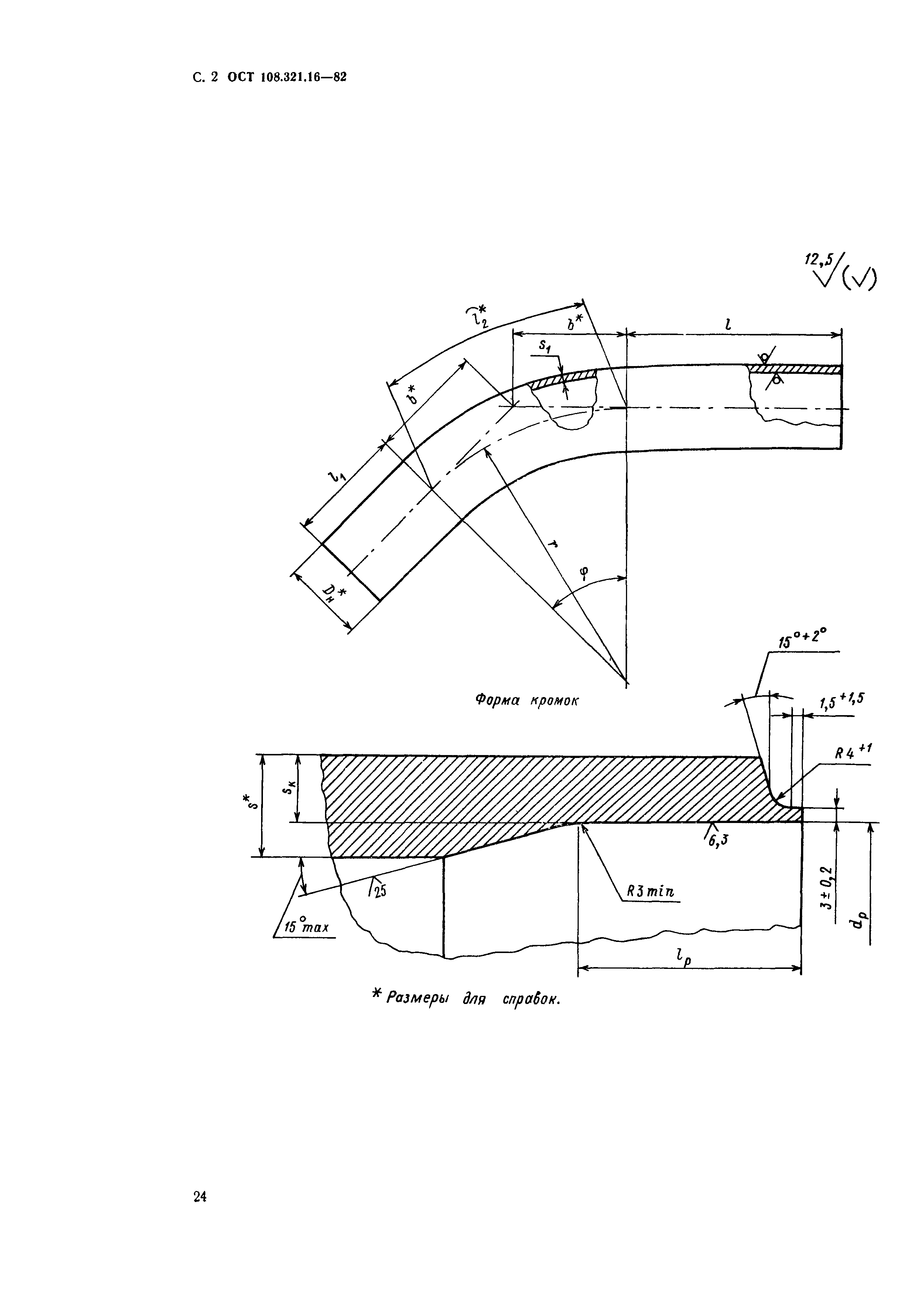

Отводы крутоизогнутые для трубопроводов ТЭС. Конструкция и размеры

Обозначение:	ОСТ 108.321.16-82
Обозначение англ:	OST 108.321.16-82
Статус:	заменен
Название рус.:	Отводы крутоизогнутые для трубопроводов ТЭС. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2010

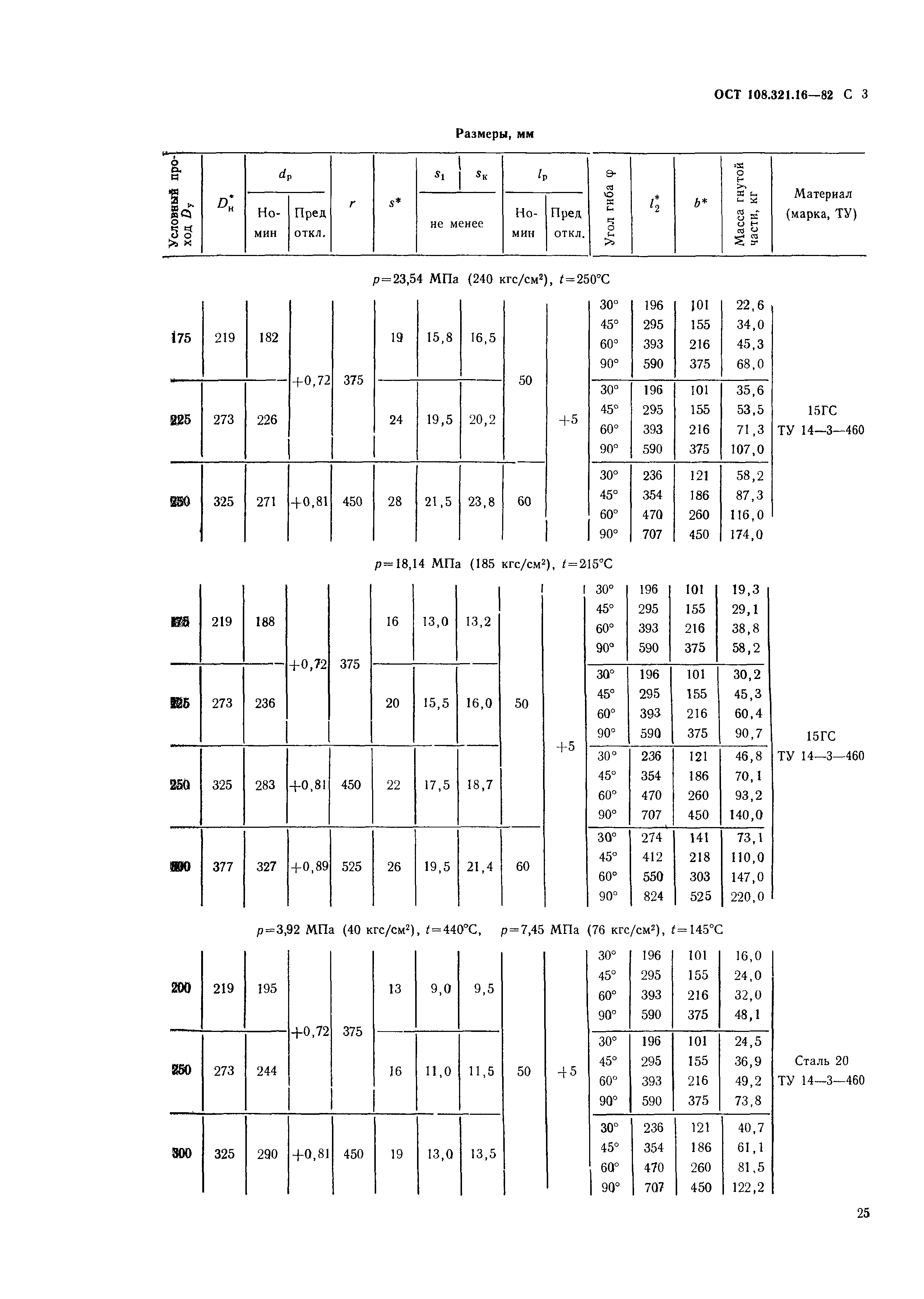

Область применения:	Стандарт распространяется на крутоизогнутые отводы с углами гиба 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.102, для трубопроводов пара и горячей воды тепловых электростанций. Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для трубопроводов с абсолютным давлением и температурой среды: p=23,54 МПа (240 кгс/см2), t=250° C; p=18,14 МПа (185 кгс/см2), t=215° C; p=3,92 МПа (40 кгс/см2), t=440° C; p=7,45 МПа (76 кгс/см2), t=145° C; p=4,31 МПа (44 кгс/см2), t=340° C; p=3,92 МПа (40 кгс/см2), t=200° C.

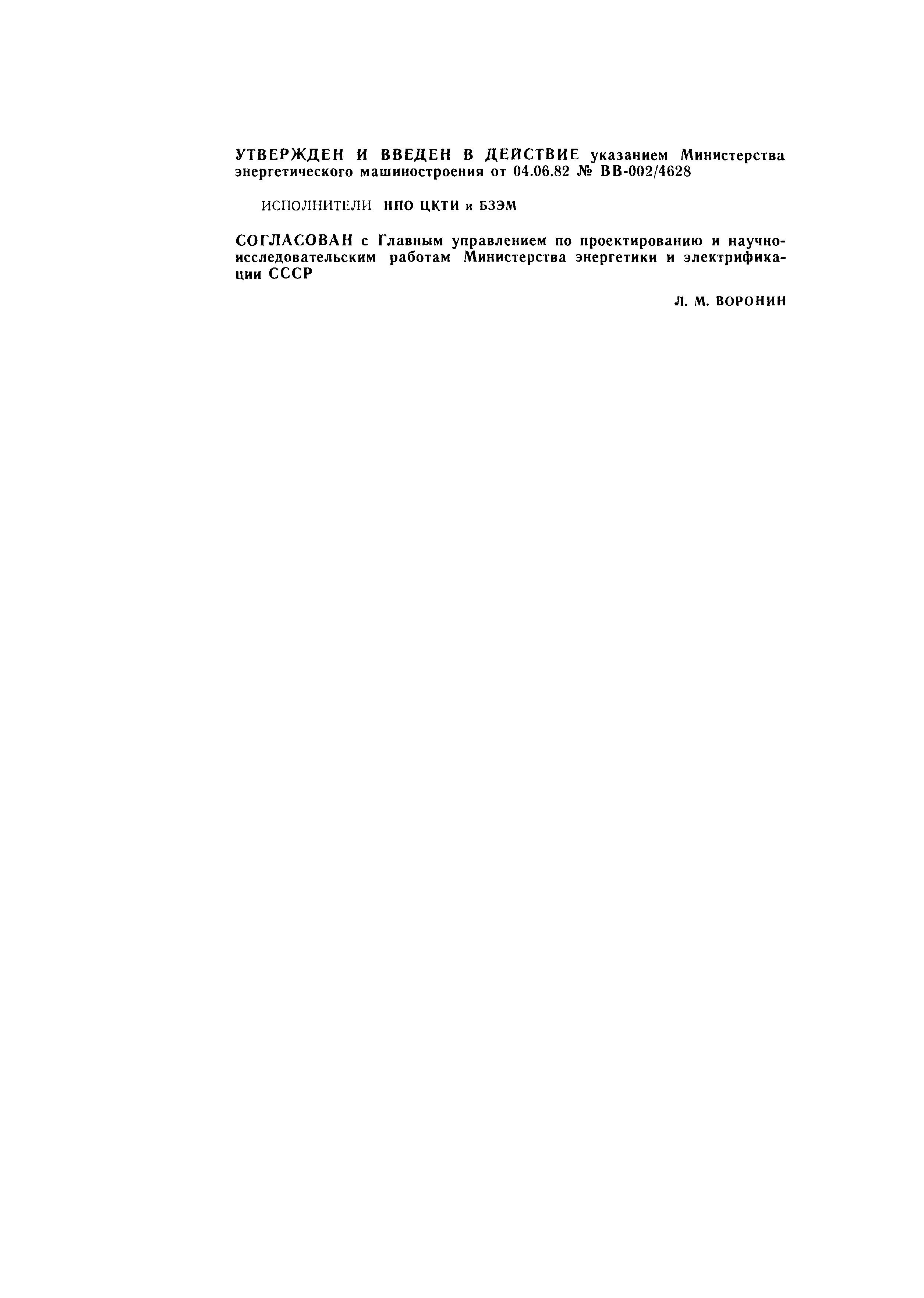

Утверждён:	04.06.1982 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ВВ-002/4628)
Принят:	Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power )
Издан:	НПО ЦКТИ (1993 г. )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубы из цветных металлов Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Список изменений:	№ от 15.02.1994 № 1 от 01.01.1984
Заменяет собой:	ОСТ 24.321.05 (в части) ОСТ 24.321.06 (в части)
Чем заменён:	СТО ЦКТИ 321.03-2009 «Отводы крутоизогнутые для трубопроводов пара и горячей воды тепловых станций. Конструкция и размеры»

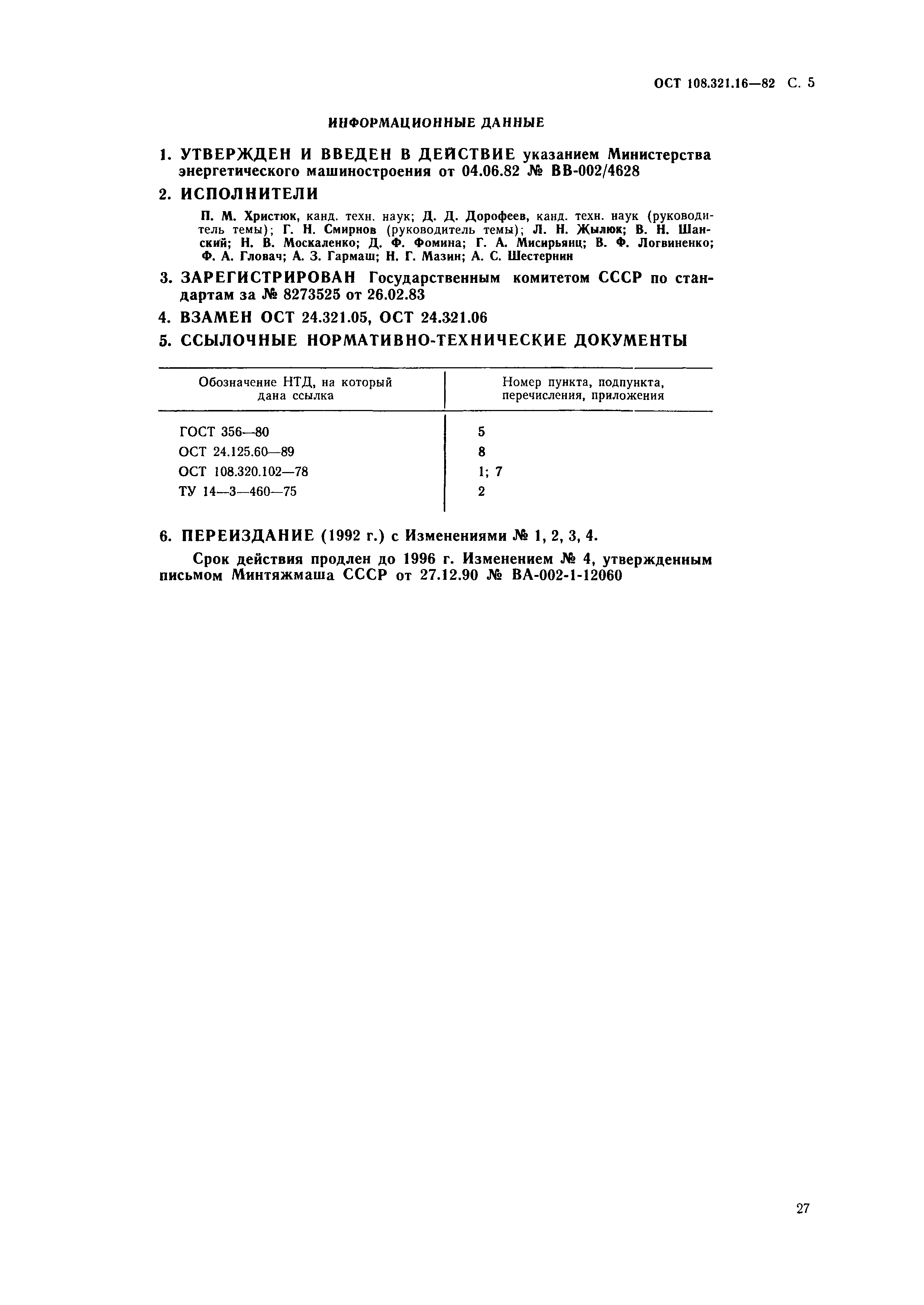

Нормативные ссылки:	ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды»

Текстовое изменение № от 15.02.1994

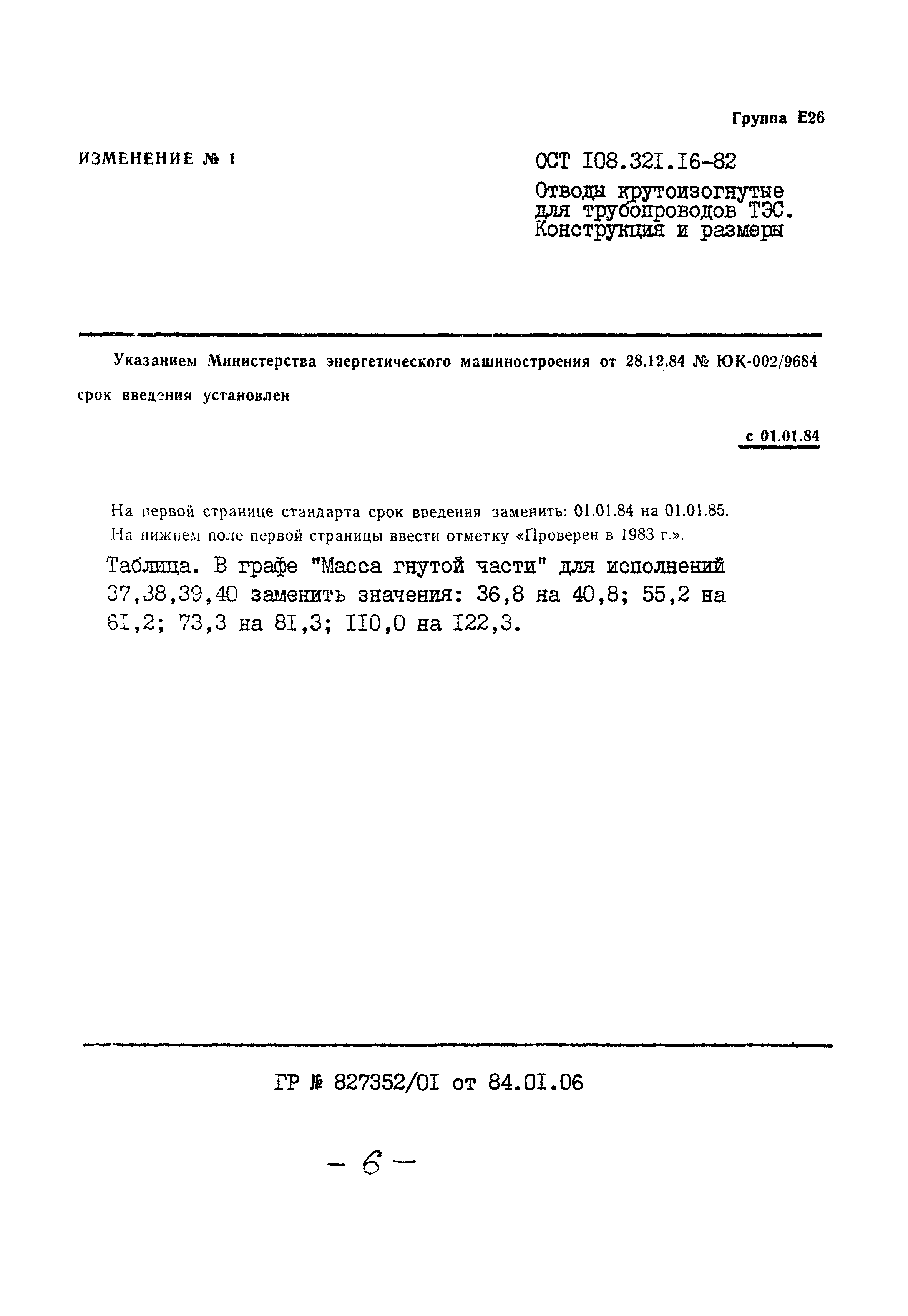

Текстовое изменение № 1 от 01.01.1984
