ГОСТ 22509-77

Краны конусные трехходовые сальниковые фланцевые чугунные на Ру примерно равно 0,6 МПа (6 кгс/см2). Технические условия

Обозначение:	ГОСТ 22509-77
Обозначение англ:	GOST 22509-77
Статус:	заменен
Название рус.:	Краны конусные трехходовые сальниковые фланцевые чугунные на Ру примерно равно 0,6 МПа (6 кгс/см2). Технические условия
Название англ.:	Cast iron flanged 3 way gland plug valves for Pnom about 0,6 MPa (6 kgf/cm2). Technical requirements
Дата добавления в базу:	01.11.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989
Область применения:	Стандарт распространяется на конусные трехходовые сальниковые фланцевые чугунные краны общепромышленного назначения на Ру примерно 0,6 МПа (6 кгс/см2) и Dy от 25 до 100 мм, применяемые на трубопроводах для воды при температуре до 313 К (40 °С) и для нефти и масла - до 373 К (100 °С).
Оглавление:	1. Основные размеры 2. Технические требования 3. Правила приемки 4. Методы испытаний 5. Маркировка, упаковывание, транспортирование и хранение 6. Гарантии изготовителя

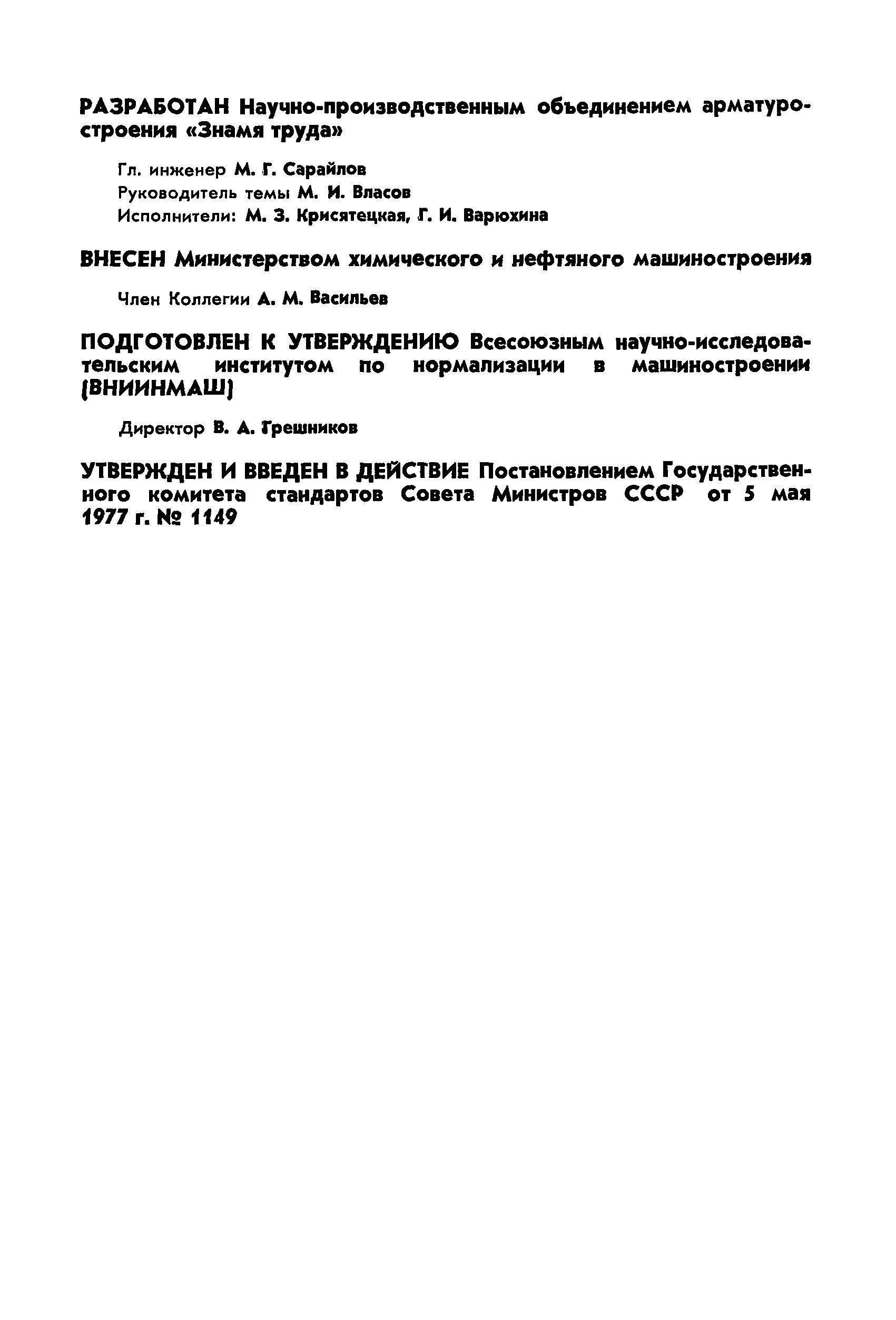

Разработан:	НПО арматуростроения Знамя труда
Утверждён:	05.05.1977 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1149)
Издан:	Издательство стандартов (1977 г. )
Расположен в:	Техническая документация
Список изменений:	№ 1 от 01.01.1981 (ИУС 1-81)
Заменяет собой:	ГОСТ 2998-66 «Арматура трубопроводная общего назначения. Краны пробковые трехходовые сальниковые фланцевые чугунные на Р 6 кгс/см2. Конструкция и размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 11934-66 «Арматура трубопроводная общего назначения. Пробки для чугунных кранов на Ру 6 кгс/см2. Конструкция и размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 11935-66 «Арматура трубопроводная общего назначения. Втулки сальников фланцевые для чугунных кранов на Ру 6 кгс/см2. Конструкция и размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980)
Нормативные ссылки:	ГОСТ 4666-75 «Арматура трубопроводная. Маркировка и отличительная окраска» ГОСТ 21345-78 «Краны конусные, шаровые и цилиндрические на условное давление Ру меньше или равно 25 МПа (250 кгс/см2). Общие технические условия» ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов»

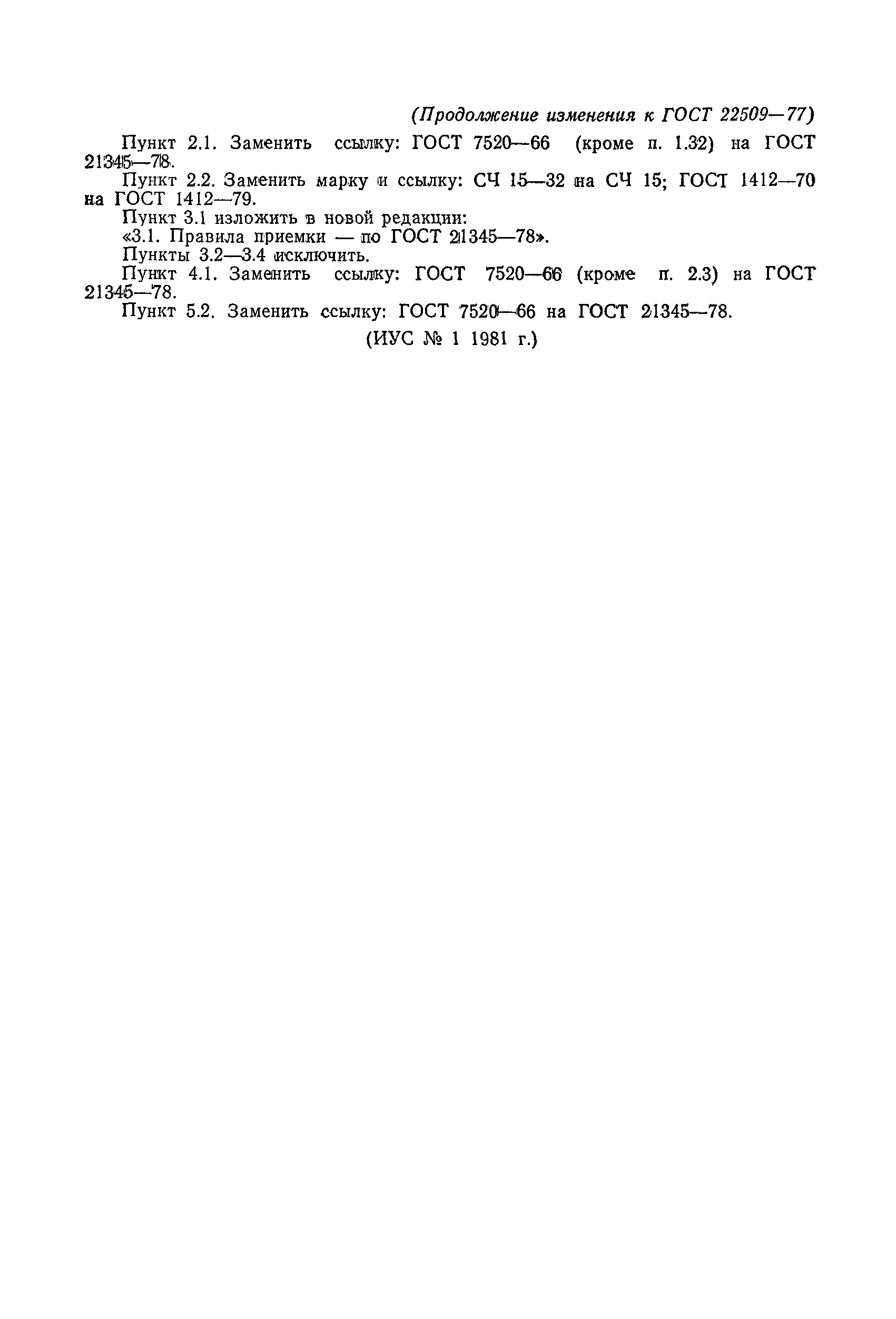

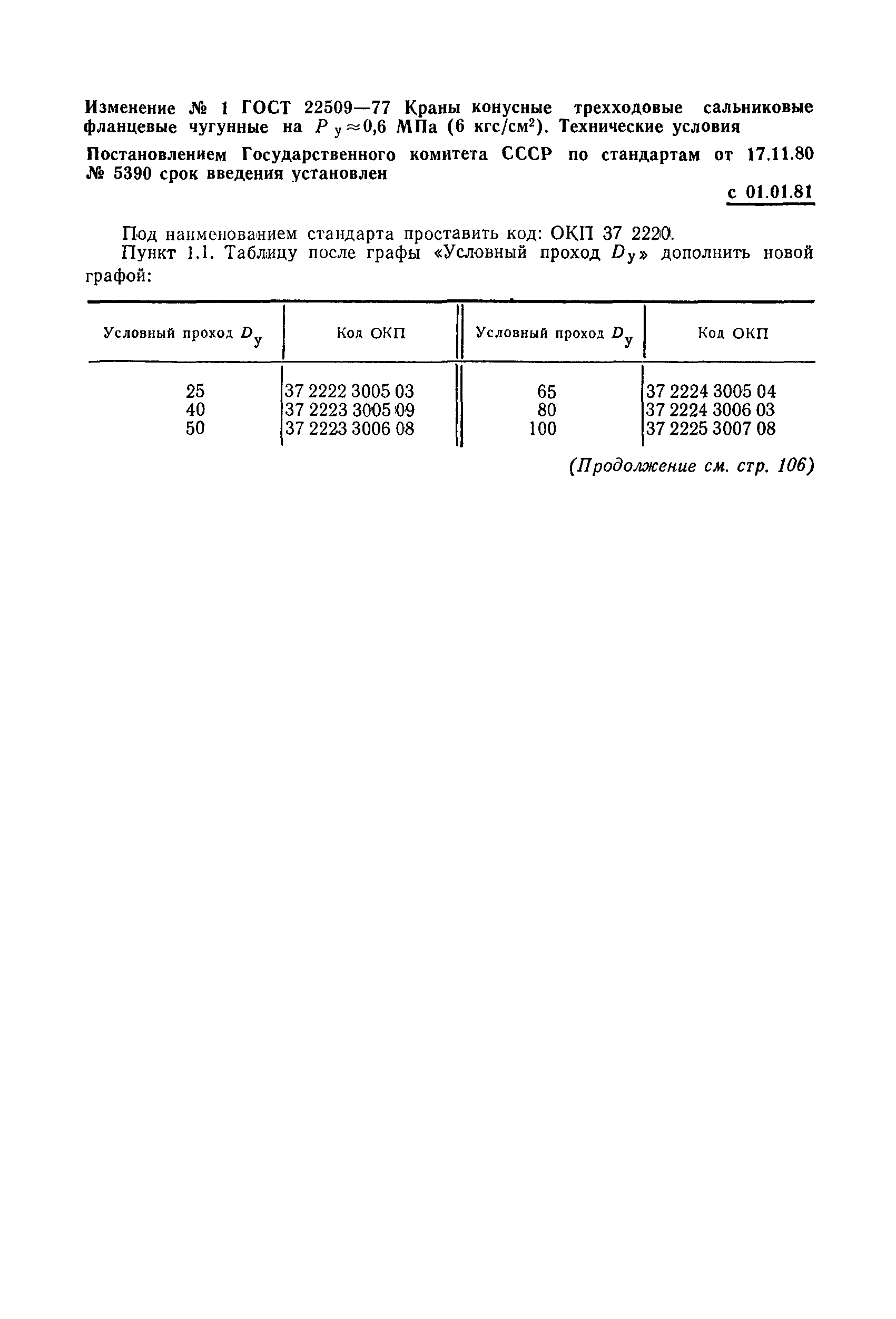

Текстовое изменение № 1 от 01.01.1981
