ГОСТ 10738-76

Задвижки клиновые с выдвижным шпинделем стальные на Ру приблизительно равно 2,5 МПа (25 кгс/см2). Технические условия

Обозначение:	ГОСТ 10738-76
Обозначение англ:	GOST 10738-76
Статус:	отменен
Название рус.:	Задвижки клиновые с выдвижным шпинделем стальные на Ру приблизительно равно 2,5 МПа (25 кгс/см2). Технические условия
Название англ.:	Steel wedge gate valves with rising stem for Pnom~2,5 MPa (25 kgt/cm2). Specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990

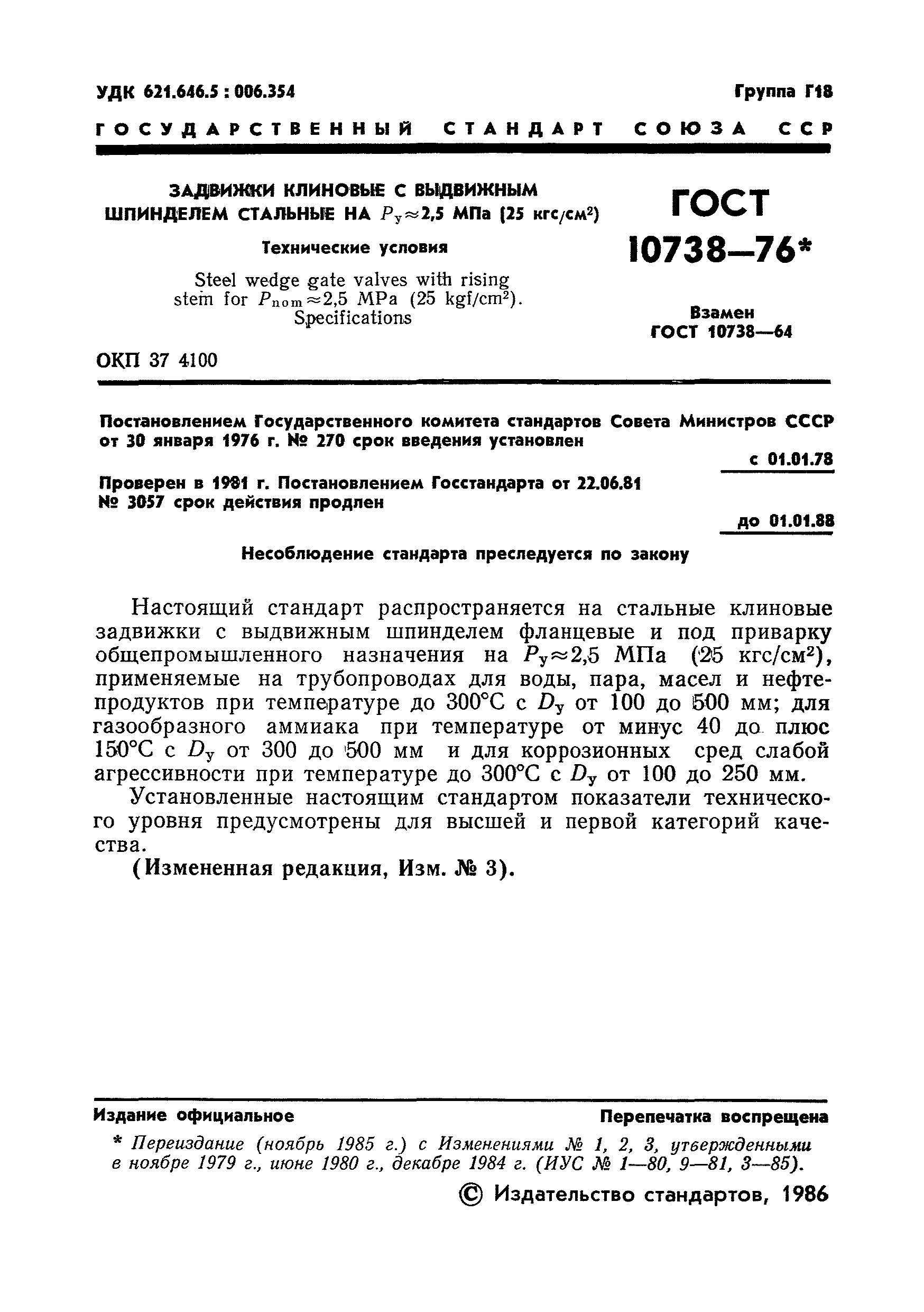

Область применения:	Стандарт распространяется на стальные клиновые задвижки с выдвижным шпинделем фланцевые и под приварку общепромышленного назначения на Ру приблизительно равному 2,5 Мпа (25 кгс/см2), применяемые на трубопроводах для воды, пара, масел и нефтепродуктов при температуре до 300 град С с Dу от 100 до 500 мм; для газообразного аммиака при температуре от минус 40 до плюс 150 град. С с Dу от 300 до 500 мм и для коррозионных сред слабой агрессивности при температуре до 300 град. С с Dу от 100 до 250 мм. Установленные стандартом показатели технического уровня предусмотрены для высшей и первой категорий качества.

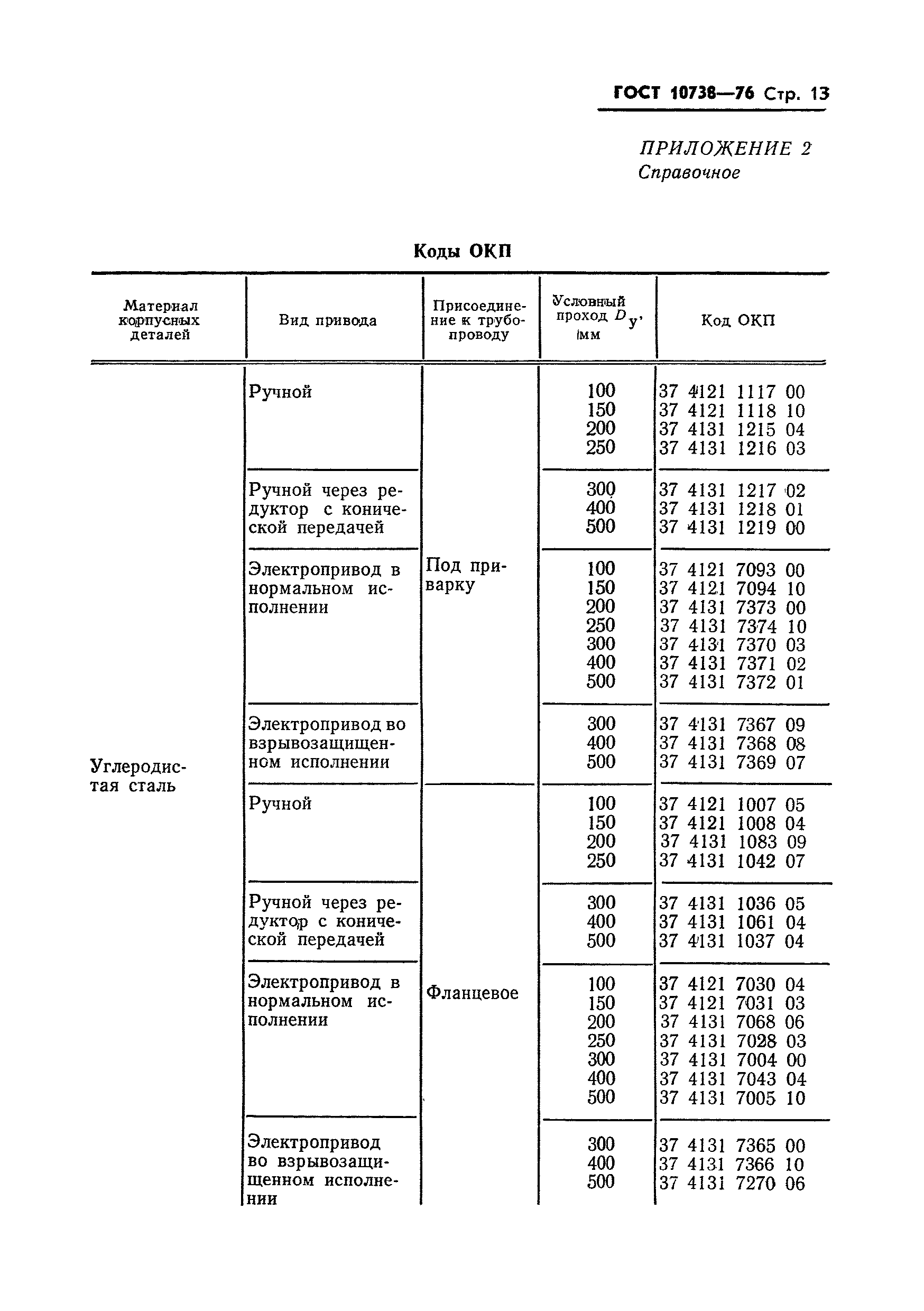

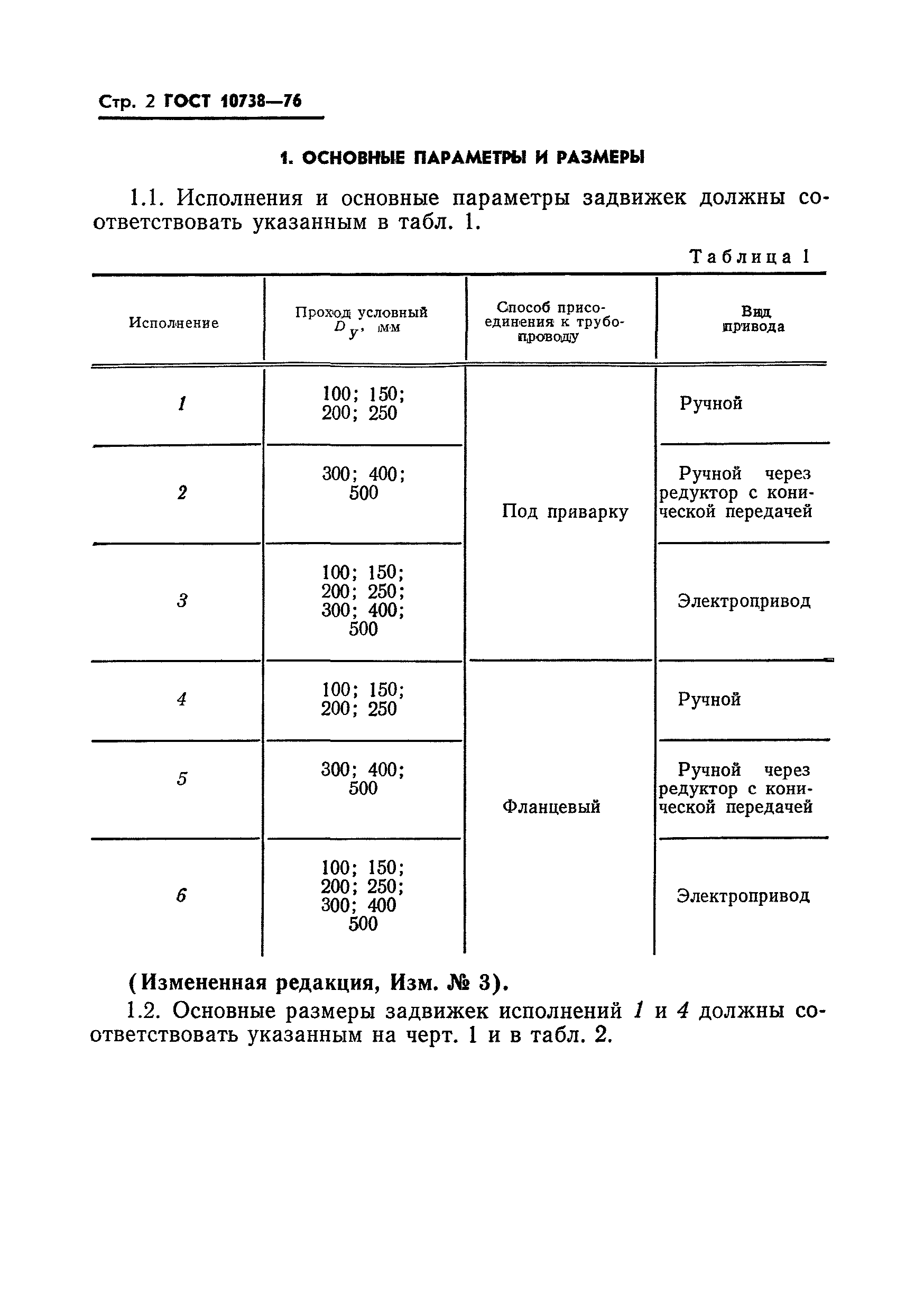

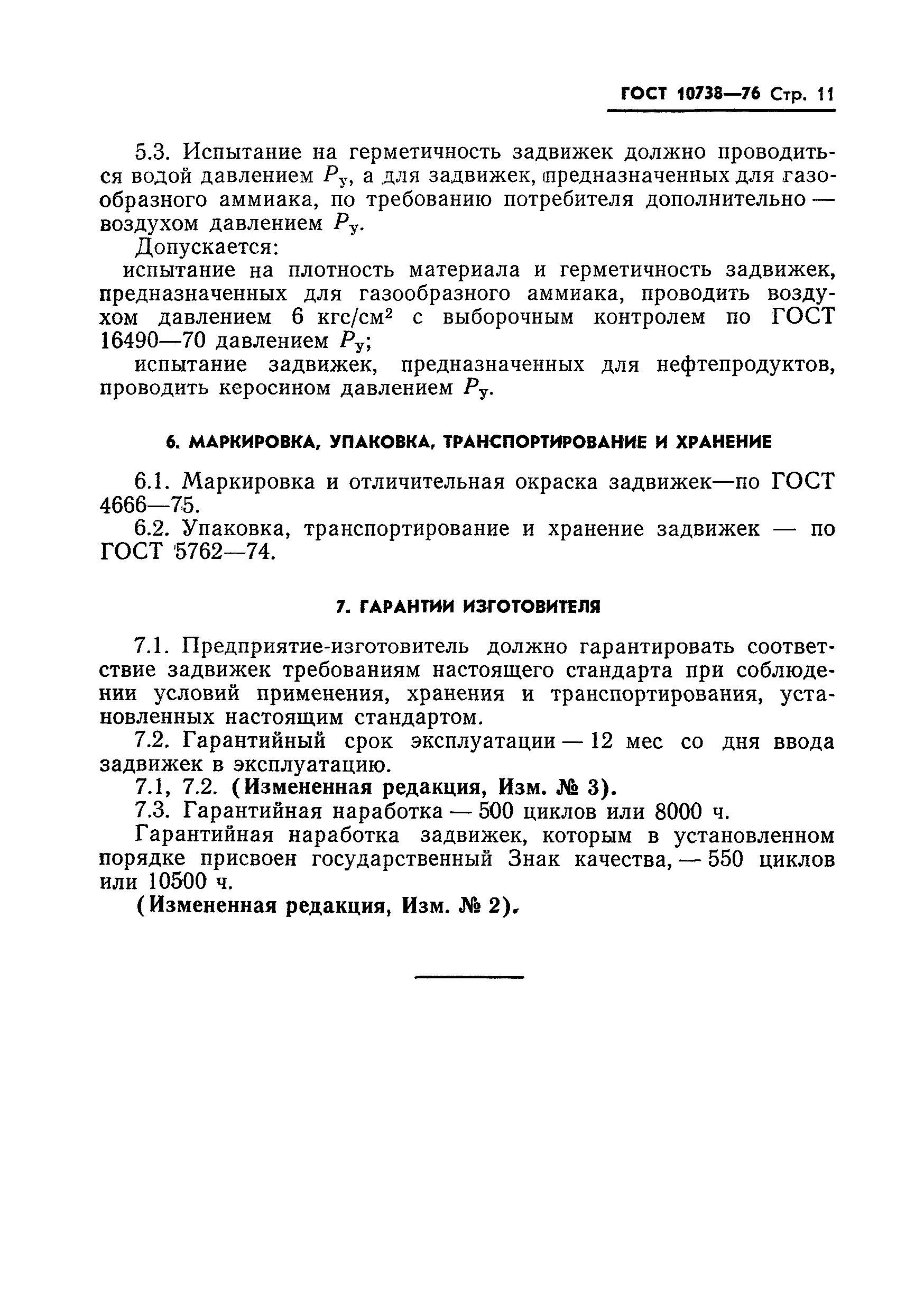

Оглавление:	1 Основные параметры и размеры 2 Технические требования 3 Требования безопасности 4 Правила приемки 5 Методы испытаний 6 Маркировка, упаковка, транспортирование и хранение 7 Гарантии изготовителя Приложение 1 (справочное) Приложение 2 (справочное) Коды ОКП
Утверждён:	30.01.1976 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 270)
Издан:	Издательство стандартов (1986 г. )
Расположен в:	Техническая документация
Заменяет собой:	ГОСТ 10738-64 «Арматура трубопроводная общего назначения. Задвижки клиновые с выдвижным шпинделем фланцевые и под приварку стальные на Ру 25 кгс/см2. Типы и основные размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980)
Нормативные ссылки:	ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 5762-74 «Задвижки на условное давление Ру <= 25 МПа (250 кгс/см кв.). Общие технические условия» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 4666-75 «Арматура трубопроводная. Маркировка и отличительная окраска» ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов» ГОСТ 2176-77 «Отливки из высоколегированной стали со специальными свойствами. Общие технические условия» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
