Скачать РДП 99-77 Правила измерения расхода жидкости при помощи стандартных водосливов и лотков

Дата актуализации: 10.08.2017

РДП 99-77

Правила измерения расхода жидкости при помощи стандартных водосливов и лотков

Обозначение: РДП 99-77
Обозначение англ: 99-77
Статус:заменен
Название рус.:Правила измерения расхода жидкости при помощи стандартных водосливов и лотков
Дата добавления в базу:21.05.2015
Дата актуализации:05.05.2017
Дата введения:01.09.1991

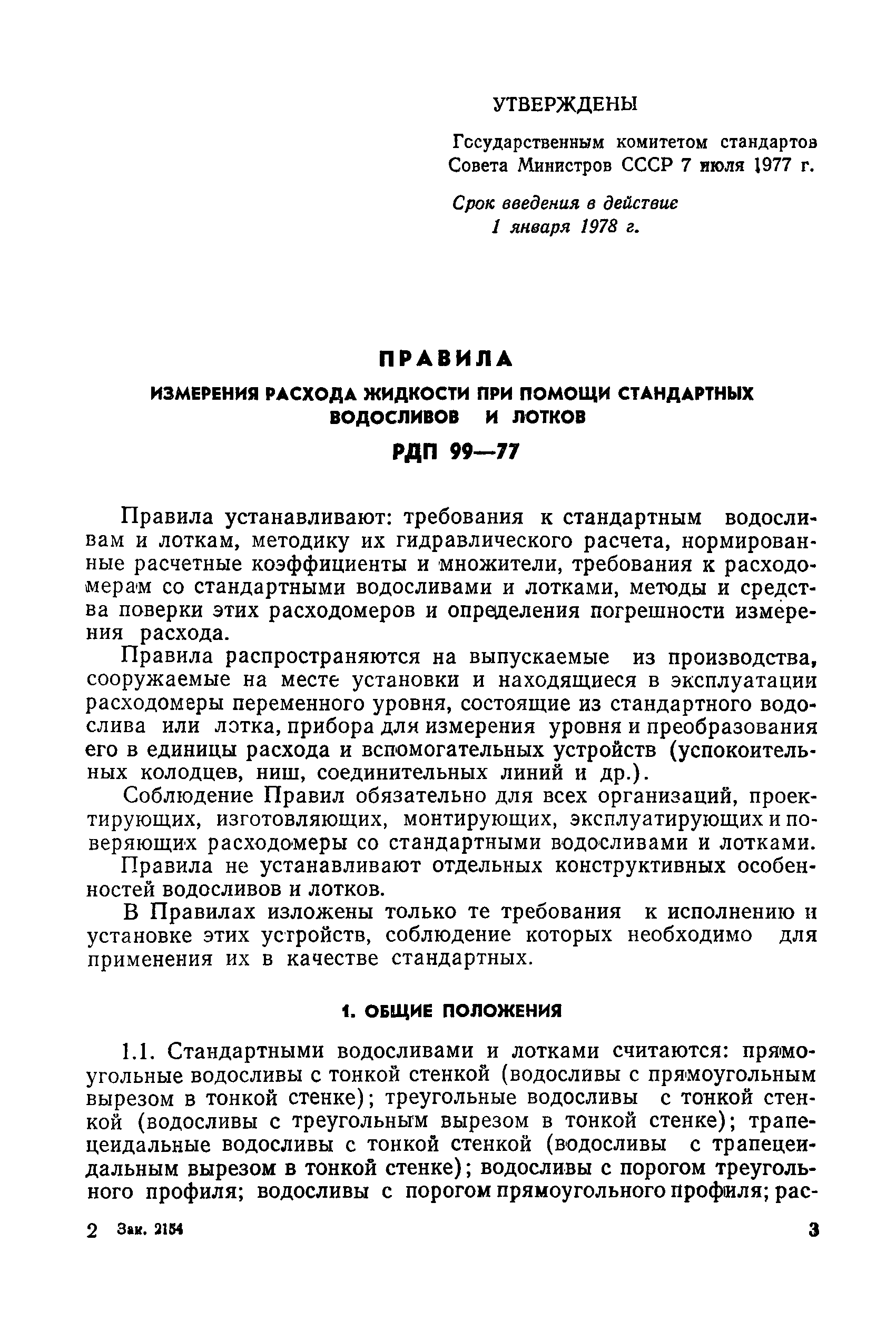

Область применения:Правила устанавливают требования к стандартным водосливам и лоткам, методику их гидравлического расчета, нормированные расчетные коэффициенты и множители, требования к расходомерам со стандартными водосливами и лотками, методы и средства поверки этих расходомеров и определения погрешности измерения расхода. Правила распространяются на выпускаемые из производства. сооружаемые на месте установки и находящиеся в эксплуатации расходомеры переменного уровня, состоящие из стандартного водослива или лотка, прибора для измерения уровня и преобразования его в единицы расхода и вспомогательных устройств (успокоительных колодцев, ниш, соединительных линий и др.).

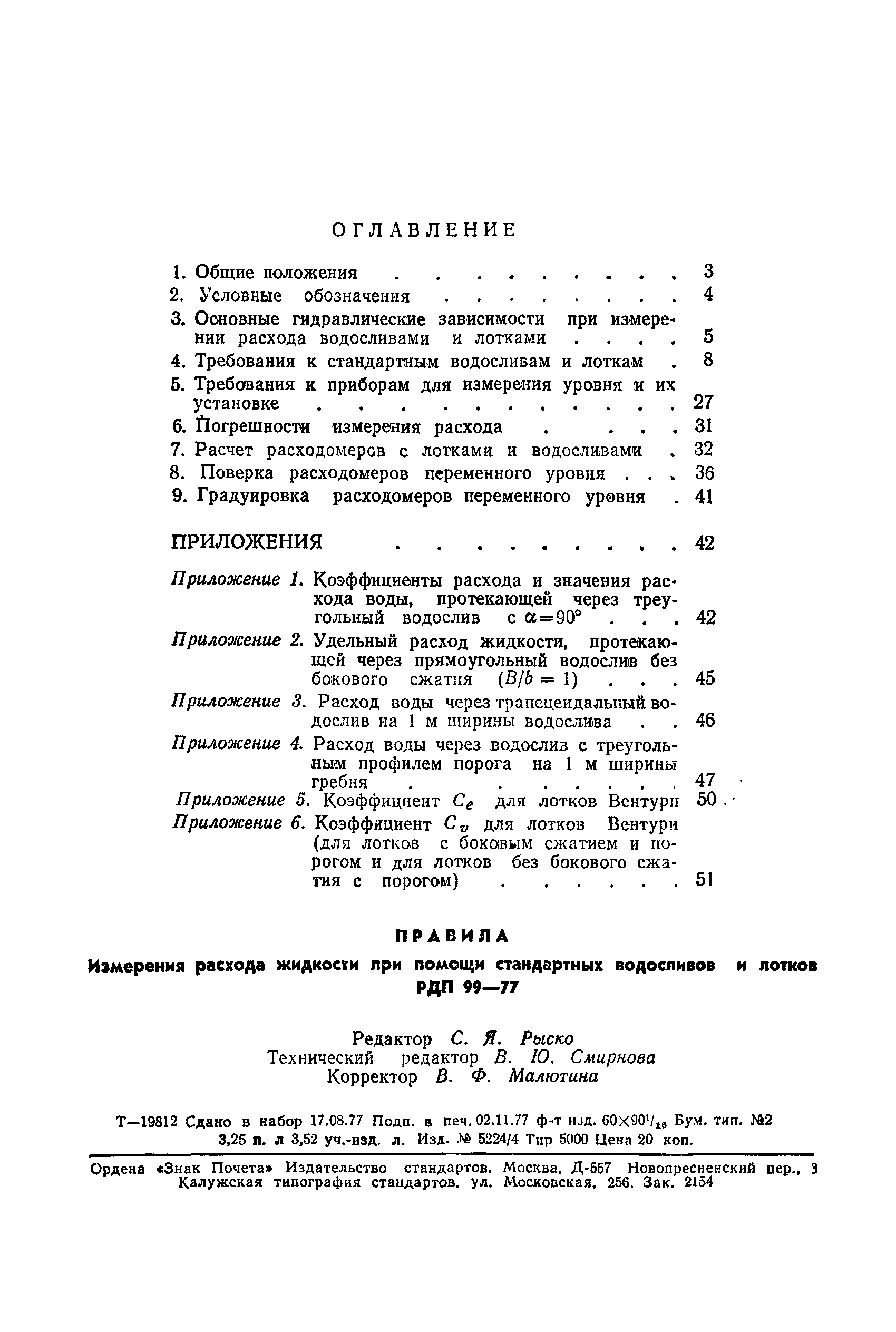

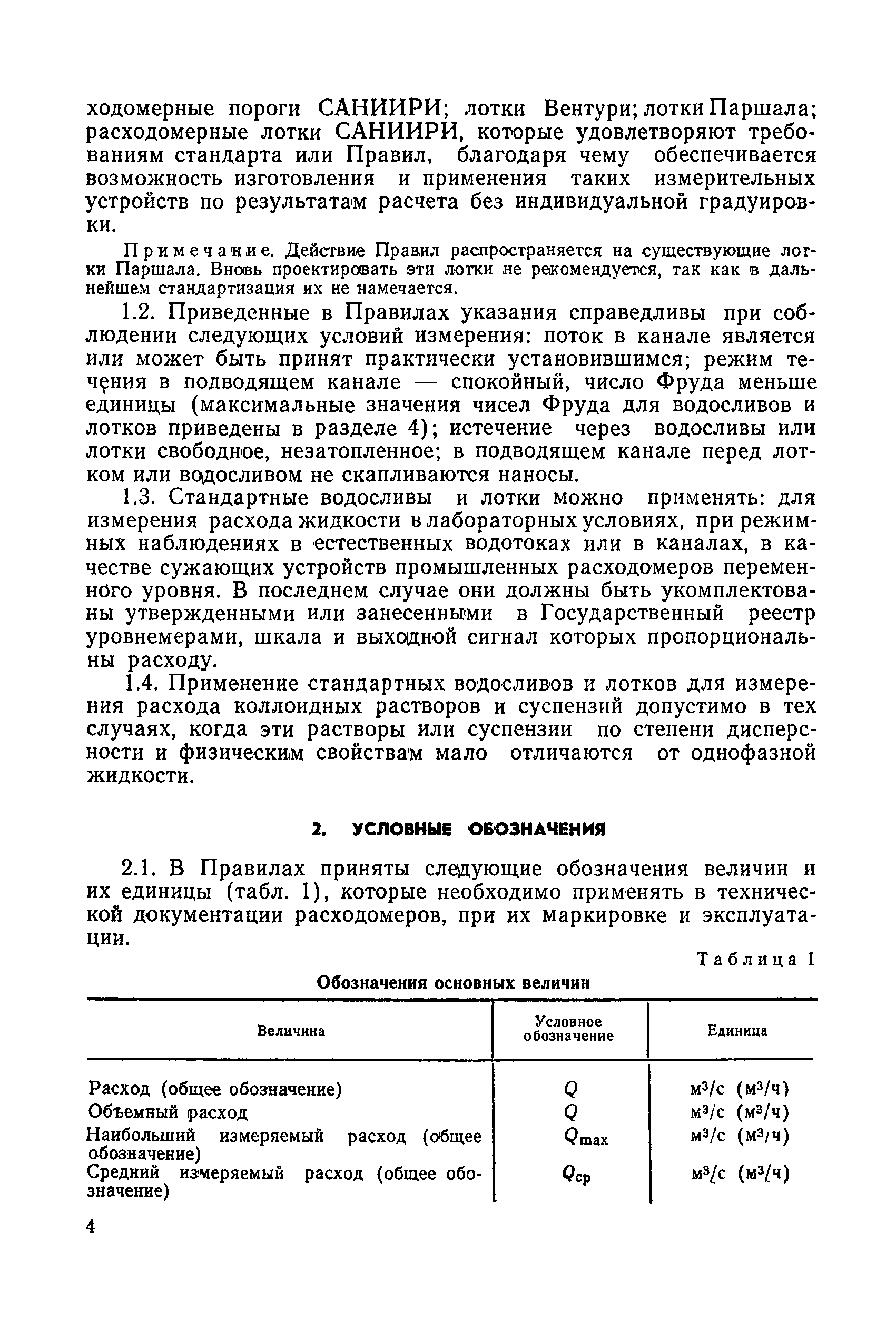

Оглавление:1. Общие положения

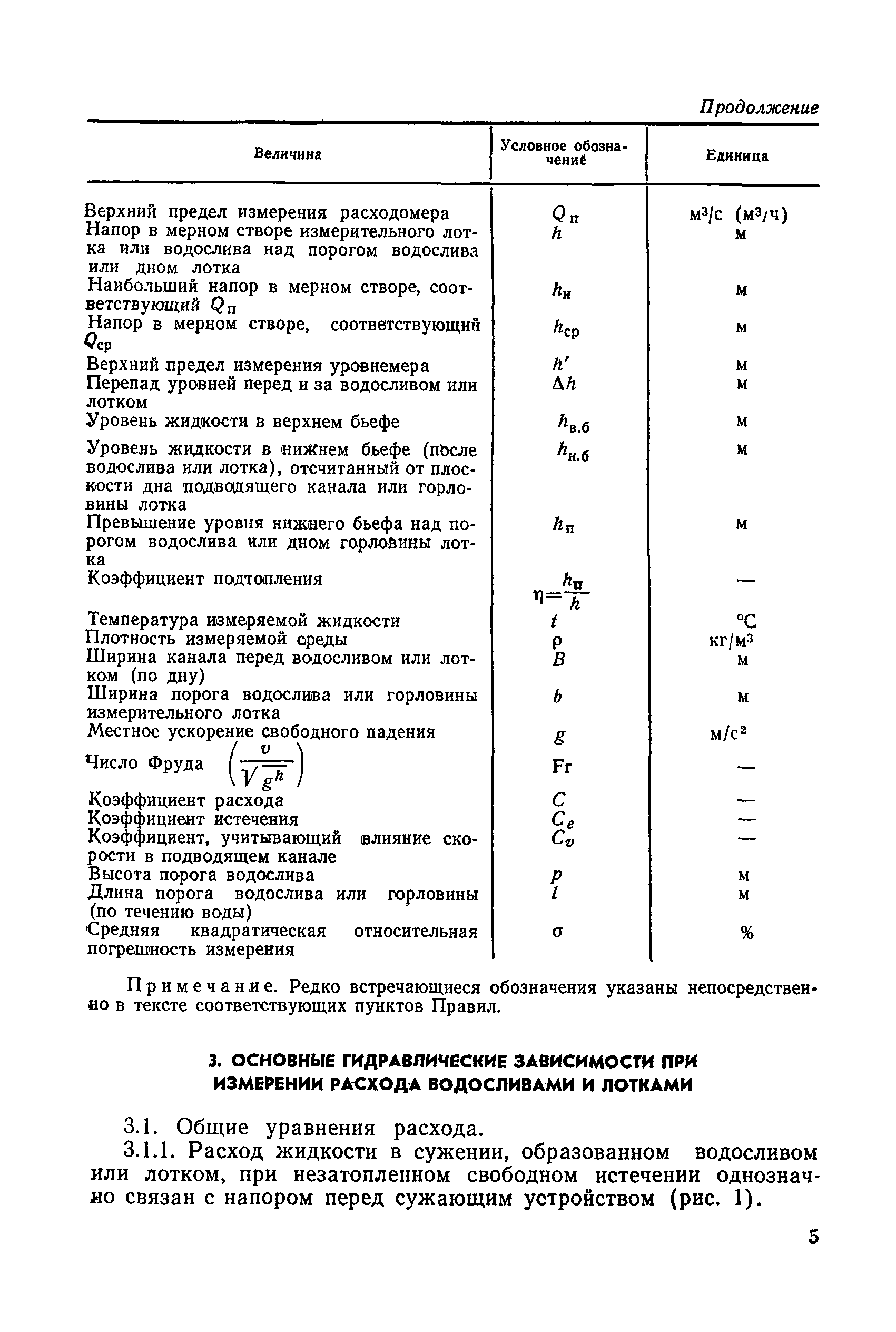

2. Условные обозначения

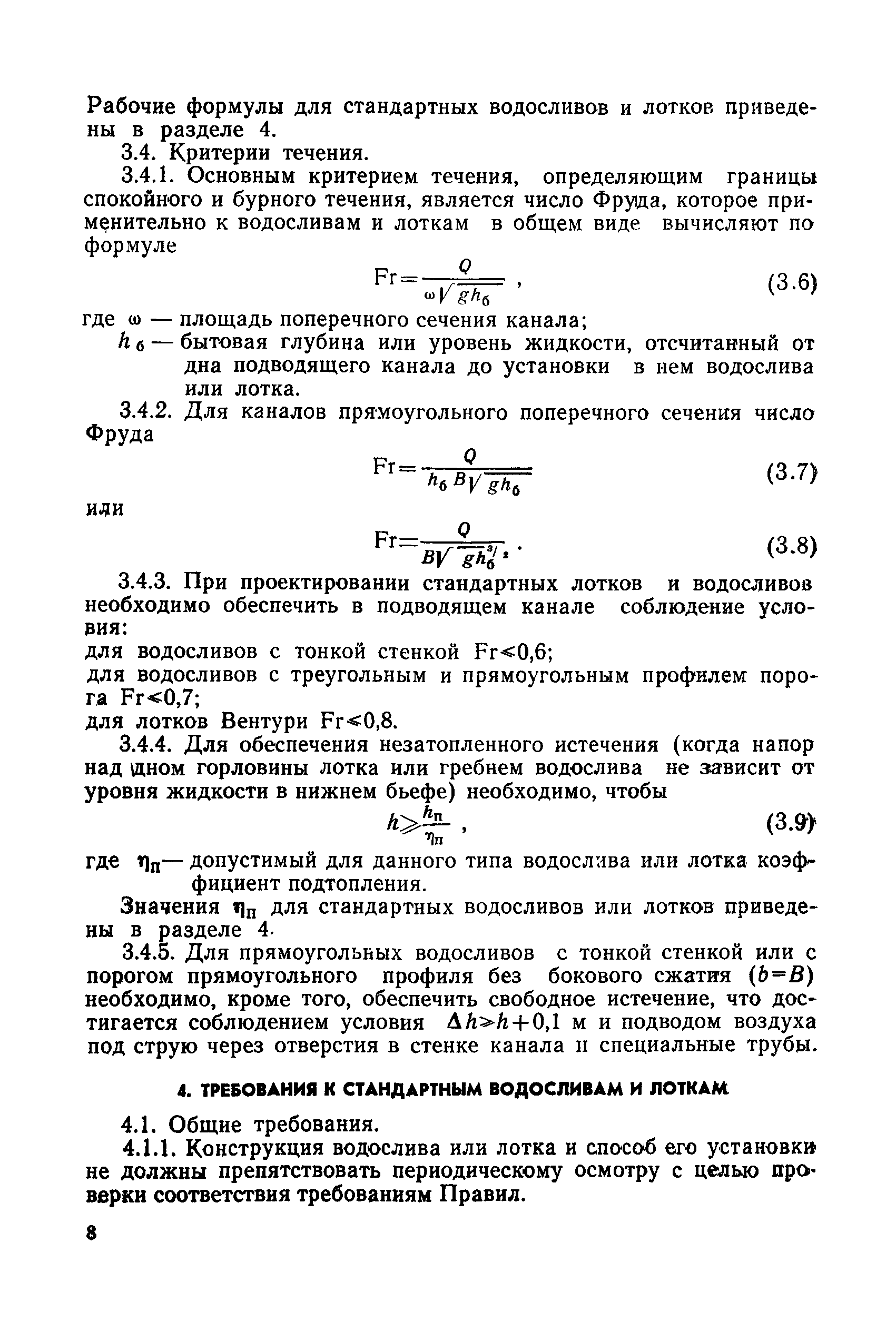

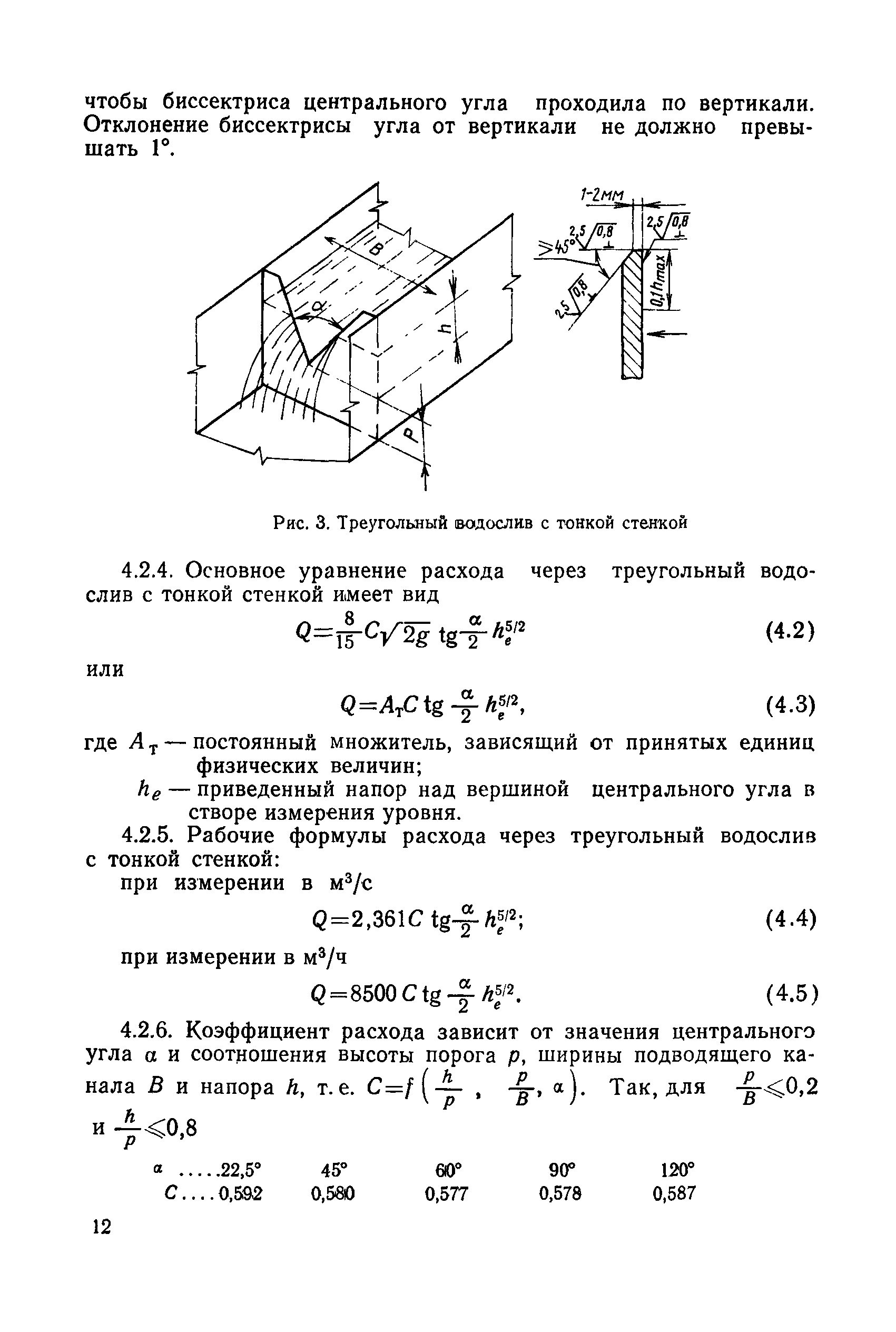

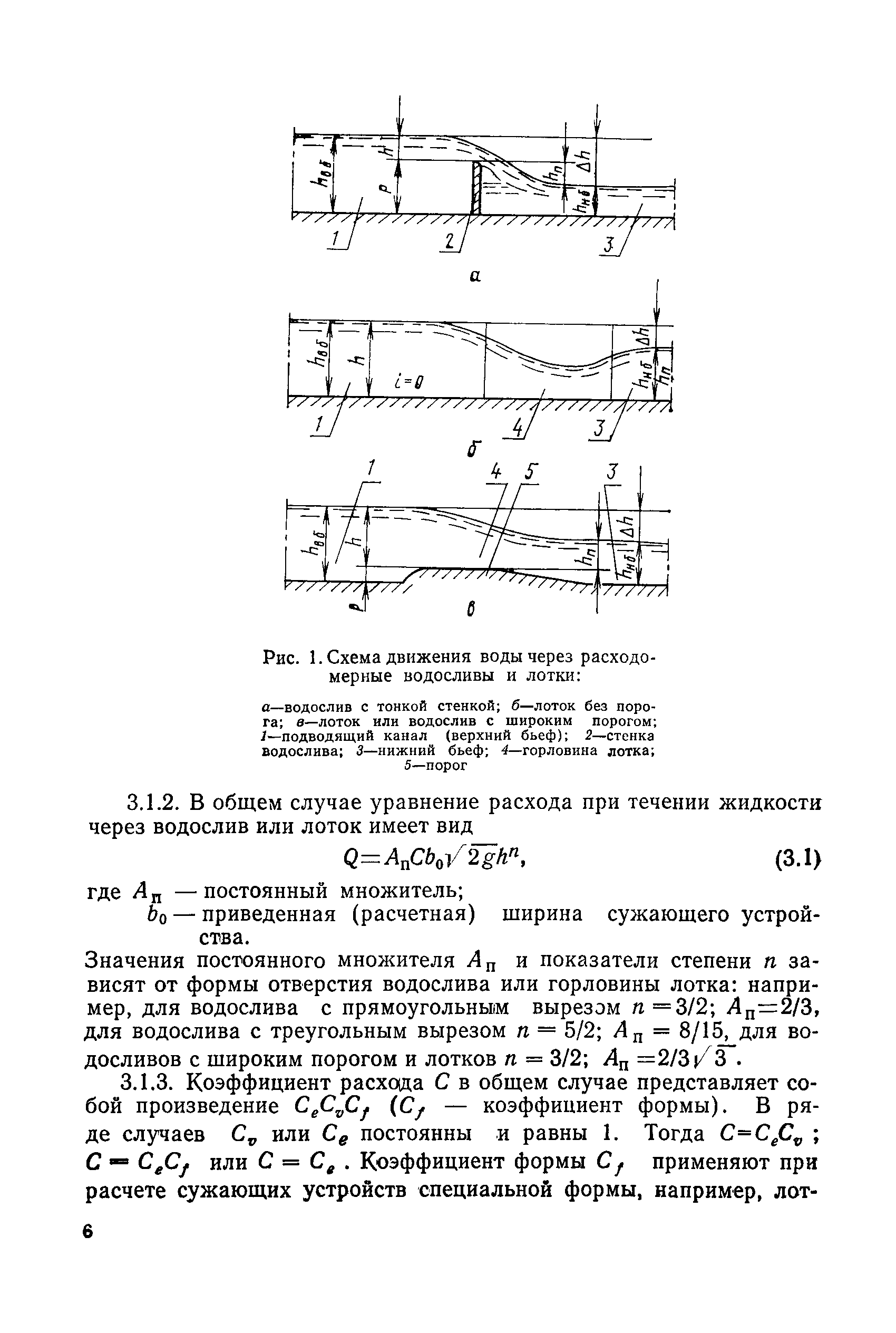

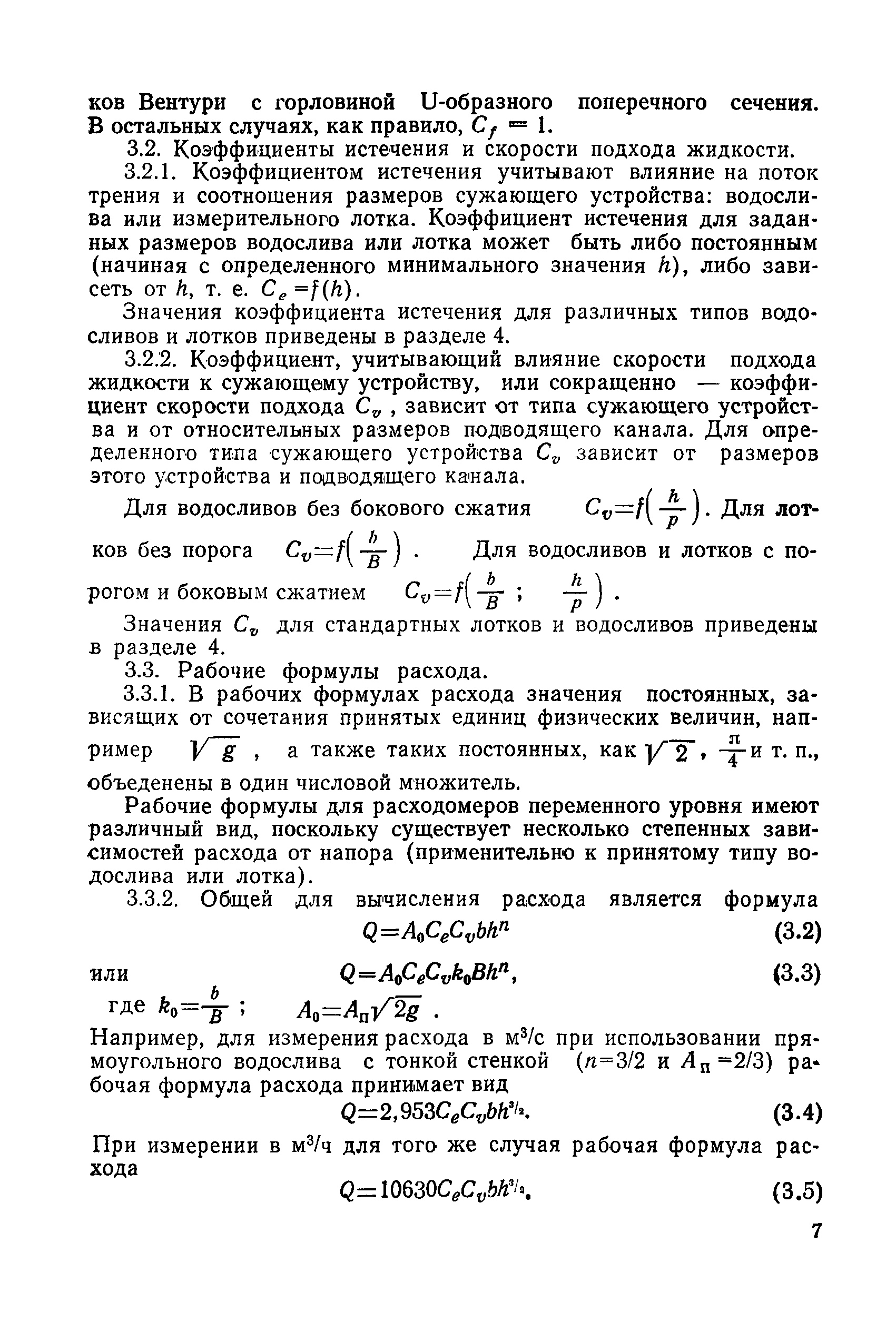

3. Основные гидравлические зависимости при измерении расхода водосливами и лотками

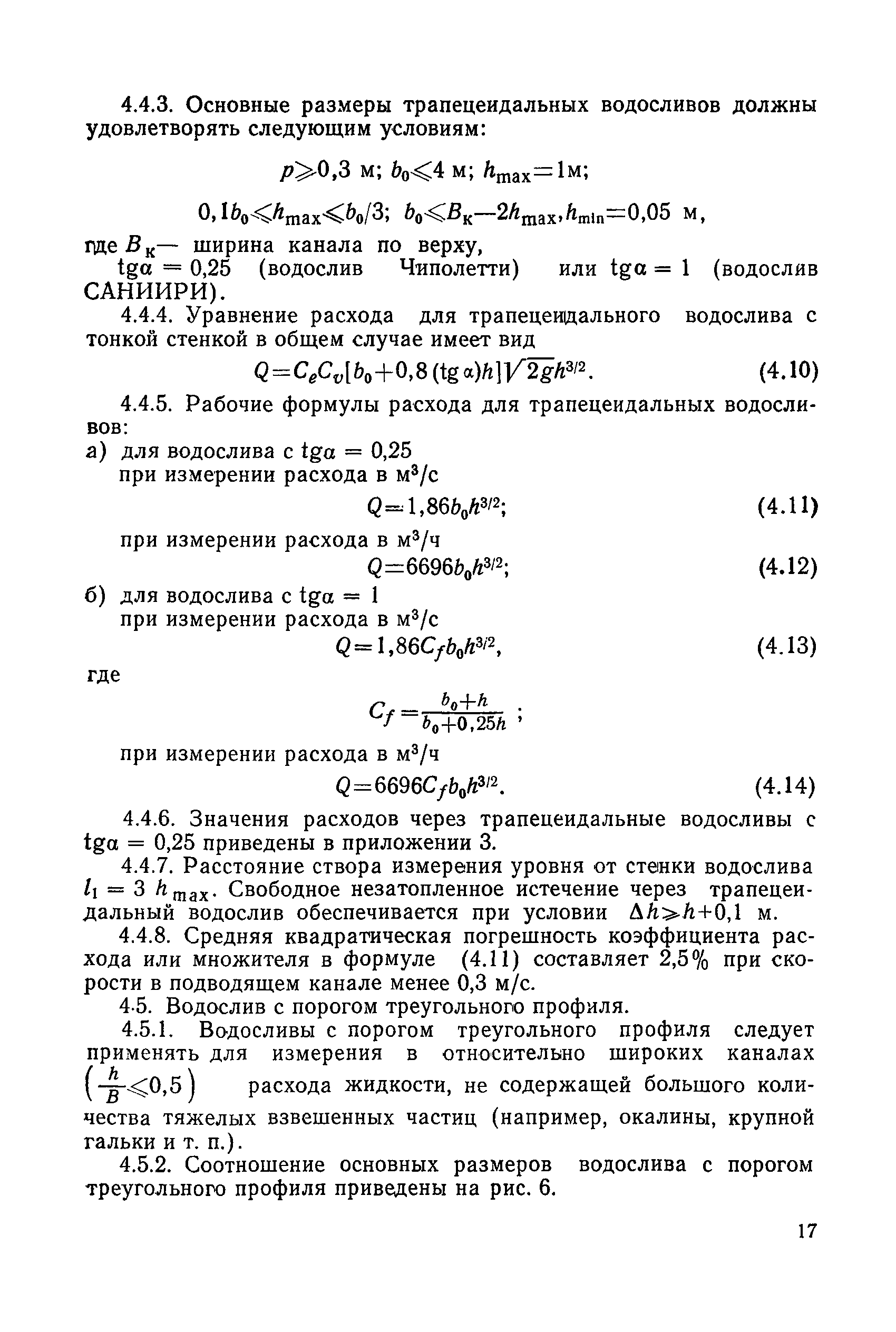

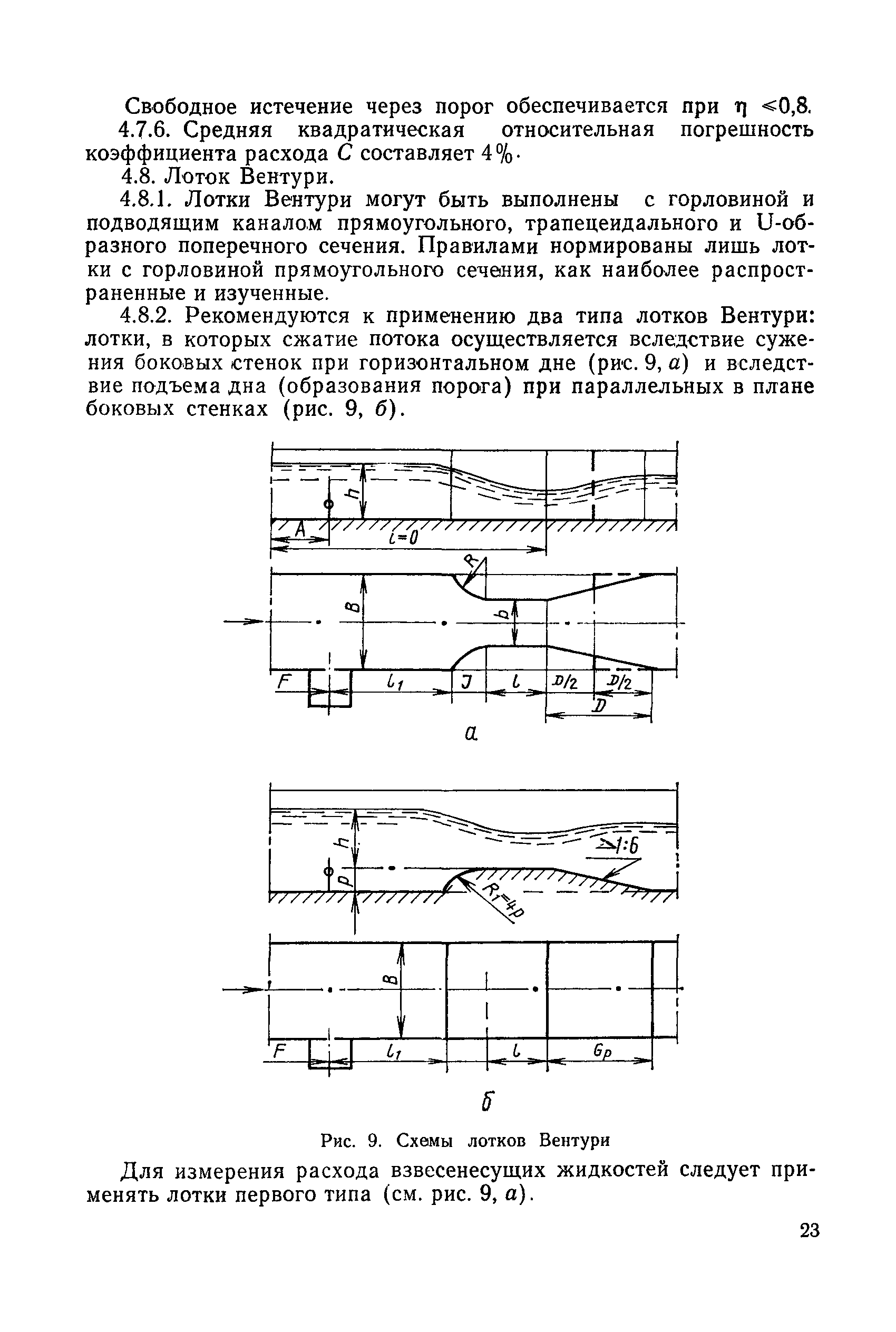

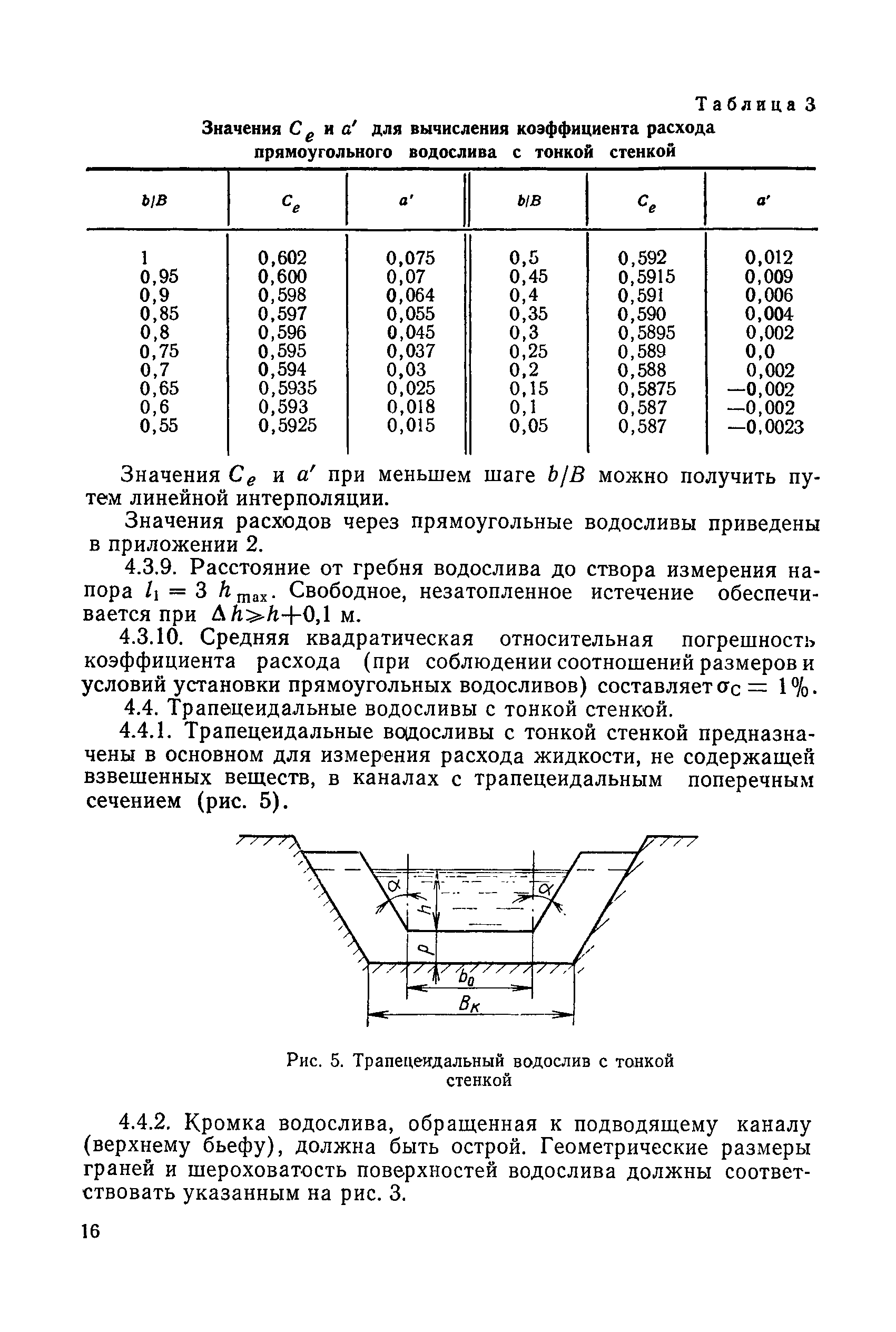

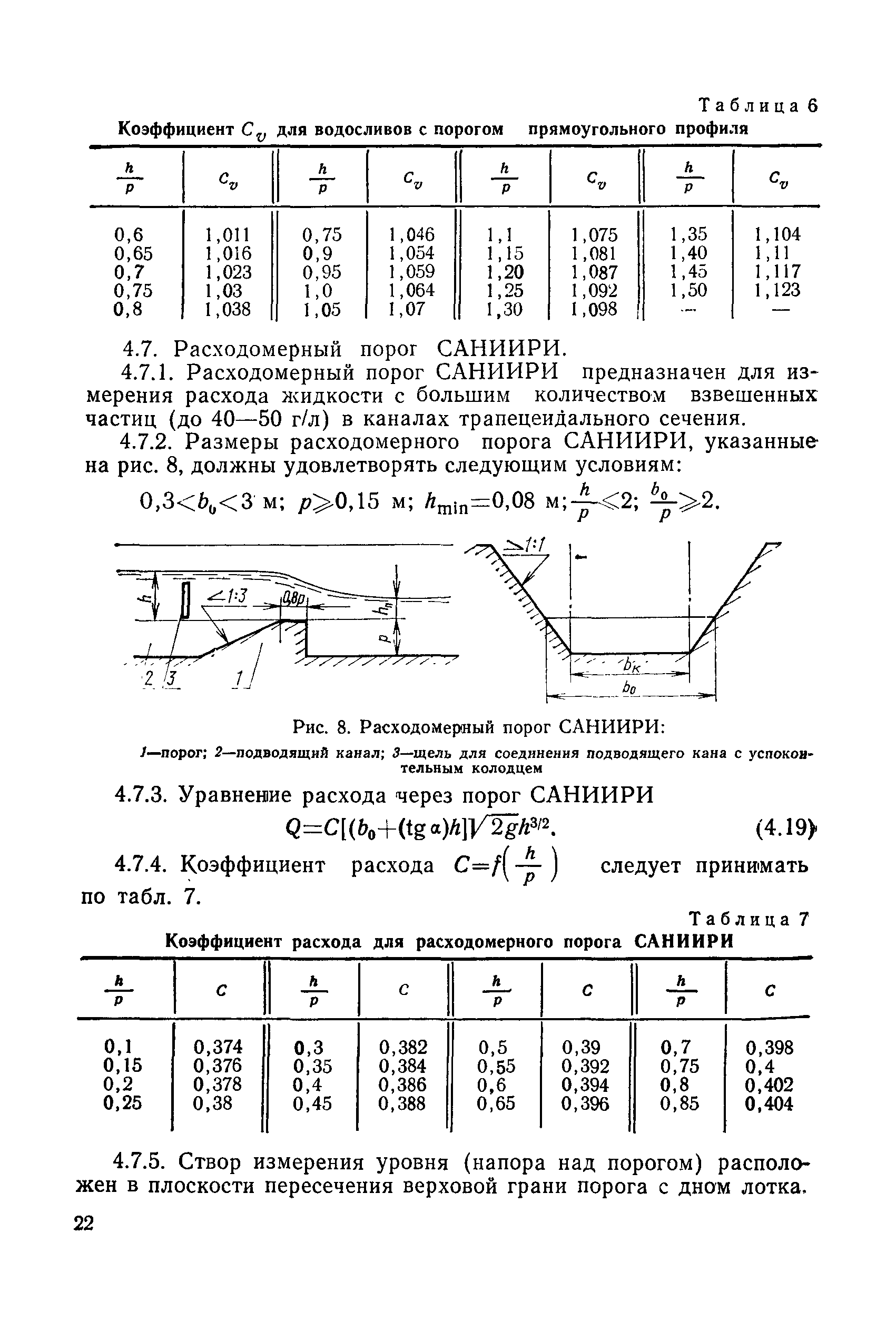

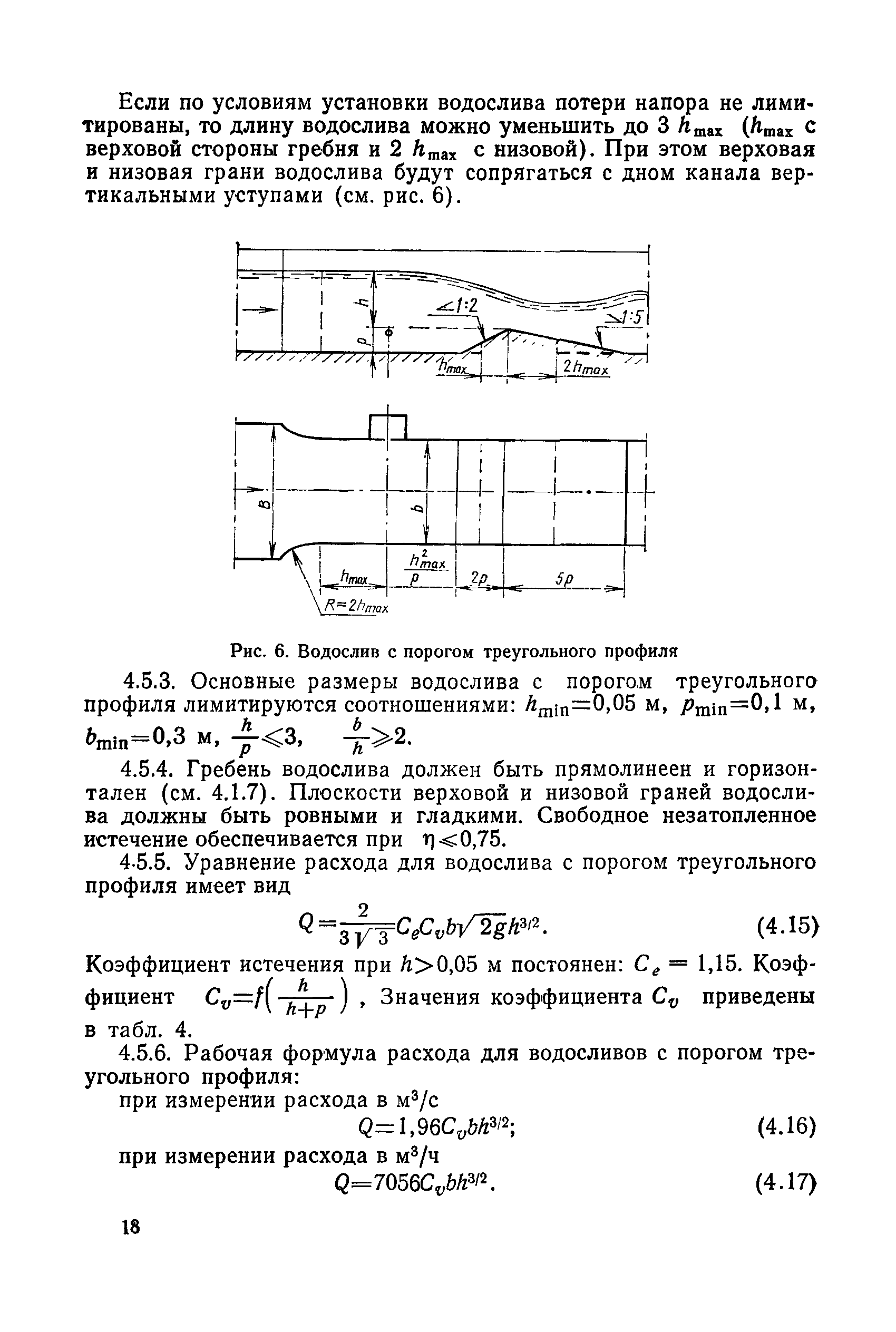

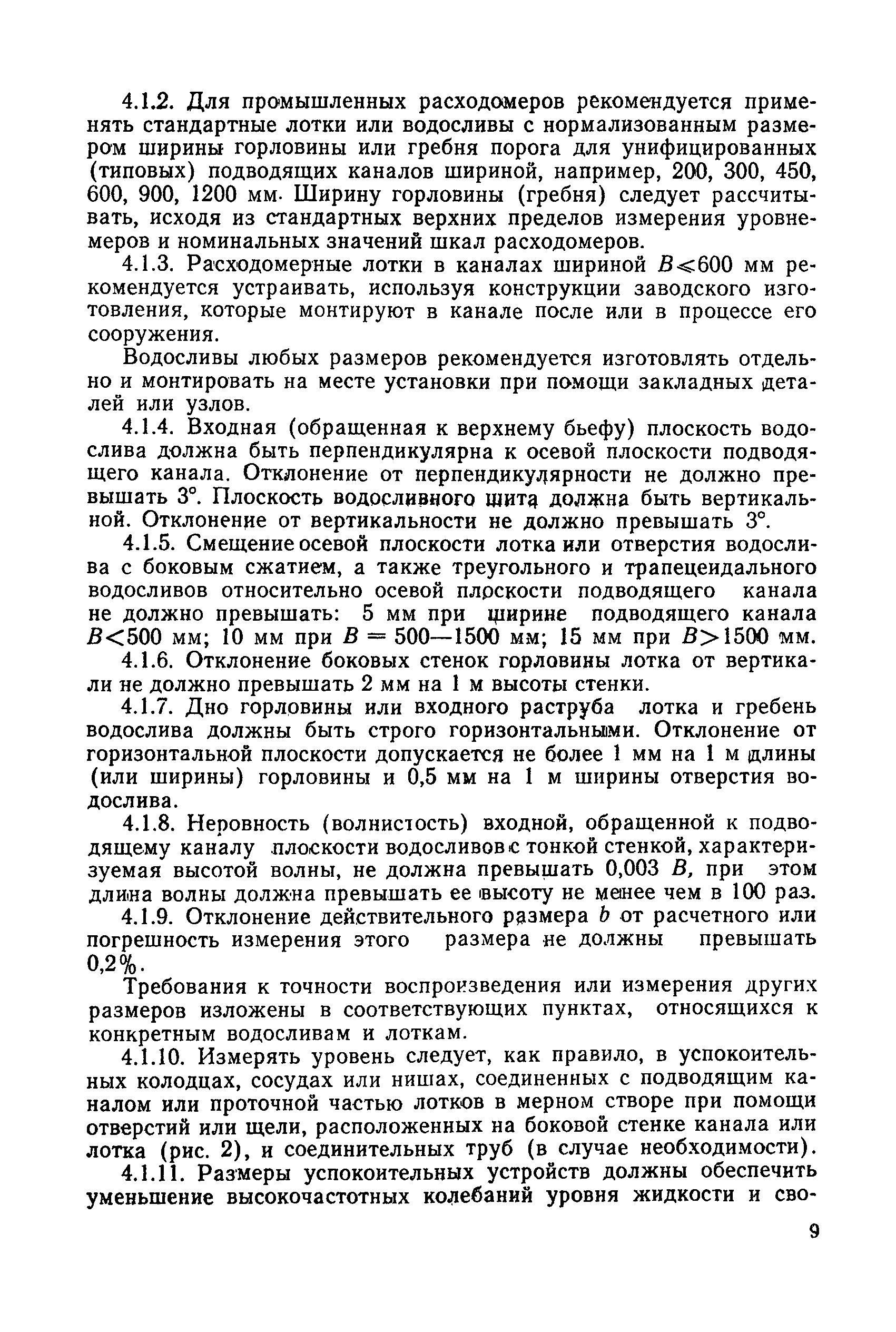

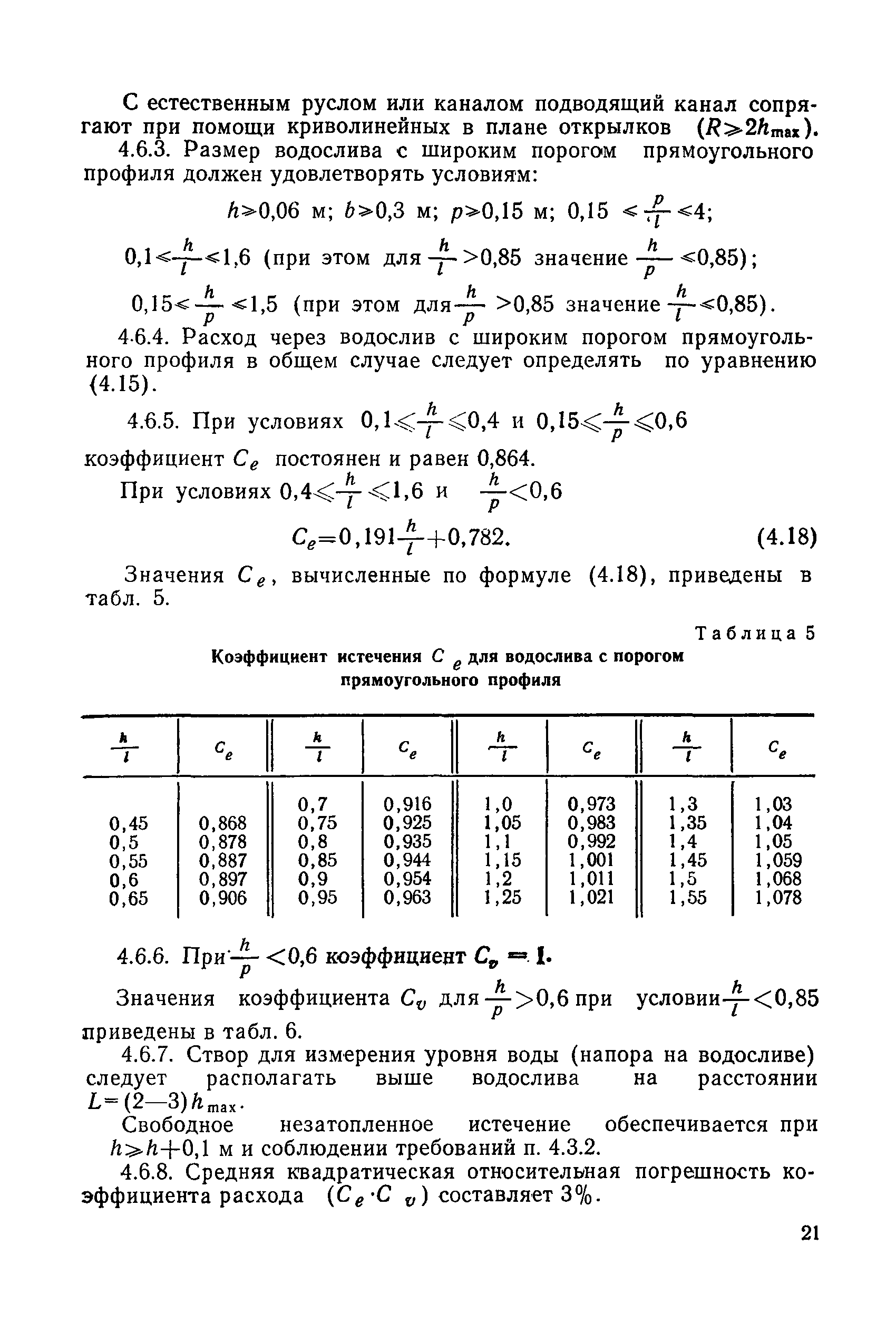

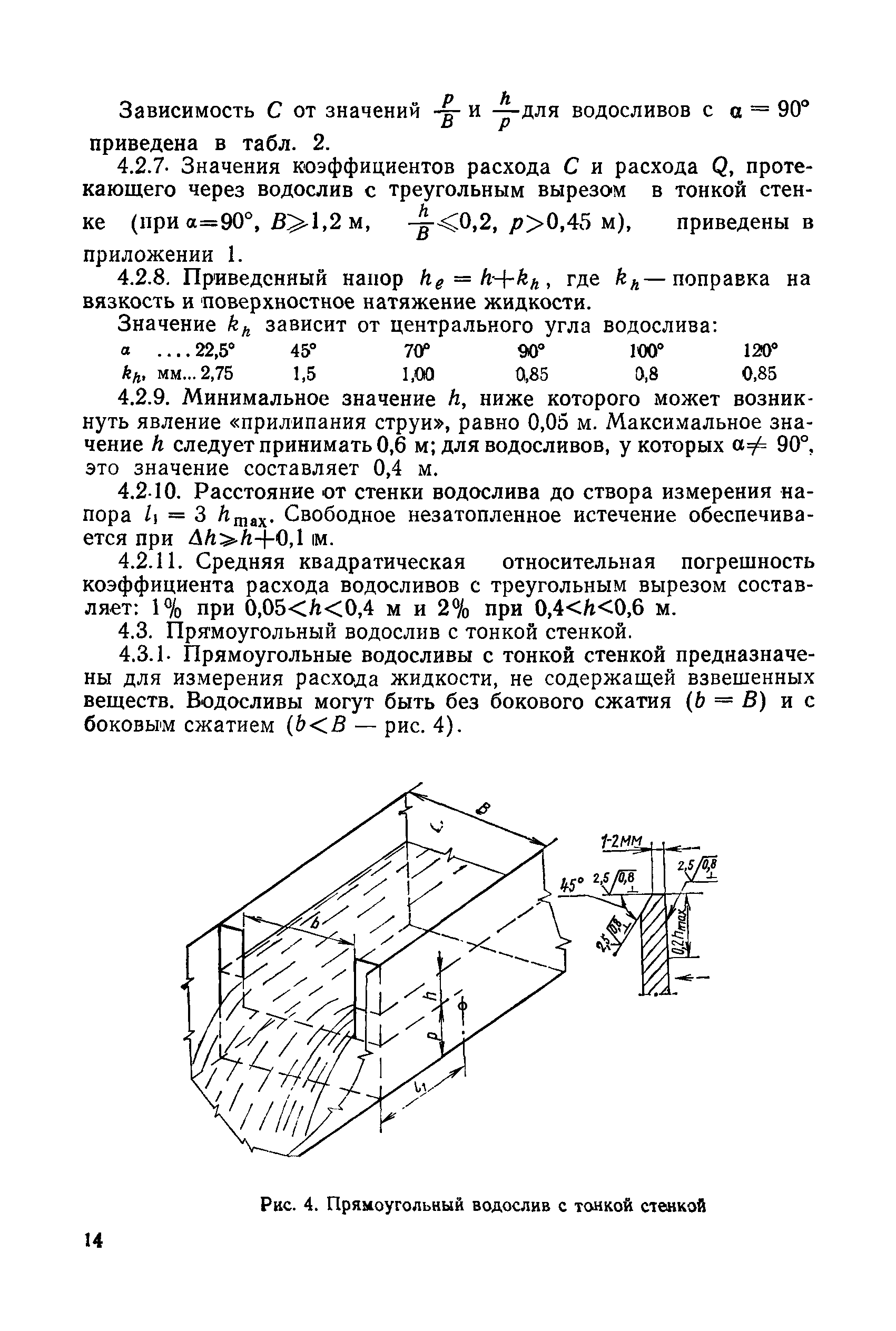

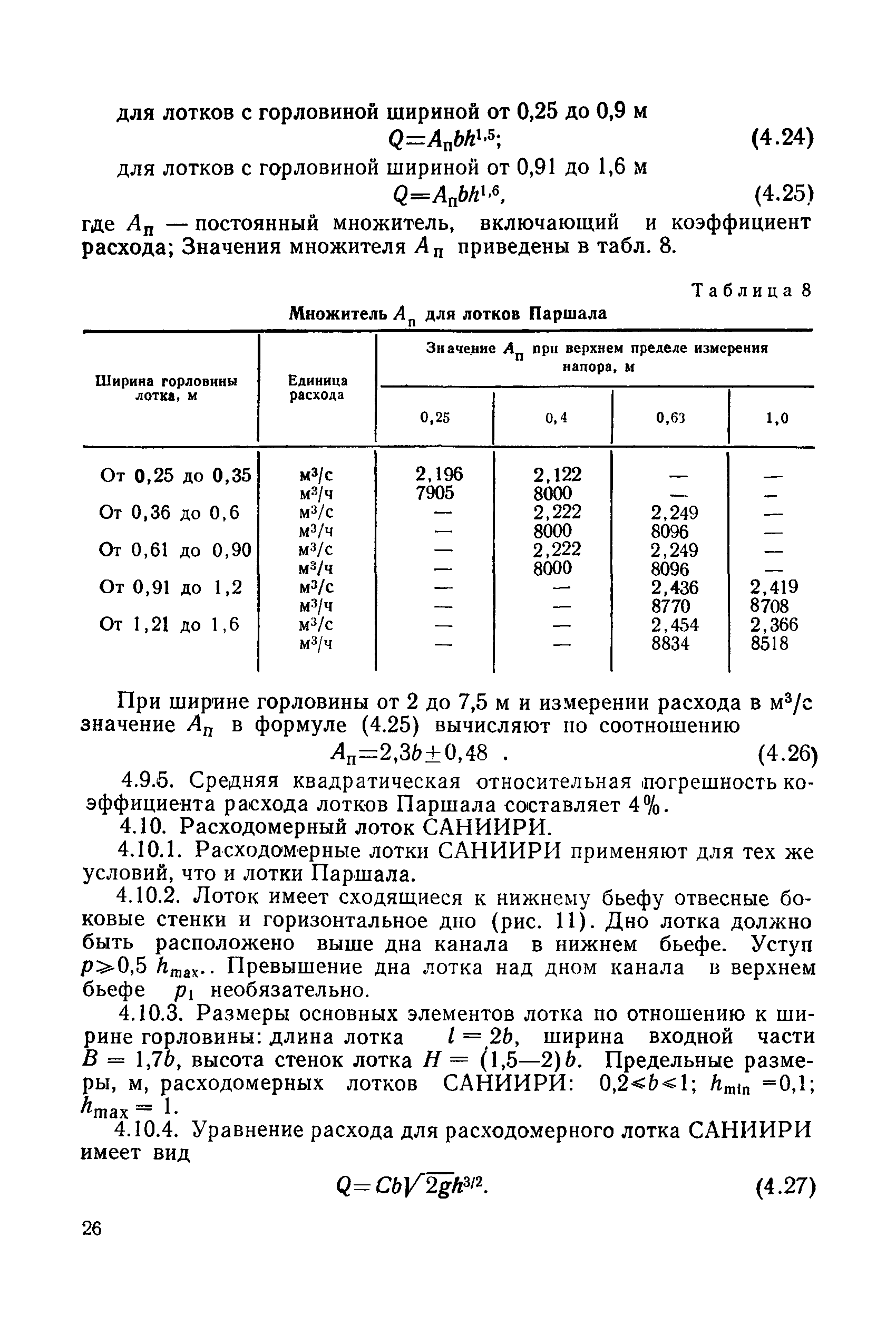

4. Требования к стандартным водосливам и лоткам

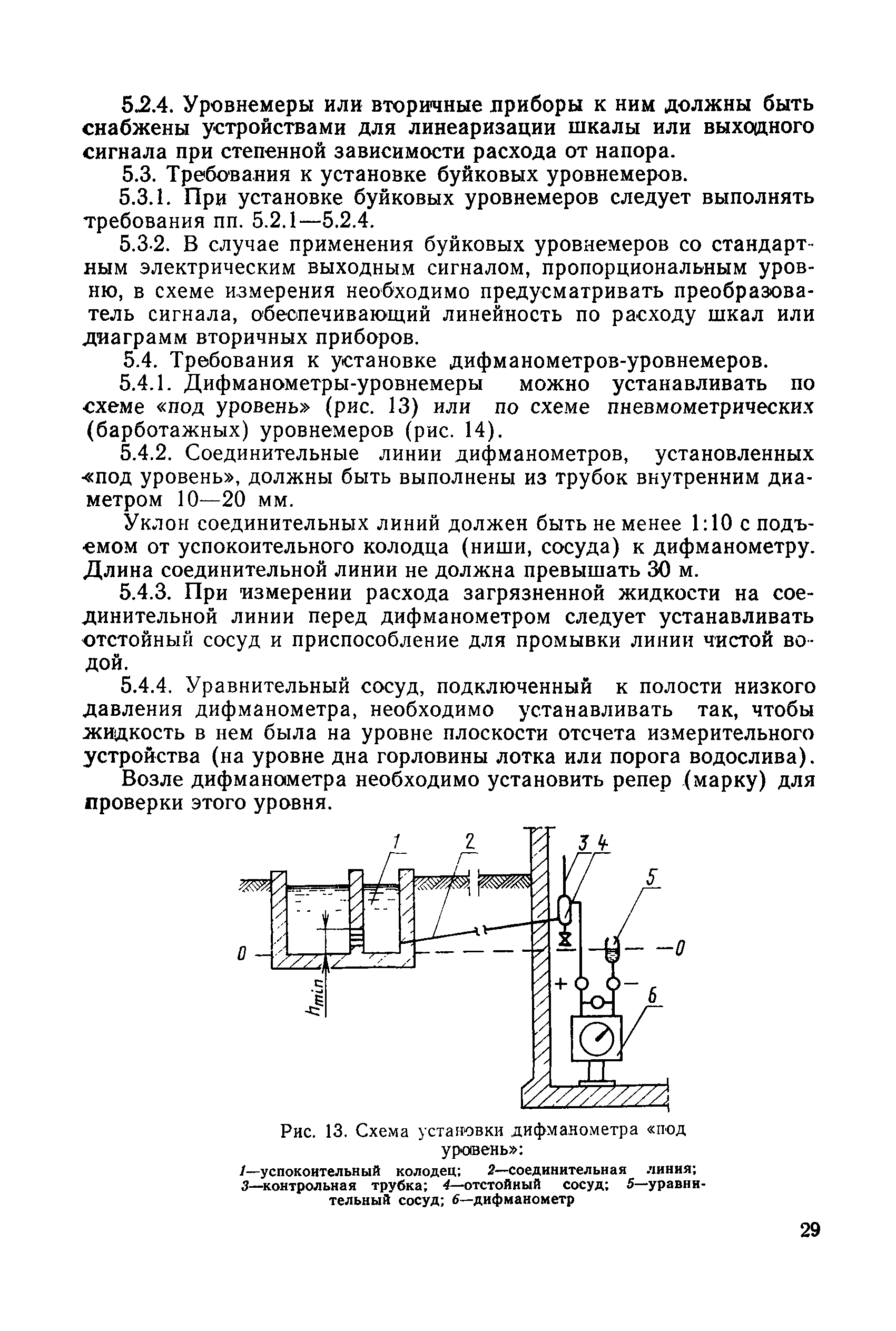

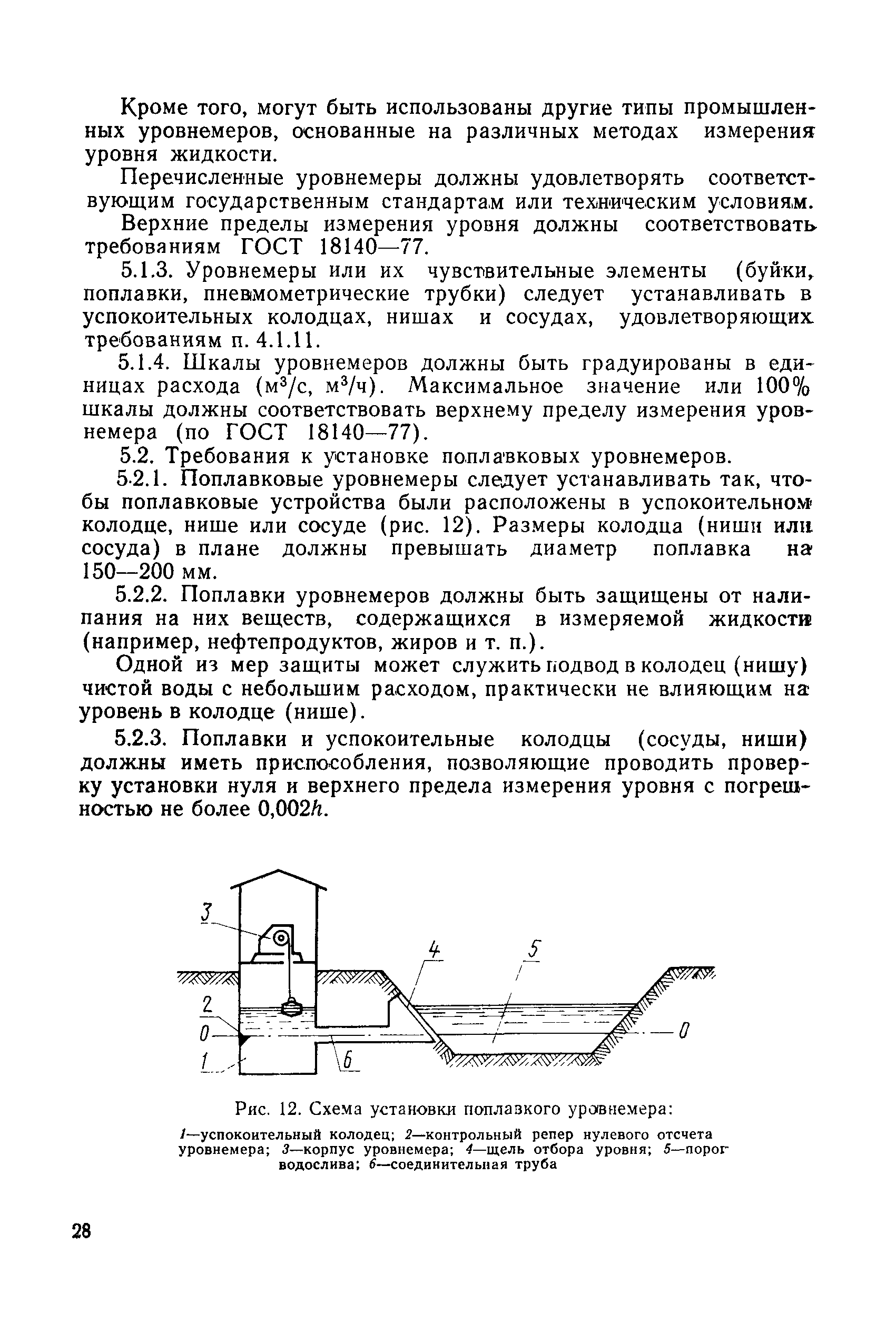

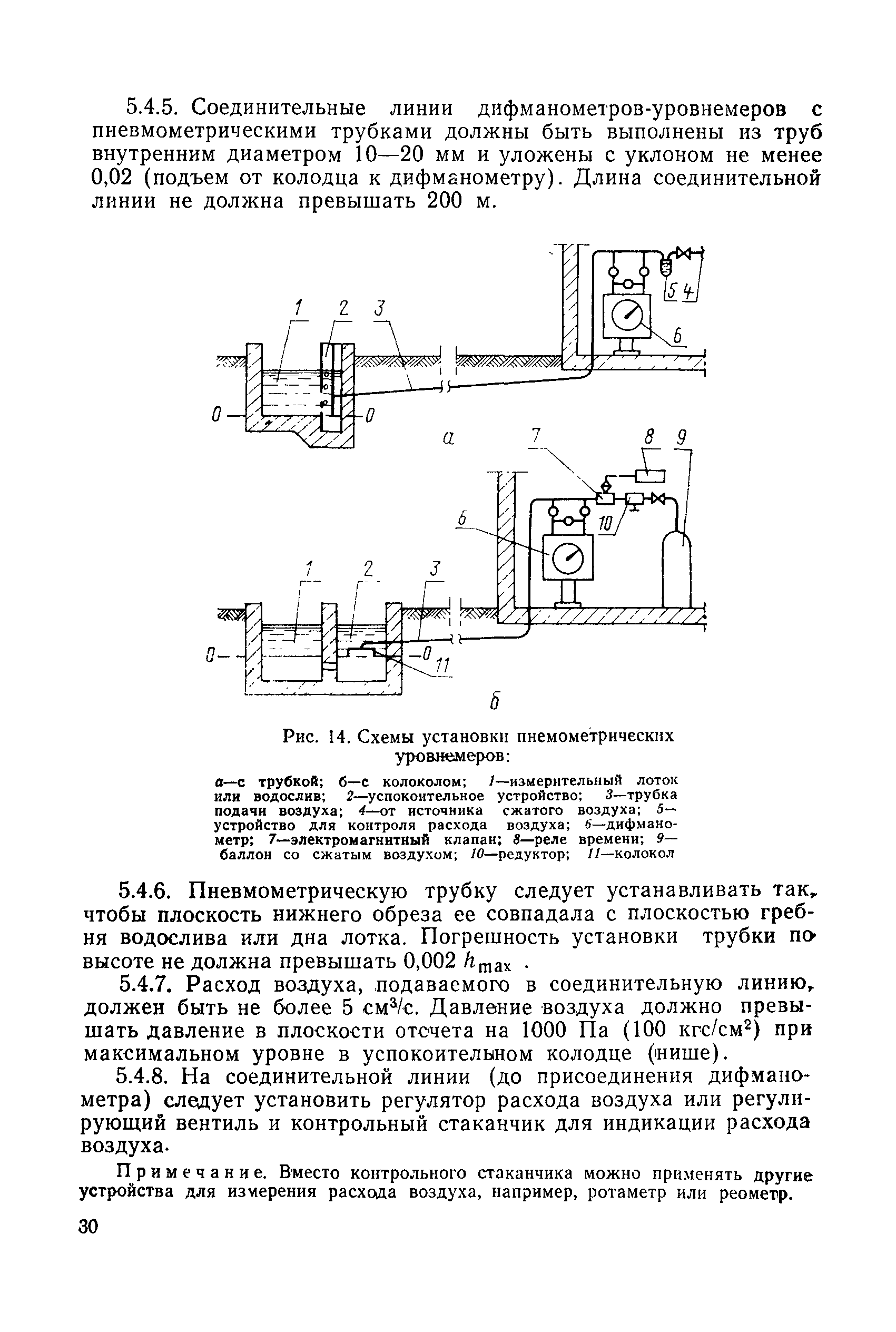

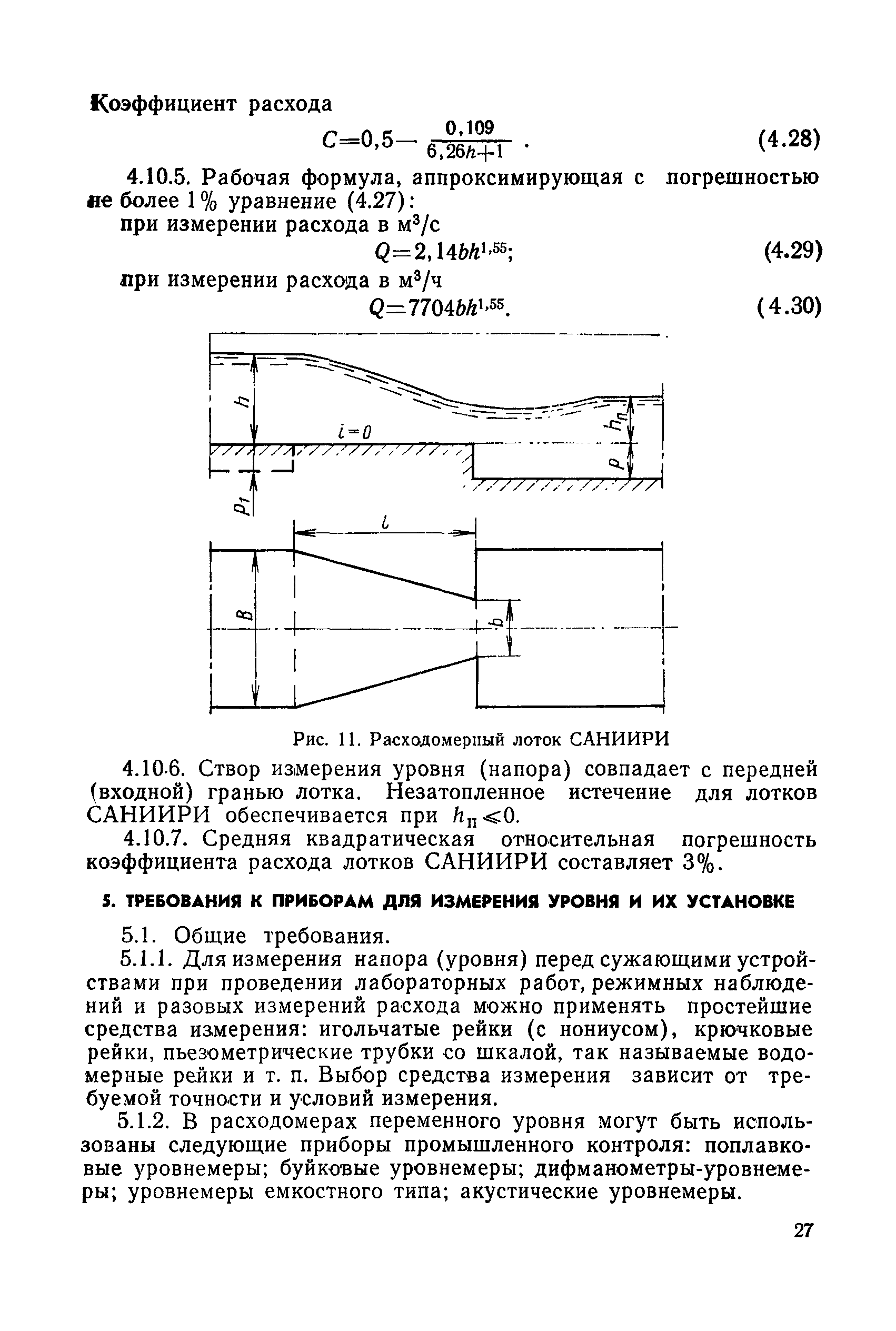

5. Требования к приборам для измерения уровня и их установке

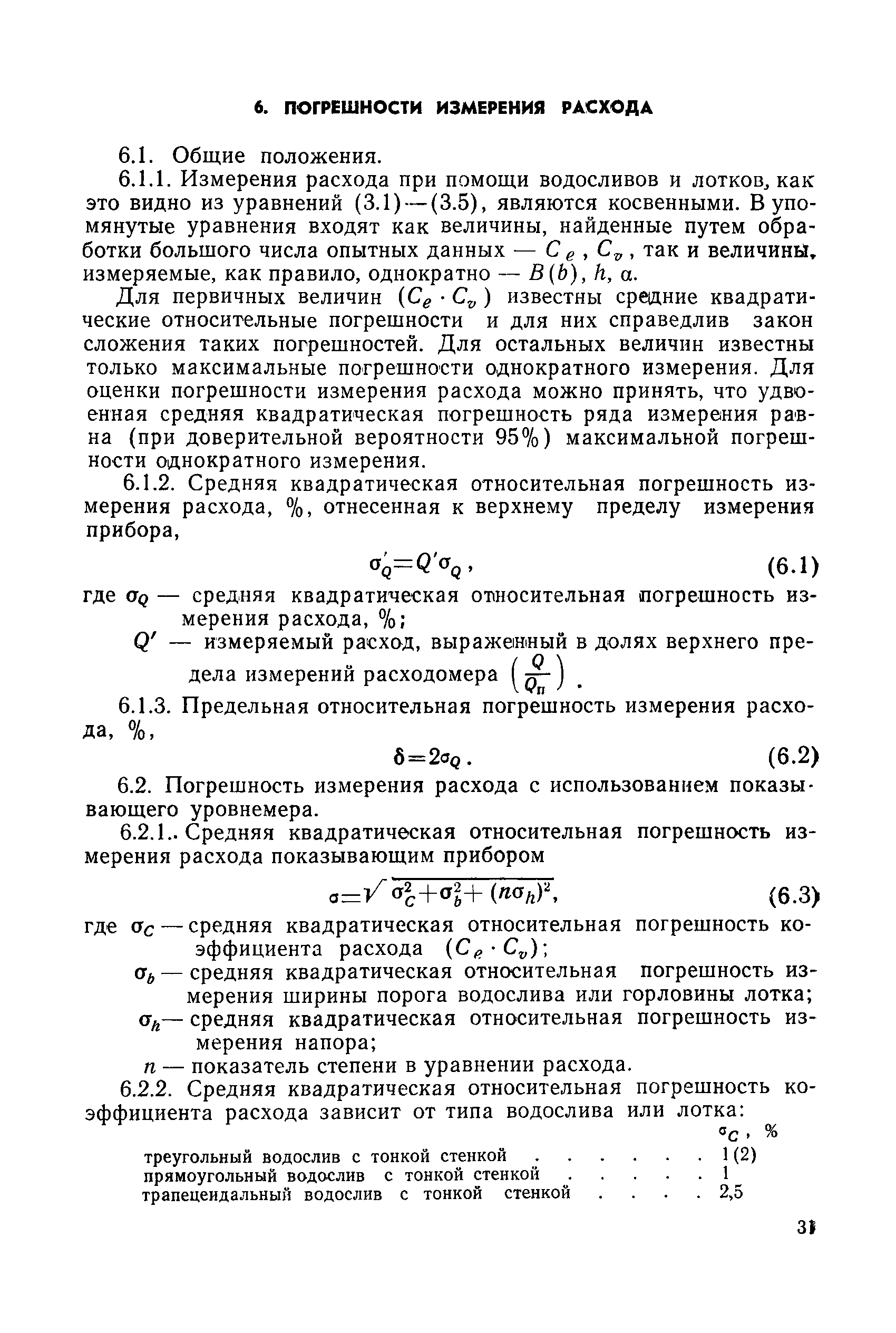

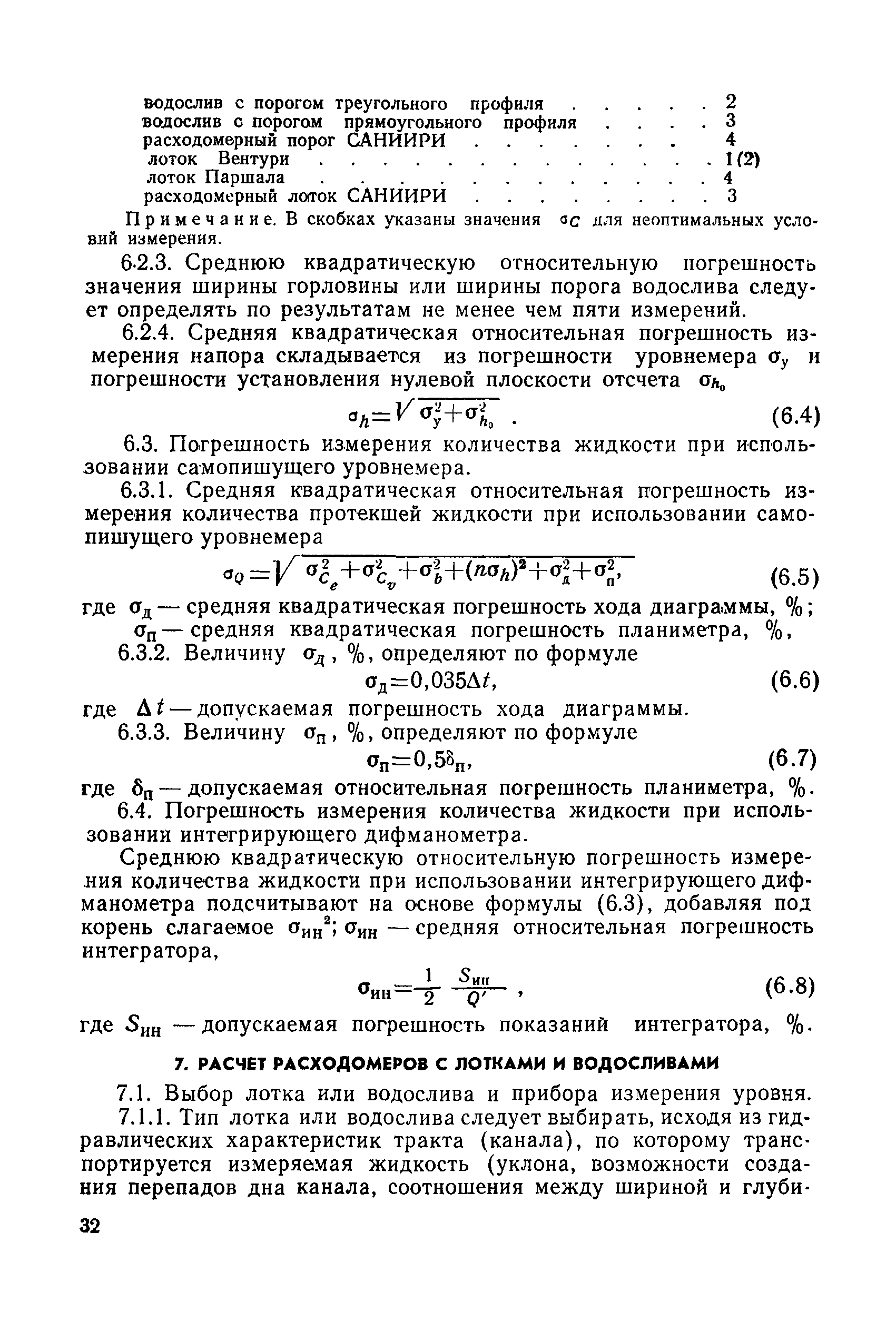

6. Погрешности измерения расхода

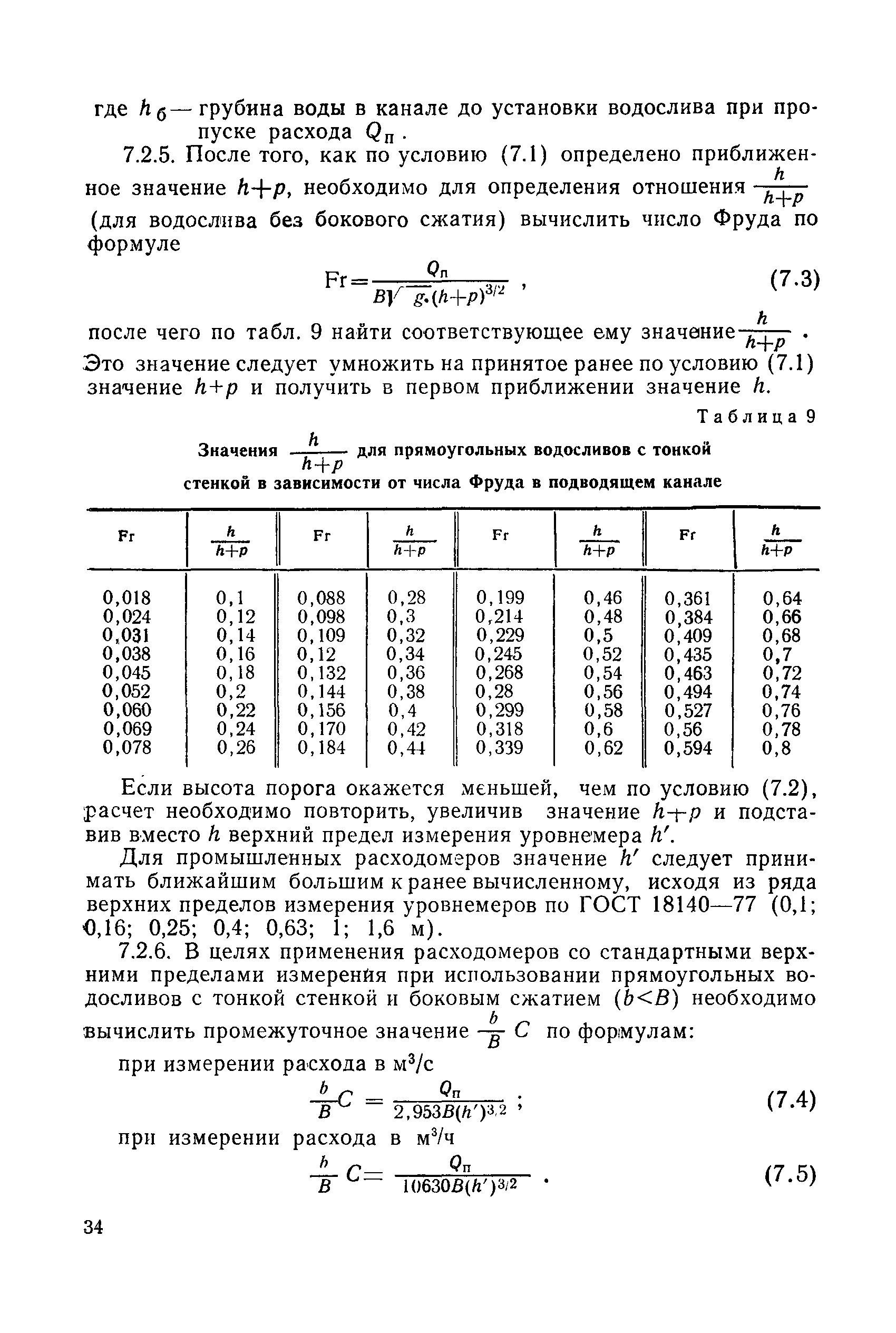

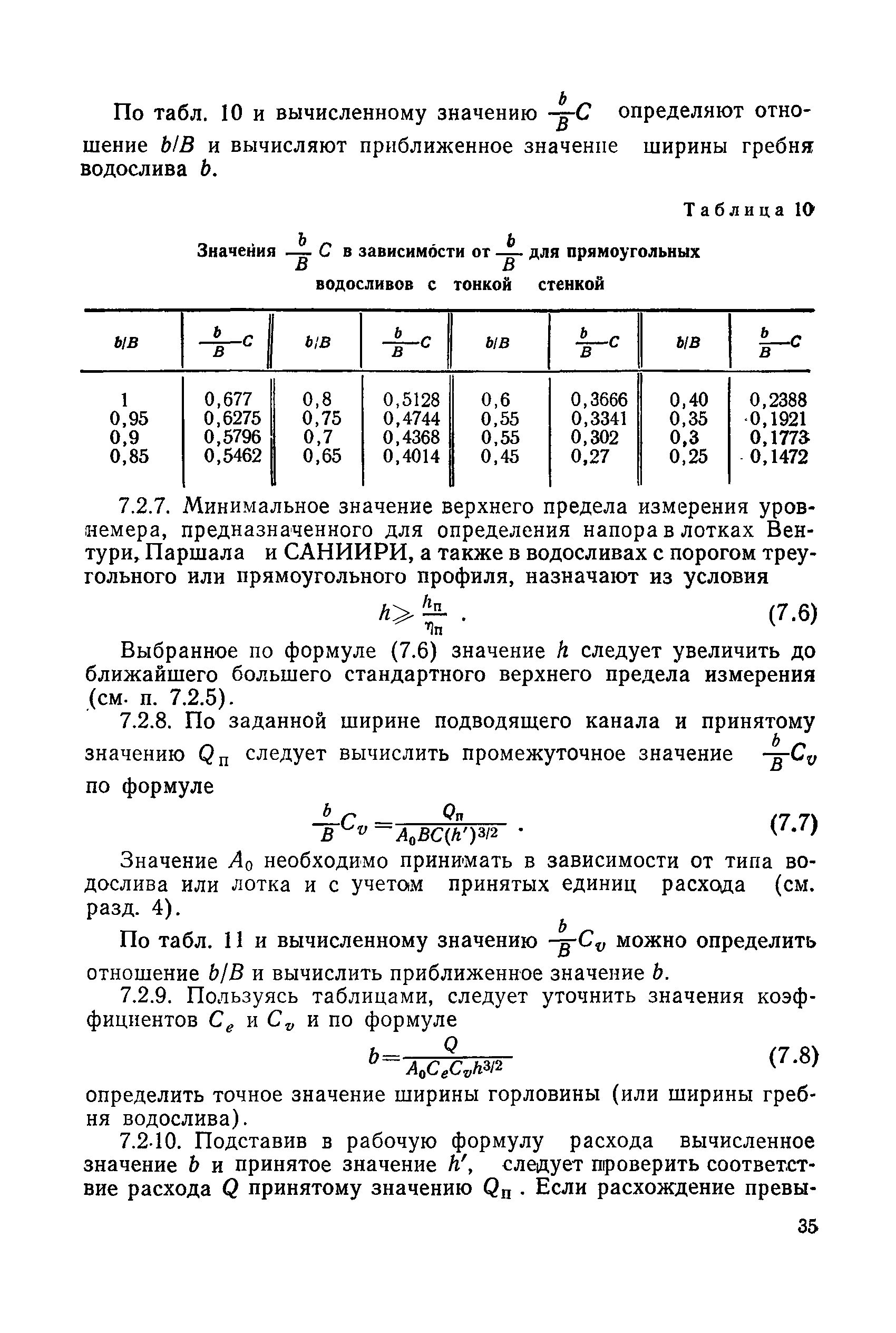

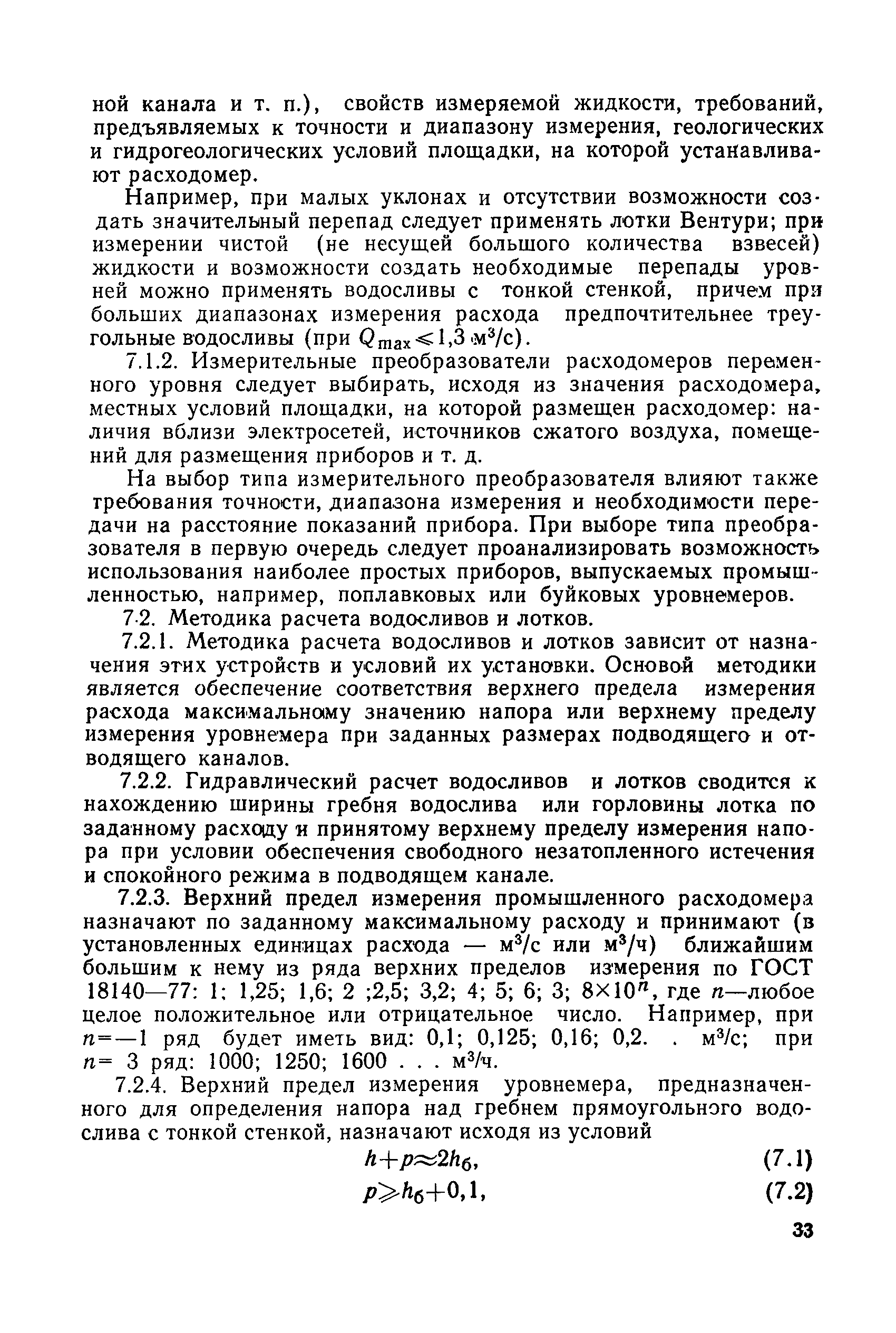

7. Расчет расходомеров с лотками и водосливами

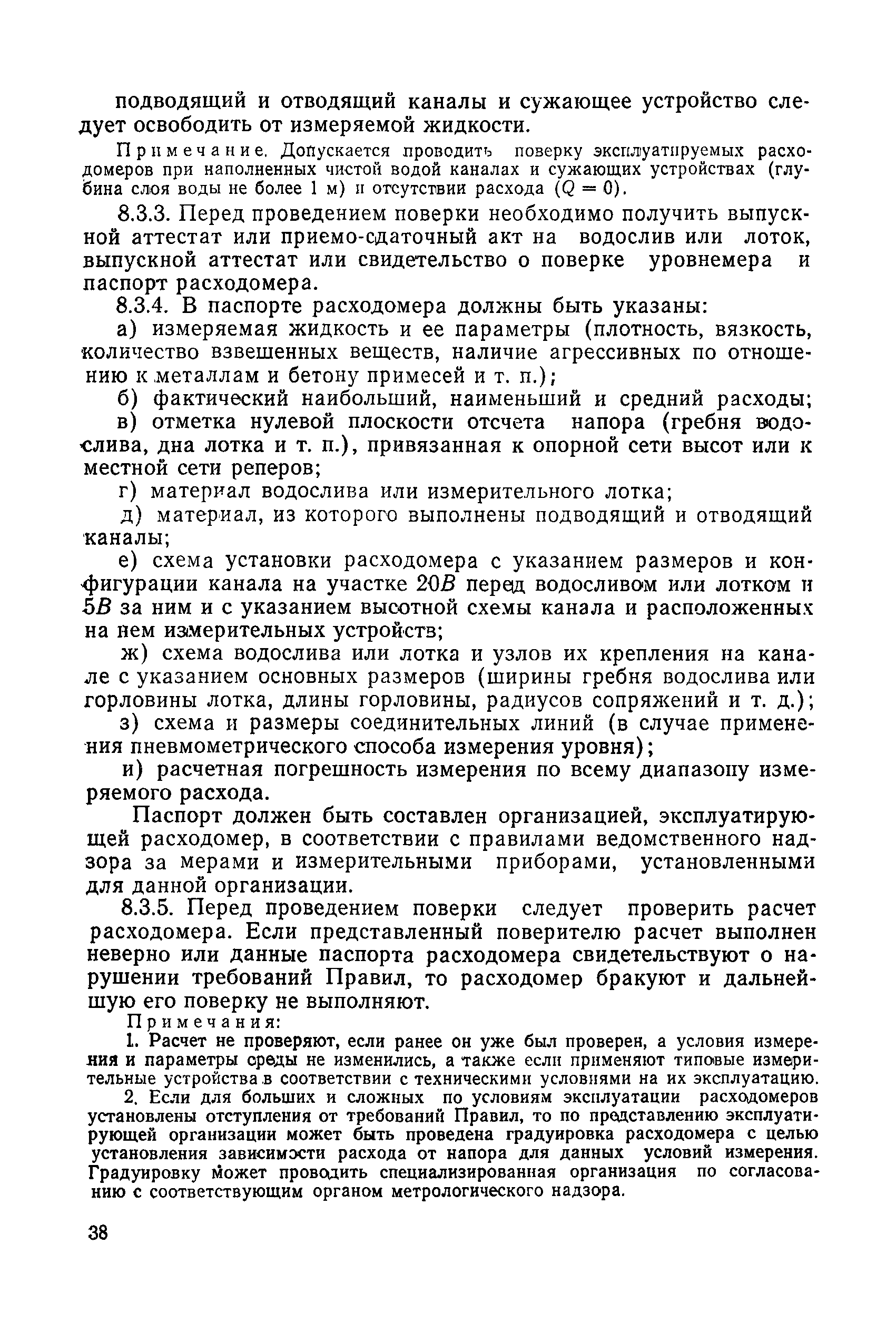

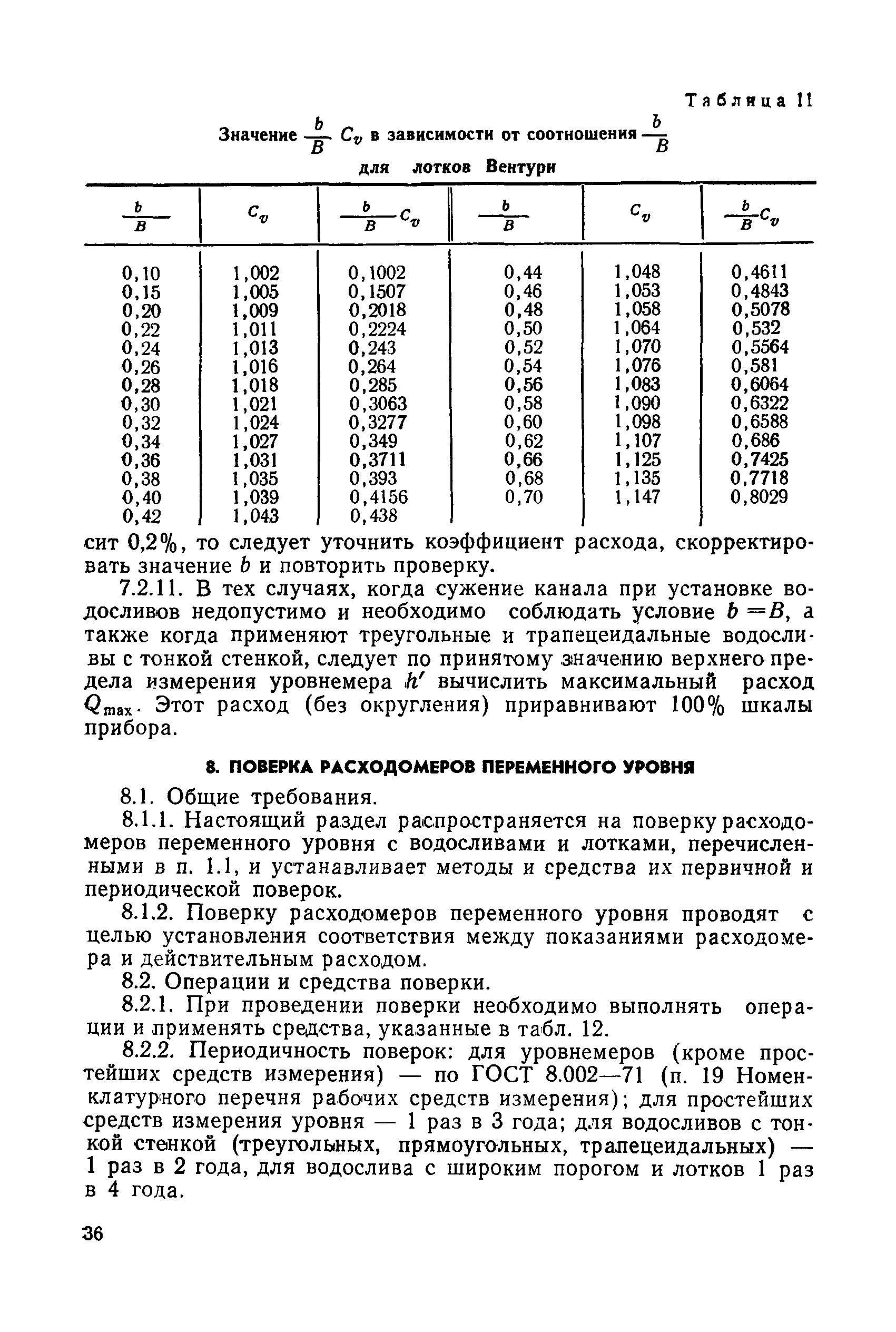

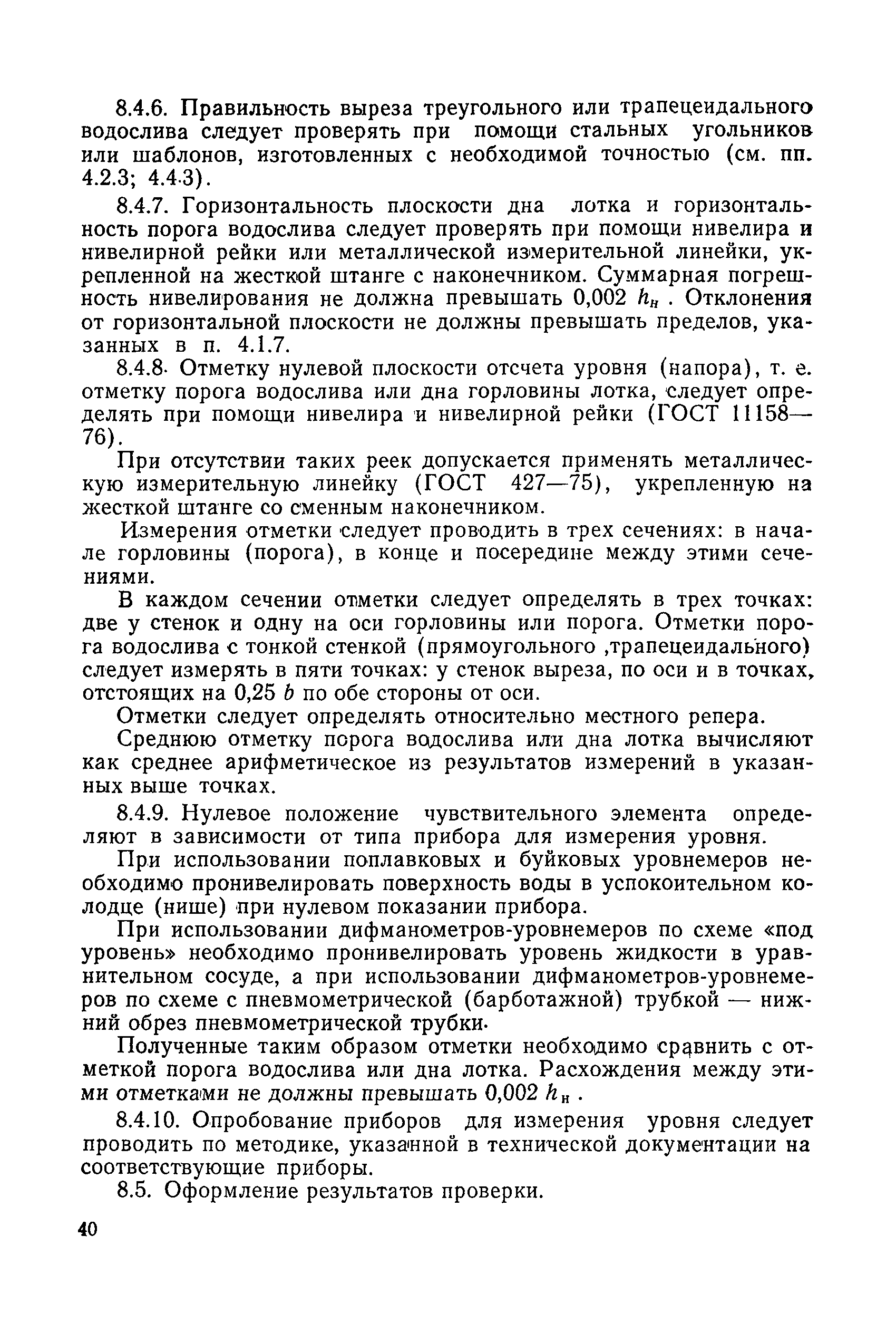

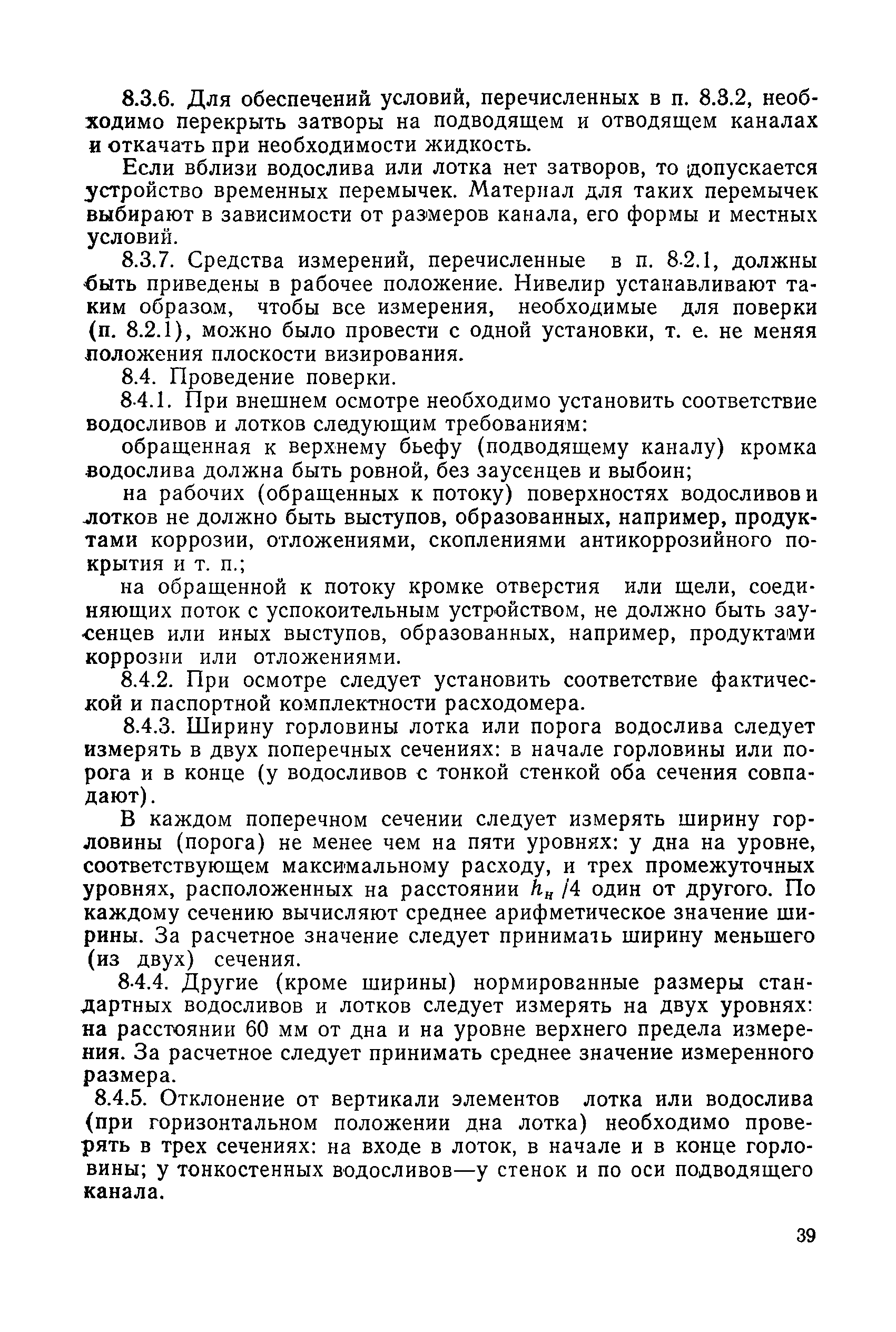

8. Поверка расходомеров переменного уровни

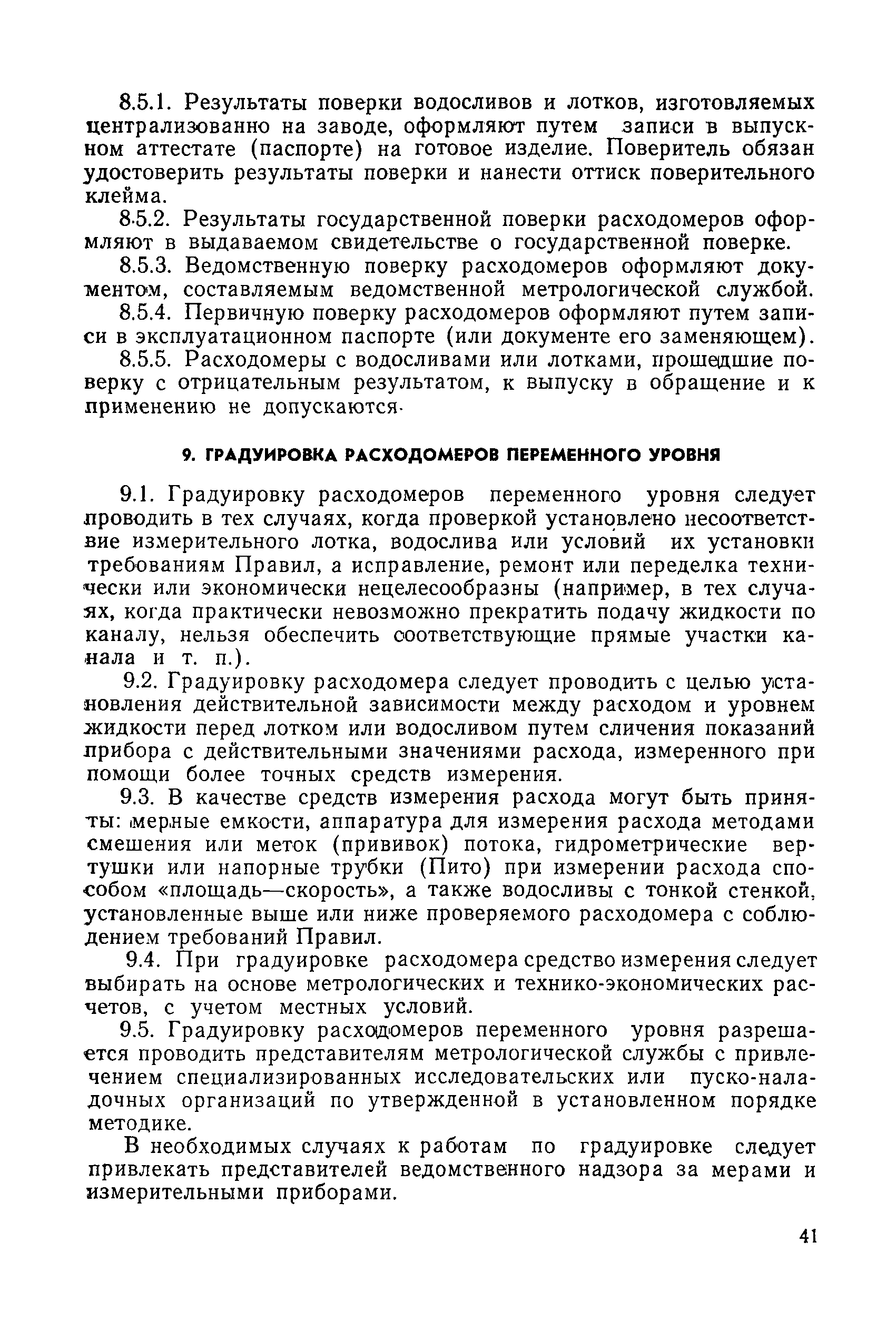

9. Градуировка расходомеров переменного уровня

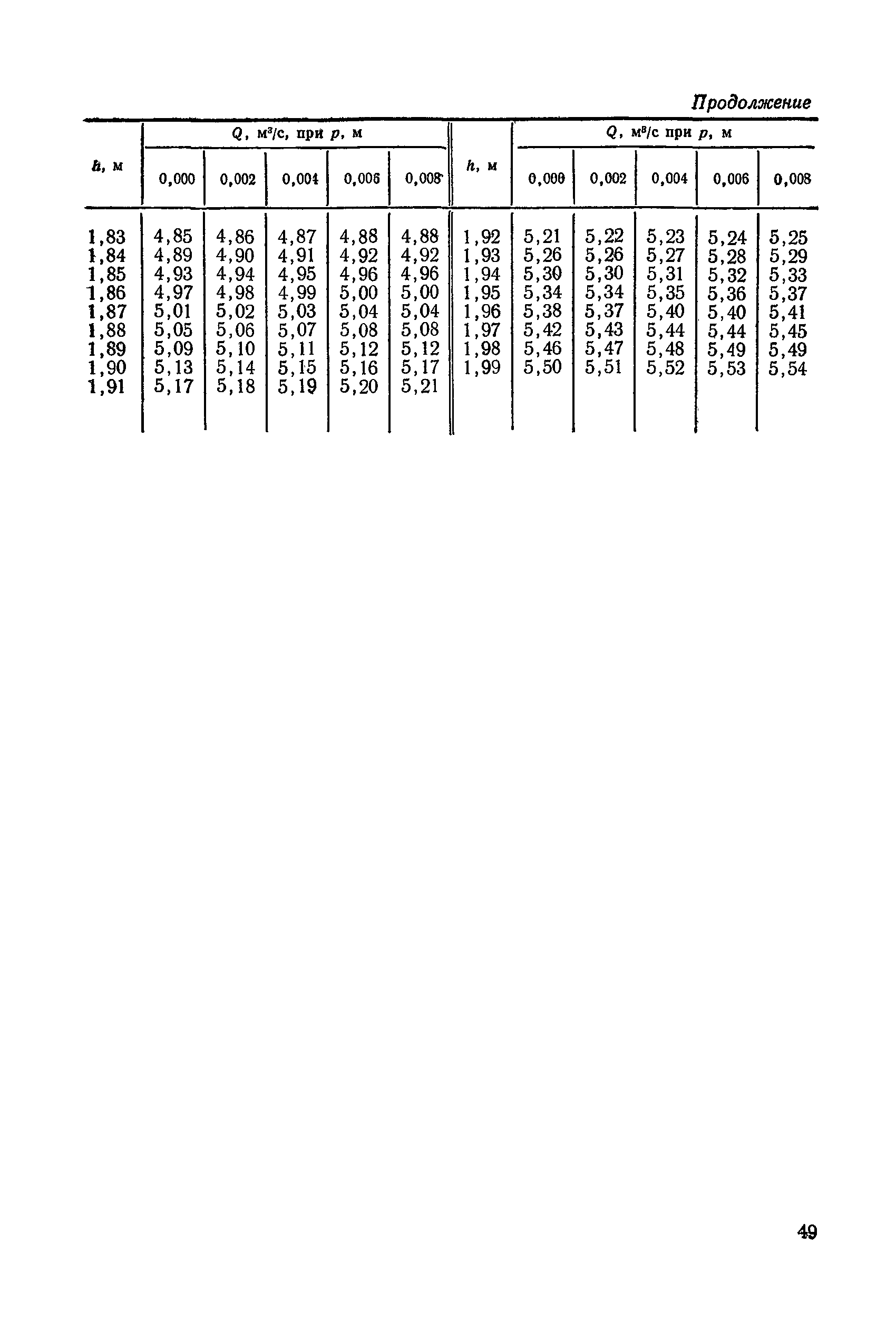

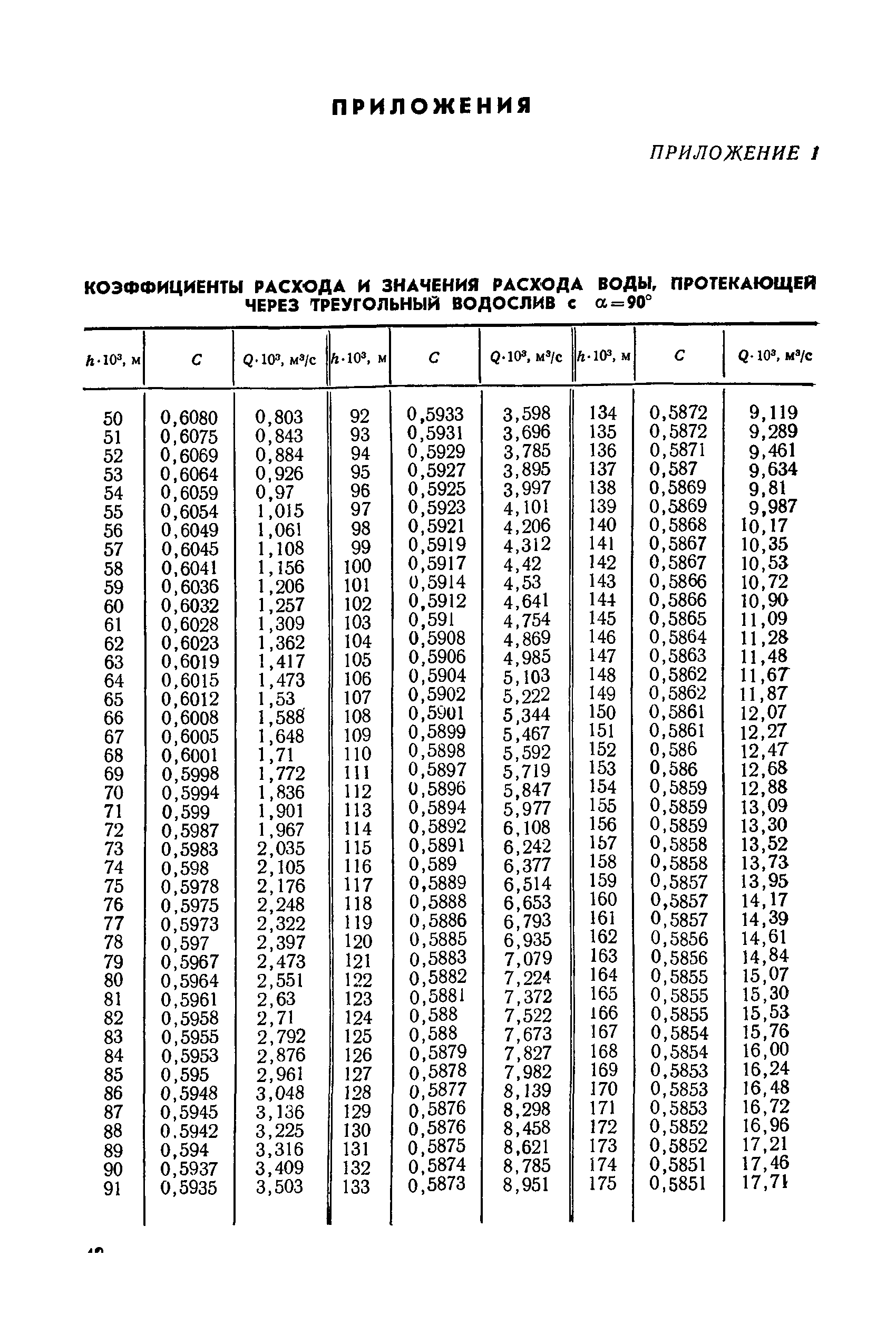

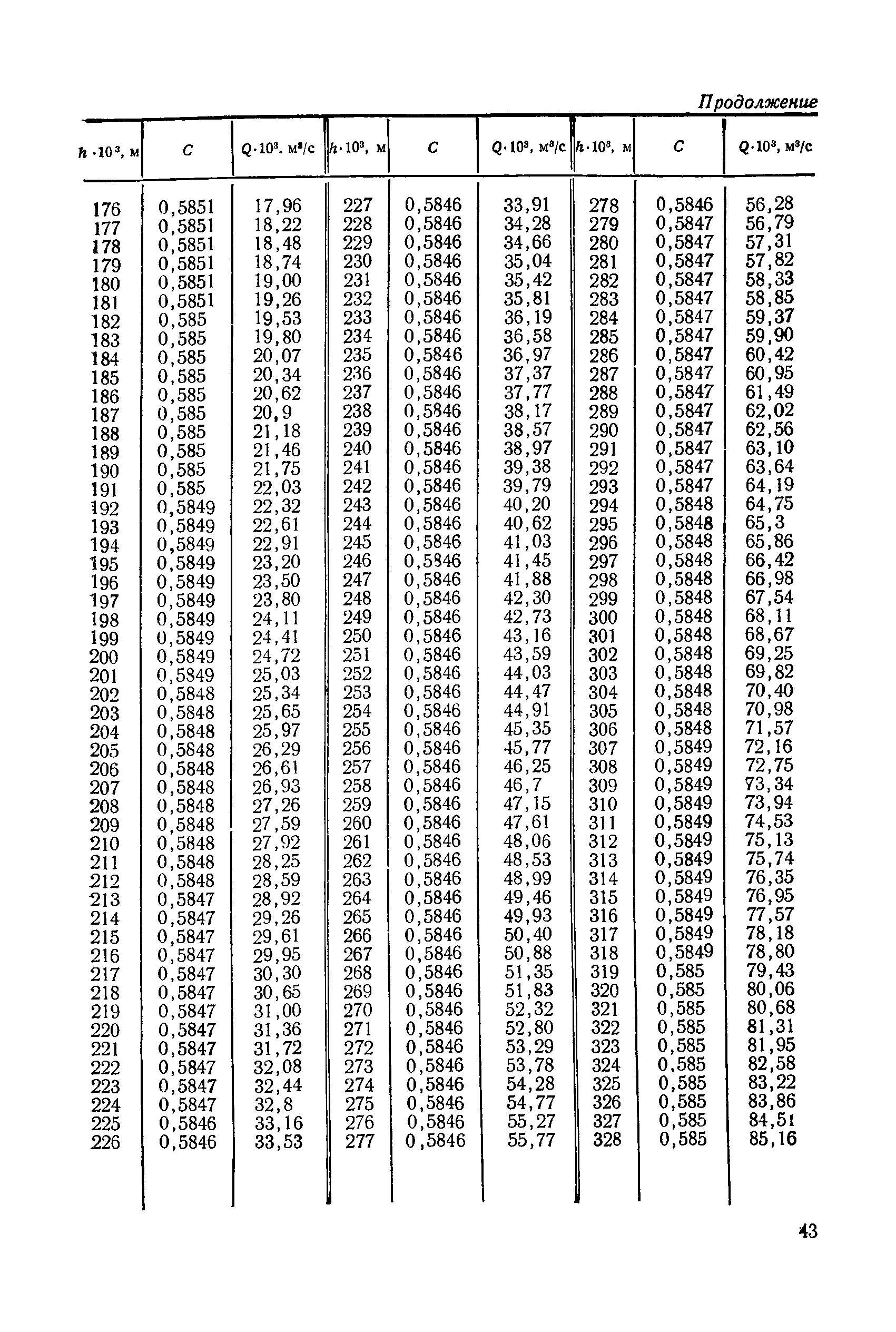

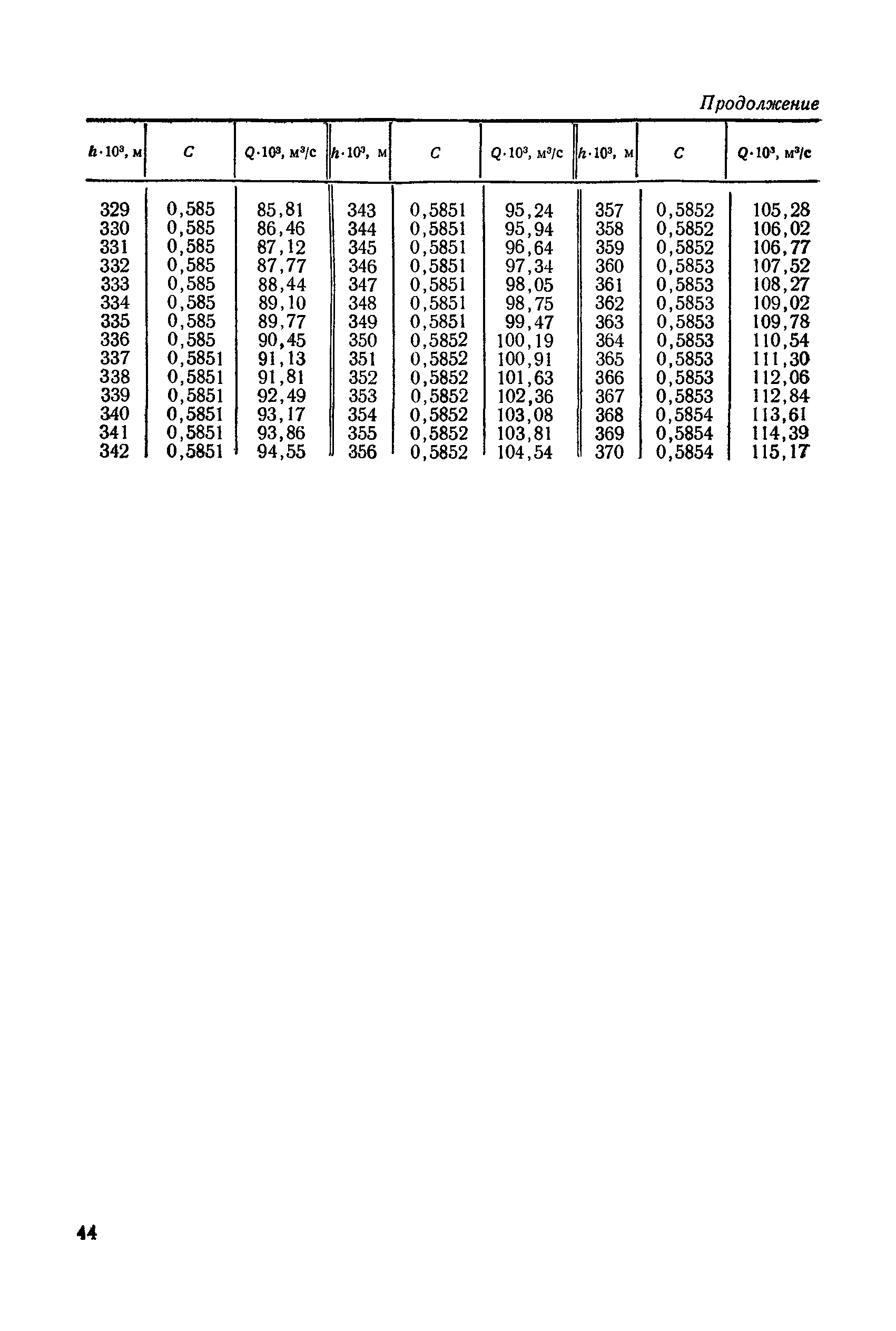

Приложение 1. Коэффициенты расхода и значения расхода воды, протекающей через треугольный водослив

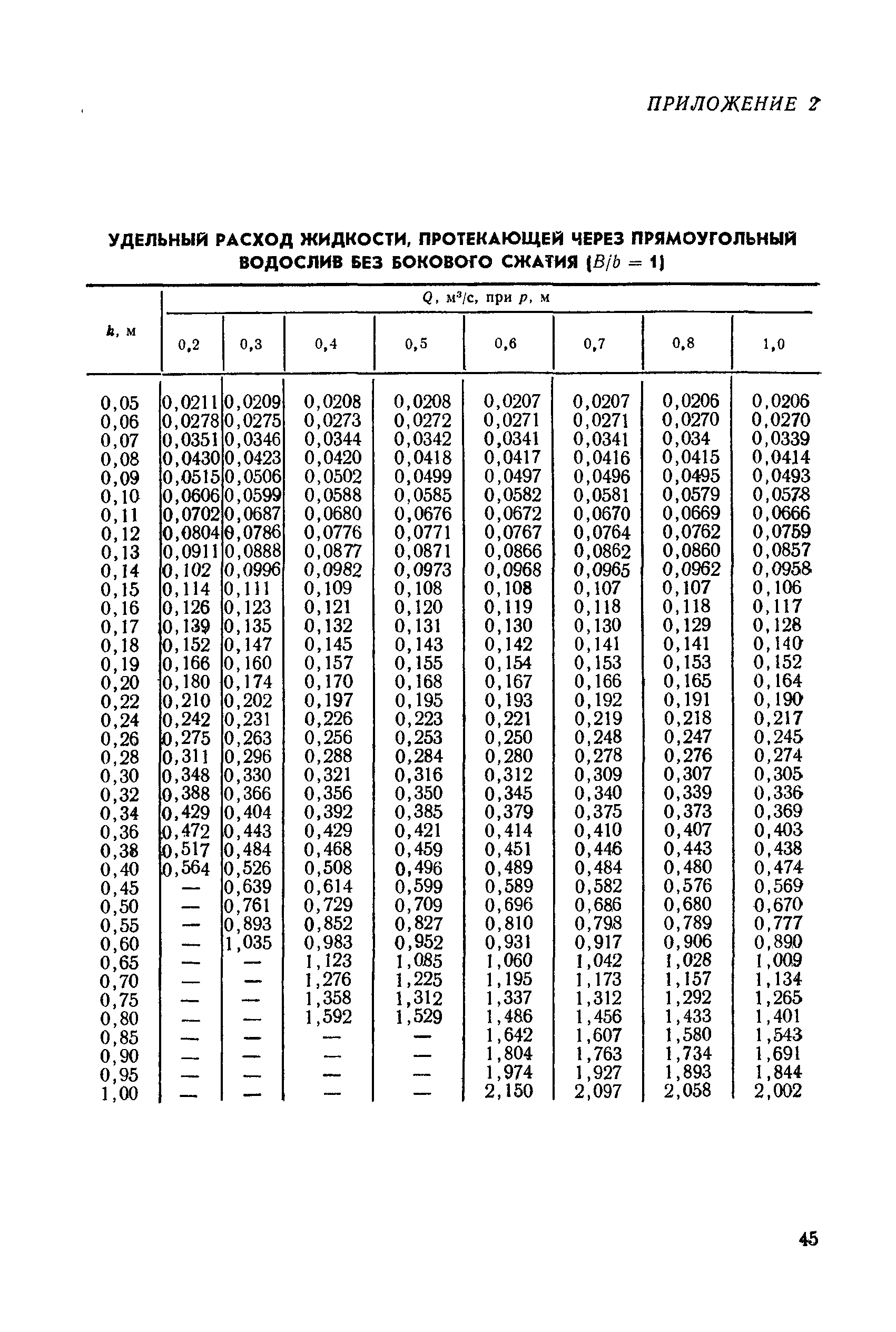

Приложение 2. Удельный расход жидкости, протекающей через прямоугольный водослив без бокового сжатия

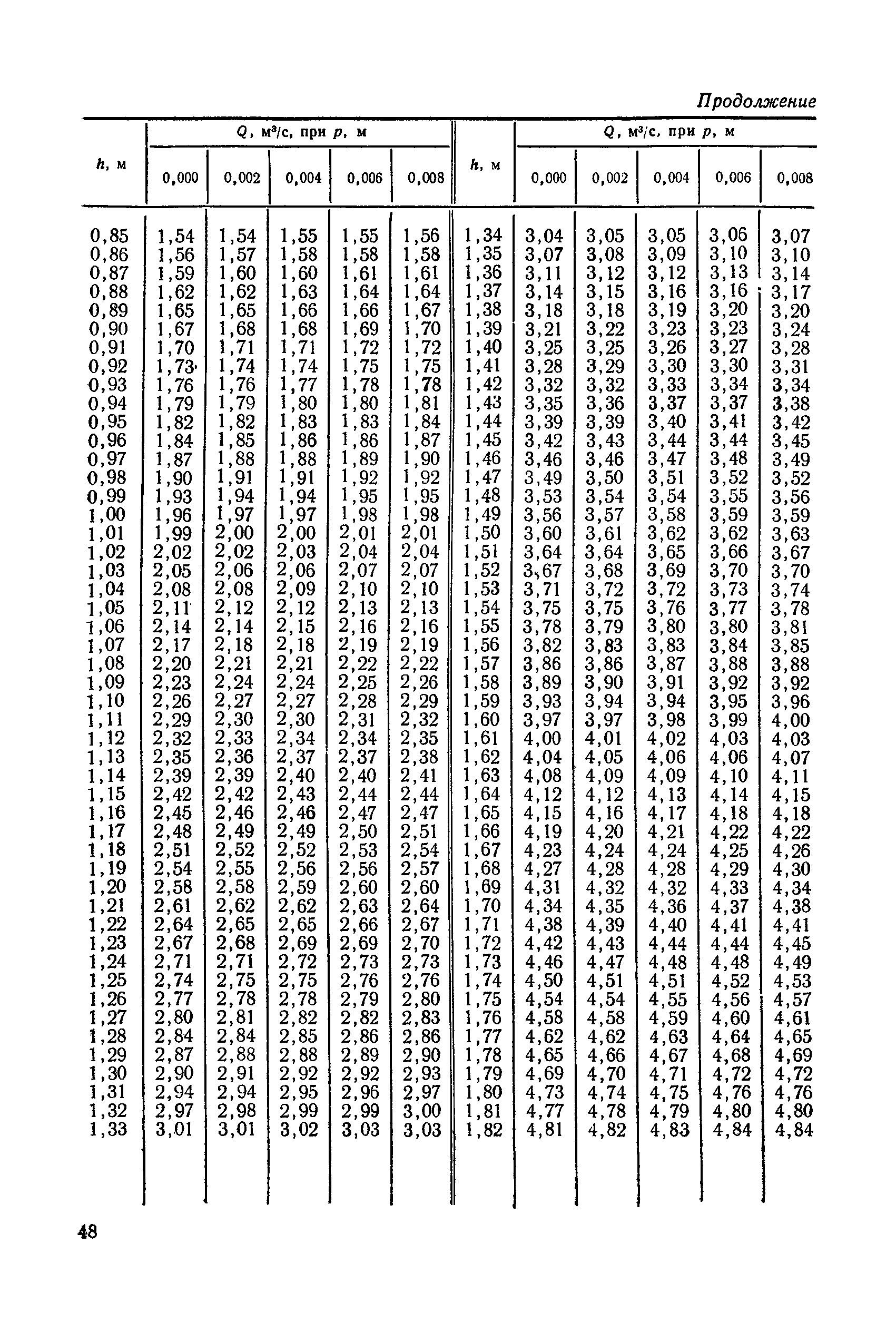

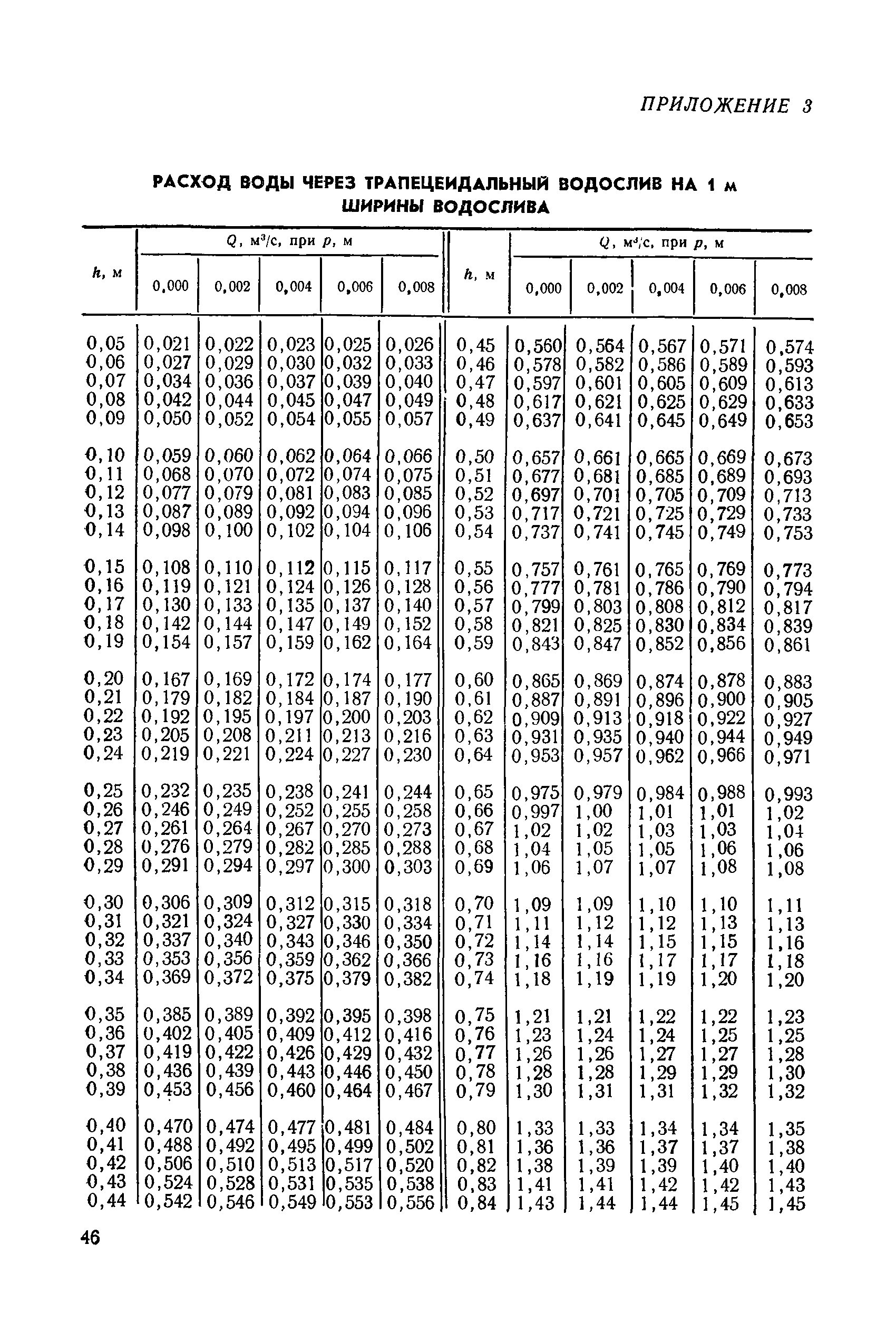

Приложение 3. Расход воды через трапецеидальный водослив на 1 м ширины водослива

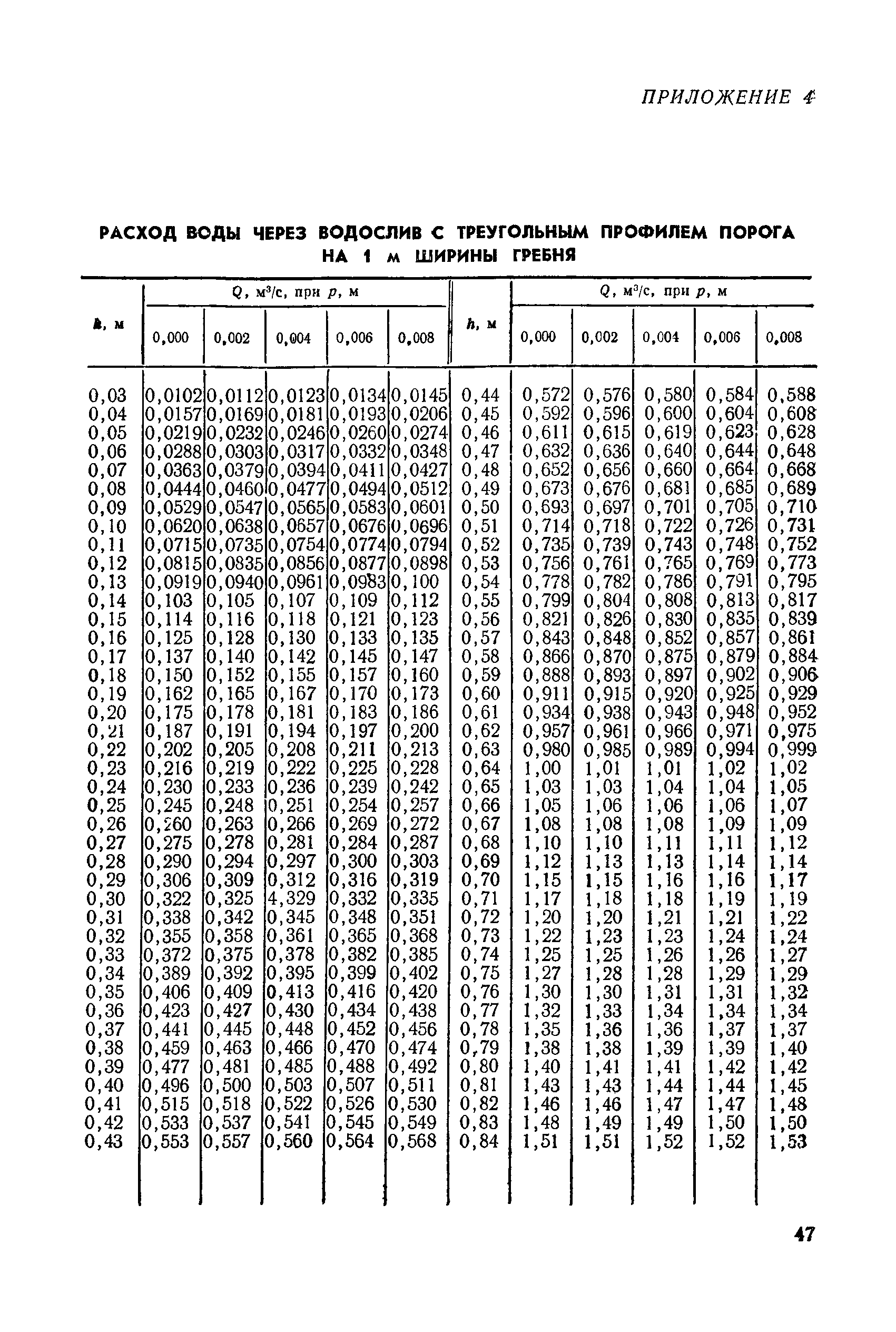

Приложение 4. Расход воды через водослив с треугольным профилем порога на 1 м ширины гребня
Приложение 5. Коэффициент Се для лотков Вентури

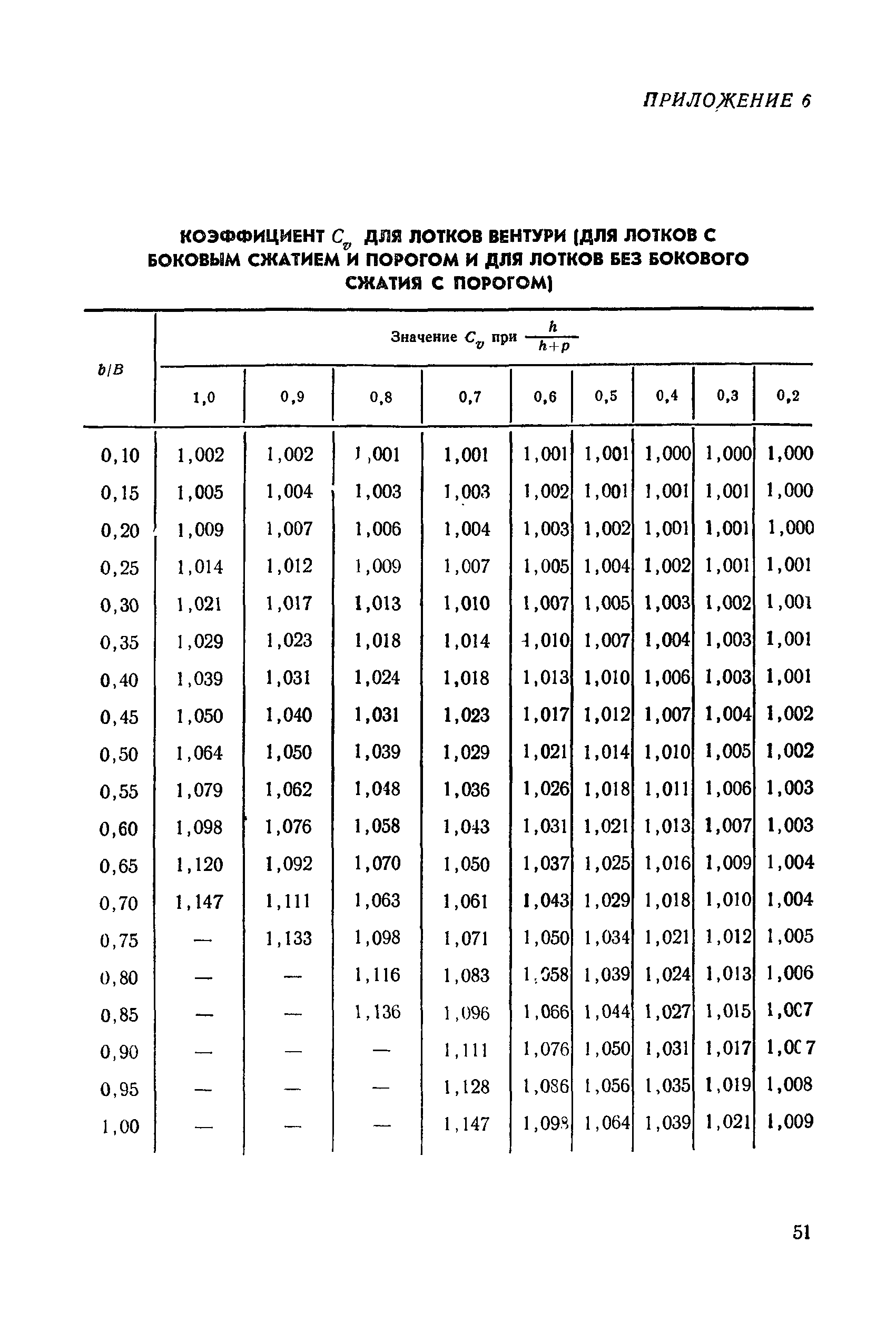

Приложение 6. Коэффициент Сv для лотков Вентури (для лотков с боковым сжатием и порогом и для лотков без бокового сжатия с порогом)

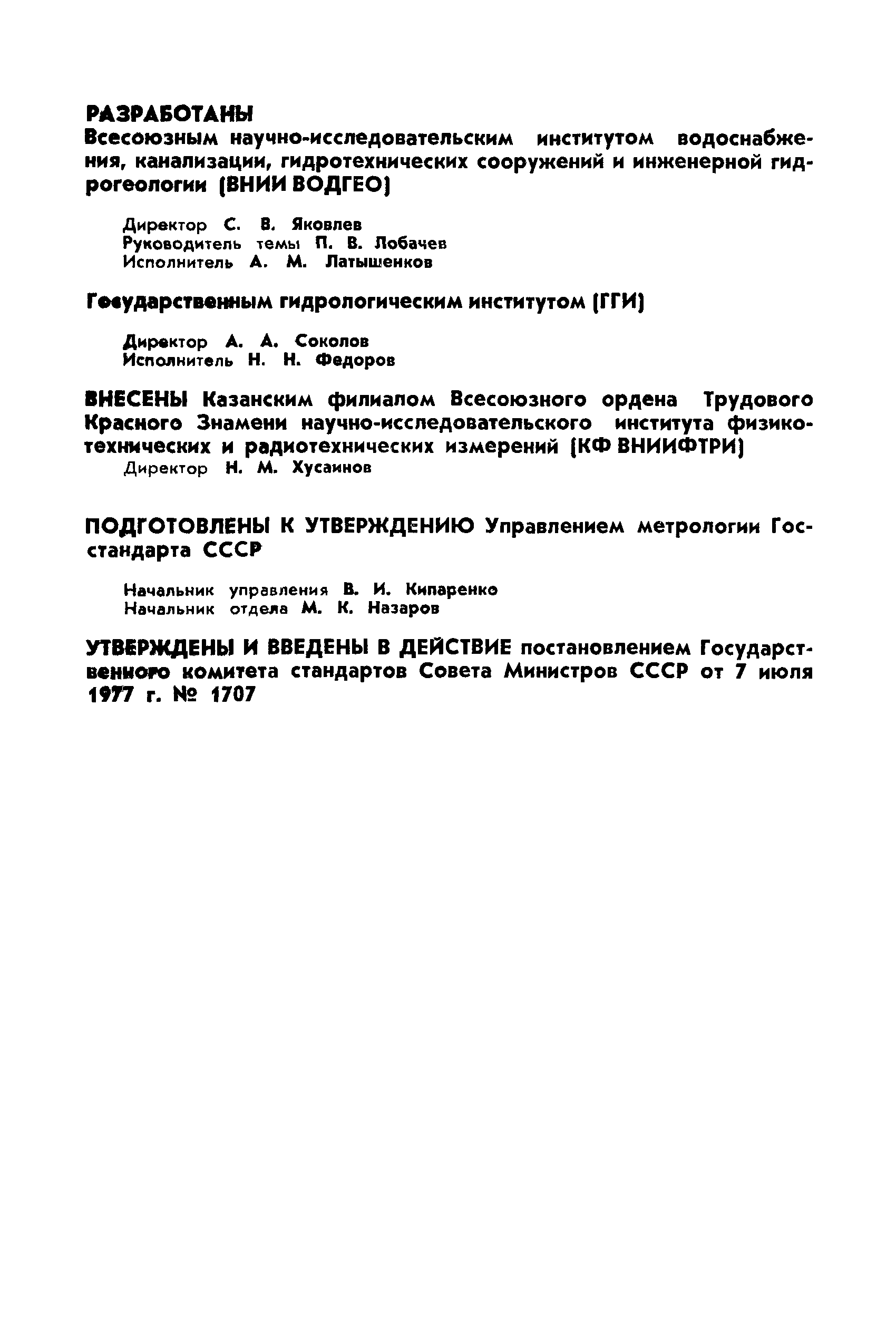

Разработан: ГГИ
КФ ВНИИФТРИ
ВНИИ ВОДГЕО
Утверждён:07.07.1977 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1707)
Издан: Издательство стандартов (1977 г. )
Расположен в:Техническая документация Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения параметров потока жидкости Измерения параметров потока жидкости в целом
Чем заменён:
  • МИ 2122-90 «Государственная система обеспечения единства измерений. Расход жидкости в открытых каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков»
