Скачать ПНАЭ Г-7-010-89 Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля

Дата актуализации: 10.08.2017

ПНАЭ Г-7-010-89

Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля

Обозначение: ПНАЭ Г-7-010-89
Обозначение англ: PNAE Г-7-010-89
Статус:действует
Название рус.:Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.06.1990
Область применения:Правила контроля устанавливают требования по контролю сварных соединений и наплавленных деталей (сборочных единиц, изделий) оборудования и трубопроводов атомных электростанций, станций теплоснабжения, теплоэлектроцентралей, опытных и исследовательских ядерных реакторов и установок, на которые распространяются "Правила АЭУ. ПНАЭ Г-7-008-89". Правила контроля являются руководящим материалом при проектировании, конструировании, изготовлении, монтаже оборудования и трубопроводов и устанавливают порядок, виды, объемы и методы контроля и нормы оценки качества сварных соединений и наплавленных деталей (изделий), выполненных в соответствии с требованиями документа "Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения. ПНАЭ Г-7-009-89".

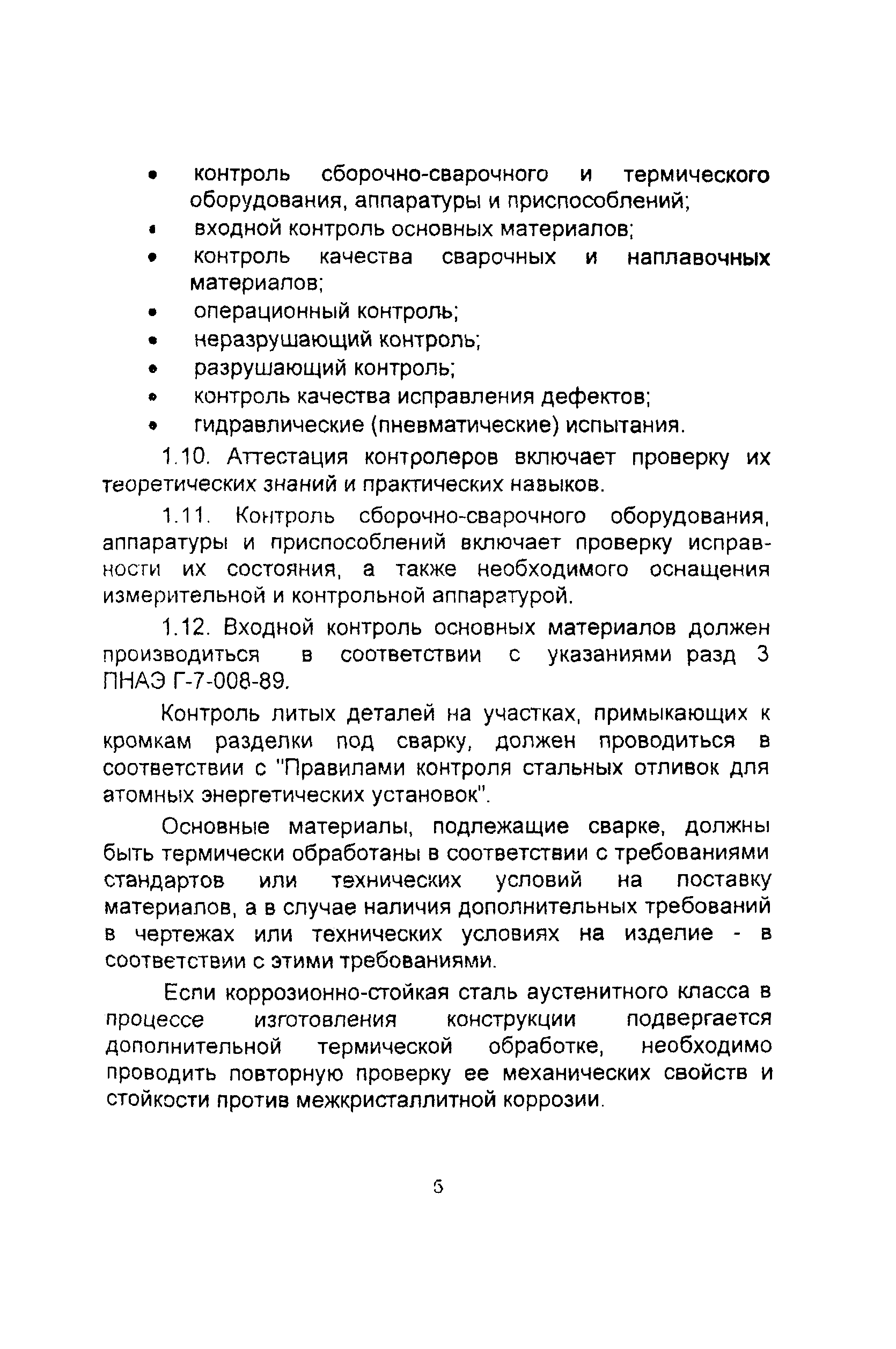

Оглавление:1 Общие положения

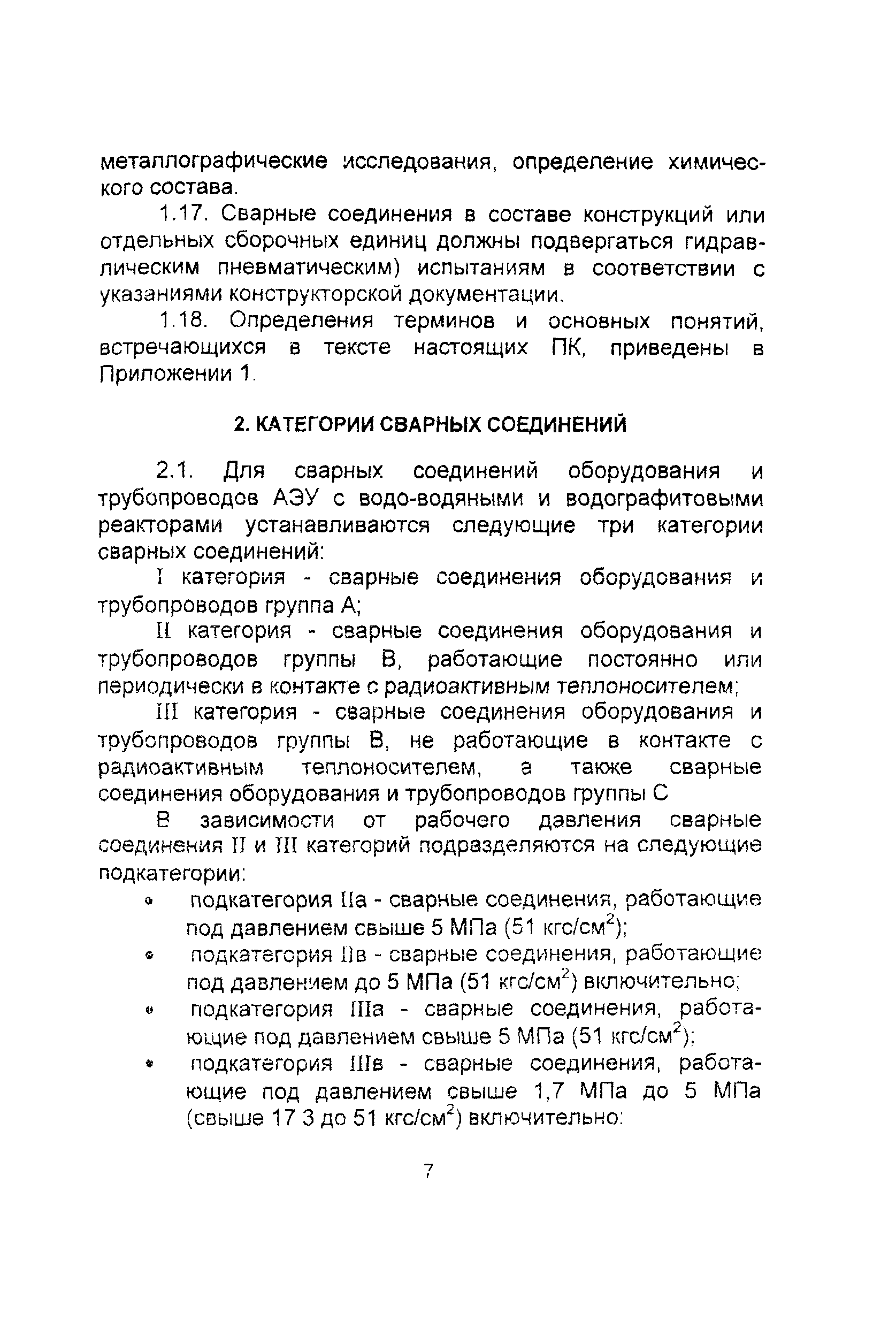

2 Категории сварных соединений
3 Получение разрешения на право выполнения сварки и наплавки
   3.1 Общие требования
   3.2 Порядок проведения аттестации технологии сварки

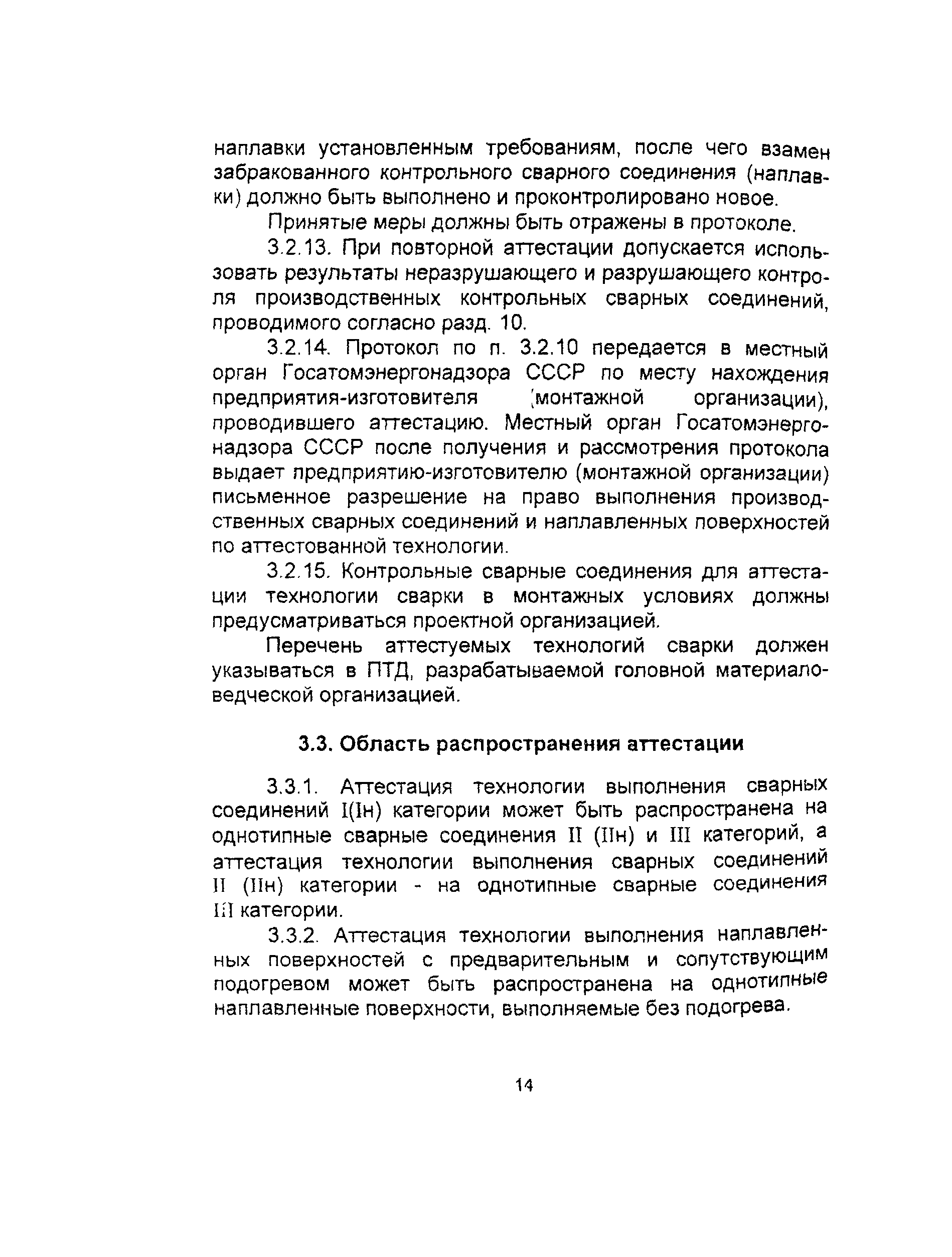

   3.3 Область распространения аттестации

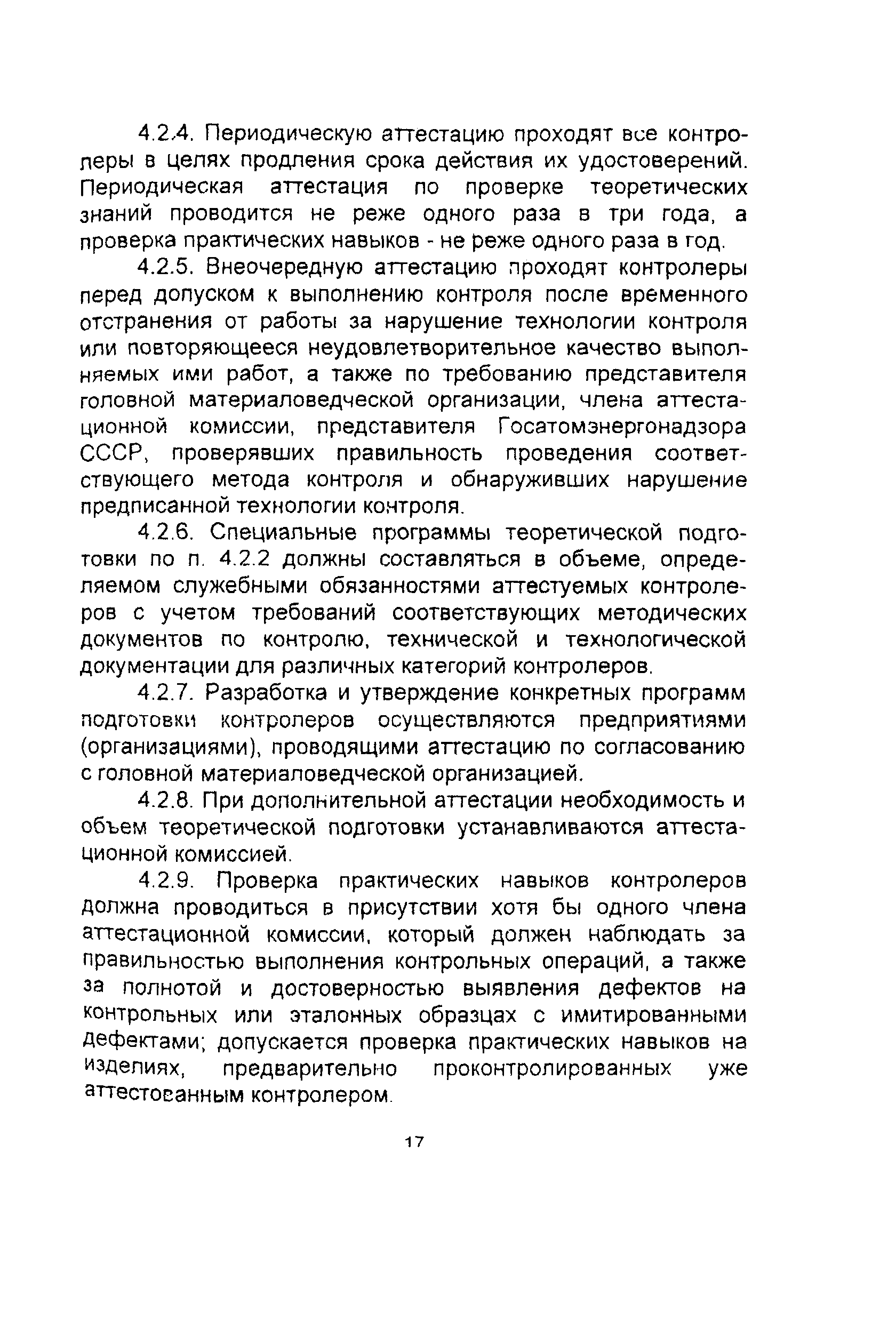

4 Аттестация контролеров
   4.1 Общие положения
   4.2 Порядок положения аттестации

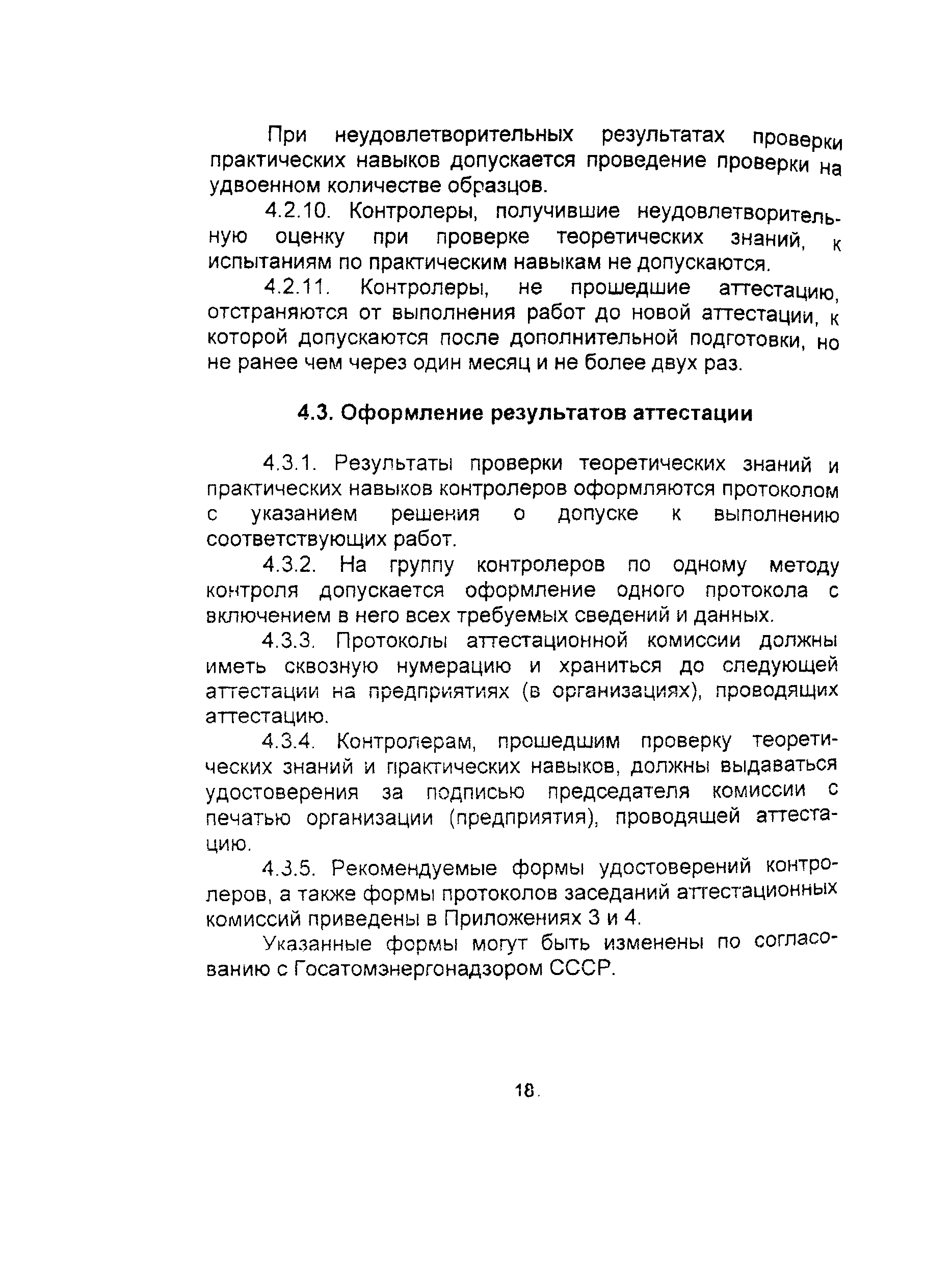

   4.3 Оформление результатов аттестации
5 Требования к средствам контроля

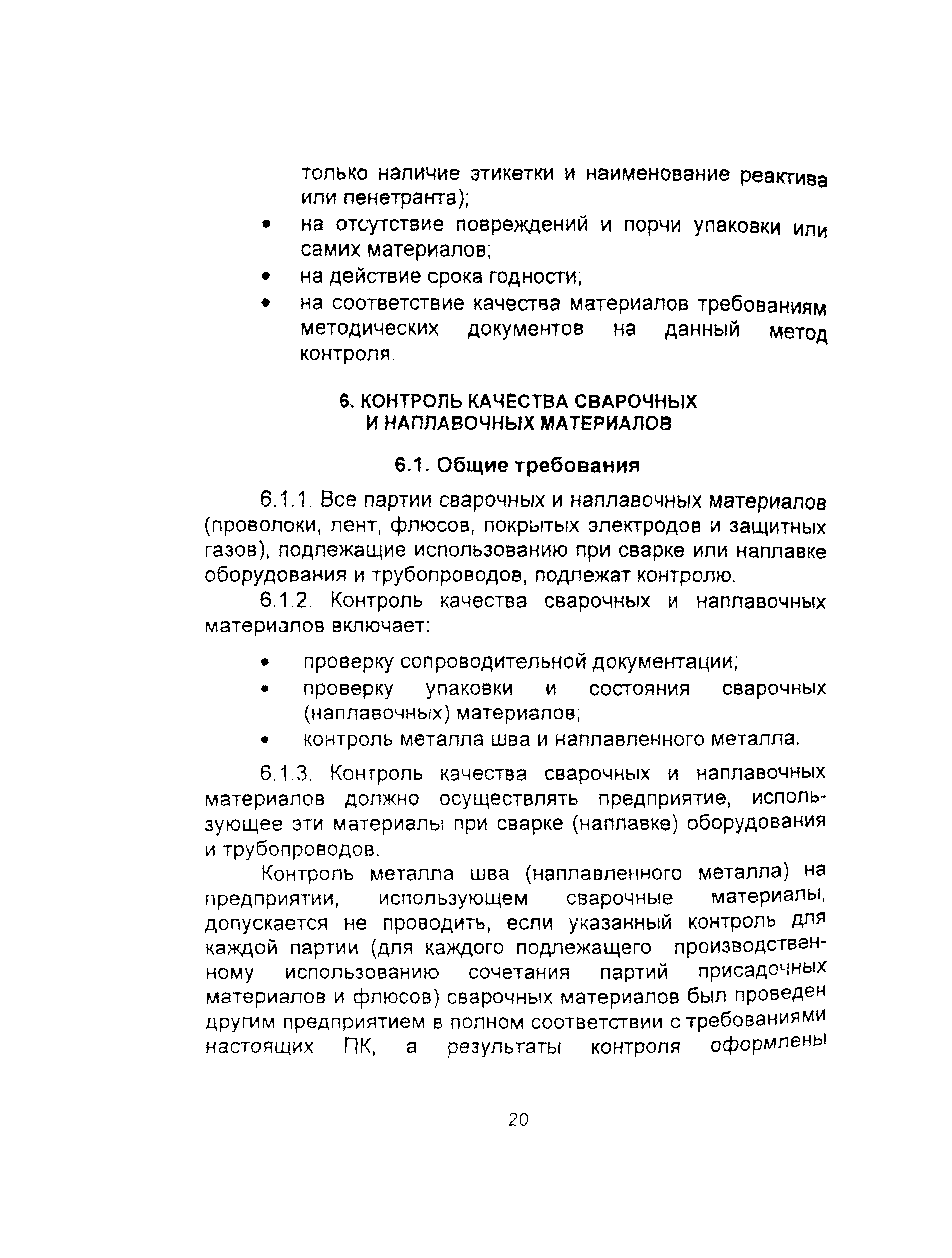

6 Контроль качества сварочных и наплавочных материалов
   6.1 Общие требования
   6.2 Проверка сопроводительной документации
   6.3 Проверка упаковки и состояния сварочных (наплавочных) материалов

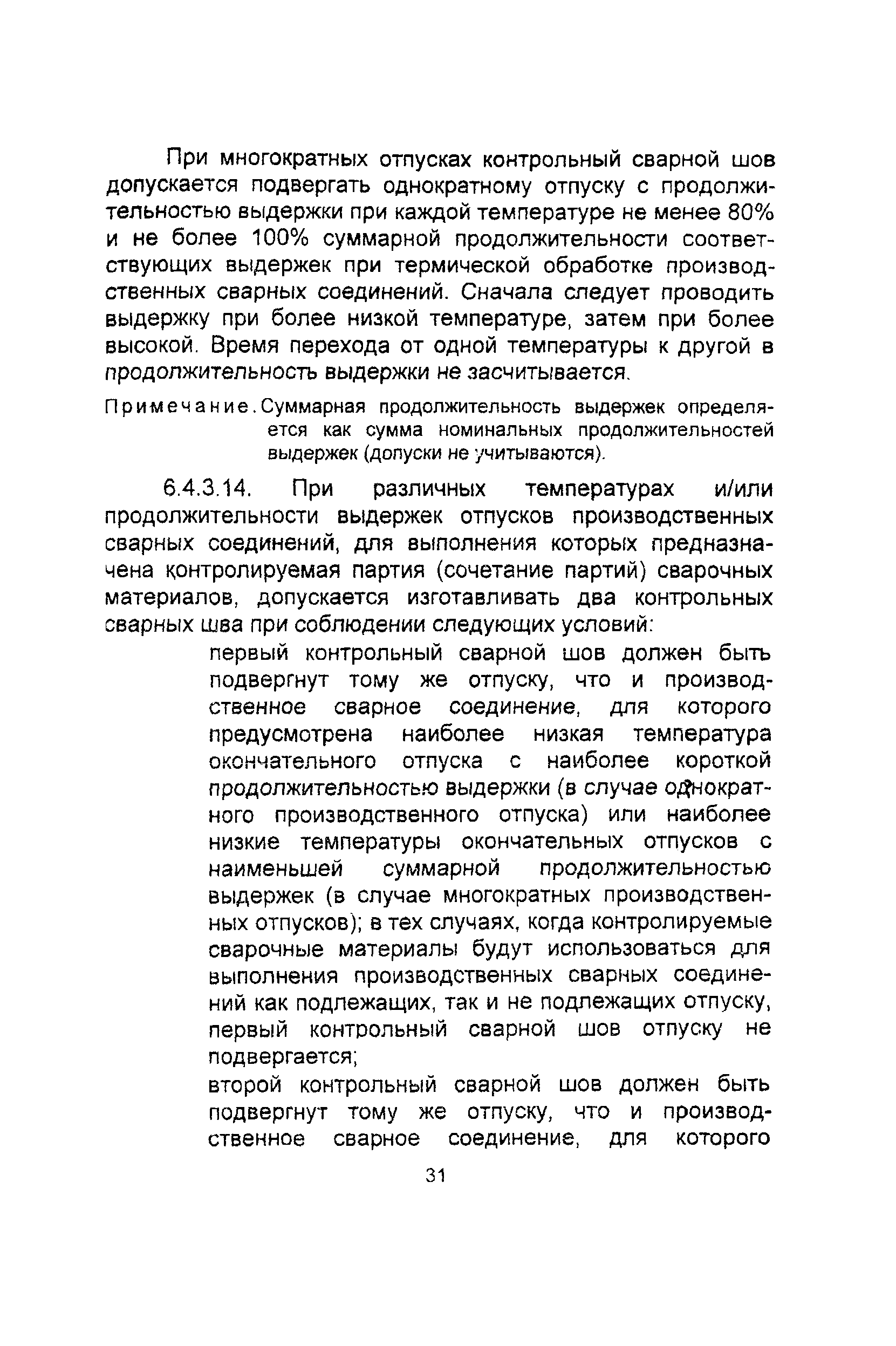

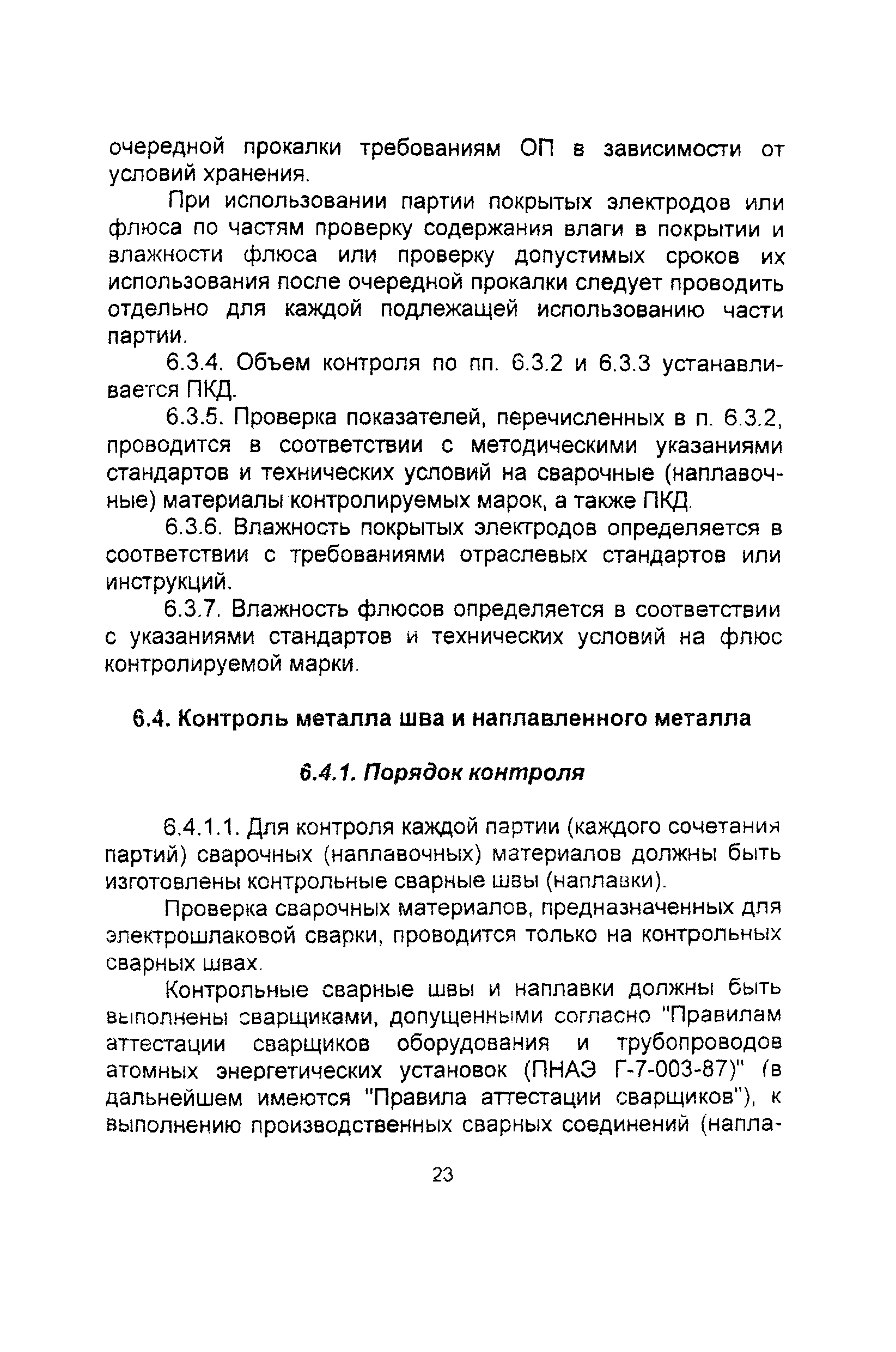

   6.4 Контроль маталла шва и наплавленного металла
7 Контроль сборочно-сварочного и термического оборудования, аппаратуры и приспособлений
8 Операционный контроль
   8.1 Общие требования
   8.2 Контроль подготовки и сборки деталей под сварку и наплавку
   8.3 Контроль процессов сварки и наплавки

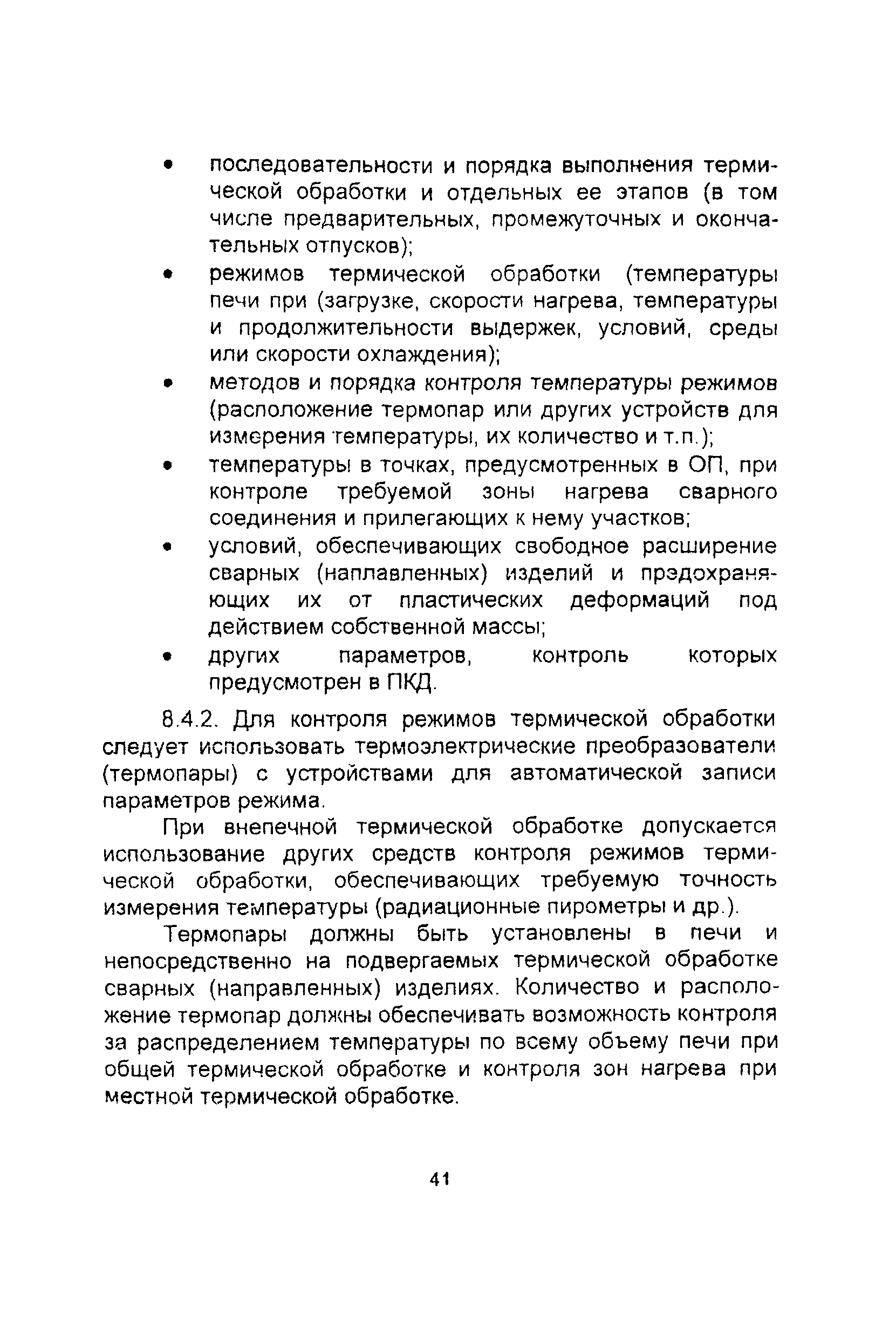

   8.4 Контроль термической обработки
9 Методы и объем неразрушающего контроля
   9.1 Общие требования

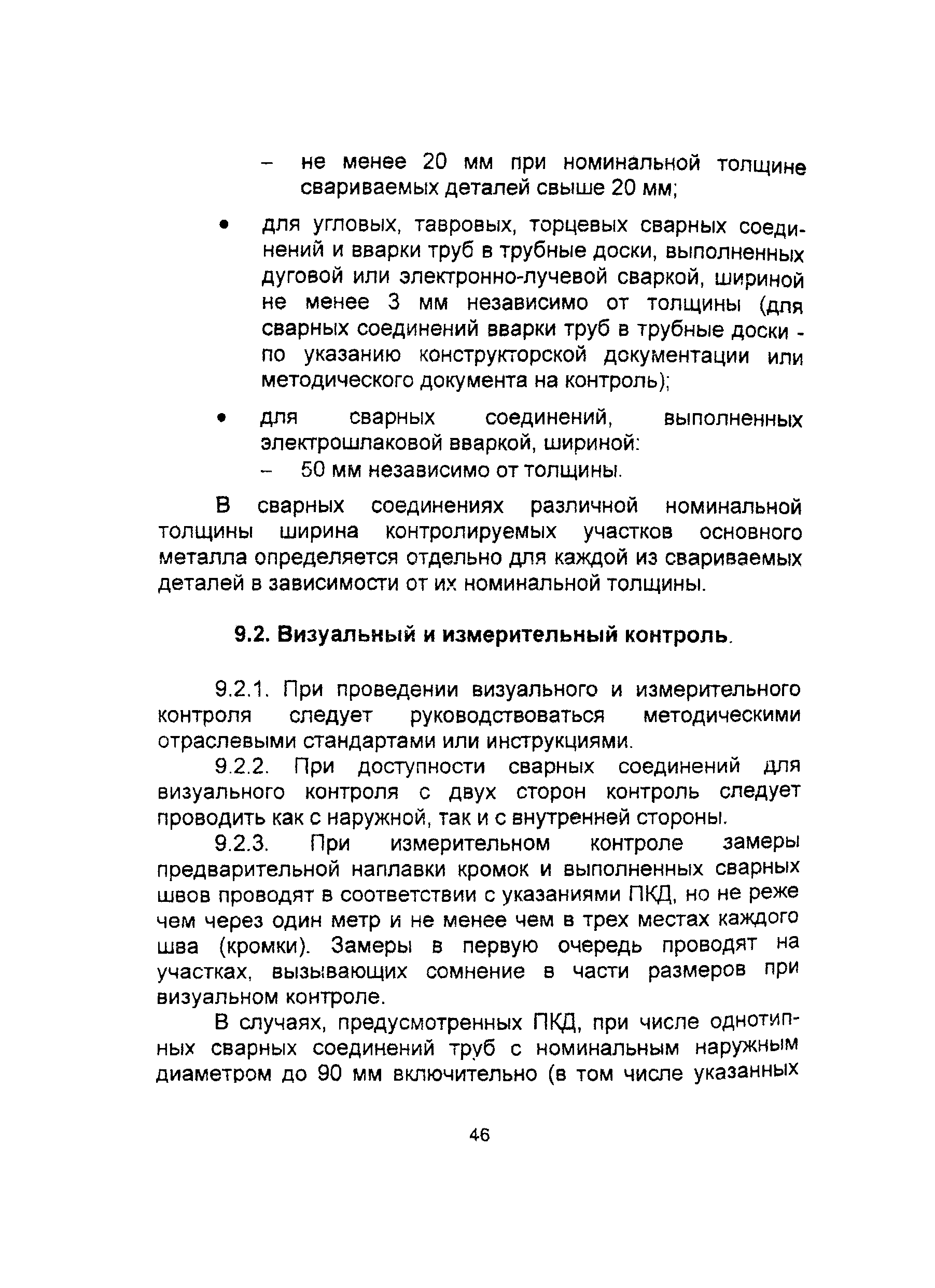

   9.2 Визуальный и измерительный контроль
   9.3 Капиллярный контроль
   9.4 Магнитопорошковый контроль
   9.5 Радиографический контроль
   9.6 Ультразвуковой контроль
   9.7 Контроль прогонкой металлическим калибром (шариком)

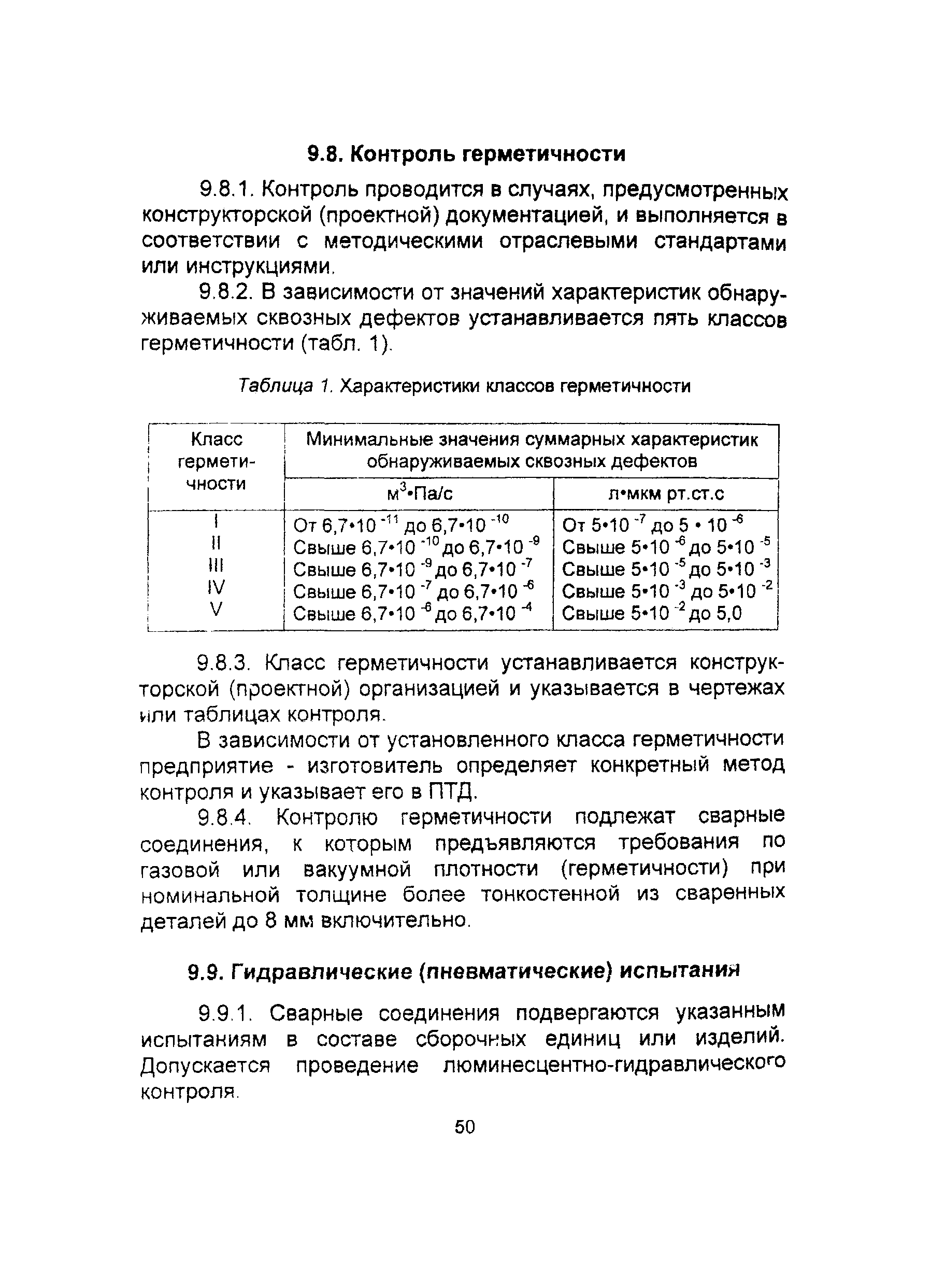

   9.8 Контроль герметичности
   9.9 Гидравлические (пневматические) испытания
   9.10 Порядок контроля

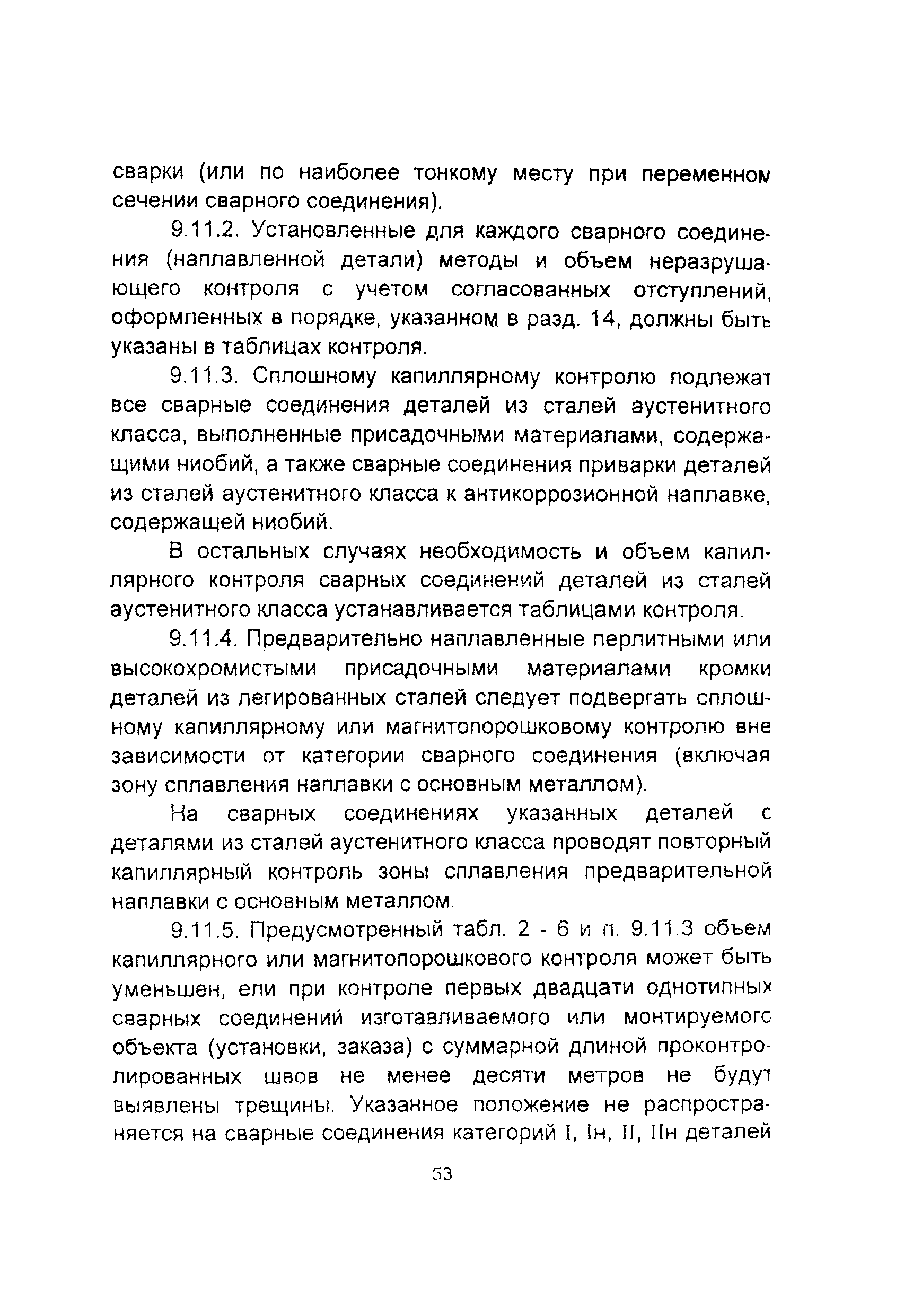

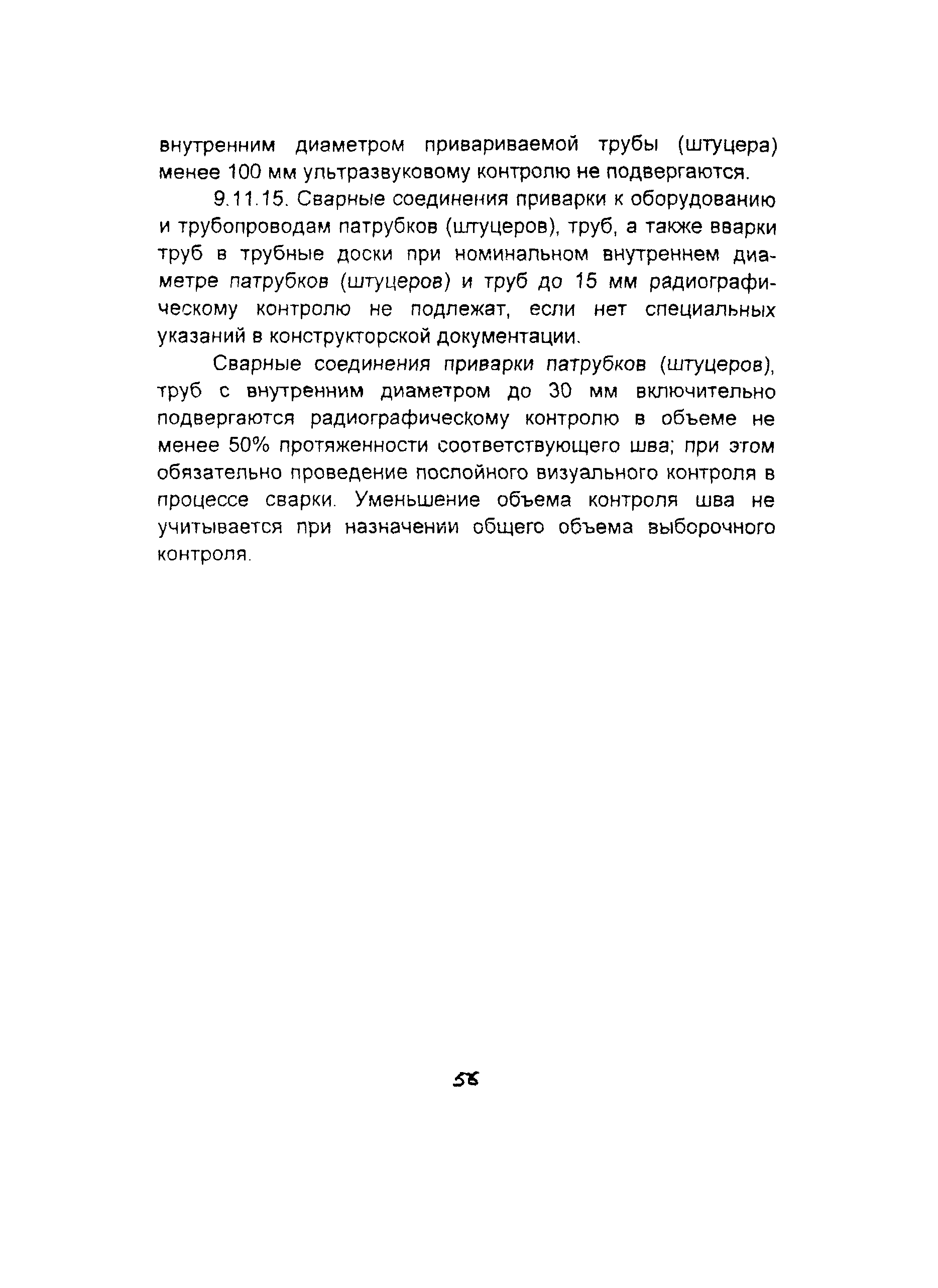

   9.11 Объем контроля

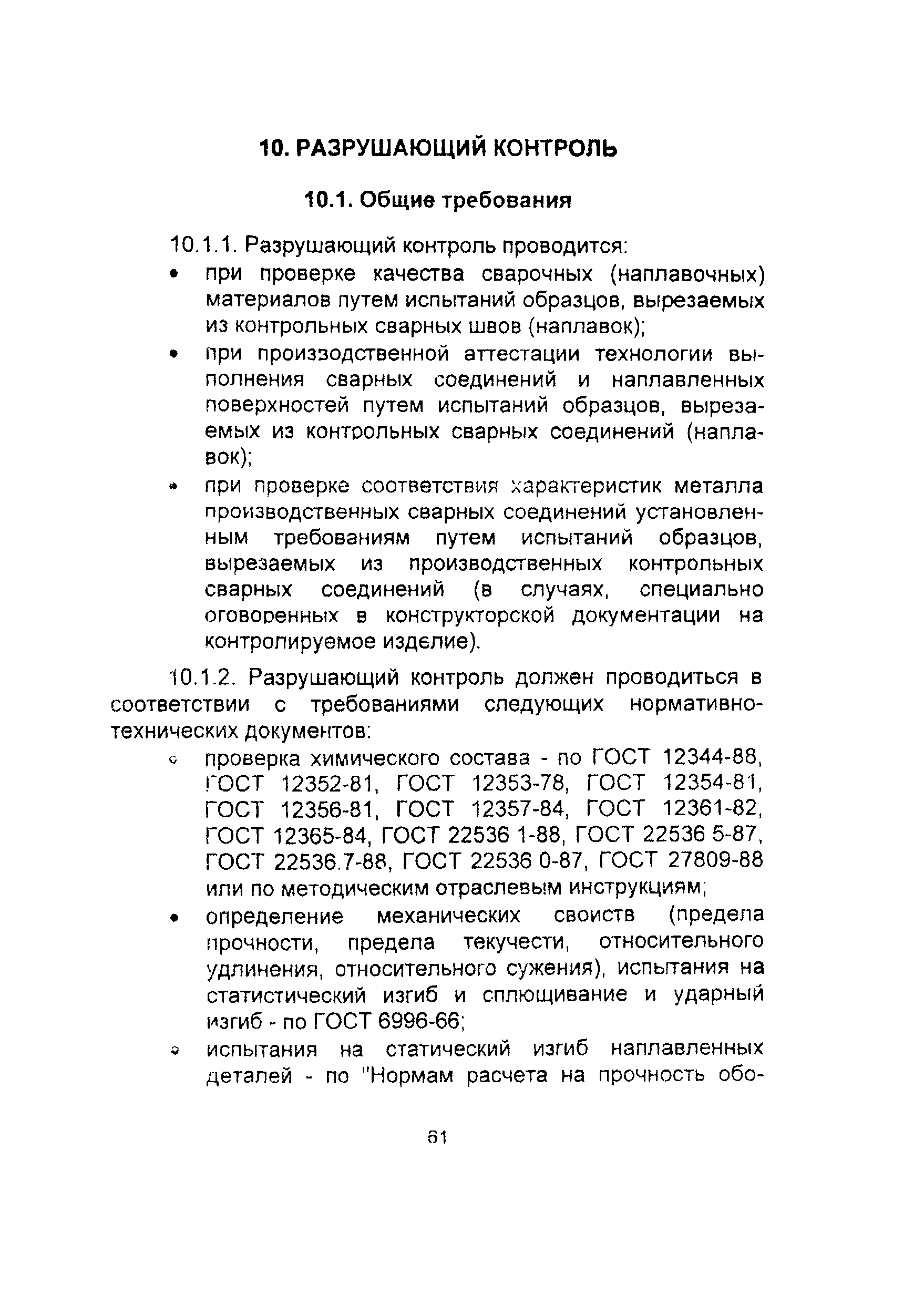

10 Разрушающий контроль
   10.1 Общие требования

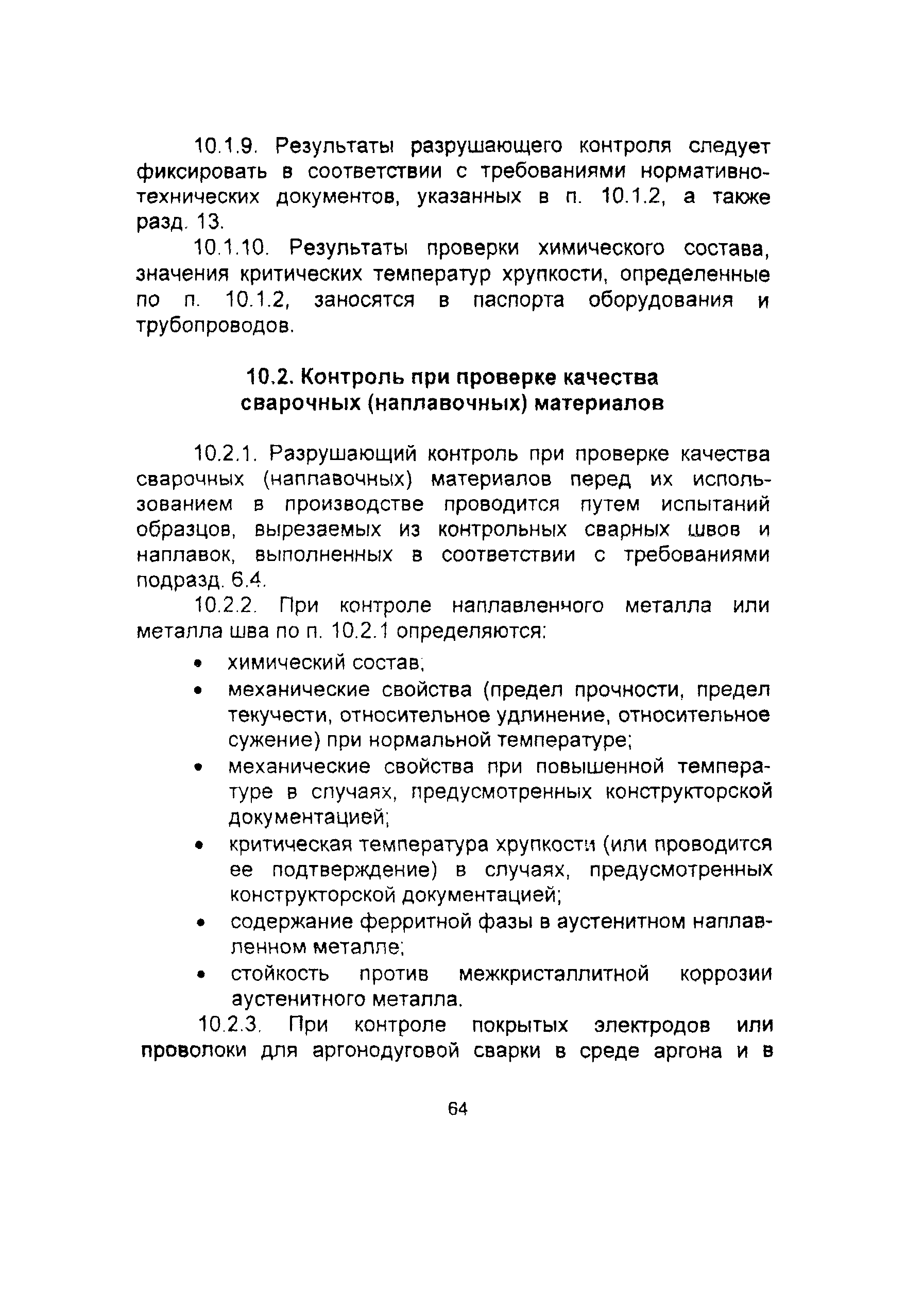

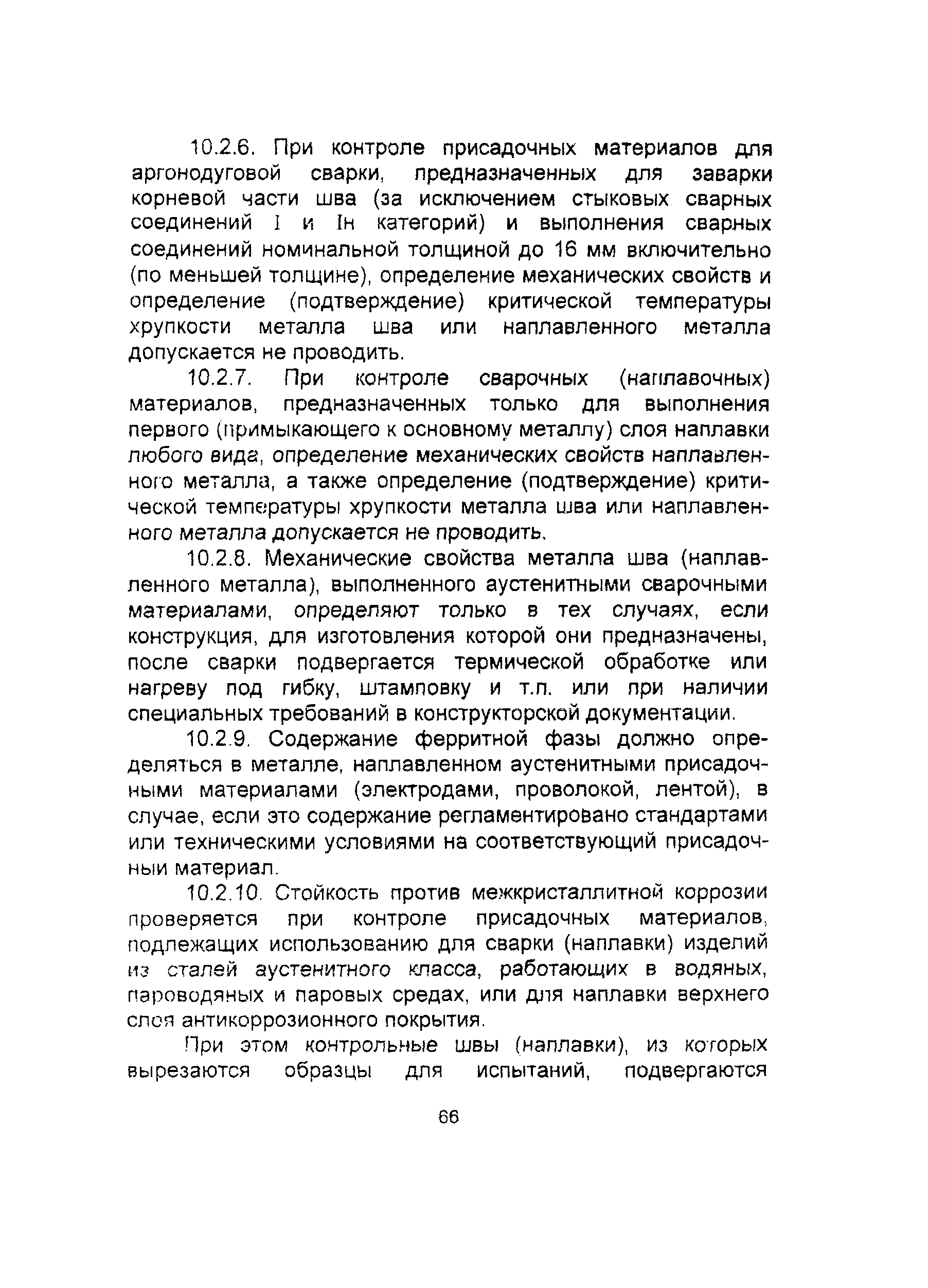

   10.2 Контроль при проверке качества сварочных (наплавочных) материалов

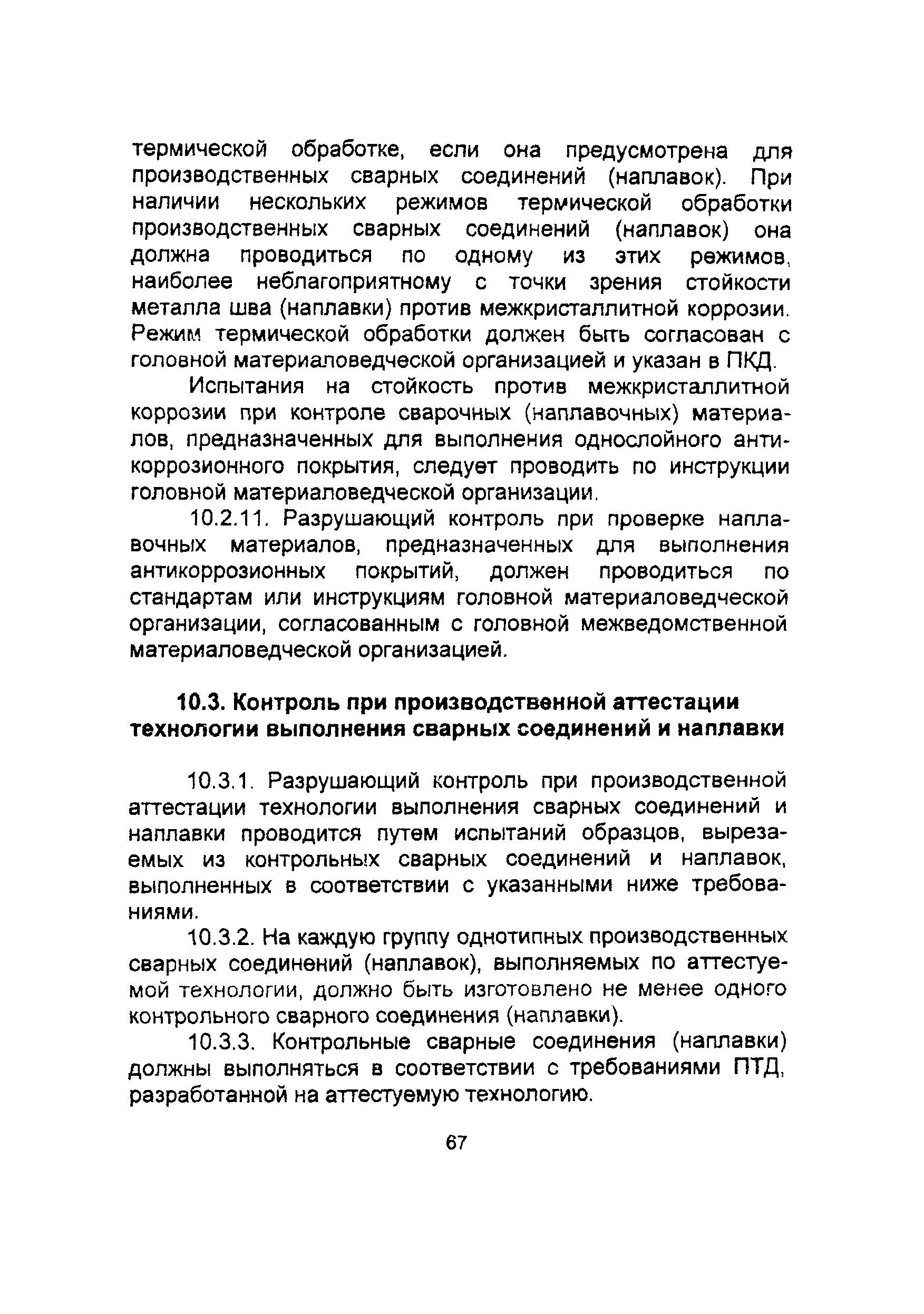

   10.3 Контроль при производственной аттестации технологии выполнения сварных соединений и наплавки
   10.4 Контроль производственных сварных соединений

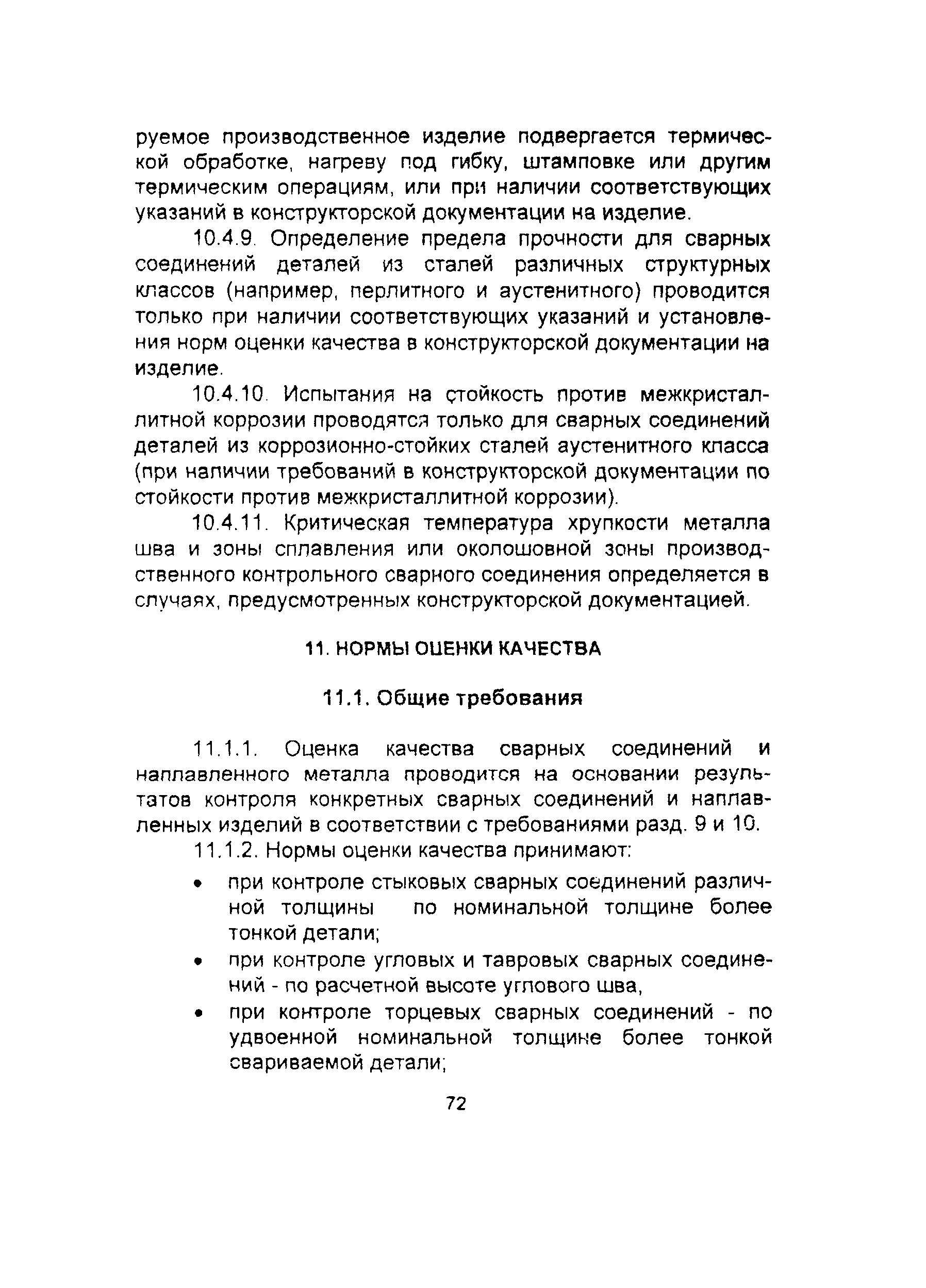

11 Нормы оценки качества
   11.1 Общие требования

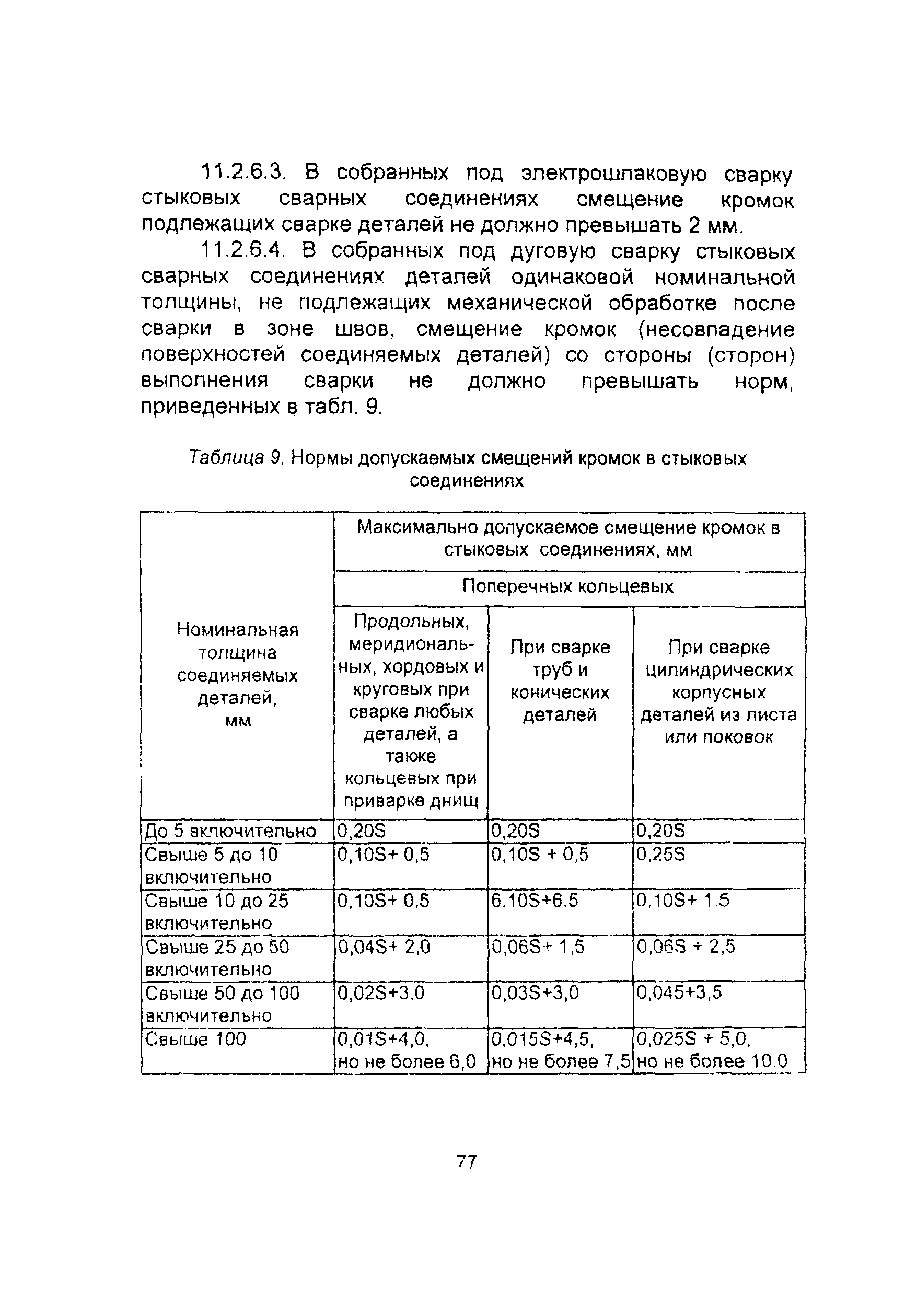

   11.2 Визуальный и измерительный контроль
   11.3 Контроль прогонкой металлическим калибром (шариком)
   11.4 Контроль герметичности
   11.5 Капиллярный контроль
   11.6 Магнитопорошковый контроль
   11.7 Радиографический контроль
   11.8 Ультразвуковой контроль
   11.9 Гидравлические (пневматические) испытания
   11.10 Механические испытания
   11.11 Металлографические исследования
   11.12 Испытания на стойкость против межкристаллитной коррозии
   11.13 Определение содержания ферритной фазы в наплавленном металле
   11.14 Контроль химического состава
12 Контроль исправления дефектов
13 Требования к отчетной документации
   13.1 Общие требования
   13.2 Отчетная документация по контролю квалификации персонала
   13.3 Отчетная документация по контролю материалов
   13.4 Отчетная документация по операционному контролю
   13.5 Отчетная документация по приемочному контролю
14 Отступления от установленных требований
Приложение 1
 Приложение 2

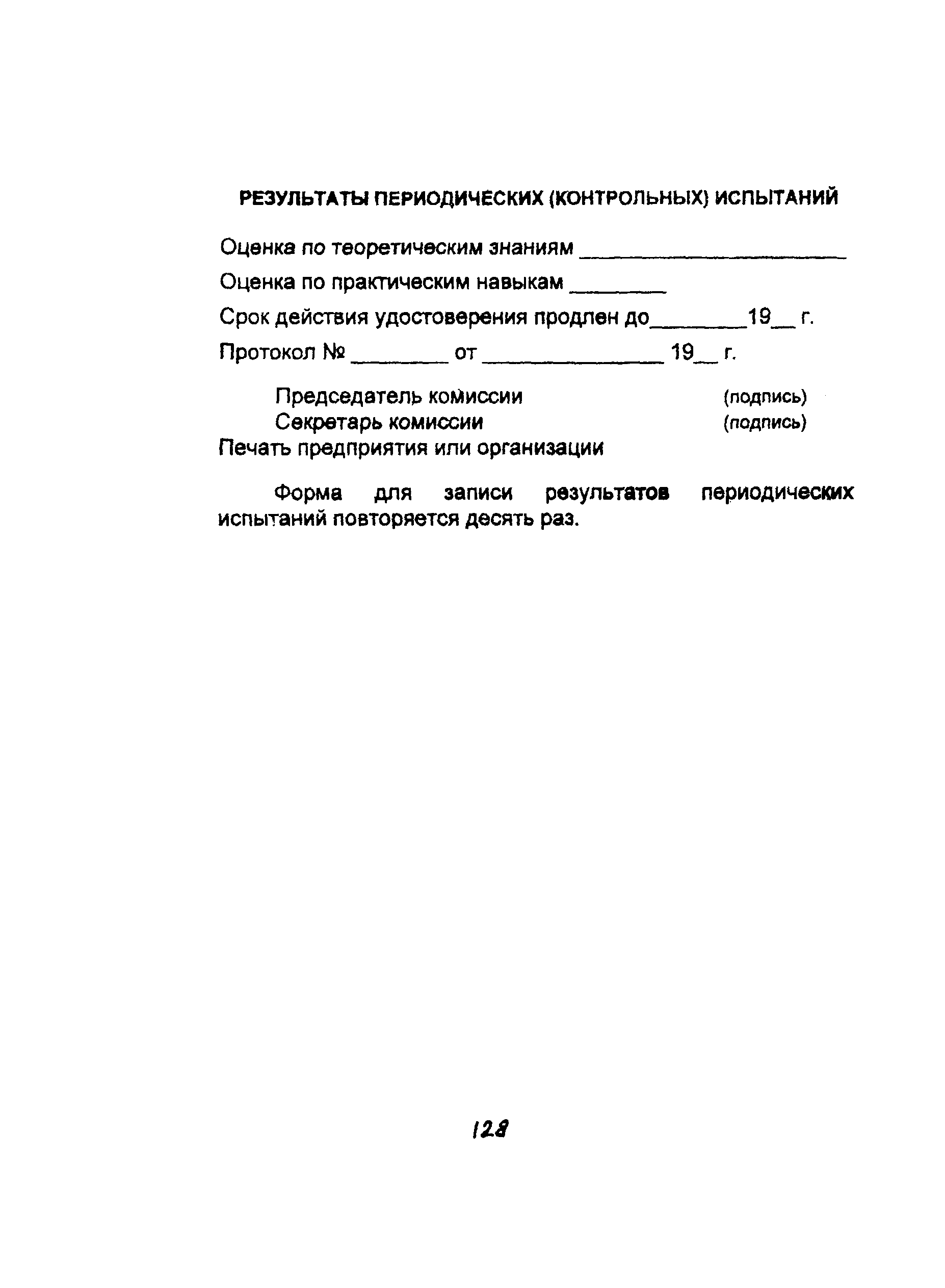

  Форма протокола заседания комиссии по аттестации контролеров
 Приложение 3
Приложение 4
Разработан: НТЦ ЯРБ Госатомнадзора России
Утверждён:11.05.1989 Госатомэнергонадзор СССР (USSR Gosatomenergonadzor 6)
Издан: НТЦ ЯРБ (2000 г. )
Расположен в:Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика, прочие аспекты Ценообразование Раздел II. Государственное регулирование безопасности при использовании атомной энергии II. Нормативные правовые и иные акты Федеральной службы по экологическому, технологическому и атомному надзору Сооружения и комплексы с экспериментальными и исследовательскими ядерными реакторами, критическими и подкритическими ядерными стендами Федеральные нормы и правила Атомные станции Федеральные нормы и правила Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Госатомнадзора России
Список изменений:
Заменяет собой:
  • ПК 1514-72 «Правила контроля сварных соединений и наплавки узлов и конструкций атомных электростанций, опытных и исследовательских ядерных реакторов и установок»
Нормативные ссылки:
ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89ПНАЭ Г-7-010-89

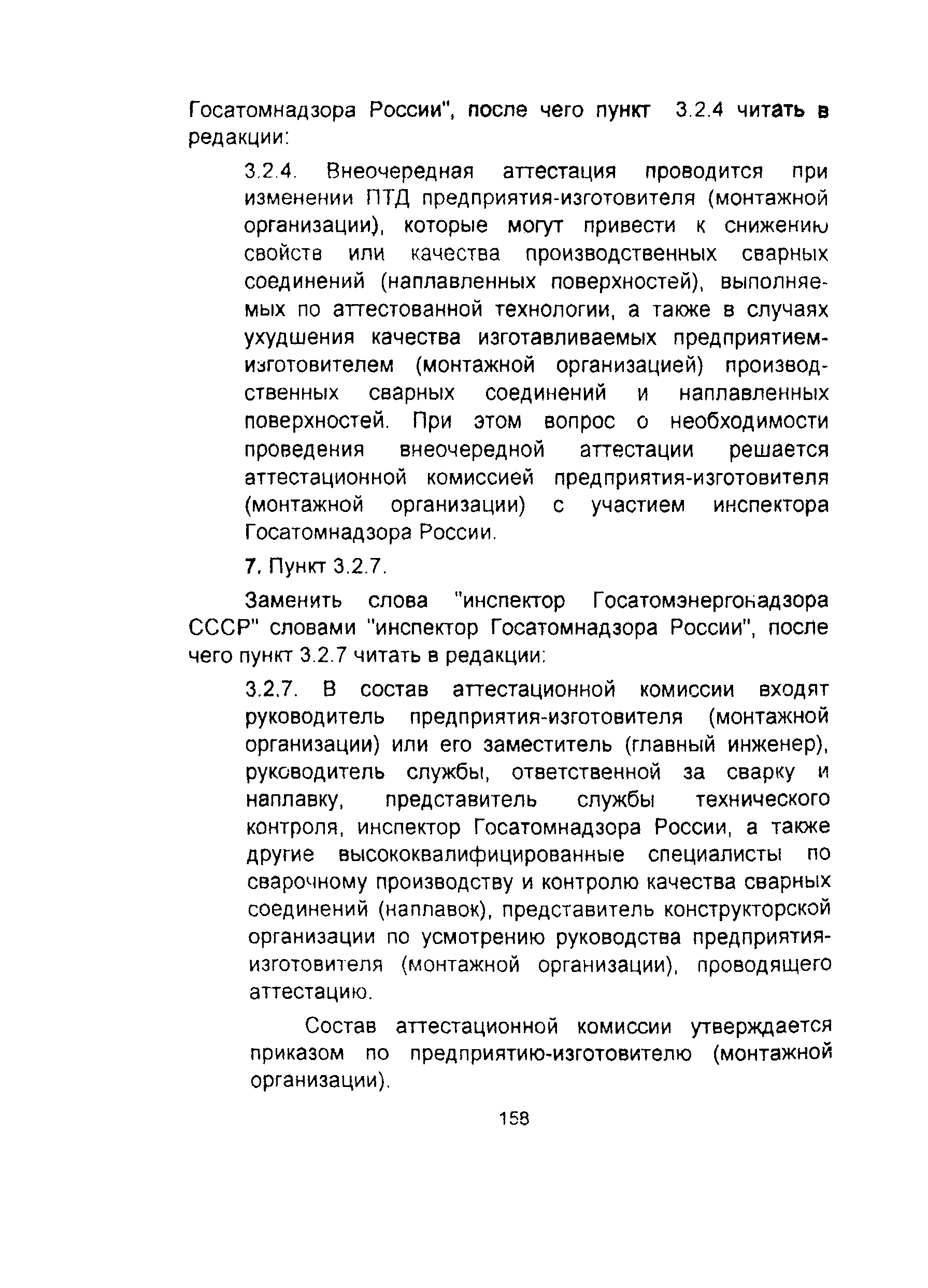

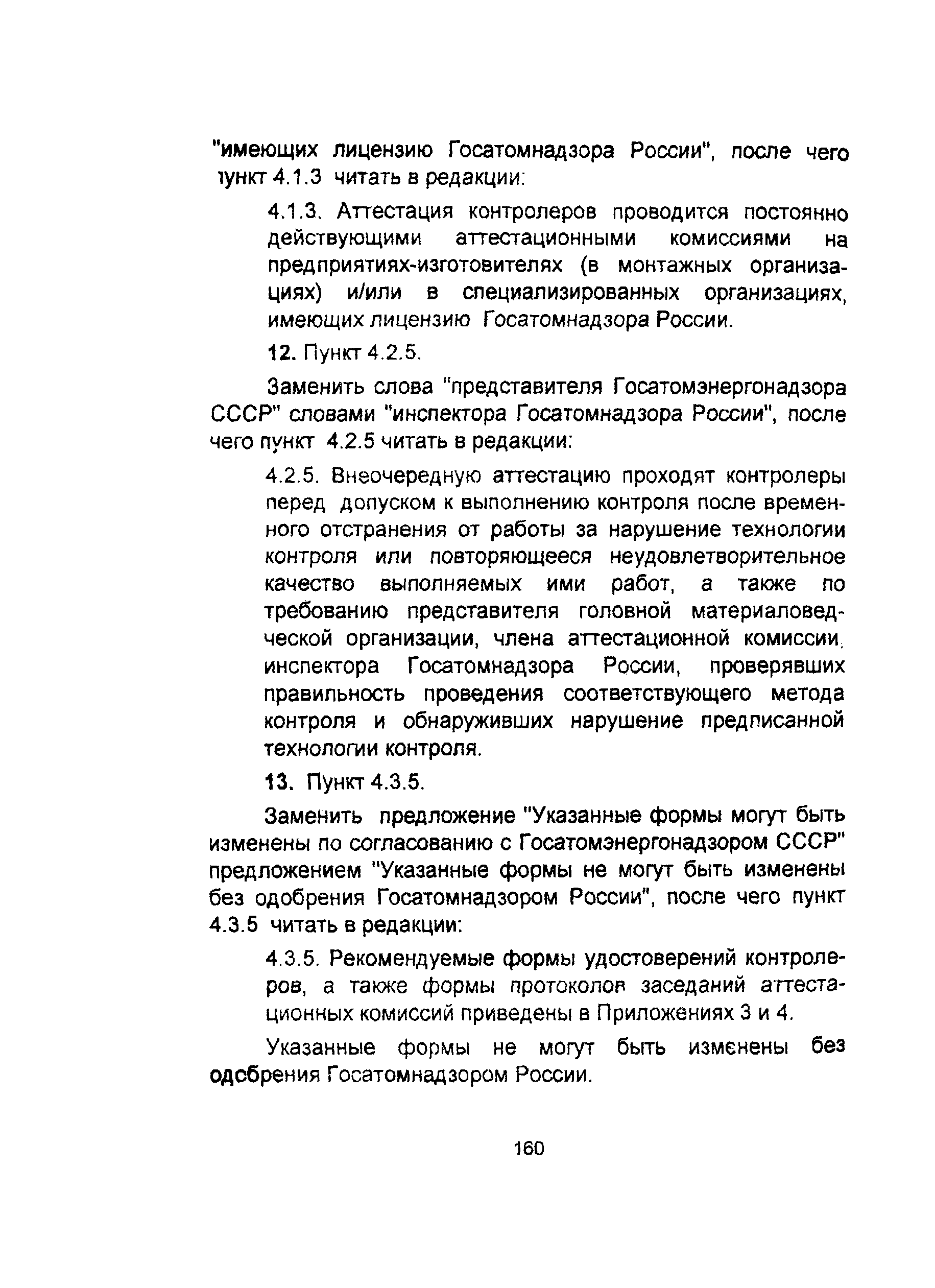

Текстовое изменение № 1 от 01.09.2000

№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1№ 1
