Скачать РД 34.17.401-95 Инструкция по объему и порядку проведения входного контроля металла энергооборудования с давлением 9 МПа и выше до ввода его в эксплуатацию

Дата актуализации: 10.08.2017

РД 34.17.401-95

Инструкция по объему и порядку проведения входного контроля металла энергооборудования с давлением 9 МПа и выше до ввода его в эксплуатацию

Обозначение:	РД 34.17.401-95
Обозначение англ:	RD 34.17.401-95
Статус:	не действует
Название рус.:	Инструкция по объему и порядку проведения входного контроля металла энергооборудования с давлением 9 МПа и выше до ввода его в эксплуатацию
Название англ.:	Guidelines for Scope and Procedure for Incoming Inspection of Metal for Energy Equipment Operating at Pressure of 9 MPa and Above Prior to Operation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2008

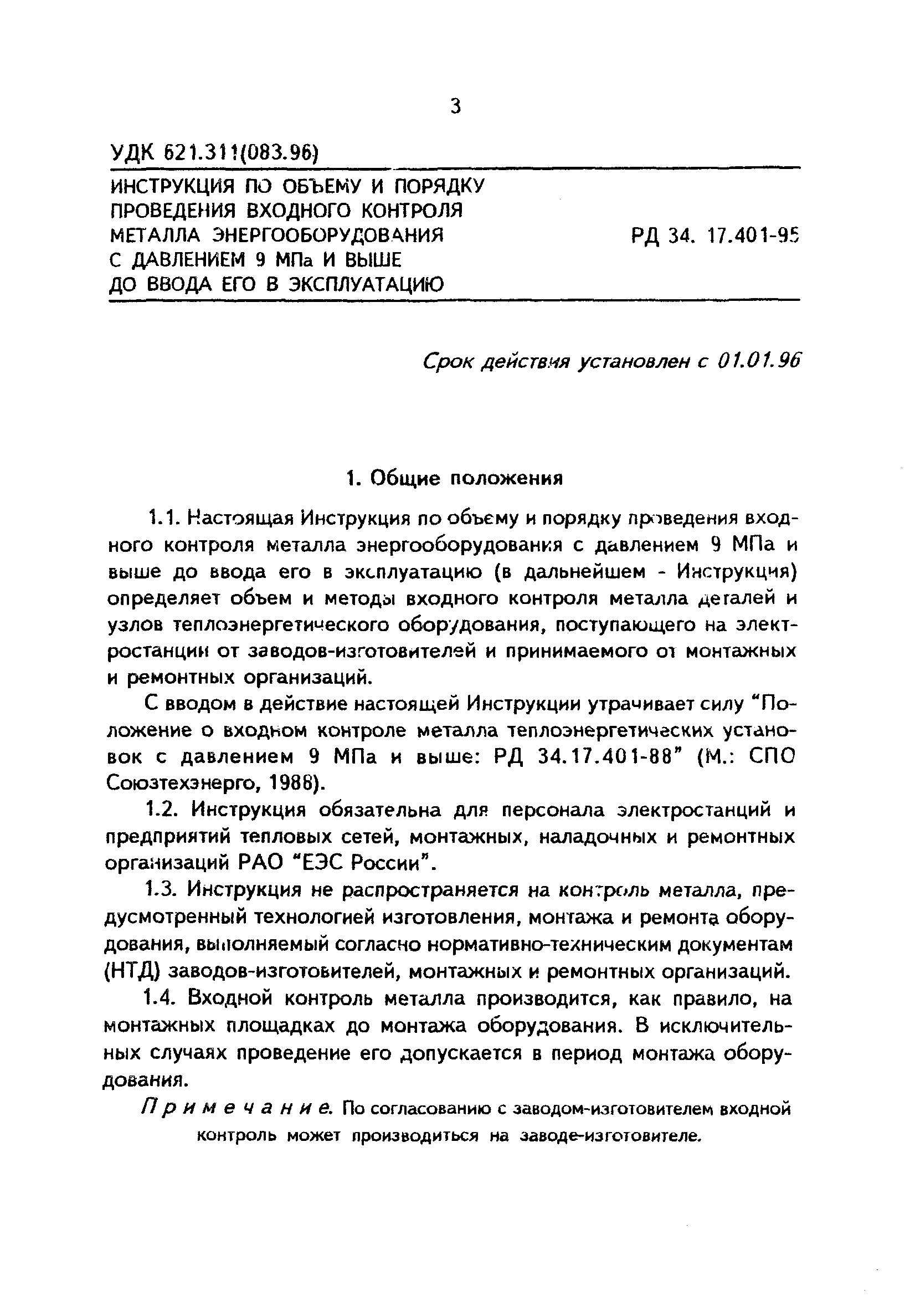

Область применения:	Инструкция определяет объем и методы входного контроля металла деталей и узлов теплоэнергетического оборудования, поступающего на электростанции от заводов-изготовителей и принимаемого от монтажных и ремонтных организаций.

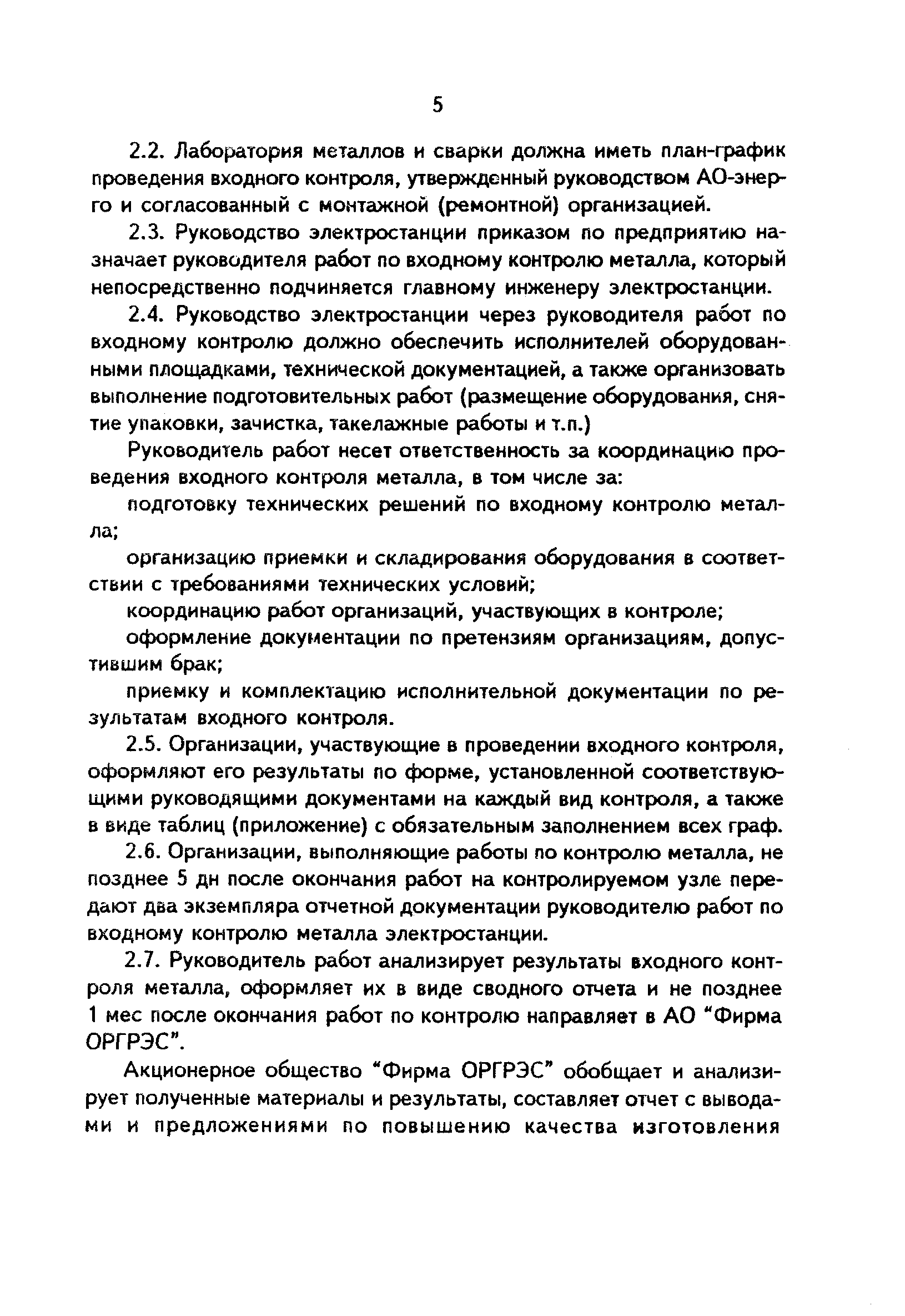

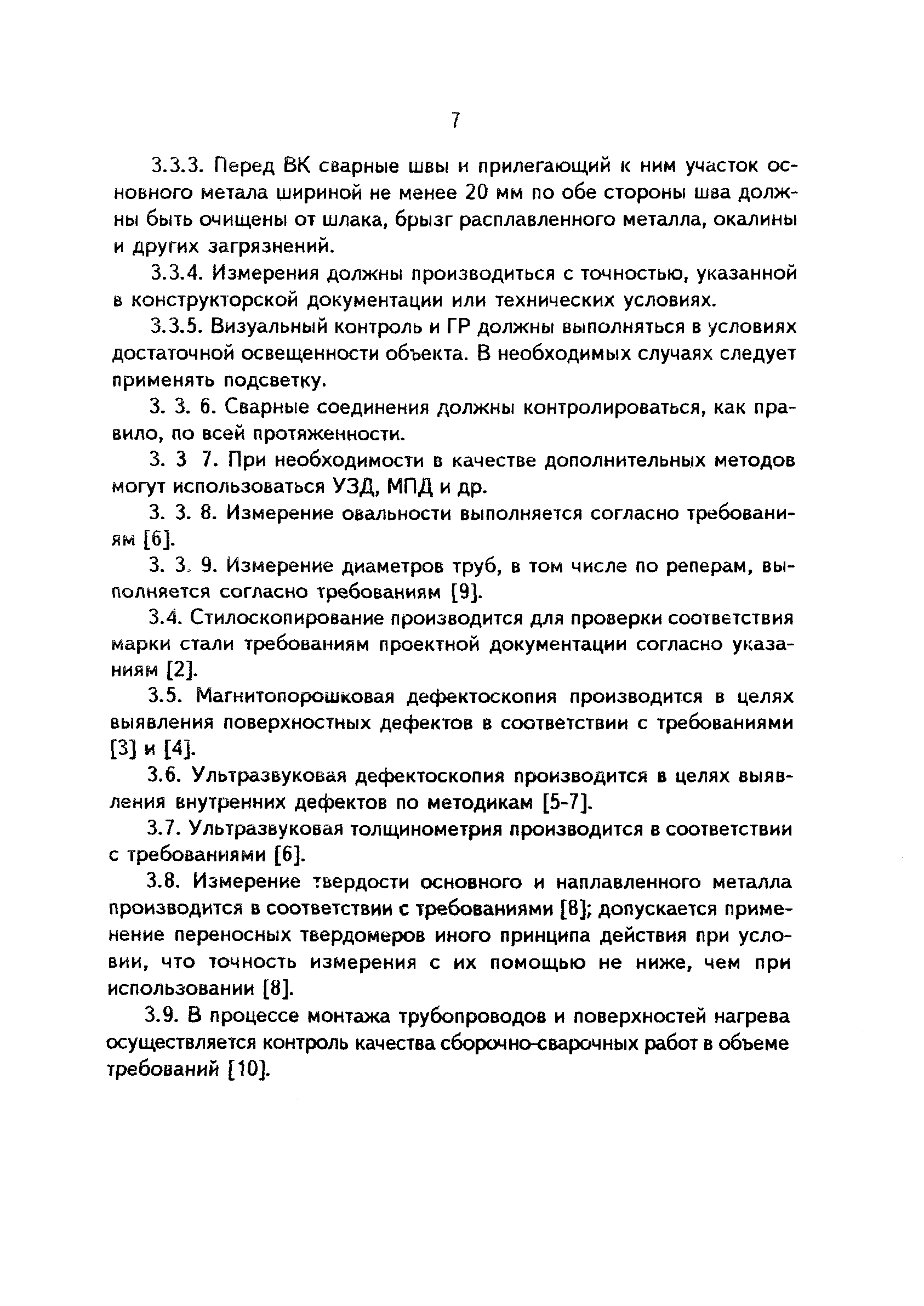

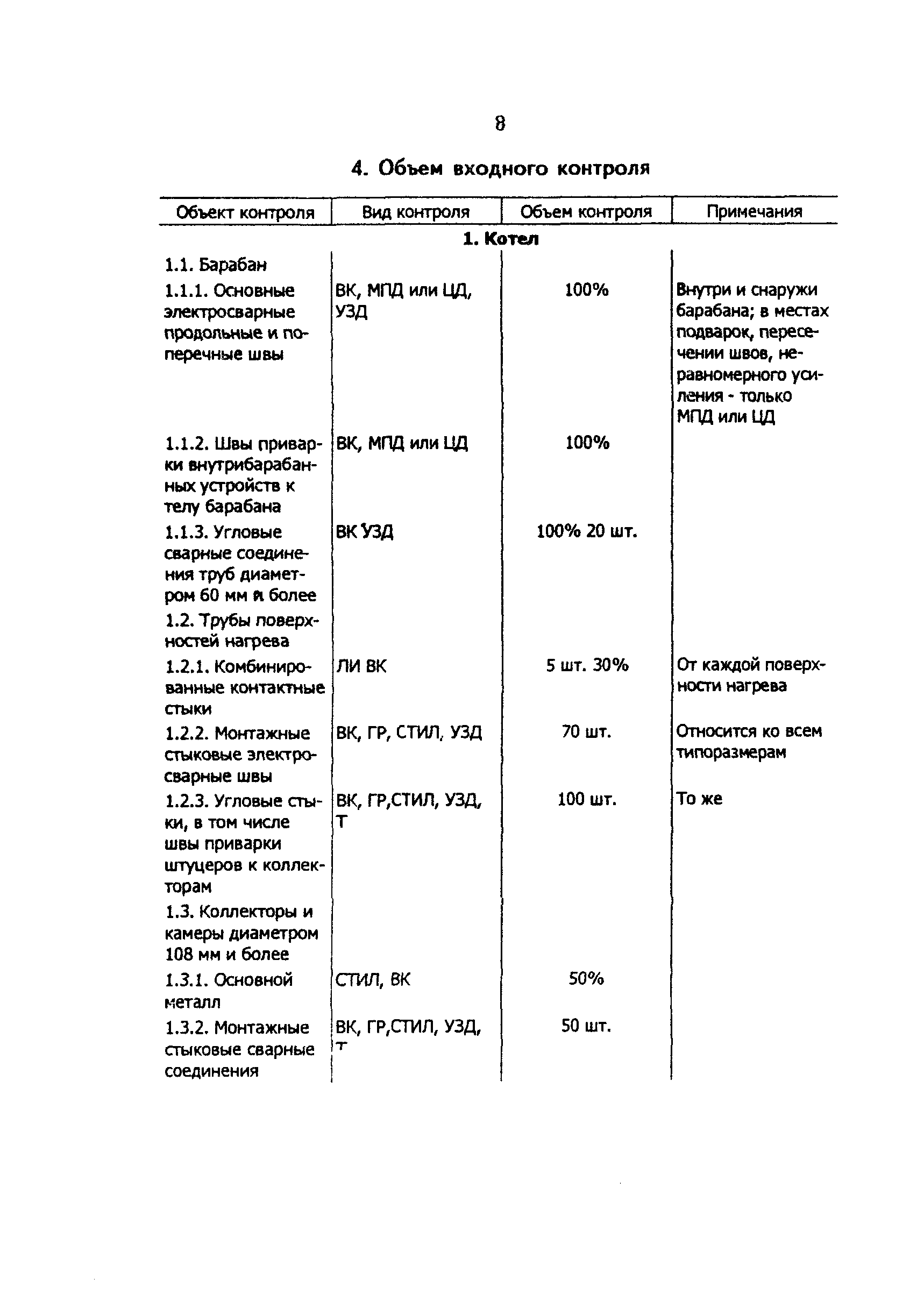

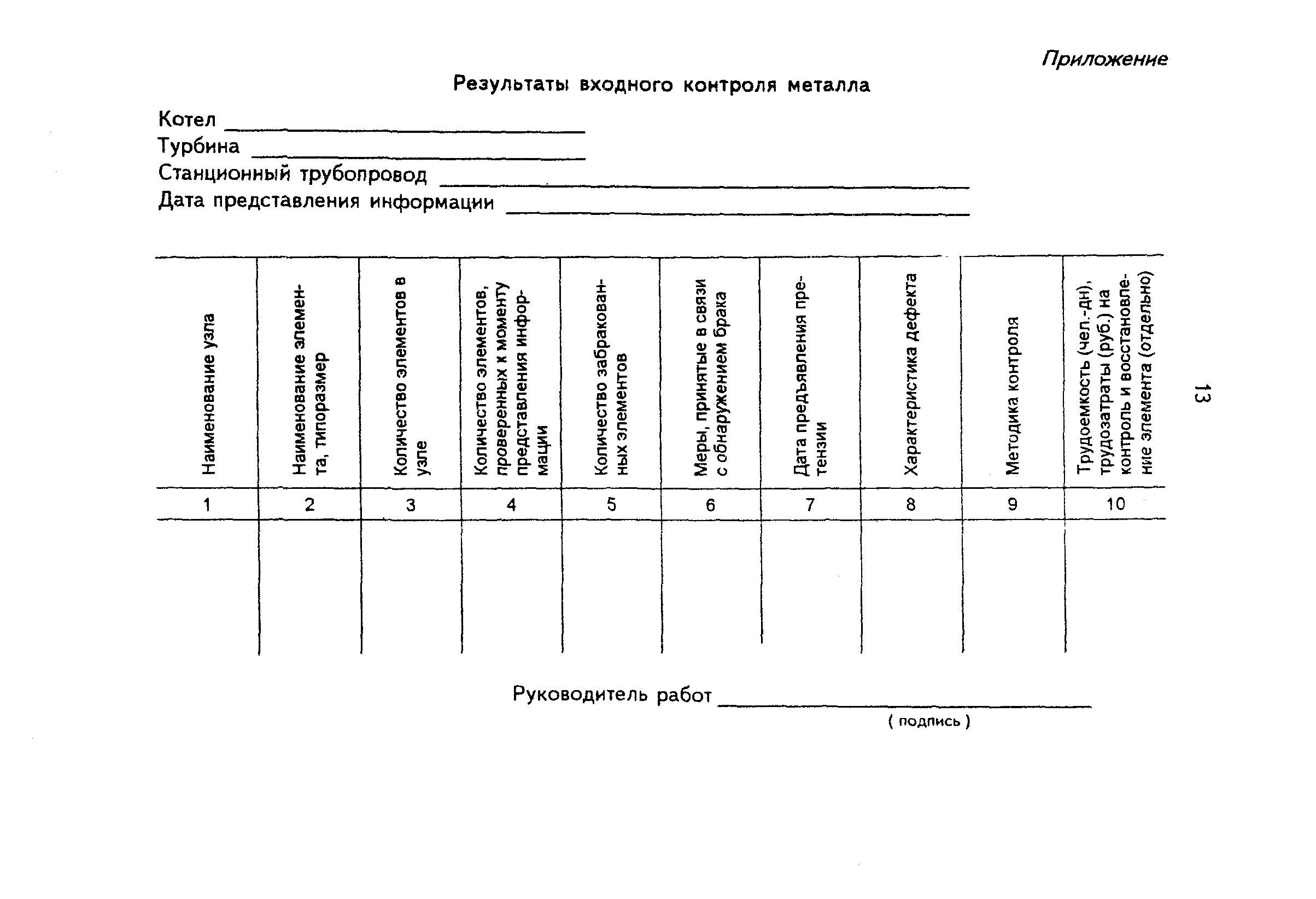

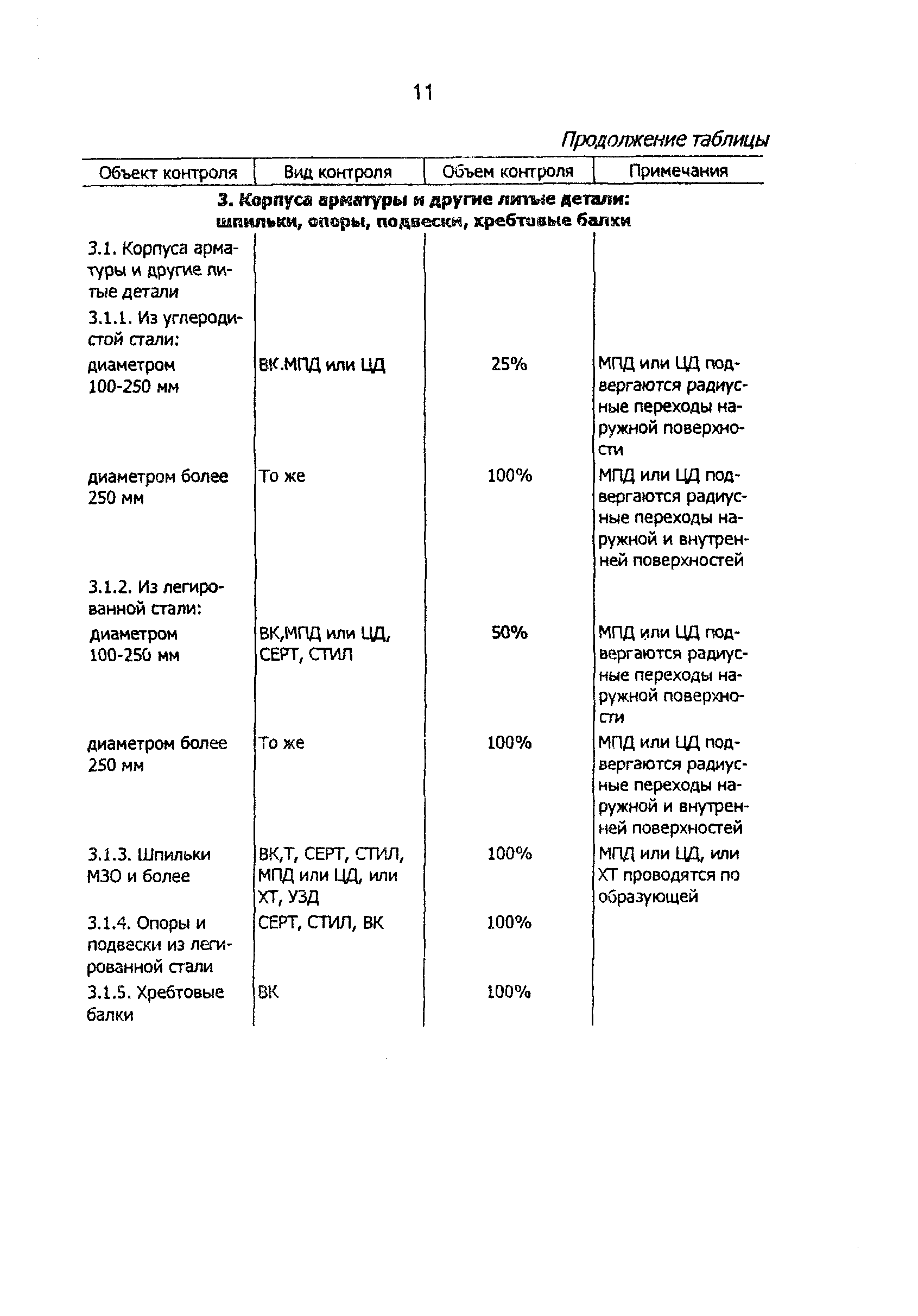

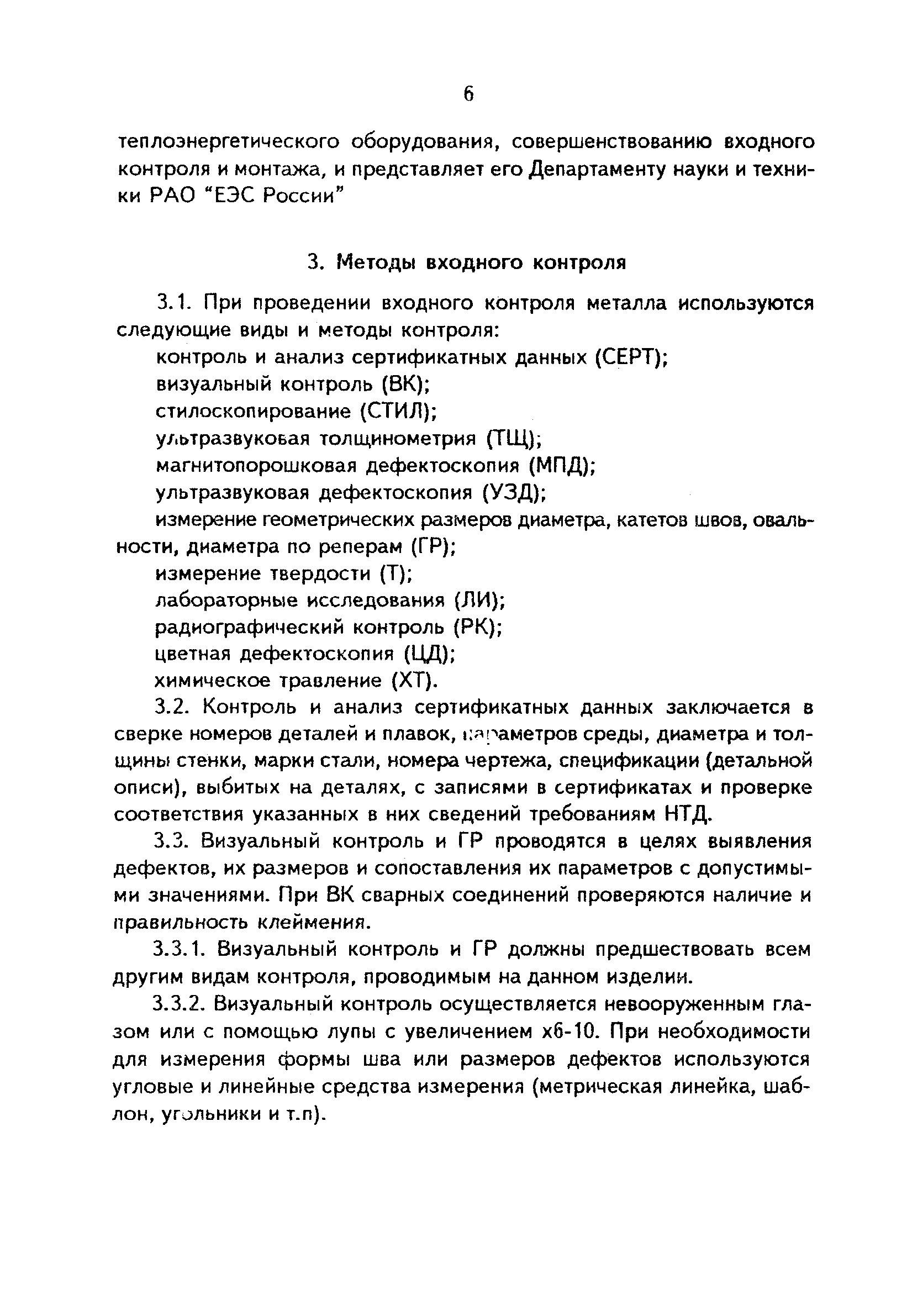

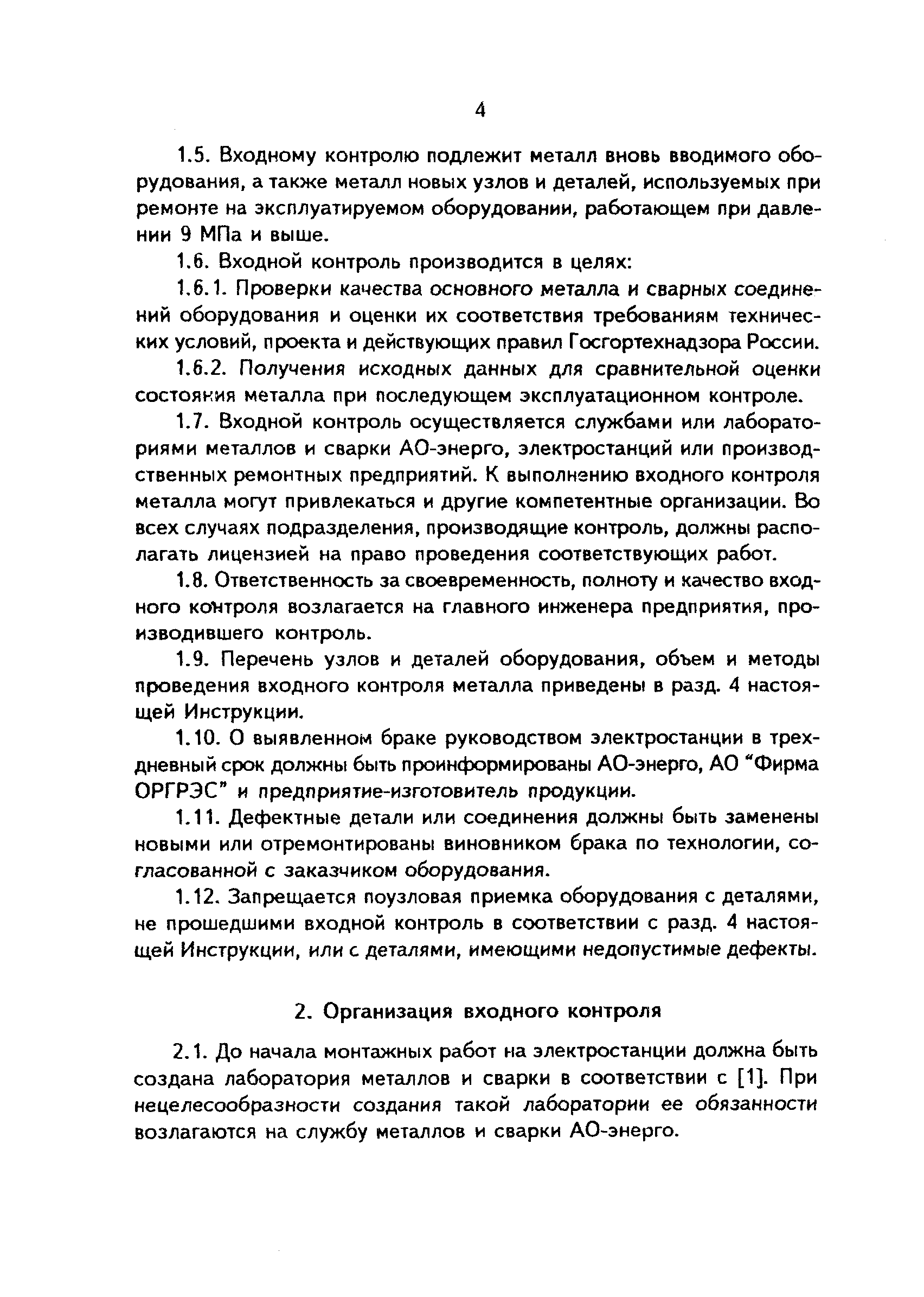

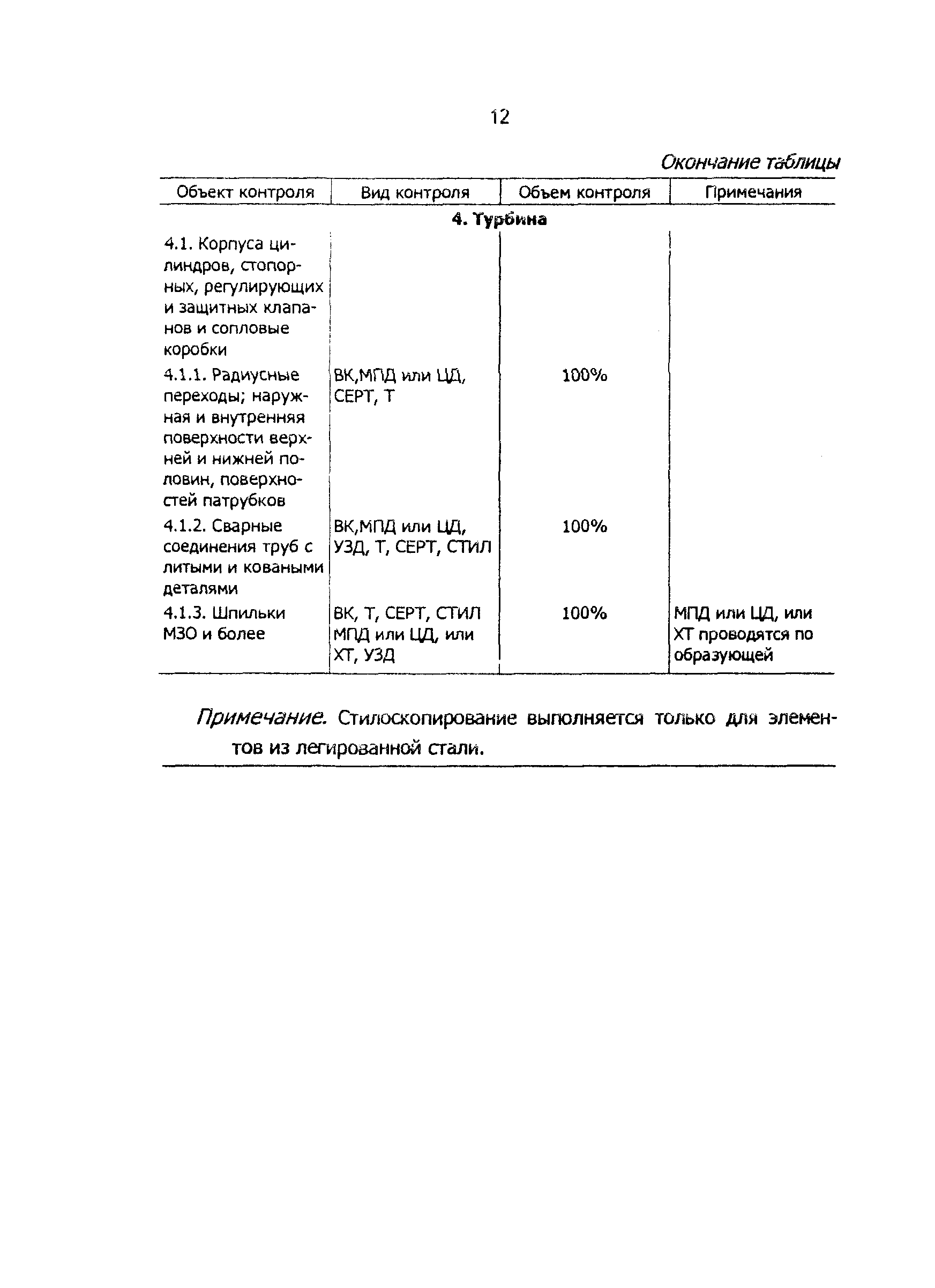

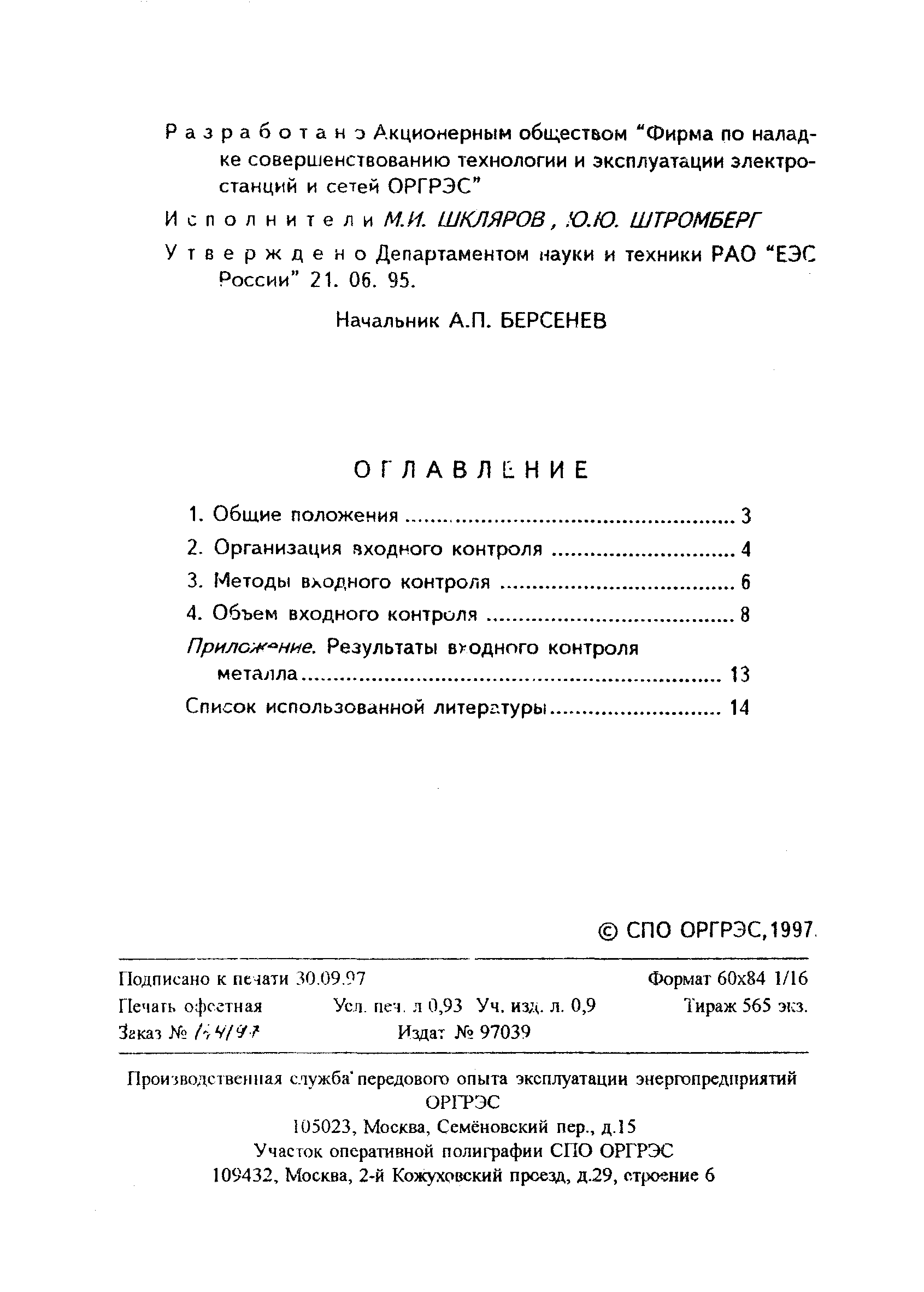

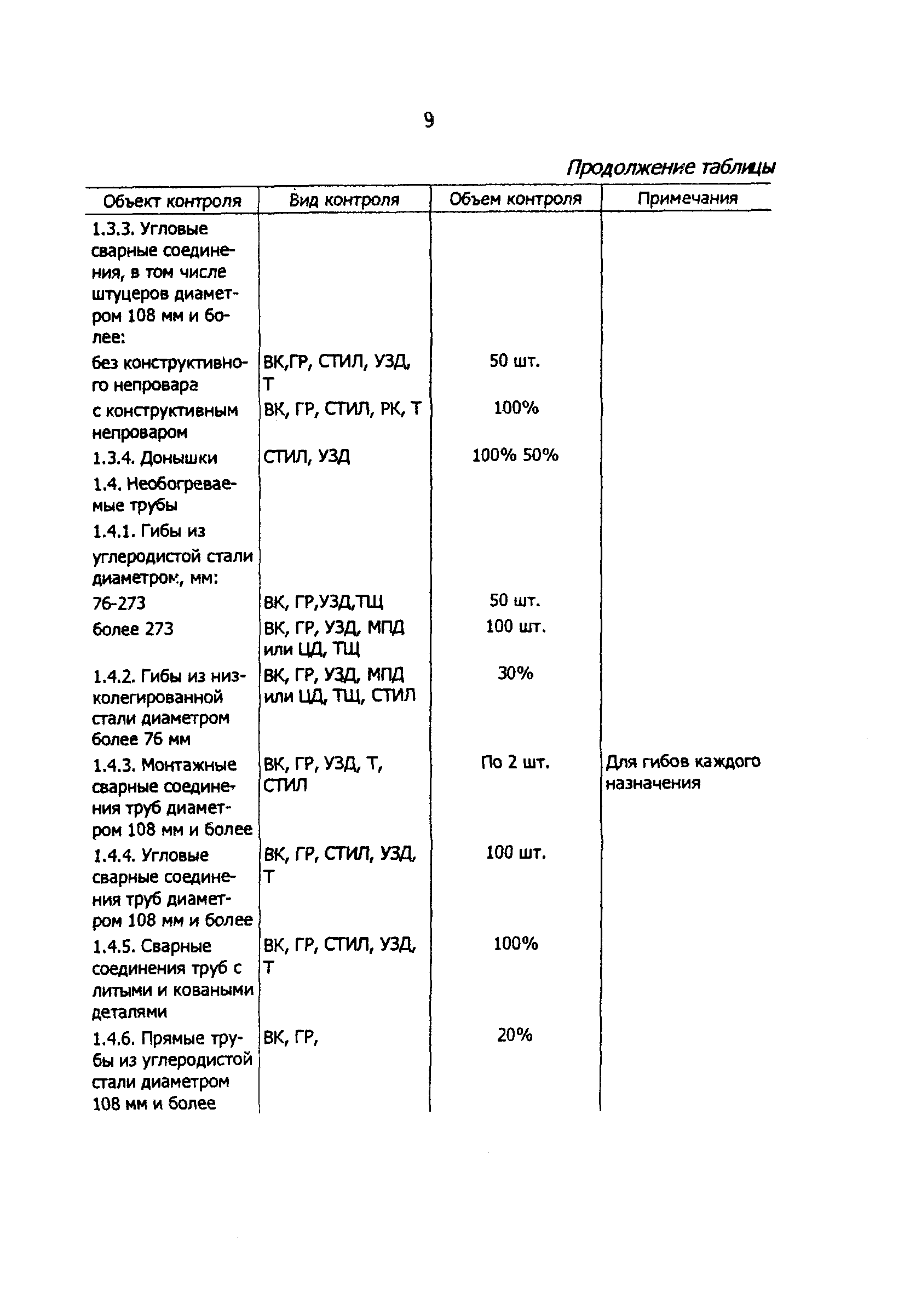

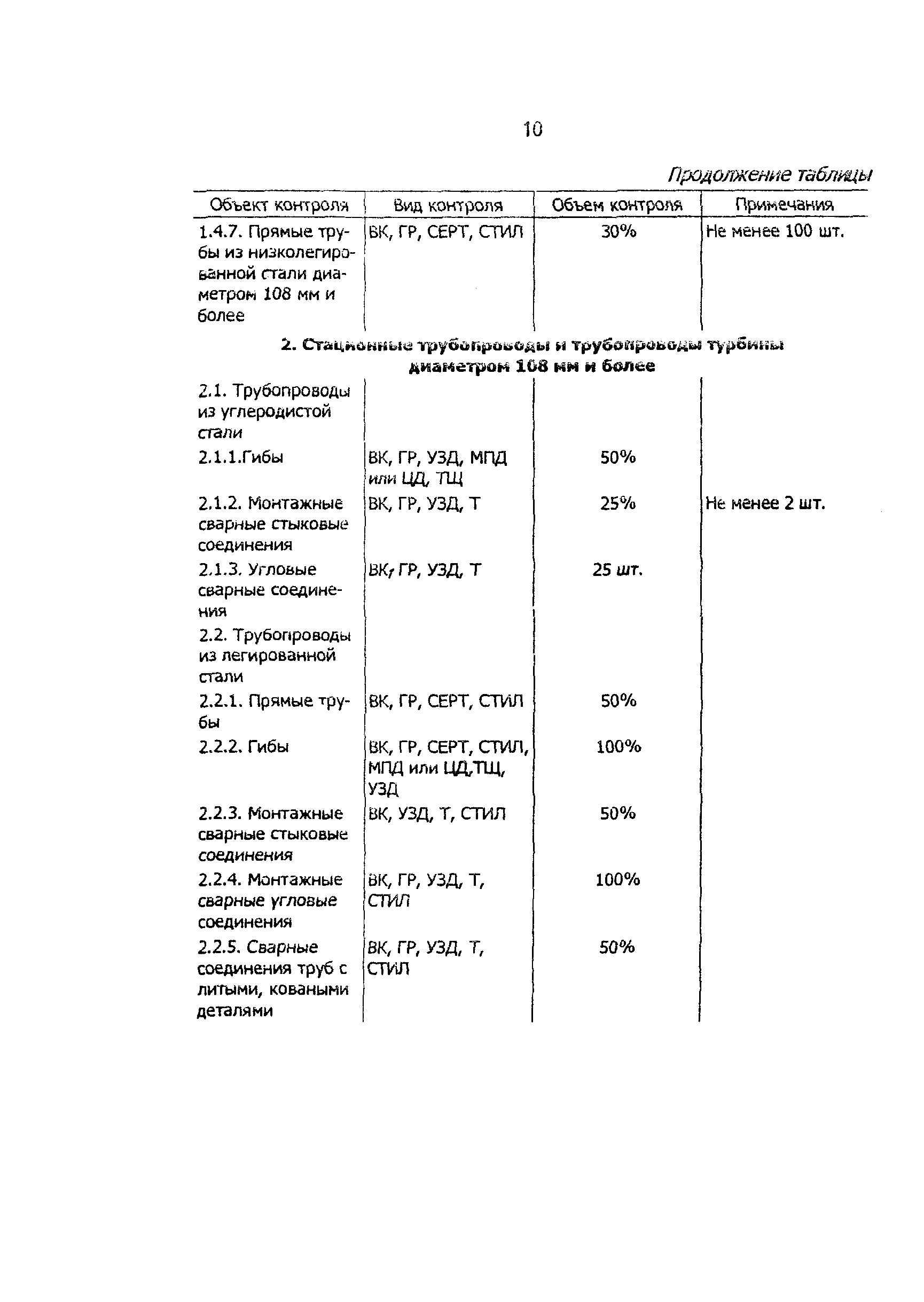

Оглавление:	1. Общие положения 2. Организация входного контроля 3. Методы входного контроля 4. Объем входного контроля Приложение. Результаты вводного контроля металла Список использованной литературы
Разработан:	АО Фирма ОРГРЭС
Утверждён:	21.06.1995 РАО ЕЭС России (UES of Russia RAO )
Издан:	СПО ОРГРЭС (1997 г. )
Расположен в:	Техническая документация Мостостроение Сварка. Термообработка. Контроль металла
Заменяет собой:	РД 34.17.401-88 «Положение о входном контроле металла теплоэнергетических установок с давлением 9 МПа и выше» (СПО Союзтехэнерго, 1988)

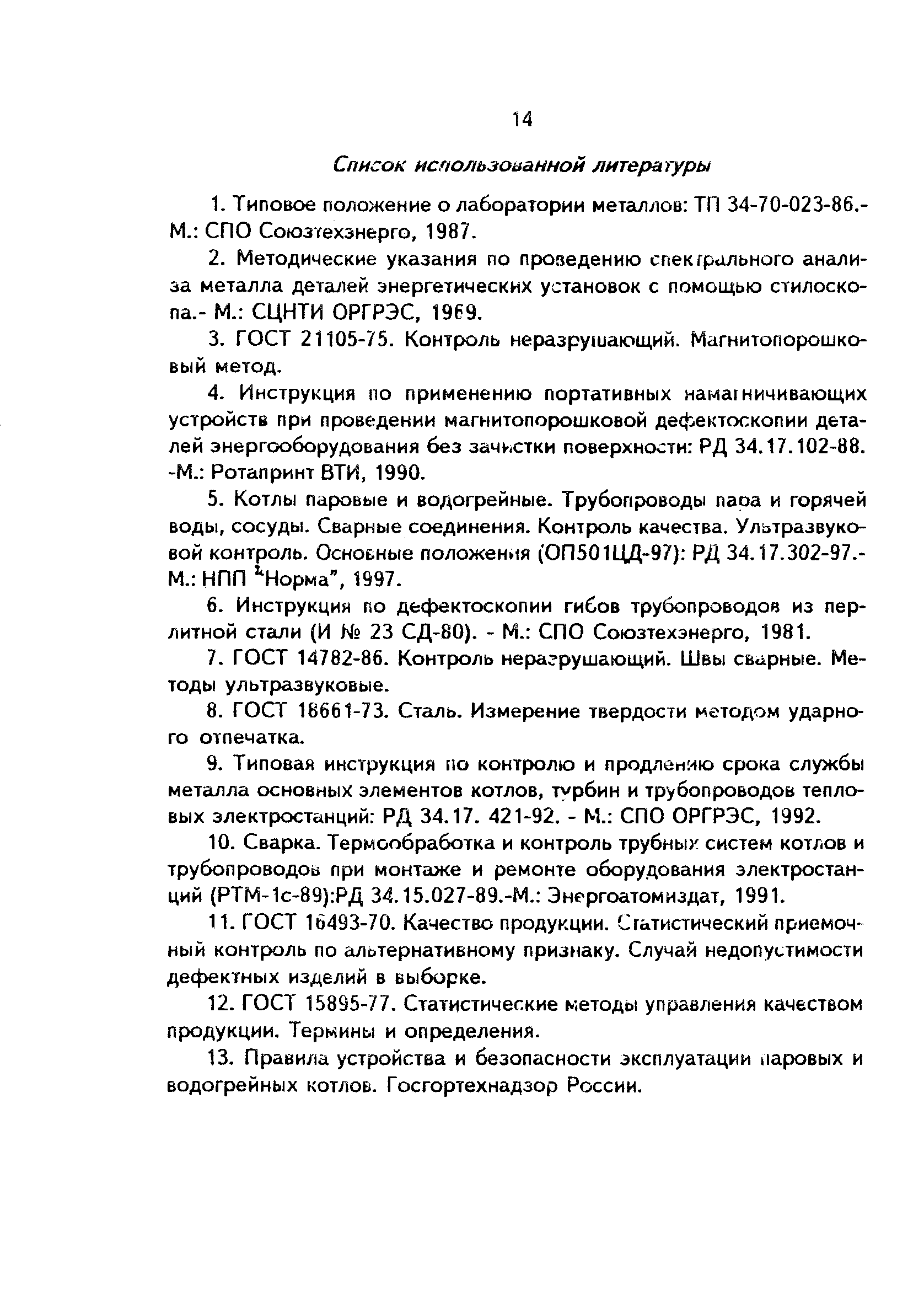

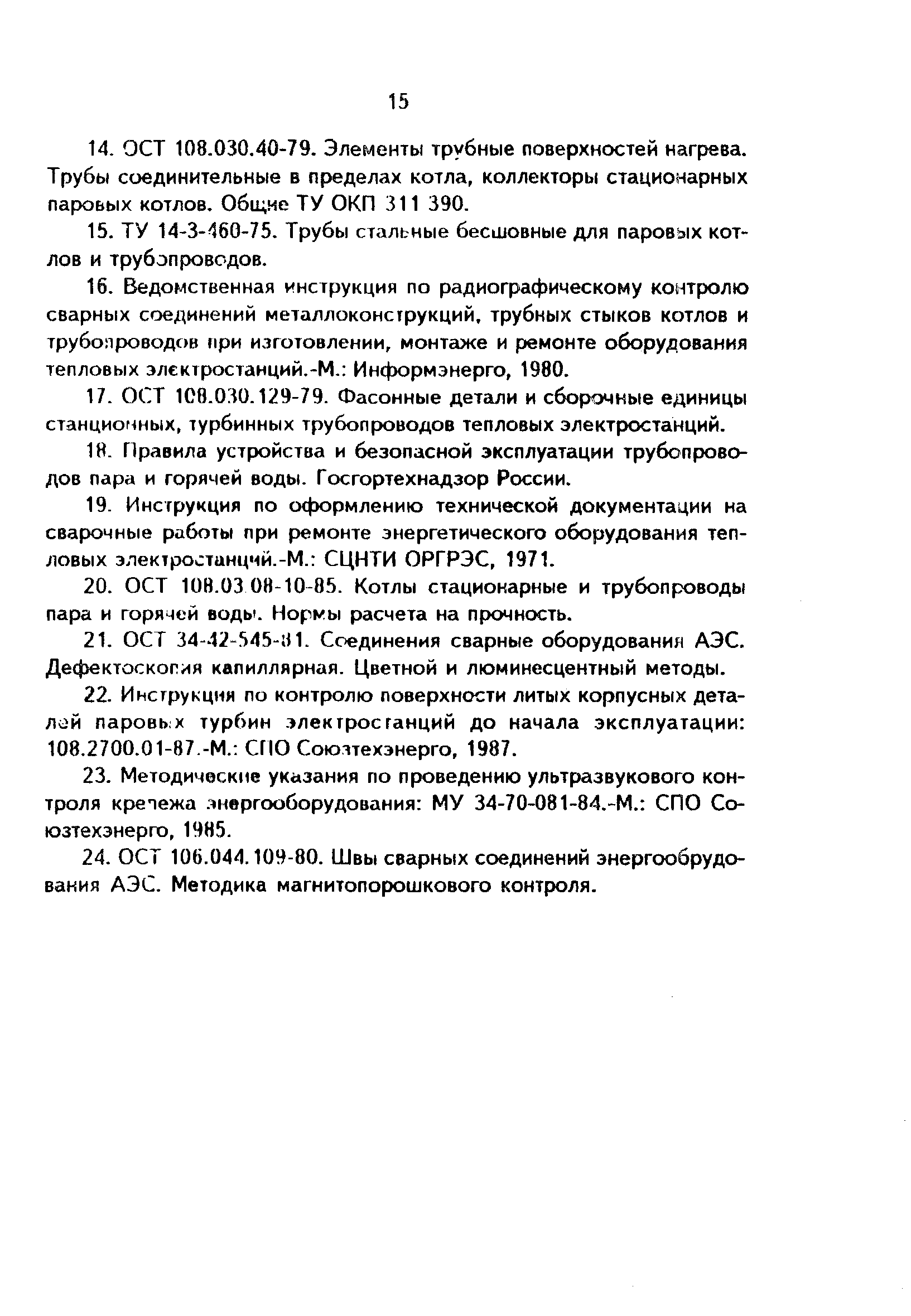

Нормативные ссылки:	ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 15895-77 «Статистические методы управления качеством продукции. Термины и определения» ГОСТ 16493-70 «Качество продукции. Статистический приемочный контроль по альтернативному признаку. Случай недопустимости дефектных изделий в выборке» РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)» РД 34.17.102-88 «Инструкция по применению портативных намагничивающих устройств при проведении магнитопорошковой дефектоскопии деталей энергооборудования без зачистки поверхности» РД 34.17.302-97 «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»
