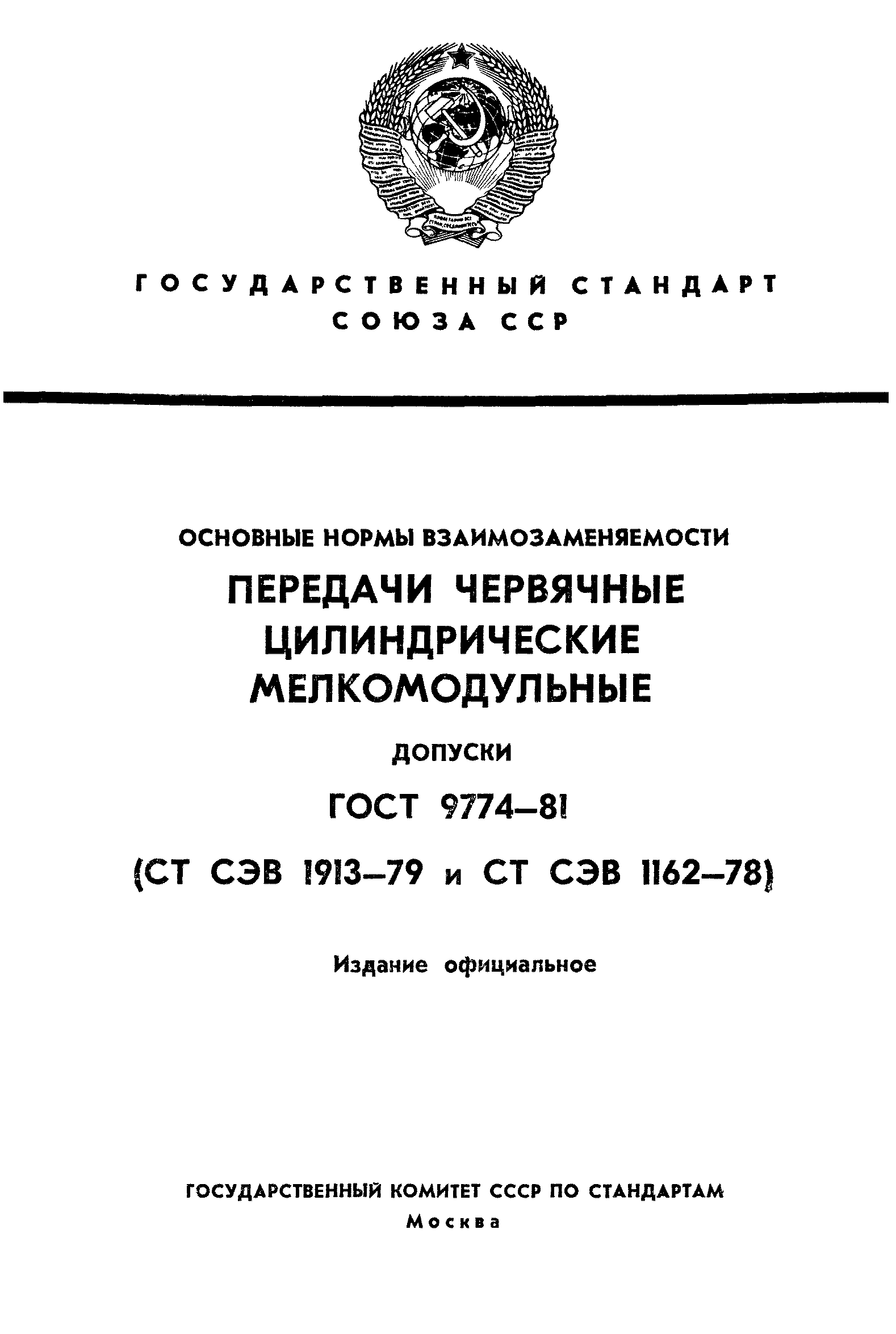

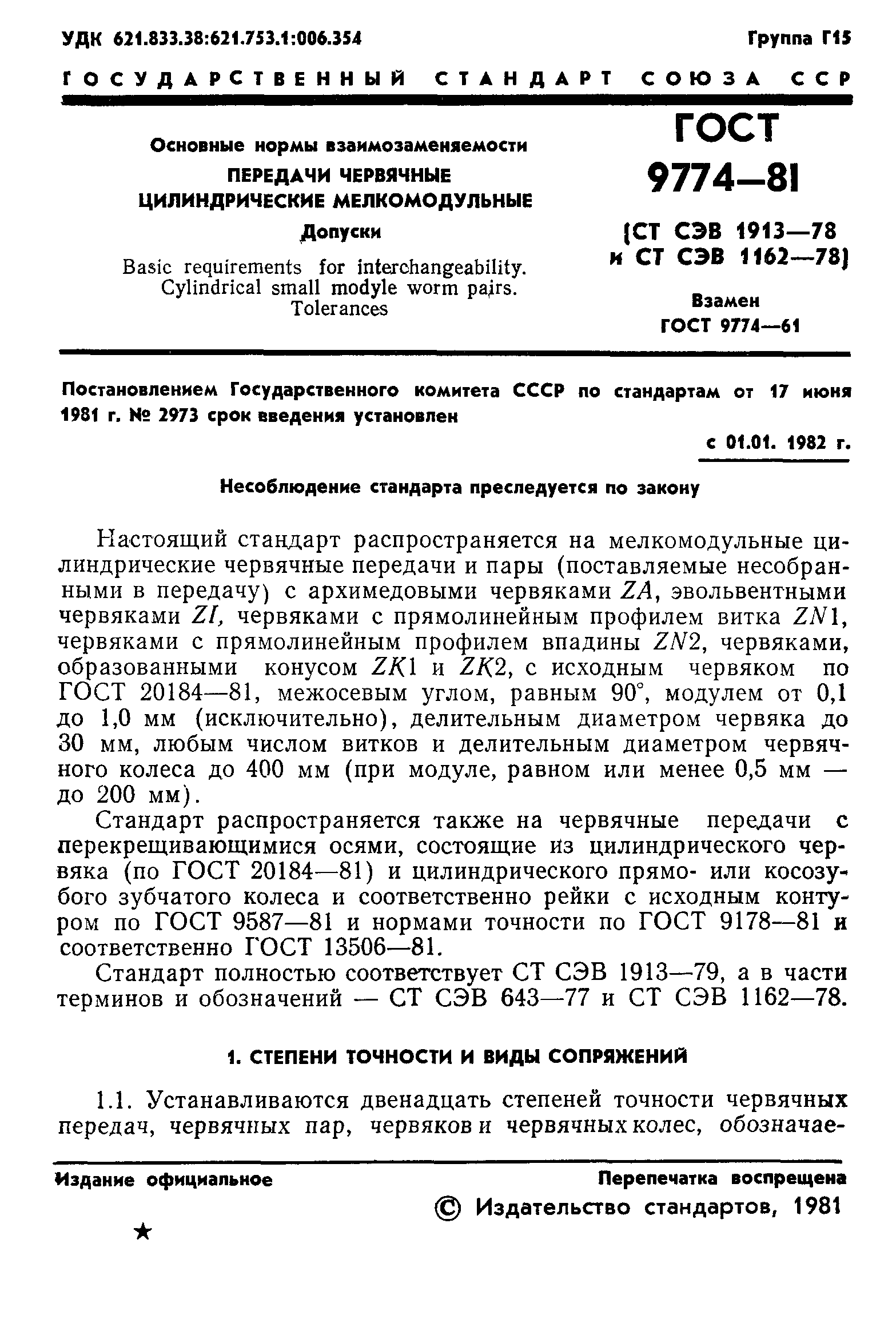

ГОСТ 9774-81

Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски

Обозначение:	ГОСТ 9774-81
Обозначение англ:	GOST 9774-81
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски
Название англ.:	Fine-pitch worm gears. Tolerances
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 градусов, модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячны передачи с перекрещивающимися осями, состоящие из цилиндрического червяка (по ГОСТ 20184-81) и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81.

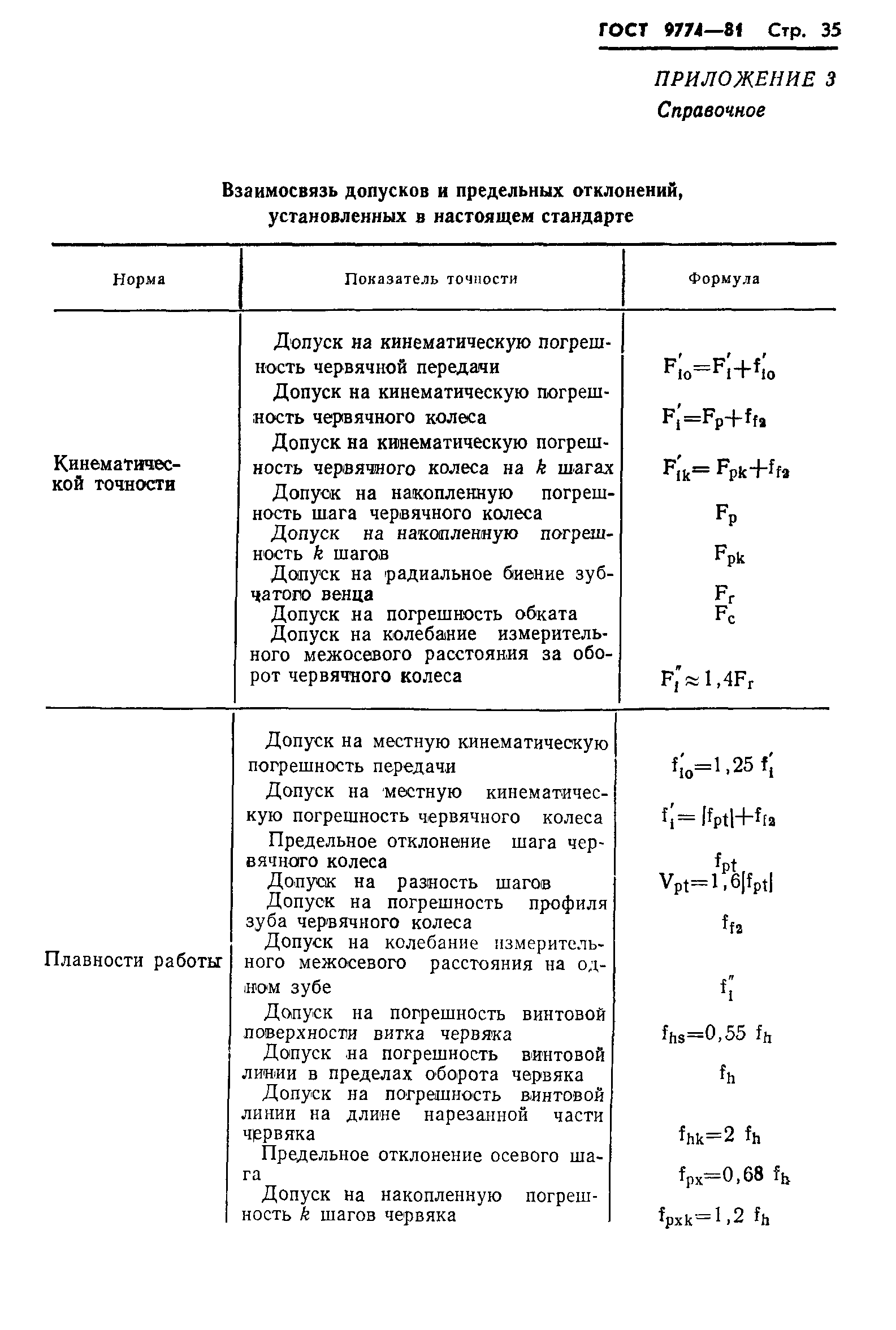

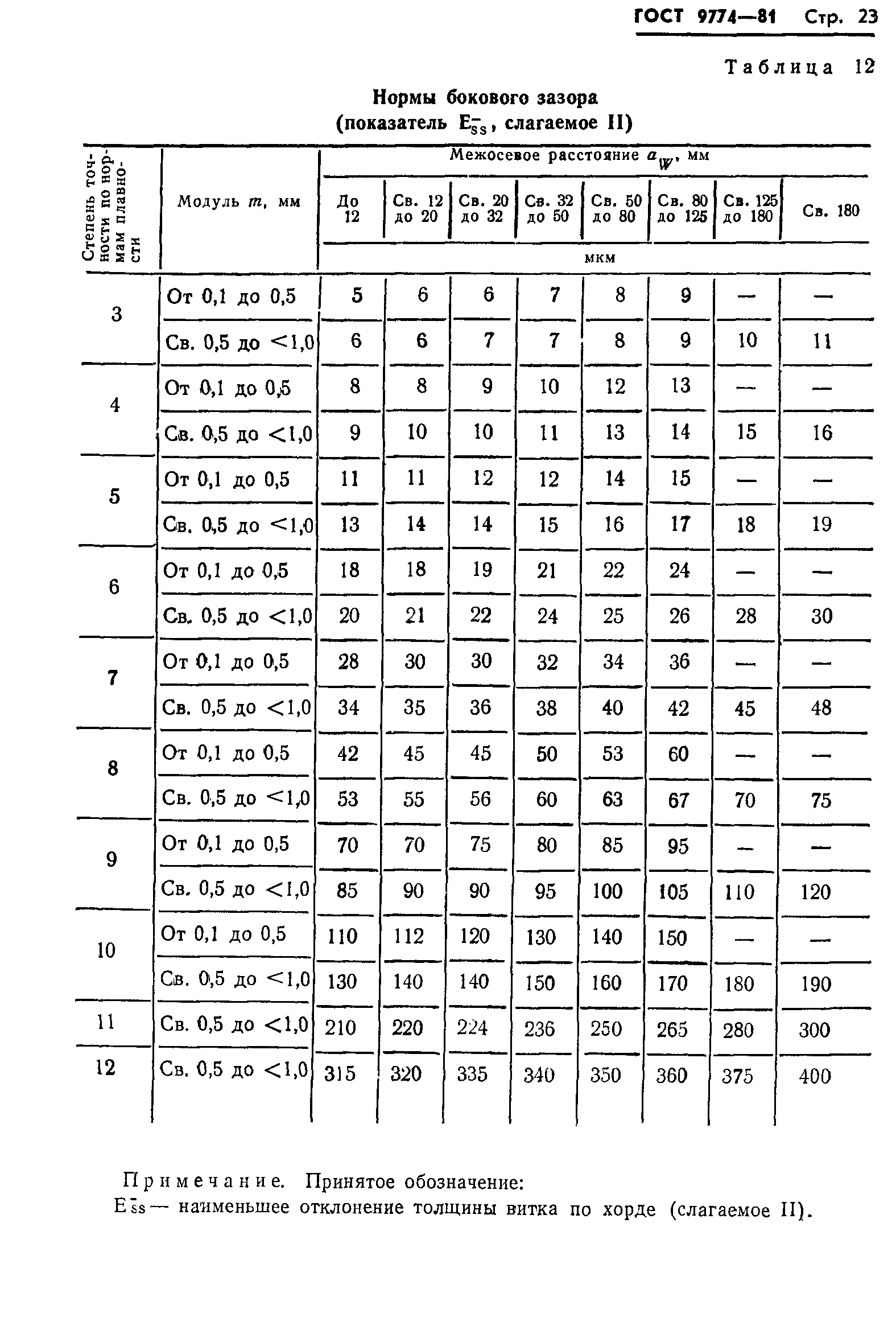

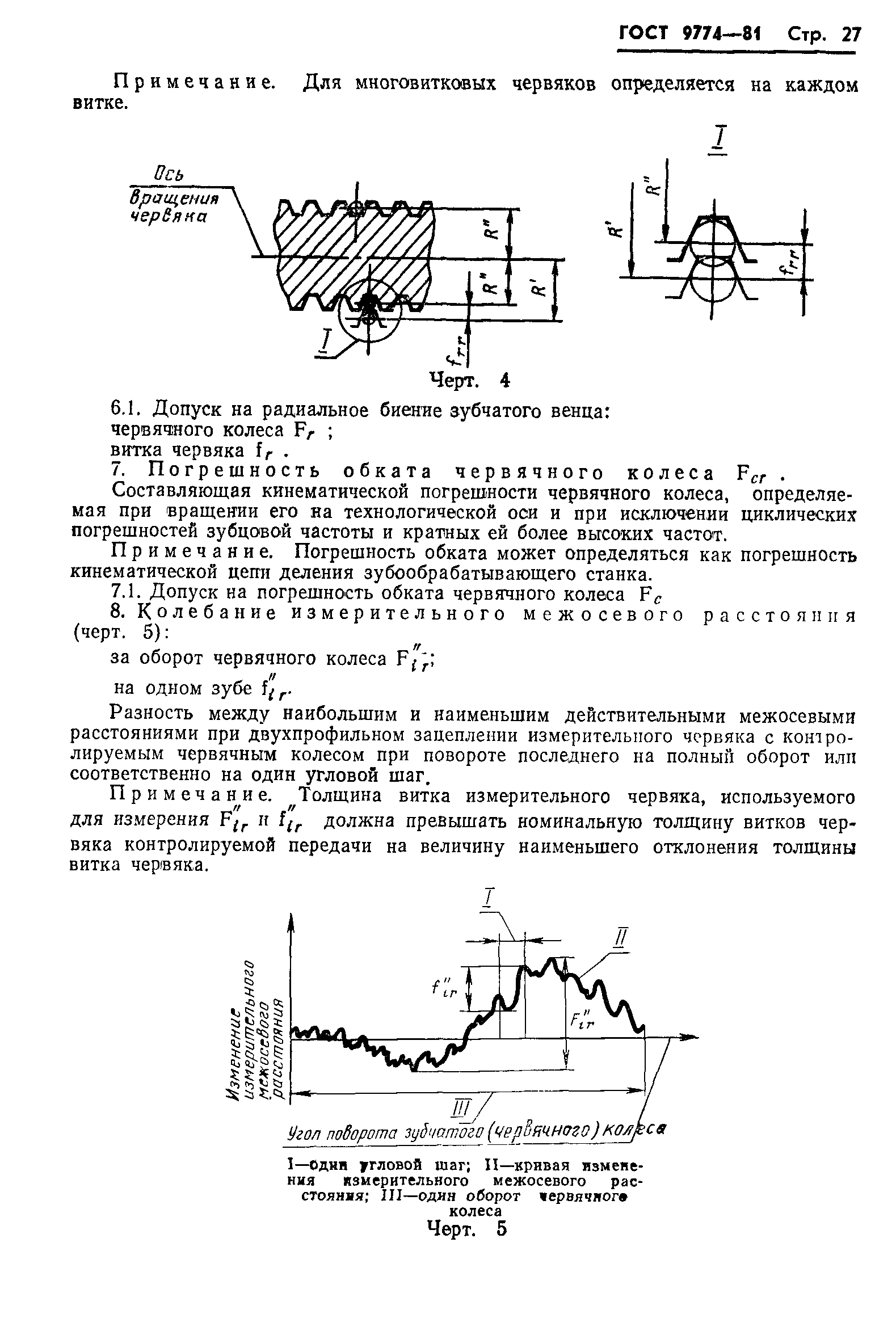

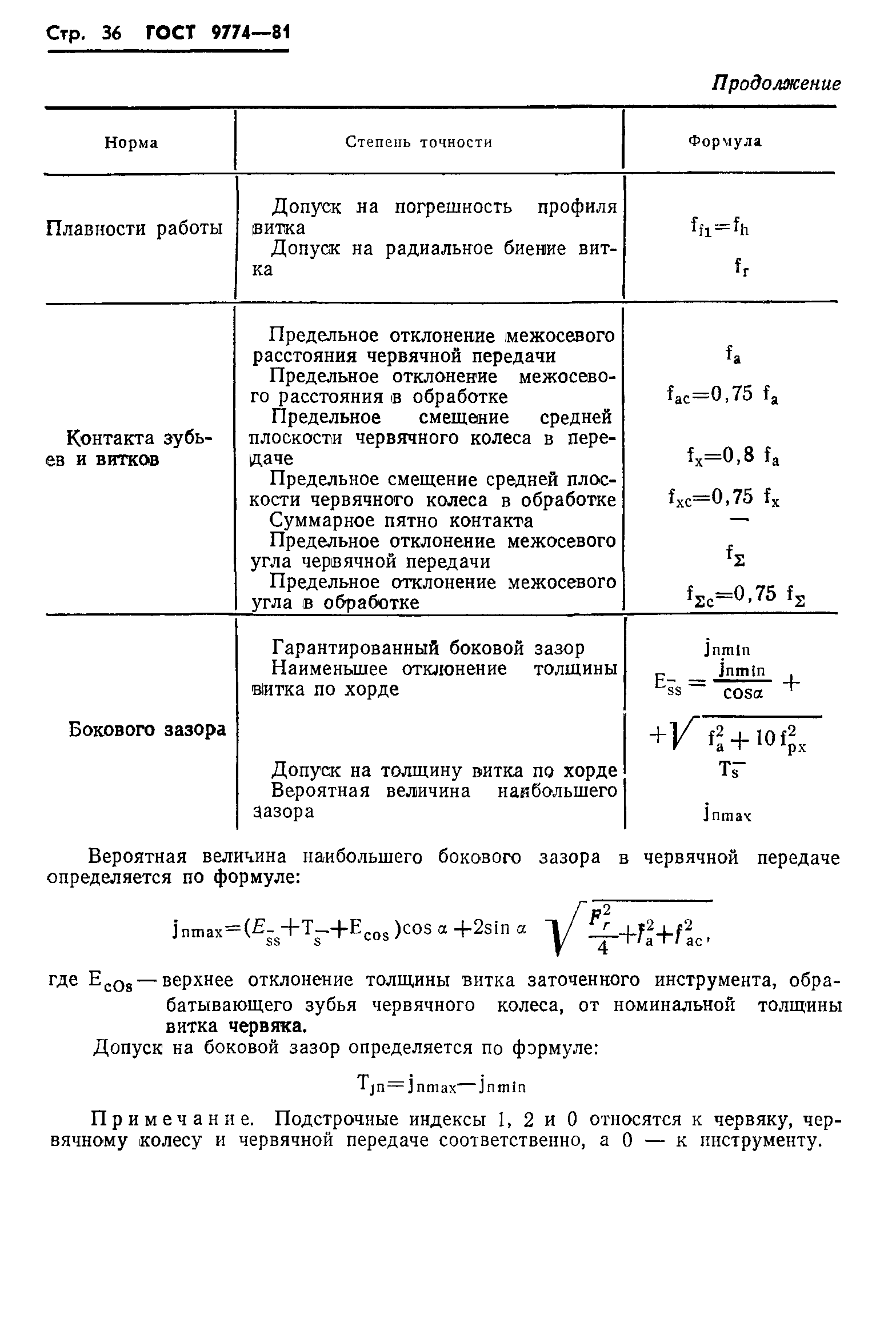

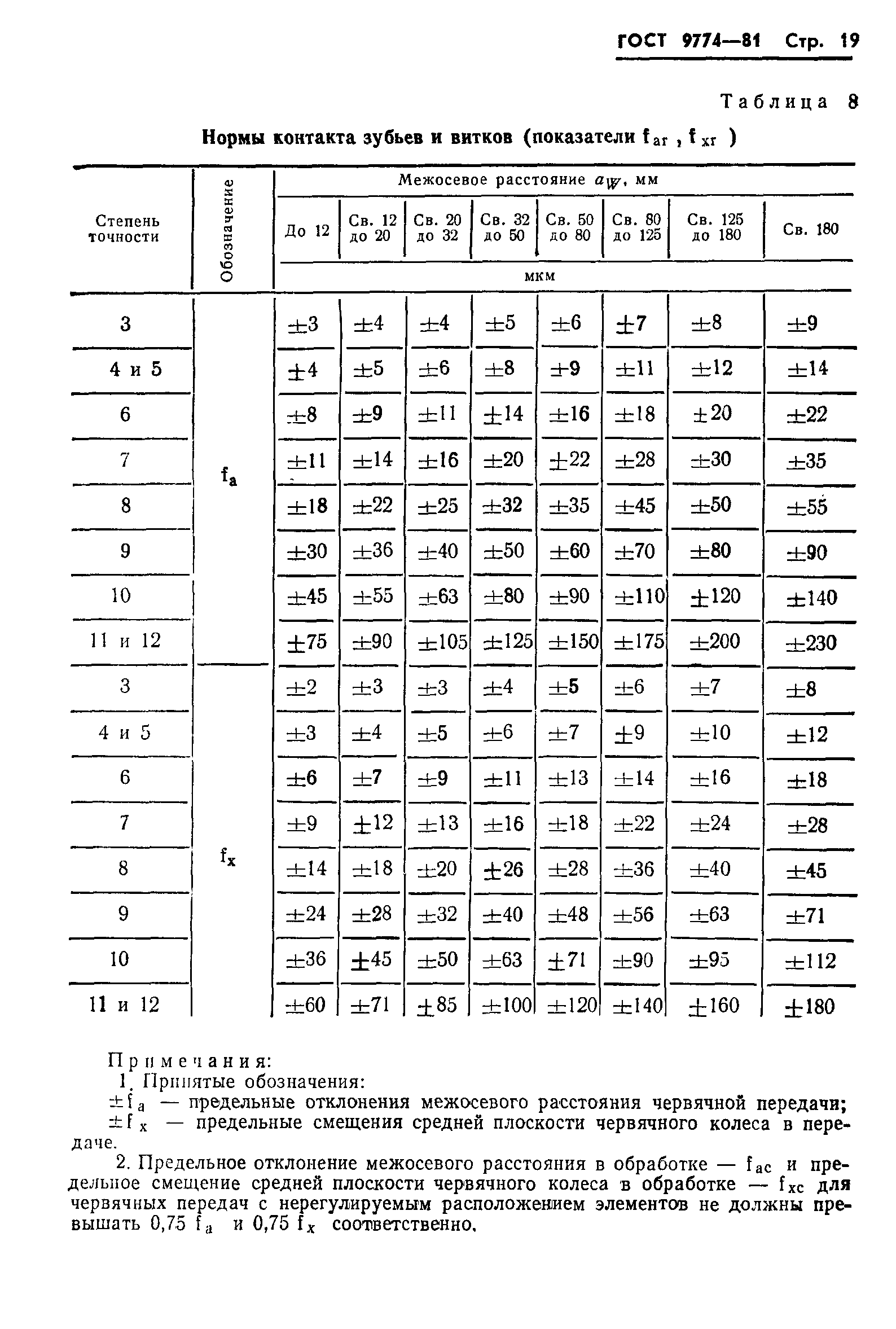

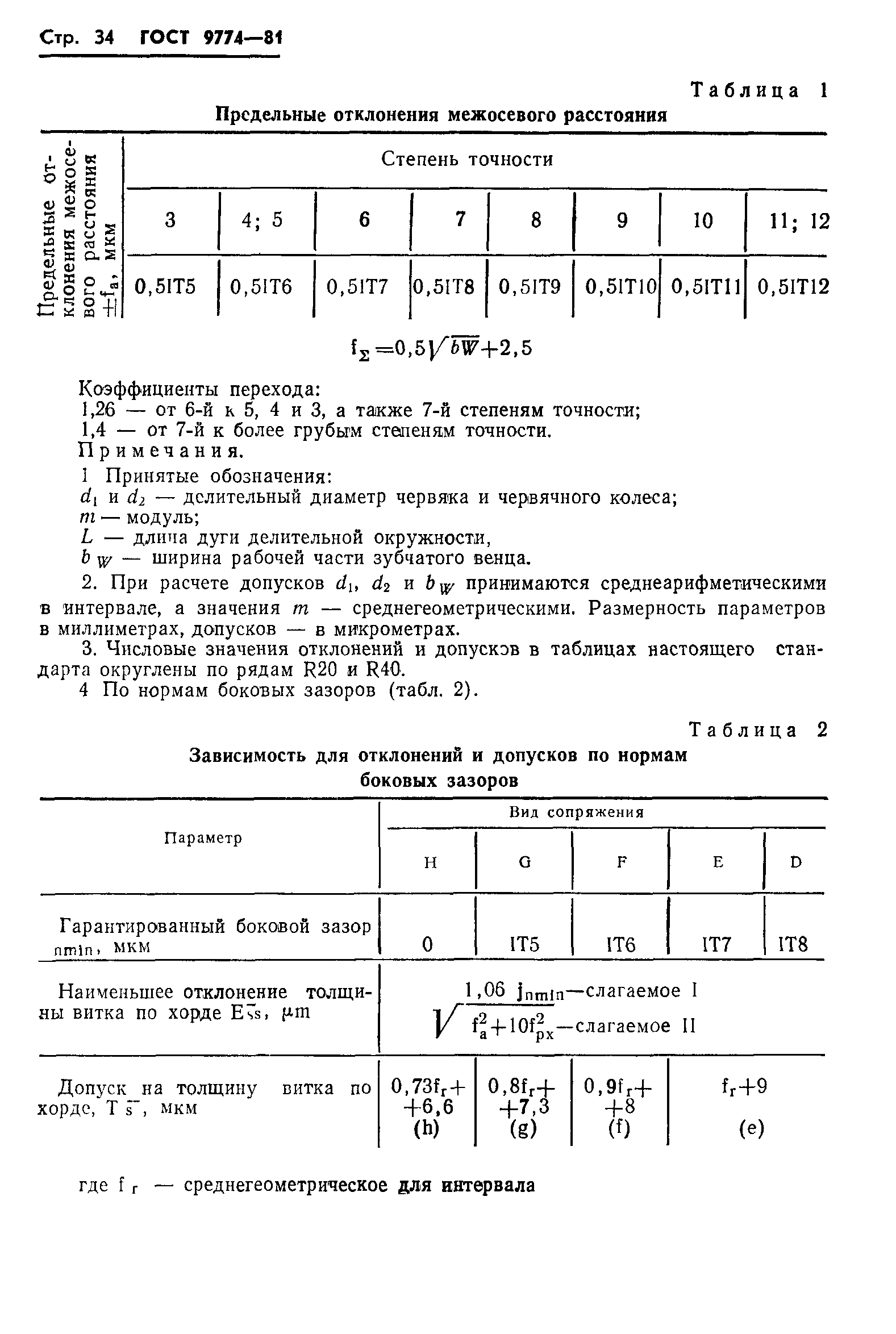

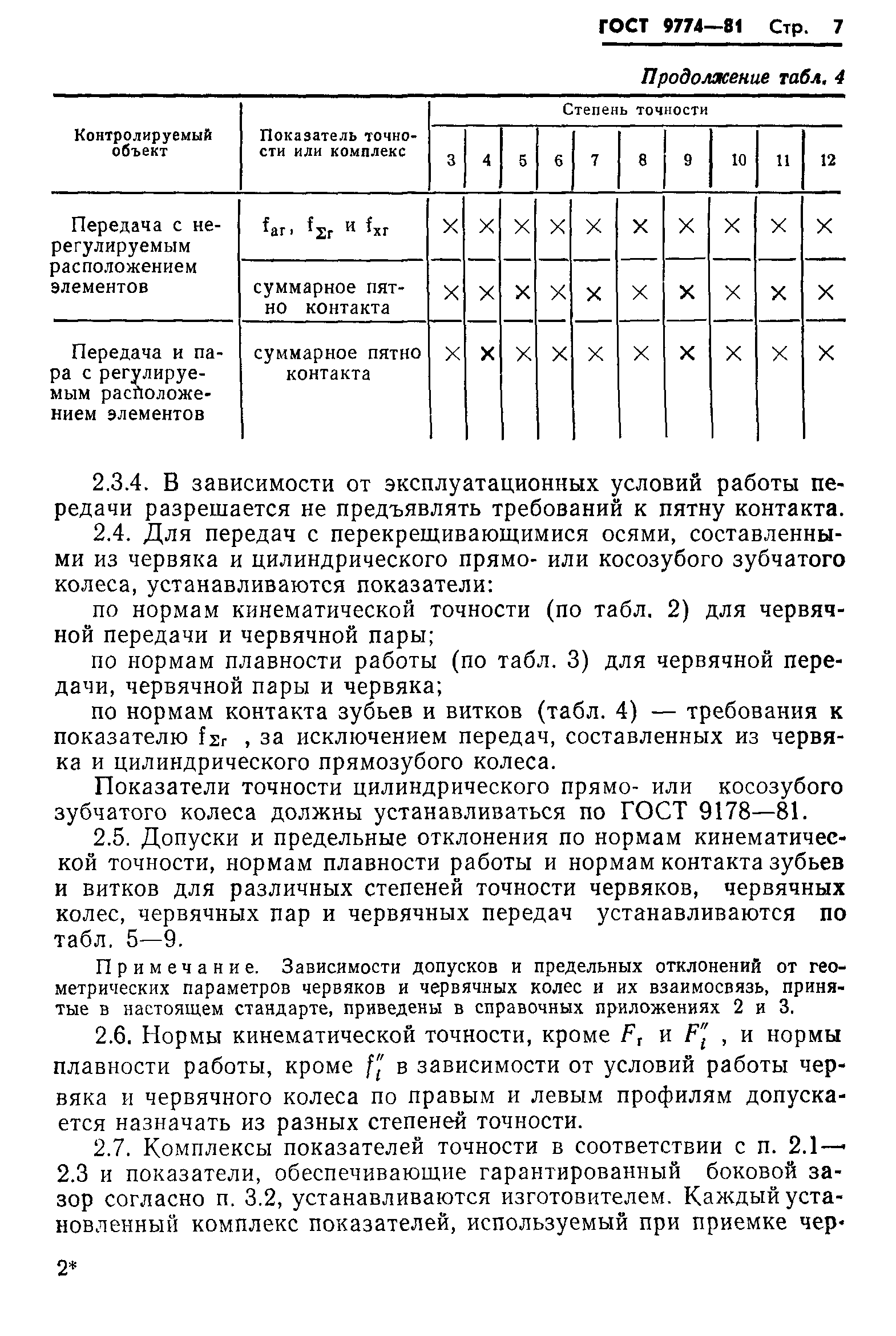

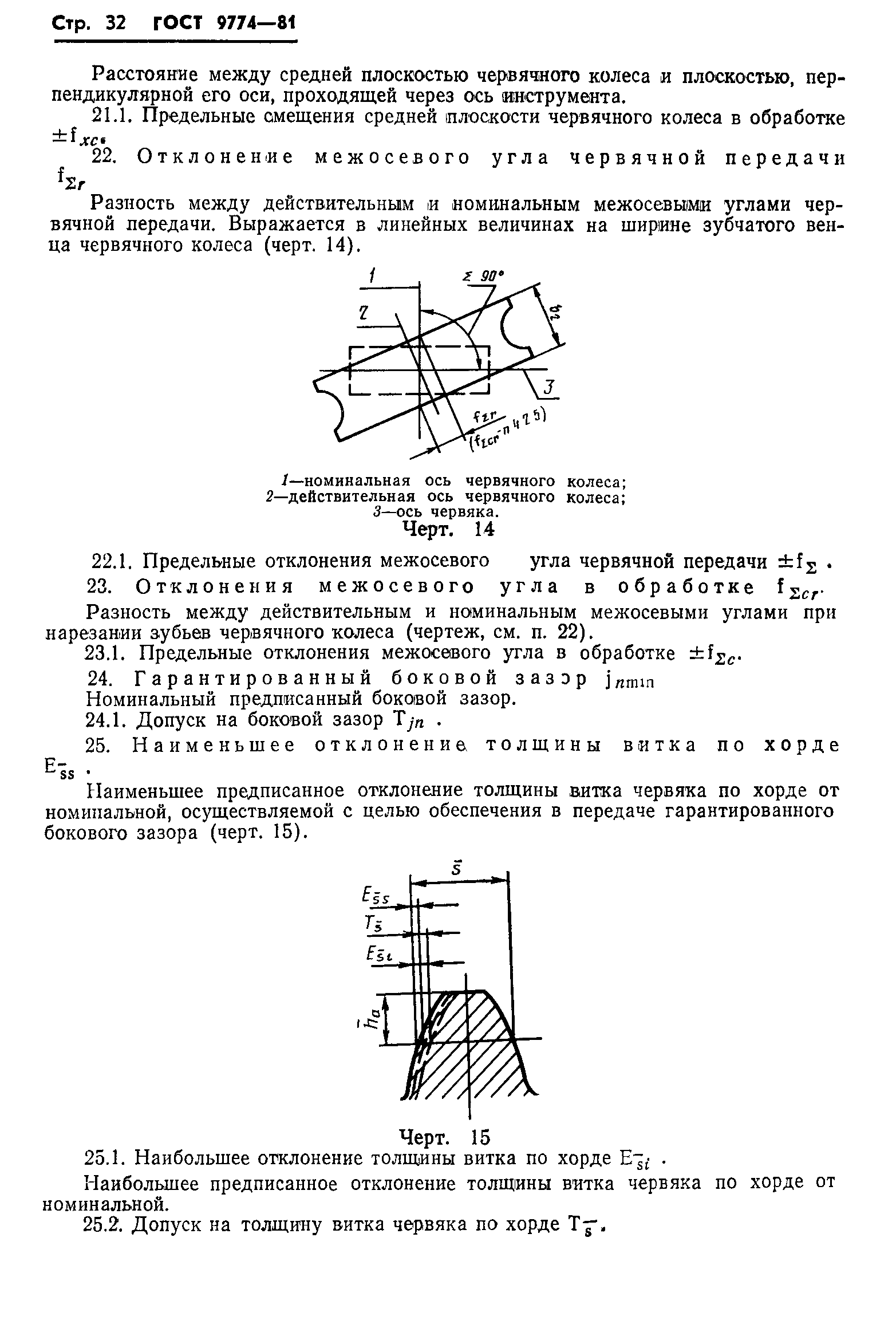

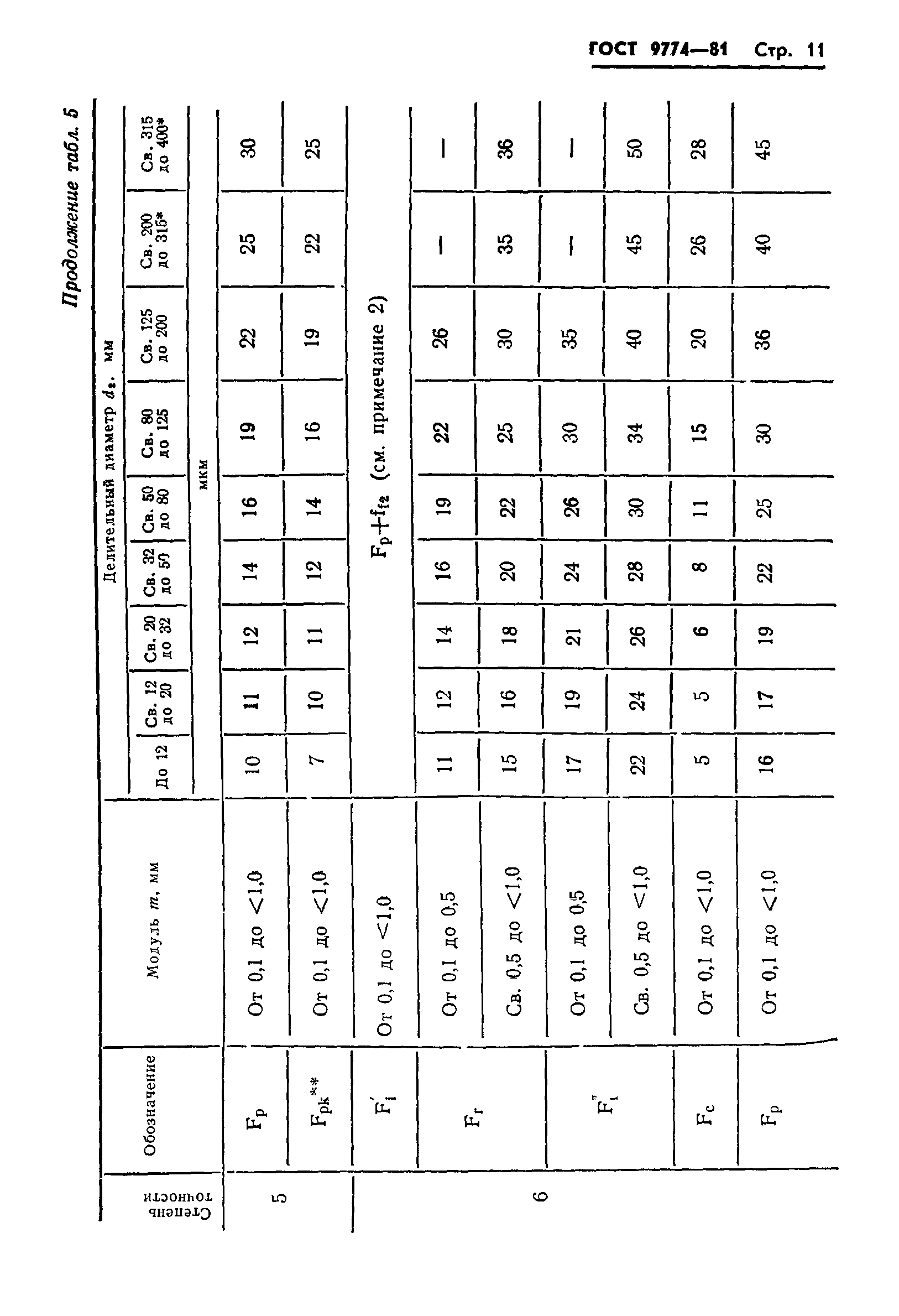

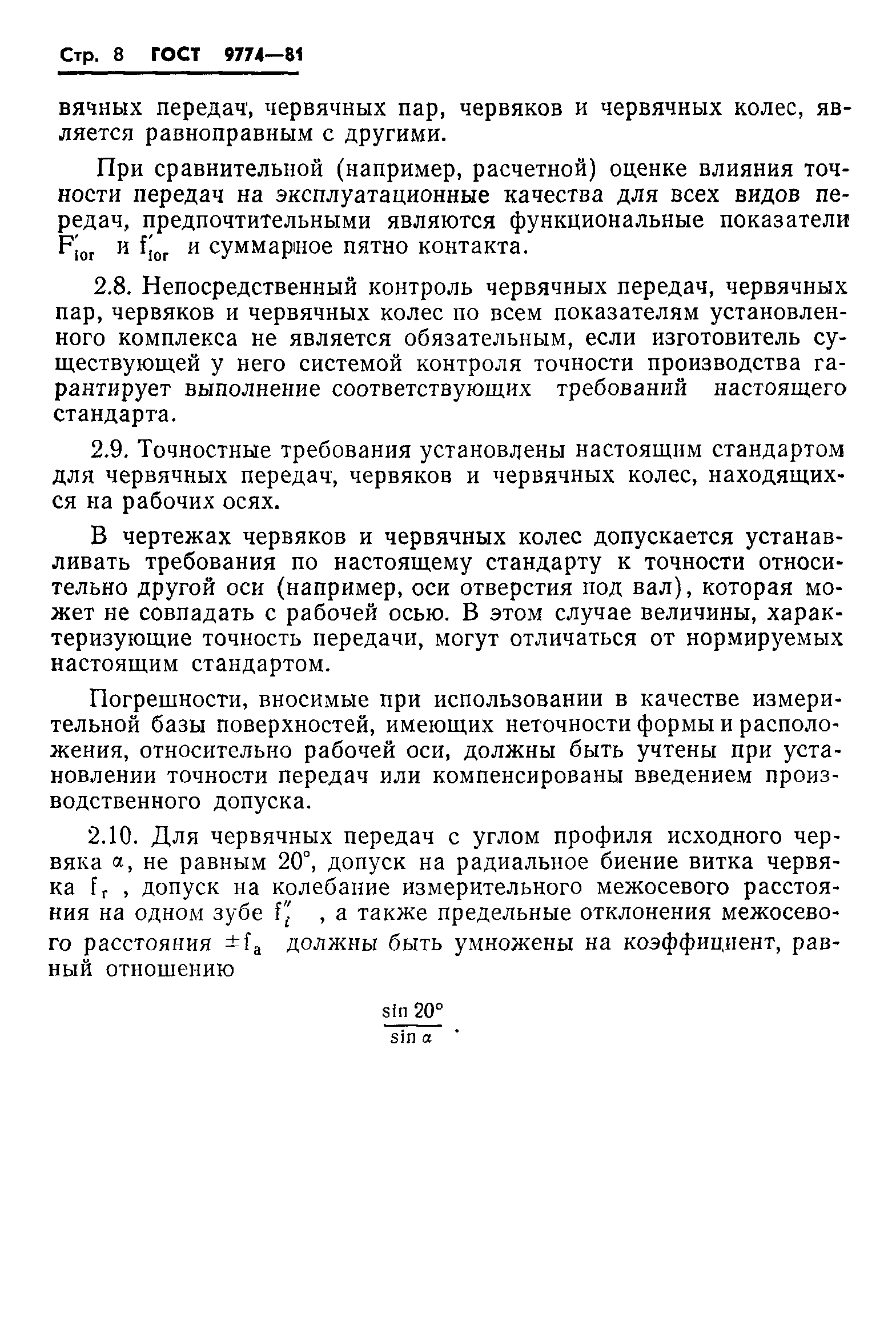

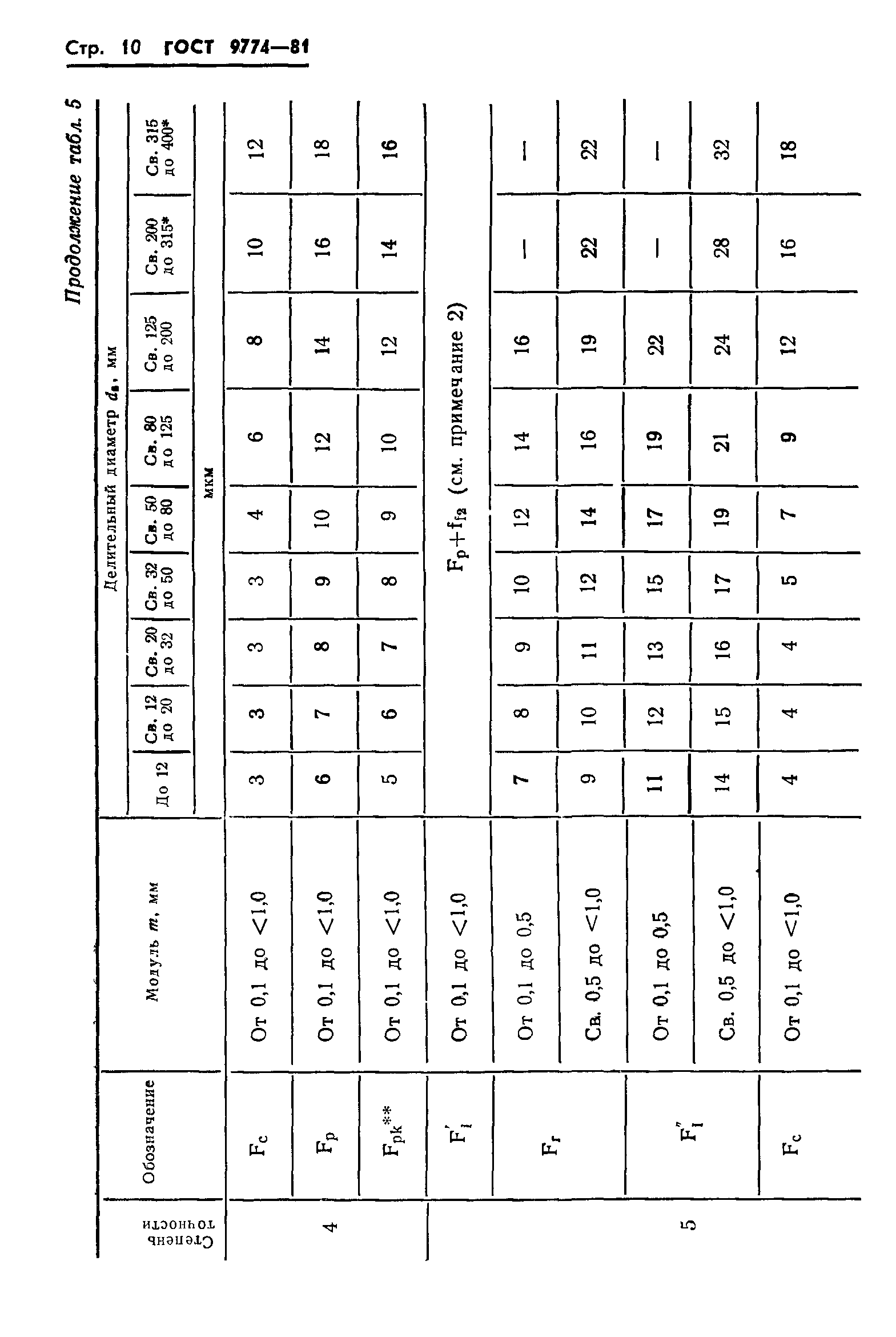

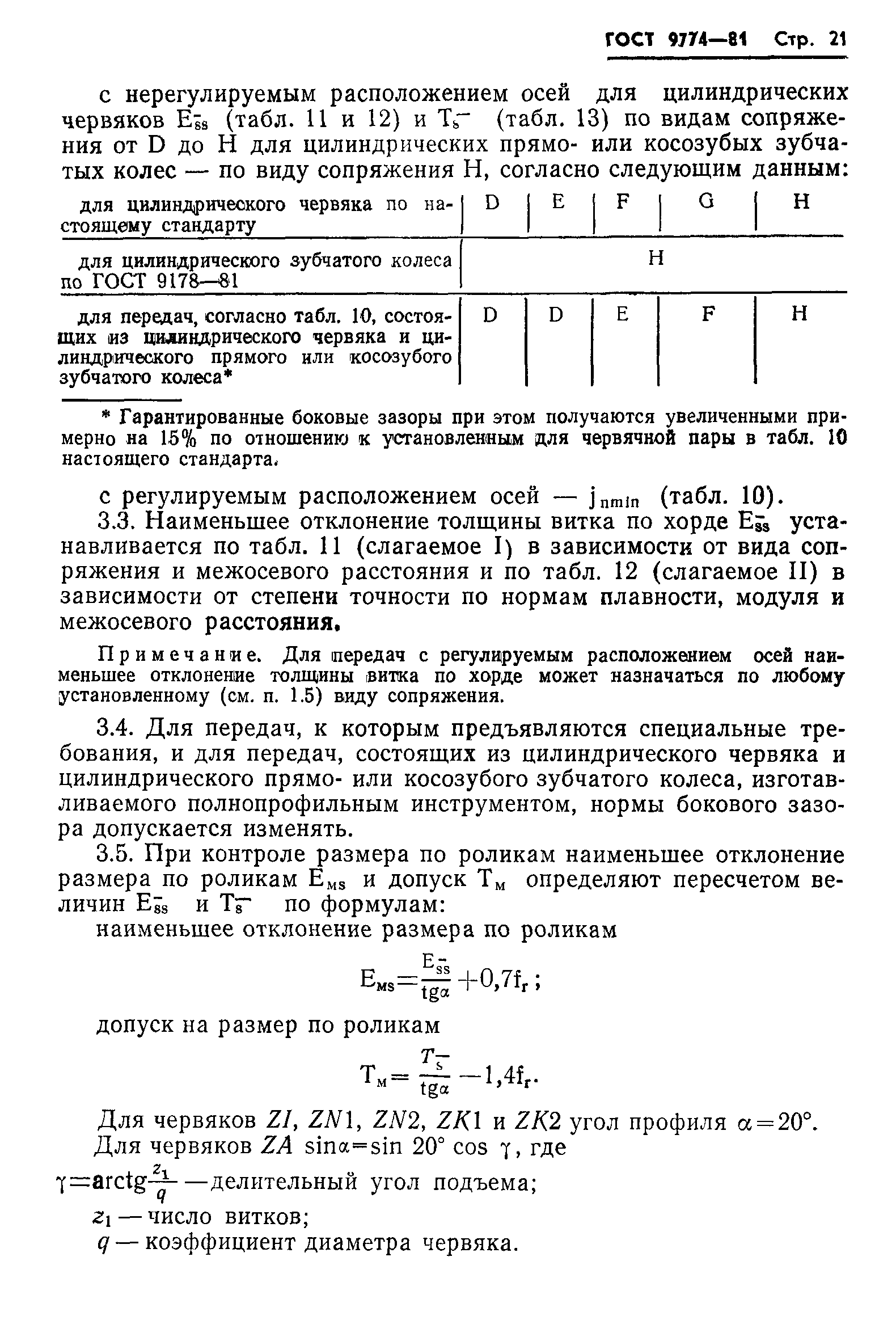

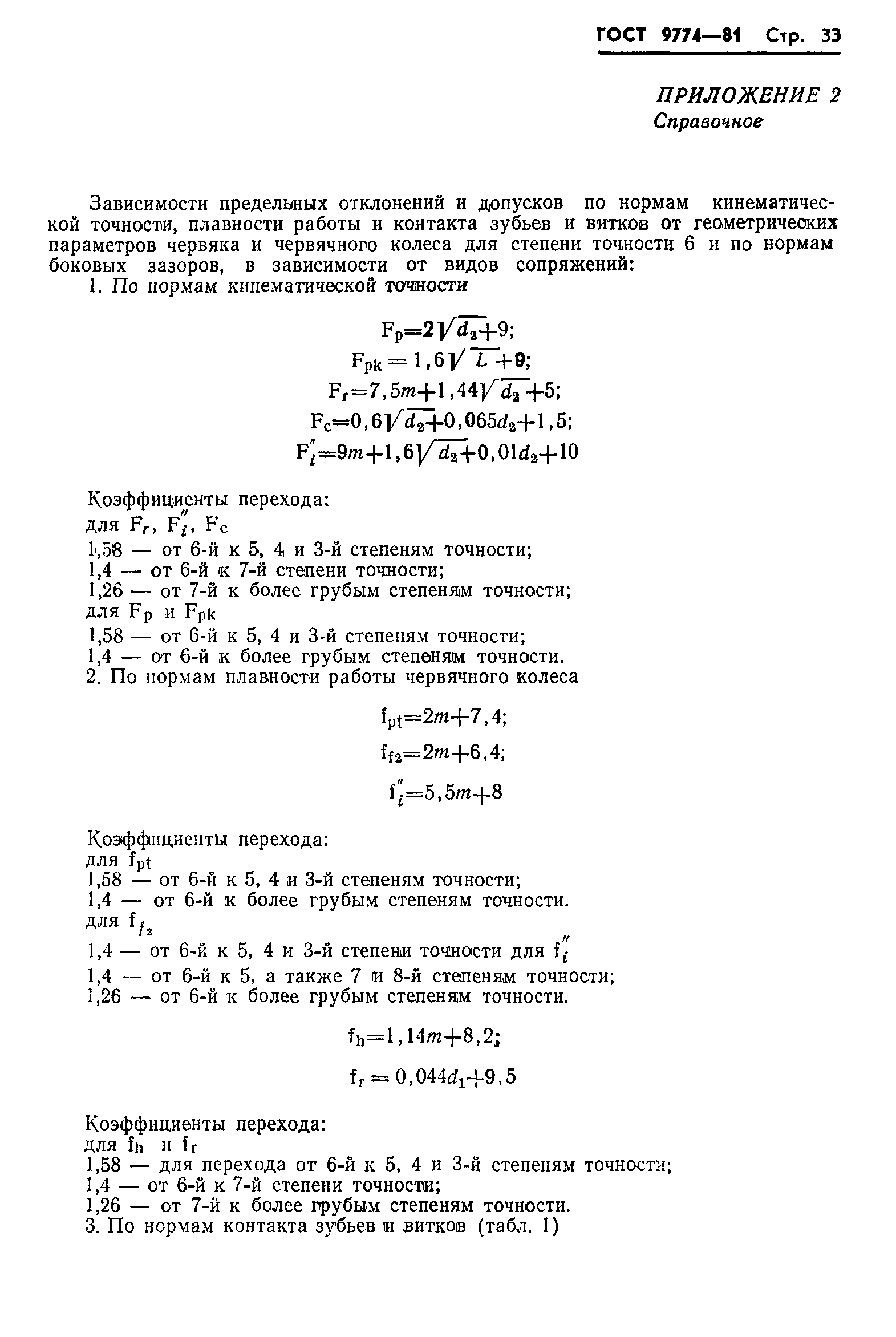

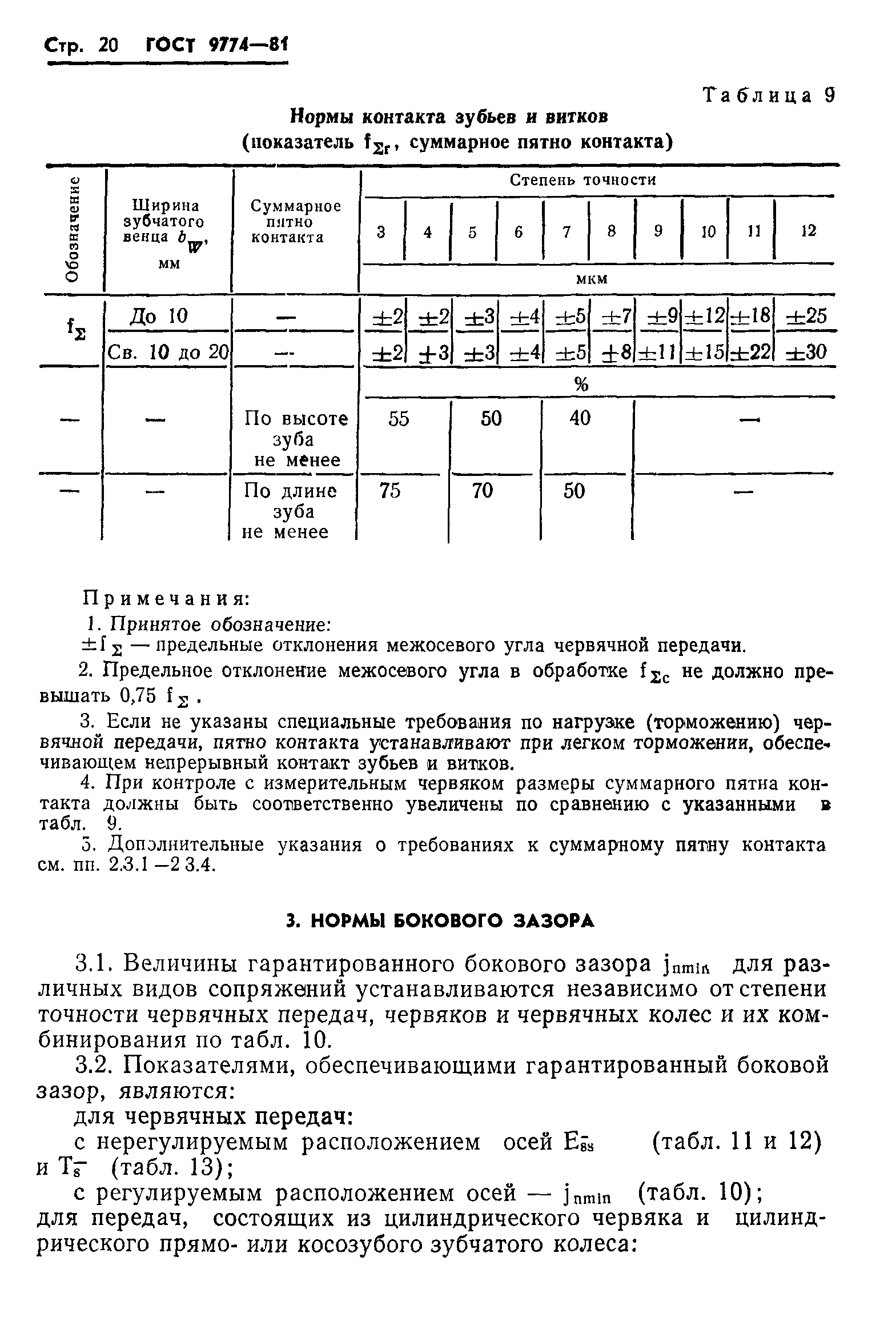

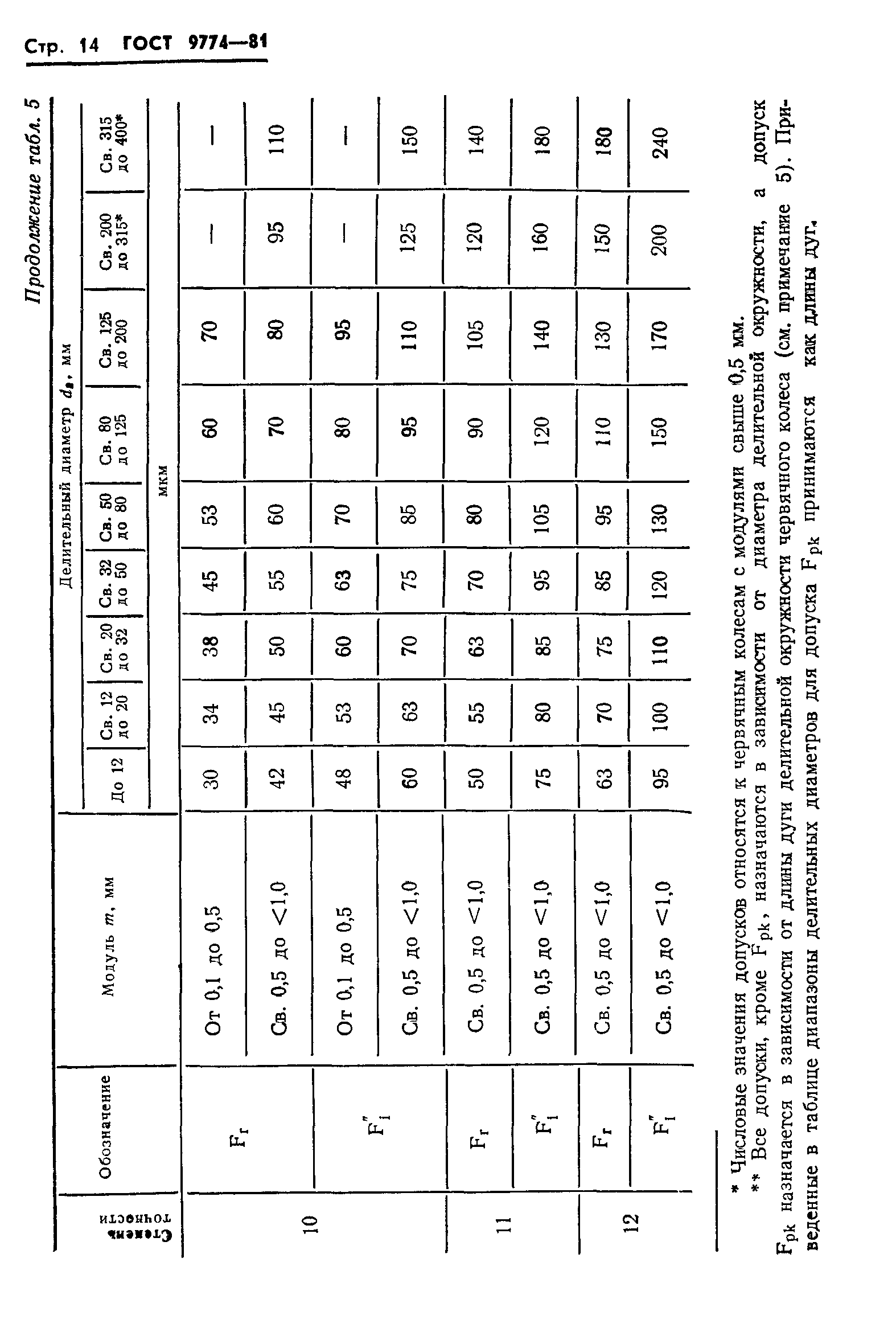

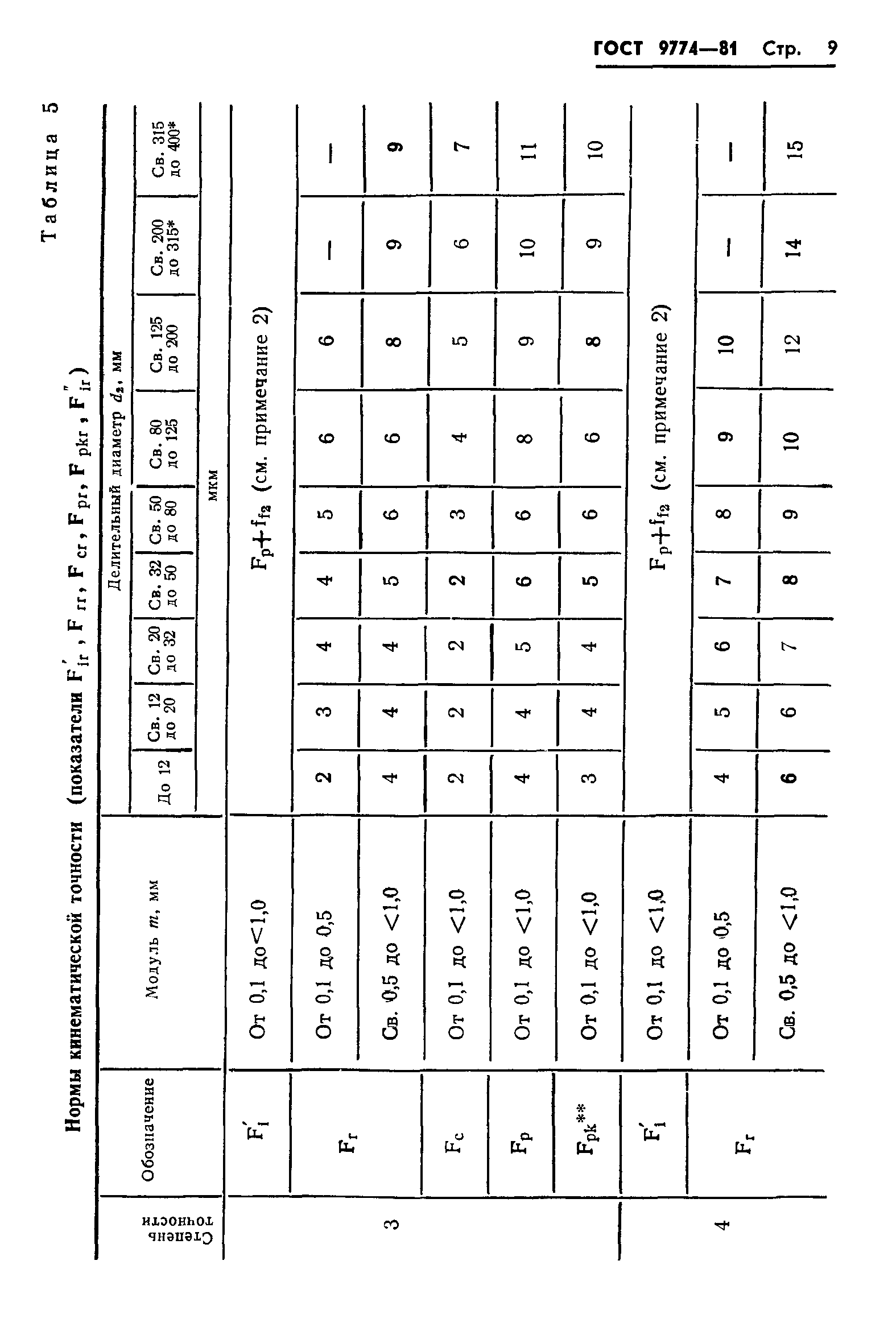

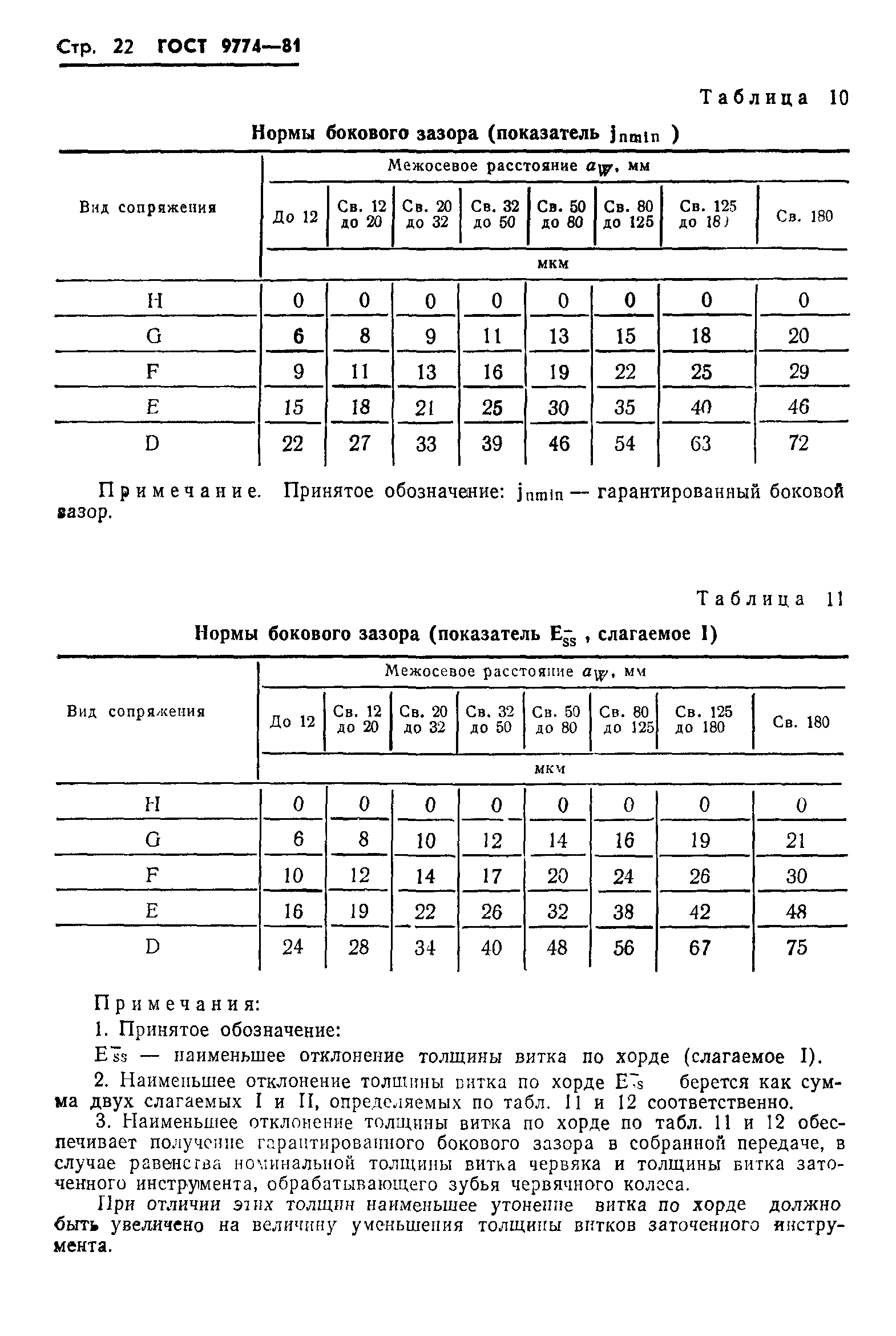

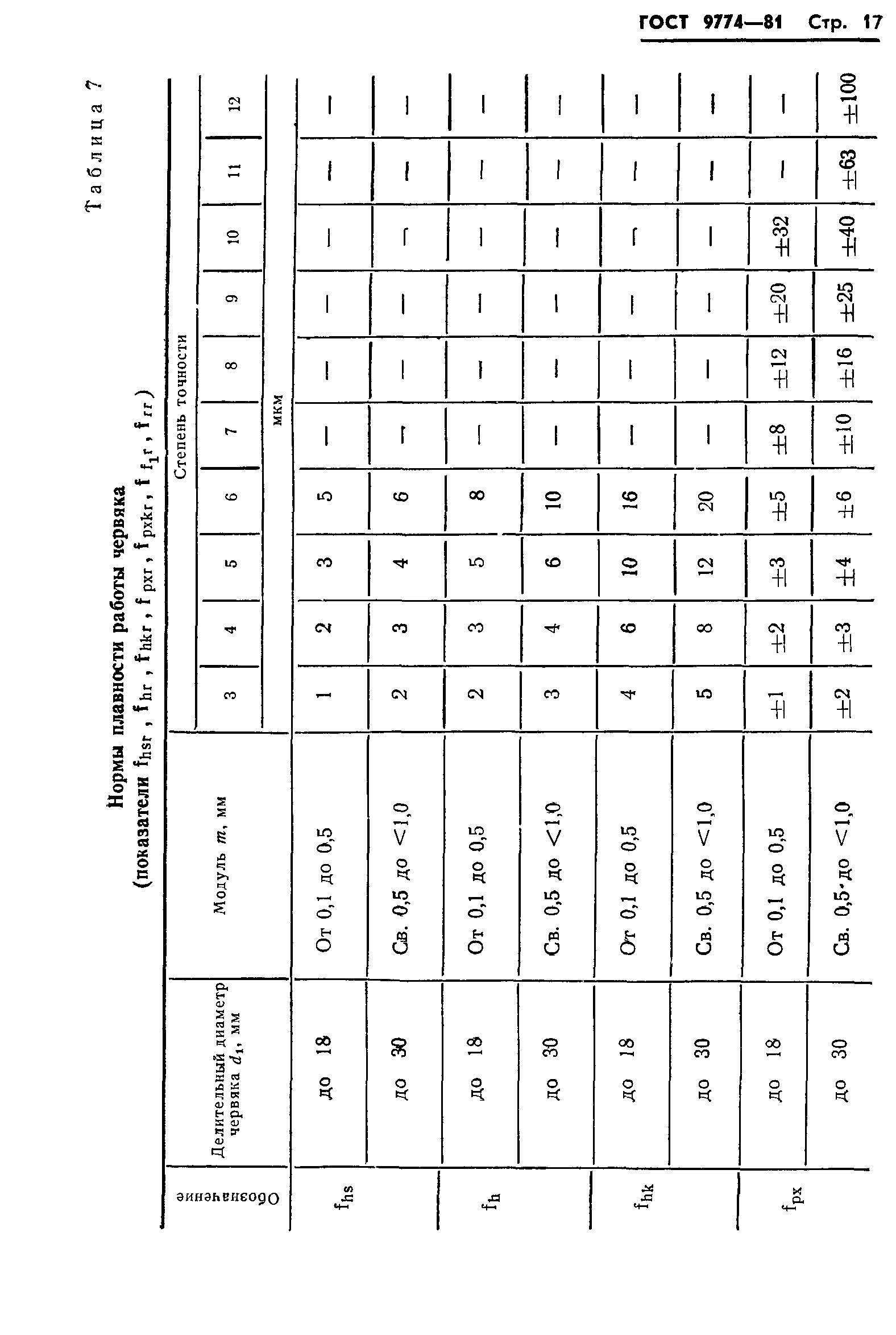

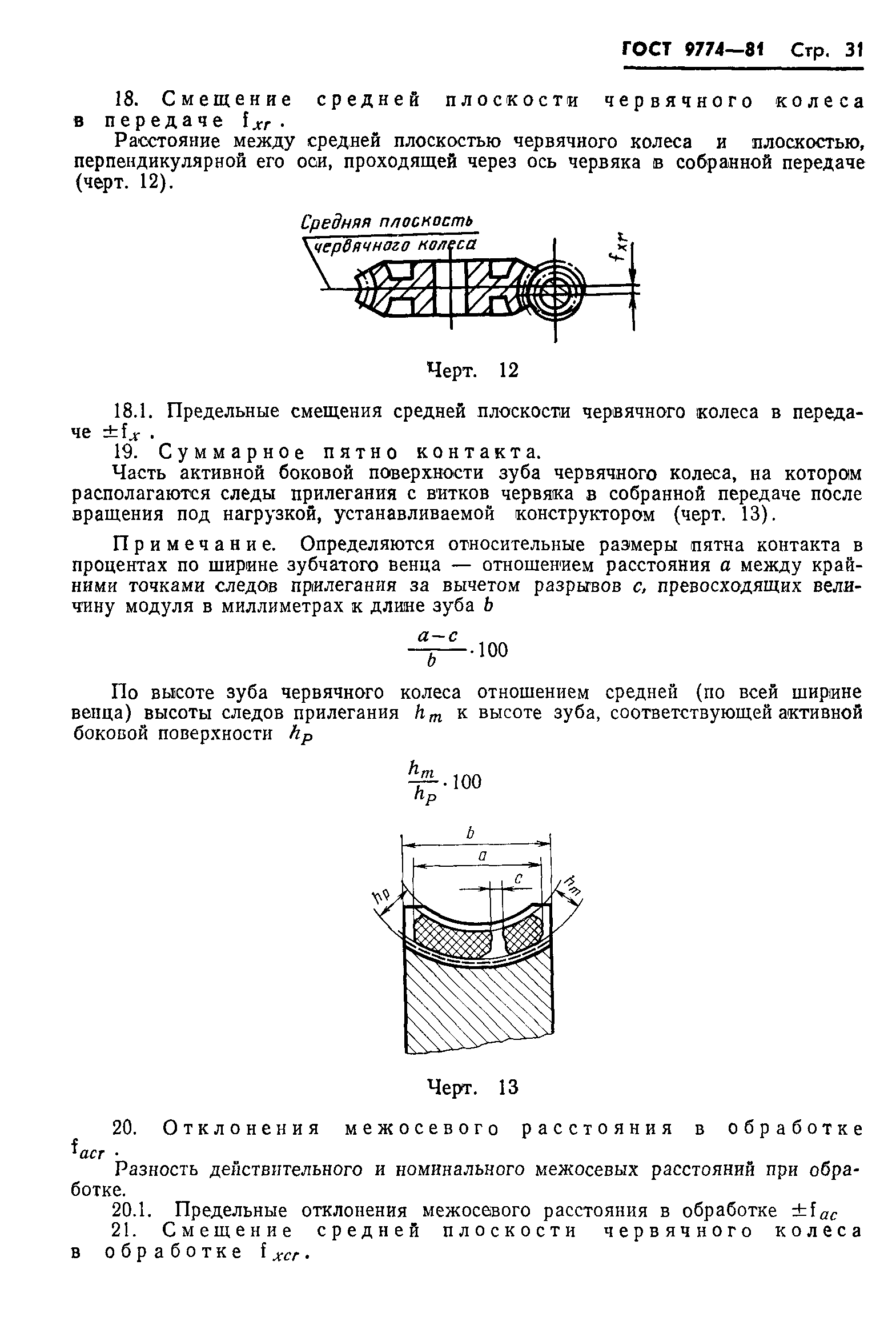

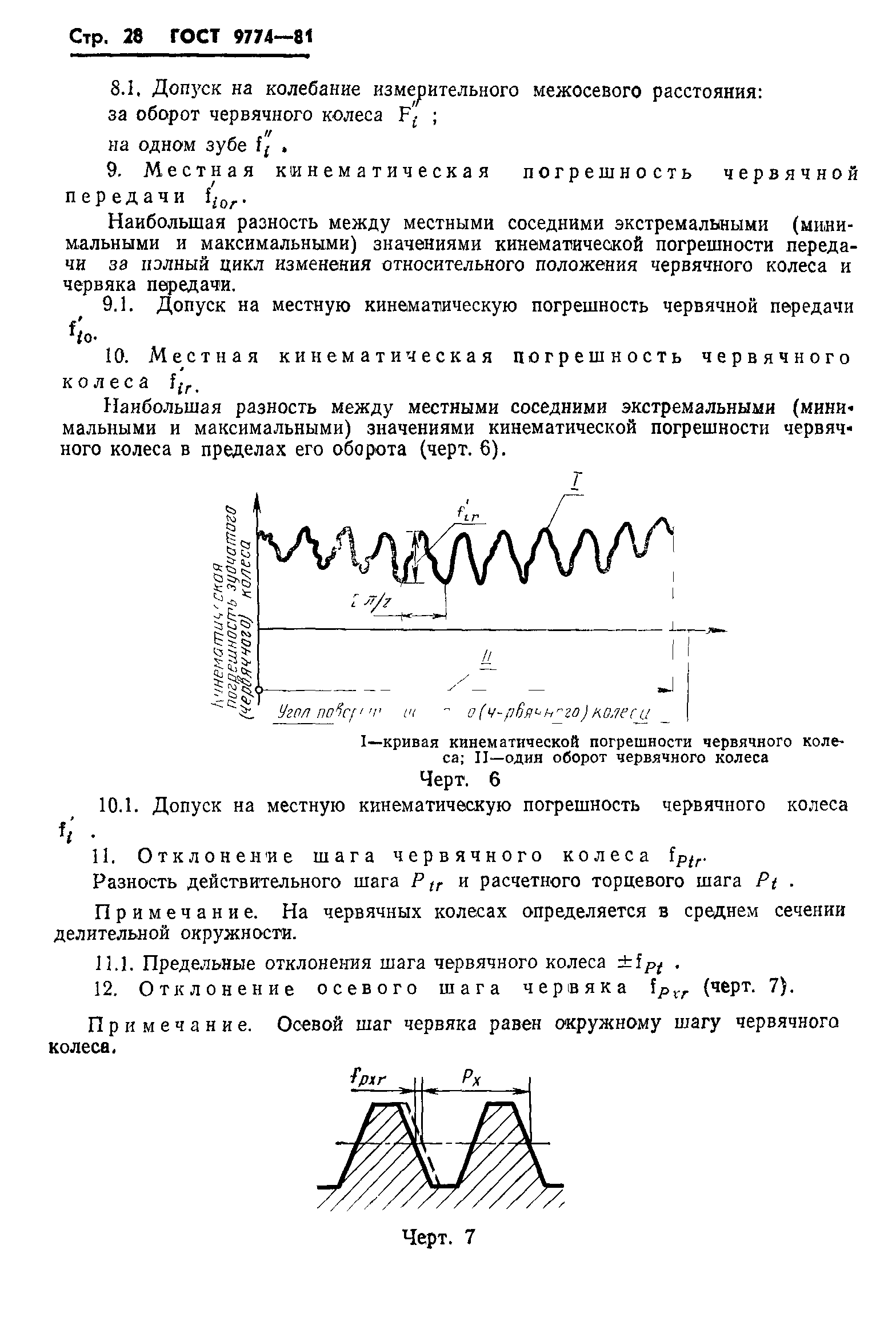

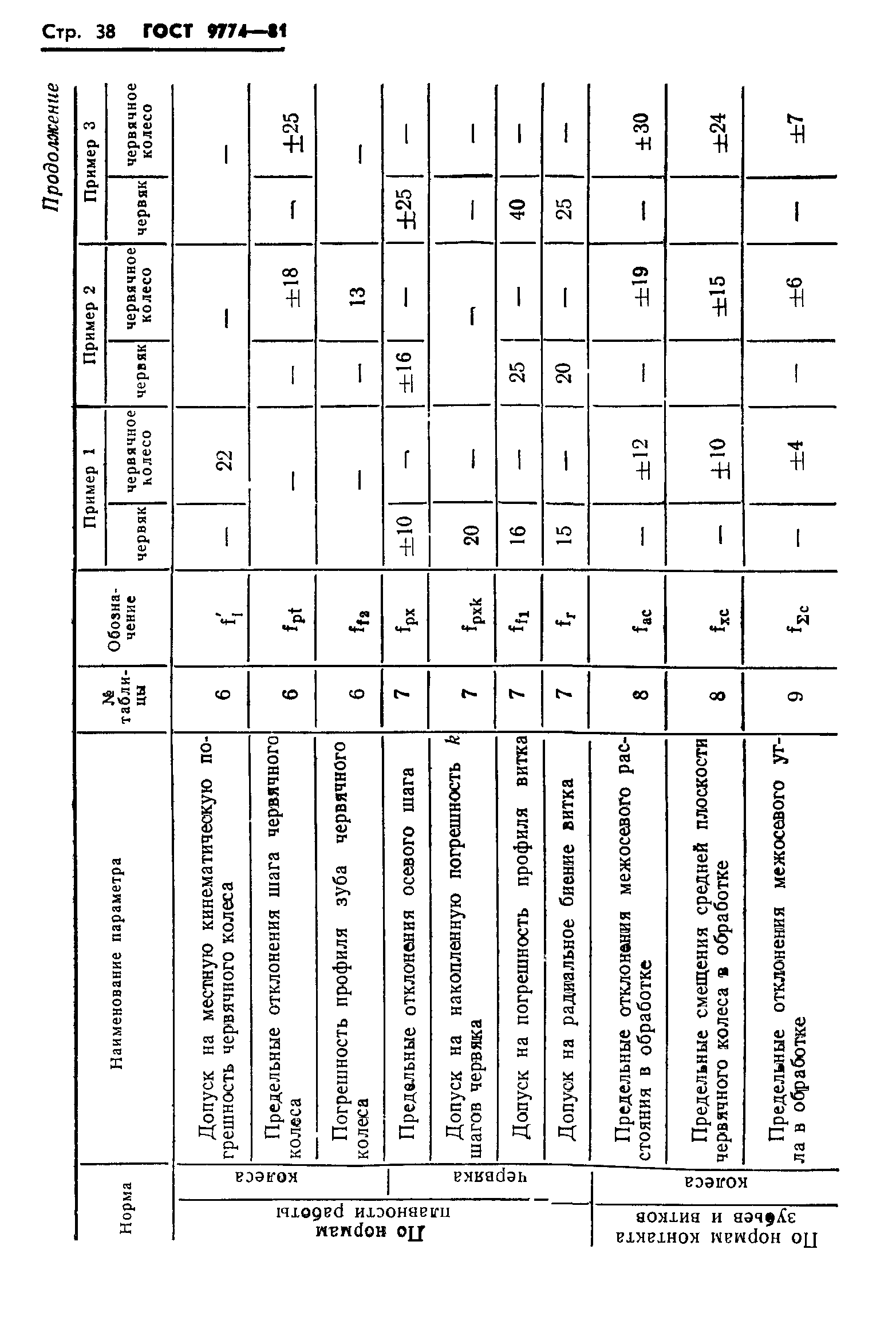

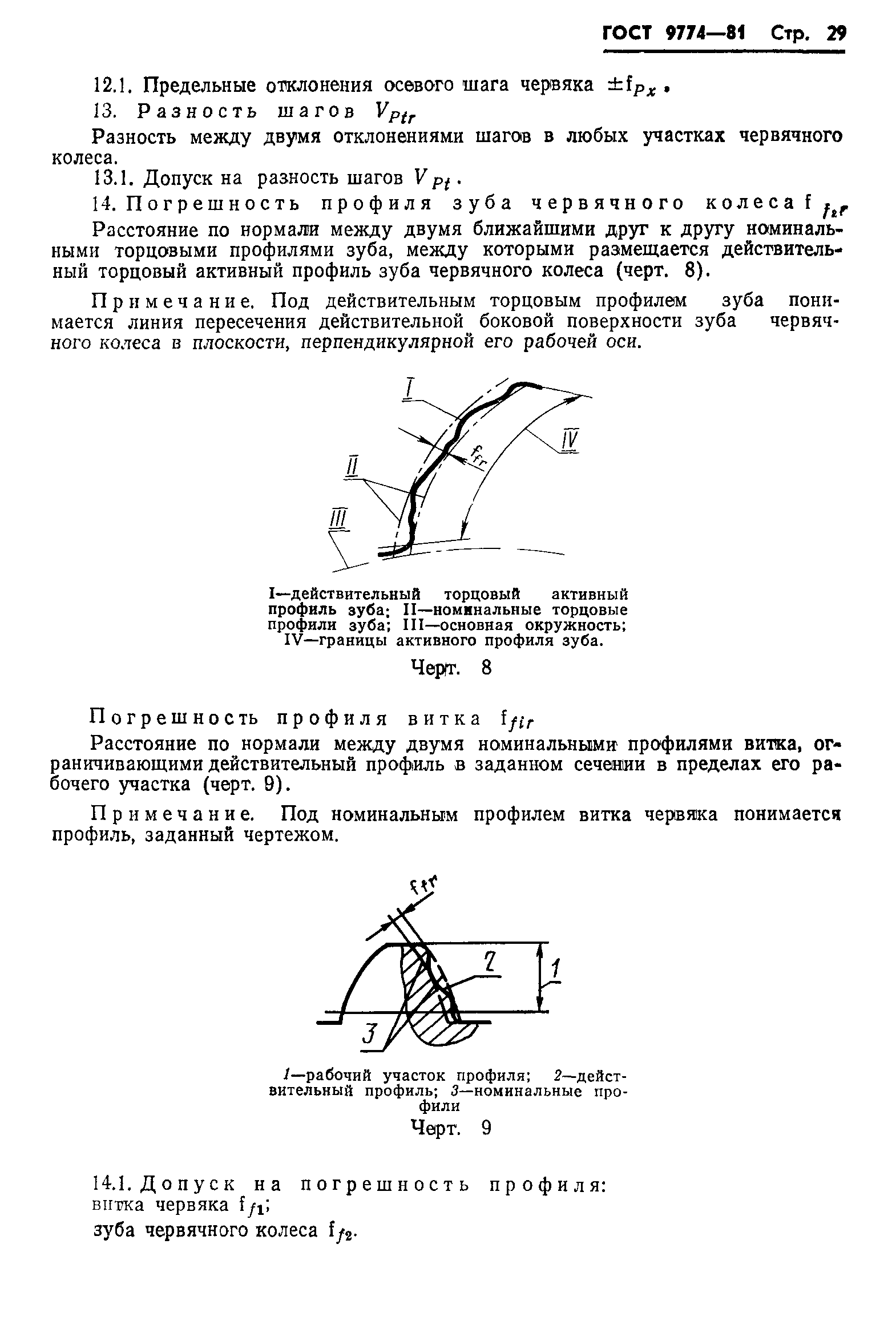

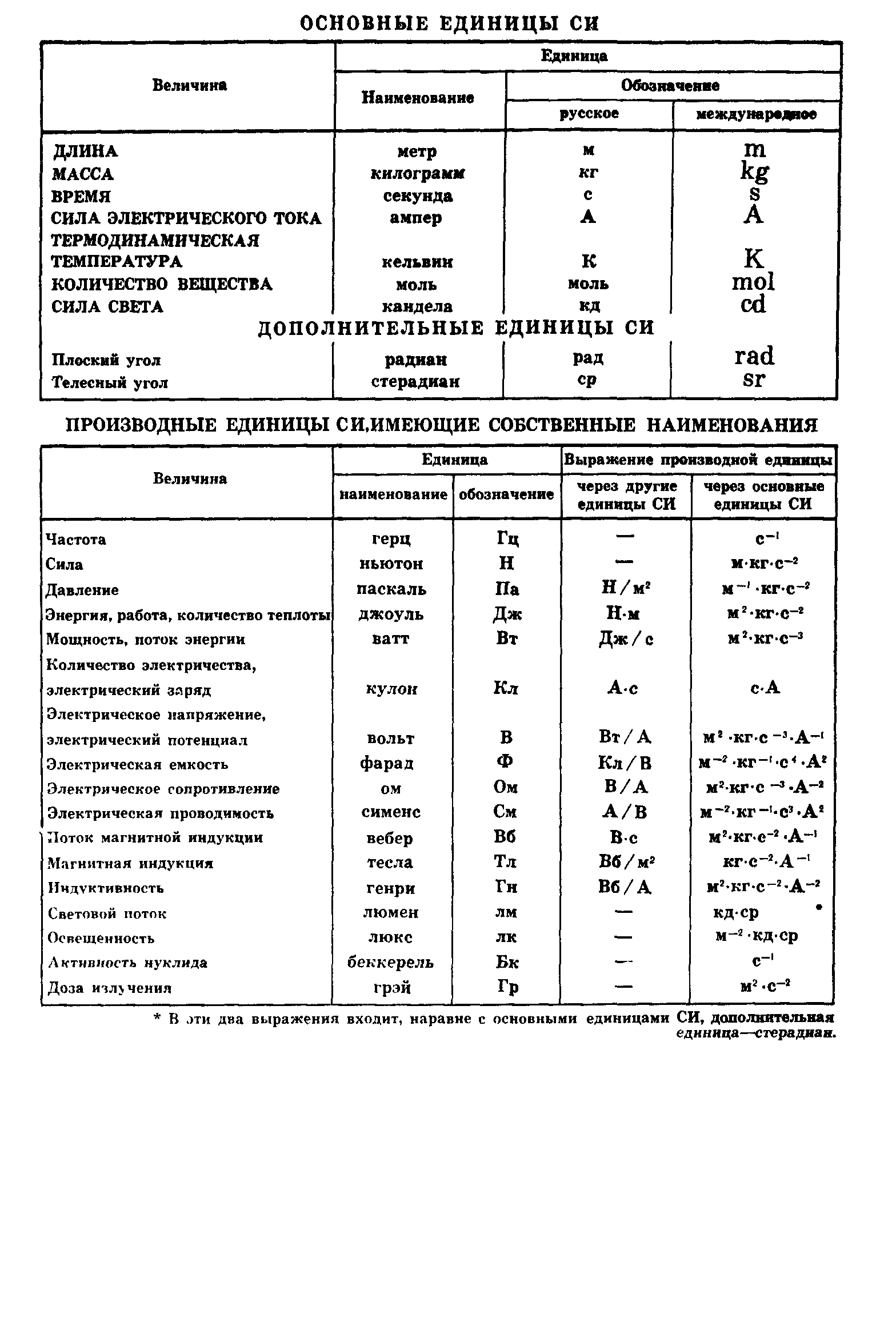

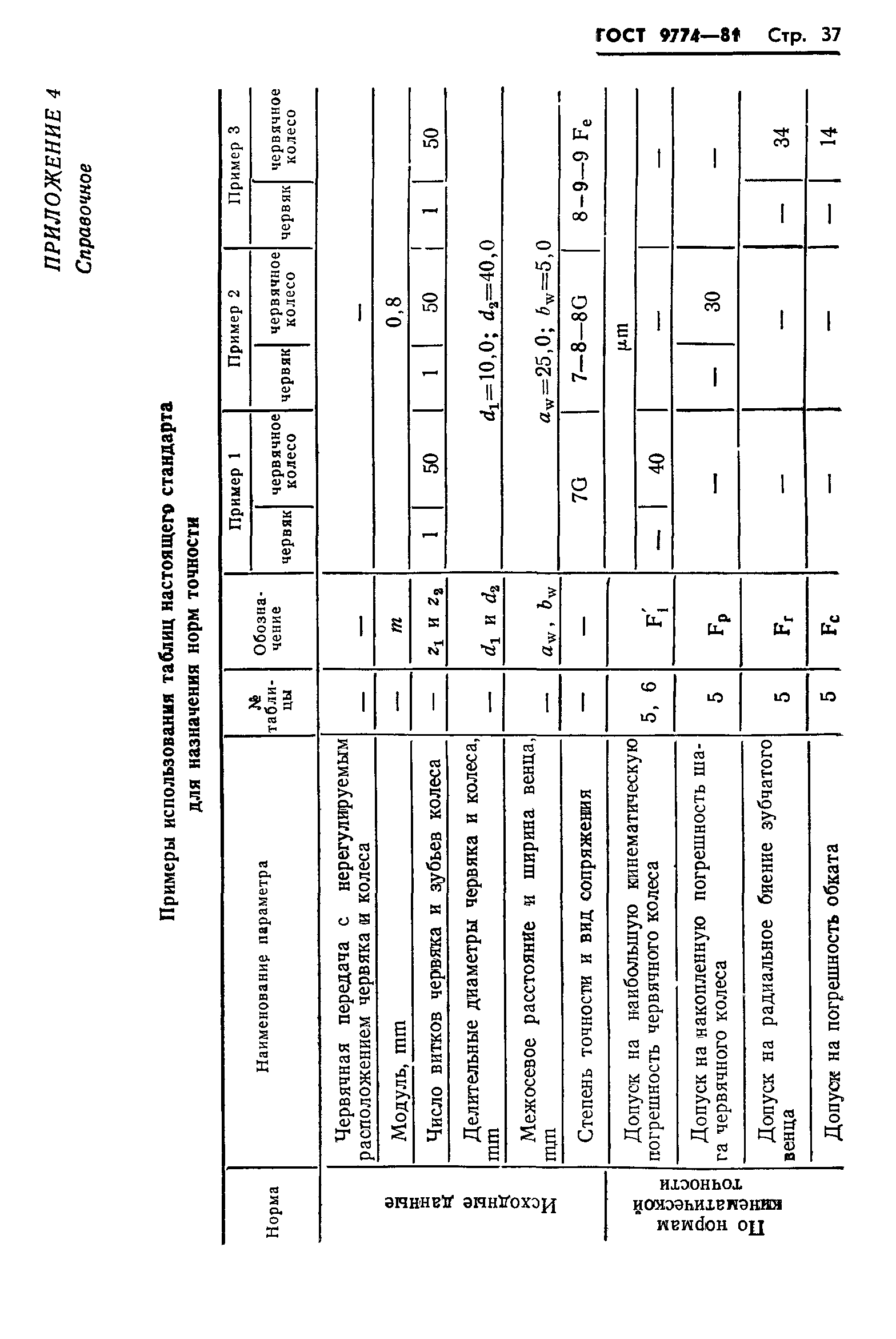

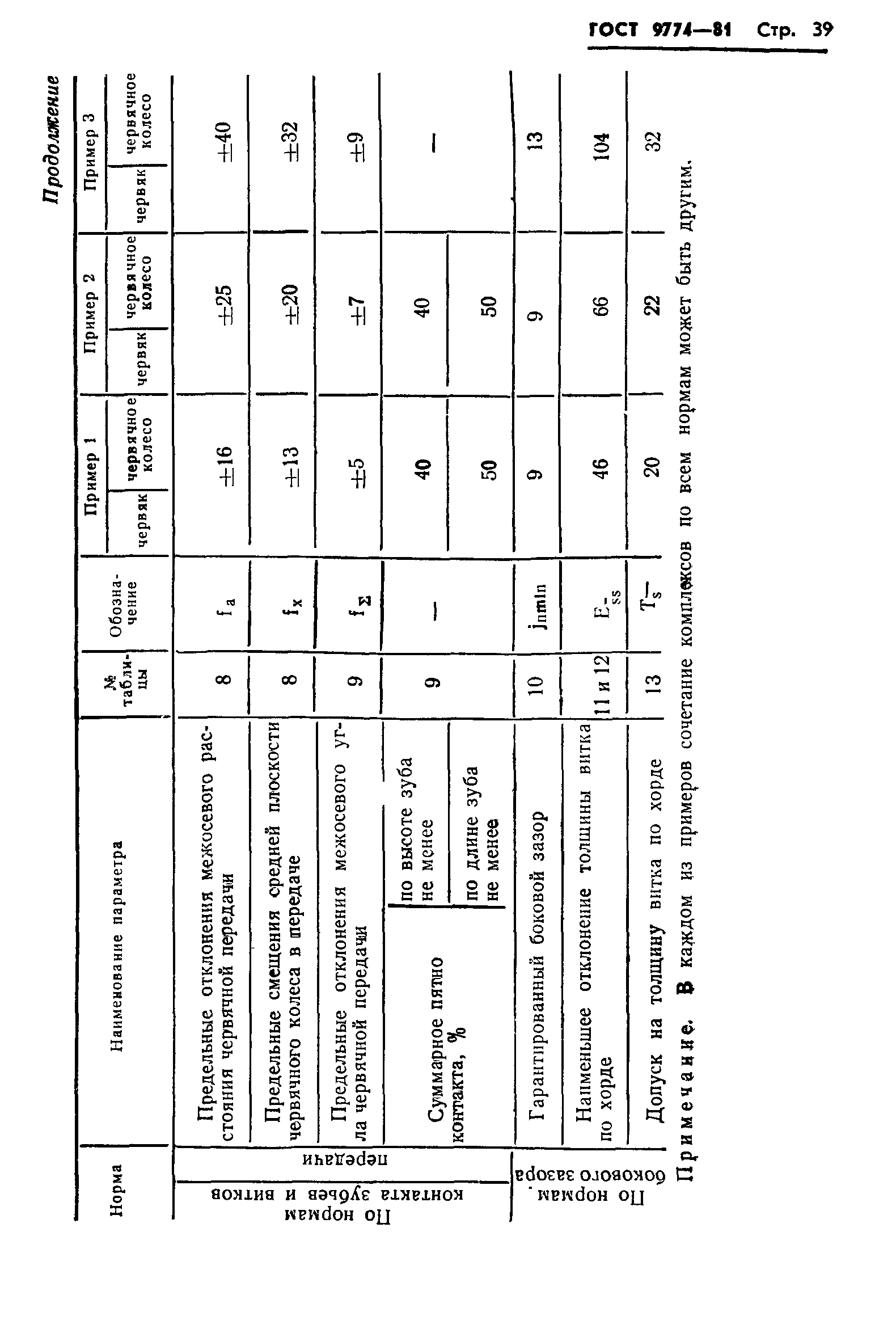

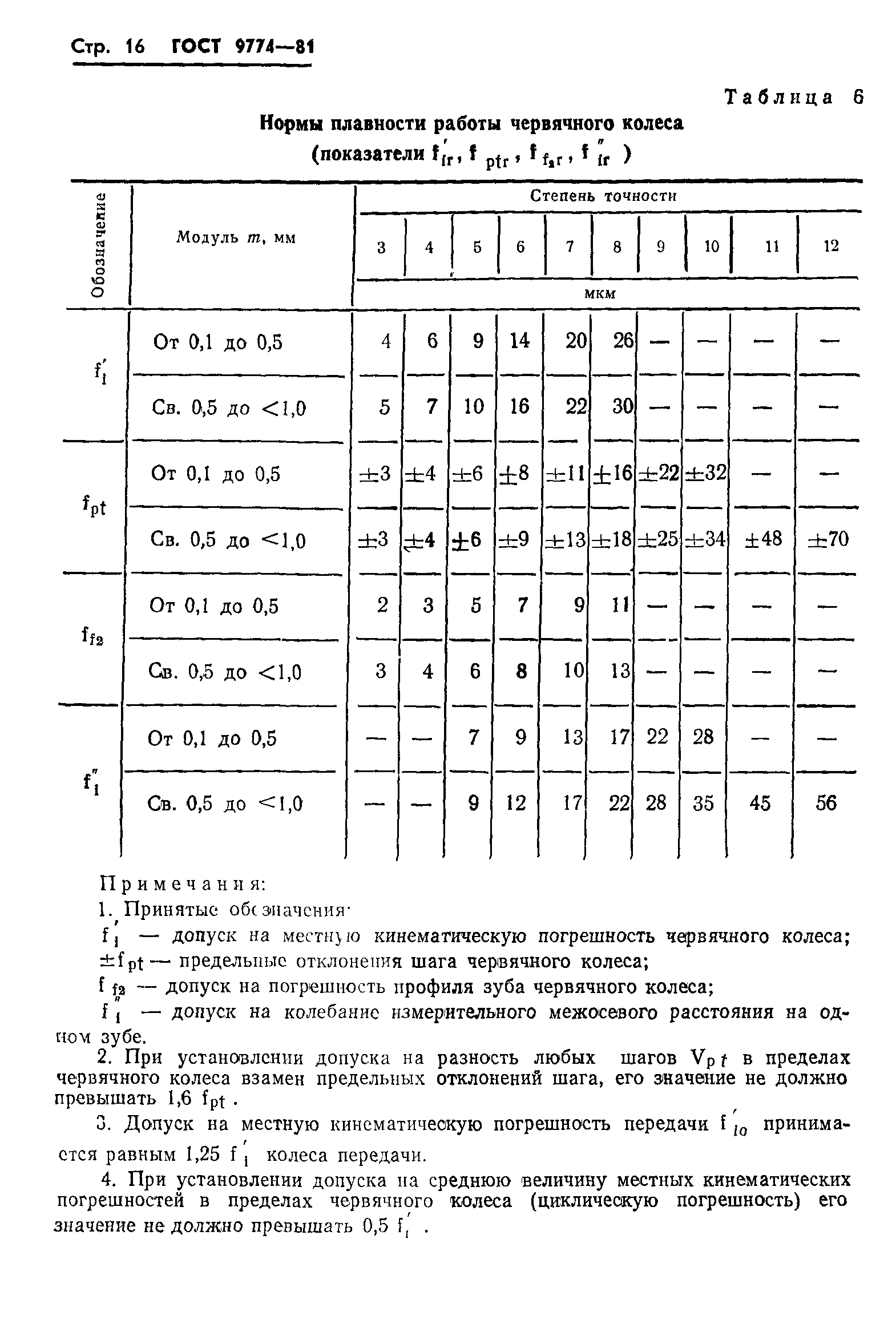

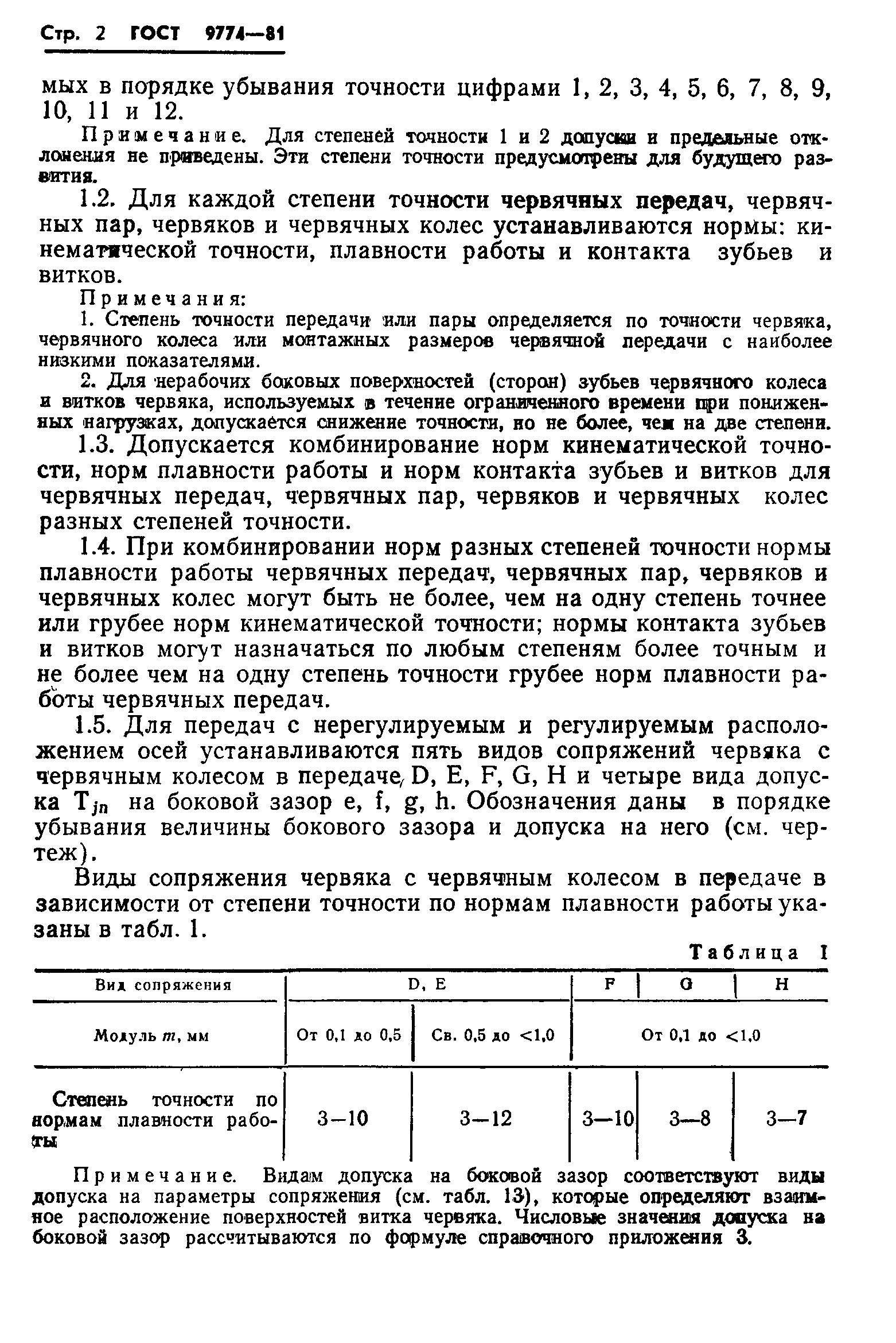

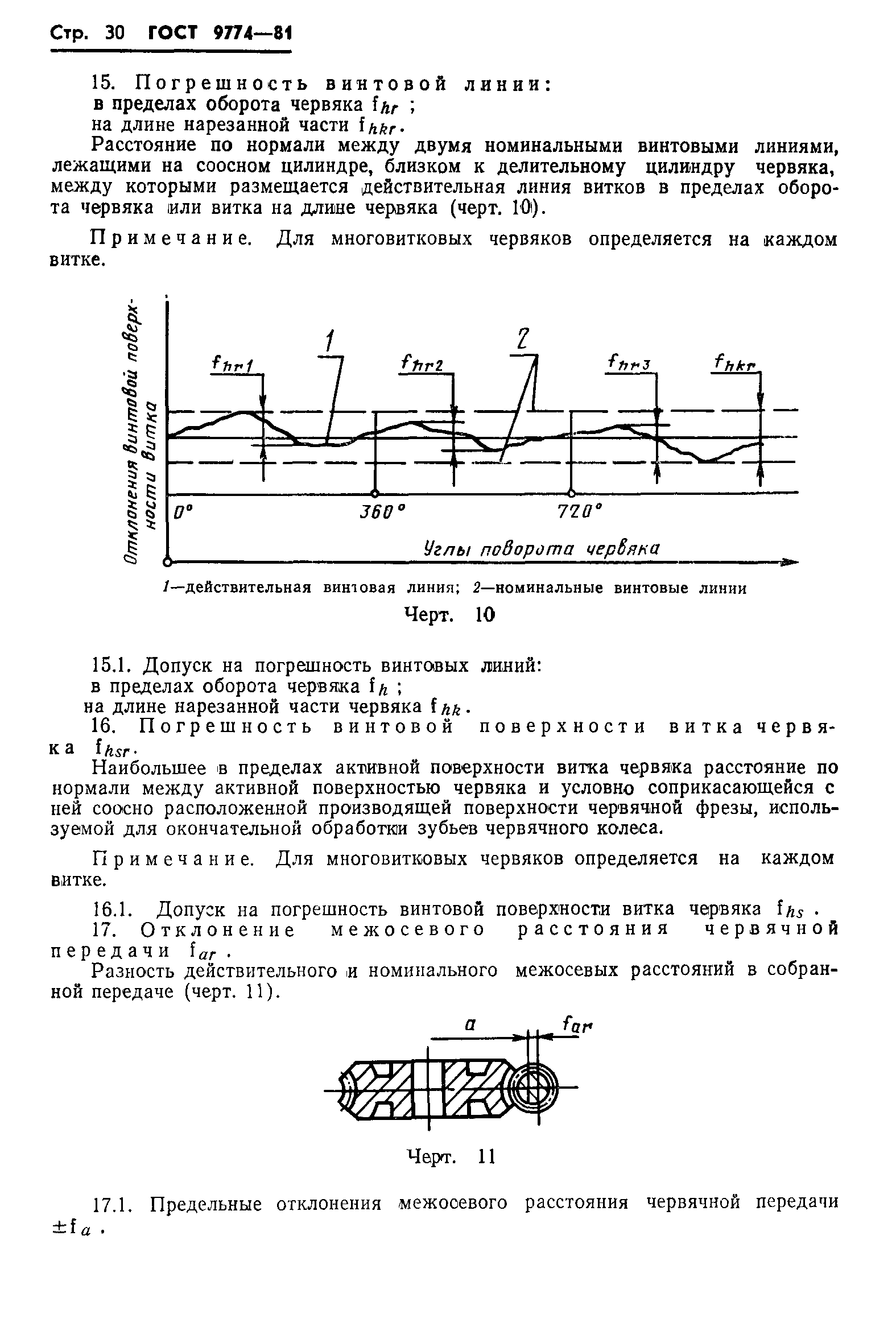

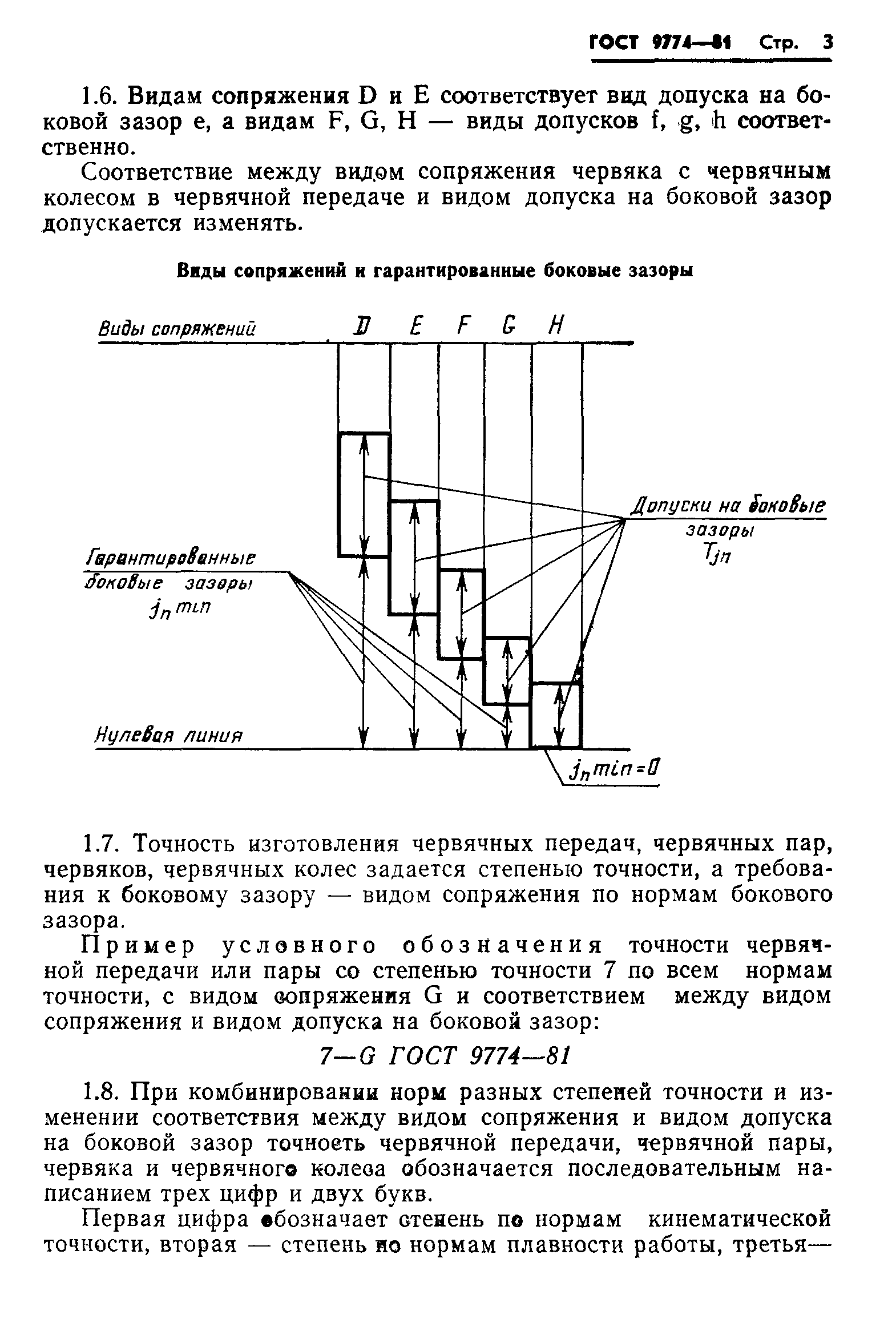

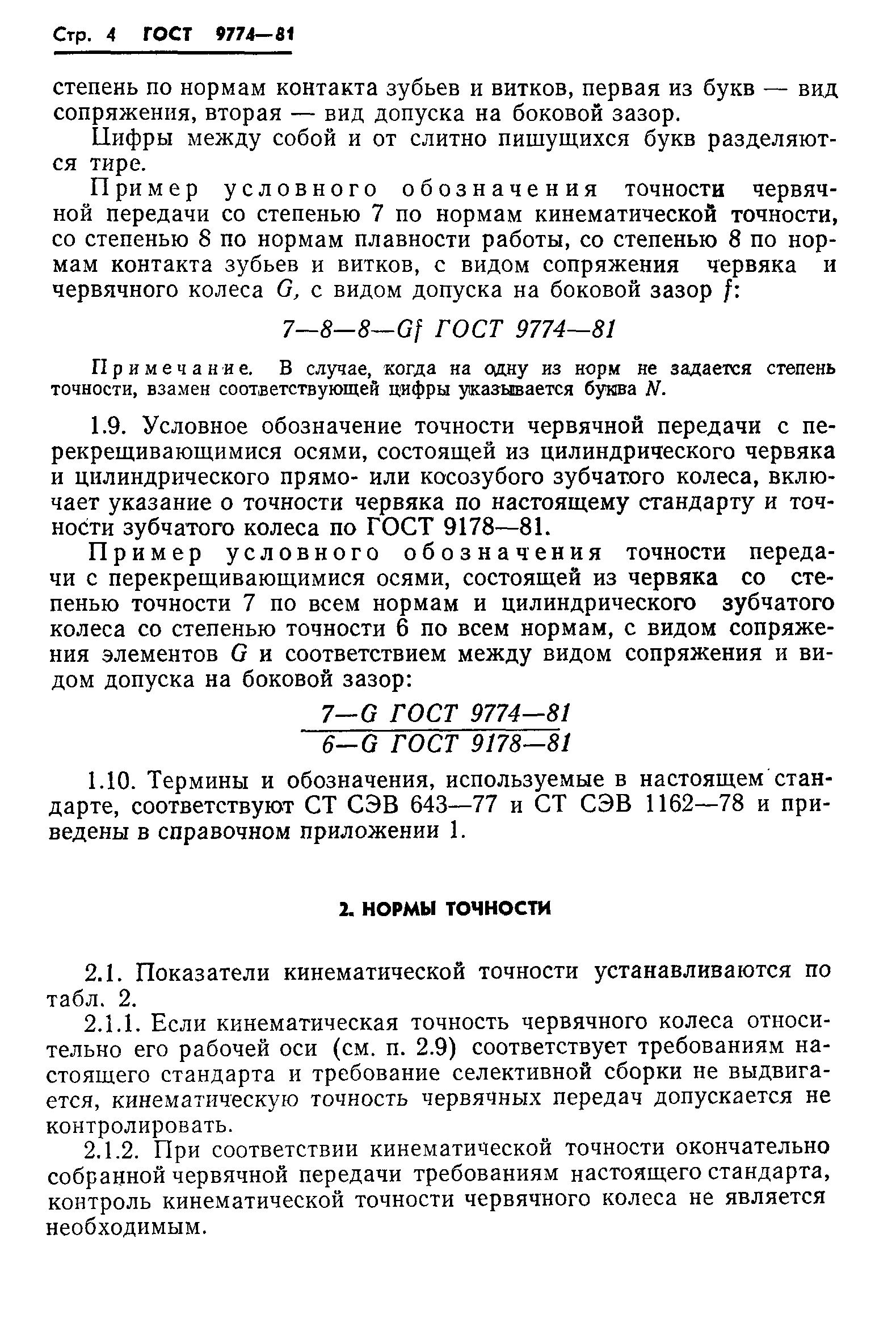

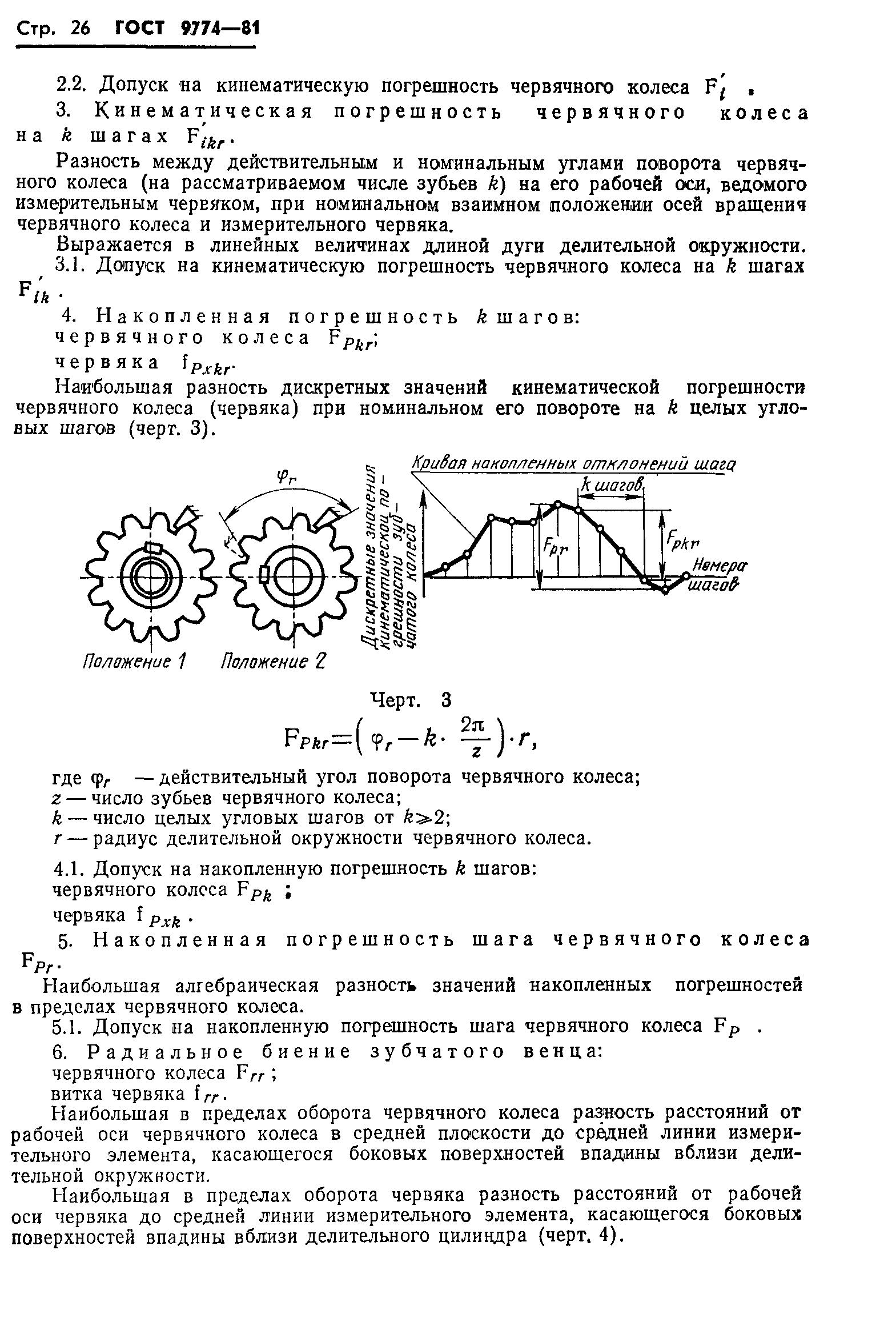

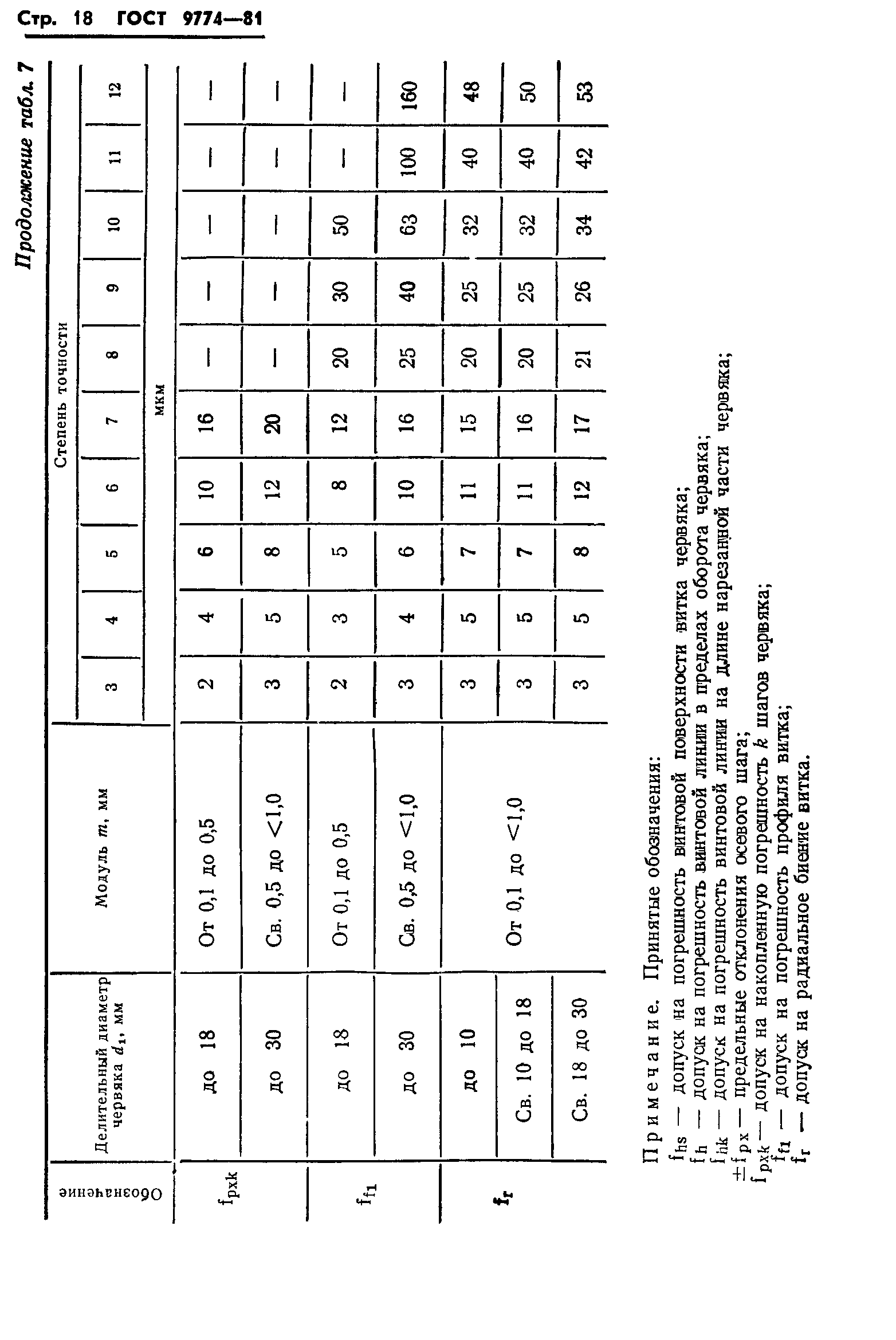

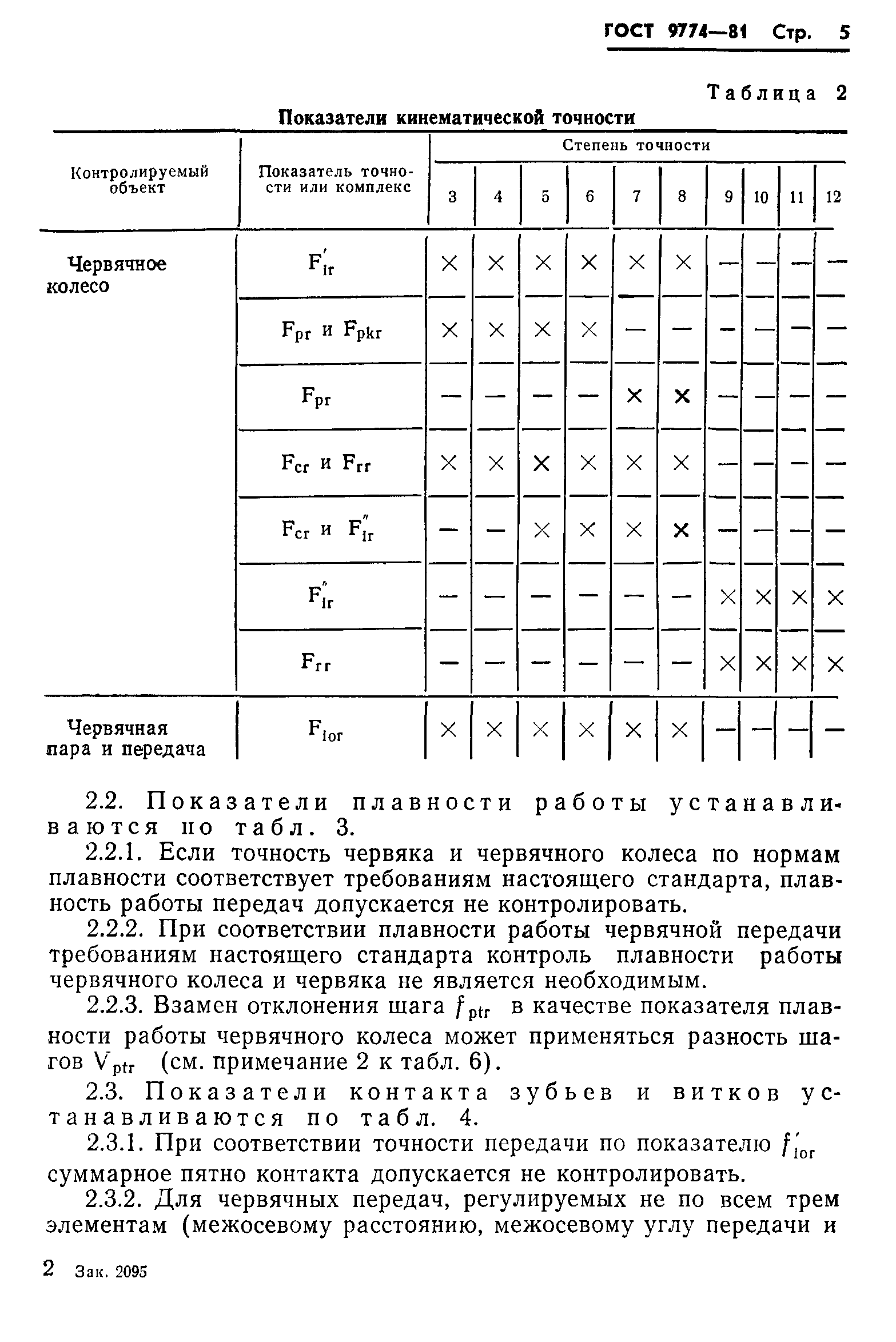

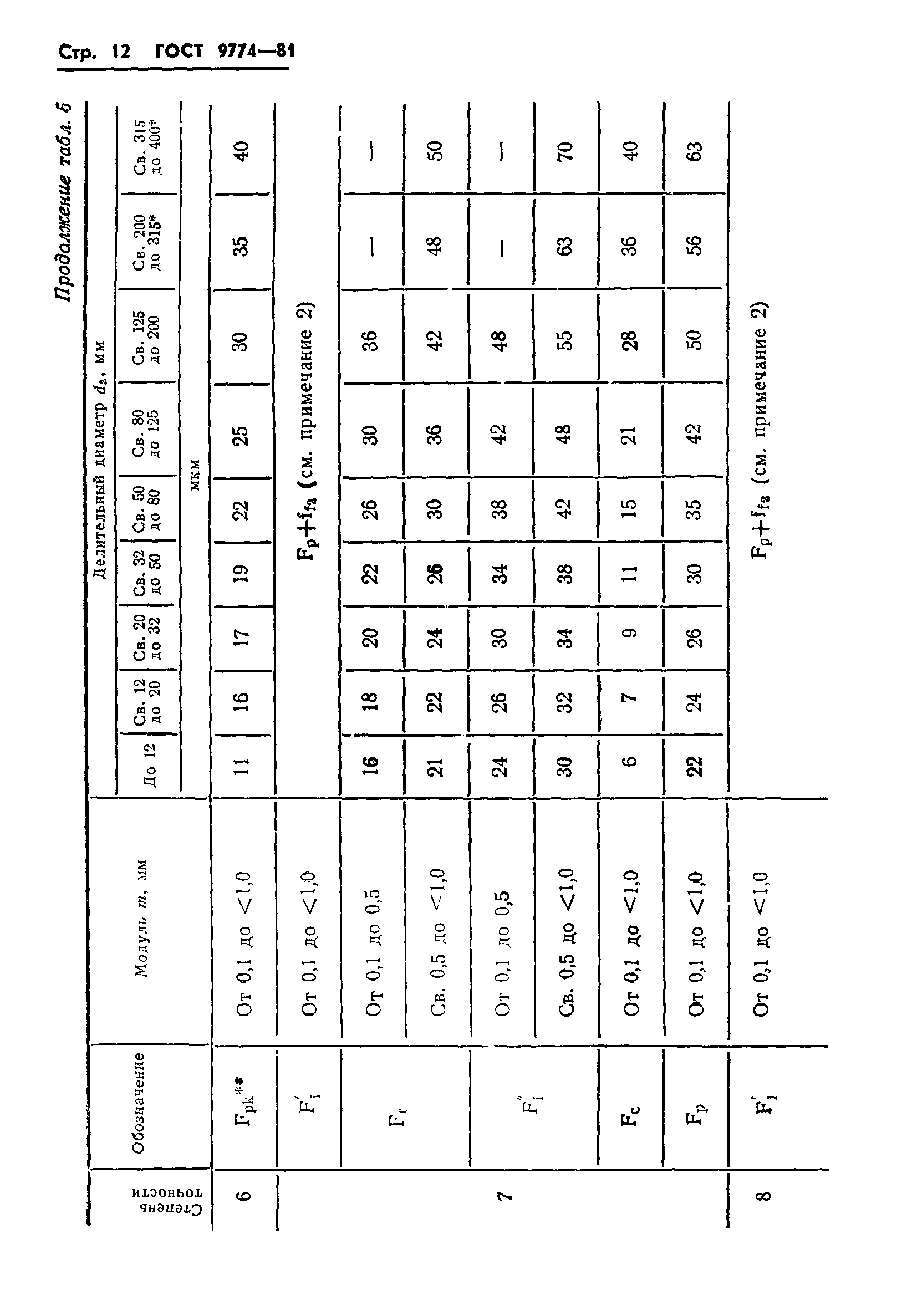

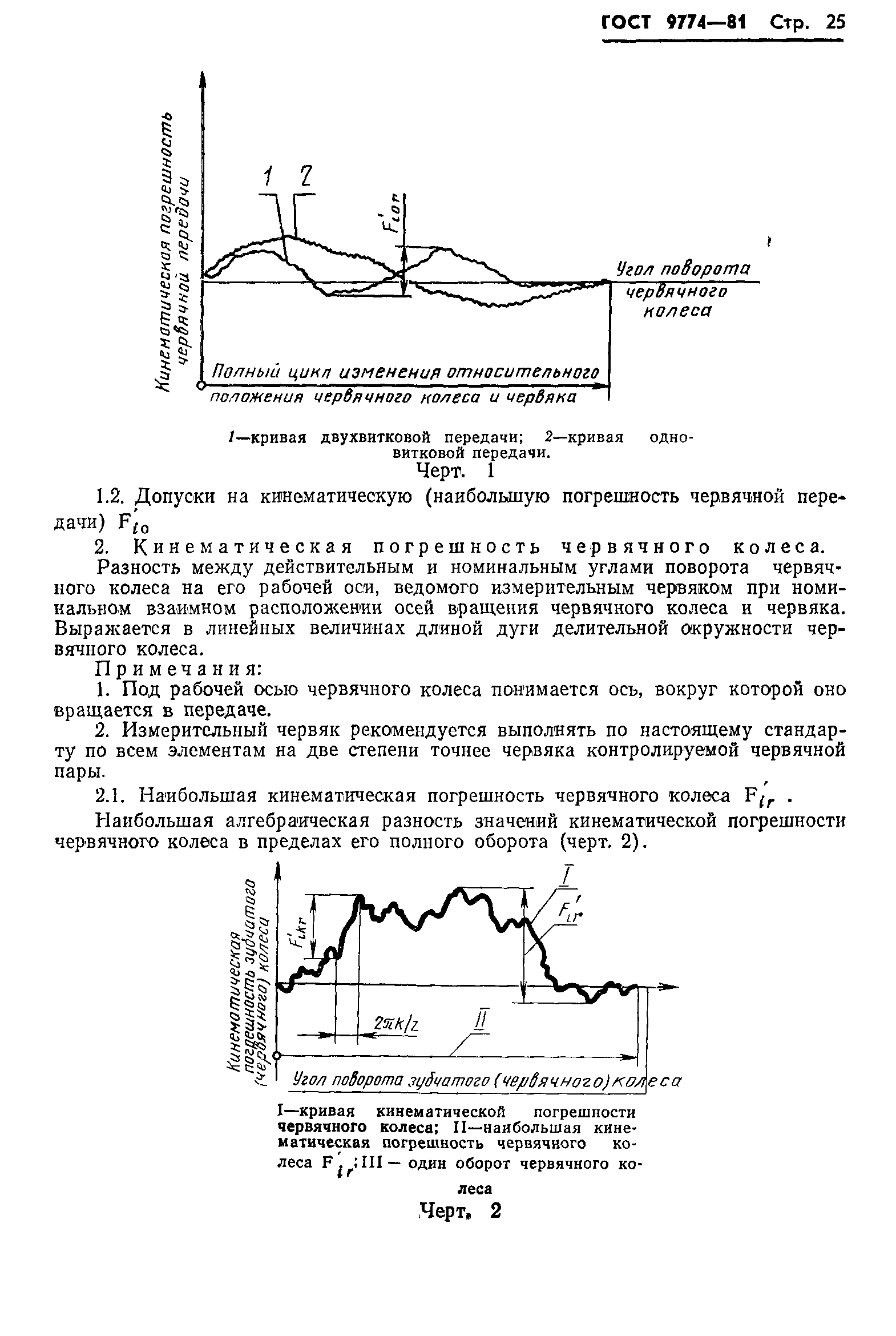

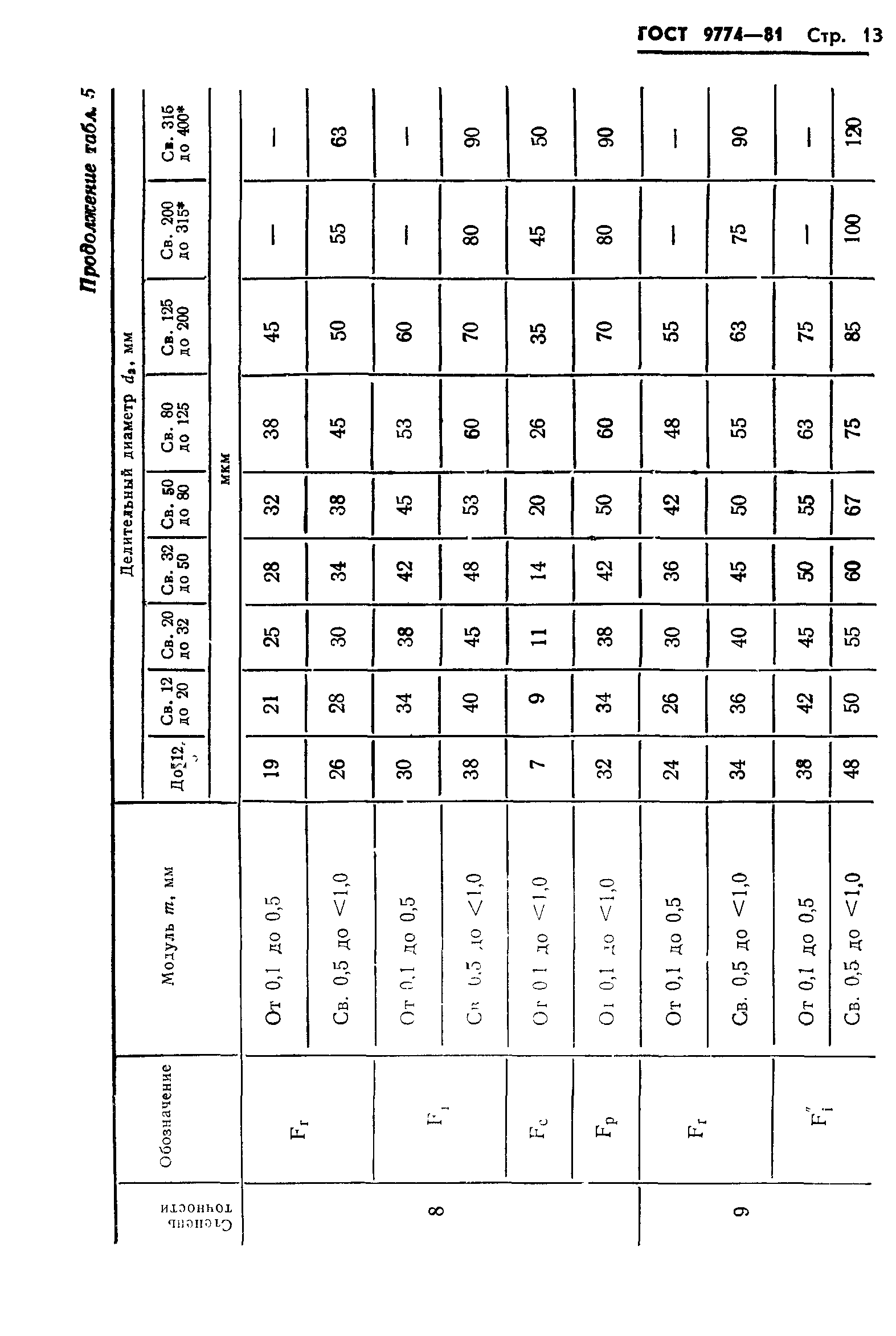

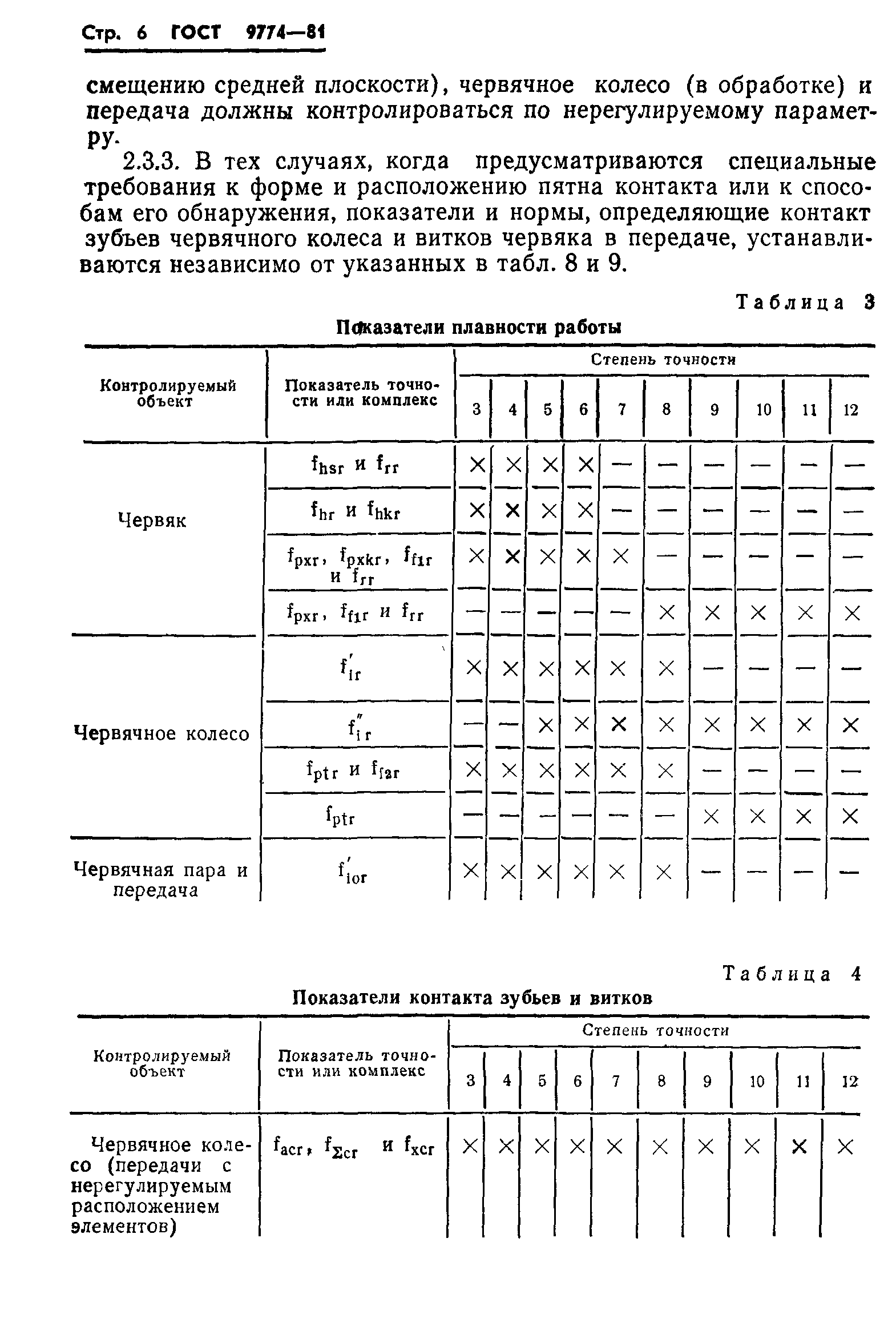

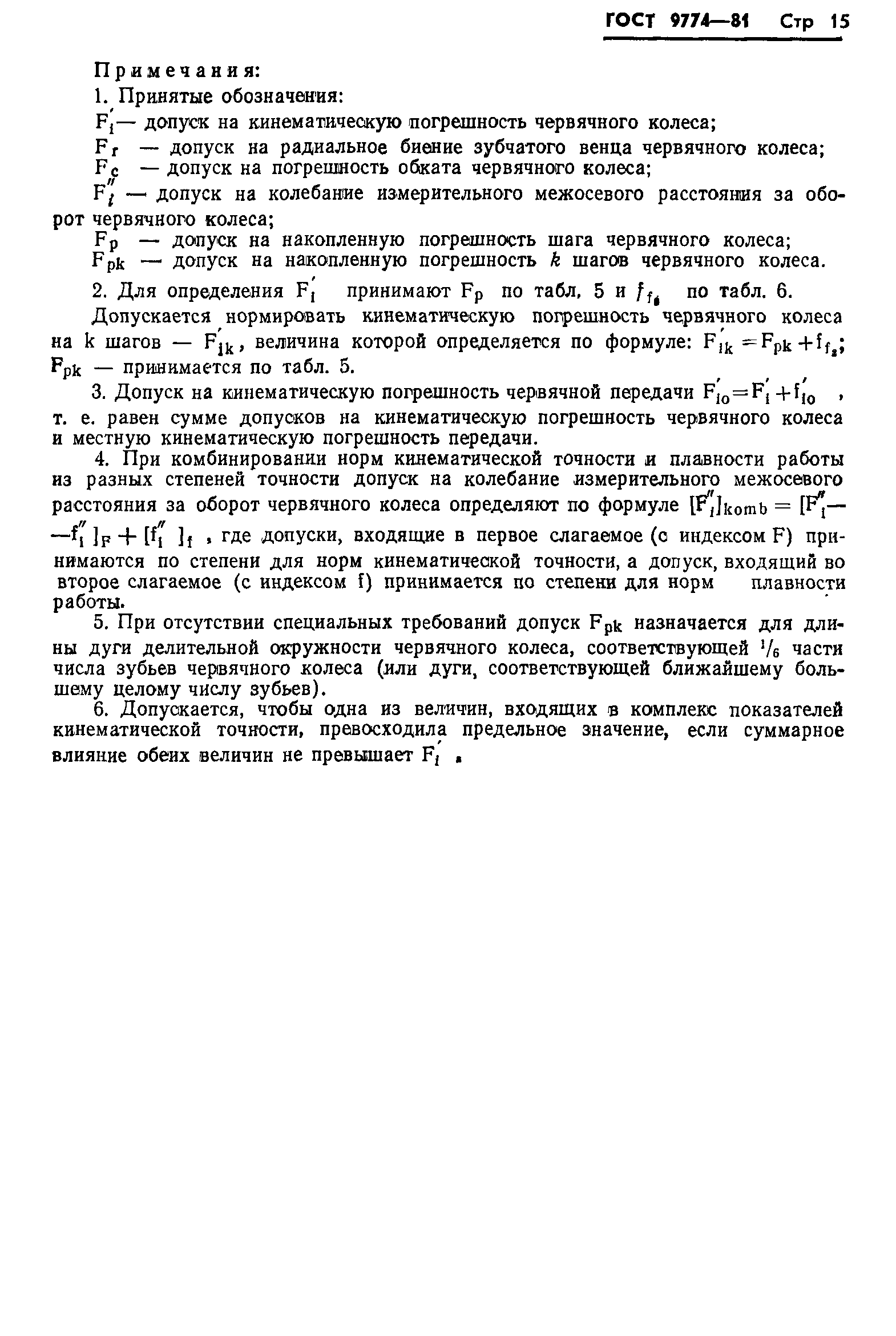

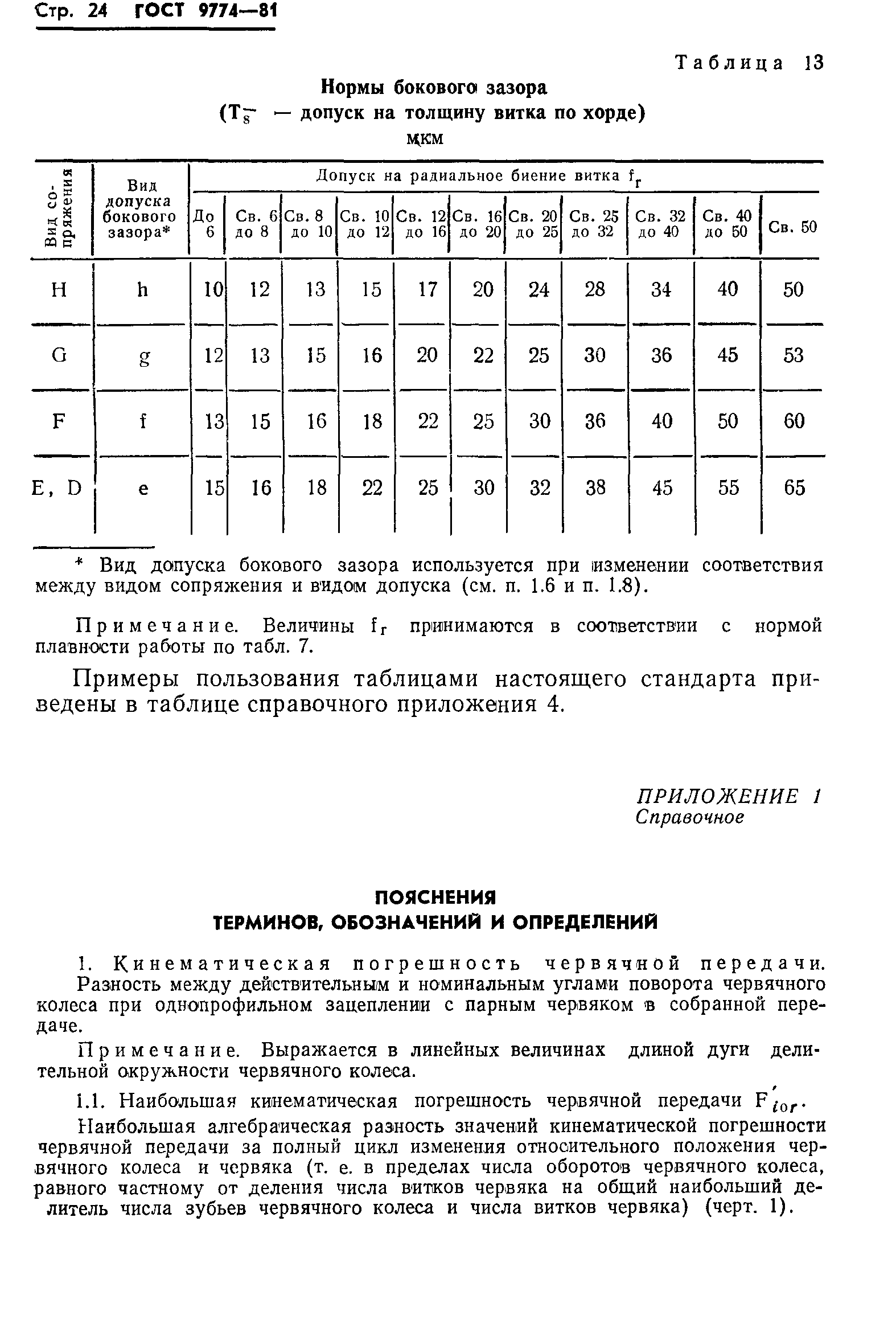

Оглавление:	1 Степени точности и виды сопряжений 2 Нормы точности 3 Нормы бокового зазора Приложение 1 Справочное Пояснения терминов, обозначений и определений Приложение 2 Справочное Приложение 3 Справочное Взаимосвязь допусков и предельных отклонений. Установленных в стандарте
Утверждён:	17.06.1981 Госстандарт СССР (USSR Gosstandart 2973)
Издан:	Издательство стандартов (1981 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи

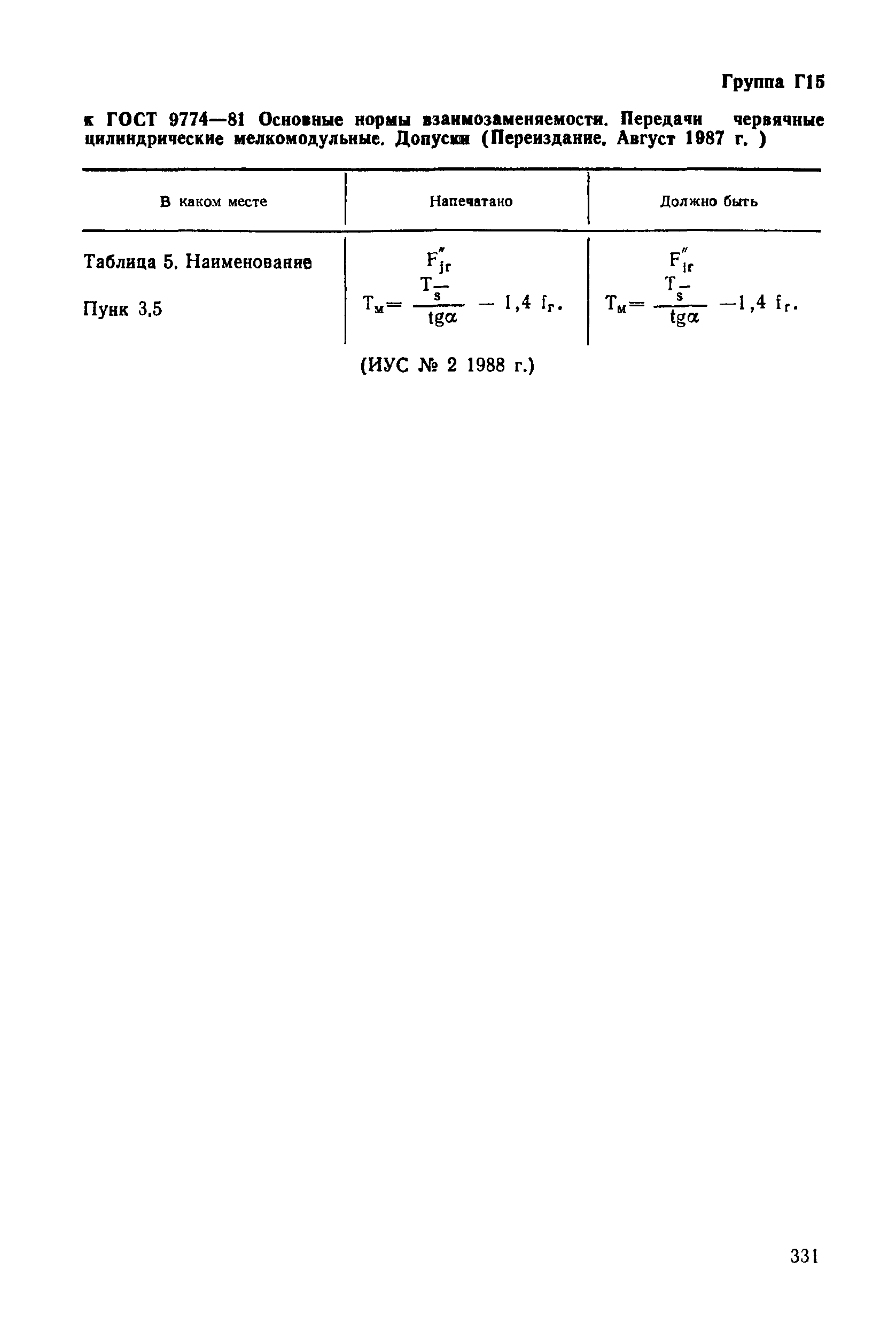

Список изменений:	Поправка (ИУС 2-88)
Заменяет собой:	ГОСТ 9774-61 «Передачи червячные мелкомодульные. Допуски»

Текстовое изменение Поправка
