Скачать ГОСТ 31.121.41-84 Детали и сборочные единицы универсально-сборной переналаживаемой оснастки к металлорежущим станкам. Конструктивные элементы. Основные параметры. Нормы точности

Дата актуализации: 10.08.2017

ГОСТ 31.121.41-84

Детали и сборочные единицы универсально-сборной переналаживаемой оснастки к металлорежущим станкам. Конструктивные элементы. Основные параметры. Нормы точности

Обозначение:	ГОСТ 31.121.41-84
Обозначение англ:	GOST 31.121.41-84
Статус:	введен впервые
Название рус.:	Детали и сборочные единицы универсально-сборной переналаживаемой оснастки к металлорежущим станкам. Конструктивные элементы. Основные параметры. Нормы точности
Название англ.:	System of standards for technological equipment. Elements and assembies of universal built-up and readjustable equipment for metal-cutting machines. Constructive elements. Basic parameters. Precision norms
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1985
Область применения:	Стандарт распространяется на детали и сборочные единицы универсально-сборной переналаживаемой оснастки к металлорежущим станкам, в том числе станкам с числовым программным управлением и многоцелевого назначения сверлильно-фрезерно-расточной группы. Стандарт устанавливает серии, основные параметры, размеры основных конструктивных элементов, предельные отклонения линейных размеров, допуски углов, формы и расположения поверхностей.

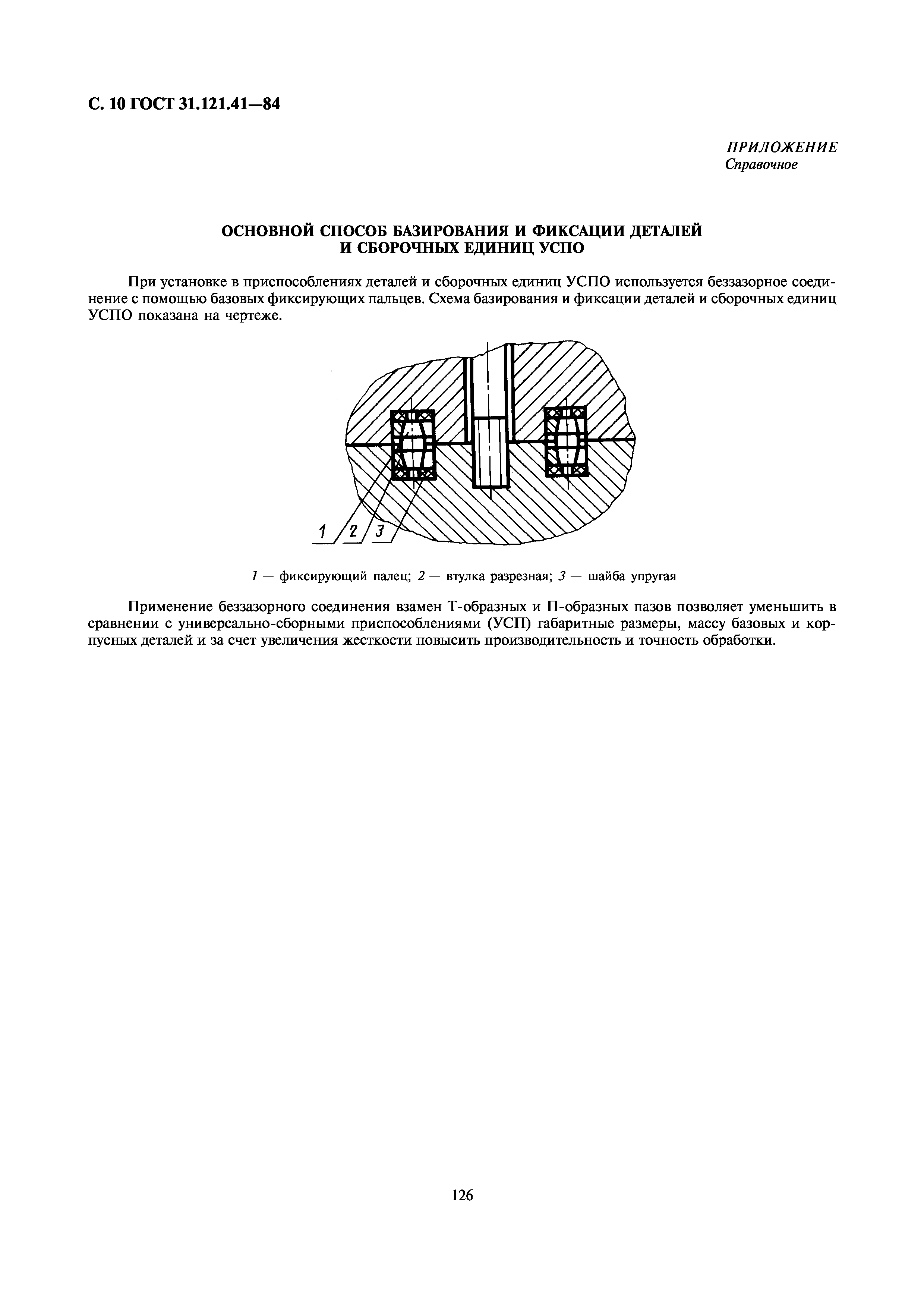

Оглавление:	1 Основные параметры 2 Конструктивные элементы 3 Допуски формы и расположеня поверхностей Приложение (справочное) Основной способ базирования и фиксации деталей и сборочных единиц УСПО
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	26.11.1984 Госстандарт СССР (USSR Gosstandart 3984)
Издан:	Издательство стандартов (1984 г. ) ИПК Издательство стандартов (2002 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Станочные системы в целом Экология МАШИНОСТРОЕНИЕ Станочные системы Станочные системы в целом
Список изменений:	№ 2 от 01.01.1989 (ИУС 12-88)
Нормативные ссылки:	ГОСТ 31.111.41-93 «Детали и сборочные единицы универсально-сборных приспособлений к металлорежущим станкам. Основные параметры. Конструктивные элементы. Нормы точности» ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей» ГОСТ 12415-80 «Отверстия под концы установочных винтов. Типы и размеры» ГОСТ 12853-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Присоединительные резьбы» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 6540-68 «Гидроцилиндры и пневмоцилиндры. Ряды основных параметров» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 9484-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили» ГОСТ 9562-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Допуски» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» РД 50-572-85 «Инструкция. Порядок разработки, утверждения и регистрации промышленных каталогов и альбомов на технологическую оснастку» РД 50-572-90 «Инструкция. Порядок разработки, утверждения и регистрации промышленных каталогов и альбомов на технологическую оснастку»

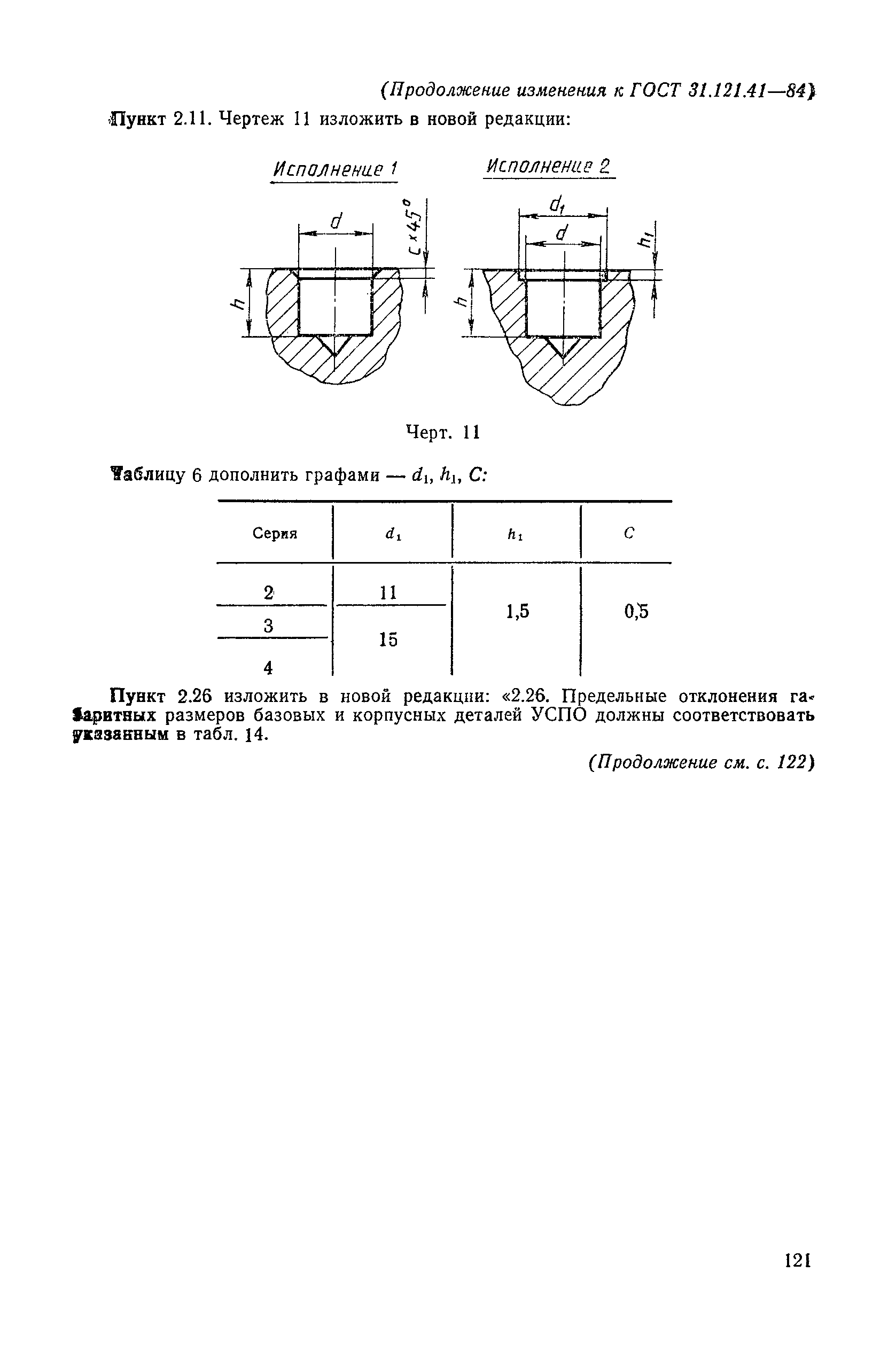

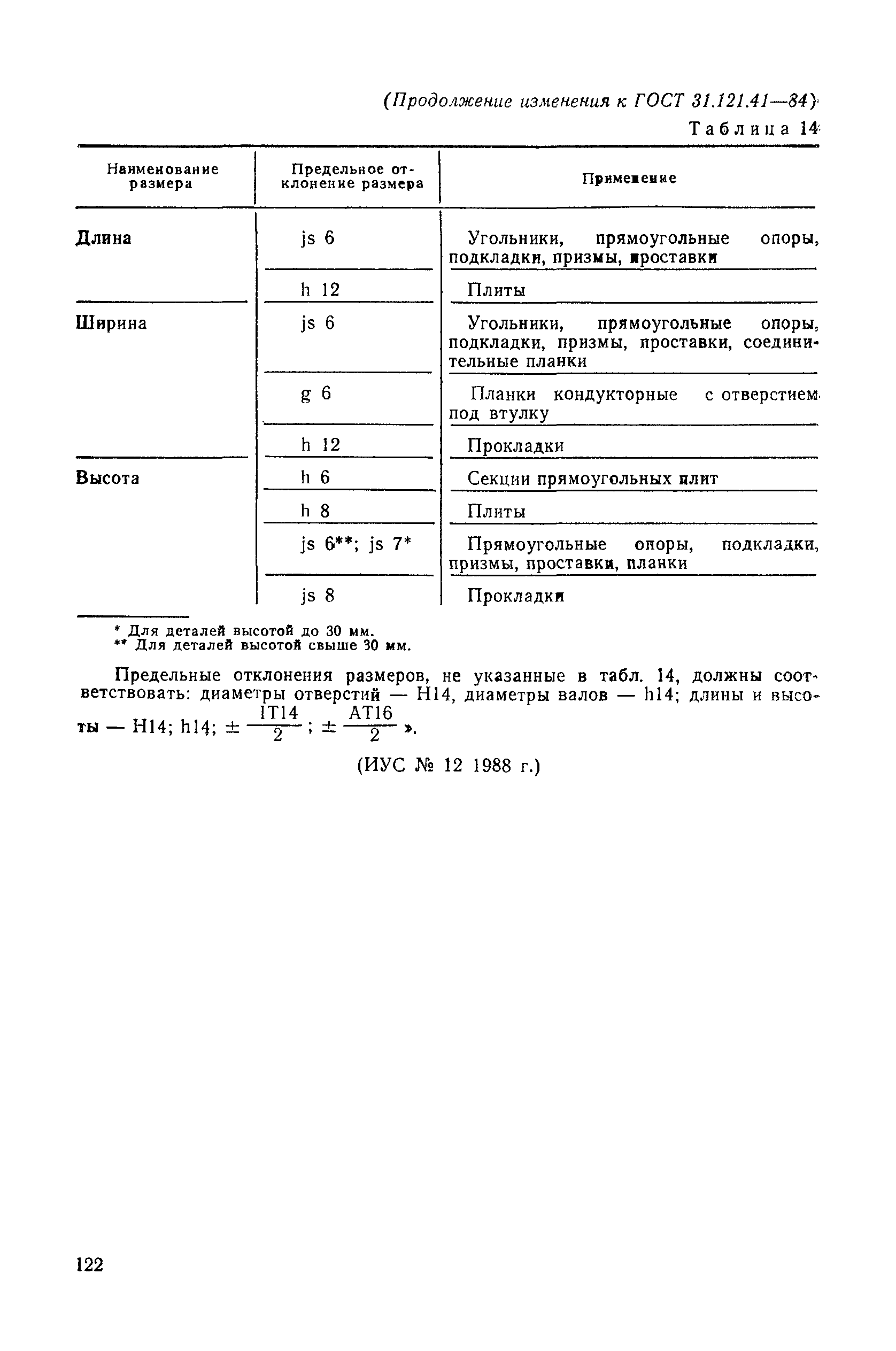

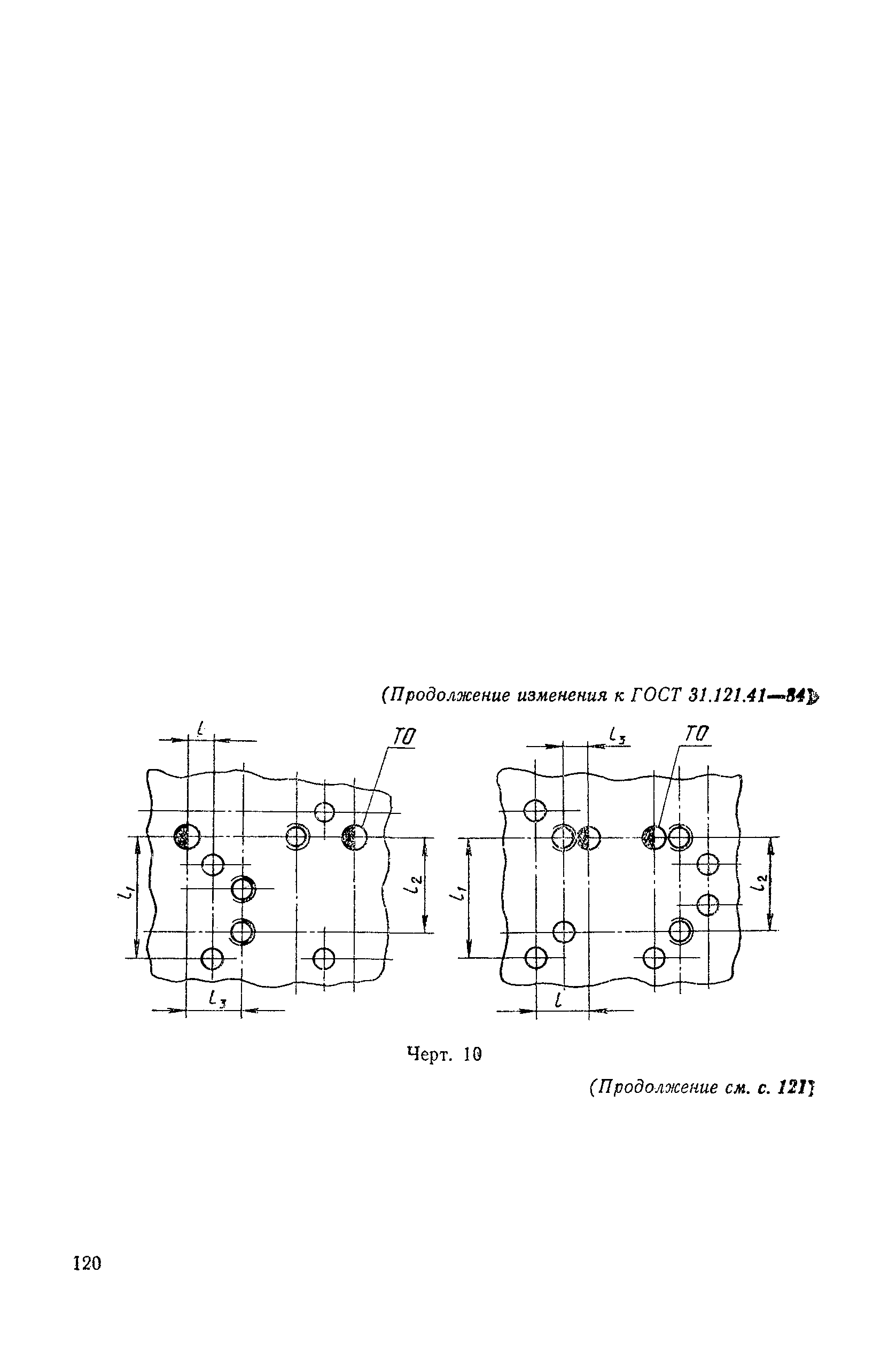

Текстовое изменение № 2 от 01.01.1989
