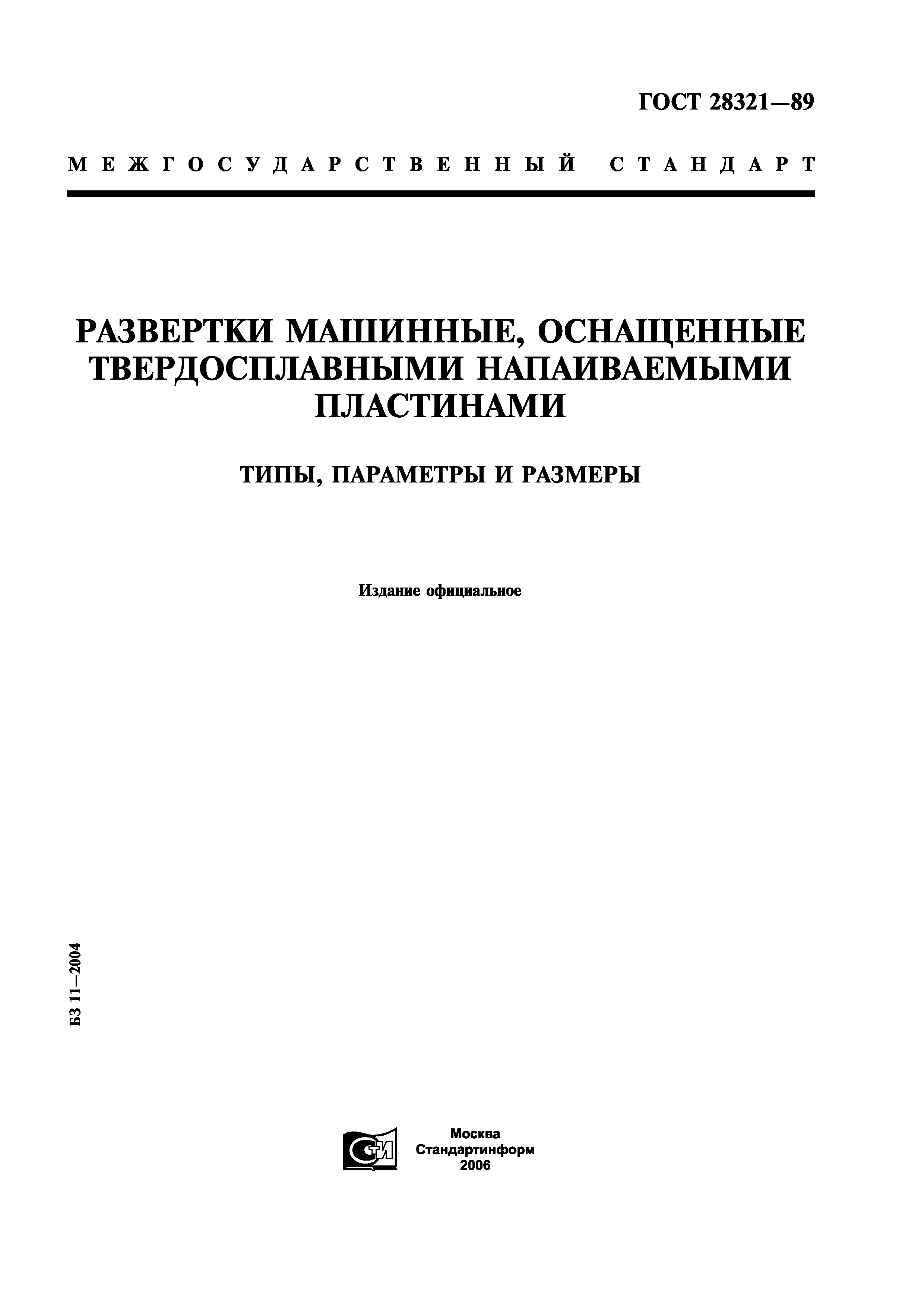

ГОСТ 28321-89

Развертки машинные, оснащенные твердосплавными напаиваемыми пластинами. Типы, параметры и размеры

Обозначение:	ГОСТ 28321-89
Обозначение англ:	GOST 28321-89
Статус:	действует
Название рус.:	Развертки машинные, оснащенные твердосплавными напаиваемыми пластинами. Типы, параметры и размеры
Название англ.:	Cemented carbide tipped machine reamers. Types, parameters and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991
Область применения:	Стандарт распространяется на машинные развертки, оснащенные твердосплавными напаиваемыми пластинами, для обработки отверстий без кондукторных втулок: в деталях из конструкционных сталей и чугунов (исполнение 1) с допусками: G6, Н6, JS6, К6, G7, Н7, JS7, К7, М7, N7, Р7, Е8, U8, F8, Н8, D9, Е9, F9, Н9, Н10, Н11; в деталях из легких сплавов (исполнения 1 и 2) с допусками: Н7, К7, Н8, Н9, Н10, Н11; в деталях из нержавеющих и жаропрочных сталей и сплавов (исполнения 1, 3 и 4) с допусками: Н7, Н8, Н9, Н11. Стандарт также распространяется на развертки с припуском под доводку № 1, 2, 3, 4, 5 и 6.

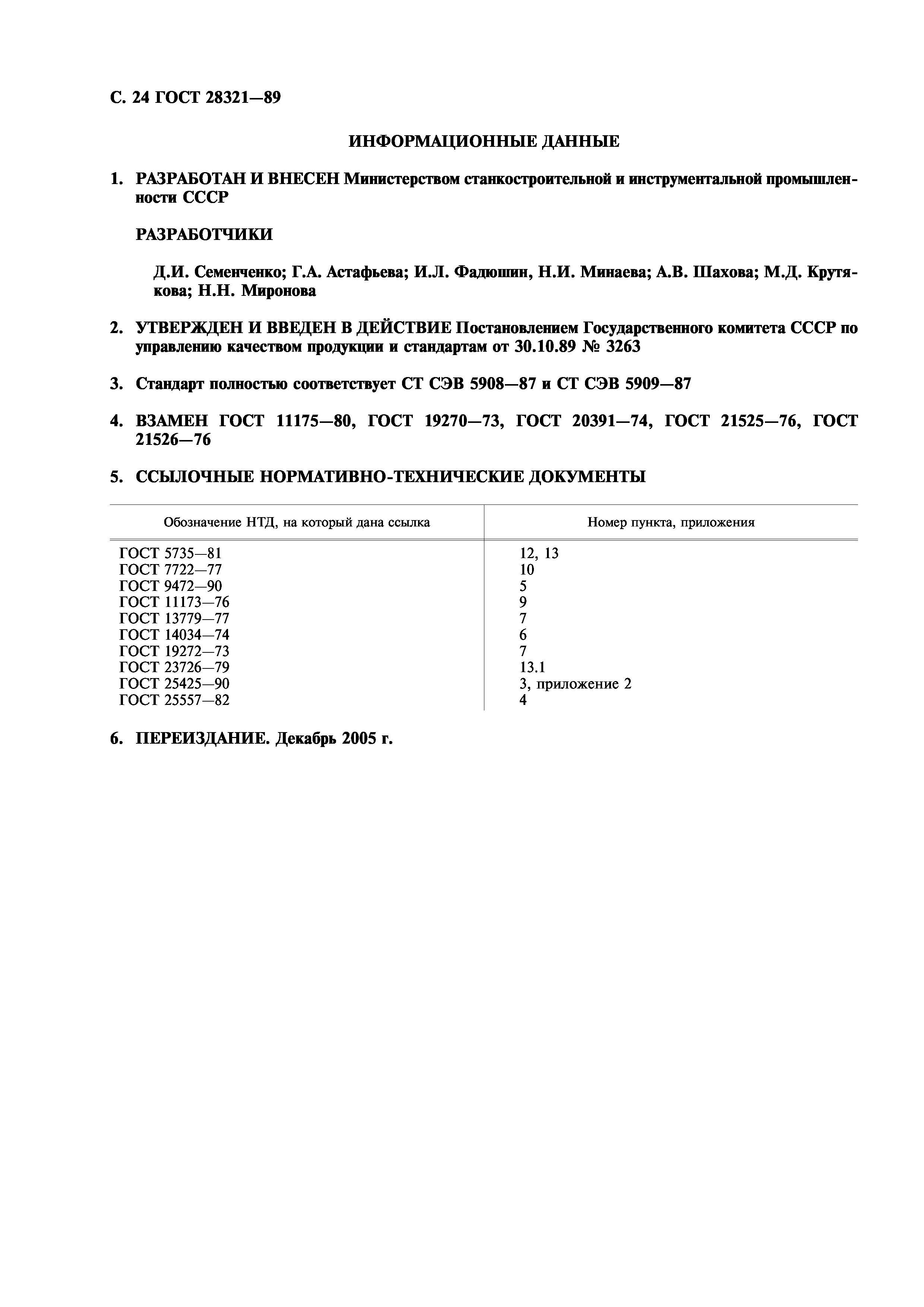

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	30.10.1989 Госстандарт СССР (USSR Gosstandart 3263)
Издан:	Издательство стандартов (1990 г. ) Стандартинформ (2006 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Сверла, зенковки, развертки Экология МАШИНОСТРОЕНИЕ Режущие инструменты Сверла, зенковки, развертки
Список изменений:	Поправка от 01.09.2011 (ИУС 9-2011)
Заменяет собой:	ГОСТ 11175-80 «Развертки машинные, оснащенные пластинами из твердого сплава. Конструкция и размеры» ГОСТ 19270-73 «Развертки машинные цилиндрические, оснащенные твердосплавными пластинами, с коническим хвостовиком для обработки деталей из легких сплавов. Конструкция и размеры» ГОСТ 19720-73 ГОСТ 20391-74 «Развертки машинные насадные, оснащенные твердосплавными пластинками, для обработки деталей из легких сплавов. Конструкция и размеры» ГОСТ 21525-76 «Развертки машинные, оснащенные твердосплавными пластинами, для обработки деталей из нержавеющих и жаропрочных сталей и сплавов. Конструкция и размеры» ГОСТ 21526-76 «Развертки машинные насадные, оснащенные твердосплавными пластинами, для обработки деталей из нержавеющих и жаропрочных сталей и сплавов. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 11173-76 «Развертки с припуском под доводку. Допуски» ГОСТ 13779-77 «Развертки цилиндрические. Допуски на диаметр» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 19272-73 «Развертки машинные цилиндрические для обработки деталей из легких сплавов. Допуски на диаметр» ГОСТ 23726-79 «Инструмент металлорежущий и дереворежущий. Приемка» ГОСТ 25425-90 «Пластины твердосплавные напаиваемые типа 26. Конструкция и размеры» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 5735-81 «Развертки машинные, оснащенные пластинами твердого сплава. Технические условия» ГОСТ 7722-77 «Развертки ручные цилиндрические. Конструкция и размеры» ГОСТ 9472-90 «Крепление инструментов на оправках. Типы и размеры»
