ГОСТ 22765-89

Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров

Обозначение:	ГОСТ 22765-89
Обозначение англ:	GOST 22765-89
Статус:	взамен
Название рус.:	Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров
Название англ.:	Low - frequency, pulse transformers and rectifier filter chokes. Methods of measuring electric parameters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1990
Область применения:	Стандарт распространяется на трансформаторы малой мощности: однофазные питания электронной аппаратуры на напряжение до 1000 В промышленной и повышенной частоты мощностью до 1000 В.А; импульсные сигнальные на напряжение до 220 В; согласующие сигнальные непрерывных сигналов низкой частоты мощностью до 25 Вт; дроссели фильтров выпрямителей индуктивностью до 80 Гн и током подмагничивания до 100 А и устанавливает методы измерения.

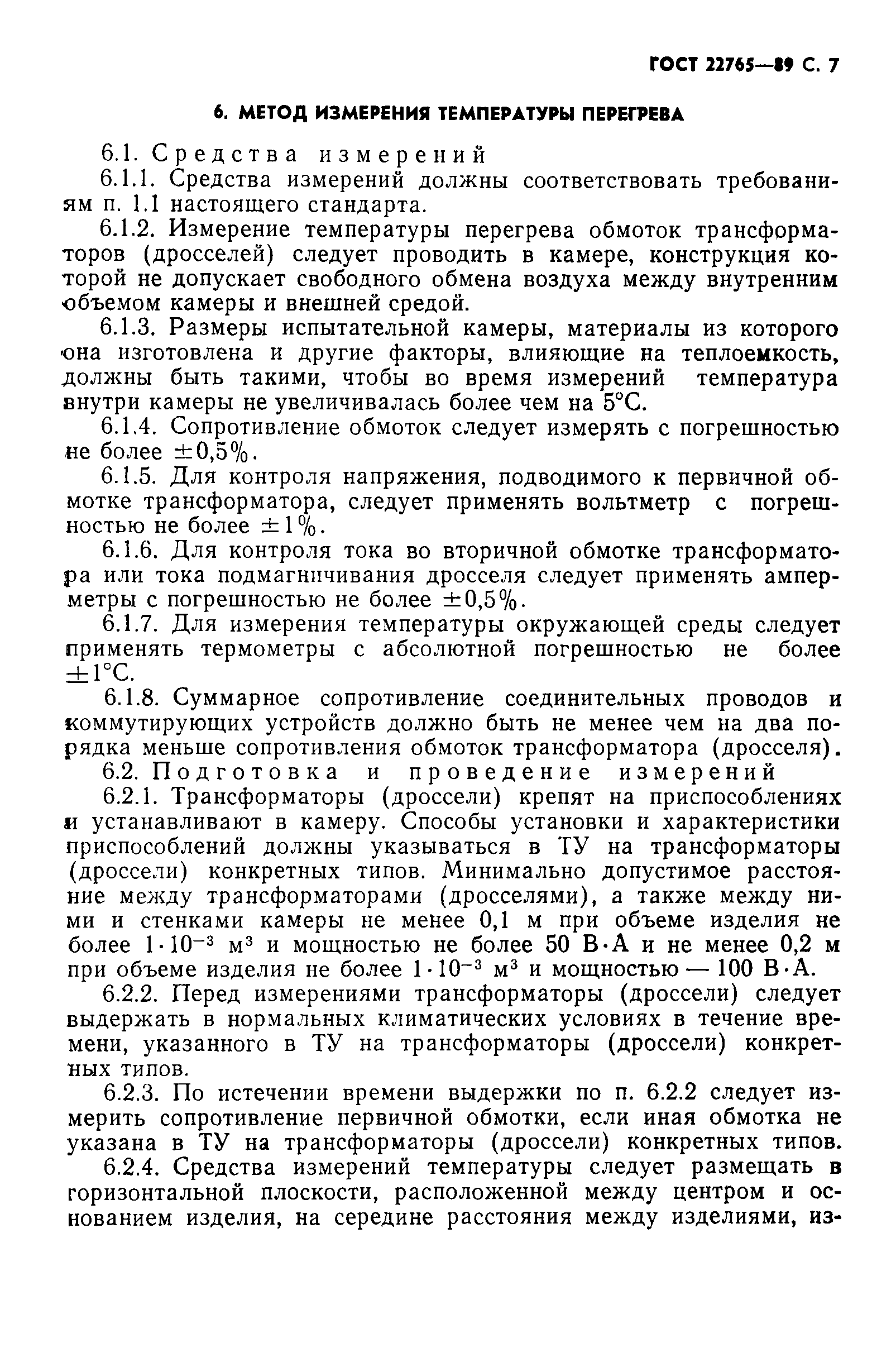

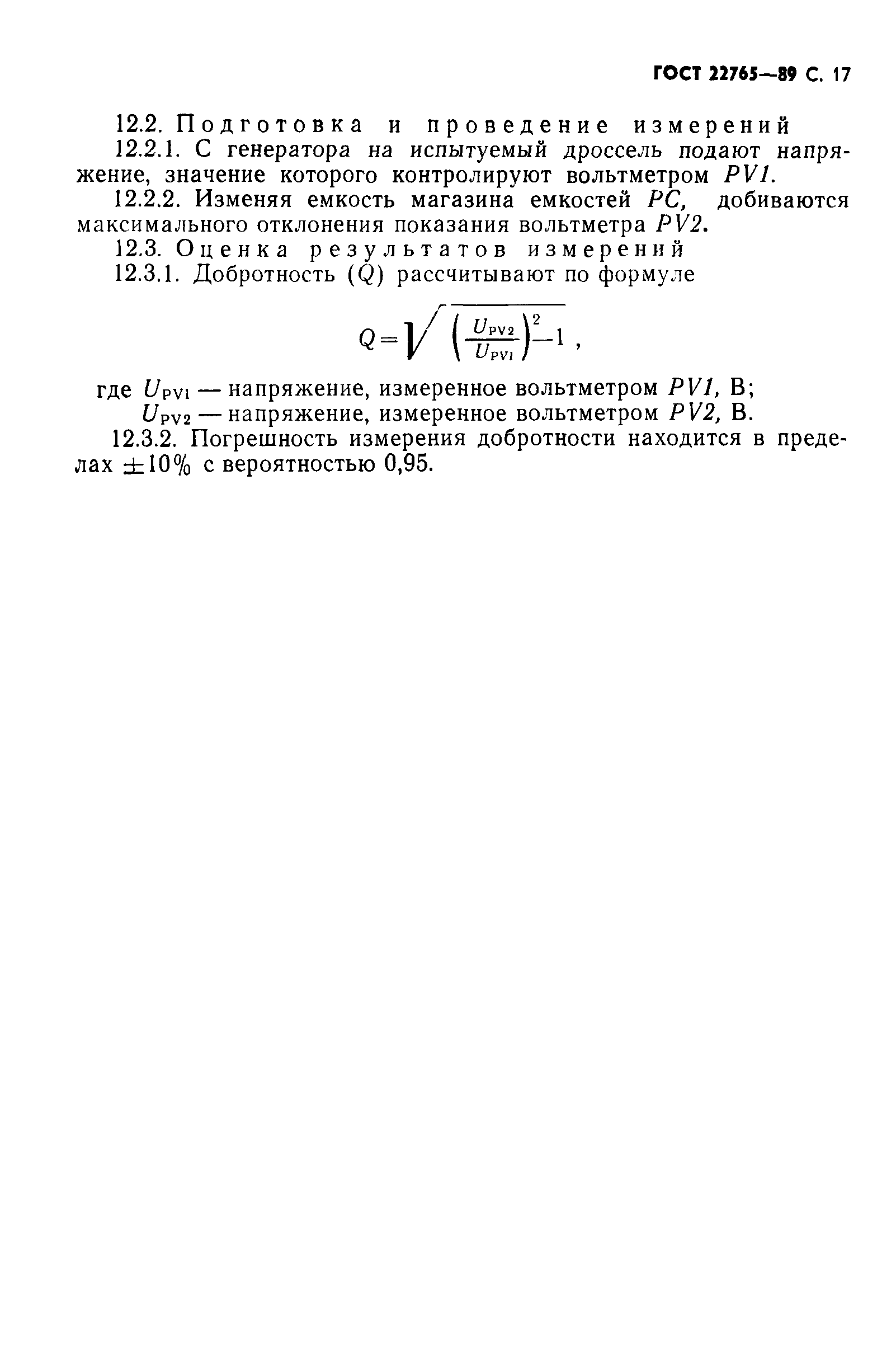

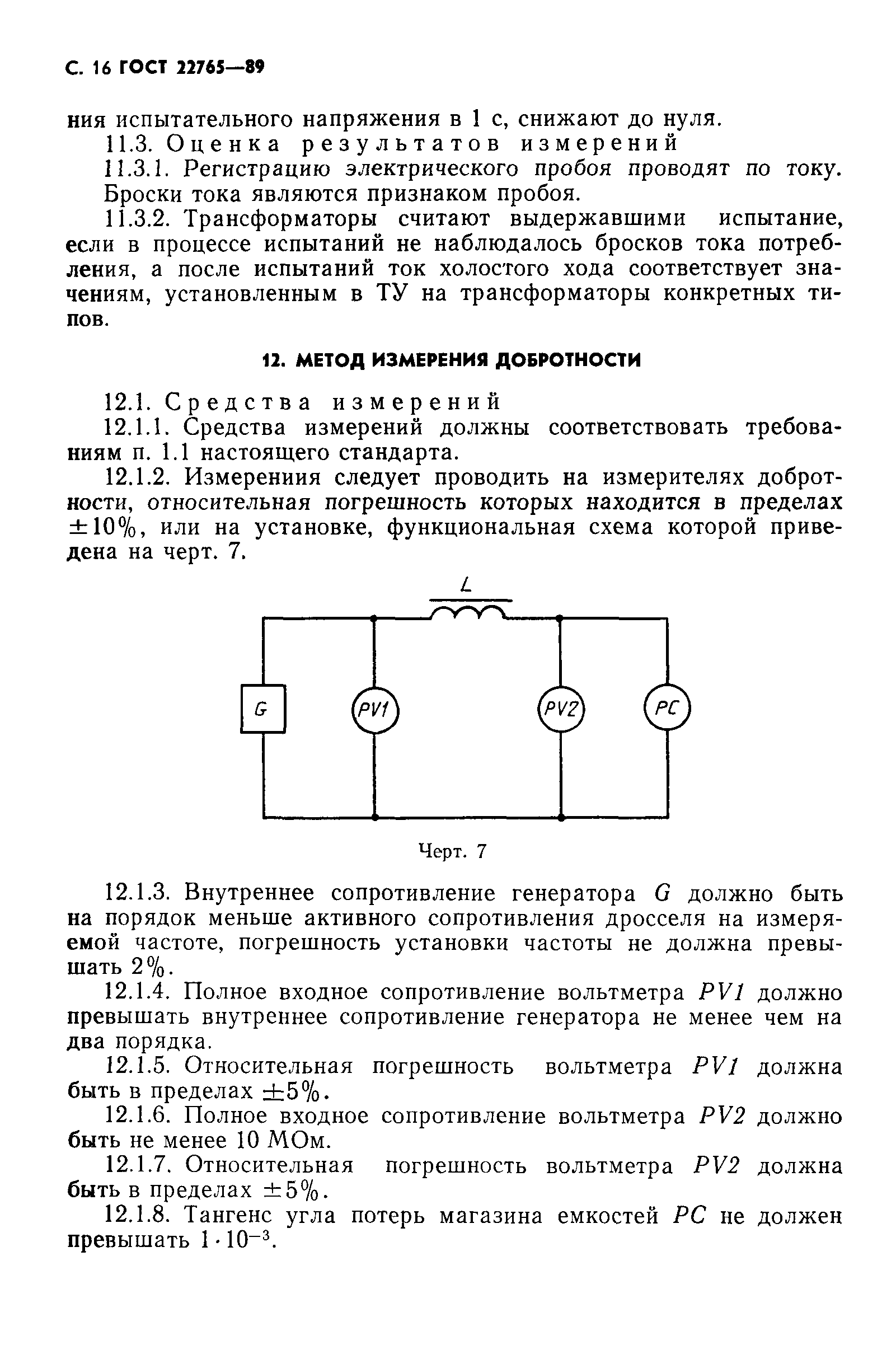

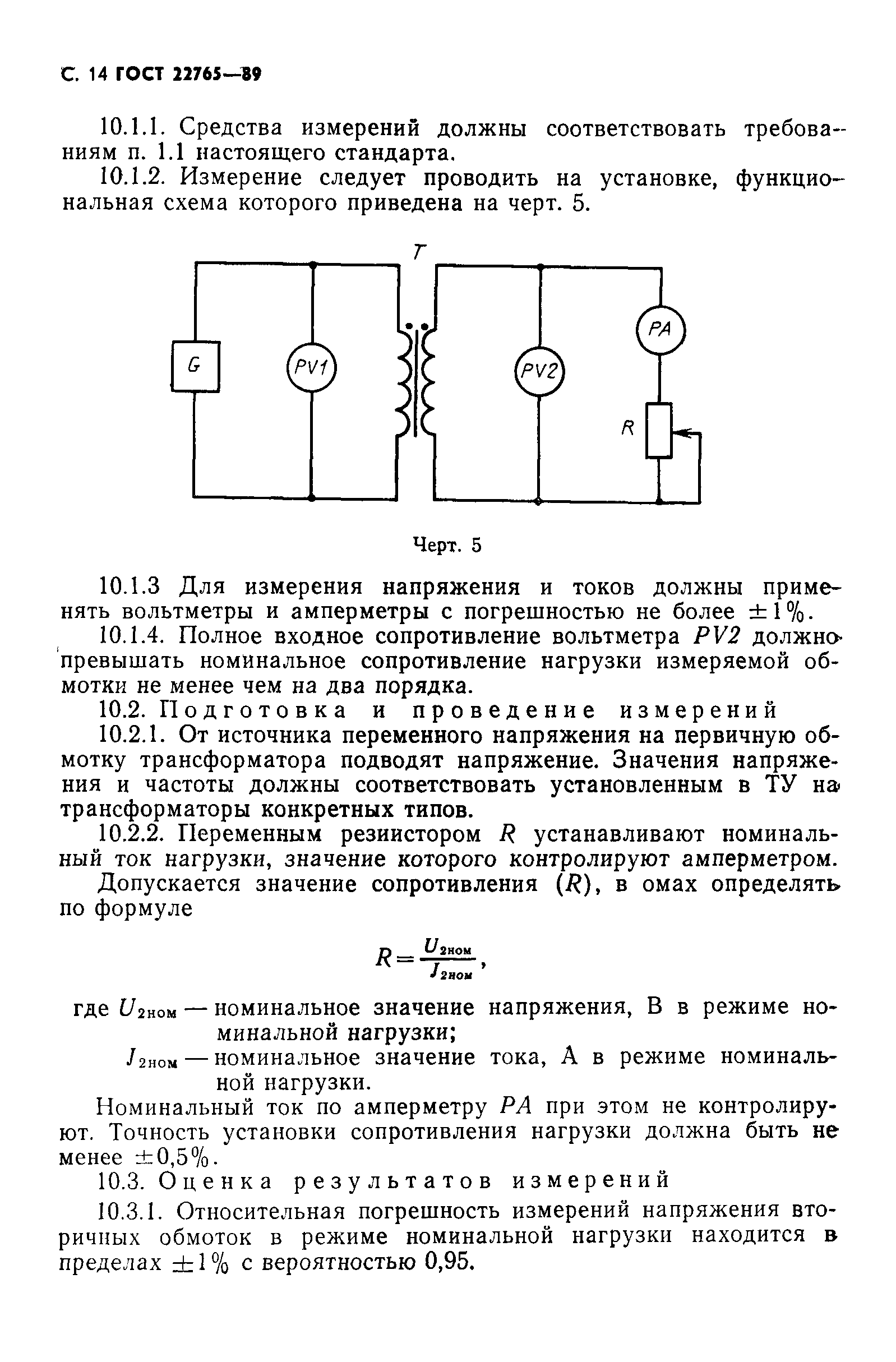

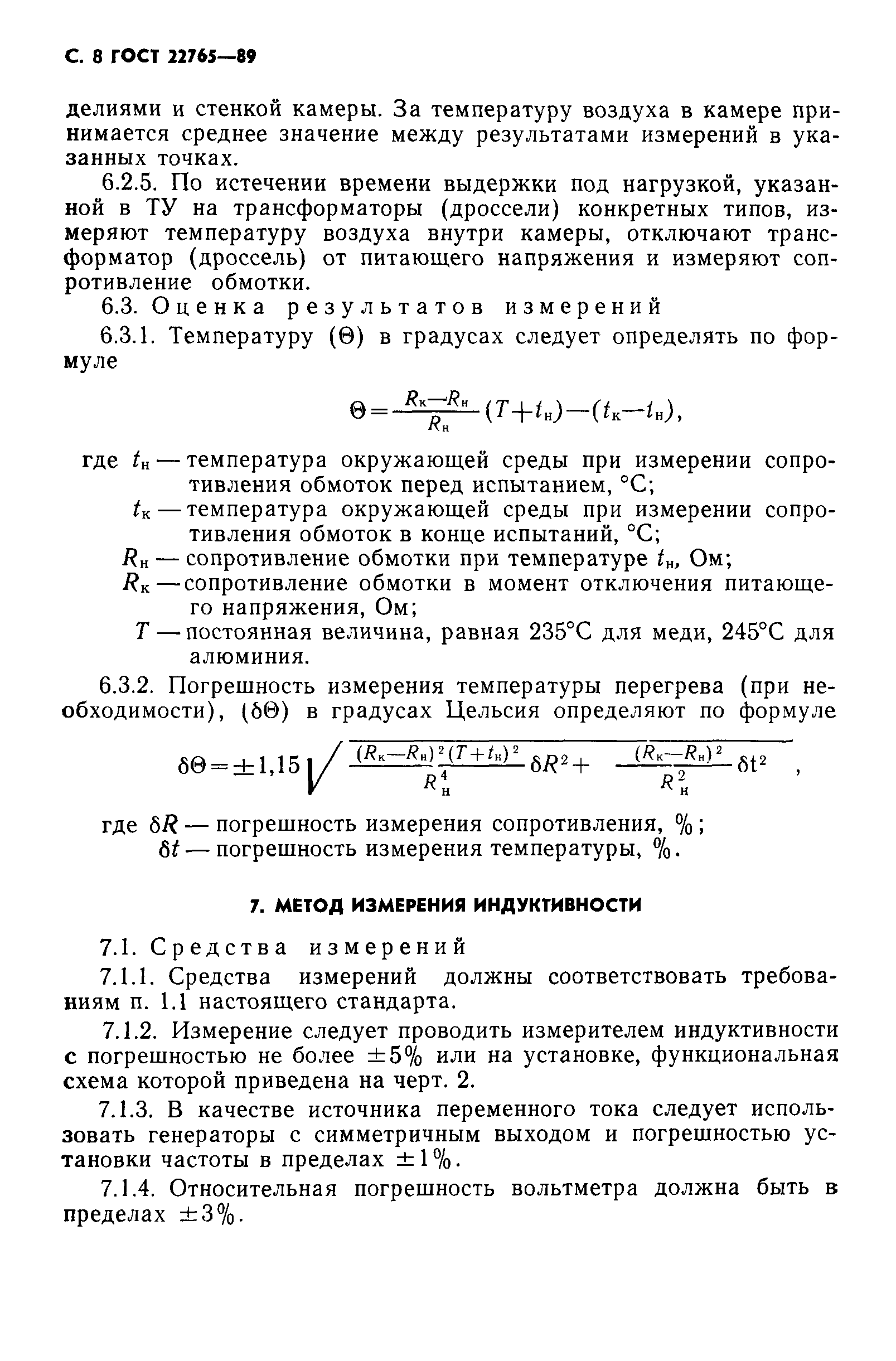

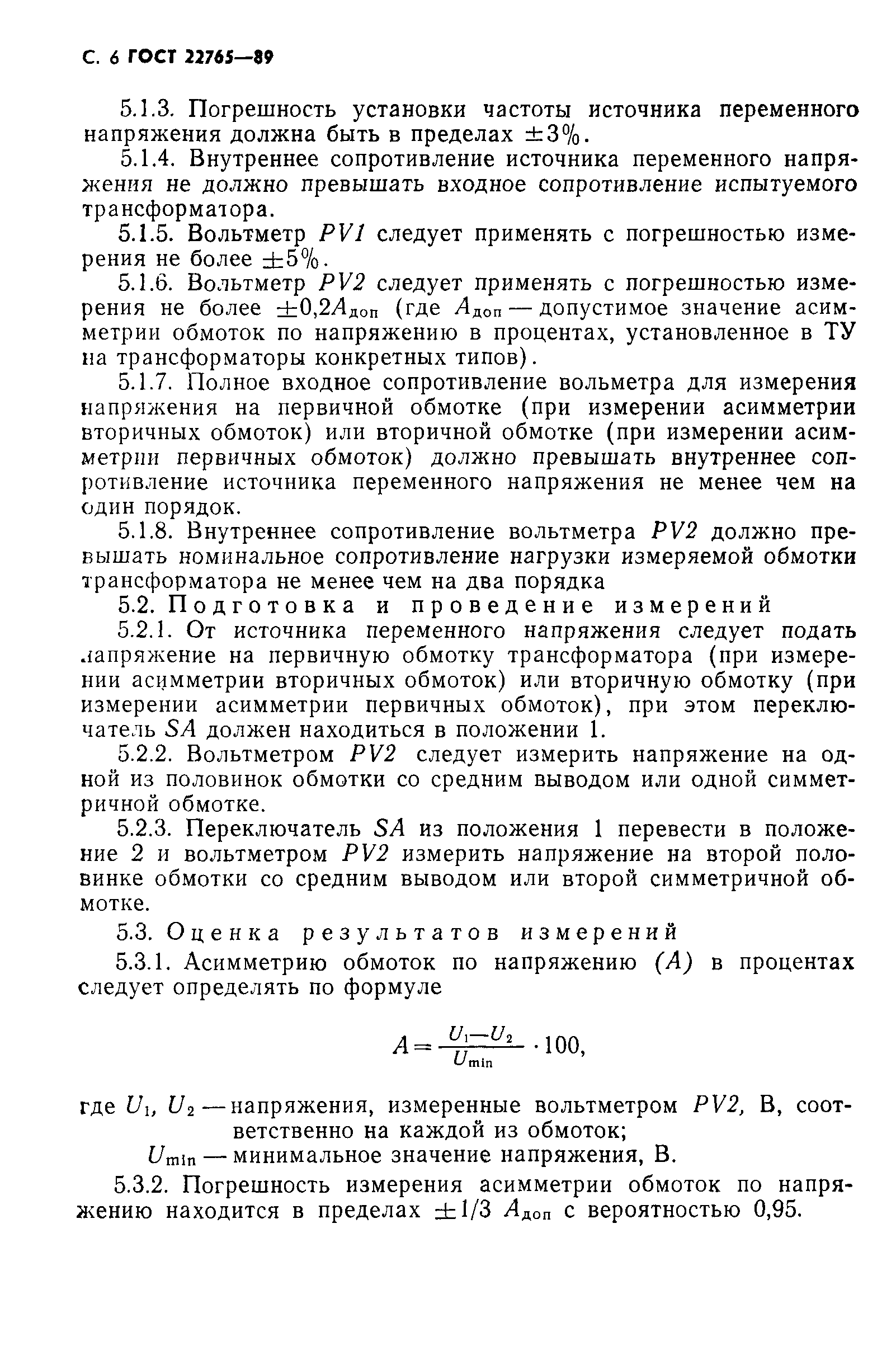

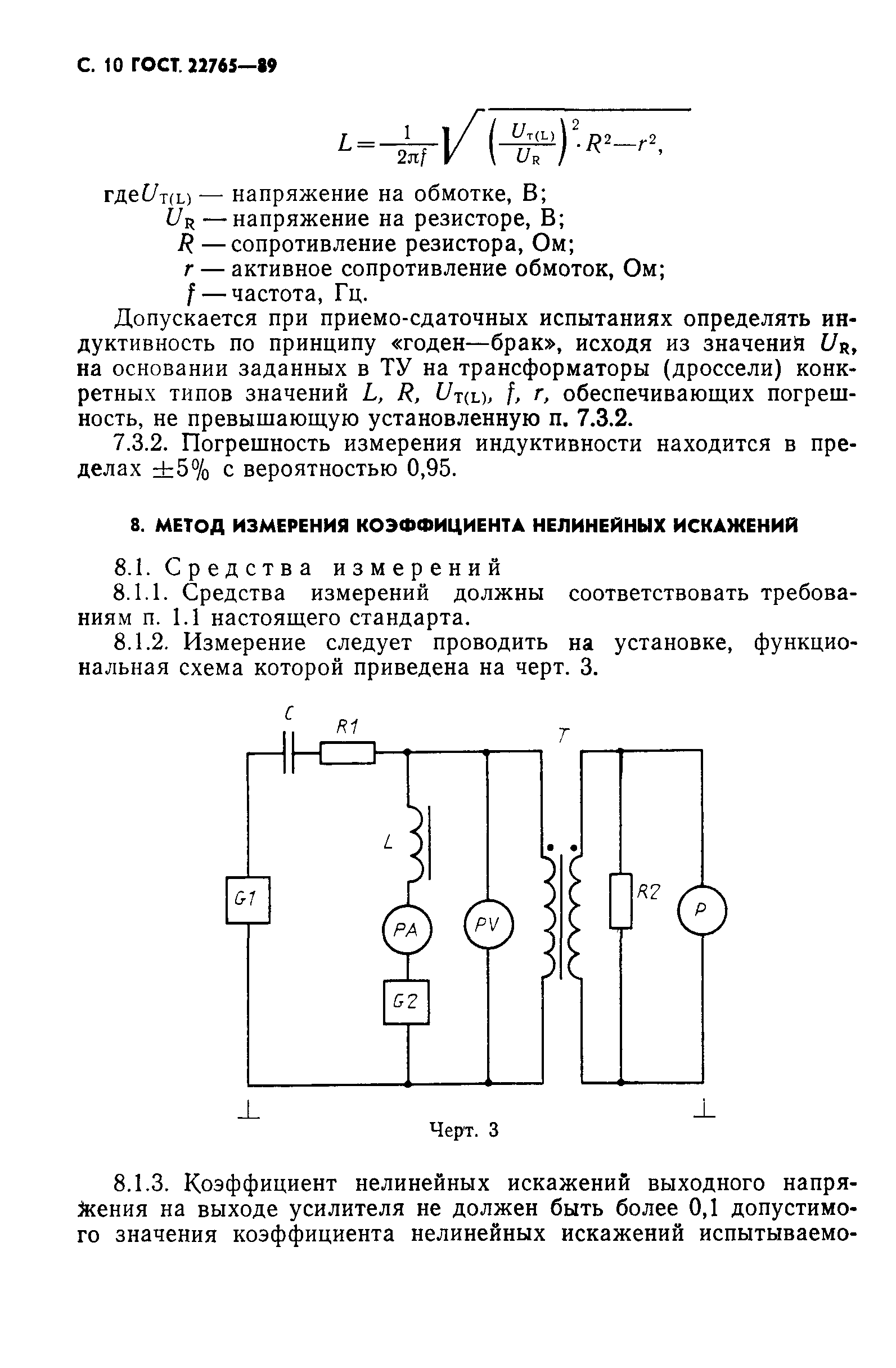

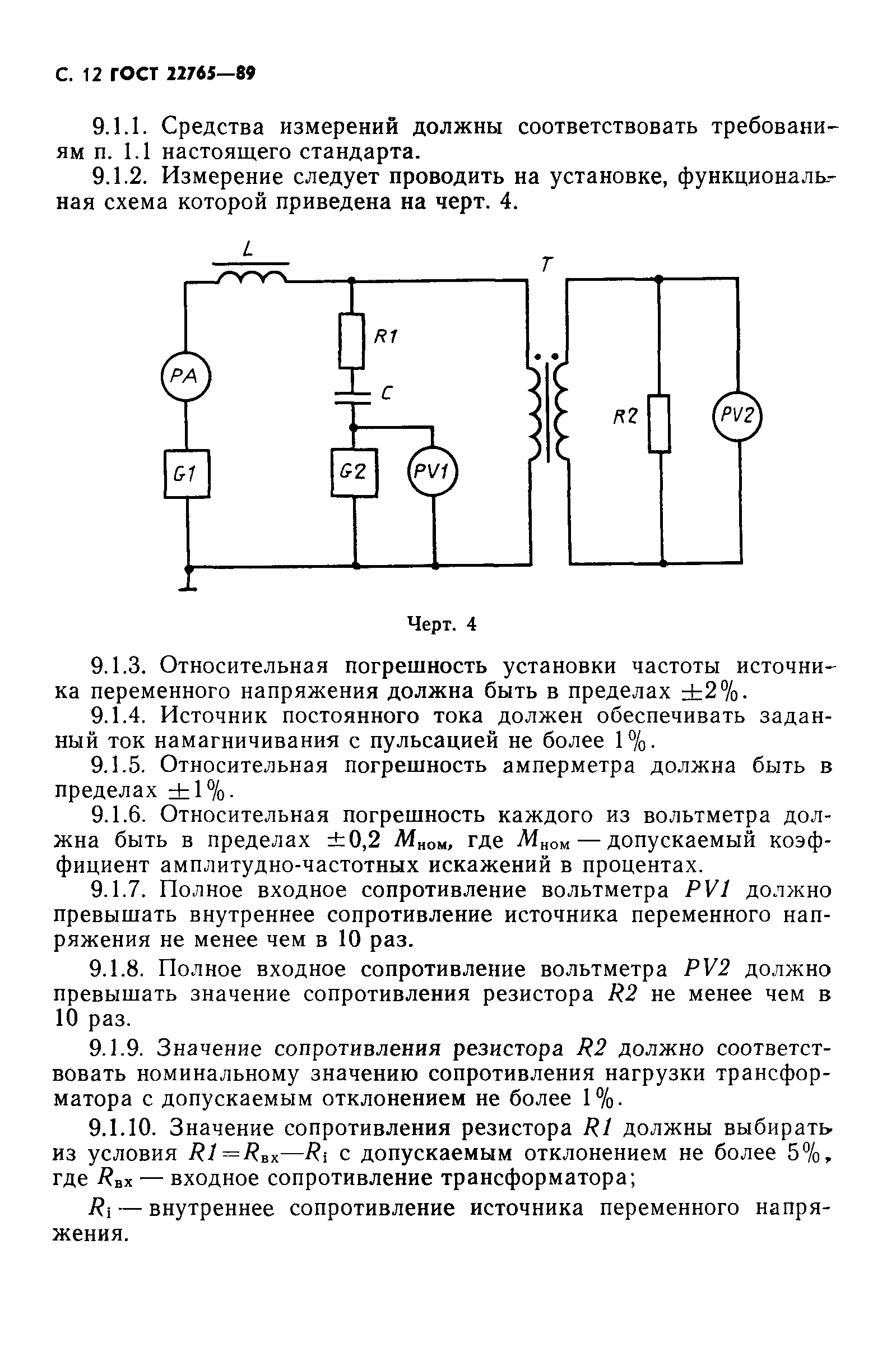

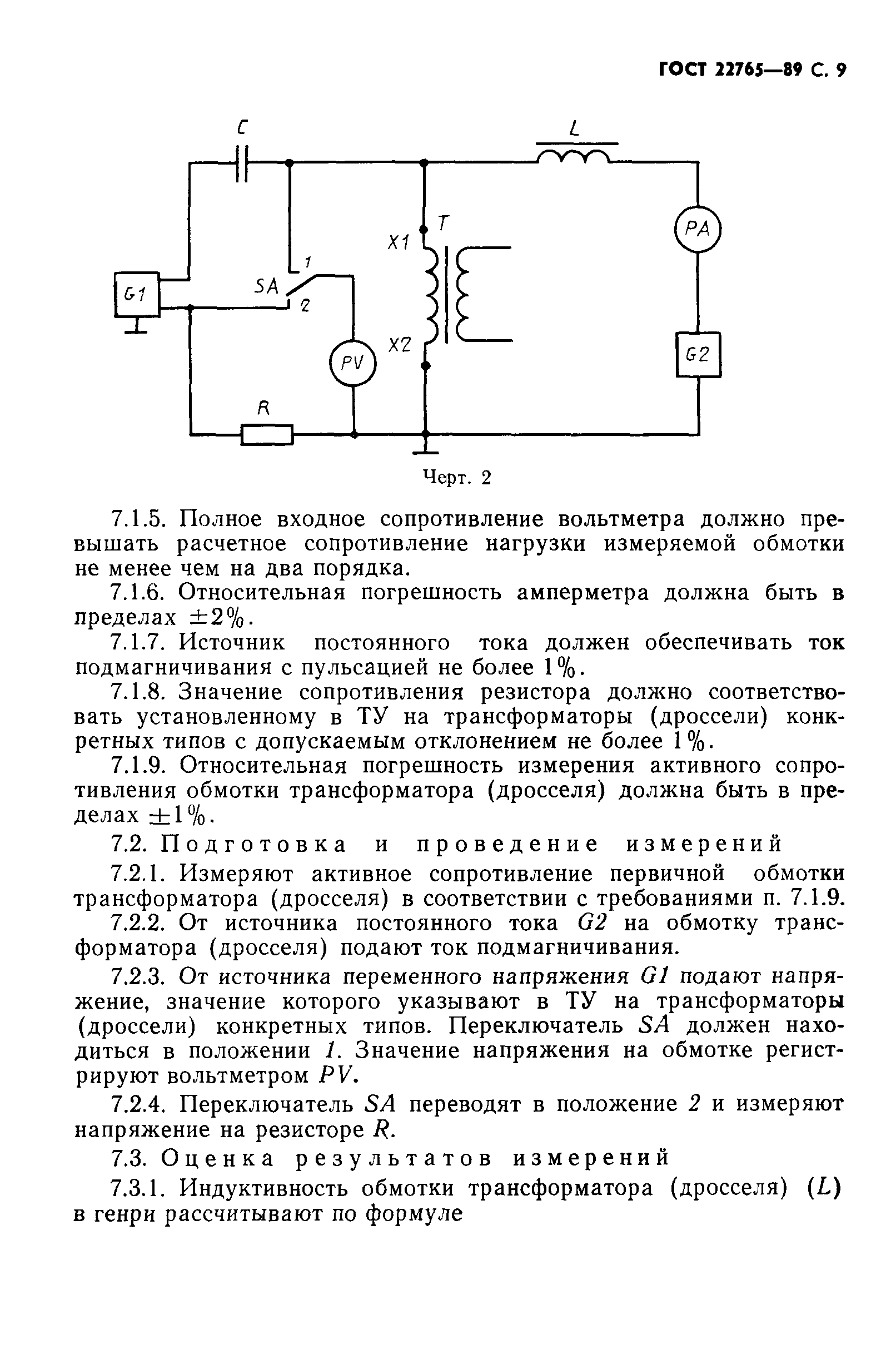

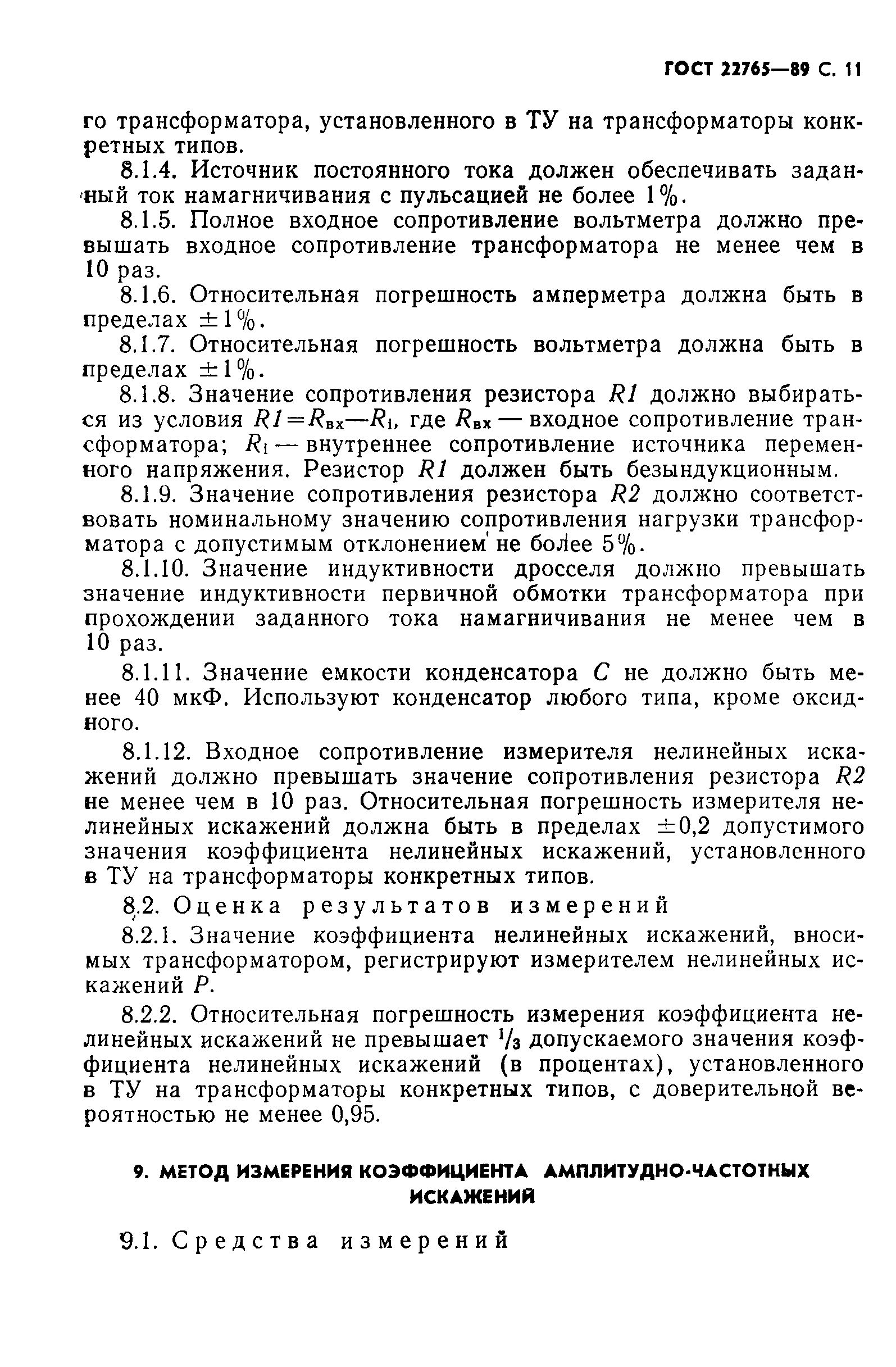

Оглавление:	1 Метод измерения сопротивления изоляции 2 Метод измерения электрической прочности изоляции 3 Метод измерения тока и напряжения холостого хода 4 Метод измерения коэффициента трансформации 5 Метод измерения ассиметрии обмоток по напряжению 6 Метод измерения температуры перегрева 7 Метод измерения индуктивности 8 Метод измерения коэффициента нелинейных искажений 9 Метод измерения коэффициента амплитудно-частотных искажений 10 Метод измерения напряжения вторичных обмоток в режиме номинальной нагрузки 11 Метод измерения электрической прочности межвитковой и межслоевой изоляции 12 Метод измерения добротности
Утверждён:	05.06.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1429)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы
Заменяет собой:	ГОСТ 22765.4-79 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента трансформации» ГОСТ 22765.9-82 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента амплитудно-частотных искажений» (ИУС 8-89) ГОСТ 22765.8-82 «Трансформаторы согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения коэффициента нелинейных искажений» (ИУС 8-89) ГОСТ 22765.7-80 «Трансформаторы малой мощности и дроссели фильтров выпрямителей низкочастотные. Метод измерения индуктивности» (ИУС 8-89) ГОСТ 22765.6-80 «Трансформаторы питания на напряжение до 1000 В и дроссели фильтров выпрямителей низкочастотные. Метод измерения температуры перегрева» (ИУС 8-89) ГОСТ 22765.5-80 «Трансформаторы питания на напряжение до 1000 В и согласующие сигнальные непрерывных сигналов низкой частоты. Метод измерения асимметрии обмоток по напряжению» (ИУС 8-89) ГОСТ 22765.12-84 «Дроссели фильтров выпрямителей низкочастотные. Метод измерения добротности» (ИУС 8-89) ГОСТ 22765.11-84 «Трансформаторы питания. Метод проверки электрической прочности межвитковой и межслоевой изоляции» (ИУС 8-89) ГОСТ 22765.10-82 «Трансформаторы питания. Метод измерения напряжения вторичных обмоток в режиме номинальной нагрузки» (ИУС 8-89) ГОСТ 22765.0-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения электрических параметров. Общие положения» (ИУС 8-89) ГОСТ 22765.1-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Метод проверки электрической прочности главной изоляции» (ИУС 8-89) ГОСТ 22765.2-77 «Трансформаторы питания, низкой частоты, импульсные и дроссели фильтров выпрямителей. Методы измерения сопротивления изоляции» (ИУС 8-89) ГОСТ 22765.3-77 «Трансформаторы питания. Методы измерения тока и напряжения холостого хода» (ИУС 8-89)
Нормативные ссылки:	ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»
