ГОСТ 22525-77

Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция

Обозначение:	ГОСТ 22525-77
Обозначение англ:	GOST 22525-77
Статус:	введен впервые
Название рус.:	Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция
Название англ.:	Threaded pipeline connections. Pipe nipple for union nuts. Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979

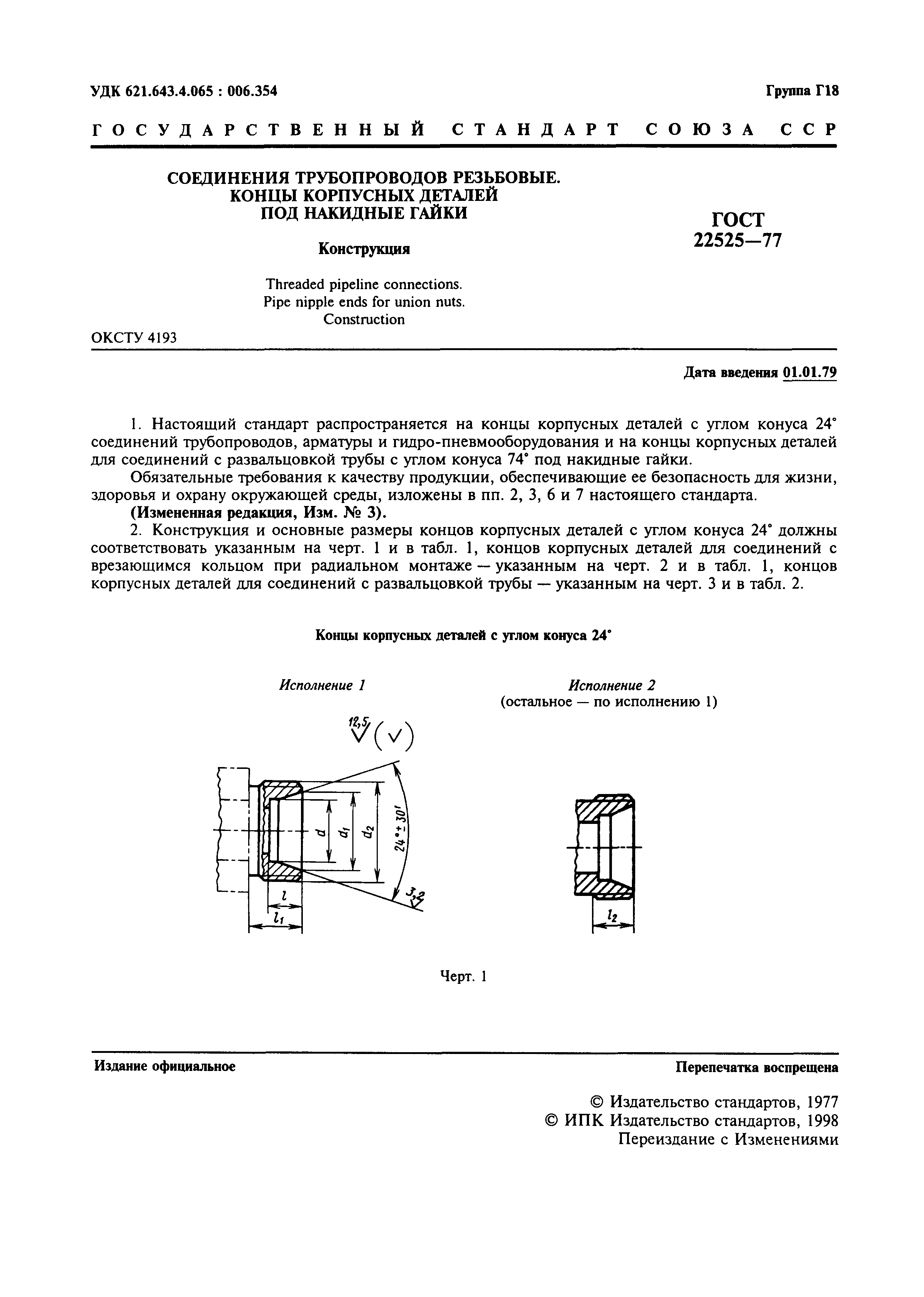

Область применения:	Стандарт распространяется на концы корпусных деталей с углом конуса 24 град. соединений трубопроводов, арматуры и гидро-пневмооборудования и на концы корпусных деталей для соединений с развальцовкой трубы с углом конуса 74 град. под накидные гайки.

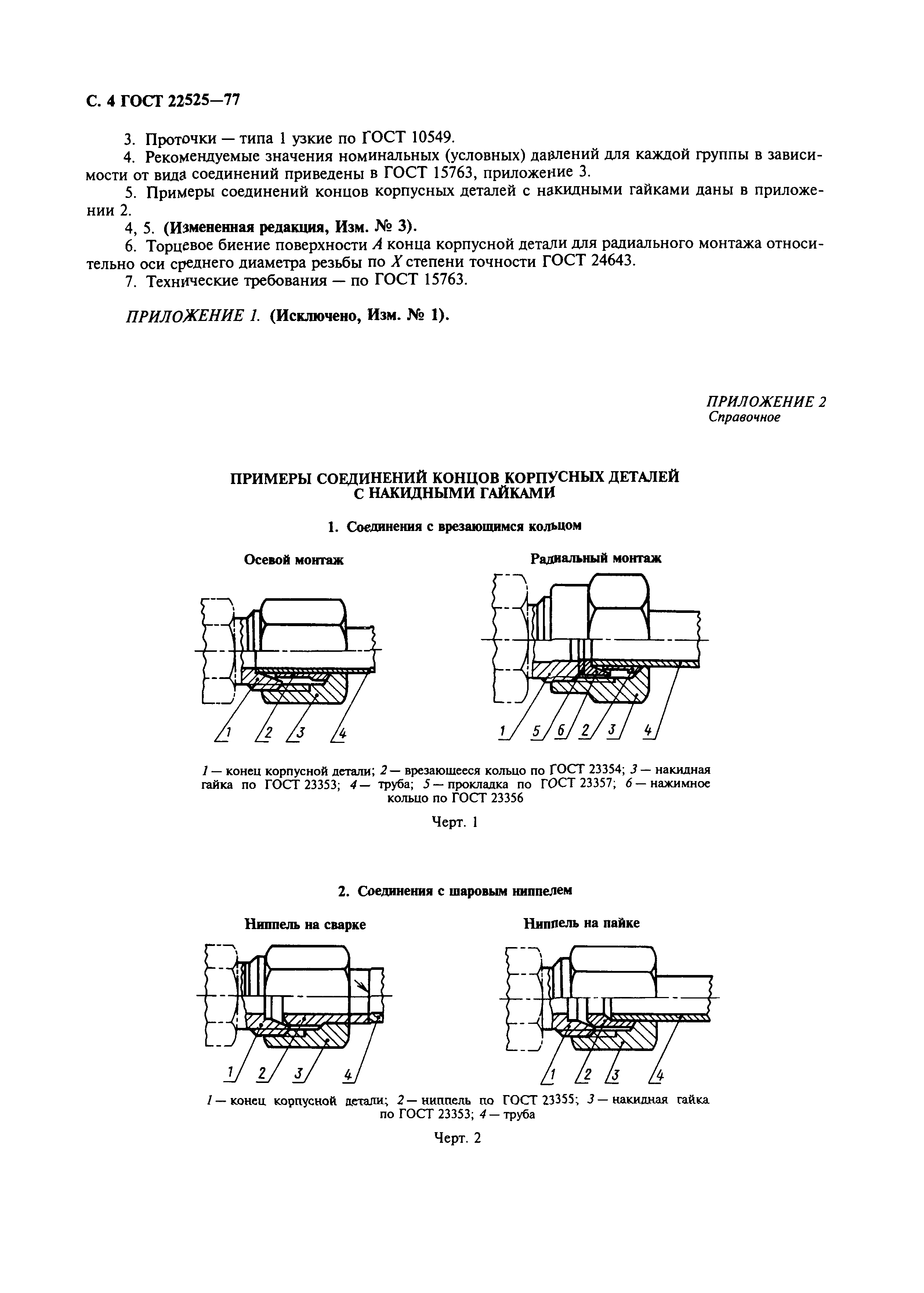

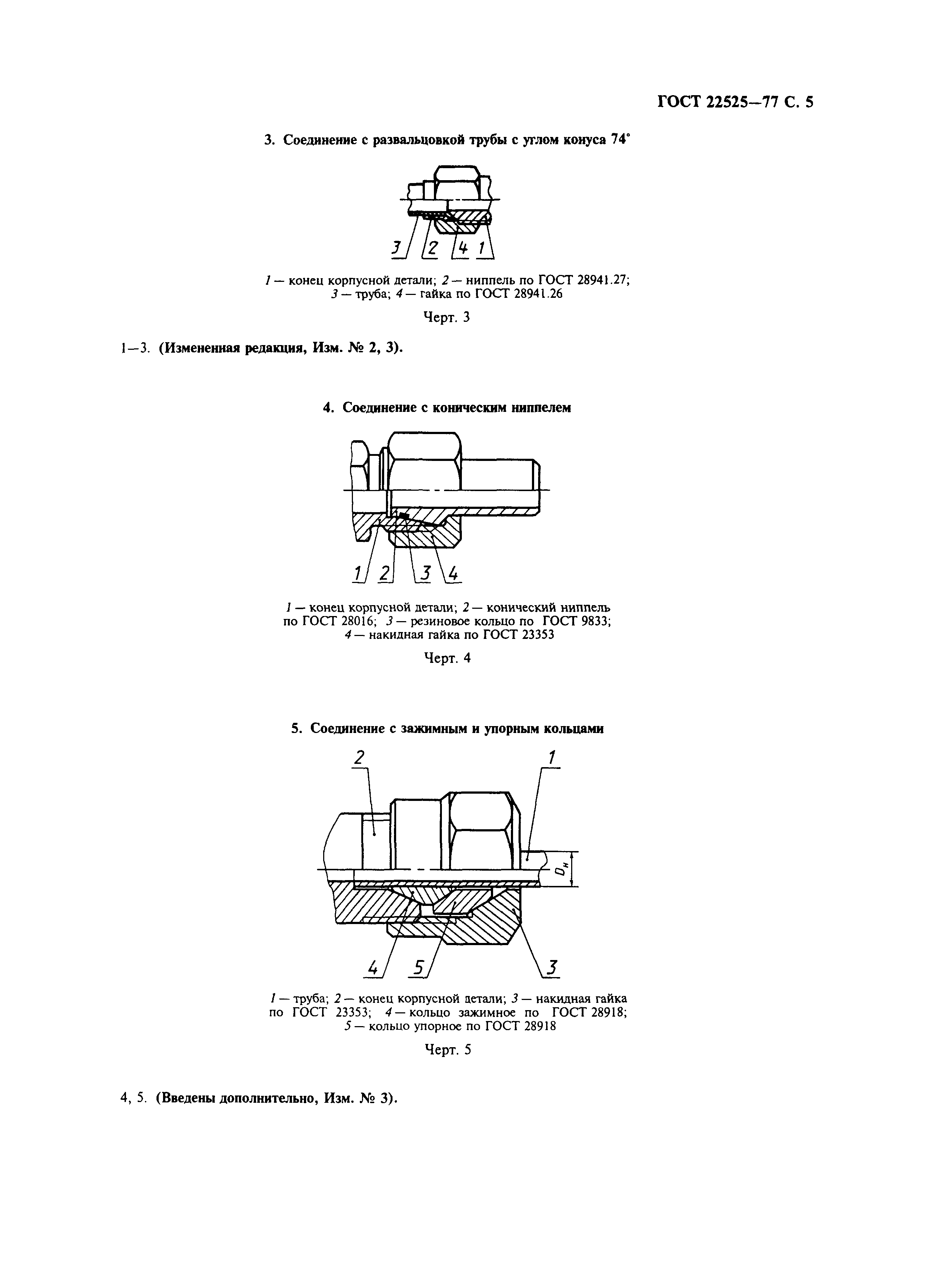

Оглавление:	Приложение 1 (Исключено, Изм. № 1) Приложение 2 Примеры соединений концов корпусных деталей с накидными гайками
Разработан:	Государственный комитет СССР по стандартам
Утверждён:	12.05.1977 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 1180)
Издан:	Издательство стандартов (1977 г. ) ИПК Издательство стандартов (1998 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Список изменений:	№ 3 от 01.09.1996 (ИУС 11-96)
Нормативные ссылки:	ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция» ГОСТ 23354-78 «Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция» ГОСТ 23355-78 «Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция» ГОСТ 23356-78 «Соединения трубопроводов резьбовые. Кольца нажимные. Конструкция» ГОСТ 23357-78 «Соединения трубопроводов резьбовые. Прокладки уплотнительные для радиального монтажа. Конструкция» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 28016-89 «Соединения трубопроводов резьбовые. Ниппели конические приварные. Конструкция» ГОСТ 28941.26-91 «Соединения трубопроводов с развальцовкой трубы. Гайки накидные. Конструкция» ГОСТ 28941.27-91 «Соединения трубопроводов с развальцовкой трубы. Ниппели. Конструкция» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры»

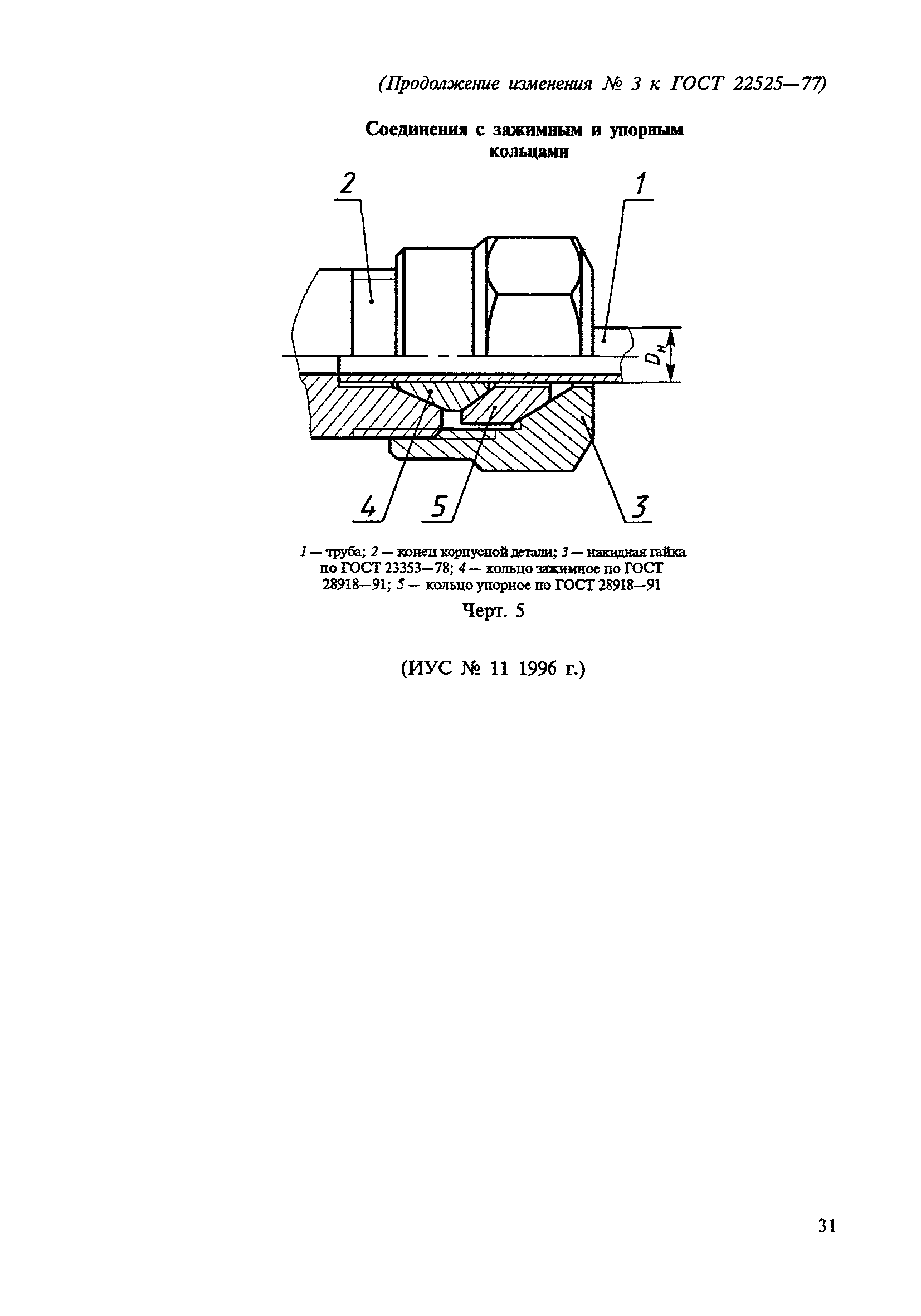

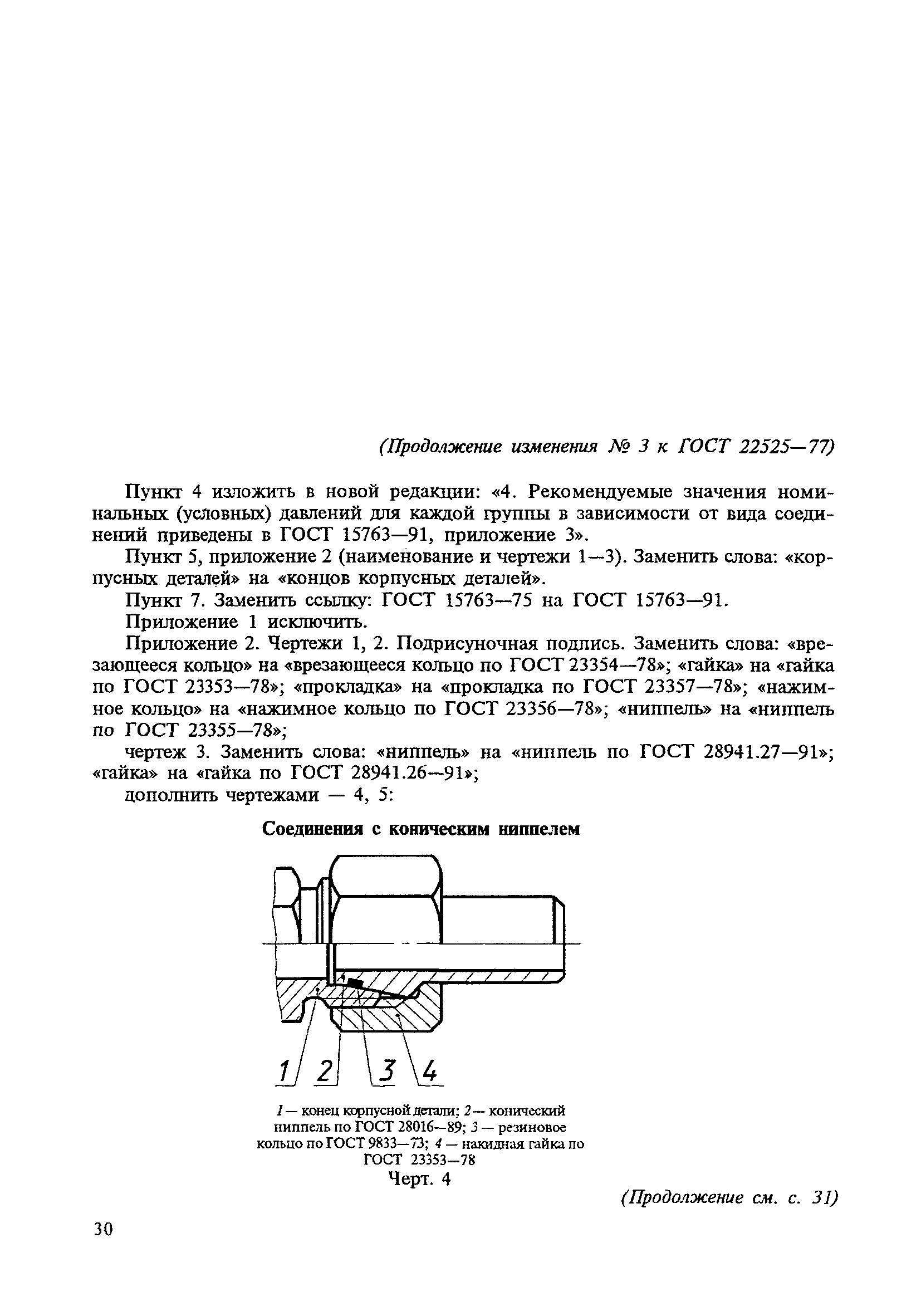

Текстовое изменение № 3 от 01.09.1996
