Скачать ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

Дата актуализации: 10.08.2017

ГОСТ 16093-81

Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

Обозначение:	ГОСТ 16093-81
Обозначение англ:	GOST 16093-81
Статус:	заменен
Название рус.:	Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
Название англ.:	Basic norms of interchangebility. Metric screw thread. Tolerances. Clearance fits
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2005
Область применения:	Стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150-81, диаметрами от 1 до 600 мм по ГОСТ 8724-81 и ГОСТ 16967-81, основными размерами по ГОСТ 24705-81 и ГОСТ 24706-81 и устанавливает систему допусков для посадок с зазором.

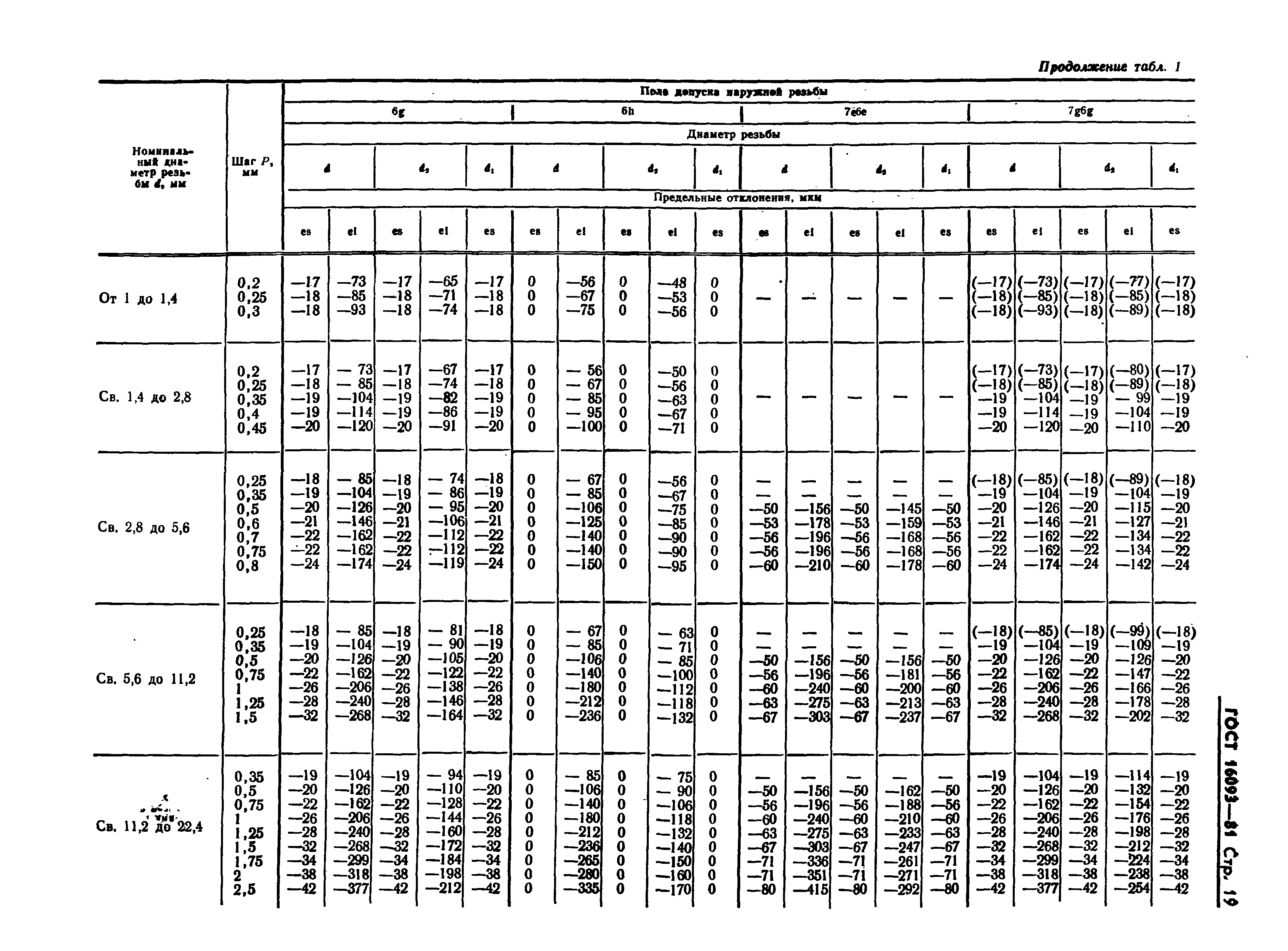

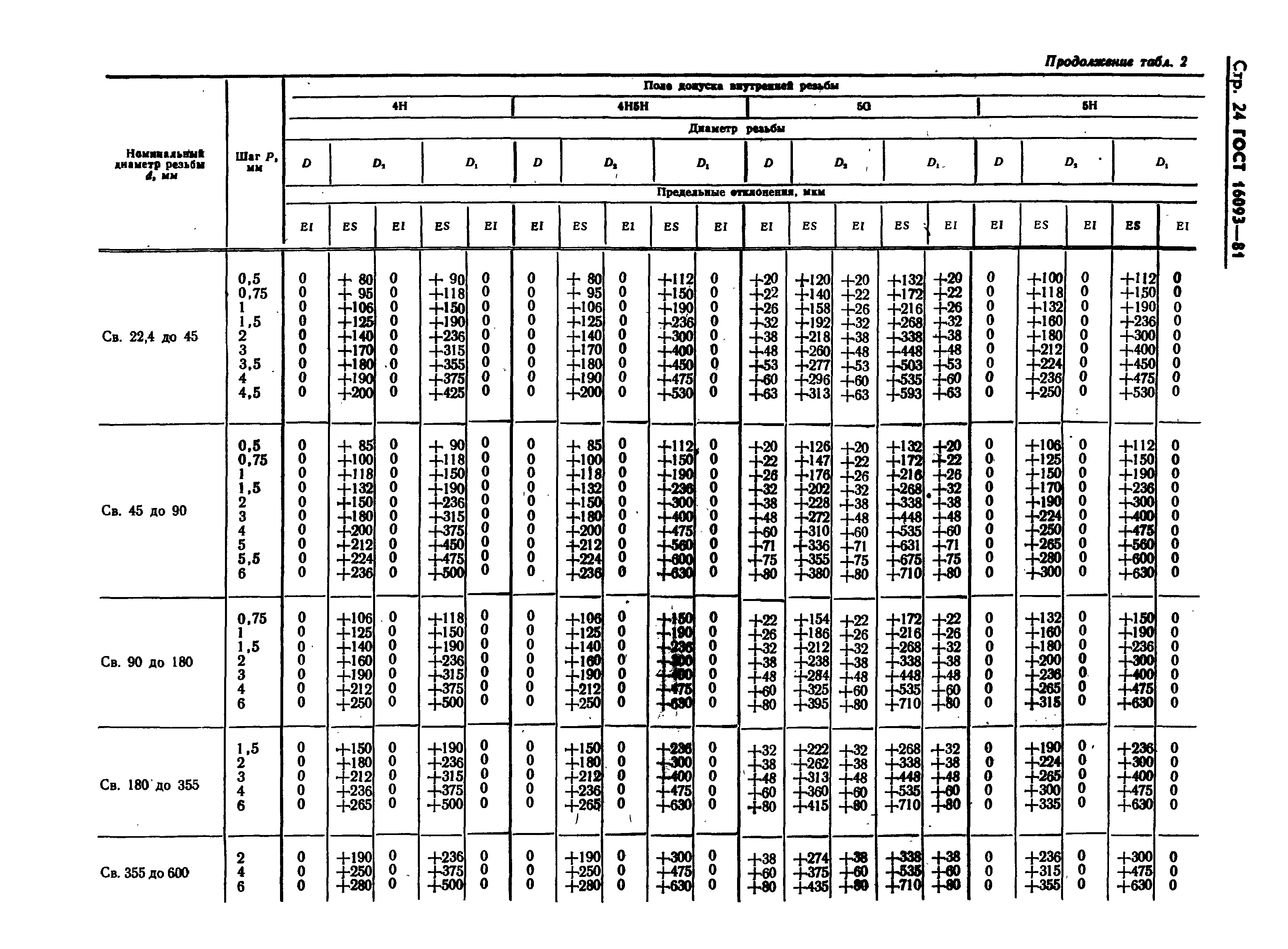

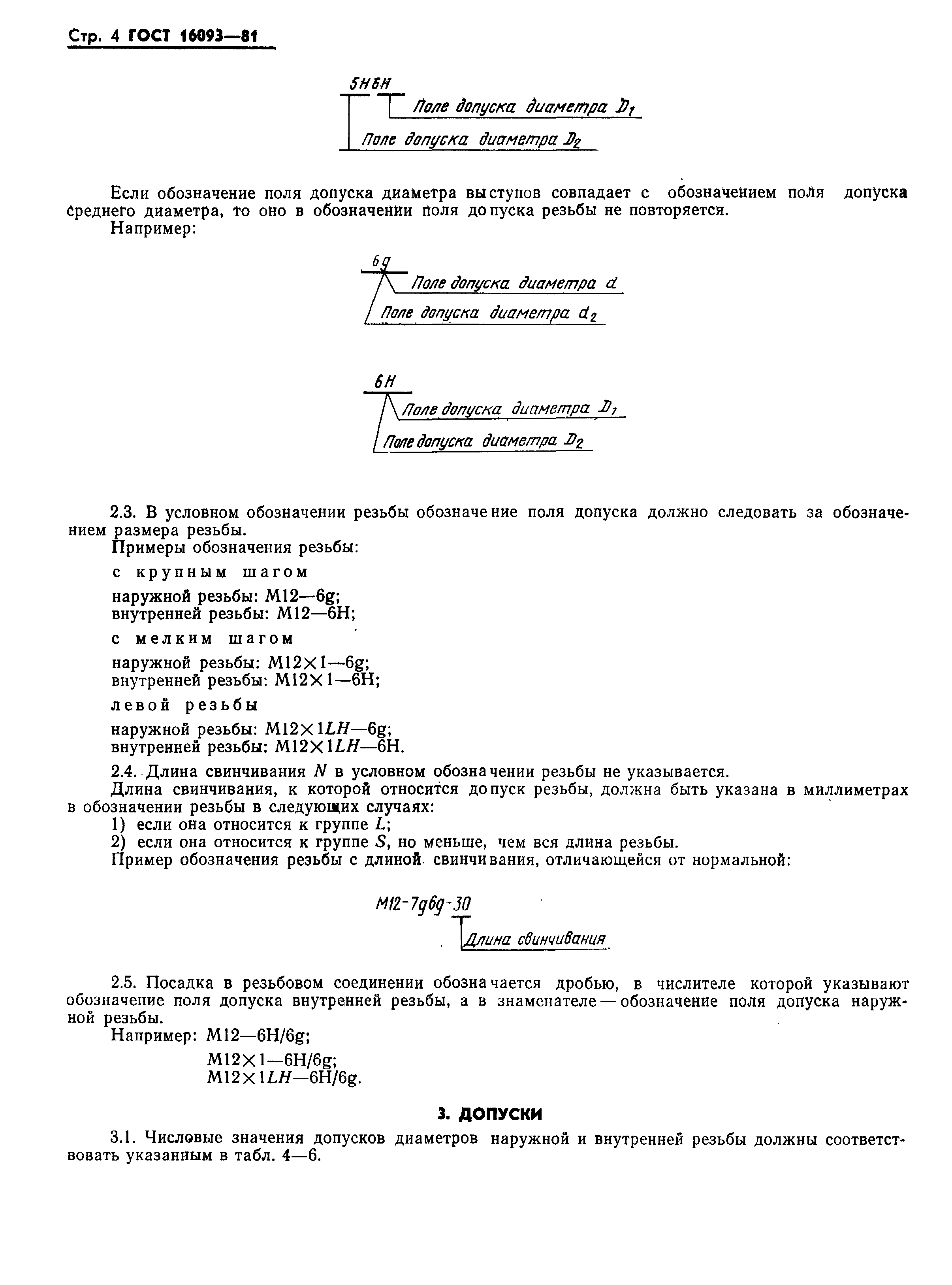

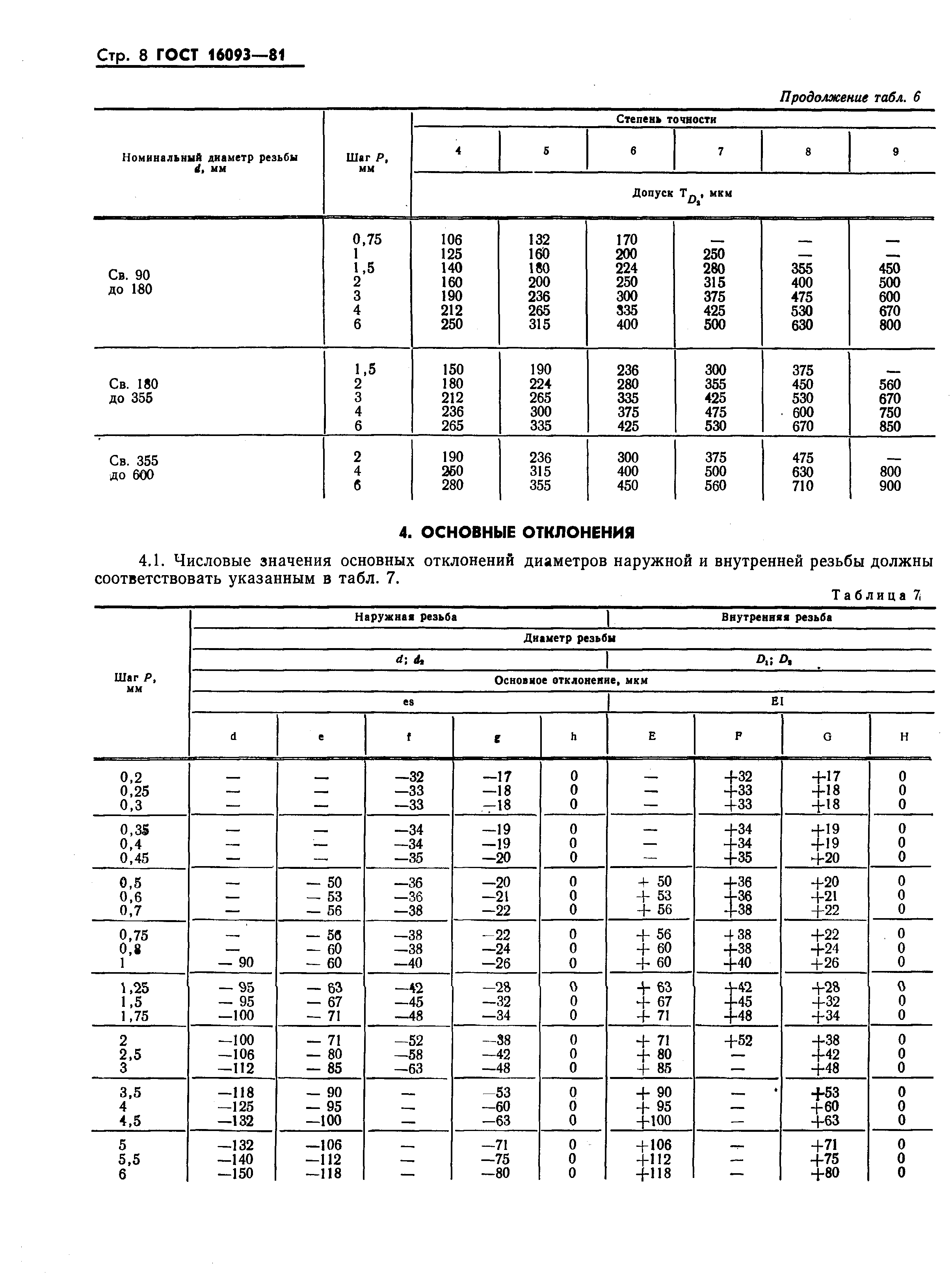

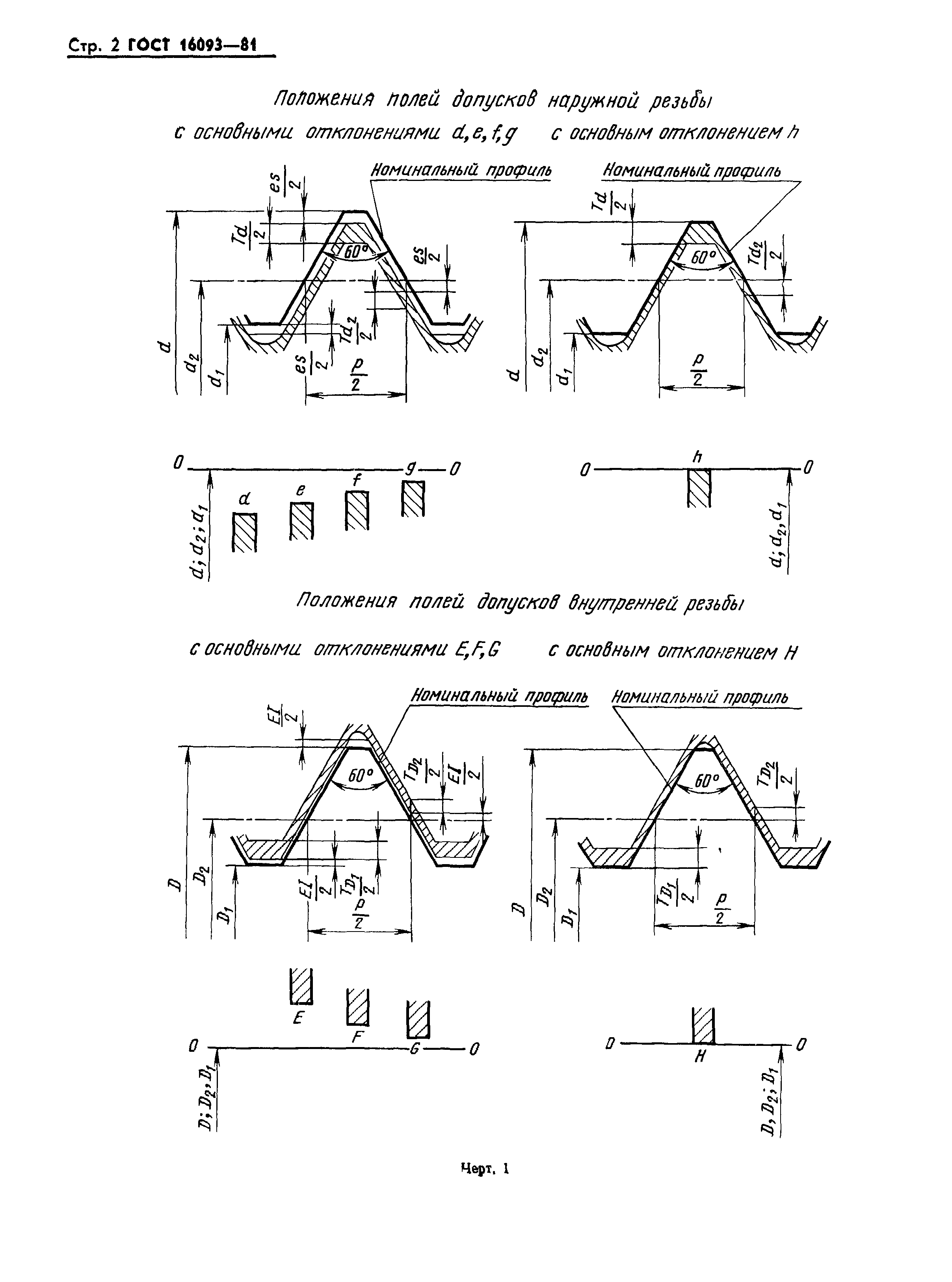

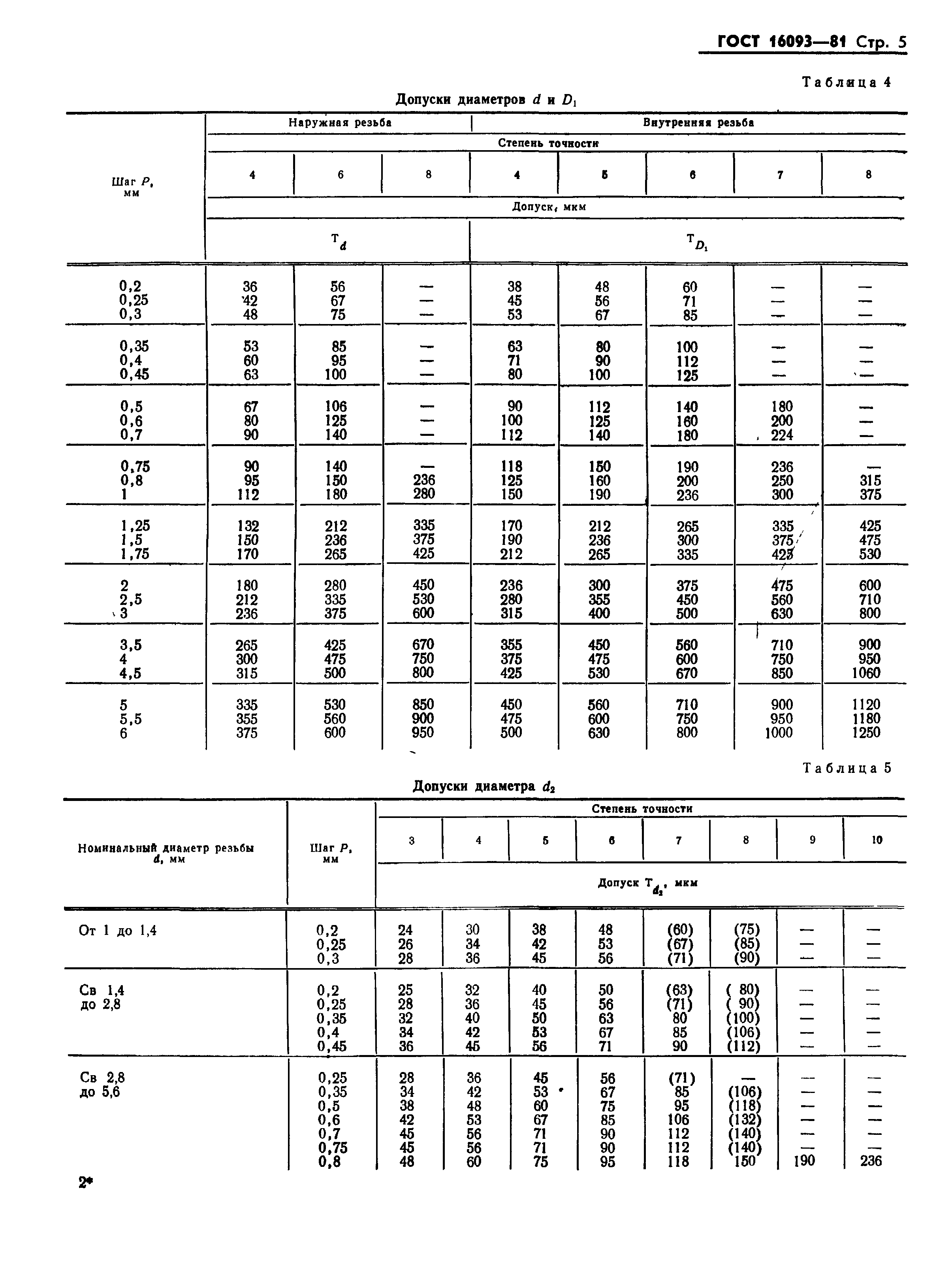

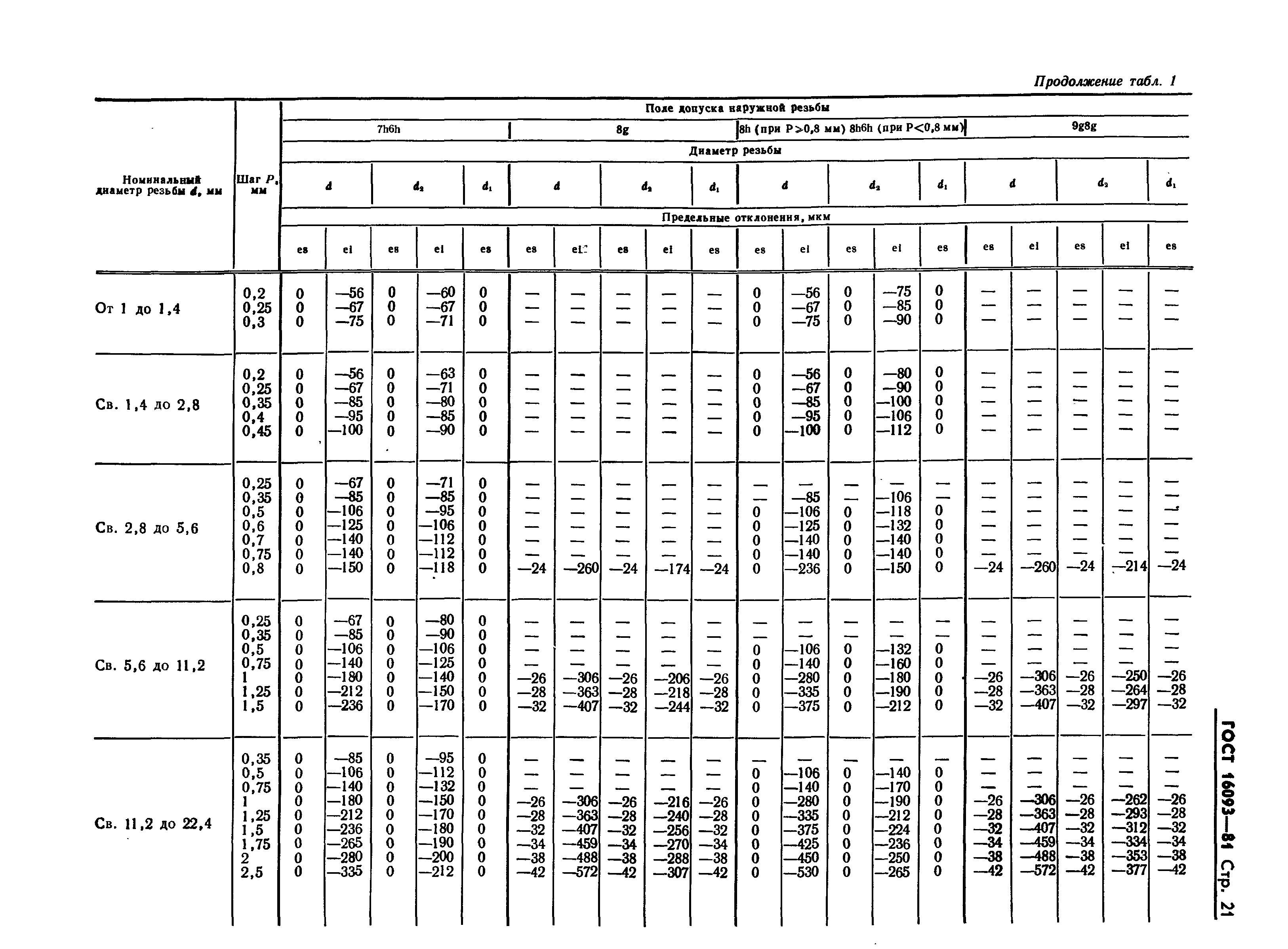

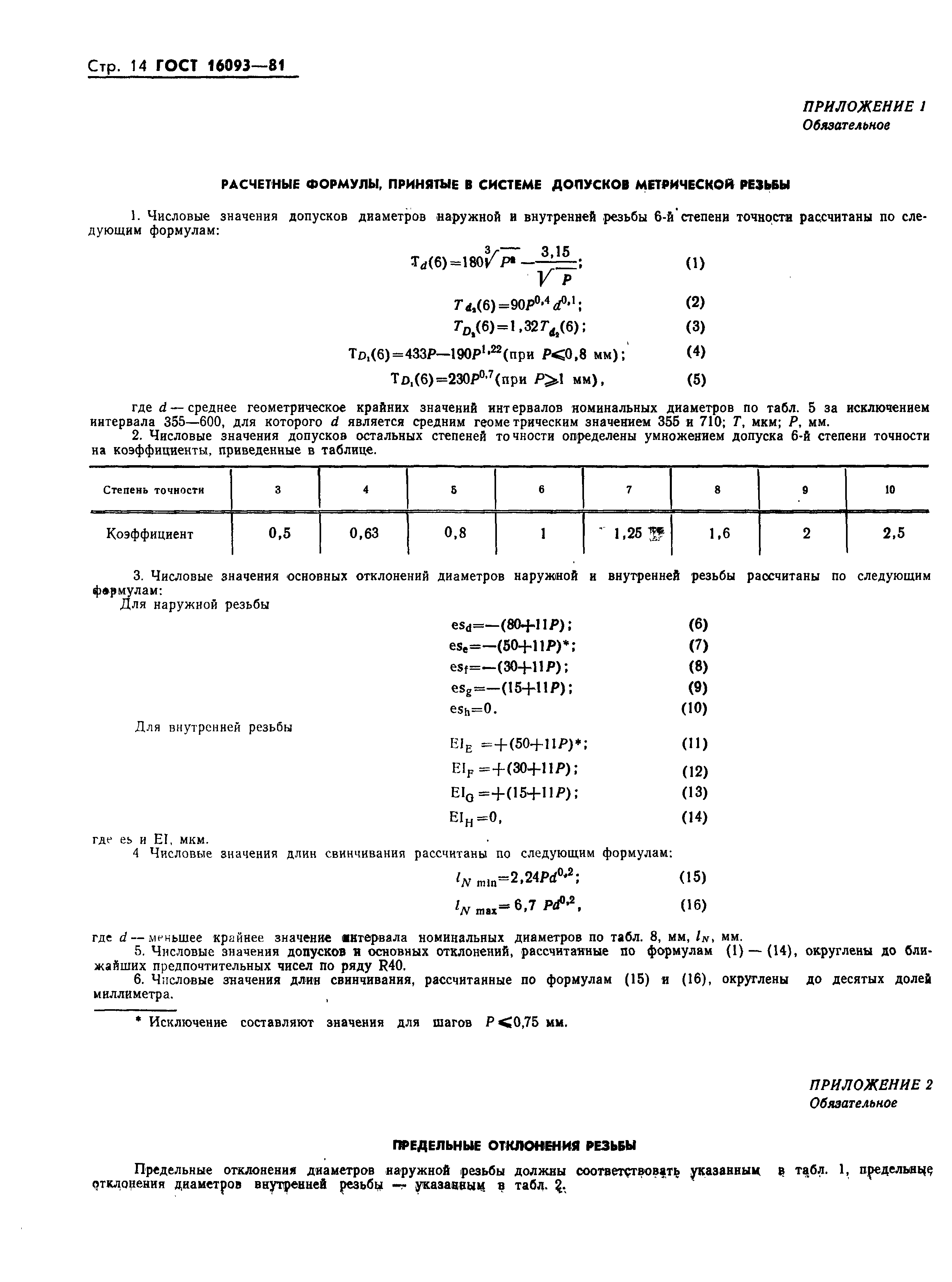

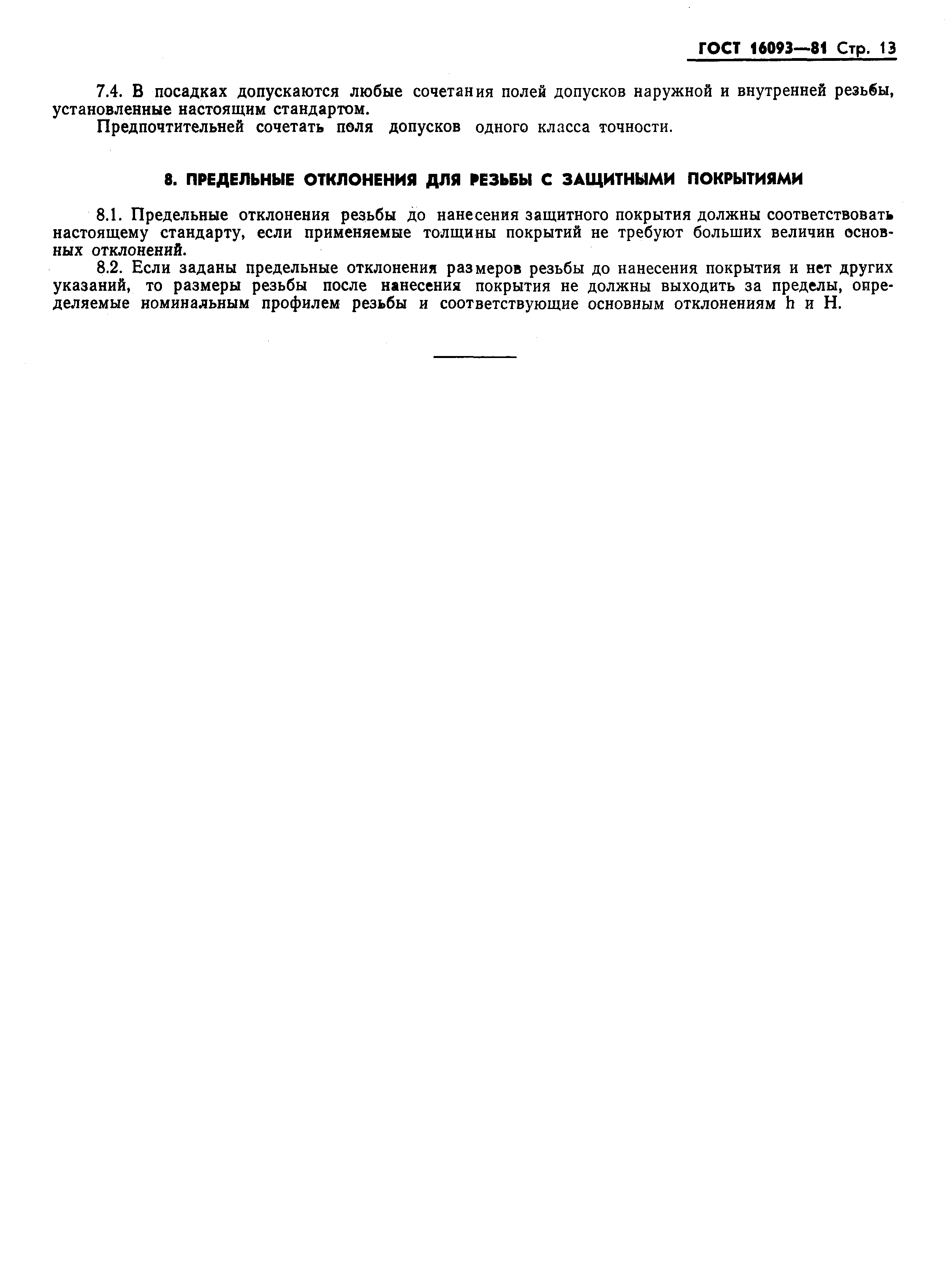

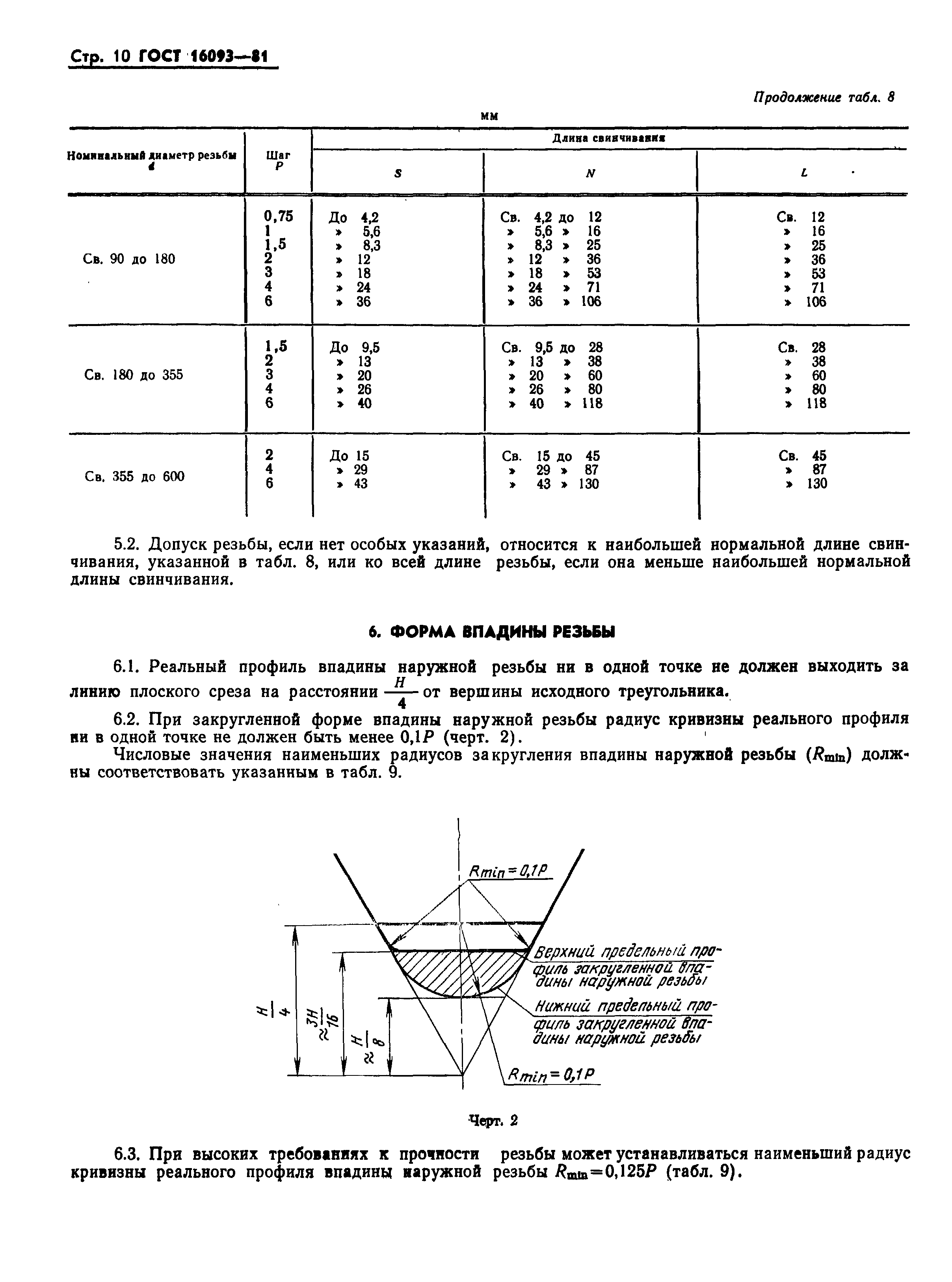

Оглавление:	1 Основные положения системы допусков 2 Обозначения 3 Допуски 4 Основные отклонения 5 Длины свинчивания 6 Форма впадины резьбы 7 Поля допусков 8 Предельные отклонения для резьбы с защитными покрытиями Приложение 1 (обязательное) Расчетные формулы, принятые в системе допусков метрической резьбы Приложение 2 (обязательное) Предельные отклонения резьбы

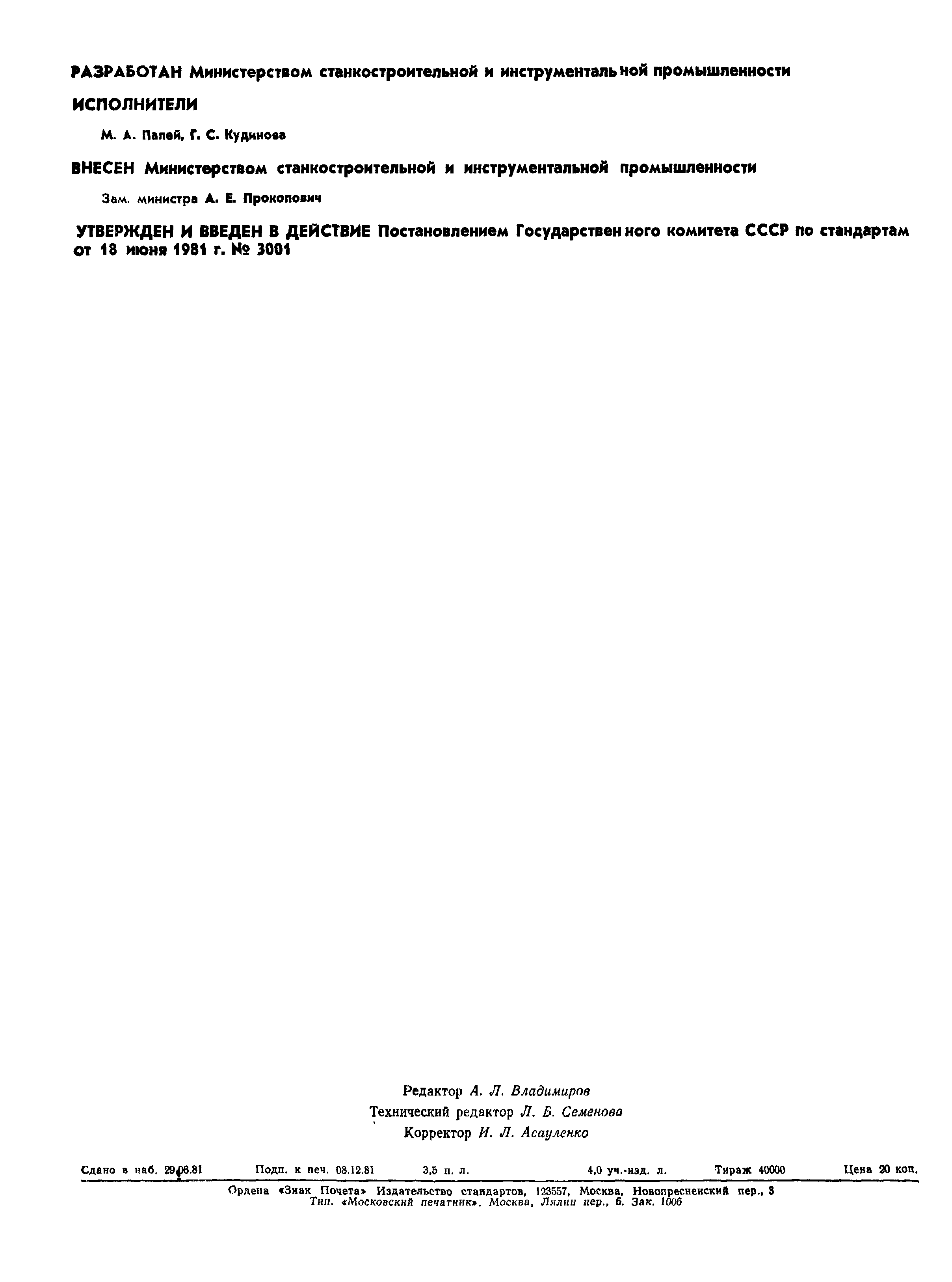

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	18.06.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3001)
Издан:	Издательство стандартов (1987 г. ) ИПК Издательство стандартов (2002 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Винтовые резьбы Метрические резьбы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Винтовые резьбы Метрические резьбы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения
Заменяет собой:	ГОСТ 16093-70 «Резьба метрическая для диаметров от 1 до 600 мм. Допуски» ГОСТ 17722-72 «Резьба метрическая для приборостроения. Допуски»
Чем заменён:	ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
Нормативные ссылки:	ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»
