ГОСТ 2.737-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи

Обозначение:	ГОСТ 2.737-68
Обозначение англ:	GOST 2.737-68
Статус:	взамен
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи
Название англ.:	Unified system of design documentation. Graphical symbols in diagrams. Communication devices
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1971
Область применения:	Стандарт устанавливает условные графические обозначения устройств связи в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
Разработан:	Комитет стандартов, мер и измерительных приборов при Совете Министров СССР
Утверждён:	14.08.1968 Комитет стандартов, мер и измерительных приборов при Совете Министров Союза ССР (1307)
Издан:	Издательство стандартов (1992 г. ) Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Компоненты и вспомогательные приспособления телекоммуникационного оборудования 712 Компоненты и вспомогательные приспособления в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций Экология ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Компоненты и вспомогательные приспособления телекоммуникационного оборудования 712 Компоненты и вспомогательные приспособления в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Телекоммуникации. Аудио- и видеотехника Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 4 от 01.07.1994 (ИУС 5-94)
Заменяет собой:	ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 20 (пп. 20.14; 20.15))
Нормативные ссылки:	ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения»

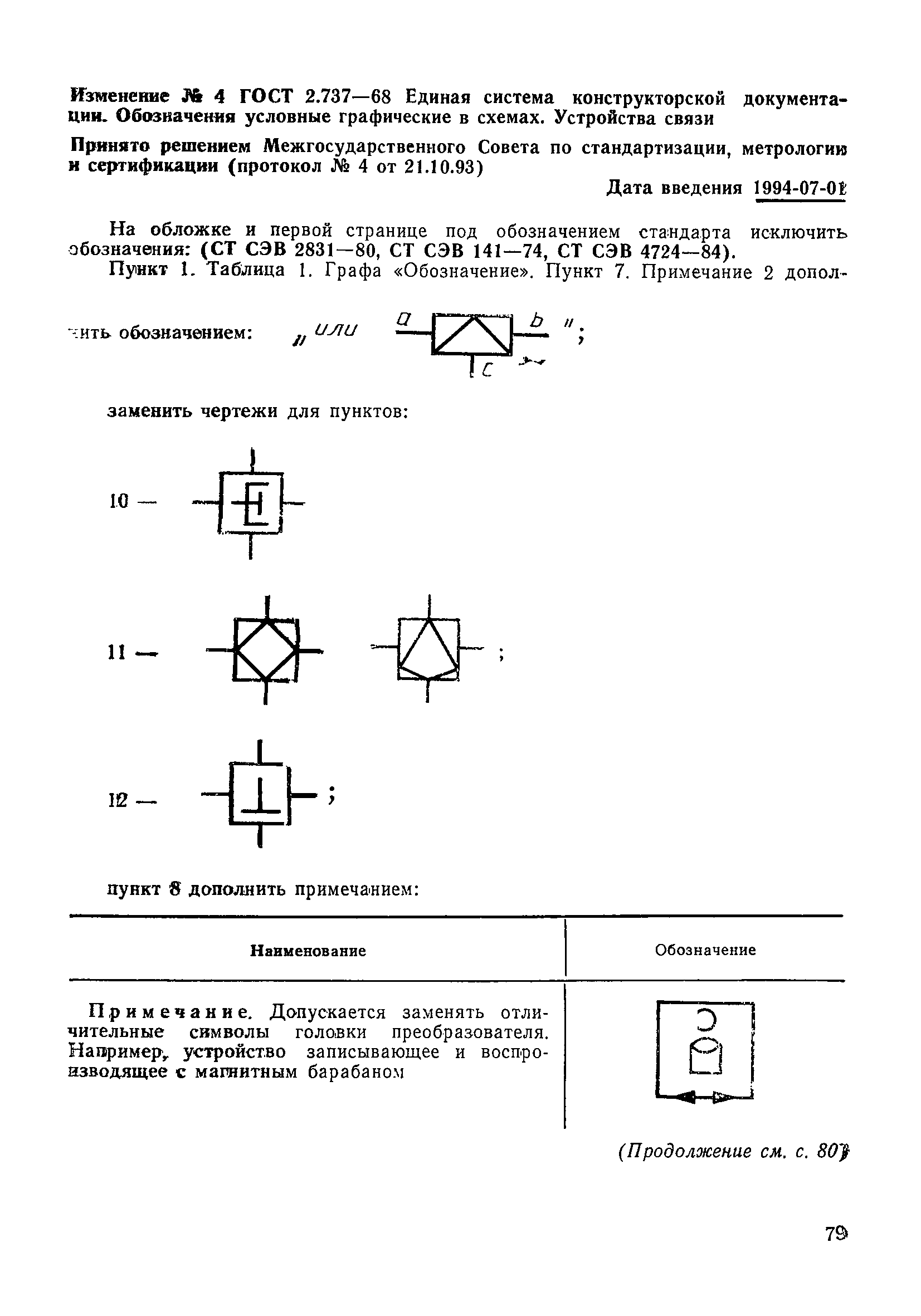

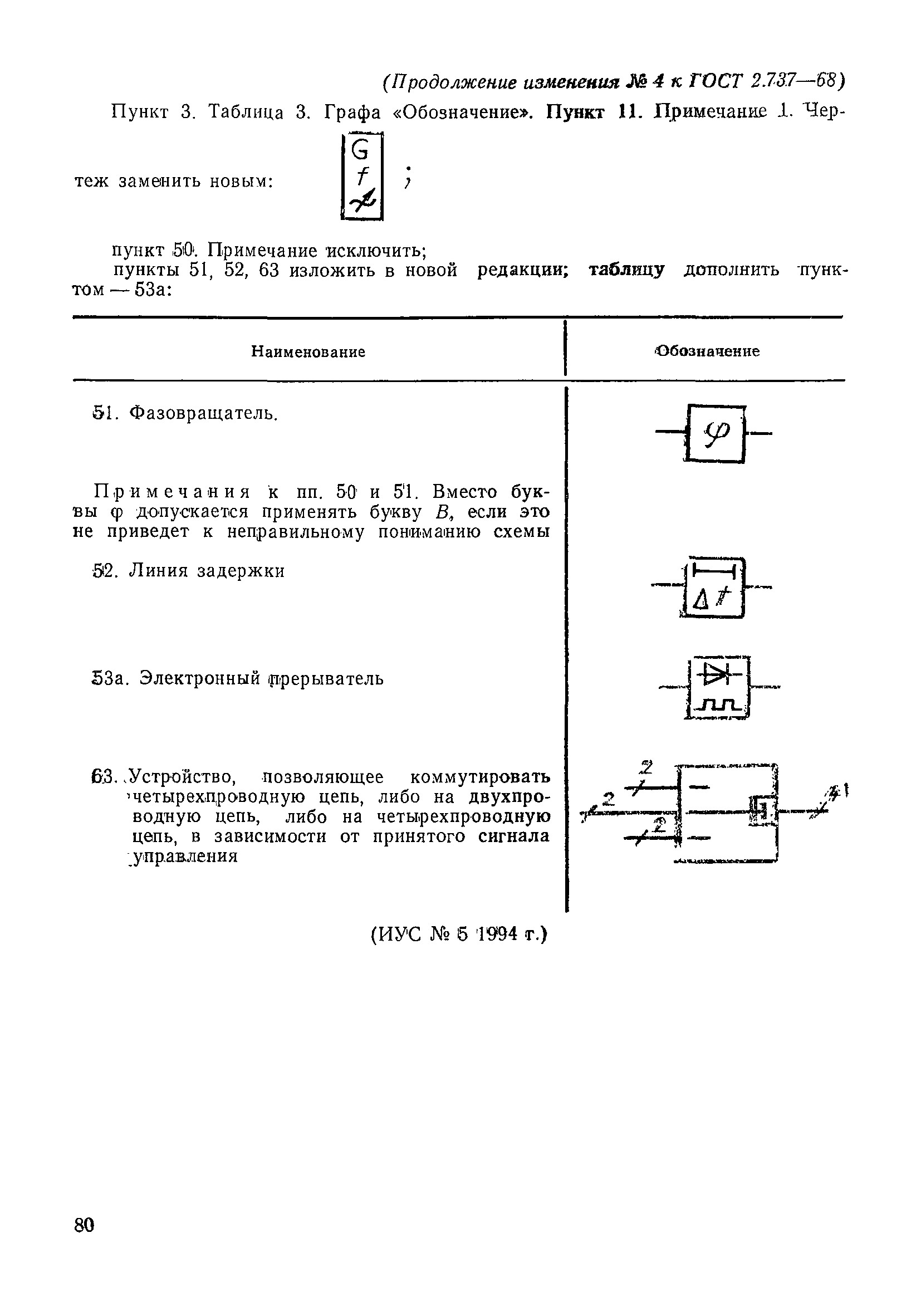

Текстовое изменение № 4 от 01.07.1994
