ГОСТ 2.743-91

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники

Обозначение:	ГОСТ 2.743-91
Обозначение англ:	GOST 2.743-91
Статус:	действует
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы цифровой техники
Название англ.:	Unified system of design documentation. Graphical symbols in diagrams. Elements of digital technique
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

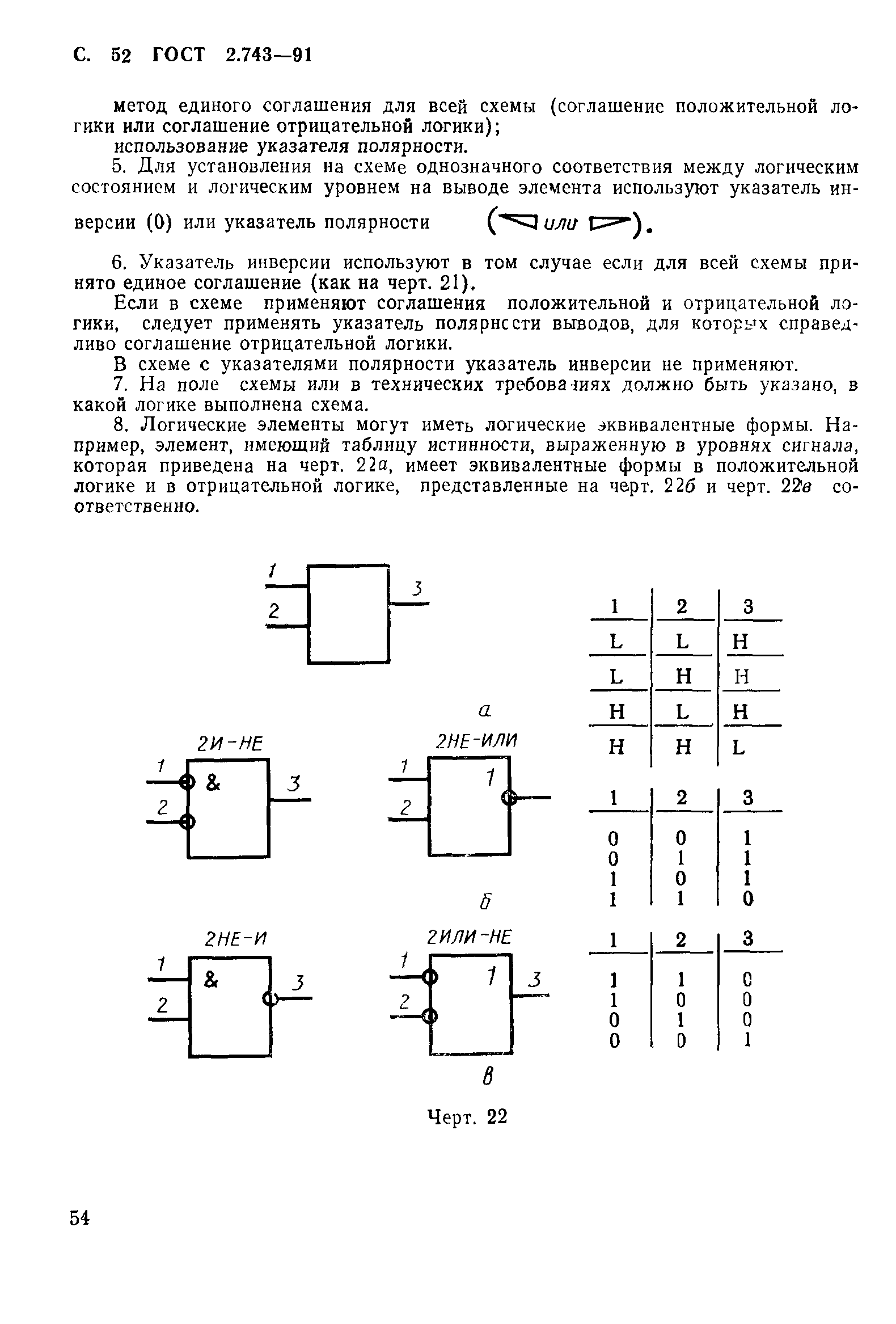

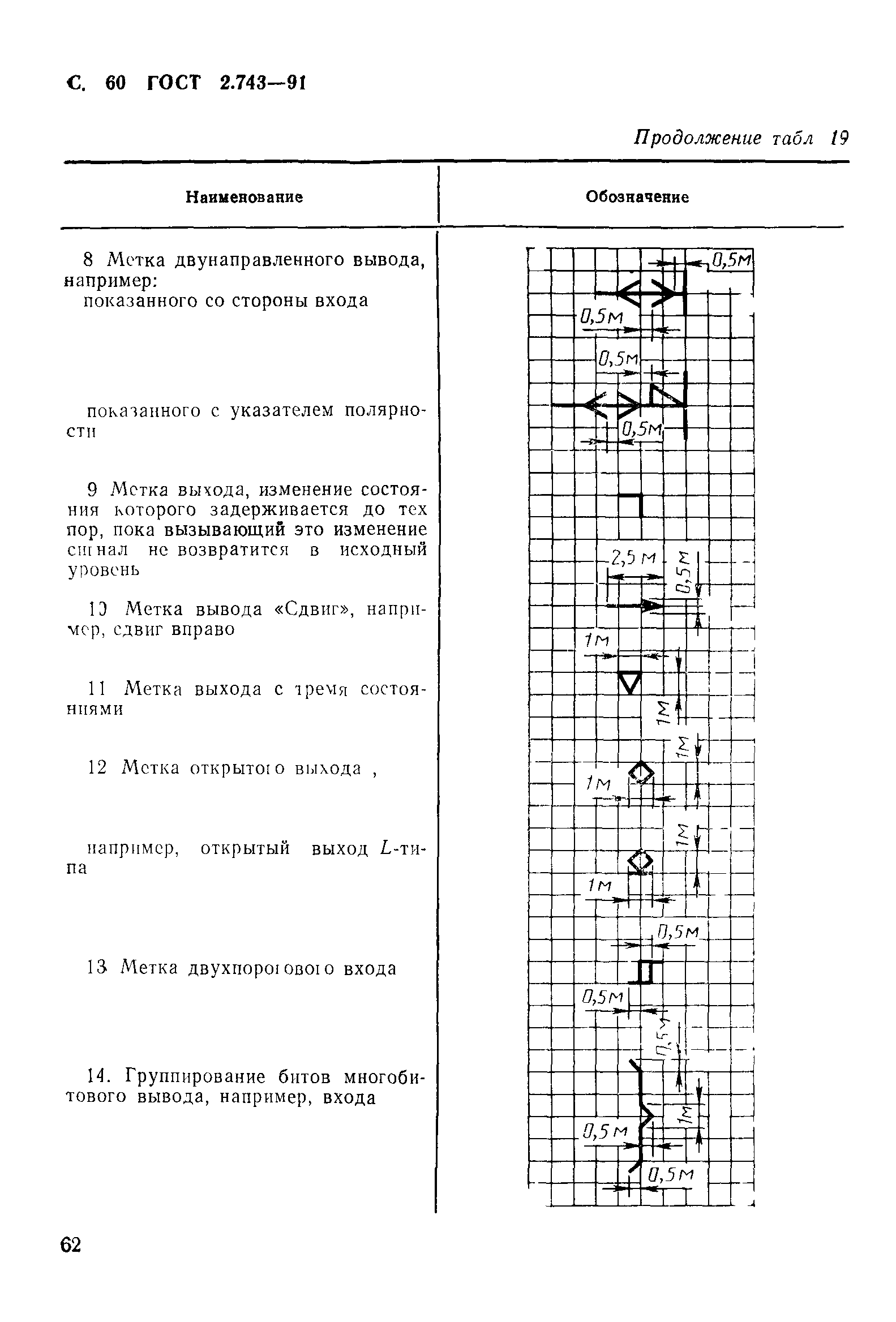

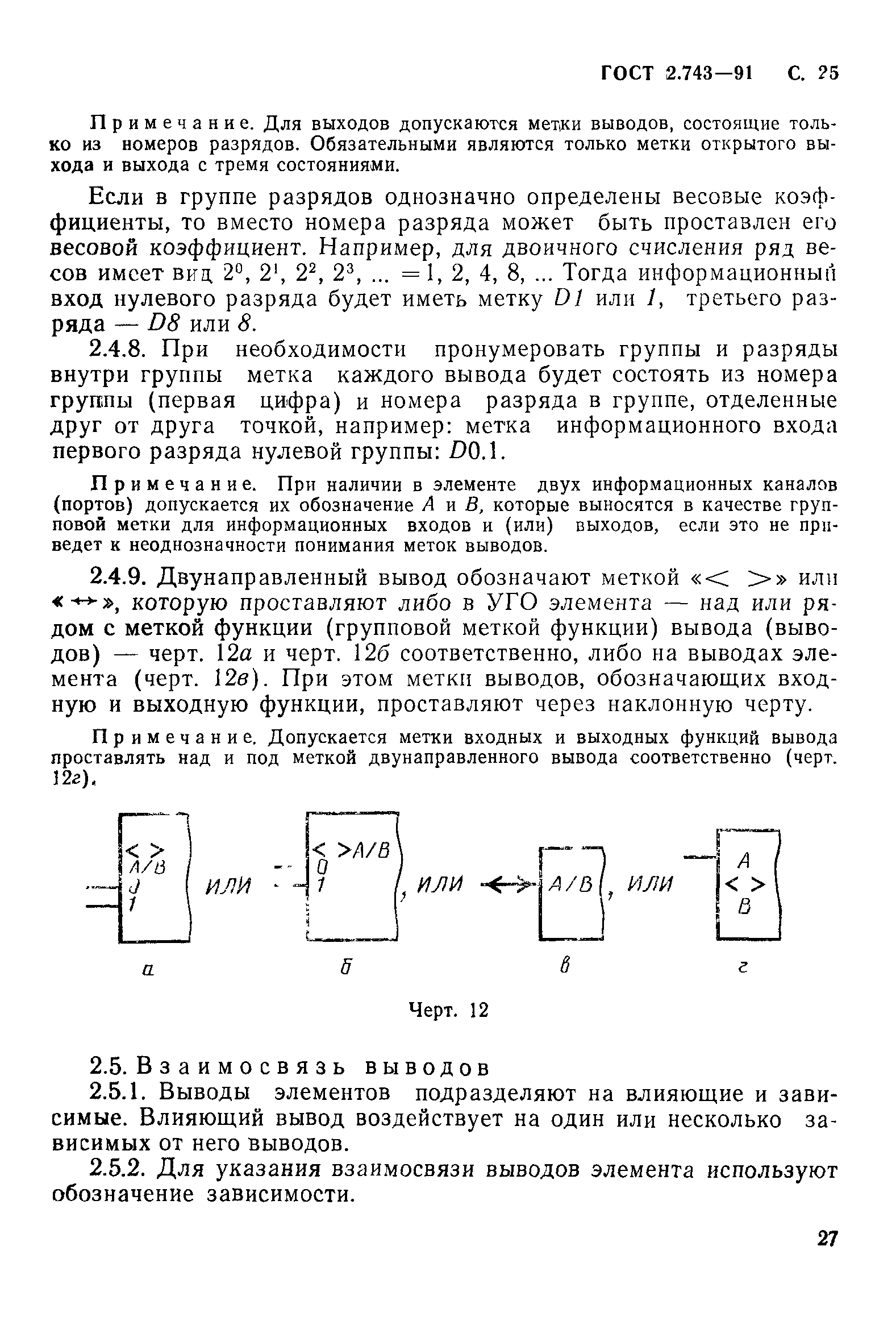

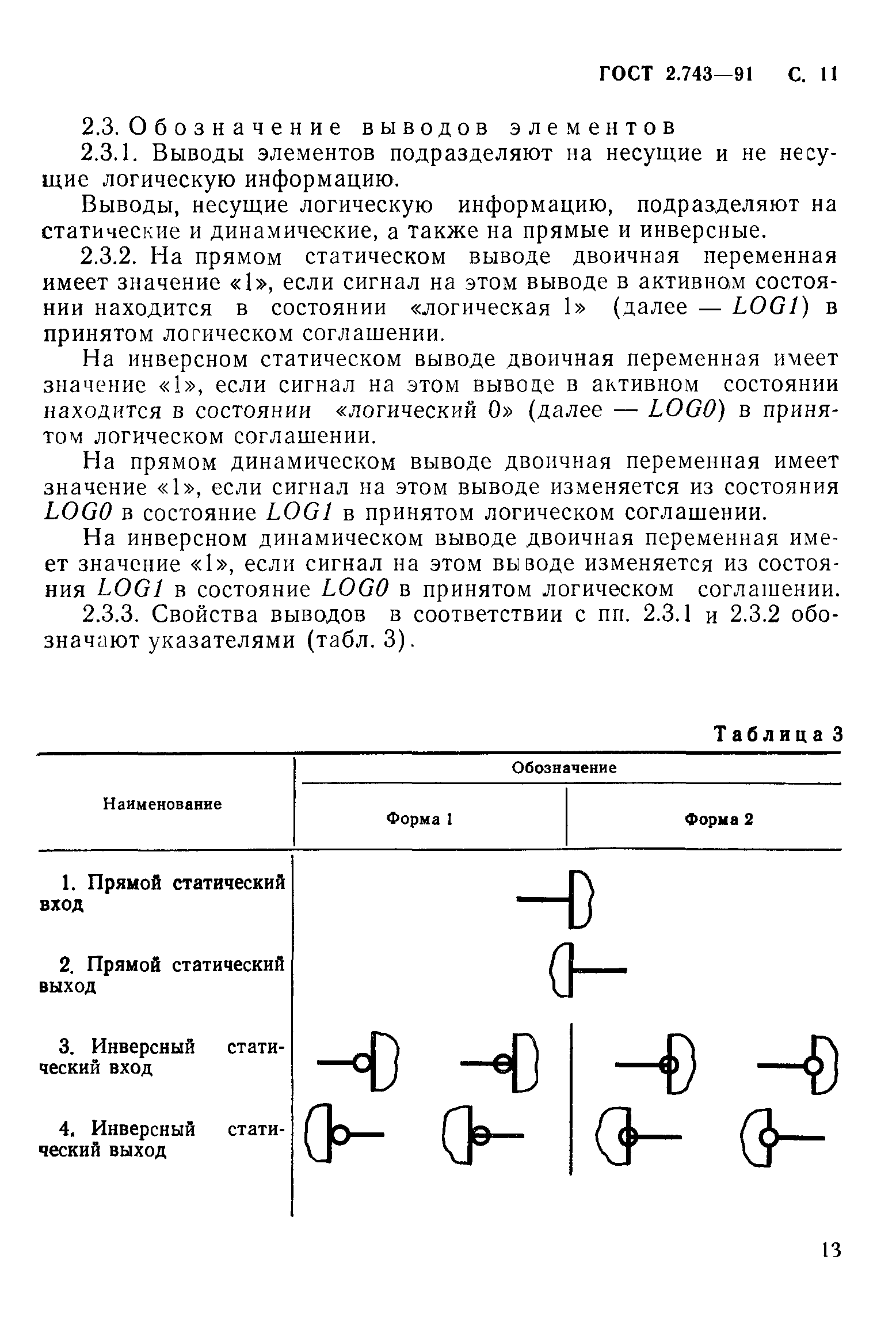

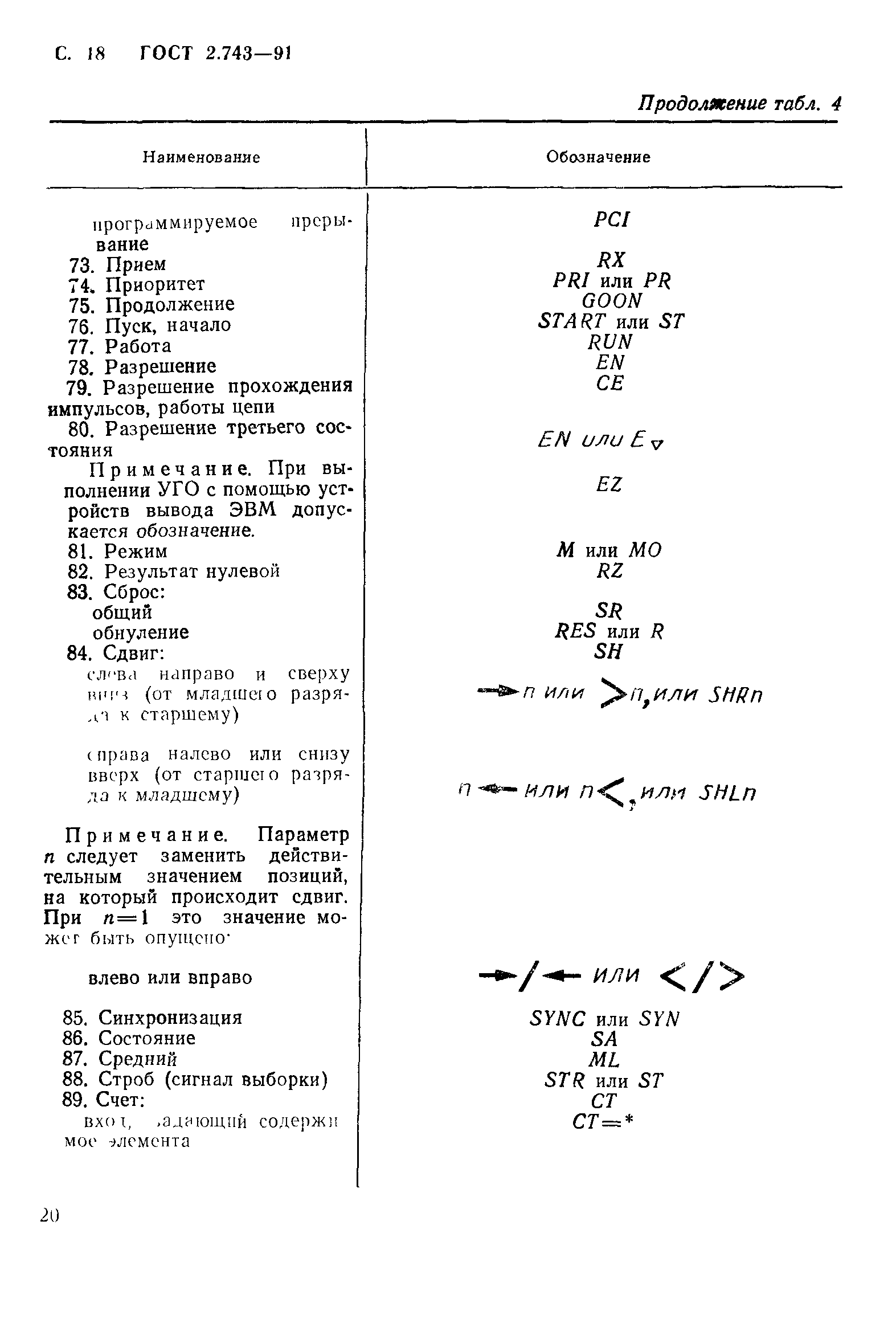

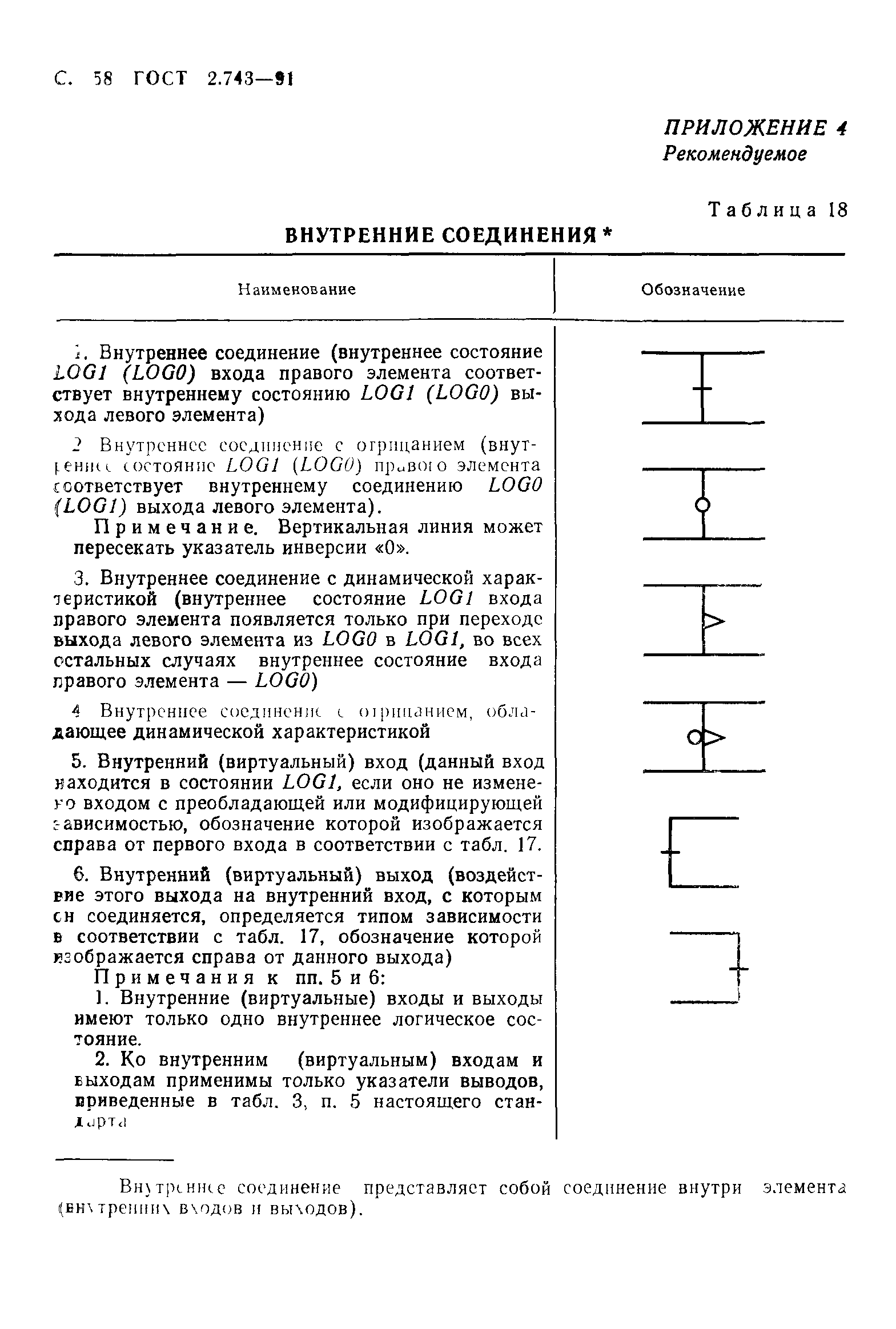

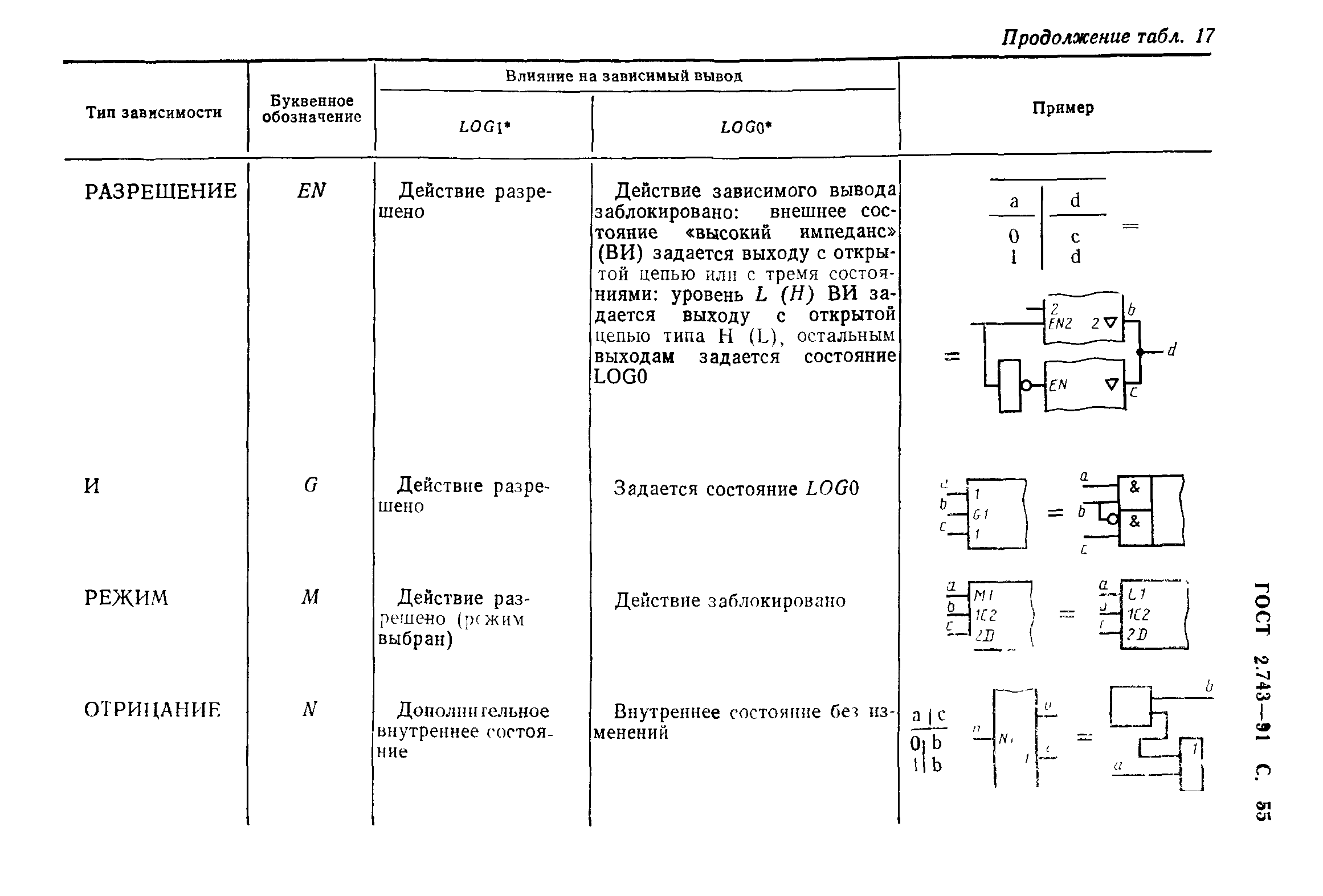

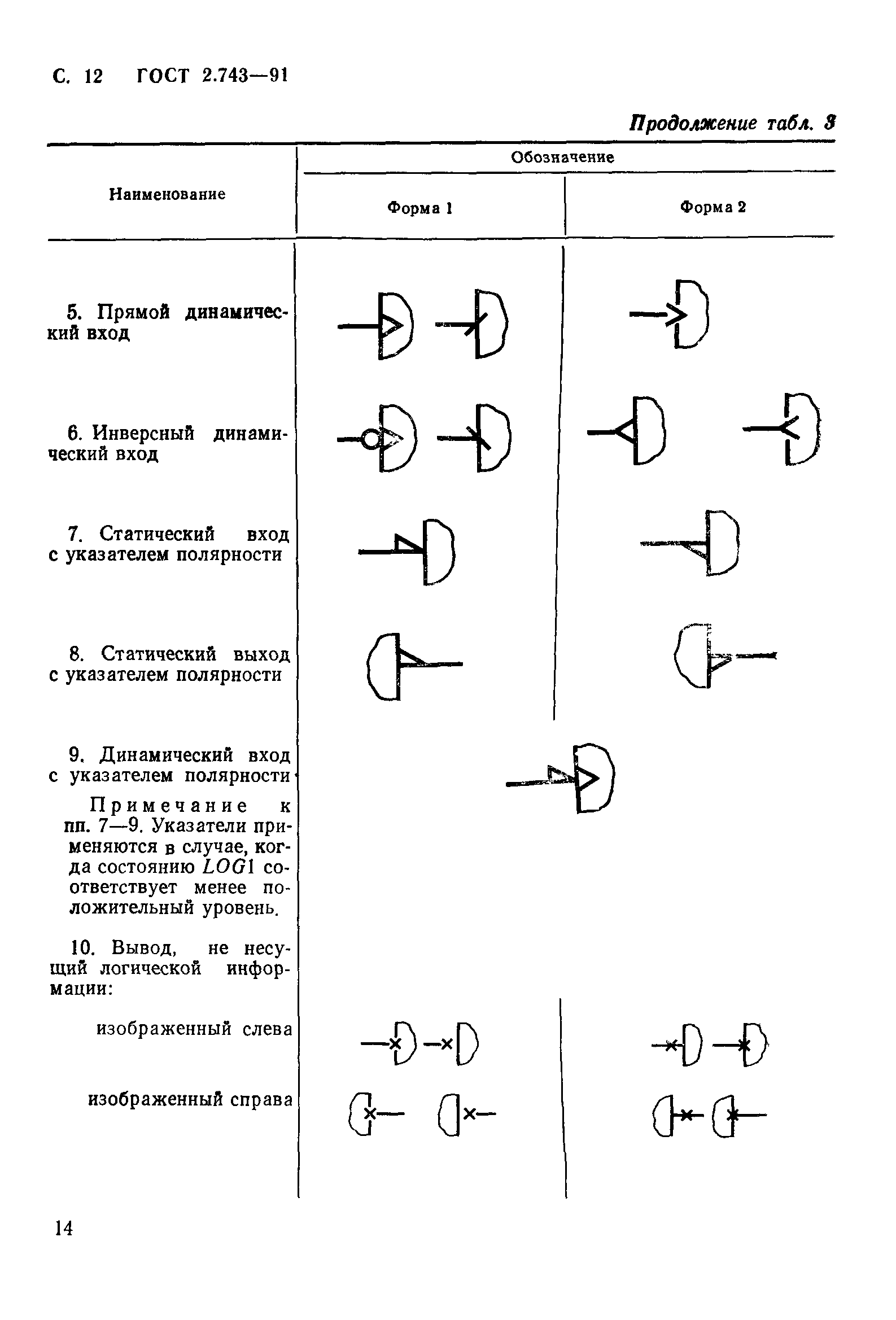

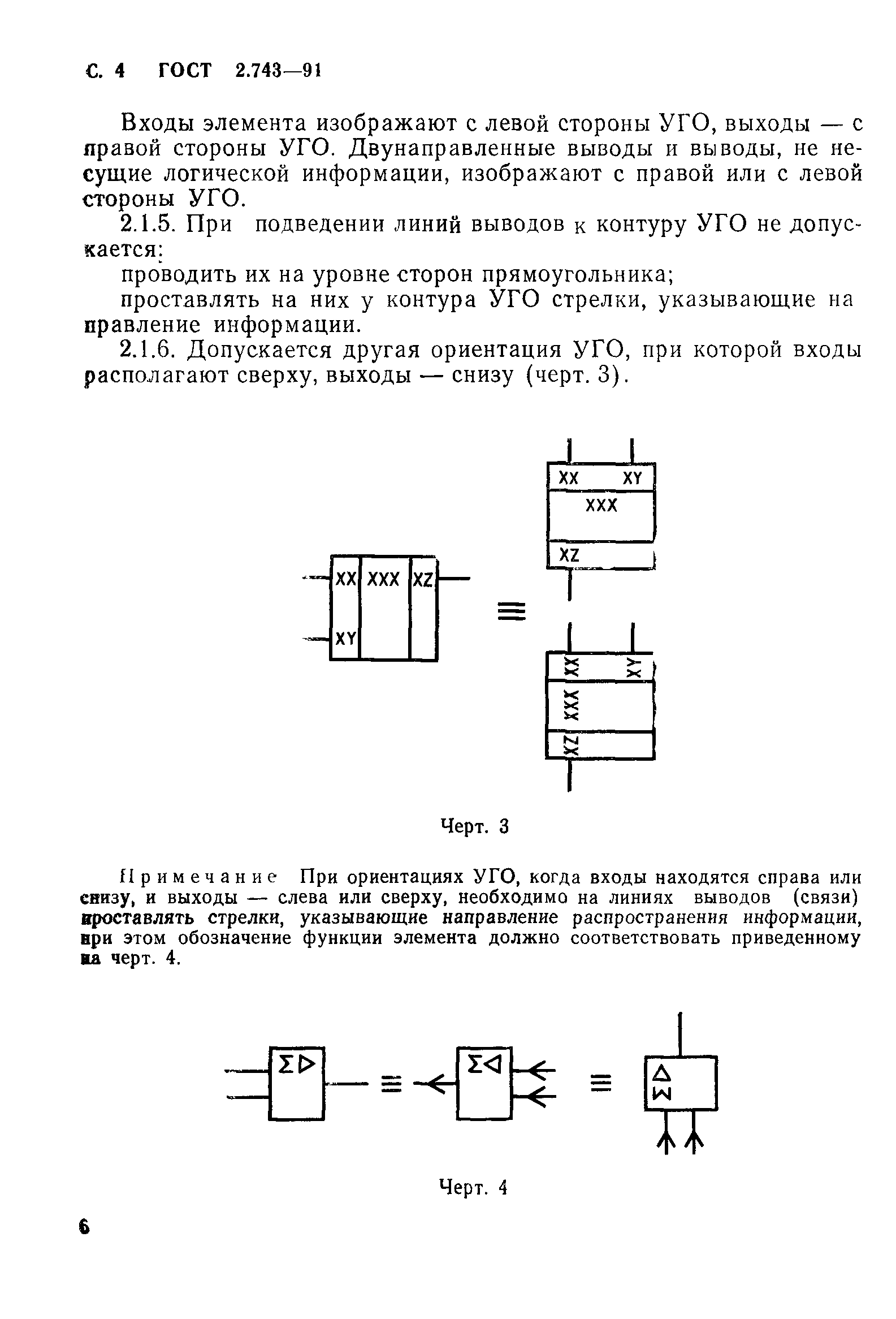

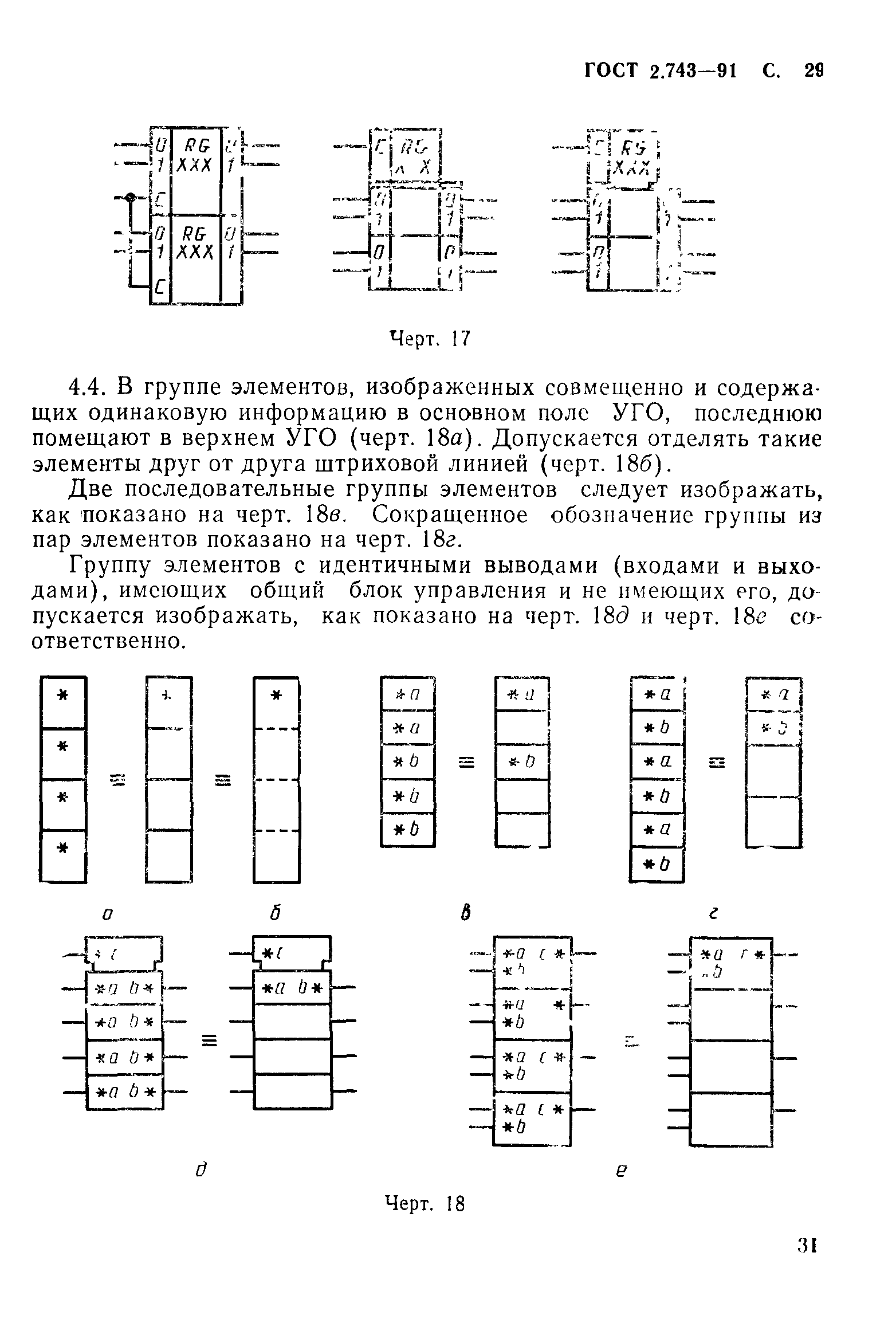

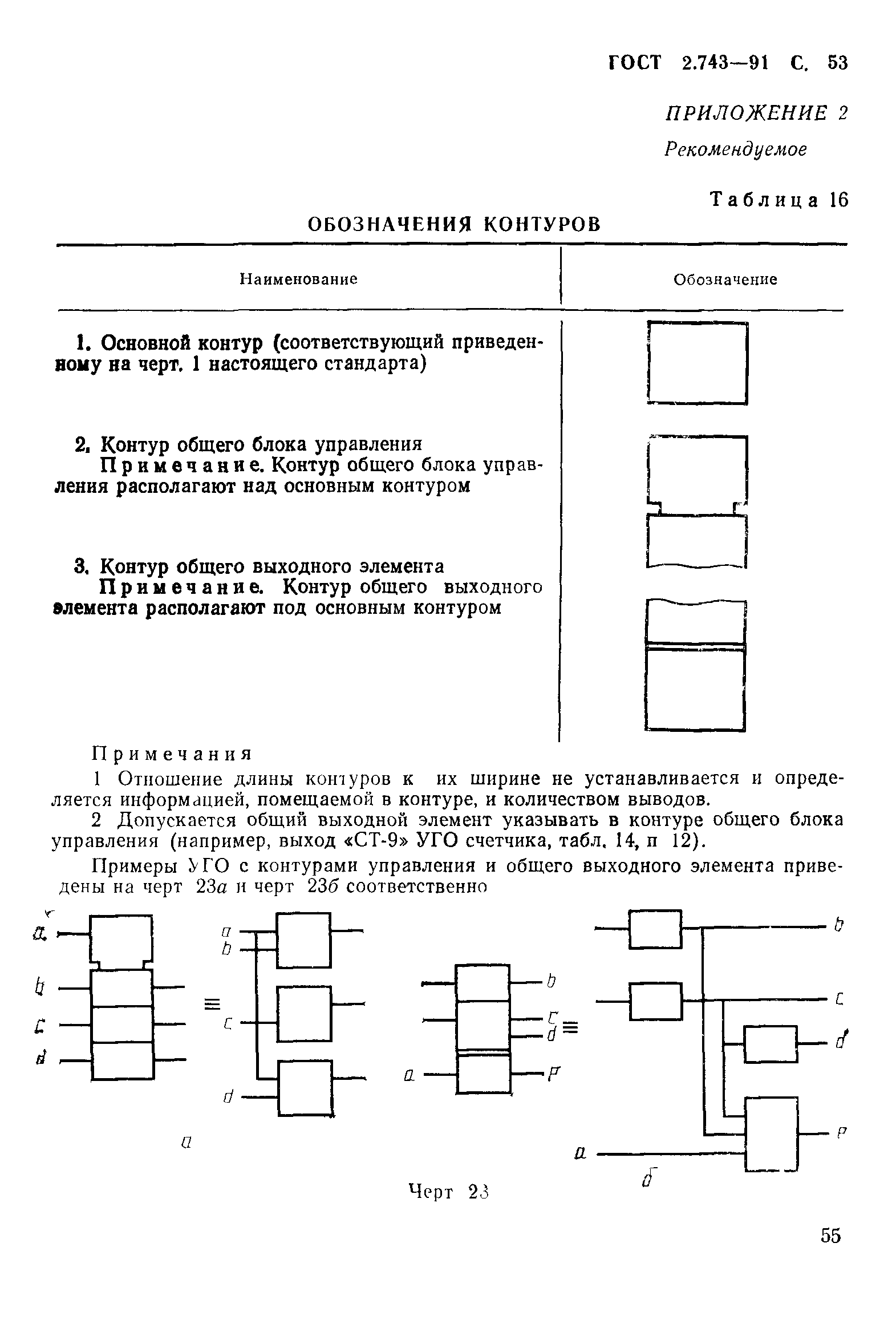

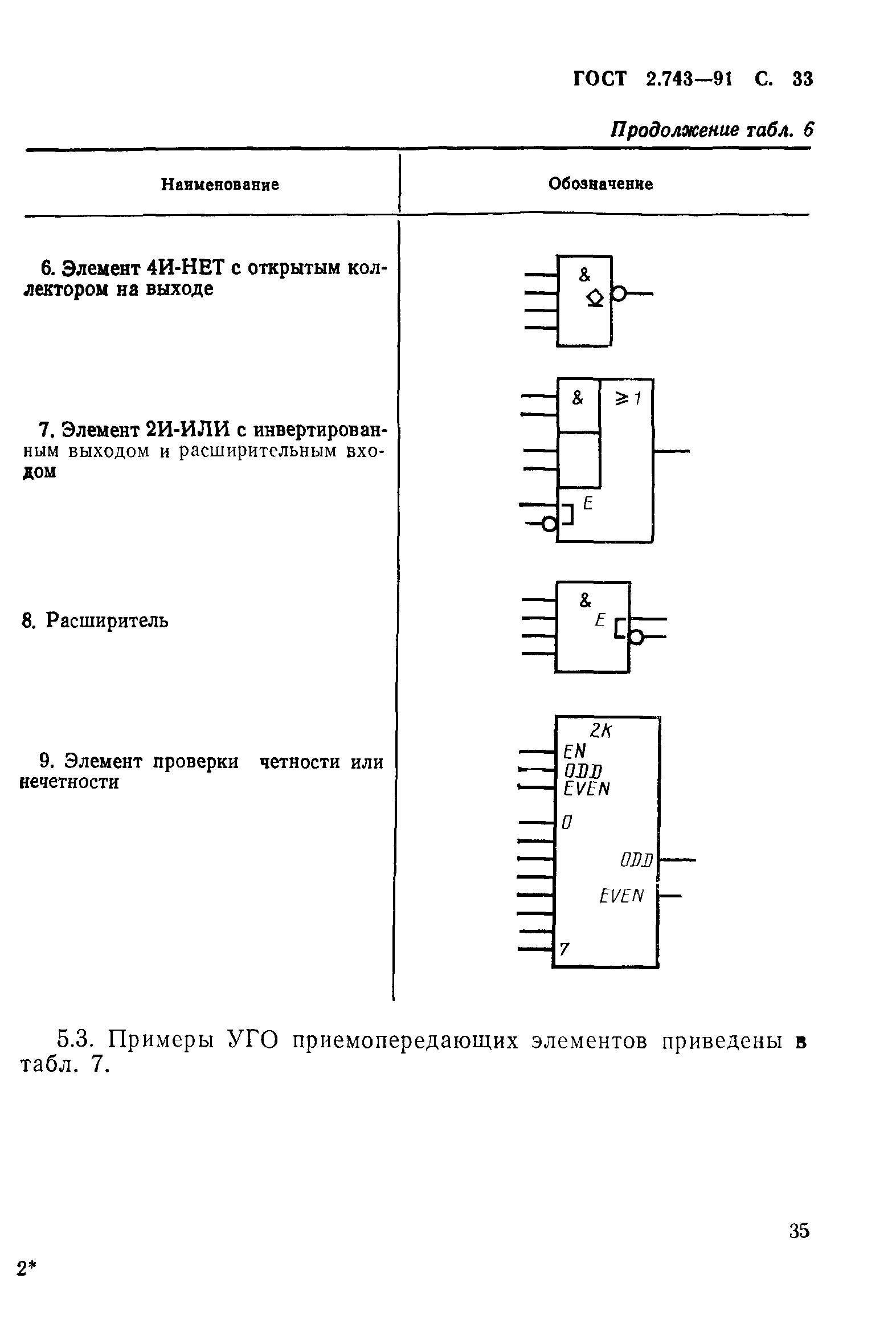

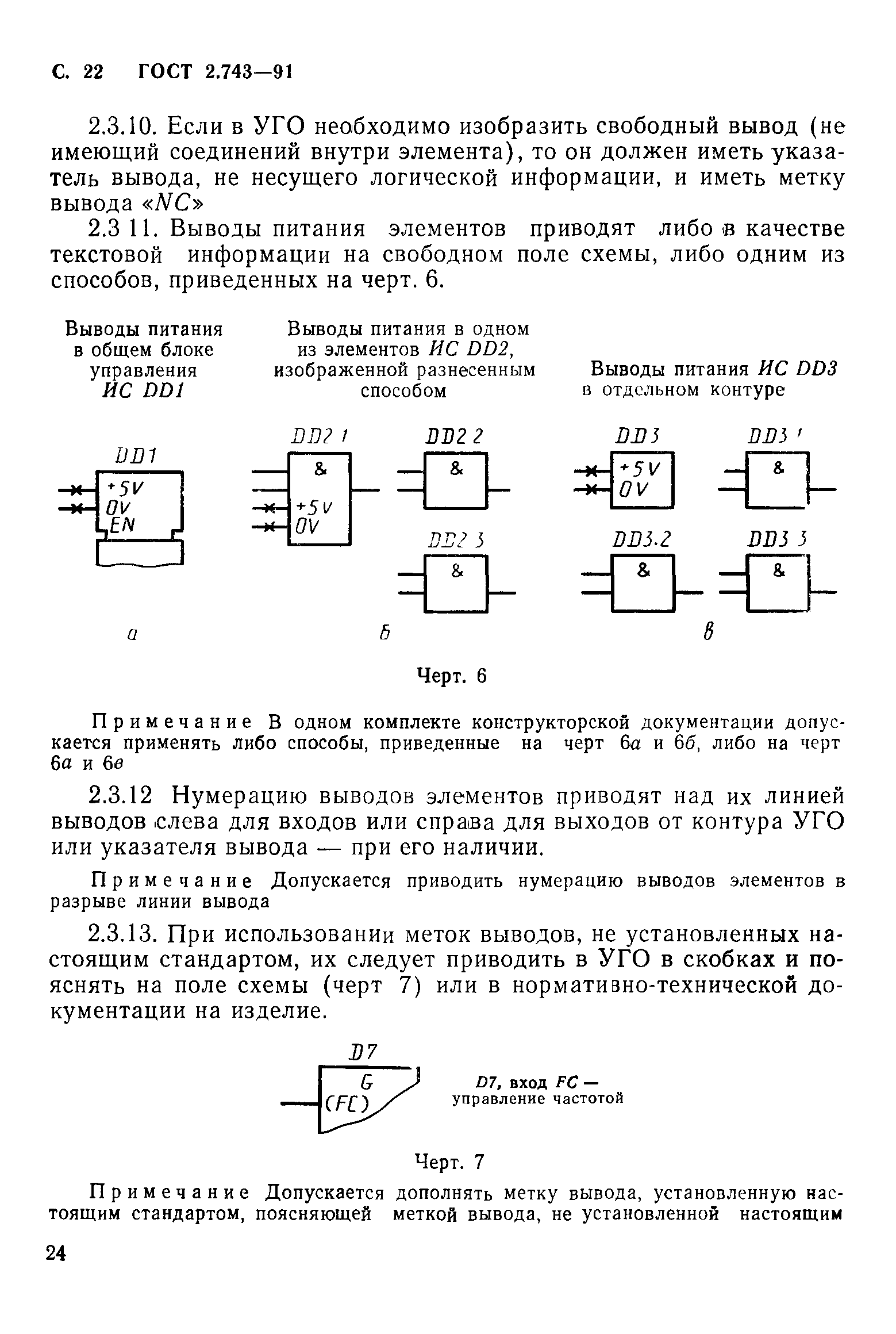

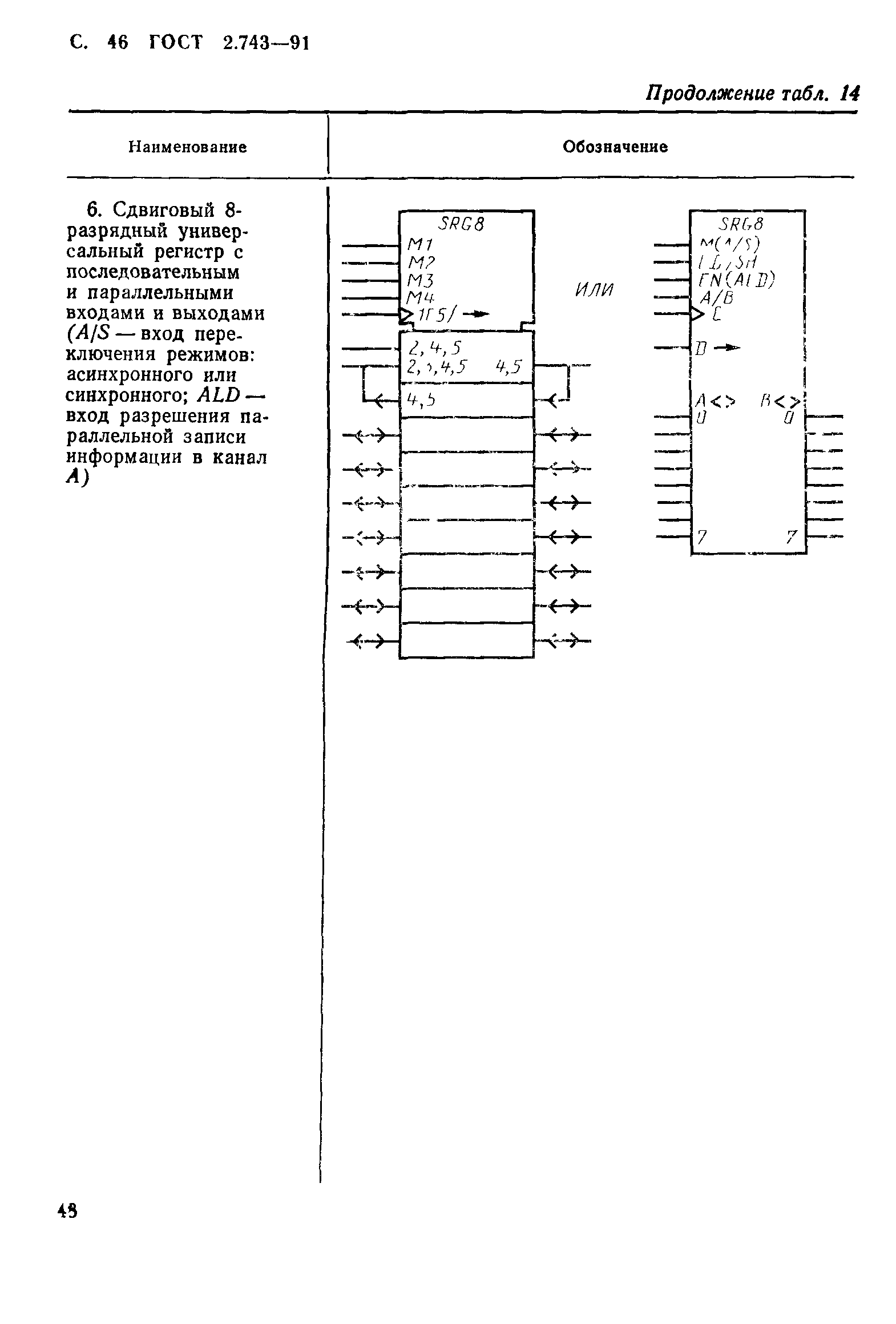

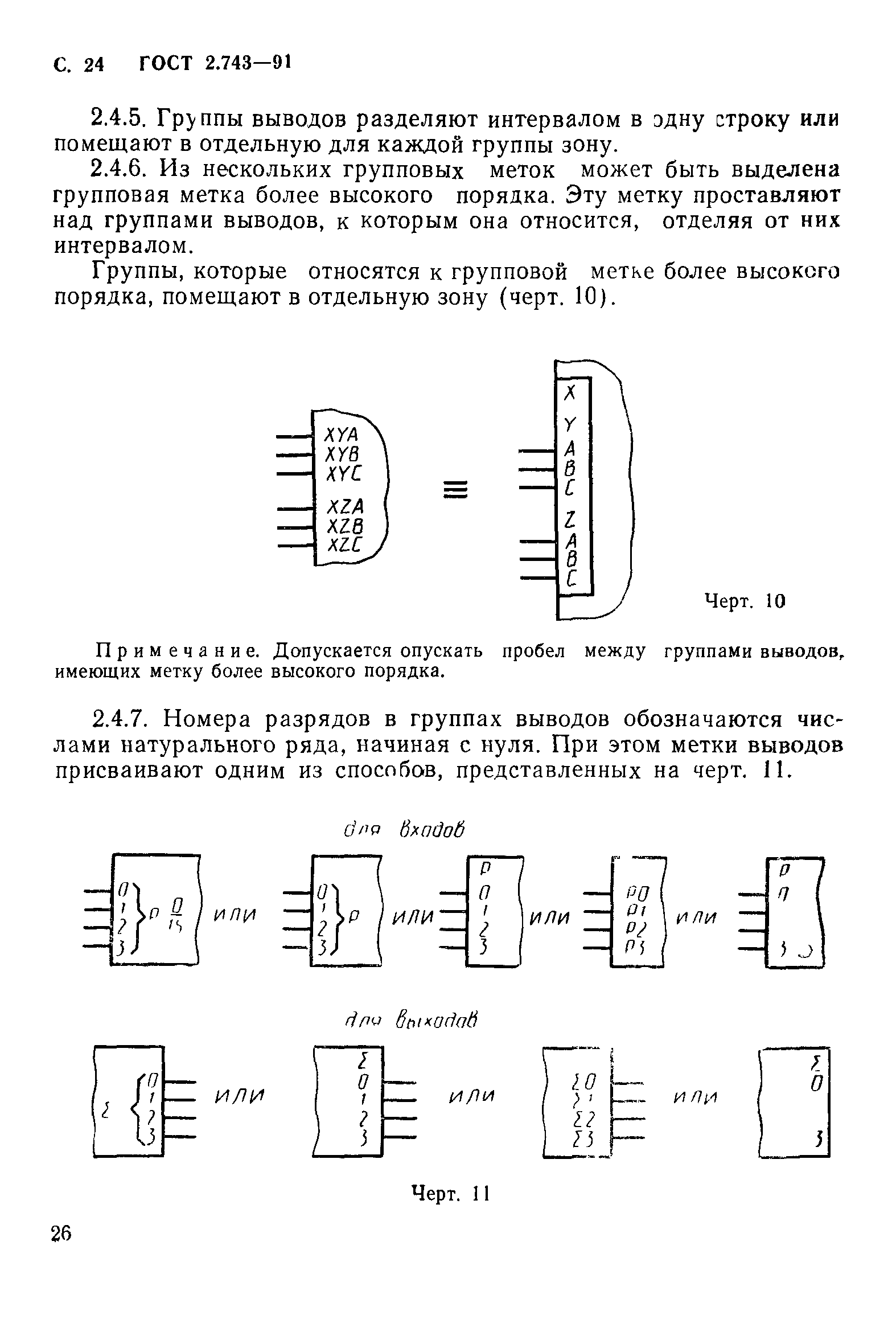

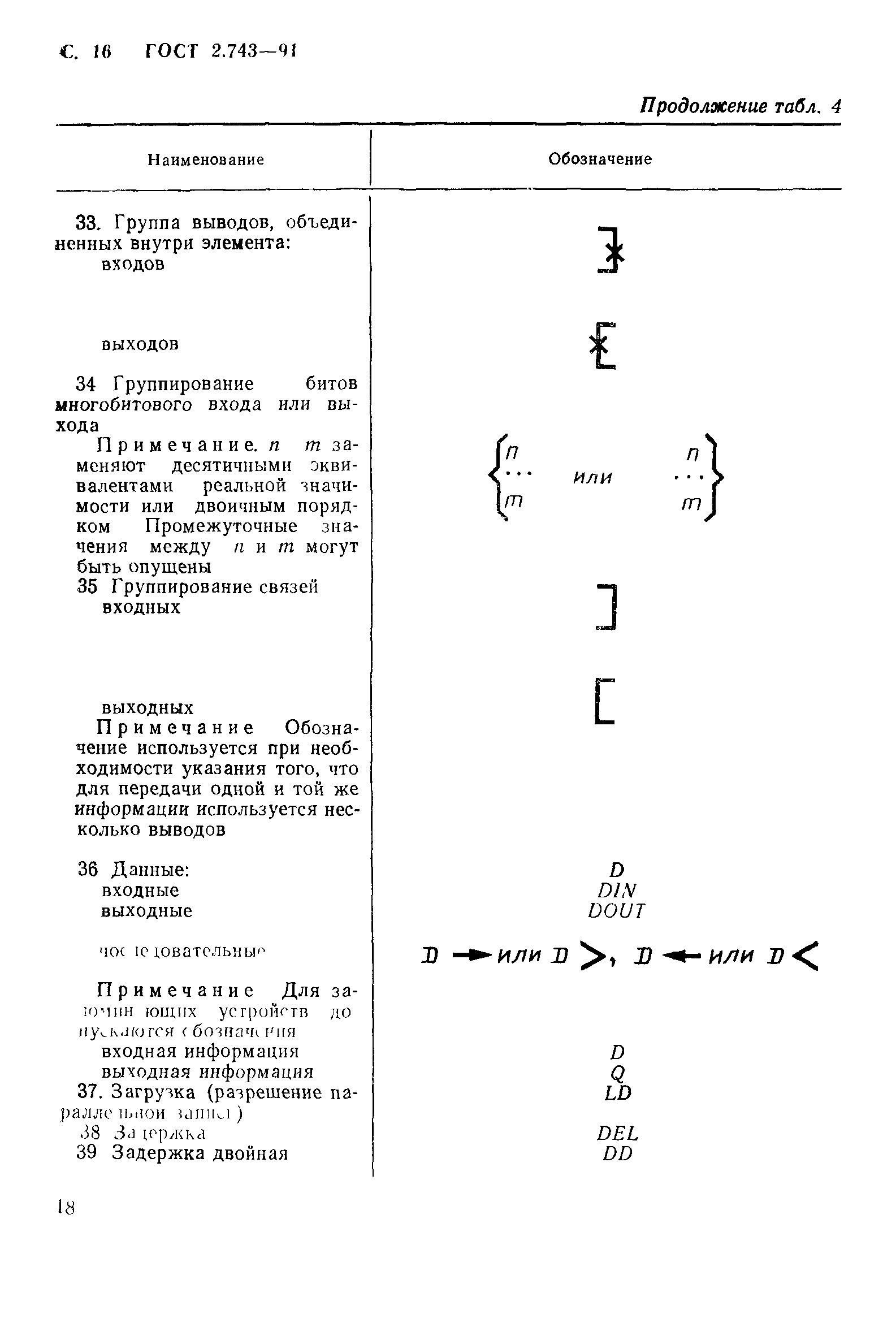

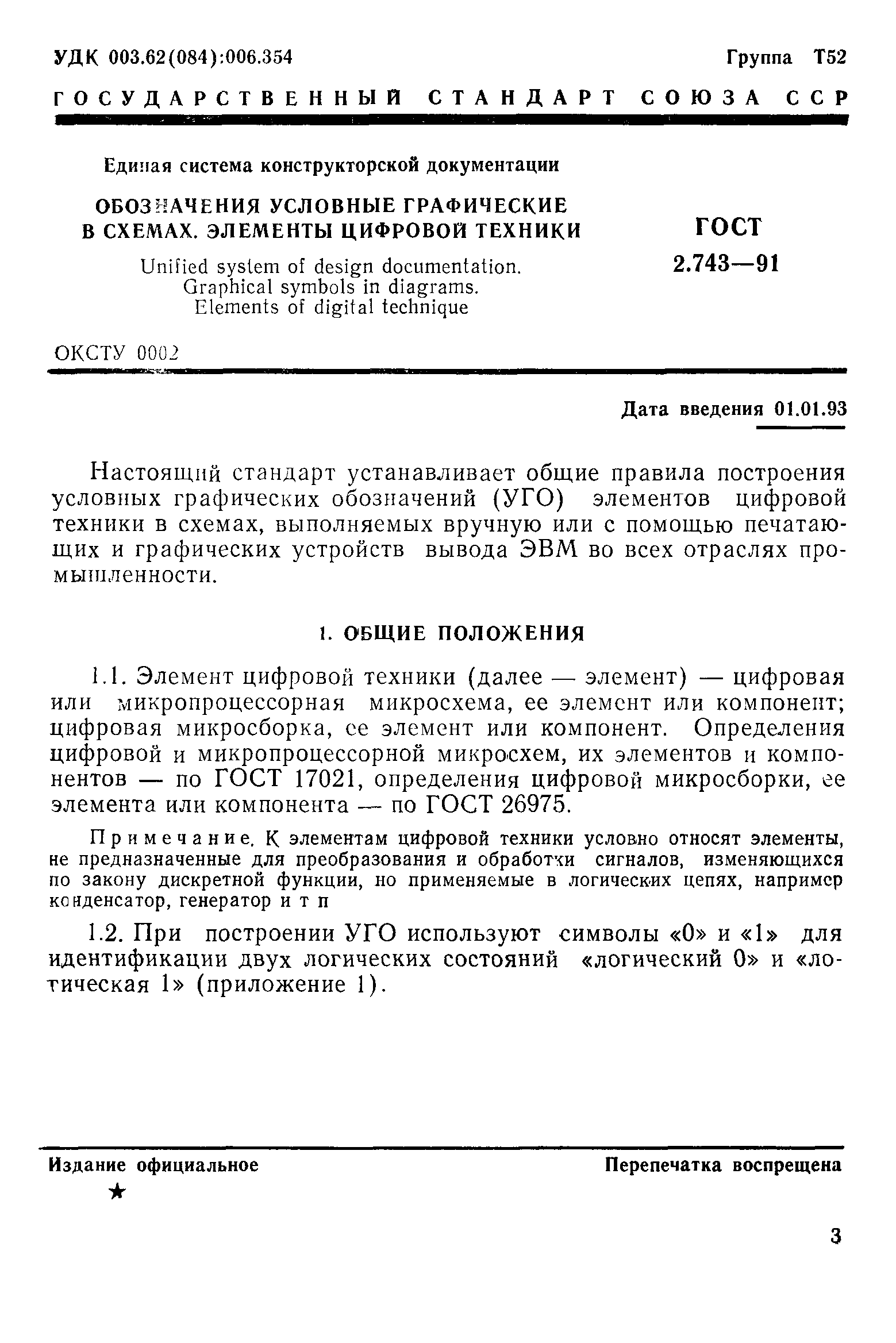

Область применения:	Стандарт устанавливает общие правила построения условных графических обозначений (УГО) элементов цифровой техники в схемах, выполняемых вручную или с помощью печатающих и графических устройств вывода ЭВМ во всех отраслях промышленности.

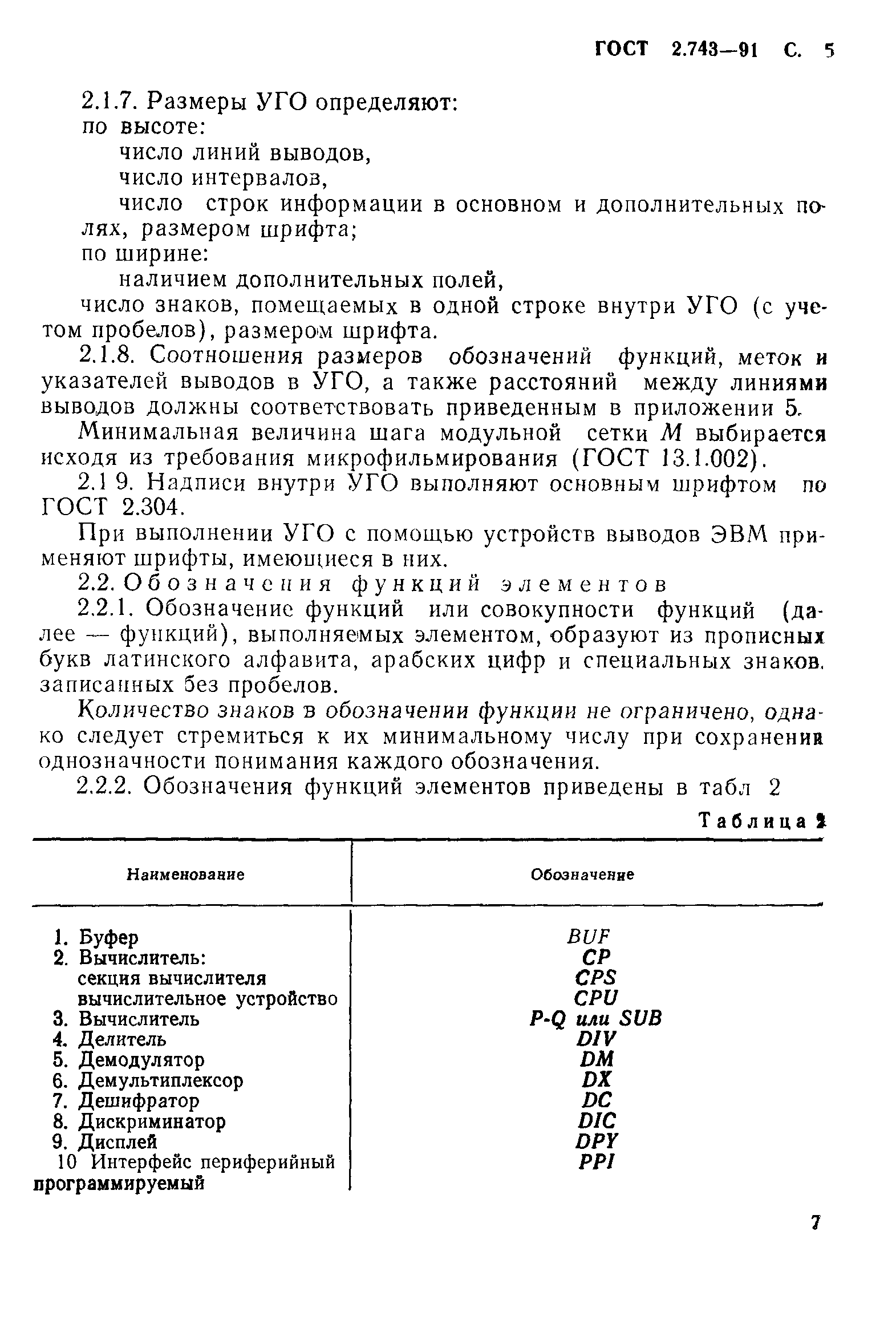

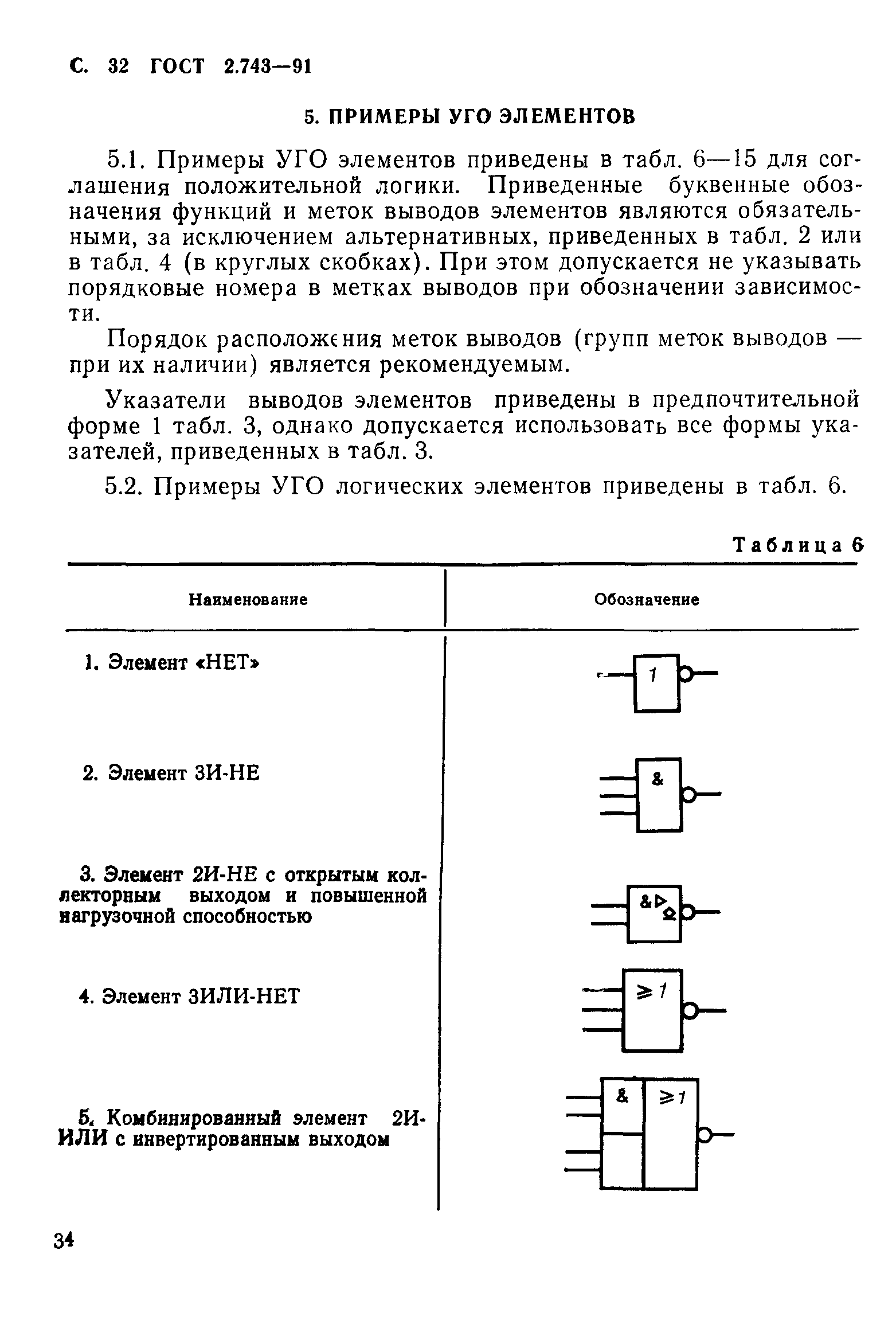

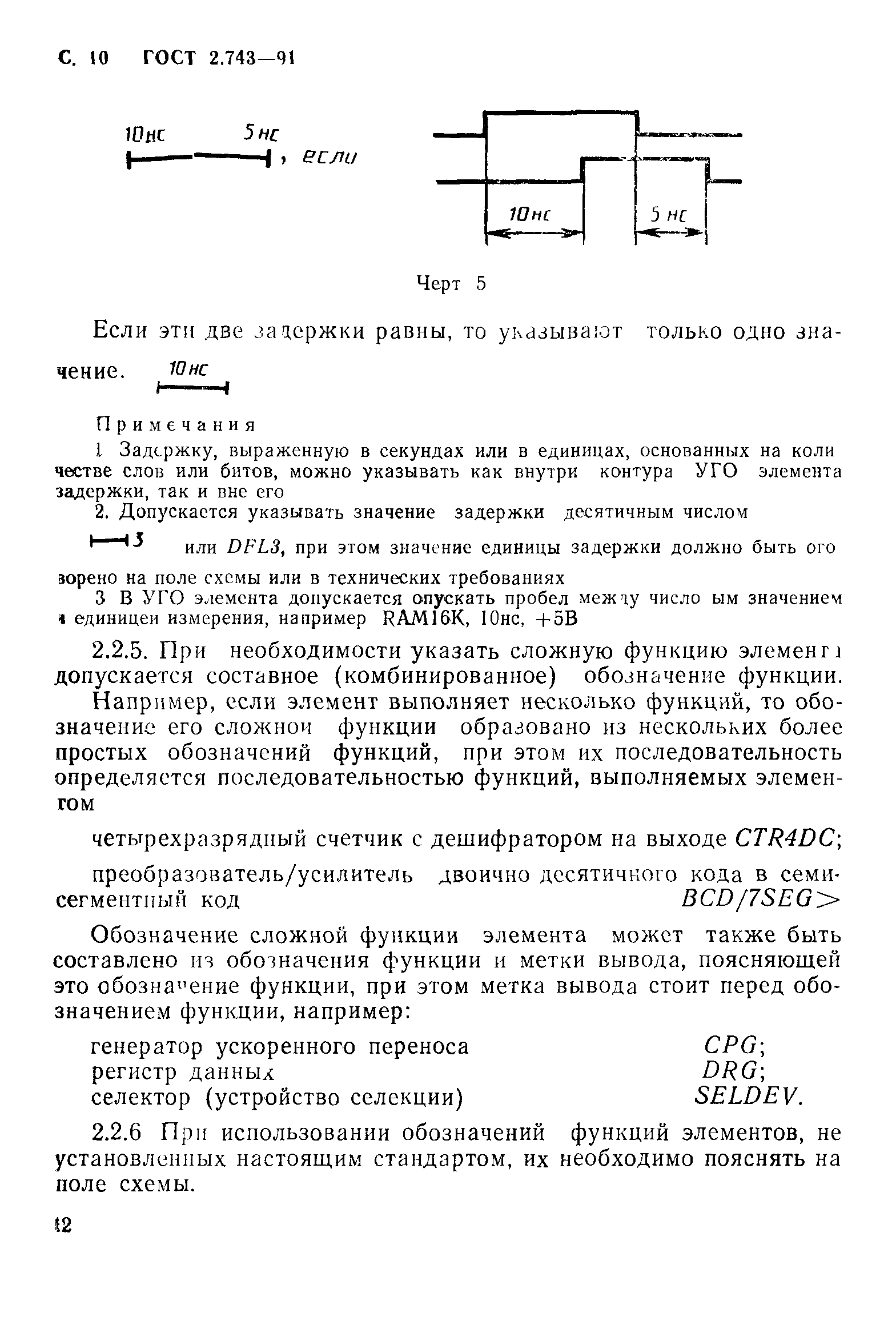

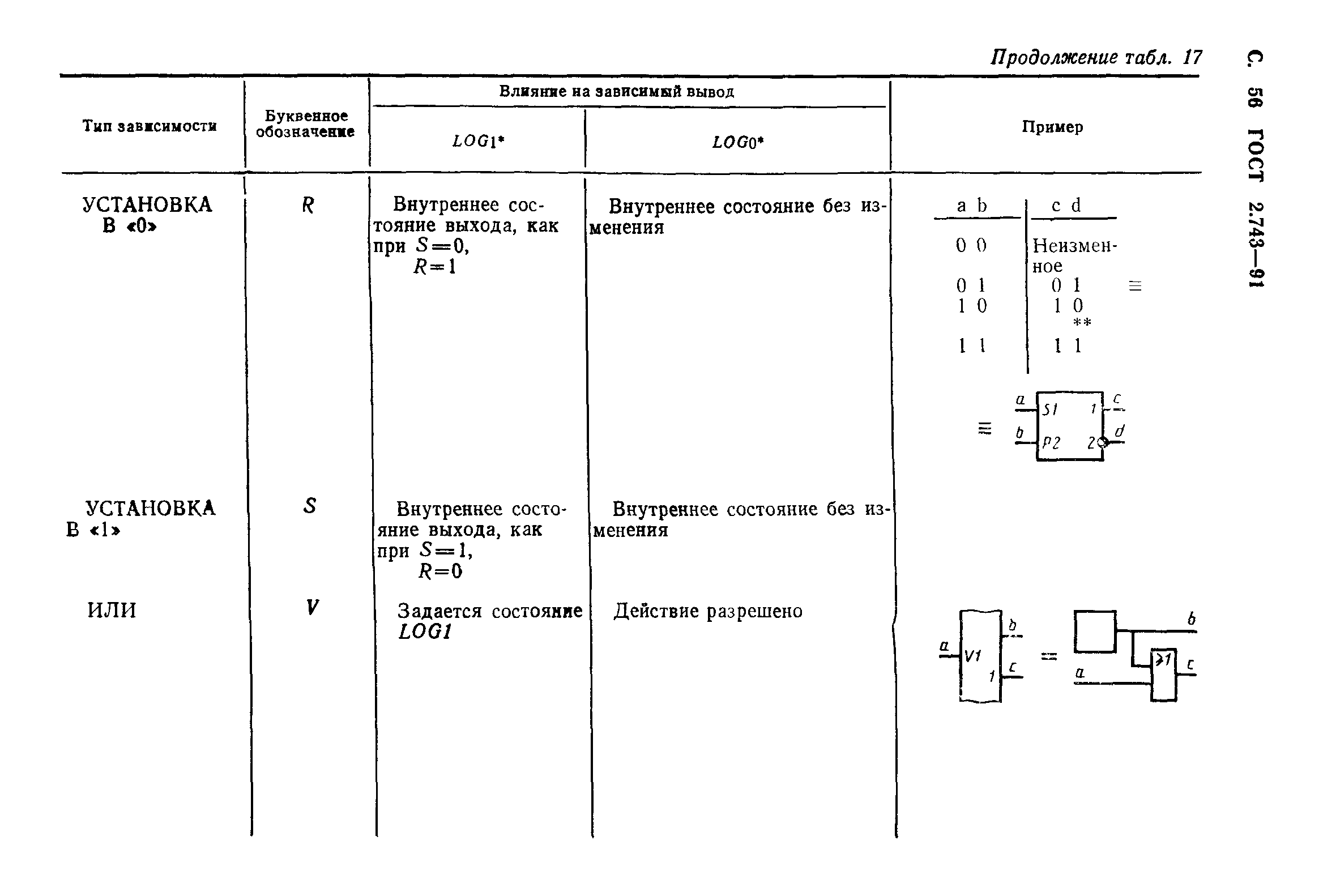

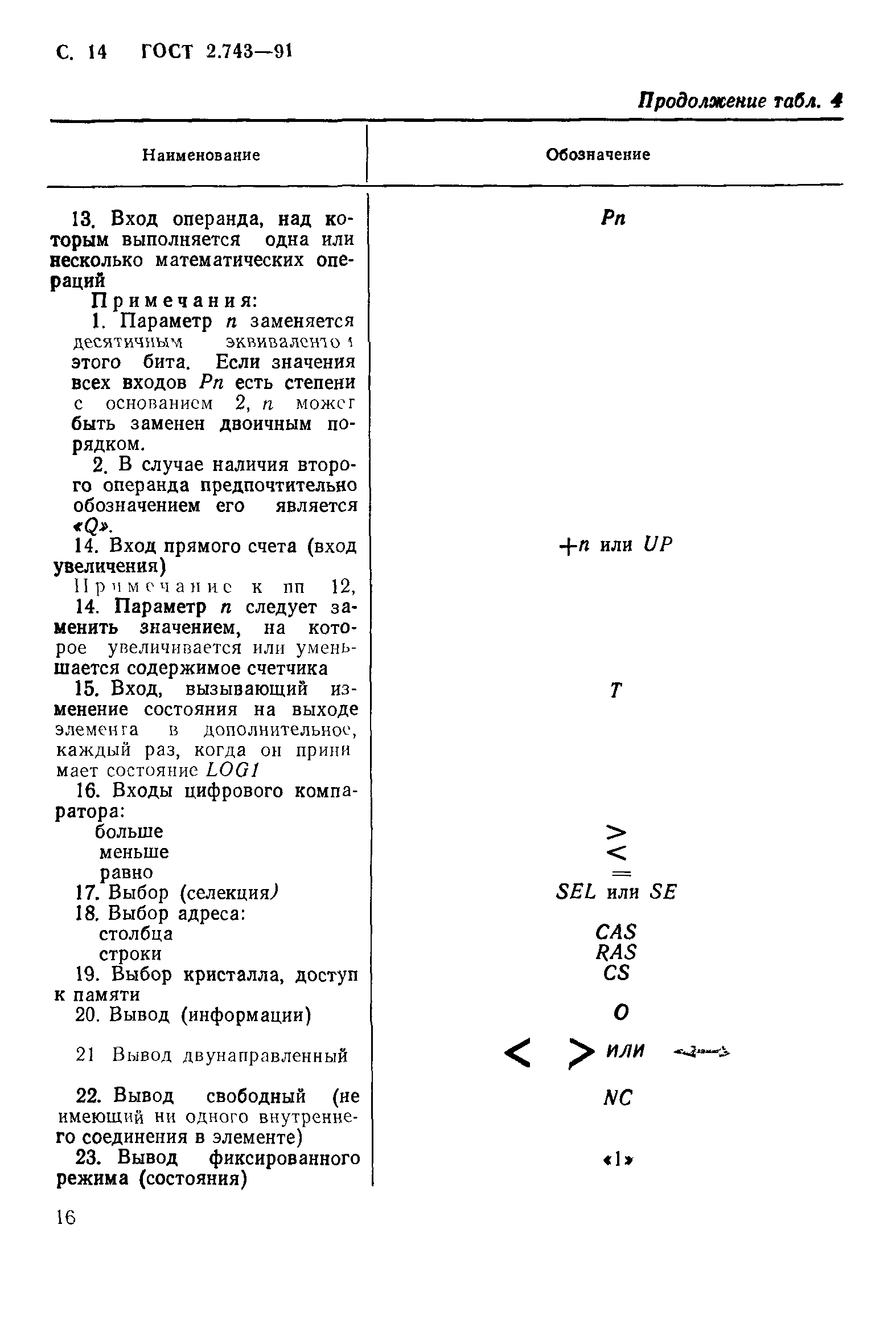

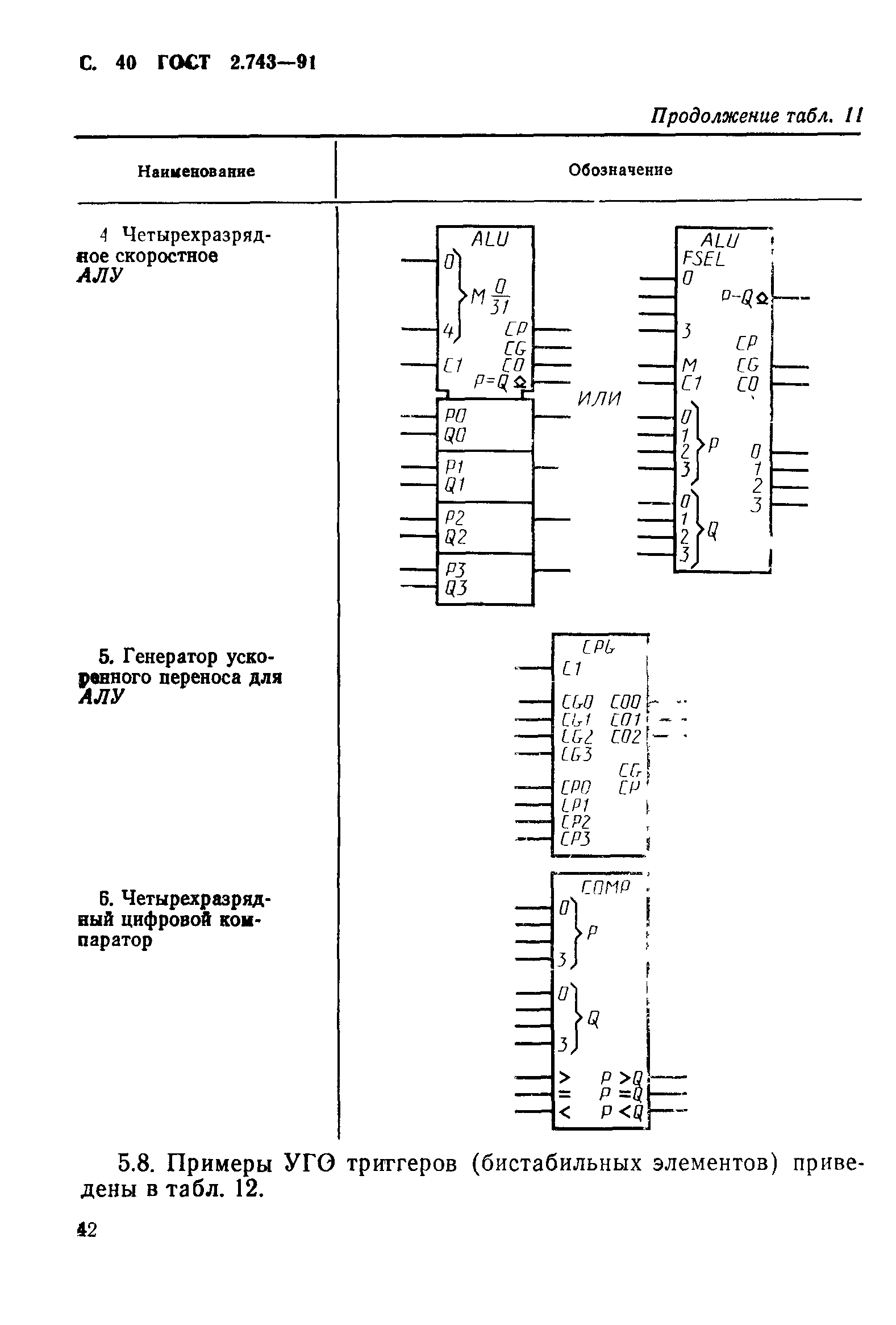

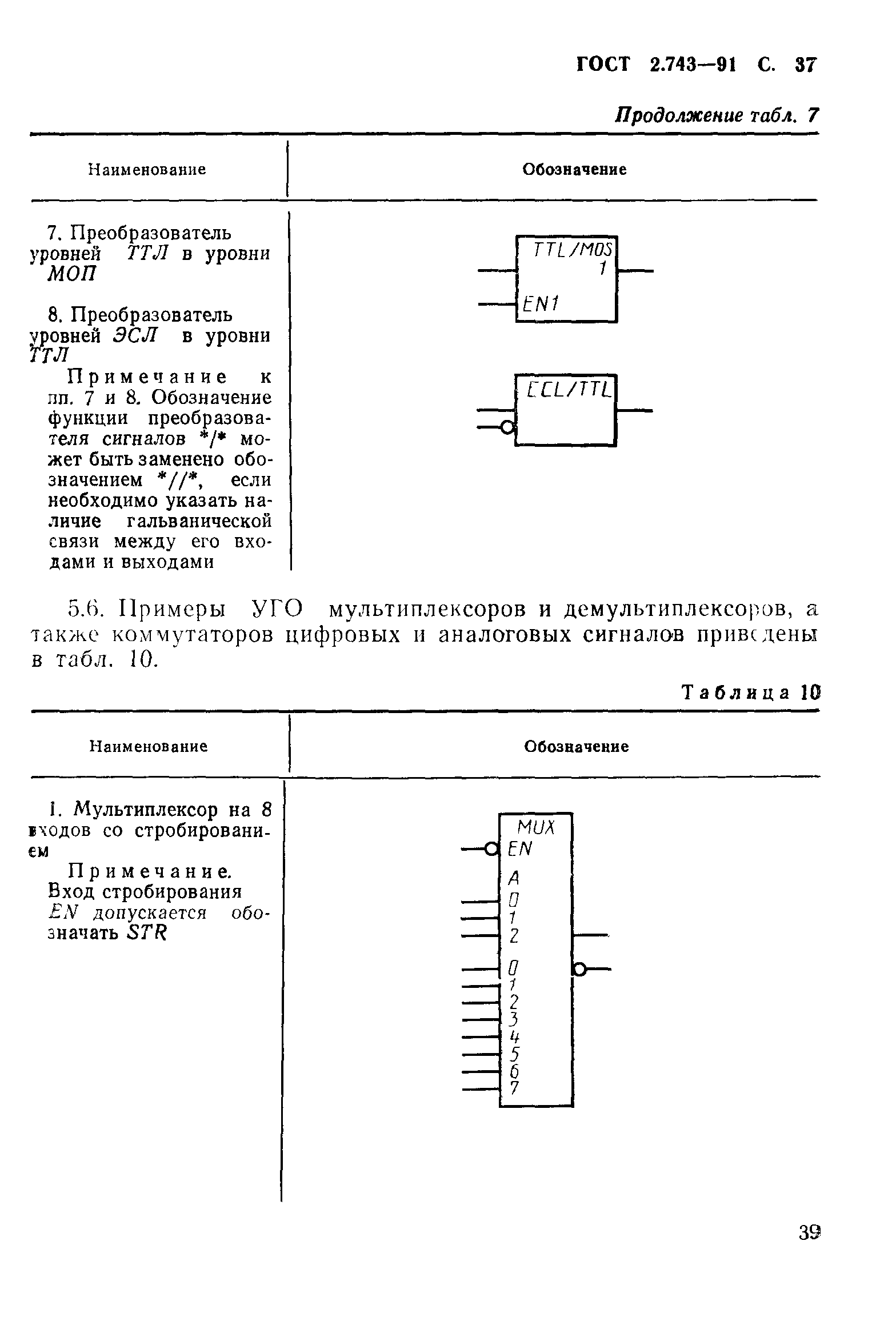

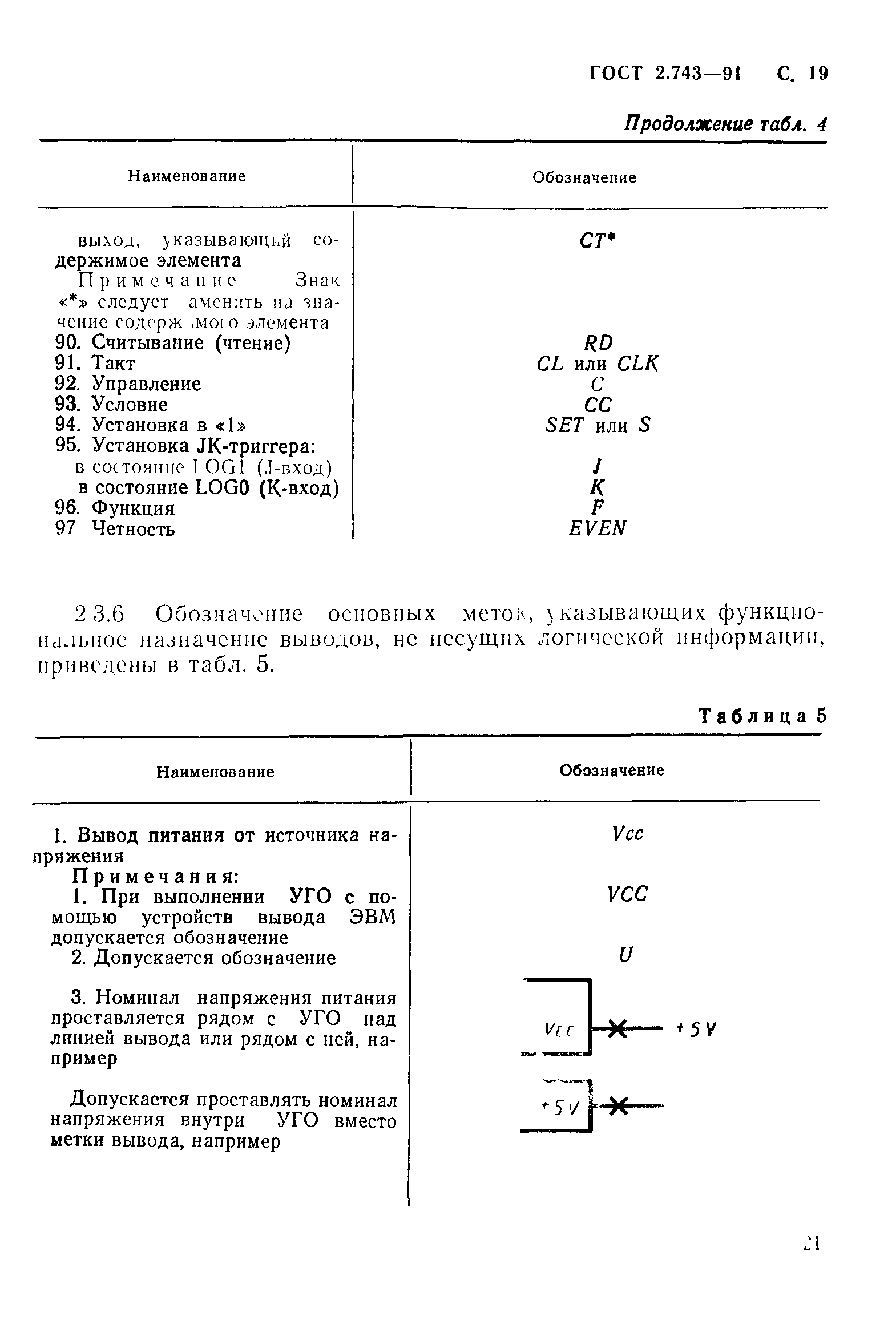

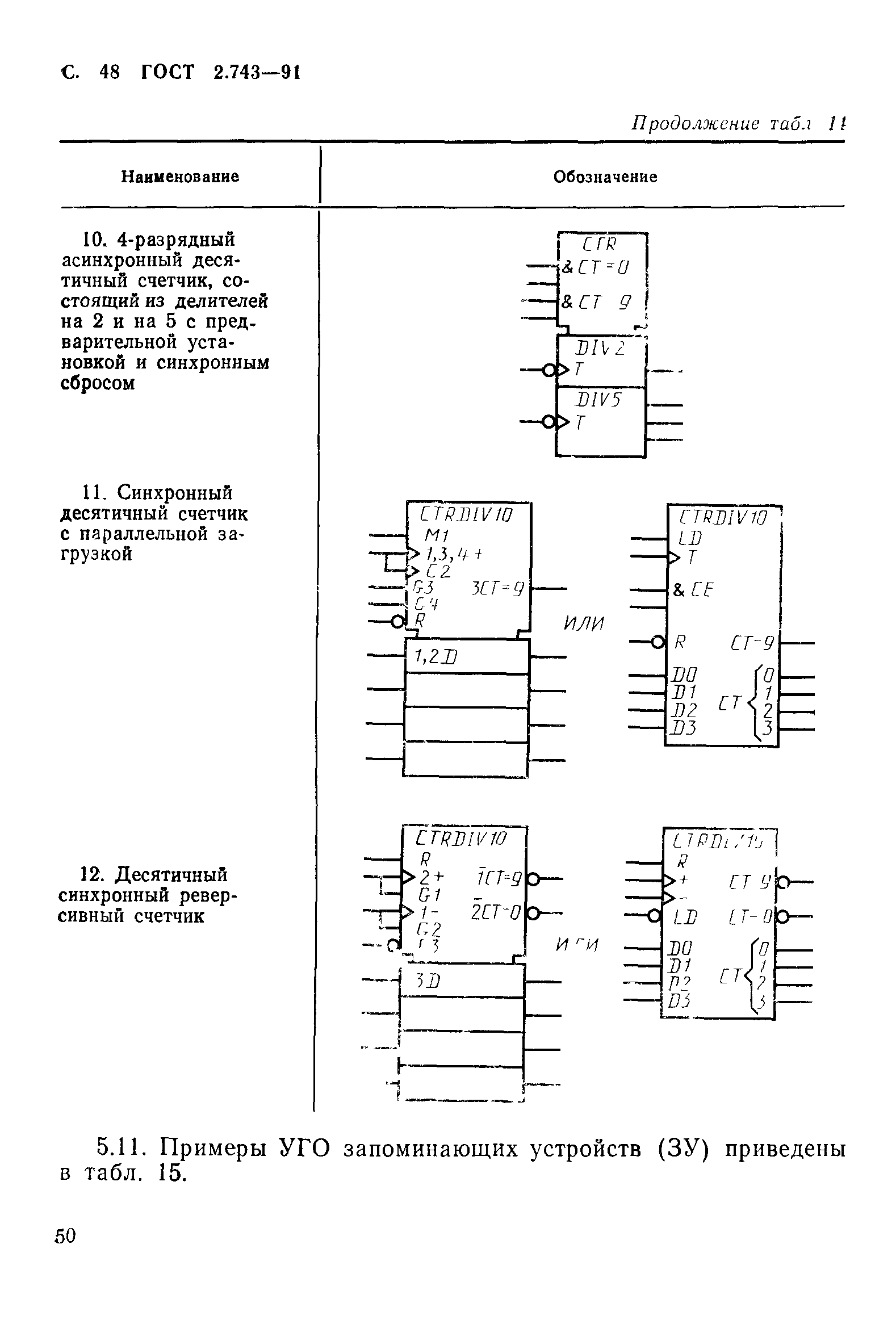

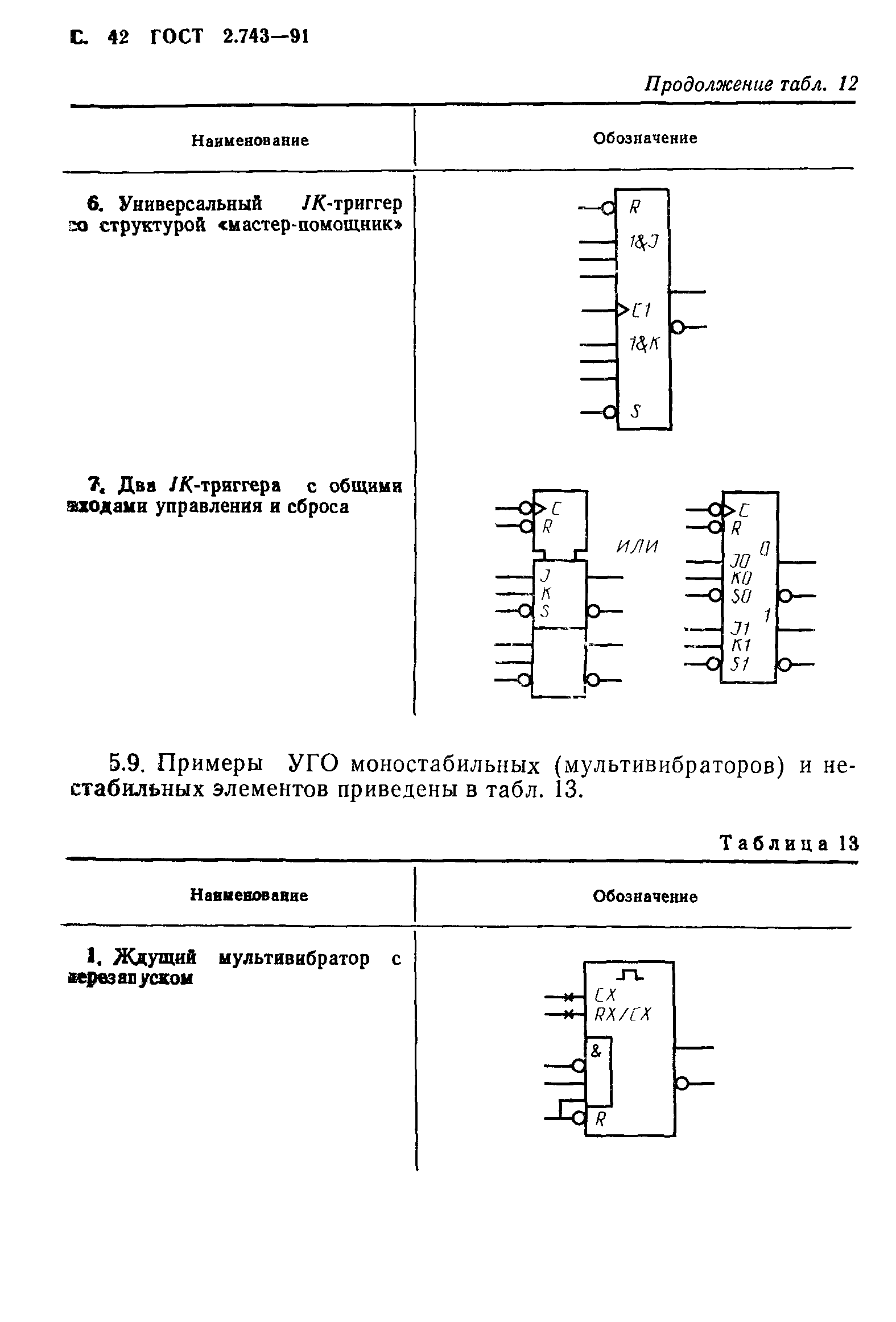

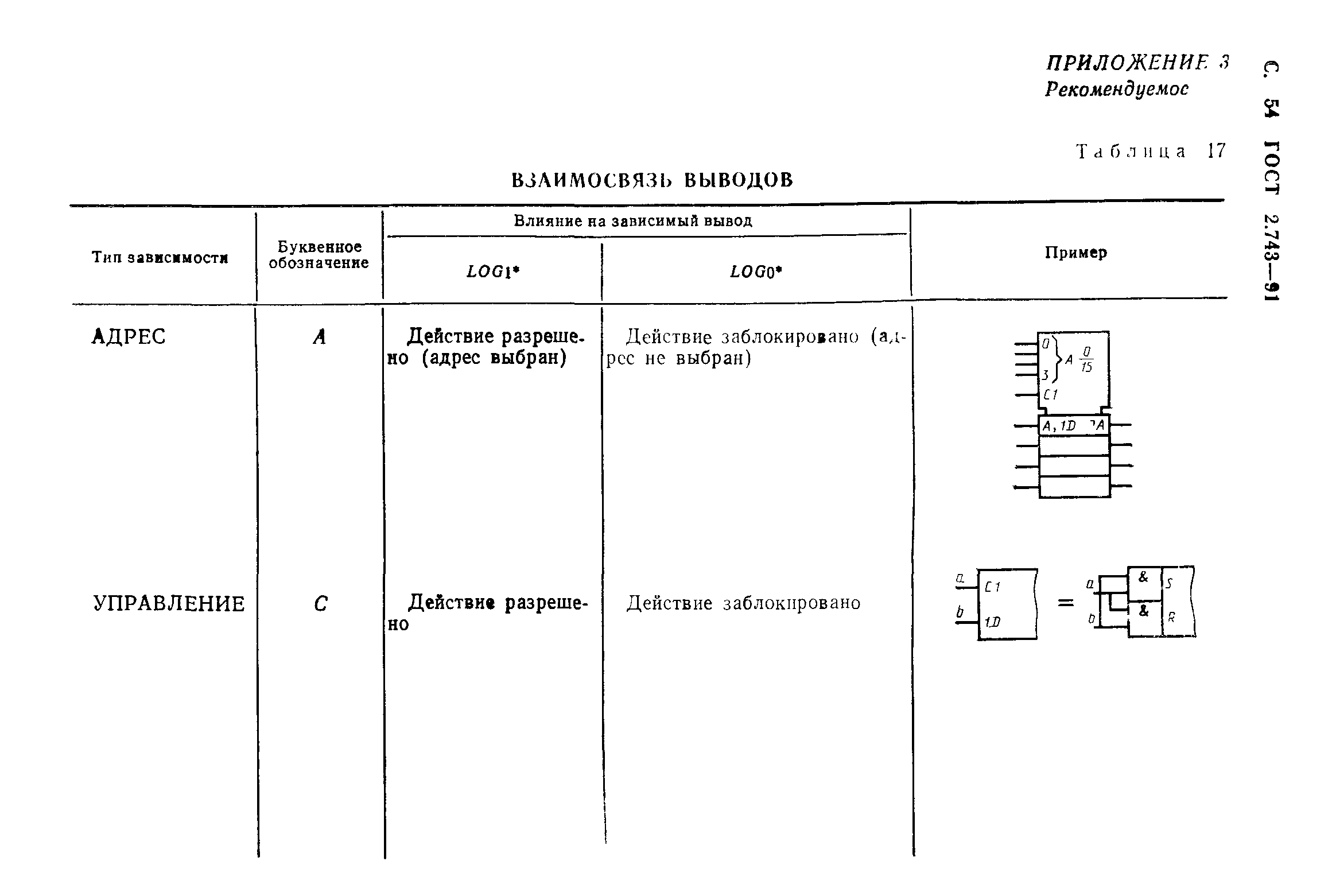

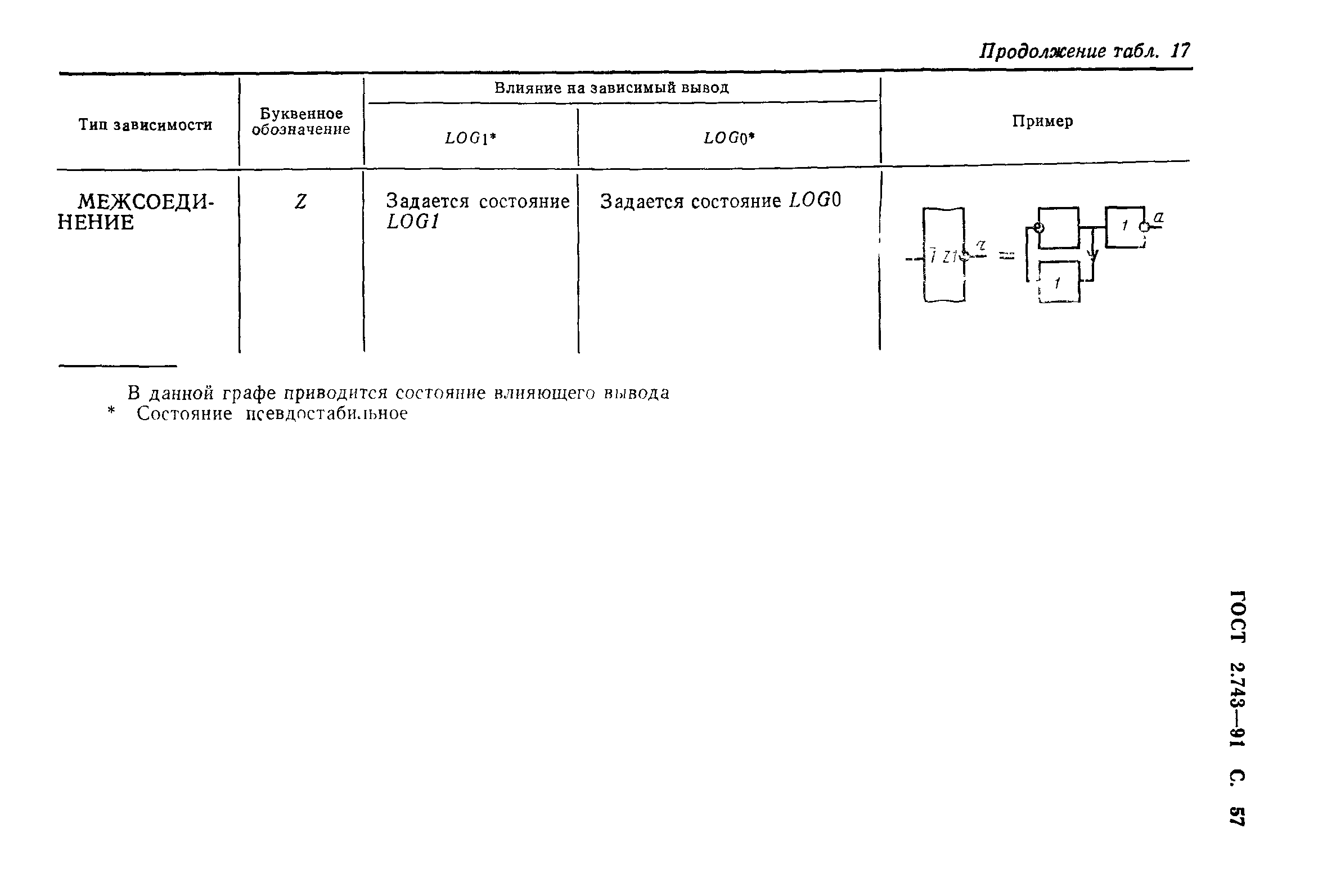

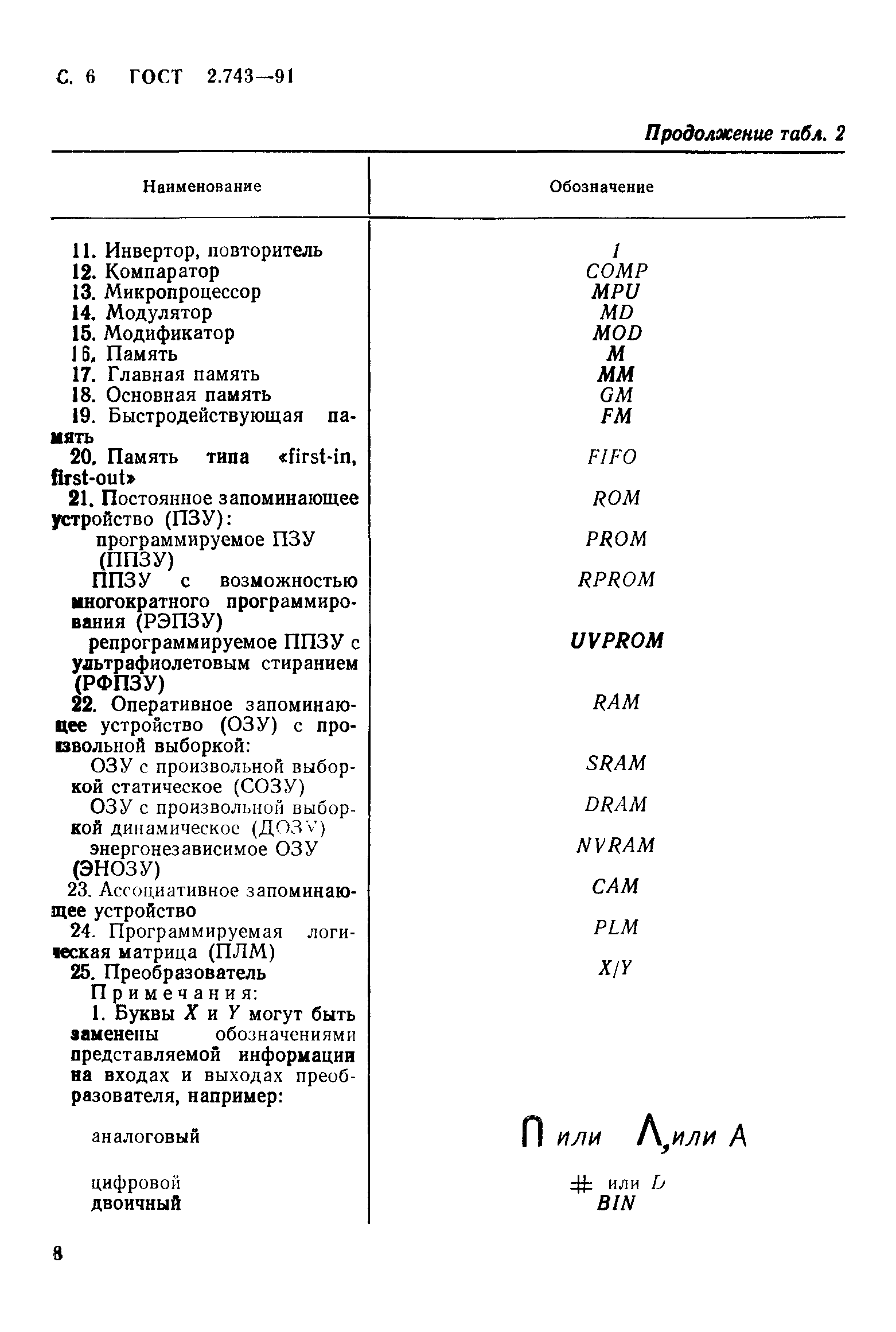

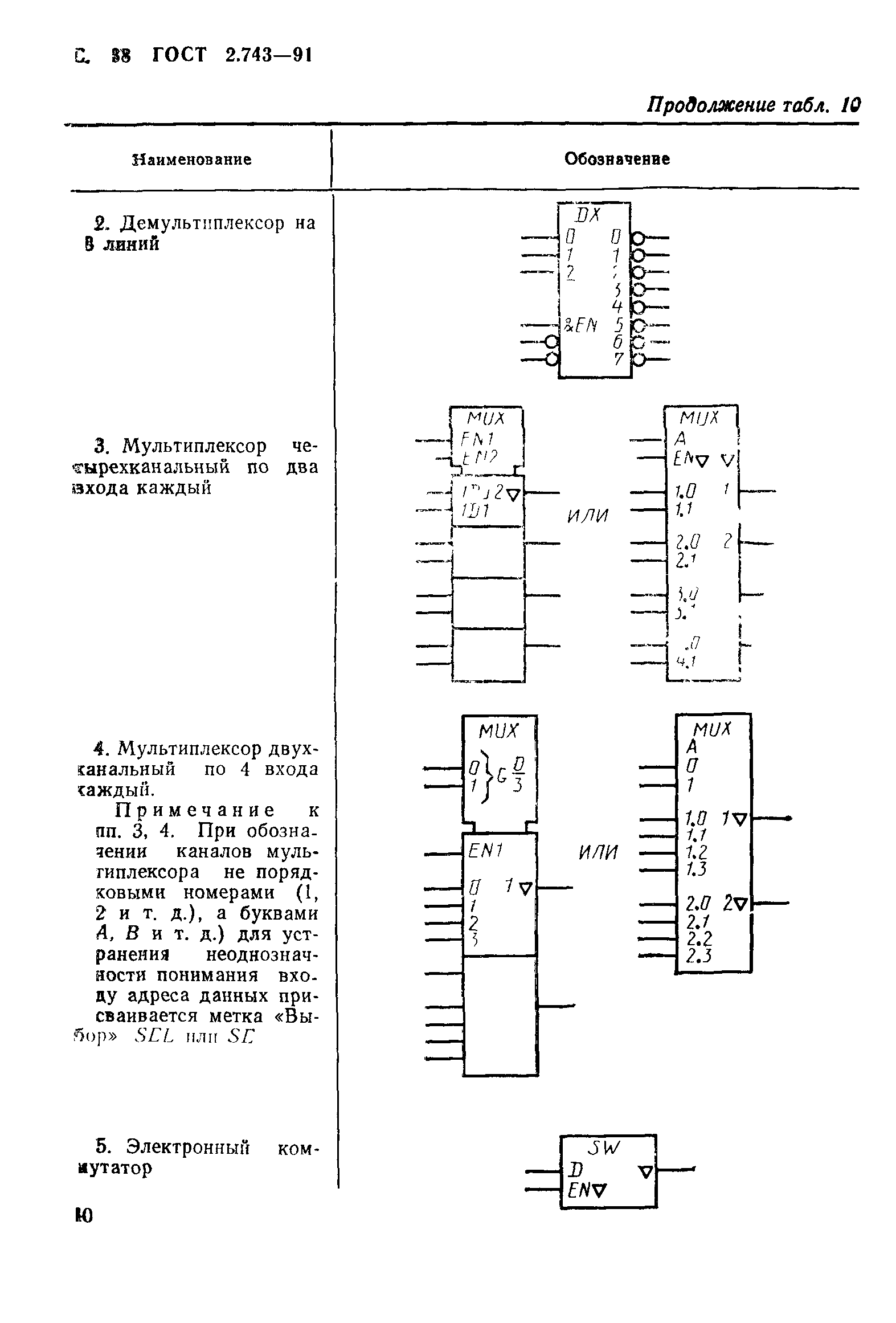

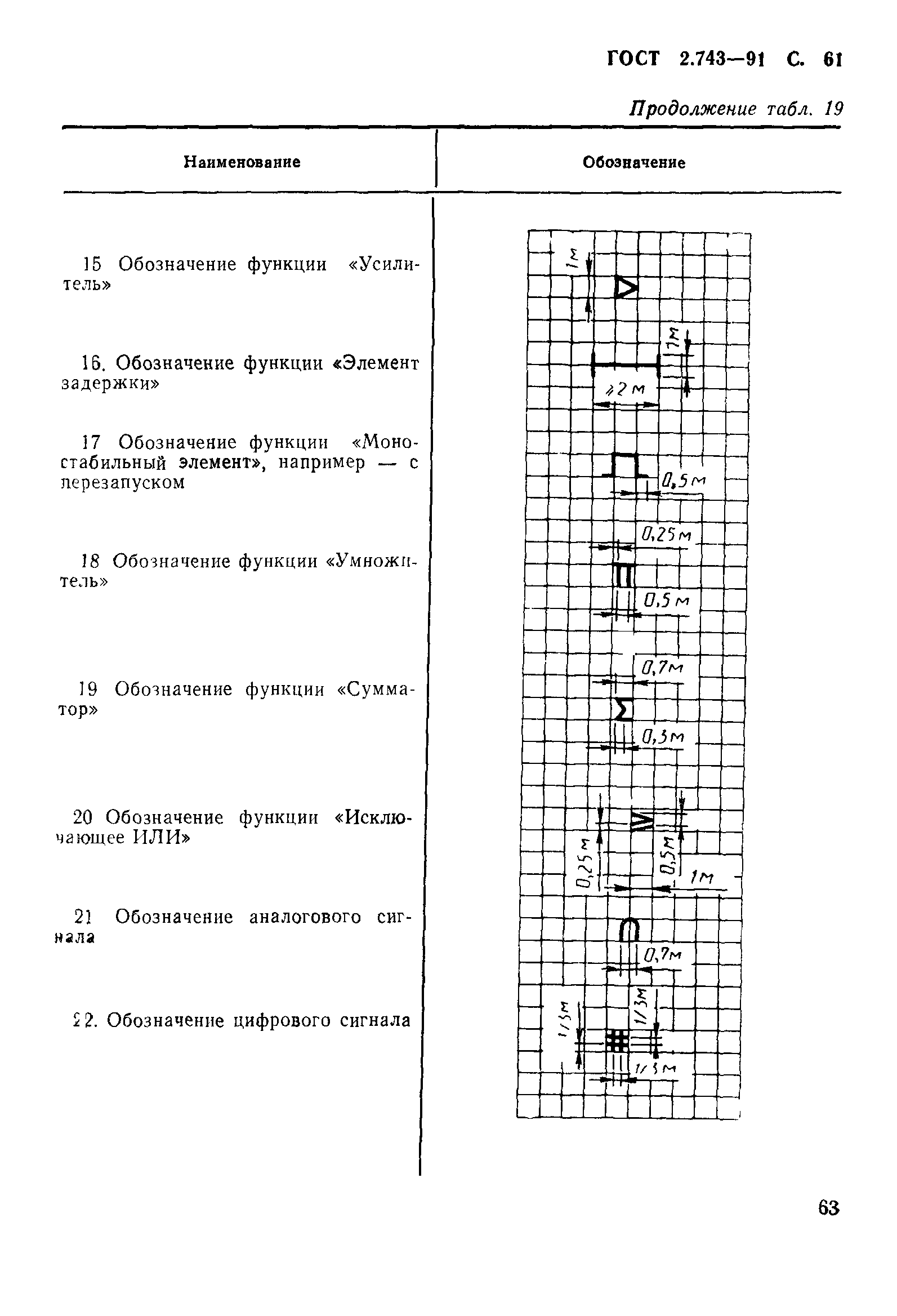

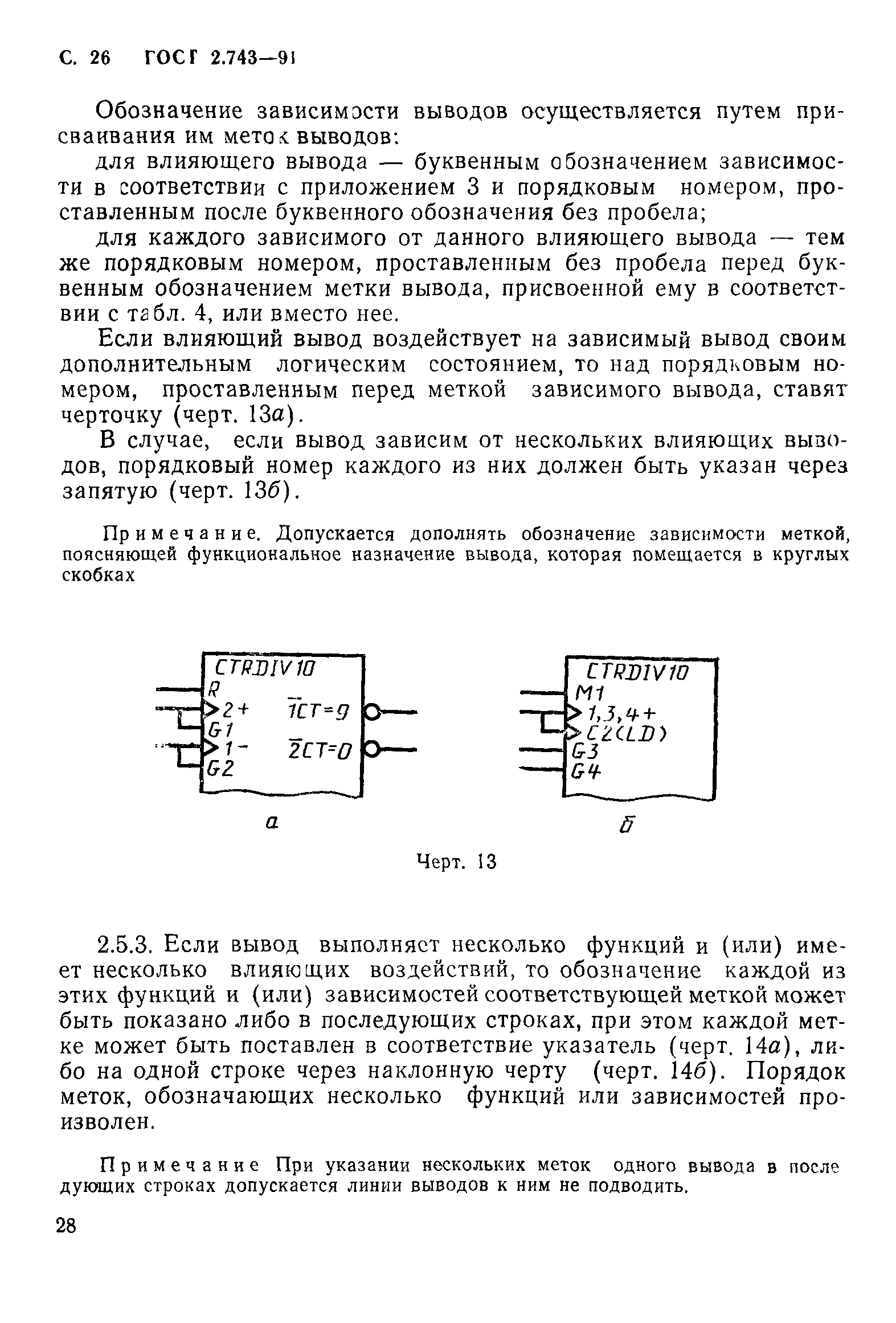

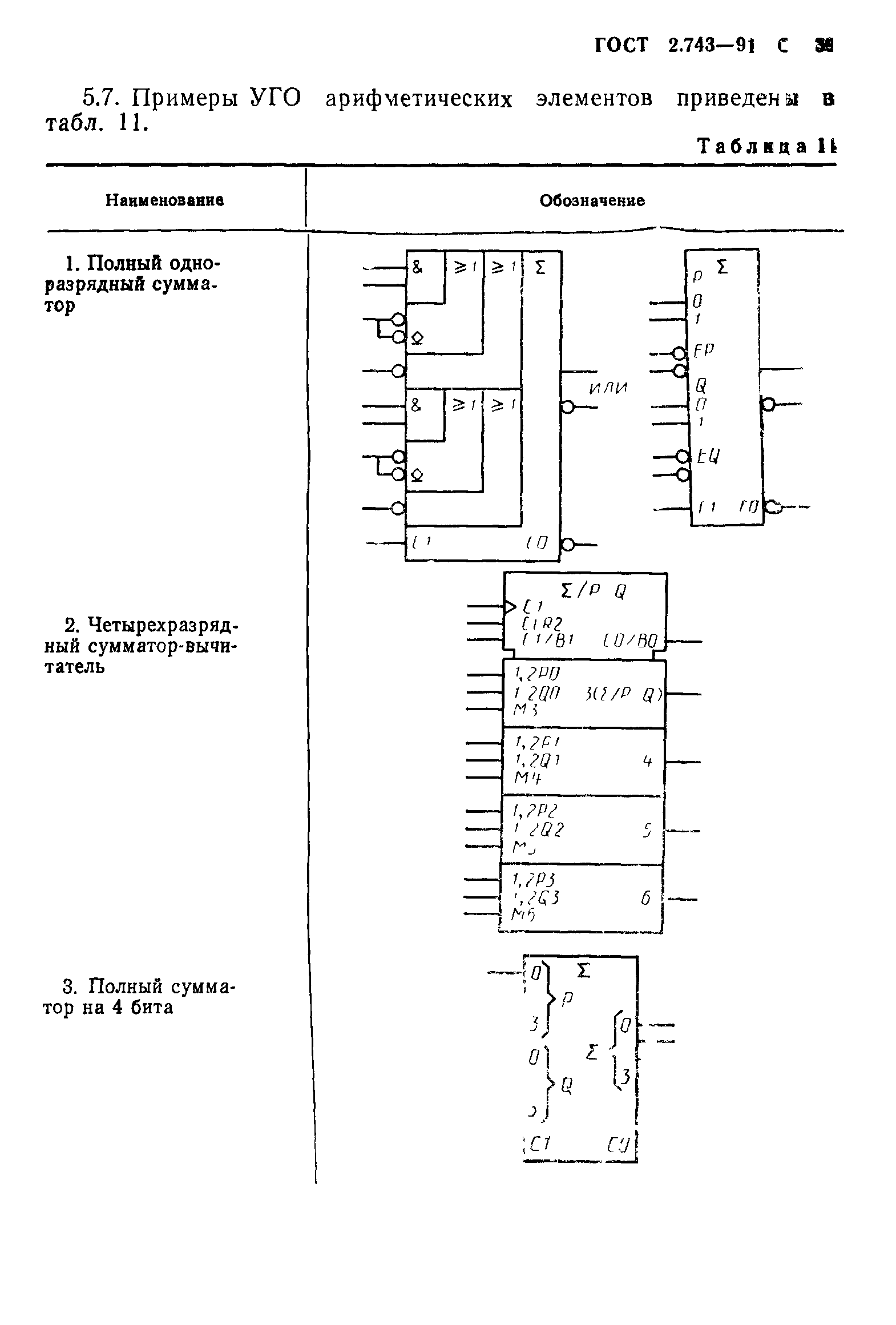

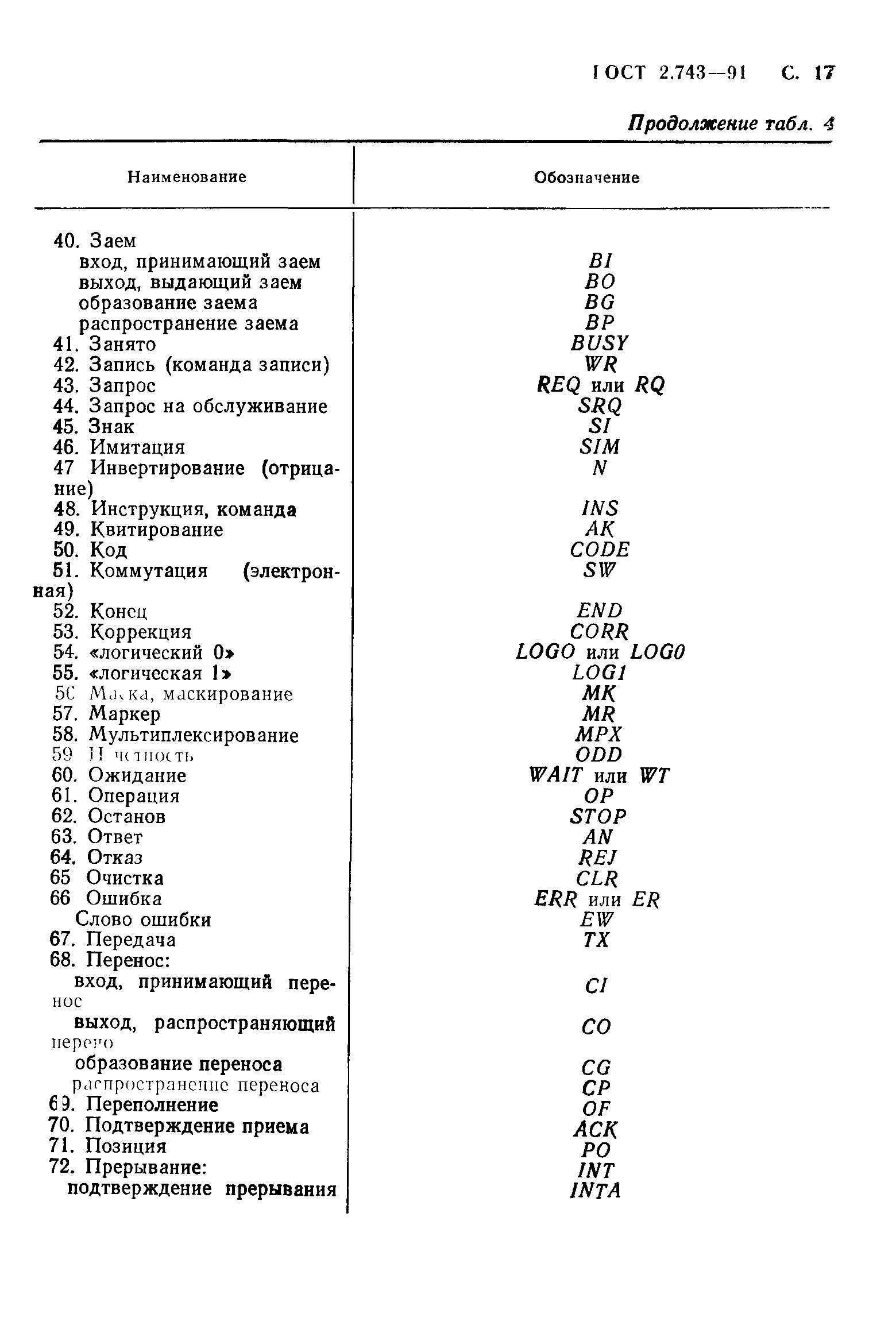

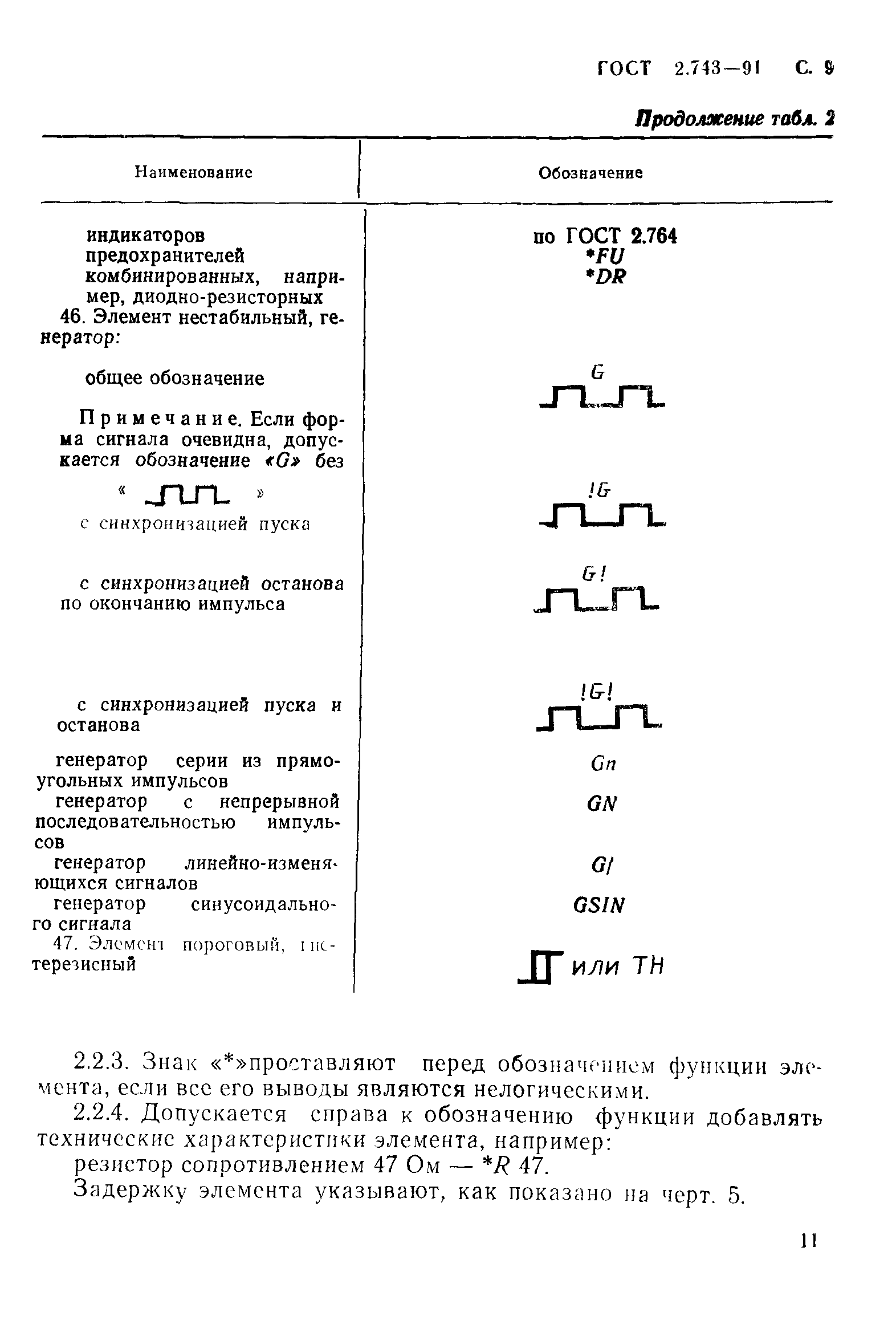

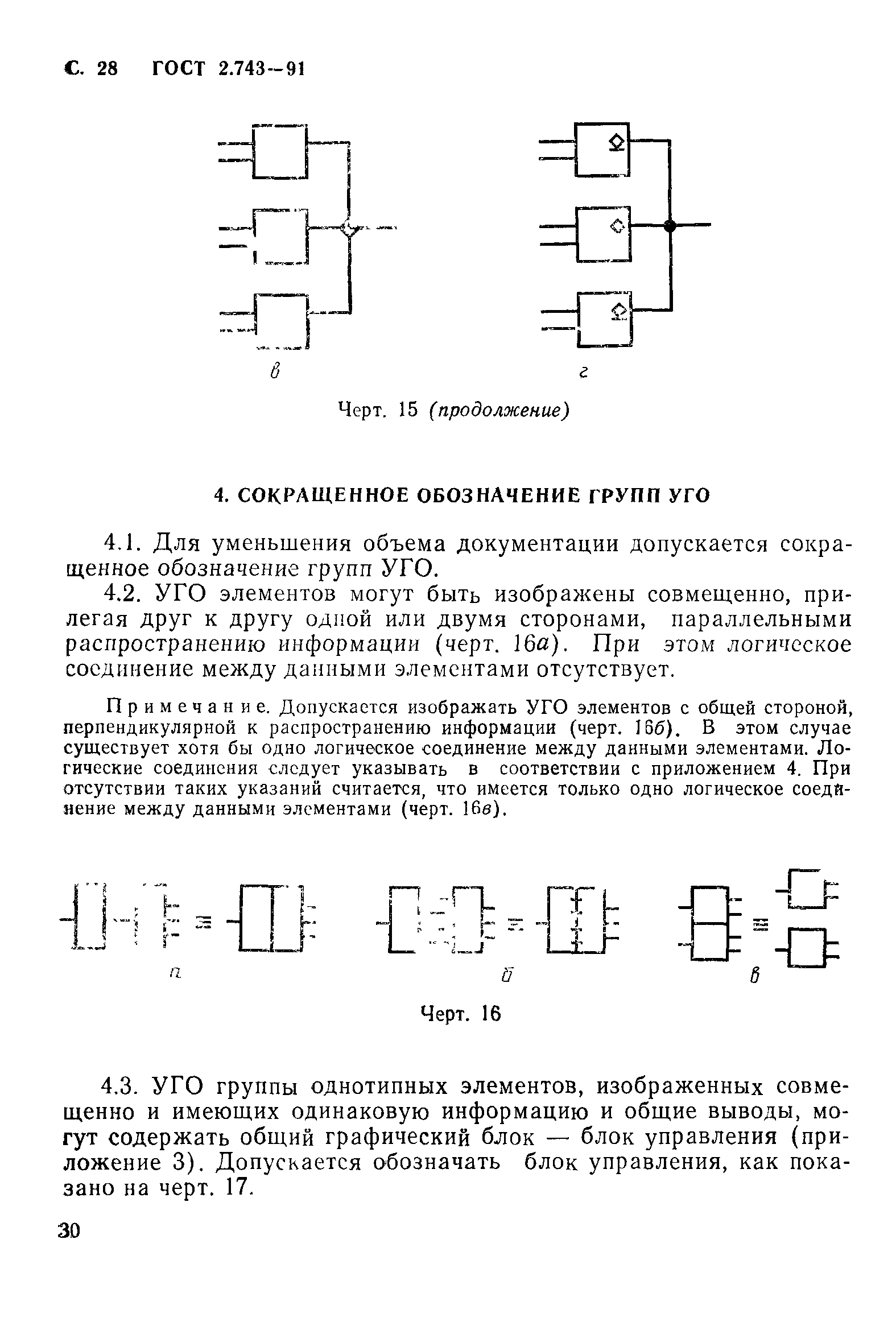

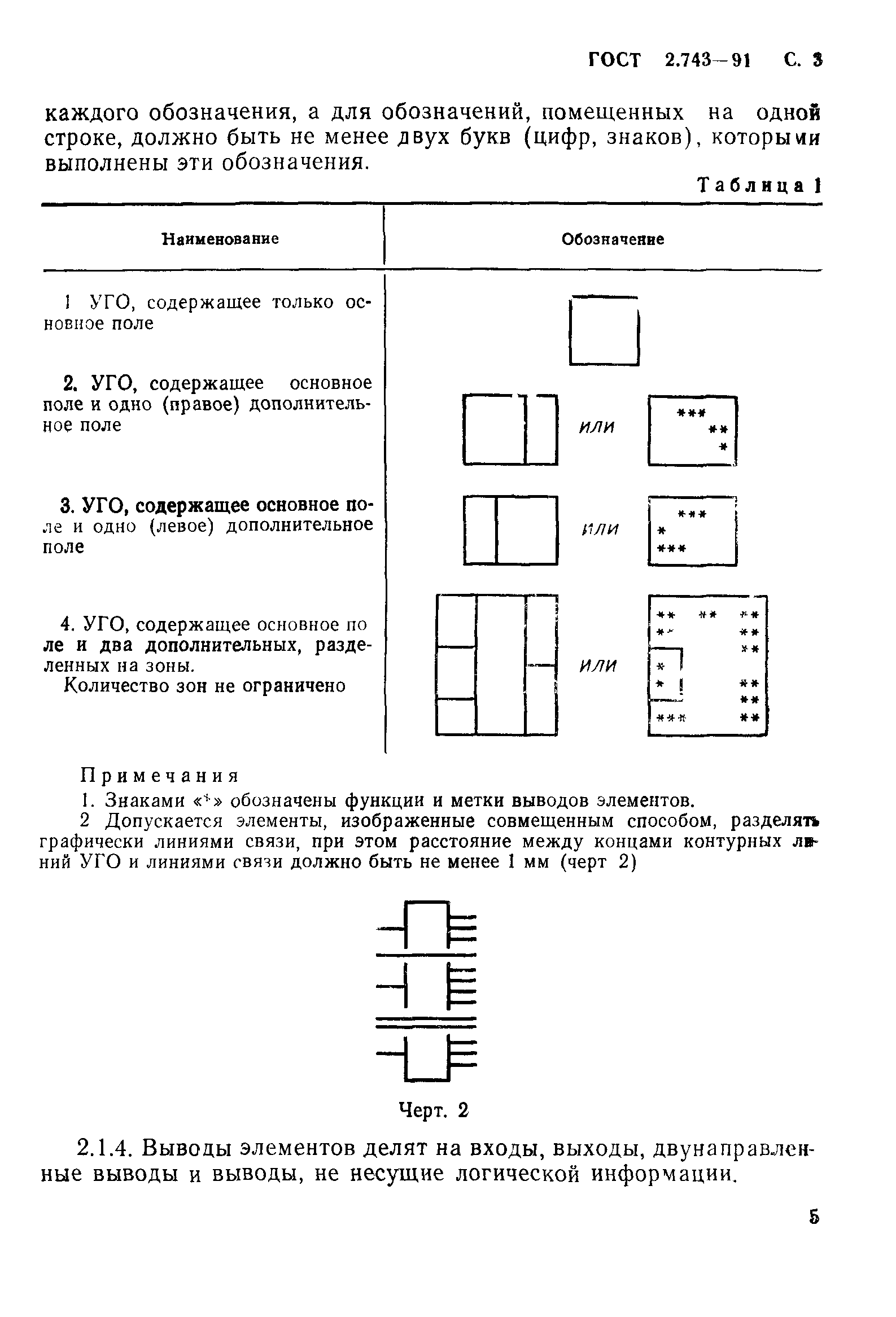

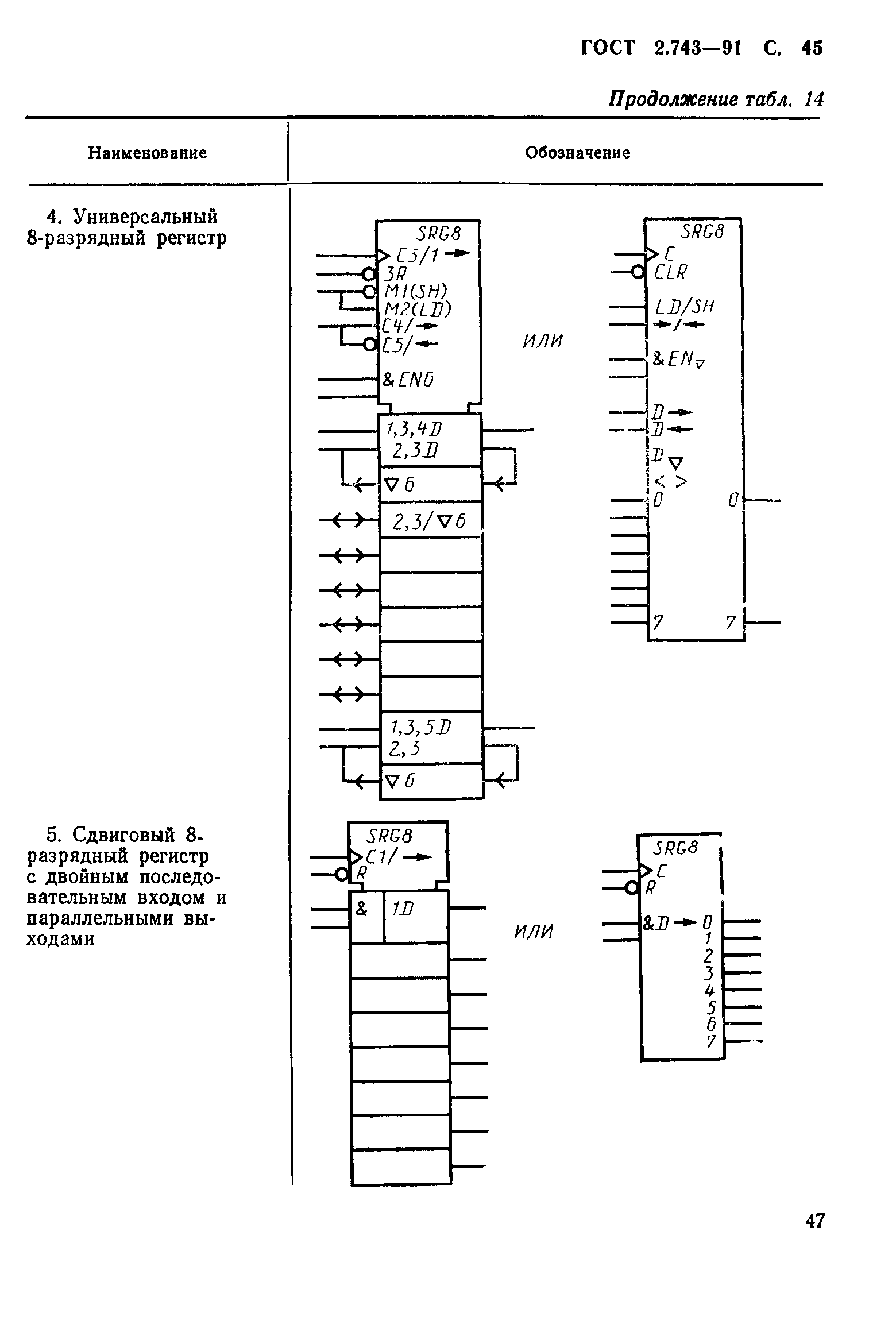

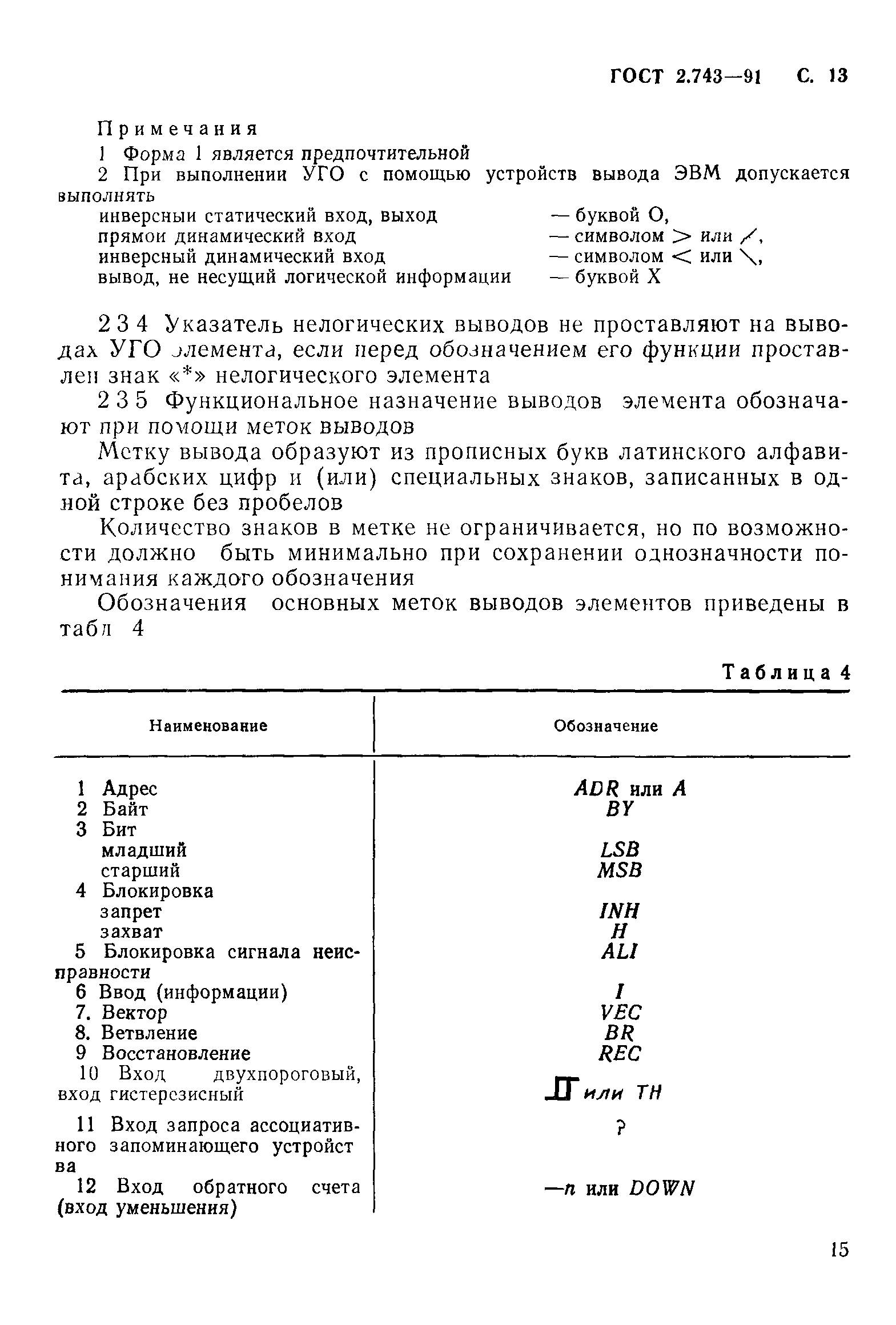

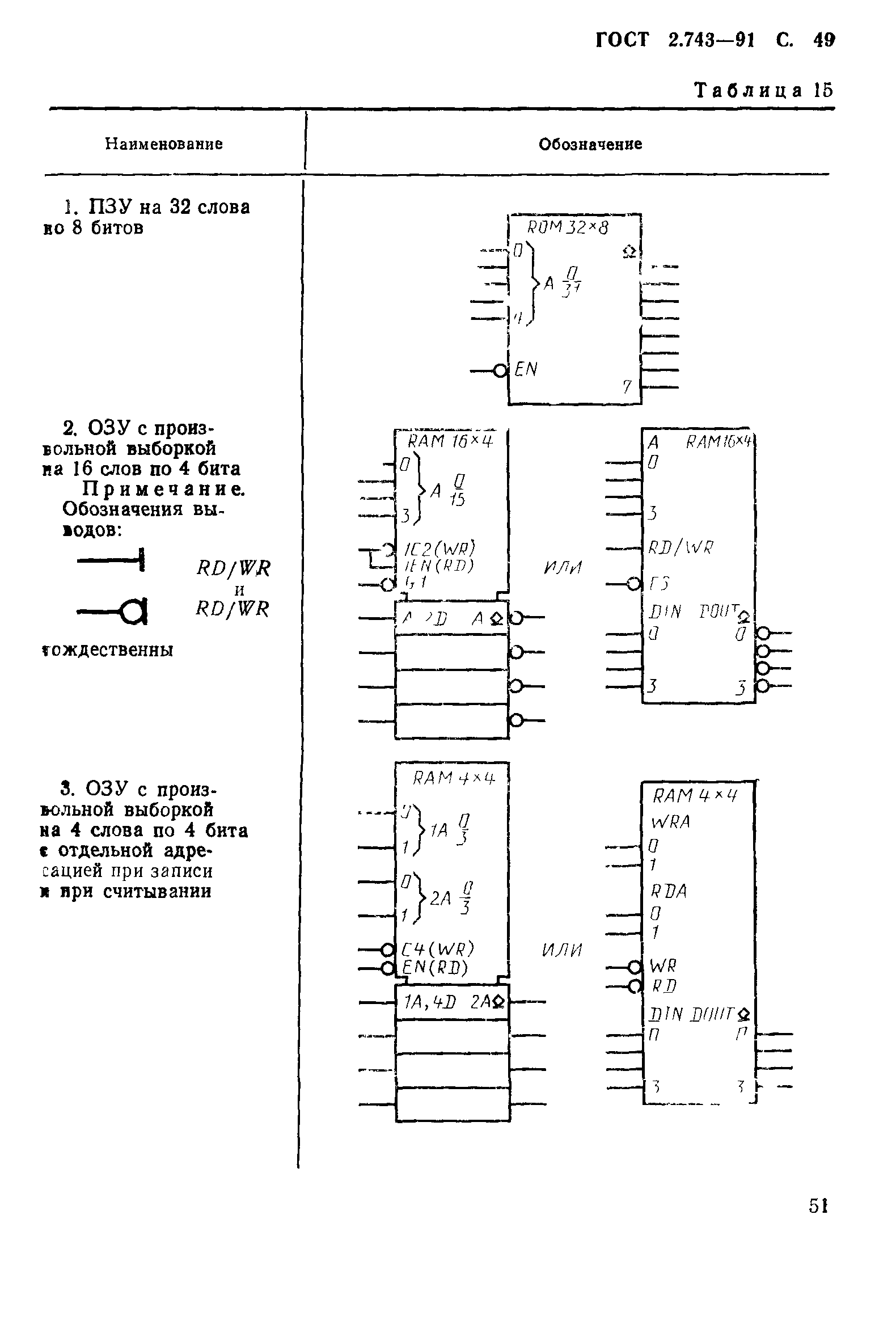

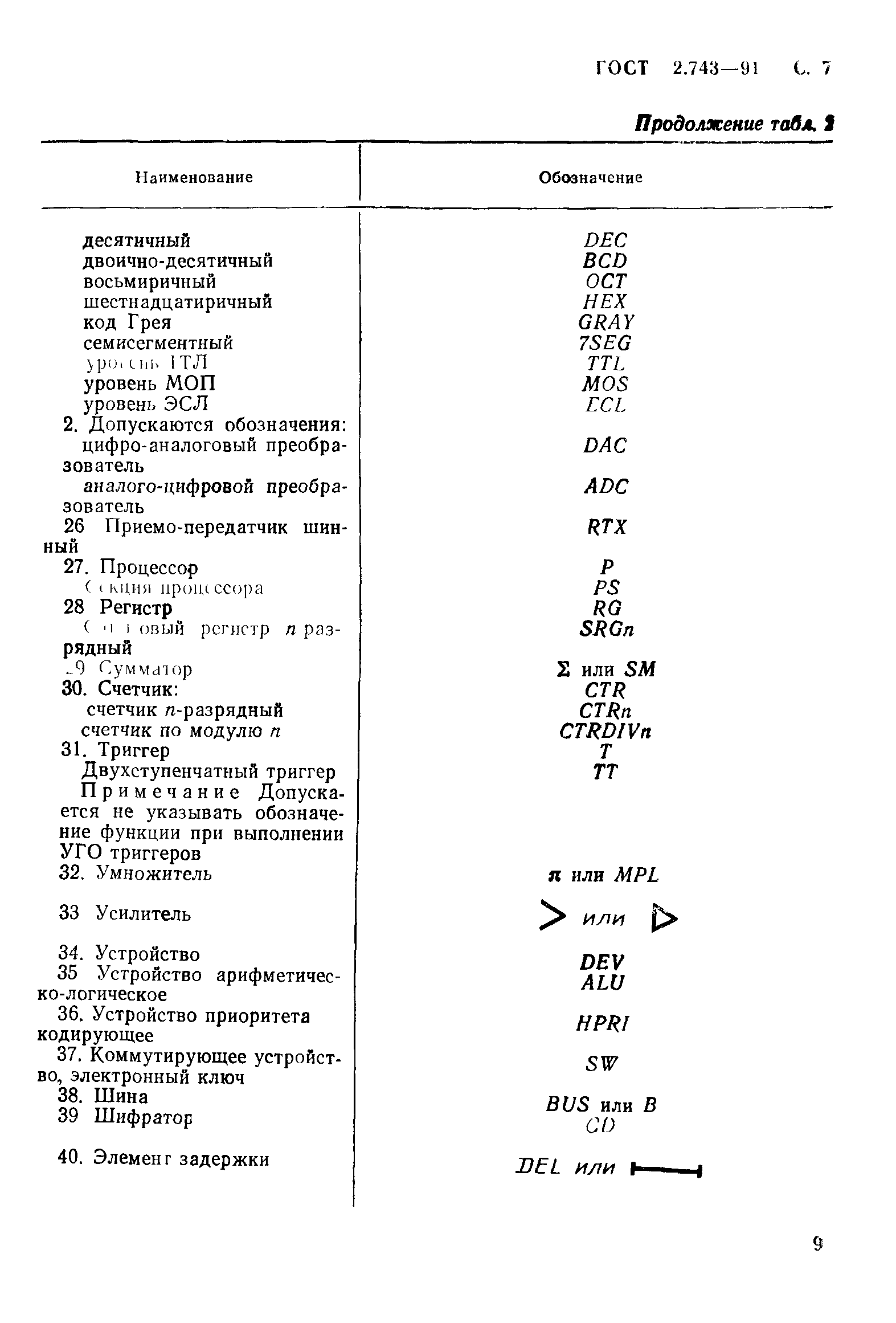

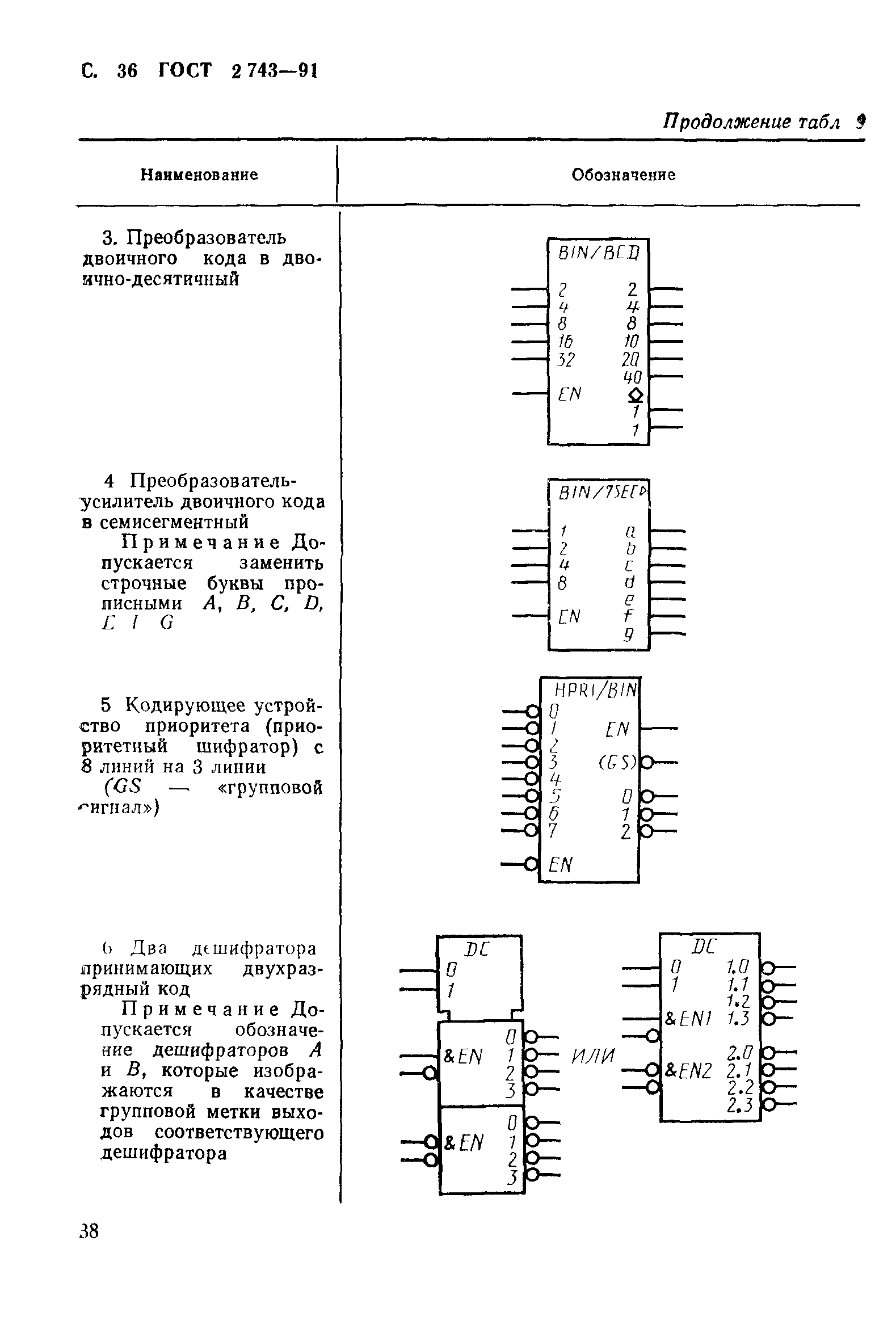

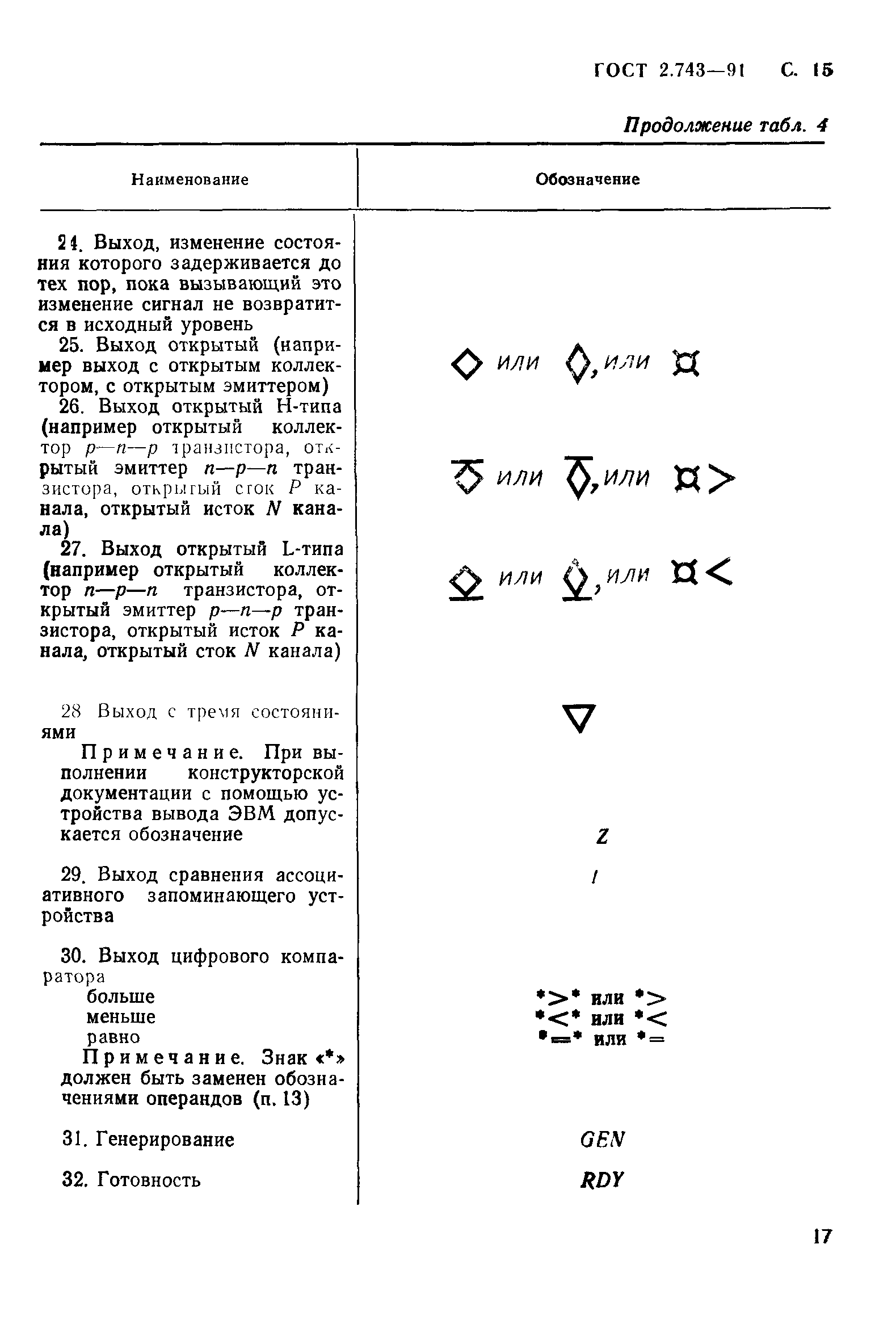

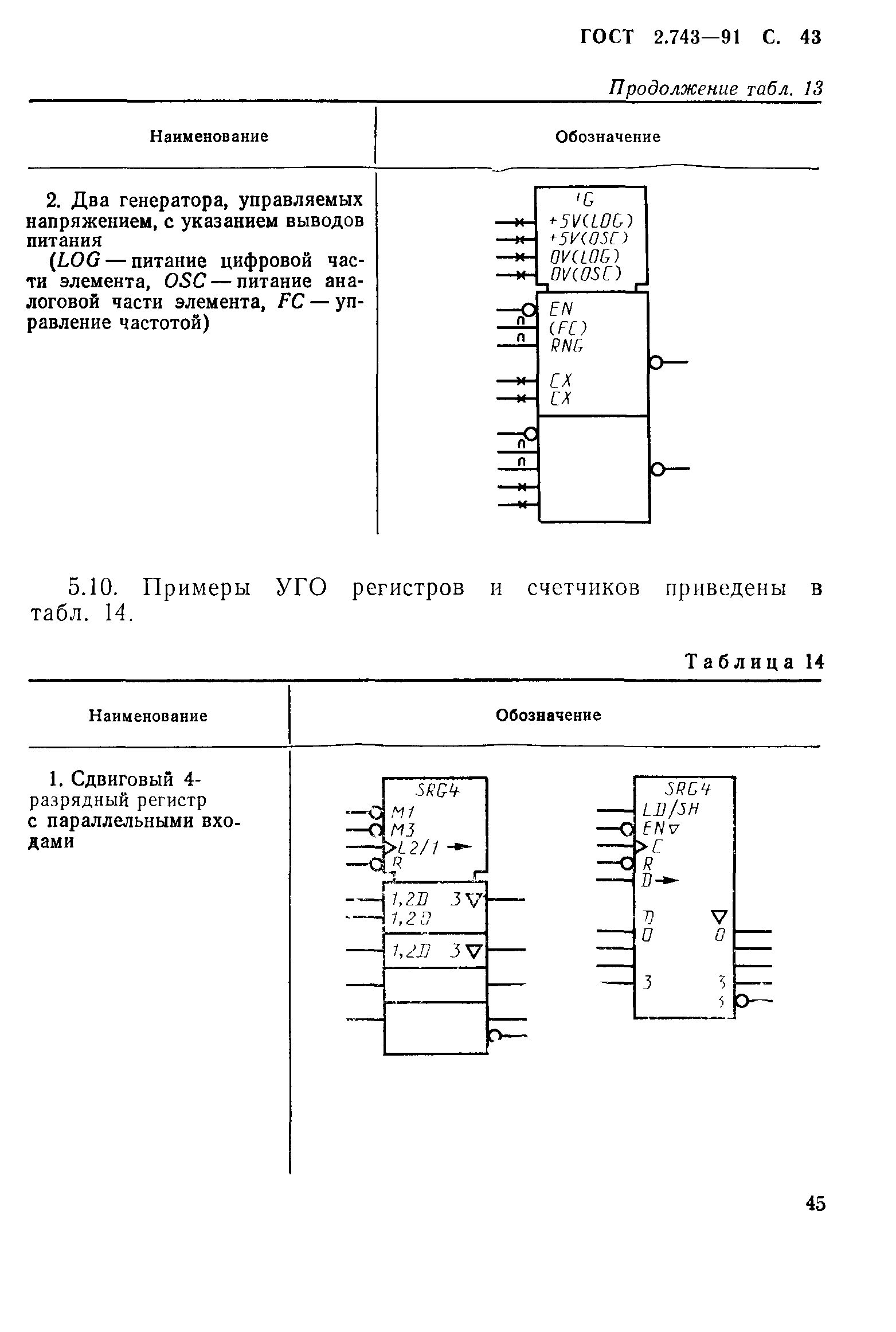

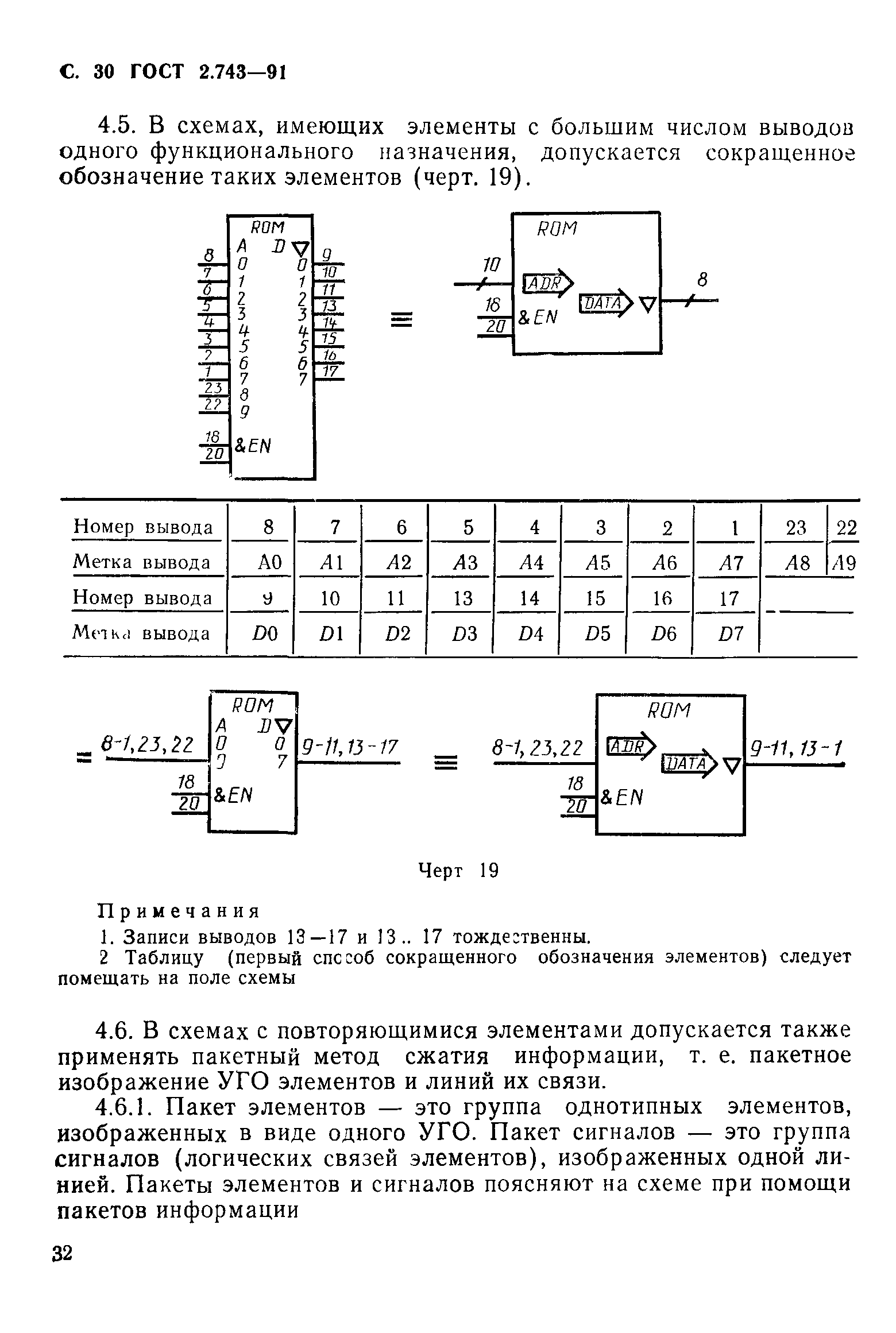

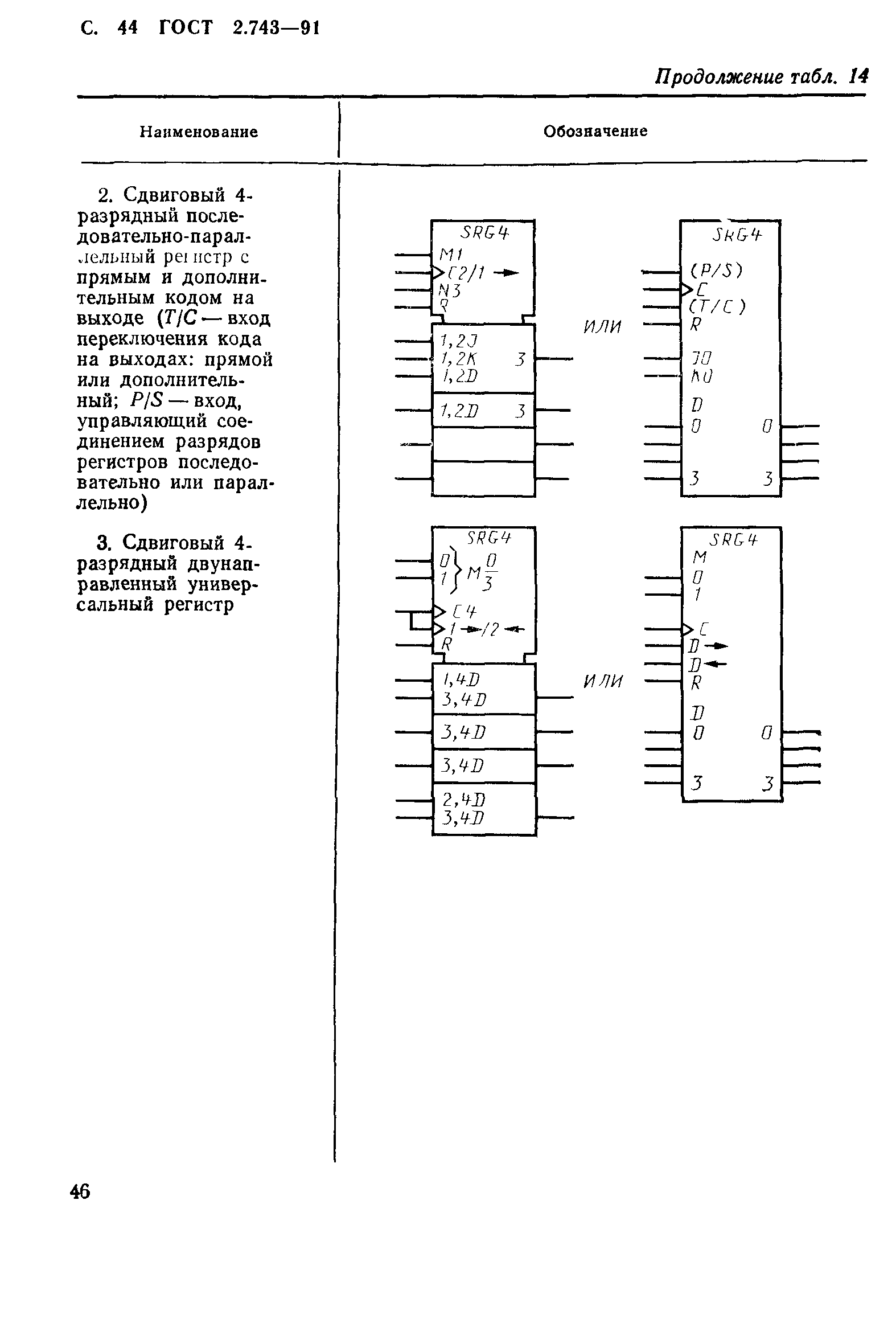

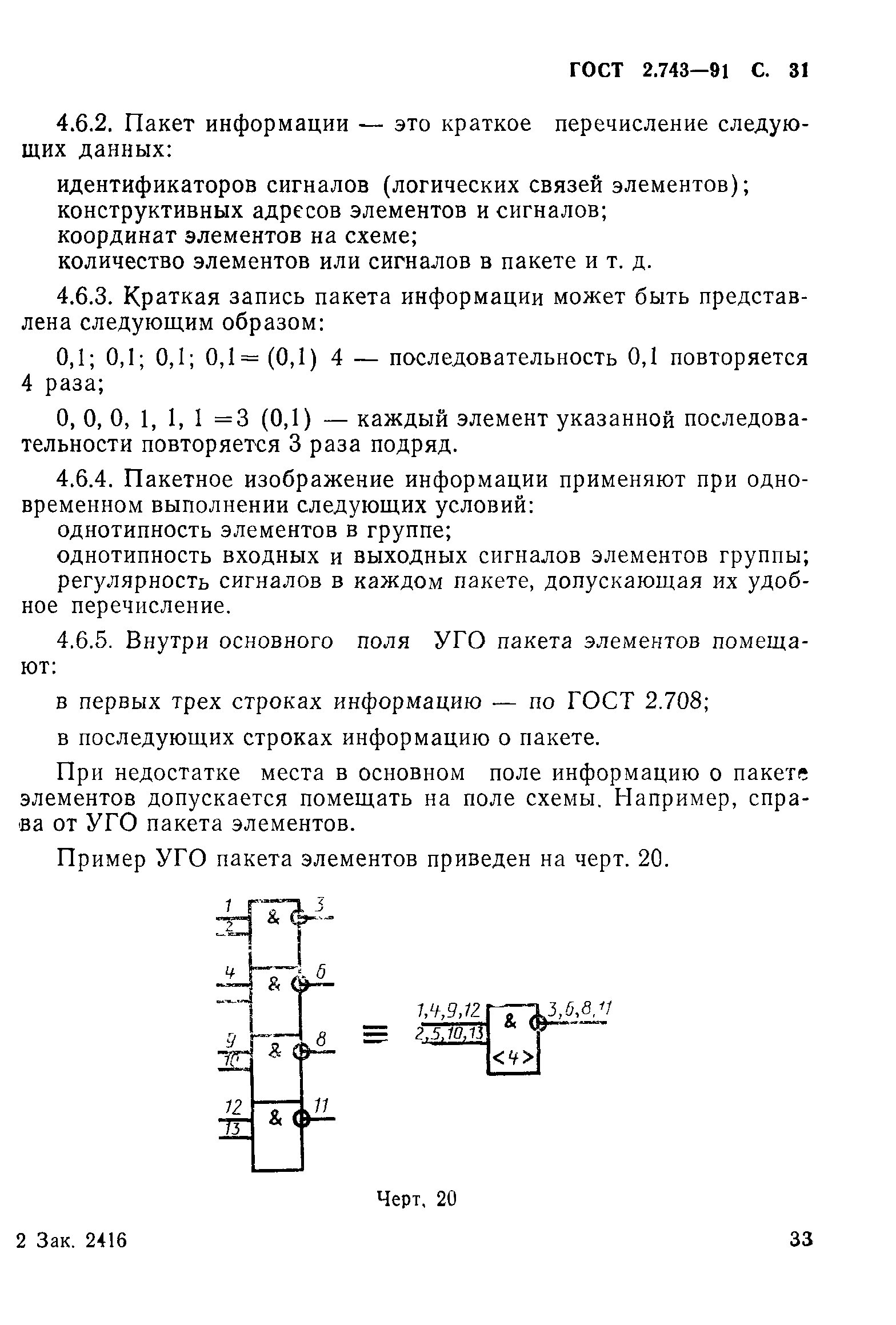

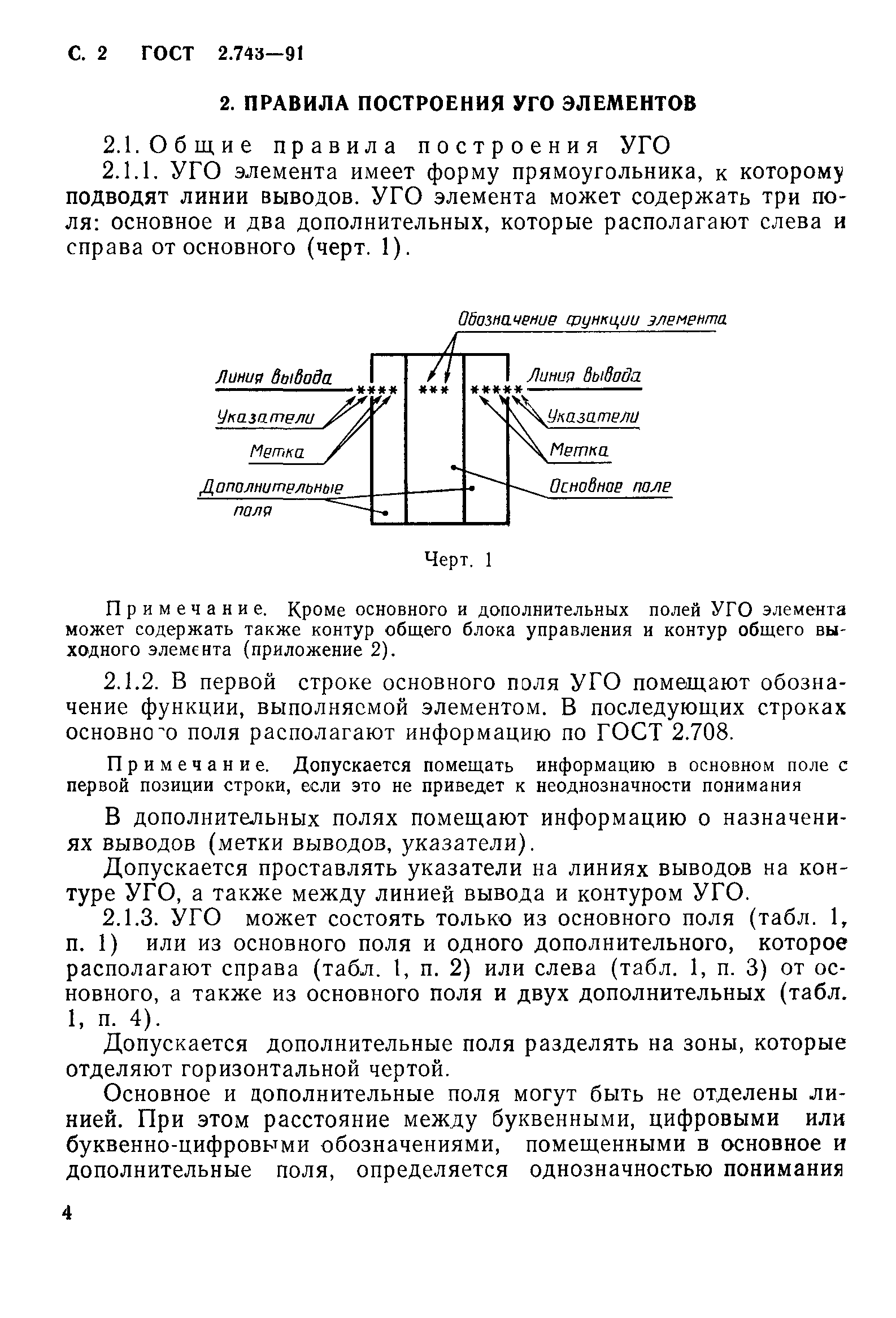

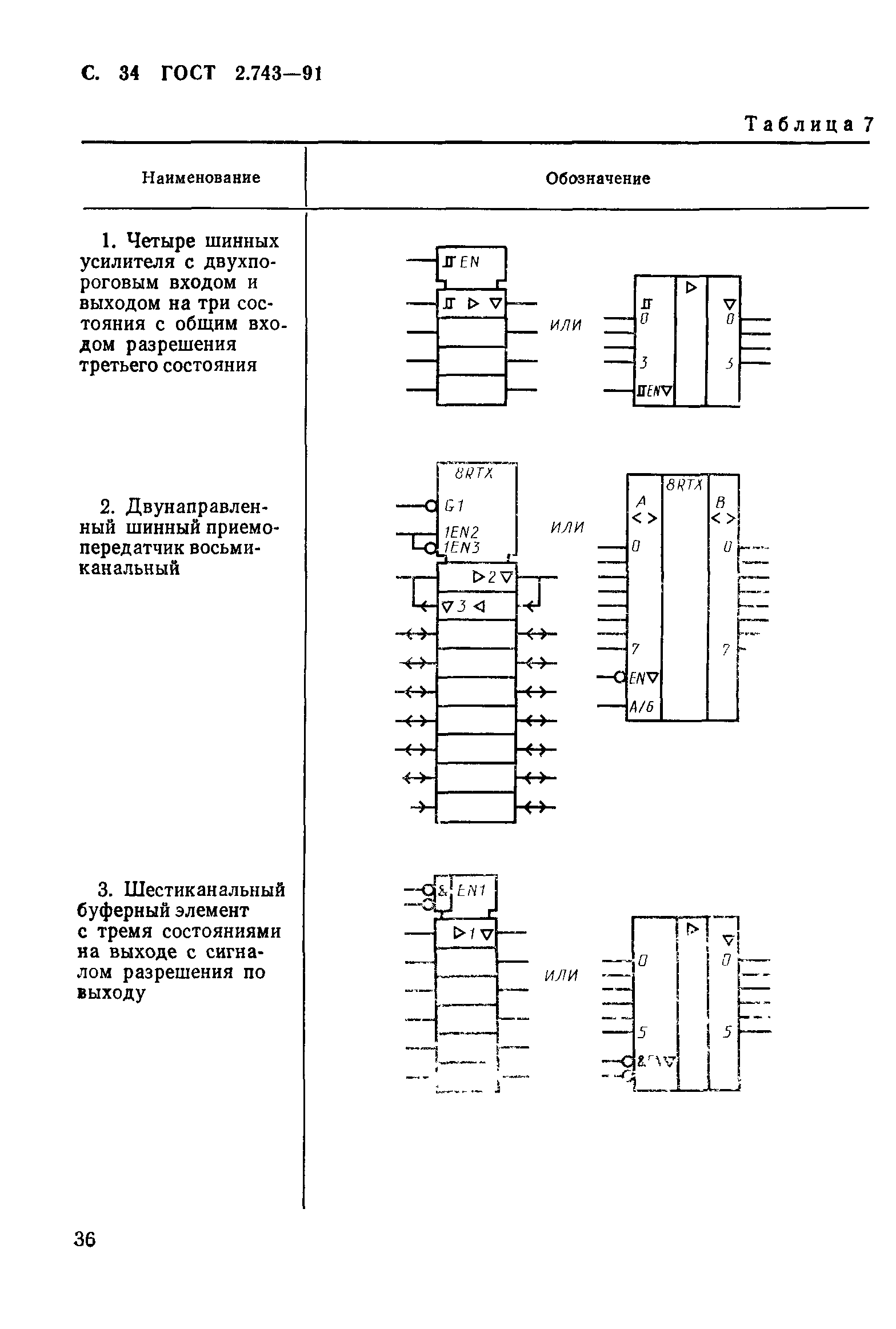

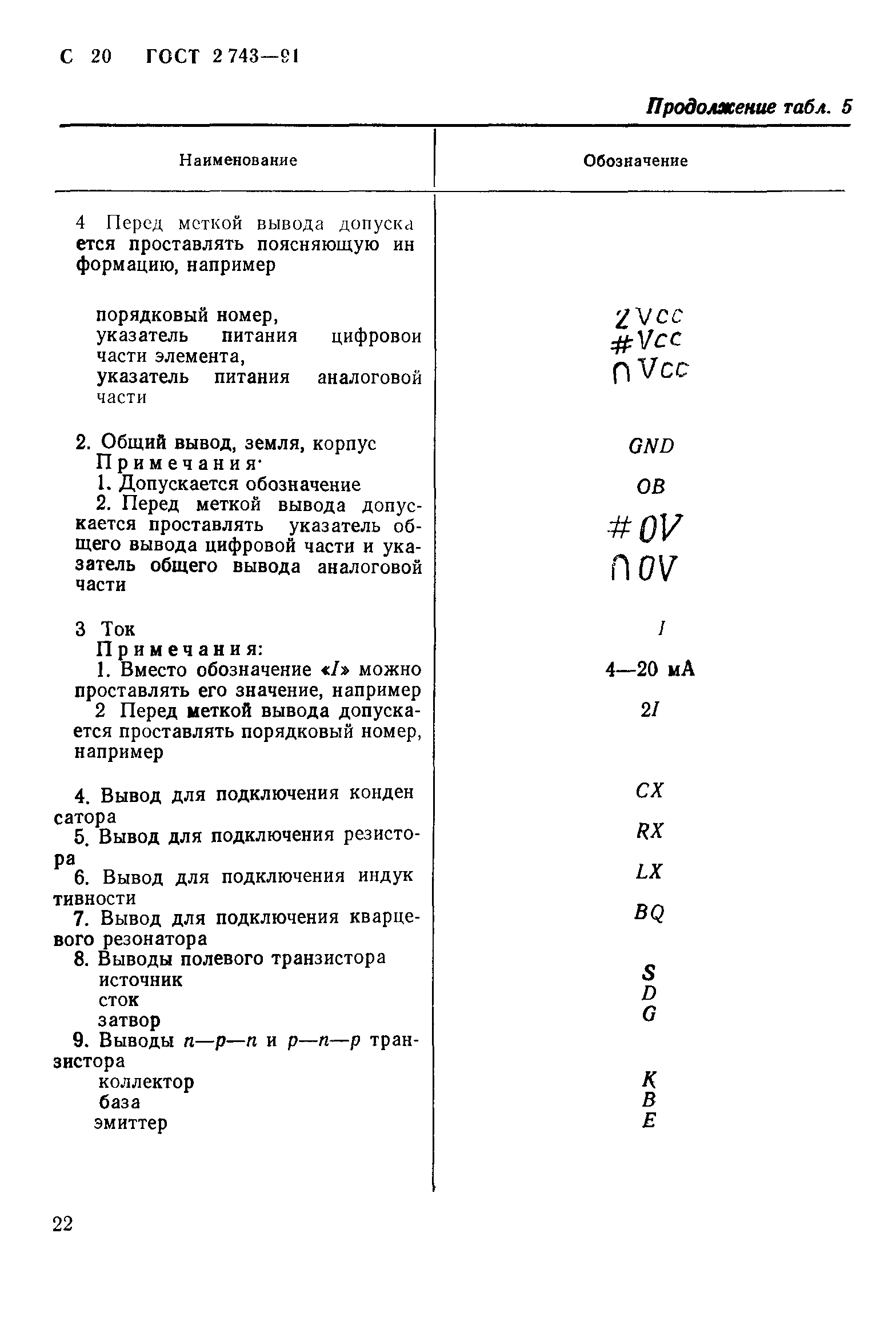

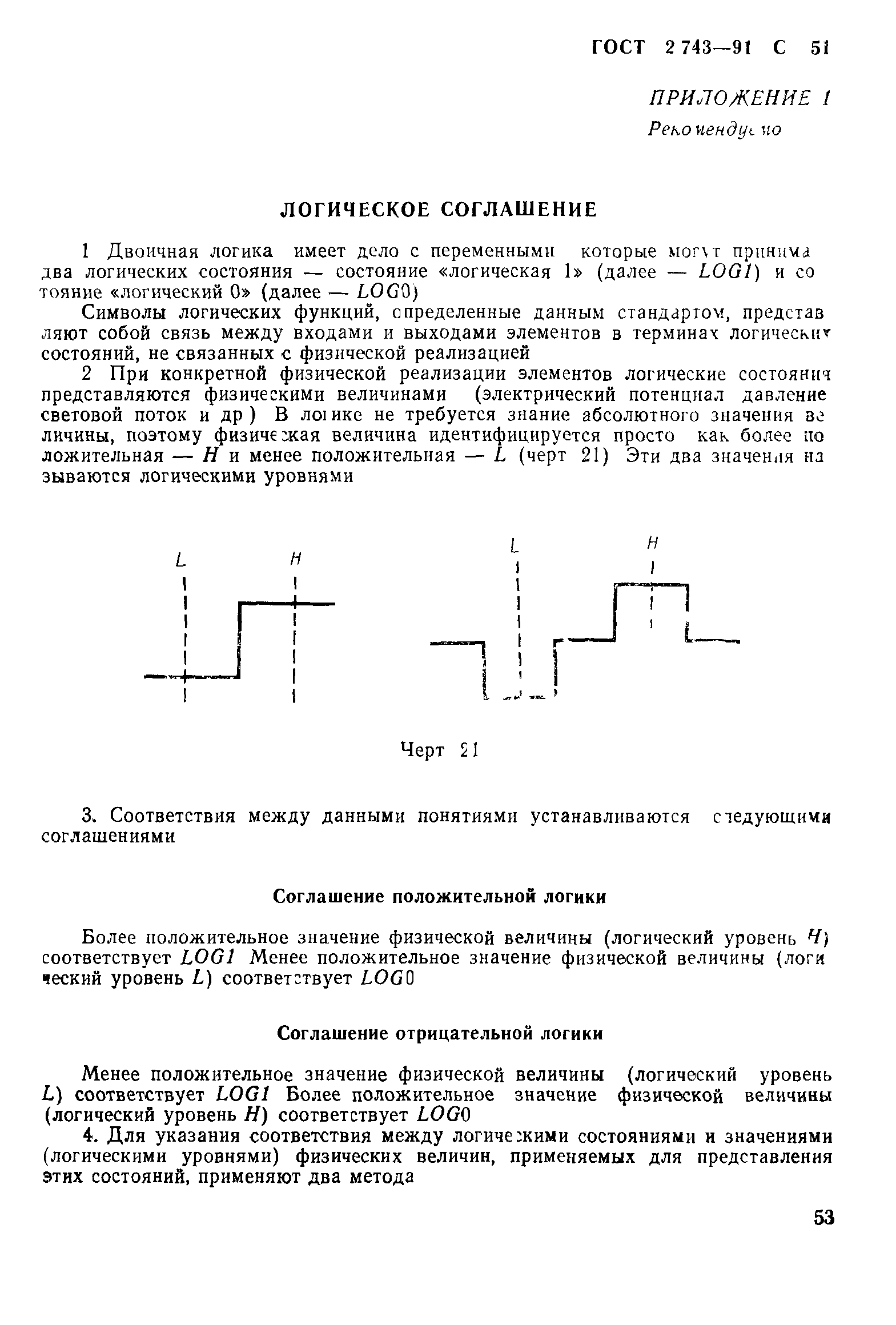

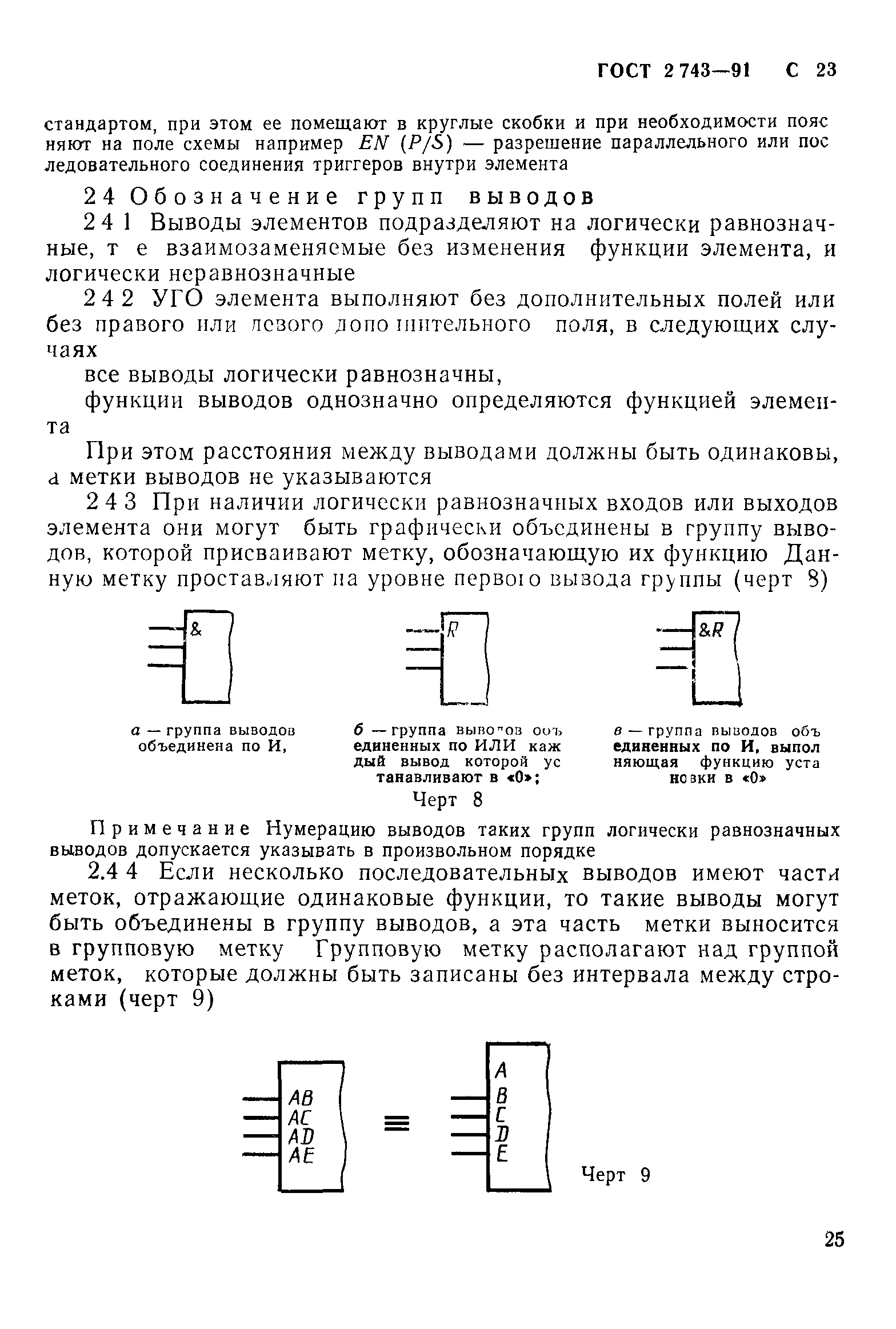

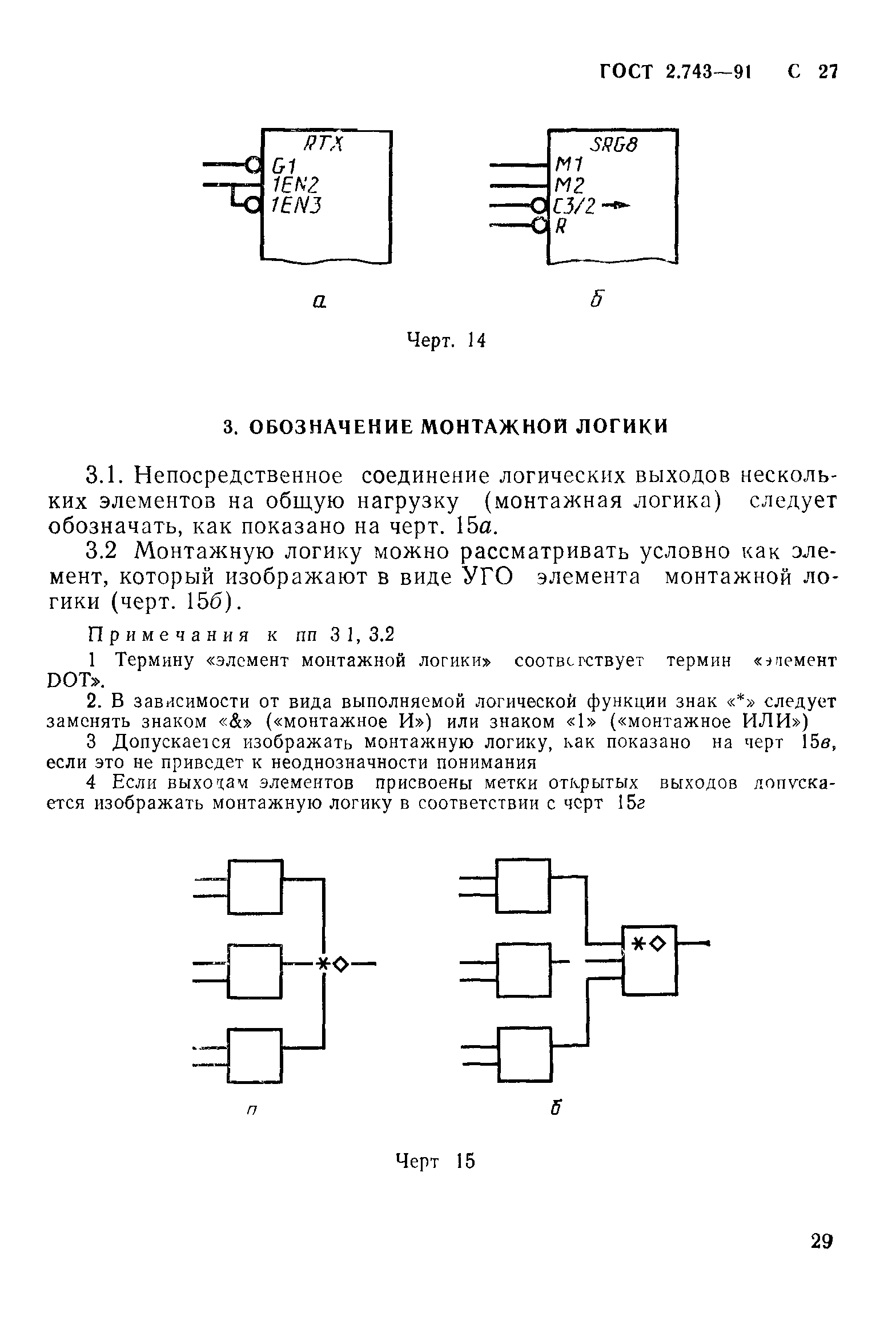

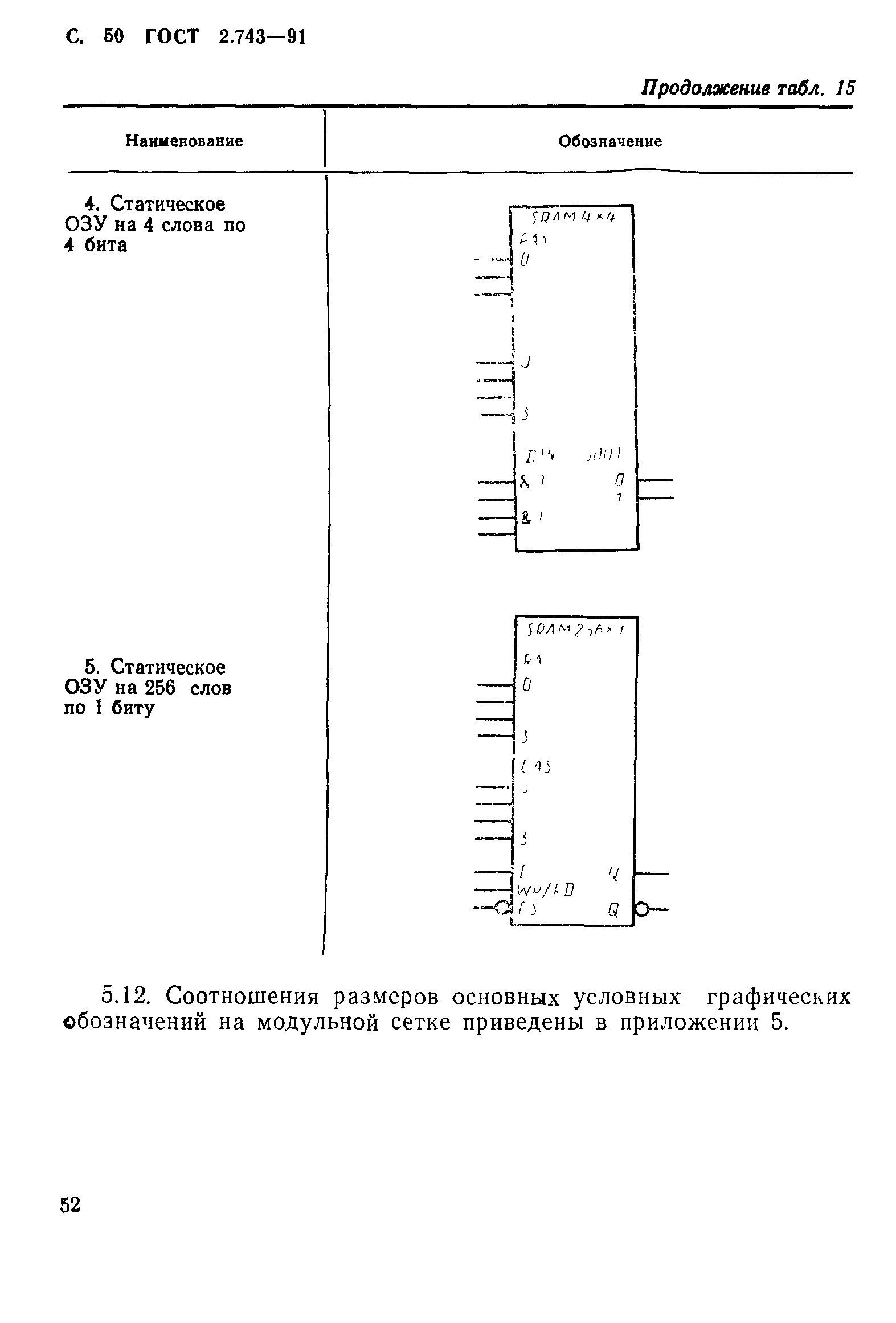

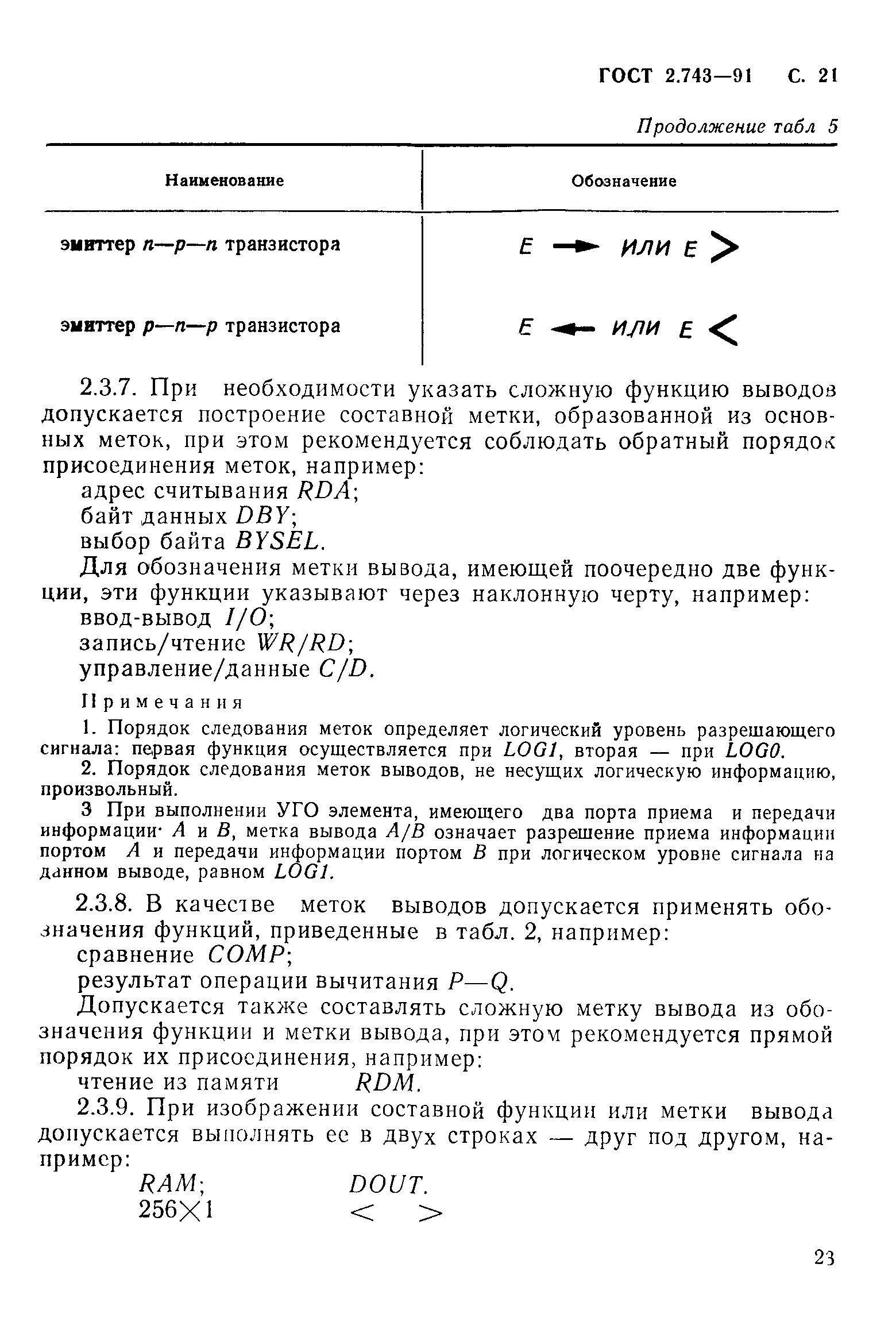

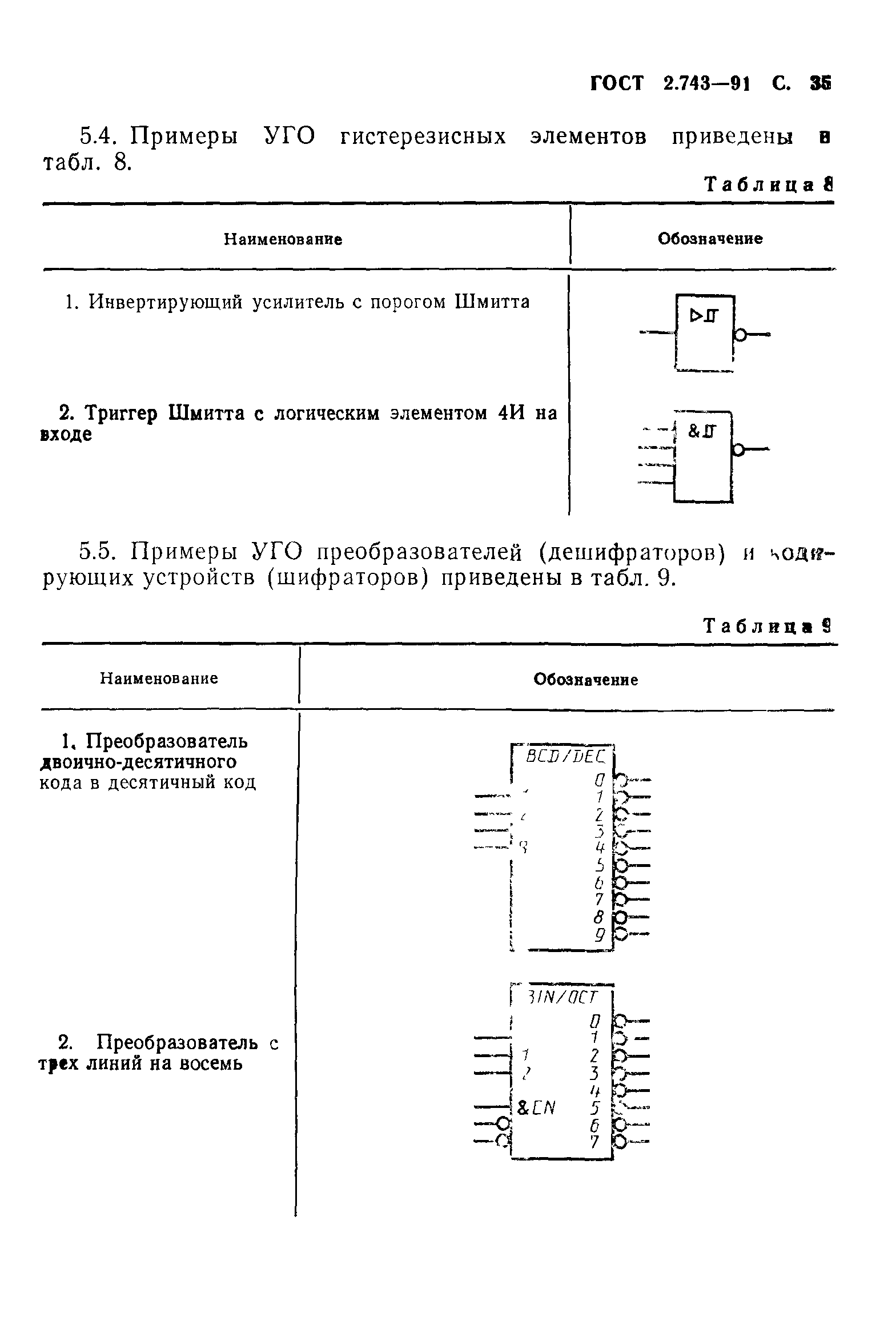

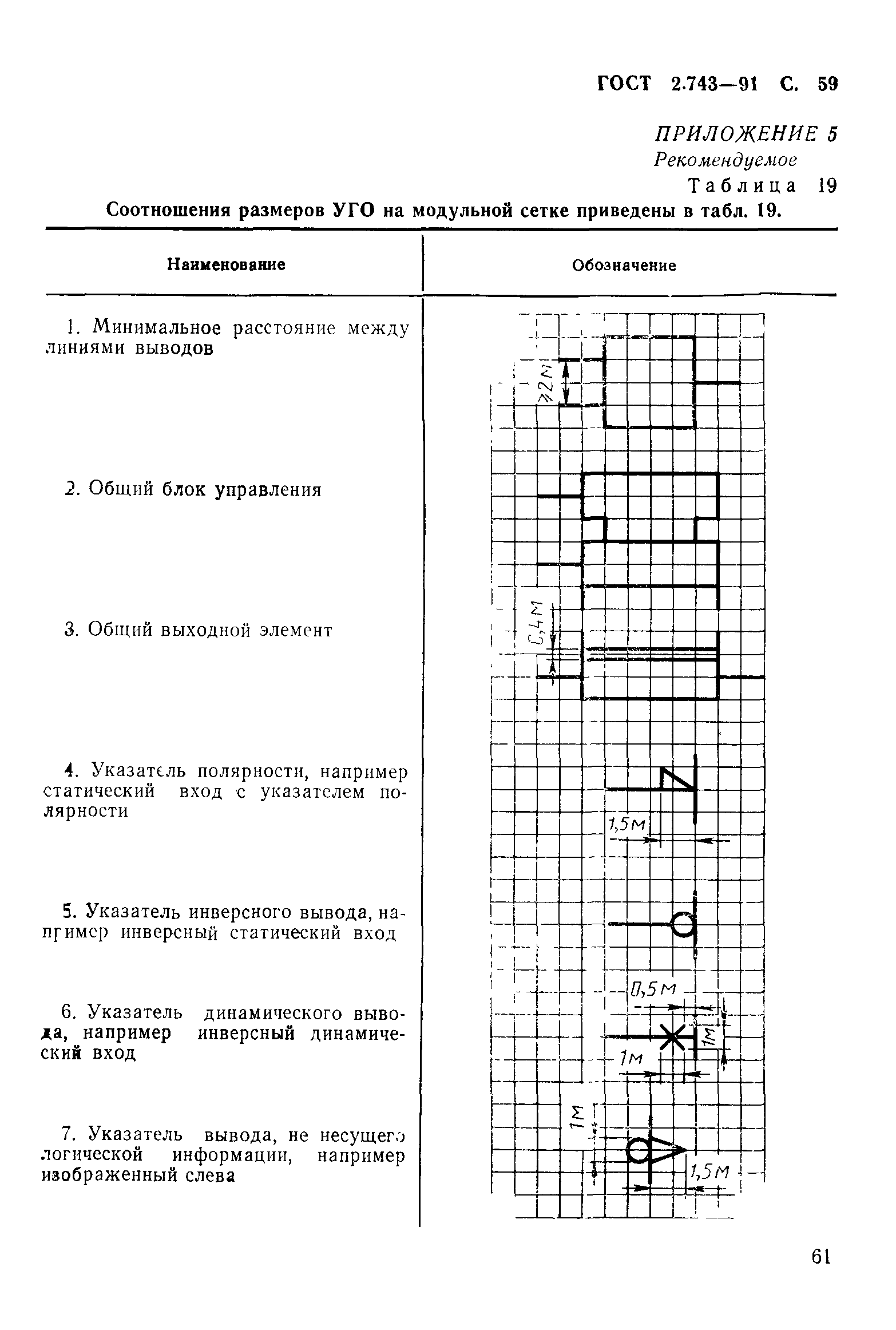

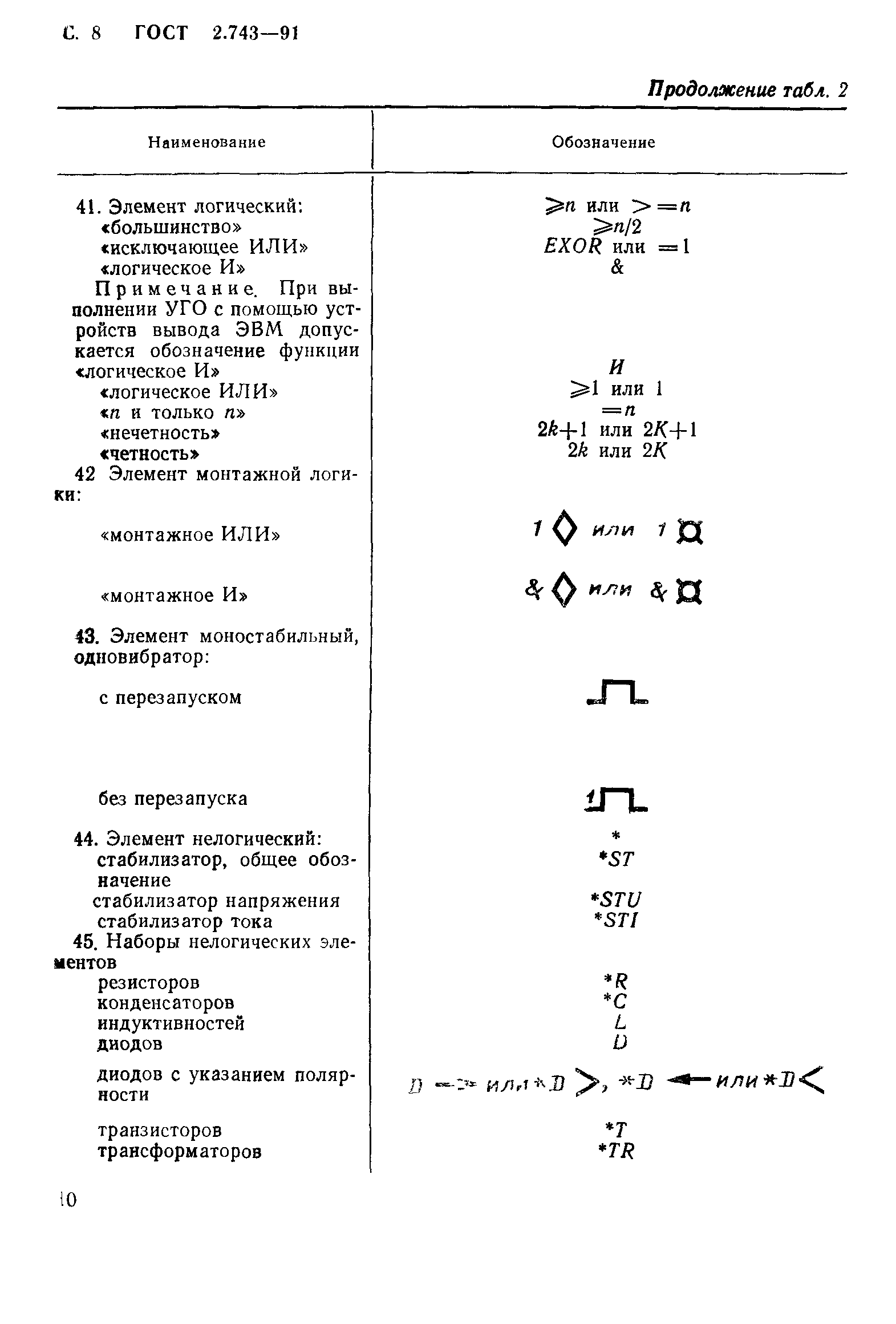

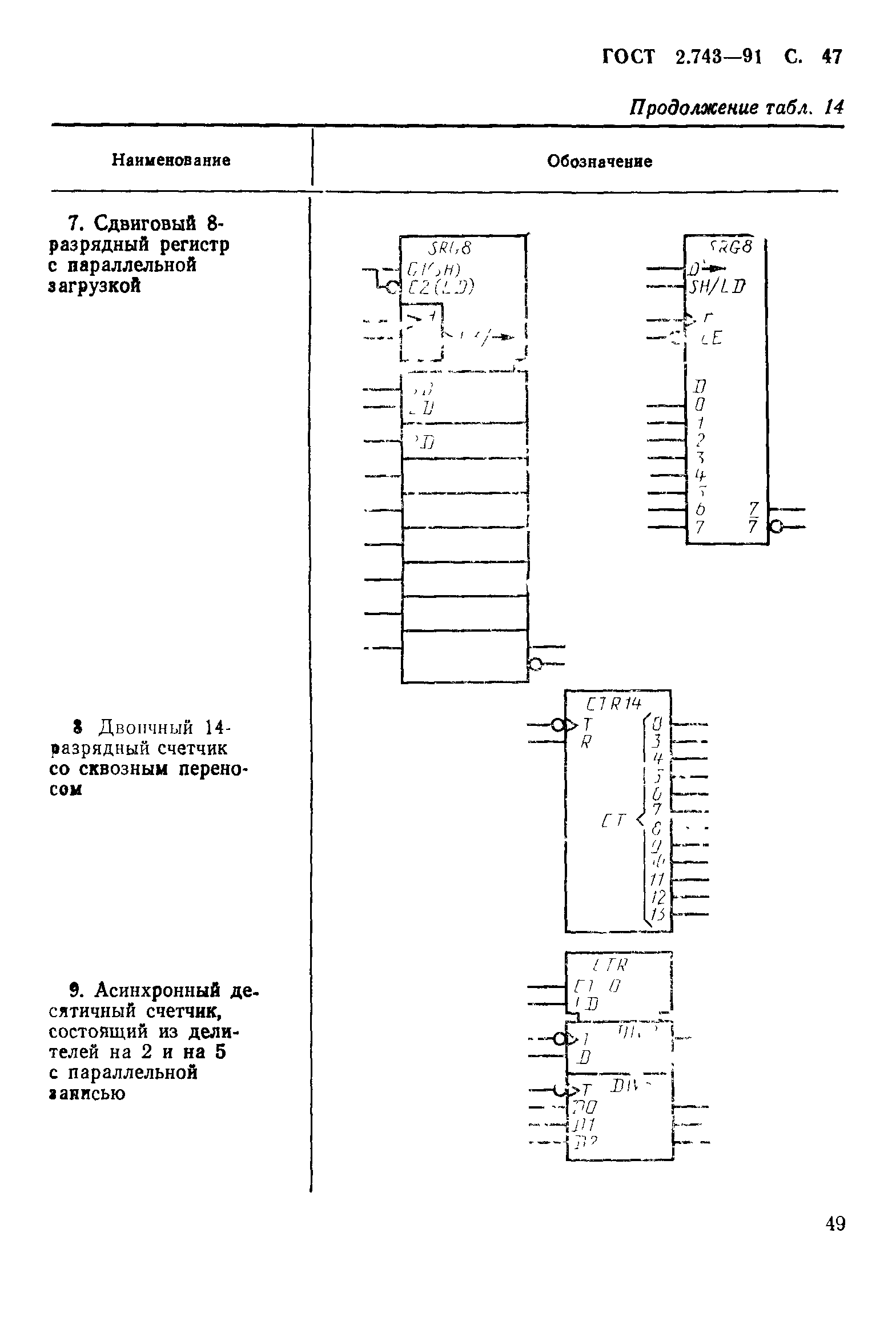

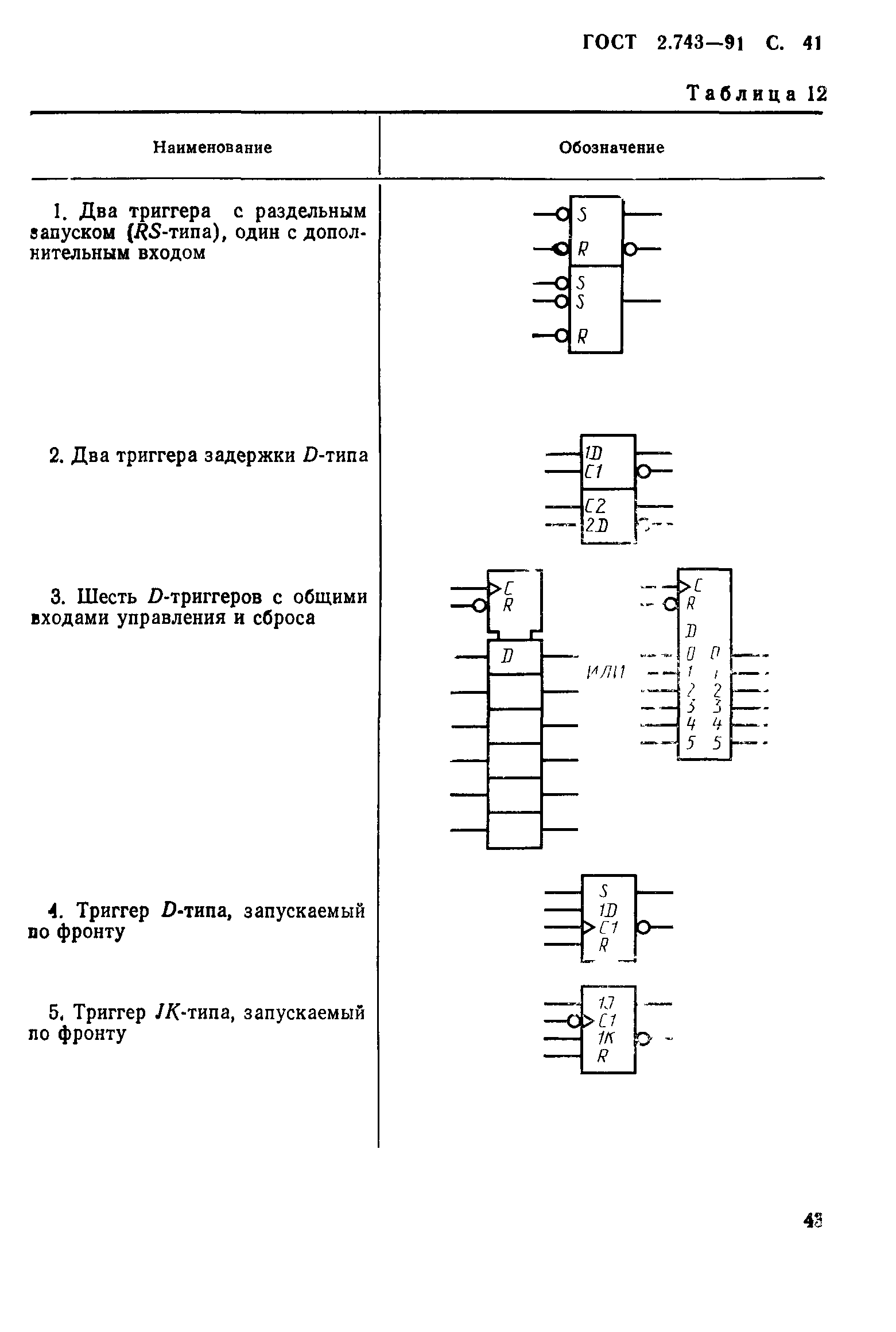

Оглавление:	1 Общие положения 2 Правила построения УГО элементов    2.1 Общие правила построения УГО    2.2 Обозначения функций элементов    2.3 Обозначение выводов элементов    2.4. Обозначение групп выводов    2.5 Взаимосвязь выводов 3 Обозначение монтажной логики 4 Сокращенное обозначение групп УГО 5 Примеры УГО элементов Приложение 1 Логическое соглашение Приложение 2 Обозначения контуров Приложение 3 Взаимосвязь выводов Приложение 4 Внутренние соединения Приложение 5
Разработан:	Госстандарт СССР
Утверждён:	23.12.1991 Госстандарт СССР (USSR Gosstandart 2375)
Издан:	Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 2.743-82 «ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники»
Нормативные ссылки:	ГОСТ 2.304-81 «Единая система конструкторской документации. Шрифты чертежные» ГОСТ 2.764-86 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации» ГОСТ 13.1.002-80 «Репрография. Микрография. Документы для съемки. Общие требования и нормы» ГОСТ 17021-88 «Микросхемы интегральные. Термины и определения» ГОСТ 2.708-81 «Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техники» ГОСТ 26975-86 «Микросборки. Термины и определения» ГОСТ 13.1.002-2003 «Репрография. Микрография. Документы для микрофильмирования. Общие требования и нормы»
