Скачать ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы

Дата актуализации: 10.08.2017

ГОСТ 2.113-75

Единая система конструкторской документации. Групповые и базовые конструкторские документы

Обозначение: ГОСТ 2.113-75
Обозначение англ: GOST 2.113-75
Статус:действует
Название рус.:Единая система конструкторской документации. Групповые и базовые конструкторские документы
Название англ.:Unified system for design documentation. Group and reference design documents
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1976
Область применения:Стандарт устанавливает правила выполнения и обращения групповых и базовых конструкторских документов на изделия всех отраслей промышленности.
Оглавление:1 Общая характеристика групповых и базовых документов
Разд. 2 (Исключен, Изм. № 5)
3 Правила записи наименований изделий в документах
4 Правила выполнения чертежей и схем
4.1 Выполнение групповых чертежей (схем)
4.2 Выполнение базовых чертежей (схем) и чертежей (схем) исполнений

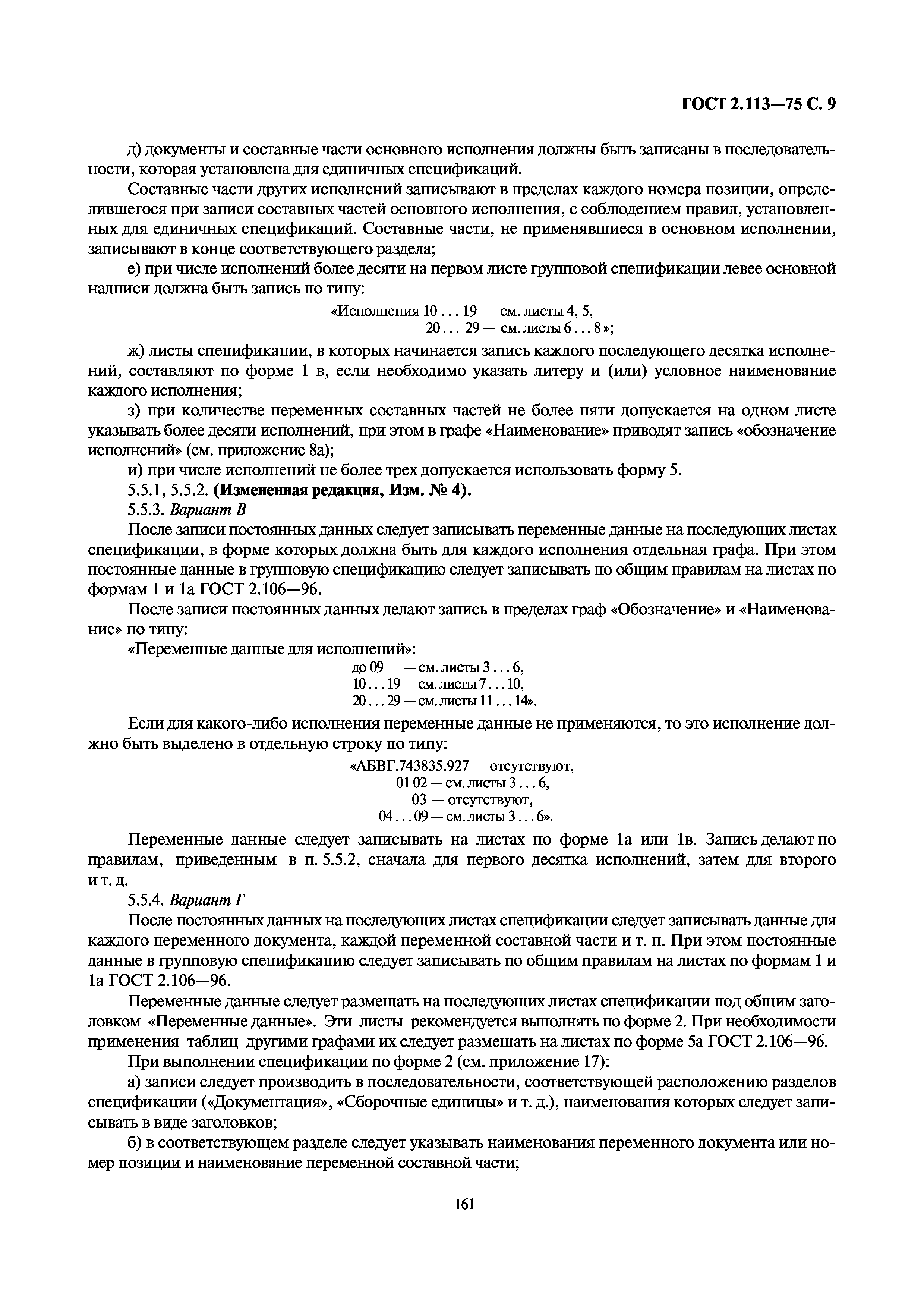

5 Правила выполнения спецификации

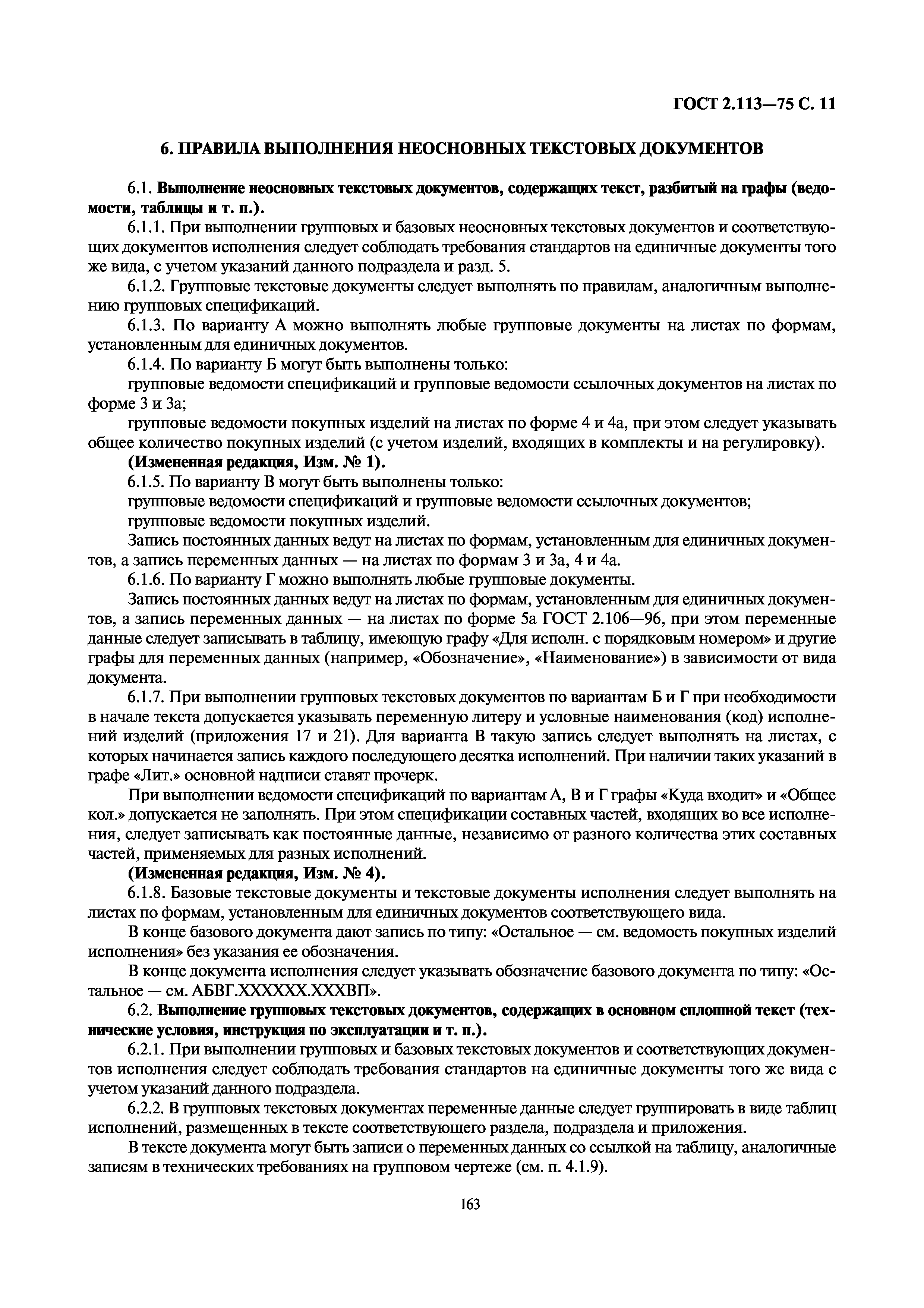

6 Правила выполнения неосновных текстовых документов
6.1 Выполнение неосновных текстовых документов, содержащих текст, разбитый на графы (ведомости, таблицы и т.п.)
6.2 Выполнение групповых текстовых документов, содержащих в основном сплошной текст (технические условия, инструкция по эксплуатации и т.п.)
7 Учет документов и применяемости исполнений
8 Преобразование единичного документа
Приложение 1 Термины и определения понятий, используемых в стандарте

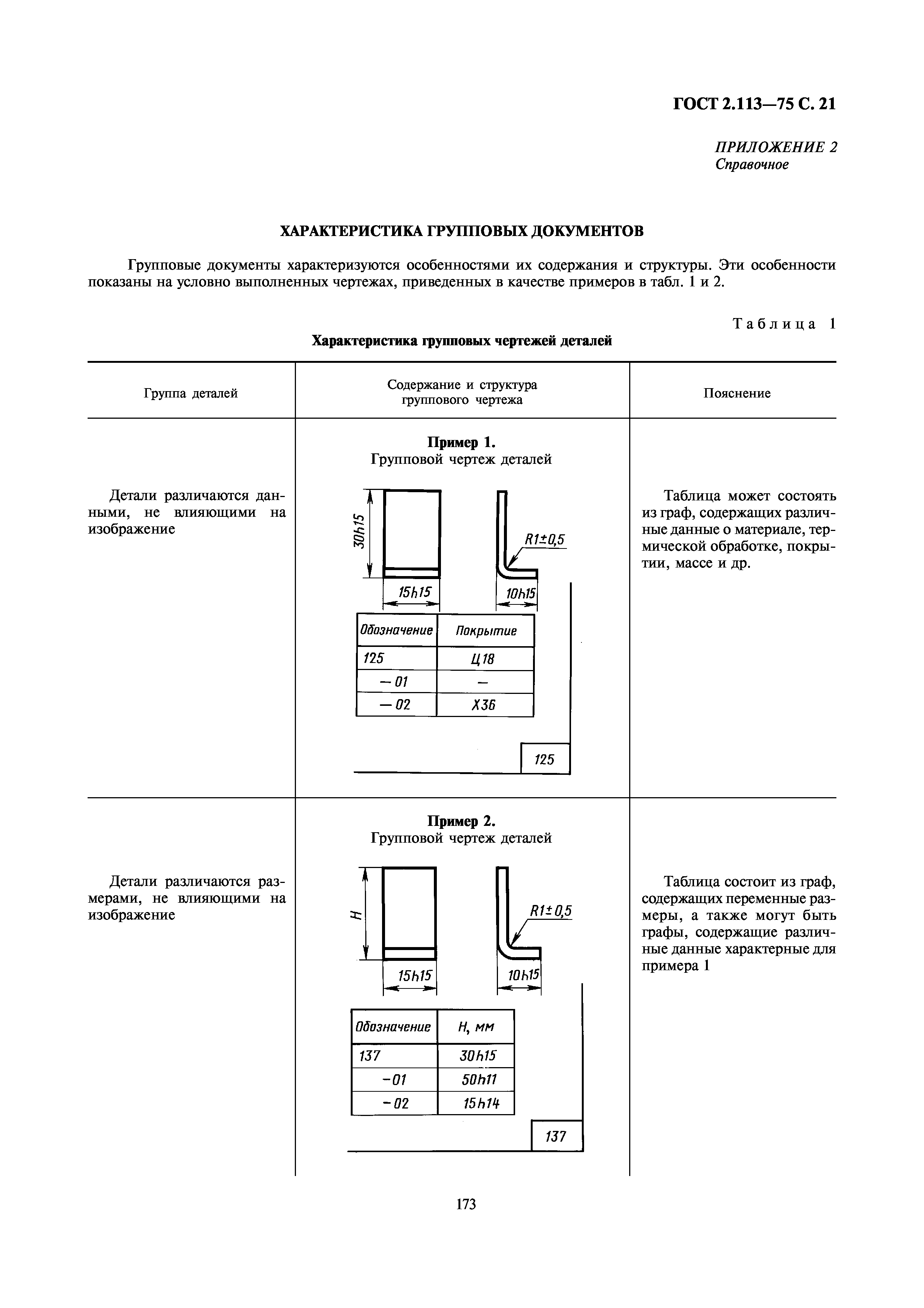

Приложение 2 Характеристики групповых документов
Приложение 3 Содержание и взаимосвязь при групповом способе выполнения документов
Приложение 4 Характеристика базовых документов и документов исполнения сборочных единиц
Приложение 5 Содержание и взаимосвязь документов при базовом способе их выполнения
Приложение 6 Пример оформления групповой спецификации по варианту А

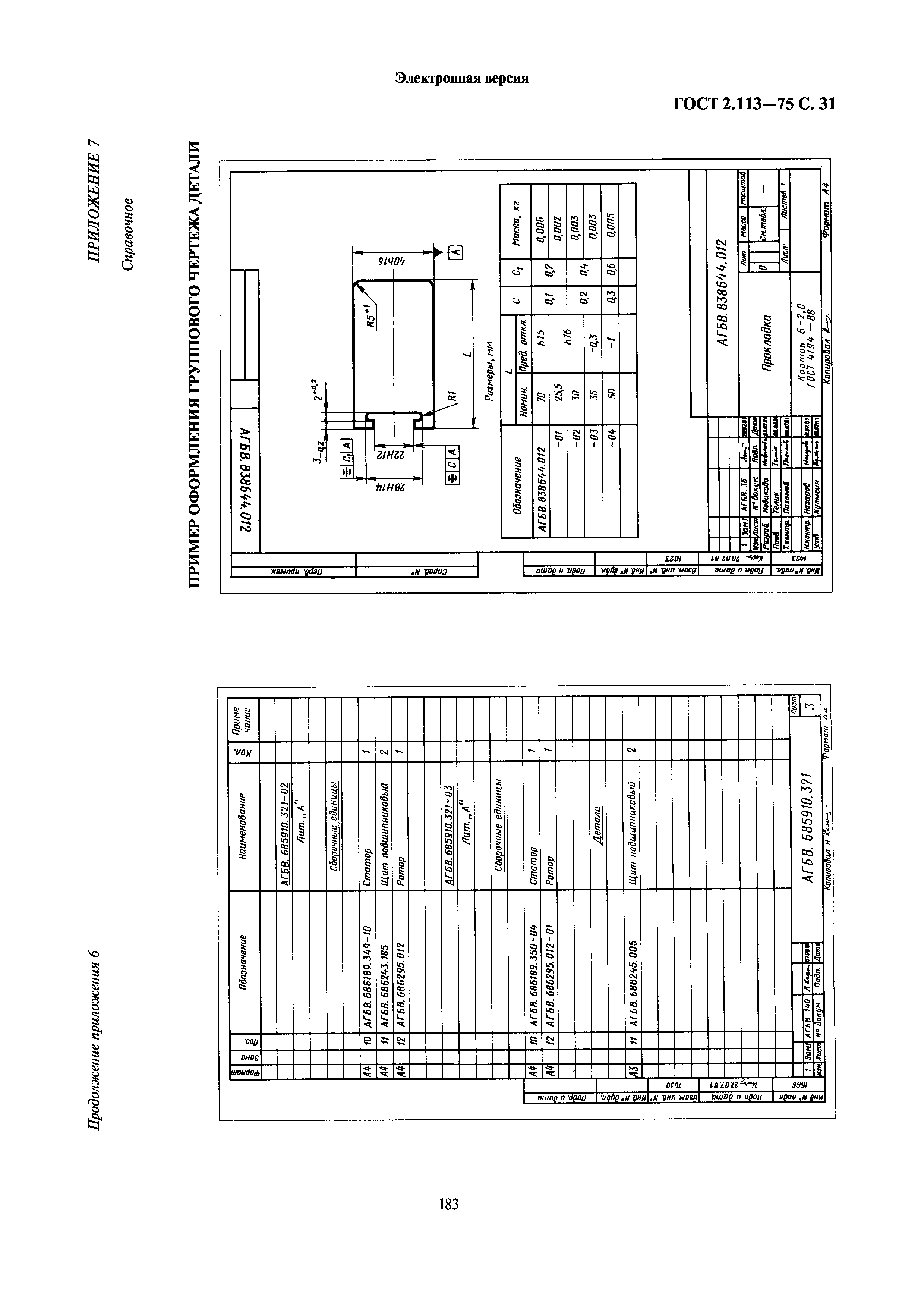

Приложение 7 Пример оформления группового чертежа детали
Приложение 8 Пример оформления групповой спецификации по варианту Б
Приложение 8а Пример оформления групповой спецификации при количестве исполнений более десяти
Приложение 9 Пример оформления группового сборочного чертежа
Приложение 10 Изображение исполнений

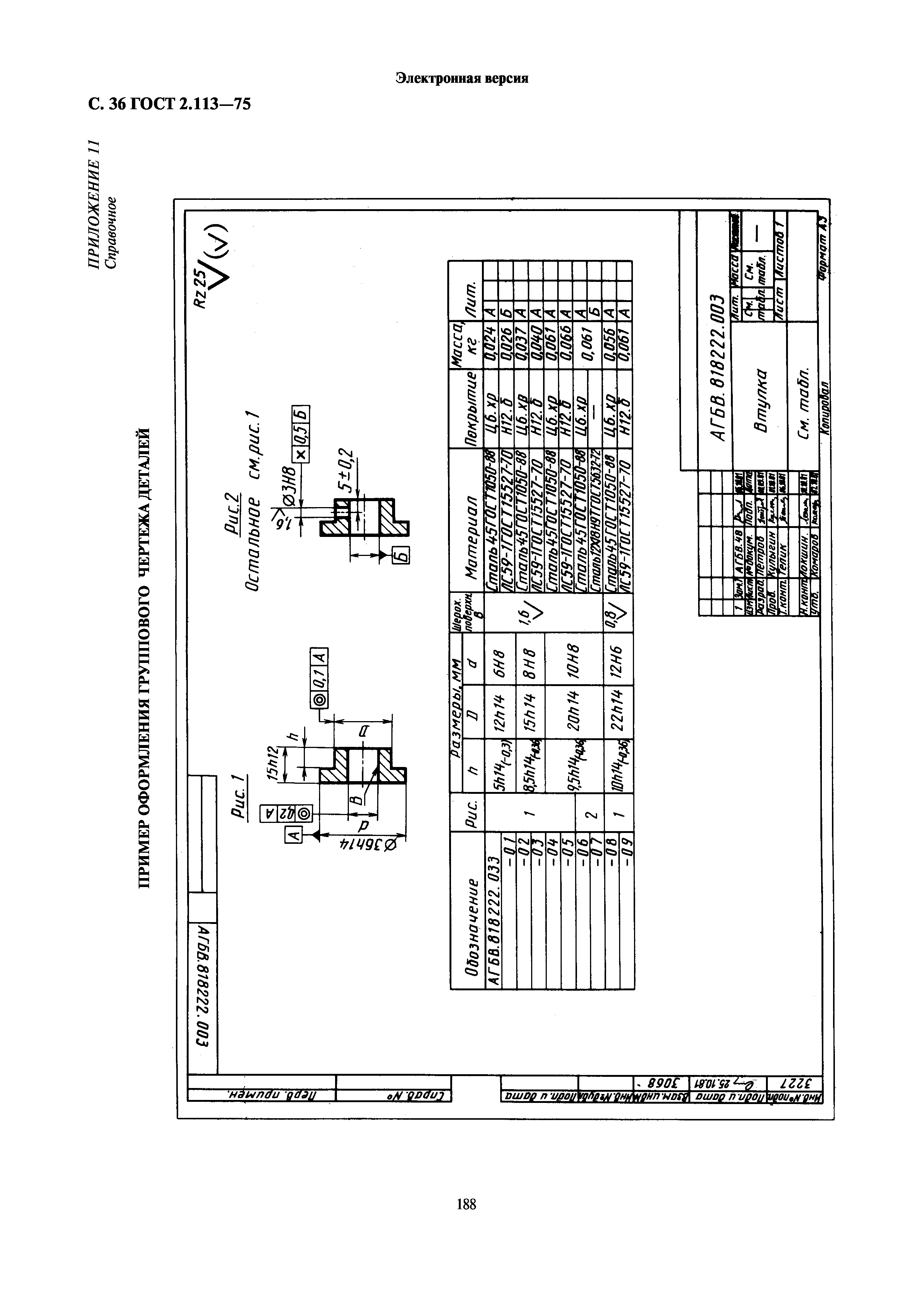

Приложение 11 Пример оформления группового чертежа деталей
Приложение 12 Пример оформления группового сборочного чертежа

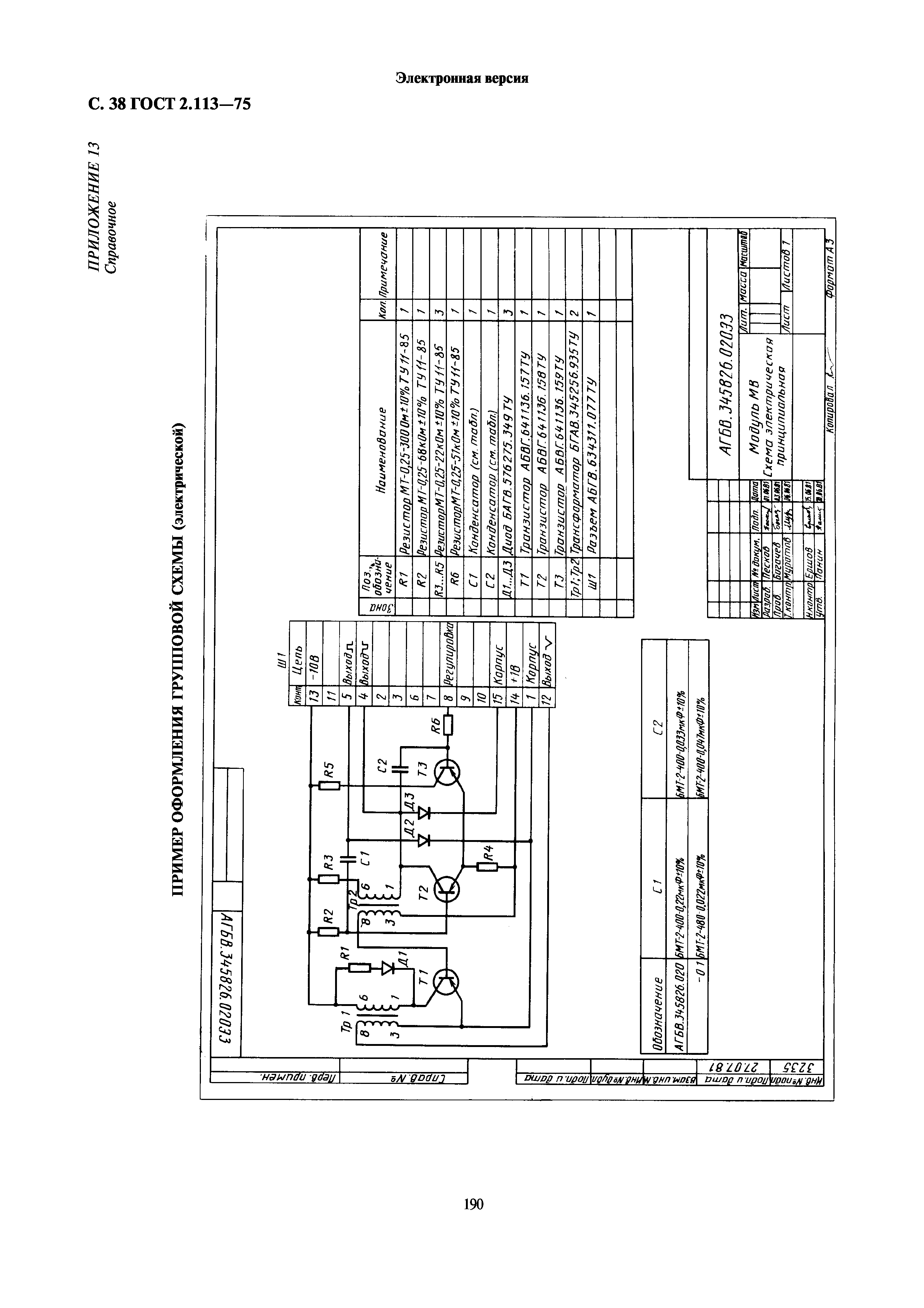

Приложение 13 Пример оформления групповой схемы (электрической)
Приложение 14 Пример оформления группового чертежа деталей
Приложение 15 Пример оформления группового чертежа деталей (зеркальное отражение)
Приложение 16 Пример оформления таблиц исполнений для деталей, обозначенных с применением дополнительного номера исполнения
Приложение 17 Пример оформления групповой спецификации по варианту Г (последующие листы)
Приложение 18 Пример оформления групповой спецификации по варианту Г с применением дополнительных номеров исполнений (последующие листы)
Приложение 19 Пример оформления базовой спецификации
Приложение 20 Пример оформления спецификации исполнения
Приложение 21 Пример оформления групповой ведомости спецификации по варианту Б
Приложение 22 Пример преобразования единичного конструкторского документа в групповой
Приложение 23 Общие рекомендации и ограничения применения различных способов и вариантов выполнения документов
Утверждён:31.01.1975 Госстандарт СССР (USSR Gosstandart 289)
Издан: ИПК Издательство стандартов (1999 г. )
ИПК Издательство стандартов (2001 г. )
ИПК Издательство стандартов (2002 г. )
Расположен в:Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
