РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

Комплекс измерительно-вычислительный ИМЦ-03

Методика поверки

МИ 2587-2005

Казань - 2005 г.

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНА

ЗАО «ИМС Инжиниринг»

ИСПОЛНИТЕЛИ:

Усманов Р.Х., Аблина Л.В., Приймак Е.Н.

2 РАЗРАБОТАНА

ФГУП ВНИИР

ИСПОЛНИТЕЛИ:

Проккоев В.В., Шуляк Л.Я., Анисимова Е.А.

3 УТВЕРЖДЕНА

ФГУП ВНИИР 21.09.2005 г.

4 ЗАРЕГИСТРИРОВАНА

ФГУП ВНИИМС 02.12.2005 г.

4 ВЗАМЕН

МИ 2587-2000

СОДЕРЖАНИЕ

1 Область применения. 2

2 Обозначения и сокращения. 2

3 Операции поверки. 2

4 Средства поверки. 3

5 Требования безопасности. 3

6 Условия поверки. 3

7 Подготовка к поверке. 4

8 Проведение поверки. 4

9 Обработка результатов измерений. 8

10 Оформление результатов поверки. 14

Приложение А Схемы подключения УПВА к ИВК.. 14

Приложение Б Форма протокола поверки ИВК.. 15

Приложение В Форма протокола проверки алгоритмов вычислений ИВК.. 17

Приложение Г Справочные данные. 19

Библиография. 20



Рекомендация

Государственная система обеспечения единства измерений.

Комплекс измерительно-вычислительный ИМЦ-03.

Методика поверки.

МИ 2587-2005

1 Область применения

Настоящая рекомендация распространяется на комплекс измерительно-вычислительный ИМЦ-03, предназначенный для преобразования входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин (объем и масса жидких продуктов) и для определения метрологических характеристик преобразователей расхода.

Настоящая рекомендация устанавливает методику первичной и периодической поверок ИВК ИМЦ-03.

Межповерочный интервал: не более одного года.

2 Обозначения и сокращения

В настоящей рекомендации приняты следующие обозначения и сокращения:

продукт - нефть и нефтепродукты;

система учета - система измерений количества и показателей качества продукта;

ИВК - измерительно-вычислительный комплекс ИМЦ-03;

БИЛ - блок измерительных линий;

ИЛ - измерительная линия;

БИК - блок измерений показателей качества;

ГХ - градуировочная характеристика;

MX - метрологические характеристики;

КМХ - контроль метрологических характеристик;

ПТ - преобразователь температуры;

ПД - преобразователь давления;

ПП - преобразователь плотности;

ПР - преобразователь расхода;

ПОР - преобразователь объемного расхода;

ПМР - преобразователь массового расхода;

ЭПР - эталонный преобразователь расхода;

ЭПОР - эталонный преобразователь объемного расхода;

ЭПМР - эталонный преобразователь массового расхода;

КПР - контрольный преобразователь расхода;

КПОР - контрольный преобразователь объемного расхода;

КПМР - контрольный преобразователь массового расхода;

ПУ - поверочная установка;

ТПУ - трубопоршневая поверочная установка;

КП - компакт-прувер;

УПВА - устройство для поверки вторичной аппаратуры.

3 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Обязательность проведения операций поверки определяется номенклатурой системы учета, в состав которой входит ИВК, и прикладными задачами, которые реализует ИВК в данной системе учета.

Таблица 1

Наименование операции

Номер пункта рекомендации

Проведение операции

при первичной поверке

при периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Определение метрологических характеристик

3.1 Определение погрешности измерений входных электрических сигналов:







- постоянного тока;

8.3.1, 9.1.1

Да

Да

- периода и частоты импульсного сигнала;

8.3.2, 9.1.2

Да

Да

- количества импульсов;

8.3.3, 9.1.3

Да

Да

- количества импульсов за интервал времени;

8.3.4, 9.1.4

Да

Да

- отношения количества импульсов за интервал времени.

8.3.5, 9.1.5

Да

Да

3.2 Определение погрешности преобразования входных электрических сигналов в значения величин:







- объема продукта (для систем учета с ПОР);

9.2.1

Да

Да

- массы продукта (для систем учета с ПОР и ПП);

9.2.2.1

Да

Да

- массы продукта (для систем учета с ПМР);

9.2.2.2

Да

Да

- коэффициента преобразования ПОР при поверке (КМХ);

9.2.3

Да

Да

- коэффициента преобразования ПМР при поверке (КМХ).

9.2.4

Да

Да

4 Проверка алгоритмов вычислений:







- температуры, давления, плотности продукта, объемной доли воды в продукте;

8.4.2

Да

Нет

- объема и массы продукта;

8.4.3

Да

Нет

- коэффициента преобразования ПР при поверке (КМХ) по ПУ;

8.4.4

Да

Нет

- коэффициента преобразования ПР при поверке (КМХ) по ЭПР (КПР).

8.4.5

Да

Нет

4 Средства поверки

При проведении поверки применяют следующие основные и вспомогательные средства поверки:

- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА по ТУ 4221.011.11414740-2000;

- термометр метеорологический стеклянный по ГОСТ 112, диапазон измерений от 0 °С до 100 °С;

- психрометр аспирационный по ТУ 52-07-ГРПИ-405132-001-92.

Допускается применение других средств поверки с аналогичными или лучшими метрологическими характеристиками.

Средства поверки должны иметь действующие свидетельства о поверке или поверительные клейма.

5 Требования безопасности

5.1 При проведении поверки соблюдают требования, определяемые:

- Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016 РД 153-34.0-03.150-2000;

- Правилами технической эксплуатации электроустановок потребителей;

- Требованиями безопасности при эксплуатации ИВК и применяемых средств поверки, приведенными в эксплуатационной документации.

5.2 К проведению поверки допускают лиц с техническим образованием не ниже среднего, аттестованных в качестве поверителя, имеющих группу по электробезопасности не ниже III, изучивших настоящую рекомендацию и эксплуатационную документацию на средства поверки и измерительно-вычислительный комплекс ИМЦ-03, прошедших инструктаж по технике безопасности.

6 Условия поверки

При проведении поверки соблюдают следующие условия:

- температура окружающего воздуха, °С

от 15 до 25;

- атмосферное давление, кПа

от 84 до 106;

- относительная влажность воздуха, %

от 30 до 80;

- напряжение питания, В

от 198 до 242;

- частота питания переменного тока, Гц

от 49,6 до 50,4;

- отсутствие вибрации, ударов и магнитного поля, кроме земного

от 15 до 25;

7 Подготовка к поверке

7.1 Перед проведением поверки выполняют следующие подготовительные работы:

- проверяют правильность монтажа ИВК в соответствии с документом «Комплекс измерительно-вычислительный ИМЦ-03. Альбом схем» из комплекта эксплуатационной документации на ИВК;

- включают и прогревают средства поверки и ИВК не менее 30 минут.

7.2 При подготовке к проверке алгоритмов вычислений в ИВК вводят необходимые для вычислений данные.

Ввод данных выполняют руководствуясь документом «Комплекс измерительно-вычислительный ИМЦ-03. Руководство оператора» из комплекта эксплуатационной документации.

7.2.1 При подготовке к проверке алгоритмов вычислений температуры, давления, плотности продукта и объемной доли воды в продукте (для систем учета сырой нефти) в ИВК вводят следующие данные:

- ГХ ПТ и ПД, установленных в ИЛ (для систем учета с ПОР);

- ГХ ПТ и ПД, установленных в БИК;

- ГХ ПТ и ПД, установленных на входе и выходе ПУ;

- ГХ ПТ и ПД, установленных в ИЛ с ЭПР (КПР) (для систем учета с ЭПОР (КПОР));

- ГХ ПП;

- ГХ влагомера.

7.2.2 При подготовке к проверке алгоритмов вычислений объема и массы продукта в ИВК дополнительно вводят следующие данные:

- ГХ ПР.

7.2.3 При подготовке к проверке алгоритмов вычислений коэффициента преобразования ПР при поверке (КМХ) по ПУ в ИВК дополнительно вводят следующие данные:

- паспортные данные ПУ;

- характеристики материала стенок ПУ;

- ГХ ПТ для измерений температуры инварового стержня КП (для систем учета с КП).

7.2.4 При подготовке к проверке алгоритмов вычислений коэффициента преобразования ПР при поверке (КМХ) по ЭПР (КПР) в ИВК дополнительно вводят следующие данные:

- ГХ ЭПР (КПР).

8 Проведение поверки

8.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемого ИВК следующим требованиям:

- комплектность ИВК соответствует эксплуатационной документации ИВК;

- надписи и обозначения на ИВК четкие и соответствуют эксплуатационной документации;

- отсутствуют механические повреждения, препятствующие применению.

8.2 Опробование

При опробовании подключают имитатор сигналов первичных преобразователей (УПВА) и проверяют правильность прохождения сигналов в ИВК.

Подключения выполняют в соответствии со схемами, приведенными в приложении А. Изменяя сигналы имитатора, убеждаются в наличии их ввода и обработки, контролируя изменение значений параметров на дисплее ИВК.

8.3 Определение метрологических характеристик

8.3.1 Определение погрешности измерений постоянного тока проводят при наличии в системе учета преобразователей с токовыми выходами.

Определение погрешности измерений постоянного тока проводят для каждого токового входа ИВК при значениях тока 4, 12 и 20 мА (допускается задавать другие значения тока) в следующей последовательности:

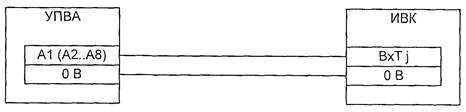

- поочередно подключают токовый выход УПВА к токовым входам ИВК (см. рисунок А.1 приложения А);

- поочередно задают на токовом выходе УПВА вышеуказанные значения тока;

- проводят отсчет измеренных значений тока с дисплея ИВК;

- заносят полученные значения тока в таблицу 1.1 протокола поверки ИВК, форма которого приведена в приложении Б;

- проводят обработку результатов измерений в соответствии с 9.1.1.

8.3.2 Определение погрешности измерений периода и частоты импульсного сигнала проводят при наличии в составе системы учета преобразователей с частотными выходами.

Определение погрешности измерений периода и частоты импульсного сигнала проводят для всех импульсных входов ИВК при значениях периода 100 и 100000 мкс (допускается задавать другие значения периода) в следующей последовательности:

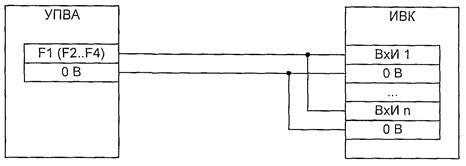

- подключают УПВА к ИВК согласно рисунку А.2 приложения А;

- поочередно задают на частотном выходе УПВА вышеуказанные значения периода;

- проводят отсчет измеренных значений периода с дисплея ИВК;

- заносят полученные значения периода в таблицу 1.2 протокола поверки ИВК, форма которого приведена в приложении Б;

- проводят обработку результатов измерений периода в соответствии с 9.1.2.

8.3.3 Определение погрешности измерений количества импульсов проводят при наличии в составе системы учета ПР с импульсными выходами.

Определение погрешности измерений количества импульсов проводят для всех импульсных входов ИВК в следующей последовательности:

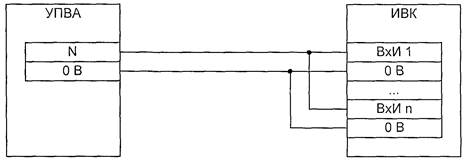

- подключают УПВА к ИВК согласно рисунку А.3 приложения А;

- задают на выходе «N» УПВА количество импульсов не менее 100000;

- задают на выходе «F4» УПВА значение частоты выходного сигнала 1000 Гц (допускается задавать другие значения частоты);

- нажимают кнопку «Sа» УПВА;

- проводят отсчет значений количества импульсов с дисплея ИВК после погасания светодиода «N» УПВА;

- заносят полученные значения количества импульсов в таблицу 1.3 протокола поверки ИВК, форма которого приведена в приложении Б;

- проводят не менее трех измерений;

- проводят обработку результатов измерений в соответствии с 9.1.3.

8.3.4 Определение погрешности измерений количества импульсов за интервал времени проводят при наличии в составе системы учета ПР с импульсными выходами и ПУ.

Определение погрешности измерений количества импульсов за интервал времени проводят по любому импульсному входу ИВК в следующей последовательности:

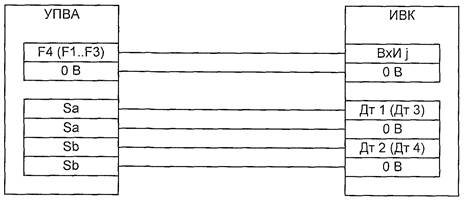

- подключают УПВА к ИВК согласно рисунку А.4 приложения А;

- задают на выходе «N» УПВА количество импульсов не менее 1000;

- задают на выходе «F4» УПВА значение частоты выходного сигнала 1000 Гц (допускается задавать другие значения частоты);

- начинают измерение в ИВК;

- нажимают кнопку «Sa» УПВА. При имитации двунаправленной ТПУ после срабатывания выхода «Sb» УПВА нажимают кнопку «Sb» .

- проводят отсчет измеренных значений количества импульсов за интервал времени с дисплея ИВК после окончания измерения;

- заносят полученные значения в таблицу 1.4 протокола поверки ИВК, форма которого приведена в приложении Б;

- проводят не менее трех измерений для каждой пары входов детекторов ПУ ИВК;

- проводят обработку результатов измерений в соответствии с 9.1.4.

8.3.5 Определение погрешности измерений отношения количества импульсов за интервал времени проводят при наличии в составе системы учета ПР с импульсными выходами и одного или нескольких ЭПР (КПР) с импульсным выходом.

Определение погрешности измерений отношения количества импульсов за интервал времени проводят по любым двум или более импульсным входам ИВК, в следующей последовательности:

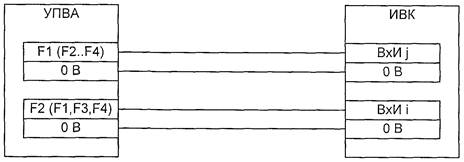

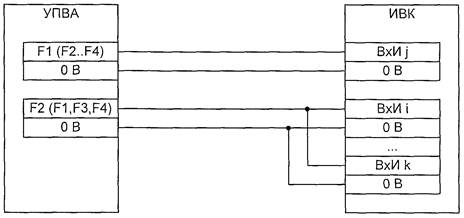

- подключают УПВА к ИВК согласно рисунку А.5 или А.6 приложения А;

- задают на одном частотном выходе УПВА (имитация выходного сигнала рабочего ПР) значение частоты выходного сигнала 1000 Гц (допускается задавать другие значения частоты);

- задают на другом частотном выходе УПВА (имитация выходного сигнала ЭПР (КПР)) значение частоты выходного сигнала 1001 Гц (допускается задавать другие значения частоты);

- задают в ИВК время измерения или количество импульсов от ЭПР (КПР) за время измерения;

- начинают измерение в ИВК;

- проводят отсчет измеренных значений количества импульсов с дисплея ИВК после окончания измерения;

- заносят полученные значения в таблицу 1.5 или 1.6 протокола поверки ИВК, форма которого приведена в приложении Б;

- проводят не менее трех измерений;

- проводят обработку результатов измерений в соответствии с 9.1.5.

8.4 Проверка алгоритмов вычислений

8.4.1 Проверку алгоритмов вычислений ИВК проводят в режиме имитации входных электрических сигналов: в расчетах вместо измеренных значений ИВК использует введенные вручную фиксированные значения входных электрических сигналов, соответствующие средним значениям параметров в системе учета в соответствии с таблицей 2.

Для имитации преобразователей с токовым выходом в ИВК задают значение входного тока IBX мА.

Для имитации преобразователей с частотным выходом в ИВК задаются количество импульсов за цикл измерения ΔN, ими, и длительность цикла измерения ΔТ, с. Из этих значений ИВК вычисляет значения частоты fBX, Гц и периода входного сигнала ТВХ, мкс.

Фиксированные значения входных сигналов определяют по ГХ имитируемых преобразователей.

Таблица 2

tПР, °С

tПП, °С

tПУвх, °С

tПУвых, °С

tЭПР, °С

PПР, МПа

PПП, МПа

PПУвх, МПа

PПУвых, МПа

PЭПР, °С

ρПП, кг/м3

tСР

tСР - 1

tСР + 1

tСР + 2

tСР + 3

PСР + 0,1

PСР - 0,1

PСР + 0,1

PСР - 0,2

PСР - 0,3

ρСР

Для всех ПР в ИВК устанавливают одинаковые коэффициенты преобразования (зависят от типа ПР). Допускается устанавливать разные коэффициенты преобразования ПР.

Расчетные значения проверяемых параметров вычисляют по формулам, приведенным в документе «Комплекс измерительно-вычислительный ИМЦ-03. Алгоритмы вычислений» из комплекта эксплуатационной документации.

8.4.2 Проверку алгоритмов вычислений температуры, давления, плотности продукта и объемной доли воды в продукте проводят в следующей последовательности:

- переключают ИВК в режим имитации;

- вводят в ИВК значения IВХ для каждого токового входа, используемого для подключения преобразователей с токовым выходом;

- вводят в ИВК значения ΔN и ΔТ для каждого импульсного входа, используемого для подключения преобразователей с частотным выходом;

- проводят отсчет вычисленных значений с дисплея ИВК;

- заносят результаты вычислений в таблицы 1 - 5 протокола проверки алгоритмов вычислений, форма которого приведена в приложении В.

8.4.3 Проверку алгоритмов вычислений объема (для систем учета с ПОР) и массы продукта проводят в следующей последовательности:

- вводят в ИВК значение количества импульсов N (не менее 10000) для каждого импульсного входа, используемого для подключения ПР;

- начинают счет импульсов в ИВК;

- проводят отсчет вычисленных значений объема и массы с дисплея ИВК после окончания измерения;

- заносят результаты вычислений в таблицу 6 или 7 протокола проверки алгоритмов вычислений, форма которого приведена в приложении В.

8.4.4 Проверку алгоритмов вычислений коэффициента преобразования ПР при поверке (КМХ) по ПУ проводят в следующей последовательности:

- удаляют в ИВК, если было ранее введено, количество импульсов N для каждого импульсного входа, используемого для подключения ПР;

- вводят в ИВК значения количества импульсов от ПР и время измерения (зависят от типа ПР);

- начинают измерение в ИВК;

- проводят отсчет вычисленного значения коэффициента преобразования ПР с дисплея ИВК после окончания измерения;

- заносят результаты вычислений в таблицу 8, 9, 11 или 12 протокола проверки алгоритмов вычислений, форма которого приведена в приложении В.

8.4.5 Проверку алгоритмов вычислений коэффициента преобразования ПР при поверке (КМХ) по ЭПР (КПР) проводят в следующей последовательности:

- удаляют в ИВК, если было ранее введено, количество импульсов N для каждого импульсного входа, используемого для подключения ПР;

- вводят в ИВК значения количества импульсов от ПР и ЭПР (КПР) и время измерения (зависят от типа ПР и ЭПР (КПР));

- начинают измерение в ИВК;

- проводят отсчет вычисленного значения коэффициента преобразования ПР с дисплея ИВК после окончания измерения;

- заносят результаты вычислений в таблицу 10, 13 или 14 протокола проверки алгоритмов вычислений, форма которого приведена в приложении В.

8.4.6 Отклонение результатов вычислений ИВК от расчетных значений не должно превышать одной единицы младшего разряда.

9 Обработка результатов измерений

9.1 Определение погрешности измерений входных электрических сигналов

9.1.1 Определение погрешности измерений постоянного тока.

Абсолютную погрешность измерений постоянного тока по j-му токовому входу ИВК, при i-м измерении, ΔIji, мА, вычисляют по формуле

ΔIji = Iji - IДi,

(1)

где Iji - измеренное значение тока по j-му токовому входу при i-м измерении, мА;

IДi - действительное значение тока при i-м измерении, мА.

Результаты вычислений заносят в таблицу 1.1 протокола поверки ИВК, форма которого приведена в приложении Б;

Абсолютная погрешность измерений постоянного тока по j-му токовому входу при i-м измерении не должна выходить за пределы допускаемой абсолютной погрешности измерений постоянного тока ΔIивк, равные ±0,015 мА.

9.1.2 Определение погрешности измерений периода и частоты импульсного сигнала.

Относительную погрешность измерений периода импульсного сигнала по j-му импульсному входу при i-м измерении, δTji, %, вычисляют по формуле

(2)

где Tji - измеренное значение периода по j-му импульсному входу при i-м измерении, мкс;

ТДi - действительное значение периода при i-м измерении, мкс.

Результаты вычислений заносят в таблицу 1.2 протокола поверки ИВК, форма которого приведена в приложении Б.

Относительную погрешность измерений частоты импульсного сигнала по j-му импульсному входу при i-м измерении, δfji, %, принимают равной относительной погрешности измерений периода импульсного сигнала по j-му импульсному входу при i-м измерении δTji

Относительная погрешность измерений периода импульсного сигнала по j-му импульсному входу при i-м измерении не должна выходить за пределы допускаемой относительной погрешности измерений периода импульсного сигнала, δТивк, равные ±0,002 %.

Относительная погрешность измерений частоты импульсного сигнала по j-му импульсному входу при i-м измерении не должна выходить за пределы допускаемой относительной погрешности измерений частоты импульсного сигнала, δfивк, равные ±0,002 %.

9.1.3 Определение погрешности измерений количества импульсов.

Относительную погрешность измерений количества импульсов по j-му импульсному входу при i-м измерении, δNji, %, вычисляют по формуле

(3)

где Nji - измеренное значение количества импульсов по j-му импульсному входу при i-м измерении, имп;

NДi - действительное значение количества импульсов при i-м измерении, имп.

Результаты вычислений заносят в таблицу 1.3 протокола поверки ИВК, форма которого приведена в приложении Б.

Относительная погрешность измерений количества импульсов по j-му импульсному входу при i-м измерении не должна выходить за пределы допускаемой относительной погрешности измерений количества импульсов, δNивк, равные ±0,025 %.

9.1.4 Определение погрешности измерений количества импульсов за интервал времени.

Относительную погрешность измерений количества импульсов за интервал времени при i-м измерении, δNTi, %, вычисляют по формулам

(4)

где Ni - измеренное значение количества импульсов за интервал времени при i-м измерении, имп;

NДi - действительное количество импульсов за интервал времени, имп.

Результаты вычислений заносят в таблицу 1.4 протокола поверки ИВК, форма которого приведена в приложении Б.

Относительная погрешность измерений количества импульсов за интервал времени не должна выходить за пределы допускаемой относительной погрешности измерений количества импульсов за интервал времени, δNTивк, равные ±0,01 %.

9.1.5 Определение погрешности измерений отношения количества импульсов за интервал времени.

Относительную погрешность измерений отношения количества импульсов за интервал времени при i-м измерении, δRNTi,%, при одном ЭПР (КПР) вычисляют по формуле (5), при нескольких ЭПР (КПР) - по формуле (6).

(5)

(6)

где NPi - измеренное значение количества импульсов по импульсному входу для подключения рабочего ПР при i-м измерении, имп;

NЭi - измеренное значение количества импульсов по импульсному входу для подключения ЭПР (КПР) при i-м измерении, имп;

NЭki - измеренное значение количества импульсов по импульсному входу для k-го ЭПР (КПР) при i-м измерении, имп;

fP - установленное значение частоты на импульсном входе для подключения рабочего ПР, Гц;

fЭ - установленное значение частоты на импульсном входе для подключения ЭПР, Гц;

n - количество ЭПР (КПР).

Результаты вычислений заносят в таблицу 1.5 или 1.6 протокола поверки ИВК, форма которого приведена в приложении Б.

Относительная погрешность измерений отношения количества импульсов за интервал времени при i-м измерении не должна выходить за пределы допускаемой относительной погрешности измерений отношения количества импульсов за интервал времени, δRNTивк, равные ±0,01 %.

9.2 Определение погрешности преобразования входных электрических сигналов в значения величин

9.2.1 Определение погрешности преобразования входных сигналов в значение объема продукта.

Для систем учета с ПОР относительную погрешность преобразования входных сигналов в значение объема продукта δV, %, вычисляют по формуле

δV = δNивк,

(7)

где δNивк - пределы допускаемой относительной погрешности измерений количества импульсов (принимают равными ±0,025 %), %.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

Относительная погрешность преобразования входных сигналов в значение объема продукта не должна выходить за пределы допускаемой относительной погрешности преобразования входных сигналов в значение объема δVивк, равные ±0,025 %.

9.2.2 Определение погрешности преобразования входных сигналов в значение массы продукта.

9.2.2.1 Для систем учета с ПОР и ПП относительную погрешность преобразования входных сигналов в значение массы продукта, δМ, %, вычисляют по формулам

(8)

(9)

(10)

(11)

где δVивк - пределы допускаемой относительной погрешности преобразования входных сигналов в значение объема продукта (принимают равными ±0,025 %), %;

Δρ - абсолютная погрешность преобразования входных сигналов в значение плотности продукта (для ПП с частотным выходом вычисляют по формуле (29), для ПП с токовым выходом - по формуле (28)), кг/м3;

ρППmin - минимальное возможное значение плотности продукта, кг/м3;

βmax - максимальное возможное значение коэффициента объемного расширения продукта (определяют по таблице Г.1 приложения Г), °С-1;

Δtпп, Δtпр - абсолютные погрешности преобразования входных сигналов в значение температуры продукта при измерениях плотности продукта ПП и объема продукта ПОР соответственно (вычисляют по формуле (28)), °С;

γmax - максимальное возможное значение коэффициента сжимаемости продукта (определяют по таблице Г.2 приложения Г), МПа-1;

ΔРпп, ΔРпр - абсолютные погрешности преобразования входных сигналов в значение давления продукта при измерениях плотности продукта ПП и объема продукта ПОР соответственно (вычисляют по формуле (28)), МПа.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.2.2 Для систем учета с ПМР относительную погрешность преобразования количества импульсов в значение массы продукта, δМ, %, вычисляют по формуле

δМ = δNивк,

(12)

где δNивк - пределы допускаемой относительной погрешности измерений количества импульсов (принимают равными ±0,025 %), %.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.2.3 Относительная погрешность преобразования входных сигналов в значение массы продукта не должна выходить за пределы допускаемой относительной погрешности преобразования входных сигналов в значение массы продукта, δMивк равные ±0,05 %.

9.2.3 Определение погрешности преобразования входных сигналов в значение коэффициента преобразования ПОР при поверке (КМХ).

9.2.3.1 При поверке (КМХ) ПОР по ПУ относительную погрешность преобразования входных сигналов в значение коэффициента преобразования ПОР, δKv, %, вычисляют по формулам

(13)

(14)

(15)

где δNTивк - пределы допускаемой относительной погрешности измерений количества импульсов за интервал времени (принимают равными ±0,01 %), %;

βmax - максимальное возможное значение коэффициента объемного расширения продукта, (определяют по таблице Г.1 приложения Г), °С-1;

Δtпу, Δtпр - абсолютная погрешность преобразования входных сигналов в значение температуры продукта в ПУ и ПОР соответственно (вычисляют по формуле (28)), °С;

γmax - максимальное возможное значение коэффициента сжимаемости продукта (определяют по таблице Г.2 приложения Г), МПа-1;

ΔPпу, ΔPпр - абсолютные погрешности преобразования входных сигналов в значение давления продукта в ПУ и ПОР соответственно (вычисляют по формуле (28)), МПа.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.3.2 При поверке (КМХ) ПОР по ОПОР (КПОР) относительную погрешность преобразования входных сигналов в значение коэффициента преобразования ПОР, δKv, %, вычисляют по формулам

(16)

(17)

(18)

где δRNTивк - пределы допускаемой относительной погрешности измерений отношения количества импульсов за интервал времени (принимают равными ±0,01 %), %;

βmax - максимальное возможное значение коэффициента объемного расширения продукта, (определяют по таблице Г.1 приложения Г), °С-1;

Δtэпр, Δtпр - абсолютная погрешность преобразования входных сигналов в значение температуры продукта в ЭПОР (КПОР) и ПОР соответственно (вычисляют по формуле (28)), °С;

γmax - максимальное возможное значение коэффициента сжимаемости продукта (определяют по таблице Г.2 приложения Г), МПа-1;

ΔPэпр, ΔPпр - абсолютные погрешности преобразования входных сигналов в значение давления продукта в ЭПОР (КПОР) и ПОР соответственно (вычисляют по формуле (28)), МПа.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.3.3 Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПОР при поверке (КМХ) не должна выходить за пределы допускаемой относительной погрешности преобразования входных сигналов в значение коэффициента преобразования ПОР, δKvивк, равные ±0,025 %.

9.2.4 Определение погрешности преобразования входных сигналов в значение коэффициента преобразования ПМР при поверке (КМХ).

9.2.4.1 При поверке (КМХ) ПМР по ПУ и ПП относительную погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР, δ, %, вычисляют по формулам

(19)

(20)

(21)

(22)

где δNTивк - пределы допускаемой относительной погрешности измерений количества импульсов за интервал времени (принимают равными ±0,01 %), %;

Δρ - абсолютная погрешность преобразования входных сигналов в значение плотности продукта (для ПП с частотным выходом вычисляют по формуле (29), для ПП с токовым выходом - по формуле (28)), кг/м3;

ρППmin - минимальное возможное значение плотности продукта, кг/м3;

βmax - максимальное возможное значение коэффициента объемного расширения продукта (определяют по таблице Г.1 приложения Г), °С-1;

Δtпп, Δtпу - абсолютные погрешности преобразования входных сигналов в значение температуры продукта при измерении плотности продукта ПП и объема продукта ПУ соответственно (вычисляют по формуле (28)), °С;

γmax - максимальное возможное значение коэффициента сжимаемости продукта (определяют по таблице Г.2 приложения Г), МПа-1;

ΔPпп, ΔPпу - абсолютные погрешности преобразования входных сигналов в значение давления продукта при измерении плотности продукта ПП и объема продукта ПУ соответственно (вычисляют по формуле (28)), МПа.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.4.2 При поверке (КMX) ПМР по ЭПМР (КПМР) относительную погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР, δ, %, вычисляют по формуле

δ = δRNTивк,

(23)

где δRNTивк - пределы допускаемой относительной погрешности измерений отношения количества импульсов за интервал времени (принимают равными ±0,01 %), %.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.4.3 При поверке (КМХ) ПМР по ЭПОР (КПОР) и ПП относительную погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР, δ, %, вычисляют по формулам

(24)

(25)

(26)

(27)

где δRNTивк - пределы допускаемой относительной погрешности измерений отношения количества импульсов за интервал времени (принимают равными ±0,01 %), %;

Δρ - абсолютная погрешность преобразования входных сигналов в значение плотности продукта (для ПП с частотным выходом вычисляют по формуле (29), для ПП с токовым выходом - по формуле (28)), кг/м3;

ρППmin - минимальное возможное значение плотности продукта, кг/м3;

βmax - максимальное возможное значение коэффициента объемного расширения продукта (определяют по таблице Г.1 приложения Г), °С-1;

Δtпп, Δtэпр - абсолютные погрешности преобразования входных сигналов в значение температуры продукта при измерении плотности продукта ПП и объема продукта ЭПОР (КПОР) соответственно (вычисляют по формуле (28)), °С;

γmax - максимальное возможное значение коэффициента сжимаемости продукта (определяют по таблице Г.2 приложения Г), МПа-1;

ΔPпп, ΔPпу - абсолютные погрешности преобразования входных сигналов в значение давления продукта при измерении плотности продукта ПП и объема продукта ЭПОР (КПОР) соответственно (вычисляют по формуле (28)), МПа.

Результаты вычислений заносят в таблицу 2.6 протокола поверки ИВК, форма которого приведена в приложении Б.

9.2.4.4 Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР при поверке (КМХ) не должна выходить за пределы допускаемой относительной погрешности преобразования входных сигналов в значение коэффициента преобразования ПМР, δKм ивк, равные ±0,04 %.

9.2.5 Абсолютную погрешность преобразования тока в значение параметра X, ΔХ, вычисляют по формуле

(28)

где Xmax, Xmin - наибольшее и наименьшее значения диапазона измерений преобразователя параметра X в ток;

Imax, Imin - наибольшее и наименьшее значения диапазона выходного тока преобразователя параметра X в ток, мА;

ΔIивк - пределы допускаемой абсолютной погрешности измерений постоянного тока (принимают равными ±0,015 мА), мА.

9.2.6 Абсолютную погрешность преобразования периода входного сигнала в значение параметра X, ΔХ, вычисляют по формуле

(29)

где Xmax, Xmin - наибольшее и наименьшее значения диапазона измерений преобразователя параметра X в период выходного сигнала;

Тmax, Тmin - наибольшее и наименьшее значения диапазона периода выходного сигнала преобразователя параметра X в период выходного сигнала, мкс;

δТивк - пределы допускаемой относительной погрешности измерений периода импульсного сигнала (принимают равными ±0,002 %), %.

10 Оформление результатов поверки

10.1 Результаты поверки оформляют протоколом, рекомендуемая форма которого приведена в приложении Б.

10.2 Результаты проверки алгоритмов вычислений оформляют протоколом, рекомендуемая форма которого приведена в приложении В.

10.3 При положительных результатах поверки оформляют свидетельство о поверке ИВК, форма которого приведена в ПР 50.2.006, и на пломбу, устанавливаемую на каркас промышленного компьютера, ставят поверительное клеймо в соответствии с ПР 50.2.007.

10.4 При отрицательных результатах поверки ИВК к эксплуатации не допускают, поверительное клеймо гасят, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин, согласно ПР 50.2.006.

Приложение А
Схемы подключения УПВА к ИВК

Рисунок А.1 - Схема подключения для определения погрешности
измерений постоянного тока

Рисунок А.2 - Схема подключения для определения погрешности
измерений периода и частоты импульсного сигнала

Рисунок А.3 - Схема подключения для определения погрешности
измерений количества импульсов

Рисунок А.4 - Схема подключения для определения погрешности
измерений количества импульсов за интервал времени

Рисунок А.5 - Схема подключения для определения погрешности
измерений отношения количества импульсов за интервал времени
(один ЭПР (КПР))

Рисунок А.6 - Схема подключения для определения погрешности
измерений отношения количества импульсов за интервал времени
(несколько ЭПР (КПР))

Приложение Б
Форма протокола поверки ИВК

ПРОТОКОЛ № __

поверки ИВК ИМЦ-03

Заводской номер ____________________ Дата выпуска __________________________

Принадлежит _______________________________________________________________

Место проведения поверки ___________________________________________________

Средство поверки: Тип __________________ Зав № ______________________________

1 Определение погрешности измерений входных электрических сигналов

Таблица 1.1 - Результаты определения погрешности измерений постоянного тока (ΔIивк = ±0,015 мА)

Вход

IДi, мА

Iji, мА

ΔIji, мА

ВхТ 1



















ВхТ n



















Таблица 1.2 - Результаты определения погрешности измерений периода и частоты импульсного сигнала (δТивк = ±0,002 %, δfивк = ±0,002 %)

Вход

TДi, мкс

Tji, мкс

δTji, %

δfji, %

ВхИ 1

















ВхИ n

















Таблица 1.3 - Результаты определения погрешности измерений количества импульсов (δNивк = ±0,025 %)

Вход

f, Гц

NД, имп.

Nji, имп.

δNji %

ВхИ 1









ВхИ n









Таблица 1.4 - Результаты определения погрешности измерений количества импульсов за интервал времени (δNTивк = ±0,01 %)

f, Гц

NД, имп.

Ni, имп.

δNTi, %





Входы Дт 1 и Дт 2













Входы Дт 3 и Дт 4













Таблица 1.5 - Результаты определения погрешности измерений отношения количества импульсов за интервал времени (для одного ЭПР (КПР)) (δRNTивк = ±0,01 %)

fЭ, Гц

fР, Гц

NРi, имп.

NЭi, имп

δRNTi, %























Таблица 1.6 - Результаты определения погрешности измерений отношения количества импульсов за интервал времени (для нескольких ЭПР (КПР)) (δRNTивк = ±0,01 %)

fP, Гц

fЭ, Гц

NPi, имп

NЭ1i, имп

NЭni, имп

δRNTi, %





























2 Определение погрешности преобразования входных электрических сигналов в значения величин.

Таблица 2.1 - Исходные данные

ΔIивк, мА

δTивк, %

δNивк, %

δNTивк, %

δRNTивк, %

δVивк, %

ρППmin, кг/м3

βmax, 1/°C

γmax, 1/МПа

0,015

0,002

0,025

0,01

0,01

0,025







Таблица 2.2 - Исходные данные ПТ

Параметр

Imin, мА

Imax, mA

tmin, °C

tmax, °C

tПР









tПП









tПУ









tЭПР









Таблица 2.3 - Исходные данные ПД

Параметр

Imin, мкс

Imax, мкс

Pmin, МПа

Pmax, МПа

PПР









PПП









PПУ









PЭПР









Таблица 2.4 - Исходные данные ПП с частотным выходом

Параметр

Tmin, мкс

Tmax, мкс

ρmin, кг/м3

ρmах, кг/м3

ρПП









Таблица 2.5 - Исходные данные ПП с токовым выходом

Параметр

Imin, мА

Imax, мА

ρmin, кг/м3

ρmах, кг/м3

ρПП









Таблица 2.6 - Результаты определения погрешности преобразования входных электрических сигналов в значения величин

Название

Значение

Предел

Относительная погрешность преобразования входных сигналов в значение объема продукта (ПОР), δV, %



0,025

Относительная погрешность преобразования входных сигналов в значение массы продукта (ПОР и ПП), δM, %



0,05

Относительная погрешность преобразования входных сигналов в значение массы продукта (ПМР), δM, %



0,05

Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПОР при поверке (КМХ) по ПУ, δKv, %



0,025

Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПОР при поверке (КМХ) по ЭПОР (КПОР), δKv, %



0,025

Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР при поверке (КМХ) по ПУ и ПП, δKм, %



0,04

Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР при поверке (КМХ) по ЭПОР (КПОР) и ПП, δKм, %



0,04

Относительная погрешность преобразования входных сигналов в значение коэффициента преобразования ПМР при поверке (КМХ) по ЭПМР (КПМР), δKм, %



0,04

Заключение: ИВК ИМЦ-03 к дальнейшей эксплуатации ___________________________

пригоден, не пригоден

Лицо, проводившее поверку

______________________

подпись

_______________________

И. О. Фамилия

Дата проведения поверки «__» _______________20__ г.

Приложение В
Форма протокола проверки алгоритмов вычислений ИВК

ПРОТОКОЛ № ____

проверки алгоритмов вычислений ИВК ИМЦ-03

Заводской номер ___________________ Дата выпуска ____________________________

Принадлежит _______________________________________________________________

Место проведения проверки __________________________________________________

Таблица 1 - Проверка алгоритма вычислений температуры (ПТ с токовым выходом)

Параметр

Imin, мА

Imax, мA

tmin, °C

tmax, °C

IВX, мA

t(расч), °C

t(ИВК), °C

tПР















tПП















tПУ вх















tПУ вых















tСТ















tЭПР















Таблица 2 - Проверка алгоритма вычислений давления (ПД с токовым выходом)

Параметр

Imin, мА

Imax, мA

Pmin, МПа

Рmах, МПа

IВХ, мА

Р(расч), МПа

Р(ИВК), МПа

РПР















РПП















РПУ вх















РПУ вых















РЭПР















Таблица 3 - Проверка алгоритма вычислений плотности продукта ρПП (ПП с частотным выходом)

K0

K1

K2

K18

K19

K20А

K20В















Продолжение таблицы 3

K21А

K21В

ΔN, имп

ΔТ, с

ТВХ, мкс

ρПП (расч), кг/м3

ρПП (ИВК), кг/м3















Таблица 4 - Проверка алгоритма вычислений плотности продукта, ρПП (ПП с токовым выходом)

Imin, мА

Imax, мA

ρmin, кг/м3

ρmах, кг/м3

IВХ, мА

ρПП (расч), кг/м3

ρПП (ИВК), кг/м3















Таблица 5 - Проверка алгоритма вычислений объемной доли воды в продукте, φВ, (влагомер с токовым выходом)

Imin, мА

Imax, мA

φВmin, %

φВmax, %

IВХ, мА

φВ (расч), %

φВ (ИВК), %















Таблица 6 - Проверка алгоритма вычислений объема и массы продукта (ПОР)

Кол-во ПР

N, имп

K, имп/м3

VБИЛ (расч), м3

VБИЛ (ИВК), м3

МБИЛ (расч), т

МБИЛ (ИВК), т















Таблица 7 - Проверка алгоритма вычислений массы продукта (ПМР)

Кол-во ПР

N, имп

K, имп/т

МБИЛ (расч), т

МБИЛ (ИВК), т











Таблица 8 - Проверка алгоритма вычислений коэффициента преобразования ПОР при поверке (КМХ) по ТПУ

Vo, м3

D, мм

S, мм

Е, МПа

αt, 1/°С

N, имп

K(расч), имп/м3

K(ИВК), имп/м3

















Таблица 9 - Проверка алгоритма вычислений коэффициента преобразования ПОР при поверке (КМХ) по КП

Vo, м3

D, мм

S, мм

Е, МПа

αK1, 1/°С

N, имп

K(расч), имп/м3

K(ИВК), имп/м3

















Таблица 10 - Проверка алгоритма вычислений коэффициента преобразования ПОР при поверке (КМХ) по ОПОР (КПОР)

NЭПР, имп

KЭПР, имп/м3

N, имп

K(расч), имп/м3

K(ИВК), имп/м3











Таблица 11 - Проверка алгоритма вычислений коэффициента преобразования ПМР при поверке (КМХ) по ТПУ и ПП

Vo, м3

D, мм

S, мм

Е, МПа

αt, 1/°С

N, имп

K(расч), имп/т

K(ИВК), имп/т

















Таблица 12 - Проверка алгоритма вычислений коэффициента преобразования ПМР при поверке (КМХ) по КП и ПП

Vo, м3

D, мм

S, мм

Е, МПа

αK1, 1/°С

N, имп

K(расч), имп/т

K(ИВК), имп/т

















Таблица 13 - Проверка алгоритма вычислений коэффициента преобразования ПМР при поверке (КМХ) по ЭПОР (КПОР) и ПП

NЭПР, имп

KЭПР, имп/м3

N, имп

K(расч), имп/т

K(ИВК), имп/т











Таблица 14 - Проверка алгоритма вычислений коэффициента преобразования ПМР при поверке (КМХ) по ЭПМР (КПМР)

NЭПР, имп

KЭПР, имп/т

N, имп

K(расч), имп/т

K(ИВК), имп/т













Лицо, проводившее поверку

______________________

подпись

_______________________

И. О. Фамилия

Дата проведения поверки «__» _______________20__ г.



Приложение Г Справочные данные

Таблица Г.1 - Коэффициенты объемного расширения продукта β

ρ, кг/м3

β, 1/°С

ρ, кг/м3

β, 1/°С

690,0 - 699,9

0,00130

850,0 - 859,9

0,00081

700,0 - 709,9

0,00126

860,0 - 869,9

0,00079

710,0 - 719,9

0,00123

870,0 - 879,9

0,00076

720,0 - 729,9

0,00119

880,0 - 889,9

0,00074

730,0 - 739,9

0,00116

890,0 - 899,9

0,00072

740,0 - 749,9

0,00113

900,0 - 909,9

0,00070

750,0 - 759,9

0,00109

910,0 - 919,9

0,00067

760,0 - 769,9

0,00106

920,0 - 929,9

0,00065

770,0 - 779,9

0,00103

930,0 - 939,9

0,00063

780,0 - 789,9

0,00100

940,0 - 949,9

0,00061

790,0 - 799,9

0,00097

950,0 - 959,9

0,00059

800,0 - 809,9

0,00094

960,0 - 969,9

0,00057

810,0 - 819,9

0,00092

970,0 - 979,9

0,00055

820,0 - 829,9

0,00089

980,0 - 989,9

0,00053

830,0 - 839,9

0,00086

990,0 - 999,9

0,00052

840,0 - 849,9

0,00084

 -

-

Таблица Г.2 - Коэффициенты сжимаемости продукта γ

Наименование продукта

γ, 1/МПа

Нефть

1,2×10-3

Бензин

1,0×10-3

Керосин

0,7×10-3

Дизельное топливо

0,65×10-3

Таблица Г.3 - Коэффициенты линейного расширения αt и модули упругости материала Е стенок ТПУ

Материал

αt, 1/°С

Е, МПа

Сталь углеродистая

11,2×10-6

2,1×105

Сталь легированная

11,0×10-6

2,0×105

Примечание: Если значения αt и Е приведены в паспорте ТПУ, то для расчетов используют паспортные значения.

Таблица Г.4 - Квадратичные коэффициенты расширения αK1 и модули упругости материала Е стенок КП

Материал

αK1 1/°С

Е, МПа

Сталь углеродистая

2,23×10-5

2,068×105

Сталь нержавеющая 17-4

2,36×10-5

1,965×105

Сталь нержавеющая 304 литая

3,19×10-5

1,965×105

Сталь нержавеющая 304

3,46×10-5

1,965×105

Примечание: Если значения αK1 и Е приведены в паспорте КП, то для расчетов используют паспортные значения.

Библиография

ГОСТ 112-78 Термометры ртутные метеорологические стеклянные. Технические условия;

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений;

ПР 50.2.007-2001 ГСИ. Поверительные клейма



© 2013 Ёшкин Кот :-)
