ГОСТ Р 55403-2013

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ

Метод определения прочности сцепления при сдвиге

Reinforced bitumen sheets for waterproofing of bridge decks.
Method for determination of shear strength

Дата введения - 2013-06-01

1 Область применения

Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые для гидроизоляции мостовых сооружений, и устанавливает метод измерения прочности сцепления при сдвиге.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний

ГОСТ Р 55396-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Технические требования

ГОСТ Р 55397-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Подготовка образцов для испытаний

ГОСТ Р ЕН 13416-2011 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов

ГОСТ 12.4.131-83 Халаты женские. Технические условия

ГОСТ 12.4.132-83 Халаты мужские. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 55396, ГОСТ Р 55397, а также следующий термин с соответствующим определением.

3.1 прочность сцепления при сдвиге: Максимальное касательное напряжение при сдвиге в плоскости испытываемого материала, зафиксированное в процессе испытания.

4 Требования к средствам измерений, вспомогательным устройствам, материалам

4.1 При выполнении измерений применяют следующие средства измерений, вспомогательные устройства:

- универсальная испытательная машина (далее - испытательная машина) по ГОСТ 28840, обеспечивающая максимальную нагрузку 10 кН при скорости перемещения активного органа относительно опоры (10 ± 1) мм/мин, с относительной погрешностью измерений прикладываемой к объекту испытаний нагрузки не более 1,0 % от измеряемой величины и измерений смещения активного органа относительно опоры - не более 0,1 мм;

- загрузочное устройство, которое позволяет прикладывать к испытываемому образцу нагрузку по линии, проходящей через центральную часть его гидроизоляции под углом (15 ± 1)° к его плоскости на момент начала испытания, без возникновения скручивающего момента в плоскости образца. Пример универсальной испытательной машины, оборудованной таким загрузочным устройством, изображен на рисунке 1;

- прибор для измерения температуры поверхности образца, с точностью ± 1 °С.

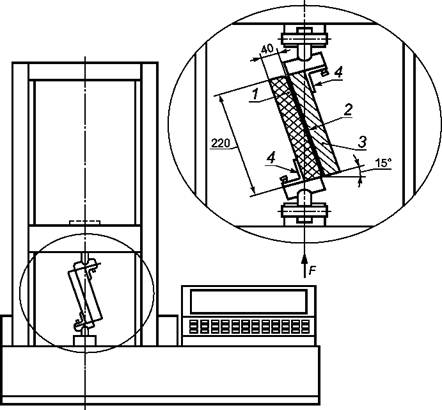

1 - образец основания; 2 - гидроизоляция; 3 - слой асфальтобетона; 4 - регулируемые опоры;
F- усилие, прикладываемое к образцу

Рисунок 1 - Пример испытательной машины с загрузочным устройством для образцов

5 Метод измерений

Для определения прочности сцепления при сдвиге образца материала в составе гидроизоляционной системы фрагмента дорожной одежды мостового сооружения используют нагружающую силу, приложенную между образцом основания и асфальтобетонным слоем, которая действует под углом 15° к плоскости образца материала. Испытание проводится под нагрузкой и при постоянной скорости смещения.

6 Требования безопасности, охраны окружающей среды

При работе с рулонными битумно-полимерными материалами используют одежду специальную защитную по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246.

При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.

Испытанный материал утилизируют в соответствии с рекомендациями завода-изготовителя, указанными в стандарте организации на материал.

7 Требования к условиям измерений

При выполнении измерений соблюдают следующие условия для помещений, в которых испытываются образцы:

- температура(23 ± 3) °С;

- относительная влажность (55 ± 10) %.

8 Подготовка к выполнению измерений

8.1 При подготовке к выполнению измерений проводят следующие работы:

- отбор проб;

- подготовка образцов;

- подготовка и настройка оборудования к измерениям.

8.2 Отбор проб

Для проведения испытаний отбирают полный неповрежденный рулон материала в соответствии с ГОСТ Р ЕН 13416.

8.3 Подготовка образцов

8.3.1 Из отобранного рулона вырезаются прямоугольные образцы материала с размерами [(220 ´ 110) ± 1 ] мм. Образцы вырезаются в произвольных местах, но не ближе чем за 1 м от конца ленты рулона и за 150 мм от ее края, при этом больший размер образца должен быть расположен параллельно продольному направлению полотна материала.

8.3.2 Образцы фрагментов дорожной одежды типа 3, в состав которых входят испытываемые образцы материала, подготавливают в соответствии с ГОСТ Р 55397, с обеспечением их надлежащего прилегания к регулируемым опорам загрузочного устройства испытательной машины (см. рисунок 1).

Подготавливается четыре образца материала в составе фрагментов дорожной одежды.

8.3.3 Подготовленные образцы выдерживают при температуре (23 ± 3) °С в течение не менее 24 ч.

В необходимых случаях могут быть использованы другие заданные температуры, при которых

должны выдерживаться образцы в течение указанного времени перед испытаниями, с обеспечением сохранения заданной температуры образца до завершения испытания.

8.4 Подготовка и настройка оборудования к измерениям.

Испытательную машину подготавливают к испытаниям в соответствии с руководством по эксплуатации и устанавливают скорость перемещения ее подвижного органа (10 ± 1) мм/мин.

9 Порядок выполнения измерений

9.1 Испытываемый образец устанавливается в загрузочное устройство испытательной машины под углом (15 ± 1)° к плоскости приложения силы, как показано на рисунке 1.

9.2 В ходе испытания, в процессе перемещения активного органа испытательной машины, образец нагружается нарастающей силой, вызывающей касательные напряжения сдвига между слоями, образующими фрагмент дорожной одежды, до его разрушения. В ходе испытания фиксируются действующая сила и смещение активного органа испытательной машины.

9.3 Сразу же после завершения испытания должна быть измерена температура поверхности, по которой произошло разрушение, которая должна соответствовать температуре, указанной в разделе 7.

9.4 Место повреждения должно быть визуально осмотрено и должна быть записана подробная информация о характере повреждения образца.

При гидроизоляционных системах с битумно-полимерным материалом и грунтовкой, разделяющих слой асфальтобетона и бетонное основание, могут произойти следующие виды повреждений:

- в теле бетонного основания;

- между бетоном и грунтовкой;

- в слое грунтовки;

- между грунтовкой и битумно-полимерным материалом;

- в верхнем или нижнем слое вяжущего;

- между армирующей основой и верхним слоем вяжущего;

- между асфальтобетоном и битумно-полимерным материалом;

- в асфальтобетоне.

9.5 Испытание считается успешным, если выдержана заданная температура испытания и если разрушение произошло не в теле бетонного основания или слое асфальтобетона, а также не в слое грунтовки или между бетоном и грунтовкой. Если разрушение произошло в теле бетонного основания, или в слое грунтовки, или между бетоном и грунтовкой, или в слое асфальтобетона, испытание может быть признано успешным в случае, когда испытания проводятся в целях подтверждения соответствия материала предъявляемым к нему техническим требованиям, и если определенные при этом характеристики испытанного образца материала соответствуют предъявляемым требованиям.

Для каждой заданной температуры испытаний должно быть проведено четыре успешных испытания.

10 Обработка результатов измерений

10.1 Прочность сцепления при сдвиге tmах, Н/мм2, вычисляют по формуле

(1)

где Fmax - максимальная достигнутая действующая сила, Н;

А - площадь испытательной поверхности образца, мм2.

10.2 Достигаемое при сдвиге касательное напряжение t(sg), Н/мм2, для определенного или установленного смещения (sg) рабочего органа испытательной машины рассчитывается по формуле

(2)

где F - приложенная к образцу сила, наблюдаемая при смещении рабочего органа испытательной машины на величину sg, Н;

sg - указываемое в обозначении касательного напряжения смещение рабочего органа испытательной машины, мм.

10.3 За величину прочности сцепления материала при сдвиге принимается средняя арифметическая величина результатов четырех успешных испытаний, проведенных при заданной температуре на четырех различных образцах.

11 Оформление результатов измерений

Результаты измерений оформляются в виде протокола, который должен содержать:

- дату проведения измерений;

- название организации, проводившей измерения;

- ссылку на настоящий стандарт (в случае отклонения методики испытания от его требований дополнительно указываются все отклонения);

- ссылку на акт отбора проб;

- информацию о подготовке образцов для испытаний;

- информацию об организации, которая подготовила и проверила образцы для испытаний в соответствии с 8.3 и ГОСТ Р 55397;

- даты доставки и подготовки образцов для испытаний;

- результаты испытаний и тип повреждения, предусмотренные в 9.4, для каждого испытанного образца, а также среднее значение результатов измерений, если это необходимо, и график зависимости смещения от силы.

12 Контроль точности результатов измерений

Точность результатов измерений обеспечивается:

- соблюдением требований настоящего стандарта;

- проведением периодической оценки метрологических характеристик средств измерений;

- проведением периодической аттестации оборудования.

Лицо, проводящее измерения, должно быть ознакомлено с требованиями настоящего стандарта.





Ключевые слова: материалы рулонные битумно-полимерные, методы определения, сцепление при сдвиге
