МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
Главное производственно-техническое управление по строительству
Всесоюзный институт по проектированию организации
энергетического строительства
"ОРГЭНЕРГОСТРОЙ"

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(сборник)

К-5-20

МОНТАЖ ПРОВОДОВ И ГРОЗОЗАЩИТНЫХ ТРОСОВ
ВЛ 500 кВ В ГОРНЫХ УСЛОВИЯХ

Москва 1982

Типовые технологические карты (сборник) К-5-20 разработаны Отделом организации и механизации строительства линий электропередачи (ЭМ-20) института "ОРГЭНЕРГОСТРОЙ"

Составители: Войнилович Н.А., Коган Е.Н., Полубков В.А., Смирнова Е.Г.

Карты разработаны в 1979 году, утверждены ГПТУ по строительству Минэнерго СССР, протокол № 391 от 12.12.79 г.

Сборник технологических карт на монтаж проводов и грозозащитных тросов в горных условиях разработан применительно к BЛ 500 кВ, сооружаемым на стальных опорах (промежуточных с оттяжками ПБ и анкерно-угловых трехстоечных свободностоящих У, УГ) при подъеме сталеалюминевых проводов сечением 400 - 500 мм2 по три в фазе.

СОДЕРЖАНИЕ

Раздел I

Раскатка проводов в грозозащитных тросов

I. ОБЩАЯ ЧАСТЬ

1.1. Раздел I сборника К-5-20 состоит из четырех технологических карт К-5-20-1, К-5-20-2, К-5-20-3 и К-5-20-4 на раскатку проводов и грозозащитных тросов ВЛ 500 кВ в горных условиях с длиной анк. пролета до 1 км.

1.2. Технологические карта разработаны применительно к BЛ 500 кВ, сооружаемым на стальных опорах-промежуточных с оттяжками (ПБ) и анкерно-угловых трехстоечных свободностоящих (У, УГ), при подвеске сталеалюминевых проводов сечением 400 ÷ 500 мм2 по три в фазе.

1.3. Выбор способа раскатки зависит от местных условий.

При возможности прохождения тяговых механизмов вдоль трассы рекомендуется вести работы согласно карте К-5-20-1. На участках недоступных для механизмов, раскатка осуществляется с помощью тяговых лебедок на полную длину пролета между смежными опорами по карте К-5-20-2, разработанной для коротких пролетов. Если длина пролета превышает предельную канатоемкость лебедки, следует вести работы в соответствии с картой К-5-20-3. Для сложных пролетов А-А, где недопустимо волочение проводов по земле, разработана карта К-5-20-4, предусматривающая раскатку под тяжением без применения специальных механизмов.

1.4. Раскатку выполняет специализированное звено из состава комплексной бригады по монтажу проводов и грозозащитных тросов.

1.5. При привязке карт к объекту необходимо в зависимости от конкретных условий строительства уточнить технологическую последовательность и объемы работ, потребность в трудовых и материально-технических ресурсах.

1.6. До начала раскатки проводов и грозозащитных тросов должны быть выполнены следующие работы, не учитываемые настоящими технологическими картами:

- установка, выверка, полное закрепление и заземление всех опор;

- переустройство пересечений, предусмотренных проектом, по согласованию с их владельцами;

- расчистка створа ВЛ от леса, кустарника, валунов и других предметов, мешающих производству работ; профилирование трассы;

- комплектование арматуры и изоляторов с отбраковкой согласно техническим условиям;

- развозка по пикетам барабанов с проводом и грозозащитным тросом, арматуры и изоляторов в соответствии с проектом производства работ.

1.7. После выбора способа раскатки следует тщательно обследовать намеченные пути движения проводов по земле с целью определения мест установки защит для предохранения их от повреждений. Конструкции защит представлены на рис. 1-1 и 1-2.

1.8. Раскаточные устройства для барабанов с проводом должны быть установлены на расстоянии 15 - 20 м от граничных опор участка в сторону монтируемого пролета.

Барабаны располагаются на устройствах так, чтобы при раскатке они вращались против стрелки, нанесенной заводом на барабане, а провод сходил с его верха.

1.9. Для уменьшения соприкосновения проводов с землей по мере раскатки их следует поднимать в роликах на промежуточные опоры (рис. 1-3 и 1-4). В зависимости от способа последующей перекладки (поверху или с опусканием на землю) раскаточные ролики крепятся непосредственно к траверсе или к гирлянде изоляторов.

1.10. Опрессовка соединительных зажимов в процессе раскатки выполняется моторным прессом в соответствии с типовыми технологическими картами К-5-19.

При обнаружении на проводах дефектов их устранение и установка ремонтных муфт должны производиться до подъема на опоры.

1.11. При раскатке проводов и грозозащитных тросов необходимо строго соблюдать правила техники безопасности, изложенные в основных нормативных документах (см. приложение I).

Особое внимание следует обратить на следующие требования, связанные со спецификой горных условий:

- при выборе и обследовании путей движения рабочих и механизмов должны быть выделены и обозначены предупредительными знаками лавиноопасные участки, места возможных камнепадов, осыпей и обвалов;

- раскатку следует осуществлять, как правило, в направлении от нижних отметок к верхним; при обратном направлении раскатки раскаточные устройства должны быть оборудованы надежными тормозными приспособлениями;

- последние 10 - 12 витков провода или троса следует раскатывать с барабана вручную, предварительно заякорив раскатанный участок;

- на крутых склонах и мелких осыпях запрещается вести работы во время дождя и после него без тщательной проверки откосов мастером или прорабом;

- работа тягового трактора на косогорах с поперечным уклоном более 7° не разрешается, раскатку трактором допускается вести при продольной крутизне до 16°, при использовании в качестве тягового средства бульдозера разрешается работа на подъемах с уклоном до 25°.

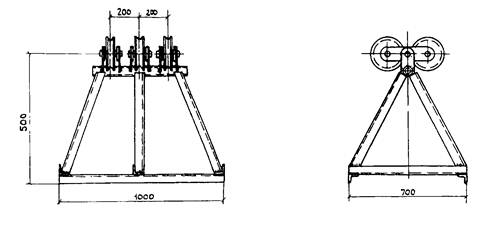

Рис. 1-1. Приспособление для защиты провода от повреждений при раскатке.

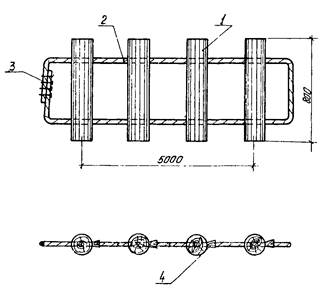

Рис. 1-2. Защита деревянная

1 - бревно Ø 150 мм, 2 - канат Ø 11 мм; 3 - зажим; 4 - клин деревянный

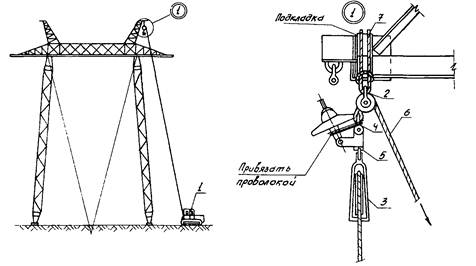

Рис. 1-3. Подъем грозозащитных тросов в раскаточных роликах
на промежуточные опоры

1 - Трактор Т-100М с лебедкой Л-8; 2 - Ролик-коуш; 3 - Раскаточный ролик М1Р-7; 4 - Скоба СК-12-1А;
5 - Промзвено; 6 - Канат капроновый Ø 19,1 мм,
l = 80 м; 7 - Универсальный строп Ø 17,0 мм, l = 1,5 м

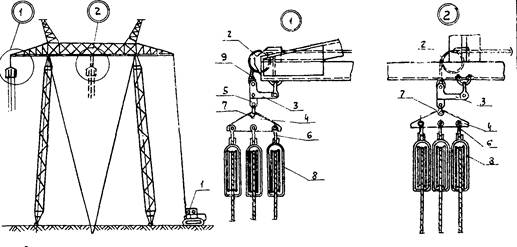

Рис. 1-4. Подъем проводов в раскаточных роликах
на промежуточные опоры

1 - Трактор Т-100М с лебедкой Л-8; 2 - Монтажный блок; 3 - Промзвено ПТМ-12-2; 4 - Коромысло;
5 - Звено ПРС-12-1; 6 - Звено СКТ-12-1; 7 - Скоба СК-12-1А; 8 - Раскаточный блок М1Р-7;
9 - Такелажный трос Ø 17,0
l = 80 м

ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ 500 кВ

РАСКАТКА СТАЛЕАЛЮМИНЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
400 ÷ 500 мм2 ТРАКТОРНЫМИ ЛЕБЕДКАМИ
ПОД ТЯЖЕНИЕМ

K-5-20-4

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-5-20-4 является руководством по раскатке сталеалюминевых проводов сечением 400 ÷ 500 мм2 в горных условиях по трассе ВЛ 500 кВ в пролетах А-А, где невозможно ocуществить раскатку волочением по земле.

1.2. В состав работ, рассматриваемых картой, входят:

- установка барабанов с проводом и тросом на раскаточные устройства;

- расстановка тягового и тормозных тракторов;

- раскатка тягового троса лебедки трактора;

- крепление концов проводов к тяговому тросу и раскатка провода под тяжением с перехватом;

- поданкеровка проводов на анкерной опоре.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАСКАТКИ ПРОВОДОВ

2.1. До начала раскатки проводов должны быть выполнены работ предусмотренные п. 1.6 "Общей части" I раздала настоящего сборника.

2.2. Раскатка производится звеном рабочих с помощью лебедок Л-8, установленных на тракторах T-100M. Техническую характеристику лебедки Л-8 см. карту К-5-20-2.

2.3. Перед началом работ должна быть подсчитана величина стрелы провеса провода, при которой обеспечивается его передача без касания земли в пролете, и определено соответствующее максимальное монтажное тяжение для подбора диаметра тягового и тормозного тросов.

2.4. Тяговый трос назначается исходя из условия, чтобы его длина при предельной канатоемкости тракторной лебедки превышала длину монтируемого пролета.

Тормозные тросы принимаются того же диаметра, что и тяговый трос, а длина их определяется длиной перехвата, то есть расстоянием от места установки тормозного трактора до места демонтажа клинового зажима с провода. В качестве возвратного троса рекомендуется использовать синтетический канат.

2.5. Технологическая последовательность производства работ:

а) в местах, где возможно касание проводами земля, установить защиты согласно рис. 1-1 и 1-2;

б) на расстоянии 100 - 120 м от анкерной опоры в смежном пролете установить на неподвижные раскаточные устройства барабаны с проводом и возвратным тросом;

в) разместить на спланированных площадках тяговый и тормозные трактора с лебедками согласно рис. 1-12;

г) в пролете вручную протащить синтетический канат, с помощью которого раскатать тяговый трос;

д) соединить провод и возвратный трос с тяговым согласно (рис. 1-12, узел I);

е) установить на проводе в месте схода его с барабана клиновой зажим, соединенный с тросом первой тормозной лебедки;

ж) запустить тяговую лебедку и натянуть тяговый трос с усилием, указанным в проекте производства работ;

к) запустить тормозную лебедку и начать выдачу провода в пролет, выдерживая стрелу провеса провода, соответствующую его раскатке без касания земли. Тяговая и тормозная лебедки тракторов работают синхронно;

к) при достижении клиновым зажимом отводного ролика, закрепленного у анкерной опоры, раскатку остановить и в месте схода провода с барабана установить на него втотой клиновой зажим, соединенный с тросом второй гормзной лебедки;

л) тяжение с первой тормозной лебедки трактора передать на вторую демонтировать первый клиновой зажим;

м) продолжать раскатку по изложенной технологии до тех пор, пока конец провода не достигнет смежной анкерной опоры;

н) при помощи клинового зажима закрепить раскатанный провод за фундамент опоры или специальные якоря;

п) в аналогичной последовательности раскатываются остальные провода.

2.6. При последующем натягивании проводов согласно картам 2 раздела настоящего сборника рекомендуется подъем свободных гирлянд производить на анкерную опору, в направлении которой велась раскатка, а визирование проводов - в противоположном направлении.

2.7. Состав звена по раскатке проводов и грозозащитных тросов.

Профессия

Разряд

Кол. человек

Электролинейщик

5

1

- " -

4

2

- " -

3

2

- " -

2

-

Машинист

5

3

Итого



8

2.8. Калькуляция трудовых затрат составлена на раскатку девяти сталеалюминиевых проводов сечением 400 ÷ 500 мм2 на 1 км ВЛ. Продолжительность рабочей смены принята 8,2 часа.

Калькуляция трудовых затрат

Основание

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-час

Затраты труда на весь объем работ, чел.-дн.

1

2

3

4

5

6

ЕНиР, § 23-3-23 строка 1, п. "б"

Раскатка троса вручную

100 м

10,0

1,35

1,6

ЕНиР, § 23-3-22 табл. 3, строка 1 и 2, К = 1,84 прим. 7

Раскатка тягового троса











электролинейщик

1 км ВЛ



2,3×1,85

0,5



машинист





0,58×1,85

0,1

ЕНиР, § 23-3-22 табл. 34, строка 1 и 2, К = 1,85 прим. 7

Раскатка тягового троса в первоначальное положение (8 раз)











электролинейщик

1 км ВЛ



2,3×1,85×8

4,2



машинист





0,58×1,85×8

1,0

ЕНиР, § 23-3-33, табл. 2, строки 1 и 2,  К = 1,85 прим. 7, табл. 3, строки 1 и 2, К = 1,85 прим. 7

Раскатка проводов (3 фазы - 9 проводов по 1-му проводу и возвр. тросу)









провода

электролинейщик

1 км ВЛ

1,0

7,3×1,85×9

4,8



машинист





1×1,85×9×3

6,0

трос

электролинейщик



1

2,3×1,85×8

4,2

машинист

1 км ВЛ

0,58×1,85×8

0,1

ЕНиР, § 23-3-26 строка 6 п. "а"

Соединение проводов машинным прессом (из расчета 3 соединителя на 1 км BЛ)

соединит.

3,0

3,2

1,2



Итого

1 км ВЛ

1

-

23,7

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Трудоемкость, чел.-дн.

23,7

Работа механизмов, маш.-смен

8,9

Численность звена, чел.

8

Производительность звена за смену, км ВЛ

0,35

Продолжительность раскатки, смен

2,9

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, приспособлениях и оборудовании

Наименование

ГОСТ, марка, № чертежа

Един. изм.

К-во

Примечание

1

2

3

4

5

Трактор

T-100M

шт.

3



Моторный пресс

ПО-100М

"

2



Ручной пресс

МИ-227А

"

1



Раскаточное устройство

НИС № 4 Энергостройтруд черт. СРБТ-1300

"

2



Клиновой зажим

МК-3

"

5



Монтажный чулок

СЧ-3

"

1



Монтажный блок

М1Р-7

"

2



Скоба

CК-16-1A

"

10



Такелажный трос

3079-69

"

1

тяговый трос, диаметр выбир. согласно п. 2.3 и 2.4

Такелажный трос

"

"

2

тормозной трос, диаметр выбир. согласно п. 2.3 и 2.4

Синтетический капроновой канат Ø 19,1 мм, l = 400 м

10293-67

шт.

1



Линеметатель

АЛ-1А

"

1



Примечание. В таблице не учтен ручной инструмент, а также бригадный инвентарь по технике безопасности, предусмотренный табелем средств малой механизации.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. измерения

Норма на час работы механизма

Расход на 1 км ВЛ

Дизельное топливо

кг

8,4

613,2

Дизельная смазка

"

0,43

31,1

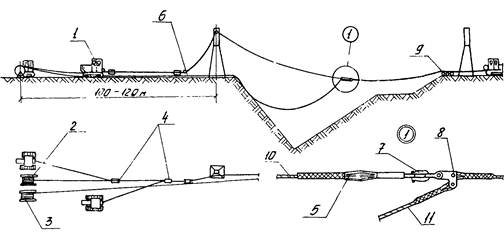

Рис. 1-12. Раскатка проводов тракторными лебедками под тяжением
(вариант с подъемом на одну из анкерных опор)

1 - Трактор Т-100М; 2 - Барабан с проводом; 3 - Барабан с возвратным тросом; 4 - Клиновой зажим;
5 - Монтажный чулок СЧ-3; 6 - Монтажный блок; 7 - Скоба СК-12-1А; 8 - Промзвено ПТМ;
9 - Деревянная защита; 10 - Тяговый трос Ø 17 мм; 11 - Синтетический трос Ø 10,1
l = 400 м

Приложение I

Перечень основных нормативных документов по технике безопасности

СНиП III-А.II-70, М. Изд-во литературы по строительству, 1970 Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены Госгортехнадзором РСФСР).

Правила техники безопасности при строительства воздушных линий электропередачи 1971 г.

Правила техники безопасности при строительных и монтажных работах на действующих вблизи действующих линий электропередачи 1968. г.

Инструктивные указания по безопасной организации переправ на реках и водоемах 1967 г.

Инструкция по безопасной организации и производству совмещенных и особо опасных работ на стройках Минэнерго СССР 1975 г.

Единые правила безопасности при взрывных работах 1968 г.

Табель средств малой механизации для механизированных колонн по строительству линий электропередачи 35 кВ и выше, Оргэнергострой, М., 1974 г.

Приложение II

Перечень использованной литературы

Руководство по разработке типовых технологических карт в строительстве, М., Стройиздат, 1976.

Бошнякович А.Д. Механический расчет проводов и тросов линий электропередачи, Ленинградское отд. Энергия, 1971.

Виноградов Д.Е. Строительство линий электропередачи 35 - 500 кВ в тяжелых условиях, Ленинградское отд. Энергия, 1974.

Давидян Д.Б. Монтаж проводов на высокогорных линиях электропередачи в Армении, "Энергетическое строительство", 1967.

Дмитриев Э.В. Монтаж проводов на переходе ВЛ 220 кВ через р. Енисей в летний период под тяжением проводов, Экспресс-информация Информэнерго, 1969.

Глазунов А.А. Основы механической части воздушных линий электропередачи, Л. Государственное энергетическое издательство 1956

Зильберман Р.И. и др. Справочник по строительству линий электропередачи, М., Л. Энергия, 1966.

Кессельман Л.М. Способы монтажа проводов на горных линиях электропередачи, Энергетическое строительство, 1968, № 10.

Французов Я.Л. Монтаж подвесных канатных дорог. М., Стройиздат, 1975.

Типовые технологические карты (сборник) К-У-10, Оргэнергострой, М., 1973.

Типовые технологические карты (сборник) К-У-19, Оргэнергострой, М., 1978.
