МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР
Главное производственно-техническое управление по строительству
Всесоюзный институт по проектированию организации
энергетического строительства
"ОРГЭНЕРГОСТРОЙ"

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
(сборник)

К-5-20

МОНТАЖ ПРОВОДОВ И ГРОЗОЗАЩИТНЫХ ТРОСОВ
ВЛ 500 кВ В ГОРНЫХ УСЛОВИЯХ

Москва 1982

Типовые технологические карты (сборник) К-5-20 разработаны Отделом организации и механизации строительства линий электропередачи (ЭМ-20) института "ОРГЭНЕРГОСТРОЙ"

Составители: Войнилович Н.А., Коган Е.Н., Полубков В.А., Смирнова Е.Г.

Карты разработаны в 1979 году, утверждены ГПТУ по строительству Минэнерго СССР, протокол № 391 от 12.12.79 г.

Сборник технологических карт на монтаж проводов и грозозащитных тросов в горных условиях разработан применительно к BЛ 500 кВ, сооружаемым на стальных опорах (промежуточных с оттяжками ПБ и анкерно-угловых трехстоечных свободностоящих У, УГ) при подъеме сталеалюминевых проводов сечением 400 - 500 мм2 по три в фазе.

СОДЕРЖАНИЕ

Раздел I

Раскатка проводов и грозозащитных тросов

I. ОБЩАЯ ЧАСТЬ

1.1. Раздел I сборника К-5-20 состоит из четырех технологических карт К-5-20-1, К-5-20-2, К-5-20-3 и К-5-20-4 на раскатку проводов и грозозащитных тросов ВЛ 500 кВ в горных условиях с длиной анк. пролета до 1 км.

1.2. Технологические карта разработаны применительно к BЛ 500 кВ, сооружаемым на стальных опорах-промежуточных с оттяжками (ПБ) и анкерно-угловых трехстоечных свободностоящих (У, УГ), при подвеске сталеалюминевых проводов сечением 400 ÷ 500 мм2 по три в фазе.

1.3. Выбор способа раскатки зависит от местных условий.

При возможности прохождения тяговых механизмов вдоль трассы рекомендуется вести работы согласно карте К-5-20-1. На участках недоступных для механизмов, раскатка осуществляется с помощью тяговых лебедок на полную длину пролета между смежными опорами по карте К-5-20-2, разработанной для коротких пролетов. Если длина пролета превышает предельную канатоемкость лебедки, следует вести работы в соответствии с картой К-5-20-3. Для сложных пролетов А-А, где недопустимо волочение проводов по земле, разработана карта К-5-20-4, предусматривающая раскатку под тяжением без применения специальных механизмов.

1.4. Раскатку выполняет специализированное звено из состава комплексной бригады по монтажу проводов и грозозащитных тросов.

1.5. При привязке карт к объекту необходимо в зависимости от конкретных условий строительства уточнить технологическую последовательность и объемы работ, потребность в трудовых и материально-технических ресурсах.

1.6. До начала раскатки проводов и грозозащитных тросов должны быть выполнены следующие работы, не учитываемые настоящими технологическими картами:

- установка, выверка, полное закрепление и заземление всех опор;

- переустройство пересечений, предусмотренных проектом, по согласованию с их владельцами;

- расчистка створа ВЛ от леса, кустарника, валунов и других предметов, мешающих производству работ; профилирование трассы;

- комплектование арматуры и изоляторов с отбраковкой согласно техническим условиям;

- развозка по пикетам барабанов с проводом и грозозащитным тросом, арматуры и изоляторов в соответствии с проектом производства работ.

1.7. После выбора способа раскатки следует тщательно обследовать намеченные пути движения проводов по земле с целью определения мест установки защит для предохранения их от повреждений. Конструкции защит представлены на рис. 1-1 и 1-2.

1.8. Раскаточные устройства для барабанов с проводом должны быть установлены на расстоянии 15 - 20 м от граничных опор участка в сторону монтируемого пролета.

Барабаны располагаются на устройствах так, чтобы при раскатке они вращались против стрелки, нанесенной заводом на барабане, а провод сходил с его верха.

1.9. Для уменьшения соприкосновения проводов с землей по мере раскатки их следует поднимать в роликах на промежуточные опоры (рис. 1-3 и 1-4). В зависимости от способа последующей перекладки (поверху или с опусканием на землю) раскаточные ролики крепятся непосредственно к траверсе или к гирлянде изоляторов.

1.10. Опрессовка соединительных зажимов в процессе раскатки выполняется моторным прессом в соответствии с типовыми технологическими картами К-5-19.

При обнаружении на проводах дефектов их устранение и установка ремонтных муфт должны производиться до подъема на опоры.

1.11. При раскатке проводов и грозозащитных тросов необходимо строго соблюдать правила техники безопасности, изложенные в основных нормативных документах (см. приложение I).

Особое внимание следует обратить на следующие требования, связанные со спецификой горных условий:

- при выборе и обследовании путей движения рабочих и механизмов должны быть выделены и обозначены предупредительными знаками лавиноопасные участки, места возможных камнепадов, осыпей и обвалов;

- раскатку следует осуществлять, как правило, в направлении от нижних отметок к верхним; при обратном направлении раскатки раскаточные устройства должны быть оборудованы надежными тормозными приспособлениями;

- последние 10 - 12 витков провода или троса следует раскатывать с барабана вручную, предварительно заякорив раскатанный участок;

- на крутых склонах и мелких осыпях запрещается вести работы во время дождя и после него без тщательной проверки откосов мастером или прорабом;

- работа тягового трактора на косогорах с поперечным уклоном более 7° не разрешается, раскатку трактором допускается вести при продольной крутизне до 16°, при использовании в качестве тягового средства бульдозера разрешается работа на подъемах с уклоном до 25°.

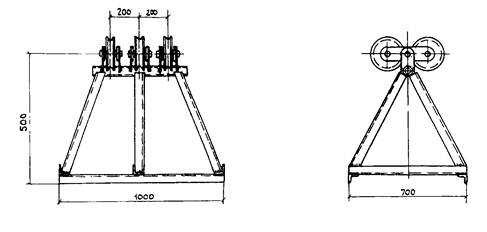

Рис. 1-1. Приспособление для защиты провода от повреждений при раскатке.

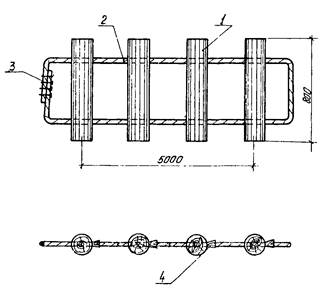

Рис. 1-2. Защита деревянная

1 - бревно Ø 150 мм, 2 - канат Ø 11 мм; 3 - зажим; 4 - клин деревянный

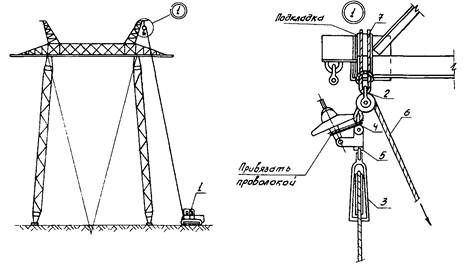

Рис. 1-3. Подъем грозозащитных тросов в раскаточных роликах
на промежуточные опоры

1 - Трактор Т-100М с лебедкой Л-8; 2 - Ролик-коуш; 3 - Раскаточный ролик М1Р-7; 4 - Скоба СК-12-1А;
5 - Промзвено; 6 - Канат капроновый Ø 19,1 мм,
l = 80 м; 7 - Универсальный строп Ø 17,0 мм, l = 1,5 м

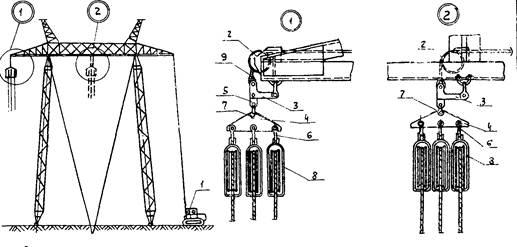

Рис. 1-4. Подъем проводов в раскаточных роликах
на промежуточные опоры

1 - Трактор Т-100М с лебедкой Л-8; 2 - Монтажный блок; 3 - Промзвено ПТМ-12-2; 4 - Коромысло;
5 - Звено ПРС-12-1; 6 - Звено СКТ-12-1; 7 - Скоба СК-12-1А; 8 - Раскаточный блок М1Р-7;
9 - Такелажный трос Ø 17,0
l = 80 м

ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ 500 кВ

РАСКАТКА СТАЛЕАЛЮМИНЕВЫХ ПРОВОДОВ СЕЧЕНИЕМ
400 ÷ 500 мм2 И ГРОЗОЗАЩИТНЫХ ТРОСОВ ТРАКТОРНЫМИ
ЛЕБЕДКАМИ В ДЛИННЫХ ПРОЛЕТАХ

K-5-20-3

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта К-5-20-3 является руководством по раскатке сталеалюминиевых проводов сечением 400 ÷ 500 мм2 и грозозащитных тросов ВЛ 500 кВ в горных условиях в тех случаях, когда прохождение тягового механизма по трассе невозможно, а длина пролетов между смежными опорами превышает канатоемкость лебедки трактора.

1.2. В состав работ, рассматриваемых картой, входят:

- установка барабанов с проводом и тросом на раскаточные устройства;

- раскатка вспомогательного троса;

- раскатка тягового троса лебедки трактора;

- крепление концов проводов и троса к вспомогательному тросу;

- раскатка проводов и грозозащитного троса вспомогательным и тяговым тросами;

- подъем и крепление гирлянд и раскаточных роликов с проводами на промежуточных опорах.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАСКАТКИ ПРОВОДОВ

2.1. До начала раскатки проводов и грозозащитных тросов должны быть выполнены работы, предусмотренные п. 1.6 "Общей части".

2.2. Раскатка производится звеном рабочих с помощью лебедок Л-8, установленных на тракторах T-100M и вспомогательного троса. Техническую характеристику лебедки Л-8 см. карту К-5-20-2.

2.3. Диаметр вспомогательного троса принимается тем же, что и тягового троса лебедки в зависимости от количества одновременно раскатываемых проводов.

На участке длиной 1 км при раскатке трех проводов, грозозащитного и возвратного тросов диаметр вспомогательного троса должен быть не менее 17 мм, при раскатке двух проводов и одного троса - не менее 13 мм, при раскатке одного провода и одного троса - не менее 11 мм.

2.4. Длины тросов назначаются в следующем порядке. Длина тягового троса (lт) определяется канатоемкостью лебедки. Длина вспомогательного троса (lв) подсчитывается по формуле

lв = 1,25 (L - lт) ,

где L - длина наиболее короткого пролета между смежными опорами. Для остальных пролетов, монтируемых согласно настоящей карте, вспомогательный трос наращивается секциями необходимой длины.

2.5. Технологическая последовательность производства работ:

а) в соответствия с указаниями п. 1.7 и 1.8 "Общей части" разместить защиты; установить и подготовить к раскатке барабаны с проводом и тросом; собрать поддерживающие гирлянды изоляторов;

б) в пролете вручную протащить синтетический канат, с помощью которого раскатать вспомогательный и тяговый тросы;

в) соединить вспомогательный трос с тяговым тросом лебедки (рис. 1-9А);

г) присоединить провода, грозозащитный, возвратный и вспомогательный троса к коромыслу, руководствуясь рис. 1-9Б;

д) раскатать провода и грозозащитный трос крайней фазы, пока не будет выбран тяговой трос тракторной лебедки (возвратный трос при этом сматывается с лебедки второго трактора рис. 1-10);

е) отсоединить вспомогательный и возвратный тросы от коромысла и соединить между собой (рис. 1-11);

ж) запустить лебедки с возвратным тросом и подтянуть вспомогательный трос в обратном направлении до полного разматывания тягового троса лебедки;

н) присоединить к коромыслу тяговый трос лебедки или вспомогательный трос (рис. 1-11) и продолжать раскатку до тех пор, пока концы проводов не окажутся на 30 ÷ 40 м за опорой по ходу раскатки;

к) с помощью возвратного троса вернуть вспомогательный и тяговый тросы в первоначальное положение и раскатать провода следующей фазы. При раскатке проводов средней фазы трос пропускается по защитам, установленным на оттяжках опоры;

л) раскатав все три фазы провода и грозозащитные тросы в одном пролете, поднять их в раскаточных роликах на промежуточную опору (рис. 1-3 и 1-4);

м) аналогично выполнить раскатку в последующих пролетах.

2.5. Состав звена по раскатке проводов и грозозащитных тросов:

Профессия

Разряд

Кол. человек

Электролинейщик

5

1

- " -

4

2

- " -

3

5

- " -

2

1

Машинист

5

2

Итого



11

2.6. Калькуляция трудовых затрат составлена на раскатку девяти сталеалюминевых проводов сечением 400 ÷ 500 мм2 и двух грозозащитных тросов лебедкой трактора на 1 км BЛ 500 кВ. Продолжительность рабочей смены принята 8,2 часа.

Калькуляция трудовых затрат

Основание

Наименование работ

Единица измерения

Объем работ

Норма времени на единицу измерения, чел.-час

Затраты труда на весь объем работ, чел.-дн.

1

2

3

4

5

6

ЕНиР, § 23-3-21 табл. 1, строка 24, п. "б"

Сборка изоляторов в двухцепные гирлянды для промежуточных опор из 32-х изоляторов ПС-12А (в среднем 3 опоры на 1 км ВЛ)

гирлянда

9

3,2

3,5

ЕНиР, § 23-3-21 табл. 2, строка 3

Присоединение защитных колец к поддерживающим гирляндам изоляторов (два кольца на гирлянду)

кольцо

18

0,75

1,6

ЕНиР, § 23-3-23 строка 1, п. "б"

Раскатка троса вручную

100 м

10

1,35

1,6

ЕНиР, § 23-3-22 табл. 3, строка 1 и 2, К = 1,85 прим. 7

Раскатка тягового троса (3 раза)

1 км ВЛ

1,0

2,3×1,85×3

1,6

электролинейщик









машинист





0,58×1,85×3×2

0,8

ЕНиР, § 23-3-22 табл. 3, строка 1 и 2, К = 1,85 прим. 7

Раскатка возвратного троса





электролинейщик

1 км ВЛ

1,0

2,3×1,85×2

1,0

машинист





0,58×1,85×2×2

0,6

ЕНиР, § 23-3-22, табл. 2, строки 1 и 2,  К = 1,85 прим. 7, табл. 3, строки 1 и 2, К = 1,85 прим. 7

Раскатка проводов (3 фазы - 9 проводов) и грозозащитных тросов (2 цепи по 1-му тросу)









провода

электролинейщик

1 км ВЛ

1,0

9,6×3×1,85

6,5



машинист





1,4×3×1,85×2

1,9

трос

электролинейщик

1 км ВЛ

1,0

2,3×2×1,85

1,0



машинист



0,58×2×1,85×2

0,5

ЕНиР, § 23-3-22 табл. 2 строки 7 и 8 К = 2, К = 1,4 табл. 3, строки 3 и 4 К = 2

Подъем проводов и грозозащитных тросов на промежут. опоры в раскаточных роликах с гирляндой или без нее (в среднем 3 опоры на 1 км BЛ)









провод

электролинейщик

опора

3

3,6×1,4

1,9



машинист





0,57×1,4

0,3

трос

электролинейщик

опора

3

0,86×2

0,6



машинист





0,21×2

0,2

ЕНиР, § 23-3-26 строка 6 п. "а"

Соединение проводов и грозозащитных тросов машинным прессом (из расчета 3 соединителя на 1 км BЛ)











провод

соедин.

3,0

3,2

1,2



трос



1,0

1,35

0,2



Итого

км ВЛ

1

-

25,0

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ 1 км ВЛ

Трудоемкость, чел.-дн.

25,0

Работа механизмов, маш.-смен

4,5

Численность звена, чел.

11

Производительность звена за смену, км ВЛ

0,44

Продолжительность раскатки, смен

2,25

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в основных машинах, приспособлениях и оборудовании

Наименование

ГОСТ, марка, № чертежа

Един. изм.

К-во

Примечание

1

2

3

4

5

Трактор

T-100M

шт.

2



Моторный пресс

ПО-100М

"

1



Ручной пресс

МИ-227А

"

1



Коромысло



"

1

для раскатки

Коромысло



"

9

для подвески раскаточных роликов

Раскаточное устройство

НИС № 4 Энергостройтруд черт. СРБТ-1300

"

4



Раскаточный ролик

М1Р-7

"

27



Клиновой зажим

МК-2

"

1



Монтажный чулок

СЧ-3

"

3



Скоба

CК-16-1A

"

50



Ролик-коуш

Черт. ОЭС 656.36.00.000.ВО

"

1



Такелажный трос Ø 17,0 мм, l = 80 м

3079-69

"

1

для подъема поддерживающих гирлянд

Такелажный трос

"

"

1

тяговый трос, диаметр выбир. согласно п. 2.3

Линеметатель

АЛ-1А

"

1



Такелажный трос

3079-69

шт.

1

вспомогат. трос, диаметр выбир. согласно п. 2.3

Строп Ø 17,0 мм l = 1,5 м

"

"

1



Синтетический капроновой канат Ø 19,1 мм, l = 400 м

10293-67

"

1



Монтажный блок Q = 7,5

"

1

для подъема поддерживающих гирлянд

Примечание. В таблице не учтен ручной инструмент, а также бригадный инвентарь по технике безопасности, предусмотренный табелем средств малой механизации.

4.2. Потребность в эксплуатационных материалах

Наименование

Един. измерения

Норма на час работы механизма

Расход на 1 км ВЛ

Дизельное топливо

кг

8,4

306,6

Дизельная смазка

"

0,43

15,6

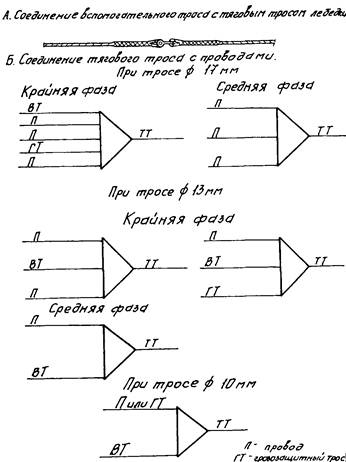

Рис. 1-9. Схемы соединения тягового троса с проводами и тросами

П - провод; ГТ - грозозащитный трос;
ВТ - возвратный трос; ТТ - тяговый (вспомогательный) трос

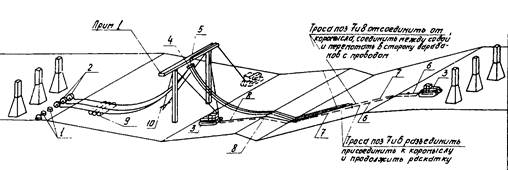

Рис. 1-10. Раскатка проводов с неподвижных раскаточных устройств
лебедкой трактора и вспомогательным тросом

1 - Пустые барабаны; 2 - Барабаны с проводом; 3 - Трактор; 4 - Раскаточные ролики;
5 - Монтажный блок; 6 - Тяговый трос лебедки трактора; 7 - Вспомогательный трос;
8 - Возвратный трос лебедки трактора;
9 - Защита деревянная или каток; 10 - Защита на оттяжках опоры.

Примечание 1. Смонтированные провода крайней фазы условно не показаны.

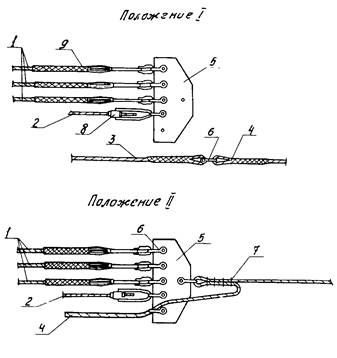

Рис. 1-11. Соединение тягового троса с возвратным и проводами

1 - Провод; 2 - Грозозащитный трос; 3 - Возвратный трос; 4 - Тяговый трос; 5 - Коромысло;
6 - Скоба СК-16-1А; 7 - Зажим; 8 - Монтажный клиновой зажим МК-2; 9 - Монтажный чулок СЧ-3.

Приложение I

Перечень основных нормативных документов по технике безопасности

СНиП III-А.II-70, М. изд-во литературы по строительству, 1970 Правила устройства и безопасной эксплуатации грузоподъемных кранов (утверждены Госгортехнадзором РСФСР).

Правила техники безопасности при строительства воздушных линий электропередачи 1971 г.

Правила техники безопасности при строительных и монтажных работах на действующих вблизи действующих линий электропередачи 1968. г.

Инструктивные указания по безопасной организации переправ на реках и водоемах 1967 г.

Инструкция по безопасной организации и производству совмещенных и особо опасных работ на стройках Минэнерго СССР 1975 г.

Единые правила безопасности при взрывных работах 1968 г.

Табель средств малой механизации для механизированных колонн по строительству линий электропередачи 35 кВ и выше, Оргэнергострой, М., 1974 г.

Приложение II

Перечень использованной литературы

Руководство по разработке типовых технологических карт в строительстве, М., Стройиздат, 1976.

Бошнякович А.Д. Механический расчет проводов и тросов линий электропередачи, Ленинградское отд. Энергия, 1971.

Виноградов Д.Е. Строительство линий электропередачи 35 - 500 кВ в тяжелых условиях, Ленинградское отд. Энергия, 1974.

Давидян Д.Б. Монтаж проводов на высокогорных линиях электропередачи в Армении, "Энергетическое строительство", 1967.

Дмитриев Э.В. Монтаж проводов на переходе ВЛ 220 кВ через р. Енисей в летний период под тяжением проводов, Экспресс-информация Информэнерго, 1969.

Глазунов А.А. Основы механической части воздушных линий электропередачи, Л. Государственное энергетическое издательство 1956

Зильберман Р.И. и др. Справочник по строительству линий электропередачи, М., Л. Энергия, 1966.

Кессельман Л.М. Способы монтажа проводов на горных линиях электропередачи, Энергетическое строительство, 1968, № 10.

Французов Я.Л. Монтаж подвесных канатных дорог. М., Стройиздат, 1975.

Типовые технологические карты (сборник) К-У-10, Оргэнергострой, М., 1973.

Типовые технологические карты (сборник) К-У-19, Оргэнергострой, М., 1978.
