межгосударственный совет по стандартизации, метрологии и сертификации
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
24379.1-
2012

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Москва

Стандартинформ

2013

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1 РАЗРАБОТАН Закрытым акционерным обществом «Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИПСК им. Мельникова»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 4 июня 2012 г. № 40)

За принятие стандарта проголосовали:

Краткое наименование страны
по МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование органа государственного
управления строительством

Республика Беларусь

BY

Министерство архитектуры и строительства

Кыргызстан

KG

Госстрой

Российская Федерация

RU

Росстандарт

Узбекистан

UZ

Узстандарт

(Поправка).

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. № 1852-ст межгосударственный стандарт ГОСТ 24379.1-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

5 ВЗАМЕН ГОСТ 24379.1-80

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты»

Содержание

1 Область применения. 2

2 Нормативные ссылки. 2

3 Термины и определения. 3

4 Конструкция и основные размеры.. 4

5 Конструкция и размеры шпилек. 7

6 Конструкция и размеры анкерных плит. 10

7 Конструкция и размеры муфты.. 12

8 Конструкция и размеры анкерной арматуры.. 12

9 Конструкция и размеры разжимной цанги. 18

10 Конструкция и размеры конической втулки. 19

11 Конструкция и размеры шайбы.. 20

Приложение А (справочное) Теоретическая масса болтов типов 1, 2, 5 и 6. 21

Приложение Б (справочное) Теоретическая масса шпилек (поз. 1 - 4; 7 - 10) 25

Приложение В (справочное) Теоретическая масса анкерной арматуры.. 28

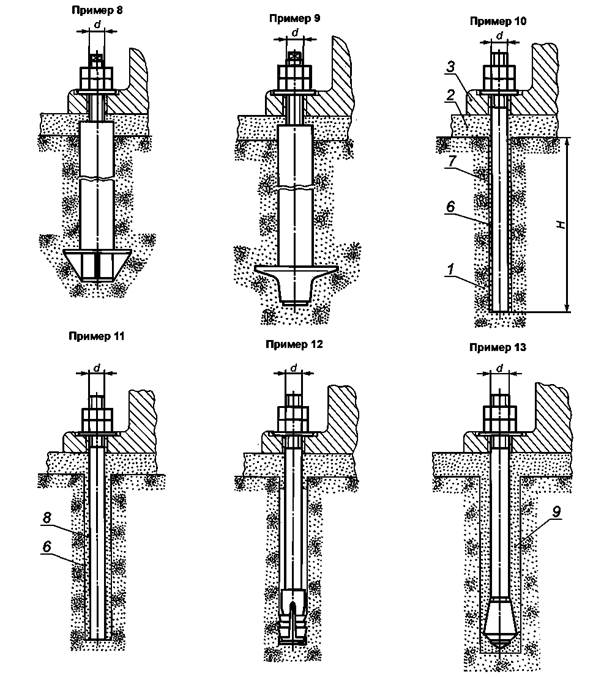

Приложение Г (рекомендуемое) Примеры установки болтов в фундамент. 30

ГОСТ 24379.1-2012

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Foundation bolts. Structure and dimensions

Дата введения - 2013-07-01

1 Область применения

Настоящий стандарт распространяется на фундаментные болты (далее - болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0, предназначенные для крепления и фиксации строительных конструкций или оборудования.

Настоящий стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 3212-92 Комплекты мобильные. Уклоны формовочные, стержневые знаки, допуски размеров

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 10605-94 (ИСО 4032-86) Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24379.0-80 Болты фундаментные. Общие технические условия

ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм

ГОСТ 26645-85* Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

__________

* На территории Российской Федерации действует ГОСТ Р 53464-2009.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 шпилька: Стержень фундаментного болта.

3.2 анкерная арматура: Конструктивный элемент, удерживающий шпильку в фундаменте.

3.3 анкерная плита: Деталь анкерной арматуры.

3.4 втулка: Деталь цилиндрической формы с отверстием, входящая в состав сварной анкерной плиты.

3.5 опорная плита: Основание колонны в виде пластины, непосредственно соприкасающейся с фундаментом.

3.6 цанга разжимная: Конструктивная деталь, позволяющая увеличивать сцепление шпильки с фундаментом при затяжке гайки фундаментного болта.

3.7 муфта: Соединительная деталь с внутренней резьбой, предназначенная для стыковки частей шпилек фундаментного болта.

3.8 труба: Деталь анкерной арматуры съемных фундаментных болтов.

3.9 шайба: Крепежное изделие с отверстием, устанавливаемое под гайку.

3.10 гайка: Крепежное изделие с внутренней резьбой.

4 Конструкция и основные размеры

4.1 Типы, конструкция и основные размеры болтов должны соответствовать указанным в таблице 1 и на рисунке 1.

Таблица 1

Тип болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

1

1

Болты фундаментные изогнутые

12-48

2

2

1

Болты фундаментные с анкерной плитой

16-48

2

56-140

3

56-140

3

1

Болты фундаментные составные

24-48

2

56-140

4

1

Болты фундаментные съемные

24-64

2

56-125

3

56-125

5

-

Болты фундаментные прямые

12-48

6

1

Болты фундаментные с коническим концом

12-48

2

3

Типы и конструкция фундаментных болтов

Рисунок 1 -Типы и конструкция фундаментных болтов, лист 1

1-10 - шпильки; 11, 12 - анкерная плита; 13 - муфта; 14 - анкерная арматура; 15 - разжимная цанга;
16 - коническая втулка; 17 - шайба; 18 - гайка по ГОСТ 5915; 19 - гайка по ГОСТ 10605

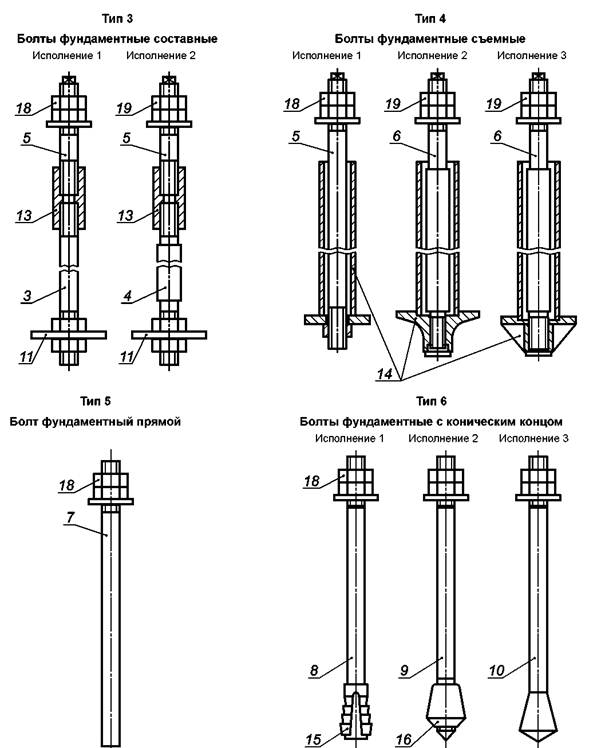

Рисунок 1, лист 2

4.2 Длину болтов L и диаметр резьбы d назначают в зависимости от длины шпилек и диаметра их резьбы.

Примеры условных обозначений:

Болт типа 1, исполнение 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, со шпилькой из стали марки ВСт3пс категории 2:

Болт 1.1.М20 × 800. ВСт3пс2 ГОСТ 24379.1-2012

Болт типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 1900 мм, со шпилькой из стали марки 09Г2С категории 6:

Болт 4.2.М100 × 6 × 1900 09Г2С-6 ГОСТ 24379.1-2012

4.3 Общие технические условия - по ГОСТ 24379.0.

4.4 Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 приведена в приложении А.

Теоретическую массу болтов типов 3 и 4 указывают в рабочих чертежах.

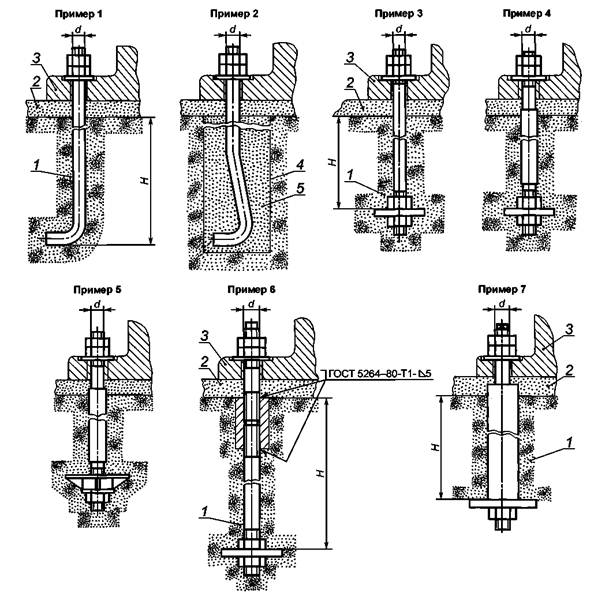

4.5 Примеры установки болтов в фундаменты приведены в приложении Г.

5 Конструкция и размеры шпилек

5.1 Конструкция и размеры шпилек должны соответствовать указанным на рисунке 2 и в таблице 2.

Шпильки (поз. 1-10 по рисунку 1)

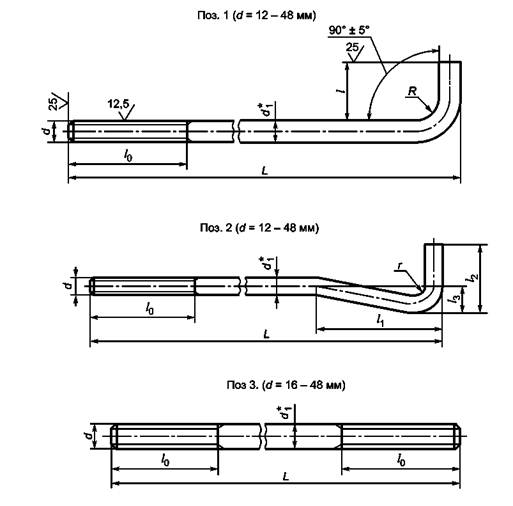

Рисунок 2 - Конструкция и размеры шпилек, лист 1

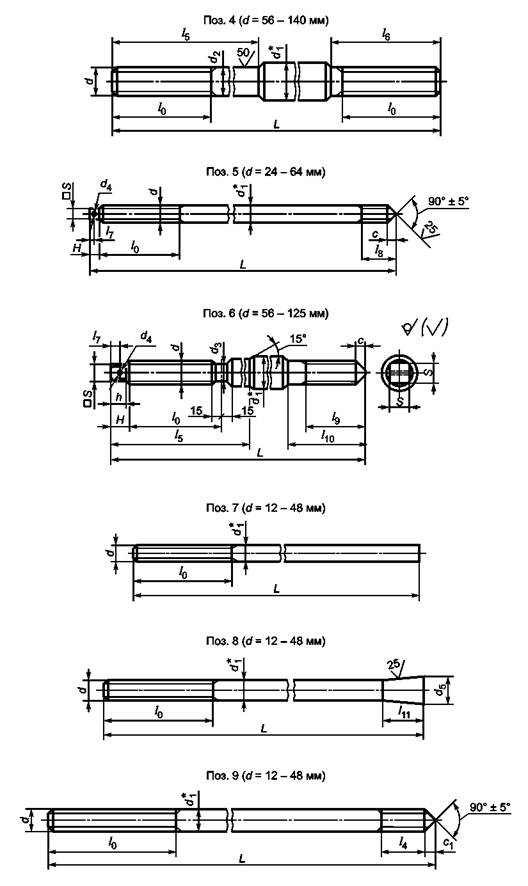

Рисунок 2, лист 2

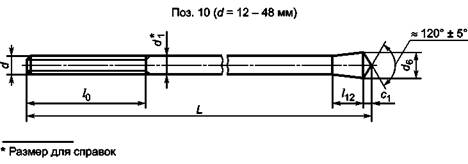

Рисунок 2, лист 3

Таблица 2

Размеры в миллиметрах

Номинальный диаметр резьбы d

Шаг резьбы

d*1

d2

d3

d4

d5

d6

l0

l

l1

l2

l3

l4

l5

l6

крупный

мелкий

Предельное отклонение

по h16

по Н15

по h16

по +IT17

по

по +IT17

по

12

1,75

-

12

-

-

-

17

20

80

40

100

50

25

24

-

-

16

2

16

22

26

90

50

130

60

30

32

20

2,5

20

28

32

100

60

160

80

40

40

24

3

24

5

34

39

110

75

200

100

50

48

30

3,5

30

42

48

120

90

250

120

60

60

36

4

36

8

50

58

130

110

300

140

70

73

42

4,5

42

58

68

140

125

350

170

85

85

48

5

48

68

77

150

150

400

200

100

98

56

5,5

60

56

47,8

12

-

-

160

-

-

-

-

-

400

180

64

6

70

64

55

16

170

500

190

72

-

6

75

72

63

20

180

200

80

85

80

71

190

600

220

90

95

90

81

25

210

800

230

100

105

100

91

230

1000

250

110

120

110

101

240

260

125

130

125

116

30

250

270

140

145

140

-

-

270

280

Окончание таблицы 2

Размеры в миллиметрах

Номинальный диаметр резьбы d

Шаг резьбы

l7

l8

l9

l10

l11

l12

S

H

h

c

c1

R

r

крупный

мелкий

Предельное отелонение

по

по h15

по

12

1,75

-

-

-

-

-

30

20

-

-

-

-

6

12

8

16

2

36

28

9

16

10

20

2,5

48

34

9

20

24

3

7

65

60

41

17

16

9

11

24

20

30

3,5

75

73

50

19

12

14

30

36

4

10

90

85

63

24

20

17

36

30

42

4,5

100

95

71

27

15

20

42

48

5

12

115

120

82

32

25

18

22

48

40

56

5,5

16

130

120

180

-

-

41

30

25

20

-

-

-

64

6

20

150

135

200

46

40

35

25

72

-

6

-

155

240

50

30

80

55

90

25

180

280

65

50

45

35

100

200

300

75

40

110

220

340

85

125

30

240

370

95

60

55

45

140

-

-

-

-

-

-

-

Примеры условных обозначений:

Шпилька поз. 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, из стали марки ВСт3пс категории 2:

Шпилька 1.М20 × 800 ВСт3пс2 ГОСТ 24379.1-2012

Шпилька поз. 4, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 3150 мм, из стали марки 09Г2С категории 6:

Шпилька 4.М100 × 6 × 3150.09Г2С-6 ГОСТ 24379.1-2012

5.2 Предельные отклонения размеров - по ГОСТ 25347 и ГОСТ 25348.

5.3 Резьба - по ГОСТ 24705, поле допуска 8д - по ГОСТ 16093.

5.4 Размеры сбегов резьбы и фасок - по ГОСТ 10549.

5.5 Длина шпилек L (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении Б. Для шпилек (поз. 5 и 6) длину и теоретическую массу указывают в рабочих чертежах.

5.6 Допускается изготовление шпилек другой длины по соглашению между потребителем и предприятием-изготовителем.

6 Конструкция и размеры анкерных плит

6.1 Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на рисунке 3 и в таблице 3, плит (поз. 12) - на рисунке 4 и в таблице 4.

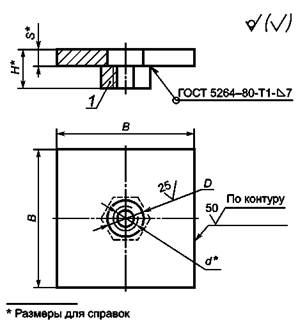

Рисунок 3 - Анкерная плита (поз. 11 на рисунке 1)

Таблица 3

Размеры в миллиметрах

Номинальный диаметр
резьбы шпильки
d

D
Предельное
отклонение
по Н17

В
Предельное
отклонение по ±

S*

Теоретическая
масса плиты, кг

16

22

65

14

0,42

20

26

80

16

0,74

24

32

100

18

1,30

30

38

120

20

2,08

36

45

150

20

3,28

42

50

170

25

5,29

48

60

190

28

7,31

56

66

220

32

11,21

64

74

260

36

17,80

72

82

300

40

26,41

80

90

320

45

33,70

90

100

360

50

47,50

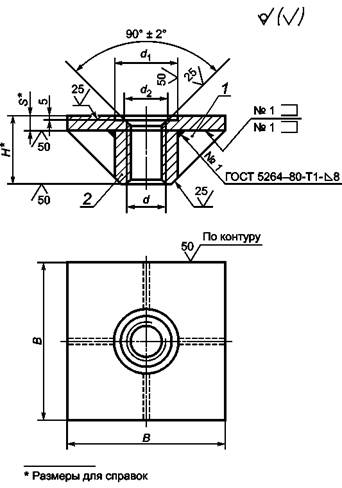

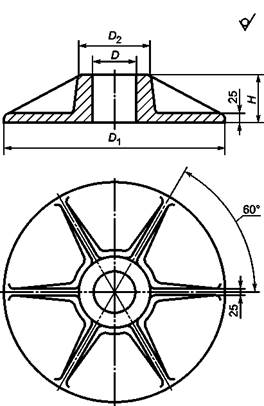

Рисунок 4 - Анкерная плита (поз. 12 на рисунке 1)

Таблица 4

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки d

D

D1

D2

H4

Теоретическая масса плиты, кг

100

135

625

220

130

94,27

110

145

650

230

135

100,32

125

165

675

240

135

106,70

140

185

700

290

145

125,50

Примеры условных обозначений:

Анкерная плита (поз. 11) размером В = 150 мм:

Плита 150 ГОСТ 24379.1-2012

Анкерная плита (поз. 12) наружным диаметром D1 = 625 мм:

Плита 625 ГОСТ 24379.1-2012

6.2 Предельные отклонения размеров - по ГОСТ 25347.

6.3 Отливку выполнять по 3-му классу точности ГОСТ 26645.

6.4 Формовочные уклоны - по ГОСТ 3212.

6.5 Литейные радиусы - 5 мм.

6.6 Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra = 50 мкм по ГОСТ 2789.

7 Конструкция и размеры муфты

7.1 Конструкция и размеры муфты должны соответствовать указанным на рисунке бив таблице 5.

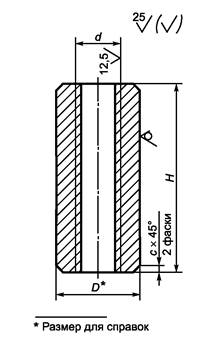

Рисунок 5 - Муфта (поз. 13 на рисунке 1)

Таблица 5

Размеры в миллиметрах

Номинальный
диаметр резьбы
d

D*

Н
Предельное отклонение
по +IT17

с

Теоретическая масса
муфты, кг

24

50

120

2

1,42

30

60

140

3

2,35

36

70

170

4

3,78

42

80

190

5

5,43

48

90

220

6

7,36

56

100

250

8

10,58

64

110

280

8

13,82

Пример условного обозначения:

Муфта для шпильки d = 24 мм из стали марки ВСт3пс категории 2:

Муфта М24.ВСт3пс2 ГОСТ 24379.1-2012

7.2 Муфты должны изготовляться из круглой стали по ГОСТ 2590, обычной точности прокатки.

7.3 Предельные отклонения размеров - по ГОСТ 25347.

7.4 Резьба - по ГОСТ 24705 с крупным шагом, поле допуска 7Н - по ГОСТ 16093.

7.5 Размеры фасок резьбы - по ГОСТ 10549.

8 Конструкция и размеры анкерной арматуры

8.1 Конструкция анкерной арматуры должна соответствовать указанной на рисунке 6.

1 - труба (см. рисунок 7); 2 - составная анкерная плита (см. рисунок 8); 3 - литая анкерная плита (см. рисунок 9), 4 - сварная анкерная плита (см. рисунок 10); 5 - заглушка (см. рисунок 13)

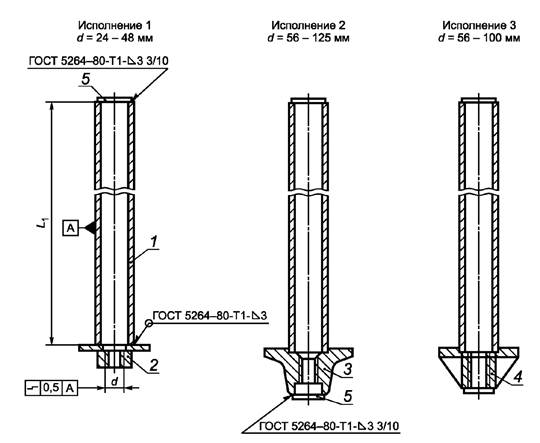

Рисунок 6 - Анкерная арматура (поз. 14 на рисунке 1)

8.2 Длина L1 анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d- по диаметру резьбы шпильки.

8.3 Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на рисунке 7 и в таблице 6.

Трубы должны приниматься по ГОСТ 10704.

8.4 Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на рисунке 8 и в таблице 7.

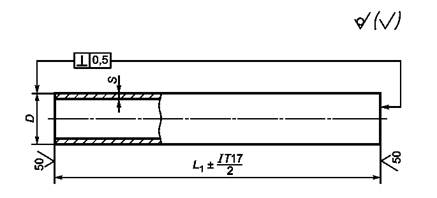

Рисунок 7 - Труба (поз. 1 на рисунке 6)

Таблица 6

В миллиметрах

Диаметр резьбы шпильки

24

30

36

42

48

56

64

72

80

90

100

110

125

Диаметр и толщина стенки трубы D × s

60 × 3,5

89 × 4

102 × 4

114 × 4,5

127 × 4,5

140 × 4,5

152 × 5

168 × 5

180 × 5

203 × 6

1 - гайка по ГОСТ 5915

Рисунок 8 -Анкерная составная плита (поз. 2 на рисунке 6)

Таблица 7

Размеры в миллиметрах

Номинальный диаметр
резьбы
d*

D
Предельное
отклонение по Н16

Н*

S*

В
Предельное отклонение
по ±

Теоретическая
масса плиты, кг

24

32

37

18

140

2,61

30

38

44

20

160

3,28

36

45

49

20

180

4,96

42

50

59

25

200

7,65

46

60

63

25

240

10,98

* См. рисунок 8.

8.5 Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на рисунке 9 и в таблице 8.

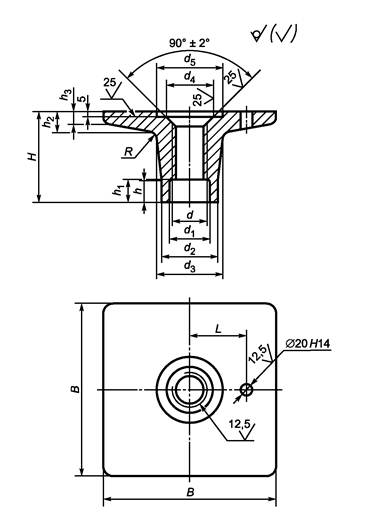

Рисунок 9 - Анкерная литая плита (поз. 3 на рисунке 6)

Таблица 8

Размеры в миллиметрах

Номинальный
диаметр резьбы
d

Шаг резьбы

d1

d2

d3

d4

d5

В

l

Н

h

h1

h2

hз

R

Теоретическая
масса плиты, кг

крупный

мелкий

56

5,5

-

80

100

115

80

106

300

105

150

40

30

40

20

20

26

64

6

85

105

125

90

120

350

120

170

50

40

45

38

72

-

6

100

125

150

100

133

400

130

200

50

50

25

57

80

145

56

90

120

150

180

120

158

450

150

230

60

30

25

89

100

130

170

190

150

174

500

160

240

60

70

40

117

110

145

185

210

165

185

550

180

270

75

35

45

158

125

150

190

230

180

210

600

190

290

80

50

195

8.6 Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на рисунке 10 и в таблице 9.

Сверление отверстия в анкерной плите проводится после приварки втулки и ребер.

1 - ребро (см. рисунок 11); 2- втулка (см. рисунок 12)

Рисунок 10

Таблица 9

Размеры в миллиметрах

Номинальный
диаметр резьбы
d

Шаг резьбы

В

d1

d2

Н*

S*

Теоретическая
масса плиты, кг

крупный

мелкий

предельное отклонение

по ±

по Н16

56

5,5

-

280

106

76

110

20

16,61

64

6

300

120

84

120

19,71

72

-

6

340

133

92

135

25

31,24

80

400

145

100

145

43,01

90

420

158

110

170

30

59,19

100

450

174

120

180

71,21

8.6.1 Конструкция и размеры ребра должны соответствовать указанным на рисунке 11 и в таблице 10.

Рисунок 11 - Ребро (поз. 7 на рисунке 10)

Таблица 10

Размеры в миллиметрах

Номинальный диаметр резьбы отверстия
в анкерной плите
d

h
Предельное отклонение по ±

Толщина S*

56

80

10

64

90

72

100

80

110

16

90

130

100

140

8.6.2 Конструкция и размеры втулки должны соответствовать указанным на рисунке 12 и в таблице 11.

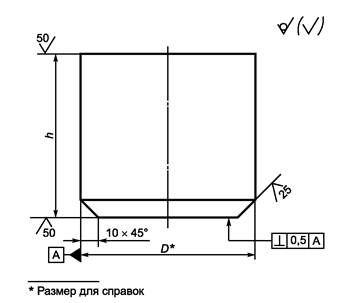

Рисунок 12 - Втулка (поз. 2 на рисунке 10)

Таблица 11

Размеры в миллиметрах

Номинальный диаметр резьбы d

56

64

72

80

90

100

Диаметр заготовки D*

100

110

130

140

160

180

Высота втулки h, предельное отклонение по + IT17

90

100

110

120

140

150

8.7 Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на рисунке 13. Размеры указаны в таблице 12 для трубы, а в таблице 13 - для анкерной плиты.

Рисунок 13 - Заглушка (поз. 5 на рисунке 6)

Таблица 12

Размеры в миллиметрах

Труба D × S

60 × 3,5

89 × 4

102 × 4

114 × 4,5

127 × 4,5

140 × 4,5

152 × 5

168 × 5

180 × 5

203 × 6

D
Предельное отклонение
по h16

56

85

98

110

122

135

147

163

175

198

Теоретическая масса, кг

0,06

0,13

0,18

0,22

0,28

0,34

0,40

0,49

0,57

0,72

Таблица 13

Размеры в миллиметрах

Номинальный диаметр резьбы под анкерную плиту d

56

64

72

80

90

100

110

125

D

Предельное отклонение по h16

90

95

115

13,0

150

160

170

Теоретическая масса, кг

0,15

0,17

0,24

0,31

0,42

0,47

0,53

Примеры условных обозначений:

Арматура анкерная, исполнения 1, под шпильку d= 24 мм, длиной L1 = 400 мм:

Арматура анкерная 1.М24 × 400 ГОСТ 24379.1-2012

То же, исполнения 2, под шпильку d = 64 мм, длиной L1 = 2000 мм:

Арматура анкерная 2.М64 × 2000 ГОСТ 24379.1-2012

То же, исполнения 3, под шпильку d = 100 мм с мелким шагом резьбы 6 мм, длиной L1 = 3150 мм:

Арматура анкерная 3.М100 × 6 × 3150 ГОСТ 24379.1-2012

8.8 Предельные отклонения размеров - по ГОСТ 25347 и ГОСТ 25348.

8.9 Резьба - по ГОСТ 24705, поле допуска 7Н - по ГОСТ 16093.

8.10 Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645.

8.11 Размеры фасок резьбы - по ГОСТ 10549.

8.12 Неуказанные литейные радиусы - 5 мм.

8.13 Теоретическая масса анкерной арматуры и труб приведена в приложении В.

9 Конструкция и размеры разжимной цанги

9.1 Конструкция и размеры разжимной цанги должны соответствовать указанным на рисунке 14 и в таблице 14.

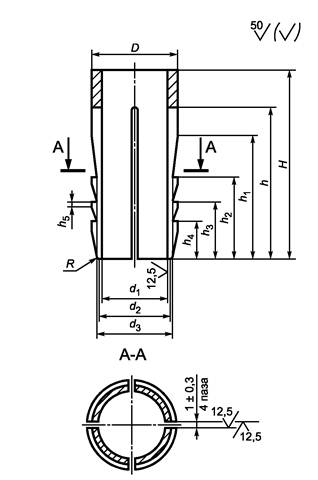

Рисунок 14 - Разжимная цанга (поз. 15 на рисунке 1)

Таблица 14

Размеры в миллиметрах

Номинальный
диаметр
резьбы
шпильки
d

D
Предельное
отклонение
по h16

d1
Предельное
отклонение
по h16

d2

d3

Н

h

h1

h2

h3

h4

h5
Предельное отклонение
по

R,
не
более

Теоретическая
масса цанги,
кг

Пред. откл. по h16

Предельное отклонение
по ±

12

17

12,5

15

16,5

36

30

24

16

11

7

0,5

0,8

0,03

16

24

17,0

20

23,2

45

36

30

21

14

10

0,8

1,0

0,08

20

30

21,0

25

29,0

60

48

40

26

18

12

1,0

1,2

0,17

24

34

25,0

30

32,5

75

60

54

31

22

15

1,5

1,5

0,25

30

42

32,0

37

32,5

90

72

60

34

27

18

1,5

1,5

0,41

36

50

38,0

42

48,0

105

84

70

47

33

22

2,0

1,5

0,68

42

58

44,0

52

55,5

120

96

80

55

39

25

2,5

2,0

1,06

48

68

50,0

60

65,0

150

120

100

63

43

29

3,0

2,0

1,96

9.2 Предельные отклонения размеров - по ГОСТ 25347.

Пример условного обозначения:

Разжимная цанга для шпильки d = 24 мм:

Цанга М24 ГОСТ 24379.1-2012

10 Конструкция и размеры конической втулки

10.1 Конструкция и размеры конической втулки должны соответствовать указанным на рисунке 15 и в таблице 15.

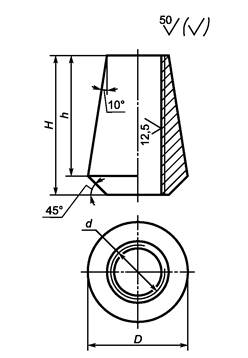

Рисунок 15 - Коническая втулка (поз. 76 на рисунке 1)

Таблица 15

Размеры в миллиметрах

Номинальный
диаметр резьбы шпильки
d

D
Предельное
отклонение по Мб

Н

h

Теоретическая
масса втулки, кг

Предельное отклонение
по ±

12

22

24

20

0,03

16

29

32

28

0,06

20

35

40

34

0,11

24

42

48

41

0,20

30

52

60

51

0,36

36

62

72

61

0,67

49

72

84

71

0,94

48

82

96

82

1,41

Пример условного обозначения:

Втулка под шпильку d = 24 мм:

Втулка М24 ГОСТ 24379.1-2012

10.2 Предельные отклонения размеров - по ГОСТ 25347.

10.3 Резьба - по ГОСТ 24705, поле допуска 7Н - по ГОСТ 16093.

10.4 Размеры фасок резьбы - по ГОСТ 10549.

11 Конструкция и размеры шайбы

11.1 Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.

11.2 Конструкция и размеры шайб должны соответствовать указанным на рисунке 16 и в таблице 16.

Рисунок 16 - Шайба (поз. 77 на рисунке 1)

Таблица 16

Размеры в миллиметрах

Номинальный
диаметр резьбы
шпильки
d

d0
Предельное
отклонение по Н16

D
Предельное
отклонение по h16

S

Предельное
радиальное
биение

Теоретическая
масса шайбы, кг

12

13

36

3

0,5

0,021

16

17

42

4

0,6

0,050

20

21

45

8

0,076

24

25

55

0,120

30

32

80

10

0,7

0,330

36

38

90

0,410

42

44

95

14

0,610

48

50

105

0,740

56

60

115

16

0,8

0,950

64

68

130

1,210

72

76

140

18

1,530

80

85

160

20

0,9

2,270

90

95

180

2,880

100

105

190

22

3,400

110

115

200

3,630

125

130

240

25

1,0

6,300

140

145

270

7,990

Пример условного обозначения:

Шайба для шпильки диаметром резьбы d = 12 мм:

Шайба М12 ГОСТ 24379.1-2012

Приложение А
(справочное)

Теоретическая масса болтов типов 1, 2, 5 и 6

Таблица А.1

Размеры в миллиметрах

Длина*
болта
L

Теоретическая масса болта типа 1, кг, при номинальном диаметре резьбы d

12

16

20

24

30

36

42

48

300

0,35

0,66

-

-

-

-

-

-

400

0,44

0,82

1,32

-

-

-

-

-

500

0,52

0,97

1,57

2,35

-

-

-

-

600

0,61

1,13

1,81

2,71

4,55

-

-

-

710

0,71

1,31

2,09

3,10

5,16

7,59

-

-

800

0,79

1,45

2,31

3,42

5,66

8,31

11,81

-

900

0,88

1,60

2,55

3,77

6,22

9,10

12,89

17,41

1000

0,97

1,77

2,80

4,13

6,77

9,91

13,98

18,83

1120

-

1,95

3,10

4,56

7,43

10,85

15,29

20,53

1250

-

2,15

3,43

5,03

8,15

11,88

16,71

22,38

1320

-

-

3,60

5,28

8,53

12,43

17,47

23,37

1400

-

-

3,79

5,55

8,99

13,10

18,33

24,51

1500

-

-

-

5,90

9,54

13,90

19,42

25,93

1600

-

-

-

6,26

10,10

14,70

20,50

27,35

1700

-

-

-

6,61

10,65

15,50

21,59

28,77

1800

-

-

-

-

11,21

16,29

22,68

30,19

1900

-

-

-

-

11,76

17,09

23,76

31,61

2000

-

-

-

-

12,32

17,89

24,85

33,03

2120

-

-

-

-

-

18,85

26,16

34,73

2240

-

-

-

-

-

19,81

27,47

36,44

2300

-

-

-

-

-

20,29

28,11

37,29

2360

-

-

-

-

-

-

28,76

38,07

2500

-

-

-

-

-

-

30,29

40,13

2650

-

-

-

-

-

-

-

42,26

2800

-

-

-

-

-

-

-

44,39


Таблица А.2

Размеры в миллиметрах

Длина*
болта
L

Теоретическая масса болта типа 2, кг, исполнение

1

2

3

Номинальный диаметр резьбы

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

200

0,92

1,56

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,99

1,69

2,74

4,70

-

-

-

-

-

-

-

-

-

-

-

-

300

1,07

1,81

2,91

4,98

7,60

-

-

-

-

-

-

-

-

-

-

-

350

1,15

1,93

3,09

5,25

7,99

12,21

-

-

-

-

-

-

-

-

-

-

400

1,23

2,06

3,27

5,53

8,39

12,75

17,56

-

-

-

-

-

-

-

-

-

450

1,31

2,18

3,35

5,81

8,79

13,29

18,27

-

-

-

-

-

-

-

-

-

500

1,39

2,30

3,62

6,08

9,19

13,84

18,98

-

-

-

-

-

-

-

-

-

600

1,55

2,55

3,98

6,64

9,99

14,92

20,39

-

-

-

-

-

-

-

-

-

710

1,72

2,82

4,37

7,25

10,87

16,12

21,95

-

-

-

-

-

-

-

-

-

800

1,86

3,04

4,69

7,75

11,59

17,10

23,23

33,99

-

-

-

-

-

-

-

-

900

2,02

3,29

5,04

8,30

12,39

18,18

24,66

35,26

-

-

-

-

-

-

-

-

1000

2,18

3,53

5,40

8,86

13,18

19,27

26,07

38,43

53,60

71,35

-

-

-

-

-

-

1120

2,37

3,84

5,83

9,53

14,14

20,57

27,79

40,14

56,52

74,66

-

-

-

-

-

-

1250

2,57

4,15

6,29

10,25

15,19

21,99

29,63

43,98

59,20

79,16

98,8

-

-

-

-

-

1320

-

4,32

6,54

10,64

15,75

22,75

30,63

44,58

62,56

80,92

101,9

-

-

-

-

-

1400

-

4,52

6,82

11,07

16,38

23,62

31,75

47,30

65,63

85,22

107,7

141,9

-

-

-

-

1500

-

4,77

7,10

11,63

17,18

24,71

33,17

48,57

67,58

87,16

109,4

144,6

-

-

-

-

1600

-

-

7,53

12,18

17,98

25,79

34,59

51,74

71,71

92,1

116,7

153,0

219,1

252,6

-

-

1700

-

-

7,88

12,74

18,77

26,88

36,17

53,96

75,48

95,6

121,1

158,6

225,8

261,5

-

-

1800

-

-

-

13,29

19,57

27,97

37,42

56,18

77,75

99,0

125,6

164,1

232,6

270,3

329,3

408,3

1900

-

-

-

13,85

20,57

29,05

38,84

58,40

81,52

102,5

130,0

169,6

239,4

280,3

339,8

421,3

2000

-

-

-

-

21,17

30,14

40,26

60,61

83,79

106,0

134,5

175,3

246,2

288,1

350,1

434,2

2120

-

-

-

-

22,13

31,44

41,98

63,11

87,25

109,6

139,3

181,3

254,3

298,7

362,6

449,7

2240

-

-

-

-

23,09

32,75

43,68

65,69

91,7

114,3

145,2

188,6

262,5

310,3

375,3

465,3

2500

-

-

-

-

-

35,57

47,37

71,71

98,9

123,3

156,7

203,1

280,2

332,5

402,2

499,0

2800

-

-

-

-

-

-

51,63

78,36

108,0

133,7

170,1

219,8

300,6

359,1

433,4

537,8

3150

-

-

-

-

-

-

-

86,02

118,5

145,9

185,7

242,0

324,4

391,1

470,1

583,2

3350

-

-

-

-

-

-

-

-

-

159,2

203,5

261,4

351,6

426,6

511,9

636,0

4000

-

-

-

-

-

-

-

-

-

-

-

286,5

382,1

465,6

558,4

693,3

4500

-

-

-

-

-

-

-

-

-

-

-

-

416,1

509,9

610,5

758,1

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

662,5

822,9


Таблица А.3

Размеры в миллиметрах

Длина* болта L

Теоретическая масса болта типа 5, кг, при номинальном диаметре резьбы d

12

16

20

24

30

36

42

48

150

0,18

0,36

0,57

-

-

-

-

-

200

0,23

0,44

0,69

1,04

-

-

-

-

250

0,27

0,51

0,82

1,22

2,17

-

-

-

300

0,32

0,59

0,94

1,39

2,44

3,56

-

-

350

0,36

0,67

1,06

1,57

2,72

3,96

5,66

-

400

0,40

0,75

1,19

1,75

3,00

4,35

6,21

8,33

450

0,45

0,83

1,31

1,93

3,28

4,75

6,75

9,04

500

-

0,91

1,43

2,10

3,55

5,15

7,30

9,75

600

-

1,07

1,68

2,46

4,11

5,95

8,38

11,17

710

-

-

1,95

2,85

4,72

6,83

9,54

12,73

800

-

-

2,17

3,17

5,22

7,55

10,56

13,98

900

-

-

-

3,52

5,77

8,35

11,64

15,43

1000

-

-

-

-

6,33

9,15

12,73

16,85

1120

-

-

-

-

6,99

10,11

14,04

18,55

1250

-

-

-

-

-

11,14

15,45

20,40

1320

-

-

-

-

-

-

16,21

21,39

1400

-

-

-

-

-

-

-

22,53

Таблица А.4

Размеры в миллиметрах

Длина*
болта
L

Теоретическая масса болта типа 6, кг, исполнение

1

2

3

1

2

3

1

2

3

1

2

3

Номинальный диаметр резьбы d

12

16

20

24

150

0,23

0,21

0,20

0,47

0,42

0,39

-

-

-

-

-

-

200

0,27

0,26

0,24

0,55

0,50

0,47

0,92

0,80

0,75

-

-

-

250

0,32

0,30

0,29

0,63

0,57

0,55

1,04

0,93

0,87

1,57

1,42

1,32

300

0,36

0,35

0,33

0,71

0,65

0,63

1,17

1,05

1,00

1,75

1,59

1,50

350

0,40

0,39

0,37

0,78

0,73

0,70

1,29

1,17

1,12

1,93

1,77

1,68

400

0,45

0,43

0,42

0,86

0,81

0,73

1,41

1,30

1,24

2,11

1,97

1,86

450

0,49

0,48

0,46

0,94

0,89

0,86

1,54

1,42

1,37

2,28

2,13

2,03

500

0,54

0,52

0,51

1,02

0,97

0,94

1,66

1,54

1,49

2,46

2,30

2,21

600

0,63

0,61

0,60

1,18

1,13

1,10

1,91

1,79

1,74

2,82

2,63

2,57

710

-

-

-

1,35

1,30

1,27

2,18

2,06

2,01

3,21

3,05

2,95

800

-

-

-

-

-

-

2,40

2,28

2,23

3,53

3,37

3,28

900

-

-

-

-

-

-

-

-

-

3,88

3,72

3,63

Окончание таблицы А.4

Размеры в миллиметрах

Длина*
болта
L

Теоретическая масса болта типа 6, кг, исполнение

1

2

3

1

2

3

1

2

3

1

2

3

Номинальный диаметр резьбы d

30

36

42

48

250

2,77

2,53

2,36

-

-

-

-

-

-

-

-

-

300

3,05

2,81

2,64

4,58

4,23

3,90

-

-

-

-

-

-

350

3,33

3,03

2,92

4,98

4,62

4,30

7,27

6,61

6,21

-

-

-

400

3,60

3,36

3,19

5,97

5,02

4,69

7,82

7,15

6,76

11,14

9,74

9,18

450

3,83

3,64

3,47

5,77

5,42

5,09

8,36

7,69

7,30

11,35

10,45

9,89

500

4,16

3,91

3,75

6,17

5,82

5,49

8,90

8,24

7,84

12,51

11,16

10,55

600

4,71

4,47

4,30

6,96

6,62

6,28

9,99

9,32

8,93

13,98

12,53

12,02

710

5,33

5,08

4,92

7,85

7,50

7,17

11,19

10,52

10,13

15,54

14,14

13,58

800

5,82

5,58

5,41

8,56

8,22

7,88

12,17

11,50

11,11

16,82

15,42

14,86

900

6,38

6,13

5,97

9,36

9,02

8,68

13,25

12,58

12,19

18,24

16,85

16,28

1000

6,93

6,69

6,52

10,16

9,81

9,48

14,34

13,67

13,28

19,65

18,26

17,70

1120

7,59

7,36

7,18

11,12

10,77

10,44

15,64

14,97

14,58

21,36

19,98

19,40

1250

-

-

-

12,16

11,82

11,48

17,06

16,39

16,00

23,21

21,82

21,25

1320

-

-

-

-

-

-

17,82

17,15

16,76

24,20

22,82

22,24

1400

-

-

-

-

-

-

-

-

-

25,34

23,94

23,38

Примечание к таблицам А.1, А.2, А.3, А.4 - *Длина принята в соответствии с ГОСТ 6636.

Приложение Б
(справочное)

Теоретическая масса шпилек (поз. 1 - 4; 7 - 10)

Таблица Б.1

Размеры в миллиметрах

Длина*
шпильки
L

Теоретическая масса шпильки (поз. 1 и 2), кг, при номинальном диаметре резьбы d

12

16

20

24

30

36

42

48

300

0,30

0,54

-

-

-

-

-

-

400

0,39

0,70

1,12

-

-

-

-

-

500

0,47

0,85

1,37

2,02

-

-

-

-

600

0,56

1,01

1,61

2,38

3,77

-

-

-

710

0,66

1,19

1,89

2,77

4,38

6,43

-

-

800

0,74

1,33

2,11

3,09

4,88

7,15

9,95

-

900

0,83

1,48

2,35

3,44

5,44

7,95

11,03

14,76

1000

0,92

1,65

2,60

3,80

5,99

8,74

12,12

16,18

1120



1,8

2,90

4,23

6,65

9,69

13,43

17,63

1250

-

2,05

3,23

4,70

7,37

10,72

14,35

19,73

1320

-

-

3,40

4,95

7,75

11,27

15,61

20,72

1400

-

-

3,59

5,22

8,21

11,94

16,47

21,36

1500

-

-

-

5,57

8,76

12,74

17,56

23,28

1600

-

-

-

5,93

9,32

13,54

18,64

24,70

1700

-

-

-

6,28

9,87

14,34

19,73

26,12

1800

-

-

-

-

10,43

15,13

20,82

27,54

1900

-

-

-

-

10,96

15,93

21,90

28,96

2000

-

-

-

-

11,54

16,73

22,99

30,38

2120

-

-

-

-

-

17,69

24,30

32,08

2240

-

-

-

-

-

18,64

25,61

33,79

2300

-

-

-

-

-

19,13

26,25

34,64

2360

-

-

-

-

-

-

26,90

35,45

2500

-

-

-

-

-

-

28,43

37,48

2650

-

-

-

-

-

-

-

38,61

2800

-

-

-

-

-

-

-

41,71


Таблица Б.2

Размеры в миллиметрах

Длина*
шпильки
L

Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы

12

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

150

0,13

0,24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

200

0,18

0,32

0,49

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,22

0,39

0,62

0,89

1,39

-

-

-

-

-

-

-

-

-

-

-

-

300

0,27

0,47

0,74

1,06

1,67

2,40

-

-

-

-

-

-

-

-

-

-

-

350

0,31

0,55

0,86

1,24

1,94

2,79

3,81

-

-

-

-

-

-

-

-

-

-

400

0,35

0,63

0,99

1,42

2,22

3,19

4,35

5,68

-

-

-

-

-

-

-

-

-

450

0,40

0,71

1,11

1,60

2,50

3,59

4,89

6,39

-

-

-

-

-

-

-

-

-

500

0,44

0,79

1,23

1,77

2,77

3,99

5,44

7,10

-

-

-

-

-

-

-

-

-

600

0,53

0,95

1,48

2,13

3,33

4,79

6,52

8,52

-

-

-

-

-

-

-

-

-

710

-

1,12

1,75

2,52

3,94

5,67

7,72

10,08

-

-

-

-

-

-

-

-

-

800

-

1,26

1,97

2,84

4,44

6,39

8,70

11,36

16,03

-

-

-

-

-

-

-

-

900

-

1,42

2,22

3,19

4,99

7,19

9,78

12,79

18,25

-

-

-

-

-

-

-

-

1000

-

1,58

2,46

3,55

5,55

7,98

10,87

14,20

20,47

26,63

33,33

-

-

-

-

-

-

1120



1,77

2,76

3,98

6,22

8,94

12,17

15,92

23,13

30,67

37,49

-

-

-

-

-

-

1250



1,97

3,08

4,44

6,94

9,99

13,59

17,76

26,02

33,35

41,99

51,23

-

-

-

-

-

1320

-

-

3,25

4,69

7,33

10,55

14,35

18,76

27,57

36,71

43,75

54,35

-

-

-

-

-

1400

-

-

3,45

4,97

7,76

11,18

15,22

19,88

29,34

38,71

46,52

57,91

71,5

-

-

-

-

1500

-

-

3,70

5,32

8,32

11,98

16,31

21,30

31,56

41,73

49,99

62,36

77,1

-

-

-

-

1600

-

-

-

5,68

8,87

12,78

17,39

22,72

33,78

44,74

53,45

66,81

82,7

100,7

123,8

-

-

1700

-

-

-

6,03

9,43

13,57

18,48

24,13

36,00

47,76

56,91

71,26

88,3

107,5

132,7

-

-

1800

-

-

-

-

9,98

14,37

19,57

25,55

38,22

50,78

60,38

75,72

93,8

114,3

141,6

177,3

221,8

1900

-

-

-

-

10,54

15,17

20,65

26,97

40,44

53,80

63,84

80,17

99,3

121,1

150,5

187,8

234,8

2000

-

-

-

-

-

15,97

21,74

28,39

42,65

56,82

67,31

84,62

104,9

127,9

159,3

198,2

247,7

2120

-

-

-

-

-

16,93

23,04

30,10

45,31

60,44

71,47

89,96

111,6

136,0

169,9

210,7

263,2

2240

-

-

-

-

-

17,89

24,35

31,80

47,98

64,07

75,63

95,30

118,3

144,2

180,5

223,3

278,8

2500

-

-

-

-

-

-

27,17

35,49

53,75

71,92

84,64

106,90

132,8

161,9

203,7

250,2

312,5

2800

-

-

-

-

-

-

-

39,75

60,40

80,98

95,04

120,20

149,5

182,3

230,3

281,5

351,4

3150

-

-

-

-

-

-

-

-

68,22

91,70

107,20

135,80

171,7

206,1

261,3

318,1

396,7

3550

-

-

-

-

-

-

-

-

-

-

121,15

153,60

191,1

233,3

296,7

359,9

448,5

4000

-

-

-

-

-

-

-

-

-

-

-

-

216,2

263,8

336,8

406,4

506,9

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

297,8

381,2

458,5

571,6

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

510,6

636,4


Таблица Б.3

Размеры в миллиметрах

Длина*
шпильки
L

Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы d

12

16

20

24

30

36

42

48

150

0,15

0,27

-

-

-

-

-

-

200

0,19

0,35

0,55

-

-

-

-

-

250

0,24

0,43

0,67

0,99

1,58

-

-

-

300

0,28

0,51

0,80

1,17

1,86

2,74

-

-

350

0,32

0,58

0,92

1,35

2,14

3,14

4,35

-

400

0,37

0,66

1,04

1,53

2,41

3,53

4,90

6,53

450

0,41

0,74

1,17

1,70

2,69

3,93

5,44

7,24

500

0,46

0,82

1,29

1,88

2,97

4,33

5,98

7,90

600

0,55

0,98

1,54

2,24

3,53

5,12

7,07

9,37

710

-

1,15

1,81

2,63

4,14

6,01

8,26

10,93

800

-

-

2,03

2,95

4,63

6,72

9,25

12,21

900

-

-

-

3,30

5,19

7,52

10,33

13,63

1000

-

-

-

-

5,74

8,32

11,42

15,05

1120

-

-

-

-

6,40

9,28

12,72

16,75

1250

-

-

-

-

-

10,32

14,14

18,60

1320

-

-

-

-

-

-

14,90

19,59

1400

-

-

-

-

-

-

-

20,73

Примечание к таблицам Б.1, Б.2, Б.3 - *Длина принята в соответствии с ГОСТ 6636.


Приложение В
(справочное)

Теоретическая масса анкерной арматуры

Таблица В.1

Размеры в миллиметрах

Длина*
анкерной арматуры
L1

Теоретическая масса анкерной арматуры, кг, исполнение

1

2

3

2

3

2

3

2

3

2

3

2

3

2

Номинальный диаметр резьбы

24

30

36

42

48

56

64

72

80

90

100

110

125

400

4,76

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

500

5,24

6,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

600

5,73

6,51

10,57

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

710

6,27

7,05

11,48

14,41

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

800

6,70

7,48

12,25

15,18

19,94

-

-

-

-

-

-

-

-

-

-

-

-

-

-

900

7,19

7,97

13,09

16,02

20,90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1000

7,68

8,46

13,92

16,85

21,87

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1120

8,17

9,05

14,93

17,85

23,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1250

8,90

9,68

16,02

18,94

24,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1320

9,25

10,03

16,63

19,53

24,95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1400

-

10,42

17,30

20,20

25,73

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1500

-

-

18,14

21,04

26,70

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1600

-

-

-

21,88

27,66

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1700

-

-

-

-

28,63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1800

-

-

-

-

-

43,85

34,14

-

-

-

-

-

-

-

-

-

-

-

-

2000

-

-

-

-

-

45,78

36,07

62,82

44,13

-

-

-

-

-

-

-

-

-

-

2240

-

-

-

-

-

48,10

38,39

65,72

47,05

87,01

61,8

-

-

-

-

-

-

-

-

2500

-

-

-

-

-

50,62

40,91

68,90

50,21

90,66

65,33

94,37

80,73

-

-

-

-

-

-

2800

-

-

-

-

-

-

-

72,54

53,85

94,32

69,41

99,88

85,24

140,7

110,0

-

-

-

-

3150

-

-

-

-

-

-

-

-

-

98,90

74,17

104,15

90,51

147,0

116,4

181,5

134,6

-

-

3550

-

-

-

-

-

-

-

-

-

-

-

110,16

96,52

154,3

123,6

189,5

142,6

236,0

-

4000

-

-

-

-

-

-

-

-

-

-

-

-

-

162,4

131,8

198,6

151,7

245,7

313,20

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

208,6

161,7

256,4

337,7

Таблица В.2

Размеры в миллиметрах

Длина*
трубы
L1

Теоретическая масса трубы, кг, при номинальном наружном диаметре D и толщине стенки S (D × S)

60 × 3,5

89 × 4

102 × 4

114 × 4,5

127 × 4,5

140 × 4,5

152 × 5

168 × 5

180 × 5

203 × 6

400

1,95

-

-

-

-

-

-

-

-

-

500

2,44

-

-

-

-

-

-

-

-

-

600

2,93

5,03

-

-

-

-

-

-

-

-

710

3,47

5,95

-

-

-

-

-

-

-

-

800

3,90

6,71

7,74

-

-

-

-

-

-

-

900

4,39

7,55

8,70

-

-

-

-

-

-

-

1000

4,88

8,38

9,67

-

-

-

-

-

-

-

1120

5,47

9,38

10,83

-

-

-

-

-

-

-

1250

6,10

10,47

12,09

-

-

-

-

-

-

-

1320

6,44

11,07

12,76

-

-

-

-

-

-

-

1400

6,83

11,73

13,54

-

-

-

-

-

-

-

1500

-

12,58

14,50



-

-

-

-

-

-

1600

-

13,41

15,48

-

-

-

-

-

-

-

1700

-

-

16,43

-

-

-

-

-

-

-

1800

-

-

17,41

-

-

-

-

-

-

-

2000

-

-

19,34

24,30

-

-

-

-

-

-

2240

-

-

21,66

27,22

30,44

-

-

-

-

-

2500

-

-

24,18

30,38

33,97

37,60

-

-

-

-

2800

-

-

-

30,02

38,05

42,11

50,76

-

-

-

3150

-

-

-

-

42,81

47,38

57,11

63,32

-

-

3550

-

-

-

-

-

53,39

64,36

71,35

76,64

-

4000

-

-

-

-

-

-

72,52

80,40

86,36

116,56

4500

-

-

-

-

-

-

-

90,45

97,15

131,13

Примечание к таблицам В.1, В.2 - *Длина принята в соответствии с ГОСТ 6636.


Приложение Г
(рекомендуемое)

Примеры установки болтов в фундамент

Г1 Изогнутые болты исполнение 1 устанавливают до бетонирования фундаментов (см. рисунок Г.1, пример 1).

Г2 Изогнутые болты исполнение 2 устанавливают в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (см. рисунок Г.1, пример 2).

Г3 Болты с анкерной плитой исполнений 1 - 3 устанавливают до бетонирования фундаментов (см. рисунок Г.1, примеры 3, 4 и 5).

Г4 При установке составных болтов исполнений 1 и 2 нижнюю шпильку совместно с муфтой и анкерной плитой устанавливают до бетонирования фундамента. Верхнюю шпильку ввертывают в муфту и прихватывают сваркой после установки оборудования (см. рисунок Г.1, пример 6), которое монтируют методом поворота или надвижки.

Г5 При установке съемных болтов исполнений 1 - 3 анкерную арматуру устанавливают до бетонирования фундаментов, а шпильки - после устройства фундамента (см. рисунок Г.1, примеры 7 - 9).

Г6 Болты прямые и с коническим концом исполнения 1 - 3 устанавливают в просверленные скважины готовых фундаментов.

Болты прямые закрепляют с помощью эпоксидного или силоксанового клеев (см. рисунок Г.1, пример 10) или виброзачеканкой цементно-песчаной смесью (см. рисунок Г.1, пример 11).

Болты с коническим концом закрепляют с помощью разжимной цанги (см. пример 12) или цементным раствором при вибропогружении в него шпильки болта (см. рисунок Г.1, пример 13).

Г7 Глубину заделки болтов в бетон (размер Н), состав и марки бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначают в соответствии с действующими нормативными документами, утвержденными в установленном порядке.

Рисунок Г.1 - Примеры установки болтов в фундамент, лист 1

1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция; 4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина; 7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор

Рисунок Г.1, лист 2

Ключевые слова: фундаментные болты, предельные отклонения размеров, шпильки, анкерная плита, разжимная цанга, анкерная арматура, коническая втулка, муфта, заглушка, глубина заделки







© 2013 Ёшкин Кот :-)
