ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ

РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р МЭК
60086-2-2011

БАТАРЕИ ПЕРВИЧНЫЕ

Часть 2

Физические и электрические характеристики

IEC 60086-2:2006
Primary batteries - Part 2: Physical and electrical specifications
(IDT)

Москва

Стандартинформ

2013

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией «Научно-технический центр сертификации электрооборудования «ИСЭП»» (АНО НТЦСЭ «ИСЭП») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1183-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60086-2:2006 «Батареи первичные. Часть 2. Физические и электрические характеристики» (IEC 60086-2:2006 «Primary batteries - Part 2: Physical and electrical specifications»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р МЭК 86-2-96

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 3

2 Нормативные ссылки. 3

3 Термины и определения. 4

4 Символы и сокращения. 5

5 Физические размеры батарей и их обозначения. 5

6 Таблицы конструктивного исполнения и спецификации батарей. 5

7 Физические и электрические характеристики. 6

7.1 Батареи категории 1. 6

7.1.1 Категория 1 - Физические и электрические характеристики. 6

7.1.2 Категория 1 - Характеристики батарей R1, R03, R6P, R6S. 8

7.1.3 Категория 1 - Характеристики батарей R14P, R14S. 8

7.1.4 Категория 1 - Характеристики батарей R20P, R20S, 2R10, LR8D425, LR1. 9

7.1.5 Категория 1 - Характеристики батарей LR03, LR6, LR14, LR20. 10

7.1.6 Категория 1 - Характеристики батареи CR12A604. 12

7.2 Батареи категории 2. 13

7.2.1 Категория 2 - Физические и электрические характеристики. 13

7.2.2 Категория 2 - Характеристики батарей CR14250, CR15H270, CR17345, CR17450, BR17335. 14

7.3 Батареи категории 3. 15

7.3.1 Категория 3 - Физические и электрические характеристики. 15

7.3.2 Категория 3 - Характеристики батарей LR9, LR53, CR11108. 16

7.4 Батареи категории 4. 17

7.4.1 Категория 4 - Физические и электрические характеристики. 17

7.4.2 Категория 4 - Характеристики батарей PR70, PR41, PR48, PR44. 18

7.4.3 Категория 4 - Характеристики батарей LR41, LR55, LR54, LR43, LR44. 21

7.4.4 Категория 4 - Характеристики батарей SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48. 22

7.4.5 Категория 4 - Характеристики батарей SR56, SR54, SR42, SR43, SR44. 22

7.4.6 Категория 4 - Характеристики батарей CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450. 23

7.4.7 Категория 4 - Характеристики батарей BR1225, BR2016, BR2020, BR2320, BR2325, BR3032. 24

7.5 Батареи категории 5. 25

7.5.1 Категория 5 - Физические и электрические характеристики. 25

7.6 Батареи категории 6. 29

7.6.1 Категория 6 - Физические и электрические характеристики. 29

Приложение А (справочное) Таблицы применяемости батарей. 43

Приложение В (справочное) Таблицы перекрестных ссылок. 46

Приложение С (справочное) Ссылки. 48

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации. 49

Библиография. 49

Введение

Часть 2 серии стандартов МЭК 60086 содержит сведения о физических размерах, условиях испытаний на разряд и требованиях к разрядным характеристикам. МЭК 60086-2 дополняет основную информацию и требования, установленные в МЭК 60086-1.

МЭК 60086-2 был подготовлен преимущественно для пользователей первичных батарей, проектировщиков оборудования и производителей батарей для предоставления им информации о конструкции (форме), габаритных (посадочных) размерах и функциональных характеристиках стандартизованных первичных элементов и батарей. За годы действия содержание стандарта изменялось в целях улучшения информационного наполнения и будет пересматриваться далее в соответствии с решениями экспертов национальных комитетов на основе практического опыта и изменения технологии изготовления.

Действующая версия стандарта является результатом инициативы по пересмотру и внесению изменений, таких как некоторые изменения содержания, с целью сделать эту часть более понятной, содержащей меньше неоднозначной информации и перекрестных ссылок, полностью гармонизированной с другими стандартами серии МЭК 60086.

Примечание - Требования безопасности содержатся в МЭК 60086-4, МЭК 60086-5 и МЭК 62281.

ГОСТ Р МЭК 60086-2-2011

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ ПЕРВИЧНЫЕ

Часть 2

Физические и электрические характеристики

Primary batteries. Part 2. Physical and electrical characteristics

Дата введения - 2013-01-01

1 Область применения

Настоящий стандарт является одной из частей серии МЭК 60086 и распространяется на первичные батареи, базирующиеся на стандартных электрохимических системах.

Настоящий стандарт устанавливает:

- физические размеры;

- условия испытаний на разряд и требования к разрядным характеристикам.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты, обязательные при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок стандартов применяется последнее издание ссылочного стандарта, включая все изменения и поправки.

МЭК 60050-482:2004 Международный электротехнический словарь (МЭС). Часть 482. Первичные и вторичные аккумуляторные элементы и аккумуляторные батареи (IEC 60050-482:2004, International Electrotechnical Vocabulary (IEV) - Part 482: Primary and secondary cells and batteries)

МЭК 60086-1 Батареи первичные. Часть 1. Общие положения (IEC 60086-1, Primary batteries - Part 1: General)

ИСО 1101 Геометрические характеристики продукции (GPS). Геометрические допуски. Допуски на форму, расположение, размещение и эксцентриситет (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)

3 Термины и определения

В настоящем стандарте применены термины по МЭК 60086-1, а также следующие термины с соответствующими определениями:

3.1 испытание на применение (application test): Моделирование фактического использования батареи в установленных (конкретных) областях применения.

3.2 конечное напряжение; EV (end-point voltage; EV): Установленное значение напряжения замкнутой цепи батареи, при котором разряд батареи считается законченным.

3.3 минимальная средняя продолжительность; MAD (minimum average duration; MAD): Минимальная средняя продолжительность разряда, которая должна быть характерна для выборки батарей.

Примечание - Испытания на разряд проводят в соответствии с установленными методами. Они предназначены для определения соответствия стандарту, применяемому для батарей конкретного типа.

3.4

номинальное напряжение первичной батареи; Vn (nominal voltage of a primary battery; Vn): Соответствующее приблизительное значение напряжения, которое используется для идентификации первичной батареи.

[МЭК 60050-482:2004, термин 482-03-31]

3.5

напряжение замкнутой цепи; напряжение под нагрузкой; CCV (on-load voltage, closed-circuit voltage; CCV): Напряжение между выводами батареи при ее разряде.

[МЭК 60050-482:2004, термин 482-03-28]

3.6

напряжение разомкнутой цепи; напряжение холостого хода; OCV (open-circuit voltage, offload voltage, OCV): Напряжение между выводами батареи при отсутствии протекания тока.

[МЭК 60050-482:2004, термин 482-03-32]

3.7 первичная батарея (primary battery): Один первичный элемент или более, включая корпус, выводы и маркировку.

3.8

первичный элемент (primary cell): Источник электрической энергии, получаемой прямым преобразованием химической энергии, который конструктивно не может быть заряжен от любого другого источника тока.

[МЭК 60050-482:2004, термин 482-01-02]

3.9 эксплуатационные характеристики (первичной батареи) [service output (of a primary battery)]: Срок службы или емкость, или выходная мощность батареи при установленных условиях разряда.

3.10 испытание эксплуатационных характеристик (service output test): Испытание, предназначенное для измерения эксплуатационных характеристик батареи.

Примечание - Эксплуатационные испытания могут быть применены, например, в следующих случаях:

a) испытания на применение затруднительно повторить;

b) продолжительность испытания на применение может не соответствовать целям испытаний.

3.11

срок сохраняемости (storage life): Период (продолжительность) времени при установленных условиях, до окончания которого батарея способна сохранять свои эксплуатационные характеристики.

[МЭК 60050-482:2004, термин 482-03-47]

3.12 выводы [(terminals (of a primary battery)]: Токопроводящая часть батареи, предназначенная для ее соединения с внешней цепью.

4 Символы и сокращения

EV - конечное напряжение;

MAD - минимальная средняя продолжительность разряда;

OCV - напряжение разомкнутой цепи;

R - нагрузочное сопротивление (сопротивление нагрузки);

Vn - номинальное напряжение батареи.

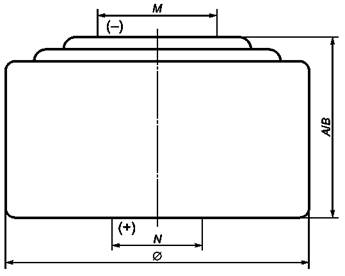

5 Физические размеры батарей и их обозначения

Для описания физических размеров батарей используют следующие обозначения:

А - максимальная наибольшая высота батареи;

В - минимальное расстояние между плоскими положительным и отрицательным выводами (контактами);

С - минимальный наружный диаметр плоской поверхности отрицательного вывода (контакта);

D - максимальный внутренний диаметр плоской поверхности отрицательного вывода (контакта);

Е - максимальное заглубление (углубление) плоской поверхности отрицательного вывода (контакта);

F - максимальный диаметр положительного вывода (контакта) в пределах указанной проектной высоты;

G - минимальный выступ плоского положительного вывода (контакта);

К - минимальный выступ плоского отрицательного вывода (контакта);

L - максимальный диаметр отрицательного вывода (контакта) в пределах указанной проектной высоты;

М - минимальный диаметр плоского отрицательного вывода (контакта);

N - минимальный диаметр плоского вывода (контакта);

Æ - максимальный и минимальный диаметры батареи;

ÆР - эксцентриситет (соосность) положительного вывода (контакта).

Углубление в пределах допуска в плоской поверхности отрицательного контакта определяется размерами С и D батарей, имеющих форму, приведенную на рисунке 1а, однако при размещении батарей последовательно в ряд и создании электрического контакта батарей друг с другом образуются многократные межконтактные зазоры (зазоры между разомкнутыми контактами) относительно первой батареи. Поэтому должны быть соблюдены следующие условия по физическим размерам батарей:

С > F;

N > D;

G > E.

6 Таблицы конструктивного исполнения и спецификации батарей

6.1 Батареи разделены на несколько категорий в зависимости от их формы.

6.2 В каждой категории батарей, имеющих одинаковую форму, они группируются в соответствии с принадлежностью к соответствующей электрохимической системе и показаны последовательно.

6.3 Батареи всегда перечисляют в порядке возрастания их номинального напряжения, а в пределах одинакового номинального напряжения - в порядке возрастания их объема.

6.4 Для каждой категории батарей показан один общий рисунок формы батареи, относящейся к этой категории.

6.5 Обозначение, номинальное напряжение Vn, размеры, условия разряда, минимальная средняя продолжительность разряда MAD и сфера применения батарей, относящихся к одной группе, сведены в одну таблицу.

6.6 В случае если на рисунке показан только один тип батарей, соответствующие размеры батарей могут быть указаны на рисунке.

6.7 Батареи группируют по следующим категориям:

a) категория 1 - круглые батареи согласно рисунку 1:

R1, R03, R6P, R6S, R14P, R14S, R20P, R20S, 2R10, LR8D425, LR1, LR03, LR6, LR14, LR20, CR12A604;

b) категория 2 - круглые батареи согласно рисунку 2:

CR14250, CR15H270, CR17345, CR17450, BR17335;

c) категория 3 - круглые батареи согласно рисунку 3:

LR9, LR53, CR11108;

d) категория 4 - круглые батареи согласно рисунку 4:

PR70, PR41, PR48, PR44, LR41, LR55, LR54, LR43, LR44, SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48, SR56, SR54, SR42, SR43, SR44,CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450, BR1225, BR2016, BR2020, BR2320, BR2325, BR3032;

e) категория 5 - другие круглые батареи - разные:

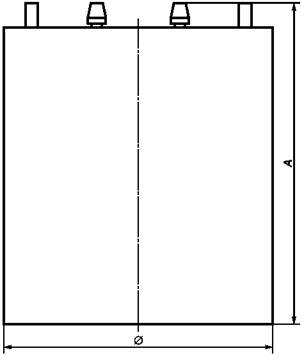

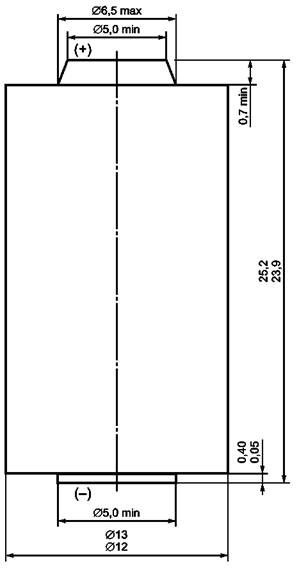

R40 (рисунок 6), 4LR44, 2CR13252, 4SR44 (рисунок 7), 5AR40 (рисунок 8);

f) категория 6 - некруглые батареи - разные:

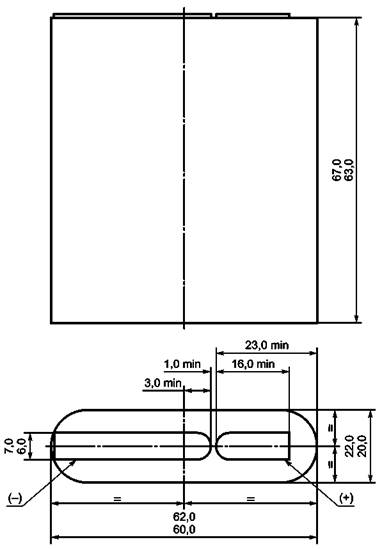

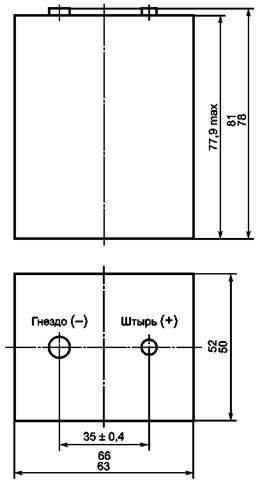

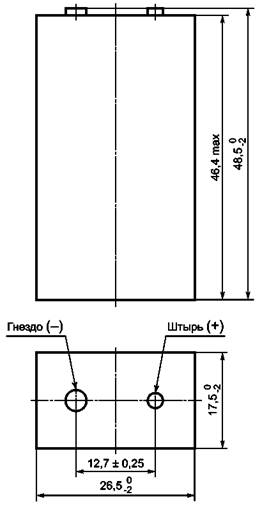

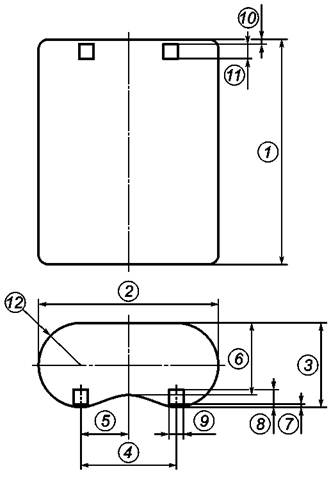

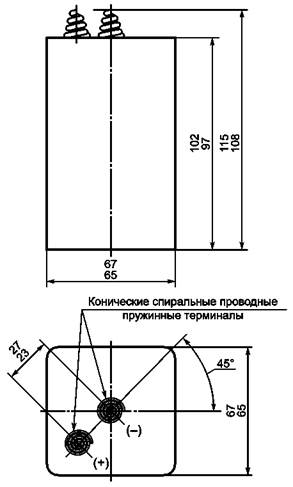

S4 (рисунок 9), 3R12C, 3R12P, 3R12S, 3LR12 (рисунок 10), 4LR61 (рисунок 11), BR-P2, CR-P2 (рисунок 12), 2CR5 (рисунок 13), 2ЕР3863 (рисунок 14), 4R25X, 4LR25X (рисунок 15), 4R25Y (рисунок 16), 4R25-2, 4LR25-2 (рисунок 17), 6AS4 (рисунок 18), 6AS6 (рисунок 19), 6F22, 6LR61 (рисунок 20), 6F100 (рисунок 21).

6.8 Чертежи круглых батарей, приведенные на рисунках 1 - 4, подготовлены посредством уменьшения или увеличения соответствующих оригинальных чертежей. Другие рисунки подготовлены посредством уменьшения или увеличения соответствующих обычных чертежей спецификаций.

В любом случае на рисунках показаны батареи соответствующей формы. Размеры каждой батареи приведены в таблицах.

Примечание - Для упрощения определения размеров батарей см. приложения А, В и С.

7 Физические и электрические характеристики

7.1 Батареи категории 1

7.1.1 Категория 1 - Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

R1, R03, R6P, R6S, R14P, R14S, R20P, R20S

1,725

2R10

3,450

LR8D425, LR1, LR03, LR6, LR14, LR20

1,65

CR12A604

3,7

Для определения размеров батарей см. раздел 5.

Цилиндрическая поверхность изолирована от контактов.

Выводы: плоские/крышка и основание.

Общая информация приведена в МЭК 60086-1.

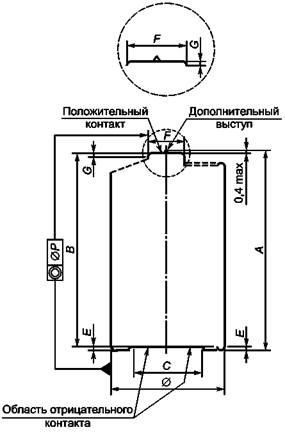

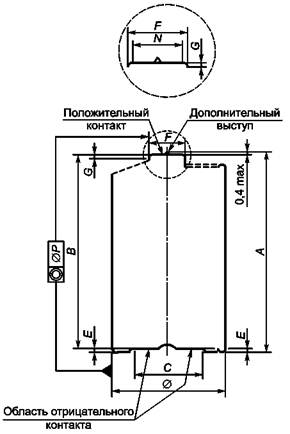

Рисунок 1а - отрицательный контакт С может не быть плоским по всей поверхности.

Рисунок 1b - отрицательный контакт С должен быть плоским по всей поверхности.

Рисунок 1а

Рисунок 1b

Рисунок 1 - Размеры батарей категории 1

Для батарей, соответствующих рисункам 1а и 1b, отрицательный контакт не обязательно должен быть плоским.

В случае если поверхность отрицательного контакта является самой низкой частью батареи, размеры А и В измеряют от поверхности и размер E принимают за нуль.

Размер Р измеряют согласно ИСО 1101.


7.1.2 Категория 1 - Характеристики батарей R1, R03, R6P, R6S

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

Е

F

G

Æ

Æ Р

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Макс.

Мин.

Макс.

Мин.

Макс.

Без обозначения (см. примечание)

R1

1,5

30,2

29,1

5,0

0,2

4,0

0,5

12,0

10,9

0,5

300

12 ч

0,9

76 ч

Слуховые аппараты

5,1

5 мин

0,9

30 мин

Портативное освещение

R03

1,5

44,5

43,3

4,3

0,5

3,8

0,8

10,5

9,5

0,4

5,1

b)

0,9

45 мин

То же

10

1 ч

0,9

1,5 ч

Персональные кассетные плейеры и магнитофоны

75

4 ч

0,9

20 ч

Радио

24

15 с ежеминутно

8 ч в сутки

1,0

4 ч

Дистанционное управление

R6P (большая мощность)

1,5

50,5

49,2

7,0

0,5

5,5

1,0

14,5

13,5

0,5

43

4 ч

0,9

27 ч

Радио

3,9

1 ч

0,8

60 мин

Моторы/игрушки

10

1 ч

0,9

4 ч

Персональные кассетные плейеры и магнитофоны

R6P (большая мощность)

1,5

50,5

49,2

7,0

0,5

5,5

1,0

14,5

13,5

0,5

24

15 с ежеминутно

8 ч в сутки

1,0

11 ч

Дистанционное управление

1,8

с)

0,9

60 импульсов

Импульсные испытания

R6S (стандарт)

1,5

50,5

49,2

7,0

0,5

5,5

1,0

14,5

13,5

0,5

43

4 ч

0,9

22 ч

Радио

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 4 мин в начале каждого интервала каждые 8 ч ежесуточно.

c) Циклами, состоящими из 15 с, - включенными на разряд, 45 с - выключенными непрерывно в течение 24 ч в сутки.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.1.3 Категория 1 - Характеристики батарей R14P, R14S

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

E

F

G

Æ

Æ Р

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Макс.

Мин.

Макс.

Мин.

Макс.

Без обозначения (см. примечание)

R14P (большая мощность)

1,5

50,0

48,6

13,0

0,9

7,5

1,5

26,2

24,9

1,0

3,9

b)

0,9

270 мин

Портативное освещение

6,8

1 ч

0,9

9 ч

Магнитофоны

20

4 ч

0,9

4 ч

Радио

3,9

1 ч

0,8

3 ч

Игрушки

R14S (стандарт)

1,5

50,0

48,6

13,0

0,9

7,5

1,5

26,2

24,9

1,0

3,9

b)

0,9

120 мин

Портативное освещение

6,8

1 ч

0,9

3 ч

Магнитофоны

20

4 ч

0,9

15 ч

Радио

3,9

1 ч

0,8

1,5 ч

Игрушки

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 4 мин в начале каждого интервала каждые 8 ч ежесуточно.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.1.4 Категория 1 - Характеристики батарей R20P, R20S, 2R10, LR8D425, LR1

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

E

F

G

Æ

Æ Р

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Макс.

Мин.

Макс.

Мин.

Макс.

Без обозначения (см. примечание)

R20P (большая мощность)

1,5

61,5

59,5

18,0

1,0

9,5

1,5

34,2

32,3

1,0

2,2

b)

0,9

320 мин

Портативное освещение 1

3,9

1 ч

0,9

11 ч

Магнитофоны

10

4 ч

0,9

32 ч

Радио

2,2

1 ч

0,8

5 ч

Игрушки

1,5

4 мин каждые 15 мин по 8 ч в сутки

0,9

135 мин

Портативное освещение 2

R20S (стандарт)

1,5

61,5

59,5

18,0

1,0

9,5

1,5

34,2

32,3

1,0

2,2

b)

0,9

100 мин

Портативное освещение 1

3,9

1 ч

0,9

4 ч

Магнитофоны

10

4 ч

0,9

18 ч

Радио

2,2

1 ч

0,8

2 ч

Игрушки

1,5

4 мин каждые 15 мин по 8 ч в сутки

0,9

32 мин

Портативное освещение 2

2R10

3,0

74,6

71,5

9,0

0,8

6,8

1,0

21,8

20,0

6,8

5 мин

0,9

85 мин

Портативное освещение

L (см. примечание 2)

LR8D425

1,5

42,5

41,5

2,3c)

0,1

3,8

0,7

8,3

7,7

0,1

5,1

5 мин

0,9

90 мин

Освещение

75

1 ч

1,1

22 ч

Лазерный указатель

75

1 ч

0,9

27 ч

Эксплуатационные испытания

LR1

1,5

30,2

29,1

5,0

0,2

4,0

0,5

12,0

10,9

0,5

300

12 ч

0,9

130 ч

Слуховые аппараты

5,1

5 мин

0,9

94 мин

Портативное освещение

L (см. примечание 2)

LR1

1,5

30,2

29,1

5,0

0,2

4,0

0,5

12,0

10,9

0,5

3000d) - фоновая нагрузка, 10 - импульсная нагрузка

24 ч 5 с в час

0,9

888 ч

Испытания пейджеров

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 4 мин в начале каждого интервала каждые 8 ч ежесуточно.

c) Эта батарея не выполняет требование С > F из-за конструктивных ограничений.

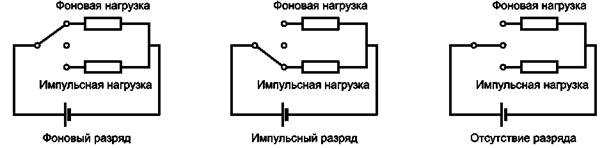

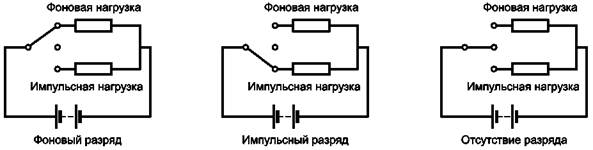

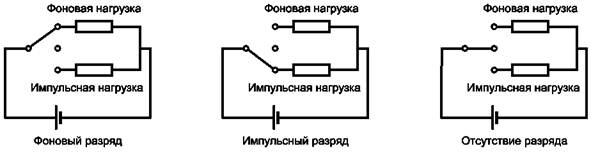

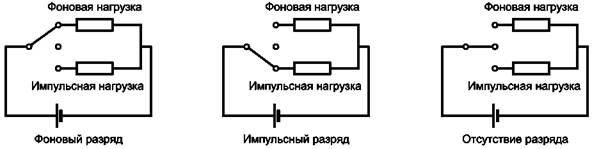

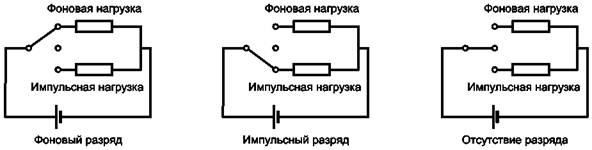

d) Импульсная нагрузка 10 Ом подключается параллельно батарее. Это - полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке 3000 Ом. См. пример.

Пример -

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.1.5 Категория 1 - Характеристики батарей LR03, LR6, LR14, LR20

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

E

F

G

Æ

Æ Р

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Макс.

Мин.

Макс.

Мин.

Макс.

L (см. примечание)

LR03

1,5

44,5

43,3

4,3

0,5

3,8

0,8

10,5

9,5

0,4

5,1

b)

0,9

130 мин

Портативное освещение

24

15 с ежеминутно 8 ч в сутки

1,0

14,5 ч

Дистанционное управление

10

1 ч

0,9

5 ч

Персональные кассетные плейеры и магнитофоны

75

4 ч

0,9

44 ч

Радио

Ток нагрузки 600 мА

с)

0,9

140 импульсов

Фотовспышка

LR6

1,5

50,5

49,2

7,0

0,5

5,5

1,0

14,5

13,5

0,5

43

4 ч

0,9

60 ч

Радио

3,9

1 ч

0,8

4 ч

Двигатели/игрушки

10

1 ч

0,9

11,5 ч

Персональные кассетные плейеры и магнитофоны

Ток нагрузки 250 мА

1 ч

0,9

4,5 ч

CD/MD/Электронные игры

Ток нагрузки 1000 мА

с)

0,9

200 импульсов

Фотовспышка

Потребляемые мощности: 1500 мВт 650 мВт

5 минd)

1,05

40 импульсов

Цифровая фотокамера

0 мВт

55 мин

L (см. примечание)

LR6

1,5

50,5

49,2

7,0

0,5

5,5

1,0

14,5

13,5

0,5

15 с ежеминутно

8 ч в сутки

1,0

31 ч

Дистанционное управление

15 с ежеминутно 8 ч в сутки

LR14

1,5

50,0

48,6

13,0

0,9

7,5

1,5

26,2

24,9

1,0

3,9

4 ч

0,9

770 мин

Портативное освещение

Ток нагрузки 400 мА

2 ч

0,9

8 ч

Портативная стереофония

20

4 ч

0,9

77 ч

Радио

3,9

1 ч

0,8

12 ч

Игрушки

LR20

1,5

61,5

59,5

18,0

1,0

9,5

1,5

34,2

32,3

1,0

2,2

b)

0,9

810 мин

Портативное освещение 1

Ток нагрузки 600 мА

2 ч

0,9

11 ч

Портативная стереофония

10

4 ч

0,9

81 ч

Радио

2,2

1 ч

0,8

15 ч

Игрушки

1,5

4 мин каждые 15 мин по 8 ч в сутки

0,9

450 мин

Портативное освещение 2

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 4 мин в начале каждого интервала каждые 8 ч ежесуточно.

c) Циклами, состоящими из 10 с, - включенными на разряд, 50 с - выключенными в течение 1 ч в сутки.

d) 10 раз циклами, состоящими из разряда потребляемой мощностью 1500 мВт в течение 2 с и 650 мВт в течение 28 с с паузой (потребляемая мощность 0 мВт) в течение 55 мин. Повторяют до достижения конечного напряжения 1,05 В.

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.1.6 Категория 1 - Характеристики батареи CR12A604

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

E

F

G

Æ

ÆР

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Макс.

Мин.

Макс.

Мин.

Макс.

С (см. примечание)

CR12A604b)

3,0

60,4

58,0

4,8

-

4,5

0,3

12,0

10,7

-

2000

24 ч

2,0

840 ч

Эксплуатационные испытания

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Маркировка: применяется согласно пункту 4.1.6.2 МЭК 60086-1.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.


7.2 Батареи категории 2

7.2.1 Категория 2 - Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

CR14250, CR15H270, CR17345, CR17450

3,7

BR17335

3,7

Для определения размеров батарей см. раздел 5.

Цилиндрическая поверхность изолирована от контактов.

Выводы: плоские/крышка и основание.

Общая информация приведена в МЭК 60086-1.

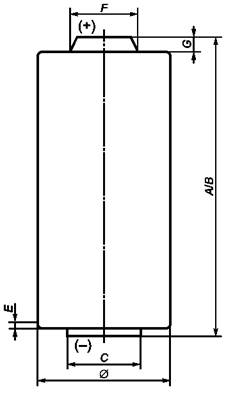

Рисунок 2 - Размеры батарей категории 2


7.2.2 Категория 2 - Характеристики батарей CR14250, CR15H270, CR17345, CR17450, BR17335

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

С

E

F

G

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

С (см. примечание)

CR14250

3,0

25,0

23,5

5,0

-

-

8,0

0,4

14,5

13,5

3

24 ч

2,0

750 ч

Эксплуатационные испытания

CR15H270

3,0

27,0b)

26,0b)

8,5

0,4

0,05

7,0

0,6

15,6

15,0

0,2

24 ч

2,0

270 мин

Эксплуатационные испытания

Ток нагрузки 900 мА

3 с включен, 27 с выключен непрерывно (24 ч в сутки)

1,55

840 импульсов

Фото

CR17345

3,0

34,5

33,5

11,0

0,9

0,5

9,6

1,0

17,0

16,0

0,1

24 ч

2,0

40 ч

Эксплуатационные испытания

Ток нагрузки 900 мА

3 с включен, 27 с выключен непрерывно (24 ч в сутки)

1,55

1400 импульсов

Фото

CR17450

3,0

45,0

43,5

5,0

-

-

8,0

0,4

17,0

16,0

1

24 ч

2,0

710 ч

Эксплуатационные испытания

В (см. примечание)

BR17335

3,0

33,5

32,0

5,0

-

-

8,0

0,1

17,0

16,0

-

-

-

-

-

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Размер А должен быть измерен с учетом перекрытия этикеткой.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.


7.3 Батареи категории 3

7.3.1 Категория 3 - Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

LR9, LR53

1,65

CR11108

3,7

Для определения размеров батарей см. раздел 5.

Цилиндрическая поверхность изолирована от положительного вывода.

Выводы: плоские/крышка и основание.

Общая информация приведена в МЭК 60086-1.

Рисунок 3а

Рисунок 3b

Рисунок 3 - Размеры батарей категории 3


7.3.2 Категория 3 - Характеристики батарей LR9, LR53, CR11108

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А

В

F

G

К

L

М

N

Æ

R, Ом

Продолжительность

EV, В

Макс.

Мин.

Макс.

Мин.

Мин.

Макс.

Мин.

Мин.

Макс.

Мин.

L (см. примечание 1)

LR9

1,5

6,2

5,6

13,5

2,0

0,2

12,5

10,0

10,0

16,0

15,2

390

24 ч

0,9

48 ч

Эксплуатационные испытания

LR53

1,5

6,1

5,4

20,9

2,1

0,2

21,0

15,3

18,7

23,2

22,6

470

24 ч

0,9

50 ч

То же

С (см. примечание 2)

CR11108

3,0

10,8

10,4

-

-

0,2

9,0

3,0

9,0

11,6

11,4

15000

24 ч

2,0

620 ч

»

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.


7.4 Батареи категории 4

7.4.1 Категория 4 - Физические и электрические характеристики

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

PR70, PR41, PR48, PR44

1,68

LR41, LR55, LR54, LR43, LR44

1,65

SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48, SR56, SR54, SR42, SR43, SR44

1,63

CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450

3,7

BR1225, BR2016, BR2020, BR2320, BR2325, BR3032

3,7

Для определения размеров батарей см. раздел 5.

Цилиндрическая поверхность соединена с положительным выводом. Положительный контакт должен быть образован боковой поверхностью батареи, но может быть образован и основанием.

Выводы: плоские/крышка и основание.

Устойчивость к контактному нажатию (сжатию) см. в пункте 4.1.3.1 МЭК 60086-1.

Общая информация приведена в МЭК 60086-1.

Разница между высотой батареи и расстоянием между контактами не должна превышать 0,1 мм. Не должно быть каких-либо выступающих конструктивных частей батареи, расположенных на поверхности положительного контакта.

Маркировка: согласно пункту 4.1.6.2 МЭК 60086-1.

Рисунок 4 - Размеры батарей категории 2


7.4.2 Категория 4 - Характеристики батарей PR70, PR41, PR48, PR44

Обозначение электрохимической системы

Обозначение батареи

Vn, B

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

Р (см. примечание)

PR70b), c)

1,4

3,6

3,3

-

-

5,8

5,55

3

12 ч

0,9

90 ч

Слуховые аппараты

3 - фоновая нагрузка;

12 ч

Эксплуатационные испытания на большую мощность

0,51 - импульсная нагрузка

1 с включен / 3 с выключенd)

1,0

45 ч

Ток нагрузки:

0,7 мА - фоновая нагрузка;

3 мА - импульсная нагрузка

е)

1,05

85 ч

Слуховые аппараты стандартные

Ток нагрузки

1 мА - фоновая нагрузка;

5 мА - импульсная нагрузка

е)

1,05

50 ч

Слуховые аппараты с высокой мощностью потребления

PR41b), c)

1,4

3,6

3,3

3,0

3,8

7,9

7,55

1,5

12 ч

0,9

100 ч

Слуховые аппараты

1,5 - фоновая нагрузка;

0,160 - импульсная нагрузка

12 ч

1 с включен / 3 с выключенd)

1,0

25 ч

Эксплуатационные испытания на большую мощность

Ток нагрузки:

1,2 мА - фоновая нагрузка;

5 мА - импульсная нагрузка

е)

1,05

95 ч

Слуховые аппараты стандартные

Ток нагрузки:

2 мА - фоновая нагрузка;

10 мА - импульсная нагрузка

е)

1,05

55 ч

Слуховые аппараты с высокой мощностью потребления

PR48b), c)

1,4

5,4

5,0

3,0

3,8

7,9

7,55

1,5

12 ч

0,9

195 ч

Слуховые аппараты

1,5 - фоновая нагрузка;

0,110 - импульсная нагрузка

12 ч

1 с включен / 3 с выключенd)

1,0

30 ч

Эксплуатационные испытания на большую мощность

Р (см. примечание)

PR48b), c)

1,4

5,4

5,0

3,0

3,8

7,9

7,55

Ток нагрузки:

2 мА - фоновая нагрузка;

6 мА - импульсная нагрузка

е)

1,05

85 ч

Слуховые аппараты стандартные

Ток нагрузки:

3 мА - фоновая нагрузка;

12 мА - импульсная нагрузка

е)

1,05

50 ч

Слуховые аппараты с высокой мощностью потребления

PR44b), c)

1,4

5,4

5,0

3,8

3,8

11,6

11,25

0,62

12 ч

0,9

195 ч

Слуховые аппараты

0,62 - фоновая нагрузка;

0,043 - импульсная нагрузка

12 ч

1 с включен / 3 с выключенd)

1,0

38 ч

Эксплуатационные испытания на большую мощность

Ток нагрузки:

5 мА - фоновая нагрузка;

15 мА - импульсная нагрузка

е)

1,05

69 ч

Слуховые аппараты стандартные

Ток нагрузки:

8 мА - фоновая нагрузка;

4 мА - импульсная нагрузка

е)

1,05

45 ч

Слуховые аппараты с высокой мощностью потребления

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Между активацией батареи и началом проведения испытаний должно пройти не менее 10 мин.

c) Обращаем внимание разработчиков оборудования на значимость положительного электрического контакта со стороны батареи: он должен быть изготовлен так, чтобы не препятствовать доступу воздуха для батарей «Р»-системы.

d) Импульсная нагрузка должна подключаться параллельно батарее. Это - полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример.

e) 12 ч в сутки повторяется цикл, состоящий из разряда на большую нагрузку в течение 100 мс и дополнительного разряда на маленькую нагрузку в течение 119 мин, 59 с, 900 мс.

Пример -

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 95 % MAD.

Рисунок 5 - Измерительный калибр для батарей категории 4

Батареи, указанные в настоящем пункте, должны свободно входить в измерительный калибр (рисунок 5) вышеприведенной формы размерами, указанными ниже.

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры измерительного калибра, мм

D

d

Н

h

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Р

PR70

1,4

5,814

5,805

4,652

4,643

3,612

3,604

3,031

3,023

PR41

1,4

7,914

7,905

6,314

6,305

3,612

3,604

2,808

2,802

PR48

1,4

7,914

7,905

6,314

6,305

5,412

5,404

4,612

4,604

PR44

1,4

11,617

11,606

9,614

9,605

5,412

5,404

4,412

4,404

7.4.3 Категория 4 - Характеристики батарей LR41, LR55, LR54, LR43, LR44

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

L (см. примечание)

LR41

1,5

3,6

3,3

3,0

3,8

7,9

7,55

22

24 ч

1,2

300 ч

Эксплуатационные испытания

LR55

1,5

2,1

1,85

3,8

3,8

11,6

11,25

22

24 ч

1,2

275 ч

То же

LR54

1,5

3,05

2,75

3,8

3,8

11,6

11,25

15

24 ч

1,2

350 ч

LR43

1,5

4,2

3,8

3,8

3,8

11,6

11,25

10

24 ч

1,2

359 ч

LR44

1,5

5,4

5,0

3,8

3,8

11,6

11,25

6,8

24 ч

1,2

340 ч

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.4.4 Категория 4 - Характеристики батарей SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48

Обозначение электрохимической системы

Обозначение батареи

vn, b

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

S (см. примечание)

SR62

1,55

1,65

1,45

2,5

3,8

5,8

5,55

82

24 ч

1,2

390 ч

Эксплуатационные испытания

SR63

1,55

2,15

1,9

2,5

3,8

5,8

5,55

68

24 ч

1,2

560 ч

То же

SR65

1,55

1,65

1,45

3,0

-

6,8

6,6

100

24 ч

1,2

810 ч

»

SR64

1,55

2,7

2,4

2,5

3,8

5,8

5,55

56

24 ч

1,2

-

»

SR60

1,55

2,15

1,9

3,0

3,8

6,8

6,5

68

24 ч

1,2

685 ч

»

SR67

1,55

1,65

1,45

3,0

-

7,9

7,65

68

24 ч

1,2

820 ч

»

SR66

1,55

2,6

2,4

3,0

-

6,8

6,6

47

24 ч

1,2

680 ч

»

SR58

1,55

2,1

1,85

3,0

3,8

7,9

7,55

47

24 ч

1,2

518 ч

»

SR68

1,55

1,65

1,45

3,8

-

9,5

9,25

47

24 ч

1,2

680 ч

»

SR59

1,55

2,6

2,3

3,0

3,8

7,9

7,55

33

24 ч

1,2

530 ч

»

S (см. примечание)

SR69

1,55

2,1

1,85

3,8

-

9,5

9,25

33

24 ч

1,2

663 ч

Эксплуатационные испытания

SR41

1,55

3,6

3,3

3,0

3,8

7,9

7,55

22

24 ч

1,2

450 ч

То же

SR57

1,55

2,7

2,4

3,8

3,8

9,5

9,15

22

1,55

1,2

500 ч

»

SR55

1,55

2,1

1,85

3,8

3,8

11,6

11,25

22

1,55

1,2

450 ч

»

SR48

1,55

5,4

5,0

3,0

3,8

7,9

7,55

1,5

1,55

0,9

40 ч

Слуховые аппараты

15

24 ч

1,2

580 ч

Эксплуатационные испытания

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.4.5 Категория 4 - Характеристики батарей SR56, SR54, SR42, SR43, SR44

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

S (см. примечание)

SR56

1,55

2,6

2,3

3,8

3,8

11,6

11,25

15

24 ч

1,2

490 ч

Эксплуатационные испытания

SR54

1,55

3,05

2,75

2,5

3,8

11,6

11,25

15

24 ч

1,2

580 ч

То же

SR42

1,55

3,6

3,3

3,0

3,8

11,6

11,25

15

24 ч

1,2

670 ч

«

SR43

1,55

4,2

3,8

2,5

3,8

11,6

11,25

10

24 ч

1,2

620 ч

«

SR44

1,55

5,4

5,0

3,8

3,8

11,6

11,25

6,8

24 ч

1,2

620 ч

«

5,6d) - фоновая нагрузка 0,039 - импульсная нагрузка

b)

0,9

450 ч

с)

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 24 ч в сутки плюс разряд на 39 Ом в течение 1 с каждые 6 с в течение 5 мин каждые сутки.

c) Ускоренные эксплуатационные испытания для автоматических видеокамер.

d) Импульсная нагрузка должна подключаться параллельно батарее. Это - полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример.

Пример -

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.4.6 Категория 4 - Характеристики батарей CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450

Обозначение электрохимической системы

Обозначение батарей

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

С (см. примечание)

CR1025

3,0

2,5

2,2

3,0

-

10,0

9,7

68

24 ч

2,0

630 ч

Эксплуатационные испытания

CR1216

3,0

1,6

1,4

4,0

-

12,5

12,2

62

24 ч

2,0

480 ч

То же

CR1220

3,0

2,0

1,8

4,0

-

12,5

12,2

62

24 ч

2,0

700 ч

»

CR1616

3,0

1,6

1,4

5,0

-

16,0

15,7

30

24 ч

2,0

480 ч

»

CR2012

3,0

1,2

1,0

8,0

-

20,0

19,7

30

24 ч

2,0

530 ч

»

CR1620

3,0

2,0

1,8

8,0

-

16,0

15,7

47

24 ч

2,0

900 ч

»

CR2016

3,0

1,6

1,4

8,0

-

20,0

19,7

30

24 ч

2,0

675 ч

»

CR2025

3,0

2,5

2,2

8,0

-

20,0

19,7

15

24 ч

2,0

540 ч

»

CR2320

3,0

2,0

1,8

8,0

-

23,0

22,6

15

24 ч

2,0

590 ч

»

CR2032

3,0

3,2

2,9

8,0

-

20,0

19,7

15

24 ч

2,0

920 ч

»

CR2330

3,0

3,0

2,7

8,0

-

23,0

22,6

15

24 ч

2,0

1320 ч

»

С (см. примечание)

CR2430

3,0

3,0

2,7

8,0

-

24,5

24,2

15

24 ч

2,0

1300 ч

Эксплуатационные испытания

CR2354

3,0

5,4

5,1

8,0

-

23,0

22,6

7,5

24 ч

2,0

1260 ч

То же

CR3032

3,0

3,2

2,9

8,0

-

30,0

29,6

7,5

24 ч

2,0

1250 ч

»

CR2450

3,0

5,0

4,6

8,0

-

24,5

24,2

7,5

24 ч

2,0

1200 ч

»

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.

7.4.7 Категория 4 - Характеристики батарей BR1225, BR2016, BR2020, BR2320, BR2325, BR3032

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Размеры, мм

Условия разряда

MADa) (начальный)

Область применения

А/В

М

N

Æ

R, кОм

Продолжительность

EV, В

Макс.

Мин.

Мин.

Мин.

Макс.

Мин.

В (см. примечание)

BR1225

3,0

2,5

2,2

4,0

-

12,5

12,2

30

24 ч

2,0

395 ч

Эксплуатационные испытания

BR2016

3,0

1,6

1,4

8,0

-

20,0

19,7

30

24 ч

2,0

636 ч

То же

BR2020

3,0

2,0

1,8

8,0

-

20,0

19,7

15

24 ч

2,0

490 ч

»

BR2320

3,0

2,0

1,8

8,0

-

23,0

22,6

15

24 ч

2,0

468 ч

»

BR2325

3,0

2,5

2,2

8,0

-

23,0

22,6

15

24 ч

2,0

696 ч

»

BR3032

3,0

3,2

2,9

8,0

-

30,0

29,6

7,5

24 ч

2,0

1310 ч

»

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.


7.5 Батареи категории 5

7.5.1 Категория 5 - Физические и электрические характеристики

7.5.1.1 Категория 5 - Характеристики батареи R40

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

R40

1,725

Размеры приведены в миллиметрах.

Выводы: винтовые.

Общая информация приведена в МЭК 60086-1.

Рисунок 6 - Размеры батареи R40

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

Ом

Продолжительность

EV, В

Без обозначения (см. примечание)

R40

1,5

6,8

b)

0,93

200 сут

Промышленное оборудование 1

2,7

с)

0,85

60 ч

Промышленное оборудование 2

10

24 ч

0,85

280 ч

Промышленное оборудование 3

51

24 ч

0,9

80 сут

Электрический заградительный контроллер

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Десять периодов по 4 мин каждый в начале каждого часового интервала в течение шести дней в неделю. На седьмой день - пять периодов в начале 2-часового интервала.

c) Последовательно: 1 ч - включение на разряд, 6 ч - выключен, 1 ч - включение на разряд, 16 ч - выключен.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.5.1.2 Категория 5 - Характеристики батарей 4LR44, 2CR13252, 4SR44

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже.

Обозначение

Ocvmax, в

4LR44

6,60

2CR13252

7,4

4SR44

6,52

Размеры приведены в миллиметрах.

Цилиндрическая поверхность изолирована от контактов.

Выводы: плоские.

Общая информация приведена в МЭК 60086-1.

Рисунок 7 - Размеры батарей 4LR44, 2CR13252, 4SR44

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, кОм

Продолжительность

EV, В

L
(см. примечание 1)

4LR44

6,0

27

b)

3,6

310ч

с)

27

24 ч

3,6

420 ч

Эксплуатационные испытания

0,1

d)

3,6

950 импульсов

Импульсные испытания

С
(см. примечание 2)

2CR13252

6,0

30

24 ч

4,0

620 ч

Эксплуатационные испытания

S
(см. примечание 1)

4SR44

6,2

27е) - фоновая нагрузка;

0,160 - импульсная нагрузка

b)

3,6

570 ч

с)

27

24 ч

3,6

620 ч

Эксплуатационные испытания

0,1

d)

3,6

1000 импульсов

Импульсные испытания

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 24 ч в сутки плюс разряд на нагрузку 160 Ом по 1 с каждые 6 с в течение 5 мин каждые сутки.

c) Ускоренные эксплуатационные испытания для автоматических камер.

d) 24 ч в сутки режимом разряда 2 с - включение на разряд, 1 с - выключен (пауза).

e) Импульсная нагрузка должна подключаться параллельно батарее. Это - полезная нагрузка. Она не подключается последовательно или параллельно фоновой нагрузке. См. пример.

ПРИМЕР -

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.

7.5.1.3 Категория 5 - Характеристики батареи 5AR40

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

5AR40

7,75

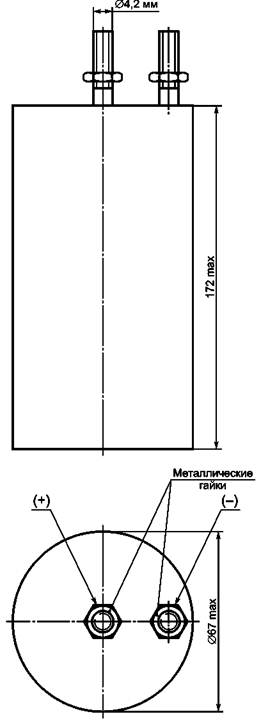

Размеры батареи приведены в миллиметрах.

Выводы: винтовые.

Выводы размещают на крышке батареи.

Максимальный диаметр выводного штифта (цапфы) 4,2 мм.

Общая информация приведена в МЭК 60086-1.

Рисунок 8 - Размеры батареи 5AR40

Размеры: А - не более 190 мм, Æ - не более 184 мм

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa)
(начальный)

Область применения

R, Ом

Продолжительность

EV, В

А (см. примечание)

5AR40

7,0

240

24 чb)

4,5

120 сут

Электрический заградительный контроллер

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Обращаем внимание разработчиков на важность обеспечения воздушного зазора для батарей «А»-системы.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.6 Батареи категории 6

7.6.1 Категория 6 - Физические и электрические характеристики

7.6.1.1 Категория 6 - Характеристики батареи S4

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

S4

1,725

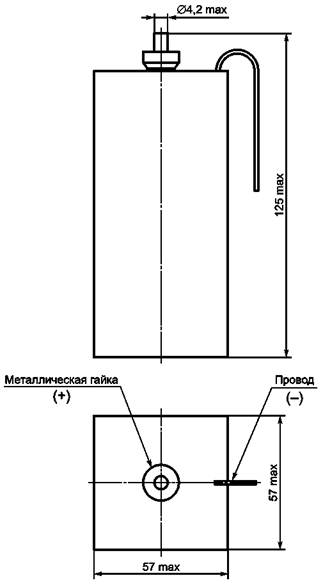

Размеры батареи приведены в миллиметрах.

Выводы:

- отрицательный: провод свободной длины, приблизительно 90 мм;

- положительный: винтовой вывод (металлическая гайка).

Общая информация приведена в МЭК 60086-1.

Рисунок 9 - Размеры батареи S4

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

Без обозначения (см. примечание)

S4

1,5

20

24 ч

0,85

500 ч

Промышленное оборудование

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.6.1.2 Категория 6 - Характеристики батарей 3R12C, 3R12P, 3R12S, 3LR12

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

3R12C

5,175

3R12P

5,175

3R12S

5,175

3LR12

4,95

Размеры батарей приведены в миллиметрах.

Выводы: пружинные зажимы (клеммы).

Общая информация приведена в МЭК 60086-1.

Рисунок 10 - Размеры батарей 3R12C, 3R12P, 3R12S, 3LR12

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, кОм

Продолжительность

EV, В

Без обозначения (см. примечание 1)

3R12C (большой емкости)

4,5

20

1 ч

2,7

4,5 ч

Портативное освещение

4,5

220

4 ч

2,7

96 ч

Радио

3R12P (большой мощности)

4,5

20

1 ч

2,7

5,5 ч

Портативное освещение

4,5

220

4 ч

2,7

96 ч

Радио

Без обозначения (см. примечание 1)

3R12S (стандарт)

4,5

20

1 ч

2,7

3,5 ч

Портативное освещение

4,5

220

4 ч

2,7

96 ч

Радио

L (см. примечание 2)

3LR12

4,5

20

1 ч

2,7

12 ч

Портативное освещение

4,5

220

4 ч

2,7

300 ч

Радио

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.6.1.3 Категория 6 - Характеристика батареи 4LR61

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

4LR61

6,6

Размеры батарей приведены в миллиметрах.

Выводы: плоские контакты.

Общая информация приведена в МЭК 60086-1.

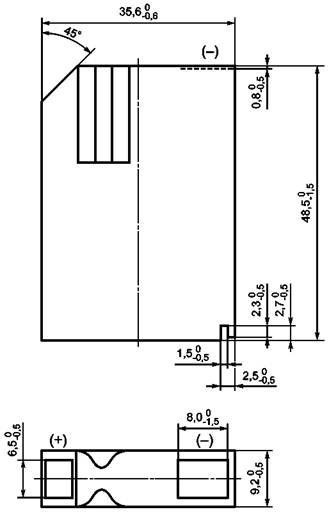

Рисунок 11 - Размеры батарей 4LR61

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, кОм

Продолжительность

EV, В

L (см. примечание )

4LR61

6,0

0,33

24 ч

3,6

24 ч

Электрическое оборудование

6,8

24 ч

3,6

700 ч

Эксплуатационные испытания

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.6.1.4 Категория 6 - Характеристики батарей CR-P2, BR-P2

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

ocvmax, в

CR-P2

7,4

BR-P2

7,4

Выводы: плоские контакты.

Общая информация приведена в МЭК 60086-1.

Размеры батарей в миллиметрах

Обозначение размера

Макс.

Мин.

Обозначение размера

Макс

Мин

1

36,0

34,5

8

8,7

7,5

2

35,0

32,5

9

-

1,3

3

19,5

18,5

10

1,0

0,1

4

16,8

11

1,5

0,7

5

8,4

12

10,0

7,4

6

16,2

15,3

13

10,0

7,4

7

9,8

9,2

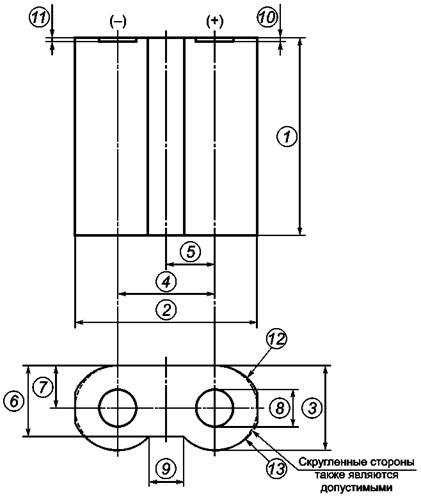

Рисунок 12 - Размеры батарей CR-P2, BR-P2

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

С (см. примечание)

CR-P2

6,0

Ток нагрузки 900 мА

Непрерывно 3 с включен, 27 с выключен

3,1

1400 импульсов

Фотоиспытания

В (см. примечание)

BR-P2

6,0

200

24 ч

4,0

40 ч

Эксплуатационные испытания

Ток нагрузки 900 мА

Непрерывно 3 с включен, 27 с выключен

3,1

1000 импульсов

Фотоиспытания

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.

7.6.1.5 Категория 6 - Характеристики батареи 2CR5

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

2CR5

7,4

Выводы: плоские контакты.

Общая информация приведена в МЭК 60086-1.

Размеры батарей в миллиметрах

Обозначение размера

Макс.

Мин.

1

45,0

43,0

2

34,0

32,5

3

17,0

16,0

4

16,0

5

8,0

6

15,5

-

7

1,0

0,2

8

4,5

3,5

9

4,6

3,5

10

0,9

0,1

11

4,5

3,5

12

9,0

8,0

Рисунок 13 - Размеры батареи 2CR5

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

С
(см. примечание)

2CR5

6,0

200

24 ч

4,0

40 ч

Эксплуатационные испытания

С
(см. примечание)

2CR5

6,0

200

24 ч

4,0

40 ч

Эксплуатационные испытания

Ток нагрузки 900 мА

Непрерывно

3 с включен,

27 с выключен

3,1

1400 импульсов

Фотоиспытания

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 98 % MAD.

7.6.1.6 Категория 6 - Характеристики батареи 2ЕР3863

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

2ЕР3863

7,8

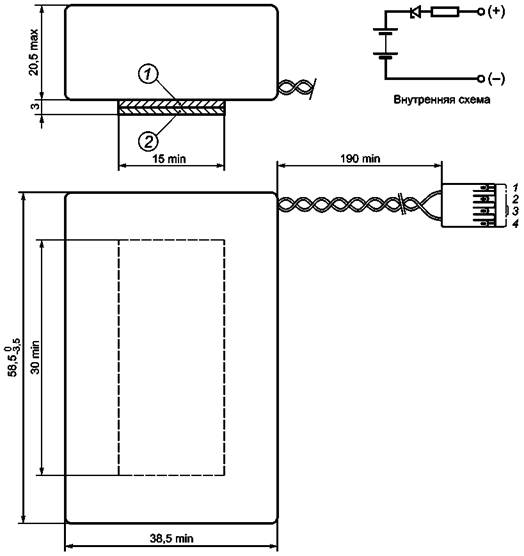

Размеры батареи приведены в миллиметрах.

Выводы: два гибких провода с разъемом.

Положительный вывод: красный.

Отрицательный вывод: черный.

Общая информация приведена в МЭК 60086-1.

Крепеж:

- хомутом (скоба);

- крючками (текстильной застежкой) с плотностью 75 - 85 на 1 см2.

Рисунок 14 - Размеры батарей 2ЕР3863

Разъем с четырьмя контактами:

1 - отрицательный вывод;

2 - свободный;

3 - переключатель (ключ) полярности;

4 - положительный вывод.

Свойства: биметаллический контакт. Золочение по никелю.

Информация по соединению (подключению):

- 2,54 мм - расстояние между контактами;

- 0,64 мм - прямоугольный или круглый штыревой контакт;

- 5,84 мм - номинальная длина штыревого контакта.

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, кОм

Продолжительность

EV, В

Е

2ЕР3863

6,0

3,3

24 ч

3,0

650 ч

Эксплуатационные испытания

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

7.6.1.7 Категория 6 - Характеристики батарей 4R25X, 4LR25X

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в



4R25X

6,9



4LR25X

6,6



Размеры батарей приведены в миллиметрах.

Выводы: спиральные пружины, состоящие, как минимум, из трех сжимаемых витков на расстоянии 3 мм от верхней крышки корпуса.

Батареи имеют скругленные или скошенные ребра и должны свободно проходить через калибр диаметром 82,6 мм.

Общая информация приведена в МЭК 60086-1.



Рисунок 15 - Размеры батарей 4R25X, 4LR25X

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения



R, Ом

Продолжительность

EV, В



Без обозначения (см. примечание 1)

4R25X

6,0

8,2

30 мин

3,6

350 мин

Портативное освещение 1



9,1

b)

3,6

270 мин

Портативное освещение 2



110

12 ч

3,6

155 ч

Дорожные предупреждающие лампы



L (см. примечание 2)

4LR25X

6,0

8,2

30 мин

3,6

900 мин

Портативное освещение 1



9,1

b)

3,6

1020 мин

Портативное освещение 2



110

12 ч

3,6

310 ч

Дорожные предупреждающие лампы



a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 30 мин в начале каждого часа в течение 8 ч в сутки.

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.





7.6.1.8 Категория 6 - Характеристики батареи 4R25Y

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

4R25Y

6,90

Размеры батареи приведены в миллиметрах.

Выводы: винтовые выводы (изолированные или металлические гайки). Максимальный диаметр цапфы (штифта) 3,5 мм.

Батареи имеют скругленные или скошенные ребра и должны свободно проходить через калибр диаметром 82,6 мм.

Общая информация приведена в МЭК 60086-1.

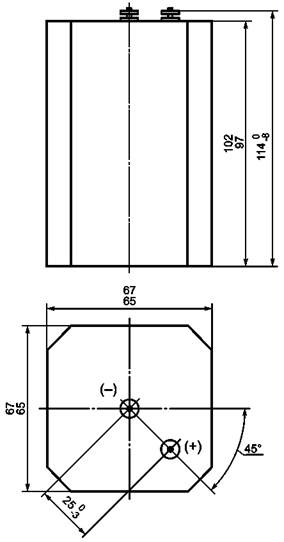

Рисунок 16 - Размеры батареи 4R25Y

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

Без обозначения (см. примечание)

4R25Y

6,0

8,2

30 мин

3,6

350 мин

Портативное освещение 1

9,1

b)

3,6

270 мин

Портативное освещение 2

110

12 ч

3,6

155 ч

Дорожные предупреждающие лампы

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 30 мин в начале каждого часа в течение 8 ч в сутки.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.6.1.9 Категория 6 - Характеристики батарей 4R25-2, 4LR25-2

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

4R25-2

6,90

4LR25-2

6,60

Размеры батарей приведены в миллиметрах.

Выводы: винтовые выводы (изолированные гайки). Максимальный диаметр цапфы (штифта) равен 4,2 мм.

Максимальный диаметр рабочей поверхности вывода - 6,3 мм.

Общая информация приведена в МЭК 60086-1.

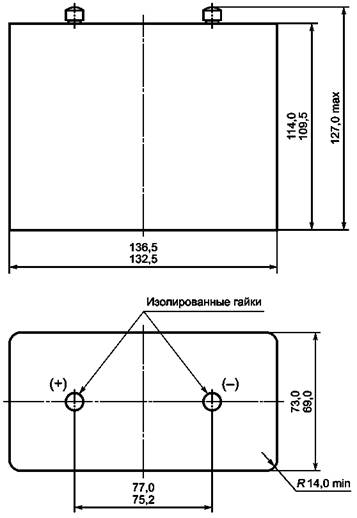

Рисунок 17 - Размеры батарей 4R25-2, 4LR25-2

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

Без обозначения (см. примечание 1)

4R25-2

6,0

8,2

30 мин

3,6

900 мин

Портативное освещение 1

9,1

b)

3,6

696 мин

Портативное освещение 2

110

12 ч

3,6

200 ч

Дорожные предупреждающие лампы

L (см. примечание 2)

4LR25-2

6,0

8,2

30 мин

3,6

1800 мин

Портативное освещение 1

9,1

b)

3,6

2040 мин

Портативное освещение 2

1 10

12 ч

3,6

620 ч

Дорожные предупреждающие лампы

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) 30 мин в начале каждого часа в течение 8 ч в сутки.

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 месяцев разряде составляют 90 % MAD.

7.6.1.10 Категория 6 - Характеристики батареи 6AS4

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

6AS4

9,3

Размеры батареи приведены в миллиметрах.

Выводы: провода.

Максимальная свободная длина соединительных проводов - 200 мм.

Общая информация приведена в МЭК 60086-1.

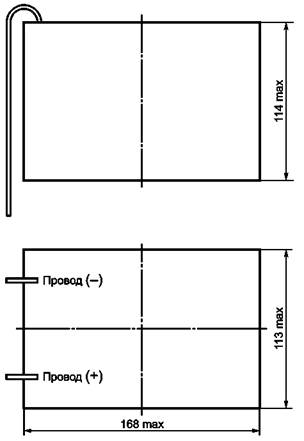

Рисунок 18 - Размеры батареи 6AS4

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

А (см. примечание)

6AS4b)

8,4

300

24 ч

5,4

80 сут

Электрический заградительный контроллер

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Обращаем внимание разработчиков оборудования на важность обеспечения воздушного зазора для батарей «А»-системы.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

7.6.1.11 Категория 6 - Характеристики батареи 6AS6

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в



6AS6

9,30



Размеры батареи приведены в миллиметрах.

Выводы: провода.

Максимальная свободная длина соединительных проводов - 200 мм.

Общая информация приведена в МЭК 60086-1.





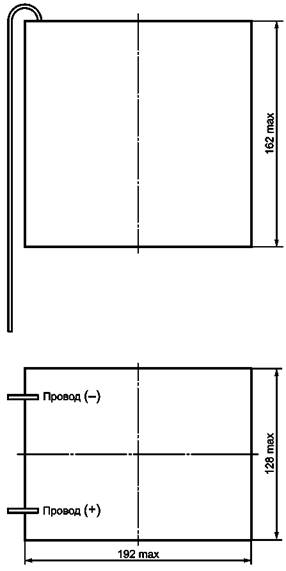

Рисунок 19 - Размеры батареи 6AS6

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa)
(начальный)

Область применения



R, Ом

Продолжительность

EV, В



А (см. примечание)

6AS6b)

8,4

300

24 ч

5,4

120 сут

Электрический заградительный контроллер



a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Обращаем внимание разработчиков оборудования на важность обеспечения воздушного зазора для батарей «А»-системы.

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.





7.6.1.12 Категория 6 - Характеристики батарей 6F22, 6LR61

Батареи этой категории соответствуют физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

6F22

10,350

6LR61

9,90

Размеры батарей приведены в миллиметрах.

Выводы: миниатюрные защелкивающиеся зажимы (клеммы).

Общая информация приведена в МЭК 60086-1.

Рисунок 20 - Размеры батарей 6F22, 6LR61

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa)
(начальный)

Область применения

R, Ом

Продолжительность

EV, В

Без обозначения (см. примечание 1)

6F22

9,0

620

2 ч

5,4

24 ч

Радио

10000b) - фоновая нагрузка

620 - импульсная нагрузка

24 ч

1 с каждый час

7,5

8 сут

Детектор дымас)

270

1 ч

5,4

7 ч

Игрушки

L (см. примечание 2)

6LR61

9,0

620

2 ч

5,4

33 ч

Радио

10000b) - фоновая нагрузка

620 - импульсная нагрузка

24 ч

1 с каждый час

7,5

16 сут

Детектор дымас)

270

1 ч

5,4

12 ч

Игрушки

a) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

b) Испытания детекторов дыма. См. пример ниже.

c) Ускоренные испытания.

ПРИМЕР -

Примечание - Импульсная нагрузка 620 Ом должна подключаться параллельно батарее. Это - полезная нагрузка. Она не подключается (добавляется) последовательно или параллельно фоновой нагрузке 10000 Ом.

Примечание 1 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Примечание 2 - Разрядные характеристики при отсроченном на 12 мес разряде составляют 90 % MAD.

7.6.1.13 Категория 6 - Характеристики батареи 6F100

Батарея этой категории соответствует физическим и электрическим характеристикам, приведенным ниже:

Обозначение

Ocvmax, в

6F100

10,350

Размеры батареи приведены в миллиметрах.

Выводы: миниатюрные защелкивающиеся зажимы (клеммы).

Общая информация приведена в МЭК 60086-1.

Рисунок 21 - Размеры батареи 6F100

Обозначение электрохимической системы

Обозначение батареи

Vn, В

Условия разряда

MADa) (начальный)

Область применения

R, Ом

Продолжительность

EV, В

Без обозначения (см. примечание)

6F100

9,0

240

4 ч

5,4

126 ч

Радио

а) Стандартные условия (см. МЭК 60086-1, таблица 4, начальные испытания на разряд).

Примечание - Разрядные характеристики при отсроченном на 12 мес разряде составляют 80 % MAD.

Приложение А
(справочное)

Таблицы применяемости батарей

Каждая из нижеприведенных таблиц содержит перечень батарей, для которых содержатся сведения по разрядным испытаниям для конкретного применения в спецификациях.

В пределах каждой таблицы батареи перечислены в порядке возрастания номинального напряжения, а в пределах каждого номинального напряжения - в порядке возрастания объема.

Таблица А.1 - Дорожные предупреждающие лампы

Обозначение батареи

Номинальное напряжение, В

4R25X

6,0

4LR25X

4R25Y

4R25-2

4LR25-2

Таблица А.2 - Промышленное оборудование

Обозначение батареи

Номинальное напряжение, В

S4

1,5

R40

Таблица А.3 - Электрические заграждающие контроллеры

Обозначение батареи

Номинальное напряжение, В

R40

1,5

5AR40

7,0

6AS4

8,4

6AS6

8,4

Таблица А.4 - Радио

Обозначение батареи

Номинальное напряжение, В

R03

1,5

LR03

R6P

R6S

LR6

R14P

R14S

LR14

R20P

R20S

LR20

3R12C

4,5

3R12P

3R12S

3LR12

6F22

9,0

6LR61

6F100

Таблица А.5 - Электронное оборудование

Обозначение батареи

Номинальное напряжение, В

CR15H270

3,0

4LR61

6,0

Таблица А.6 - Оборудование пейджинговой связи

Обозначение батареи

Номинальное напряжение, В

LR1

1,5

Таблица А.7 - Слуховые аппараты

Обозначение батареи

Номинальное напряжение, В

R1

1,5

LR1

PR41

1,4

PR44

PR48

PR70

SR48

1,55

Таблица А.8 - Фото

Обозначение батареи

Номинальное напряжение, В

CR15H270

3,0

CR17345

BR-P2

6,0

CR-P2

2CR5

Таблица А.9 - Портативное (переносное) освещение

Обозначение батареи

Номинальное напряжение, В

LR8D425

1,5

R1

LR1

R03

LR03

R14P

R14S

LR14

R6P

R6S

LR6

R20P

R20S

LR20

2R10

3,0

3R12C

4,5

3R12P

3R12S

3LR12

4R25X

6,0

4LR25X

4R25Y

4R25-2

4LR25-2

Таблица А.10 - Детектор дыма

Обозначение батареи

Номинальное напряжение, В

6F22

9,0

6LR61

Таблица А.11 - Игрушки (двигатели)

Обозначение батареи

Номинальное напряжение, В

R6P

1,5

LR6

R14P

R14S

LR14

1,5

R20P

R20S

LR20

6F22

9,0

6LR61

Таблица А.12 - Автоматические камеры

Обозначение батареи

Номинальное напряжение, В

SR44

1,55

4LR44

6,0

4SR44

6,2

Таблица А.13 - Магнитофон (персональный кассетный плейер)

Обозначение батареи

Номинальное напряжение, В

R03

1,5

LR03

R6P

LR6

R14P

R14S

LR14

R20P

R20S

LR20

Приложение В
(справочное)

Таблицы перекрестных ссылок

Батареи различных электрохимических систем могут иметь одинаковые физические размеры.

Ниже приведены таблицы перекрестных ссылок в целях сравнения электрических характеристик физически взаимозаменяемых батарей различных электрохимических систем.

Батареи классифицированы по категориям, а в каждой категории - по химическому составу и их форме/размерам.

Батареи всегда ранжируются по напряжению и в пределах каждого напряжения по объему.

Таблица В.1 - Круглые батареи категории 1 (см. рисунки 1а и 1b)

Классификация по электрохимическим системам

Классификация по форме/объему

R1, R03, R6P, R6S, R20P, R20S, 2R10

LR8D425

LR8D425, LR1, LR03, LR6, LR14, LR20

R1, LR1

CR12A604

R03, LR03

R6P, R6S, LR6

R14P, R14S, LR14

R20P, R20S, LR20

CR12A604

2R10

Таблица В.2 - Круглые батареи категории 2 (см. рисунок 2)

Классификация по электрохимическим системам

Классификация по форме/объему

CR14250, CR15H270, CR17345, CR17450

CR14250

BR17335

CR15H270

BR17335

CR17345

CR17450

Таблица В.3 - Круглые батареи категории 3 (см. рисунок 3)

Классификация по электрохимическим системам

Классификация по форме/объему

LR9, LR53

CR11108

Рисунок 3а

CR11108

LR9

Рисунок 3а

LR53

Рисунок 3b

Таблица В.4 - Круглые батареи категории 4 (см. рисунок 4)

Классификация по электрохимическим системам

Классификация по форме/объему

PR70, PR41, PR48, PR44

SR62

LR41, LR55, LR54, LR43, LR44

SR63

SR62, SR63, SR65, SR64, SR60, SR67, SR66, SR58, SR68, SR59, SR69, SR41, SR57, SR55, SR48, SR56.SR54, SR42, SR43, SR44

SR65

CR1025, CR1216, CR1220, CR1616, CR2012, CR1620, CR2016, CR2025, CR2320, CR2032, CR2330, CR2430, CR2354, CR3032, CR2450

SR64

BR1225, BR2016, BR2020, BR2320, BR2325, BR3032

SR60

SR67

SR66

PR70

SR58

SR68

SR59

SR69

PR41, LR41, SR41

SR57

CR1025

CR1216

LR55, SR55

CR1220

PR48, SR48

SR56

BR1225

CR1616

LR54, SR54

CR2012

SR42

CR1620

LR43, SR43

CR2016, BR2016

PR44, LR44, SR44

BR2020

CR2025

CR2320, BR2320

CR2032

BR2325

CR2330

CR2430

CR2354

CR3032, BR3032

CR2450

Таблица В.5 - Круглые батареи прочие - разные категории 5

Классификация по электрохимическим системам

Классификация по форме/объему

R40

4LR44, 2CR13252, 4SR44

4LR44

R40

2CR13252

5AR40

4SR44

5AR40

Таблица В.6 - Некруглые батареи разные категории 6

Классификация по электрохимическим системам

Классификация по форме/объему

S4, 3R12C, 3R12P, 3R12S, 4R25X, 4R25Y, 4R25-2

4LR61

6F22

6F22, 6LR61

6F100

CR-P2, BR-P2

3LR12, 4LR61, 4LR25X, 4LR25-2, 6LR61

2CR5

6AS4, 6AS6

2ЕР3863

CR-P2, 2CR5

3R12C, 3R12P, 3R12S, 3LR12

BR-P2

6F100

2ЕР3863

S4

4R25X, 4LR25X

4R25Y

4R25-2, 4LR25-2

6AS4

6AS6

Приложение С
(справочное)

Ссылки

Таблица ссылок содержит указания на конкретную страницу настоящего стандарта, содержащую сведения о конкретной батарее, ее физических размерах и требованиях по применению/эксплуатационных испытаниях.

В таблице ссылок батареи ранжированы по увеличению числовой части обозначения батареи, указанной после буквенной части обозначения. В случае если две батареи имеют одинаковое обозначение числовой части, они ранжированы в алфавитном порядке буквенной части обозначения. В случае если использование этих правил для двух батарей не дает возможности их четкого ранжирования, различие устанавливается по ранжированию посредством увеличения числовой части обозначения батареи, указанной перед буквенной частью обозначения.

Таблица С.1 - Ссылки

Обозначение батареи

Страница

Обозначение батареи

Страница

Обозначение батареи

Страница

LR1

7

LR41

20

PR70

17

R1

5

PR41

17

6F100

45

BR-P2

34

SR41

21

CR15H270

13

CR-P2

34

SR42

21

LR8D425

7

LR03

9

LR43

20

CR12A604

11

R03

5

SR43

21

CR1025

22

6AS4

42

LR44

20

CR1216

22

S4

29

4LR44

26

CR1220

22

2CR5

35

PR44

18

BR1225

23

6AS6

43

SR44

21

CR1616

22

LR6

9

4SR44

27

CR1620

22

R6P

5

PR48

17

CR2012

22

R6S

5

SR48

21

BR2016

23

LR9

15

LR53

15

CR2016

22

2R10

7

LR54

20

BR2020

23

3LR12

31

SR54

21

CR2025

22

3R12C

31

LR55

20

CR2032

22

3R12P

31

SR55

21

BR2320

23

3R12S

31

SR56

21

CR2320

22

LR14

10

SR57

21

BR2325

23

R14P

6

SR58

20

CR2330

22

R14S

6

SR59

20

CR2354

23

LR20

10

SR60

20

CR2430

23

R20P

7

4LR61

32

CR2450

23

R20S

7

6LR61

44

BR3032

23

6F22

44

SR62

20

CR3032

23

4LR25X

38

SR63

20

2ЕР3863

37

4LR25-2

40

SR64

20

CR11108

15

4R25X

38

SR65

20

2CR13252

26

4R25Y

39

SR66

20

CR14250

13

4R25-2

40

SR67

20

BR17335

13

5AR40

28

SR68

20

CR17345

13

R40

25

SR69

21

CR17450

13

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным
национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

МЭК 60086-1

IDТ

ГОСТ Р МЭК 60086-1-2010 «Батареи первичные. Часть 1. Общие требования»

МЭК 60050-482:2004

IDТ

ГОСТ Р МЭК 60050-482-2011 «Источники тока химические. Термины и определения»

ИСО 1101

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- IDT - идентичные стандарты.

Библиография

IEC 60086-4 Primary batteries - Part 4: Safety of lithium batteries

IEC 60086-5 Primary batteries - Part 5: Safety of batteries with aqueous electrolyte

IEC 62281 Safety of primary and secondary lithium cells and batteries during transport

Ключевые слова: первичные батареи, физические и электрические характеристики, эксплуатационные испытания, применяемость







© 2013 Ёшкин Кот :-)
