ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ
«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ»
(ФГУП «ВНИИФТРИ»)
ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ
И МЕТРОЛОГИИ
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ «ЭЛЕМЕР»
(ООО НПП «ЭЛЕМЕР»)



УТВЕРЖДАЮ

Заместитель генерального

директора ФГУП «ВНИИФТРИ»

______________М.В. Балаханов

«____»_______________ 2006 г.

РЕКОМЕНДАЦИЯ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ
ВЫХОДНЫМ СИГНАЛОМ ТСМУ-055, ТСМУ-205,
ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205

Методика поверки

МИ 2356-2006

2006

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНА Научно-производственным предприятием «ЭЛЕМЕР»

ИСПОЛНИТЕЛИ: Косотуров А.В., Крюков А.В., Толбина Л.И.

2. УТВЕРЖДЕНА ФГУП «ВНИИФТРИ» "18" августа 2006 г.

3. ЗАРЕГИСТРИРОВАНА ФГУП «ВНИИМС» "28" августа 2006 г.

4. ВЗАМЕН МИ 2356-2001

СОДЕРЖАНИЕ

Рекомендация

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая рекомендация распространяется на термопреобразователи с унифицированным выходным сигналом ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205, а также ТСМУ-205Ех, ТСПУ-205Ех, ТХАУ-205Ех, ТХКУ-205Ех во взрывозащищенном исполнении (далее - термопреобразователи), предназначенные для непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и устанавливает методику их первичной и периодической поверок.

Термопреобразователи состоят из первичного преобразователя и измерительного преобразователя (ИП). В качестве первичного преобразователя используются термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) 50М, 100М, 50П, 100П по ГОСТ 6651 и Pt100 DIN 43760, преобразователи термоэлектрические ТХА (К) и ТХК (L) по ГОСТ Р 8.585.

По настоящей рекомендации допускается проведение поверки ИП отдельно без термопреобразователя.

Настоящая рекомендация может быть применена при калибровке термопреобразователей и ИП.

Основные метрологические характеристики термопреобразователей и НСХ первичного преобразователя приведены в таблице 1.1.

Пределы допускаемой основной приведенной погрешности ИП относительно НСХ при сопротивлении нагрузки Rн = 1 кОм для выхода от 0 до 5 мА и Rн = 0,4 кОм для выхода от 4 до 20 мА не превышают значений, указанных в таблице 1.1.

Межповерочный интервал: не более двух лет.

Таблица 1.1

Основные метрологические характеристики термопреобразователей

НСХ первичного преобразователя

Шифр термопреобразователя

Диапазон унифицированного выходного сигнала, мА

Диапазон измерений температуры, °С

Класс точности

Пределы допускаемой основной приведенной погрешности, %

1

2

3

4

5

6

ТСМУ-055

От 0 до 5

От минус 50 до плюс 50

0,25; 0,5

±0,25; ±0,5

50М*

100М

От минус 50 до плюс 100

От минус 50 до плюс 150

От 0 до плюс 50

ТСМУ-205

(ТСМУ-205Ех)

От 4 до 20

От 0 до плюс 100

От 0 до плюс 150

От 0 до плюс 180

ТСПУ-055

От 0 до 5

От минус 50 до плюс 50

0,25; 0,5

±0,25; ±0,5

50П*

100П

От минус 50 до плюс 200

От минус 50 до плюс 75*

От 0 до плюс 100

От 0 до плюс 200

ТСПУ-205

(ТСПУ-205Ех)

От 4 до 20

От 0 до плюс 300

От 0 до плюс 400

От 0 до плюс 500

ТСПУ-055

От 0 до 5

От минус 50 до плюс 50

0,25; 0,5

±0,25; ±0,5

Pt100

От 0 до плюс 50

От 0 до плюс 100

ТСПУ-205

(ТСПУ-205Ех)

От 4 до 20

От 0 до плюс 150

От 0 до плюс 200

От 0 до плюс 300

ТХАУ-205

(ТХАУ-205Ех)

От 4 до 20

От 0 до плюс 400

0,5; 1,0; 1,5

±0,5; ±1,0; ±1,5

ТХА (К)

От 0 до плюс 500

От 0 до плюс 600

От 0 до плюс 800

От 0 до плюс 900

От 0 до плюс 1000

От 0 до плюс 1200

ТХКУ-205

(ТХКУ-205Ех)

От 4 до 20

От 0 до плюс 400

1,0; 1,5

±1,0; ±1,5

ТХК (L)

От 0 до плюс 500

От 0 до плюс 600

Примечания

1 * По отдельному заказу.

2 ** Для ТСПУ-205 (ТСПУ-205Ех).

3 Класс точности термопреобразователей ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205 с длиной погружаемой части 60 мм и верхним пределом измерений температуры 100 °С - 1,0.

4 Класс точности термопреобразователей ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205 с длиной погружаемой части 80 мм и верхним пределом измерений температуры:

- 100 °С - 0,5;

- 200 °С - 1,0.

5 По требованию потребителя допускается изготовлять термопреобразователи, диапазоны измерений которых отличаются от указанных в графе 3 настоящей таблицы, с интервалом температур, в котором выполняется регламентированная функция первичного преобразователя по измерению.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей рекомендации использованы ссылки на следующие нормативные документы.

ГОСТ 6651-94 Термопреобразователи сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия

ПР 50.2.006-94 Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.

3 СОКРАЩЕНИЯ

В настоящей рекомендации применены следующие сокращения:

НСХ - номинальная статическая характеристика преобразования,

ИП - преобразователь измерительный,

ТС - термопреобразователь сопротивления,

ТП - преобразователь термоэлектрический.

4 ОПЕРАЦИИ ПОВЕРКИ

4.1 При проведении поверки выполняют операции, указанные в таблице 4.1.

Таблица 4.1

Наименование операции

Номер пункта рекомендации

Обязательность проведения операций при

первичной поверке

периодической поверке

1. Внешний осмотр

8.1

Да

Да

2. Опробование

8.2

Да

Да

3. Определение основной приведенной погрешности термопреобразователей

8.3

Да

Да

4. Определение основной приведенной погрешности измерительного преобразователя (ИП)*

8.4

Да

Да

____________

* Определение основной приведенной погрешности ИП по требованию заказчика.

5 СРЕДСТВА ПОВЕРКИ

5.1 При проведении поверки термопреобразователей применяют средства, указанные в таблице 5.1.

Таблица 5.1

Рекомендуемые средства поверки и оборудование

Тип поверяемого термопреобразователя

ТСМУ-055,

ТСПУ-055,

ТХАУ-205,

ТХАУ-205Ех,

ТСМУ-205,

ТСПУ-205,

ТХКУ-205,

ТСМУ-205Ех

ТСПУ-205Ех

ТХКУ-205Ех

1

2

3

4

1. Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 ТУ 4381-031-13282997-00

+

+

+

Диапазон воспроизведения температуры ТС (от минус 200 до плюс 200 °С).







Основная погрешность не более 0,03 °С.







Диапазон воспроизведения температуры ТС (от плюс 200 до плюс 600 °С).







Основная погрешность не более 0,05 °С.







Диапазон воспроизведения температуры ТП (от минус 210 до плюс 1300 °С).







Основная погрешность не более 0,3 °С







2. Источники питания постоянного тока БП 96/24, БП 96/36 ТУ 4229-018-13282997-02

+

+

+

Выходное напряжение: (24 ± 0,48) В, (36 ± 0,72) В.







Ток нагрузки не более 45 мА







3. Измеритель-регулятор технологический (милливольтметр универсальный) ИРТ 5920М** ТУ 4210-019-13282997-06

+

+

+

Диапазон измерений (от 0 до 20 мА).







Основная погрешность не более 0,05 %







4. Система поверки термопреобразователей автоматизированная АСПТ** ТУ 4381-028-13282997-00

+

+

+

Диапазон измерений (от 0 до 30 мА).







Основная погрешность не более (10-4·I + 1) мкА







5. Магазин сопротивлений Р33 ГОСТ 23737

+

+

+

Сопротивление до 99999,9 Ом







Класс точности 0,2







6. Термометр эталонный (образцовый) 1-го разряда ПТС-10 ПИ3.879.001 ТУ

+

+

+

Диапазон измерений (от минус 183 до плюс 630 °С).







Основная погрешность не более 0,01 °С







7. Калибраторы температуры эталонные КТ-500 ТУ 4381-030-13282997-04

+

+

+

Диапазон воспроизведения температур (от плюс 50 до плюс 500 °С).







Нестабильность поддержания температуры за 30 мин, °С, не более:







0,0002·t °С.







Основная погрешность не более для КТ-500/М1-А







(0,04 + 0,0003·t) °С.







8. Термопара платинородий-платиновая эталонная (образцовая) 2-го разряда типа ППО ТУ 50-104-83

-

-

+

Диапазон измерений (от плюс 300 до плюс 1200 °С).







Основная погрешность не более 0,9 °С







9. Термометр цифровой малогабаритный ТЦМ 9210М1 ТУ 4211-001-13282997-00

+

+

+

Диапазон измерений (от 0 до плюс 100 °С)







Основная погрешность не более (0,1 +*) %







10. Жидкостный термостат U15C ТГЛ 32386

+

+

+

Диапазон воспроизведения температур (от минус 60 до плюс 260 °С).







Погрешность термостатирования не более0,02 °С







11. Печь МТП-2М ТУ 50-239-84

-

-

+

Диапазон воспроизведения температур (от плюс 300 до плюс 1200 °С).







Градиент температуры в рабочей зоне не более 0,8 °С/см







Примечания

1 Знак "+" означает применяемость средства поверки, знак "-" - неприменяемость.

2 * - Одна единица последнего разряда, выраженная в процентах от диапазона измерений.

3 ** - Для измерений выходного сигнала термопреобразователя используют ИРТ 5920М или АСПТ.

4 Предприятием-изготовителем средств поверки по пп. 1, 2, 3, 4, 7, 9 является НПП «ЭЛЕМЕР».

5 Допускается применять отдельные, вновь разработанные или находящиеся в применении средства поверки и оборудование, по своим характеристикам не уступающие указанным в настоящей рекомендации.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1 При поверке выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.

7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

7.1 При проведении поверки соблюдают следующие условия:

7.1.1

Температура окружающего воздуха, °С

20 ± 5;

7.1.2

Относительная влажность окружающего воздуха, %,

30…80;

7.1.3

Атмосферное давление, кПа (мм рт.ст.)

84,0…106,7





(630…800);

7.1.4

Напряжение питания, В

220 ± 4,4;

7.1.5

Частота питающей сети, Гц

(50 ± 0,5).

7.2 Поверяемые термопреобразователи и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

7.3 Операции, проводимые со средствами поверки и с поверяемыми термопреобразователями, должны соответствовать указаниям, приведенным в эксплуатационной документации.

7.4 Перед проведением поверки выполняют следующие подготовительные работы:

7.4.1 Термопреобразователи выдерживают в условиях, установленных в пп. 7.1.17.1.3 в течение 4 ч.

7.4.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

8.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, несоответствия комплектности, маркировки определяют возможность дальнейшего применения термопреобразователя.

8.1.2 Проверяют наличие паспорта с отметкой ОТК при предъявлении в первичную поверку и свидетельство о предыдущей поверке при предъявлении на периодическую поверку.

8.2 Опробование

8.2.1 Опробование термопреобразователей проводят в следующей последовательности:

8.2.1.1 Устанавливают в калибраторе КТ-500 (термостате или печи)* температуру, соответствующую одной из поверяемых точек диапазона преобразований температуры (5, 25, 50, 75, 95 % диапазона).

8.2.1.2 Подключают поверяемый термопреобразователь к источнику питания постоянного тока БП 96/24 (или БП 96/36), ИРТ 5920М (или АСПТ) и сопротивлению нагрузки Rн по соответствующей схеме, приведенной на рисунке 8.1.

8.2.1.3 Помещают поверяемый термопреобразователь в КТ-500 (термостат или печь) на глубину, соответствующую длине погружаемой части (для КТ-500 - на глубину 160 мм, для термостата или печи, если длина погружаемой части термопреобразователя более 250 мм - на глубину не менее 250 мм), и выдерживают их при температуре, указанной в п. 8.2.1.1, в течение не менее 30 мин.

8.2.1.4 ИРТ 5920М (или АСПТ) измеряют ток Ii. Измеренное значение тока должно находиться в диапазоне выходных унифицированных сигналов, указанных в таблице 1.1.

8.2.1.5 Термопреобразователь извлекают из КТ-500 (термостата или печи), выдерживают его в нормальных условиях в течение 30 мин и ИРТ 5920М измеряют выходной сигнал термопреобразователя Ii = Iн.

____________

* КТ-500 (термостат или печь и эталонный термометр) выбирают согласно разделу 2

8.2.1.6 Определяют температуру Тi, соответствующую нормальным условиям применения, по формуле

(8.1)

где Imin, Imax - нижний и верхний пределы унифицированного выходного сигнала, указанные в таблице 1.1;

Tmin, Tmax - нижний и верхний пределы преобразований температуры, указанные в таблице 1.1.

Значение температуры Ti = Tн должно соответствовать температуре (20 ± 5) °С.

8.2.2 Опробование ИП проводят в следующей последовательности:

8.2.2.1 Подключают ИП к средствам поверки по соответствующей схеме рисунка 8.1.

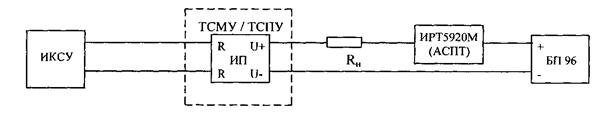

Термопреобразователи с унифицированным выходным сигналом (4…20) мА
ТСМУ-205, ТСПУ-205 (ТСМУ-205Ех, ТСПУ-205Ех).

Схема электрическая соединений

Описание: image1

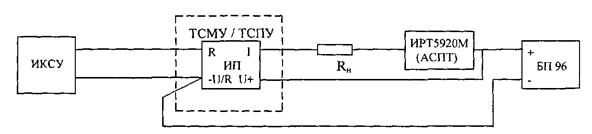

Термопреобразователи с унифицированным выходным сигналом (0…5) мА
ТСМУ-055, ТСПУ-055.

Схема электрическая соединений

Описание: image1

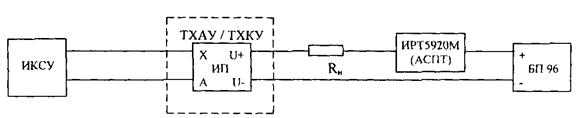

Термопреобразователи с унифицированным сигналом (4…20) мА
ТХАУ-205, ТХКУ-205 (ТХАУ-205Ех, ТХКУ-205Ех).

Схема электрическая соединений

Описание: image1

БП 96 - источник питания постоянного тока БП 96/36, БП 96/24;
R
н - сопротивление нагрузки; ИП - измерительный преобразователь;
ИКСУ - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000;
ИРТ 5920М - измеритель-регулятор технологический (милливольтметр универсальный);
АСПТ - система поверки термопреобразователей автоматизированная
.

Рисунок 8.1

8.2.2.2 Выдерживают ИП во включенном состоянии в течение 15 мин.

8.2.2.3 Проводят измерения выходного сигнала ИП для одной из поверяемых точек, указанных в п. 8.4.2, в соответствии с п. 8.2.1.4 (значения входных сигналов: сопротивлений для ТСМУ, ТСПУ и термоэлектродвижущей силы (т.э.д.с.) для ТХАУ, ТХКУ приведены в таблицах 8.1 - 8.3);

Измеренные значения тока должны находиться в диапазоне от 0 до 5 мА для ТСМУ-055, ТСПУ-055 и от 4 до 20 мА - для ТСМУ-205, ТСПУ-205, ТХАУ-205, ТХКУ-205 (для ТСМУ-205Ех, ТСПУ-205Ех, ТХАУ-205Ех, ТХКУ-205Ех).

8.3 Определение основной приведенной погрешности термопреобразователей

8.3.1 Основную приведенную погрешность термопреобразователей определяют по методике п. 8.2.1 в точках, соответствующих 5, 25, 50, 75, 95 % диапазона преобразований температуры.

8.3.2 Снимают показания с индикатора КТ-500, а при использовании термостата (или печи) помещают эталонный (образцовый) термометр (или термопару) в термостат (или печь) и измеряют температуру эталонным (образцовым) термометром (или термопарой) То и выходной сигнал термопреобразователя - ИРТ 5920М (или АСПТ).

8.3.3 Рассчитывают значение основной приведенной погрешности γ1 по формуле

(8.2)

где Ti - температура в поверяемой точке, рассчитанная по формуле (8.1).

Наибольшее из рассчитанных значений основной приведенной погрешности не должно превышать соответствующего значения, указанного в таблице 1.1.

Примечание - Допускается основную приведенную погрешность термопреобразователей определять в двух точках, соответствующих 5 и 95 % диапазона преобразований температуры, для ТСМУ и ТСПУ, и в трех точках, соответствующих 5, 50, 95 % диапазона преобразований температуры, для ТХАУ и ТХКУ, при предварительной проверке линейности ИП с помощью калибратора-измерителя унифицированных сигналов эталонного ИКСУ-2000 с допускаемым отклонением не более 0,5 от основной приведенной погрешности термопреобразователя. Нелинейность ИП проверяют при определении основной приведенной погрешности по методике п. 8.4.

8.4 Основную приведенную погрешность и нелинейность ИП определяют методом сравнения показаний ИРТ 5920М (АСПТ) с расчетным значением выходного сигнала.

8.4.1 ИП поверяемого термопреобразователя присоединяют к источнику питания и средствам поверки по соответствующей схеме, приведенной на рисунке 8.1.

8.4.2 Основную приведенную погрешность и нелинейность ИП определяют в точках, соответствующих 1, 20, 40, 60, 80, 100 % диапазона изменений выходного сигнала для выхода от 0 до 5 мА и 5, 25, 50, 75, 100 % диапазона изменений выходного сигнала для выхода от 4 до 20 мА.

Значения температур в поверяемых точках Ti определяют по формуле (8.1).

8.4.3 Тип термопреобразователя, условное обозначение НСХ, диапазоны измерений температуры, расчетное значение выходного сигнала в поверяемой точке, значение входного параметра (значение температуры по НСХ) должны соответствовать приведенным в таблицах 8.1 - 8.3.

Таблица 8.1

Тип термопреобразователя, условное обозначение НСХ

Диапазон измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

0,05

1

2

3

4

5

Значение входного параметра в поверяемой точке, Ом (для справки: значение температуры по НСХ, °С)

ТСМУ-055

100М

W100 = 1,4280

От минус 50

78,88

87,10

95,71

104,28

112,83

121,39

до плюс 50

(-49)

(-30)

(-10)

(10)

(30)

(50)

От минус 50

79,1

91,41

104,28

117,11

129,94

142,78

до плюс 100

(-48,5)

(-20)

(10)

(40)

(70)

(100)

От минус 50

79,32

95,71

112,83

129,94

147,05

164,16

до плюс 150

(-48)

(-10)

(30)

(70)

(110)

(150)

От 0

100,22

104,28

108,56

112,83

117,11

121,39

до плюс 50

(0,5)

(10)

(20)

(30)

(40)

(50)

От 0

100,43

108,56

117,11

125,67

134,22

142,78

до плюс 100

(1)

(20)

(40)

(60)

(80)

(100)

От 0

100,65

112,83

125,67

138,50

151,33

164,16

до плюс 150

(1,5)

(30)

(60)

(90)

(120)

(150)

От 0

100,77

115,40

130,80

146,20

161,60

177,00

до плюс 180

(1,8)

(36)

(72)

(108)

(144)

(180)

ТСМУ-055

50М

W100 = 1,4280

От минус 50

39,44

43,55

47,86

52,14

56,42

60,70

до плюс 50

(-49)

(-30)

(-10)

(10)

(30)

(50)

От минус 50

39,55

45,71

52,14

58,56

64,97

71,39

до плюс 100

(-48,5)

(-20)

(10)

(40)

(70)

(100)

От минус 50

39,66

47,86

56,42

64,97

73,53

82,08

до плюс 150

(-48)

(-10)

(30)

(70)

(110)

(150)

От 0

50,11

52,14

54,28

56,42

58,56

60,70

до плюс 50

(0,5)

(10)

(20)

(30)

(40)

(50)

От 0

50,21

54,28

58,56

62,84

67,11

71,39

до плюс 100

(1)

(20)

(40)

(60)

(80)

(100)

От 0

50,32

56,42

62,84

69,25

75,66

82,08

до плюс 150

(1,5)

(30)

(60)

(90)

(120)

(150)

От 0

50,39

57,70

65,40

73,10

80,80

88,50

до плюс 180

(1,8)

(36)

(72)

(108)

(144)

(180)

ТСПУ-055

100П

W100 = 1,3910

От минус 50

80,40

88,04

96,02

103,96

111,86

119,70

до плюс 50

(-49)

(-30)

(-10)

(10)

(30)

(50)

От минус 50

81,01

100,0

119,70

139,11

158,23

177,05

до плюс 200

(-47,5)

(0)

(50)

(100)

(150)

(200)

От минус 50

80,71

90,04

100,0

109,89

119,70

129,44

до плюс 75

(-48,75)

(-25)

(0)

(25)

(50)

(75)

От 0

100,40

107,92

115,78

123,61

131,38

139,11

до плюс 100

(1)

(20)

(40)

(60)

(80)

(100)

От 0

100,79

115,78

131,38

146,79

162,02

177,05

до плюс 200

(2)

(40)

(80)

(120)

(160)

(200)

От 0

101,19

123,61

146,79

169,56

191,90

213,83

до плюс 300

(3)

(60)

(120)

(180)

(240)

(300)

От 0

101,59

131,38

162,02

191,90

221,05

249,44

до плюс 400

(4)

(80)

(160)

(240)

(320)

(400)

От 0

101,98

139,11

177,05

213,83

249,44

283,89

до плюс 500

(5)

(100)

(200)

(300)

(400)

(500)

ТСПУ-055

50П

От минус 50

40,20

44,02

48,01

51,98

55,93

59,85

до плюс 50

(-49)

(-30)

(-10)

(10)

(30)

(50)

ТСПУ-055

50П

W100 = 1,3910

От минус 50

40,51

50,0

59,85

69,56

79,12

88,53

до плюс 200

(-47,5)

(0)

(50)

(100)

(150)

(200)

От 0

50,20

53,96

57,89

61,80

65,69

69,55

до плюс 100

(1)

(20)

(40)

(60)

(80)

(100)

От 0

50,39

57,89

65,69

73,39

81,01

88,53

до плюс 200

(2)

(40)

(80)

(120)

(160)

(200)

От 0

50,59

61,80

73,39

84,78

95,95

106,91

до плюс 300

(3)

(60)

(120)

(180)

(240)

(300)

От 0

50,79

65,69

81,01

95,95

110,53

124,72

до плюс 400

(4)

(80)

(160)

(240)

(320)

(400)

От 0

50,99

69,55

88,53

106,91

124,72

141,94

до плюс 500

(5)

(100)

(200)

(300)

(400)

(500)

ТСПУ-055

Pt 100

W100 = 1,3850

От минус 50

80,70

88,22

96,09

103,90

111,67

119,40

до плюс 50

(-49)

(-30)

(-10)

(10)

(30)

(50)

От 0

100,19

103,90

107,79

11,67

115,54

119,40

до плюс 50

(0,5)

(10)

(20)

(30)

(40)

(50)

От 0

100,39

107,79

115,54

123,24

130,90

138,51

до плюс 100

(1)

(20)

(40)

(60)

(80)

(100)

От 0

100,58

111,67

123,24

134,71

146,07

157,33

до плюс 150

(1,5)

(30)

(60)

(90)

(120)

(150)

От 0

100,78

115,54

130,90

146,07

161,05

175,86

до плюс 200

(2)

(40)

(80)

(120)

(160)

(200)

От 0

101,17

123,24

146,07

168,48

190,47

212,05

до плюс 300

(3)

(60)

(120)

(180)

(240)

(300)

Таблица 8.2

Тип термопреобразователя, условное обозначение НСХ

Диапазон измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

4,8

8

12

16

20

Значение входного параметра в поверяемой точке, Ом (для справки: значение температуры по НСХ, °С)

ТСМУ-205

100М

W100 = 1,4280

От минус 50

80,62

89,26

100,00

110,69

121,39

до плюс 50

(-45)

(-25)

(0)

(25)

(50)

От минус 50

81,70

94,64

110,69

126,74

142,78

до плюс 100

(-42,5)

(-12,5)

(25)

(62,5)

(100)

От минус 50

82,78

100

121,39

142,78

164,16

до плюс 150

(-40)

(0)

(50)

(100)

(150)

От 0

101,07

105,35

110,69

116,04

121,39

до плюс 50

(2,5)

(12,5)

(25)

(37,5)

(50)

От 0

102,14

110,69

121,39

132,08

142,78

до плюс 100

(5)

(25)

(50)

(75)

(100)

От 0

103,21

116,04

132,08

148,13

164,16

до плюс 150

(7,5)

(37,5)

(75)

(112,5)

(150)

От 0

103,85

119,25

138,5

157,75

177,00

до плюс 180

(9)

(45)

(90)

(135)

(180)

ТСМУ-205

50М

W100 = 1,4280

От минус 50

40,31

44,63

50,00

55,34

60,70

до плюс 50

(-45)

(-25)

(0)

(25)

(50)

От минус 50

40,85

47,32

55,34

63,37

71,39

до плюс 100

(-42,5)

(-12,5)

(25)

(62,5)

(100)

От минус 50

41,39

50,0

60,70

71,39

82,08

до плюс 150

(-40)

(0)

(50)

(100)

(150)

От 0

50,54

52,68

55,35

58,02

60,70

до плюс 50

(2,5)

(12,5)

(25)

(37,5)

(50)

От 0

51,07

55,35

60,70

66,04

71,39

до плюс 100

(5)

(25)

(50)

(75)

(100)

От 0

51,60

58,02

66,04

74,06

82,08

до плюс 150

(7,5)

(37,5)

(75)

(112,5)

(150)

От 0

51,93

59,63

69,25

78,87

88,5

до плюс 180

(9)

(45)

(90)

(135)

(180)

ТСПУ-205

100П

W100 = 1,3910

От минус 50

82,01

90,04

100,00

109,89

119,70

до полюс 50

(-45)

(-25)

(0)

(25)

(50)

От минус 50

85,03

104,95

129,44

153,48

177,05

до плюс 200

(-37,5)

(12,5)

(75)

(137,5)

(200)

От минус 50

82,72

92,59

104,95

117,25

129,44

до плюс 75

(-43,75)

(-18,75)

(12,5)

(43,75)

(75)

От 0

101,98

109,89

119,70

129,44

139,11

до плюс 100

(5)

(25)

(50)

(75)

(100)

От 0

103,96

119,70

139,11

158,23

177,05

до плюс 200

(10)

(50)

(100)

(150)

(200)

От 0

105,94

129,44

158,23

186,36

213,83

до плюс 300

(15)

(75)

(150)

(225)

(300)

От 0

107,92

139,11

177,05

213,83

249,44

до плюс 400

(20)

(100)

(200)

(300)

(400)

От 0

109,89

148,70

195,59

240,65

283,89

до плюс 500

(25)

(125)

(250)

(375)

(500)

ТСПУ-205

От минус 50

41,01

45,02

50,00

54,94

59,85

50П

до плюс 50

(-45)

(-25)

(0)

(25)

(50)

W100 = 1,3910

От минус 50

42,52

52,48

64,72

76,74

88,53



до плюс 200

(-37,5)

(12,5)

(75)

(137,5)

(200)

ТСПУ-205

50П

W100 = 1,3910

От 0

50,99

54,95

59,85

64,72

69,55

до плюс 100

(5)

(25)

(50)

(75)

(100)

От 0

51,98

59,85

69,55

79,12

88,52

до плюс 200

(10)

(50)

(100)

(150)

(200)

От 0

52,97

64,72

79,12

93,18

106,92

до плюс 300

(15)

(75)

(150)

(225)

(300)

От 0

53,96

69,56

88,25

106,92

124,72

до плюс 400

(20)

(100)

(200)

(300)

(400)

От 0

54,95

74,35

97,79

120,32

141,95

до плюс 500

(25)

(125)

(250)

(375)

(500)

ТСПУ-205

Pt 100

W100 = 1,3850

От минус 50

82,29

90,19

100,00

109,73

119,40

до плюс 50

(-45)

(-25)

(0)

(25)

(50)

От 0

100,98

104,88

109,73

114,58

119,40

до плюс 50

(2,5)

(12,5)

(25)

(37,5)

(50)

От 0

101,95

109,73

119,40

128,99

138,51

до плюс 100

(5)

(25)

(50)

(75)

(100)

От 0

102,93

114,58

128,99

143,24

157,33

до плюс 150

(7,5)

(37,5)

(75)

(112,5)

(150)

От 0

103,90

119,40

138,51

157,33

175,86

до плюс 200

(10)

(50)

(100)

(150)

(200)

От 0

105,85

128,99

157,33

185,01

212,05

до плюс 300

(15)

(75)

(150)

(225)

(300)

Таблица 8.3

Тип термопреобразователя, условное обозначение НСХ

Диапазон измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

4,8

8

12

16

20

Значение входного параметра в поверяемой точке, мВ (для справки: значение температуры по НСХ, °С)

ТХАУ-205

ТХА (К)

От 0

0,798

4,096

8,138

12,209

16,397

до плюс 400

(20)

(100)

(200)

(300)

(400)

От 0

1.000

5,124

10,153

15,343

20,644

до плюс 500

(25)

(125)

(250)

(375)

(500)

От 0

1,203

6,138

12,209

18,516

24,905

до плюс 600

(30)

(150)

(300)

(450)

(600)

От 0

1,612

8,138

16,397

24,905

33,275

до плюс 800

(40)

(200)

(400)

(600)

(800)

От 0

1,817

9,141

18,516

28,079

37,326

до плюс 900

(45)

(225)

(450)

(675)

(900)

От 0

2,023

10,153

20,644

31,213

41.276

до плюс 1000

(50)

(250)

(500)

(750)

(1000)

От 0

2,436

12,209

24,905

37,326

48,838

до плюс 1200

(60)

(300)

(600)

(900)

(1200)

ТХКУ-205

ТХК (L)

От 0

1,290

6,862

14,560

22,843

31,492

до плюс 400

(20)

(100)

(200)

(300)

(400)

От 0

1,619

8,719

18,642

29,307

40,299

до плюс 500

(25)

(125)

(250)

(375)

(500)

От 0

1,951

10,624

22,843

35,888

49,108

до плюс 600

(30)

(150)

(300)

(450)

(600)

8.4.4 Основную приведенную погрешность ИП рассчитывают по формуле

(8.3)

где Iвых. - значение выходного тока в поверяемой точке, измеряемое ИРТ 5920 (АСПТ);

Iвых.р - расчетное значение выходного сигнала в поверяемой точке, приведенное в таблицах 8.1 - 8.3;

Iн - нормирующее значение выходного сигнала, равное 5 мА для выхода от 0 до 5 мА, и 16 мА для выхода от 4 до 20 мА.

За основную приведенную погрешность ИП принимают наибольшее из полученных значений, которое не должно превышать соответствующих значений, указанных в таблице 1.1.

8.4.5 Нелинейность ИП определяют по значению наибольшего отклонения измеренных значений выходного сигнала от линейной зависимости между входным и выходным сигналами, при котором минимизируется значение этого отклонения в заданном диапазоне измерений. Значение этого отклонения не должно превышать 0,5 предела допускаемой основной погрешности ИП.

8.5 Если при проведении поверки будет обнаружено несоответствие термопреобразователя пп. 8.2.1.4, 8.2.1.5, 8.2.1.6; 8.2.2.3, 8.3.3, 8.4.3, а ИП - пп. 8.2.2.3, 8.4.4, 8.4.5, то поверку прекращают до выяснения причин и устранения неисправности. После устранения неисправности термопреобразователя или ИП проводят повторную поверку.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 Результаты поверки оформляют протоколом по форме приложения А.

9.2 Положительные результаты поверки термопреобразователей или ИП оформляют свидетельством о государственной поверке установленной формы по ПР 50.2.006 или отметкой в паспорте.

9.3 Отрицательные результаты поверки термопреобразователей или ИП оформляют извещением о непригодности по форме ПР 50.2.006, свидетельство о предыдущей поверке аннулируют, а термопреобразователи не допускают к применению.

ПРИЛОЖЕНИЕ А

Форма протокола поверки

ПРОТОКОЛ №

от _________________

поверки____________________________________________________________________

(наименование поверяемого прибора с указанием типа)

___________________________________________________ № ______________________________

представленного ____________________________________________________________

Поверка проводилась по средствам поверки (наименование, зав. №)

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Замечания по внешнему осмотру ______________________________________________

___________________________________________________________________________

Определение основной приведенной погрешности термопреобразователя

Поверяемая температура, °С

Значение температуры, измеренное

Основная приведенная погрешность термопреобразователя, %

эталонным (образцовым) термометром, °С*

термопреобразователем, °С

































































































____________

* При использовании термостата или печи, при использовании КТ-500 - значение температуры, отображающееся на его индикаторном табло.

Определение основной приведенной погрешности измерительного преобразователя (ИП)

Значение входного сигнала по НСХ (ед. изм.)

Значение преобразуемой температуры, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

Измеренное значение выходного сигнала, мА

Основная приведенная погрешность ИП, %





























































Заключение: _____________________________________________________________

___________________________________________________________________________

Поверку провели:

_____________

должность

_____________

подпись

_____________

И.О. Фамилия



_____________

должность

_____________

подпись

_____________

И.О. Фамилия







© 2013 Ёшкин Кот :-)
