ТЕХНОЛОГИЧЕСКАЯ КАРТА ВЛ 35-500 кВ

ВИБРОВДАВЛИВАНИЕ Ж/Б СВАЙ В ЛИДЕРНЫЕ СКВАЖИНЫ АГРЕГАТОМ УВВС-60/10
В ПЛАСТИЧНОМЕРЗЛЫЕ ГРУНТЫ ПОД ПРОМЕЖУТОЧНЫЕ ОПОРЫ BЛ 500 кВ

К-1-25-6

1. Область применения

1.1. Технологическая карта разработана на сооружение свайных фундаментов в пластичномерзлых грунтах I и II группы под промежуточные металлические опоры на оттяжках типа ВЛ 500 кВ.

1.2. Принятая технология предусматривает прокол лидерных скважин Æ 250 мм агрегатом УВВС-60/10 и последующее вибровдавливание железобетонных свай марки С35-8 в пластичномерзлые грунты без крупнообломочных включений с температурами не ниже:

- для супесей

- 0,3 °C;

- для суглинков

- 0,7 °C;

- для глин

- 0,9 °C.

При наличии ледяных прослоек толщиною более 5 см и песчаных прослоек толщиною более 10 см, а также при наличии крупнообломочных включений возможность погружения свай агрегатом УВВС-60/10 определяется пробными забивками. Этот способ погружения свай допускается применять и при более низких температурах грунтов, если возможность вибровдавливания подтверждена пробными сваями. При привязке технологической карты к конкретному объекту и условиям строительства при разработке ППР необходимо уточнить калькуляцию трудозатрат и потребности в материально-технических ресурсах.

2. Организация и технология строительного производства

2.1. До начала работ по вибровдавливанию свай на строительной площадке должны быть выполнены работы, указанные в п. 4 Общей части сборника.

2.2. Устройство лидерных скважин и погружение свай производить ударновибровдавливающим сваепогружателем УВВС-60/10. Техническая характеристика агрегата приведена в технологической карте К-1-25-5.

2.3. Для проходки лидерных скважин в мерзлых грунтах применить лидер, состоящий из цельнотянутой трубы соответствующего диаметра и длины с толщиной стенок от 12 до 18 мм, см. рис. 2 К-1-25-5. На нижнем конце трубы приварен наконечник, выполненный в виде кольца, внутренняя и наружная конические поверхности образуют режущую кромку.

2.4. Согласно РСН 41-72, площадь поперечного сечения лидерных скважин принимают равной 0,75 - 0,95 площади поперечного сечения сваи. Глубина проходки лидерных скважин для бурозабивных свай не должна превышать глубины погружения свай. В данной технологической карте Æ скважины принят 250 мм, глубина 7,0 м.

2.5. Последовательность производства работ на пикете и схема движения агрегата приведена на рис. 1.

Условные обозначения

 - места раскладки свай

1 ÷ 12 - последовательность погружения свай

*     - направление движения агрегата УВВС-60/10



Экспликация

№№ поз.

Наименование

К-во шт.

1

Агрегат УВВС-60/10

1

2

Погружаемые сваи С35-8

12

3

Лидерная скважина Æ 250

12

4

Деревянные подкладки

12

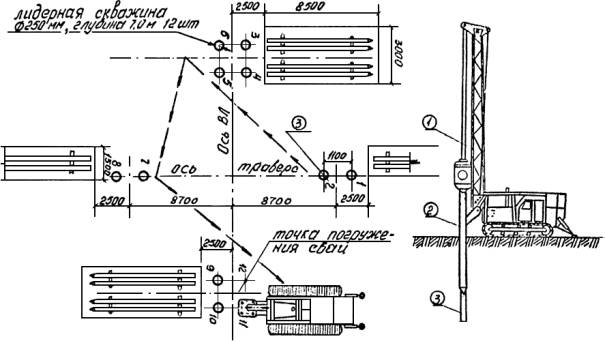

Рис. 1. Схема движения агрегата УВВС-60/10 при устройстве лидерных скважин и погружении свай

2.6. Технологическая последовательность производства работ:

а) сваи выложить так, чтобы их оголовки находились вблизи точек погружения (рациональная схема раскладки свай для данного типа фундамента приведена на рис. 1);

б) при необходимости, подтаскивание сваи к агрегату производить через нижний отводной блок на расстояние до 5 м;

в) агрегат с закрепленным к вибропогружателю лидером подъезжает к месту погружения сваи;

г) при помощи механизмов продольной и поперечной коррекции стрелу и лидерную трубу установить в вертикальное положение и опустить на точку прокола лидерной скважины;

д) опускают аутригеры и включают пригрузку, в зависимости от плотности грунта регулировать энергию удара вибромолота;

е) по достижении проектной отметки лидер вместе с керном грунта извлекают из скважины;

и) агрегат с лидером перемещается к точке прокола скважины, технологическая последовательность производства работ при устройстве лидерных скважин приведена на рис. 2;

к) перерывы в работе при устройстве лидерных скважин не должны превышать 10 - 15 минут. Перед перерывами в работе, продолжительность которых превышает указанное предельное время, лидер должен быть освобожден от керна грунта;

л) после устройства всех лидерных скважин в кусте свай (2 или 4) отсоединяют от вибромолота лидерную трубу, и вибропогружатель приступает к погружению свай;

м) технологическая последовательность производства работ по вибропогружению свай см. технологическую карту К-1-25-5.



1 - вибромолот; 2 - лидер; 3 - отверстие в лидере для выхода грунта;
4 - наконечник лидера; 5 - мерзлый грунт; 6 - зазоры между мерзлым
грунтом и лидером; 7 - грунтовый керн

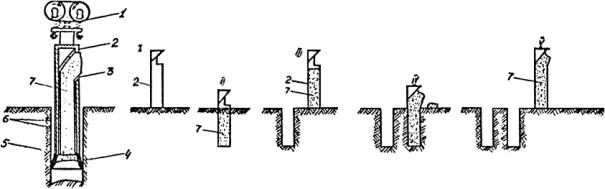

Рис. 2. Схема разработки скважин трубчатыми лидерами
(I - V - последовательность операций по устройству скважин)

2.7. Во время забивки постоянно проверять правильность направления сваи и направляющей стрелы сваепогружателя.

2.8. Отклонения от проектного положения забиваемых свай не должны превышать величин, приведенных в таблице № 2.

2.9. Приемку свайного фундамента производить на основании перечня исполнительной документации, указанной в СНиП III-9-74 п. 8.15, 8.26.

2.10. При производстве свайных работ необходимо выполнять правила по технике безопасности, указанные в СНиП III-А.11-70, требования инструкций по обеспечению безопасности при производстве свайных работ в условиях Северной зоны страны, а также основных требований, приведенных ниже:

а) строповка железобетонных свай при перемещении разрешается только за специальные монтажные петли;

б) запрещается находиться под сваей и лидерной трубой во время ее подъема и установки в наголовник;

в) запрещается производить строповку свай при ее подъеме и установки в наголовник за монтажные петли, строповку свай производить специальными тросами и захватной рамой, см. рис. 3 Т (К-1-25-5);

г) все операции по опусканию и подъему вибромолота, подтягиванию сваи выполнять по сигналу электролинейщика V разряда;

д) в процессе работы запрещается находиться у работающего молота ближе чем на 3 м;

е) не допускается оставлять сваю, молот и лидерную трубу на весу во время перерывов в работе;

ж) при силе ветра 6 баллов и более работы должны быть прекращены, молот опущен в крайнее нижнее положение.

2.11. Каждый работающий на строительной площадке обязан строго выполнять требования «Правил пожарной безопасности при производстве строительных работ».

2.12. Стальные канаты и такелажные приспособления, применяемые на свайных работах, должны соответствовать требованиям Госгортехнадзора СССР.

2.13. Работы по забивке свай выполняются звеном рабочих в составе:

Профессия

Разряд

Количество

1. Машинист вибромолота

VI

1

2. Электролинейщик

V

1

3. Электролинейщик

III

1

ИТОГО



3

2.14. Калькуляция трудовых затрат составлена на устройство лидерных скважин и вибропогружение 12 железобетонных свай. Время погружения одной сваи условно принято 20 минут. Трудозатраты на прокалывание скважин лидером приняты по ЕНиР § 23-3-3 условно. Фактические трудозатраты определить из пробного погружения 5-ти свай на характерных пикетах.

Результаты пробного погружения оформить актом. По результатам пробного погружения откорректировать калькуляцию трудовых затрат.

Калькуляция трудовых затрат

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма времени на единицу, чел.-ч

Затраты труда на общий объем, чел.-день

§ 23-3-3 табл. 2 п. 5б, 6б (применит.)

Прокалывание скважин лидером при помощи агрегата УВВС-60/10

1 скваж.

12





- электролинейщик





1,1

1,6

- машинист





0,55

0,8

Выпуск Т-32 § 1 табл. п. 1г, 2г (применит.)

Вертикальное погружение ж/б свай С35-8 в лидерные скважины агрегатов УВВС-60/10

1 свая

12





- электролинейщик





2,0

2,9

- машинист





1,0

1,46



ИТОГО:

ч.-дн.





6,76

Примечание: 1. При производстве работ в зимних условиях учесть поправочный коэффициент для VI температурной зоны, см. ЕНиР «Общая часть», стр. 12.

2. Продолжительность рабочей смены принята 8,2 часа.

3. Технико-экономические показатели

3.1. Технико-экономические показатели подсчитаны на вибропогружение 12-ти железобетонных свай С35-8 в предварительно проколотые лидерные скважины агрегатом УВВС-60/10.

3.2. Трудоемкость, чел.-дн.

- 6,76

Работа основного механизма, маш.-смена

- 2,26

Численность звена, чел.

- 3,0

Продолжительность вибропогружения 12-ти свай, смен

- 2,26

Производительность бригады за смену, пикет

- 0,4

4. Материально-технические ресурсы

4.1. Потребность в основных конструкциях

Наименование

Марка

Ед. изм.

Кол-во на фундамент

Железобетонная свая

С35-8

шт.

12

4.2. Потребность в машинах, оборудовании, инструментах, материалах и приспособлениях.

№№ п.п.

Наименование

Тип

Марка, ГОСТ

К-во

Техническая характеристика

1

2

3

4

5

6

1

Сваепогружатель

виброударный

УВВС-60/10

1

см. рис К-1-25-5

2

Строп

УСК-5-2ХЛ-1600

19144-73

1



3

"

ВК-5ХЛ-4800

"

1



4

Теодолит-нивелир

ТТХ

-

1



5

Рейка

РНТ

11158-76

1



6

Рулетка

РС-30

ГОСТ 7502-69

1



7

Отвес

ОТ-1500

1948-71

1



8

Уровень

УС-2-500

ГОСТ 9416-76

1



9

Деревянные подкладки

-

-

12

Лес круглый Æ 16 - 20 см, l = 1 м

10

Ключ для разворота свай

-

-

1



11

Кувалда



11401-75

1

вес 5 кг

12

Лопата

ЛКО-2

3620-76

2



13

Лопата

ЛП

3620-76

2



14

Лидер

-

-

1

см. рис. 2

15

Лом

ЛО-28

1405-72

2



16

Топор

А-2

1399-73

1



17

Каска монтажника

-

-

4



18

Аптечка медицинская

-

-

1





4.3. Потребность в эксплуатационных материалах

№№ п.п.

Наименование

Ед. изм.

Норма на час работы механизма

Кол-во на принятый объем работ

1

Дизельное топливо

кг

9,5

176,03

2

Дизельная смазка

"

0,76

14,08

3

Бензин

"

0,23

4,26

Примечание: 1. При работе механизма в зимнее время при температуре наружного воздуха не ниже 0 °C расход топлива и смазочных материалов повышается на 10 %.

2. Часовые нормы расхода ГСМ приведены для средних величин загрузки двигателей.
