Эталоны энергопаспорта и
раздела «Энергоэффективность» для зданий
жилых, общественных и смешанного типа

(пособие к MP 23-345-2008 УР)

МИНИСТЕРСТВО СТРОИТЕЛЬСТВА, АРХИТЕКТУРЫ
И ЖИЛИЩНОЙ ПОЛИТИКИ УДМУРТСКОЙ РЕСПУБЛИКИ

ИЖЕВСК

2008

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНО ЗАО «Удмуртгражданпроект» (Колясева О.В. - руководитель темы, Смирнова Л.Н., Яковенко Т.А., Кунгурова В.И., Колбина Е.А.)

Технический консультант к.т.н. Матросов Ю.А. (НИИСФ РААСН)

2. ВНЕСЕНО Управлением архитектуры и градостроительства Министерства строительства, архитектуры и жилищной политики Удмуртской Республики

3. ПРИНЯТО и ВВЕДЕНО в действие приказом Министерства строительства, архитектуры и жилищной политики Удмуртской Республики от 08 апреля 2009 г. № 62

4. ВВЕДЕНО ВПЕРВЫЕ

ВВЕДЕНИЕ

Эталоны энергопаспорта и раздела «Энергоэффективность» для зданий жилых, общественных и смешанного типа» (пособие к MP 23-345-2008 УР) разработаны по заданию Министерства строительства, архитектуры и жилищной политики Удмуртской Республики.

Эталоны содержат расчеты энергетических паспортов раздела «Энергоэффективность» для зданий жилых, общественных и смешанного типа, рекомендации и справочные материалы, позволяющие реализовать требования СНиП 23-02, СП 23-101. Раздел «Энергоэффективность» включает исходные данные для расчета теплоэнергетических параметров, теплотехнические расчеты ограждающих конструкций, расчеты энергетических показателей, заполнение энергетического паспорта по форме приложения Д MP 23-345-2008 УР.

Положения MP 23-345-2008 УР и пособия к MP 23-345-2008 УР позволяют проектировать здания с рациональным использованием энергии путем выявления суммарного энергетического эффекта от использования архитектурных, строительных и инженерных решений, направленных на экономию энергетических ресурсов.

Проектирование жилых и общественных зданий, для которых устанавливаются специальные, не регламентируемые существующими нормативными документами требования по энергосбережению с использованием новых технологий, инженерного оборудования и материалов, следует осуществлять по разработанным для них специальным техническим условиям. Указанные технические условия должны быть согласованы в установленном порядке.

Для сокращения сроков и выполнения многовариантных расчетов возможно выполнение расчетов с использованием сертифицированных программных средств, разработанных в соответствии с требованиями СНиП 23-02 и СП 23-101.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Эталон разработан и рекомендован к применению на территории Удмуртской Республики при проектировании новых, реконструируемых, капитально ремонтируемых отапливаемых жилых домов (многоквартирных и одноквартирных), зданий общественного назначения (административных, дошкольных, общеобразовательных, высших учебных заведений, лечебных учреждений и поликлиник) и зданий смешанного типа (со встроенными помещениями общественного назначения) с нормируемыми температурой и относительной влажностью внутреннего воздуха.

2. НОРМАТИВНЫЕ ССЫЛКИ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2.1. В настоящих нормах использованы ссылки на нормативные документы, перечень которых приведен в приложении А.

2.2. В настоящем документе использованы термины и определения, приведенные в приложении Б.

3. ОБЩИЕ ПОЛОЖЕНИЯ

3.1. В составе раздела «Энергоэффективность» для зданий жилых, общественных и смешанного типа при проектировании тепловой защиты зданий в каждом конкретном случае разрабатывается энергетический паспорт здания с пояснительной запиской и соответствующими расчетами, с заключением о соответствии проекта здания требованиям СНиП 23-02, MP 23-345-2008 УР и рекомендациями по повышению энергетической эффективности.

Определение уровня тепловой защиты выполняется согласно разделу 4 MP 23-345-2008 УР для отдельных ограждающих конструкций по нормируемым значениям сопротивления теплопередаче ограждающих конструкций для всех зданий (таблица 8 MP 23-345-2008 УР), либо по нормируемому удельному расходу тепловой энергии на отопление для жилых и общественных зданий (таблица 10 MP 23-345-2008 УР) при расчете энергетического паспорта.

Энергетический паспорт следует заполнять при разработке проектов новых, реконструируемых, капитально ремонтируемых жилых и общественных зданий, при приемке зданий в эксплуатацию, а также в процессе эксплуатации построенных зданий.

Эталон содержит следующие разделы:

3.1.1. Исходные данные для расчета теплоэнергетических показателей.

3.1.2. Теплотехнические расчеты ограждающих конструкций в соответствии с требованиями СНиП 23-02 и СП 23-101.

Примечание: при расчете приведенного сопротивления теплопередаче в разделе «Энергоэффективность» допустимо назначение минимальных значений коэффициента теплотехнической однородности наружных непрозрачных конструкций, не указанных в СНиП и СП принимать:

- для стен с оконными проемами g = 0,75 - 0,85 в зависимости от соотношения площади окон к площади фасада (для соотношения 0,18 величина g = 0,8);

- для глухих участков стен g = 0,92;

- для перекрытий верхнего этажа, совмещенных с покрытием кровли g = 0,95;

- для утепленного чердачного или цокольного перекрытия g = 0,97.

3.1.3. Расчет удельного расхода тепловой энергии на отопление здания за отопительный период в соответствии с приложением Г MP 23-345-2008 УР.

3.1.4. Заключение о соответствии нормативным требованиям по эффективному использованию теплоты на отопление здания и рекомендации по повышению эффективности ее использования.

3.1.5. Энергетический паспорт здания, выполненный по форме приложения Д MP 23-345-2008 УР.

3.2. Класс энергетической эффективности определяется по таблице 3 MP 23-345-2008 УР.

4. РАЗДЕЛ ПРОЕКТА «ЭНЕРГОЭФФЕКТИВНОСТЬ»

4.1. Раздел «Энергоэффективность» выполняется в соответствии с требованиями СНиП 23-02, СНиП 31-01, СНиП 31-02, СНиП 31-05 и MP 23-345-2008 УР на стадии проектной документации. В этом разделе представлены сводные показатели энергоэффективности проектных решений. Сводные показатели энергоэффективности должны быть сопоставлены с нормативными показателями строительных норм.

4.2. Пояснительная записка раздела должна содержать:

а) исходные данные для расчета теплоэнергетических параметров здания, включающие в себя:

- общую характеристику здания;

- проектные решения здания;

- климатические показатели холодного периода года;

- температурно-влажностный режим здания;

- уровень тепловой защиты ограждающих конструкций здания;

- установочную мощность систем инженерного оборудования по данным проектной организации на стадии сдачи строительного объекта в эксплуатацию;

- характеристику оборудования здания;

- фасад, план типового этажа, разрез здания, принципиальную схему теплоснабжения.

б) теплотехнические расчеты ограждающих конструкций:

- расчеты сопротивления теплопередаче ограждающих конструкций здания;

- теплотехнический расчет техподполья (теплого чердака).

в) расчеты энергетических показателей здания, включающие в себя:

- расчетный удельный расход тепловой энергии на отопление здания за отопительный период по формуле (Г.1) приложения Г;

- расход тепловой энергии на отопление здания в течение отопительного периода по формуле (Г.2);

- общие теплопотери здания за отопительный период по формуле (Г.3);

- среднюю кратность воздухообмена здания за отопительный период по формуле (Г.8);

- количество инфильтрирующегося воздуха в лестничную клетку здания через неплотности заполнений проемов по формуле (Г.9);

- бытовые теплопоступления в течение отопительного периода по формуле (Г.10);

- теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода по формуле (Г.11).

г) заключение о соответствии нормативным требованиям по эффективному использованию теплоты на отопление здания и рекомендации по повышению эффективности её использования

Примеры составления раздела «Энергоэффективность» приведены в составе эталонов. Контроль нормируемых показателей приведен в разделе 8 MP 23-345-2008 УР.

5. ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ

5.1. Энергетический паспорт здания должен содержать:

- общую информацию о проекте;

- расчетные условия;

- сведения о функциональном назначении, типе и конструктивном решении здания;

- геометрические показатели;

- теплоэнергетические (теплотехнические и энергетические) показатели;

- коэффициенты энергетической эффективности, эффективности авторегулирования, учета встречного теплового потока, учета дополнительного теплопотребления;

- комплексные показатели, сведения о сопоставлении с нормируемыми показателями, класс энергетической эффективности здания;

- указания по повышению энергетической эффективности здания.

5.2. Ответственность за достоверность данных энергетического паспорта здания несет организация, которая осуществляет его заполнение.

5.3. Форма для заполнения энергетического паспорта здания приведена в приложении Д MP 23-345-2008 УР.

6. ЭТАЛОН РАЗДЕЛА «ЭНЕРГОЭФФЕКТИВНОСТЬ» ДЛЯ ЖИЛОГО ЗДАНИЯ (9-ЭТАЖНЫЙ ДВУХСЕКЦИОННЫЙ ЖИЛОЙ ДОМ)

ООО «ИНСТИТУТ»
(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

9-этажный двухсекционный жилой дом по ул. Светлой в
1 микрорайоне г. Ижевска.

Энергоэффективность

11111-ЭФ

Том 1.

г. Ижевск

2008

Пособие к MP 23-345-2008 УР

ООО «ИНСТИТУТ»

(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

9-этажный двухсекционный жилой дом по ул. Светлой в 1 микрорайоне г. Ижевска.

Энергоэффективность

11111-ЭФ

Том 1.

Директор

Петров В.В.

Главный инженер

Добров А.Н.

Главный инженер проекта

Качалов СП.



Договор № 1 от 11.01.08 г.

Заказчик: ООО «Стройинвест»

г. Ижевск

2008

6. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

6.1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ТЕПЛОЭНЕРГЕТИЧЕСКИХ ПАРАМЕТРОВ ЗДАНИЯ

Раздел «Энергоэффективность» выполнен для жилого дома по объекту «9-этажный двухсекционный жилой дом по ул. Светлой в 1 микрорайоне г. Ижевска».

Раздел выполнен на основании следующих нормативных документов и методических рекомендаций:

- СНиП 23-02 «Тепловая защита зданий»;

- СП 23-101 «Проектирование тепловой защиты зданий»;

- MP 23-345-2008 УР «Методические рекомендации по проектированию тепловой защиты жилых и общественных зданий».

Общая характеристика здания

Количество квартир - 108, в том числе 2-х комнатных квартир - 108.

Расчетное количество жителей - m = 324 человека (заселенность 6101 м2/324 чел = 18,8 м2/чел).

Расчетная высота здания, от пола первого этажа до верха вытяжной шахты (п. Г.5), H = 33,5 м.

Высота этажа - 3 м.

Высота техподполья (подвала) - 2,3 м.

Площадь квартир, Ah = 6101 м2, в том числе площадь жилых помещений Аi = 3042 м2.

Отапливаемый объем, Vh = 24144 м3.

Общая площадь наружных ограждающих конструкций,

Коэффициент остекленности фасада согласно п. 5.11 СНиП 23-02:

, что не превышает нормативного значения 0,18, где AF = 762,9 м2 - площадь заполнений светопроемов;

Aw = 3369,2 м2 - площадь наружных стен (за исключением проемов).

Показатель компактности здания определяем согласно п. 7.3 по формуле (3) MP 23-345-2008 УР:

 что не превышает нормативного показателя компактности здания  (таблица 11 MP 23-345-2008 УР).

Проектные решения здания

Здание - каркасное. Каркас по серии 1.020-1/87 переработан на высоту этажа 3 м.

Стены техподполья запроектированы из бетонных блоков по ГОСТ 13579.

Перекрытие и покрытие - панели железобетонные многопустотные по сериям 1.041.1-3 вып. 1, 5 и 1.141-1 вып. 60.

Наружные стены запроектированы толщиной 400 мм из блоков ячеистого бетона ГОСТ 21520 с облицовкой кирпичом керамическим по ГОСТ 530 толщиной 120 мм.

Утеплитель на чердачном перекрытии - пенобетон толщиной 350 мм, g = 220 кг/м3 по ТУ 5741-001-08890619-99.

Оконные блоки в деревянных переплетах с тройным остеклением из обычного стекла по ГОСТ 11214.

Двери наружные (кроме балконных) деревянные по ГОСТ 24698.

В здании предусмотрены водяное отопление с подключением к системе централизованного теплоснабжения через автоматизированный узел управления и горячее водоснабжение. Система отопления - двухтрубная поквартирная, с прокладкой вертикальных разводящих магистралей в технологических шкафах, горизонтальных - в техподполье. Нагревательные приборы снабжены автоматическими терморегуляторами. На вводе в квартиру установлены балансировочные клапаны.

Запроектирована общеобменная вентиляция с естественным побуждением и организованной вытяжкой из кухонь и санитарных узлов.

Климатические показатели холодного периода года

(таблица 4 MP 23-345-2008 УР)

Населенный пункт

Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92, text, °C

Продолжительность периода со средней суточной температурой воздуха £ 8 °C, zt сут.

Средняя температура воздуха, периода со средней суточной температурой воздуха £ 8 °C, tht °C

Максимальная из средних скоростей ветра по румбам за январь, v, м/с

Ижевск

-34

222

-5,6

4,8

Температурно-влажностный режим здания

(таблица 5 MP 23-345-2008 УР)

Здание

Температура внутреннего воздуха tint °C

Относительная влажность внутреннего воздуха jint, %

Температура точки росы

жилое

21

55

11,6

Уровень теплозащиты ограждающих конструкций

Название

Описание технических решений

Приведенное сопротивление теплопередаче м2 · °C/Вт

Ссылка

Здание жилое

Наружная стена

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,120 м, ГОСТ 530;

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,010 м;

Пенобетон g = 500 кг/м3, δ = 0,400 м, ГОСТ 21520;

Цементно-песчаный раствор g= 1800 кг/м3, δ = 0,020 м;

2,07

Чердачное перекрытие с кровлей из рулонных материалов

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,02 м;

Пенобетон g = 220 кг/м3, δ = 0,350 м ТУ 5741-001-08890619-99;

Слой рубероида на битумной мастике g = 600 кг/м3, δ = 0,001 м;

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,005 м;

Ж.б многопустотная панель g = 2500 кг/м δ = 0,220 м;

4,60

Перекрытие над техническим подпольем

Сосна и ель поперек волокон g = 500 кг/м3, δ = 0,030 м;

Лаги прямоугольного сечения 0,075´0,050 м;

Гравий керамзитовый g = 600 кг/м, δ = 0,050 м;

Ж.б многопустотная панель g = 2500 кг/м3, δ = 0,220 м;

0,94

Окно, балконная дверь

Окна деревянные с тройным остеклением из обычного стекла в раздельно-спаренных переплетах ГОСТ 11214;

0,55

Дверь (кроме балконной)

Двери деревянные по ГОСТ 24698

0,93

Установочная мощность систем инженерного оборудования

(заполняется проектной организацией на стадии сдачи строительного объекта в эксплуатацию)

№ п/п

Показатели и характеристики

Ед. измер.

Кол-во

Прим

1

Максимальный расчетный часовой расход теплоты на отопление

кВт

415,3

2

Часовые расходы теплоты на горячее водоснабжение

кВт

484,9

3

Часовые расходы холодной воды

м3

4,8

4

Часовые расходы электрической энергии

кВт

112,0

5

Часовые расходы природного (сжиженного) газа

м3

27,0

Характеристика оборудования здания

Источник теплоснабжения здания

Центральный тепловой пункт

Система отопления здания

Двухтрубная поквартирная, прокладка магистралей в техподполье с tT = 90 ÷ 70 °C

Схема подключения системы отопления здания

Зависимая, с установкой автоматизированного узла управления

Тип нагревательных приборов

Стальные панельные радиаторы

Регулирующая арматура для нагревательных приборов

Термостатические клапаны

Регулирующие приборы для балансировки системы отопления

Запорно-балансировочные клапаны на ветках систем отопления

Схема подключения системы горячего водоснабжения

Централизованное от ЦТП

Система водоснабжения

Хозяйственно-питьевой водопровод

Система канализации

Хозяйственно-бытовая канализация

Приборы учета тепловой энергии

Теплосчетчик

- ХВС на вводе в здание

ВСХ

- поквартирный ХВС

ВСХ

- поквартирный ГВС

ВСГ

Система газоснабжения

Природный газ

Тип приборов для приготовления пищи

Четырехкомфорочные газовые плиты

Квартирный прибор учета газа

СГ

Регулирование параметров теплоносителя

Автоматическое

Теплоизоляция трубопроводов отопления и ГВС по подвалу здания

Трубчатый материал

Источник электроснабжения

ТП

Система телефонизации

АТС

Система телевидения

Антенна метрового и дециметрового диапазона

Противопожарная автоматика и дымозащита

Автономные пожарные извещатели в квартирах

Наличие мусоропровода

Мусоропроводы из оцинкованной стали

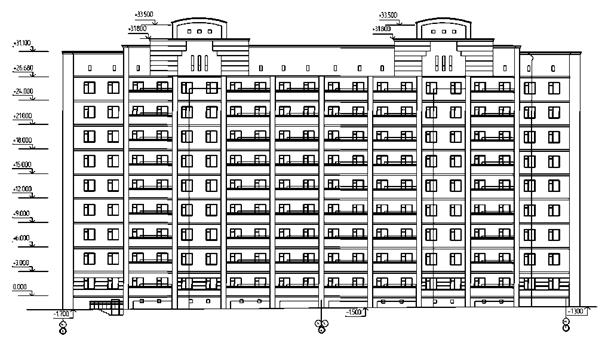

Фасад 3-1.

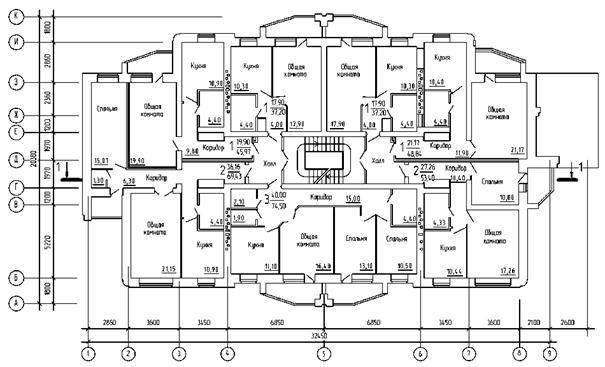

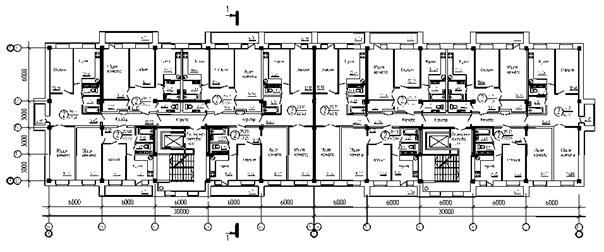

План типового этажа.

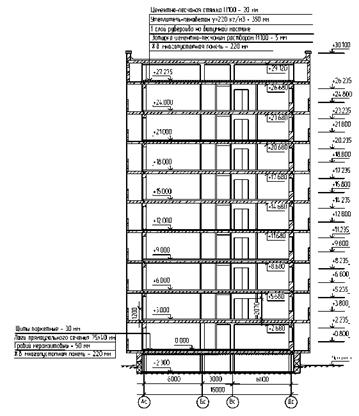

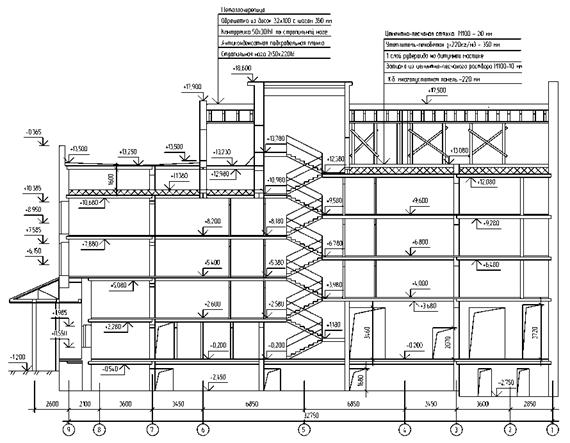

Разрез 1-1.

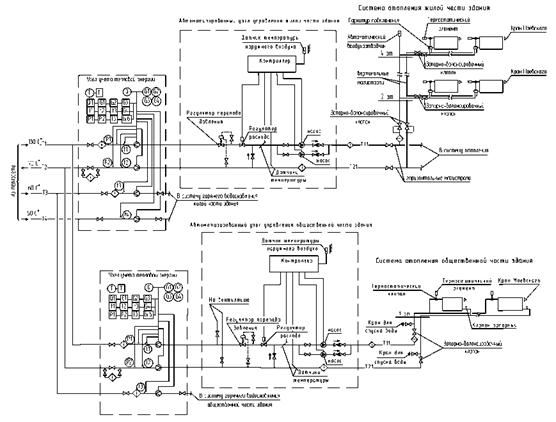

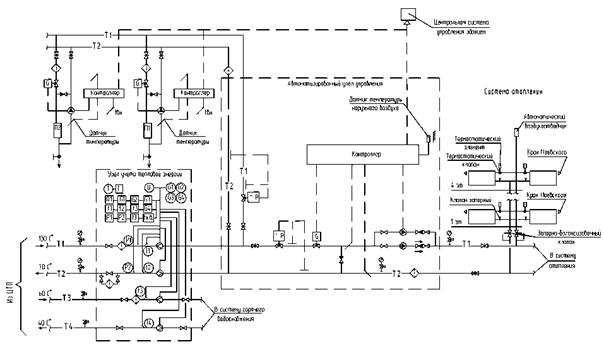

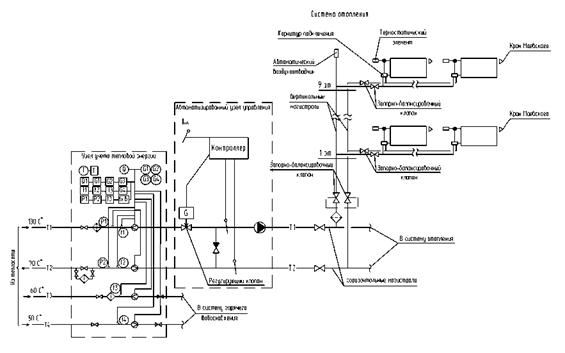

Принципиальная схема теплоснабжения здания.

6.2. ТЕПЛОТЕХНИЧЕСКИЕ РАСЧЕТЫ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

Площадь наружных ограждающих конструкций, отапливаемые площадь и объем здания, необходимые для расчета энергетического паспорта, и теплотехнические характеристики ограждающих конструкций здания определялись согласно проекту в соответствии с требованиями СНиП 23-02.

Сопротивления теплопередаче ограждающих конструкций определялись в зависимости от количества и материалов слоев по формулам (6 - 8) СП 23-101.

Расчет сопротивления теплопередаче наружной стены здания

Тип конструкции: наружная стена.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

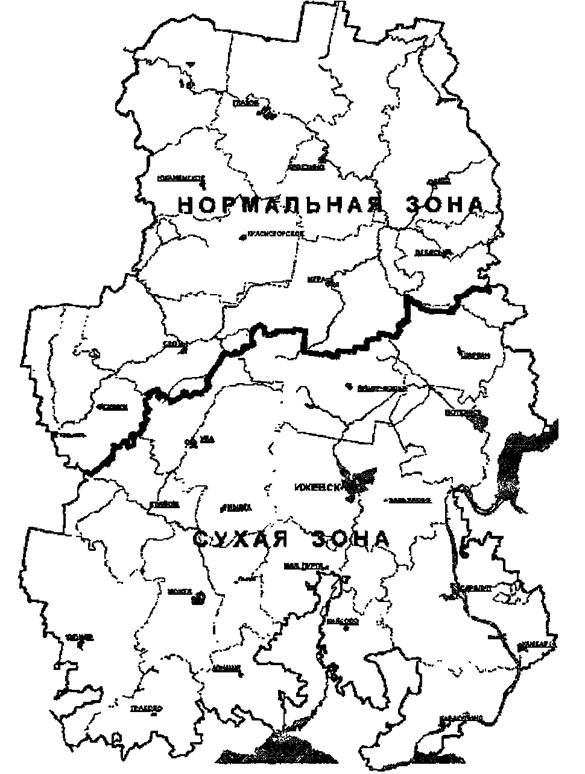

Условия эксплуатации в зоне влажности А

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-5,6)) · 222 = 5905 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Тип внутренней поверхности - стена с h/a £ 0,3, тогда согласно таблице 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 4 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ Вт/(м · °C)

R м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

2

Пенобетон, плотность 500 кг/м3

0,400

0,180

2,222

3

Цементно-песчаный раствор, плотность 1800 кг/м3

0,010

0,760

0,013

4

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,120

0,700

0,171

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,026 + 2,222 + 0,013 + 0,171 = 2,43 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для наружной стены принимаем g = 0,8.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

R0g = R0con · g = 2,59 · 0,8 = 2,07 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 3,47 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 2,19 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 18,0 °C > td = 11,6 °C,

Dt0 = 3 °C < Dtn = 4 °C.

Вывод: рекомендуется выполнить расчет по энергетическому паспорту, так как конструкция наружной стены не удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче чердачного перекрытия

Тип конструкции: чердачное перекрытие.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-5,6)) · 222 = 5905 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 0,9.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 12 Вт/(м2 · °C).

Тип внутренней поверхности - потолок с h/a £ 0,3, тогда согласно таблице 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 3,0 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ Вт/(м · °C)

м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

2

Пенобетон, плотность 220 кг/м3

0,350

0,081

4,321

3

Рубероид на битумной мастике, плотность 600 кг/м3

0,001

0,17

0,006

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,005

0,760

0,007

5

Ж.б многопустотная панель, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,026 + 4,321 + 0,006 + 0,007 + 0,181 = 4,54 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для чердачного перекрытия принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 4,56 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 3,65 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,8 °C > td = 11,6 °C,

Dt0 = 1,2 °C < Dtn = 3 °C.

Вывод: конструкция чердачного перекрытия удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче перекрытия над техподпольем

Тип конструкции: перекрытие над техподпольем.

Температура внутреннего воздуха в квартире на первом этаже tint =21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха в квартире на первом этаже jint = 55 %, таблица 5 MP 23-345-2008 УР.

Согласно п. 9.3.2 СП 23-101 расчетная температура воздуха в техподполье принята

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-5,6)) 222 = 5905 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 0,6.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 6 Вт/(м2 · °C).

Тип внутренней поверхности - пол с h/a £ 0,3, тогда согласно таблице 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 2 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ Вт/(м · °C)

м2 · °С/Вт

1

Сосна и ель поперек волокон, плотность 500 кг/м3

0,030

0,140

0,214

2

Гравий керамзитовый, плотность 600 кг/м3

0,050

0,170

0,294

3

Ж.б многопустотная панель, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,214 + 0,294 + 0,181 = 0,69 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для перекрытия над техподпольем принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n определяем нормируемое значение сопротивления теплопередаче

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n находим минимально допустимое значение сопротивления теплопередаче

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,6 °C > td = 11,6 °C,

Dt0 = 1,4 °C < Dtn = 2 °C.

Вывод: рекомендуется выполнить расчет по энергетическому паспорту, так как конструкция перекрытия над техподпольем не удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Теплотехнический расчет техподполья

Расчетная температура в техподполье  согласно п. 9.3.2 СП 23-101.

Влажность внутреннего воздуха в техподполье jint = 75 %, п. 5.9 СНиП 23-02.

Согласно таблице 5 СНиП 23-02 нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности перекрытия над техподпольем Dtn = 2 °C.

Температура внутреннего воздуха в квартире на первом этаже tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

Площадь перекрытия над техподпольем Аb = 889,5 м2.

Ширина техподполья 15,4 м.

Высота наружной стены техподполья заглубленной в грунт 0,8 м.

Высота наружной стены техподполья над уровнем земли 1,2 м.

Площадь наружных стен техподполья заглубленных в грунт 121,3 м2.

Площадь наружных стен техподполья над уровнем земли Аb.w = 181,9 м2.

Площадь пола и стен, контактирующих с грунтом As = 889,5 + 121,3 = 1010,8 м2.

Объем техподполья Vb = 1860,3 м3.

Труб системы газоснабжения в техподполье нет.

Пол в техподполье по грунту по уплотненному основанию не утеплен.

Кратность воздухообмена в техподполье па = 0,5 ч-1, п. 9.3.5 СП 23-101.

Плотность воздуха в техподполье ρ = 1,2 кг/м3, п. 9.3.5 СП 23-101.

Расчет сопротивления теплопередаче наружной стены в техподполье:

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Тип внутренней поверхности - стена с h/a £ 0,3, тогда согласно таблице 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по приложению Р СП 23-101 находим температуру точки росы td = -1,74 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ Вт/(м · °C)

м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

2

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,640

0,700

0,914

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,026 + 0,914 = 0,94 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для наружной стены техподполья принимаем g = 0,92.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

Вывод: при низкой температуре в техподполье возможно кратковременное выпадение конденсата на поверхности ограждающей конструкции, унос влаги обеспечен нормативным воздухообменом (кратность воздухообмена па = 0,5 ч-1, п. 9.3.5 СП 23-101).

Приведенное сопротивление теплопередаче наружных стен техподполья над уровнем земли (см. выше) составляет

Для определения приведенного сопротивления теплопередаче заглубленной части найдем суммарную длину, включающую ширину техподполья и две высоты части наружных стен, заглубленных в грунт п. 9.3.3 СП 23-101: L = 15,4 + 0,8 · 2 = 17 м.

Тогда приведенное сопротивление теплопередаче заглубленной части по таблице 13 СП 23-101:

Приведенное сопротивление теплопередаче перекрытия над техподпольем (см. выше расчет сопротивления теплопередаче перекрытия над техподпольем) составляет

Суммарная мощность теплового потока, выделяемая изолированными трубопроводами, составляет:

где lρi - длина трубопровода i-го диаметра, м,

qρi - линейная плотность теплового потока через поверхность теплоизоляции, приходящаяся на 1 м длины трубопровода i-го диаметра с учетом теплопотерь через изолированные опоры, фланцевые соединения и арматуру, Вт/м, определяется по таблице 12 СП 23-101 или, если температура воздуха в помещении, где проложен трубопровод, меньше 18 °C, по формуле (34) СП 23-101: ,

где q18 - линейная плотность теплового потока через поверхность теплоизоляции, приходящаяся на 1 м длины трубопровода i-го диаметра с учетом теплопотерь через изолированные опоры, фланцевые соединения и арматуру, Вт/м, определяется по таблице 12 СП 23-101,

tT - температура теплоносителя, циркулирующего в трубопроводе при расчетных условиях,

t - температура воздуха в помещении, где проложен трубопровод.

Трубопроводы в техподполье:

Название системы

Диаметр, мм

Длина, lρi, м

Средняя температура теплоносителя, °C

Плотность теплового потока, qρi, Вт/м

Система отопления

15

40

80

17,34

20

60

19,95

25

60

22,55

32

60

24,65

50

30

27,68

70

40

31,55

Система горячего водоснабжения

25

60

60

18,16

40

40

22,09

Температура в техподполье из уравнения теплового баланса по формуле (41) СП 23-101:

Температурный перепад для пола первого этажа по формуле (4) СНиП 23-02:

Вывод: конструкция перекрытия над техподпольем удовлетворяет требованиям по температурному перепаду для пола первого этажа.

6.3. РАСЧЕТЫ ЭНЕРГЕТИЧЕСКИХ ПОКАЗАТЕЛЕЙ ЗДАНИЯ

6.3.1. Расчетный удельный расход тепловой энергии на отопление зданий за отопительный период,  определяется по формуле (Г.1):

где  - расход тепловой энергии на отопление здания в течение отопительного периода,

Ah = 6101 м2 - сумма площадей пола квартир,

Vh = 24144 м3 - отапливаемый объем здания,

Dd = 5905 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР.

6.3.2. Расход тепловой энергии на отопление здания в течение отопительного периода Qyh, МДж, определяется по формуле (Г.2):

где Qh = 3144011 МДж - общие теплопотери здания через наружные ограждающие конструкции,

Qint = 991916 МДж - бытовые теплопоступления в течение отопительного периода,

Qs = 261434 МДж - теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода,

v = 0,80 - коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций, приведенный в п. Г.2,

ζ = 0,95 - коэффициент эффективности авторегулирования подачи теплоты в системах отопления, приведенный в п. Г.2,

bh = 1,13 - коэффициент, учитывающий дополнительное теплопотребление системы

отопления, приведенный в п. Г.2.

6.3.3. Общие теплопотери здания за отопительный период Qh, МДж, определяется по формуле (Г.3):

где по формуле (Г.4):  - общий коэффициент теплопередачи здания,

Dd = 5905 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

где  - приведенный коэффициент теплопередачи через наружные ограждающие конструкции здания,

 - условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции,

по формуле (Г.5):

Aw = 3369,2 м2, AF = 762,9 м2, Aed = 8,6 м2, Ac = 889,5 м2, Af = 889,5 м2, - площади ограждающих конструкций: наружной стены; заполнений светопроемов; наружных дверей и ворот; чердачных перекрытий; цокольных перекрытий,

     - приведенные сопротивления теплопередаче ограждающих конструкций: наружной стены; заполнений световых проемов; наружных дверей и ворот; чердачных перекрытий; цокольных перекрытий,

n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, приведенный в таблице 6 СНиП 23-02, принимаем для чердачного перекрытия n = 0,9, для перекрытия над техподпольем n = 0,6,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

по формуле (Г.6):

где с = 1 кДж/(кг · °C) - удельная теплоемкость воздуха,

па = 0,451 ч-1 - средняя кратность воздухообмена за отопительный период,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh = 24144 м3 - отапливаемый объем здания,

по формуле (Г.7)  - плотность приточного воздуха помещения за отопительный период,

где tint = 21 °C - расчетная средняя температура внутреннего воздуха жилого здания, таблица 5 MP 23-345-2008 УР,

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

k = 0,7 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4.

6.3.4. Средняя кратность воздухообмена здания за отопительный период, па, ч-1, рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле (Г.8):

где Lv = 3Аl = 3 · 3042 = 9126 м3/ч - количество приточного воздуха в здание при неорганизованном притоке,

где Аl = 3042 м2 - площадь жилых помещений здания,

nv = 168 ч - число часов работы вентиляции в течение недели,

Ginf = 259,3 кг/ч - количество инфильтрующегося воздуха в лестничную клетку жилого здания через неплотности заполнений проемов,

k = 0,7 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4,

пinf = 168 ч - число часов учета инфильтрации в течение недели,

 - средняя плотность приточного воздуха за отопительный период,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие

внутренних ограждающих конструкций,

Vh = 24144 м3 - отапливаемый объем здания.

6.3.5. Количество инфильтрующегося воздуха в лестничную клетку жилого здания через неплотности заполнений проемов, Ginf, кг/ч, определяется по формуле (Г.9):

Ginf = (AF/RaF) · (DPF/10)2/3 + (Aed/Ra.ed) · (DPed/10)1/2 = (39,2/0,39) · (35,35/10)2/3 +

+ (5/0,47)(59,77/10)1/2 = 259,3 кг/ч,

где AF = 39,2 м2 - суммарная площадь окон и балконных дверей для лестничной клетки,

Aed = 5 м2 - суммарная площадь входных наружных дверей для лестничной клетки,

по формуле (Г.9.1):  - требуемое сопротивление воздухопроницанию окон и балконных дверей для лестничной клетки,

где Gn = 6 кг/(м2 · ч) - нормируемая воздухопроницаемость окон и балконных дверей в деревянных переплетах для жилых зданий, принимаемая по таблице 11 СНиП 23-02,

DР0 = 10 Па - разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ограждающих конструкций, при которой определяется сопротивление воздухопроницанию,

по формуле (Г.9.3):

DPF =0,28 · H · (gext - gint) + 0,03gext · v2 = 0,28 · 33,5 · (14,5 - 11,8) + 0,03 · 14,5 · 4,82 = 35,35 Па - расчетная разность давлений наружного и внутреннего воздуха для окон и балконных дверей для лестничной клетки,

где Н = 33,5 м - высота здания, от уровня пола первого этажа до верха вытяжной шахты,

v = 4,8 м/с - максимальная из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16 % и более, принимаемая по таблице 4 MP 23-345-2008 УР,

по формуле (Г.9.5):  - удельный вес наружного воздуха,

по формуле (Г.9.6):  - удельный вес внутреннего воздуха,

где tint = 21 °C - расчетная средняя температура внутреннего воздуха жилого здания, таблица 5 MP 23-345-2008 УР,

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

по формуле (Г.9.2):  - требуемое сопротивление воздухопроницанию входных наружных дверей для лестничной клетки,

где Gn = 7 кг/(м2 · ч) - нормируемая воздухопроницаемость входных дверей в жилое здание, принимаемая по таблице 11 СНиП 23-02,

по формуле (Г.9.4):

DPed = 0,55 · H · (yext - yint) + 0,03 · gext · v2 = 0,55 · 33,5 · (14,5 - 11,8) + 0,03 · 14,5 · 4,82 = 59,77 Па - расчетная разность давлений наружного и внутреннего воздуха для входных наружных дверей для лестничной клетки.

6.3.6. Бытовые теплопоступления в течение отопительного периода, Qmt, МДж, определяются по формуле (Г.10):

Qint = 0,0864 · qint · zht · Al = 0,0864 · 17 · 222 · 3042 = 991916 МДж,

где qint = 17 Вт/м2 - величина бытовых тепловыделений на 1 м2 площади жилых помещений, определяется по п. Г.6,

zht = 222 сут - продолжительность отопительного периода, таблица 4 MP 23-345-2008 УР,

Аl = 3042 м2 - площадь жилых помещений здания.

6.3.7. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода Qs, МДж, для четырех фасадов здания, ориентированных по четырем направлениям, следует определять по формуле (Г.11):

Qs = tF · kF· (AF1· I1 + AF2· I2 + AF3· I3 + AF4· I4) + tscy· kscy· Ascy· Ihor =

= 0,5· 0,7· (392,1· 977 + 348,1· 966 + 8,1· 703 + 14,6· 1501) = 261434 МДж,

где tF = 0,50, tscy - коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

kF = 0,70, kscy - коэффициенты относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

AF1 = 392,1 м2, АF2 = 348,1 м2, АF3 = 8,1 м2, АF4 = 14,6 м2 - площади световых проемов фасадов здания, соответственно ориентированных по четырем направлениям,

Ascy - площадь световых проемов зенитных фонарей здания,

I1 = 977 МДж/м2, I2 = 966 МДж/м2, I3 = 703 МДж/м2, I4 = 1501 МДж/м2 - средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированная по четырем фасадам здания, определяется по таблице 7 MP 23-345-2008 УР,

Iscy - средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м2, определяется по таблице 7 MP 23-345-2008 УР.

6.4. ЗАКЛЮЧЕНИЕ

о соответствии нормативным требованиям по эффективному использованию теплоты на отопление жилого здания и рекомендации по повышению эффективности ее использования:

1. Ограждающие конструкции жилого дома соответствуют требованиям СНиП 23-02 и MP 23-345-2008 УР.

2. Расчетные температурные условия внутри помещений соответствуют требованиям ГОСТ 30494-96 и MP 23-345-2008 УР.

3. Компактность жилого здания составляет 0,25 м-1, что не превышает нормативного значения 0,32 м-1 по таблице 11 MP 23-345-2008 УР.

4. Удельный годовой расход теплоты на отопление 1 м2 отапливаемых площадей с учетом энергосберегающих мероприятий (установка термостатических клапанов на приборах отопления, регулирующие приборы для балансировки системы отопления, устройство автоматизированного узла управления с погодной компенсацией) составляет 68,73 кДж/(м2 · °C · сут), что не превышает нормативного значения 76 кДж/(м2 · °C · сут), и 17,37 кДж/(м3 · °C · сут), что также не превышает нормативного значения 27,5 кДж/(м3 · °C · сут) таблица 10 MP 23-345-2008 УР.

5. Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления:

5.1. Класс энергетической эффективности - высокий, класс В.

5.2. Проект здания соответствует нормативному требованию.

7. ЭТАЛОН ЭНЕРГЕТИЧЕСКОГО ПАСПОРТА ЖИЛОГО ЗДАНИЯ

Общая информация

Дата заполнения

08.04.2008 г.

Адрес здания

г. Ижевск, 1 микрорайон, ул. Светлая

Разработчик проекта

ООО «Институт»

Адрес и телефон разработчика

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Шифр проекта

9-этажный двухсекционный жилой дом по ул. Светлой в 1 микрорайоне г. Ижевска.

Расчетные условия

№ п.п.

Наименование расчетных параметров

Обозначение параметра

Единица измерения

Расчетное значение

1

Расчетная температура внутреннего воздуха

tint

°C

21

2

Расчетная температура наружного воздуха

text

°C

-34

3

Расчетная температура теплого чердака

tc

°C

-

4

Расчетная температура техподполья

к

°C

2

5

Продолжительность отопительного периода

zht

сут

222

6

Средняя температура наружного воздуха за отопительный период

tht

°C

-5,6

7

Градусо-сутки отопительного периода

Dd

°C · сут

5905

Функциональное назначение, тип и конструктивное решение здания

8

Назначение

Жилое

9

Размещение в застройке

Отдельно стоящее

10

Тип

Многоэтажное; 9 этажей

11

Конструктивное решение

Здание каркасное с кирпичными стенами

Геометрические и теплоэнергетические показатели

№ п.п

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

1

2

3

4

5

6

Геометрические показатели

12

Общая площадь наружных ограждающих конструкций здания, в том числе:

-

5919,7

Наружная стена

Aw, м2

-

3369,2

Чердачное перекрытие с кровлей из рулонных материалов

Ас, м2

-

889,5

Перекрытие над техподпольем

Af, м2

-

889,5

Окно, балконная дверь, витрина, витраж

АF, м2

-

762,9

Дверь (кроме балконной), ворота

Aed, м2

-

8,6

13

Площадь квартир

Ah, м2

-

6101

14

Полезная площадь (общественных зданий)

Ah, м2

-

-

15

Площадь жилых помещений

Аl, м2

-

3042

16

Расчетная площадь (общественных зданий)

Аl, м2

-

-

17

Отапливаемый объем

Vh, м2

-

24144

18

Коэффициент остекленности фасада здания

f, %

18

18

19

Показатель компактности здания



0,32

0,25

Теплоэнергетические показатели

Теплотехнические показатели

20

Приведенное сопротивление теплопередаче наружных ограждений:

-

1,57

Наружная стена

Rw

3,47

2,07

Чердачное перекрытие с кровлей из рулонных материалов

Rc

4,56

4,60

Перекрытие над техподпольем

Rf

2,74

0,94

Окно, балконная дверь, витрина, витраж

RF

0,59

0,55

Дверь (кроме балконной), ворота

Red

1,26

0,93

21

Приведенный коэффициент теплопередачи здания

-

0,636

22

Кратность воздухообмена здания за отопительный период

na, ч-1

-

0,451

Кратность воздухообмена здания при испытании (при 50 Па)

n50, ч-1

-

23

Условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции

Kminf, Вт/м2 · °С

-

0,405

24

Общий коэффициент теплопередачи здания

Km, Вт/м2 · °

-

1,041

Энергетические показатели

25

Общие теплопотери через ограждающую оболочку здания за отопительный период

Qh

МДж

-

3144011

кВт · ч

873336

26

Удельные бытовые тепловыделения в здании

qint, Вт/м2

-

17

27

Бытовые теплопоступления в здание за отопительный период

Qint

МДж

-

991916

кВт · ч

275532

28

Теплопоступления в здание от солнечной радиации за отопительный период

Qs

МДж

-

261434

кВт · ч

72621

29

Потребность в тепловой энергии на отопление здания за отопительный период

МДж

-

2476355

кВт · ч

687876

Коэффициенты

№ п.п.

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Фактическое значение показателя

1

2

3

4

5

30

Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты

-

1

31

Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты

edec

-

1

32

Коэффициент эффективности авторегулирования

ζ

-

0,95

33

Коэффициент учета встречного теплового потока

k

-

0,7

34

Коэффициент учета дополнительного теплопотребления

bh

-

1,13

Комплексные показатели

35

Расчетный удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

-

68,73

кДж/м3 · °C · сут

17,37

36

Нормируемый удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

76

кДж/м3 · °C · сут

27,5

37

Класс энергетической эффективности

-

Высокий

38

Соответствует ли проект здания нормативному требованию

-

Да

39

Дорабатывать ли проект здания

-

Нет



Указания по повышению энергетической эффективности

40

Рекомендуем:

Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления имеют высокий класс энергетической эффективности.



41

Паспорт заполнен

Организация

ООО «Институт»

Адрес и телефон

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Ответственный исполнитель

Качалов СП.

8. ЭТАЛОН РАЗДЕЛА «ЭНЕРГОЭФФЕКТИВНОСТЬ» ДЛЯ ОБЩЕСТВЕННОГО ЗДАНИЯ (ДЕТСКАЯ ПОЛИКЛИНИКА)

ООО «ИНСТИТУТ»
(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

Детская поликлиника по ул. Северной
в 3 микрорайоне г. Ижевска

Энергоэффективность

11112-ЭФ

Том 1.

г. Ижевск

2008

Пособие к MP 23-345-2008 УР

ООО «ИНСТИТУТ»

(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

Детская поликлиника по ул. Северной в 3 микрорайоне г. Ижевска

Энергоэффективность

11112-ЭФ

Том 1.

Директор

Петров В.В.

Главный инженер

Добров А.А.

Главный инженер проекта

Ложкин Р.А.



Договор № 1 от 12.01.08 г.

Заказчик: ООО «Стройинвест»

г. Ижевск

2008

8. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

8.1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ТЕПЛОЭНЕРГЕТИЧЕСКИХ ПАРАМЕТРОВ ЗДАНИЯ.

Раздел «Энергоэффективность» выполнен для общественного здания по объекту «Детская поликлиника по ул. Северной в 3 микрорайоне г. Ижевска».

Раздел выполнен на основании следующих нормативных документов:

- СНиП 23-02 «Тепловая защита зданий»;

- СП 23-101 «Проектирование тепловой защиты зданий»;

- MP 23-345-2008 УР «Методические рекомендации по проектированию тепловой защиты жилых и общественных зданий».

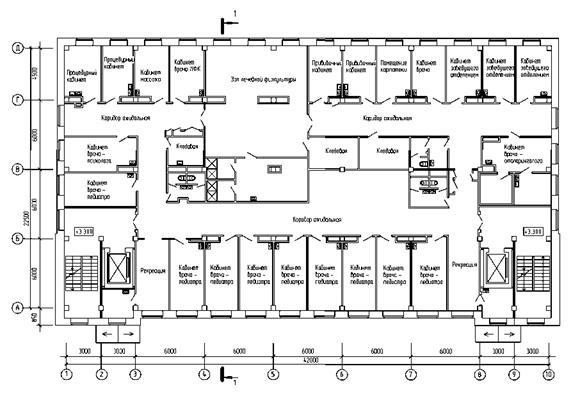

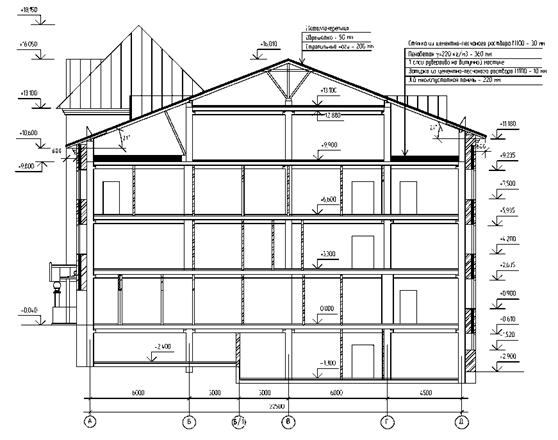

Общая характеристика здания

Здание поликлиники - четырехэтажное. В цокольном этаже размещены помещения: венткамеры, медицинский архив, хозяйственные кладовые, комната персонала, гардеробы врачей и младшего персонала. На первом этаже - вестибюль с гардеробом для посетителей, регистратура, приемно-смотровые фильтр-боксы, лаборатории, специализированные кабинеты. На втором и третьем этажах - кабинеты врачей специалистов, зал лечебной физкультуры, дневной стационар, кабинеты администрации поликлиники.

Расчетная высота здания, от пола первого этажа до верха вытяжной шахты (п. Г.5), Н = 16,1 м.

Высота этажа - 3,3 м.

Высота техподполья - 2,4 м.

Высота подвала - 3,3 м.

Полезная площадь здания, Ah = 2936 м2, в том числе расчетная площадь, Аl = 2555 м2.

Общая площадь наружных ограждающих конструкций

Отапливаемый объем здания Vh = 11267 м3.

Режим работы детской поликлиники двухсменный по 4 часа в смену при пятидневной рабочей неделе.

Количество посетителей в смену - 240 человек. Количество работающих в поликлинике всего - 75 человека. Одновременное нахождение людей в здании в течении одной смены 277 человек.

Коэффициент остекленности фасада согласно п. 5.11 СНиП 23-02:

 что не превышает нормативного значения 0,25,

где AF = 291,1 м2 - площадь заполнений светопроемов;

Aw = 1188,0 м2 - площадь наружных стен (за исключением проемов).

Показатель компактности здания определяем согласно п. 7.3 по формуле (3) MP 23-345-2008 УР:

 что не превышает нормативного показателя компактности здания  (таблица 11 MP 23-345-2008 УР).

Проектные решения здания

Здание - каркасное. Каркас по серии 1.020-1/87.

Стены техподполья запроектированы из бетонных блоков по ГОСТ 13579. Перекрытия - панели железобетонные многопустотные по сериям 1.041.1-3 вып. 1, 5 и 1.141-1 вып. 60, 63, 65

Наружные стены - приняты трехслойные, из кирпича керамического ГОСТ 530 с утеплением пенополистиролом ПСБ-С-15 ГОСТ 15588 толщиной 120 мм.

Крыша стропильная. Утеплитель чердачного перекрытия - пенобетон толщиной 360 мм. g = 220 кг/м3 по ТУ 5741-001-08890619-99.

Оконные блоки - в пластиковых переплетах с 2-х камерными стеклопакетами из обычного стекла по ГОСТ 30674.

Двери наружные (кроме балконных) деревянные по ГОСТ 24698.

В здании предусмотрено водяное отопление, подключенное к системе централизованного теплоснабжения через автоматизированный узел управления, горячее водоснабжение. Система отопления - двухтрубная с нижней разводкой магистралей в техподполье. Нагревательные приборы снабжены автоматическими терморегуляторами.

В здании поликлиники предусмотрена приточно-вытяжная вентиляция с механическим побуждением.

Климатические показатели холодного периода года

(таблица 4 MP 23-345-2008)

Населенный пункт

Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92, text °C

Продолжительность периода со средней суточной температурой воздуха £ 10 °C, zht, сут.

Средняя температура воздуха, периода со средней суточной температурой воздуха < 10 °C, tht, °C

Максимальная из средних скоростей ветра по румбам за январь, v, м/с

Ижевск

-34

237

-4,7

4,8

Температурно-влажностный режим здания

(таблица 5 MP 23-345-2008)

Здание

Температура внутреннего воздуха tint, °C

Относительная влажность внутреннего воздуха jint, %

Температура точки росы td, °C

общественное - лечебное учреждение

21

55

11,6

Уровень теплозащиты ограждающих конструкций

Название

Описание технических решений

Приведенное сопротивление теплопередаче м2 · °C/Вт

Ссылка

Здание общественное

Наружная стена

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,120 м ГОСТ 530;

Пенополистирол ПСБ-С-15 g = 15 кг/м δ = 0,120 м ГОСТ 15588;

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,380 м ГОСТ 530;

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,020 м.

2,87

Внутренняя стена между отапливаемым подвалом и техподпольем

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,020 м;

Минераловатные плиты g = 100 кг/м3 δ = 0,100 м ТУ 5762-003-45757203;

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,250 м ГОСТ 530;

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,020 м.

2,72

Чердачное перекрытие с кровлей из штучных материалов

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ= 0,03 м;

Пенобетон g = 220 кг/м3, δ = 0,360 м, ТУ 5741-001-08890619-99;

Слой рубероида на битумной мастике g = 600 кг/м3, δ = 0,001 м;

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,01 м;

Ж.б многопустотная панель g = 2500 кг/м3, δ = 0,220 м.

4,73

Перекрытие над техподпольем

Линолеум ПВХ g = 1600 кг/м3, δ = 0,005 м;

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,04 м;

Пенобетон наливной g = 400 кг/м δ = 0,055 м, ГОСТ 25485;

Ж.б многопустотная панель g = 2500 кг/м3 δ = 0,220 м.

0,89

Пол по грунту

Линолеум ПВХ g = 1600 кг/м δ = 0,005 м;

Цементно-песчаный раствор М-100 g = 1800 кг/м3, δ = 0,02 м;

Подстилающий слой бетона g = 2400 кг/м3, δ = 0,08 м.

4,85

Окно, балконная дверь

Окна в пластиковых переплетах с двухкамерным стеклопакетом из обычного стекла по ГОСТ 30674

0,54

Дверь (кроме балконной), ворота

Двери деревянные по ГОСТ 24698

0,93

Установочная мощность систем инженерного оборудования

(заполняется проектной организацией на стадии сдачи строительного объекта в эксплуатацию)

№ п/п

Показатели и характеристики

Ед. измер.

Кол-во

Прим.

1

Максимальный расчетный часовой расход теплоты на отопление

кВт

300,0

2

Часовые расходы теплоты на горячее водоснабжение

кВт

120,3

3

Часовые расходы холодной воды

м3

0,83

4

Часовые расходы электрической энергии

кВт

145,0

5

Максимальный расчетный часовой расход теплоты на вентиляцию

кВт

264,0

Характеристика оборудования здания

Источник теплоснабжения здания

Центральный тепловой пункт

Система отопления здания

Двухтрубная с нижней разводкой магистралей в техподполье

Схема подключения системы отопления здания

Зависимая с установкой автоматизированного узла управления

Тип нагревательных приборов

Стальные панельные радиаторы

Регулирующая арматура для нагревательных приборов

Термостатические клапаны

Регулирующие приборы для балансировки системы отопления

Запорно-балансировочные клапаны на ветках систем отопления

Система вентиляции

Приточно-вытяжная вентиляция с механическим побуждением.

Схема подключения системы горячего водоснабжения

Централизованное от ЦТП

Система водоснабжения

Хозяйственно-питьевой водопровод

Система канализации

Хозяйственно-бытовая канализация

Приборы учета тепловой энергии

Теплосчетчик

- ХВС на вводе в здание

ВСХ

Регулирование параметров теплоносителя

Автоматическое

Теплоизоляция трубопроводов отопления и ГВС по подвалу здания

Трубчатый материал

Источник электроснабжения

ТП

Система телефонизации

АТС

Система телевидения

Антенна метрового и дециметрового диапазона

Противопожарная автоматика и дымозащита

Дымовые пожарные извещатели во всех помещениях

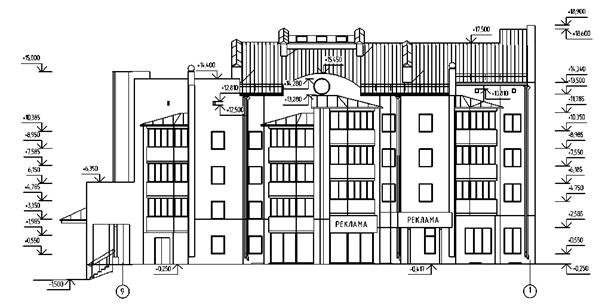

Фасад 10-1.

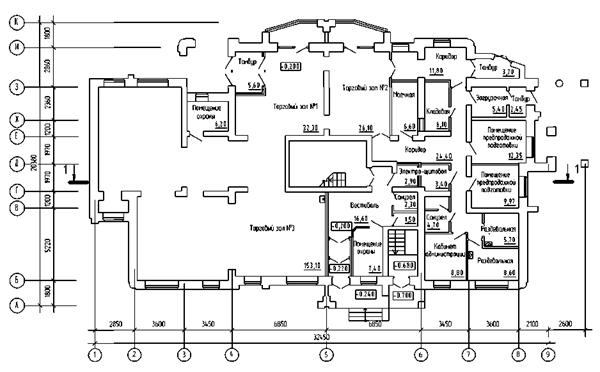

План 2-го этажа.

Разрез 1-1.

Принципиальная схема теплоснабжения здания.

8.2. ТЕПЛОТЕХНИЧЕСКИЕ РАСЧЕТЫ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

Площадь наружных ограждающих конструкций, отапливаемые площадь и объем здания, необходимые для расчета энергетического паспорта, и теплотехнические характеристики ограждающих конструкций здания определялись согласно проекту в соответствии с требованиями СНиП 23-02.

Сопротивления теплопередаче ограждающих конструкций определялись в зависимости от количества и материалов слоев по формулам (6 - 8) СП 23-101.

Расчет сопротивления теплопередаче наружной стены

Тип конструкции: наружная стена.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = - 4,7 °C, таблица 5 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 237 сут, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-4,7)) · 237 = 6091 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Тип внутренней поверхности - стена с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 4 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101,

Материал

δ, м

λ Вт/(м · °C)

R, м2 · °С/Вт

1

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,120

0,700

0,171

2

Пенополистирол, плотность 15 кг/м3

0,120

0,041

2,927

3

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,380

0,700

0,543

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,171 + 2,927 + 0,543 + 0,026 = 3,67 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для наружной стены принимаем g = 0,75.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 3,53 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 2,22 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 18,8 °C > td = 11,6 °C,

Dt0 = 2,2 °C < Dtn = 4 °C.

Вывод: рекомендуется выполнить расчет по энергетическому паспорту, так как конструкция наружной стены не удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче внутренней стены между отапливаемым подвалом и техподпольем

Тип конструкции: внутренняя стена.

Температура внутреннего воздуха в отапливаемом подвале tint = 16 °C.

Влажность внутреннего воздуха в отапливаемом подвале jint = 55 %, примечание к таблице 5 MP 23-345-2008 УР.

Температура наружного воздуха (внутреннего воздуха в техподполье)  согласно п. 9.3.2 СП 23-101.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Тип внутренней поверхности - стена с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха в отапливаемом подвале по приложению Р СП 23-101 находим температуру точки росы td = 7,0 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха в отапливаемом подвале и температурой внутренней поверхности ограждающей конструкции Dtn = 4 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101,

Материал

δ, м

λ Вт/(м · °C)

R м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

2

Минераловатные плиты, плотность 100 кг/м3

0,100

0,042

2,381

3

Кладка из кирпича глинного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,250

0,700

0,357

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,26 + 2,381 + 0,357 + 0,26 = 2,79 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для внутренней стены между отапливаемом подвалом и техподпольем принимаем g = 0,92.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

Таким образом:

tst = 15,4 °C > td = 7,0 °C,

Вывод: конструкция внутренней стены между отапливаемым подвалом и техподпольем соответствует санитарно-гигиеническим нормам, включающие температуру на внутренней поверхности выше температуры точки росы (п. 4.1 MP 23-345-2008 УР).

Расчет сопротивления теплопередаче чердачного перекрытия

Тип конструкции: чердачное перекрытие.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -4,7 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 237 сут, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21-(-4,7)) · 237 = 6091 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 12 Вт/(м2 · °C).

Тип внутренней поверхности - потолок с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 3,0 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101,

Материал

δ, м

λ Вт/(м · °C)

м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,030

0,760

0,039

2

Пенобетон, плотность 220 кг/м3

0,360

0,081

4,444

3

Рубероид на битумной мастике, плотность 600 кг/м3

0,001

0,17

0,006

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,010

0,760

0,013

5

Ж.б многопустотная панель, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,039 + 4,444 + 0,006 + 0,013 + 0,181 = 4,68 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для чердачного перекрытия принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 4,64 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 3,71 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,6 °C > td = 11,6 °C,

Dt0 = 1,4 °C < Dtn = 2 °C.

Вывод: конструкция чердачного перекрытия удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче перекрытия над техподпольем

Тип конструкции: перекрытие над техподпольем.

Температура внутреннего воздуха на первом этаже tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха на первом этаже jint = 55 %, таблица 5 MP 23-345-2008 УР.

Согласно п. 9.3.2 СП 23-101 расчетная температура воздуха в техподполье принята

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -4,7 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 237 сут, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-4,7)) · 237 = 6091 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 0,6.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 6 Вт/(м2 · °C).

Тип внутренней поверхности - пол с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха на первом этаже по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха на первом этаже и температурой внутренней поверхности ограждающей конструкции Dtn = 2 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101,

Материал

δ, м

λ Вт/(м · °C)

R, м2 · °С/Вт

1

Линолеум ПВХ, плотность 1600 кг/м3

0,005

0,330

0,015

2

Цементно-песчаный раствор, плотность 1800 кг/м3

0,040

0,760

0,053

3

Пенобетон, плотность 400 кг/м3

0,055

0,140

0,393

4

Ж.б плита, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,015 + 0,053 + 0,393 + 0,181 = 0,64 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для перекрытия над техподпольем принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n определяем нормируемое значение сопротивления теплопередаче

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n находим минимально допустимое значение сопротивления теплопередаче

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,5 °C > td = 11,6 °C,

Dt0 = 1,5 °C < Dtn = 2 °C.

Вывод: рекомендуется выполнить расчет по энергетическому паспорту, так как конструкция перекрытия над техподпольем не удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче пола по грунту в отапливаемом подвале

Температура внутреннего воздуха в отапливаемом подвале tint = 16 °C.

Температура внутреннего воздуха в техподполье  согласно п. 9.3.2 СП 23-101.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Общая площадь пола по грунту отапливаемого подвала Af2 = 565 м2.

В соответствии с п. Г.3 приложения Г приведенное сопротивление теплопередаче пола по грунту определяем согласно СНиП 41-01.

Пол по грунту в отапливаемом подвале не утеплен, материалы пола имеют расчетные коэффициенты теплопроводности λ ³ 1,2 Вт/(м · °C).

Поверхность пола делится на зоны шириной 2 м, параллельными наружным стенам.

I зона:

Площадь поверхности пола AI = 134,32 м2,

Сопротивление теплопередаче RcI = 2,1 м2 · °C/Вт.

II зона:

Площадь поверхности пола АII = 110,32 м2,

Сопротивление теплопередаче RcII = 4,3 м2 · °C/Вт.

III зона:

Площадь поверхности пола АIII = 94,32 м2,

Сопротивление теплопередаче RcIII = 8,6 м2 · °C/Вт.

IV зона:

Площадь поверхности пола AIV = 226,04 м2,

Сопротивление теплопередаче RcIV = 14,2 м2 · °C/Вт.

Приведенное сопротивление теплопередаче пола по грунту отапливаемого подвала:

8.3. РАСЧЕТЫ ЭНЕРГЕТИЧЕСКИХ ПОКАЗАТЕЛЕЙ ЗДАНИЯ

8.3.1. Расчетный удельный расход тепловой энергии на отопление зданий за отопительный период, , определяется по формуле (Г.1):

где  - расход тепловой энергии на отопление здания в течение отопительного периода,

Ah = 2936 м2 - полезная площадь здания,

Vh = 11267 м3 - отапливаемый объем здания,

Dd = 6091 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР.

8.3.2. Расход тепловой энергии на отопление здания в течение отопительного периода  определяется по формуле (Г.2):

где Qh = 2152015 МДж - общие теплопотери здания через наружные ограждающие конструкции,

Qint = 538878 МДж - бытовые теплопоступления в течение отопительного периода,

Qs = 181763 МДж - теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода,

v = 0,80 - коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций, приведенный в п. Г.2,

ζ = 0,95 - коэффициент эффективности авторегулирования подачи теплоты в системах отопления, приведенный в п. Г.2,

bh = 1,13 - коэффициент, учитывающий дополнительное теплопотребление системы отопления, приведенный в п. Г.2.

8.3.3. Общие теплопотери здания за отопительный период Qh, МДж, определяется по формуле (Г.3):

где Km = 1,131 Вт/(м2 · °C) - общий коэффициент теплопередачи здания,

Dd = 6091 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

по формуле (Г.4):

где  - приведенный коэффициент теплопередачи через наружные ограждающие конструкции здания,

 - условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции,

по формуле (Г.5):

где Aw1 = 1169,5 м2, Aw2 = 154 м2, Af = 291,1 м2, Aed = 20 м2, Ac = 981,5 м2, Af1 = 416 м2, Af2 = 565 м2 - площади ограждающих конструкций: наружной стены; заполнений светопроемов; наружных дверей и ворот; чердачных перекрытий; цокольных перекрытий; полов по грунту,

       - приведенные сопротивления теплопередаче ограждающих конструкций: наружной стены; заполнений светопроемов; наружных дверей и ворот; чердачных перекрытий; цокольных перекрытий, полов по грунту,

n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, приведенный в таблице 6 СНиП 23-02, принимаем для чердачного перекрытия n = 1, для перекрытия над техподпольем n = 0,6,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

по формуле (Г.6):

где c = 1 кДж/(кг · °C) - удельная теплоемкость воздуха,

na = 0,696 ч-1 - средняя кратность воздухообмена за отопительный период,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh = 11267 м3 - отапливаемый объем здания,

 - средняя плотность приточного воздуха помещения за отопительный период,

k = 1 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4.

8.3.4. Средняя кратность воздухообмена здания за отопительный период, na, ч-1, рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле (Г.8):

где Lv = 5Al = 5 · 2555 = 12775 м3/ч - количество приточного воздуха в здание при механической вентиляции,

где Аl = 2555 м2 - расчетная площадь здания,

nv = 40 ч - число часов работы механической вентиляции в течение недели,

Ginf = 4788,5 кг/ч - количество инфильтрующегося воздуха поступающего в здание через неплотности светопрозрачных конструкций и дверей,

k = 1 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4,

ninf = 168 ч - число часов учета инфильтрации в течение недели, для зданий с сбалансированной приточно-вытяжной вентиляцией,

по формуле (Г.7)  - средняя плотность приточного воздуха за отопительный период,

где tint = 21 °C - расчетная средняя температура внутреннего воздуха здания, таблица 5 MP 23-345-2008 УР,

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh = 11267 м3 - отапливаемый объем здания.

8.3.5. Количество инфильтрующегося воздуха поступающего в здание через неплотности светопрозрачных конструкций и дверей, Ginf, кг/ч, определяется по формуле пункта Г.4:

Ginf = 0,5bv · Vh = 0,5 · 0,85 · 11267 = 4788,5 кг/ч,

где bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh = 11267 м3 - отапливаемый объем здания.

8.3.6. Бытовые теплопоступления в течение отопительного периода, Qint, МДж, определяются по формуле (Г.10):

Qint = 0,0864qint · zht · Al = 0,0864 · 10,3 · 237 · 2555 = 538878 МДж,

где по формуле (Г.10.1):  - величина бытовых тепловыделений на 1 м2.

Тепловыделения от расчетного числа людей, находящихся в здании:

где 240 человек - число посетителей, находящихся в здании 40 часов в неделю (8 часов при 5 дневной рабочей неделе),

37 человек - работающих в поликлинике в смену, 20 часов в неделю (4 часа смена при пятидневной рабочей неделе),

1 человек (главврач) - работающий в поликлинике 40 часов в неделю (8 часов в день при пятидневной рабочей неделе),

168 ч - количество часов в неделе,

90 Вт/чел - количество тепла выделяемое 1 человеком.

Тепловыделения от искусственного освещения:

где 83 кВт - установочная мощность на освещение по проекту,

40 ч - число часов работы в неделю,

168 ч - количество часов в неделе,

Тепловыделения от оргтехники:

где 10 Вт/м2 - количество тепла выделяемое оргтехникой на 1 м2 площади рабочей комнаты,

40 ч - число часов работы оргтехники в неделю,

168 ч - количество часов в неделе,

293,7 м2 - общая площадь рабочих комнат с оргтехникой,

zht = 237 сут - продолжительность отопительного периода, таблица 4 MP 23-345-2008 УР,

Аl = 2555 м2 - расчетная площадь здания.

8.3.7. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода Qs, МДж, для четырех фасадов здания, ориентированных по четырем направлениям, следует определять по формуле (Г.11):

Qs = tF · kF · (AF1 · I1 + AF2 · I2 + AF3 · I3 + AF4 · I4) + tscy · kscy · Ascy · lhor =

0,8 · 0,74 · (103,7 · 1501 + 114,3 · 703 + 35,8 · 966 + 37,3 · 977) = 181763 МДж,

где tF = 0,8, tscy - коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

kF = 0,74, kscy - коэффициенты относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

АF1 = 103,7 м2, АF2 = 114,3 м2, АF3 = 35,8 м2, АF4 = 37,3 м2 - площади светопроемов фасадов здания, соответственно ориентированных по четырем направлениям,

Ascy - площадь светопроемов зенитных фонарей здания,

I1 = 1501 МДж/м2, I2 = 703 МДж/м2, I3 = 966 МДж/м2, I4 = 977 МДж/м2 - средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированная по четырем фасадам здания, определяется по таблице 7 MP 23-345-2008 УР,

Iscy - средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м2, определяется по таблице 7 MP 23-345-2008 УР.

8.4. ЗАКЛЮЧЕНИЕ

о соответствии нормативным требованиям по эффективному использованию теплоты на отопление здания и рекомендации по повышению эффективности ее использования:

1. Ограждающие конструкции общественного здания соответствуют требованиям СНиП 23-02 и MP 23-345-2008 УР.

2. Расчетные температурные условия внутри помещений соответствуют требованиям ГОСТ 30494-96 и MP 23-345-2008 УР.

3. Компактность здания составляет 0,32 м-1, что не превышает нормативного значения 0,43 м-1 по таблице 11 MP 23-345-2008 УР.

4. Удельный годовой расход теплоты на отопление 1 м3 отапливаемого объема с учетом энергосберегающих мероприятий (установка термостатических клапанов на приборах отопления, регулирующие приборы для балансировки системы отопления, устройство автоматизированного узла управления с погодной компенсацией, автоматическое регулирование и контроль систем вентиляции) составляет 26,42 кДж/(м3 · °C · сут), что не превышает нормативного значения 31 кДж/(м3 · °C · сут), таблица 10 MP 23-345-2008 УР.

5. Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления:

5.1. Класс энергетической эффективности - высокий, класс В.

5.2. Проект здания соответствует нормативному требованию.

9. ЭТАЛОН ЭНЕРГЕТИЧЕСКОГО ПАСПОРТА ОБЩЕСТВЕННОГО ЗДАНИЯ

Общая информация

Дата заполнения

08.04.2008 г.

Адрес здания

г. Ижевск, 3 микрорайон, ул. Северная

Разработчик проекта

ООО «Институт»

Адрес и телефон разработчика

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Шифр проекта

Детская поликлиника по ул. Северной в 3 микрорайоне г. Ижевска.

Расчетные условия

№ п.п.

Наименование расчетных параметров

Обозначение параметра

Единица измерения

Расчетное значение

1

Расчетная температура внутреннего воздуха

tint

°C

21

2

Расчетная температура наружного воздуха

text

°C

-34

3

Расчетная температура теплого чердака

tc

°C

-

4

Расчетная температура техподполья

tc

°C

2

5

Продолжительность отопительного периода

zht

сут

237

6

Средняя температура наружного воздуха за отопительный период

tht

°C

-4,7

7

Градусо-сутки отопительного периода

Dd

°C · сут

6091

Функциональное назначение, тип и конструктивное решение здания

8

Назначение

Общественное

9

Размещение в застройке

Отдельностоящее

10

Тип

Многоэтажное; 4 этажа

11

Конструктивное решение

Здание каркасное с кирпичными стенами

Геометрические и теплоэнергетические показатели

№ п.п.

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

1

2

3

4

5

6

Геометрические показатели

12

Общая площадь наружных ограждающих конструкций здания, в том числе:

-

3615,6

Наружная стена

Aw1, м2

-

11880,0

Внутренняя стена между отапливаемым подвалом и техподпольем

-

154,0

Чердачное перекрытие с кровлей из штучных материалов

Ас, м2

-

981,5

Перекрытие над техподпольем

Af1, м2

-

416,0

Пол по грунту

Af2, м2

565,0

Окно, балконная дверь, витрина, витраж

AF, м2

-

291,1

Дверь (кроме балконной), ворота

Aed, м2

-

20,0

13

Площадь квартир

Ah, м2

-

-

14

Полезная площадь (общественных зданий)

Ah, м2

-

2936,0

15

Площадь жилых помещений

Al, м2

-

-

16

Расчетная площадь (общественных зданий)

Al, м2

-

2555,0

17

Отапливаемый объем

Vh, м3

-

11267,0

18

Коэффициент остекленности фасада здания

f, %

25

20

19

Показатель компактности здания

0,43

0,32

Теплоэнергетические показатели

Теплотехнические показатели

20

Приведенное сопротивление теплопередаче наружных ограждений:

-

2,21

Наружная стена

Rw1

3,53

2,87

Внутренняя стена между отапливаемым подвалом и техподпольем

Rw2

-

2,72

Чердачное перекрытие с кровлей из штучных материалов

Re

4,64

4,73

Перекрытие над техподпольем

Rf1

2,78

0,89

Пол по грунту

Rf2

-

4,85

Окно, балконная дверь, витрина, витраж

RF

0,59

0,54

Дверь (кроме балконной), ворота

Red

1,26

0,93

21

Приведенный коэффициент теплопередачи здания

-

0,450

22

Кратность воздухообмена здания за отопительный период

na, ч-1

-

0,696

Кратность воздухообмена здания при испытании (при 50 Па)

n50, ч-1

-

-

23

Условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции

-

0,681

24

Общий коэффициент теплопередачи здания

Km, Вт/м2 · °C

-

1,131

Энергетические показатели

25

Общие теплопотери через ограждающую оболочку здания за отопительный период

Qh

МДж

-

2152015

кВт · ч

597782

26

Удельные бытовые тепловыделения в здании

qint, Вт/м2

-

10,3

27

Бытовые теплопоступления в здание за отопительный период

Qint

МДж

-

538878

кВт · ч

149688

28

Теплопоступления в здание от солнечной радиации за отопительный период

Qs

МДж

-

181763

кВт · ч

50490

29

Потребность в тепловой энергии на отопление здания за отопительный период

Qh

МДж

-

1812891

кВт · ч

503581

Коэффициенты

№ п.п..

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Фактическое значение показателя

1

2

3

4

5

30

Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты

-

1

31

Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты

edec

-

1

32

Коэффициент эффективности авторегулирования

ζ

-

0,95

33

Коэффициент учета встречного теплового потока

k

-

1

34

Коэффициент учета дополнительного теплопотребления

bh

-

1,13

Комплексные показатели

35

Расчетный удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

-

101,37

кДж/м3 · °C · сут

26,42

36

Нормируемый удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

-

кДж/м3 · °C · сут

31,0

37

Класс энергетической эффективности

-

Высокий

38

Соответствует ли проект здания нормативному требованию

-

Да

39

Дорабатывать ли проект здания

-

Нет



Указания по повышению энергетической эффективности

40

Рекомендуем:

Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления имеют высокий класс энергетической эффективности.



41

Паспорт заполнен

Организация

ООО «Институт»

Адрес и телефон

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Ответственный исполнитель

Ложкин Р.А.

10. ЭТАЛОН РАЗДЕЛА «ЭНЕРГОЭФФЕКТИВНОСТЬ» ДЛЯ ЗДАНИЯ СМЕШАННОГО ТИПА (4-ЭТАЖНЫЙ ЖИЛОЙ ДОМ СО ВСТРОЕННЫМ МАГАЗИНОМ НА ПЕРВОМ ЭТАЖЕ)

Пособие к MP 23-345-2008 УР

ООО «ИНСТИТУТ»
(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

4-этажный жилой дом со встроенным магазином на 1 этаже
по ул. Солнечной в 5 микрорайоне г. Ижевска.

Энергоэффективность

11113-ЭФ

Том 1.

г. Ижевск

2008

ООО «ИНСТИТУТ»

(лицензия ГС-0-00-00-00-0-0000000000-000000-1)

4-этажный жилой дом со встроенным магазином на 1 этаже по ул. Солнечной в 5 микрорайоне г. Ижевска.

Энергоэффективность

11113-ЭФ

Том 1.

Директор

Петров В.В.

Главный инженер

Добров А.Н.

Главный инженер проекта

Жарова Е.А



Договор № 1 от 11.01.08 г.

Заказчик: ООО «Стройинвест»

г. Ижевск

2008

10. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

10.1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА ТЕПЛОЭНЕРГЕТИЧЕСКИХ ПАРАМЕТРОВ ЗДАНИЯ

Раздел «Энергоэффективность» выполнен для здания смешанного типа по объекту «4-этажный жилой дом со встроенным магазином на 1 этаже по ул. Солнечной в 5 микрорайоне г. Ижевска».

Раздел выполнен на основании следующих нормативных документов и методических рекомендаций:

- СНиП 23-02-2003 «Тепловая защита зданий»;

- СП 23-101-2004 «Проектирование тепловой защиты зданий»;

- MP 23-345-2008 УР «Методические рекомендации по проектированию тепловой защиты жилых и общественных зданий».

Общая характеристика здания

Количество квартир 21, в том числе 1 комнатных - 12,

2 х комнатных - 6,

3 х комнатных - 3.

Расчетное количество жителей - m = 55 человек (заселенность 1100 м2/55 чел = 20 м2/чел).

Высота жилых этажей - 2,8 м.

Площадь квартир Аh2 = 1100 м2, в том числе площадь жилых помещений Аl2 = 541 м2.

Отапливаемый объем жилой части Vh2 = 3818 м3.

Расчетная высота здания, от пола первого этажа жилой части здания до верха вытяжной шахты (п. Г.5 приложения Г), Н = 17,7 м.

На 1-м этаже расположен магазин.

Высота 1-го этажа - 4,2 м, подсобных помещений - 2,8 м.

Высота техподполья (подвала) - 2,25 м.

Полезная площадь встроенной части (магазина) Аh1 = 341 м2, в том числе расчетная площадь Аl1 = 286 м2.

Отапливаемый объем Vh1 = 1244 м3.

Магазин предназначен для продажи продовольственных товаров населению, поступающих на реализацию в фасованном виде или в упаковке завода изготовителя.

Режим работы магазина 1,5 смены (12 часов) при пятидневной рабочей неделе.

Количество и состав работающих определено техническим заданием и составляет 12 человек, в том числе 5 мужчин и 7 женщин.

Общая площадь наружных ограждающих конструкций всего здания,

Отапливаемый объем всего здания Vh = 5062 м3.

Коэффициент остекленности фасада согласно п. 5.11 СНиП 23-02:

 что не превышает нормативного значения 0,18,

где AF = 148 м2 - площадь заполнений светопроемов всего здания;

Aw = 919 м2 - площадь наружных стен (за исключением проемов) всего здания.

Показатель компактности здания определяем согласно п. 7.3 по формуле (3) MP 23-345-2008 УР:

что не превышает нормативного показателя компактности здания  (таблица 11 MP 23-345-2008 УР).

Проектные решения здания

Наружные стены приняты трехслойные из кирпича керамического ГОСТ 530 толщиной 380 мм с утеплением пенополистиролом ПСБ-С-15 по ГОСТ 15588 толщиной 120 мм. Облицовка силикатным кирпичом ГОСТ 379 толщиной 120 мм.

Стены техподполья запроектированы из бетонных блоков по ГОСТ 13579.

Перекрытие - панели железобетонные многопустотные по сериям 1.041-1 вып. 60, 63, 65.

Крыша стропильная. Утеплитель на чердачном перекрытии - пенобетон толщиной 350 мм. g = 220 кг/м3 по ТУ 5741-001-08890619-99.

Оконные блоки в деревянных переплетах с тройным остеклением из обычного стекла по ГОСТ 11214.

Двери наружные (кроме балконных) деревянные по ГОСТ 24698.

В здании предусмотрены водяное отопление, горячее водоснабжение, подключение к системе централизованного теплоснабжения через автоматизированный узел управления. Система отопления - двухтрубная горизонтальная в техподполье. Нагревательные приборы снабжены автоматическими терморегуляторами.

В жилой части здания запроектирована общеобменная вентиляция с естественным побуждением и организованной вытяжкой из кухонь и санитарных узлов. В магазине приточно-вытяжная с механическим побуждением.

Климатические показатели холодного периода года

(таблица 4 MP 23-345-2008 УР)

Населенный пункт

Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92, text, °C

Продолжительность периода со средней суточной температурой воздуха £ 8 °C, zht, сут.

Средняя температура воздуха, периода со средней суточной температурой воздуха £ 8 °C, tht, °C

Максимальная из средних скоростей ветра по румбам за январь, v, м/с

Ижевск

-34

222

-5,6

4,8

Температурно-влажностный режим здания

(таблица 5 MP 23-345-2008 УР)

Здания

Температура внутреннего воздуха tint, °C

Относительная влажность внутреннего воздуха jint, %

Температура точки росы td, °C

смешанное

жилая часть

21

55

11,6

общественная часть (магазин)

18

55

8,8

Уровень теплозащиты ограждающих конструкций

Название

Описание технических решений

Приведенное сопротивление теплопередаче, м2 · °С/Вт

Ссылка

Здание смешанное

жилая часть

Наружная стена

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,020 м;

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,380 м ГОСТ 530;

Пенополистирол ПСБ-С-15 g = 15 кг/м δ = 0,120 м ГОСТ 15588;

Кладка из кирпича силикатного на цементно-песчаном растворе g = 1800 кг/м3 δ = 0,120 м ГОСТ 379;

3,24

Чердачное перекрытие с кровлей из штучных материалов

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,020 м;

Пенобетон g = 220 кг/м3, δ = 0,350 м ТУ 5741-001-08890619-99;

Слой рубероида на битумной мастике g = 600 кг/м3, δ = 0,001 м;

Цементно-песчаный раствор g= 1800 кг/м3, δ = 0,005 м;

Ж. б многопустотная панель g = 2500 кг/м3, δ = 0,220 м;

4,61

Окно, балконная дверь, витрина

Окна деревянные с тройным остеклением из обычного стекла по ГОСТ 11214;

0,55

Дверь (кроме балконной), ворота

Двери деревянные по ГОСТ 24698;

0,93

общественная часть (магазин)

Наружная стена

Цементно-песчаный раствор g = 1800 кг/м3, δ = 0,020 м;

Кладка из кирпича глиняного обыкновенного на цементно-песчаном растворе g = 1800 кг/м3, δ = 0,380 м ГОСТ 530;

Пенополистирол ПСБ-С-15 g = 15 кг/м δ = 0,120 м ГОСТ 15588;

Кладка из кирпича силикатного на цементно-песчаном растворе g =1800 кг/м3 δ = 0,120 м ГОСТ 379;

3,24

Перекрытие над техподпольем

Линолеум ПВХ g = 1600 кг/м, δ = 0,003 м;

Цементно-песчаный раствор g= 1800 кг/м3, δ = 0,020 м;

Пенобетон g = 300 кг/м3, δ = 0,120 м ГОСТ 21520;

Ж. б многопустотная панель g = 2500 кг/м3, δ = 0,220 м;

1,54

Окно, балконная дверь, витрина

Окна в деревянных переплетах с тройным остеклением из обычного стекла по ГОСТ 11214;

0,55

Дверь (кроме балконной), ворота

Дверь деревянная по ГОСТ 24698;

0,93

Установочная мощность систем инженерного оборудования

(заполняется проектной организацией на стадии сдачи строительного объекта в эксплуатацию)

№ п/п

Показатели и характеристики

Ед. измер.

Кол-во

Прим.

1

Максимальные расчетные часовые расходы теплоты на отопление

кВт

78,0

2

Часовые расходы теплоты на горячее водоснабжение

кВт

60,0

3

Максимальные расчетные часовые расходы теплоты на вентиляцию

кВт

20,0

4

Часовые расходы холодной воды

м3

1,6

5

Часовые расходы электрической энергии

кВт

80,0

6

Часовые расходы природного (сжиженного) газа

м3

4,2

Характеристика оборудования здания

жилая часть

Источник теплоснабжения здания

Центральный тепловой пункт

Система отопления здания

Двухтрубная поквартирная с прокладкой магистралей в техподполье

Схема подключения системы отопления здания

Зависимая, с установкой автоматизированного узла управления

Тип нагревательных приборов

Стальные панельные радиаторы

Регулирующая арматура для нагревательных приборов

Термостатические клапаны

Регулирующие приборы для балансировки системы отопления

Запорно-балансировочные клапаны на ветках систем отопления

Система вентиляции

Общеобменная вентиляция с естественным побуждением и организованной вытяжкой из кухонь и санитарных узлов

Схема подключения системы горячего водоснабжения

Централизованное от ЦТП

Система водоснабжения

Хозяйственно-питьевой водопровод

Система канализации

Хозяйственно-бытовая канализация

Приборы учета тепловой энергии

Теплосчетчик

- ХВС на вводе в здание

ВСХ

- поквартирный ХВС

ВСХ

- поквартирный ГВС

ВСГ

Система газоснабжения

Природный газ

Тип приборов для приготовления пищи

Четырехкомфорочные газовые плиты

Квартирный прибор учета газа

СГ

Регулирование параметров теплоносителя

Автоматическое

Теплоизоляция трубопроводов отопления и ГВС по подвалу здания

Трубчатый материал

Источник электроснабжения

ТП

Система телефонизации

АТС

Система телевидения

Антенна метрового и дециметрового диапазона

Противопожарная автоматика и дымозащита

Автономные пожарные извещатели в квартирах

общественная часть (магазин)

Источник теплоснабжения здания

Центральный тепловой пункт

Система отопления магазина

Двухтрубная горизонтальная с нижней разводкой магистралей в техподполье

Схема подключения системы отопления

Зависимая, с установкой автоматизированного узла управления

Тип нагревательных приборов

Стальные панельные радиаторы

Регулирующая арматура для нагревательных приборов

Термостатические клапаны

Регулирующие приборы для балансировки системы отопления

Ручные запорно-балансировочные на ветках систем отопления

Система вентиляции

Приточно-вытяжная с механическим побуждением

Схема подключения системы горячего водоснабжения

Централизованное от ЦТП

Приборы учета тепловой энергии расходов ГВС, ХВС

Теплосчетчик

ВСХ, ВСГ

Регулирование параметров теплоносителя

Автоматическое

Теплоизоляция трубопроводов отопления и ГВС по подвалу здания

Трубчатый материал

Источник электроснабжения

ТП

Фасад 10-1.

План 1-го этажа.

План 2-го этажа.

Разрез 1-1.

Принципиальная схема теплоснабжения здания.

10.2. ТЕПЛОТЕХНИЧЕСКИЕ РАСЧЕТЫ ОГРАЖДАЮЩИХ КОНСТРУКЦИИ

Площадь наружных ограждающих конструкций, отапливаемые площадь и объем здания, необходимые для расчета энергетического паспорта, и теплотехнические характеристики ограждающих конструкций здания определялись согласно проекту в соответствии с требованиями СНиП 23-02.

Сопротивления теплопередаче ограждающих конструкций определялись в зависимости от количества и материалов слоев по формулам (6 - 8) СП 23-101.

Расчет сопротивления теплопередаче наружной стены жилой части здания

Тип конструкции: наружная стена жилой части здания.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht =-5,6 °C, таблица 5 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-5,6)) · 222 = 5905 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Тип внутренней поверхности: стена с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 4 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101,

Материал

δ, м

λ, Вт/(м · °C)

R, м2 · °С/Вт

1

Кладка кирпича силикатного на цементно-песчаном растворе, плотность 1800 кг/м3

0,120

0,760

0,158

2

Пенополистирол, плотность 15 кг/м3

0,120

0,041

2,927

3

Кладка кирпича глинного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,380

0,700

0,543

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,158 + 2,927 + 0,543 + 0,026 = 3,65 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для наружной стены принимаем g = 0,85.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 3,47 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 2,19 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,1 °C > td = 11,6 °C,

Dt0 = 1,9 °C < Dtn = 4 °C.

Вывод: рекомендуется выполнить расчет по энергетическому паспорту, так как конструкция наружной стены не удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче чердачного перекрытия жилой части здания

Тип конструкции: чердачное перекрытие жилой части здания.

Температура внутреннего воздуха tint = 21 °C, таблица 5 MP 23-345-2008 УР.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (21 - (-5,6)) · 222 = 5905 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности jext = 12 Вт/(м2 · °C).

Тип внутренней поверхности: потолок с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице 5 MP 23-345-2008 УР находим температуру точки росы td = 11,6 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 3,0 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ, Вт/(м · °C)

R, м2 · °С/Вт

1

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

2

Пенобетон, плотность 220 кг/м3

0,350

0,081

4,321

3

Рубероид на битумной мастике, плотность 600 кг/м3

0,001

0,17

0,006

4

Цементно-песчаный раствор, плотность 1800 кг/м3

0,010

0,760

0,013

5

Ж.б многопустотная панель, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,026 + 4,321 + 0,006 + 0,013 + 0,181 = 4,55 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для чердачного перекрытия принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 4,56 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 3,65 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 19,6 °C > td = 11,6 °C,

Dt0 = 1,4 °C < Dtn = 3 °C.

Вывод: конструкция чердачного перекрытия удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче наружной стены общественной части здания (магазина)

Тип конструкции: наружная стена общественной части (магазина) смешанного здания

Температура внутреннего воздуха tint = 18 °C.

Влажность внутреннего воздуха jint = 55 %, таблица 5 MP 23-345-2008 УР.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345 2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (18 - (-5,6)) · 222 = 5239 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 1.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 23 Вт/(м2 · °C).

Тип внутренней поверхности: стена с h/a £ 0,3, тогда согласно таблицы 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице приложения Р СП 23-101 находим температуру точки росы td = 8,8 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 4,5 °C.

По формуле (6) СП 23-101 вычисляем термическое сопротивление слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ, Вт/(м · °C)

R, м2 · °С/Вт

1

Кладка кирпича силикатного на цементно-песчаном растворе, плотность 1800 кг/м3

0,120

0,760

0,158

2

Пенополистирол, плотность 15 кг/м3

0,120

0,041

2,927

3

Кладка кирпича глинного обыкновенного на цементно-песчаном растворе, плотность 1800 кг/м3

0,380

0,700

0,543

4

Цементно-песчаный раствор, плотность 1800

0,020

0,760

0,026

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,158 + 2,927 + 0,543 + 0,026 = 3,65 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для наружной стены принимаем g = 0,85.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР находим нормируемое значение сопротивления теплопередаче Rreq1 = 2,77 м2 · °С/Вт.

По таблице 8 MP 23-345-2008 УР находим минимально допустимое значение сопротивления теплопередаче Rmin = 1,83 м2 · °C/Вт.

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 16,2 °C > td = 8,8 °C,

Dt0 = 1,8 °C < Dtn = 4,5 °C.

Вывод: конструкция наружной стены общественной части здания (магазина) удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

Расчет сопротивления теплопередаче перекрытия над техподпольем общественной части здания (магазина)

Тип конструкции: перекрытие над техподпольем общественной части (магазина).

Температура внутреннего воздуха в магазине на первом этаже tint = 18 °C по ГОСТ 30494.

Влажность внутреннего воздуха в магазине на первом этаже jint = 55 %.

Согласно п. 9.3.2 СП 23-101 расчетная температура воздуха в техподполье принята tbint = 2 °C.

Температура наружного воздуха text = -34 °C, таблица 4 MP 23-345-2008 УР.

Условия эксплуатации в зоне влажности А.

Средняя температура отопительного периода tht = -5,6 °C, таблица 4 MP 23-345-2008 УР.

Продолжительность отопительного периода zht = 222 суток, таблица 4 MP 23-345-2008 УР.

По формуле (1) СП 23-101 Dd = (tint - tht) · zht = (18 - (-5,6)) · 222= 5239 град.сут.

Согласно таблице 6 СНиП 23-02 коэффициент положения наружной поверхности n = 0,4.

Согласно таблице 8 СП 23-101 коэффициент теплоотдачи наружной поверхности aext = 6 Вт/(м2 · °C).

Тип внутренней поверхности пол с h/a £ 0,3, тогда согласно таблице 7 СНиП 23-02 коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2 · °C).

По температуре и влажности внутреннего воздуха по таблице приложения Р СП 23-101 находим температуру точки росы td = 8,8 °C.

Согласно таблице 5 СНиП 23-02 нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции Dtn = 2,5 °C.

По формуле (6) СП 23-101 вычисляем термические сопротивления слоев конструкции:

где δ - толщина слоя конструкции, м,

λ - теплопроводность слоя конструкции, Вт/(м · °C), значения которой приведены в таблице Д1 приложения Д СП 23-101.

Материал

δ, м

λ, Вт/(м · °C)

R, м2 · °С/Вт

1

Линолеум ПВХ, плотность 1600 кг/м3

0,003

0,330

0,009

2

Цементно-песчаный раствор, плотность 1800 кг/м3

0,020

0,760

0,026

3

Пенобетон, плотность 300 кг/м3

0,120

0,110

1,091

4

Ж.б многопустотная панель, плотность 2500 кг/м3

0,220

1,215

0,181

По формуле (7) СП 23-101 вычисляем термическое сопротивление:

Rk = R1 + R2 + ... + Rn + Ra.l. = 0,009 + 0,026 + 1,091 + 0,181 = 1,31 м2 · °С/Вт.

По формуле (8) СП 23-101 вычисляем условное сопротивление теплопередаче:

Согласно п. 3.1.2 коэффициент теплотехнической однородности для перекрытия над техподпольем принимаем g = 0,97.

По формуле (11) СП 23-101 находим приведенное сопротивление теплопередаче:

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n определяем нормируемое значение сопротивления теплопередаче

По таблице 8 MP 23-345-2008 УР с учетом коэффициента n находим минимально допустимое значение сопротивления теплопередаче

По формуле (3) СНиП 23-02 рассчитываем требуемое сопротивление теплопередаче ограждающих конструкций, отвечающих санитарно-гигиеническим и комфортным условиям:

По формуле (25) СП 23-101 вычисляем температуру внутренней поверхности:

По формуле (4) СНиП 23-02 вычисляем расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:

Таким образом:

tst = 17,5 °C > td = 8,8 °C,

Dt0 = 0,5 °C < Dtn = 2,5 °C.

Вывод: конструкция перекрытия над техподпольем удовлетворяет требованиям СНиП 23-02 и таблицы 8 MP 23-345-2008 УР по приведенному сопротивлению.

10.3. РАСЧЕТЫ ЭНЕРГЕТИЧЕСКИХ ПОКАЗАТЕЛЕЙ ЗДАНИЯ

10.3.1. Расчетный удельный расход тепловой энергии на отопление здания за отопительный период,  определяется по формуле (Г.1):

где  - расход тепловой энергии на отопление здания в течение отопительного периода,

Аh = Ah1 + Аh2 = 341 + 1100 = 1441 м2 - сумма полезной площади здания и площади квартир,

Vh = Vh1 + Vh2 = 1244 + 3818 = 5062 м3 - отапливаемый объем здания,

Dd = 5905 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР.

10.3.2. Расход тепловой энергии на отопление здания в течение отопительного периода  МДж, определяется по формуле (Г.2):

где Qh = 705744 МДж - общие теплопотери здания через наружные ограждающие конструкции,

Qint = 288863 МДж - бытовые теплопоступления в течение отопительного периода,

Qs = 49351 МДж - теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода,

v = 0,80 - коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций, приведенный в п. Г.2,

ζ = 0,95 - коэффициент эффективности авторегулирования подачи теплоты в системах отопления, приведенный в п. Г.2,

bh = 1,13 - коэффициент, учитывающий дополнительное теплопотребление системы отопления, приведенный в п. Г.2.

10.3.3. Общие теплопотери здания за отопительный период Qh, МДж, определяется по формуле (Г.3):

где Km = 0,702 Вт/(м2 · °C) - общий коэффициент теплопередачи здания,

Dd = 5905 °C · сут - градусо-сутки отопительного периода, таблица 6 MP 23-345-2008 УР,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

по формуле (Г.4):

где  - приведенный коэффициент теплопередачи через наружные ограждающие конструкции здания,

 - условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции,

по формуле (Г.5):

Aw1 = 264 м2, AF1 = 38 м2, Aed1 = 14 м2, Af1 = 443,5 м2, Aw2 = 655 м2, AF2 = 110 м2, Aed2 = 2,5 м2, Ac2 = 443,5 м2 - площади ограждающих конструкций: наружной стены; заполнений светопроемов; наружных дверей и ворот; перекрытия над техподпольем; чердачного перекрытия,

        - приведенные сопротивления теплопередаче ограждающих конструкций: наружной стены; заполнений светопроемов; наружных дверей и ворот; перекрытий над техподпольем; чердачных перекрытий здания,

n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, приведенный в таблице 6 СНиП 23-02, принимаем чердачного перекрытия n = 1, для перекрытия над техподпольем n = 0,4,

 - общая площадь внутренних поверхностей наружных ограждающих конструкций здания,

по формуле (Г.6):

где с = 1 кДж/(кг · °C) - удельная теплоемкость воздуха,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

k = 0,7 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4,

па1 = 0,650 ч-1 - средняя кратность воздухообмена за отопительный период для общественной части (магазина) здания,

па2 = 0,502 ч-1 - средняя кратность воздухообмена за отопительный период для жилой части здания,

Vh1 = 1244 м3 - отапливаемый объем общественной части (магазина) здания,

Vh2 = 3818 м3 - отапливаемый объем жилой части здания,

 - средняя плотность приточного воздуха помещения за отопительный период для общественной части (магазина) здания,

ρa2ht = 1,32 кг/м3 - средняя плотность приточного воздуха помещения за отопительный период для жилой части здания,

10.3.4. Средняя кратность воздухообмена жилой части здания за отопительный период, па2, ч-1, рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле (Г.8):

где Lv2 = 3Аl2 = 3 · 541 = 1623 м3/ч - количество приточного воздуха в здание при неорганизованном притоке, определяемое согласно п. Г.4 приложения Г,

где Аl2 = 541 м2 - площадь жилых помещений,

nv = 168 ч - число часов работы вентиляции в течение недели,

Ginf2 = 14,0 кг/ч - количество инфильтрующегося воздуха в лестничную клетку жилой части здания через неплотности заполнений проемов,

k = 0,7 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4,

ninf = 168 ч - число часов учета инфильтрации в течение недели,

по формуле (Г.7)  - средняя плотность приточного воздуха за отопительный период,

где tint2 = 21 °C - расчетная средняя температура внутреннего воздуха жилой части здания, таблица 5 MP 23-345-2008 УР,

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh2 = 3818 м3 - отапливаемый объем жилой части здания.

10.3.5. Количество инфильтрующегося воздуха в лестничную клетку жилой части здания через неплотности заполнений проемов, Ginf, кг/ч, определяется по формуле (Г.9):

Ginf = (AF/RaF) · (DPF/10)2,3 + (Aed/Ra.ed) · (DPed/10)1/2 = 0 + (2,5/0,34) · (36,31/10)1/2 = 14,0 кг/ч,

где AF = 0 м2 - суммарная площадь окон и балконных дверей для лестничной клетки,

по формуле (Г.9.1):  - требуемое сопротивление воздухопроницанию окон и балконных дверей для лестничной клетки, по формуле (Г.9.3):

DPF = 0,28 · H · (gext - gint) + 0,03gext · v2 = 0,28 · 17,7 · (14,5 - 11,8) + 0,03 · 14,5 · 4,82 = 23,4 Па - расчетная разность давлений наружного и внутреннего воздуха для окон и балконных дверей для лестничной клетки,

где Н = 17,7 м - высота здания, от уровня пола первого этажа до верха вытяжной шахты,

v = 4,8 м/с - максимальная из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16 % и более, принимаемая по таблице 4 MP 23-345-2008 УР,

по формуле (Г.9.5):  - удельный вес наружного воздуха,

по формуле (Г.9.6):  - удельный вес внутреннего воздуха,

где tint = 21 °C - расчетная средняя температура внутреннего воздуха жилого здания, таблица 5 MP 23-345-2008 УР,

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

Aed = 2,5 м2 - суммарная площадь входных наружных дверей для лестничной клетки,

по формуле (Г.9.2):  - требуемое сопротивление воздухопроницанию входных наружных дверей для лестничной клетки,

где Gn = 7 кг/(м2 · ч) - нормируемая воздухопроницаемость входных дверей в жилое здание, принимаемая по таблице 11 СНиП 23-02,

по формуле (Г.9.4):

DPed = 0,55 · H · (gext - gint) + 0,03gext · v2 = 0,55 · 17,7 · (14,5 - 11,8) + 0,03 · 14,5 · 4,82 = 36,31 Па - расчетная разность давлений наружного и внутреннего воздуха для входных наружных дверей для лестничной клетки.

10.3.6. Средняя кратность воздухообмена общественной части здания (магазина) за отопительный период, па1, ч-1, рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле (Г.8):

где Lv1 = 4Аl1 = 4 · 286 = 1144 м3/ч - количество приточного воздуха в магазин при механической вентиляции, определяемое согласно п. Г.4 приложения Г,

где Аl1 = 286 м2 - расчетная площадь общественной части здания (магазина),

nv = 60 ч - число часов работы механической вентиляции в течение недели,

Ginf1 = 528,7 кг/ч - количество инфильтрующегося воздуха поступающего в здание через неплотности светопрозрачных конструкций и дверей,

k = 0,7 - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, приведенный в п. Г.4,

пinf = 168 ч - число часов учета инфильтрации в течении недели, для зданий с сбалансированной приточно-вытяжной вентиляцией,

по формуле (Г.7)  - средняя плотность приточного воздуха за отопительный период,

где tint1 = 18 °C - расчетная средняя температура внутреннего воздуха общественной части здания (магазина),

text = -34 °C - расчетная температура наружного воздуха в холодный период года, таблица 4 MP 23-345-2008 УР,

bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh1 = 1244 м3 - отапливаемый объем общественной части здания (магазина).

10.3.7. Количество инфильтрующегося воздуха в общественную часть здания (магазин) через неплотности заполнений проемов, Ginf, кг/ч, определяется по формуле пункта Г.4:

Ginf = 0,5bv · Vh = 0,5 · 0,85 · 1244 = 528,7 кг/ч,

где bv = 0,85 - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций,

Vh1 = 1244 м3 - отапливаемый объем общественной части здания (магазина).

10.3.8. Бытовые теплопоступления в течение отопительного периода, Qint, МДж, определяются по формуле (Г.10):

Qint = 0,0864qint1 · zht · Al1 + 0,0864qint2 · zht · Al2 = 0,0864zht · (qint1 · Al1 + qint2 · Al2) = 0,0864 · 222 · (20,5 · 286 + 17 · 541) = 288863 МДж,

где по формуле (Г.10.1)  величина бытовых тепловыделений на 1 м2 для общественной части здания (магазина),

Тепловыделения от расчетного числа людей, находящихся в здании:

где 42 человека - расчетное число посетителей согласно проекту, находящихся в здании 60 часов в неделю (12 часов при 5 дневной рабочей неделе),

12 человек - работающих в магазине 60 часов в неделю (12 часов при пятидневной рабочей неделе),

168 ч - количество часов в неделе,

90 Вт/чел - количество тепла, выделяемое одним человеком.

Тепловыделения от искусственного освещения:

где 11,2 кВт - установочная мощность на освещение магазина по проекту,

60 ч - число часов работы в неделю,

168 ч - количество часов в неделе,

Тепловыделения от оргтехники:

где 10 Вт/м2 - количество тепла выделяемое оргтехникой на 1 м2 площади рабочей комнаты,

60 ч - число часов работы оргтехники в неделю,

168 ч - количество часов в неделе,

34,9 м2 - общая площадь рабочих комнат с оргтехникой,

qint2 = 17 Вт/м2 - величина бытовых тепловыделений на 1 м2 для жилой части здания, согласно п. Г.6,

zht = 222 сут. - продолжительность отопительного периода, таблица 4 MP 23-345-2008 УР,

Аl1 = 286 м2 - расчетная площадь общественной части здания (магазина),

Аl2 = 541 м2 - площадь жилых помещений жилой части здания.

10.3.9. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода Qs, МДж, для четырех фасадов здания, ориентированных по четырем направлениям, следует определять по формуле (Г.11):

Qs = tF · kF · (AF1 · I1 + AF2 · I2 + AF3 · I2 + AF4I4) + tscy · kscy · Ascy · Ihor = 0,5 · 0,7 · (10 · 703 + 60,5 · 977 + 77,5 · 966) = 49351 МДж,

где tF = 0,5, tscy - коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

kF = 0,7, kscy - коэффициенты относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий, при отсутствии данных следует принимать по таблице Л1 приложения Л СП 23-101,

AF1 = 10 м2, АF2 = 60,5 м2, АF3 = 77,5 м2, АF4 = 0 м2 - площади светопроемов фасадов здания, соответственно ориентированных по четырем направлениям,

Ascy - площадь светопроемов зенитных фонарей здания,

I1 = 703 МДж/м2, I2 = 977 МДж/м2, I3 = 966 МДж/м2, I4 = 1501 МДж/м2 - средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированная по четырем фасадам здания, определяется по таблице 7 MP 23-345-2008 УР,

Iscy - средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м2, определяется по таблице 7 MP 23-345-2008 УР.

10.4. ЗАКЛЮЧЕНИЕ

о соответствии нормативным требованиям по эффективному использованию теплоты на отопление здания и рекомендации по повышению эффективности ее использования:

1. Ограждающие конструкции смешанного здания соответствуют требованиям СНиП 23-02 и MP 23-345-2008 УР.

2. Расчетные температурные условия внутри помещений соответствуют требованиям ГОСТ 30494-96 и MP 23-345-2008 УР.

3. Компактность здания составляет 0,39 м-1, что не превышает нормативного значения 0,43 м-1 по таблице 11 MP 23-345-2008 УР.

4. Удельный годовой расход теплоты на отопление 1 м3 отапливаемого объема с учетом энергосберегающих мероприятий (установка термостатических клапанов на приборах отопления, регулирующие приборы для балансировки системы отопления, устройство автоматизированного узла управления с погодной компенсацией) составляет 16,96 кДж/(м · °C · сут) что не превышает нормативного значения 31 кДж/(м3 · °C · сут), таблица 10 MP 23-345-2008 УР.

5. Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления:

5.1. Класс энергетической эффективности - высокий, класс В.

5.2. Проект здания соответствует нормативному требованию.

11. ЭТАЛОН ЭНЕРГЕТИЧЕСКОГО ПАСПОРТА ЗДАНИЯ СМЕШАННОГО ТИПА

Общая информация

Дата заполнения

28.07.2008 г.

Адрес здания

г. Ижевск, 5 микрорайон, ул. Солнечная

Разработчик проекта

ООО «Институт»

Адрес и телефон разработчика

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Шифр проекта

4-этажный жилой дом со встроенным магазином на 1 этаже по ул. Солнечной в 5 микрорайоне г. Ижевска.

Расчетные условия

№ п.п.

Наименование расчетных параметров

Обозначение параметра

Единица измерения

Расчетное значение

1

Расчетная температура внутреннего воздуха жилой части здания

tint

°C

21

2

Расчетная температура внутреннего воздуха общественной части здания (магазина)

text

°C

18

3

Расчетная температура наружного воздуха

text

°C

-34

4

Расчетная температура теплого чердака

tc

°C

-

5

Расчетная температура техподполья

tc

°C

2

6

Продолжительность отопительного периода

zht

сут

222

7

Средняя температура наружного воздуха за отопительный период

tht

°C

-5,6

8

Градусо-сутки отопительного периода

Dd

°C · сут

5905

Функциональное назначение, тип и конструктивное решение здания

8

Назначение

Смешанное

9

Размещение в застройке

Отдельностоящее

10

Тип

Многоэтажное; 4 этажа

11

Конструктивное решение

Здание кирпичное

Геометрические и теплоэнергетические показатели

№ п.п.

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Расчетное (проектное) значение показателя

Фактическое значение показателя

1

2

3

4

5

6

Геометрические показатели

12

Общая площадь наружных ограждающих конструкций здания, в том числе:

-

1970,5

Жилая часть

Наружная стена

Aw2, м2

-

655,0

Чердачное перекрытие с кровлей из штучных материалов

Ac2, м2

-

443,5

Окно, балконная дверь, витрина, витраж

AF2, м2

-

110,0

Дверь (кроме балконной), ворота

Aed2, м2

-

2,5

Общественная часть (магазин)

Наружная стена

Aw1, м2

-

264,0

Перекрытие над техподпольем

Af1, м2

-

443,5

Окно, балконная дверь, витрина, витраж

AF1, м2

-

38,0

Дверь (кроме балконной), ворота

Aed1, м2

-

14,0

13

Площадь квартир

Ah2, м2

-

1100,0

14

Полезная площадь (общественных зданий)

Ah1, м2

-

341,0

15

Площадь жилых помещений

Al2, м2

-

541,0

16

Расчетная площадь (общественных зданий)

Al1, м2

-

286,0

17

Отапливаемый объем

Vh, м3

-

5062,0

18

Коэффициент остекленности фасада здания

f, %

18

14

19

Показатель компактности здания

0,43

0,39

Теплоэнергетические показатели

Теплотехнические показатели

20

Приведенное сопротивление теплопередаче наружных ограждений:

-

2,52

Жилая часть

Наружная стена

Rw

3,47

3,24

Чердачное перекрытие с кровлей из штучных материалов

Rc

4,56

4,61

Окно, балконная дверь, витрина, витраж

Rf

0,59

0,55

Дверь (кроме балконной), ворота

Red

1,26

0,93

Общественная часть (магазин)

Наружная стена

Rw

2,77

3,24

Перекрытие над техподпольем

Rf

1,25

1,54

Окно, балконная дверь, витрина, витраж

Rf

0,46

0,55

Дверь (кроме балконной), ворота

Red

1,26

0,93

21

Приведенный коэффициент теплопередачи здания

-

0,397

22

Кратность воздухообмена здания за отопительный период

nа1, ч-1

-

0,650

nа2, ч-1

-

0,502

Кратность воздухообмена здания при испытании (при 50 Па)

n50, ч-1

-

23

Условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции

-

0,305

24

Общий коэффициент теплопередачи здания

Km, Вт/м2 · °С

-

0,702

Энергетические показатели

25

Общие теплопотери через ограждающую оболочку здания за отопительный период

Qh

МДж

-

705744

кВт · ч

196040

26

Удельные бытовые тепловыделения в здании

qint1, Вт/м2

-

20,5

qint2, Вт/м2

-

17

27

Бытовые теплопоступления в здание за отопительный период

Qs

МДж

-

288863

кВт · ч

80240

28

Теплопоступления в здание от солнечной радиации за отопительный период

Qs

МДж

-

49351

кВт · ч

13709

29

Потребность в тепловой энергии на отопление здания за отопительный период

МДж

-

507033

кВт · ч

140843

Коэффициенты

№ п.п.

Показатель

Обозначение показателя и единицы измерения

Нормативное значение показателя

Фактическое значение показателя

1

2

3

4

5

30

Расчетный коэффициент энергетической эффективности системы централизованного теплоснабжения здания от источника теплоты

-

1

31

Расчетный коэффициент энергетической эффективности поквартирных и автономных систем теплоснабжения здания от источника теплоты

edec

-

1

32

Коэффициент эффективности авторегулирования

ς

-

0,95

33

Коэффициент учета встречного теплового потока

k

-

0,7

34

Коэффициент учета дополнительного теплопотребления

bh

-

1,13

Комплексные показатели

35

Расчетный удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

-

59,59

кДж/м3 · °C · сут

16,96

36

Нормируемый удельный расход тепловой энергии на отопление здания

кДж/м2 · °C · сут

-

85,0

кДж/м3 · °C · сут

-

31,0

37

Класс энергетической эффективности

-

Высокий

38

Соответствует ли проект здания нормативному требованию

-

Да

39

Дорабатывать ли проект здания

-

Нет



Указания по повышению энергетической эффективности

40

Рекомендуем:

Проектируемые объемно-планировочные и конструктивные решения с учетом энергосберегающих мероприятий в системе отопления имеют высокий класс энергетической эффективности.



41

Паспорт заполнен

Организация

ООО «Институт»

Адрес и телефон

г. Ижевск, ул. Светлая 3, тел: 11-11-11

Ответственный исполнитель

Жаркова Е.А.

12. ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ СУЩЕСТВУЮЩИХ ЗДАНИЙ

12.1. Повышение энергетической эффективности существующих зданий следует осуществлять при капитальном ремонте, реконструкции (модернизации, санации), расширении и функциональном переназначении помещений (далее - реконструкция) существующих зданий в соответствии с требованиями 10.2 и с учетом требований ВСН 58(р) и ВСН 61(р), за исключением случаев, предусмотренных в СНиП 23-02. При частичной реконструкции здания (в том числе при изменении габаритов здания за счет пристраиваемых и надстраиваемых объемов) требования настоящих норм распространяются на изменяемую часть здания.

12.2. Требования СНиП 23-02 и MP 23-345-2008 УР считаются выполненными, если фактическое приведенное сопротивление теплопередаче наружных ограждающих конструкций здания составляет не менее 90 % значений, установленных в таблице 8 MP 23-345-2008 УР, либо расчетное значение удельного расхода тепловой энергии на отопление существующего здания или его изменяемой части, определяемое согласно приложению Г MP 23-345-2008 УР, не превышает нормируемых величин, установленных в таблицах 9 и 10 MP 23-345-2008 УР.

12.3. При замене светопрозрачных конструкций на энергоэффективные следует предусматривать необходимый воздухообмен помещений зданий.

12.4. Для существующего здания по данным проекта и/или натурных обследований следует определить расчетный удельный расход тепловой энергии на отопление, рассматривая влияние отдельных составляющих на тепловой баланс и выделяя основные элементы теплозащиты, где происходят наибольшие теплопотери. Затем для выбранных элементов теплозащиты и системы отопления и теплоснабжения следует разработать конструктивные и инженерные решения, обеспечивающие нормируемые значения удельного расхода тепловой энергии на отопление здания.

12.5. Расчетная величина удельного расхода тепловой энергии на отопление здания может быть снижена за счет:

а) снижения площади световых проемов жилых зданий до минимально необходимой по требованиям естественной освещенности;

б) блокирования зданий с обеспечением надежного примыкания соседних зданий;

в) устройства тамбурных помещений за входными дверями;

г) использования эффективных теплоизоляционных материалов и рационального расположения их в ограждающих конструкциях, обеспечивающего более высокую теплотехническую однородность и эксплуатационную надежность наружных ограждений, а также повышения степени уплотнения стыков и притворов открывающихся элементов наружных ограждений;

д) выбора более эффективных систем теплоснабжения;

е) повышения эффективности авторегулирования систем обеспечения микроклимата, применения эффективных видов отопительных приборов и более рационального их расположения;

ж) размещения отопительных приборов, как правило, под светопроемами и теплоотражающей теплоизоляции между ними и наружной стеной;

з) утилизации теплоты удаляемого внутреннего воздуха и поступающей в помещение солнечной радиации.

12.6. Выбор мероприятий по повышению тепловой защиты при реконструкции зданий рекомендуется выполнять на основе технико-экономического сравнения проектных решений увеличения или замены теплозащиты отдельных видов ограждающих конструкций здания (чердачных и цокольных перекрытий, торцевых стен, стен фасада, светопрозрачных конструкций и прочих), начиная с повышения эксплуатационных качеств более дешевых вариантов ограждающих конструкций. Если при увеличении теплозащиты этих видов ограждающих конструкций не удается достигнуть нормируемого значения удельного расхода энергии согласно таблице 8 MP 23-345-2008 УР, то следует дополнительно применять другие, более дорогие, варианты утепления, замены или комбинации вариантов до достижения указанного требования.

ПРИЛОЖЕНИЕ А
(обязательное)

ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ, НА КОТОРЫЕ ИМЕЮТСЯ ССЫЛКИ В ТЕКСТЕ

СНиП 23-01-99* Строительная климатология

СНиП 23-02-2003 Тепловая защита зданий

СНиП 41-01-2003 Отопление, вентиляция и кондиционирование

СНиП 31-05-2003 Общественные здания административного назначения

СНиП 2.08.02-89* Общественные здания и сооружения

СП 23-101-2004 Проектирование тепловой защиты зданий

СП 31-107-2004 Архитектурно-планировочные решения многоквартирных жилых зданий

MP 23-345-2008 УР Методические рекомендации по проектированию тепловой защиты жилых и общественных зданий.

ГОСТ 30494-96 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ Р 51387 Энергосбережение. Нормативно-методическое обеспечение. Основные положения

ГОСТ 379-95 Кирпич и камни силикатные. Технические условия

ГОСТ 530-2007 Кирпич и камень керамические

ГОСТ 11214-2003 Блоки оконные деревянные с листовым остеклением. Технические условия

ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия

ГОСТ 13579-78* Блоки бетонные для стен подвалов. Технические условия

ГОСТ 15588-86 Плиты пенополистирольные. Технические условия

ГОСТ 24698-81 Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 30674-99 Блоки оконные из поливинилхлоридных профилей. Технические условия

ВСН 58-88(р) Положение об организации и проведении реконструкции, ремонта и технического обслуживания зданий, объектов коммунального и социально-культурного назначения

ВСН 61-89(р) Реконструкция и капитальный ремонт жилых домов. Нормы проектирования

Градостроительный кодекс РФ (с изменениями на 16 мая 2008 г)

ПРИЛОЖЕНИЕ Б
(обязательное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Обозначение

Характеристика термина

Размерность единицы величины

1

2

3

4

Б.1. Общие положения

1.1. Тепловая защита здания

-

Теплозащитные свойства совокупности наружных и внутренних ограждающих конструкций здания, обеспечивающие заданный уровень расхода тепловой энергии (теплопоступлений) здания с учетом воздухообмена помещений не выше допустимых пределов, а также их воздухопроницаемость и защиту от переувлажнения при оптимальных параметрах микроклимата его помещений (СНиП 23-02)

-

1.2. Энергетическая эффективность здания

-

Свойство здания и его оборудования обеспечивать заданную потребность тепловой энергии при оптимальных параметрах микроклимата помещений. Показателем энергетической эффективности здания является удельная потребность в тепловой энергии на отопление и воздухообмен

-

1.3. Тепловой режим здания

-

Совокупность всех факторов и процессов, формирующих тепловой внутренний микроклимат здания в процессе эксплуатации (СП 23-101)

-

1.4. Микроклимат помещения

-

Состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха (ГОСТ 30494)

-

1.5. Оптимальные параметры микроклимата помещений

-

Сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80 % людей, находящихся в помещении (ГОСТ 30494)

-

1.6. Дополнительные тепловыделения в здании

-

Теплота, поступающая в помещения здания от людей, включенных энергопотребляющих приборов, оборудования, электродвигателей, искусственного освещения и др., а также от проникающей солнечной радиации (СНиП 23-02)

-

1.7. Холодный (отопительный) период года

-

Период года, характеризующийся среднесуточной температурой наружного воздуха, равной и ниже 8 или 10 °C в зависимости от вида здания (ГОСТ 30494)

-

1.8. Теплый период года

-

Период года, характеризующийся средней суточной температурой воздуха выше 8 или 10 °C в зависимости от вида здания (ГОСТ 30494)

-

1.9. Продолжительность отопительного периода

zht

Расчетный период времени работы системы отопления здания, представляющий собой среднее статистическое число суток в году, когда средняя суточная температура наружного воздуха устойчиво равна и ниже 8 или 10 °C в зависимости от вида здания (СНиП 23-02)

-

1.10. Средняя температура наружного воздуха отопительного периода

tht

Расчетная температура наружного воздуха, осредненная за отопительный период по средним суточным температурам наружного воздуха (СНиП 23-02)

-

1.11. Энергетический паспорт здания

-

Документ, содержащий геометрические, энергетические, теплотехнические характеристики существующих и проектируемых зданий, их ограждающих конструкций и устанавливающий соответствие их требованиям нормативных документов (ГОСТ Р 51387)

-

1.12. Градусо-сутки

Dd

Показатель, представляющий собой температурно-временную характеристику района строительства здания, численно равный произведению разности температуры внутреннего воздуха и средней температуры наружного воздуха за отопительный период на продолжительность отопительного периода (СНиП 23-02)

°C · сут

1.13. Коэффициент остекленности фасада здания

f

Отношение площадей светопроемов к суммарной площади наружных ограждающих конструкций фасада здания, включающая светопроемы (СНиП 23-02)

%

1.14. Показатель компактности здания

Отношение общей площади внутренней поверхности наружных ограждающих конструкций здания к заключенному в них отапливаемому объему (СНиП 23-02)

м-1

1.15. Площадь квартир (для жилых зданий)

Аh

Сумма площадей пола квартир, которая определяется как сумма площадей жилых комнат и подсобных помещений без учета лоджий, балконов, веранд, террас и холодных кладовых (СП 31-107)

м2

1.16. Полезная площадь (для общественных зданий)

Аh

Сумма площадей всех размещенных в здании помещений, а также балконов и антресолей в залах, фойе и т.д., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов (СНиП 2.08.02)

м2

1.17. Площадь жилых помещений (для жилых зданий)

Аl

Сумма площадей всех общих комнат (гостиных) и спален (СП 23-101)

м2

1.18. Расчетная площадь (для общественных зданий)

А1

Сумма площадей всех размещенных в здании помещений, за исключением коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт, внутренних открытых лестниц, а также помещений, предназначенных для размещения инженерного оборудования и инженерных сетей (СНиП 2.08.02)

м2

1.19. Отапливаемый объем здания

Vh

Отапливаемый объем здания определяется как произведение отапливаемой площади этажа на внутреннюю высоту, измеряемую от поверхности пола первого этажа до поверхности потолка последнего этажа. При сложных формах внутреннего объема здания отапливаемый объем определяется как объем пространства, ограниченного внутренними поверхностями наружных ограждений (стен, покрытия или чердачного перекрытия, цокольного перекрытия) (СП 23-101)

м3

1.20. Холодный чердак

-

Пространство между не утепленными конструкциями кровли и утепленным перекрытием верхнего этажа, внутренний воздух которого сообщается с наружным воздухом (СП 23-101)

-

1.21. Техподполье

-

Пространство под перекрытием первого этажа, в котором размещаются трубопроводы отопления и горячего водоснабжения(СП 23-101)

-

1.22. Холодный подвал

-

Подвал, в котором отсутствуют источники тепловыделения и пространство которого сообщается с наружным воздухом (СП 23-101)

-

1.23. Отапливаемый подвал

-

Подвал, в котором предусматриваются отопительные приборы для поддержания заданной температуры (СП 23-101)

-

Б.2. Показатели энергоэффективности

2.1. Класс энергетической эффективности здания

А

Буквенное обозначение уровня энергетической эффективности здания, характеризуемого определенным интервалом значений удельной потребности тепловой энергии на отопление здания (ГОСТ Р 51380)

Очень высокий

Б

Высокий

С

Нормальный

D

Пониженный

Е

Низкий

F

Очень низкий

2.2. Расход тепловой энергии на отопление здания за отопительный период

Количество теплоты за отопительный период, необходимое для поддержания в здании нормируемых параметров теплового комфорта

МДж и кВт · ч

2.3. Расчетный удельный расход тепловой энергии на отопление здания

Количество тепловой энергии за отопительный период, необходимое для компенсации теплопотерь здания с учетом воздухообмена и дополнительных тепловыделений при нормируемых параметрах теплового и воздушного режимов помещений в нем, отнесенное к единице площади квартир или полезной площади помещений здания (или к их отапливаемому объему) и градусо-суткам отопительного периода (СНиП 23-02)

кДж/(м2 · °С · сут) и кДж/(м3 · °С · сут)

2.4. Нормируемый удельный расход тепловой энергии на отопление здания

Нормируемое значение удельного расхода тепловой энергии на отопление здания

кДж/(м2 · °С · сут) и кДж/(м3 · °С · сут)

2.5. Расчетный коэффициент энергетической эффективности систем отопления и централизованного теплоснабжения здания

Коэффициент, учитывающий потери в системах отопления и централизованного теплоснабжения здания и степень автоматизации регулирования их оборудования (СНиП 23-02)

-

2.6. Расчетный коэффициент энергетической эффективности систем отопления и децентрализованного теплоснабжения здания

edec

Коэффициент, учитывающий потери в системах отопления и децентрализованного теплоснабжения здания и степень автоматизации регулирования их оборудования (СНиП 23-02)

-

ПРИЛОЖЕНИЕ В к MP 23-345-2008 УР
(обязательное)

КАРТА УДМУРТСКОЙ РЕСПУБЛИКИ С РАЗБИВКОЙ ЗОН ВЛАЖНОСТИ

ПРИЛОЖЕНИЕ Г к MP 23-345-2008 УР
(обязательное)

РАСЧЕТ УДЕЛЬНОГО РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ НА ОТОПЛЕНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ ЗА ОТОПИТЕЛЬНЫЙ ПЕРИОД

(в соответствии с требованиями СНиП 23-02 «Тепловая защита зданий»).

Г.1. Расчетный удельный расход тепловой энергии на отопление зданий за отопительный период  следует определять по формуле:

                                  (Г.1)

где  - расход тепловой энергии на отопление здания в течение отопительного периода, МДж;

Ah - сумма площадей пола квартир или полезной площади помещений здания, за исключением технических этажей и гаражей, м2 (приложение Б);

Vh - отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями наружных ограждений зданий, м3 (приложение Б);

Dd - градусо-сутки отопительного периода, °C · сут, определяемые по таблице 6;

Г.2. Расход тепловой энергии на отопление здания в течение отопительного периода , МДж, следует определять по формуле:

                                                                    (Г.2)

где Qh - общие теплопотери здания через наружные ограждающие конструкции, МДж, определяемые по Г.3;

Qint - бытовые теплопоступления в течение отопительного периода, МДж, определяемые по Г.6;

Qs - теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода, МДж, определяемые по Г.7;

v - коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций; рекомендуемое значение v = 0,8;

ξ - коэффициент эффективности авторегулирования подачи теплоты в системах отопления; рекомендуемые значения:

ξ = 1,0 - в однотрубной системе с термостатами и с пофасадным авторегулированием на вводе или поквартирной горизонтальной разводкой;

ξ = 0,95 - в двухтрубной системе отопления с термостатами и с центральным авторегулированием на вводе;

ξ = 0,9 - в однотрубной системе с термостатами и с центральным авторегулированием на вводе или в однотрубной системе без термостатов и с пофасадным авторегулированием на вводе, а также в двухтрубной системе отопления с термостатами и без авторегулирования на вводе;

ξ = 0,85 - в однотрубной системе отопления с термостатами и без авторегулирования на вводе;

ξ = 0,7 - в системе без термостатов и с центральным авторегулированием на вводе с коррекцией по температуре внутреннего воздуха;

ξ = 0,5 - в системе без термостатов и без авторегулирования на вводе - регулирование центральное в ЦТП или котельной;

bh - коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, их дополнительными теплопотерями через зарадиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения для:

- многосекционных и других протяженных зданий bh = 1,13;

- зданий башенного типа bh = 1,11;

- зданий с отапливаемыми подвалами bh = 1,07;

- зданий с отапливаемыми чердаками, а также с квартирными генераторами теплоты bh = 1,05.

Примечание: 1 кВт · ч = 3,6 МДж.

Г.3. Общие теплопотери здания Qh, МДж, за отопительный период следует определять по формуле:

                                                                            (Г.3)

где Km - общий коэффициент теплопередачи здания, Вт/(м2 · °C), определяемый по формуле:

                                                                                           (Г.4)

 - приведенный коэффициент теплопередачи через наружные ограждающие конструкции здания, Вт/(м2 · °C), определяемый по формуле:

      (Г.5)

Aw,  - площадь, м2, и приведенное сопротивление теплопередаче, м2 · °C/Вт, наружных стен (за исключением проемов);

AF,  - то же, заполнений светопроемов (окон, витражей, фонарей);

Aed,  - то же, наружных дверей и ворот;

Ac,  - то же, совмещенных покрытий (в том числе над эркерами);

Аc1,  - то же, чердачных перекрытий;

Af,  - то же, цокольных перекрытий;

Af1,  - то же, перекрытий над проездами и под эркерами.

При проектировании полов по грунту или отапливаемых подвалов вместо Af и  перекрытий над цокольным этажом в формуле (Г.5) подставляют площади Af и приведенные сопротивления теплопередаче  стен, контактирующих с грунтом, а полы по грунту разделяют по зонам согласно СНиП 41-01 и определяют соответствующие Af и .

Примечания:

1. Площадь наружных ограждающих конструкций определяется по внутренним размерам здания без учета внутренних стен и перегородок. Общая площадь наружных стен (с учетом оконных и дверных проемов) определяется как произведение периметра наружных стен по внутренней поверхности на внутреннюю высоту здания, измеряемую от поверхности пола первого этажа до поверхности потолка последнего этажа. Суммарная площадь окон определяется по размерам проемов в свету. Площадь наружных стен (непрозрачной части) определяется как разность общей площади наружных стен и площади окон и наружных дверей (п. 5.4.5 СП 23-101).

2. Площадь горизонтальных наружных ограждений (покрытия, чердачного и цокольного перекрытия) определяется как площадь этажа здания (в пределах внутренних поверхностей наружных стен).

При наклонных поверхностях потолков последнего этажа площадь покрытия, чердачного перекрытия определяется как площадь внутренней поверхности потолка (п. 5.4.6 СП 23-101).

n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 СНиП 23-02; для чердачных перекрытий теплых чердаков и цокольных перекрытий над техподпольями и подвалов с разводкой в них трубопроводов систем отопления и горячего водоснабжения по формуле (5) СНиП 23-02;

Dd - то же, что в Г.1;

 - общая площадь внутренних поверхностей наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и перекрытия пола нижнего отапливаемого помещения, м2;

 - условный коэффициент теплопередачи здания, учитывающий теплопотери за счет инфильтрации и вентиляции, Вт/(м · °C), определяемый по формуле:

                                                           (Г.6)

где c - удельная теплоемкость воздуха, равная 1 кДж/(кг · °C);

bv - коэффициент снижения объема воздуха в здании, учитывающий наличие внутренних ограждающих конструкций. При отсутствии данных принимать bv = 0,85;

Vh и  - то же, что в формуле (Г.1) и (Г.5), м3 и м2 соответственно;

 - средняя плотность приточного воздуха за отопительный период, кг/м3, определяемая по формуле:

                                                                     (Г.7)

па - средняя кратность воздухообмена здания за отопительный период, ч-1, определяемая по Г.4;

tint - расчетная средняя температура внутреннего воздуха здания, °C, принимаемая по таблице 5;

text - расчетная температура наружного воздуха в холодный период года, °C, принимаемая по таблице 4.

Г.4. Средняя кратность воздухообмена здания за отопительный период па, ч-1, рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле:

                                    (Г.8)

где Lv - количество приточного воздуха в здание при неорганизованном притоке либо нормируемое значение при механической вентиляции, м3/ч, равное для:

а) жилых зданий, предназначенных гражданам с учетом социальной нормы (с расчетной заселенностью квартиры 20 м2 общей площади и менее на человека) - 3Аl;

б) других жилых зданий - 0,35 · 3 · Ah, но не менее 30m, где т - расчетное число жителей в здании;

в) общественных и административных зданий принимают условно для офисов и объектов сервисного обслуживания - 4Аl, для учреждений здравоохранения и образования - 5Аl, для спортивных, зрелищных и детских дошкольных учреждений - 6Аl;

Аl - для жилых зданий - площадь жилых помещений, для общественных зданий - расчетная площадь, м2 (приложение Б);

Ah - для жилых зданий - площадь квартир, м2 (приложение Б);

nv - число часов работы механической вентиляции в течение недели;

168 - число часов в неделе;

Ginf - количество инфильтрующегося воздуха в здание через ограждающие конструкции, кг/ч: для жилых зданий - воздуха, поступающего в лестничные клетки в течение суток отопительного периода, определяемое согласно Г.5; для общественных зданий - воздуха, поступающего через неплотности светопрозрачных конструкций и дверей; допускается принимать для общественных зданий в нерабочее время Ginf = 0,5bv · Vh;

k - коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, равный для: стыков панелей стен - 0,7; окон и балконных дверей с тройными раздельными переплетами - 0,7; то же, с двойными раздельными переплетами - 0,8; то же, со спаренными переплатами - 0,9; то же, с одинарными переплетами - 1,0;

ninf - число часов учета инфильтрации в течение недели, ч, равное 168 для зданий с сбалансированной приточно-вытяжной вентиляцией и (168 - nv) для зданий, в помещениях которых поддерживается подпор воздуха во время действия приточной механической вентиляции;

, bv и Vh - то же, что и в формуле (Г.6).

Г.5. Количество инфильтрующегося воздуха в лестничную клетку жилого здания через неплотности заполнений проемов следует определять по формуле:

Ginf = (AF/Ra.F) · (DPF/10)2/3 + (Aed/Ra.ed) · (DPed/10)1/2,                                 (Г.9)

где АF и Aed - соответственно для лестничной клетки суммарная площадь окон и балконных дверей и входных наружных дверей, м2;

Ra.F - требуемое сопротивление воздухопроницанию окон и балконных дверей для лестничной клетки, м2 · ч/кг, определяемое по формуле:

                                                                                      (Г.9.1)

Ra.ed - требуемое сопротивление воздухопроницанию входных наружных дверей для лестничной клетки, м2 · ч/кг, определяемое по формуле:

                                                                                    (Г.9.2)

где DP0 = 10 Па - разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ограждающих конструкций, при которой определяется сопротивление воздухопроницанию;

Gn - нормируемая воздухопроницаемость ограждающих конструкций, кг/(м2 · ч), принимаемая по таблице 11 СНиП 23-02;

DPF - расчетная разность давлений наружного и внутреннего воздуха для окон и балконных дверей для лестничной клетки, Па, определяется по формуле:

DРF = 0,28 · H · (gext - gint) + 0,03 · gext · v2,                                                  (Г.9.3)

DPed - расчетная разность давлений наружного и внутреннего воздуха для входных наружных дверей для лестничной клетки, Па, определяется по формуле:

DPed = 0,55 · H · (gext - gint) + 0,03gext · v2,                                                     (Г.9.4)

где Н - высота здания, от уровня пола первого этажа до верха вытяжной шахты, м;

v - максимальная из средних скоростей ветра по румбам за январь, м/с, повторяемость которых составляет 16 % и более, принимаемая по таблице 4, для зданий высотой свыше 60 м, следует принимать с учетом коэффициента изменения скорости ветра по высоте согласно п. 12.2 СП 23-101;

gext - удельный вес наружного воздуха, Н/м3, определяется по формуле:

                                                                                            (Г.9.5)

gint - удельный вес внутреннего воздуха, Н/м3, определяется по формуле:

                                                                                             (Г.9.6)

text, tint - то же, что в Г.3.

Г.6. Бытовые теплопоступления в течение отопительного периода Qint, МДж, следует определять по формуле:

Qint = 0,0864qint · zht,                                                                                     (Г.10)

где qint - величина бытовых тепловыделений на 1 м2 площади жилых помещений или расчетной площади общественного здания, Вт/м2, принимаемая для:

а) жилых зданий, предназначенных гражданам с учетом социальной нормы (с расчетной заселенностью квартиры 20 м2 общей площади и менее на человека) qint = 17 Вт/м2;

б) жилых зданий без ограничения социальной нормы (с расчетной заселенностью квартиры 45 м2 общей площади и более на человека) qint = 10 Вт/м2;

в) других жилых зданий - в зависимости от расчетной заселенности квартиры по интерполяции величины qint между 17 и 10 Вт/м2;

г) для общественных и административных зданий по формуле:

                                                                              (Г.10.1)

где Qчел - бытовые тепловыделения, определяемые по расчетному числу людей (90 Вт/чел), находящихся в здании, Вт;

Qосв - бытовые тепловыделения от освещения (по установочной мощности), Вт;

Qобор - бытовые тепловыделения от оборудования (по установочной мощности) и оргтехники (10 Вт/м2) с учетом рабочих часов в неделю, Вт;

Аl - то же, что и в Г.4;

zh - продолжительность отопительного периода, сут, определяемая по таблице 5.

Г.7. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода Qs, МДж, для четырех фасадов зданий, ориентированных по четырем направлениям, следует определять по формуле:

Qs = tF · kF · (Af1 · I1 + AF2 · I2 + AF3 · I3 + AF4 · I4) + tscy · kscy · Ascy · Ihor,    (Г.11)

где tF, tscy - коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным; при отсутствии данных следует принимать по приложению Л таблице Л.1 СП 23-101;

kf, kscy - коэффициенты относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий; при отсутствии данных следует принимать по приложению Л таблице Л. 1 СП 23-101; мансардные окна с углом наклона заполнений к горизонту 45° и более следует считать как вертикальные окна, с углом наклона менее 45° - как зенитные фонари;

АF1, АF2, AF3, AF4 = площадь светопроемов фасадов здания, соответственно ориентированных по четырем направлениям, м2;

Ascy - площадь светопроемов зенитных фонарей здания, м2;

I1, I2, I3, I4 = средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированная по четырем фасадам здания, МДж/м2, определяется по таблице 7;

Примечание: для промежуточных направлений величину солнечной радиации следует определять по интерполяции.

Ihor - средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м2, определяется по таблице 7.

ПРИЛОЖЕНИЕ Д
(рекомендуемое)

ФОРМЫ ТАБЛИЦ РАЗДЕЛА «ЭНЕРГОЭФФЕКТИВНОСТЬ», ЗАПОЛНЯЕМЫЕ ПРИ ЭКСПЛУАТАЦИИ ЗДАНИЯ

Наименование здания

_________________________________________________________________________

Адрес строительный

_________________________________________________________________________

Адрес почтовый

_________________________________________________________________________

Результаты натурных обследований наружных ограждающих конструкций

Разделы проекта и номера чертежей

Наименование наружных ограждающих конструкций, внутренних инженерных систем и наружных сетей

Решения

По проекту

Выявленные в натуре

1

2

3

4

Выводы и рекомендации

__________________________________________________________________________

Дата проведения испытаний

__________________________________________________________________________

Организация, должность, Ф. И. О. исполнителей

__________________________________________________________________________

__________________________________________________________________________

Печать (штамп)

Сведения о потреблении ТЭР и воды в 200__ году.

№ п/п

Вид расходуемого энергоресурса

Единица измерения

Расчетно-нормативное потребление

Потребление согласно приборному учету

1

2

3

4

5

1

Теплота за отопительный период, в т.ч.:

МВт · ч

1.1

- на отопление,

МВт · ч

1.2

- механическую вентиляцию, кондиционирование

МВт · ч

2

Теплоты на горячее водоснабжение, в т.ч.:

МВт · ч

2.1

- на хозяйственно бытовые нужды

МВт · ч

2.2

- на технологические нужды

МВт · ч

3

Электрическая энергия, в т.ч.:

МВт · ч

3.1

- на внутреннее освещение

МВт · ч

3.2

- на наружное освещение

МВт · ч

3.3

- на силовое оборудование

МВт · ч

3.4

- на водоснабжение и канализацию

МВт · ч

3.5

- других систем (каждой отдельно)

МВт · ч

3

Холодное водоснабжение, в т.ч.:

тыс. м3

3.1

- на хозяйственно бытовые нужды

тыс. м3

3.2

- на технологические нужды

тыс. м3

4

Горячее водоснабжение, в т.ч.:

тыс. м3

4.1

- на хозяйственно бытовые нужды

тыс. м3

4.2

- на технологические нужды

тыс. м3

5

Газ (природный сжиженный)

тыс. м3

т

6

Другие виды топлива

Выводы и рекомендации

__________________________________________________________________________

Дата проведения испытаний

__________________________________________________________________________

Организация, должность, Ф. И. О. исполнителей

__________________________________________________________________________

Печать (штамп)

Удельные годовые расходы ТЭР и воды в 200___ году.

№ п/п

Виды энергопотребления

Единица измерения

Нормативный удельный расход

Фактический удельный расход

1

Теплота за отопительный период, в т.ч.:

кВт · ч/м2

1.1

- на отопление

кВт · ч/м2

1.2

- на механическую вентиляцию, кондиционирование

кВт · ч/м2

2

Теплота на хозяйственно-бытовые нужды

кВт · ч (аб)

ГВС

3

Электрическая энергия

кВт · ч/м2

4

Холодная вода на хозяйственно бытовые нужды

л/сут (аб)

5

Горячая вода на хозяйственно бытовые нужды

л/сут (аб)

6

Газ (природный, сжиженный)

м3 (аб)

кг (аб)

Выводы и рекомендации

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

Дата проведения испытаний

_________________________________________________________________________

Организация, должность, Ф. И. О. исполнителей

_________________________________________________________________________

_________________________________________________________________________

Печать (штамп)

Сведения о приборах учета.

Вид учитываемого ресурса, назначение учета

Место установки

Тип прибора

Год установки

Вид учета (коммерческий, технологический)

Дата гос. поверки

последней

последующей

Выводы и рекомендации

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

Дата проведения испытаний

_________________________________________________________________________

Организация, должность, Ф. И. О. исполнителей

_________________________________________________________________________

_________________________________________________________________________

Печать (штамп)



© 2013 Ёшкин Кот :-)
