ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ЕН
1604-2008

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ,
ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Метод определения стабильности размеров
при заданной температуре и влажности

EN 1604:1996
Thermal insulating products for building applications - Determination of
dimensional stability under specified temperature and humidity conditions
(IDT)

Москва

Стандартинформ

2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Некоммерческим партнерством «Производители современной минеральной изоляции «Росизол» на основе выполненного Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС») аутентичного перевода регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. № 282-ст

4 Настоящий стандарт идентичен региональному стандарту ЕН 1604:1996 «Теплоизоляционные изделия, применяемые в строительстве - Определение стабильности размеров при заданной температуре и влажности» (EN 1604:1996 «Thermal insulating products for building applications - Determination of dimensional stability under specified temperature and hymidity conditions»).

Наименование настоящего стандарта изменено по отношению к наименованию регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

В настоящем стандарте учтены изменения к указанному региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

ГОСТ Р ЕН 1604-2008

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Метод определения стабильности размеров
при заданной температуре и влажности

Thermal insulating products for building applications.
Method for determination of dimensional stability under specified temperature and humidity conditions

Дата введения - 2009-07-01

1 Область применения

Настоящий стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения изменения размеров при заданной температуре, относительной влажности воздуха и продолжительности их воздействия.

В настоящем стандарте приведены условия, из которых могут быть выбраны необходимые для испытаний.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ИСО 5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ЕН 12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 длина (length) l: Линейный размер образца, параллельный большему линейному размеру лицевой грани изделия.

3.2 ширина (width) b: Линейный размер образца, измеряемый перпендикулярно к длине.

3.3 толщина (thickness) d: Линейный размер образца, измеряемый перпендикулярно к плоскости подлиней ширине.

4 Сущность метода

Определяют изменение линейных размеров образцов при их кондиционировании и воздействии окружающих условий в течение определенного периода времени и последующего повторного кондиционирования.

5 Средства испытаний

5.1 Камера с регулируемыми температурой и влажностью или только с регулируемой температурой. Образцы помещают в камеру и выдерживают при заданных условиях, приведенных в 7.2.

5.2 Измерительные приборы для измерения линейных размеров образцов с погрешностью не более 0,1 мм в соответствии с ЕН 12085.

6 Образцы для испытаний

6.1 Размеры образцов

Толщина образцов должна быть равна толщине изделия, из которого вырезаны эти образцы.

Поперечное сечение образцов по толщине должно быть квадратным со стороной (200 ± 1) мм. При испытании образцов большего размера точность измерения должна соответствовать приведенной в 5.2.

6.2 Число образцов

Число образцов должно соответствовать указанному в стандарте на конкретное изделие. Если число образцов не указано, то для каждых выбранных условий испытания применяют не менее трех образцов.

Примечание - При отсутствии стандарта на изделие число образцов согласовывают между заинтересованными сторонами.

6.3 Подготовка образцов к испытаниям

При подготовке к испытанию образцы должны сохранить структуру изделия, из которого их вырезают. Все поверхностные слои, облицовки и/или покрытия образцов следует сохранить. На образцах отмечают направление длины и ширины.

6.4 Кондиционирование образцов

Образцы кондиционируют до состояния равновесия с окружающими условиями при температуре (23 ±2) °С и относительной влажности воздуха (50 ±5) %. Образцы считают кондиционированными, если изменения размеров подлине и ширине, определенные в соответствии с 7.2, между двумя последовательными измерениями в интервале 14 дней составляют менее 0,1 %.

Примечание - В стандарте на конкретное изделие могут быть предусмотрены другие интервалы времени.

7 Методика проведения испытаний

7.1 Условия испытаний

Образцы кондиционируют в соответствии с 6.4.

7.2 Проведение испытаний

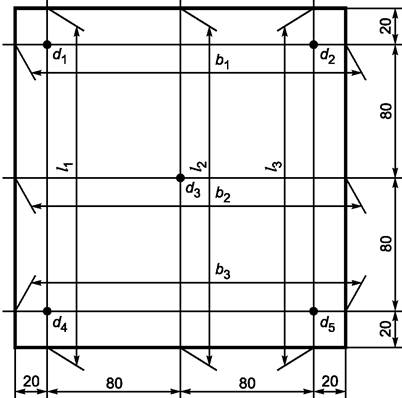

При условиях кондиционирования определяют с погрешностью не более 0,1 мм первоначальную длину и ширину каждого образца l0 и b0, измеряя каждый размер в трех положениях: l01, l02, l03 и b01, b02, b03, и первоначальную толщину d0 в пяти точках d01, d02, d03, d04, d05, как показано на рисунке 1, в соответствии с ЕН 12085.

d1 - измерения от d01 до dt1 и т.д.

Рисунок 1 - Схема измерения размеров образцов

Образцы могут подвергаться воздействию условий, указанных в стандарте на конкретное изделие.

Примечание - При отсутствии стандарта на конкретное изделие условия испытания могут быть выбраны по договоренности между заинтересованными сторонами из приведенных ниже:

- при следующих температурах без указания относительной влажности воздуха:

минус (40 ± 3)°С,

минус (30 ± 3)°С,

плюс (40 ± 2) °С,

плюс (60 ± 2) °С;

- при следующих температурах и относительной влажности воздуха в диапазоне от 30 % до 90 % с отклонением ± 5 %:

плюс (20 ± 2) °С,

плюс (23 ± 2) °С,

плюс (60 ± 2) °С,

плюс (70 ±2) °С.

Допускается применять другие условия испытаний.

Образцы устанавливают в горизонтальном или вертикальном положении на жесткую сетку или перфорированную металлическую пластину на расстоянии не менее 25 мм друг от друга так, чтобы воздух вокруг образцов циркулировал свободно, и помещают в испытательную камеру.

Образцы не должны подвергаться прямому излучению, создаваемому любыми нагревательными элементами.

Образцы подвергают воздействию заданных условий в течение (24 ± 1) ч или (48 ± 1) ч.

Примечание - Продолжительность воздействия на образцы условий, отличных от приведенных выше, может быть указана в стандарте на конкретное изделие или ее принимают по договоренности между заинтересованными сторонами.

По истечении установленного времени образцы удаляют из испытательной камеры и выдерживают в течение (3 ± 1) ч при температуре (23 ± 2) °С и относительной влажности воздуха (50 ± 5) %.

Определяют окончательную длину, ширину и толщину образцов lt, bt и dt, в тех же положениях и точках lt1, lt2, lt3; bt1, bt2, bt3; dt1, dt2, dt3, dt4, dt5, в которых проводились первоначальные измерения (см. рисунок 1).

Образцы осматривают визуально.

Примечание - Если в стандарте на конкретное изделие установлены другие условия испытания, то образцы повторно испытывают при этих условиях в течение семи дней, после чего определяют их размеры в точках и положениях, указанных на рисунке 1.

8 Обработка результатов испытаний

Изменения размеров образцов Del , Deb и Ded, %, вычисляют по результатам отдельных измерений по формулам:

(1)

(2)

(3)

где l0, b0 и d0 - размеры образцов после их кондиционирования, мм;

lt, bt и dt - размеры образцов после воздействия заданных условий, мм.

За результат испытаний принимают среднеарифметические значения изменения каждого размера образцов Del, Deb и Ded, вычисленные по результатам отдельных измерений. Значения изменения размеров Del, Deb и Ded округляют до 0,1 %.

9 Точность метода

Приведенные ниже характеристики точности метода получены на основании результатов межлабораторных испытаний в девяти лабораториях. Испытания проводились на трех изделиях.

Результаты испытаний рассчитаны в соответствии с ИСО 5725-2 и приведены в таблице 1.

Таблица 1 - Стабильность размеров при заданных условиях

Условия испытаний

Относительное изменение размеров, %

Диапазон
измеренных
значений
Del, Deb
и
Ded

Оценка дисперсии
повторяемости
Sr

Предел
повторяемости
95%

Оценка дисперсии воспроизводимости
Sr

Предел
воспроизводимости
95 %

Заданная температура

От минус 1,0
до 2,1

0,1

0,4

0,2

0,7

Заданная температура и относительная влажность воздуха

От минус 0,7
до 2,5

0,2

0,6

0,3

1,0

Приведенные в таблице 1 термины, относящиеся к точности метода, соответствуют ИСО 5725-2. Метод, приведенный в настоящем стандарте, не позволяет определить систематическую ошибку из-за отсутствия приемлемого эталонного материала.

Примечание - Для получения широкого диапазона значений изменения размеров было выбрано соответствующее число изделий, а для получения существенного изменения самих значений - соответствующие условия испытаний.

10 Отчет об испытаниях

Отчет об испытаниях должен содержать:

a) ссылку на настоящий стандарт;

b) идентификацию изделия:

1) наименование изделия, предприятия-изготовителя или поставщика,

2) код маркировки,

3) вид изделия,

4) вид упаковки,

5) форму поставки изделия в лабораторию,

6) другую информацию, например, номинальную толщину, номинальную плотность, поверхностные слои, облицовку;

c) методику проведения испытания:

1) подготовку к испытанию и порядокотбора образцов, например, кто и в каком месте проводил отбор образцов,

2) условия кондиционирования образцов,

3) любые отклонения от условий, указанных в разделах 6 и 7,

4) дату проведения испытания,

5) общую информацию об испытании, например, температуру, относительную влажность воздуха, продолжительность испытания, размеры образцов,

6) обстоятельства, которые могли бы повлиять на результаты испытания.

Примечание - Сведения об оборудовании и о лаборанте, проводившем испытания, должны находиться в лаборатории, однако в отчете их не указывают.

d) результаты испытаний:

1) результаты отдельных испытаний и среднеарифметические значения изменений размеров,

2) любые визуальные наблюдения в конце испытания.

Приложение А
(справочное)

Сведения о соответствии национальных стандартов Российской Федерации
ссылочным международным (региональным) стандартам

Таблица А.1

Обозначение ссылочного
международного
(регионального) стандарта

Обозначение и наименование соответствующего национального стандарта

ЕН 12085:1997

ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытаний

ИСО 5725-2:1994

ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений



Ключевые слова: теплоизоляционные изделия, стабильность размеров, условия испытаний, методика проведения испытаний
