ОСТ 26.260.477-2001

СТАНДАРТ ОТРАСЛИ

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ
ДАВЛЕНИЯ НА Ру 4,0 и 16,0 МПа
(с одной задвижкой)

Конструкция и размеры



Предисловие

1. РАЗРАБОТАН Дочерним открытым акционерным обществом Центральное конструкторское бюро нефтеаппаратуры ДАО ЦКБН

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Техническим комитетом 260 «Оборудование химическое и нефтегазоперерабатывающее»

3. ВВЕДЕН ВПЕРВЫЕ



СТАНДАРТ ОТРАСЛИ

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ПРИБОРОВ ИЗМЕРЕНИЯ ДАВЛЕНИЯ НА Ру 4,0 и 16,0 МПа
(с одной задвижкой)

Конструкция и размеры

Дата введения 2001-02-01

1. Область применения

Настоящий стандарт устанавливает конструкцию, пределы применения и основные размеры устройств для установки приборов измерения давления на трубопроводах и аппаратах, применяемых в химической, нефтехимической, газовой и других смежных отраслях промышленности на условное давление 4,0 и 16,0 МПа, температуру от минус 60 до 450 °C.

Устройства с одной задвижкой предназначены для измерения давления следующих сред:

- газ горючий природный по ОСТ 51.40;

- другие газы, не содержащие пластовую воду, механические примеси, парафины и другие конденсирующиеся и кристаллизирующиеся вещества;

- жидкости, не замерзающие в диапазоне температур окружающего воздуха, не содержащие механических примесей и других веществ, выпадающих в осадок, не содержащие парафины и другие кристаллизирующиеся вещества, не вязкие жидкости.

Во всех остальных случаях применяются устройства для измерения давления с двумя задвижками по ОСТ 26.260.469.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 26.260.465-2000 Устройства для установки приборов измерения давления на Ру 1,6 МПа (с краном трехходовым). Конструкция и размеры

ОСТ 26.260.466-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя вентилями). Конструкция и размеры

ОСТ 26.260.469-2000 Устройства для установки приборов измерения давления на Ру 4,0 и 16,0 МПа (с двумя задвижками). Конструкция и размеры

ОСТ 26.260.472-2000 Устройства для установки приборов измерения и отбора давления. Общие технические требования

ОСТ 51.40-93 Газы горючие природные поставляемые и транспортируемые по магистральным газопроводам. Технические условия

ТУ 26-07-1171-83 Задвижки клиновые стальные ЗКС 15; 20; 25; 32; 40; 50 мм PN 16,0 МПа

3. Конструкция и размеры

3.1. По конструкции и размерам устройства имеют шестнадцать исполнений:

исполнения 1 - 8 - рисунки 1 - 8, таблица 1

исполнения 9 - 16 - рисунки 9 - 16, таблица 1.

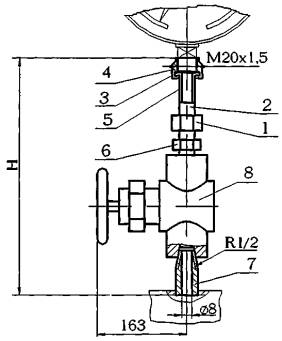

Исполнение 1

1 - гайка накидная 1 ОСТ 26.260.465; 2 - ниппель шаровый 1 ОСТ 26.260.465; 3 - прокладка 1 ОСТ 26.260.465; 4 - гайка накидная 1 ОСТ 26.260.466; 5 - ниппель 1 ОСТ 26.260.466; 6 - штуцер концевой 1 ОСТ 26.260.466; 7 - штуцер проходной 1 ОСТ 26.260.466; 8 - задвижка ЗКС15-160-00 т/ф31лс77нж ТУ 26-07-1171

Рисунок 1

Исполнение 2

Остальное см. исполнение 1

9 - тройник переходный 2 ОСТ 26.260.466

Рисунок 2

Исполнение 3

Остальное см. исполнение 1

9 - заглушка 3 ОСТ 26.260.466

Рисунок 3

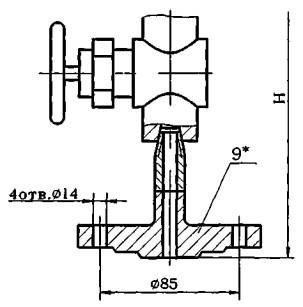

Исполнение 4

Остальное см. исполнение 1

9* - заглушка 4 ОСТ 26.260.466

Рисунок 4

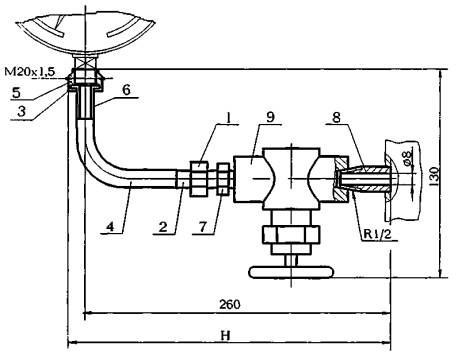

Исполнение 5

1 - гайка накидная 1 ОСТ 26.260.465; 2 - ниппель шаровый 1 ОСТ 26.260.465; 3 - прокладка 1 ОСТ 26.260.465; 4 - трубка сифонная 7 ОСТ 26.260.465; 5 - гайка накидная 1 ОСТ 26.260.466; 6 - ниппель 1 ОСТ 26.260.466; 7 - штуцер концевой 1 ОСТ 26.260.466; 8 - штуцер проходной 1 ОСТ 26.260.466; 9 - задвижка ЗКС15-160-00 т/ф31лс77нж ТУ 26-07-1171

Рисунок 5

Исполнение 6

Остальное см. исполнение 5

10 - тройник переходный 2 ОСТ 26.260.466

Рисунок 6

Исполнение 7

Остальное см. исполнение 5

10 - заглушка 3 ОСТ 26.260.466

Рисунок 7

Исполнение 8

Остальное см. исполнение 5

10* - заглушка 4 ОСТ 26.260.466

Рисунок 8

_____________

* Заглушку поз. 9 и 10 в устройствах исполнений соответственно 4 и 8 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

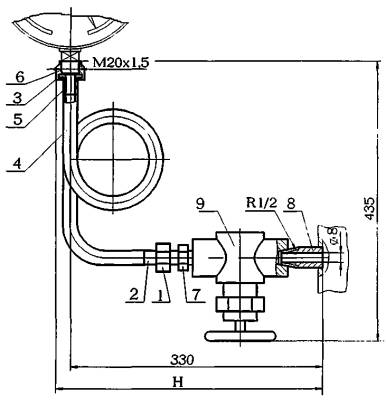

Исполнение 9

1 - гайка накидная 1 ОСТ 26.260.465; 2 - ниппель шаровый 1 ОСТ 26.260.465; 3 - прокладка 1 ОСТ 26.260.465; 4 - трубка сифонная 4 ОСТ 26.260.465; 5 - ниппель 1 ОСТ 26.260.466; 6 - гайка накидная 1 ОСТ 26.260.466; 7 - штуцер концевой 1 ОСТ 26.260.466; 8 - штуцер проходной 1 ОСТ 26.260.466; 9 - задвижка ЗКС15-160-00 т/ф31лс77нж ТУ 26-07-1171

Рисунок 9

Исполнение 10

Остальное см. исполнение 9

10 - тройник переходный 2 ОСТ 26.260.466

Рисунок 10

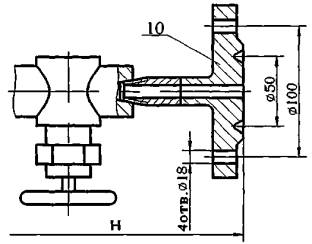

Исполнение 11

Остальное см. исполнение 9

10 - заглушка 3 ОСТ 26.260.466

Рисунок 11

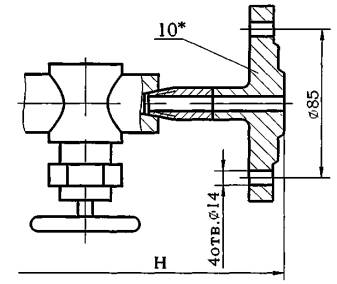

Исполнение 12

Остальное см. исполнение 9

10* - заглушка 4 ОСТ 26.260.466

Рисунок 12

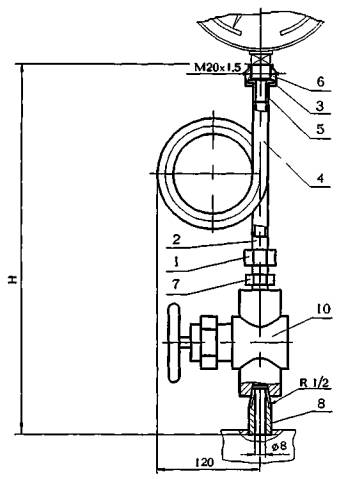

Исполнение 13

1 - гайка накидная 1 ОСТ 26.260.465; 2 - ниппель шаровый 1 ОСТ 26.260.465; 3 - прокладка 1 ОСТ 26.260.465; 4 - трубка сифонная 1 ОСТ 26.260.465; 5 - ниппель 1 ОСТ 26.260.466; 6 - гайка накидная 1 ОСТ 26.260.466; 7 - штуцер концевой 1 ОСТ 26.260.466; 8 - штуцер проходной 1 ОСТ 26.260.466; 9 - задвижка ЗКС15-160-00 т/ф31лс77нж ТУ 26-07-1171

Рисунок 13

Исполнение 14

Остальное см. исполнение 13

10 - тройник переходный 2 ОСТ 26.260.466

Рисунок 14

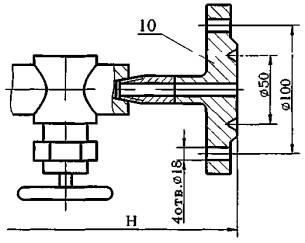

Исполнение 15

Остальное см. исполнение 13

10 - заглушка 3 ОСТ 26.260.466

Рисунок 15

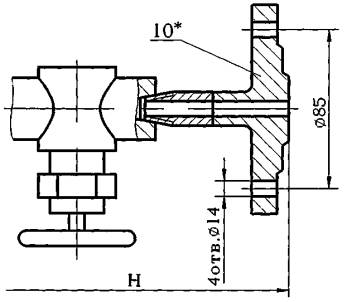

Исполнение 16

Остальное см. исполнение 13

10* - заглушка 4 ОСТ 26.260.466

Рисунок 16

_____________

* Заглушку поз. 10 в устройствах исполнений 12 и 16 для сосудов и аппаратов 1 и 2 группы применять с уплотнительной поверхностью «выступ» рисунок 24 ОСТ 26.260.466.

Таблица 1

Исполнение

Давление условное Ру, МПа

Температура среды, °C

Н, мм

Масса, кг

1

16

До 80

215

2,30

2

270

2,74

3

265

5,80

4

4

250

3,80

5

16

274

2,42

6

328

2,86

7

324

5,90

8

4

308

3,92

9

16

До 450

402

2,74

10

455

3,18

11

452

6,24

12

4

436

4,24

13

16

345

2,84

14

398

3,28

15

395

6,32

16

4

378

4,34

Пример условного обозначения устройства измерения давления исполнения 2, материального исполнения 7, на Ру 16,0 МПа:

Устройство измерения давления 2-7-16,0 ОСТ 26.260.477-2001

3.2. Технические требования - по ОСТ 26.260.472.
