АВИАЦИОННЫЙ СТАНДАРТ

ФЕСТОНЫ ГЛУХИЕ И ВЫРЕЗАННЫЕ

Конструкция

ОСТ 1 00126-74

На 2 страницах

Дата введения 1975-01-01

Ключевые слова: фестон глухой, фестон вырезанный

Предисловие

Сведения о стандарте

1 РАЗРАБОТАН Головной организацией по стандартизации ФГУП «НИИСУ»

2 УТВЕРЖДЕН Распоряжением Министерства от 07 мая 1974 г. № 087-16

ЗАРЕГИСТРИРОВАН ВИФС от 21.05.74 за № ГР 3357

3 ВЗАМЕН 158СТ54, 159СТ54

4 ИЗДАНИЕ (январь 2008 г.) с извещениями об изменении № 1/7972, 2/9463, 3/11643, 4/12611 и 5/13239, введенными в действие в июле 1980 г., июле 1986 г., июле 1991 г., июле 1999 г. и январе 2008 г. соответственно

1 Область применения

Настоящий стандарт устанавливает конструкцию и размеры глухих и вырезанных фестонов, применяемых при формовке резиной или другими эластичными материалами выпуклого борта деталей из цветных сплавов.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на стандарт ОСТ 1 00022-80 «Предельные отклонения размеров от 0,1 до 10000 мм и допуски формы и расположения поверхностей, не указанные на чертеже».

3 Требования к конструкции

3.1 Фестоны глухие

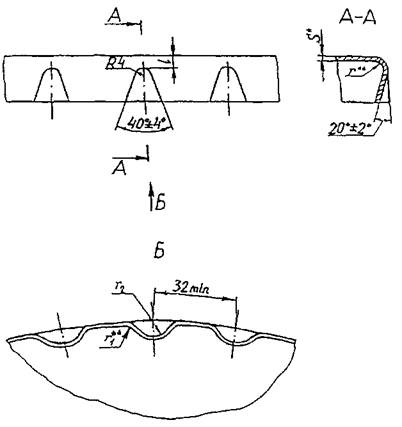

3.1.1 Конструкция и размеры глухих фестонов должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

____________

* Размер для справок.

** Размер обеспеч. инстр.

3.1.2 Радиус r2 должен составлять 0,35 от высоты борта детали.

Таблица 1

В миллиметрах

S

r

r1

I

0,5

1,5

1,5

2,0

0,6

2,0

1,8

2,6

0,8

2,5

2,4

3,3

1,0

3,0

3,0

4,0

1,2

3,5

3,6

4,7

1,5

4,5

4,5

6,0

2,0

6,0

6,0

8,0

3.2 Фестоны вырезанные

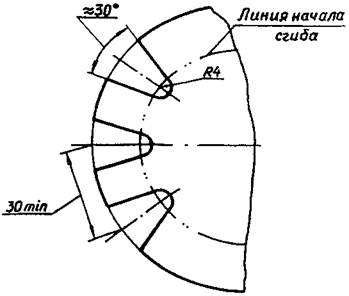

3.2.1 Конструкция и размеры вырезанных фестонов должны соответствовать указанным на рисунке 2.

Рисунок 2

3.2.2 Вырезанные фестоны выполняются перед формовкой борта детали.

3.3 Расчет количества фестонов

Количество фестонов определяется

- глухих - по формуле (1):

n = 0,04a;                                                               (1)

- вырезанных - по формуле (2):

n = 0,35a,                                                               (2)

где n - количество фестонов;

a - угол, охватывающий криволинейный участок, в пределах которого требуется выполнить фестоны.

Полученные результаты округляются до ближайшего большего целого числа.

3.4 Предельные отклонения

Неуказанные предельные отклонения размеров - по ОСТ 1 00022.
