ГОСТ Р ИСО
614-2007



Судостроение и морские конструкции

СТЕКЛА ЗАКАЛЕННЫЕ БЕЗОПАСНЫЕ
ДЛЯ ОКОН И БОРТОВЫХ ИЛЛЮМИНАТОРОВ

Неразрушающие испытания прочности методом штампа



ISO 614:1989
Shipbuilding and marine structures - Toughened safety glass panes for
rectangular windows and side scuttles - Punch method of non-destructive strength
testing
(IDT)







Москва

Стандартинформ

2007



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А. Н. Крылова» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2007 г. № 111-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 614:1989 «Судостроение и морские конструкции. Стекла закаленные безопасные для окон и бортовых иллюминаторов. Неразрушающие испытания прочности методом штампа» (ISO 614:1989 «Shipbuilding and marine structures - Toughened safety glass panes for rectangular windows and side scuttles - Punch method of non-destructive strength testing»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные(региональные) стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5 ВВЕДЕНВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях - «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ РИСО614-2007

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение и морские конструкции

СТЕКЛА ЗАКАЛЕННЫЕ БЕЗОПАСНЫЕ ДЛЯ ОКОН И БОРТОВЫХ

ИЛЛЮМИНАТОРОВ

Неразрушающие испытания прочности методом штампа

Shipbuilding and marine structures. Toughened safety glass panes for rectangular windows and side scuttles. Punch
method of non-destructive strength testing

Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт устанавливает неразрушающие испытания прочности методом штампа закаленных безопасных стекол для судовых окон и бортовых иллюминаторов, соответствующих ИСО21005.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО 48-1979 Резина вулканизированная или термопластическая. Определение твердости (твердость от 10 IRHD до 100 IRHD)

ИСО 21005-2004 Судостроение и морские конструкции. Стекла температурно-закаленные безопасные для окон и бортовых иллюминаторов

3 Метод испытаний

3.1 Испытательные приспособления

3.1.1 Форма испытательного приспособления должна соответствовать одной из приведенных на рисунке 1:

a) форма А - для стекол бортовых иллюминаторов номинальными размерами не менее 250мм, а также для стекол прямоугольных окон всех размеров;

b) форма В - для стекол бортовых иллюминаторов номинальным размером 200 мм.

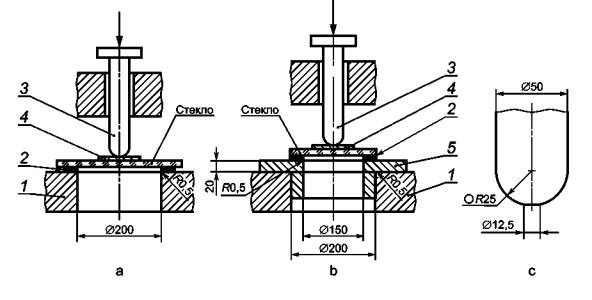

а - форма А; b - форма В; c - элемент пуансона;

1 - плита фундамента; 2 - плоское кольцо; 3 - пуансон; 4 - прокладка; 5 - втулка

Рисунок 1 - Формы приспособлений

3.1.2 Габаритные размеры и характеристики испытательных приспособлений должны соответствовать требованиям, приведенным в таблице 1.

Таблица 1

Деталь

Материал

Габаритные размеры и характеристика

Номер позиции на рисунке 1

Наименование

Форма А

Форма В

1

1

Фундаментная плита

Сталь

Толщина: достаточная, чтобы предотвратить деформации от приложенной к приспособлению силы.

Поверхность: плоская

2

2

Плоское кольцо

Резина твердостью 40-60 IRHD*

Внутренний диаметр: 200 мм - для формы А; 150 мм - для формы В должен быть заподлицо со втулкой (см. позицию 5 рисунка 1).

Толщина 2 мм.

Ширина не менее 15 мм

3

3

Пуансон

Сталь

Нижняя  часть  плоская  диаметром 12,5 мм

4

4

Прокладка

Войлок или фибра

Толщина » 5 мм - для войлока или »2 мм - для фибры.

Наружный диаметр » 50 мм

-

5

Втулка

Сталь

Наружный диаметр определяют по отверстию в плите фундамента.

Внутренний диаметр 150 мм - для стекол бортовых иллюминаторов номинальным размером 200 мм

* IRHD - международная единица твердости резины (см. ИСО 48).

3.2 Проведение испытаний

3.2.1 Стекло на плоское кольцо следует установить так, чтобы расстояние от кромки стекла до отверстия в кольце было не менее 25 мм. Матированное стекло следует расположить матированной поверхностью вверх.

3.2.2 Пуансон следует расположить по центру плоского кольца. Прокладку необходимо поместить между стеклом и пуансоном.

При испытании прикладываемую к пуансону силу постепенно увеличивают со скоростью 1000 Н/с до достижения установленного значения, приведенного в таблице 2.

Установленную силу необходимо выдержать в течение 5 с, а затем постепенно ее снять.

Таблица 2

Толщина стекла, мм

Сила, прикладываемая к пуансону испытательного приспособления, Н

Номинальная

Допуск

Форма А

Форма В

6

± 0,2

3400

3500

8

± 0,2

6500

6700

10

± 0,3

10200

11000

12

± 0,3

15500

-

15

± 0,5

24000

-

19

± 1,0

33400

-

3.3 Результаты испытаний

После проведения испытания стекла должны оставаться целыми и не должны иметь признаков повреждения.

3.4 Маркировка

3.4.1 Закаленное безопасное стекло, испытанное по настоящему стандарту, должно иметь следующую маркировку:

a) прозрачное стекло: одинарный равносторонний треугольник, в центре которого указана номинальная толщина стекла;

b) матированное стекло: двойной равносторонний треугольник, в центре которого указана номинальная толщина стекла.

Примечание - Маркировку наносят после матирования стекла, но до его закалки.

3.4.2  Размеры маркировки в миллиметрах должны быть не менее указанных на рисунке 2.

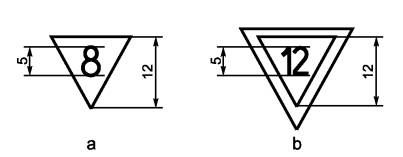

а - прозрачное стекло; b - матированное стекло

Рисунок 2 - Примеры маркировки стекол



Приложение А
(справочное)

Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным
(региональным) стандартам

Обозначение ссылочного международного стандарта

Обозначение и наименование соответствующего национального стандарта

ИСО 21005-2004

ГОСТ 9424-79 Стекла закаленные для судовых иллюминаторов. Технические условия

ИСО 48-1979

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.



Ключевые слова: судостроение, закаленные безопасные стекла, судовые окна, бортовые иллюминаторы, неразрушающие испытания, маркировка
