Согласовано:

Начальник Управления
оборудования Миннефтехимпрома
СССР

Штангей В.Г.

22.12.72 г.

Утверждено:

Начальник
Главнефтехиммаша

Балашов Ю.А.

23.12.72 г.

ОТРАСЛЕВОЙ СТАНДАРТ

РЕШЕТКИ ОПОРНЫЕ
ПО
Д НАСАДКИ КОЛЬЦЕВЫЕ

Основные размеры и
технические требования.

ОСТ 26-02-601-72

Взамен МН 4095-62 ÷ 4117-62

Срок действия неограничен.

(Измененная редакция. Изм. № 1).

(Измененная редакция. Изм. № 2).

(Измененная редакция. Изм. № 3).

(Измененная редакция. Изм. № 4).

(Измененная редакция. Изм. № 5).

Настоящий стандарт распространяется на решетки опорные под насадки кольцевые размером 25, 50, 80 мм в колонных аппаратах с внутренним диаметром от 400 до 4000 мм при температуре среды до 250 °С, применяемых в нефтеперерабатывающей, нефтехимической, химической и газовой промышленности.

Эксплуатация опорных решеток при температуре свыше 250 °С должна подтверждаться расчетом согласно примечания табл. 12.

Нижний температурный предел эксплуатации решеток должен определяться в зависимости от принятого материала по ОСТ 26-291.

Допускается применять опорные решетки под кольцевые насадки диаметром менее 25 мм, кусковой и гранулированный материал, накладывая на решетки сетку из нержавеющей стали.

(Измененная редакция. Изм. № 2).

(Измененная редакция. Изм. № 3).

(Измененная редакция. Изм. № 4).

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Решетки опорные должны изготавливаться двух исполнений:

исполнение I - решетки из углеродистых и низколегированных сталей;

исполнение II - решётки из нержавеющих сталей.

1.2. Конструкция, основные размеры и свободные сечения опорных решеток должны соответствовать указанным на черт. 1 ÷ 12 и в табл. 1 ÷ 11.

1.3. Расстояние между крайними полосами смежных секций решеток должно быть не более 0,7 диаметра насадки.

1.4. В табл. 12 указаны допускаемые удельные нагрузки на 1 м2 площади решетки независимо от объемной массы насадки и обозначения соответствующих опорных балок.

1.5. Допускаемая высота слоя насадки на опорные решетки должна определяться согласно примечания табл. 12.

1.6. В зависимости от удельных нагрузок опорные решетки должны устанавливаться:

- в аппаратах с внутренним диаметром Дв = 400 ÷ 1200 мм - на опорном кольце;

- в аппаратах с внутренним диаметром Дв = 1400 ÷ 2000 мм - на опорном кольце или на опорном кольце с одной центральной балкой;

- в аппаратах с внутренним диаметром Дв = 2200 ÷ 2600 мм - на опорном кольце с одной центральной балкой;

- в аппаратах с внутренним диаметром Дв = 2800 ÷ 4000 мм - на опорном кольце с одной центральной балкой или на опорном кольце с одной центральной и двумя боковыми балками.

Выбор количества опорных балок должен производиться по табл. 12.

1.7. Конструкции и основные размеры опорных балок под решетки должны соответствовать ОСТ 26-02-602.

(Измененная редакция. Изм. № 4).

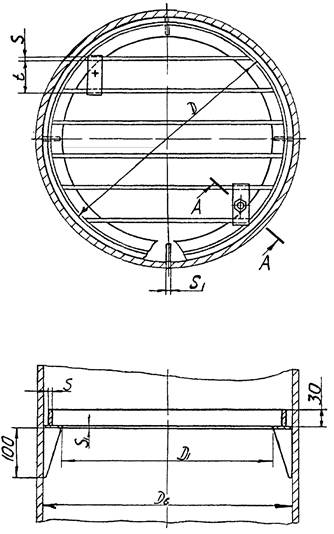

Дв = 400 - 500 мм

Черт. 1

Размеры в мм

Таблица 1

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

Площадь свободного сечения, м2

Масса (теор.), кг

400

370

296

25

I

23

6

8

0,051

10,8

50

40

0,058

8,8

80

62

0,061

8,0

25

II

22

4

6

0,056

9,3

50

39

0,062

7,1

80

60

0,064

6,3

500

470

396

25

I

23

6

8

0,091

16,3

50

40

0,104

13,0

80

62

0,108

10,5

25

II

22

4

6

0,101

12,5

50

39

0,110

9,7

80

60

0,115

8,0

(Измененная редакция. Изм. № 1).

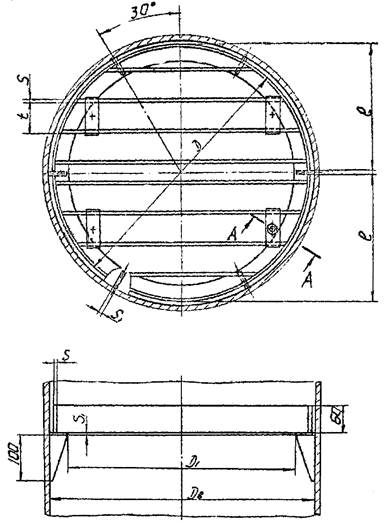

Дв = 600 ÷ 800 мм

Черт. 2

Размеры в мм

Таблица 2

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

Площадь свободного сечения, м2

Масса (теор.), кг

600

575

496

25

I

23

6

8

285

0,143

30,0

50

40

0,164

26,5

80

62

0,175

22,0

25

II

22

4

6

0,158

28,3

50

39

0,174

18,4

80

60

0,180

16,3

700

675

596

25

I

23

6

8

335

0,206

51,0

50

40

0,238

36,0

80

62

0,251

31,2

25

II

22

4

6

0,228

39,8

50

39

0,252

27,0

80

60

0,260

21,3

800

775

676

25

I

23

6

8

385

0,265

75,8

50

40

0,305

47,5

80

62

0,323

39,3

25

II

22

4

6

0,294

52,0

50

39

0,323

37,2

80

60

0,335

26,3

(Измененная редакция. Изм. № 1).

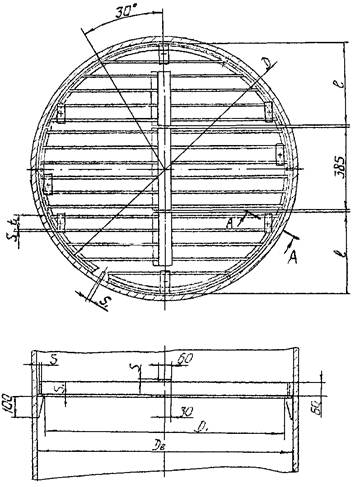

Дв = 1000 ÷ 1200 мм

Черт. 3

Размеры в мм

Таблица 3

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

Площадь свободного сечения, м2

Масса (теор.), кг

1000

985

876

25

I

23

6

8

295

0,372

114

50

40

0,442

75

80

62

0,470

58

25

II

22

4

6

0,421

78

50

39

0,470

51

80

60

0,490

40

1200

1165

1076

25

I

23

8

10

385

0,528

210

50

44

0,650

125

80

62

0,705

100

25

II

22

4

8

0,654

115

50

39

0,730

75

80

60

0,758

57

(Измененная редакция. Изм. № 1).

Дв = 1400 ÷ 1600 мм

Черт. 4

Размеры в мм

Таблица 4

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

Площадь свободного сечения, м2

Масса (теор.), кг

1400

1375

1276

25

I

23

8

10

295

0,651

290

50

44

0,822

175

80

62

0,900

130

25

II

22

4

8

0,828

155

50

39

0,932

100

80

60

0,975

80

1600

1555

1476

25

I

23

8

10

385

0,912

365

50

44

1,142

220

80

62

1,246

170

25

II

22

4

8

1,149

195

50

39

1,289

125

80

60

1,346

95

(Измененная редакция. Изм. № 1).

Дв = 1800 ÷ 2000 мм

Черт. 5

(Измененная редакция. Изм. № 1).

Размеры в мм

Таблица 5

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

Площадь свободного сечения, м2

Масса (теор.), кг

1800

1770

1676

25

I

23

8

10

295

1,206

465

50

44

1,502

270

80

62

1,634

210

25

II

22

4

8

1,511

250

50

39

1,692

155

80

60

1,765

115

2000

1950

1836

25

I

23

8

10

385

1,477

570

50

44

1,831

335

80

62

1,992

260

25

II

22

4

8

1,842

305

50

39

2,059

195

80

60

2,147

145

(Измененная редакция. Изм. № 1).

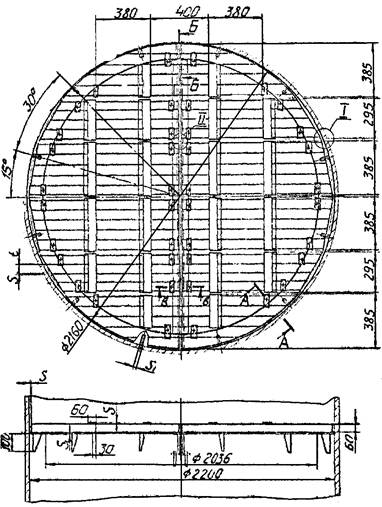

Черт. 6

Дв = 2200 мм

Размеры в мм

Таблица 6

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

Площадь свободного сечения, м2

Масса (теор.), кг

25

I

23

8

12

1,670

720

50

44

2,094

430

80

62

2,296

340

25

II

22

4

10

2,109

390

50

39

2,275

250

80

60

2,484

200

(Измененная редакция. Изм. № 1).

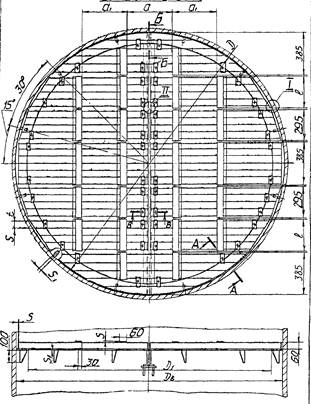

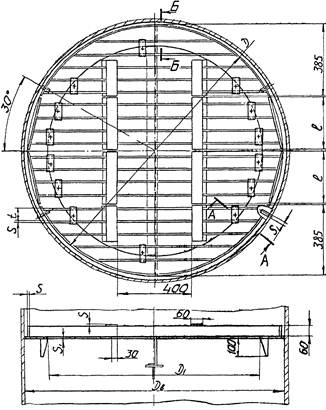

Дв = 2400 ÷ 2600 мм

Черт. 7

Размеры в мм

Таблица 7

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

a

а1

Площадь свободного сечения, м2

Масса (теор.), кг

2400

2360

2236

25

I

23

8

12

295

400

380

2,022

850

50

44

2,545

510

80

62

2,783

400

25

II

22

4

10

2,561

460

50

39

2,882

300

80

60

3,000

220

2600

2560

2436

25

I

23

8

12

385

500

580

2,428

980

50

44

3,052

580

80

62

3,336

450

25

II

22

4

10

3,072

530

50

39

3,452

340

80

60

3,608

250

(Измененная редакция. Изм. № 1).

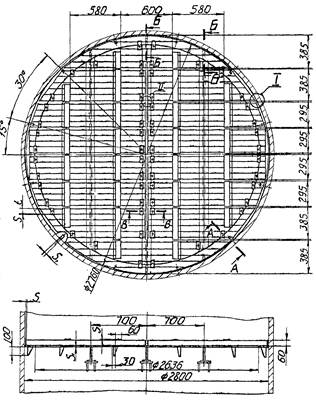

Черт. 8

Дв = 2800 мм

Размеры в мм

Таблица 8

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

Площадь свободного сечения, м2

Масса (теор.), кг

25

I

23

8

12

2,913

1130

50

44

3,644

660

80

62

3,977

510

25

II

22

4

10

3,667

610

50

39

4,113

380

80

60

4,295

280

(Измененная редакция. Изм. № 1).

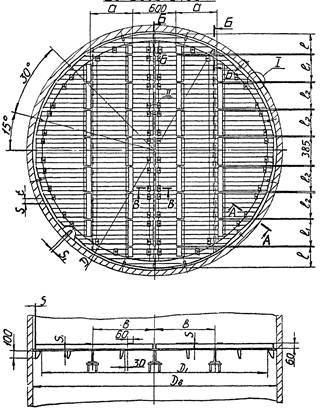

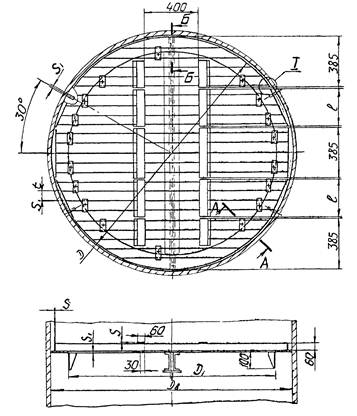

Дв = 3000 ÷ 3400 мм

Черт. 9

Размеры в мм

Таблица 9

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

l1

l2

a

b

Площадь свободного сечения, м2

Масса (теор.), кг

3000

2960

2836

25

I

23

8

12

385

295

295

580

750

3,394

1280

50

44

4,229

750

80

62

4,626

580

25

II

22

4

10

4,267

680

50

39

4,784

440

80

60

4,994

320

3200

3160

3036

25

I

23

8

14

385

385

295

580

800

3,939

1450

50

44

4,909

840

80

62

5,352

650

25

II

22

4

10

4,939

780

50

39

5,532

490

80

60

5,773

360

3400

3340

3196

25

I

23

8

14

295

385

385

650

850

4,424

1660

50

44

5,498

970

80

62

5,988

760

25

II

22

4

12

5,532

900

50

39

6,188

580

80

60

6,456

430

(Измененная редакция. Изм. № 1).

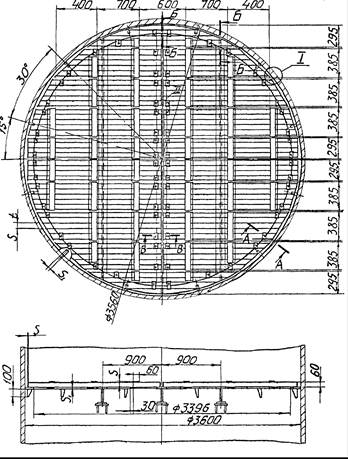

Черт. 10

Дв = 3600 мм

Размеры в мм

Таблица 10

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

Площадь свободного сечения, м2

Масса (теор.), кг

25

I

23

8

14

4,755

1890

50

44

5,967

1110

80

62

6,520

860

25

II

22

4

12

6,006

1030

50

39

6,747

650

80

60

7,048

490

(Измененная редакция. Изм. № 1).

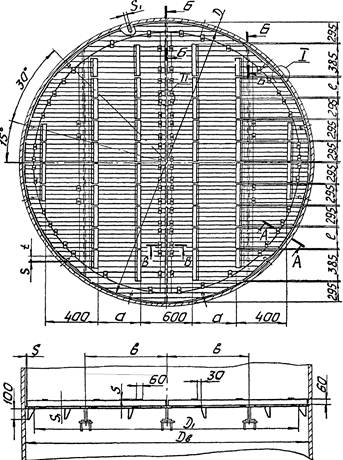

Дв = 3800 ÷ 4000 мм

Черт. 11

Размеры в мм

Таблица 11

Диаметр аппарата внутренний, Дв

D

D1

Диаметр насадки

Исполнение решетки

t (пред. откл. ±2)

S

S1

l

a

b

Площадь свободного сечения, м2

Масса (теор.), кг

3800

3770

3596

25

I

23

8

14

295

750

950

5,374

2040

50

44

6,734

1190

80

62

7,354

910

25

II

22

4

12

6,777

1110

50

39

7,608

700

80

60

7,946

510

4000

3950

3796

25

I

23

8

14

385

800

1000

6,078

2270

50

44

7,593

1310

80

62

8,284

1010

25

II

22

4

12

7,641

1230

50

39

8,567

770

80

60

8,944

570

(Измененная редакция. Изм. № 1).

Примечания к таблицам 1 ÷ 11:

1. Свободные сечения опорных решеток указаны без учета площади, занимаемой опорными балками.

2. Массы опорных решеток даны в табл. 1 ÷ 11 без учета массы опорных балок.

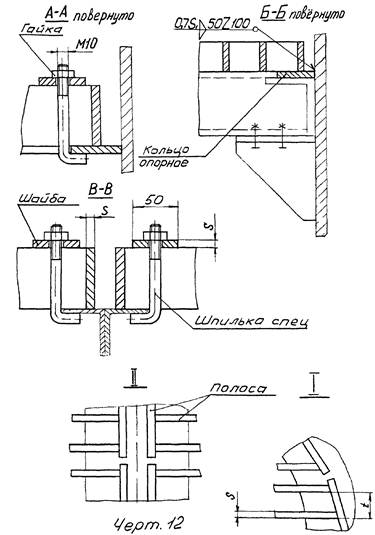

Черт. 12

(Измененная редакция. Изм. № 1).

Пример условного обозначения решетки опорной из стали марки ВСт3пс2 для аппаратов с внутренним диаметром 1000 мм под насадку кольцевую диаметром 25 мм.

Решетка опорная 1000-25-I ВСт3пс2 ОСТ 26-02-601

То же из стали 08Х13:

Решетка опорная 1000-25-II-08Х13 ОСТ 26-02-601

(Измененная редакция. Изм. № 1).

(Измененная редакция. Изм. № 2).

(Измененная редакция. Изм. № 4).


Таблица 12

Обозначение опорной решетки

Диаметр аппарата внутренний, Дв, мм

Диаметр насадки, мм

Решетки с однопролетными секциями

Решетки с двухпролетными секциями

Решетки без балок

Решетки с одной центральной балкой

Решетки с одной центральной балкой

Решетки с одной центральной и двумя боковыми балками

Допускаемая уд. нагрузка, МПа

Допускаемая уд. нагрузка, МПа

Обозначение балки по ОСТ 26-02-602

Допускаемая уд. нагрузка, МПа

Обозначение балки по ОСТ 26-02-602

Допускаемая уд. нагрузка, МПа

Обозначение балки по ОСТ 26-02-602

Обозначение боковой опорной балки по ОСТ 26-02-602

400-25-I

400

25

11200

-

-

-

-

-

-

-

400-25-II

-

-

-

-

-

-

-

400-50-I

50

6600

-

-

-

-

-

-

-

400-50-II

-

-

-

-

-

-

-

400-80-I

80

4400

-

-

-

-

-

-

-

400-80-II

-

-

-

-

-

-

-

500-25-I

500

25

7600

-

-

-

-

-

-

-

500-25-II

-

-

-

-

-

-

-

500-50-I

50

4300

-

-

-

-

-

-

-

500-50-II

-

-

-

-

-

-

-

500-80-I

80

2700

-

-

-

-

-

-

-

500-80-II

-

-

-

-

-

-

-

600-25-I

600

25

18600

-

-

-

-

-

-

-

600-25-II

-

-

-

-

-

-

-

600-50-I

50

10800

-

-

-

-

-

-

-

600-50-II

-

-

-

-

-

-

-

600-80-I

80

7200

-

-

-

-

-

-

-

600-80-II

-

-

-

-

-

-

-

700-25-I

700

25

13500

-

-

-

-

-

-

-

700-25-II

-

-

-

-

-

-

-

700-50-I

50

7800

-

-

-

-

-

-

-

700-50-II

-

-

-

-

-

-

-

700-80-I

80

5250

-

-

-

-

-

-

-

700-80-II

-

-

-

-

-

-

-

800-25-I

800

25

10900

-

-

-

-

-

-

-

800-25-II

-

-

-

-

-

-

-

800-50-I

50

6000

-

-

-

-

-

-

-

800-50-II

-

-

-

-

-

-

-

800-80-I

80

4000

-

-

-

-

-

-

-

800-80-II

-

-

-

-

-

-

-

1000-25-I

1000

25

6800

-

-

-

-

-

-

-

1000-25-II

-

-

-

-

-

-

-

1000-50-I

50

3900

-

-

-

-

-

-

-

1000-50-II

-

-

-

-

-

-

-

1000-80-I

80

2450

-

-

-

-

-

-

-

1000-80-II

-

-

-

-

-

-

-

1200-25-I

1200

25

9500

-

-

-

-

-

-

-

1200-25-II

-

-

-

-

-

-

-

1200-50-I

50

5000

-

-

-

-

-

-

-

1200-50-II

-

-

-

-

-

-

-

1200-80-I

80

3500

-

-

-

-

-

-

-

1200-80-II

-

-

-

-

-

-

-

1400-25-I

1400

25

6500

-

-

-

-

-

-

-

1400-25-II

-

-

-

-

-

-

-

1400-50-I

50

3500

-

-

5000

1400-50-1-I

-

-

-

1400-50-II

-

-

1400-50-1-II

-

-

-

1400-80-I

80

2500

-

-

1400-80-1-I

-

-

-

1400-80-II

-

-

1400-80-1-II

-

-

-

1600-25-I

1600

25

5100

-

-

-

-

-

-

-

1600-25-II

-

-

-

-

-

-

-

1600-50-I

50

3000

-

-

5000

1600-50-1-I

-

-

-

1600-50-II

-

-

1600-50-1-II

-

-

-

1600-80-I

80

2000

-

-

1600-80-1-I

-

-

-

1600-80-II

-

-

1600-80-1-II

-

-

-

1800-25-I

1800

25

3900

-

-

5000

1800-25-1-I

-

-

-

1800-25-II

-

-

1800-25-1-II

-

-

-

1800-50-I

50

2300

-

-

3000

1800-50-1-I

-

-

-

1800-50-II

-

-

1800-50-1-II

-

-

-

1800-80-I

80

1500

-

-

1800-80-1-I

-

-

-

1800-80-II

-

-

1800-80-1-II

-

-

-

2000-25-I

2000

25

3200

-

-

5000

2000-25-1-I

-

-

-

2000-25-II

-

-

2000-25-1-II

-

-

-

2000-50-I

50

1800

-

-

3000

2000-50-1-I

-

-

-

2000-50-II

-

-

2000-50-1-II

-

-

-

2000-80-I

80

1250

-

-

3000

2000-80-1-I

-

-

-

2000-80-II

-

-

2000-80-1-II

-

-

-

2200-25-I

2200

25

-

5000

2200-25-1-I

-

-

-

-

-

2200-25-II

-

2200-25-1-II

-

-

-

-

-

2200-50-I1

50

-

3000

2200-50-1-I

-

-

-

-

-

2200-50-II

-

2200-50-1-II

-

-

-

-

-

2200-80-I

80

-

2200-80-1-I

-

-

-

-

-

2200-80-II

-

2200-80-1-II

-

-

-

-

-

2400-25-I

2400

25

-

5000

2400-25-1-I

-

-

-

-

-

2400-25-II

-

2400-25-1-II

-

-

-

-

-

2400-50-I

50

-

3000

2400-50-1-I

-

-

-

-

-

2400-50-II

-

2400-50-1-II

-

-

-

-

-

2400-80-I

80

-

2400-80-1-I

-

-

-

-

-

2400-80-II

-

2400-80-1-II

-

-

-

-

-

2600-25-I

2600

25

-

4000

2600-25-1-I

-

-

-

-

-

2600-25-II

-

2600-25-1-II

-

-

-

-

-

2600-50-I

50

-

3000

2600-50-1-I

-

-

-

-

-

2600-50-II

-

2600-50-1-II

-

-

-

-

-

2600-80-I

80

-

2000

2600-80-1-I

-

-

-

-

-

2600-80-II

-

2600-80-1-II

-

-

-

-

-

2800-25-I

2800

25

-

3000

2800-25-1-I

-

-

5000

2800-25-2-I

2800-25-I

2800-25-II

-

2800-25-1-II

-

-

2800-25-2-II

2800-25-II

2800-50-I1

50

-

2000

2800-50-1-I

-

-

3500

2800-50-2-I

2800-50-I

2800-50-II

-

2800-50-1-II

-

-

2800-50-2-II

2800-50-II

2800-80-I

80

-

2800-80-1-I

-

-

2800-80-2-I

2800-80-I

2800-80-II

-

2800-80-1-II

-

-

2800-80-2-II

2800-80-II

3000-25-I

3000

25

-

3000

3000-25-1-I

-

-

5000

3000-25-2-I

3000-25-I

3000-25-II

-

3000-25-1-II

-

-

3000-25-2-II

3000-25-II

3000-50-I

50

-

2000

3000-50-1-I

-

-

3000

3000-50-2-I

3000-50-I

3000-50-II

-

3000-50-1-II

-

-

3000-50-2-II

3000-50-II

3000-80-I

80

-

3000-80-1-I

-

-

3000-80-2-I

3000-80-I

3000-80-II

-

3000-80-1-II

-

-

3000-80-2-II

3000-80-II

3200-25-I

3200

25

-

3000

3200-25-1-I

-

-

5000

3200-25-2-I

3200-25-I

3200-25-II

-

3200-25-1-II

-

-

3200-25-2-II

3200-25-II

3200-50-I

50

-

2000

3200-50-1-I

-

-

3000

3200-50-2-I

3200-50-I

3200-50-II

-

3200-50-1-II

-

-

3200-50-2-II

3200-50-II

3200-80-I

80

-

1000

3200-80-1-I

-

-

2000

3200-80-2-I

3200-80-I

3200-80-II

-

3200-80-1-II

-

-

3200-80-2-II

3200-80-II

3400-25-I

3400

25

-

2000

3400-25-1-I

-

-

5000

3400-25-2-I

3400-25-I

3400-25-II

-

3400-25-1-II

-

-

3400-25-2-II

3400-25-II

3400-50-I

50

-

3400-50-1-I

-

-

3000

3400-50-2-I

3400-50-I

3400-50-II

-

3400-50-1-II

-

-

3400-50-2-II

3400-50-II

3400-80-I

80

-

1000

3400-80-1-I

-

-

2000

3400-80-2-I

3400-80-I

3400-80-II

-

3400-80-1-II

-

-

3400-80-2-II

3400-80-II

3600-25-I

3600

25

-

2000

3600-25-1-I

-

-

4000

3600-25-2-I

3600-25-I

3600-25-II

-

3600-25-1-II

-

-

3600-25-2-II

3600-25-II

3600-50-I

50

-

3600-50-1-I

-

-

3000

3600-50-2-I

3600-50-I

3600-50-II

-

3600-50-1-II

-

-

3600-50-2-II

3600-50-II

3600-80-I

80

-

1000

3600-80-1-I

-

-

2000

3600-80-2-I

3600-80-I

3600-80-II

-

3600-80-1-II

-

-

3600-80-2-II

3600-80-II

3800-25-I

3800

25

-

2000

3800-25-1-I

-

-

4000

3800-25-2-I

3800-25-I

3800-25-II

-

3800-25-1-II

-

-

3800-25-2-II

3800-25-II

3800-50-I

50

-

3800-50-1-I

-

-

3000

3800-50-2-I

3800-50-I

3800-50-II

-

3800-50-1-II

-

-

3800-50-2-II

3800-50-II

3800-80-I

80

-

1000

3800-80-1-I

-

-

2000

3800-80-2-I

3800-80-I

3800-80-II

-

3800-80-1-II

-

-

3800-80-2-II

3800-80-II

4000-25-I

4000

25

-

1500

4000-25-1-I

-

-

3000

4000-25-2-I

4000-25-I

4000-25-II



4000-25-1-II

-

-

4000-25-2-II

4000-25-II

4000-50-I

50

-

4000-50-1-I

-

-

4000-50-2-I

4000-50-I

4000-50-II



4000-50-1-II

-

-

4000-50-2-II

4000-50-II

4000-80-I

80

-

1000

4000-80-1-I

-

-

2000

4000-80-2-I

4000-80-I

4000-80-II

-

4000-80-1-II

-

-

4000-80-2-II

4000-80-II




(Измененная редакция. Изм. № 2).

(Измененная редакция. Изм. № 4).

Примечание к табл. 12:

1. При определении допускаемых удельных нагрузок на решетки прибавка на коррозию принята 2 мм, расчетное допускаемое напряжение - 160 МПа.

2. Для определения максимально-допустимой высоты слоя насадки необходимо допускаемую удельную нагрузку разделить на объемную массу насадки.

3. При эксплуатации решеток при температуре среды выше 250 °С допустимые удельные нагрузки должны определяться произведением соответствующих табличных величин на коэффициент

 где

[σ]t - допускаемое напряжение на изгиб при t > 250 °С, МПа.

(Измененная редакция. Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Решетки опорные должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

2.2. Технические требования на изготовление решеток опорных по ОСТ 26-291.

(Измененная редакция. Изм. № 2).

(Измененная редакция. Изм. № 3).

(Измененная редакция. Изм. № 4).

2.3. Материалы, применяемые для изготовления решеток опорных, должны соответствовать указанным в табл. 13.

2.4. Допускается в технически обоснованных случаях изготовление решеток опорных из других марок нержавеющей стали, не уступающих по механическим свойствам сталям, указанным в табл. 13.

2.5. Допускаемые предельные отклонения размеров:

отверстий - Н16, валов - h16, остальных ».

(Новая редакция. Изм. № 3).

2.6. Размеры сварных швов должны соответствовать ГОСТ 5264-80.

(Измененная редакция. Изм. № 2).

2.7. Маркировка деталей и узлов опорных решеток должна производиться по инструкциям заводов-изготовителей.

Таблица 13

Исполнение решетки

Материал решетки

Технические требования

I

ВСт3кп2

ГОСТ 380

ВСт3пс2

ВСт3пс3

09Г2С

ГОСТ 5520-79, ГОСТ 19281

II

08Х13, 08Х22Н6Т, 12Х18Н10Т, 10Х17Н13М2Т

ГОСТ 7350

(Измененная редакция. Изм. № 1, Изм. № 2, Изм. № 4).

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 380

табл. 13

ГОСТ 5264

2.6

ГОСТ 5520

табл. 13

ГОСТ 7350

табл. 13

ГОСТ 19281

табл. 13

ОСТ 26-02-602

1.7; табл. 12

ОСТ 26-291

вводная часть; п. 2.2

(Введена дополнительно. Изм. № 3).

(Измененная редакция. Изм. № 4).



Разработан

Центральным конструкторским Бюро Нефтеаппаратуры

Нач. ЦКБН - Глушко И.К.

Зав. отд. стандартизации - Пролесковский А.Ю.

Зав. отд. - Фокин Д.А.

Руководитель темы - Петрашкевич О.С.

Руководитель группы - Архипова Г.Е.

Инженеры - Воилокова Н.М.

Сергеев В.П.

Внесен

ВНИИНефтемаш

Директор ВНИИНефтемаша - Ращупкин В.И.

Начальник отдела стандартизации и нормализации ВНИИНефтемаша - Егоров Л.Н.

Гл. конструктор проекта - Сырцова Н.К.

Подготовлен к утверждению

Управлением нефтеперерабатывающего и нефтехимического машиностроения

Начальник Главного управления нефтеперерабатывающего и нефтехимического машиностроения - Балашов Ю.А.

Утвержден

Министерством химического и нефтяного машиностроения

Введен в действие

приказом Министерства химического и нефтяного машиностроения

СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
