ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р
52535.2-2006



КАРТЫ ИДЕНТИФИКАЦИОННЫЕ

МАШИНОСЧИТЫВАЕМЫЕ ДОРОЖНЫЕ
ДОКУМЕНТЫ

ЧАСТЬ 2

МАШИНОСЧИТЫВАЕМЫЕ ВИЗЫ





Москва

Стандартинформ

2006



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Техническим комитетом по стандартизации ТК 22 «Информационные технологии» на основе собственного аутентичного перевода стандартов ИКАО, указанных в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 «Информационные технологии»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 марта 2006 г. № 58-ст

4 В настоящем стандарте учтены основные нормативные положения международных стандартов:

- ИСО/МЭК 7501-2:1997 «Карты идентификационные. Машиносчитываемые проездные документы. Часть 2. Машиносчитываемая виза» (ISO/IEC 7501-2:1997 «Identification cards - Machine readable travel documents - Part 2: Machine readable visa», NEQ);

- ИКАО Doc 9303 «Машиносчитываемые проездные документы. Часть 2: Машиносчитываемые визы» (ICAO Doc 9303 «Machine readable travel documents - Part 2: Machine readable visas», NEQ)

5 ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Карты идентификационные

МАШИНОСЧИТЫВАЕМЫЕ ДОРОЖНЫЕ ДОКУМЕНТЫ

Часть 2

Машиносчитываемые визы

Identification cards. Machine readable travel documents.

Part 2. Machine readable visas

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт распространяется на вклеиваемые и вкладываемые машиносчитываемые визы, выдаваемые иностранным гражданам государственными органами Российской Федерации, уполномоченными законодательством Российской Федерации, для пребывания на территории Российской Федерации и устанавливает общие требования к машиносчитываемым визам (далее - виза).

Требования настоящего стандарта соответствуют требованиям и рекомендациям Международной организации гражданской авиации (ИКАО) Doc 9303, часть 2, принятого в качестве международного стандарта, обеспечивающим идентификацию личности владельца паспорта и вклеенной или вложенной в него визы при пересечении им границы Российской Федерации средствами визуального контроля и автоматизированными унифицированными системами для машинного считывания данных с паспорта и визы в соответствии с указанным международным стандартом.

Требования настоящего стандарта следует рассматривать совместно с требованиями ГОСТ Р 52535.1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р ИСО/МЭК 7810-2002 Карты идентификационные. Физические характеристики

ГОСТ Р 52535.1-2006 Карты идентификационные. Машиносчитываемые дорожные документы. Часть 1. Машиносчитываемые паспорта

ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран

ГОСТ ИСО 8601-2001 Система стандартов по информации, библиотечному и издательскому делу. Представление дат и времени. Общие требования

ГОСТ 16330-85 Системы обработки информации. Шрифты для оптического чтения. Типы, основные параметры и размеры

ГОСТ 28540-90 Системы обработки информации. Общие требования к оттискам шрифтов для оптического чтения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 машиносчитываемый проездной документ; МСПД: Официальный документ, выдаваемый государством или организацией, который используется его владельцем для поездок в различные государства (например: паспорт, виза, официальный документ удостоверения личности) и содержит обязательные визуальные (считываемые оператором) данные и особые обязательные краткие данные, в формате, который подвергается машинному считыванию.

3.2 машиносчитываемый паспорт; МСП: Документ, представляющий собой книжку размера ID-3, содержащий информацию о его владельце, выдавшем его государстве или организации и визовые и прочие отметки.

Примечание - МСП должен соответствовать требованиям ГОСТ Р 52535.1.

3.3 страница данных МСП: Страница МСП установленного размера, содержащая стандартные визуальные и машиносчитываемые данные.

Примечание - Если страница МСП является последней страницей, то оборотной стороной приклеивается к обложке МСП.

3.4 машиносчитываемая виза; МСВ: Виза (разрешение на въезд), соответствующая требованиям Doc 9303, часть 2.

Примечание - МСВ наклеивают на визовую страницу паспорта.

3.5 машиносчитываемая виза полного размера (формат А); МСВ-А: МСВ, соответствующая предъявляемым к размеру требованиям документа Doc 9303, часть 2, полностью заполняющая визовую паспортную страницу.

3.6 машиносчитываемая виза малого размера (формат В); МСВ-В: МСВ, соответствующая требованиям, предъявляемым к размеру ID-2 документом Doc 9303, часть 2, сохраняющая свободное место на паспортной визовой странице, следующей за визой, и позволяющая, например, ставить печать на визу и паспортную страницу, к которой она приклеена.

3.7 машиносчитываемый официальный проездной документ; МСОПД: Официальное удостоверение личности, выданное государством или организацией, подлежащее машинному считыванию, которое может по договоренности между государствами выдачи и принимающим государством выполнять функции паспорта или визы для международных поездок.

3.8 машиносчитываемая зона; МСЗ: Установленное пространство, содержащее обязательные и дополнительные данные, подвергаемые машинному считыванию.

3.9 зона эффективного считывания; ЗЭС: Пространство установленного размера, общее для всех МСПД, в которых машиносчитываемые данные, содержащиеся в МСЗ, могут быть считаны считывателем документа.

3.10 зона визуальной проверки; ЗВП: Части МСПД (страница данных при использовании МСП) - лицевая и оборотная (где применимо), которые не относятся к определению МСЗ.

3.11 государство выдачи: Страна, выдающая МСПД.

3.12 принимающее государство: Страна, к которой обращается владелец МСПД за разрешением на въезд.

3.13 организация выдачи: Организация, имеющая полномочия на выдачу официального проездного документа (например, Министерство иностранных дел Российской Федерации).

3.14 зона: Пространство, содержащее логически сгруппированные элементы данных в МСПД.

Примечание - Для МСВ-А определяются шесть зон.

3.15 поле: Установленное пространство для размещения конкретного элемента данных в составе зоны.

3.16 заголовок: Напечатанное слово или фраза для обозначения поля.

3.17 фотография: Визуальное изображение лица владельца документа.

3.18 биометрические данные: Особый физический элемент личной идентификации (например, радужная оболочка, отпечаток пальца или изображение лица), хранимый в документе в форме, приемлемой для считывания и проверки с помощью оборудования.

4 Общие технические требования к визам

4.1 Общие требования

4.1 Машиносчитываемые визы изготавливают в виде бумажных наклеек для размещения на визовой странице паспорта. Визы следует изготавливать формата А (МСВ-А), что соответствует формату ID-3 по ГОСТ Р ИСО/МЭК 7810.

4.2 Размеры и расположение МСВ-А

4.2.1 Номинальные размеры МСВ-А должны соответствовать ГОСТ Р ИСО/МЭК 7810 (карта типа ID-3) и быть следующими:

80,0×120,0 мм.

4.2.2 МСВ-В должна иметь поля, отстоящие на 2,0 мм от соответствующей внешней кромки, за исключением зоны заголовка. Поля не должны содержать каких-либо данных.

4.2.3 Допуски размеров кромки визы не должны выходить за пределы:

79,0×119,0 мм - внутренний прямоугольник;

81,0×121,0 мм - внешний прямоугольник.

4.2.4 Толщина визы должна быть такой, чтобы увеличение толщины страницы паспорта после наклейки на нее визы составляла не более 0,19 мм. Толщина участка внутри машиносчитываемой зоны (МСЗ) не должна изменяться более чем на 0,05 мм. При использовании защитного слоистого пластика его толщина не должна превышать 0,15 мм.

4.2.5 Визу следует приклеивать на визовую страницу паспорта так, чтобы МСЗ визы совпадала с внешней кромкой визовой страницы паспорта и была параллельна ей, а левая кромка визы совпадала с левой кромкой визовой страницы и была параллельна ей.

4.2.6 МСЗ визы должна быть в пределах зоны эффективного считывания, чтобы две строки данных МСЗ находились внутри этой зоны.

4.2.7 На визовой странице паспорта следует размещать только одну визу.

4.3 Физические характеристики визы

4.3.1 Требования к материалам, используемым при изготовлении виз, следует устанавливать исходя из срока действия визы. При этом материал визы не должен влиять на размещаемые на ней компоненты.

4.3.2 Визы должны быть устойчивыми к деформациям, возникающим при их использовании в обычных условиях. Сгибы визы, но не изломы, должны выравниваться в считывающем устройстве без ущерба для дальнейшего ее использования и работы считывающего устройства.

4.3.3 Визы не должны быть токсичными и должны удовлетворять требованиям ГОСТ Р ИСО/МЭК 7810.

4.3.4 Визы должны быть устойчивы к воздействию химических веществ, за исключением тех случаев, когда чувствительность к воздействию химических веществ вызвана необходимостью повышения защиты виз.

4.3.5 Визы должны быть машиносчитываемыми при их использовании при температуре от минус 10 °С до плюс 50 °С и должны сохранять свои свойства после хранения при температуре от минус 35 °С до плюс 80 °С.

4.3.6 Визы должны быть машиносчитываемыми при их использовании в условиях относительной влажности от 5 % до 95 % при температуре 25 °С в соответствии с ГОСТ Р ИСО/МЭК 7810 и сохранять свои свойства после хранения в условиях относительной влажности воздуха от 0 % до 100 %.

4.3.7 Визы должны быть устойчивыми к воздействию света при нормальных условиях их использования и должны удовлетворять требованиям ГОСТ Р ИСО/МЭК 7810.

4.4 Обеспечение защиты

4.4.1 Элементы и средства защиты, включаемые в визу, должны обеспечивать надежность ее проверки и не создавать помех при считывании.

4.4.2 Элементы и средства защиты, включаемые в визу, служат для упрощения визуального и/или автоматического обнаружения мошенничества и должны обеспечивать защиту визы от подделки.

4.4.3 Элементы и средства защиты, включаемые в визу, определяются специальными требованиями, направленными на поддержание уровня национальной безопасности в соответствии с действующим законодательством, не противоречащим настоящему стандарту.

4.5 Общие правила компоновки визы

4.5.1 Для обеспечения международной унификации расположения данных при их считывании с применением как визуальных, так и машиносчитываемых средств, визы должны соответствовать требованиям стандартной компоновки, устанавливаемым настоящим стандартом.

4.5.2 Данные, наносимые на визу, должны содержаться в следующих приводимых ниже шести зонах:

I - обязательный заголовок;

II - обязательные и дополнительные элементы персональных данных;

III - обязательные и дополнительные элементы данных документа;

IV - подпись (оригинал или репродукция) и официальный штамп;

V - обязательная зона для идентификационного элемента (фотография);

VII - обязательная машиносчитываемая зона (МСЗ).

Примечания

1 Подпись в зоне IV визы - подпись сотрудника, выдающего визу. Подпись сопровождается официальным штампом.

2 Для облегчения проверки виз на пунктах иммиграционного контроля компоновка визы предусматривает расположение зоны III над зоной II.

3 На МСВ-А зона VI отсутствует.

4 Зоны I - V - зона визуальной проверки (ЗВП).

4.5.3 В целях обеспечения национальной безопасности в качестве основного идентификационного элемента визы в зоне V следует использовать фотографию.

4.5.4 Расположение и последовательность зон на визе приведены на рисунке 1.

Примечания

1 ЗВП основана на максимальной плотности печати из расчета 8 строк на 25,4 мм и горизонтальной плотности печати из расчета 15 знаков на 25,4 мм.

2 О - номер поля.

3 На реальной визе границы зон не обозначаются.

4 * - необязательный контрольный номер - печатается заранее либо горизонтально, как показано в зоне I или II, либо вертикально в любом месте вдоль правой кромки зоны V.

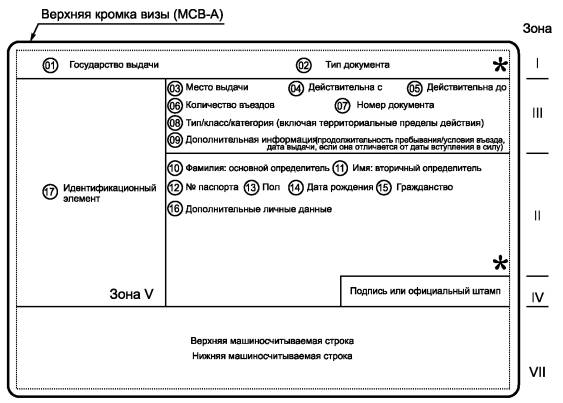

Рисунок 1 - Расположение элементов данных на машиносчитываемой визе формата А (МСВ-А)

Пример номинальной компоновки визы приведен на рисунке 2.

Примечание - Пунктирные линии обозначают границы зон, местоположение которых не является фиксированным.

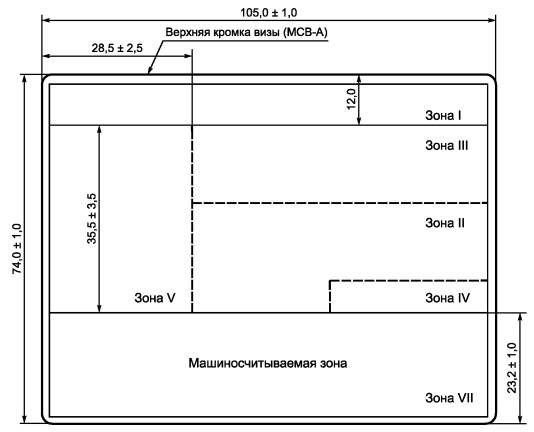

Рисунок 2 - Номинальное расположение зон на машиносчитываемой визе формата А (МСВ-А)

4.5.5 Рисунок 2 следует рассматривать вместе с разделом 4.6 настоящего стандарта. Предполагается, что все пространство ЗВП, предназначенное для данных, используется. Разрядка строк в ЗВП является наименьшей разрешенной разрядкой (8 строк на 25,4 мм). Если требуется меньше информации, разрядка строк может быть увеличена для печатания меньшего количества строк в ЗВП.

4.6 Зоны визуальной проверки (I - V)

4.6.1 ЗВП визы должна состоять из обязательных и дополнительных зон с сохранением единообразия размещаемых в ней данных для обеспечения глобального взаимодействия и совместимости.

4.6.2 Заголовки в ЗВП визы служат ключевыми элементами для вносимых в них данных. Заголовки должны быть выполнены на русском языке, их перевод отделяется косой чертой «/» и выполняется на одном из наиболее употребляемых языков в стране выдачи визы (английском, французском, испанском).

4.6.3 Зона I [(120,0 ± 1,0) мм] должна быть у верхней кромки визы, параллельно ей во всю ее ширину. Размер зоны I по вертикали не должен превышать 12,0 мм.

В зоне I указывают государство выдачи и тип документа на русском языке с переводом на иностранный язык, как это указано в 4.6.2. Ограничения в стиле и размере шрифта отсутствуют.

4.6.4 Зона V должна быть расположена так, чтобы ее левая кромка совпадала с левой кромкой визы (см. рисунок 2). Отклонения от номинальных размеров не должны превышать допуски, указанные на рисунке 2.

4.6.5 Верхняя граница зоны III должна совпадать с нижней границей зоны I.

4.6.6 Зону IV следует располагать на правой стороне визы непосредственно над МСЗ, но так, чтобы она не заходила бы на эту зону.

4.7 Данные, вносимые в ЗВП

4.7.1 Все данные в ЗВП визы должны быть напечатаны разборчиво. Гарнитура и размер шрифта, используемого при внесении данных в ЗВП, - по ГОСТ 16330. В ЗВП рекомендуется использовать знаки размера 1 шрифта OCR-B со штрихом постоянной толщины и пробелом шириной 2,54 мм по ГОСТ 16330.

4.7.2 Данные в ЗВП визы должны быть набраны прописными буквами (верхний регистр).

4.7.3 При введении данных в ЗВП следует использовать знаки русского алфавита (А - Я) и латинского (А - Z), а также цифры 0123456789. При транслитерации знаков русского алфавита знаками латинского алфавита следует использовать ГОСТ Р 52535.1 (приложение А). Данные на русском языке и их повторение с помощью латинских знаков следует разделять друг от друга с помощью пробела, косой черты «/» и еще одного пробела.

4.7.4 Коды государств по ГОСТ 7.67 для обозначения гражданства, места рождения, государства - полномочного органа выдачи МСПД должны соответствовать приложению А.

4.8 Обязательная машиносчитываемая зона VII

4.8.1 МСЗ предназначена для упрощения проверки визы и сокращения времени процедуры проверки. Кроме того, МСЗ дает возможность проверить информацию, содержащуюся в ЗВП, и может быть использована для нахождения и проверки информации, хранимой в базе.

4.8.2 МСЗ содержит элементы данных в едином формате, принятом в международной практике, которые должны легко поддаваться как машинному считыванию, так и визуальному, и передаваться в виде протокола, который совместим с технологической структурой и требованиями любой страны.

4.8.3 Гарнитура и размер шрифта, используемого в МСЗ, должны соответствовать ГОСТ 16330. В МСЗ следует использовать знаки типоразмера 1 шрифта OCR-B с постоянной толщиной штриха и шириной пробела 2,54 мм, т.е. плотность печати знаков должна составлять 10 знаков на 25,4 мм. Гарнитура OCR-B для записи данных в МСЗ приведена в ГОСТ Р 52535.1.

4.8.4 Элементы данных в МСЗ, соответствующие полям ЗВП, следует печатать в каждом поле МСЗ, начиная слева с позиции первого знака на полях фиксированной длины в две строки, как это показано на рисунке 3.

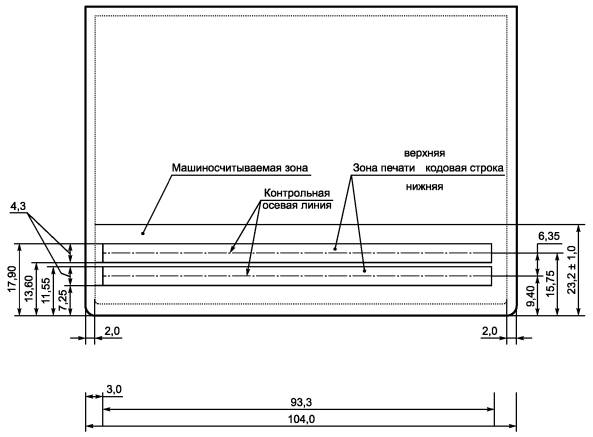

Рисунок 3 - Диаграмма машиносчитываемой зоны визы МСВ-А

4.8.5 Если введенные в поля данные не занимают все позиции знаков, предназначенных для данного поля, то для заполнения оставшихся позиций следует использовать символ <.

4.8.6 Элементы данных, соответствующие полям 01, 05, 10, 11, 13 - 15 ЗВП, являются обязательными и печатаются в машиносчитываемой форме в МСЗ, начиная с левой крайней позиции знаков в каждом поле в последовательности, указанной в приложении Б.

4.8.7 Расстояние от левой кромки визы до первого знака должно быть равно (4,0 ± 1,0) мм. Контрольные осевые линии для двух строк и минимальные начальные позиции первого знака каждой строки приведены на рисунке 3. Расположение знаков определяется этими контрольными линиями и зонами печати для двухкодовых строк.

4.8.8 Структура данных машиносчитываемых строк МСЗ должна соответствовать последовательности, приведенной в приложении Б.

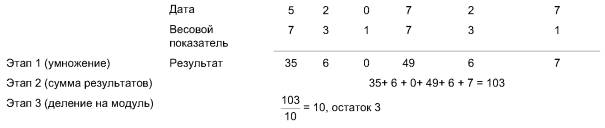

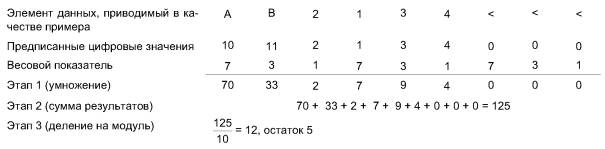

4.8.9 Для надежности и достоверности в структуру данных машиносчитываемых строк следует включать контрольные цифры. Пример включения и расчета контрольных цифр приведен в приложении В.

4.9 Отображаемые элементы идентификации

4.9.1 Отображаемые элементы идентификации для визы: изображаемая фотография прибывающего на территорию Российской Федерации подданного другого государства и подпись официального лица, выдавшего визу, расположены соответственно в зонах V и IV.

4.9.2 Размеры идентификационного элемента (цифровая фотография) должны быть в пределах от 32,0×26,0 мм до 39,0×31,0 мм. С целью защиты от подделки рекомендуется при печати цифровой фотографии фон убирать. Если фотографию предохранять слоистым пластиком, то ее можно помещать на 4,0 мм правее.

4.9.3 Изображаемая цветная фотография и текст на визе воспроизводится из цифровой формы и наносится методом струйной печати в зоне V ЗВП. Если фотография не используется, то допускается текстовую часть наносить матричным способом печати.

4.9.4 Изображаемая фотография воспроизводит лицо получателя визы во фронтальной позе и должна отражать истинный цвет его лица с разрешающей способностью не менее 300 dpi (12 линий на 1 мм).

4.9.5 Отображаемая подпись официального лица воспроизводит в цифровой форме оригинальную подпись с масштабированием ее при печати в зоне IV ЗВП. Цвет отображаемой подписи должен быть контрастным по отношению к фону.

Приложение А

(обязательное)

Коды государств для обозначения гражданства, места рождения, государства - полномочного органа выдачи МСПД

Таблица А.1

Административно-территориальная единица (краткое название)

Код

Административно-территориальная единица (краткое название)

Код

Австралия

AUS

Маршалловы Острова

MHL

Австрия

AUT

Мексика

МЕХ

Азербайджан

AZE

Микронезии (Федеративные Штаты)

FSM

Аландские Острова

ALA

Мозамбик

MOZ

Албания

ALB

Монако

МСО

Алжир

DZA

Монголия

MNG

Американское Самоа

ASM

Монтсеррат

MSR

Ангилья

AIA

Мьянма

MMR

Ангола

AGO

Намибия

NAM

Андорра

AND

Науру

NRU

Антарктика

ATA

Нейтральная зона

NTZ

Антигуа и Барбуда

ATG

Непал

NPL

Аргентина

ARG

Нигер

NER

Армения

ARM

Нигерия

NGA

Аруба

ABW

Нидерландские Антильские Острова

ANT

Афганистан

AFG

Нидерланды

NLD

Багамские Острова

BHS

Никарагуа

NIC

Бангладеш

BGD

Ниуэ

NIU

Барбадос

BRB

Новая Зеландия

NZL

Бахрейн

BHR

Новая Каледония

NCL

Беларусь

BLR

Норвегия

NOR

Белиз

BLZ

Объединенная Республика Танзания

TZA

Бельгия

BEL

Объединенные Арабские Эмираты

ARE

Бенин

BEN

Оман

OMN

Бермудские Острова

BMU

Остров Буве

BVT

Болгария

BGR

Остров Норфолк

NFK

Боливия

BOL

Остров Рождества

CXR

Босния и Герцеговина

BIH

Остров Святой Елены

SHN

Ботсвана

BWA

Острова Кука

СОК

Бразилия

BRA

Острова Терке и Кайкос

TCA

Британская территория в Индийском океане

I ОТ

Острова Уоллис и Футуна

WLF

Острова Херд и Макдональд

HMD

Бруней-Даруссалам

BRN

Острова Шпицберген и Ян-Майен

SJM

Буркина-Фасо

BFA

Пакистан

РАК

Бурунди

BDI

Палау

PLW

Бутан

BTN

Палестинская территория

PSE

Вануату

VUT

Панама

PAN

Ватикан

VAT

Папуа-Новая Гвинея

PNG

Венгрия

HUN

Парагвай

PRY

Венесуэла

VEN

Перу

PER

Виргинские Острова (британские)

VGB

Питкэрн

PCN

Виргинские Острова (США)

VIR

Польша

POL

Восточный Тимор

TMP

Португалия

PRT

Вьетнам

VNM

Пуэрто-Рико

PRI

Габон

GAB

Республика Корея

KOR

Гаити

HTI

Республика Молдова

MDA

Гайана

GUY

Реюньон

REU

Гамбия

GMB

Российская Федерация

RUS

Гана

GHA

Руанда

RWA

Гваделупа

GLP

Румыния

ROU

Гватемала

GTM

Сальвадор

SLV

Гвинея

GIN

Самоа

WSM

Гвинея-Бисау

GNB

Сан-Марино

SMR

Германия

D*

Сан-Томе и Принсипи

STP

Гибралтар

GIB

Саудовская Аравия

SAU

Гондурас

HND

Свазиленд

SWZ

Гонконг

HKG

Северные Марианские Острова

MNP

Гренада

GRD

Сейшельские Острова

SYC

Гренландия

GRL

Сенегал

SEN

Греция

GRC

Сент-Пьер и Микелон

SPM

Грузия

GEO

Сент-Винсент и Гренадины

VCT

Гуам

GUM

Сент-Китс и Невис

KNA

Дания

DNK

Сент-Люсия

LCA

Демократическая Республика Конго

COD

Сербия и Черногория

SCG

Джибути

DJI

Сингапур

SGP

Доминика

DMA

Сирийская Арабская Республика

SYR

Доминиканская Республика

DOM

Словакия

SVK

Египет

EGY

Словения

SVN

Замбия

ZMB

Соединенное Королевство Великобритании



Западная Сахара

ESH

Британский (ое) - гражданин

GBR

Зимбабве

ZME

- гражданин зависимых территорий

GBD*

Израиль

ISR

- национал (заморские территории)

GBN*

Индия

IND

- гражданин заморских территорий

GBO*

Индонезия

IDN

- лицо, находящееся под защитой

GBP*

Иордания

JOR

- подданный

GBS*

Ирак

IRQ

Соединенные Штаты Америки

USA

Иран, Исламская Республика

IRN

Сомали

SOM

Ирландия

IRL

Соломоновы Острова

SLB

Исландия

ISL

Судан

SDN

Испания

ESP

Суринам

SUR

Италия

ITA

Сьерра-Леоне

SLE

Йемен

YEM

Таджикистан

TJK

Кабо-Верде

CPV

Таиланд

THA

Казахстан

KAZ

Тайвань, провинция Китая

TWN

Каймановы Острова

CYM

Тимор-Лесте

TLS

Камбоджа

KHM

Того

TGO

Камерун

CMR

Токелау

TKL

Канада

CAN

Тонга

TON

Катар

QAT

Тринидад и Тобаго

ТТО

Кения

KEN

Тувалу

TUV

Кипр

CYP

Тунис

TUN

Кирибати

KIR

Туркменистан

ТКМ

Китай

CHN

Турция

TUR

Кокосовые (Килинг) Острова

CCK

Уганда

UGA

Колумбия

COL

Узбекистан

UZB

Коморские острова

COM

Украина

UKR

Конго

COG

Уругвай

URY

Корейская Народно-Демократическая Республика

PRK

Фарерские Острова

FRO

Коста-Рика

CRI

Фиджи

FJI

Кот-д’Ивуар

CIV

Филиппины

PHL

Куба

CUB

Финляндия

FIN

Кувейт

KWT

Фолклендские (Мальвинские) Острова

FLK

Кыргызстан

KGZ

Франция

FRA

Лаосская Народно-Демократическая Республика

LAO

Франция, метрополия

FXX

Латвия

LVA

Французская Гвиана

GUF

Лесото

LSO

Французская Полинезия

PYF

Либерия

LBR

Французские южные территории

ATF

Ливан

LBN

Хорватия

HRV

Ливийская Арабская Джамахирия

LBY

Центральноафриканская Республика

CAF

Литва

LTU

Чад

TCD

Лихтенштейн

LIE

Чешская Республика

CZE

Люксембург

LUX

Чили

CHL

Маврикий

MUS

Швейцария

CHE

Мавритания

MRT

Швеция

SWE

Мадагаскар

MDG

Шри-Ланка

LKA

Майотта

MYT

Эквадор

ECU

Макао

MAC

Экваториальная Гвинея

GNQ

Македония

MKD

Эритрея

ERI

Малави

MW1

Эстония

EST

Малайзия

MYS

Эфиопия

ETH

Мали

MLI

Южная Африка

ZAF

Малые островные территории США

UMI

Южная Георгия и Южные Сандвичевы Острова

SGS

Мальдивы

MDV

Ямайка

JAM

Мальта

MLT

Япония

JPN

Марокко

MAR





Мартиника

MTQ





* Для государств, отмеченных звездочкой, имеются добавочные коды.

А.2 Коды для использования в удостоверении Организации Объединенных Наций

*UNO - обозначает Организацию Объединенных Наций или одного из ее сотрудников.

*UNA - обозначает специализированное учреждение Организации Объединенных Наций или одного из его сотрудников.

*UNK - обозначает жителя Косово, которому выданы проездные документы Временной администрацией Организации Объединенных Наций в рамках миссии в Косово (МООНК).

А.3 Коды для лиц с неустановленным гражданством

*ХХА - лицо без гражданства, как определено в статье 1 «Конвенции о положении лиц без гражданства», 1954 г.

*ХХВ - беженец, как определено в статье 1 «Конвенции о статусе беженцев», 1951 г. с изменением 1967 г.

*ХХС - беженец, отличный от беженца согласно коду ХХВ.

*ХХХ - лицо неустановленного гражданства, в отношении которого государство выдачи не считает необходимым указывать любой из вышеуказанных кодов: ХХА, ХХВ или ХХС, независимо от статуса данного лица. В данную категорию могут входить лица, которые не являются лицами без гражданства или беженцами, но их гражданство не установлено, и они юридически проживают в государстве выдачи.

Приложение Б

(обязательное)

Структура машиносчитываемых данных визы МСВ-А

Таблица Б.1 - Структура данных верхней машиносчитываемой строки

Позиция знаков в МСЗ (строка 1)

Номер поля в ЗВП

Элемент данных

Требования

Число знаков

1 - 2



Тип документа

Первым знаком является буква V, которая обозначает МСВ. Второй знак - знак-заполнитель (<)

2

3 - 5

1

Государство выдачи - Российская Федерация

RUS

3

6 - 44

10, 11

Имя

Имя состоит из основных и вторичных определителей, которые разделены двумя знаками-заполнителями («). Составные части основных или вторичных определителей разделяются одним знаком-заполнителем (<). Если имя состоит из одной части, оно помещается на позициях знаков основного определителя. Знаки-заполнители используются для заполнения неиспользованных позиций на строке

39 (Имя и заполнители)





Знаки пунктуации в имени

Внесение в МСЗ знаков пунктуации запрещено



Апострофы в имени

Отделенные друг от друга в зоне ЗВП компоненты фамилии или имя пишутся вместе без знака-заполнителя (<).

Например:

ЗВП: DARTAGNAN

МСЗ: DARTAGNAN

Дефис в имени

Дефис (-) в имени заменяется знаком-заполнителем (<)

Запятые

В тех случаях, когда запятая используется в ЗВП для разделения компонентов в имени, состоящем из двух частей, в этом случае она заменяется в МСЗ одним знаком-заполнителем (<), определители отделяются друг от друга двумя знаками-заполнителями (<<)

Приставки к имени

Приставки к имени (например, Sr. - старший) не вносятся в МСЗ

Заполнитель

Все неиспользованные позиции знаков необходимо заполнить знаками-заполнителями (<) до позиции 44

Сокращение фамилии

Если число знаков в фамилии и имени вместе с требующимися разделителями (знаки-заполнители) превышает число позиций имеющихся знаков для написания фамилии (т.е. 39), они сокращаются следующим образом:

- знаки исключаются из фамилии или имени до тех пор, пока не высвободятся три позиции знаков, вместо которых можно расположить два знака-заполнителя («) и первый знак первого компонента вторичного определителя. Последний знак (позиция 44) является алфавитным знаком (А - Z). Он указывает на то, что могло быть произведено сокращение

* Коды, отмеченные звездочкой, являются добавочными к кодам таблицы А.1.

Таблица Б.2 - Структура данных нижней машиносчитываемой строки

Позиция знаков в МСЗ (строка 2)

Номер поля в ЗВП

Элемент данных

Требования

Число знаков

1 - 9

07 или 13

Номер паспорта или документа

Любые специальные знаки или пробелы в номере паспорта, указанного в ЗВП, заменяются знаком-заполнителем (<). За номером следует знак-заполнитель (<), повторенный при необходимости до позиции 9

9

10



Контрольная цифра

См. приложение В

1

11 - 13

16

Гражданство

Используется код из приложения А настоящего стандарта

3

14 - 19

15

Дата рождения

Структурой является YYMMDD, где YY - год (2 позиции), ММ - месяц (2 позиции), DD - день (2 позиции). Если дата рождения неизвестна, то в соответствующие позиции следует ставить знак-заполнитель (<)

6

20



Контрольная цифра

См. приложение В

1

21

14

Пол

F - женский; М - мужской; < - не указан

1

22 - 27

5

Действительна до (дата)

Структурой является YYMMDD, где YY - год (2 позиции), ММ - месяц (2 позиции), DD - день (2 позиции)

6

28



Контрольная цифра

См. приложение В

1

29 - 44

Дополнительные элементы данных

При необходимости вносятся дополнительные данные. За последним знаком следует знак-заполнитель (<), повторенный при необходимости до позиции 44

16

Приложение В

(справочное)

Контрольные цифры в МСЗ визы

Структура данных нижней машиносчитываемой строки визы, приведенной в таблице Б. 2, предусматривает включение трех контрольных цифр (см. таблицу В.1).

Таблица В.1

Контрольная цифра

Позиции знака (нижняя строка МСЗ), используемые для расчета контрольной цифры

Позиция контрольной цифры (нижняя строка МСЗ)

Номер паспорта или визы

1 - 9

10

Дата рождения

14 - 19

20

Срок действия визы

22 - 27

28

В.1 Расчет контрольных цифр в МСЗ

Контрольные цифры рассчитывают по модулю 10 с постоянно повторяющейся весовой функцией 731 731 ... следующим образом:

В.1.1 Этап 1. Слева направо умножить каждую цифру соответствующего элемента цифровых данных на весовой показатель, стоящий в соответствующей последовательной позиции.

В.1.2 Этап 2. Сложить результаты каждого умножения.

В.1.3 Этап 3. Разделить полученную сумму на 10 (модуль).

В.1.4 Этап 4. Полученный остаток является контрольной цифрой.

В.1.5 Если номер не занимает все имеющиеся позиции знаков, в элементах данных для заполнения пустых позиций используется знак-заполнитель (<) и ему придается нулевое значение для расчета контрольной цифры.

В.1.6 Если расчет контрольных цифр применяется к элементам данных, содержащим знаки алфавита, знаки от А до Z имеют соответственно значения от 10 до 35:

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

В.1.7 Пример 1. Применение контрольной цифры в поле, предназначенном для написания дат

При использовании в качестве примера даты 27 июля 1952 года, представленной в цифровой форме согласно ГОСТ ИСО 8601, расчет проводится следующим образом:

Этап 4. Контрольная цифра равна остатку 3. Дату и контрольную цифру соответственно записывают как 5207273

В.1.8 Пример 2. Применение контрольной цифры в поле, предназначенном для написания номера документа

При использовании номера АВ2134 в качестве примера для кодирования, состоящего из 9 знаков поля установленной длины (например, номер паспорта), расчет проводится следующим образом:

Этап 4. Контрольная цифра равна остатку 5. Номер и его контрольную цифру соответственно записывают как АВ2134 <<< 5.

В.1.9 Для визы МСВ-А составную контрольную цифру не определяют.



Ключевые слова: машиносчитываемые проездные документы, машиносчитываемые визы, идентификационные карты







© 2013 Ёшкин Кот :-)
