СИСТЕМЫ АВТОМАТИЗАЦИИ



ОБЩИЕ ТРЕБОВАНИЯ К САПР

РМ4-246-91





ГПКИ «ПРОЕКТМОНТАЖАВТОМАТИКА»

1991



ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАН                                    ГПКИ «Проектмонтажавтоматика»

ИСПОЛНИТЕЛИ                                М.А. Чудинов, А.М. Гуров, Н.К. Гульдяшева



СИСТЕМЫ АВТОМАТИЗАЦИИ

ОБЩИЕ ТРЕБОВАНИЯ К САПР

РМ4-246-91

Введен впервые

Дата введения 01.03.92 г.

Настоящий руководящий материал (РМ) содержит основные требования к системам и подсистемам автоматизированного проектирования (САПР) систем автоматизации технологических процессов, инженерных систем и оборудования, а также рекомендации по их построению с позиций как разработчика проектной документации, так и ее потребителя-заказчика, монтажной организации, изготовителя щитовой продукции.

РМ ориентирован на применение разработчиками систем САПР (постановщиками задач и программистами), заказчиками и пользователями САПР, а также потребителями проектной документации, выполненной средствами САПР.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Настоящий РМ разработан на основе изучения имеющейся в институте информации о ряде программно-информационных комплексов САПР и опыта анализа и применения некоторых из этих систем.

1.2. САПР является средством значительного повышения производительности труда проектировщиков, и в последнее время в связи с появлением во многих проектных организациях персональных компьютеров, возросло число разработчиков САПР систем автоматизации (СА), появляются все новые комплексы, системы и технологические линии проектирования.

Настоящий РМ является попыткой выработки единых требований и подходов при постановке задач, разработке программно-информационных комплексов и функционировании САПР в целях получения потребителями более единообразной проектно-сметной документации (ПСД) с наименьшими отклонениями от действующих в настоящее время правил по ее содержанию и оформлению.

1.3. Основными требованиями к САПР СА являются:

1) технологичность комплексов, подсистем, систем линий проектирования;

2) более полное выполнение требований нормативных документов, пособий и т.п. НТД по составу, содержанию и оформлению проектной документации за счет исключения субъективного толкования этих требований различными разработчиками ПСД;

3) сохранение или расширение в проектной документации, выполненной средствами САПР, объема приводимой в ней информации по проектируемым СА, техническим средствам и способам выполнения монтажа средств и проводок.

1.4. Создание и внедрение САПР должно обеспечивать:

сокращение трудоемкости проектирования, повышение производительности труда, снижение себестоимости проектных работ;

повышение качества проектной документации, глубины ее проработки за счет применения методов оптимизации проектных решений, сравнения их вариантов (многовариантное проектирование);

сокращение количества типов и модификаций применяемой аппаратуры, материалов, монтажных изделий;

увеличение объема информации в проектной документации для монтажных организаций и заводов-изготовителей;

сокращение сроков подготовки выполнения монтажных и наладочных работ;

повышение уровня индустриализации монтажных работ;

снижение расхода монтажных материалов и изделий при производстве монтажных работ.

1.5. Требования и рекомендации настоящего РМ, в основном, ориентированы на задачи САПР СА, решаемые на базе современных технических средств - персональных компьютеров, в наибольшей степени отвечающих основным требованиям САПР и позволяющих внедрить в практику проектирования современную информационную технологию.

1.6. Достаточно сложным вопросом является оценка возможностей предлагаемых разработчиками систем и подсистем САПР.

В настоящее время такая оценка в большинстве случаев осуществляется экспертным методом. Наиболее достоверным способом оценки возможностей САПР является постановка экспертом собственного контрольного примера, с помощью которого возможна не только оценка технологических возможностей САПР, но и методов оптимизации проектных решений. Особенно сложно дать такую оценку табличным документам, выполняемым взамен графических. В этих целях рекомендуется табличные документы, полученные при постановке контрольного примера, изобразить графически и на чертеже наглядно отразить неоптимальные решения.

2. РЕКОМЕНДАЦИИ ПО ТЕХНОЛОГИИ ФУНКЦИОНИРОВАНИЯ САПР

2.1. Создание успешно функционирующей САПР СА зависит от двух основных моментов:

качественной постановки задачи;

объема, достоверности и своевременной корректировки информационного обеспечения систем и подсистем САПР.

В настоящем разделе приведены рекомендации по технологии автоматизированного проектирования СА. Требования и рекомендации по информационному обеспечению приведены в разделе 4.

2.2. Основной сложностью постановки задач является отсутствие в НТД и литературе полного и достоверного описания технологии разработки СА, как в целом, так и отдельных проектных документов. В результате решение вопросов постановки задач полностью зависит от опыта, квалификации и интуиции специалистов, привлеченных к их решению.

2.3. Основными требованиями и рекомендациями при создании САПР СА должны являться:

стремление к комплексности решаемых технологических операций вводимыми в проектной организации задачами подсистемами и системами САПР;

обеспечение сокращения трудозатрат проектировщика при вводе информации в ЭВМ.

С учетом изложенного предпочтение при создании САПР СА должно отдаваться технологическим линиям проектирования (ТЛП), в которых информация, полученная при автоматизированной разработке начальных документов ТЛП, принимается автоматически для разработки последующих.

Примером может служить ТЛП САПР-АЛЬФА, в которой информация, полученная при автоматизированном проектировании принципиальных электрических схем, автоматически анализируется и подготавливается для использования в задачах автоматизированного проектирования чертежей общих видов щитов и пультов и далее - таблиц соединений и подключения проводок в щитах и пультах.

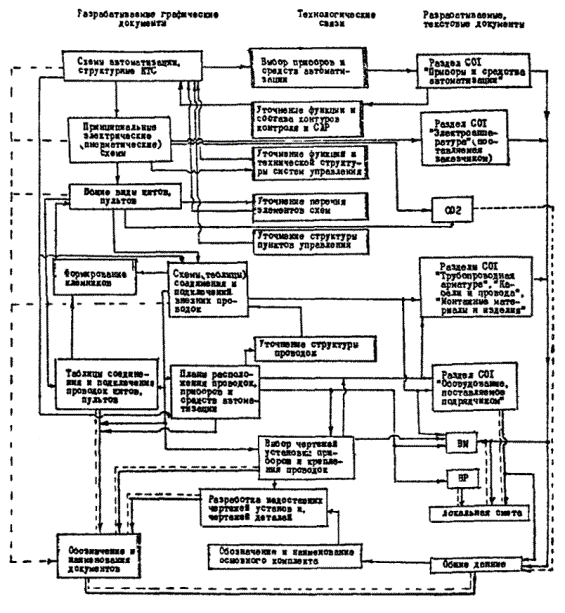

2.4. Общая технологическая схема традиционного проектирования приведена на чертеже. Желательно при функционировании САПР сохранить общую технологию и существующие обратные связи.

ОБЩАЯ ТЕХНОЛОГИЯ ПРОЕКТИРОВАНИЯ СА

2.5. Принципиальным несовершенством большинства известных САПР СА является фактическое игнорирование постановщиками задач и программистами наличия большого числа обратных связей.

Ниже приведены рекомендации, выполнение которых позволит при создании САПР СА полнее учесть ряд особенностей технологии проектирования СА.

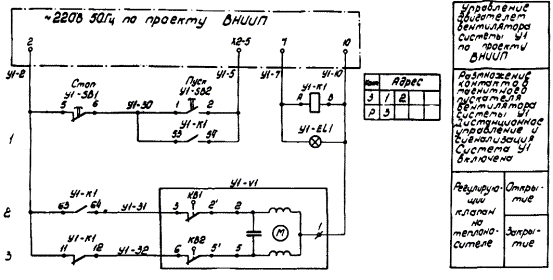

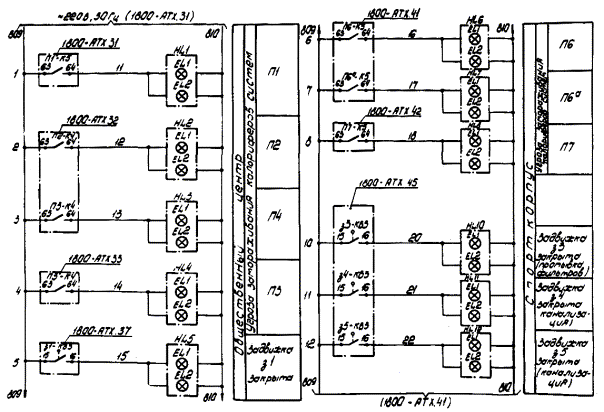

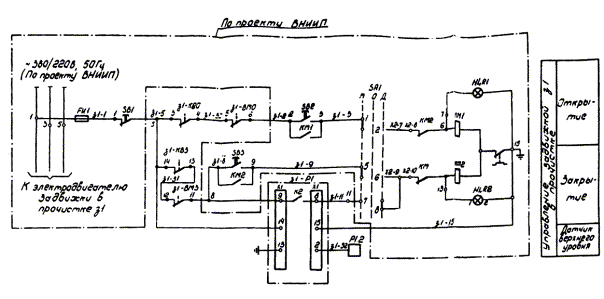

2.6. Очень часто в рабочей документации ведущую роль занимают принципиальные электрические схемы управления, контроля, регулирования, сигнализации и питания. Это объясняется следующими факторами:

1) при разработке принципиальных электрических схем определяются или конкретизируются все основные идеи СА;

2) принципиальные электрические схемы являются основой технических решений и источником информация при разработке многих документов:

чертежей общих видов (или сборочных и электромонтажных чертежей) щитов, пультов, стоек, стативов, мнемосхем и т.п. конструктивов;

таблиц соединений и подключения, монтажных схем и др. аналогичной документации для конструктивов;

схем соединений и подключения (электрических, общих, внешних соединений и т.д.);

спецификаций и ведомостей покупных изделий;

методик проверки на функционирование и т.д.;

3) полнота и тщательность проработки принципиальных электрических схем влияет на качество всей разработанной на их основе документации;

4) значительная трудоемкость их разработки, что приводит к наиболее значительным временным затратам.

2.7. При автоматизированной разработке принципиальных электрических схем необходимо учитывать следующие «обратные связи»:

1) включение в схему дополнительных промежуточных реле или изменение модификаций реле из-за недостаточного количества контактов (т.е. на схеме задействовано больше контактов, чем в выбранной спецификации);

2) ошибки и сбои в маркировках проводов и буквенно-позиционных обозначений аппаратов и их элементов;

3) корректировки перечней аппаратуры из-за неправильного распределения аппаратуры по конструктивам, в результате чего некоторые из них оказываются перенасыщенными, а другие - более свободными;

4) корректировка номеров выводов аппаратов с целью оптимального выполнения перемычек на аппаратуре.

2.8. Подобные «обратные связи» существуют также при разработке схем внешних проводок и чертежей расположения оборудования и проводок. Что касается схем соединений и подключения внешних проводок, то для их окончательного оформления требуется в процессе разработки щитов и других конструктивов определить клеммники, после чего кабели можно изобразить подключенными к клеммам конструктива. При этом обнаруживаются и исправляются ошибки в маркировках жил кабелей, появляется необходимость перегруппировок кабелей и т.п.

Большое количество технологических связей появляется при разработке таблиц соединений и подключения в щитах со схемой соединений и подключения внешних проводок для измерительных цепей, которые не изображаются на принципиальных электрических схемах. Для этих цепей маркировка проставляется на схеме соединений внешних электрических проводок в порядке их изображения на этой схеме. При этом схема соединений внешних проводок является для разработчика документации на щиты единственным источником информации об адресах подключения этих проводок.

Эти принципы желательно сохранить при решении задач САПР с тем, чтобы для подобных целей эти связи не приходилось бы изображать на принципиальных электрических схемах.

Наиболее взаимосвязанными являются технологические процессы разработки схем соединений внешних проводок и чертежей (планов и разрезов) расположения оборудования и проводок. Направление прокладки трассы оказывает решающее значение на структуру схем соединений. При этом практически любое изменение направления трассы может привести к коренному изменению схемы.

Среди проектных операций, от реализации которых зависит окончательный выпуск нескольких документов, следует отметить операцию по формированию выходных устройств щитов - сборок клеммных зажимов, штепсельных разъемов и т.п. Эта операция является граничной при разработке документации для монтажа электропроводок внутри актов и внешних проводок, она должна удовлетворять требованиям соблюдения наикратчайших расстояний внутри щитов и в целях снижения отходов - минимальной длины разделки кабеля, оптимального объединения цепей в многожильные кабели и др.

2.9. В целях учета всего многообразия обратных связей представляется целесообразным всю информацию о разработанной ПСД сохранять в оперативной памяти ЭВМ. Это позволит обращаться к любому документу в любой момент, необходимый для его корректировки по результатам разработки последующих документов. Вид документа (текстовой или графический) при этом не имеет значения.

Особо следует также подчеркнуть еще один аспект вопроса создания САПР: она должна обеспечить автоматическое внесение изменений в весь комплект документации при внесении какого-либо изменения в любой документ проекта, особенно в принципиальную электрическую схему.

2.10. При автоматизированном проектировании любого графического документа желательно более полно использовать всю информацию, вводимую и получаемую после его разработки, для автоматизации процесса проектирования. В том числе необходимо использовать информацию, приводимую в поясняющих надписях в графической документации.

Например, сведения, содержащиеся в поясняющих надписях к принципиальным электрическим схемам, следует использовать для составления текста надписей для рамок и табло, а к принципиальным схемам электропитания - для определения мест установки приборов, расчета тока плавких вставок, определения суммарной мощности электропитания систем автоматизации.

2.11. Учитывая ориентацию требований данного РМ на персональные компьютеры, основой для технологии автоматизированного проектирования рекомендуется диалоговый режим функционирования САПР. В полностью автоматизированном режиме рекомендуется разрабатывать следующую проектную документацию:

таблицы соединений и подключения внешних электрических проводок (по разработанной в диалоге структуре проводок);

таблицы соединения и подключения электрических проводок в щитах и пультах;

подразделы СО1: электроаппаратура, трубопроводная арматура, кабели и провода, монтажные материалы и изделия;

раздел СО1 «Оборудование, поставляемое подрядчиком»;

ведомость потребности в материалах;

ведомость объемов монтажных работ;

локальную смету;

спецификацию щитов и пультов СО2.

Составление указанных документов реально может быть автоматизировано по принципам выборки и сортировки информации по результатам автоматизированной разработки всей остальной рабочей документации.

2.12. При создании САПР СА необходимо учитывать, что возможности свободного выбора приборов и аппаратов из имеющихся в базах данных, как правило, ограничены коньюнктурными соображениями, например, возможностями завода-изготовителя укомплектовать щиты и пульты теми или иными аппаратами. Поэтому в реальном проектировании разработчика СА, чтобы избежать необходимости корректировки выпущенной документации, зачастую стремятся выяснить у изготовителя наличие у него типажа аппаратов и под этот типаж подогнать принципиальные схемы и компоновки щитов.

2.13. Исходные данные должны составляться в минимально необходимом объеме, иметь простые формы представления и не увеличивать трудоемкости разработки проектной документации. Они должны быть, по возможности, общими для решения ряда задач (т.е. использоваться многократно).

2.14. Данные по основным надписям, приведенные ниже, должны быть общими для выполнения всей рабочей документации:

наименование объекта строительства (завода или др. предприятия);

наименование объекта по генплану (здания, сооружения);

наименование автоматизируемого процесса (технология, сантехническая установка и т.д.) - при необходимости;

наименование организации-разработчика;

обозначение основного комплекта;

фамилии основных исполнителей проекта.

2.15. Выводимые на экран монитора команды и подсказки должны быть достаточно четкими и ясными, понятными проектировщику без дополнительных пояснений, легко запоминающимися, чтобы сократить количество обращений к эксплуатационной документации.

В этих целях разработчикам программ необходимо в большей степени использовать терминологию проектирования СА.

3. ТРЕБОВАНИЯ К ПРОЕКТНОЙ ДОКУМЕНТАЦИИ СА, ВЫПОЛНЕННОЙ ТЕХНИЧЕСКИМИ СРЕДСТВАМИ САПР

3.1. Содержание документов, формы их выполнения и правила их оформления в целом должны отвечать требованиям РМ4-59 и указанных в нем (таблица 1) НТД по разработке конкретных документов.

В данном разделе приведены дополнительные требования, вытекающие из особенностей технических средств САПР.

3.2. Основной комплект рабочих чертежей СА при автоматизированном проектировании рекомендуется выполнять, как правило, отдельными документами (РТМ 36.22.7).

3.3. Текстовые документы рекомендуется, как правило, выполнять при помощи алфавитно-цифровых печатающих устройств (АЦПУ) независимо от того, применялись ли для их синтеза персональные компьютеры или нет. При этом форматы документов определяются по рекомендациям ГОСТ 2.004, а основные надписи выполняются по ГОСТ 21.103 с учетом рекомендаций ГОСТ 2.004.

3.4. При определении размеров информационного поля документа должны максимально использоваться поля формата бумажной ленты. При размещении двух страниц формата А4 с вертикальным полем подшивки на бумажной ленте шириной формата А3 между ними следует предусмотреть интервал размером не менее двух разрядов печати. Лист, содержащий две страницы формата А4, допускается не разрезать.

3.5. При наличии на чертеже табличных (перечней элементов, спецификаций, таблиц применимости, надписей в рамках и т.п.) и иных текстовых элементов, имеющих объем более половины листа формата А4, их рекомендуется выполнять последующими листами документа на листах формата А4 (или А3) с помощью АЦПУ.

3.6. При автоматизированном выполнении документа «Общие данные» его следует оформлять на листах формата А4 или А3 с учетом форм и рекомендаций, приведенных в РМ4-59.

3.7. Размеры граф текстовых документов (спецификации оборудования СО, ведомостей потребности в материалах ВМ, ведомостей объемов монтажных работ ВР, смет), а также ведомостей и перечней документа «Общие данные», таблиц графических документов по п. 3.5 принимают с учетом размеров форматов по ГОСТ 2.004 и содержащихся в нем рекомендаций по размерам граф текстовой конструкторской документации.

При необходимости допускаются также и другие отклонения от установленных НТД размеров граф в данной документации в целях более рационального использования площади документа, увеличивая размеры граф при большом объеме помещаемой в них информации за счет менее заполняемых.

3.8. Табличные формы, расположенные вдоль длинной стороны листа формата А4, допускается увеличивать до формата А3 (например, формы локальных смет).

3.9. Содержание документов и формы их выполнения, выпускаемых по рекомендациям раздела 5 настоящего РМ, должно быть согласовано с ГПКИ «Проекмонтажавтоматика», а при необходимости и по представлению института - с ассоциацией «Монтажавтоматика».

3.10. Дополнительные требования и рекомендации по выполнению отдельных видов проектных документов СА с помощью средств САПР приведены также в следующих НТД:

РМ4-107 с изм. 1; РМ4-6 ч. 3 с изм. 1; РМ4-206 с изм. 1.

3.11. Выпущенные с помощью технических средств САПР текстовые и графические документы, входящие в состав рабочей документации СА, должны быть четкими, позволять снятие четких копий на имеющейся у разработчиков множительной технике, которые не затрудняли бы их чтение в условиях недостаточной освещенности строительных площадок.

Рекомендуется применять шрифт для нанесения надписей на чертежах высотой не менее 3,5 мм.

4. РЕКОМЕНДАЦИИ ПО ИНФОРМАЦИОННОМУ ОБЕСПЕЧЕНИЮ САПР СА

4.1. Информационное обеспечение САПР СА включает нормативную и справочную информацию (НСИ). Нормативная информация содержит требования основных НТД по проектированию: формы документов и основных надписей, стандартные условные графические и буквенно-цифровые позиционные обозначения, формулы и номограммы расчетов и т.п.

Справочная информация содержит сведения о применяемых при автоматизации технических средствах: типы, наименования и модификации, технические характеристики.

4.2. Нормативная информация, как правило, является наиболее стабильной, изменяется реже, по мере внесения изменений в государственные и отраслевые нормативные документы.

4.3. Справочная информация подвержена практически ежегодному изменению в результате частой смены изготовителями приборостроительной, электротехнической и электронной продукции, являющейся основой проектируемых СА. В ряде случаев эти изменения приводят к изменениям в НТД: в номенклатуру изделий, поставляемых комплектно со щитовой продукцией, в типовые чертежи установки приборов и т.п.

4.4. Достоверность и полнота сведений нормативно-справочной информации САПР существенно влияет на качество выпускаемой с ее помощью рабочей документации СА. Поэтому организации, эксплуатирующие САПР, обязаны отслеживать и своевременно корректировать НСИ.

4.5. Нормативная информация, в основном, может быть жестко привязана к комплексам САПР, позволяющим выполнять разработку конкретного проектного документа.

Справочная информация используется выборочно: для разработки разных проектных документов необходима разная информация по одному и тому же прибору, аппарату или другому какому-либо изделию. В связи с указанным эту информацию целесообразно записывать в разных, соответственно с ее использованием, комплексах САПР. Связь информационных массивов различных комплексов должна обеспечиваться через обозначение типа изделия.

4.6. Желательно обеспечить ускорение поиска информации при выборе изделий в режиме диалога. Одним из методов может быть такое секционирование массивов информации (построение структур баз данных), при которых информация, не требующаяся для данного объекта, вообще не выводилась на экран монитора.

Критерием для «отсекания» ненужной в данный момент информации могут служить:

1) климатическое исполнение изделий. Так, для объектов, строящихся в стране, не предлагались бы экспортные и тропические исполнения;

2) взрыво- и пожароопасность объекта. При этом следует:

для объектов с нормальными условиями эксплуатации не выводить информацию по взрывозащищенным и искробезопасным исполнениям и модификациям приборов;

для объектов (помещений и установок) взрыво- и пожароопасных не выводить информацию об изделиях, которые в этих условиях применять не допускается.

Одновременно с этим должна быть обеспечена возможность вызова пользователю любой информации по его требованию.

5. РЕКОМЕНДАЦИИ ПО РАСШИРЕНИЮ ОБЪЕМА ИНФОРМАЦИИ В ПРОЕКТНОЙ ДОКУМЕНТАЦИИ, ВЫПОЛНЯЕМОЙ СРЕДСТВАМИ САПР

5.1. Предложения данного раздела разработаны в интересах трех потребителей проектной документации: изготовителей щитов и пультов; исполнителей работ по монтажу средств автоматизации; пуско-наладочного персонала.

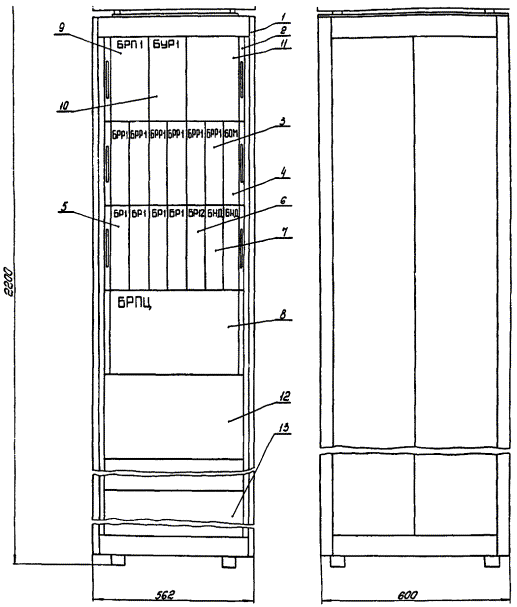

5.2. Изготовителям щитов и пультов направляется следующая основная документация:

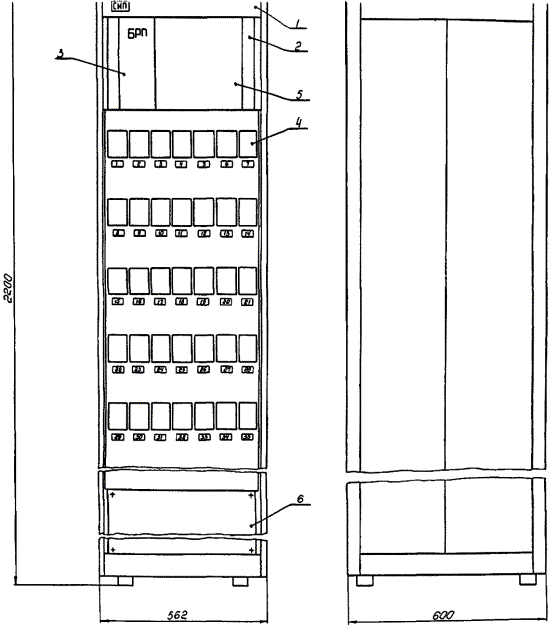

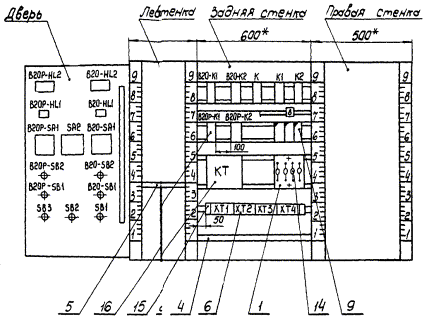

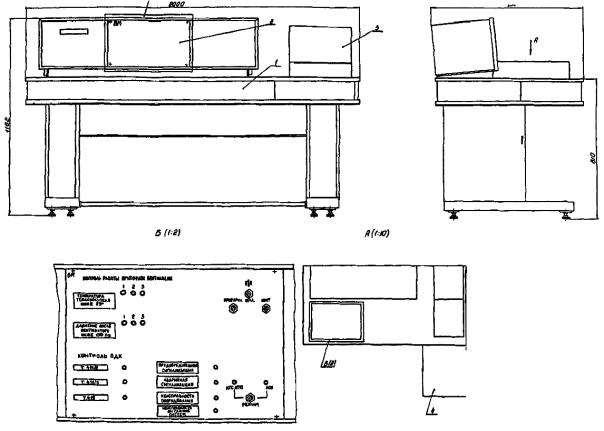

общие виды щитов и пультов;

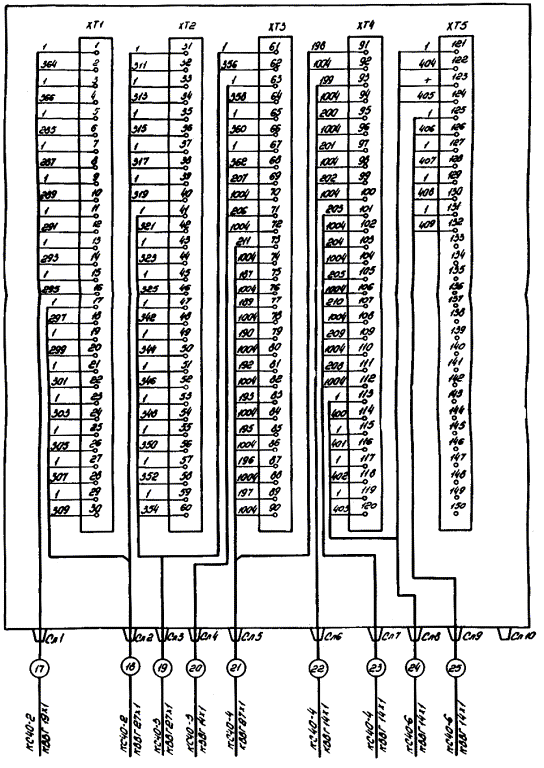

таблицы соединений и подключения проводок в щитах и пультах;

спецификация щитов (СО2).

5.3. В процессе подготовки документации изготовители разрабатывают дополнительно следующую документацию:

поставочные заказные спецификации (по формам, установленным изготовителем);

отгрузочную документацию;

калькуляцию стоимости щита.

Эта документация содержит в подавляющем большинстве сведения, имеющиеся в проектной документации, и может быть получена в системах САПР путем сортировки этих сведений и незначительного дополнения НСИ.

5.4. Кроме того, при подготовке документации к производству осуществляют:

изображение на чертеже общего вида вырезов под приборы и аппараты;

корректировку документации при замене комплектующих аппаратов;

автоматизацию выпуска маркировочных бирок, табличек, надписей в рамках.

Эти операции достаточно просто автоматизируются и могут быть решены при создании или совершенствовании соответствующих комплексов САПР. При этом задача корректировки может быть решена как вариант внесения изменений в проектную документацию по рекомендациям п. 2.9 данного РМ.

5.5. Наиболее существенным изменением в реальном повышении производительности труда при изготовлении щитов и пультов является разработка чертежей жгутов проводов по требованиям ГОСТ 2.413.

5.6. Для организаций, выполняющих работы по монтажу средств автоматизации, при автоматизированной разработке рабочей документации имеется возможность выполнить ряд документов ППР, воспользовавшись методами полученной при проектировании информации для ее вывода на устройства АЦПУ (или экран монитора), в другой форме.

На основе анализа состава и содержания проектной документации по требованиям действующих НТД и документации ППР по требованиям ВСН 161 в таблице настоящего РМ приведен состав документов ППР и их информационная база в рабочей документации СА.

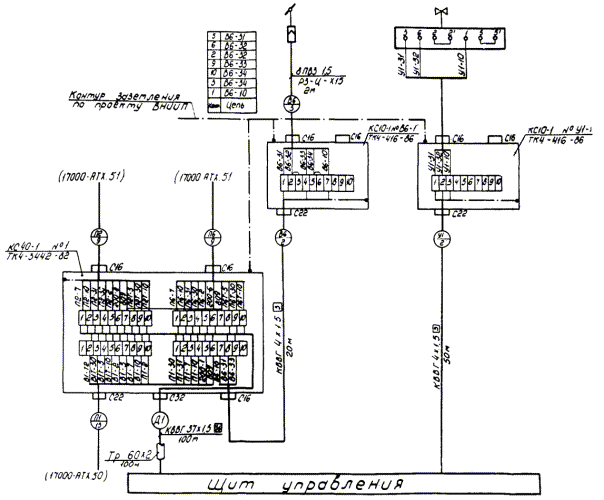

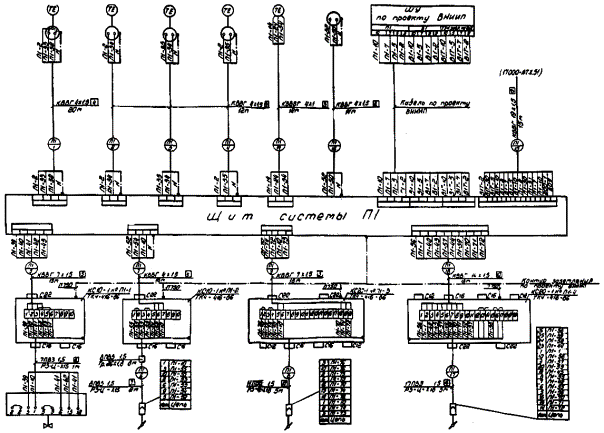

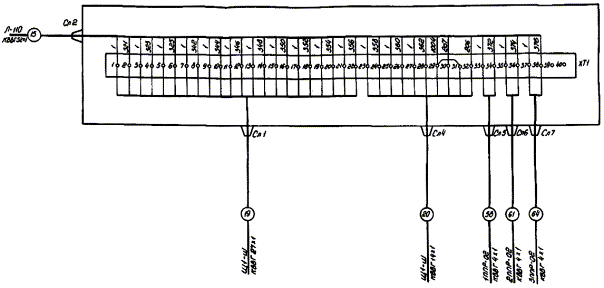

5.7. При автоматизированной разработке схем соединений и подключения внешних проводок следует дополнительно выпускать:

ведомость заготовки кабелей, содержащую все сведения, необходимые для заготовки и маркировки кабелей для всего проекта;

ведомость заготовки проводов, содержащую все сведения, необходимые для заготовки и маркировки отдельных проводов и жгутов, проводов для всего проекта.

Таблица

Наименование документа

Наименование документа рабочей документации (исходные данные для составления документов ППР)

1. Ведомость физических объемов

Ведомость объемов строительных и монтажных работ (ВР)

графы 1, 3, 4, 5, 6, 7, 8, 9

2. График монтажа смежными организациями закладных деталей, отборных устройств и первичных приборов на технологическом оборудовании и трубопроводах

Перечень закладных конструкций первичных приборов и средств автоматизации, размещаемых на технологическом, санитарно-техническом и другом оборудовании и трубопроводах

графы 1, 3, 4, 5, 6, 7, 8, 9

3. График поставки на МЗМ и объект монтажных изделий НПО МА, НПО ЭМ и НПО УЭМ

Спецификация оборудования (СО и СО1).

Раздел «Оборудование, поставляемое подрядчиком», подраздел «Серийные изделия»

графы 2, 3, 4, 9

4. График поставки на МЗМ и объект материалов и изделий генподрядчика и заказчика

СО и СО1

Раздел «Оборудование, поставляемое заказчиком», подраздел «Материалы и монтажные изделия»

графы 2, 3, 4, 9

Ведомость потребности в материалах (ВМ)

графы 2, 4, 7

5. График поставки на объект изделий МЗМ

СО и СО1

Раздел «Оборудование, поставляемое подрядчиком», подраздел «Изделия индивидуального изготовления»

графы 2, 3, 4, 9

6. График поставки на МЗМ и объект приборов и средств автоматизации, поставляемых заказчиком

То же.

подраздел «Приборы и средства автоматизации»

графы 1, 2, 3, 4, 9

7. График поставки щитов на МЗМ и объект

СО подраздел «Щиты и пульты» или СО2

графы 2, 3, 4, 9

8. Ведомость заготовки кабелей

Схемы внешних электрических и трубных проводок (журнал электрических и трубных проводок), план расположения оборудования и проводок

9. Ведомость заготовки проводов

То же

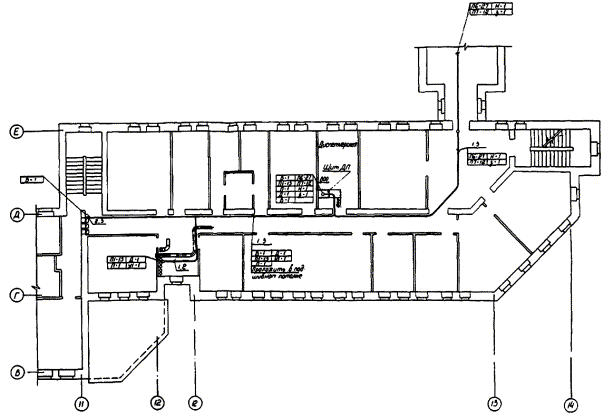

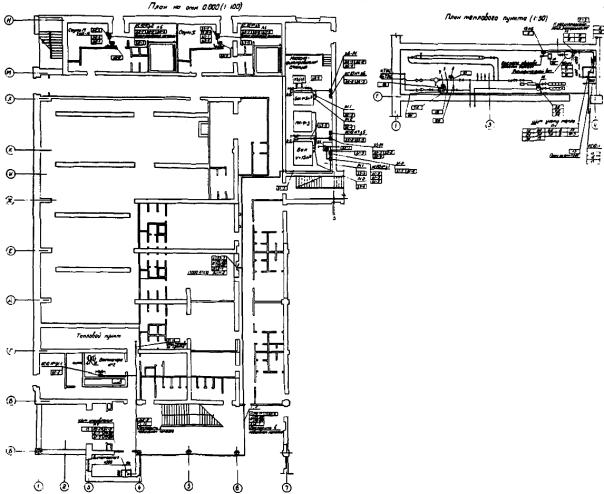

5.8. При автоматизированной разработке планов следует дополнительно выпускать:

чертежи расположения отверстий в протяжных коробках;

чертежи расположения сальников (вводов) в соединительных коробках.

5.9. Пусконаладочные организации заинтересованы в получении следующей дополнительной документации:

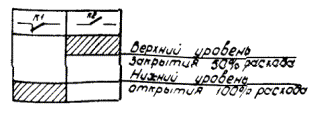

таблица функционирования принципиальных электрических схем управления и сигнализации (выполняемая оператором операция - результат);

схема подключения иммитаторов к щитам и пультам;

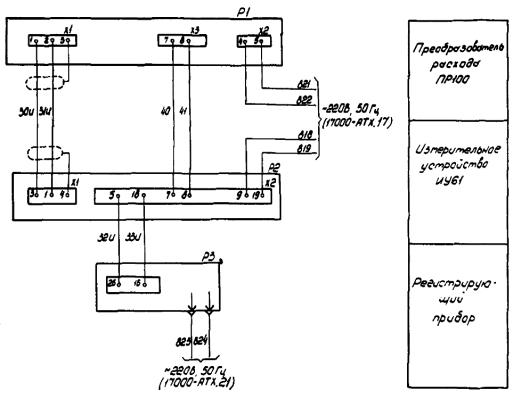

электрические схемы контуров контроля и автоматического регулирования, в которых прослеживалось бы прохождение сигнала через все промежуточные соединительные устройства (вторичный прибор - клеммник щита - клеммный щит - соединительная коробка - первичный преобразователь).

Первые два документа могут являться производными документами таких систем САПР, в которых осуществляется логический анализ разработанных принципиальных электрических схем. В настоящее время достоверной информации о создании систем САПР с такими функциями не имеется.

В том случае, если разработчики САПР проявят интерес к такой проблеме, могут быть разработаны формы соответствующей документации.

Создание электрических схем контуров в САПР возможно, так как вся необходимая для этой цели информация при проектировании СА имеется.

5.10. Передача информации, необходимой монтажной организации, может производиться:

1) в виде окончательного или предварительного документа ППР;

2) на машинных носителях (перфолентах, гибких дисках).

5.11. В случае передачи монтажным организациям информации на машинных носителях, в документации на бумажных носителях допускается не приводить сведения, которые не требуются заказчику для заказа оборудования, контроля за ходом монтажных работ и для расчета с монтажными организациями за выполненные работы, а также при эксплуатации СА.

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, таблицы, приложения

ГОСТ 2.004-88

3.3, 3.7, 3.8

ГОСТ 2.413-72

5.5

ГОСТ 21.103-78

3.3

РМ4-6-81 ч. III

3.10

РМ4-59-91

3.1, 3.6

РМ4-107-82 с изм. 1

3.10

РМ4-206-89 с изм. 1

3.10

РТМ 36.22.7-89

3.2

ВСН 151-82

5.6

ОБРАЗЕЦ ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ СИСТЕМ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Об. 92 СА ч. 1

Основной комплект рабочих чертежей

1992

Образец выполнения рабочей документации систем автоматизации технологических процессов 0б.92 СА ч. 1 «Основной комплект рабочих чертежей» УДК681.51.001.63(083.133) разработан взамен 0б.91 ч. I в соответствии с требованиями действующих на 01.03.92 стандартов системы проектной документации для строительства (СПДС). Образец доработан и откорректирован по поступившим замечаниям.

В связи с введением в действие с 01.12.91 РМ4-59-91 (Пособие к РТМ 36.22.7) «Указания по оформлению и комплектованию рабочей документации» в 0б.92 СА ч. 1 произошли изменения в части обозначения документов, оформления обложек (наклеек), титульных листов, ведомостей документов папок, общих данных. Документ «Ведомость альбомов» аннулирован, «Ведомость документов альбома» переименован в «Ведомость документов папки».

Раздел 3 дополнен дополнительными образцами и содержит основной набор схем и текстовых документов из практики проектирования систем автоматизации технологических процессов: схемы структурные, автоматизации, электрические принципиальные питания, управления, регулирования и измерения расхода, давления, температуры; аварийной сигнализации, схемы внешних проводок и подключения; планы установки и расположения оборудования.

Дан состав рабочей документации и перечни нормативно-технических документов (НТД), необходимых для разработки каждого вида документа.

Для инженерно-технических работников проектно-конструкторских и технологических организаций, монтажных организаций, служб КИПиА предприятий.

Образец разработан авторским коллективом специалистов проектировщиков под ред. Ю.И. Сердобинцева (ГПКИ «Проектмонтажавтоматика»).

Образец выполнения рабочей документации состоит из двух частей. Часть 2 «Прилагаемые документы и документация для заказа и изготовления щитов и пультов» издается отдельной книгой.

1. ОБЩИЕ ПОЛОЖЕНИЯ

Образец выполнения рабочих документов систем автоматизации технологических процессов 0б.92 СА разработан взамен 0б.91 в соответствии с требованиями действующих на 01.03.92 стандартов СПДС и нормативно-технических материалов ГПКИ «Проектмонтажавтоматика» - головной организации в этой области.

Разработка данного образца вызвана тем, что за последнее время произошли большие изменения стандартов СПДС и содержит рекомендации по составу, обозначению, общим требованиям к содержанию и правилам оформления документации автоматизации технологических процессов (АТП) и систем автоматизации объектов для строительства во всех отраслях народного хозяйства.

Образцы необходимы для применения в качестве пособия при разработке проектной документации и с целью иллюстрации ее выполнения, оформления и комплектования. Их использование способствует: созданию единообразия в выполнении документации; наиболее полному отражению в ней необходимой информации; однозначному толкованию требований стандартов и других нормативных документов. Образцы могут использоваться для обучения производственного персонала.

Образцы являются примером оформления и комплектования проектно-сметной документации, служить справочным пособием по выбору оборудования и материалов не могут.

В основе разработки образца принят набор различных, и не связанных между собой, самостоятельных проектных документов, которые не привязаны к конкретному объекту, что позволяет достаточно полно проиллюстрировать оформление документации с различными принципиальными техническими решениями для сложных и простых объектов автоматизации.

В образцах приведены обозначения рабочей документации с учетом действующих в настоящее время в НТД.

Организациям, проектирующим системы автоматизации, рекомендуется руководствоваться РТМ 36.22.7 «Системы автоматизации технологических процессов. Основные требования к рабочей документации» и пособием к нему РМ4-59 «Указания по оформлению и комплектованию рабочей документации», в материалах которых основной комплект рабочих чертежей рекомендуется оформлять отдельными документами с присвоением им марки основного комплекта с добавлением через точку порядкового номера документа, обозначаемого арабскими цифрами.

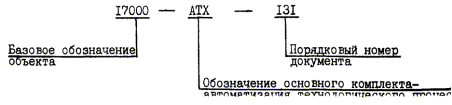

Пример. Общим данным по рабочим чертежам присваивают обозначения АТХ1.1, схеме автоматизации АТХ1.14 и т.д.

Состав основного комплекта рабочей документации АТП выполнен с учетом требований стандартов СПДС. Подробные рекомендации по содержанию и оформлению каждого документа приведены в НТД и пособиях, указанных в таблице.

Наименование документа

Обозначение НТД, по которому выполняют документы

Основной комплект рабочих чертежей

ГОСТ 21.101; РТМ 36.22.7

1. Общие данные по рабочим чертежам:

ГОСТ 21.102; РМ4-59

1) ведомость рабочих чертежей основного комплекта

РТМ 36.22.7; ГОСТ 21.102

2) ведомость ссылочных и прилагаемых документов

То же

3) перечень видов работ, для которых необходимо составление актов освидетельствования скрытых работ

СНиП 1.02.01

4) исходные данные и результаты расчетов не поставляемых промышленностью сужающих устройств

РТМ 36.22.7

5) исходные данные и результаты расчетов регулирующих органов

То же

6) перечень закладных конструкций, первичных приборов и средств автоматизации, размещенных на технологическом, санитарно-техническом и другом оборудовании и трубопроводах

РТМ 25.298, ч. 1; РТМ 36.22.7

7) условные обозначения (не предусмотренные стандартами)

РТМ 36.22.7

8) общие указания

То же

2. Схема автоматизации

ГОСТ 24.302; ГОСТ 34.201; РД 50-34.698; РТМ 36.22.7

3. Схемы структурные:



1) контуров контроля и управления

РМ4-2; РТМ 36.22.7

2) комплекса технических средств (КТС)

ГОСТ 24.302; ГОСТ 34.201; РД 50-34.698; РТМ 36.22.7; СТП 1407863-31

4. Схемы принципиальные (управления, регулирования, сигнализации и питания):

ГОСТ 24.302; ГОСТ 34.201; РД 50-34.698; РТМ 36.22.7

1) электрические

РМ4-106

2) пневматические

РМ4-59

5. Схемы (таблицы) соединений и подключения внешних проводок

ГОСТ 24.302; ГОСТ 34.201; РД 50-34.698; РМ4-6, ч. III; РТМ 36.22.7

6. Планы (чертежи) расположения оборудования и проводок

ГОСТ 24.302; РД 50-34.698; РМ4-6, ч. III; РТМ 36.22.7

7. Монтажный чертеж (установка приборов и средств автоматизации)

ГОСТ 34.201; РД 50.34.698; РМ4-59; РТМ 36.22.7

Рабочую документацию рекомендуется направлять заказчику россыпью, помещая документы в папку. Рабочую документацию объемом более 200 листов формата А4 следует комплектовать в две папки - в одну помещают основной комплект рабочих чертежей в соответствии с ведомостью рабочих чертежей основного комплекта, в другую прилагаемые документы в соответствии с ведомостью ссылочных и прилагаемых документов. Текстовые документы сшивают в тетради. В этом случае папки должны иметь обложки (наклейки).

Варианты выполнения обложек (наклеек) в зависимости от комплектования документов приведены в образцах.

Отдельной папкой комплектуется по ведомости документов папки документация для заказа и изготовления щитов и пультов, копии документов которых переплетаются.

2. ОБРАЗЦЫ ВЫПОЛНЕНИЯ ОБЛОЖКИ (НАКЛЕЙКИ), ТИТУЛЬНОГО ЛИСТА И ВЕДОМОСТИ ДОКУМЕНТОВ ПАПКИ

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Основной комплект рабочих чертежей
и прилагаемые документы

Папка 1

Всего папок 2

1992

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Основной комплект рабочих чертежей

Папка 1

Всего папок 3

1992

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Прилагаемые документы

Папка 2

1992

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Документация для заказа и изготовления
щитов и пультов

Папка 3

1992

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Документация для заказа и изготовления
щитов и пультов

Папка 3.1

Всего папок 10

Главный инженер

Подпись

Дата

Н.А. Кузнецов

Начальник отдела

Подпись

Дата

Б.Н. Комаров

Главный инженер проекта

Подпись

Дата

В.К. Кондратьев

1992

Проектный институт «Промавтоматика»

ПЕТРОВСКИЙ СЕРНЫЙ ЗАВОД

ПРОИЗВОДСТВЕННЫЙ КОРПУС

АВТОМАТИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ
ПРОЦЕССОВ

Рабочая документация
17000-АТХ

Документация для заказа и изготовления
щитов и пультов

Папка 3.2

1992

Обозначение

Наименование

Кол. листов

17000-АТХ.003.2

Ведомость документов папки 3.2

2

17000-АТХ.003.3

Ведомость документов папки 3.3

3

17000-АТХ.003.4

Ведомость документов папки 3.4

4

17000-АТХ.003.5

Ведомость документов папки 3.5

3

17000-АТХ.003.6

Ведомость документов папки 3.6

4

17000-АТХ.003.7

Ведомость документов папки 3.7

2

17000-АТХ.003.8

Ведомость документов папки 3.8

2

17000-АТХ.003.9

Ведомость документов папки 3.9

3

17000-АТХ.003.10

Ведомость документов папки 3.10

2

17000-АТХ.СО2

Спецификация щитов и пультов

60

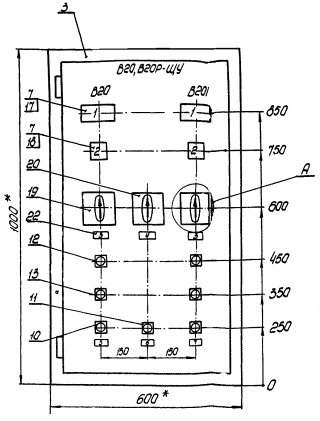

17000-АТХ.113

Щит управления В20, В20р-ЩУ

8



Общий вид



17000-АТХ.114

Щит управления В20, В20р-ЩУ

4



Таблица соединений

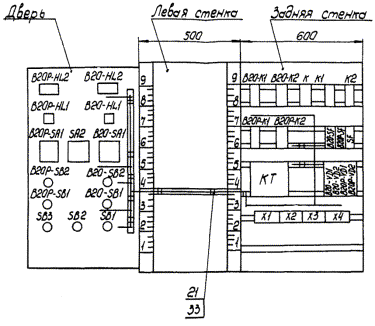

17000-АТХ.115

Щит управления В20, В20р-ЩУ

5



Таблица подключения



3. ОБРАЗЦЫ ВЫПОЛНЕНИЯ ОСНОВНОГО КОМПЛЕКТА РАБОЧЕЙ ДОКУМЕНТАЦИИ

ВЕДОМОСТЬ РАБОЧИХ ЧЕРТЕЖЕЙ ОСНОВНОГО КОМПЛЕКТА

Обозначение

Наименование

Примечание



Папка 1.1



17000-АТХ.1

Общие данные



17000-АТХ.11

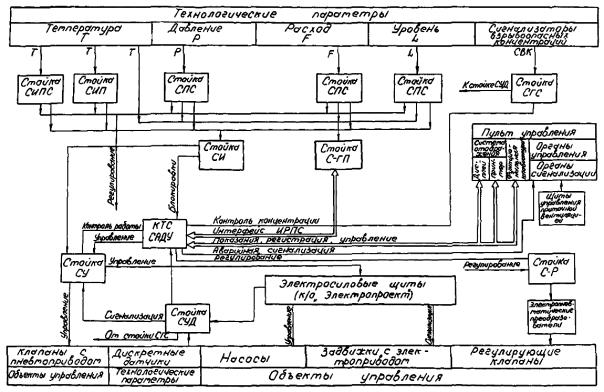

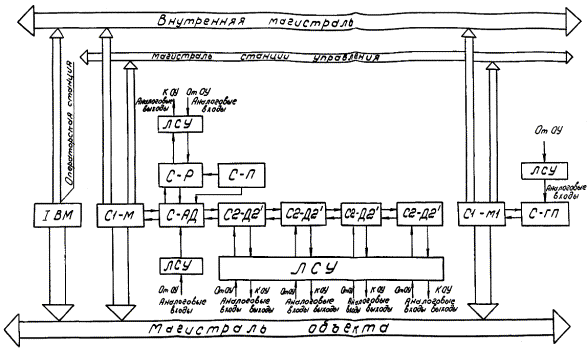

КТС АТП. Схема структурная



17000-АТХ.12

ЛСУ. Схема структурная



17000-АТХ.13

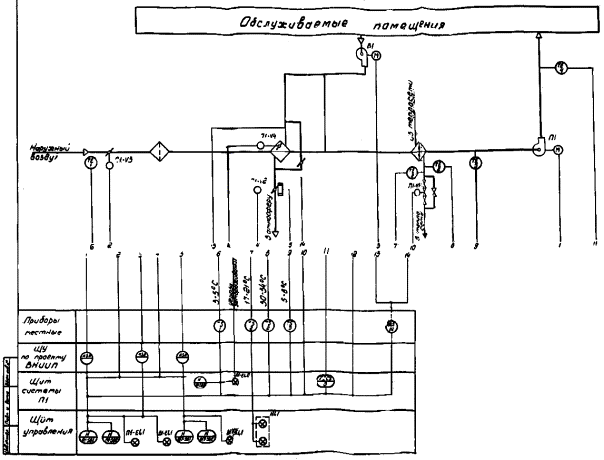

Система П1. Схема автоматизации



17000-АТХ.14

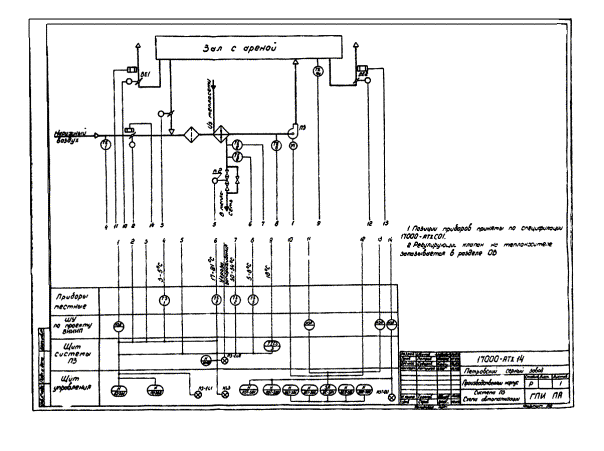

Система П3. Схема автоматизации



Рабочая документация разработана в соответствии с действующими нормами и правилами и предусматривает мероприятия, обеспечивающие взрыво-пожаро безопасность эксплуатации систем автоматизации

Главный инженер проекта Н.И. Калугин

Обозначение

Наименование

Примечание



Папка 1.2



17000-АТХ.15

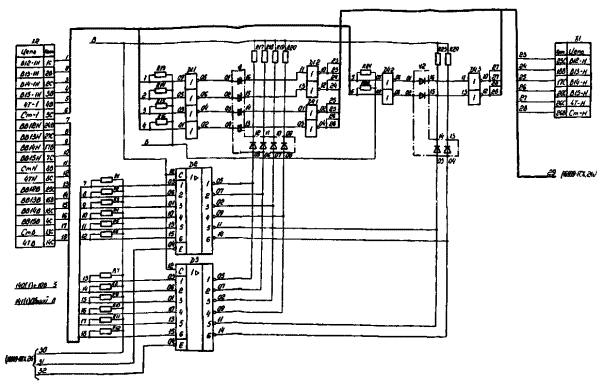

Блок БИ. Схема электрическая принципиальная



17000-АТХ.16

Плата ПП. Схема электрическая принципиальная

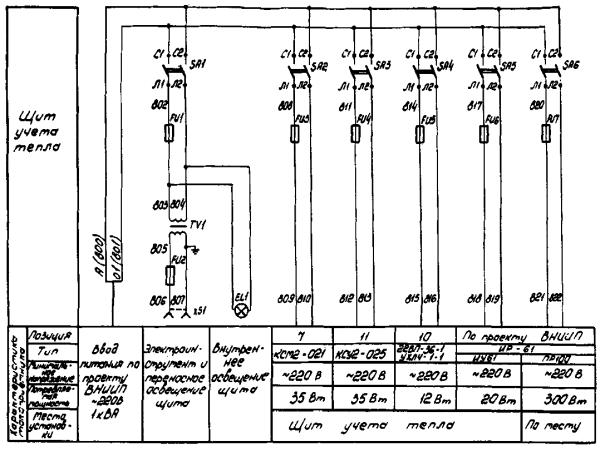

17000-АТХ.17

Щит учета тепла. Схема электрическая принципиальная питания



17000-АТХ.18

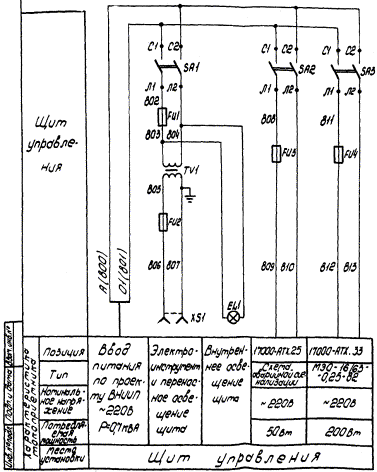

Щит управления. Схема электрическая принципиальная питания



17000-АТХ.19

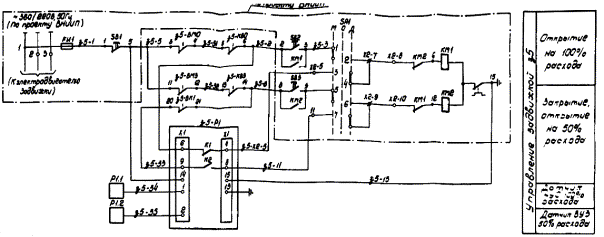

Задвижка 31. Схема электрическая принципиальная управления



17000-АТХ.20

Задвижка 35. Схема электрическая принципиальная управления

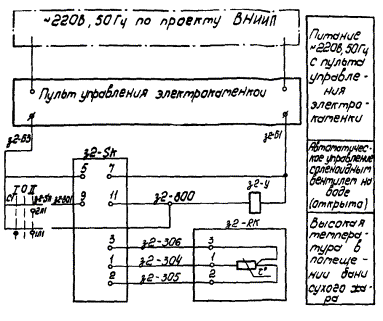

17000-АТХ.21

Система У1. Схема электрическая принципиальная управления



17000-АТХ.22

Вентиль 32. Схема электрическая принципиальная регулирования



17000-АТХ.023

Схема электрическая принципиальная измерения расхода



17000-АТХ.024

Схема электрическая принципиальная измерения давления



17000-АТХ.25

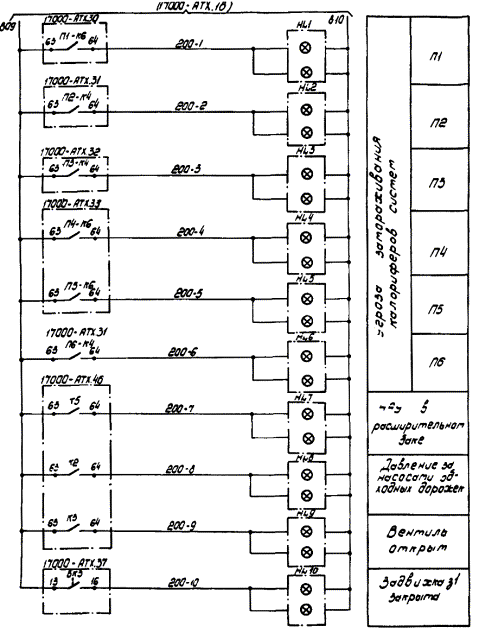

Схема электрическая принципиальная аварийной сигнализации



17000-АТХ.26

Блок БИМ. Схема электрическая принципиальная



17000-АТХ.27

Схема электрическая принципиальная аварийной сигнализации





Папка 1.3



17000-АТХ.28

Вентиляция. Схема соединений внешних проводок



17000-АТХ.29

Печь П-101А. Схема соединений внешних проводок



17000-АТХ.53

Система П1. Схема соединений внешних проводок



17000-АТХ.54

Вытяжные системы. Схема соединений внешних проводок



17000-АТХ.60

Щит Щ-1Ш. Схема подключения внешних проводок

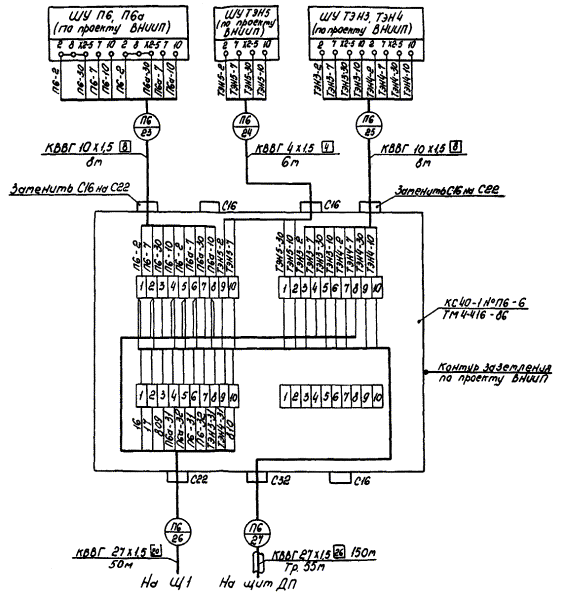

17000-АТХ.61

Коробка соединительная КС40-1 № П6-6. Схема подключения внешних проводок



17000-АТХ.62

Коробка соединительная КС40-3. Схема подключения внешних проводок



17000-АТХ.63

Таблица соединений внешних проводок



17000-АТХ.64

Таблица подключения внешних проводок



17000-АТХ.65

Вентиляция. Планы расположения оборудования и проводок



17000-АТХ.66

Печь П-101А. Планы расположения оборудования и проводок



17000-АТХ.67

1-й этаж. Планы расположения оборудования и проводок

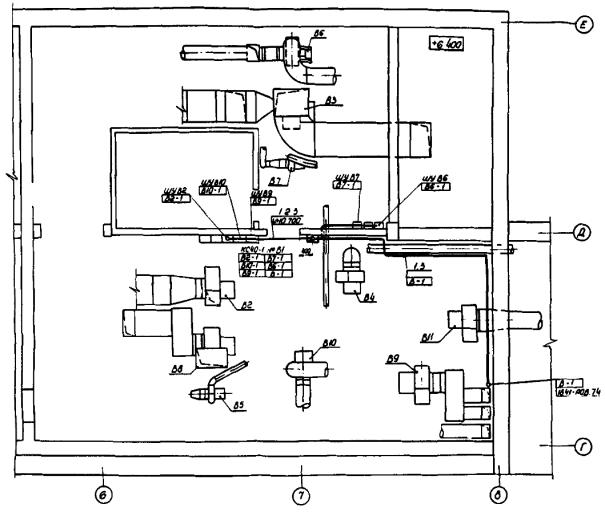

17000-АТХ.68

Вентсистемы В2-В11. Планы расположения оборудования и проводок



17000-АТХ.69

Преобразователь измерительный. Сапфир-22ДД. Монтажный чертеж



17000-АТХ.104

Манометр МТП-Сд-100-ОМ2-4-1,5. Монтажный чертеж



17000-АТХ.109

Датчик СТМ1. Монтажный чертеж



ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ

Обозначение

Наименование

Примечание



Ссылочные документы



ТМ4-142-87

Термометр стеклянный технический в защитной оправе. Установка на трубопроводе D > 76 мм или металлической стенке



ТМ4-143-87

Термометр стеклянный технический в защитной оправе. Установка на трубопроводе D 45 и 57 мм



ТМ4-147-87

Термопреобразователь сопротивления; преобразователь термоэлектрический. Установка на трубопроводе D > 76 мм или металлической стенке



ТМ4-148-87

Термопреобразователь сопротивления; преобразователь термоэлектрический. Установка на трубопроводе D 45 и 57 мм



ТМ4-226-76

Отборное устройство для измерения давления. Установка на трубопровод



ТМ4-300-83

Тягомер, напоромер, тягонапоромер. Установка на стене



ТМ4-309-83

Разделительный сосуд СРС-63-1а. Установка на полу



ТМ4-408-86

Преобразователь измерительный Сапфир-22ДД. Установка групповая на полу



ТМ4-416-86

Коробка соединительная КС. Установка на конструкциях



ТМ4-421-86

Преобразователь измерительный Сапфир-22ДД. Установка на полу и стене



ТК4-3155-70

Отборное устройство для запыленных газов. Установка на газоходе с металлической обшивкой (вертикальном)



ТК4-3428-73

Отборное устройство для изменения давления



ТК4-3429-73

Отборное устройство для измерения давления воды и пара



ТК8-226-83

Уголок



ТК8-239-81

Уголок



ЗК4-277.10-90

Отборное устройство давления



ОТТ4.210-84

Монтаж металлоконструкций для прокладки электрических проводок



ОТТ4.220-85

Монтаж защитных труб для электрических проводок. Общие технические требования



ОТТ3.212-86

Монтаж щитов, пультов и стативов





Прилагаемые документы





Папка 2.1



17000-АТХ.СО1

Спецификация оборудования



17000-АТХ.ВМ

Ведомость потребности в материалах



17000-АТХ.ВР

Ведомость объемов строительных и монтажных работ





Папка 2.2



У37-3-87

Закладная конструкция для отбора воздуха. Общий вид



14631.731.01

Переходник



14631.731.02

Хомут



14631.731.03

Уголок



14631.744.01

Панель



17000-АТХ.130

Щит ЩИТО. Общий вид



17000-АТХ.131

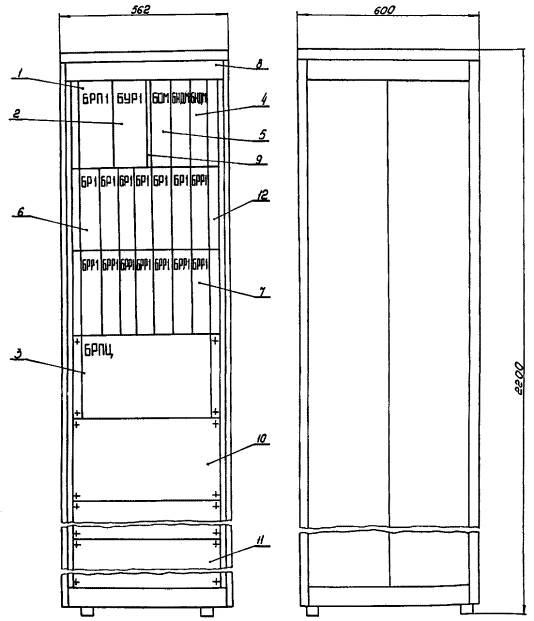

Стойка СПС. Общий вид



17000-АТХ.132

Стойка СУД. Общий вид



17000-АТХ.133

Стойка СИП. Общий вид



17000-АТХ.134

Стойка СИПС. Общий вид



17000-АТХ.139

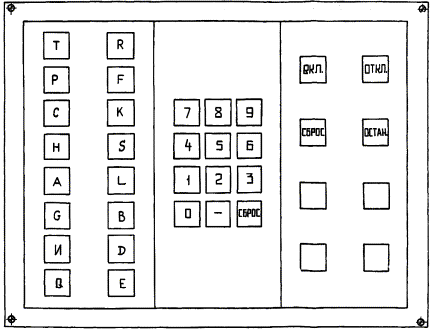

Пульт ПОП. Общий вил



17000-АТХ.151

Кронштейн. Общий вид



17000-АТХ.152

Переходник. Общий вид



17000-АТХ.195

Переходник. Общий вид



17000-АТХ.196

Кронштейн. Общий вид



17000-АТХ.197

Переходник. Общий вид



17000-АТХ.198

Шайба. Общий вид





Папка 2.3



17000-АТХ.160

Локальная смета на приобретение и монтаж средств автоматизации



ПЕРЕЧЕНЬ ВИДОВ РАБОТ, ДЛЯ КОТОРЫХ НЕОБХОДИМО СОСТАВЛЕНИЕ АКТОВ ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ

1. Действительная глубина погружения в трубопровод или аппарат активной части термопреобразователей при установке их на трубопроводах и аппаратах, заключаемых в общие кожухи, засыпаемые термоизоляционным материалом - 160 мм.

2. Глубина погружения отборного устройства в трубопровод или аппарат - 160 мм, диаметр отборных отверстий - 32 мм, количество - 10 шт., высверливаемых в технологическом оборудовании при установке отборных устройств, ввариваемых в трубопроводы или аппараты на определенную глубину, устанавливаемую рабочей документацией 17000-АТХ.74.

3. Диаметр расточки диафрагмы - 18,98 им, прохода сопла - 20,75 мм, фактический внутренний диаметр трубопровода в месте установки дроссельного органа - 52 мм, правильность установки этого органа относительно потока - по центру потока.

4. Глубина заложения труб - 1000 мм, их длина 250 м, способ соединения муфтовый, сварная заделка стыков, покрытие труб битумной массой на пересечениях электрифицированных железных дорог при переходах через шоссе и железные дороги.

5. Марка, жильность, сечение и длина кабеля по рабочей документации 17000-АТХ.51, 17000-АТХ.52.


ИСХОДНЫЕ ДАННЫЕ И РЕЗУЛЬТАТЫ РАСЧЕТОВ НЕ ПОСТАВЛЯЕМЫХ ПРОМЫШЛЕННОСТЬЮ СУЖАЮЩИХ УСТРОЙСТВ

Поз. по спецификации

Место установки сужающего устройства

Трубопровод

Измеряемый расход

Параметры измеряемой среды

Дифманометр



Внутренний диаметр при 20° С, мм

Наименование и марка материала

Единица измерения

Максимальный

Минимальный

Абсолютное давление, кгс/см2

Температура, °С

Плотность в рабочих условиях, кг/м3

Относит. влажность, коэф. сжимаемости

Тип, модель

Расчетный перепад давления, кгс/м2

Пределы измерения

Наименование, вид или тип

Наименование и марка материала

Расчетный диаметр прохода, d20, мм

Обозначение чертежа общего вида

Потери давления, кгс/см2

Единица измерения

Величина

373а

Трубопровод топливного газа в П-201

52

Сталь 20

нм3

300

32

5

35

0,24

0,99

DM-П2

DM-П3

100

1000

-

100 %

Диафрагма с коническим входом

Корпус - сталь 20, диск 12Х18Н10Т

16,08 ± 0,02

13512-113

-

ИСХОДНЫЕ ДАННЫЕ И РЕЗУЛЬТАТЫ РАСЧЕТОВ РЕГУЛИРУЮЩИХ ОРГАНОВ

Поз. по сертификации

Место установки дроссельного регулирующего органа

Параметры регулируемой среды

Диаметр трубопровода, мм

Регулирующий орган

Наименование

Абсолютное давление, кгс/см2

Температура, °С

Плотность сред перед дроссельным органом в рабочих условиях, кгс/см3.

Коэф. сжимаемости

Расход

Тип

Кv по расчету

Кv по каталогу

Dу, мм

перед дроссельным органом

после дроссельного органа

Единица измерения

Максимальный

Минимальный

РК-117

Трубопровод к деаэратору Е-102

Химически очищенная вода

5

2,5

20

1000 · 10-6

-

м3

110

50

150

25с48нж 2М1(Н0) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 1 шт.

83,5

100

80

РК-121, РК-122

Трубопровод в Е-110, Е-111

Конденсат водяного пара

1,5

1

104

-

-

м3

22

10

150

25с50нж 7М1(Н3) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 2 шт.

34,58

40

50

РК-123

Трубопровод из сети завода к Е-103

Топливный газ

6

5,5

20

0,7 · 10-6

-

м3

8200

1500

300

25с50нж 7М1(Н3) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 1 шт.

348,2

630

200

РК-124

Трубопровод после Т-103

Этановая фракция

8

6

40

1,34 · 10-6

-

кг/ч

40000

20000

400

25с50нж 7М1(Н3) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 1 шт.

433

630



РК-152

Трубопровод к деаэратору

Пар

4,5

1,2

167

2,17 · 10-6

-

кг/ч

20000

8000

150

25с50нж 2М1(Н0) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 1 шт.

369,6

400



РК-195

Трубопровод на регенерацию

Этан

15

9

20

1,357 · 10-6

-

м3

8800

4400

200

25с50нж 7М1(Н3) с позиционером с равнопроцентной характеристикой ТУ 26-07-208-77, 1 шт.

57,6

63



РК-1111

Трубопровод воды приточной системы П1, 1а

Вода

5,0

4,5

70

-

-

л/ч

977,6

782,08

25

ПОУ-7 705571Н0 П ТУ 27-07-1096-79

1,382

1,6



РК-1112

Трубопровод воды приточной системы П2, 2а

Вода

5,0

4,5

70

-

-

л

1285,2

1028,6

32

ПОУ-7 7056010Н0 П ТУ 26-07-1096-79

1,817

2,5

20




ПЕРЕЧЕНЬ ЗАКЛАДНЫХ КОНСТРУКЦИЙ ПЕРВИЧНЫХ ПРИБОРОВ И СРЕДСТВ АВТОМАТИЗАЦИИ, РАЗМЕЩАЕМЫХ НА ТЕХНОЛОГИЧЕСКОМ, САНИТАРНО-ТЕХНИЧЕСКОМ И ДРУГОМ ОБОРУДОВАНИИ И ТРУБОПРОВОДАХ

Позиционное обозначение

Наименование измеряемого или регулируемого параметра среды

Наименование и тип устанавливаемого прибора (устройства)

Место установки и требования к размещению приборов или устройства

Устанавливаемые закладные конструкции и присоединительные устройства

Обозначение чертежа

Количество точек

Примечание

Наименование, характеристика или тип

Обозначение чертежа установки

установки прибора или устройства

технологического оборудования

1-34а

Температура

ТХК-0179

5Ц2.821.889-11

Трубопровод 100/1

Расширитель 4 ЗК4-162-87, прокладка ПП14×18 УХЛ2 ТУ 36.1103-83, пробка П-М20×1,5 У3 ТУ 36.1144-83

Расширитель ЗК4-147-87 установка 4

Установка 2 ТМ4-159-37

17000-ТХ.14

1

-

2-01а

Давление

13ДИ30

Трубопровод 1/1

Закладная конструкция У37-2-87

Аналогично ЗК4-146-76

-

17000-ТХ.14

1

-

3-28В

Расход

13ДИ30

Трубопровод 100/1

Закладная конструкция У37-2-87

То же

-

17000-ТХ.14

1

-

3-29г

"

Диафрагма ДКС-10-100-1-а/б-16

Трубопровод 115/2

-

-

-

17000-ТХ.14

1

-

2-01Д

Давление

Клапан регулирующий 25С50НЖ(Н3)

Трубопровод 1/1

-

-

-

17000-ТХ.14

1

-

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Обозначение

Наименование

Местное управление

Плотное закрытие

Контроль плотного закрытия

Гашение звука

Контроль открытия

Прерывистое мигание положительное

Прерывистое мигание отрицательное

Действие в двух направлениях от исходной точки

Отключение числа оборотов

Отключение напряжения, электрическая причина останова

В

Вентиль

К1

Канал 1

К2

Канал 2

Рв

Давление воды

Тм

Температура масла

Lм

Уровень масла

27в

Питание 27 Вольт постоянного тока

220в

Питание 220 Вольт переменного тока

ОБЩИЕ УКАЗАНИя

1. Основанием для разработки данной рабочей документации является задание на проектирование объема строительства, утвержденное заказчиком от 05.02.91.

2. Организацию работ по монтажу средств автоматизации выполнить в соответствии с «Проектом организации строительства» в части систем автоматизации.

3. Зоны эксплуатации оборудования, зданий и сооружений по взрывопожарной и пожарной опасности и взрывоопасности указаны на черт. 17000-АТХ.64. Контролируемые среды относятся к категории взрывоопасных смесей ПА-Т3 (ПУЭ стр. 540, табл. 7.3.3).

Степень агрессивного воздействия среды на металл - неагрессивная.

4. Все средства автоматизации, подлежащие заземлению, должны быть присоединены к контуру заземления, предусмотренному в электротехнической документации объекта.

5. Документация предусматривает:

автоматическое поддержание температуры в обслуживаемых помещениях и зонах в заданных пределах;

защита воздухонагревателя от замерзания;

автоматический прогрев воздухонагревателя перед включением приточного вентилятора;

автоматическое подключение схемы регулирования при включении приточного вентилятора;

синхронизация работы воздушных клапанов и последовательная с ними работа клапана на теплоносителе;

автоматическое включение резервного вентилятора при остановке рабочего.

6. При помощи кондиционера КТЦЗ-10 предусматривается поддержание влажности воздуха изменением:

теплопроизводительности воздухонагревателя 1-го подогрева в холодный период года;

количества наружного и рециркуляционного воздуха, поступающего в кондиционер в холодный период года;

холодопроизводительности камеры орошения или воздухоохладителя в теплый период года;

изменением теплопроизводительности воздухонагревателя 2-го подогрева и поддержание температуры воздуха в помещении.

7. Документация предусматривает шесть установок утилизации тепла.

Системы утилизации с промежуточным теплоносителем, состоят из теплоутилизаторов, расположенных в каналах удаляемого и приточного воздуха, соединенных замкнутым циркуляционным контуром, с промежуточным теплоносителем. В теплоутилизаторах удаляемый воздух передает свое тепло промежуточному теплоносителю, нагревающему приточный воздух.

8. Документация предусматривает автоматизацию десяти воздушных завес.

Автоматизацией воздушных завес предусматривается автоматическое открытие клапана на теплоносителе к калориферам и включение вентилятора при открытии ворот или при понижении температуры воздуха в зоне ворот и закрытие клапана на теплоносителе и отключении вентилятора при закрытии ворот и восстановлении температуры.

Автоматизацией отопительного агрегата предусматривается автоматическое включение и отключение отопительного агрегата по температуре воздуха в помещении, местное управление отопительным агрегатом, автоматическое открытие запорного устройства на теплоносителе при включении вентилятора и закрытие при отключении вентилятора.

9. Комплексное опробование средств автоматизации осуществляют совместно с опробованием технологического оборудования согласно указания СНиП 3.05.07, раздел 5.

10. Все приборы должны иметь запорные органы, обеспечивающие их отключение от технологических трубопроводов, продувку трубных проводок и сброс давления в них перед началом демонтажа.

11. Трубные проводки оборудования покрасить в цвет технологических трубопроводов, к которым они подключены.

1. Позиции приборов приняты по спецификации 17000-АТХ.СО1.

Поз. обозначение

Наименование

Кол.

Примечание

EL1

Лампа накаливания Б220-230-60 ГОСТ 2239-79

1

Патрон Б27ФП ГОСТ 27464-87



Вставка плавкая ВП2Б- ОЮО.481.005 ТУ



Держатель вставки плавкой ДВП4- Га0.481.014 ТУ

FU1

                    2 А

1

FU2

                    5 А

1

FU3 ... FU6

                    0,5 А

4

FU7

                    2 А

1

SA1 ... SA6

Выключатель пакетный ПВ2-16/Н3 исполнение 1 ТУ 16-642.051-86

6



TV1

Трансформатор понижающий ОСО-025-220/36 У3 ТУ 16-517.729-78

1



XS1

Розетка штепсельная РШ-Ц-2-0-50-10/220 ГОСТ 7396.0-89Е

1



Поз. обозначение

Наименование

Кол.

Примечание



Щит управления





EL1

Лампа накаливания Б220-230-60 ГОСТ 2239-79

1

Патрон Б27ФП ГОСТ 27464-87



Вставка плавкая ВП2Б- ОЮО.481.005 ТУ



Держатель вставки плавкой ДВП4- Га0.481.014 ТУ

FU1

                    2 А

1

FU2

                    5 А

1

FU3

                    0,5 А

1

FU7

                    1 А

1

SA1 ... SA3

Выключатель пакетный ПВ2-16/Н3 исполнение 1 ТУ 16-642.051-86

3



TV1

Трансформатор понижающий ОСО-025-220/36-У3 ТУ 16-517.729-78

1



XS1

Розетка штепсельная РШ-Ц-2-0-50-10/220 ГОСТ 7396.0-89Е

1



Поз. обозначение

Наименование

Кол.

Примечание



Аппаратура по месту





з1-Р1

Датчик реле уровня РОС-301 ТУ 25-2408.0009-88

1



з1-КВ0, з1-КВ3

Конечный выключатель положения «Открыто»

2

Привод типа «А» по проекту ВНИИП

з1-ВМ0, з1-ВМ3

Конечный выключатель муфты ограничения крутящего момента

2

Диаграмма работы контактов концевого выключателя з5-КВ1

Диаграмма работы прибора з5-Р1

Поз. обозначение

Наименование

Кол.

Примечание











Аппаратура по месту













з5-Р1

Датчик реле уровня РОС-301-2 монтаж вертикальный ТУ 25-2408.0009-88

1



з5-КВ0, з5-КВ1

Конечный выключатель положения «Открыто»

2

Привод типа «А» по проекту ВНИИП

з5-КВ3

Конечный выключатель положения «Закрыто»

1

з1-ВМ0, з1-ВМ3

Конечный выключатель муфты ограничения крутящего момента

2

Поз. обозначение

Наименование

Кол.

Примечание



Щит управления





У1-EL1

Лампа Ц215 225-10 ТУ 16-88 ИКАФ 675000.001 ТУ

1

Арматура АС220

Линза молочная Ту 16-335.426-70

У1-K1

Реле ПЭ37-44 У3 ~220 В 50 Гц ТУ 16-523.622-82

1

,

У1-SB1

Выключатель КЕО12У3 Исполнение 3 «красный» «С» ТУ 16-642.015-84

1



У1-SB2

Выключатель КЕО12У3 Исполнение 3 «черный» «С» ТУ 16-642.015-84

1





Аппаратура по месту





У1-V1

Исполнительный механизм МЭО 6,3/10-025-82

1

По проекту ВНИИП

Поз. обозначение

Наименование

Кол.

Примечание



Аппаратура по месту





з2-RK

Термопреобразователь сопротивления 1 ТСМ-0879 5Ц2.821.425-28 ТУ 25-02.792288-80

1

Поставляется в комплекте с Т 419

з2-SK

Датчик-реле температуры электронный Т419-М1-07-А1 ТУ 25-7301.009-86

1



з2-У

Вентиль с электромагнитным приводом ~220 В

1

По документации «ВК»

з2-SA

Переключатель пакетный ПП2-16Я/Н2 М156 ТУ 16.642.051-86

1



1. Схема разработана для вентиля з2 и применима для вентиля з3 с изменением индекса вентиля з2 в маркировке проводов и аппаратуры на индекс вентиля з3.

Поз. обозначение

Наименование

Кол.

Примечание



Щит учета тепла





Р2

Измерительное устройство ИУ61 ТУ 25-7312.0024-89

1



Р3

Прибор регистрирующий РП 160-08; 042, 0 - 25 м3/час 0 - 5 мА, 10 с ТУ 25-0521.113-85

1





Аппаратура по месту





Р1

Преобразователь расхода ПР100 ТУ 25-7312.0024-84

1



Поз. наименование

Наименование

Кол.

Примечание

HL1 ... HL10

Табло световое ТСБ III-У3-02 ТУ 16.535.424-79

10

Лампа Ц215-225-10 ТУ 16-88 ИКАФ 675000.001 ТУ - 20 шт.

Зона

Поз. обозначение

Наименование

Кол.

Примечание





Микросхемы







D1

564 ЛН2 бКО.347.064 ТУ2

1





D2, D3

564 ЛН1 бКО.347.064 ТУ9

2





D4

564 ЛН2 дКО.347.064 ТУ2

1







Резисторы ОЖО.467.093 ТУ







R1 ... R16

С2-33Н-0,125 - 200 кОм ± 5 % - Д-В

16





R17 ... R20

С2-33Н-0,125 - 100 кОм ± 5 % - Д-В

4





R21, R22

С2-33Н-0,125 - 200 кОм ± 5 % - Д-В

2





R23, R24

С2-33Н-0,125 - 100 кОм ± 5 % - Д-В

2





V1, V2

Диодная матрица 2ДС627А д Р3.454.000 ТУ

2





Х1, Х2

Вилка СНП59-96/94Х11В-23-1-В НЩО.364.061 ТУ

2





HL1 ... HL8, HL10 ... HL12

Табло ТСБ III-У3-01 ТУ 16-535.424-79

11

Лампа Ц215-22510 ТУ 16-88 ИКАФ 675000.001 ТУ - 22 шт.

Наименование параметра и места отбора импульса

Температура

Перепад давления на утилизаторе

наружного воздуха

воздуха за калорифером

теплоносителя калорифера

приточного воздуха



ТМ4-44-73

ТМ4-147-87

ТМ4-147-87

ТМ4-147-87

ТМ4-370-83

Позиция

1

5

2

4

14

Поз. обозначение

Наименование

Кол.

Примечание



Коробка соединительная КС10-1 ТУ 36.12568-83

2





Коробка соединительная КС20-1 ТУ 36.12568-83

2





Кабель ГОСТ 1508-78Е







КВВВГ 4×1

12 м





КВВГ 4×1,5

74 м





КВВГ 7×1,5

33 м





КВВГ 14×1,5

18 м





КВВГ 19×1,5

15 м





Проводник П750 ТУ 36.1276-86

4





Провод ПВ3 1,5 ГОСТ 6323-79Е

106 м





Металлорукав ТУ 22.2275-71







Р3-Ц-Х15

3 м





Р3-Ц-Х18

8 м





Труба 26×1,8 ГОСТ 10704-76

8 м





Обозначение

Наименование

Жила кабеля или провода, используемая в качестве нулевого защитного проводника и присоединяемая к корпусу электрооборудования

Защитный проводник, присоединяемый к корпусу электрооборудования

1. Позиции приборов приняты по спецификации 17000-АТХ.С01.

2. Монтаж защитного зануления выполнить согласно инструкции по монтажу защитного заземления и зануления ТИ4.25088.17001.

Позиция

По проекту ВНИИП

Обозначение чертежа

По проекту ВНИИП

Наименование параметра и место отбора импульса

Регулирующий клапан на теплоносителе

Заслонка на выбросе

Заслонка на рециркуляции

Заслонка наружного воздуха





Наименование параметра и места отбора импульса

Заслонка В6 на выбросе

Регулирующий клапан завесы У1

Обозначение чертежа установки

По проекту ВНИИП

Позиция

По проекту ВНИИП



Поз. обозначение

Наименование

Кол.

Примечание



Коробка соединительная ТУ 36.12568-83







КС10-1

2





КС40-1

1





Кабель ГОСТ 1508-78Е







КВВГ 4×1,5

70 м





КВВГ 37×1,5

100 м





Провод ПВ3 1,5 ГОСТ 6323-79

16 м





Проводник П750 ТУ 36-1276-86

4





Металлорукав Р3-Ц-Х15 ТУ 22-2173-71

2 м





Труба 60×2 ГОСТ 10704-76

100 м



Обозначение

Наименование

Защитный проводник, присоединяемый к корпусу электрооборудования

1. Монтаж защитного зануления выполнить согласно инструкции по монтажу защитного заземления и зануления ТИ4.25068.17001.

1. В перечень элементов короба стальные, лотки, полки не включены, они предусмотрены в перечне составных частей плана расположения.

2. В качестве нулевых защитных проводников использовать свободные жилы кабелей.

3. Монтаж защитного зануления выполнить согласно инструкции по монтажу «зануления и защитного заземления ТИ.25088.17001 ММСС СССР.

4. Длины кабелей даны с учетом 6 % надбавки на изгибы, повороты и отходы согласно письма Госстроя СССР от 17.12.79 № 89-Д.

Поз. обозначение

Наименование

Кол.

Примечание



Вентили запорные муфтовые 15нж6бк ТУ 26-07-271-80







Ду 6 мм, Ру = 2,5 МПа (25 кгс/см2)

20





Ду 15 мм, Ру = 2,5 МПа (25 кгс/см2)

30





Коробка соединительная КС-7 ТУ 36.1232-84Е

5





Кабели ГОСТ 1508-78Е







КВВГЭ 4×1,0

540 м





КВВГ 4×2,5

234 м





КВВГ 5×1,0

456 м





АКВВГ 5×2,5

123 м





АКВВГ 19×2,5

460 м





Провод ПТВ 2×2, 5×К ГОСТ 24335-80Е

20 км





Кабели пневматические ТУ 16-505.720-75







ТПВБбГ 7×8/1,6

250 м





ТПВБбТ 12×6/1

650 м





Труба 32×4 ГОСТ 8734-75

80 м





В20 ГОСТ 8733-87







Трубы ГОСТ 3262-75







10×2,0

150 м





20×2,35

100 м





25×2,8

230 м





50×3,0

340 м





Кабель, жгут, труба

Направление

Направление по планам расположения

Кабель, провод

Труба

Измерение

Чертеж установки

Откуда

Куда

Марка число жил, сечение

Длина, м

Марка, диаметр

Длина, м

проектируемая

фактическая







СООРУЖЕНИЕ 5















1

Блок А-1

Щит 1

Сечение 1-1, 2-2, 3-3, 21-21

КВВГЭ 4×1,0

100



Тр.Р-20×2,8

100





2

Блок А-2

Щит 1

Сечение 22-22, 25-25, 27-27

КВВГЭ 4×2,5

50



Тр.Р-20×2,8

50





3

Блок Б

ЩС1

Сечение 23-23, 25-25

КВВГ 5×1,0

20



20×2,35

20





4

Щит релейный

Щит 2

Сечение 13-13

АКВВГ 5×2,5

15





15





5

Щит соединителей

Щит 3

Секция 1, 2, 3

АКВВГ 19×2,5

10





10





6

Щит соединителей

Щит релейный

Секция 5, 7

КВВГ 5×1,0

5





5





7

Щит соединителей

Щит 3

Сечение 23-23

КВВГ 4×1,0

25



Тр.Р-20×2,8

25





8

Щит релейный

Щит 4

Сечение 2-2, 3-3, 5-5, 7-7, 9-9

ПТВ 2×2, 5×К

150



ГОСТ 3262-75 10×2,0

50





9

Блок В

Щит 4

Сечение 11-11, 15-15, 21-21, 23-23, 25-25, 27-27

ПТВ 2×2, 5×К

100



ГОСТ 3262-75

10×2,0

10





Жгут № 1

Шкаф переборочный

Щит манометров

Секции 8 - 16, 19







7ПНП 6×1

20





Жгут № 2

Шкаф переборочный

Щит 1 секция 1

Секции 8 - 13, 15, 16, 18, 21, 23







НП 6×1

30





Жгут № 3

Статив манометров

Блок Г

Секции 13, 15, 17, 19, 21, 23







4ПНП 6×1

25





Жгут № 4

Статив манометров

Стойка преобразователей

Секции 13, 15







4ПНП 6×1

40





01

Коллектор сжатого воздуха

Блок Д









50×2,5

10





02

Блок Д

Щит 5 секции 1, 2, 5 - 8









20×2,35

15





03

Блок Д

Щит 5 секции 9, 11, 13, 15









20×2,35

20







Кабель, жгут

Проводник

Вывод

Проводник

Вывод

Адрес связи

Таблица подключения выполнена на основании схемы соединений внешних проводок 17000-АТХ.55, схемы соединений (монтажной) совмещенной со схемой автоматизации





Щит 1







1

1

ХР1:1

2

ХР1:5

Щит релейный А

2

1

ХР1:3

2

ХР1:7

3

1

ХР1:4

2

ХР2:7

Щит релейный Б

5

2

ХР2:1

3

ХР3:1

6

2

ХР2:3

3

ХР3:3







Щит 2







13

101

ХТ1:2

141

ХТ3:1



15

103

ХТ1:5

143

ХТ3:4



19

131

ХТ5:1

145

ХТ3:6





133

ХТ5:3

149

ХТ3:7





135

ХТ5:7

153

ХТ3:8





137

ХТ5:9

155

ХТ3:9







Щит 3







21

1011

ХТ6:1

1025

ХТ7:2







ХТ6:3



ХТ7:3



Жгут № 1

03

П1:5

04

П2:1





06

П1:6

07

П2:3





010

П1:3

09

П2:5





015

П1:9



П2:7







Щит 4 секция 1







Жгут № 3

011

П1:8

012

П3:1







П1:4



П3:5







П1:7











Щит 4 секция 1







Жгут № 4

1

ХТ2:1

1321

ХТ5:1





3

ХТ2:2

1325

ХТ5:3





5

ХТ2:3

1327

ХТ5:5





7

ХТ2:5

1329

ХТ5:7





9

ХТ2:7

1341

ХТ5:9





11

ХТ2:9

1347

ХТ5:10





13

ХТ2:10

1453

ХТ6:1





511

ХТ3:1

1457

ХТ6:3





515

ХТ3:5

1521

ХТ6:5





521

ХТ3:9

1511

ХТ6:7





533

ХТ4:1

1807

ХТ7:3





547

ХТ4:8

1809

ХТ7:9



Поз.

Обозначение

Наименование

Кол.

Примеч.

1



Профиль ТУ 36.113-84

30 м



2



Полоса ТУ 36.113-84

10 м





Обозначение

Наименование

Затворное устройство, первичный измерительный прибор или датчик, встраиваемый в технологическое оборудование

Прибор, регулятор, исполнительный механизм и другое оборудование установки устанавливаемое вне щитов

Проводка уходит на более высокую или более низкую отметку, охватываемую данным планом

1. Позиции монтируемых приборов и аппаратуры, а также нумерация и типы кабелей соответствуют схемам внешних соединений 17000-АТХ.57 - 17000-АТХ.59.

2. Под полкой линии-выноски позиций монтажных материалов и изделий в прямоугольниках указаны номера кабелей.

3. Монтаж приборов и средств автоматизации выполнить согласно строительным нормам и правилам СНиП 3.05.07-85 Госстроя СССР.

4. Щит 2200×800×600 установить по черт. ТМ3-43-79 (3К3-1-79 уст. 2).

5. Коробки КС установить по черт. ТМ4-416-86.

6. Размещение оборудования автоматики уточнить на месте монтажа.

План на отм. 8.400 (1:50)

Поз.

Обозначение

Наименование

Кол.

Примеч.

1



Уголок УП42×25 ТУ 36-1113-84Е

10 м



2



Полоса П730 ТУ 36-1113-84Е

10 м



3



Швеллер ШП 32×16 ТУ 36.1113-84Е

25 м





Обозначение

Наименование

Прибор, регулятор, исполнительный механизм и другое оборудование, устанавливаемое вне щитов

Проводка уходит на более высокую или более низкую отметку, охватываемую данным планом

1. Нумерация и типы кабелей соответствуют схеме соединений внешних проводок 1841-АОВ.54.

2. Под полкой линии-выноски позиции монтажных материалов и изделий в прямоугольниках указаны номера кабелей.

3. Монтаж приборов и средств автоматизации выполнить согласно строительным нормам и правилам СНиП 3.0507-85 Госстроя СССР.

4. Строительная и технологическая части выполнены на основании черт. ОВ предприятия ВНИИП.

5. Коробку КС установить на 1,8 м от уровня чистого пола по черт. ТМ4-416-86.

План 2 этажа (зона 1) (1:100)

ОБРАЗЕЦ ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ СИСТЕМ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Об. 91 ч. 2

Прилагаемые документы и документация на щиты и пульты

1991

Образец выполнения рабочей документации систем автоматизации технологических процессов 0б.91 ч. 2 «Прилагаемые документы и документация на щиты и пульты» УДК 681.51.001.63 (083.133) разработан в соответствии с требованиями действующих на 01.11.91 стандартов систем проектной документации для строительства (СПДС).

Для инженерно-технических работников проектно-конструкторских и технологических организаций, монтажных организаций, служб КИПиА предприятий.

Образец разработан авторским коллективом специалистов проектировщиков под общ. ред. Ю.И. Сердобинцева (ГПКИ «Проектмонтажавтоматика»).

1. ВВЕДЕНИЕ

Образец выполнения рабочих документов систем автоматизации технологических процессов 0б.91 разработан в соответствии с требованиями действующих стандартов СПДС и нормативно-технических материалов ГПКИ «Проектмонтажавтоматика» - головной организации в этой области. Состоит из 2-х частей:

0б.91 ч. 1 «Основной комплект»;

0б.91 ч. 2 «Прилагаемые документы и документация на щиты и пульты».

Настоящая часть 2 Образца разработана в соответствии с требованиями СПДС на 01.11.91.

Содержит основной набор чертежей и текстовых документов из практики проектирования систем автоматизации технологических процессов: общие виды стоек, пультов, щитов, деталей; спецификацию оборудования, ведомость потребности в материалах; пояснительную записку; локальную смету на приобретение и монтаж; установку приборов и аппаратов.

Образцы являются примером оформления и комплектования проектно-сметной документации, служить в качестве справочника по выбору оборудования и материалов не могут.

В образце принято для комплекта рабочей документации следующее обозначение:

Спецификации оборудования присваивают самостоятельное обозначение - СО1, спецификации щитов и пультов - СО2, ведомости потребности в материалах - ВМ, состоящих из обозначения соответствующего основного комплекта рабочей документации и через точку код СО1, СО2, ВМ - 17000.АТХ.СО1, 17000-АТХ.СО2, 17000-АТХ.ВМ.

Состав прилагаемых документов и документации на щиты и пульты, выполняемых с учетом требований стандартов СПДС и перечень НТД по их оформлению указан в таблице.

Наименование документа

Обозначение НТД, по которому выполняют документы

Прилагаемые документы

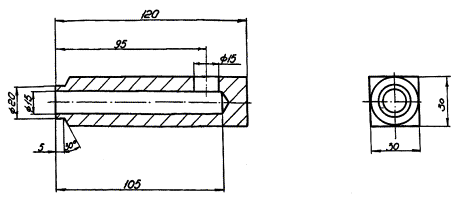

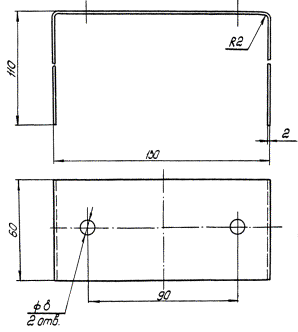

1. Чертежи общих видов конструкций и деталей

РМ36.22.7-89

2. Спецификация оборудования

ГОСТ 21.110-82; п. 2.16 ГОСТ 24.206-80; ГОСТ 34.201-89, РМ4-206-89, РТМ 36.22.7-89

3. Ведомость потребности в материалах

ГОСТ 21.109-80, п. 2.18 ГОСТ 24.206-80, ГОСТ 34.201-89, РМ4-149-87, РТМ 36.22.7-89

4. Пояснительная записка (при необходимости)*

ГОСТ 34.201-89, раздел 9 ВСН 286-75, подраздел 2.3.5.3 и приложение 5 ОРММ-3

5. Общие виды щитов и пультов:

ГХТ 24.206-89, ГХТ 34.201-89, РМ4-107-82, РТМ 36.22.7-89

1) перечень составных частей



2) вид спереди



3) вид на внутренние плоскости



4) надписи на табло и в рамках



Локальная смета на приобретение и монтаж

СНиП 1.02.01-85

Документация на щиты и пульты

РТМ 36.22.9-90

Спецификация щитов и пультов

РМ4-206-89, РМ4-107-82, РТМ 36.22.7-89

Общий вид

ГОСТ 24.206-89, ГОСТ 34.201-89, РМ4-107-82, РТМ 36.22.7-89

Таблица соединений

ГХТ 24.206-80, ГОСТ 34.201-89, РМ4-107-82, РТМ 36.22.7-89

Таблица подключения

То же

Установка приборов и аппаратов

РМ4-59-78

Ведомость документов альбома

То же

Титульный лист

"

Наклейка

"

* Содержание пояснительной записки можно указывать в документе общие данные в разделе общие указания см. 0б.91, ч. 1.

2. ОБРАЗЦЫ ВЫПОЛНЕНИЯ ПРИЛАГАЕМЫХ ДОКУМЕНТОВ

Поз.

Обозначение

Наименование

Кол..

Примеч.

1

14960.130

Стойка КЗСТ

1



2

14964.064

Каркас

4



3

14964.072

Блок БРР1

6



4

14964.089

Блок БОМ

1



5

14964.099

Блок БР1

4



6

14964.160

Блок БР12

1



7

14964.260

Блок БНД

2



8

14964.265

Блок БРПЦ

1



9

14964.268

Блок БРП1

1



10

14964.311

Блок БУР1

1



11

16454-АТХ-149

Заглушка

1



12

16454-АТХ-150

Заглушка

2



13

16454-АТХ-151

Заглушка

1



Поз.

Обозначение

Наименование

Кол..

Примеч.

1

14904.068

Блок БРП1

1



2

14904.069

Блок БУР1

1



3

14904.089

Блок БРПЦ

1



4

14904.269

Блок БНДМ8

1



5

14904.280

Блок БОМ

1



6

14904.291

Блок БР1

4



7

14904.972

Блок БРР1

6



8

14939.740

Стойка КЗСТ

1



9

14939.741

Заглушка

1



10

14939.742

Заглушка

2



11

14939.743

Заглушка

1



12

14964.064

Каркас

3



Поз.

Обозначение

Наименование

Кол.

Примеч.

1

15344.010

Стойка КЗСП

1



2

15454.094

Каркас

1



3

16536.036

Блок БРП6

1



4



Преобразователь Ш705и ТУ 25.0436.0156-85

35



5

16540-АТХ-124

Заглушка

1



6

16540-АТХ-125

Заглушка

1





Обозначение

Код

17000-АТХ-133

СИП1

17000-АТХ-01

СИП2

Надписи на табло и в рамках

Номер надписи

Текст надписи

Кол.



СИП1



1

ТЕ-101-

1

2

ТЕ-101-

1

3

ТЕ-101-

1

4

ТЕ-101-

1

5

ТЕ-101-

1

6

ТЕ-101-

1

7

ТЕ-101-

1

8

ТЕ-101-

1

9

ТЕ-102-

1

10

ТЕ-102-

1

11

ТЕ-102-

1

12

ТЕ-102-

1

13

ТЕ-102-

1

14

ТЕ-102-

1

15

ТЕ-102-

1

16

ТЕ-102-

1

17

ТЕ-103-

1

18

ТЕ-103-

1

19

ТЕ-103-

1

20

ТЕ-103-

1

21

ТЕ-103-

1

22

ТЕ-103-

1

23

ТЕ-103-

1

24

ТЕ-103-

1

25

ТЕ-104-

1

26

ТЕ-104-

1

27

ТЕ-104-

1

28

ТЕ-104-

1

29

ТЕ-104-

1

30

ТЕ-104-

1

31

ТЕ-104-

1

32

ТЕ-104-

1

33

Резерв

1

34

Резерв

1

35

Резерв

1



СИП2



1

ТЕ-105-

1

2

ТЕ-105-

1

3

ТЕ-105-

1

4

ТЕ-105-

1

5

ТЕ-105-

1

6

ТЕ-105-

1

7

ТЕ-105-

1

8

ТЕ-105-

1

9

ТЕ-138-5

1

10

ТЕ-201-

1

11

ТЕ-261

1

12

ТЕ-263

1

13

ТЕ-284

1

14

Резерв

1

15

Резерв

1

16

Резерв

1

17

Резерв

1

18

Резерв

1

19

Резерв

1

20

Резерв

1

21

Резерв

1

22

Резерв

1

23

Резерв

1

24

Резерв

1

25

Резерв

1

26

Резерв

1

27

Резерв

1

28

Резерв

1

29

Резерв

1

30

Резерв

1

31

Резерв

1

32

Резерв

1

33

Резерв

1

34

Резерв

1

35

Резерв

1

Поз.

Обозначение

Наименование

Кол.

Примеч.

1

14304.026

Конструктив КП5

1



2

14000-АТХ-190

Блок БМ

1



3



Персональная ЭВМ типа IBM-PC

1



4

14304.034

Тумба

1



В (1)

1. Переходник изготовить из квадрата

1. Кронштейн изготовить из листа


Позиция

Наименование и техническая характеристика оборудования и материалов

Завод-изготовитель (для импортного оборудования - страна, фирма)

Тип, марка оборудования. Обозначение документа и № опросного листа

Единица измерения

Код завода-изготовителя

Код оборудования, материала

Цена единицы тыс. руб.

Количество

Масса единицы оборудования

кг

Наименование

Код

1

2

3

4

5

6

7

8

9

10



Оборудование и материалы, поставляемые заказчиком



















Приборы и средства автоматизации

















1

Манометр показывающий электроконтактный, пределы измерений 0 - 6 кгс/см2, манометрный завод г. Томск (трубопровод, давление воздуха 0,4 МПа (4 кгс/см2)

ЭКМ-IV

ТУ 25.02.31-75

шт.

796

0225591

421214010210

0,008

2









006000







2

Вакуумметр показывающий электроконтактный, пределы измерений от -1 до 0 кгс/см2, манометрный завод г. Томск (разрежение воздуха минус 0,5 кгс/см2 в аппарате)

ЭКВ-IV

ТУ 25.02.31-75

шт.

796

0225591

421214501202

0,008

4









019000



















































Давление воздуха 0,4 МПа (4 кгс/см2), трубопровод

МПЭ-МИ

шт.

796

0225626

421211076602

0,17

14



Преобразователь (манометр) измерительный малогабаритный в комплекте с соединением 3-03-1 по ГОСТ 25164-82, пределы измерений 0 - 6 кгс/см2, класс точности 1,0, выходной сигнал 0 - 5 мА, ПО «Теплоконтроль» г. Казань

ТУ 25-02.102140-79







004000























































Миллиамперметр. Пределы измерений 0 - 5 мА, шкала 0 - 6 кгс/см2, исполнение горизонтальное, Ленинградское ПО «Вибратор»

М1730К

шт.

796

5755099

422376023704

0,071

14



ТУ 25-04.2111-77















4

Терморегулятор для ЩУС-01-09 и ЩУС-01-11 - регулятор температуры микроэлектронный, Орловский завод приборов

ТМ8

шт.

796



421882431310

0,11

22



ТУ 25-02. 200175-82







004000









Комплексы средств автоматизации



















Вычислительные комплексы



















ПО «Электронмаш», г. Киев



















Типовой комплекс

СМ1810.42

компл.

671





28,15

1





Блок расширения (БР)

СМ1810.0105

шт.

796





1,00

3





Модуль оперативный запоминающий (МОЗ)

СМ3508.31.0001

шт.

796





3,6

1





Модуль таймера многорежимный (МТМ)

СМ1800.3004

шт.

796





0,23

1





Модуль сопряжения с интерфейсом линейной последовательной связи (МИЛПС)

СМ1800.4506.01

шт.

796





0,35

1





Модуль ввода аналоговых сигналов (МВВА-1)

СМ1800.9204.02

шт.

796





0,33

2





Модуль коммутации аналоговых сигналов (МКАС-2)

СМ1800.8518

шт.

796





0,35

8





Модуль нормализации аналоговых сигналов (МНАС-2)

СМ1800.9211.01

шт.

796





0,03

16





Модуль вывода дискретных сигналов (МВД)

СМ1800.9303

шт.

796





0,15

3





Модуль ввода дискретных сигналов (МВВД)

СМ1800.9302

шт.

796





0,3

6





Модуль аналогового питания (МАП)

СМ1800.0302.02

шт.

796





0,4

2





Стойка

СМ1810.0102

шт.

796





0,21

1





Блок кроссовый

СМ1810.0106

шт.

796





0,8

1





Видеографический контроллер (ВГК)

СМ1810.7005

шт.

796





0,125

1





Видеомонитор

Электроника 32ВТЦ201

шт.

796





2,051







Нестандартизированное оборудование



















Пульт ПУТ1

15873.001

шт.

796







2





Ведомость покупных изделий 15873.001ВП



















Блок БМ1

15873.012

шт.

796







2





Ведомость покупных изделий 15873.012ВП



















Блок БМ2

15873.013

шт.

796







4





Ведомость покупных изделий 15873.013ВП



















Блок БМ3

15873.014

шт.

796







6





Ведомость покупных изделий 15873.014ВП



















Блок БИП1

15873.018

шт.

796







8

.



Ведомость покупных изделий 15873.018ВП



















Блок БКП1

15873.021

шт.

796







10





Ведомость покупных изделий 15873.021ВП



















Блок БУПБ1

15873.023

шт.

796







4





Ведомость покупных изделий 15873.023ВП



















Блок БУПР1

16274.017

шт.

796







4





Ведомость покупных изделий 16274.017ВП



















Блок БУР

17000.011

шт.

796







16





Ведомость покупных изделий 17000.011ВП



















Блок БТС

17000.024

шт.

796







24





Ведомость покупных изделий 17000.024ВП



















Стойка СУВ

17000.002

шт.

796







3





Ведомость покупных изделий 17000.002ВП



















Стойка СУК

17000.003

шт.

796







4





Ведомость покупных изделий 17000.003ВП



















Стойка СУА

17000.004

шт.

796







3





Ведомость покупных изделий 17000.004ВП



















Стойка СС

17000.005

шт.

796







2





Ведомость покупных изделий 17000.005ВП



















Комплект монтажных частей

17000.100

шт.

796







1





Ведомость покупных изделий 17000.100ВП



















Комплект запасных частей

17000.101

шт.

796







1





Ведомость покупных изделий 17000.101ВП



















Электроаппаратура



















Светофор



















ПО «Электролуч», г. Москва

СС-1, красный ТУ 16-535.194-75

шт.

796



3461118011

0,009

32





Лампа, цоколь Е27/27

Б230-240-40

шт.

796



316611210900



40





Уфимский электроламповый завод

ГОСТ 2239-79

















Вставка плавкая, 250 В

ВП2Б-

шт.

796

7592296











Электромеханический завод, г. Путивль

АГО.481.304ТУ

















0,5 А













300





1,25 А













12





2 А













6





3,15 А













12





5 А













800





8 А













12





Держатель вставки плавкой

ЛВП4-2В

шт.

796

7592296





1142





Электромеханический завод г. Путивль

АГО.481.301ТУ

















Выключатель пакетный

ПВ2-10М3



796







129





ПО «Контакт» г. Ленинград

ОСТ 16.0-526.001-77

шт.















Трансформатор однофазный

ТБС2-0,1-У3

шт.

796







4





УПП ВОС г. Клинцы

220/5-24 ТУ 16-517.969-76

















Розетка

СЩР36П15ЭШ5

шт.

796

7592296





120





Электромеханический завод г. Путивль

ГЕО.364.107 ТУ

















Трубопроводная арматура



















Вентили запорные муфтовые ТУ 26-07-271-80



















Dу 6 мм, Ру = 2,5 МПа (25 кгс/см2)

15нж6бк

шт.

796



3742119065

0,006

10





Dу 15 мм, Ру = 2,5 МПа (25 кгс/см2)

15нж6бк

шт.

796



374211906704

0,006

5





Кабели и провода



















Кабели ГОСТ 1508-78



км

008













КВВГ 5×1,0









356314



0,005





КВВГ 10×1,0









356314

0,355

0,005





КВВГ 14×1,0









356314



0,022





АКВВГ 5×2,5









356344

0,185

0,008





АКВВГ 7×2,5









356344

0,240

0,006





АКВВГ 19×2,5









356344

0,520

0,020





АКВВГ 27×2,5









356344

0,710

0,006





КРВГ 4×1,5









356315



0,02





КРВГ 10×1,5









356315



0,02





КРВГ 14×1,5









356315



0,02





КРВГ 19×1,5









356315



0,02





КРВГ 27×1,5









356315



0,02





КРВГ 37×1,5









356315



1,2





КРВГ 37×2,5









356315



0,9





КРВГ 4×2,5









356315



0,02





КРВГ 4×4,0









356315



0,02





КРВГ 4×10,0









356315



0,02





Кабели МКШ ГОСТ 10348-80



км

008



354833









2×0,35













0,2





3×0,35













19,6





5×0,35













1,9





7×0,35













9,31





10×0,35













11,0





14×0,35









3548330116



20,65





7×0,5









3548330111



0,3





10×0,5









3543880114



2,4





Материалы и монтажные изделия



















Труба



м

006







5





Труба



м

00б







20





Трубы ГОСТ 9941-81









136200









1×6000-12Х18Н10Т



км

008







260





10×1-08Х22Н6Т



м

006







10





14×2-08Х22Н6Т



м

006







120





22×2-08Х22Н6Т



м

006







20





Труба ДКРНМ28×3×3000М2Б ГОСТ 617-90



км

008







0,8





Шестигранник



кг

166







80





Лист



кг

166







120





Круг



кг

166







100





Технические средства автоматизации, поставляемые комплектно с оборудованием



















Розетка завод «Исень» г. Каменск-Уральский

М22КПЭ10Г

шт.

796







22





(поставляется комплектно с датчиком температуры трубопроводов)

ГЕО.364.126ТУ

















Вилка завод «Исень» г. Каменск-Уральский

2РМ22КПН10Ш1

шт.

796







5





(поставляется комплектно с датчиком вакуумметра ВМВД-1)

ГЕО.364.126ТУ

















Оборудование, поставляемое подрядчиком



















Серийные изделия



















Изделия заводов НПО МА



















Коробка соединительная

КС 20 ТУ 36.1764-79

шт.

796







56





Короб

СП200 ТУ 36.1109-77Е

шт.

796







200





Лоток

ЛП85 ТУ 36.111З-84Е

шт.

796







120





Полка кабельная

К 1163 ТУ 36.1496-85

шт.

796







160





Гайка

СГП-20 ТУ 36.1092-83Е

шт.

796







54





Наконечник

6 ТУ 36.1121-84Е

шт.

796







80





Ввод кабельный

ВКУ-2-40 ТУ 36.1764-79

шт.

796







150





Изделия индивидуального изготовления



















Кронштейн

К140 ТК4-3468-76

шт.

796







15





Кронштейн

К200 ТК4-3469-76

шт.

796







19





Кронштейн

КТ-24 ТК4-3226-71

шт.

796







10





Крюк

КР-1 ТК4-3461-76

шт.

796







63





Переходник

П100-200 ТК4-2943-74

шт.

796







14





Стойка

СП-22 ТК4-3530-81

шт.

796







14





Блоки СА



















Групповая установка приборов

14687-АТХ-145

шт.

796







3





Групповая установка приборов

17000-АТХ-146

шт.

796







2





Установка приемника газоанализатора МН5106

17000-АТХ-148

шт.

796







6





Установка 1 дифманометра ДС-П3

ТМ4-353-83

шт.

796







6




строки

Наименование материала и единица измерения

Код

Кол.

Примечание

материала

ед. изм.

1











2

Трубы









3











4

Трубы защитные для электропроводок









5











6

Трубы ГОСТ 3262-75, м

138500

006





7

10×2,0





300



8

20×2,35





2500



9

25×2,8





850



10

Трубы ГОСТ 18599-83, м

224811

006





11

ПВД40





450



12

ПВД63С





300



13

Металлорукав Р3-Ц-Х15 ТУ 22-5570-83, м

483385

006

200



1











2

Трубы для трубных проводок









3











4

Трубы ГОСТ 3262-75, м

138500

006





5

15×2,5





150



6

20×2,8





120



7

40×3,5





100



8

Трубка напорная ПВД8×1 ТУ 6-19-272-85, м

224711

006





9

Кабели пневматические ТУ 16-505.720-75, м

356627

006





10

ТПВБбГ 7×8/1,6





150



11

ТПВБбГ 12×6/1





300



1











2

Прокат черных металлов









3











4

Металлоконструкции для крепления проводок









5











6











7

Швеллер , кг

112000

166

7000



8

Швеллер , кг

112000

166

230



9

Уголок , кг

093200

166

250



10

Листы ГОСТ 19904-90, м

097200

166





11

Б 2,0





600



12

Б 3,0





30



13

Круг , м

093400

166

14



1











2

Металлоконструкции для установки щитов и пультов









3











4

Швеллер , кг

112000

166

2800



5

Швеллер , кг

112000

166

2000



6

Швеллер , кг

112000

166

180



7

Уголок , кг

093200

166

500



8



:







9

Металлоконструкции для установки приборов средств автоматизации и проводок

:







10











11

Уголок , кг

112000

166

100



12

Листы ГОСТ 19904-90, кг

097200

166





13

Б 2,0





600



14

Б 3,0





15



1











2

Лакокрасочные материалы









3











4

Эмаль ХВ-124 ГОСТ 10144-89, кг

231312

166

350



5

Эмаль ХВ-785 ГОСТ 7313-75, кг

231312

166

15



6

Эмаль МА-2129









7

ТУ 6-10-18-15-83, кг

231282

166

400



8

Грунтовка ФЛ-03К ГОСТ 9109-81, кг

231243

166

12



9

Грунтовка ГФ-021 ГОСТ 25129-82, кг

231000

166

19



10

Растворитель Р4 ГОСТ 7827-74, кг

231000

166

21



1. ВВЕДЕНИЕ

Основанием для разработки рабочей документации по титулу 124 Пиролиз для производства этилена на Петровском серном заводе является договор № 126/4 от 22.01.90. Дополнительно в состав документации включена рабочая документация по титулу 130 Факел.

При разработке документации использованы техническое задание и протоколы технических совещаний, утвержденные ВНИИПИ.

Для размещения первичных преобразователей, работающих с измеряемыми средами, требующими обогрева, разработана документация утепленных шкафов в соответствии с требованиями Технического циркуляра НПО «Монтажавтоматика» Минмонтажспецстроя СССР № 28-6-1/И22 от 29.03.89.

Разработанная документация предназначена для автоматического управления процессом пиролиза производства этилена, отображения информации о ходе технологического процесса и обработки полученных результатов.

Для автоматизации приточных вентиляционных систем использован информационный материал ИМ3-3-87 по применению щитов ЩУС-01, которые предназначены для управления и контроля приточными венткамерами в составе автоматизированных систем управления технологическими процессами строящихся и реконструируемых объектов промышленности и гражданского строительства.

2. СОСТАВ РАБОЧЕЙ ДОКУМЕНТАЦИИ

В состав рабочей документации входят следующие материалы:

общие данные;

расчеты клапанов;

структурные схемы автоматизации технологического процесса;

схемы автоматизации процесса пиролиза, факела и вентиляции;

принципиальные схемы управления насосами, дымососами, электроприводной арматурой и шиберными задвижками;

принципиальные схемы измерения и сигнализации;

схемы соединений внешних проводок;

схемы подключения внешних проводок;

планы расположения оборудования и проводок;

установка приборов и средств автоматизации;

документация на разработку нестандартизированного оборудования, состоящая из общих видов стоек, блоков и пультов;

документация на щиты и пульты;

пояснительная записка;

локальные сметы на приобретение оборудования и монтаж.

3. ХАРАКТЕРИСТИКА ОБЪЕКТА УПРАВЛЕНИЯ

Система пиролиза (титул 124) состоит из следующих сооружений:

постамент емкостей (сооружение 124/1);

блок подготовки топливного газа (сооружение 124/2);

конденсатная станция (сооружение 124/3);

газоходы и дымовая труба (сооружение 124/4);

печи пиролиза (5 сооружений 124/5);

деаэраторная (сооружение 124/6).

Система пиролиза включает в себя следующие технологические объекты управления:

1 электроуправляемая задвижка;

12 электроуправляемых шиберных задвижек;

10 насосов;

2 дымососа;

3 приточных вентиляционных системы;

103 пневматических регулирующих клапана;

3 регулирующих клапана приточных вентиляционных систем.

Для осуществления управления технологическим процессом пиролиза предусмотрен контроль следующих технологических параметров:

404 канала измерения температуры;

74 канала измерения давления;

93 канала измерения расхода;

29 каналов измерения уровня;

103 канала регулирования температуры, давления расхода и уровня;

10 каналов измерения предельно допустимой концентрации (ПДК) газов.

Контроль за работой приточных систем 1П1-1П3 осуществляется по 6 каналам измерения температуры и 3 каналам измерения давления.

Факельная установка (титул 130) включает в себя следующие технологические объекты управления:

3 электроуправляемые задвижки;

2 насоса;

1 пневматический регулирующий клапан;

Для осуществления управления технологическим процессом сброса газов на факел предусмотрен контроль следующих технологических параметров:

7 каналов измерения температуры;

10 каналов измерения давления;

3 канала измерения расхода;

3 канала измерения уровня;

3 канала регулирования расхода и уровня;

3 канала измерения предельно-допустимой концентрации ПДК газа.

4. КРАТКОЕ ОПИСАНИЕ АВТОМАТИЗАЦИИ ТЕХНОЛОГИИ ПРОИЗВОДСТВА

Автоматизация технологии производства системы пиролиза предназначена для управления технологическим процессом в режиме нормальной эксплуатации, аварийных ситуациях, а также в режиме пусконаладочных работ и включает в себя локальную систему управления (ЛСУ) и управляющий микропроцессорный вычислительный комплекс (КТС АТП) с операторной станцией на базе персональной ЭВМ совместимой с IBM РС.

По своим функциям ЛСУ обеспечивает:

преобразование измеряемых параметров в электрические сигналы;

согласование электрических сигналов от первичных преобразователей с показывающими приборами и входами УСО КТС АТП;

согласование выходов УСО КТС АТП с исполнительными органами;

управление исполнительными органами в дистанционном режиме;

блокировки между исполнительными органами;

сигнализацию состояния исполнительных органов;

Комплекс технических средств КТС АТП, на котором построен управляющий микропроцессорный комплекс, обеспечивает:

сбор информации, поступающей с технологических систем;

первичную обработку информации в реальном масштабе времени;

вторичную обработку информации;

представление информации на дисплеях;

дистанционное и автоматическое дискретное управление с обеспечением необходимых блокировок;

регулирование технологических параметров с возможностью ручного ввода задания и формирования ПИД-закона регулирования;

формирование сигналов предупредительной и аварийной сигнализации;

передачу и прием информации из единой сети ЭВМ производства Э-200-П;

диагностику работы системы управления;

выдачу отчетных документов.

5. СОСТАВ И КРАТКОЕ ОПИСАНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ КТС АТП

Комплекс технических средств КТС АТП, на котором построена система управления технологическим процессом пиролиза, факела (титулы 126, 130), и специальное программное обеспечение к нему предназначены для построения компоновочными проектными приемами контрольной системы автоматизированного дистанционного управления технологическим оборудованием.

В состав КТС АТП входит следующее оборудование:

трехканальная процессорная стойка С1-М (3 шт.);

одноканальная процессорная стойка С1-М1к;

стойка аналоговая дополнительная С-АД (3 шт.);

стойка регуляторов С-Р (3 шт. с приборами ПРОТАР);

стойка групповых преобразователей С-ГП;

стойка групповых преобразователей дополнительная С-ГПД (2 шт.)

стойка связи с объектом С2-Д2;

стойка питания СП (3 шт.);

операторная станция на базе персональной ЭВМ, совместимой с IBM РС.

Пульт проверки ПП, инструментальный комплекс и системный пульт являются общим оборудованием для АТП «Этилен».

Краткие технические характеристики КТС АТП приведены в разделе 5 пояснительной записки 17001-АТХ-039.

6. МОНТАЖ ПРИБОРОВ И СРЕДСТВ АВТОМАТИЗАЦИИ

В связи с взрывоопасностью производства в рабочей документации предусмотрены мероприятия, обеспечивающие взрывобезопасность работы системы управления.

Первичные преобразователи температуры работают в комплекте с искробезопасными измерительными преобразователями. Измерение давления, расхода и уровня осуществляется измерительными преобразователями типа «Сапфир», ВЭ-16Рб и другими контрольно-измерительными приборами во взрывозащищенном исполнении.

В документации разработаны утепленные шкафы и нетиповые чертежи установки средств автоматизации.

7. НЕСТАНДАРТИЗИРОВАННОЕ ОБОРУДОВАНИЕ

В альбоме 3.2 проекта приведено задание на разработку нестандартизированного оборудования.

В качестве базового конструктива использованы стойки каркасные и приборные.

8. ПИТАНИЕ СРЕДСТВ АВТОМАТИЗАЦИИ

Для питания АТП системы пиролиза требуется подвести следующие виды электропитания:

переменный однофазный ток напряжением (220 ± 22) В частотой 50 Гц мощностью 17,6 кВА (2 фидера);

постоянный стабилизированный ток напряжением (28,5 ± 1) В мощностью 9,52 кВт (7 фидеров).

В целях безотказной работы АТП в задании на электроснабжение предусмотрена аккумуляторная батарея.

11. СТОИМОСТЬ ОБОРУДОВАНИЯ И МОНТАЖА

В документации разработаны локальные сметы на приобретение и монтаж приборов и средств автоматизации для титулов 124, 130.

Сметная стоимость оборудования и монтажных работ по титулу 124 составляет 892,27 тыс. руб., в том числе:

оборудования 754,12 тыс. руб.

монтажа 138,15 тыс. руб.

Сметная стоимость оборудования и монтажных работ по титулу 130 составляет 61,42 тыс. руб., в том числе:

оборудования 45,41 тыс. руб.

монтажа 16,01 тыс. руб.

Стоимость нестандартизированного оборудования КТС АТП и ЛСУ будет учтена в локальной смете 17001-АТХ по титулу 127/2.

Сметная стоимость 11,77 тыс. руб.

в том числе:

1) оборудования 7,07 тыс. руб.

2) монтажных работ 4,70 тыс. руб.

3) строительных работ - тыс. руб.

Нормативная трудоемкость 1274 чел.-ч

Сметная заработная плата 0,74 тыс. руб.

Основание: 17000-АТХ.СО1, 17000-АТХ.СО2, 17000-АТХ.ВМ

Составлена в ценах 1984 г.


Номер п/п

Шифр и номер позиции норматива

Наименование и характеристика оборудования и монтажных работ, единица измерения и масса единицы оборудования

Кол.

Стоимость единицы, руб.

Общая стоимость, руб.

Затраты труда рабочих, чел.-ч, не занятых обслуживанием машин

Общая масса оборудования, брутто, нетто

оборудования

монтажных работ

оборудования

монтажных работ

Всего

Экспл. машин

Всего

основной заработной платы

Экспл. машин

основной заработной платы

в т.ч. заработной платы

в т.ч. заработной платы

обслуживающих машины

на единицу

всего

1

2

3

4

5

6

7

8

9

10

11

12

13

14





Оборудование























1

Ориентировочная цена ПО «Промприбор» г. Орел, 11-4-2

Датчик реле температуры

ТАМ102-1-02-1 (поз. 1), шт.

6

38

0,51

0,5

-

228

3,06

3,0

-

1

6

-

2

17-04, 1-0044, 11-4-3

Терморегулятор дилатометрический электрический ТДЭ-5 (поз. 2), шт.

12

29

0,36

0,35

-

348

4,32

4,2

-

1

12

-

3

17-04/22, 5-1127, 11-406-7 выпуск 1

Регулятор температуры микроэлектронный трехпозиционный ТМ8 (поз. 3), шт.

6

110

1,72

1,69

-

660

10,32

10,14

-

3

18

-

4

17-04/26, 1-1214, 11-13-2

Термопреобразователь сопротивления медный ТСМ-0879 5Ц2.821.425-18 (поз. 4), шт.

6

4,35

0,5

0,49

-

26,1

3,0:

2,94

-

1

6

-

5

17-04/26, 1-1210, 11-13-2

Термопреобразователь сопротивления медный для помещений ТСМ-0879

5Ц2.821.425-28 (поз. 4а, 6), шт.

3

4,2

0,5

0,49

-

12,6

1,5

1,47

-

1

3

-

6

17-04, 1-0041, 11-4-3

Устройство терморегулирующее дилатометрическое электрическое ТУДЭ-8М1 (поз. 5), шт.

6

28,8

0,36

0,35

-

172,8

2,16

2,1

-

1

6

-

7

17-14 ч. II, 3-043, 11-40-7

Мост самопишущий КСМ2-021 (поз. 7), шт.

1

235

3,31

3,24

0,01

-

235

3,31

3,24

0,01

-

5

5

-

8

17-04/35, 2-1186, 11-91-3

Преобразователь измерительный избыточного давления Сапфир 22ДИ-2150-01-УХЛ.3.1-0,5/1 МПА-05 К 1/2" (поз. 8), шт.

1

560

2,68

2,55

0,08

-

560

2,68

2,55

0,08

-

5

5

-

9

17-04/35, 2-1186, 11-91-3

Преобразователь измерительный избыточного давления Сапфир 22ДИ-2150-01-УХЛЗЛ-0,5/0,6 МПА-05 У 1/2" (поз. 9), шт.

1

560

2,68

2,55

0,08

-

560

2,68

2,55

0,08

-

5

5

-

10

17-04/33, 5-1086, 11-583-5

Блок питания 22БП-36-1-УХЛ4-1-1 (поз. 10), шт.

1

120

0,96

0,93

0,01

-

120

0,96

0,93

0,01

-

2

2

-

11

17-14 ч. II, 4-086, 11-40-7

Потенциометр КСУ2-025 (поз. 11), шт.

1

265

3,31

3,24

0,01

-

265

3,31

3,24

0,01

-

5

5

-

12

Цена п/я Г-4243 г. Львов, 11-40-7

Прибор регистрирующий РП160-08 (поз. 12), шт.

1

615

3,31

3,24

0,01

-

615

3,31

3,24

0,01

-

5

5

-

13

17-04, 2-0016, 11-93-7

Манометр показывающий электроконтактный ЭКМ-IV (поз. 13), шт.

1

7,8

1,27

1,21

0,04

-

7,8

1,27

1,21

0,04

-

2

2

-

14

17-04, 5-0499, 11-111-2

Датчик-реле перепада давления ДПН-2,5 (поз. 14), шт.

3

14,7

1,78

1,62

0,04

0,01

44,1

5,34

4,86

0,12

0,03

3

9

-

15

17-04/93, 5-1625, 11-405-1 Применительно

Регулятор-сигнализатор уровня сталь 12Х18Н10Т РОС301-УХЛ (поз. 15), шт.

5

200

2,66

2,61

-

1000

13,3

13,05

-

4

20

-

16

17-04/8, 5-0977, 11-630-19 выпуск 4

Балансное реле электронное БРЭ-1 (поз. 17), шт.

3

44

0,86

0,84

-

132

2,58

2,52

-

1

3

-





Итого:









4986

63

61

-

-

112

-





Щиты и комплектующая аппаратура























17

15-17/7, 01-1016, 11-680-4

Щит шкафной малогабаритный ШШМ-1000×600×500, шт.

6

30

3,09

1,87

0,32

0,11

180

18,54

11,22

1,92

0,66

3

18

-

18

15-17/7, 01-974, 11-680-1

Щит шкафной ШШ-3Д-1-800×600-УХЛ4-1-Р30, шт.

2

94

3,1

2,75

0,29

0,11

188

6,2

5,5

0,58

0,22

5

10

-

19

15-04/89, 06-620

Переключатель пакетный ПП2-16/Н3М3, шт.

1

1,30

-

-

1,3

-

-

-

-

-

-

20

15-17, 1-414

Установка, шт.

1

3,3

-

-

3,3

-

-

-

-

-

-

21

15-04/89, 06-609

Выключатель пакетный ПВ2-16/Н3, шт.

10

0,9

-

-

9

-

-

-



-

-

22

15-17, 1-414

Установка, шт.

10

3,3

-

-

33

-

-

-

-

-

-

23

15-04, 18-012

Выключатель КЕО12У3, шт.

53

1,45

-

-

76,85

-

-

-

-

-

-

24

15-17

Установка, шт.

53

1,25

-

-

66,25

-

-

-

-

-

-

25

15-04/80, 12-272

Реле ПЭ37-44У3, шт.

46

5,1

-

-

234,6

-

-

-

-

-

-

26

15-17, 1-429

Установка, шт.

46

3,75

-

-

172,5

-

-

-

-

-

-

27

15-07, 5-051

Арматура АС220, шт.

55

0,38

-

-

20,9

-

-

-

-

-

-

28

15-17, 1-481

Установка, шт.

55

0,75

-

-

41,25

-

-

-

-

-

-

29

15-07, 5-059

Табло световое ТСБ-III-У3-01, шт.

10

1,2

-

-

12

-

-

-

-

-

-

30

15-17, 1-481

Установка, шт.

10

0,75

-

-

7,5

-

-

-

-

-

-

31

15-15, 7-002

Лампа Ц215-225-10, шт.

100

0,09

-

-

9,0

-

-

-

-

-

-

32

36-06, 5-060

Вставка плавкая ВП2Б-1В, шт.

18

0,083

-

-

1,49

-

-

-

-

-

-

33

36-06, 5-229

Держатель вставки плавкой ДВП4-2Б, шт.

18

0,55

-

-

9,9

-

-

-

-

-

-

34

15-17, 1-379

Установка, шт.

18

0,65

-

-

11,7

-

-

-

-

-

-

35

15-05, 11-021

Трансформатор понижающий ОСО-0,25-220/36-У3, шт.

2

6,75

-

-

13,5

-

-

-

-

-

-

36

15-17, 1-460

Установка, шт.

2

1,2

-

-

2,4

-

-

-

-

-

-

37

15-04, 17-090

Розетка штепсельная РШ-Ц-2-0-50-10/220, шт.

2

0,22

-

-

0,44

-

-

-

-

-

-

38

15-17, 1-453

Установка, шт.

2

1,0

-

-

2,0

-

-

-

-

-

-

39

15-04/87, 12-273

Реле времени ВС33-1УХЛ4, шт.

3

18

-

-

54,0

-

-

-

-

-

-

40

15-17, 1-429

Установка, шт.

3

3,75

-

-

11,25

-

-

-

-

-

-

41

15-07, 7-020

Патрон Е27ФП-01УХЛ4, шт.

2

0,26

-

-

0,52

-

-

-

-

-

-

42

15-17, 1-481

Установка, шт.

2

0,75

-

-

1,5

-

-

-

-

-

-

43

15-09, табл. 5-001 с. 88

Провод ПВ3 1×1, км

0,2

22,5

-

-

4,5

-

-

-

-

-

-

44

24-18-29/2, 06-037

Прокладка провода в щитах, 100 м

2

32

-

-

64

-

-

-

-

-

-

45

15-17, 1-509

Изготовление и установка реек и других дополнительных элементов к шкафу, при помощи которых устанавливаются аппараты, высота 2200 мм, комплект

2

4,6

-

-

9,2

-

-

-

-

-

-

47

15-17, 1-507

То же, высота 1000 мм, комплект

6

2,85

-

-

17,1

-

-

-

-

-

-

48

15-17, 1-495

Установка зажимов отводной рейки контрольной цепи, шт.

700

0,3

-

-

210

-

-

-

-

-

-





Итого:









1469

25

17

3

1

-

28

-





Трасса























49

8-149-1

Прокладка кабеля в проложенных трубах и коробах, масса 1 м до 1 кг, 100 м

24,5

-

10

6,24

0,27

10,1

-

245

152,88

6,62

2,45

11

269,5

-

50

8-148-9

Прокладка кабеля по установленным лоткам, масса 1 м до 2 кг, 100 м

7,84

-

20,6

8,62

0,48

0,19

-

161,5

67,58

3,76

1,49

15

117,6

-

51

8-408-1

Прокладка металлорукава диаметром до 78 мм, 100 м

1,6

-

32

9,26

7,54

2,28

-

51,2

14,82

12,06

3,65

16

25,6

-

52

8-409-1

Затягивание первого провода в металлорукава, 100 м

1,6

-

4,88

2,36

2,33

0,71

-

7,81

3,78

3,73

1,14

4

6,4

-

53

8-409-11

Затягивание последующих проводов, 100 м

10,04

-

1,21

1,14

-

-

12,15

11,45

-

2

20,1

-

54

11-840-6 выпуск 1

Прокладка короба СП100, СУ100, м

75

-

0,23

0,19

0,02

0,01

-

17,25

14,25

1,5

0,75

0,3

22,5

-

55

11-840-5 выпуск 1

Прокладка лотка ЛМТ20, ЛМТУ20, м

185

-

0,15

0,05

0,02

0,01

-

27,75

9,25

3,7

1,85

0,1

18,5

-

56

8-399-1

Прокладка шнура в лотках, 100 м

0,4

-

7,97

2,07

5,59

1,75

-

3,19

0,83

2,24

0,7

4

1,6

-

57

12-535-4

Прокладка импульсных труб 14×2, м

40

-

0,21

0,19

0,01

-

-

8,4

7,6

0,4

-

0,3

12

-

58

8-406-12

Прокладка защитного трубопровода по металлоконструкциям диаметром до 50 мм, 100 м

2,23

-

52,3

19,0

14,2

4,55

-

116,63

42,37

31,67

10,15

37

82,5

-





Коробки соединительные, шт.:























59

11-582-2

КС-10-1

26

-

1,04

0,77

0,04

0,01

-

27,04

20,02

1,04

0,26

1

26

-

60

11-582-3

КС-20-1

10

-

1,47

1,17

0,04

0,01

-

14,7

11,7

0,4

0,1

2

20

-





Вводы кабельные электрические с количеством жил до:























61

11-711-1

10, ввод

120

-

0,54

0,53

-

-

64,8

63,6

-

1

120

-

62

11-711-2

19, ввод

10

-

1,05

1,03

-

-

10,5

10,3

-

1

10

-

63

11-711-3

37, ввод

5

-

1,47

1,44

-

-

7,35

7,2

-

2

10

-

64

11-711-4

Ввод кабельный с количеством жил свыше 30, 1 жила (37 - 30)×5

35

-

0,04

0,04

-

-

1,4

1,4

-

0,06

2,1

-





Заделка для контрольного кабеля сечением 2,5 мм2, с количеством жил до:























65

8-153-13

7, шт.

160

-

0,49

0,22

-

-

78,4

35,2

-

1

160

-

66

8-153-14

14, шт.

60

-

0,81

0,4

-

-

48,6

24

-

1

60

-

67

8-153-15

19, шт.

20

-

1,02

0,52

-

-

20,4

10,4

-

1

20

-

68

8-153-16

30, шт.

10

-

1,37

0,69

-

-

13,7

6,9

-

1

10

-

69

8-170-1 применительно

Проход для кабеля, проход

15

-

1,66

0,24

-

-

24,9

3,6

-

0,4

6,0

-

70

8-472-10

Проводник заземляющий, 100 м

0,27

-

38,4

17,3

0,1

0,03

-

10,37

4,67

0,03

0,01

31

8,4

-

71

8-91-4

Металлоконструкции под оборудование, т

0,1

-

377

33,3

4,7

1,41

-

37,7

3,33

0,47

0,14

61

6,1

-

72

8-147-3

Металлоконструкции для прокладки трассы, т

0,5

-

377

24,9

4,1

1,02

-

188,5

12,45

2,05

0,51

41

20,5

-





Итого:











1199

540

70

23

-

1055

-





Материалы, не учтенные ценниками на монтаж

























ССРСЦ ч. V, с. 93

Кабель КВВГ, км:























73



4×1

0,35

-

202

-

-

70,7

-

-

-

-

-

74

То же

1,5

1,23

-

218

-

-

268,14

-

-

-

-

-

75

ССРСЦ ч. V, с. 94

1,5

0,6

-

324

-

-

194,4

-

-

-

-

-

76

То же

10×1,5

0,28

-

466

-

-

130,48

-

-

-

-

-



ССРСЦ ч. V, с. 98

Кабель КВВБГ, км:























77



1,5

0,04

-

439

-

-

17,56

-

-

-

-

-

78

То же

14×1,5

0,08

-

883

-

-

70,64

-

-

-

-

-

79

"

19×1,5

0,48

-

1070

-

-

513,6

-

-

-

-

-

80

"

27×1,5

0,24

-

1430

-

-

343,2

-

-

-

-

-

81

15-09, табл. 5-001 с. 88

Провод ПВЗ 1×1,5, км

1,2

-

30,0

-

-

36,0

-

-

-

-

-

82

15-09/3, табл. 8-109 с. 34

Шнур ШВ4И, км

0,04

-

108

-

-

4,32

-

-

-

-

-

83

01-13, с. 14

Труба 14×2-20, м

40

-

0,14

-

-

5,6

-



-

-

-

84

01-13, с. 15

Труба электросварная тонкостенная 26×1,8 ГОСТ 10704-76, м

230

-

0,24

-

-

55,2

-

-

-

-

-

85

24-05, 1-243

Секция прямая СП100, шт.

30

-

3,15

-

-

94,5

-

-

-

-

-

86

24-05, 1-249

Секция угловая СУ100, шт.

20

-

2,2

-

-

44,0

-

-

-

-

-

87

24-05-29, 1-462

Секция прямая ЛМТ20, шт.

85

-

4,7

-

-

399,5

-

-

-

-

-

88

Ориентировочная цена ЛОЗ

Секция угловая ЛМТУ20, шт.

20

-

1,85

-

-

37,0

-

-

-

-

-





Коробки соединительные, шт.























89

24-05/22, 1-1467

КС-10-1

26

-

3,8

-

-

98,8

-

-

-

-

-

90

1-468

КС-20-1

10

-

5,6

-

-

56,0

-

-

-

-

-





Металлорукава, м:























91

24-16-49, 1-048

Р3-ЦХ15

75

-

0,16

-

-

12,0

-

-

-

-

-

92

1-049

Р3-ЦХ18

90

-

0,18

-

-

16,2

-

-

-

-

-

93

ССРСЦ ч. V с. 191

Лампа накаливания Б220-230-60, шт.

2

-

0,099

-

-

0,2

-

-

-

-

-

94

24-18-29 ч. 1, 06-019

Проводник заземляющий П-750, шт.

36

-

0,173

-

-

6,23

-

-

-

-

-





Итого:











2474















Транспортные расходы для 1-го территориального района























95

ССРСЦ ч. V, табл. 3А

1) провод, шнур, проводник - 11,6 % от суммы 47 руб.

-

-

-

-

-

5

-

-

-

-

-

96

ССРСЦ ч. V, табл. 10Ж

2) трубы и металлорукава - 8,9 % от суммы 89 руб.

-

-

-

-

-

8

-

-

-

-

-

97

ССРСЦ ч. V, табл. 7В

3) короба, коробки -7,3 % от суммы 293 руб.

-

-

-

-

-

21

-

-

-

-

-

98

ССРСЦ ч. V, табл. 7Б

4) лотки - 7,2 % от суммы 436 руб.

-

-

-

-

-

31

-

-

-

-

-





Итого:











2539















Сводка затрат























99

-

Оборудование

-

-

-

-

4986

63

61

-

-

112

-

100

-

Щиты и комплектующая аппаратура

-

-

-

-

1469

25

17

3

1

-

28

-

101

-

Трасса

-

-

-

-

-

1199

540

70

23

-

1055

-





Итого:









6455

1287

618

73

24

-

1195

-

102

Справочник по проверке документации для финансирования строительства ч. III, 1977, Шелихов с. 270

2 % - запасные части

-

-

-

-

129

-

-

-

-

-

-















6584













103

То же с. 267

1,5 % - тара и упаковка

-

-

-

-

99

-

-

-

-

-

-





Итого:









6683













104

Методические указания утв. Госстроем СССР от 09.11.70 (Шелихов ч. III, 1977, с. 273)

3 % - транспортные расходы

-

-

-

-

200

-

-

-

-

-

-





Итого:









6883













105

Постановление СМ СССР № 249 от 28.03.83

1,2 % - заготовительно-складские расходы

-

-

-

-

83

-

-

-

-

-

-





Итого:









6966













106

Сборник наценок и скидок к оптовым ценам продукции Госснаб СССР 1982, р. IV

1,5 % - комплектация (от итога с запчастями)

-

-

-

-

99

-

-

-

-

-

-





Итого:









7065

1287

618

73

24

-

1195

-

107

-

Материалы, не учтенные расценками на монтаж

-

-

-

-

-

2539

-

-

-

-

-

108

Постановление Госстроя СССР № 273 от 30.12.85, п. 3.1

Затраты труда рабочих обслуживающих машины (1,29×24 = 31), чел.-ч

-

-

-

-

-

-

-

-

-

31

-





Итого:









7065

3826

618

73

24

-

1226

-

109

Постановление СМ СССР № 249 от 28.03.83

87 % - на электромонтажные работы от суммы 394 руб.

-

-

-

-

-

343

-

-

-

-

-

110

То же

80 % - на монтаж оборудования от суммы 224 руб.

-

-

-

-

-

179

-

-

-

-

-

111

-

Нормативная трудоемкость в накладных расходах 0,092×(343 + 179), чел.-ч

-

-

-

-

-

-

-

-

-

48

-

112

Постановление Госстроя СССР № 273 от 30.12.85, п. 5.2

Сметная заработная плата в накладных расходах 0,18×(343 + 179), руб.

-

-

-

-

-

-

94

-

-

-

-





Итого:









7065

4348

712

73

24

-

1274

-

113

Постановление СМ СССР № 249 от 28.03.83

8 % - плановые накопления

-

-

-

-

-

348

-

-

-

-

-





Всего стоимость оборудования и монтажа









7065

4696

712

73

24

-

1274

-





Всего по смете: 11,77 тыс. руб.























114

-

Нормативная трудоемкость, чел.-ч

-

-

-

-

-

-

-

-

-

1274

-

115

-

Сметная заработная плата (712 + 24 = 736), руб.

-

-

-

-

-

-

736

-

-

-

-





Составил

Проверил

Начальник сектора











Ю.А. Русак

В.И. Пономарев

О.А. Булатов










3. ОБРАЗЦЫ ВЫПОЛНЕНИЯ ДОКУМЕНТАЦИИ НА ЩИТЫ И ПУЛЬТЫ

Позиция

Наименование и техническая характеристика оборудования и материалов

Завод-изготовитель (для импортного оборудования - страна, фирма)

Тип, марка оборудования. Обозначение документа и № опросного листа

Единица измерения

Код завода-изготовителя

Код оборудования, материала

Цена единицы тыс. руб.

Количество

Масса единицы оборудования

кг

Наименование

Код

1

2

3

4

5

6

7

8

9

10



Щиты и пульты



















Щит ЩМТК

16736-АТХ-350

шт.

796







3/3





Заготовка щит ЩШ-3Д-1-1000×600У4 IP30 ОСТ 36.13-76



















Щит ЩИТРД

17000-АТХ-029

шт.

796







3/3





Заготовка щит ЩШ-3Д-1-600×600У4 IP30 ОСТ 36.13-76



















Щит ЩИТО

17000-АТХ-030

шт.

796







2/2





Заготовка щит ЩШ-3Д-1-800×600У4 IP30 ОСТ 36.13-76



















Щит ШПСТ

17000-АТХ-408

шт.

796







1/2





Заготовка щит ЩШ-2-1-(800×600)У4 IP30 ОСТ 36.13-76



















Щит ЩП

17000-АТХ-416

шт.

796







4/8





Заготовка щит ЩШ-2-1-(600×600)У4 IP30



















Статив манометров

17000-АТХ-423

шт.

796







1/1





Заготовка статив С-1-800У4 IP00 ОСТ 36.13-76



















Статив преобразователей

17000-АТХ-427

шт.

796







1/2





Заготовка статив С-2-1-(600×600)У4 IP00 ОСТ 36.13-76



















Пульт оператора

17000-АТХ-031

шт.

796







1/1





Заготовка пульт ПНП-Л-800×1050 У4 IP30 ОСТ 36.13-76



















Пульт управления

17000-АТХ-032

шт.

796







1/1





Заготовка пульт П-1000×800 У4 IP30 ОСТ 36.13-76



















Тройник

ТГ-145 ТУ 36.1113-84Е

шт.

796







19





Угольник

УГ-145 ТУ 36.1113-84Е

шт.

796







19





Скоба

СО-22 ТУ 36.221906.001-87

шт.

796







48





Стойка

К1151 ТУ 36.1496-82

шт.

796







3





Аппаратура и приборы, поставляемые комплектно со щитами и пультами



















Тумблер

Т2

шт.

796







156





Смоленский завод радиодеталей

ВРО.360.007 ТУ

















Тумблер

П2Т-5

шт.

796







170





Смоленский завод радиодеталей

ВТО.360.002 ТУ

















Выключатель пакетный

ПВ2-10М3

шт.

796







385







ОСТ 16.0-526. 001-77

















Вставка плавкая, 250 В

ВП2Б-1В

шт.

796

7592296











Электромеханический завод г. Путивль

АГО.481.304 ТУ

















0,5 А













283





1,25 А













4





2 А













2





3,15 А













4





5 А













520





8 А













4





Держатель вставки плавкой

ДВП4-2В

шт.

796

7592296





817





Электромеханический завод г. Путивль

АГО.481.304ТУ

















Лампа

Б230-240-40

шт.

796



316611210900



60





Уфимский электроламповый завод

ГОСТ 2239-79

















Трансформатор однофазный

ТБС2-0,1-У3

шт.

796







12





УПП ВОС г. Клинцы

220/5-24 ТУ 16-517.969-76

















Трансформатор 127/220-50

ТПП287

шт.

796







16





Трансформаторный завод г. Нижний Новгород

0100.470.001 ТУ

















Источник питания постоянного тока

Б5-47

шт.

796



668835004705



16





Электромеханический завод г. Абовян

ЕЭ3.233.220 ТУ

















Реле, 24 В постоянного тока РС4.523.403-01

РМУГ

шт.

796







350





Релейный завод г. Ереван

РСО.452.012

















Реле РС4.500.015

РКН

шт.

796

7525392





460





Релейный завод г. Алатырь

ды0.450.002 ТУ

















Реле времени ~220 В, выдержка времени 10 - 100 с

ВЛ45-УХЛ4

шт.

796







45





Киевский завод реле и автоматики



















Диод

2Д202Д

шт.

796







300





Завод «Старт», г. Москва

УЖ3.362.035 ТУ

















Конденсатор

К50-29-11-63В-47 мкФ

шт.

796







400





Релейный завод г. Новосибирск

ОЖО.464.156 ТУ

















Поз.

Обозначение

Наименование

Кол.

Примечание





Документация







17000-АТХ-114

Таблица соединений







17000-АТХ-115

Таблица подключения









Сборочные единицы





1



Плата

1

ТМ3-18-83





Стандартные изделия





3



Щит ЩШМ-1000×600×500 УХЛ4 IP30 ОСТ 36.13-76

1



4



Рейка Р600 ТК3-128-83

10



5



Рейка РБМ500 ТК3-100-83

1



6



Блок зажимов Б3-24-4П16-В/В У3-10 ГОСТ 19132-86

4



7



Лампа сигнальная Ц215-225-10 ГОСТ 5011-83

6







Прочие изделия





9

SF, B20-SF, B20P-SF

Автоматический выключатель однополюсный ~220 В, 50 Гц, Jн.р. = 1 А тах ВА14-26-14-20 УХЛ4 ТУ 16-641-004-83

3

ТМ3-13-83





Выключатель КЕО11У3 исп. 2 ТУ 16-642.015-84





10

SB1, SB3

Черный без надписи

2

ТМ4-1148-83

11

SB2

Красный без надписи

1

ТМ4-1148-83

12

B20-SB2, B20P-SB2

Черный с надписью «Пуск»

2

ТМ4-1148-83

13

B20-SB1, B20P-SB1

красный с надписью «Стоп»

2

ТМ4-1148-83

14

B20-VD1, B20P-VD1, B20-VD2, B20P-VD2

Диод кремниевый плоскостной Д237 Jвыпр = 300 мА, Uобр = 400 В аАО.336.206 ТУ

4



15

КТ

Реле времени ~220 В, 50 Гц диапазон выдержек 0,1 - 10 с, тип ВП-56-УХЛ4

1



16

К, К1, В20-К1, В20Р-К1, В20-К2, В20Р-К2

Реле промежуточное ~220 В, 50 Гц, тип ПЭ37-44У3 ТУ 16-523.622-82

7

ТМ3-13-83 п. 539





Табло световое ТУ 16-535.424-79





17

В20-HL2, В20Р-HL2

ТСБ-III-У3-01

2

ТМ4-1124-83

18

В20-HL1, В20Р-HL1

ТСМ-III-У3-01

2

ТМ4-1123-83





Универсальный переключатель ТУ 16-642.046-86





19

В20-SA1, В20Р-SA1

тип ПКУ3-12С-3031

2



20

SA2

тип ПКУ3-12С-4037

1



21



Кнопка К227 УХЛ2 ТУ 36.1446-80

9

комплектно с поз. 33

22



Рамка для надписи РПМ 66×26 У3 ТУ 36.1130-85

8



23



Упор ТУ 36-1751-74

2







Материалы





31



Провод ПВ1 0,75 380 ГОСТ 6323-79

80 м



32



Трубка 3.31 ТВ-40 2,5 белая первого сорта ГОСТ 19034-82

2 м



33



Лента К226 УХЛ2 ТУ 36-1446-80

2 м



34



Нитки «особо прочные» глянцевые00 сорт 1 черные ГОСТ 6309-87

40 м



Надписи на табло и в рамках

Номер надписи

Текст надписи

Кол.



Табло световое



1

«Авария»

2

2

«Нормальная работа»

2



Рамка 66×26



3

«Ручн.-Откл.-Авт.»

2

4

«Рабочий-Откл.-Резерв»

1

5

«Проверка света»

1

6

«Съем звука»

1

7

«Проверка звука»

1

8

«Ввод ~220 В»

1

Переключатель поз. 19 не показан

1. * Размеры для справок.

2. Покрытие - вариант ОСТ 36.13-76.

Вид на внутренние плоскости

Вид на внутренние плоскости

Проводник

Откуда идет

Куда поступает

Данные провода

Примечание



Технические требования





Таблица соединений выполнена на основании схемы 1700-АТХ-062 Лист 3



В20-Л3

B20-SF:1

Х1:7





В20-9

Х1:6

В20-HL1:1





41

В20-HL2:1

В20-VD2:2





41



В20-K2:74





33

В20-K2:54

В20-K2:A





33



K1:54





32

K1:53

В20-K2:31





32



В20-K2:53





32



SA2:8





31

SA2:7

В20-SA1:12





B20-2

В20-SA1:1

В20-SB1:2





B20-1

В20-SB1:1

В20-SF:2





B20P-1

В20P-SF:2

В20P-SB1:1





B20P-2

В20P-SB1:2

В20P-SA1:1





B20P-3

В20P-SA1:2

В20P-SB2:3





B20P-3



X2:2





B20P-4

Х2:4

В20P-K1:54





B20P-4



В20P-SB2:4





B20P-4



В20P-SA1:7





B20P-8

В20P-SA1:8

Х2:5





B20P-9

X2:6

В20P-HL1:1





42

B20P-HL2:1

B20P-VD2:2





42



B20P-K2:74





38

B20P-K2:54

B20P-K2:A





38



K1:74





37

K1:73

B20P-K2:53





37



B20P-K2:31





37



SA2:16

ПВ1 0,75



36

SA2:115

B20P-SA1:12





B20P-6

B20P-SA1:4

B20P-K1:53





24

B20P-K1:A

K:22





24



SA2:4





23

SA2:10

K:21





22

К:12

B20-K1:A





22



SA2:12





21

SA2:2

К:11





30

К:A

КТ:5





28

КТ:4

KT:1





28



SA2:6





27

SA2:5

X1:8





B20-8

X1:5

B20-SA1:8





B20-4

B20-SA1:7

B20-SB2:4



.

B20-4

B20-SB2:4

B20-К1:54





B20-4



Х1:4





B20-3

Х1:2

B20-SB2:3





B20-3



В20-SA1:2





B20-6

В20-SA1:4

В20-К1:53





25

В20-К2:73

В20Р-К2:73





25



КТ:8





25



В20Р-SA1:11





25



SA2:3





25

SA2:11

В20-SA1:11





29

SA2:13

Х2:8





20

Х3:1

SA2:1





40

SB1:2

В20Р-VD2:1





40



В20-VD2:1

ПВ1 0,75



34

В20-VD1:1

В20-К2:32





39

В20Р-К2:32

В20Р-VD1:1





35

В20Р-VD1:2

В20-VD1:2





35



К1:A





44

K1:64

K2:54





44



K2:A





44



SB3:2





44



Х3:9





20a

Х3:3

КТ:7





20а



К1:63





20а



SF:2





20а



SB2:3





20а



SB1:1





43

SB2:4

SB3:1





43



К2:53





Л

SF:1

X3:10





N

X3:7

КT:2





N



В20Р-K2:B





N



В20P-K1:B





N



В20-K1:B





N



В20-К2:B





N



К:B





N



К1:B





N



K2:B





N



В20Р-HL2:2





N



В20P-HL1:2





N



В20-HL1:2





N



В20-HL2:2

ПВ1 0,75



N



Х3:4





В20Р-Л3

Х2:7

В20Р-SF:1





В20-4

X1:3

X1:4





В20Р-4

Х2:3

Х2:4





20

Х3:1

X3:2





N

Х3:4

Х3:5





N



Х3:6





N



Х3:7





П

Х3:8

Х4:1





В20-2

В20-SA1:1

В20-SA1:3





В20Р-2

В20Р-SA1:1

В20Р-SA1:3





20

SA2:1

SA2:9

ПВ1 0,75



25

SA2:3

SA2:11





28

SA2:6

SA2:14







Проводник

Вывод

Вид контакта

Вывод

Проводник



Технические требования





Таблица подключения выполнена на основании схемы 17000-АТХ-062 лист 3 и таблицы соединений 17000-АТХ-114





Дверь щита











В20Р-HL2





42

1



2

N*





В20-HL2





41

1



2

N*





В20Р-HL1





B20P-9

1



2

N





В20-HL1





B20-9

1



2

N*





В20Р-SA1





B20P-2*

1 п



2

B20P-3

B20P-2

3 п



4

B20P-6



5



6



B20P-4

7



8

B20P-8



9



10



25*

11



12

36





SA2





20*

1 п



2

21

25*

3 п



4

24

27

5



п 6

28*

31

7



8

32

20

9 п



10

23

25*

11 п



12

22

29

13



п 14

28

36

15



16

37





B20-SA1





B20-2*

1 п



2

B20-3

B20-2

3 п



4

B20-6



5



6



B20-4

7



8

B20-8



9



10



25

11



12

31





B20Р-SB2







1



2



B20P-3*

3



4

B20P-4*





B20-SB2







1



2



B20-3*

3



4

B20-4*





B20P-SB1





B20Р-1

1



2

B20P-2



3



4







B20-SB1





B20-1

1



2

B20-2



3



4







SB3





43*

1



2

44*



3



4







SB2







1



2



20а*

3



4

43





SB1





20а

1



2

40



3



4







Задняя стенка









B20-K1







11



12





21



22





31



32





41



42



B20-6

53



54

B20-4*



63



64





73



74





83



84



22*

А



В

N*





B20-K2







11



12





21



22



32*

31 п



32

34



41



42



32*

53 л



п 54

33



63



64



25

73



74

41



83



84



33*

A п



B

N*





К





21

11



12

22

23

21



22

24*



31



32





41



42





53



54





63



64





73



74





83



84



30

A



B

N*





K1







11



12





21



22





31



32





41



42



32

53



54

33

20a*

63



64

44

37

73



74

38



83



84



35

A



B

N*





K2







11



12





21



22





31



32





41



42



43

53



п 54

44*



63



64





73



74





83



84



44*

A



B

N*





B20P-K1







11



12





21



22





31



32





41



42



B20P-6

53



54

B20P-4



63



64





73



74





83



84



24

A



B

N*





B20P-K2







11



12





21



22



37*

31 п



32

39



41



42



37*

53 п



п 54

38



63



64



25*

73



74

42



83



84



38*

A п



B

N*





B20-SF





B20-Л3

1



2

B20-1





B20P-SF





B20P-Л3

1



2

B20P-1





SF





Л

1



2

20а*





KT





28*

1 п



2

N*



3



п 4

28

30

5



6



20а*

7



8

25*



9



10





11











B20-VD1





34

1



2

35*





B20-VD2





40

1



2

41*





B20P-VD1





39

1



2

35





B20P-VD2





40*

1



2

42*





X1







1



2

B20-3

B20-4

3 п



п 4

B20-4*

B20-8

5



6

B20-9

B20-Л3

7



8

27



9



10







X2







1



2

B20P-3

B20P-4

3 п



4

B20P-4*

B20P-8

5



6

B20P-9

B20P-Л3

7



8

29



9



10







X3





20*

1



п 2

20

20а

3



п 4

N*

N*

5 п



п 6

N*

N*

7 п



8

П

44

9



10

Л





Х4





П

1



2





3



4





5



6





7



8





9



10





СОДЕРЖАНИЕ

1. Основные положения. 1

2. Рекомендации по технологии функционирования сапр. 2

3. Требования к проектной документации са, выполненной техническими средствами сапр. 6

4. Рекомендации по информационному обеспечению сапр са.. 7

5. Рекомендации по расширению объема информации в проектной документации, выполняемой средствами сапр. 8

Ссылочные нормативно-технические документы.. 10

Образец выполнения рабочей документации систем автоматизации технологических процессов. 10

1. Общие положения. 11

2. Образцы выполнения обложки (наклейки), титульного листа и ведомости документов папки. 12

3. Образцы выполнения основного комплекта рабочей документации. 14

Ведомость рабочих чертежей основного комплекта. 14

Ведомость ссылочных и прилагаемых документов. 15

Перечень видов работ, для которых необходимо составление актов освидетельствования скрытых работ. 16

Исходные данные и результаты расчетов не поставляемых промышленностью сужающих устройств. 17

Условные обозначения. 20

Общие указания. 21

Образец выполнения рабочей документации систем автоматизации технологических процессов. 41

1. Введение. 41

2. Образцы выполнения прилагаемых документов. 43

1. Введение. 58

2. Состав рабочей документации. 58

3. Характеристика объекта управления. 59

4. Краткое описание автоматизации технологии производства. 59

5. Состав и краткое описание технических средств ктс атп.. 60

6. Монтаж приборов и средств автоматизации. 60

7. Нестандартизированное оборудование. 61

11. Стоимость оборудования и монтажа. 61

3. Образцы выполнения документации на щиты и пульты.. 75







© 2013 Ёшкин Кот :-)
