ОТРАСЛЕВОЙ СТАНДАРТ

ПРОКЛАДКИ

Конструкция и размеры

ОСТ 1 10235-71,
ОСТ 1 10236-71

На 4 страницах

Введен впервые

Распоряжением Министерства от 25 ноября 1971 г. № 087-16 дата введения 1/IV 1972 г.

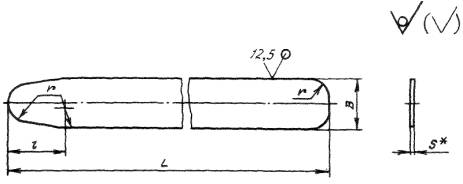

1. Конструкция, размеры и коды ОКП прокладок должны соответствовать указанным на чертеже и в таблице.

____________

* Размер для справок*.

Размеры, мм

Типоразмер

Обозначение

Код ОКП

В

S

l

L

r

Масса, кг

1

1-ОСТ 1 10235-71

75 9569 0461 02

15

0,5

18

162

6

0,008

1-ОСТ 1 10236-71

75 9569 0471 00

2

2-ОСТ 1 10235-71

75 9569 0462 01

20

0,012

2-ОСТ 1 10236-71

75 9569 0472 10

3

3-ОСТ 1 10235-71

75 9569 0463 00

25

16

182

8

0,018

3-ОСТ 1 10236-71

75 9569 0473 09

4

4-ОСТ 1 10235-71

75 9569 0464 10

30

232

0,026

4-ОСТ 1 10236-71

75 9569 0474 08

5

5-ОСТ 1 10235-71

75 9569 0465 09

40

268

0,041

5-ОСТ 1 10236-71

75 9569 0475 07

6

6-ОСТ 1 10235-71

75 9569 0466 08

50

0,8

20

288

10

0,086

6-ОСТ 1 10236-71

75 9569 0476 06

7

7-ОСТ 1 10235-71

75 9569 0467 07

60

372

0,136

7-ОСТ 1 10236-71

75 9569 0477 05

2. Материал: сталь 20 по ГОСТ 16523-97; сталь 12Х17Г9АН4-М - по ТУ 14-1-2186-77.

Заменитель - сталь 12Х18Н10Т-Н по ТУ 14-1-2186-77, сталь 08Х18Н10-ПН по ГОСТ 5582-75.

3. Покрытие прокладок:

- из стали 20 - Кд9.хр*;

- из сталей 12Х17Г9АН4-М, 12Х18Н10Т-Н, 08Х18Н10-ПН - Хим. Пас*.

_____________

* По действующим отраслевым документам.

4. Неуказанные предельные отклонения размеров, формы и расположения поверхностей - по ОСТ 1 00022-80.

5. Маркировать обозначение и клеймить окончательную приемку на бирке.

Пример наименования и обозначения прокладки типоразмера 1 из стали 20:

Прокладка 1-ОСТ 1 10235-71

То же из стали 12Х17Г9АН4-М:

Прокладка 1-ОСТ 1 10236-71

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2, 3

-

-

-

6080



17/VII-75

1/I-76

2

1, 2, 4

-

-

-

7387



11.09.78

1.01.79
