ОТРАСЛЕВОЙ СТАНДАРТ

ГАЙКИ САМОКОНТРЯЩИЕСЯ

Конструкция

ОСТ 1 37104-89

На 5 страницах

Дата введения 01.01.90

Несоблюдение стандарта преследуется по закону

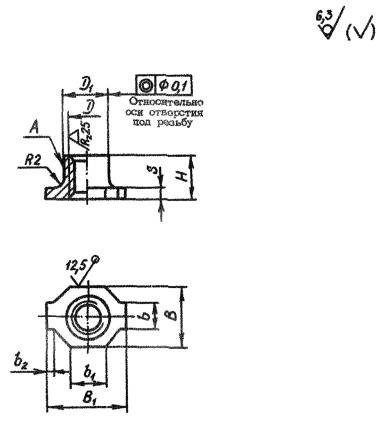

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Размеры, мм

D

D1

h11

H

h14

B

B1

b

+0,1

b1

b2

S

+0,2

-0,1

Масса 100 шт., кг

h12

MR4

5,4

5

6,5

10

3,0

4

1,5

1,0

0,059

MR5

6,4

6

7,5

12

3,5

5

1,2

0,099

MR6

7,4

7

9,5

13

4,5

6

1,8

1,3

0,146

2. Материал: сталь 16ХСН-Д-П или 16ХСН.

3. Термическая обработка σв = 880 ... 1080 МПа (90 ... 110 кгс/мм2).

4. Поле допуска резьбы под металлическое покрытие - 5Н6Н, под неметаллическое покрытие и без покрытия - 4Н6Н для D ≤ MR5 и 4Н5Н для D = МН6.

5. Поверхность А обжать до ОСТ 1 33101 до термической обработки.

6. Неуказанные предельные отклонения размеров - по ОСТ 1 00022.

7. Покрытие: Ц6.хр, Кд6.хр.

Другие виды покрытия – по ОСТ 1 33102.

8. Коды ОКП гаек должны соответствовать указанным в табл. 2.

Таблица 2

D

Обозначение покрытия в обозначении гайки*

Ц

Кд

Код ОКП

MR4

75 9425 8301 03

75 9425 8311 01

MR5

75 9425 8302 02

75 9425 8312 00

MR6

75 9425 8303 01

75 9425 8313 10

___________________________

* Коды ОКП гаек с другими покрытиями выдаются головной организацией по стандартизации по запросам предприятий.

9. В обозначениях гаек должны применяться цифровые обозначения полей допусков резьбы: 1 - для 5Н6Н, 2 - для 4Н6Н и 4Н5Н.

10. Технические условия - по ОСТ 1 33102.

Пример наименования и обозначения самоконтрящейся гайки с резьбой MR6 - 5Н6Н, с покрытием Ц.хр:

Гайка 6-1-Ц-ОСТ 1 37104-89

То же, с резьбой MR6 - 5Н6Н, с покрытием Кд.хр:

Гайка 6-1-Кд-ОСТ 1 37104-89

То же, с резьбой MR6 - 4Н5Н, с покрытием Хим.Фос.хр.прм:

Гайка 6-2-Хим.Фос.прм-ОСТ 1 37104-89

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН Министерством 29.08.89

ЗАРЕГИСТРИРОВАН ЦГО за № 276 от 27.09.89

2. Срок первой проверки - 1999 г., периодичность проверки - 10 лет.

3. ВЗАМЕН ОСТ 1 37021-80.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ОСТ 1 00022-80

6

ОСТ 1 33101-80

5

ОСТ 1 33102-80

7, 10
