РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРЫ ТЕПЛОНОСИТЕЛЯ
В ТРУБОПРОВОДАХ
ВОДЯНОЙ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
НА ИСТОЧНИКЕ ТЕПЛА



РД 153-34.0-11.347-00









Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, Е.А. ЗВЕРЕВ, В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Центром стандартизации, метрологии, сертификации и лицензирования Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Свидетельство об аттестации МВИ от 24.10.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 01.12.2000

Первый заместитель начальника А.П. ЛИВИЙСКИЙ

Зарегистрировано в Федеральном реестре аттестованных МВИ, подлежащих государственному контролю и надзору. Регистрационный код МВИ по Федеральному реестру ФР.1.32.2001.00296

Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.



Ключевые слова: термопреобразователь сопротивления, метод измерений, измерительная система, погрешность измерений, результат измерений.

МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ТЕМПЕРАТУРЫ
ТЕПЛОНОСИТЕЛЯ В ТРУБОПРОВОДАХ ВОДЯНОЙ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ НА ИСТОЧНИКЕ ТЕПЛА

РД 153-34.0-11.347-00

Введено впервые

Дата введения 2002-04-01

год - месяц - год

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования на источниках тепла (тепловых электростанциях, котельных) при организации и выполнении измерений с приписанной погрешностью температуры теплоносителя (в трубопроводах подающем, обратном и холодной воды).

Измерительная информация по температуре теплоносителя используется при ведении технологического режима и анализа работы водяной системы теплоснабжения, расчете количества отпущенной тепловой энергии, поставляемой потребителям с горячей водой от источника тепла.

Термины и определения приведены в приложении А.

2 СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

Измеряемым параметром является температура теплоносителя (в трубопроводах подающем, обратном и холодной воды), отпускаемого по каждой магистрали водяной системы теплоснабжения, отходящей от источника тепла.

Температура теплоносителя изменяется в зависимости от времени года и принимает значения в соответствии с таблицей 1.

Таблица 1

Режим работы водяной системы теплоснабжения

Температура (°С) теплоносителя в трубопроводе

подающем

обратном

холодной воды

Зимний

120 - 150

70 - 80

2

Переходный

80 - 100

50 - 60

5 - 7

Летний

50 - 60

30 - 40

11 - 15

3 УСЛОВИЯ ИЗМЕРЕНИЙ

3.1 Измерение температуры теплоносителя осуществляется рассредоточенной измерительной системой, составные элементы которой находятся в различных внешних условиях.

3.2 Основной величиной, влияющей на измерительную систему температуры теплоносителя, является температура окружающей среды.

Диапазон изменения температуры окружающей среды указан в таблице 2.

Таблица 2

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Термопреобразователь сопротивления

5 - 60

Линия связи

5 - 60

Вторичный измерительный прибор

15 - 30

Агрегатные средства (АС), информационно-измерительной системы (ИИС), тепловычислитель

15 - 25

4 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1 Характеристикой погрешности измерений температуры теплоносителя является предел относительной погрешности измерений текущего и среднесуточного значений температуры теплоносителя при применении различных измерительных систем.

4.2 Настоящая Методика обеспечивает измерение температуры теплоносителя с приписанными значениями пределов относительной погрешности измерений, приведенными в таблице 3, во всем диапазоне изменений влияющей величины (см. раздел 3 настоящей Методики).

Таблица 3

Измерительные системы

Режимы работы водяной системы теплоснабжения

Зимний

Переходный

Летний

Предел относительной погрешности измерений значения температуры теплоносителя, ± %

текущего

среднесуточного

текущего

среднесуточного

текущего

среднесуточного

1. Измерительная система с регистрирующими приборами в трубопроводах:













подающем

1,0

1,5

1,4

1,9

2,1

2,9

обратном

1,6

2,2

2,1

2,9

3,2

4,4

холодной воды

14,3

13,0

5,0

4,6

2,5

2,4

2. Измерительная система с применением ИИС:













подающем

0,9

0,5

1,1

0,6

1,5

0,8

обратном

1,2

0,7

1,5

0,8

2,2

1,2

холодной воды

13,4

7,3

4,7

2,6

2,3

1,3

3. Измерительная система с применением тепловычислителей (теплосчетчиков) в трубопроводах:













подающем

0,8

0,4

0,9

0,5

1,3

0,7

обратном

1,1

0,6

1,3

0,7

1,8

1,0

холодной воды

13,1

7,2

4,6

2,5

2,3

1,3

5 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

5.1 Измерение температуры теплоносителя в трубопроводах водяной системы теплоснабжения на источнике тепла производится контактным методом. В качестве первичных измерительных преобразователей при измерении температуры воды в трубопроводах подающем и обратном применяются платиновые термопреобразователи сопротивления, холодной воды - медные.

5.2 Структурные схемы измерительных систем температуры теплоносителя приведены на рисунках 1 - 3.

1 - первичный измерительный преобразователь; 2 - вторичный измерительный регистрирующий прибор; 3 - линия связи

Рисунок 1 - Структурная схема измерительной системы с применением регистрирующих приборов

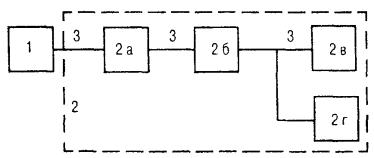

1 - первичный измерительный преобразователь; 2 - агрегатные средства ИИС; 2а - устройство связи с объектом; 2б - центральный процессор; 2в - средство представления информации; 2г - регистрирующее устройство; 3 - линия связи

Рисунок 2 - Структурная схема измерительной системы с применением ИИС

1 - первичный измерительный преобразователь; 2 - тепловычислитель; 3 - линия связи

Рисунок 3 - Структурная схема измерительной системы с применением тепловычислителя (теплосчетчика)

5.3 Средства измерений (СИ), применяемые в измерительных системах температуры теплоносителя, приведены в приложении Б.

6 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1 Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительной системы в эксплуатацию, основными из которых являются:

 - проведение поверки СИ;

 - проверка правильности монтажа в соответствии с проектной документацией;

 - проведение наладочных работ;

 - введение системы измерений в эксплуатацию.

6.2 Для уменьшения или исключения влияния изменения температуры окружающей среды в местах прокладки соединительных линий на сопротивление проводов присоединения каждого термопреобразователя сопротивления к измерительному прибору рекомендуется выполнять по трех- или четырехпроводной схеме.

6.3 Диапазон измерения прибора должен выбираться так, чтобы номинальное значение температуры воздуха находилось в последней трети шкалы.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Определение значений температуры теплоносителя производится в такой последовательности:

7.1.1 Текущее значение температуры теплоносителя определяется по показаниям измерительного прибора.

7.1.2 Среднесуточное значение температуры теплоносителя tср (°C) определяется путем обработки суточных диаграмм регистрирующих приборов планиметрами (мерными линейками) в соответствии с ГОСТ 8.563.2-97 (таблица Г.1) [18]:

                                                              (1)

где tN - нормирующее значение температуры, °С;

 - показания полярного планиметра, см2;

lt - длина ленты с записью значения температуры теплоносителя, см;

lш - длина шкалы регистрирующего прибора, см.

7.2 Определение значений температуры теплоносителя при применении ИИС и тепловычислителя производится следующим образом:

7.2.1 Среднее значение температуры теплоносителя за интервал усреднения Хср рассчитывается по формуле

                                                               (2)

где Хi - текущее значение измеряемого параметра;

к - число периодов опроса датчика за интервал усреднения.

При применении ИИС в соответствии с РД 34.09.454 [13] период опроса датчиков составляет не более 15 с, интервал усреднения параметров равен 0,25 ч.

При применении измерительных систем с тепловычислителями период опроса датчиков температуры теплоносителя устанавливается при проектировании или программировании тепловычислителей и должен составлять не более 15 с.

7.2.2 Среднесуточное значение температуры теплоносителя tср (°C) при применении ИИС (тепловычислителя) определяется по формуле

                                                           (3)

где ti - текущее (мгновенное) значение температуры, °С;

к - число периодов опроса датчика температуры за сутки.

7.3 Обработка результатов измерений и представление измерительной информации по температуре теплоносителя производятся АС ИИС и тепловычислителем автоматически.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

8.1 Результаты измерений температуры теплоносителя должны быть оформлены следующим образом:

8.1.1 При применении регистрирующих приборов:

 - носитель измерительной информации по температуре теплоносителя - лента (диаграмма) регистрирующих приборов;

 - результаты обработки измерительной информации по температуре теплоносителя на ПЭВМ представляются в виде выходных форм на бумажном носителе;

 - выходные формы согласовываются с потребителем теплоносителя.

8.1.2 При применении ИИС и измерительных систем с тепловычислителями (теплосчетчиками):

 - носителем измерительной информации по температуре теплоносителя является электронная память АС ИИС и тепловычислителей;

 - результаты обработки измерительной информации индицируются на средствах представления информации (ЭЛИ, индикаторах) и представляются в виде выходных форм на бумажном носителе;

 - объем представления информации определяется при проектировании ИИС, разработке тепловычислителей, а выходные формы согласовываются с потребителем теплоносителя.

9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительной системы температуры теплоносителя к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а ее обслуживание - дежурным электрослесарем-прибористом.

Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений - инженером ПТО.

10 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительной системы температуры теплоносителя должны соблюдаться требования РД 34.03.201-97 [9] и РД 153-34.0-03.150-00 [10].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [14], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [14], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи

РМГ 29-99 [14], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [14], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [15], пп. 1.2 и 3.9

Теплосчетчик

Измерительная система (средство измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51-649-2000 [16]

Тепловычислитель

Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51-649-2000 [16]

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99 [14], п. 5.11

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [14], п. 7.11

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(рекомендуемое)

СРЕДСТВА ИЗМЕРЕНИЙ ТЕМПЕРАТУРЫ ТЕПЛОНОСИТЕЛЯ

Наименование и тип СИ

Рабочий диапазон измеряемых температур, °С

Предел основной допускаемой приведенной погрешности, ± %

Организация-изготовитель, номер технических условий

При применении регистрирующих приборов

Термопреобразователи сопротивления платиновые ТСП

От минус 50 до плюс 500

От минус 50 до плюс 250

Класс допуска В

Фирма «Навигатор» (г. Москва), Вита 405212001 ТУ

Термопреобразователи сопротивления медные ТСМ

От минус 50 до плюс 50

Класс допуска В

Завод «Электротермометрия» (г. Луцк), ТУ25-02.792288

Мосты автоматические показывающие и самопишущие КСМ2

От 0 до плюс 200

От 0 до плюс 100

От 0 до плюс 25

0,5 (по показаниям);

1 (по регистрации)

ПО «Львовприбор» (г. Львов)

При применении ИИС

Термопреобразователи сопротивления платиновые ТСП

От минус 50 до плюс 500

От минус 50 до плюс 250

Класс допуска В

Фирма «Навигатор» (г. Москва), Вита 405212001 ТУ

Термопреобразователи сопротивления медные ТСМ

От минус 50 до плюс 50

Класс допуска В

Завод «Электротермометрия» (г. Луцк), ТУ25-02.792288

Агрегатные средства измерений ИИС

-

0,3 (канал)

-

При применении тепловычислителей (теплосчетчиков)

Теплоэнергоконтроллер ТЕКОН-10

От 0 до плюс 200

0,2

ИВП «Крейт» (г. Екатеринбург)

Термопреобразователь сопротивления ТСП

От минус 50 до плюс 250

Класс допуска В

Фирма «Навигатор» (г. Москва), Вита 405212001 ТУ

Термопреобразователь сопротивления ТСМ

От минус 50 до плюс 50

Класс допуска В

Завод «Электротермометрия» (г. Луцк), ТУ25-02.792288

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1. ГОСТ Р 8.563-96. Методики выполнения измерений.

2. ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения.

3. МИ 2377-96. Рекомендация. ГСИ. Разработка и аттестация методик выполнения измерений.

4. МИ 2164-91. Рекомендации. Система обеспечения единства измерений. Теплосчетчики. Требования к испытаниям, метрологической аттестации, поверке. Общие положения.

5. МИ 1317-86. Методические указания. Государственная система обеспечения единства измерений. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

6. ГОСТ 6651-94. Термопреобразователи сопротивления. Общие технические требования и методы испытаний.

7. РД 34.11.332-97. Методические указания. Разработка и аттестация методик выполнения измерений, используемых на энергопредприятиях в сферах распространения государственного метрологического контроля и надзора. Организация и порядок проведения. - М.: СПО ОРГРЭС, 1999.

8. Отчет. Рекомендации по выбору схем измерений количества тепловой энергии и технических требований к системам контроля и учета и их метрологическим характеристикам / Ивановский энергет. ин-т. - М.: ОРГРЭС, 1993.

9. РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

Изменение № 1/2000 к РД 34.03.201-97. - М.: ЗАО «Энергосервис», 2000.

10. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.

11. Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

12. СНиП 3.05.07-85. Системы автоматизации.

13. РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.

14. РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

15. ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

16. ГОСТ Р 51649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

17. РД 34.35.101-88. Методические указания по объему технологических измерений, сигнализации и автоматического регулирования на тепловых электростанциях. - М.: СПО Союзтехэнерго, 1988.

Дополнение к РД 34.35.101-88. Объем и технические условия на выполнение технологических защит и блокировок оборудования топливоподачи ТЭС на твердом топливе, - М.: СПО ОРГРЭС, 1996.

Изменение № 1 к РД 34.35.101-88. - М.: СПО ОРГРЭС, 1999.

18. ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.





СОДЕРЖАНИЕ

1 назначение и область применения. 2

2 сведения об измеряемом параметре. 2

3 условия измерений. 2

4 характеристики погрешности измерений. 2

5 метод измерений и структура измерительных систем.. 3

6 подготовка и выполнение измерений. 4

7 обработка результатов измерений. 4

8 оформление результатов измерений. 5

9 требования к квалификации персонала. 5

10 требования техники безопасности. 5

Приложение А. Термины и определения. 6

Приложение Б. Средства измерений температуры теплоносителя. 7

Список использованной литературы.. 7







© 2013 Ёшкин Кот :-)
