РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ,
ОТПУСКАЕМОЙ
В ПАРОВЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИ
Я
ОТ ИСТОЧНИКА ТЕПЛА

РД 153-34.0-11.342-00





РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ «ЕЭС РОССИИ»

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ



МЕТОДИКА
ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ,
ОТПУСКАЕМОЙ
В ПАРОВЫЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
ОТ ИСТОЧНИКА ТЕПЛА



РД 153-34.0-11.342-00





СЛУЖБА ПЕРЕДОВОГО ОПЫТА ОРГРЭС

Москва                                                                                                                       2002





Разработано Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС»

Исполнители А.Г. АЖИКИН, Е.А. ЗВЕРЕВ, В.И. ОСИПОВА, Л.В. СОЛОВЬЕВА

Аттестовано Метрологической службой Открытого акционерного общества «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС», свидетельство об аттестации МВИ от 27.07.2000 г.

Утверждено Департаментом научно-технической политики и развития РАО «ЕЭС России» 05.09.2000 г.

Первый заместитель начальника               А.П. БЕРСЕНЕВ

Зарегистрировано в Федеральном реестре аттестованных методик выполнения измерений. Регистрационный код - ФР.1.32.2001.00220

Срок первой проверки настоящего РД - 2006 г.,

периодичность проверки - один раз в 5 лет.



Ключевые слова: метод измерений, измерительная система, погрешность измерений, результат измерений, количество тепловой энергии.

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая Методика выполнения измерений (МВИ) предназначена для использования на источниках тепла (тепловых электростанциях, котельных) при организации и выполнении измерений с приписанной погрешностью количества тепловой энергии, отпускаемой в паровые системы теплоснабжения.

Измерительная информация по количеству тепловой энергии используется при ведении технологического режима работы систем теплоснабжения оператором-технологом, контроле за качеством теплоснабжения и учете количества тепловой энергии, отпускаемой в паровые системы теплоснабжения от источника тепла.

Термины и определения приведены в приложении А.

2 СВЕДЕНИЯ ОБ ИЗМЕРЯЕМОМ ПАРАМЕТРЕ

2.1 Измеряемым параметром является количество тепловой энергии, отпускаемой с паром по каждой магистрали теплоснабжения, отходящей от источника тепла.

2.2 Настоящая Методика распространяется на паровые системы теплоснабжения, имеющие следующие характеристики:

- диаметры паропроводов от 100 до 1000 мм;

- давление пара от 0,4 до 14 МПа;

- температуру пара от 180 до 540 °С.

3 УСЛОВИЯ ИЗМЕРЕНИЙ

3.1 Измерение количества тепловой энергии осуществляется рассредоточенными измерительными системами, составные элементы которых находятся в различных внешних условиях.

3.2 Основной величиной, влияющей на измерительные системы количества тепловой энергии, является температура окружающей среды, остальные влияющие величины несущественны.

Диапазон изменения температуры окружающей среды приведен в таблице 1.

Таблица 1

Элементы измерительной системы

Диапазон изменения температуры окружающей среды, °С

Термопреобразователь сопротивления

5 - 60

Первичный измерительный преобразователь расхода, давления

5 - 40

Линии связи

5 - 60

Вторичный измерительный прибор расхода, температуры, давления

15 - 30

Агрегатные средства (АС) измерительно-информационной системы (ИИС), тепловычислитель

15 - 25

4 ХАРАКТЕРИСТИКИ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ

4.1 Характеристиками погрешности измерений являются пределы относительной погрешности измерений количества тепловой энергии, отпускаемой в паровые системы теплоснабжения за сутки и месяц.

4.2 Настоящая Методика обеспечивает измерение количества тепловой энергии, отпускаемой в двухтрубные и однотрубные паровые системы теплоснабжения с характеристиками, приведенными в разделе 2 настоящего РД, со значениями пределов относительной погрешности измерений (таблица 2) во всем диапазоне изменений влияющей величины (см. раздел 3 настоящей Методики).

Таблица 2

Измерительные системы

Паровая система теплоснабжения

двухтрубная

однотрубная

Предел относительной погрешности измерений количества тепловой энергии, %

за сутки

за месяц

за сутки

за месяц

1. Измерительные системы с регистрирующими приборами:









а) с дифференциально-трансформаторной схемой

2,8

2,6

2,7

2,5

б) с нормированным токовым сигналом связи

2,5

2,3

2,4

2,2

2. Измерительно-информационные системы (ИИС), измерительные системы с тепловычислителями

1,6

1,6

1,6

1,6

5 МЕТОД ИЗМЕРЕНИЙ И СТРУКТУРА ИЗМЕРИТЕЛЬНЫХ СИСТЕМ

5.1 Измерения количества тепловой энергии являются косвенными измерениями, при которых количество тепловой энергии определяется на основании измерений расхода или количества, температуры и давления теплоносителя.

5.2 На источниках тепла широкое распространение получили измерительные системы, структурные схемы которых приведены на рисунках 1 - 3:

- измерительные системы с регистрирующими приборами (см. рисунки 1 и 2);

- измерительно-информационные системы и измерительные системы с тепловычислителями (см. рисунок 3).

5.3 Средства измерений (СИ), применяемые в измерительных системах количества тепловой энергии, приведены в приложении Б.

а) Структурная схема измерительной системы расхода пара, конденсата

б) Структурная схема измерительной системы температуры теплоносителя в паропроводе, конденсатопроводе, трубопроводе холодной воды

в) Структурная схема измерительной системы давления теплоносителя в паропроводе, конденсатопроводе, трубопроводе холодной воды

1 - измерительная диафрагма; 1а - первичный измерительный преобразователь расхода; 1б - вторичный измерительный регистрирующий прибор расхода; 2 - первичный измерительный преобразователь температуры; 2а - вторичный измерительный регистрирующий прибор температуры; 3 - первичный измерительный преобразователь давления; 3а - вторичный измерительный регистрирующий прибор давления; 5 - трубные проводки; 6 - линии связи

Рисунок 1 - Структурные схемы измерительных систем количества тепловой энергии с регистрирующими приборами с дифференциально-трансформаторной схемой связи

а) Структурная схема измерительной системы расхода пара, конденсата

б) Структурная схема измерительной системы температуры теплоносителя в паропроводе, конденсатопроводе, трубопроводе холодной воды

в) Структурная схема измерительной системы давления теплоносителя в паропроводе, конденсатопроводе, трубопроводе холодной воды

1 - измерительная диафрагма; 1а - первичный измерительный преобразователь расхода; 1б - блок извлечения корня; 1в - вторичный измерительный, регистрирующий прибор расхода; 2 - первичный измерительный преобразователь температуры; 2а - вторичный измерительный регистрирующий прибор температуры; 3 - первичный измерительный преобразователь давления; 3а - вторичный измерительный регистрирующий прибор давления; 5 - трубные проводки; 6 - линии связи

Рисунок 2 - Структурные схемы измерительных систем количества тепловой энергии с регистрирующими приборами с нормированным токовым сигналом связи

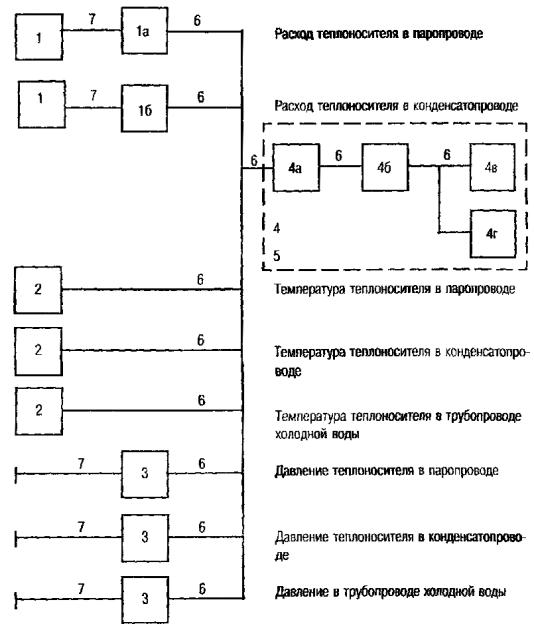

1 - измерительная диафрагма; 1a, 1б - первичный преобразователь расхода; 2 - первичный измерительный преобразователь температуры; 3 - первичный измерительный преобразователь давления; 4 - агрегатные средства ИИС; 4а - устройство связи с объектом; 4б - центральный процессор; 4в - средство представления информации; 4г - регистрирующее устройство; 5 - тепловычислитель; 6 - линии связи; 7 - трубные проводки

Рисунок 3 - Структурные схемы (ИИС), измерительные системы количества тепловой энергии с тепловычислителями

6 ПОДГОТОВКА И ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ

6.1 Подготовка к выполнению измерений заключается в осуществлении комплекса мероприятий по вводу измерительных систем в эксплуатацию, основными из которых являются:

- проведение поверки СИ;

- проверка правильности монтажа в соответствии с проектной документацией;

- проведение наладочных работ;

- введение измерительных систем в эксплуатацию.

7 ОБРАБОТКА И ВЫЧИСЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

7.1 Определение количества тепловой энергии, отпущенной потребителям с паром от источника тепла, осуществляется в соответствии с [5] и МИ 2451-98 [9].

7.2 Количество тепловой энергии, отпущенной потребителям по магистралям за сутки, Qс (МДж) при применении регистрирующих приборов рассчитывается по формулам:

- для двухтрубной магистрали:

Qc = Dпhп - Gкhк - (Dп - Gк)hхв;                                            (1)

- для однотрубной магистрали:

Qс = Dп(hп - hхв),                                                                  (2)

где Dп - количество (масса) пара, поданное по паропроводу за сутки, т;

Gк - количество (масса) конденсата, возвращенного по конденсатопроводу за сутки, т;

hп, hк и hхв - среднесуточное значение энтальпии теплоносителя в паропроводе, конденсатопроводе и трубопроводе холодной воды, кДж/кг.

Количество теплоносителя определяется путем обработки диаграмм регистрирующих приборов расхода и расчета действительного значения количества (массы) теплоносителя по среднесуточным значениям температуры и давления теплоносителя.

Среднесуточные значения температуры и давления определяются путем обработки суточных диаграмм регистрирующих приборов планиметрами (мерными линейками).

Энтальпии теплоносителя и холодной воды определяются в соответствии с данными НД ГСССД по среднесуточным значениям температуры и давления теплоносителя и холодной воды.

Обработку результатов измерений и представление измерительной информации по количеству тепловой энергии в виде выходных форм следует производить на ПЭВМ по специальной программе, реализующей указанный выше алгоритм - см. формулы (1) и (2).

7.3 Количество тепловой энергии, отпущенное потребителям по магистралям за сутки, при применении ИИС и измерительных систем с тепловычислителями Qсиис (МДж) рассчитывается по формулам:

- для двухтрубной магистрали:

                                   (3)

- для однотрубной магистрали:

                                                       (4)

где i - интервал расчета количества тепловой энергии, ч;

n - число интервалов расчета количества тепловой энергии в сутки;

Dпi - количество (масса) пара, поданное по паропроводу за i-й интервал времени, т;

Gкi - количество (масса) конденсата, возвращенного по конденсатопроводу за i-й интервал времени, т;

hпi, hкi, hхвi - энтальпии теплоносителя в паропроводе, конденсатопроводе, трубопроводе холодной воды за i-й интервал времени, кДж/кг.

Энтальпии теплоносителя и холодной воды определяются по средним значениям температуры, давления теплоносителя и холодной воды за интервал усреднения по формулам определения энтальпии теплоносителей МИ 2412-97 [8] и МИ 2451-98 [9].

Средние значения расхода, температуры, давления теплоносителя и температуры холодной воды за интервал усреднения Xср рассчитываются по формуле

                                                                      (5)

где Xi - текущее (мгновенное) значение измеряемого параметра;

к - число периодов опроса датчика за интервал усреднения.

При применении ИИС в соответствии с РД 34.09.454 [12] период опроса датчиков составляет не более 15 с, а интервал усреднения параметров (расчета количества тепловой энергии) равен 0,25 ч.

При применении измерительных систем с тепловычислителями период опроса датчиков и интервал расчета количества тепловой энергии устанавливаются при проектировании или программировании тепловычислителей, при этом период опроса датчиков должен составлять не более 15 с, а интервал расчета количества тепловой энергии равен 0,25 ч. При применении ИИС и измерительных систем с тепловычислителями обработка результатов измерений и представление измерительной информации по количеству тепловой энергии производятся автоматически.

7.4 Количество тепловой энергии, отпущенное потребителям по двухтрубной и однотрубной магистралям за месяц (за n суток), Qм (МДж) определяется по формуле

                                                                         (6)

где Qсi - количество тепловой энергии, отпущенное по магистрали за i-е сутки, МДж;

п - число суток в месяце.

7.5 Измерения массового расхода, температуры и давления теплоносителей и холодной воды осуществляются в соответствии с РД 153-34.0-11.343-00 [15], РД 153-34.0-11.345-00 [16], РД 153-34.0-11.344-00 [17], РД 153-34.0-11.350-00 [18], РД 153-34.0-11.351-00 [19] и РД 153-34.0-11.349-00 [20].

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Результаты измерений количества тепловой энергии на источнике тепла должны быть оформлены следующим образом.

8.1 При применении измерительных систем с регистрирующими приборами:

- носитель измерительной информации по параметрам теплоносителей - лента (диаграмма) регистрирующих приборов;

- результаты обработки измерительной информации по параметрам теплоносителей и расчета количества тепловой энергии на ПЭВМ представляются в виде выходных форм на бумажном носителе;

- выходные формы согласовываются с потребителем тепловой энергии.

8.2 При применении ИИС и измерительных систем с тепловычислителями:

- носителем измерительной информации по параметрам теплоносителя, результатам расчета количества тепловой энергии является электронная память АС ИИС и тепловычислителей;

- результаты обработки измерительной информации по параметрам теплоносителя и расчета количества тепловой энергии индицируются на средствах представления информации и представляются в виде выходных форм на бумажном носителе;

- объем представления информации определяется при проектировании ИИС и разработке тепловычислителей, а выходные формы согласовываются с потребителем тепловой энергии.

9 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

Подготовка измерительных систем количества тепловой энергии к эксплуатации осуществляется электрослесарем-прибористом с квалификацией не ниже 4-го разряда, а их обслуживание - дежурным электрослесарем-прибористом. Обработка диаграмм регистрирующих приборов осуществляется техником, а вычисление результатов измерений количества тепловой энергии - инженером ПТО.

10 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При монтаже, наладке и эксплуатации измерительных систем количества тепловой энергии должны соблюдаться требования РД 34.03.201-97 [23] и РД 153-34.0-03.150-00 [24].

Приложение А

(справочное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термин

Определение

Документ

Измерительный прибор

Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.

Примечание - По способу индикации значений измеряемой величины измерительные приборы разделяют на показывающие и регистрирующие

РМГ 29-99 [6], п. 6.11

Первичный измерительный преобразователь

Измерительный преобразователь, на который непосредственно воздействует измеряемая физическая величина, т.е. первый преобразователь в измерительной цепи измерительного прибора (установки, системы)

РМГ 29-99 [6], п. 6.18

Измерительный преобразователь

Техническое средство с нормативными метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи и имеющее нормированные метрологические характеристики

РМГ 29-99 [6], п. 6.17

Измерительная система

Совокупность функционально объединенных мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств, размещенных в разных точках контролируемого объекта и т.п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Примечание - В зависимости от назначения измерительные системы разделяют на измерительные информационные, измерительные контролирующие, измерительные управляющие системы и др.

РМГ 29-99 [6], п. 6.14

Агрегатное средство измерений

Техническое средство или конструктивно законченная совокупность технических средств с нормируемыми метрологическими характеристиками и всеми необходимыми видами совместимости в составе измерительной информационной системы

ГОСТ 22315-77 [21], пп. 1.2 и 3.9

Теплосчетчик

Измерительная система (средство измерений), предназначенная для измерения количества теплоты

ГОСТ Р 51-649-2000 [22]

Тепловычислитель

Средство измерений, предназначенное для определения количества теплоты по поступающим на его вход сигналам от средств измерений параметров теплоносителя

ГОСТ Р 51-649-2000 [22]

Косвенное измерение

Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной

РМГ 29-99 [6], п. 5.11

Методика выполнения измерений

Установленная совокупность операций и правил при измерении, выполнение которых обеспечивает получение результатов измерений с гарантированной точностью в соответствии с принятым методом

РМГ 29-99 [6], п. 7

Аттестация МВИ

Процедура установления и подтверждения соответствия МВИ предъявленным к ней метрологическим требованиям

ГОСТ Р 8.563-96 [1], п. 3.1

Приписанная характеристика погрешности измерений

Характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики

ГОСТ Р 8.563-96 [1], п. 3.5

Приложение Б

(справочное)

СРЕДСТВА ИЗМЕРЕНИЙ КОЛИЧЕСТВА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ

Наименование и тип СИ

Основная допускаемая приведенная погрешность, ± %

Организация-изготовитель

Измерительные системы с регистрирующими приборами с дифференциально-трансформаторной схемой связи

Диафрагма камерная типа ДКС

-

ЗАО «Манометр» (г. Москва)

Манометр дифференциальный мембранный ДМ 3583М

1,0

ЗАО «Манометр» (г. Москва)

Прибор автоматический с дифференциально-трансформаторной схемой КСД-2

1,0 (по показаниям);

1,0 (по регистрации)

ЗАО «Манометр» (г. Москва)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Мост автоматический показывающий регистрирующий КСМ-2

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Преобразователь измерительный избыточного давления МЭД 22331

1,0

ЗАО «Манометр» (г. Москва)

Прибор автоматический с дифференциально-трансформаторной схемой КСД-2

1,0 (по показаниям);

1,0 (по регистрации)

ЗАО «Манометр» (г. Москва)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор», кооператив «Темп» (г. Львов)

Измерительные системы с регистрирующими приборами с нормированным токовым сигналом связи

Диафрагма камерная типа ДКС

-

ЗАО «Манометр» (г. Москва)

Преобразователь разности давления «Сапфир 22М-ДД»

0,5

ЗАО «Манометр» (г. Москва)

Блок извлечения корня БИК 36М

0,2

ЗАО «Манометр» (г. Москва)

Прибор регистрирующий одноканальный РП-160М

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Мост автоматический показывающий регистрирующий КСМ-2

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Преобразователь избыточного давления «Сапфир 22М-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Прибор регистрирующий одноканальный РП-160М

0,5 (по показаниям);

1,0 (по регистрации)

ПО «Львовприбор» (г. Львов)

Планиметр полярный ПП-М

0,5 измеренной площади

ПО «Львовприбор», кооператив «Темп» (г. Львов)

Измерительно-информационные системы, измерительные системы с тепловычислителями

Диафрагма камерная типа ДКС

-

ЗАО «Манометр» (г. Москва)

Агрегатные средства ИИС

0,3 (канал)

-

Теплоэнергоконтролер ТЭКОН-10

0,2

ИВП «Крейт» (г. Екатеринбург)

Измерительный преобразователь разности давления «Сапфир 22М-ДД»

0,25

ЗАО «Манометр» (г. Москва)

Преобразователь избыточного давления Сапфир 22М-ДИ»

0,5

ЗАО «Манометр» (г. Москва)

Термопреобразователь сопротивления ТСП

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Термопреобразователь сопротивления ТСМ

Класс В

ЗАО НПЦ «Навигатор» (г. Москва)

Примечание - Допускается применение других СИ с основными допускаемыми приведенными погрешностями, не превышающими указанных в таблице.

Список использованной литературы

1.    ГОСТ Р 8.563-96. ГСИ. Методики выполнения измерений.

2.    ГОСТ 8.207-76. ГСИ. Прямые измерения с многократными наблюдениями. Метод обработки результатов наблюдений. Основные положения.

3.    ГОСТ 8.563.1-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия.

4.    ГОСТ 8.563.2-97. ГСИ. Межгосударственный стандарт. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств.

5.    Правила учета тепловой энергии и теплоносителя. - М.: МЭИ, 1995.

6.    РМГ 29-99. ГСОЕИ. Метрология. Основные термины и определения.

7.    МИ 1317-86. ГСИ. Методические указания. Результаты и характеристики погрешности измерений. Форма представления. Способы использования при испытаниях образцов продукции и контроле их параметров.

8.    МИ 2412-97. ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

9.    МИ 2451-98. ГСИ. Рекомендация. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

10МИ 2377-96. ГСИ. Рекомендация. Разработка и аттестация методик выполнения измерений.

11МИ 2553-99. ГСИ. Рекомендация. Энергия тепловая и теплоноситель в системах теплоснабжения. Методика оценивания погрешности измерений. Основные положения.

12.  РД 34.09.454. Типовой алгоритм расчета технико-экономических показателей конденсационных энергоблоков мощностью 300, 500, 800 и 1200 МВт. В 2-х ч. - М.: СПО ОРГРЭС, 1991.

13Преображенский В.П. Теплотехнические измерения и приборы. - М: Энергия, 1978.

14Технический отчет. Анализ значений параметров окружающей среды в местах расположения приборов, необходимых для измерения основных технологических параметров на ТЭС. - Екатеринбург: Уралтехэнерго, 1995.

15РД 153-34.0-11.343-00. Методика выполнения измерений расхода и количества пара, отпускаемого в паровые системы теплоснабжения от источника тепла. - М.: СПО ОРГРЭС, 2002.

16РД 153-34.0-11.345-00. Методика выполнения измерений температуры пара, отпускаемого в паровые системы теплоснабжения от источника тепла. - М.: СПО ОРГРЭС, 2002.

17РД 153-34.0-11.344-00. Методика выполнения измерений давления пара, отпускаемого в паровые системы теплоснабжения от источника тепла. - М.: СПО ОРГРЭС, 2001.

18. РД 153-34.0-11.350-00. Методика выполнения измерений расхода и количества конденсата, возвращенного из паровой системы теплоснабжения на источник тепла. - М.: СПО ОРГРЭС, 2002.

19РД 153-34.0-11.351-00. Методика выполнения измерений температуры конденсата, возвращенного из паровой системы теплоснабжения на источник тепла, и холодной воды, используемой для подпитки. - М.: СПО ОРГРЭС, 2001.

20РД 153-34.0-11.349-00. Методика выполнения измерений давления конденсата, возвращенного из паровой системы теплоснабжения на источник тепла, и холодной воды, используемой для подпитки. - М.: СПО ОРГРЭС, 2001.

21ГОСТ 22315-77. Средства агрегатные информационно-измерительных систем. Общие положения.

22ГОСТ Р 51-649-2000. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

23РД 34.03.201-97. Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей. - М.: ЭНАС, 1997.

24РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. - М.: ЭНАС, 2001.



СОДЕРЖАНИЕ

1 Назначение и область применения. 2

2 Сведения об измеряемом параметре. 2

3 Условия измерений. 2

4 Характеристики погрешности измерений. 2

5 Метод измерений и структура измерительных систем.. 3

6 Подготовка и выполнение измерений. 5

7 Обработка и вычисление результатов измерений. 6

8 Оформление результатов измерений. 7

9 Требования к квалификации персонала. 7

10 Требования техники безопасности. 8

Приложение А. Термины и определения. 8

Приложение Б. Средства измерений количества тепловой энергии и теплоносителя. 9

Список использованной литературы.. 10







© 2013 Ёшкин Кот :-)
