МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР



ТИПОВОЙ
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

УПРОЧНЕНИЕ ЛОПАТОК
МЕЛЬНИЧНЫХ ВЕНТИЛЯТОРОВ ТИПА ВМ
МЕТОДОМ АВТОМАТИЧЕСКОЙ НАПЛАВКИ



381410.01290.00003





СОЮЗТЕХЭНЕРГО

Москва 1986



РАЗРАБОТАНО ЦКБ Главэнергоремонта

ИСПОЛНИТЕЛИ Н.М. ПОРТНОВ, Ю.В. ТРОФИМОВ, И.Г. ШАРАПОВ, Б.Е. ГЛИБОВИЦКИЙ, Ю.П. СИНЕОКИЙ, И.Т. КОГУТ, Т.О. ВИХНОВИЧ

СОГЛАСОВАНО с Союзэнергоремтрестом

Главный инженер Е.В. ЛЕОНТЬЕВ

УТВЕРЖДЕНО Главэнергоремонтом 22.12.81 г.

Главный инженер В.И. БАРИЛО

Срок действия установлен

с 01.01.85

до 01.01.93

Форма 1

Львовский филиал ЦКБ Главэнергоремонта





381410.01290.00003

-

381410.40290.00001

Автоматическая наплавка

Литера

Обозначение

Технологические документы

Наименование

Обозначение

Лист

Листов

1

-

Карта эскизов

381410.20290.00001

-

1

2

-

Маршрутная карта

381410.10290.00001

-

5

3

-

Операционная карта технического контроля

381410.60296.00001

-

1

4

-

Операционная карта наплавки

381410.60290.00002

-

2

5

-

Операционная карта технического контроля

381410.60290.00003

-

2

6

-

Ведомость деталей к типовому технологическому процессу

381410.44290.00001

-

3

7

-

Комплектовочная карта

381410.30290.00001

-

2

8

-

Ведомость оснастки

381410.42290.00001

-

3

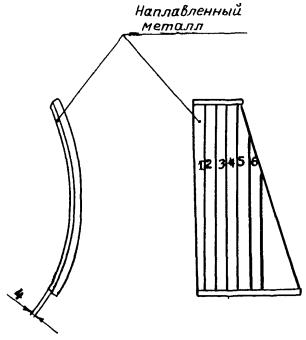

Схема автоматической наплавки лопаток мельничных вентиляторов

1 - 6 - очередность наложения валиков на лопатке

Форма 5

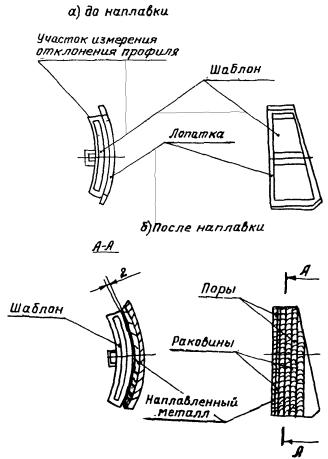

Схема проверки профиля лопатки

Форма 4



381410.01290.00003

Львовский филиал ЦКБ Главэнергоремонта

Маршрутная карта

-

381410.10290.00001

Автоматическая наплавка

Литера



Номер

Наименование и содержание операции

Оборудование (код, наименование, инвентарный номер)

Приспособление и вспомогательный инструмент (код, наименование)

Режущий инструмент (код, наименование)

Измерительный инструмент (код, наименование)

цеха

участка

операции

-

-

-

Правила техники безопасности при эксплуатации электроустановок (утверждены Президиумом ЦК профсоюзов рабочих электростанции и электротехнической промышленности. Постановление от 28.11.79 г. Протокол № 16)

-

-

-

-

-

-

-

Правила техники безопасности и производственной санитарии при холодной обработке металлов в машиностроительной промышленности (утверждены Президиумом ЦК профсоюза рабочих машиностроения 12.10.65 г.)

-

-

-

-

Форма 4а





381410.01290.00003

-

381410.10290.00001

Номер

Наименование и содержание операции

Оборудование (код, наименование, инвентарный номер)

Приспособление и вспомогательный инструмент (код, наименование)

Режущий инструмент (код, наименование)

Измерительный инструмент (код, наименование)

цеха

участка

операции

-

-

005

381410.30290.00001 Комплектовочная

-

-

-

-

-

-

010

381410.60290.00001

381410.20290.00001

381410.44290.00001

381410.42290.00001 Контрольная

-

-

-

-

-

-

015

381410.44290.00001

381410.42290.00001 Зачистка. Зачистить лопатку от грязи, ржавчины, следов масла

Стол для зачистки - нестандартное оборудование

Машина пневматическая ручная шлифовальная ИП-2009 А ГОСТ 5.715-71

Круг шлифовальный ПП80´20´3224А10-ПС27К535 м/с 1ПЛ ГОСТ 2424-75

-

-

-

020

381410.60290.00002

381410.20290.00001

381410.44290.00001

381410.42290.00001 Наплавка

-

-

-

-

-

-

025

381410.44290.00001

381410.42290.00001

Зачистка. Зачистить наплавленную поверхность от брызг и шлака

-

Стол для зачистки - нестандартное оборудование. Машина пневматическая ручная шлифовальная ИП 2009 А ГОСТ 5.715-71

Круг шлифовальный ПП80´20´3224А10-ПС27К535 м/с 1ПЛ ГОСТ 2424-75

-

-

-

030

381410.60290.00003

381410.20290.00001

381410.44290.00001

381410.42290.00001 Контрольная

-

-

-

-

Форма 2

Номер

ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ



381410.01290.00003

цеха

участка

операции

-

381410.60290.00001

1

1

010

Автоматическая наплавка

Наименование операции

Наименование, марка материала

ГОСТ, ТУ

Наименование оборудования

Контрольная

Ст3

ГОСТ 380-71

-

Номер перехода

Содержание перехода

Приспособление (код, наименование)

Измерительный инструмент (код, наименование)

Процент контроля

Особые указания

1

Проверить профиль лопатки

-

Шаблон ЛС 553.01.03.03.00. 005. Щупы. Набор № 2 кл. 1 ГОСТ 882-75

100

Отклонение профиля изогнутой лопатки от проверочного шаблона не должно быть более 2 мм

2

Проверить толщину лопатки

-

Штангенциркуль ЩЦ-1-125-0,10 ГОСТ 166-80

100

Толщина лопатки должна соответствовать размеру


Форма 9



Операционная карта наплавки

381410.60290.00002

Номер

Наименование операции





Автоматическая наплавка

цеха

участка

операции

Наименование оборудования

Установка для наплавки

-

1

1

010

Наплавка

ЛС 553.01.03.00.00.000СБ

-

Наименование, марка материала









Режим

Присадочный материал, электроды

Флюс, газ

Т0, ч

Номер перехода

Содержание перехода

Приспособление, инструмент (код, наименование)

Полярность

Сила сварочного тока

Напряжение дуги

Подача присадочного металла

Скорость наплавки

Число проходов

Номер мундштука





Код, наименование, марка

Расход

Диаметр

Вылет

Смещение

Код, наименование

Расход

Давление

Тв, ч

1

Уложить лопатку на стол установки для наплавки и закрепить

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2

Наплавить валик 1

-

0

600 - 620 А

22 - 26 В

45 - 50 м/ч

12 - 15 м/ч

1

-

-

-

Порошковая лента ПЛ-АН101 ТУ ИЭС-34-70

-

20´4 мм

60 мм

-

-

-

-

-

3

Переместить электрод на шаг наплавки для наплавки валика 2, обеспечивая перекрытие наплавленного валика 5 мм

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

4

Повторить переходы 2 и 3 для наплавки остальных валиков лопатки

-

0

600 - 620 А

22 - 26 В

45 - 50 м/ч

12 - 15 м/ч

1

-

-

-

Порошковая лента ПЛ-АН101 ТУ ИЭС-34-70

-

20´4 мм

60 мм

-

-

-

-

-


Форма 2



381410.01290.00003

Номер

ОПЕРАЦИОННАЯ КАРТА ТЕХНИЧЕСКОГО КОНТРОЛЯ



381410.60290.00003





цеха

участка

операции

Наименование операции

Наименование, марка материала

ГОСТ, ТУ

Наименование оборудования

-

-

030

Контрольная

Ст3

ГОСТ 380-71

-

Номер перехода

Содержание перехода

Приспособление (код, наименование)

Измерительный инструмент (код, наименование)

Процент контроля

Особые указания

1

Проверить наличие неровностей

-

Шаблон ЛС 553 01.03.03.00. 005 Щупы. Набор № 2 кл. 1 ГОСТ 882-75

100

Неровности боле 2 мм не допускаются

2

Проверить наличие пор и раковин

-

Штангенциркуль ЩЦ-1-125-0,1 ГОСТ 166-80

100

Допускаются единичные поры и раковины диаметром не более 2 мм в количестве 3 шт. на площади 10 см2

3

Проверить наличие трещин

-

Щупы, Набор № 2 кл. 1 ГОСТ 882-75

100

Допускаются трещины с раскрытием не более 0,2 мм в качестве 3 шт. на площади 10 мм2

4

Измерить твердость однослойной наплавки

-

Твердомер переносный ТРП ГОСТ 9030-75



Твердость однослойной наплавки должна быть не менее 45 HRC


Форма 2

Автоматическая наплавка

Ведомость деталей

-

381410.44290.00001

Автоматическая наплавка

Обозначение

Марка материала

Толщина, мм

Масса

Номер операции по маршрутной карте

Номер операции по типовому процессу

Технологическая оснастка (код, наименование)

Катет шва

Номер мундштука

Присадочный металл, электроды

Код, наименование флюса

Код, наименование и давление горючего газа или газа дополнительной защиты

Код, наименование и давление окисляющего газа или газа дополнительной защиты

Количество рабочих

Единица нормирования

Код вида нормы

Объем производственной партии

Тп.з, ч

Тшт., ч

Длина шва

Сила сварочного тока

Код

Расход

Расход

Расход

Расход

ВМ-75/1200У

Ст3

10+0,4-0,8

-

010

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-100/1200У

Ст3

10+0,4-0,8

-

010

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-160/850У

Ст3

10+0,4-0,8

-

010

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-180/1100У

Ст3

10+0,4-0,8

-

010

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-75/1200У

Ст3

10+0,4-0,8

-

015

-

-

-

-

-

-

-

-

-

1

10

-

-

0,05

0,16

ВМ-100/1200У

Ст3

10+0,4-0,8

-

015

-

-

-

-

-

-

-

-

-

1

10

-

-

0,05

0,16

ВМ-160/850У

Ст3

10+0,4-0,8

-

015

-

-

-

-

-



-

-

-

1

10

-

-

0,05

0,16

ВМ-75/1200У

Ст3

10+0,4-0,8

-

020

-

-

-

-

ПЛ-АН101 ТУИЭС34-70 20´4 мм

19,2

-

-

-

1

10

-

-

0,3

1,5

ВМ-100/1200У

Ст3

10+0,4-0,8

-

020

-

-

-

-

ПЛ-АН101 ТУИЭС34-70 20´4 мм

23

-

-

-

1

10

-

-

0,3

1,7

ВМ-160/850У

Ст3

10+0,4-0,8

-

020

-

-

-

-

ПЛ-АН101 ТУИЭС34-70 20´4 мм

24,8

-

-

-

1

10

-

-

0,3

1,9

ВМ-180/1100У

Ст3

10+0,4-0,8

-

020

-

-

-

-

ПЛ-АН101 ТУИЭС34-70 20´4 мм

25,2

-

-

-

1

10

-

-

0,3

2,0

ВМ-75/1200У

Ст3

10+0,4-0,8

-

025

-

-

-

-

-

-

-

-

-

1

10

-

-

0,4

0,5

ВМ-100/1200У

Ст3

10+0,4-0,8

-

025

-

-

-

-

-

-

-

-

-

1

10

-

-

0,4

0,58

Форма 2а



-

381410.44290.00001

Обозначение

Марка материала

Толщина, мм

Масса

Номер операции по маршрутной карте

Номер операции по типовому процессу

Технологическая оснастка (ход, наименование)

Катет шва

Номер мундштука

Присадочный металл, электроды

Код, наименование флюса

Код, наименование и давление горючего газа или газа основной защиты

Код, наименование и давление окисляющего газа иди газа дополнительной защиты

Количество рабочих

Единица нормирования

Код вида норм

Объем производственной партии

Тп.з, ч

Джина ива

Сила сварочного тока

Код

Расход

Расход

Расход

Расход

Тшт., ч

ВМ-160/850У

Ст3

10+0,4-0,8

-

025

-



-

-

-

-

-

-

-

1

10

-

-

0,4

0,6

ВМ-180/1100У

Ст3

10+0,4-0,8

-

025

-

-

-

-

-

-

-

-

-

1

10

-

-

0,4

0,65

ВМ-75/1200У

Ст3

10+0,4-0,8

-

030

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-100/1200У

Ст3

10+0,4-0,8

-

030

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-160/850У

Ст3

10+0,4-0,8

-

030

-

-

-

-

-

-

-

-

-

1

10

-

-

0,16

0,3

ВМ-180/1100У

Ст3

10+0,4-0,8

-

030

-



-

-

-

-

-

-

-

1

10

-

-

0,16

0,3


Форма 7



Комплектовочная карта



381410.01290.00003

-

381410.30290.00001

Автоматическая наплавка

Номер

Обозначение

Наименование

Откуда поступает

Код единицы величины

Единица нормирования

Норма расхода

Разовая подача

Общая подача на смену

Такт подачи

цеха

участка

рабочего места

операции

позиции

-

-

-

010

-



Бязь отбеленная ГОСТ 11680-76

-

кг

10

0,1

-

-

-

Бензин Бр-1 «Галоша» ГОСТ 443-76

-

кг

10

0,1

-

-

-

-

-

-

020

-



Порошковая лента ПЛ-АН 101 ТУ ИЭС 34-70

-

кг

10

92,2

-

-

-

Форма 9



381410.01290.00003

Львовский филиал ЦКБ Главэнергоремонта

ВЕДОМОСТЬ ОСНАСТКИ

-

381410.40290.00001

Автоматическая наплавка

Литера



Номер операции

Наименование приспособления и вспомогательного инструмента

Код приспособления и вспомогательного инструмента

Количество

Наименование режущего инструмента

Код режущего инструмента

Количество

Наименование измерительного инструмента

Код измерительного инструмента

Количество

010

Шаблон ЛС 553.01.03 03.00.005

-

1

-

-

-

Щупы. Набор № 2 кл. 1 ГОСТ 882-75 Линейка-1000 ГОСТ 427-75

-

1

Штангенциркуль ШЦ-1-125-0,10 ГОСТ 166-80

-

1

015

Стол для зачистки - нестандартное оборудование

-

1

-

-

-

-

-

1



Машина пневматическая ручная шлифовальная ИП 2009 А ГОСТ 5.715-71

-

1

Круг шлифовальный ПП80´20´ 3224А10 ПС27К535 м/с 1ПЛ ГОСТ 2424-75

-

1

-

-

-

020

Установка для наплавки ЛС553.01.03.00, 00.000СБ

-

1

-

-

-

-

-

-

025

Стол для зачистки - нестандартное оборудование

-

1

-

-

-

-

-

-



Машина пневматическая ручная шлифовальная ИП 2009 А ГОСТ 5.715-71

-

1

Круг шлифовальный ПП80´20´ 3224А10 ПС27К535 м/с 1ПЛ ГОСТ 2424-75

-

1

-

-

-

030

Шаблон ЛС553.01.03. 03.00.005

-

1

-

-

-

Щупы. Набор № 2 кл. 1 ГОСТ 882-75

-

1



КАРТА ОБРАТНОЙ СВЯЗИ. ОЦЕНКА КАЧЕСТВА РАБОТЫ, ВЫПОЛНЕННОЙ СПО СОЮЗТЕХЭНЕРГО

1. Просим заполнить карту и в недельный срок со дня ее поступления вернуть в СПО Союзтехэнерго по адресу: 105023, Москва, Семеновский пер., д. 15

2. Название и адрес предприятия, организации ________________________________

_________________________________________________________________________

3. Наименование работы, выполненной СПО Союзтехэнерго___________________

________________________________________________________________________

________________________________________________________________________

4. Какая информация Вас заинтересовала ____________________________________

________________________________________________________________________

________________________________________________________________________

5. Какая информация использована в Вашей работе ____________________________

_________________________________________________________________________

6. Ваши пожелания и замечания_____________________________________________

________________________________________________________________________

________________________________________________________________________

7. Общая оценка работы (хорошо, удовлетворительно)

__________________________________________________________________________

При оценке работы «удовлетворительно» необходимо указать выявленные недостатки и имеющиеся замечания

__________________________________________________________________________

__________________________________________________________________________

Руководитель предприятия,

организации                             ________________________________

            (должность, фамилия)







© 2013 Ёшкин Кот :-)
