ГОСТ 7703-74

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФИГУРЫ СИГНАЛЬНЫЕ СУДОВЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФИГУРЫ СИГНАЛЬНЫЕ СУДОВЫЕ

Технические условия

Signalling shapes of ship.

Specifications

ГОСТ
7703-74

Дата введения 01.01.76

Настоящий стандарт распространяется на сигнальные фигуры, применяемые для зрительной связи на кораблях, судах и плавсредствах.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Сигнальные фигуры должны изготовляться следующих типов: конус, ромб, цилиндр и шар.

1.2. Сигнальные фигуры должны изготовляться следующих исполнений:

I - фигуры, не создающие помех радиоприему (черт. 1 приложения);

I-H - то же, с направляющими для конуса и шара (черт. 1 приложения);

II - фигуры, к которым не предъявляются требования защиты радиоприема от помех (черт. 2 приложения).

(Измененная редакция, Изм. № 2).

1.3. Основные размеры и масса фигур должны соответствовать указанным на черт. 1 - 4 и в таблице.

Конус

Ромб

Цилиндр

Шар

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Размеры в мм

Тип фигуры

D

H

H1

Масса, кг, не более

Код ОКП

Исполнение I

Исполнение I-H

Исполнение II

Конус

300

300

400

1,5

64 1851 0121

64 1851 0129

64 1851 0137

600

600

700

3,0

64 1851 0123

64 1851 0131

64 1851 0139

900

900

1000

4,5

64 1851 0124

64 1851 0132

64 1951 0140

Ромб

300

600

700

2,5

64 1851 0219

-

64 1851 0227

600

1200

1300

5,0

64 1851 0221

64 1851 0229

900

1800

1900

7,0

64 1851 0222

64 1851 0230

Цилиндр

300

600

700

3,0

64 1851 0313

-

64 1851 0321

600

1200

1300

6,0

64 1851 0315

64 1851 0323

900

1800

1900

8,5

64 1851 0316

64 1851 0324

Шар

300

-

400

1,5

64 1851 0433

64 1851 0441

64 1851 0449

600

-

700

3,0

64 1851 0435

64 1851 0443

64 1851 0451

900

-

1000

4,5

64 1851 0436

64 1851 0444

64 1851 0452

Примечание. Фигуры D300 применяют для кораблей и судов длиной 20 м и менее.

Примеры условных обозначений:

Конуса исполнения I, диаметром основания D = 600 мм:

Конус I-600 ГОСТ 7703-74

Цилиндра исполнения II, диаметром основания D = 900 мм:

Цилиндр II-900 ГОСТ 7703-74

Шара исполнения I, диаметром 300 мм:

Шар I-300 ГОСТ 7703-74

То же, с направляющими:

Шар I-Н-300 ГОСТ 7703-74

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фигуры должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.

2.2. Фигуры должны состоять из двух перпендикулярных плоскостей.

2.3. Соединение плоскостей должно обеспечивать прочное закрепление их в рабочем положении и возможность свободного складывания фигур для хранения.

2.4. Контурные плоскости должны представлять собой стальной каркас, обтянутый парусиной.

2.5. В фигурах исполнения I в узлах соединения каркасов должны быть применены изолирующие детали из диэлектрического материала.

2.6. Марки материалов деталей фигур должны соответствовать указанным в таблице приложения. Ткань должна быть стойкой к воздействию света, морской и пресной воды, истиранию.

(Измененная редакция, Изм. № 2).

2.7. Допускается изготовление деталей фигур из материалов других марок при условии, что по механическим свойствам и технологическим характеристикам они будут не ниже указанных в таблице.

2.8. Предельные отклонения основных размеров ± 4 мм.

(Измененная редакция, Изм. № 2).

2.9. Металлические детали фигур должны иметь покрытия, обеспечивающие защиту от коррозии при эксплуатации в климатических районах ОМ категории I по ГОСТ 15150.

2.10. Обшивка плоскостей фигур не должна иметь складок. Строчки швов должны быть ровными; узлы, петли и незакрепленные концы ниток не допускаются. Число стежков на длине 5 см должно быть не менее 7.

(Измененная редакция, Изм. № 1).

2.10а. Вокруг соединительных деталей ткань должна быть вырезана, а кромки вырезов обшиты нитями тройного сложения.

(Введен дополнительно, Изм. № 2).

2.11. Фигуры должны быть окрашены черной водостойкой эмалью по ГОСТ 6465. По требованию заказчика допускается изготовление шара красного цвета.

2.12. Конус и шар исполнения I должны изготовляться с устройством, позволяющим вывешивать фигуры на специальных фалах.

2.13. Фигуры должны иметь устройство, позволяющее соединить их между собой на расстоянии не менее 1500 мм друг от друга. Для фигур диаметром менее 600 мм это расстояние может быть уменьшено до 750 мм.

2.14. Средний срок службы фигур должен быть не менее четырех лет.

(Измененная редакция, Изм. № 4).

2.15. Среднее время восстановления работоспособного состояния фигур (устранение разрывов парусины, восстановление окраски) - не более 6 ч.

2.16. Время непрерывной работы фигур - не менее 20 сут.

2.15, 2.16. (Введены дополнительно, Изм. № 4).

3. ПРАВИЛА ПРИЕМКИ

3.1. Фигуры для приемки предъявляют партиями. Партия должна состоять из изделий, поставляемых на один объект.

3.2. При приемке фигуры подвергают сплошному контролю на соответствие требованиям настоящего стандарта (за исключением п. 1.3).

3.3. Для проверки соответствия фигур требованиям п. 1.3 отбирают 2 % фигур от партии (но не менее 3 шт.).

3.4. Если при контроле по п. 3.2 будут обнаружены фигуры, не соответствующие требованиям настоящего стандарта, их бракуют; при несоответствии фигур п. 3.3 бракуют всю партию.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Конструкцию сигнальных фигур проверяют сличением с чертежами, а размеры - измерительным инструментом, обеспечивающим требуемую точность.

4.2. Качество материала проверяют по сертификатам.

4.3. Контроль массы фигур проводят на весах с погрешностью до 5 % от массы изделия.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Каждая сигнальная фигура должна иметь маркировку, содержащую:

- товарный знак предприятия-изготовителя;

- условное обозначение фигуры;

- дату изготовления.

5.2. Маркировка должна быть выполнена краской на плоскости фигуры.

5.3. При транспортировании сигнальные фигуры должны быть уложены в деревянные ящики по ГОСТ 2991. Масса брутто - не более 50 кг. Маркировка ящиков - по ГОСТ 14192.

5.4. Транспортирование сигнальных фигур может производиться любым видом транспорта.

5.5. Сигнальные фигуры должны храниться в закрытых сухих помещениях при относительной влажности не более 80 % на стеллажах.

6. ГАРАНТИИ ПОСТАВЩИКА

6.1. Предприятие-изготовитель гарантирует соответствие фигур требованиям настоящего стандарта при соблюдении потребителем правил эксплуатации и хранения, установленных настоящим стандартом.

6.2. Гарантийный срок хранения - пять лет со дня изготовления.

6.3. Гарантийный срок эксплуатации - 24 мес. после подписания приемного акта.

ПРИЛОЖЕНИЕ

Обязательное

ТИПОВЫЕ УЗЛЫ СИГНАЛЬНЫХ ФИГУР

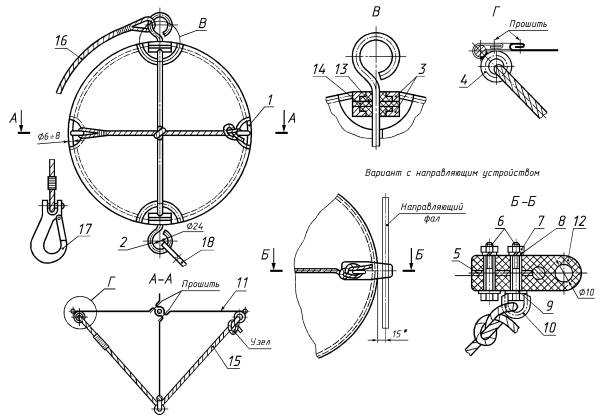

1. При разработке рабочих чертежей сигнальных фигур исполнения I используют типовые узлы приведенной ниже конструкции сигнального шара.

* Размер для справок

1 - каркас; 2 - ось; 3 - шайба каркаса; 4 - кольцо; 5 - планка; 6 - болт; 7 - гайка; 8 - пружинная шайба; 9 - шайба; 10 - полукольцо; 11 - обшивка; 12 - направляющая; 13 - втулка изолирующая; 14 - шайба изолирующая; 15 - ограждение; 16 - штерт; 17 - карабин; 18 - клевант

Черт. 1

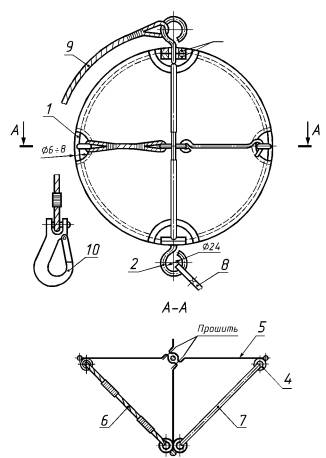

2. При разработке рабочих чертежей сигнальных фигур исполнения II используют типовые узлы приведенной ниже конструкции сигнального шара.

1 - каркас; 2 - ось; 3 - шайба каркаса; 4 - кольцо; 5 - обшивка; 6 - ограждение; 7 - крюк; 8 - клевант; 9 - штерт; 10 - карабин

Черт. 2

Марки материалов

Наименование детали

Марка материала

Номер документа

Каркас, ось, шайба каркаса, кольцо, крюк, шайба, клевант, планка

Ст.3

ГОСТ 380

Шайба изолирующая, втулка изолирующая, направляющая

Текстолит ПТК

ГОСТ 1050

Карабин, болт, полукольцо

Сталь 20

Гайка

Сталь 15

Шайба пружинная

Сталь 65Г

ГОСТ 1050, ГОСТ 14959

Ограждение, штерт

Фал капроновый

По технической документации, утвержденной в установленном порядке

Обшивка каркаса

Парусина полульняная

ГОСТ 15530

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 3, 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 19.07.74 № 2014

Изменение № 5 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 17 от 22 июня 2000 г.)

За принятие изменения проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главгосинспекция «Туркменстандартлары»

Украина

Госстандарт Украины

2. ВЗАМЕН ГОСТ 7703-67

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 380-94

Приложение

ГОСТ 1050-88

Приложение

ГОСТ 2991-85

5.3

ГОСТ 6465-76

2.11

ГОСТ 14192-96

5.3

ГОСТ 14959-79

Приложение

ГОСТ 15150-69

2.9

ГОСТ 15530-93

Приложение

4. Ограничение срока действия снято Постановлением Госстандарта СССР от 12.10.87 № 3868

5. ИЗДАНИЕ (апрель 2003 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в январе 1980 г., августе 1982 г., июле 1985 г., октябре 1987 г., марте 2001 г. (ИУС 3-80, 12-82, 10-85, 1-88, 6-2001)
