ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ ТОКАРНО-РЕВОЛЬВЕРНЫЕ



ОСНОВНЫЕ РАЗМЕРЫ



ГОСТ 3179-72
(СТ СЭВ 5938-87)



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ ТОКАРНО-РЕВОЛЬВЕРНЫЕ

Основные размеры

Turret. Lathes. Basic dimensions

ГОСТ
3179-72

(CT СЭВ 5938-87)

Дата введения 01.01.72

1. Настоящий стандарт распространяется на патронные и прутковые токарно-револьверные станки общего назначения с вертикальной и горизонтальной осью револьверной головки.

(Измененная редакция, Изм. № 2).

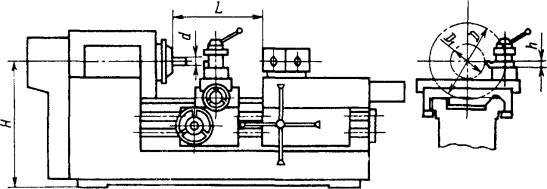

2. Основные размеры токарно-револьверных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станков.

Размеры в мм

Наименование основных размеров

Норма

Наибольший диаметр d обрабатываемого прутка

при зажимной и падающей трубах

10*

16*

25

40

65

100

160

при переднем зажиме

12

20

32

50

80

125

200

Наибольший диаметр D изделия, устанавливаемого над станиной

200

250

320

400

500

630

800

Наибольший диаметр D1 изделия, обрабатываемого над поперечным суппортом, не менее

100

125

160

200

260

350

450

Наибольшее расстояние L от переднего торца шпинделя до револьверной головки

с вертикальной осью

250

350

500

710**

1000

1400

2000

с горизонтальной осью

-

250

500

630

800

-

-

Конец шпинделя по ГОСТ 12595

3;4

4; 5

5; 6

6; 8

8; 11

11; 15

15

Наибольшая высота h резца, установленного в резцедержателе поперечного суппорта, не менее

12

16

20

25

32

40

40

Расстояние Н от низа основания станка до оси шпинделя, не более

1060

1120

_______

* Цанги должны пропускать прутки диаметрами соответственно 12 и 18 мм.

** Допускается уменьшение размера L по ряду Ra 20 ГОСТ 6636.

(Измененная редакция, Изм. 1).

3. Отверстие в шпинделе под цангу - по ГОСТ 2876.

4. Основные размеры револьверных головок должны соответствовать ГОСТ 3859.

5. Зазор между наибольшим диаметром устанавливаемого изделия над станиной и ее направ­ляющими должен быть не менее 0,03 D.

6. Станки с револьверной головкой на крестовых салазках и с наклонной револьверной головкой, в том числе с цикловым и числовым программным управлением, поставляются по специальному заказу.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 08.02. 78 № 386

3. ВЗАМЕН ГОСТ 3179-54

4. Стандарт соответствует СТ СЭВ 5938-87 в части типоразмерного ряда токарно-револьверных станков: 10; 12; 16; 20; 25; 32; 40; 50; 65; 80; 100; 125; 160; 200 в соответствии со специализацией СССР

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2876-80

3

ГОСТ 3859-83

4

ГОСТ 6636-69

2

ГОСТ 12595-85

2

6. Ограничение срока действия снято по Протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (май 1998 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1979 г., декабре 1983 г., июне 1988 г. (ИУС 10-79, 4-84, 9-88)
