ГОСТ 3033-79

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ОТКИДНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ОТКИДНЫЕ

Конструкция и размеры

Eye bolts. Design and dimensions

ГОСТ
3033-79

Дата введения 01.01.81

1. Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм.

Стандарт не распространяется на откидные болты станочных приспособлений.

2. Откидные болты должны изготовляться исполнений:

1 - болты с круглой головкой;

2 - болты с круглой головкой и с отверстием под шплинт;

3 - болты с вилкой.

Болты могут изготовляться классов точности В и С.

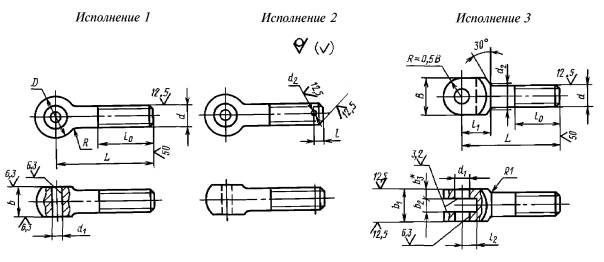

3. Конструкция и размеры откидных болтов исполнений 1 и 2 должны соответствовать указанным на чертеже и в табл. 1, а исполнения 3 - на чертеже и в табл. 2.

* Размер для справок

Таблица 1

Размеры в мм

Номинальный диаметр резьбы d

L

l0

D

d1

d2

b

l

R

Масса 1000 шт., кг ≈, исполнение 1

5

25

16

10

4

1,6

6

2,5

4

5,000

32

6,000

36

20

7,000

40

25

7,000

45

30

8,000

50

9,000

55

9,500

60

10,00

6

32

16

12

5

8

5

8,000

36

20

9,000

40

25

10,00

45

30

11,00

50

12,00

55

13,00

60

35

14,00

65

15,00

70

16,00

8

36

20

14

6

2

10

3,5

18,00

40

25

19,00

45

30

21,00

50

22,00

55

35

24,00

60

26,00

65

28,00

70

40

29,00

75

45

31,00

80

33,00

10

40

25

18

8

12

6

32,00

45

30

35,00

50

37,00

55

35

40,00

60

40

43,00

65

46,00

70

45

49,00

75

51,00

80

54,00

85

57,00

90

55

60,00

95

63,00

100

65

66,00

12

45

30

20

10

2

14

3,5

8

47,00

50

35

50,00

55

54,00

60

40

59,00

65

63,00

70

45

67,00

75

71,00

80

50

75,00

85

80,00

90

60

84,00

95

88,00

100

65

92,00

110

75

101,00

125

117,00

(14)

50

30

24

12

3

16

4,5

10

83,00

60

40

93,00

65

45

99,00

70

50

104,00

75

110,00

80

116,00

85

65

122,00

90

127,00

95

133,00

100

75

138,00

110

150,00

125

167,00

140

90

170,00

16

60

40

28

14

18

117,00

70

50

131,00

75

137,00

80

55

145,00

85

153,00

90

65

160,00

95

167,00

100

75

175,00

110

192,00

120

206,00

125

212,00

140

90

235,00

160

110

268,00

20

80

55

34

18

4

22

5,5

12

230,00

90

65

250,00

100

75

276,00

110

80

300,00

125

80

330,00

140

95

370,00

160

110

413,00

180

460,00

200

510,00

24

100

70

42

20

26

16

430,00

110

80

459,00

125

510,00

140

95

565,00

160

110

631,00

180

687,00

200

768,00

220

840,00

250

125

940,00

30

125

90

52

25

6

34

20

836,00

140

95

926,00

160

110

1026,00

180

1140,00

200

1250,00

220

1365,00

250

125

1530,0

280

1690,0

36

140

95

64

30

40

7,0

22

1466,0

160

100

1612,0

180

125

1768,0

200

1923,0

220

2030,0

250

140

2300,0

280

2500,0

320

2800,0

Таблица 2

Размеры в мм

Номинальный диаметр резьбы d

L

l0

l1

l2

d1

d2

B

b1

b2

b3

Масса 1000 шт., кг ≈

10

60

35

16

10

8

12

16

16

8

3,8

48,0

65

40

50,0

70

45

53,0

12

65

35

18

12

10

15

20

20

10

4,8

80,0

70

40

84,0

75

50

88,0

80

50

91,0

(14)

65

30

22

14

12

18

24

24

12

5,8

115,0

70

35

119,0

75

40

123,0

80

45

127,0

85

50

131,0

90

55

135,0

95

60

139,0

100

70

143,0

16

80

40

26

16

14

20

28

28

14

6,8

202,0

85

45

209,0

90

50

216,0

95

55

222,0

100

60

229,0

110

70

243,0

20

110

60

34

20

18

24

36

36

18

8,8

446,0

125

70

477,0

140

80

508,0

24

140

70

42

24

20

28

40

46

22

11,7

811,0

160

80

873,0

180

945,0

200

90

1016,0

30

160

80

52

30

25

35

52

60

30

14,7

1581,0

180

90

1685,0

200

100

1792,0

36

180

90

60

36

30

42

64

68

34

16,7

2540,0

200

100

2680,0

Примечания к табл. 1 и 2.

1. (Исключено, Изм. № 1).

2. Масса указана для стальных болтов. Для определения массы болтов из латуни величины масс, указанные в табл. 1 и 2, следует умножить на коэффициент 1,08; из бронзы - на 0,97.

3. Болты с резьбой d = 14 мм применять не рекомендуется.

Пример условного обозначения откидного болта класса точности В, исполнения 1, диаметром резьбы d = 6 мм, с полем допуска 6g длина L = 32 мм, класса прочности 3.6, из спокойной стали, с цинковым покрытием толщиной 6 мкм хроматированным:

Болт В.М6-6g 32.36.C.016 ГОСТ 3033-79

То же, класса точности С, исполнения 2, диаметром резьбы d = 10 мм, с полем допуска 8g, длиной L = 60 мм, из материала группы 32, без покрытия:

Болт С2М10-8g 60.32. ГОСТ 3033-79

4. Предельные отклонения диаметра отверстия в головке d1:

для болтов класса точности В-Н12;

для болтов класса точности С-Н14.

2 - 4. (Измененная редакция, Изм. № 1).

5. (Исключен, Изм. № 1).

6. Предельные отклонения ширины головки b - d11.

7. Предельные отклонения размера l2 - H14.

8. Предельные отклонения ширины прорези b2 - H12.

9. (Исключен, Изм. № 1).

10. Предельные отклонения размеров, получаемых штамповкой - по второму классу ГОСТ 7505.

11. (Исключен, Изм. № 1).

12. При изготовлении резьбы методом накатки диаметр стержня выполнять по ГОСТ 19256.

13. Для болтов класса точности С допускается:

шероховатость поверхностей, образующих размер b - Ra ≤ 100 мкм, а поверхности отверстия диаметром d1 - Ra 20 мкм;

предельные отклонения ширины головки b - по второму классу ГОСТ 7505.

14. Резьба - по ГОСТ 24705.

15. Размеры сбегов - по ГОСТ 27148, конец с фаской - по ГОСТ 12414.

16. Остальные технические требования - по ГОСТ 1759.0.

13 - 16. (Измененная редакция, Изм. № 1).

16а. Допуск пересечения оси головки и оси отверстия в головке, допуск перпендикулярности оси отверстия в головке коси стержня на длине, равной 0,5b или 0,5b1 - по ГОСТ 24643 для болтов:

класса точности В - по 13-й степени точности;

класса точности С - по 14-й степени точности.

16б. Не установленные настоящим стандартом допуски размеров, допуск соосности головки и стержня и методы контроля по ГОСТ 1759.1.

16в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

16а, 16б, 16в. (Введены дополнительно, Изм. № 1).

17. Методы стопорения гайки приведены в приложении 1. Примеры применения откидных болтов даны в приложении 2.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

МЕТОДЫ СТОПОРЕНИЯ ГАЙКИ

1. Стопорение гайки откидного болта исполнения 2 должно выполняться путем установки штифта. Штифт, установленный в отверстие болта, должен быть расклепан с двух сторон.

2. По соглашению между потребителем и изготовителем допускается стопорение гайки кернением резьбы откидного болта или механическим сближением двух последних витков резьбы в двух противоположных точках с боков, а также кернением с торца в зависимости от диаметра резьбы.

3. Материал для изготовления штифтов: проволока стальная марки 10 или 15 по ГОСТ 17305, латунная марки Л63 по ГОСТ 1066 или ВТ1-00 по техническим условиям, утвержденным в установленном порядке.

4. Размеры штифтов для стопорения гайки откидного болта исполнения 2 должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Номинальный диаметр резьбы откидного болта d

Диаметр штифта d2

Диаметр штифта L

js 16

Масса 1000 шт. штифтов, кг

5

1,6

6

0,095

6

7

0,120

8

2,0

9,5

0,240

10

11,5

0,280

12

13,5

0,330

(14)

3,0

16

0,880

16

18

0,990

20

4,0

22

2,170

24

26

2,620

30

6,0

32

7,100

36

38

8,300

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ПРИМЕРЫ ПРИМЕНЕНИЯ ОТКИДНЫХ БОЛТОВ

Пример 1

Пример 2

Пример 3

Пример 4

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета по стандартам от 05.09.79 № 3342

2. ВЗАМЕН ГОСТ 3033-73

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 1066-90

Приложение 1

ГОСТ 1759.0-87

16

ГОСТ 1759.1-82

16б

ГОСТ 1759.2-82

16в

ГОСТ 7505-89

10, 13

ГОСТ 12414-94

15

ГОСТ 17305-91

Приложение 1

ГОСТ 19256-73

12

ГОСТ 24643-81

16а

ГОСТ 24705-2004

14

ГОСТ 27148-86

15

4. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

5. ИЗДАНИЕ с Изменением № 1, утвержденным в июле 1987 г. (ИУС 11-87)
