ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ

Методы проверки параллельности двух плоских
поверхностей образца-изделия



ГОСТ 25889.2-83

(СТ СЭВ 3717-82)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ МЕТАЛЛОРЕЖУЩИЕ

Методы проверки параллельности двух плоских поверхностей образца-изделия

Metal-cutting machine tools.

Methods of checking specimen two flat surfaces for parallelism

ГОСТ
25889.2-83

(СТ СЭВ 3717-82)

Постановлением Государственного комитета СССР по стандартам от 28 июля 1983 г. № 3514 срок введения установлен

с 01.01.84

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает методы проверок параллельности двух плоских поверхностей образца-изделия, длина измерения которого не превышает 1600 мм.

Стандарт полностью соответствует требованиям СТ СЭВ 3717-82.

Отклонение от параллельности двух плоских поверхностей - по ГОСТ 24642-81. Допускается заменить прилегающую плоскость прилегающей прямой, лежащей в заданном сечении.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Общие требования к методам проверки - по ГОСТ 8-82.

1.2. Проверку следует проводить одним из следующих методов:

Метод 1. Проверка с помощью прибора для измерения длин, измерительный наконечник которого касается верхней поверхности поверочной линейки, приложенной к проверяемой поверхности образца-изделия.

Метод 2. Проверка с помощью прибора для измерения длин, измерительный наконечник которого касается нижней поверхности поверочной линейки, приложенной к проверяемой поверхности образца-изделия.

1.3. Образец-изделие опорной поверхностью должен быть установлен на поверочной плите, в данном случае как прилегающую плоскость. На проверяемую поверхность образца-изделия в заданном сечении накладывается поверочная линейка, в данном случае как прилегающую прямую. Размеры рабочей поверхности поверочной плиты и длина поверочной линейки должны быть больше размеров проверяемых поверхностей образца-изделия.

1.4. При проверке поверхностей с отклонением в сторону выпуклости между образцом-изделием и поверочной плитой следует установить три концевые плоскопараллельные меры длины, а между образцом-изделием и линейкой - две концевые плоскопараллельные меры длины одинакового размера.

Расположение плоскопараллельных концевых мер длины выбирают в соответствии со стандартами на нормы точности и техническими условиями на конкретные типы станков. Если эти указания отсутствуют, то расстояние от края поверхности до концевой меры принимается приблизительно равным 0,1 L, где L - заданная длина измерения.

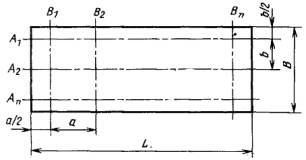

1.5. Количество и расположение проверяемых сечений устанавливается в зависимости от формы и размеров образца-изделия в стандартах на нормы точности и в технических условиях на конкретные типы станков. Если такие указания отсутствуют, то при проверке прямоугольных поверхностей измерения следует проводить в сечениях, указанных на черт. 1, расположение которых должно соответствовать условиям, приведенным в табл. 1 и 2.

Черт. 1

Таблица 1

Длина L проверяемой поверхности, мм

Расположение проверяемых поперечных сечений в1, в2, ... вп

До 200

Среднее поперечное сечение

Св. 200

a = L/5, но не менее 80 мм

Таблица 2

Ширина В проверяемой поверхности, мм

Расположение проверяемых продольных сечений А1, A2, ... An

До 200

Среднее продольное сечение

Св. 200 » 630

b = В/3

» 630

b = В/4

Если обработанная прямоугольная поверхность образца-изделия разделена пазами на ряд обрабатываемых продольных полос, то проверяемые сечения должны быть расположены в середине продольных полос.

2. МЕТОДЫ ПРОВЕРКИ

2.1. Проведение проверок по методам 1 и 2

Средства проверки: прибор для измерения длин, поверочная плита, поверочная линейка, измерительная стойка, концевые меры длины (при проверке поверхностей с отклонением в сторону выпуклости).

Схемы проверок указаны на черт. 2 (метод 1) и на черт. 3 (метод 2)

Черт. 2

Черт. 3

Образец-изделие 1 устанавливают на поверочной плите 2, а поверочную линейку 3 накладывают на образец-изделие 1, как указано в пп. 1.3 и 1.4. Прибор для измерения длин 4, закрепленный в измерительной стойке, устанавливают на поверочную плиту 2 так, чтобы его измерительный наконечник касался верхней (метод 1) или нижней (метод 2) рабочей поверхности поверочной линейки 3 поочередно в точках измерения С и F.

Измерения проводят последовательно в сечениях, установленных в п. 1.5.

При проведении проверки по методу 2 расстояние X между точками измерения и образцом-изделием должно быть минимальным.

С целью исключения влияния отклонения от параллельности рабочих поверхностей поверочной линейки на результат измерения допускается менять положение концов линейки, т.е. производить ее перестановку с поворотом на 180° вокруг оси, перпендикулярной ее рабочей поверхности.

2.2. Оценка результатов проверки по методам 1 и 2

При проверке без изменения положения концов линейки для каждого проверяемого сечения определяют алгебраическую разность результатов измерения, полученных в точках измерения С и F.

Отклонение от параллельности определяют как наибольшую разность результатов измерения в проверяемых сечениях для каждого заданного направления.

Если положение концов линейки меняют, то для каждого проверяемого сечения определяют алгебраическую разность результатов измерения, полученных в точках измерения С и F до (положение II) и после (положение II) изменения положения концов линейки. Из обеих разностей определяют для каждого сечения среднее арифметическое значение.

Отклонением от параллельности является наибольшее среднее арифметическое значение результатов измерений в проверяемых сечениях для каждого заданного направления.

Примеры оценки

Пример оценки результатов без изменения положения концов линейки

При проверке образца-изделия с прямоугольной проверяемой поверхностью (L = 800 мм, В = 450 мм) получены по отдельным сечениям (см. черт. 1) результаты измерения, приведенные в табл. 3.

Отклонение от параллельности в продольном направлении равно 15 мкм на длине 800 мм, в поперечном направлении 7 мкм на длине 450 мм.

Пример оценки результатов с изменением положения концов линейки

При проверке образца-изделия с прямоугольной проверяемой поверхностью (L = 500 mm, В = 250 мм) получены по отдельным сечениям (см. черт. 1) результаты измерения, приведенные в табл. 4.

Отклонение от параллельности в продольном направлении равно 17 мкм на длине 500 мм, в поперечном направлении 8 мкм на длине 250 мм.

Таблица 3

мкм

Направление измерения

Сечение

Результаты измерения

Разность результатов измерения

Точка С

Точка F

Продольное

А1

30

15

15

А2

25

12

13

А3

20

10

10

Поперечное

В1

28

22

6

В2

25

18

7

В3

25

19

6

В4

22

16

6

В5

20

15

5

Таблица 4

мкм

Направление измерения

Сечение

Положение поверочной линейки

Результаты измерения

Разность результатов измерения

Среднее арифметическое двух измерений

Точка С

Точка F

Продольное

А1

I

20

10

10

15

II

25

5

20

А2

I

24

12

12

17

II

29

7

22

А3

I

16

8

8

13

II

21

3

18

Поперечное

В1

I

22

18

4

7

II

26

15

10

В2

I

20

15

5

8

II

23

12

11

В3

I

20

16

4

7

II

23

13

10

В4

I

20

16

4

7

II

23

13

10

В5

I

18

14

4

7

II

21

11

10
