ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ ОТ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ И ЭЛЕКТРИЧЕСКИХ ПОДСТАНЦИЙ

Нормы и методы измерений

Man-made noise from overhead power lines and electric substations. Limits and measuring methods

ГОСТ
22012-82

Взамен
ГОСТ 22012-76

Постановлением Государственного комитата СССР по стандартам от 15 июля 1982 г. № 2669 срок действия установлен

с 01.07.83

до 01.07.87

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на линии электропередачи всех типов (далее - ЛЭП) и их электрические подстанции и устанавливает нормы и методы измерений индустриальных радиопомех (далее - радиопомехи).

1. НОРМЫ

1.1. Квазипиковые значения напряженности поля радиопомех (в децибелах относительно 1 мкВ/м) в полосе частот 0,15 - 1000 МГц не должны превышать указанных на чертеже.

Примечание. Для расчета допустимого расстояния между ЛЭП (электрическими подстанциями) и радиоприемными установками в полосе частот 0,01 - 0,15 МГц допускается использовать значения напряженности поля радиопомех, приведенные в справочном приложении.

2. МЕТОДЫ ИЗМЕРЕНИЙ

2.1. Аппаратура

Измеритель радиопомех и антенны - по ГОСТ 11001-80.

Примечание. При эксплуатационных испытаниях допускается использовать измеритель-искатель радиопомех по ГОСТ 11001-80. В спорных случаях решающими являются результаты измерений радиопомех, полученные измерителем радиопомех.

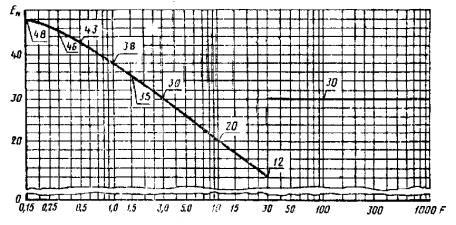

Eн - напряженность поля радиопомех, дБ; F - частота, МГц

Примечание. На частоте 30 МГц нормой считается 12 дБ.

2.2. Подготовка к измерениям и их проведение

2.2.1. Измерения радиопомех следует проводить в соответствии с общими методами испытаний источников радиопомех по ГОСТ 16842-82 и требованиями настоящего стандарта.

(Измененная редакция, Изм. № 1).

2.2.2. Для измерения радиопомех от ЛЭП в полосе частот 0,15 - 30 МГц следует выбирать место вдоль линии в середине пролета между двумя опорами, в полосе частот 30 - 1000 МГц - напротив опоры.

Расстояние от места измерения до ближайшей электрической подстанции должно быть:

не менее 10 км - на частотах ниже 0,5 МГц;

не менее 2 км - на частотах 0,5 МГц и выше.

Не допускается проводить измерения в местах изменения направлений линий и их пересечения между собой и с другими источниками помех (например, трассами электротранспорта, магистралями с движущимся автотранспортом и т.д.).

Измерения напряженности поля радиопомех следует проводить на различных участках ЛЭП на расстояниях, указанных в табл. 1.

(Измененная редакция, Изм. № 1).

Таблица 1

Напряжение ЛЭП, кВ, в полосе частот, МГц

Расстояние от проекции крайнего провода на землю Rн, м

0,15 - 30

30 - 1000

£ 35

£ 220

10

110, 220

330, 500

50

³ 330

³ 750

100

2.2.3. Напряженность поля радиопомех от электрических подстанций следует измерять в нескольких точках на расстояниях, указанных в табл. 2.

Таблица 2

Напряжение подстанций, кВ

Расстояние, м

от границы территории подстанции

от проекции на землю крайнего провода любой выходящей за пределы подстанции воздушной линии, не менее

£ 35

10

10

110, 220

50

50

³ 330

100

100

Измерения проводят вокруг территории подстанции, при этом обязательно:

в точках со стороны границы подстанции, наиболее близко расположенной к открытому распределительному устройству;

в полосе частот 0,15 - 30 МГц - в точках, находящихся на указанных в табл. 1 расстояниях от проекции на землю крайних проводов ЛЭП, пересекающих границы подстанции.

2.2.4. При недостаточной чувствительности измерителя радиопомех допускается проводить измерения радиопомех от ЛЭП и электрических подстанций на расстояниях R ³ 10 м с последующим пересчетом результатов измерений к нормированному расстоянию Rн (50 и 100 м) по формулам:

 - для полосы частот 0,15 - 30 МГц;

 - для полосы частот 30 - 1000 МГц,

где Eн - напряженность поля радиопомех на нормируемом расстоянии Rн, дБ;

ЕR - напряженность поля радиопомех, измеренная на расстоянии R, дБ;

h - высота провода над землей в месте измерения, м.

(Измененная редакция, Изм. № 1).

2.2.5. В полосе частот 0,15 - 30 МГц следует измерять электрическую и магнитную составляющие напряженности поля радиопомех от ЛЭП и электрических подстанций вертикально расположенной антенной, нижняя точка которой находится на высоте 1 м над уровнем земли. Антенну поворачивают до получения максимальных показаний.

Примечание. Если приборы для измерения радиопомех расположены в кузове автомобиля, то при измерении магнитной составляющей напряженности поля радиопомех на расстоянии R ³ 50 м антенну допускается устанавливать на крыше кузова. При этом ее нижняя точка должна находиться на высоте (2,5 ± 0,5) м над уровнем земли.

2.2.6. В полосе частот 0,15 - 30 МГц допускается измерять радиопомехи от ЛЭП с напряжением свыше 220 кВ только на частоте 0,5 МГц.

2.2.7. В полосе частот 30 - 1000 МГц следует измерять электрическую составляющую напряженности поля радиопомех от ЛЭП и электрических подстанций горизонтально и вертикально расположенной антенной. Высота центра симметрии антенны над уровнем земли - 3 м. Антенну поворачивают до получения максимальных показаний.

2.2.8. Измерения проводят в различных погодных условиях (сухая погода, дождь, снегопад). В полосе частот 30 - 1000 МГц измерения следует проводить и при сильном ветре.

Процентное отношение числа измерений напряженности поля радиопомех при различных погодных условиях должно соответствовать среднегодовому процентному отношению этих категорий погоды в районе измерений. Общее число измерений на каждой частоте должно быть не менее 15.

2.2.9. Измерения, осуществляемые при одном выезде на линию, когда число измерений менее 15, следует проводить только в сухую погоду.

2.3. Обработка результатов

2.3.1. Статистическая обработка результатов при числе измерений не менее 15 - по ГОСТ 16842-82. При этом за п принимают число измерений напряженности поля радиопомех на частоте измерений; k - коэффициент, зависящий от объема выборки измерений, определяют по табл. 3.

Таблица 3

n

15

20

25

30

35

50

100

200

500

k

1,17

1,12

1,09

1,07

1,06

1,03

0,98

0,91

0,84

При промежуточных значениях следует принимать значение коэффициента k, соответствующее ближнему меньшему значению числа измерений n. При значениях n > 500 коэффициент k принимают 0,84.

(Измененная редакция, Изм. № 1).

2.3.2. Оценивание результатов измерений по п. 2.2.8 проводят сопоставлением с нормой Eн статистических значений напряженности поля радиопомех Е0,8.

ЛЭП и электрические подстанции соответствуют требованиям настоящего стандарта, если на каждой частоте измерений E0,8 £ Eн.

Выполнение условия E0,8 £ Eн означает, что в течение года не менее 80 % значений напряженности поля радиопомех с доверительной вероятностью не менее 0,8 соответствуют нормам.

2.3.3. Оценивание результатов измерений по п. 2.2.9 проводят сопоставлением с нормой Eн каждого значения напряженности поля радиопомех Еi, полученного при измерении.

ЛЭП соответствует требованиям настоящего стандарта, если на каждой частоте измерения:

Еi £ (Eн - 3 дБ) - в полосе частот 0,15 - 30 МГц;

Еi £ Eн - в полосе частот 30 - 1000 МГц.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Подготовку к измерениям и их проведение следует осуществлять с соблюдением требований электробезопасности по ГОСТ 12.1.019-79, ГОСТ 12.3.019-80, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок», утвержденных Госэнергонадзором.

3.2. К проведению измерений должны быть допущены лица, прошедшие обучение и инструктаж в соответствии с требованиями ГОСТ 12.0.004-79.

3.3. Рабочее место оператора при измерениях радиопомех должно иметь изолирующее основание или быть снабжено изолирующей подставкой (диэлектрическим ковриком).

3.4. Металлический корпус измерителя радиопомех при стационарных измерениях должен быть заземлен в соответствии с требованиями ГОСТ 12.1.030-81.

3.5. Воздействие электрического и электромагнитного полей на человека в месте измерения должно соответствовать требованиям ГОСТ 12.1.002-84 и ГОСТ 12.1.006-84.

Раздел 3. (Новая редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

НАПРЯЖЕННОСТЬ ПОЛЯ РАДИОПОМЕХ В ПОЛОСЕ ЧАСТОТ 0,01 - 0,15 МГц

Квазипиковые значения напряженности поля радиопомех (магнитной составляющей) в полосе частот 0,01 - 0,15 МГц, определенные на расстояниях, указанных в табл. 1 для полосы частот 0,15 - 30 МГц и табл. 2 настоящего стандарта, приведены на чертеже. Эти значения допускается использовать для расчета допустимого расстояния между ЛЭП (электрическими подстанциями) и радиоприемными установками.

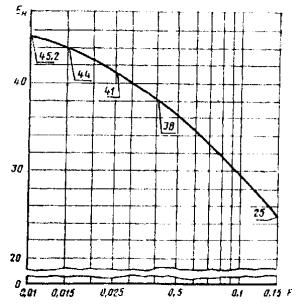

Eн - напряженность поля радиопомех, дБ; F - частота, МГц

(Измененная редакция, Изм. № 1).
