ГОСТ 17475-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ
ТОЧНОСТИ
А И В

Конструкция и размеры





Москва

Стандартинформ

2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ
ТОЧНОСТИ А И В

Конструкция и размеры

Countersunk head screws product grades A and B.
Construction and dimensions

ГОСТ
17475-80

Взамен
ГОСТ 17475-72

Издание с Изменениями № 1, 2, утвержденными в декабре 1981 г., апреле 1986 г. (ИУС 3-82, 7-86).

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3277 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 28.06.91 № 1177

1. Настоящий стандарт распространяется на винты с потайной головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2652-80.

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.


Таблица 1

мм

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы Р

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий























1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

1,9

2,3

2,6

3,0

3,8

4,7

5,6

6,5

7,4

9,2

11,0

14,5

18,0

21,5

25

28,5

32,5

36,0

Высота головки k, не более

0,6

0,72

0,84

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3

4

5

6

7

8

9

10

Номер крестообразного шлица

-

-

-

-

0

1

2

3

4

-

-

-

-

Диаметр крестообразного шлица m

-

-

-

-

2

2,7

2,8

4,0

4,3

4,6

6,5

7,5

9,7

10,7

-

-

-

-

Глубина крестообразного шлица h, не более

-

-

-

-

1,1

1,4

1,5

1,7

2,0

2,3

2,7

3,7

4,6

5,6

-

-

-

-

Глубина вхождения калибра в крестообразный шлиц

не более

-

-

-

-

1,2

1,55

1,7

2,0

2,3

2,6

3,3

4,3

5,4

6,4

-

-

-

-

не менее

-

-

-

-

0,9

1,25

1,4

1,5

1,8

2,1

2,8

3,8

4,9

5,9

-

-

-

-

Длина резьбы b

удлиненная

-

-

-

-

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46


Таблица 2

мм

Длина
винта
l

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2



-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3





-

-

-

-

-

-

-

-

-

-

-

-

-

(3,5)





-

-

-

-

-

-

-

-

-

-

-

4



-

-

-

-

-

-

-

-

-

-

-

5





-

-

-

-

-

-

-

-

-

6





-

-

-

-

-

-

-

-

(7)

Стандартные длины

-

-

-

-

-

-

-

-

8





-

-

-

-

-

-

-

9



-

-

-

-

-

-

-

10







-

-

-

-

-

-

11

-



-

-

-

-

-

-

12

-







-

-

-

-

-

(13)

-

-

-



-

-

-

-

-

14

-

-

-



-

-

-

-

-

16

-

-

-







-

-

-

-

(18)

-

-

-

-



-

-

-

-

20

-

-

-

-





-

-

-

-

(22)

-

-

-

-

-

-

-

-

-

25

-

-

-

-

-







-

-

-

(28)

-

-

-

-

-

-





-

-

-

30

-

-

-

-

-

-



Стандартные длины





-

-

(32)

-

-

-

-

-

-

-





-

-

35

-

-

-

-

-

-

-











-

(38)

-

-

-

-

-

-

-

-









-

40

-

-

-

-

-

-

-

-













(42)

-

-

-

-

-

-

-

-

-











45

-

-

-

-

-

-

-

-

-









(48)

-

-

-

-

-

-

-

-

-













50

-

-

-

-

-

-

-

-

-



55

-

-

-

-

-

-

-

-

-

-





60

-

-

-

-

-

-

-

-

-

-













65

-

-

-

-

-

-

-

-

-

-

-

70

-

-

-

-

-

-

-

-

-

-

-

75

-

-

-

-

-

-

-

-

-

-

-













80

-

-

-

-

-

-

-

-

-

-





(85)

-

-

-

-

-

-

-

-

-

-

-

-





90

-

-

-

-

-

-

-

-

-

-

-

-

(95)

-

-

-

-

-

-

-

-

-

-

-

-











100

-

-

-

-

-

-

-

-

-

-

-

-









110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

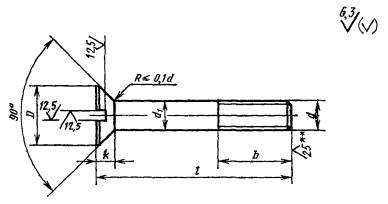

Исполнение 1

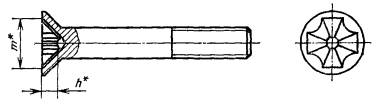

Исполнение 2

* Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с потайной головкой, класса точности А, исполнения I, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:

Винт A.M8-6g´50.48 ГОСТ 17475-80.

То же, класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8´1-6g´50-34.48.016 ГОСТ 17475-80.

1, 2. (Измененная редакция, Изм. № 1, 2, Поправка).

3. Диаметр гладкой части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготавливать винты с длинами, не указанными в табл. 2.

5. Резьба - по ГОСТ 24705-2004. Сбег и недорез резьбы - по ГОСТ 10549-80.

(Измененная редакция, Изм. № 2).

6. (Исключен, Изм. № 2).

7. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

7а. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

7. 7а. (Измененная редакция, Изм. № 2).

7б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

(Введен дополнительно, Изм. № 2).

8. Технические требования - по ГОСТ 1759.0-87*.

__________

* См. примечание ФГУП «СТАНДАРТИНФОРМ»

9. Теоретическая масса винтов указана в справочном приложении 1.

10. (Исключен, Изм. № 2).


ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

0,013

0,021

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,018

0,028

0,039

0,052

0,091

-

-

-

-

-

-

-

-

-

-

-

-

-

3,5

0,020

0,031

0,043

0,058

0,100

0,171

0,254

-

-

-

-

-

-

-

-

-

-

-

4

0,022

0,034

0,048

0,063

0,109

0,186

0,276

-

-

-

-

-

-

-

-

-

-

-

5

0,026

0,041

0,057

0,075

0,127

0,215

0,319

0,461

0,624

-

-

-

-

-

-

-

-

-

6

0,031

0,048

0,066

0,086

0,145

0,245

0,362

0,519

0,701

1,147

-

-

-

-

-

-

-

-

7

0,035

0,054

0,075

0,097

0,163

0,274

0,406

0,576

0,777

1,269

-

-

-

-

-

-

-

-

8

0,039

0,061

0,084

0,108

0,181

0,303

0,449

0,635

0,854

1,391

2,091

-

-

-

-

-

-

-

9

0,044

0,068

0,093

0,120

0,199

0,333

0,492

0,693

0,930

1,513

2,271

-

-

-

-

-

-

-

10

0,048

0,074

0,102

0,131

0,217

0,362

0,536

0,752

1,007

1,636

2,445

4,770

-

-

-

-

-

-

11

-

0,081

0,111

0,142

0,235

0,391

0,579

0,810

1,083

1,758

2,620

5,085

-

-

-

-

-

-

12

-

0,088

0,120

0,153

0,253

0,421

0,622

0,869

1,159

1,880

2,794

5,400

9,05

-

-

-

-

-

13

-

-

-

0,165

0,271

0,450

0,666

0,927

1,236

2,002

2,969

5,716

9,55

-

-

-

-

-

14

-

-

-

0,176

0,289

0,479

0,709

0,986

1,312

2,124

3,144

6,031

10,05

-

-

-

-

-

16

-

-

-

0,198

0,325

0,538

0,796

1,103

1,465

2,369

3,493

6,662

11,06

16,80

-

-

-

-

18

-

-

-

-

0,361

0,597

0,882

1,220

1,618

2,613

3,842

7,293

12,05

18,97

-

-

-

-

20

-

-

-

-

0,394

0,665

0,969

1,337

1,771

2,857

4,191

7,924

13,05

21,14

-

-

-

-

22

-

-

-

-

-

0,714

1,056

1,454

1,924

3,102

4,541

8,555

14,05

21,14

-

-

-

-

25

-

-

-

-

-

0,802

1,186

1,630

2,153

3,468

5,064

9,501

15,54

23,31

33,17

-

-

-

28

-

-

-

-

-

-

1,315

1,805

2,383

3,835

5,588

10,447

17,04

25,49

36,13

-

-

-

30

-

-

-

-

-

-

1,402

1,922

2,536

4,079

5,938

11,079

18,04

26,93

38,11

51,67

-

-

32

-

-

-

-

-

-

-

2,039

2,689

4,324

6,287

11,709

19,03

28,38

40,09

54,32

-

-

35

-

-

-

-

-

-

-

2,215

2,918

4,690

6,811

12,556

20,53

30,55

43,06

58,30

75,89

-

38

-

-

-

-

-

-

-

-

3,147

5,057

7,335

13,602

22,02

32,72

46,02

62,27

80,83

-

40

-

-

-

-

-

-

-

-

3,300

5,301

7,684

14,233

23,02

34,17

48,00

64,93

84,13

106,9

42

-

-

-

-

-

-

-

-

-

5,546

8,034

14,864

24,02

35,62

49,99

67,58

87,42

111,0

45

-

-

-

-

-

-

-

-

-

5,912

8,557

15,810

25,52

37,79

52,94

71,56

92,36

117,3

48

-

-

-

-

-

-

-

-

-

6,279

9,082

16,756

27,01

39,96

55,91

75,53

97,31

123,5

50

-

-

-

-

-

-

-

-

-

6,523

9,430

17,387

28,01

41,41

57,89

78,19

100,60

127,6

55

-

-

-

-

-

-

-

-

-

-

10,304

18,964

30,50

45,03

62,83

84,82

108,84

138,0

60

-

-

-

-

-

-

-

-

-

-

11,177

20,541

33,00

48,64

67,78

91,45

117,08

148,4

65

-

-

-

-

-

-

-

-

-

-

-

22,118

35,49

52,26

72,72

98,08

125,31

158,8

70

-

-

-

-

-

-

-

-

-

-

-

23,695

37,98

55,88

77,67

104,71

133,55

169,1

75

-

-

-

-

-

-

-

-

-

-

-

25,272

40,47

59,50

82,61

111,34

141,78

179,5

80

-

-

-

-

-

-

-

-

-

-

-

26,849

42,97

63,12

87,56

117,97

150,01

189,9

85

-

-

-

-

-

-

-

-

-

-

-

-

45,46

66,73

92,50

124,60

158,26

200,3

90

-

-

-

-

-

-

-

-

-

-

-

-

47,95

70,35

97,44

131,23

166,49

210,7

95

-

-

-

-

-

-

-

-

-

-

-

-

50,45

73,97

102,39

137,85

174,73

221,0

100

-

-

-

-

-

-

-

-

-

-

-

-

52,94

77,59

107,33

144,49

182,97

231.4

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

199,44

252,2

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

272,9

Примечание. Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни на 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).


ПРИМЕЧАНИЕ ФГУП «СТАНДАРТИНФОРМ»

Пункт 8 к ГОСТ 17475-80:

ГОСТ 1759.0-87 На территории Российской Федерации действуют ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний и ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994) Гайки. Механические свойства и методы испытаний.
