ГОСТ 7787-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ШИННЫЕ КЛАССА ТОЧНОСТИ С

КОНСТРУКЦИЯ И РАЗМЕРЫ





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ШИННЫЕ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Deep countersunk head bolts, product grade C.
Construction and dimensions.

ГОСТ
7787-81

Взамен
ГОСТ 7787-72

Издание с Изменениями № 1, 2, утвержденными в июне 1986 г., апреле 1987 г. (ИУС 9-86, 8-87).

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 3 дата введения установлена

01.01.82

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации. Метрологии и сертификации (ИУС 11-95)

1. Настоящий стандарт распространяется на болты шинные класса точности С с номинальным диаметром резьбы 10 мм.

(Измененная редакция, Изм. № 1).

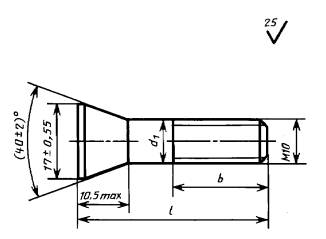

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в таблице.

мм

Длина болта l

50

55

60

65

70

75

80

90

100

110

120

130

140

150

Длина резьбы b

26

32

Пример условного обозначения болта с диаметром резьбы d = 10 мм, длиной l = 60 мм, с крупным шагом резьбы, с полем допуска 8g, класса прочности 4.8:

Болт М10´60 ГОСТ 7787-81

3. Резьба - по ГОСТ 24705-2004, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-86. Концы болтов - но ГОСТ 12414-94.

2, 3. (Измененная редакция, Изм. № 1. 2).

3а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.

3б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а, 3б. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру резьбы или равен номинальному диаметру резьбы.

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классу прочности 4.8.

Болты изготовляют без покрытия.

(Измененная редакция, Изм. № 1).

6. Теоретическая масса болта указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Номинальная длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг

Номинальная длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг

50

30,50

90

50,04

55

32,94

100

54,92

60

35,39

110

59,81

65

37,83

120

64,69

70

40,27

130

69,58

75

42,71

140

74,46

80

45,16

150

79,35
