РЕКОМЕНДАЦИИ
ПО ЭКСПЕРТНОМУ ОБСЛЕДОВАНИЮ
БАШЕННЫХ, СТРЕЛОВЫХ НЕСАМОХОДНЫХ
И МАЧТОВЫХ КРАНОВ,
КРАНОВ-ЛЕСОПОГРУЗЧИКОВ

2-е издание, исправленное

Москва

ЗАО НТЦ ПБ

2009

В настоящей книге приведены: Методические указания по обследованию грузоподъемных машин с истекшим сроком службы; методические указания по обследованию башенных, стреловых несамоходных кранов, кранов-лесопогрузчиков; Комплексное обследование крановых путей грузоподъемных машин; Инструкция по проведению технического освидетельствования грузоподъемных кранов; рекомендуемая форма заключения экспертизы промышленной безопасности; аварии башенных кранов с истекшим сроком службы.

Приведенные документы применяются в части, не противоречащей действующим законодательным и иным нормативным правовым актам.

СОДЕРЖАНИЕ

Предисловие. 2

1. Область применения. 4

2. Термины и определения, нормативные ссылки. 4

3. Общие требования. 4

3.1. Виды и периодичность обследования. 4

3.2. Организация обследования. 6

3.3. Основные работы при обследовании. 7

3.4. Ознакомление с документацией. 7

3.5. Проверка состояния металлических конструкций. 8

3.6. Проверка состояния механизмов, канатно-блочных систем и других узлов. 10

3.7. Проверка состояния электро- и гидрооборудования. 12

3.8. Проверка состояния приборов и устройств безопасности. 14

3.9. Проверка состояния кранового пути. 14

3.10. Проверка химсостава и механических свойств металла несущих элементов металлоконструкций. 16

3.11. Составление ведомости дефектов. 16

3.12. Проведение статических и динамических испытаний. 17

3.13. Оценка остаточного ресурса1 17

3.14. Оформление результатов обследования. 19

3.15. Требования к организации и составу комиссии, проводящей обследование. 20

3.16. Требования безопасности при проведении обследований. 20

Приложение А3. Справочное Перечень использованной нормативной документации. 20

Приложение Б3. Рекомендуемое Форма. 22

Приложение В3. Рекомендуемое Форма Рабочая карта обследования крана. 24

Приложение Г3. Справочное Основные характерные повреждения металлических конструкций кранов. 30

Приложение Д3. Рекомендуемое Методические указания по измерению непрямолинейности металлических конструкций. 37

Приложение Е3. Справочное Основные характерные дефекты и повреждения механизмов, канатно-блочных систем и других узлов. 39

Приложение Ж3. Справочное Характерные дефекты и повреждения элементов электрооборудования и устройств безопасности. 40

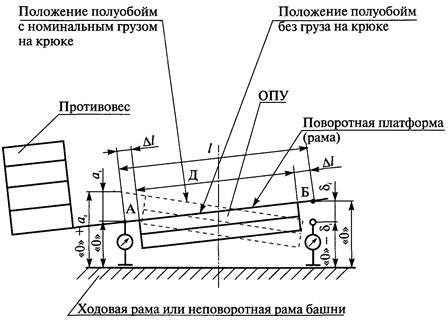

Приложение И3. Рекомендуемое Методика измерения перекоса поворотной опоры башенного крана. 42

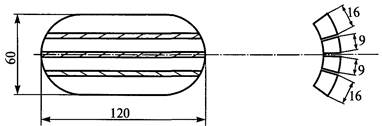

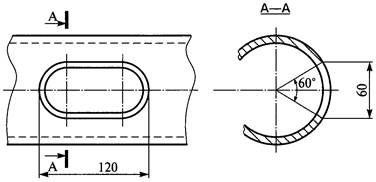

Приложение К3. Рекомендуемое Метод отбора проб (образцов) для определения химсостава и механических свойств металла. 43

Приложение Л3 Форма. 45

ПРЕДИСЛОВИЕ

Башенные, стреловые несамоходные и мачтовые краны, краны-лесопогрузчики (далее - краны) применяются на строительстве зданий и сооружений, лесобазах, металлоскладах, заводах железобетонных конструкций и строительных деталей для выполнения погрузочно-разгрузочных работ, ремонтных, монтажных, строительных и других подъемно-транспортных работ. Такие краны относятся к наиболее аварийноопасным грузоподъемным машинам, при эксплуатации которых происходят не только аварии с разрушением их металлоконструкций, но и несчастные случаи со смертельным исходом. Высокий коэффициент аварийности (при расчете на 1000 грузоподъемных машин) приходится на башенные краны по сравнению с кранами других типов и конструкций.

Работоспособность крана непостоянна в течение всего срока его службы. По мере увеличения периода эксплуатации наблюдаются изнашивание деталей, узлов, механизмов, старение металла, нарушение прочности сварных соединений металлоконструкций. В целом надежность и работоспособность крана снижаются и в конце установленного срока службы чаще возникают неисправности, поломки и аварийные ситуации.

В целях предупреждения аварий кранов согласно п. 9.3.21 Правил устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00) [далее - Правила (ПБ 10-382-00)] краны, отработавшие нормативный срок службы, должны подвергаться экспертному обследованию (диагностированию), включая полное техническое освидетельствование, проводимому специализированными организациями в соответствии с нормативными документами. Результаты обследования должны заноситься в паспорт крана инженерно-техническим работником, ответственным за содержание кранов в исправном состоянии.

Настоящая книга - вторая после книги «Рекомендации по экспертному обследованию грузоподъемных кранов мостового типа» из цикла книг, посвященных экспертному обследованию грузоподъемных машин, отработавших нормативный срок службы.

В книге приведены методические указания по обследованию грузоподъемных машин, башенных, стреловых несамоходных и мачтовых кранов, кранов-лесопогрузчиков, крановых путей грузоподъемных машин, которые были утверждены или согласованы Госгортехнадзором России до ввода в действие Правил (ПБ 10-382-00), и другие нормативные документы по проведению экспертизы промышленной безопасности.

Новых методических указаний по обследованию кранов нет и не предусматривается разработка таких нормативных документов, поэтому изложенными в настоящей книге методическими указаниями можно руководствоваться при проведении экспертных обследований башенных, стреловых несамоходных и мостовых кранов, кранов-лесопогрузчиков в качестве справочно-рекомендательных документов.

Настоящая книга предназначена для экспертов и специалистов I, II, III уровня квалификации, занимающихся экспертным обследованием грузоподъемных кранов; руководителей экспертных организаций и предприятий, эксплуатирующих краны; инженерно-технических работников по надзору за грузоподъемными кранами; специалистов, ответственных за содержание кранов в исправном состоянии. Книга может быть полезна преподавателям учебных организаций, занимающихся предаттестационной подготовкой специалистов и экспертов, а также инспекторскому составу территориальных органов Ростехнадзора.

Согласованы с Управлением
по котлонадзору и надзору
за подъемными сооружениями Госгортехнадзора России
письмом № 12-7/1056 от 13.11.97

Утверждены специальным
конструкторско-технологическим
бюро башенного краностроения
(СКТБ БК)
12.11.97 г.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ОБСЛЕДОВАНИЮ ГРУЗОПОДЪЕМНЫХ МАШИН
С ИСТЕКШИМ СРОКОМ СЛУЖБЫ.

ЧАСТЬ 3. БАШЕННЫЕ, СТРЕЛОВЫЕ НЕСАМОХОДНЫЕ
И МАЧТОВЫЕ КРАНЫ, КРАНЫ-ЛЕСОПОГРУЗЧИКИ

РД 10-112-3-97

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ1 распространяется на башенные, стреловые несамоходные и мачтовые краны, а также на краны-лесопогрузчики2.

Документ действует совместно с Методическими указаниями по обследованию грузоподъемных машин с истекшим сроком службы. Часть 1. Общие положения (РД 10-112-96) (далее - РД 10-112-96, часть 1) и устанавливает конкретные требования к обследованию вышеуказанных кранов.

________

1Далее - Методические указания.

2Далее - краны.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, НОРМАТИВНЫЕ ССЫЛКИ

2.1. В настоящих Методических указаниях в дополнение к РД 10-112-96, часть 1, используются следующие термины и определения:

Перекос поворотной опоры (синонимы - люфт, рабочий зазор)

Угловое перемещение плоскостей колец (полуобойм) и венца поворотной опоры относительно друг друга, возникающее под действием рабочей нагрузки.

Район сейсмически опасный

Зона, где сила подземных толчков при землетрясениях превышает 6 баллов по СНиП II-7.

Ремонт капитально-восстановительный

Ремонт, выполняемый для кранов с истекшим сроком службы путем выявления дефектов после разборки крана, их устранения и восстановления ресурса крана до следующего обследования

Ремонт полнокомплектный

Ремонт, выполняемый для устранения дефектов, отмеченных в акте обследования крана, в целях продления его срока службы до очередного обследования.

Система технического обслуживания и ремонта (система ТОиР)

Комплекс организационно-технических мероприятий, проводимых в плановом порядке для поддержания работоспособности и исправности машин во время их эксплуатации при соблюдении заданных условий и режимов использования.

2.2. В настоящих Методических указаниях использованы ссылки на нормативную документацию, приведенную в приложении А3.

3. ОБЩИЕ ТРЕБОВАНИЯ

3.1. Виды и периодичность обследования

3.1.1. Требования по видам и периодичности обследования, приведенные в настоящих Методических указаниях, основаны на РД 10-112-96, часть 1, и уточняют их применительно к особенностям кранов, указанных в п. 1, не отменяя указаний, приведенных в эксплуатационной документации, информационных письмах предприятий-изготовителей, Госгортехнадзора России1 и проектных организаций на эти краны.

________

1Указами Президента Российской Федерации от 09.03.04 № 314 и от 20.05.04 № 649 функции Федерального горного и промышленного надзора России (Госгортехнадзора России) переданы Федеральной службе по экологическому, технологическому и атомному надзору (Ростехнадзору). (Примеч. изд.)

3.1.2. Первичное обследование крана с истекшим нормативным сроком службы проводится по истечении нормативного срока службы, определяемого с даты выпуска крана предприятием-изготовителем.

3.1.3. Нормативный срок службы крана следует принимать по данным эксплуатационной документации. При отсутствии в документации этих данных нормативный срок службы необходимо принимать по табл. 1.

Таблица 1

Нормативные сроки службы2

Тип крана

Группа классификации (режим работы)

Нормативный срок службы3, лет

по Правилам Госгортехнадзора 1969 г.

по

ГОСТ 25546

по

ИСО 4301/1

1

2

3

4

5

Кран башенный строительный грузоподъемностью:









до 10 т включительно

легкий

4K

А4

10

свыше 10 т

легкий

4K

А4

16

Кран башенный приставной

легкий

4K

А4

16

Кран башенный для гидротехнического строительства

тяжелый

6K - 7K

А6 - А7

10

Кран-лесопогрузчик грузоподъемностью:









до 10 т включительно

средний

5K

А5

10

свыше 10 т

средний

5K

А5

16

Кран стреловой переносной (типа «Пионер», КЛ)

легкий

1K - 3K

А1 - А3

8

Мачтовый кран

легкий

4K

А4

10

Кран стреловой несамоходный грузоподъемностью:









до 10 т включительно

легкий

4K

А4

10

свыше 10 т

легкий

4K

А4

16

________

2Нормативному сроку службы соответствует ресурс (в моточасах), принимаемый согласно эксплуатационной документации (ЭД) на кран. При отсутствии этих данных в ЭД ресурс за срок службы рекомендуется принимать:

для кранов грузоподъемностью до 10 т вкл.

16 500 м.ч.;

то же, св. 10 т

27 000 м.ч.;

для переносных кранов

8600 м.ч.

3Нормативный срок службы для кранов с группой классификации А4 принят при 1,5-сменной работе.

При более интенсивной эксплуатации срок службы может быть скорректирован СКТБ БК на основании расчета, учитывающего реальную группу классификации крана (по режиму работы) за весь срок его службы.

3.1.4. Краны в процессе эксплуатации помимо полнокомплектных ремонтов, проводимых по результатам обследования, должны подвергаться и капитально-восстановительному ремонту. При этом ремонте в процессе разборки должна проводиться дефектация всех элементов с ремонтом тех из них, которые имеют дефекты, превышающие допустимые.

3.1.5. Периодичность обследования и сроки проведения капитально-восстановительного ремонта следует принимать согласно табл. 2.

3.1.5.1. Максимальный срок допускается принимать в тех случаях, если по результатам обследования отсутствуют существенные замечания по техническому состоянию крана, по системе функционирования ТОиР и по состоянию крановых путей.

3.1.5.2. Периодичность между обследованиями для кранов повышенного риска устанавливается отдельными методиками, разрабатываемыми для конкретных типов кранов СКТБ БК, а для кранов, работающих в условиях агрессивной среды, принимаются на 0,5 года меньше, чем приведено в табл. 2.

Таблица 2

Максимальная периодичность между обследованиями

Проведение капремонта за срок службы

Максимальные сроки эксплуатации после очередного обследования, лет

Дальнейшее использование крана

первичного

повторного

1-го

2-го

3-го

4-го

Проводился

3,0

2,0*

2,5

2,0

1,5

Списание крана (возможность дальнейшего продления срока службы может приниматься только на основании расчета остаточного ресурса крана)

Не проводился

2,0*

2,5

2,0

1,5

-

________

*В период после указанного обследования и до следующего обследования должен быть проведен капитально-восстановительный ремонт (по техническим условиям СКТБ БК), о чем должна быть сделана запись в акте указанного обследования.

3.1.5.3. Решение о досрочном проведении капитально-восстановительного ремонта может принять комиссия, проводящая обследование.

3.1.6. Капитально-восстановительный ремонт может быть совмещен с полнокомплектным ремонтом и перебазировкой крана.

3.1.7. Обследование кранов:

изготовленных по зарубежным нормам;

имеющих серьезные дефекты конструкции или изготовления, которые отражаются на их безопасности (кранов повышенного риска);

работающих в условиях агрессивной среды, должно выполняться в соответствии с требованиями настоящих Методических указаний и с учетом дополнительных требований, разрабатываемых для конкретных случаев СКТБ БК.

Эти же требования относятся и к кранам, при обследовании которых обнаружены отступления от паспортных данных [по температуре окружающей среды, ветровому или сейсмическому району, режиму работы, на вечномерзлых грунтах (ВМГ)]. При указанных отступлениях возможность дальнейшей эксплуатации должна быть подтверждена экспертным заключением головной организации.

3.1.8. Внеочередному обследованию подвергают краны в следующих случаях:

при возникновении в процессе эксплуатации повторных трещин в несущих металлических конструкциях;

при появлении деформаций металлических конструкций, возникающих в процессе перебазировки, монтажа, технического освидетельствования, в случае появления аварийных ситуаций и др.;

по требованию органов Госгортехнадзора или по заявке владельца крана.

3.2. Организация обследования

3.2.1. Общие вопросы организации работ при обследовании изложены в разделе 3.2 РД 10-112-96, часть 1.

3.2.2. При определении возможности дальнейшей эксплуатации в зависимости от состояния крана обследование может проводиться в один или два этапа.

3.2.2.1. В один этап обследование должно проводиться в случае, если в процессе обследования не выявлено дефектов, препятствующих проведению статических и динамических испытаний. Обследование ограничивается одним этапом также и в случае принятия решения о списании крана.

3.2.2.2. В два этапа обследование проводится в случае, если по результатам обследования для устранения выявленных дефектов необходимо проведение ремонта или реконструкции. В этом случае второй этап, заключающийся в оценке качества проведенного ремонта, в проведении испытаний и составлении заключения о возможности продления срока службы, должен проводиться после выполнения ремонта (реконструкции) крана.

3.3. Основные работы при обследовании

3.3.1. Обследование кранов помимо работ, предусмотренных п. 3.3.1 РД 10-112-96, часть 1, должно включать:

3.3.1.1. Оценку качества проведенного ремонта (реконструкции) в случае его проведения.

3.3.1.2. Оценку состояния функционирования системы технического обслуживания и ремонта.

3.3.1.3. Разработку ограничений по дальнейшей эксплуатации кранов (при необходимости).

3.3.2. Все работы по обследованию должны проводиться в объемах, приведенных в пп. 3.4 - 3.14 настоящих Методических указаний. Последовательность этих работ определяется комиссией.

3.4. Ознакомление с документацией

3.4.1. В процессе обследования комиссия должна ознакомиться со следующей документацией, предоставляемой владельцем крана:

паспортом (ПС), включая принципиальную электрическую схему;

техническим описанием (ТО), инструкцией по эксплуатации (ИЭ) и инструкцией по монтажу крана (ИМ);

вахтенным (крановым) журналом;

актами нивелировки и сдачи-приемки кранового пути;

журналом осмотров, технических обслуживании и ремонтов (журналом периодических осмотров) кранов (крановых путей);

актами проверки сопротивления изоляции и заземления;

актами поверки приборов устройств безопасности и измерительных приборов;

справкой о характере выполненных краном работ (форма справки дана в приложении Б3);

проектом кранового пути [при его устройстве для специальных условий эксплуатации, в том числе на вечномерзлых грунтах (ВМГ)];

проектом ранее проведенного ремонта или реконструкции крана;

актом предыдущего обследования крана (в случае повторных обследований);

материалами по оценке остаточного ресурса (при ее проведении);

имеющимися информационными письмами или предписаниями органов Госгортехнадзора, предприятий-изготовителей, проектных организаций.

3.4.2. В процессе ознакомления с эксплуатационной документацией по крану уточняется рабочая карта обследования, приведенная в приложении В3. При этом из формы рабочей карты исключаются все лишние узлы, которых нет на кране, или вводятся недостающие, не предусмотренные картой. Особое внимание необходимо уделять узлам и элементам, работающим на усталость.

3.4.3. При ознакомлении с паспортом должны быть выявлены:

проведенные на кране ремонты (замены узлов);

наличие проектов (технической документации) на ремонт и сертификатов свариваемых металлов и присадочных материалов (металлопроката, электродов, сварочной проволоки и др.), использованных при ремонте, а также соответствие их требованиям РД 22-16-96;

соответствие климатического, ветрового, сейсмического исполнения крана зоне (району) его эксплуатации.

3.4.4. При ознакомлении с актами предыдущих обследований, материалами по оценке остаточного ресурса и информационными письмами выявляется выполнение записанных в этих документах предписаний.

3.4.5. Ознакомление с прочей документацией должно проводиться в целях выявления характера использования крана, уровня его обслуживания и проведенного ремонта (реконструкции), соответствие нормативным данным параметров крана, его пути, приборов безопасности, сопротивления изоляции и заземления.

В целях облегчения оценки условий использования крана по группе классификации (режиму работы) в табл. 3 дается перевод режимов работы кранов, записанных в паспортах ранее выпущенных кранов, в группы классификации, принятые в настоящее время в Правилах (ПБ 10-14-921) (ИСО 4301).

Таблица 3

Перевод режимов работы существующих кранов и механизмов в группы классификации по Правилам

Классификация (по режиму) крана

Классификация (по режиму) механизма

Режим по паспорту крана*

Режим по

ГОСТ 25546

Группа классификации по

ПБ 10-14-92

Режим по паспорту крана1

Режим по

ГОСТ 25835

Группа классификации по

ПБ 10-14-92

Л

1K

А1



M1

2K

А2



М2

3K

А3

Л

М3

4K

А4



М4

С

5K

А5



М5

Т

6K

А6

С

М6

7K

А7

Т

М7

ВТ

8K

А8

ВТ

М8

________

*Обозначение режимов по Правилам Госгортехнадзора России до 1992 г., по которым изготовлялись краны: Л - легкий, С - средний, Т - тяжелый, ВТ - весьма тяжелый режим.

_________

1Действуют Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00), утвержденные постановлением Госгортехнадзора России от 31.12.99 № 98. (Примеч. изд.)

3.5. Проверка состояния металлических конструкций

3.5.1. При проверке состояния металлических конструкций следует руководствоваться указаниями раздела 3.5 РД 10-112-96, часть 1.

3.5.2. Основные конкретные места возможного появления характерных повреждений металлических конструкций приведены в приложении Г3.

3.5.3. При обследовании конструкций следует учитывать, что усталостные трещины возникают в первую очередь у концентраторов местных напряжений. На рис. 1 - 5 стрелками показаны места наиболее вероятного возникновения усталостных трещин. К типичным концентраторам относятся:

а) элементы с резким перепадом поперечных сечений (рис. 1)

Рис. 1

б) узлы прикрепления раскосов, стоек, диагоналей, связей косынок к поясам (рис. 2)

Рис. 2

в) места окончания накладок, ребер (проушин) (рис. 3)

Рис. 3

г) отверстия: с необработанными кромками, прожженные, заваренные;

д) места пересечения сварных швов и их окончания (рис. 4, а), начало и окончание прерывистых швов (рис. 4, б)

Рис. 4

е) перепады в толщинах (высотах) стыкуемых листов (элементов) (рис. 4, в);

ж) технологические дефекты сварных (и в первую очередь ремонтных) швов: подрезы, прожоги, перерывы в швах, незаваренные кратеры, резкие переходы от наплавленного металла к основному, чрезмерное усиление сварного шва (валика), незаполненность (неполномерность) шва (рис. 5)

Рис. 5

з) места повторной заварки трещин в сварных швах или по основному металлу.

3.5.4. При оценке погнутостей металлических конструкций необходимо обращать внимание на следующие основные дефекты, приводящие к снижению несущей способности:

а) отклонение от прямолинейности оси башни;

б) отклонение от прямолинейности оси стрелы;

в) отклонение от прямолинейности элементов решетки башен и стрел.

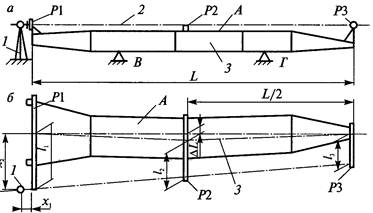

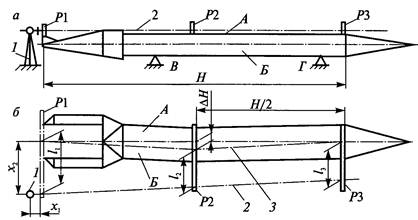

Методика измерения указанных дефектов приведена в приложении Д3.

При наличии значительных величин этих дефектов они измеряются и при превышении нормативных величин заносятся в ведомость дефектов.

3.5.5. В замкнутых элементах (например, ходовая рама, поворотная платформа) необходимо проверять наличие отверстий для стока воды во избежание вздутия и разрыва стенок при замерзании зимой попавшей внутрь воды. При отсутствии этих отверстий они должны быть просверлены (силами владельца крана) диаметром 9 - 16 мм в самой нижней точке, но не ближе 50 мм от сварных швов.

3.5.6. В металлических конструкциях следует обращать внимание на те элементы, в которых задерживается влага, скапливается грязь, в местах слабо вентилируемых, что способствует появлению коррозии. Возможными местами появления коррозии являются:

замкнутые пространства (коробки) ходовых рам, кольцевых балок, пояса и стойки порталов;

опорные узлы башен, стрел;

зазоры и щели, образующиеся вследствие неплотного прилегания сопрягаемых элементов;

соединения (сварные), выполненные прерывистыми швами.

3.5.6.1. Определение степени коррозии металла должно проводиться прямыми измерениями с помощью ультразвуковых толщиномеров или путем засверливания.

3.6. Проверка состояния механизмов, канатно-блочных систем и других узлов

3.6.1. При проверке механизмов, канатно-блочных систем и других узлов следует особое внимание обращать на следующие возможные дефекты:

трещины в рамах, корпусах редукторов или рычагах тормозов, в тормозных шкивах и подобных узлах;

поломка тормозных пружин;

износ зубчатых зацеплений;

износ ходовых колес;

выработка (износ) шарнирных соединений, тормозных шкивов, обкладок тормозов, дорожек качения опорно-поворотного устройства (ОПУ), крюка и т.п.;

ослабление болтовых соединений;

нарушение соосности валов, соединенных зубчатой или втулочно-пальцевой муфтой;

неудовлетворительная балансировка тормозного шкива или барабана;

износ или разрушение уплотнений.

3.6.2. Для блоков канатной системы характерны следующие повреждения, которые могут привести к обрыву или перетиранию каната:

трещины или сколы реборды;

износ по ручью или реборде блока;

отсутствие смазочного материала в подшипниках и, как следствие, их поломка, стопорение блока.

3.6.3. Для оценки норм браковки канатов по числу оборванных проволок рекомендуется пользоваться табл. 4.

Наиболее опасными местами по обрыву проволок являются те участки каната, которые за период работы проходят по большому числу блоков.

Кроме того, контролируются места крепления каната на барабанах и на конструкциях крана.

Опасными местами, где может появиться коррозия, являются места, в которых скапливается влага и где канат редко или совсем не перемещается по блокам (например, на нижних обоймах стреловых полиспастов кранов-погрузчиков, кранов с балочной стрелой или на уравнительных блоках стрелового расчала). В этих случаях канат бракуется раз в 5 лет независимо от числа обрывов проволок.

3.6.4. Основные характерные дефекты и повреждения механизмов, канатно-блочных систем, других узлов и конкретные места их возможного появления приведены в приложении Е3.

Таблица 4

Нормы браковки стальных канатов по числу обрывов проволок

Стандарт (тип, конструкция каната)*

Группа классификации механизма

М1 - М4

М5 - М8

вид свивки

крестовая

односторонняя

крестовая

односторонняя

число обрывов на участке длиной:

6d

30d

6d

30d

6d

30d

6d

30d

ГОСТ 2688

5

10

2

5

10

19

5

10

ГОСТ 3066

2

4

1

2

4

8

2

4

ГОСТ 3069

2

4

1

2

4

8

2

4

ГОСТ 3077

3

6

2

3

6

12

3

6

ГОСТ 3079

9

18

4

9

18

38

9

18

ГОСТ 3081

3

6

2

3

6

12

3

6

ГОСТ 3083

7

14

4

7

14

29

7

14

ГОСТ 3088

9

18

4

9

18

38

9

18

ГОСТ 3097 (ТК)

6

11

3

6

11

22

6

11

ГОСТ 3077 (ЛК)

2

4

1

2

4

8

2

4

ГОСТ 7665

5

10

2

5

10

19

5

10

ГОСТ 7667

5

10

2

5

10

19

5

10

ГОСТ 7668

7

14

4

7

14

29

7

14

ГОСТ 7669

7

14

4

7

14

29

7

14

ГОСТ 7670

6

11

3

6

11

22

6

11

ГОСТ 7681

4

8

2

4

8

16

4

8

ГОСТ 14954

4

8

2

4

8

16

4

8

________

*Тип и конструкция каната приведены в приложении А3 в названиях стандартов.

Примечания: 1. При использовании канатов, не приведенных в настоящей таблице, следует пользоваться данными по браковке канатов, приведенными в Правилах.

2. Один обрыв проволок может иметь два видимых конца.

3. d - номинальный диаметр каната.

3.6.5. Обследование состояния механизмов, канатно-блочных систем и других узлов помимо указанных в п. 3.6.1 РД 10-112-96, часть 1, должно включать также проверку работоспособности механизмов под нагрузкой.

3.6.6. Проверку работоспособности механизмов рекомендуется совмещать с аналогичной проверкой электрооборудования. Проверка проводится при поочередной работе всех механизмов с грузом на крюке, соответствующим 30 - 100 % грузового момента. При работе обращается внимание на плавность пуска и торможения механизмов, отсутствие биения тормозных шкивов и барабанов, состояние креплений, характер шума в редукторах и ОПУ, правильность намотки канатов на барабан.

3.6.7. Необходимость измерения износа, выявления наличия поломок зубчатых передач и износа подшипников в редукторах может быть определена по появлению повышенного неравномерного шума при работе механизма.

Решение о необходимости разборки узла, редуктора принимает комиссия.

3.6.8. Проверка состояния креплений механизмов осуществляется в процессе работы крана. При резком пуске и торможении механизмы должны быть неподвижны (кроме элементов подвижного крепления - опоры трехопорных лебедок, амортизаторы привода передвижения).

3.6.9. Проверка состояния крепления и правильности монтажа трехопорной лебедки должна производиться путем измерения перемещения наружного торца фланцевого электродвигателя в вертикальной плоскости. Перемещение определяется на лебедке в сборе как разность между крайними верхним и нижним положениями любой точки торца двигателя во время прокручивания барабана лебедки без нагрузки вручную за тормозной шкив на полный оборот. Величина перемещения не должна превышать d/900 (рис. 6). При этом опоры лебедки должны быть закреплены согласно эксплуатационной документации, обеспечивая предусмотренные конструкцией степени свободы.

Рис. 6

Проверку правильности затяжки болтов опор легко проверять по вертикальному перемещению лап редуктора и выносной опоры барабана при подъеме краном груза. При нормальной затяжке перемещение лапы в опоре не должно превышать 2 мм (рис. 7).

Рис. 7

3.6.10. Обследование ОПУ должно включать измерение перекоса φ и оценку состояния болтовых соединений.

Измерение перекоса поворотной опоры должно производиться в соответствии с приложением И3 или другим аналогичным способом.

Обследование болтовых соединений ОПУ должно включать визуальный осмотр, остукивание болтов, проверку затяжки.

При визуальном осмотре устанавливается наличие всех болтов, стопорных планок (контровки). В случае обнаружения обрыва 1 - 2 болтов необходимо провести контроль затяжки всех болтов.

При наличии оборванных болтов более 2 шт. производится замена всех болтов соединения.

При обнаружении ослабленных болтов этот недостаток должен быть отражен в ведомости дефектов, а затем устранен владельцем путем затяжки динамометрическим или специальным ключом с контролем крутящего момента. Момент затяжки принимается по эксплуатационной документации.

Если возникает сомнение в материале болтов, производится контрольная проверка химсостава и прочностных свойств (σв) болтов.

3.6.11. Проверка работоспособности всех шарнирных соединений (у штоков гидротолкателей, в шарнирах элементов тормозов и т.п.) должна производиться при работе крана либо при неработающем кране путем проверки легкости перемещения элементов вручную.

3.7. Проверка состояния электро- и гидрооборудования

3.7.1. При осмотре электрооборудования необходимо обращать особое внимание на возможные дефекты и повреждения, приведенные в приложении Ж3.

3.7.2. Визуальный осмотр электрооборудования должен проводиться при полностью снятом с крана напряжении, для чего необходимо отключить вводной рубильник на портале и автоматический выключатель на панели. Кроме того, необходимо отключить рубильник на пункте питания крана.

3.7.3. При проверке работы схемы управления необходимо включением вводного рубильника и рубильника на пункте питания подать напряжение на кран. При этом переключатель проверки на панели управления должен быть установлен в положение «Проверка», а переключатель постов - в положение «Кабина».

Переводя рукоятки командоконтроллеров по позициям, следует убедиться, что аппараты на панели включаются в заданной последовательности в соответствии с принципиальной схемой и таблицами включений, приведенными в эксплуатационной документации1.

________

1При отсутствии принципиальной схемы и таблиц включений они могут быть запрошены у предприятия-изготовителя или в СКТБ БК.

При резком переводе контроллера с нулевой позиции на последнюю контакторы ускорения должны включаться с соответствующими выдержками времени, указанными на принципиальной схеме.

Для проверки счетчика времени наработки контроллер механизма подъема устанавливается в рабочее положение на время не менее 15 минут, после чего сравниваются показания на шкале прибора (до включения и после него) с показаниями часов.

3.7.4. Для проверки работы схемы управления при монтаже и испытаниях переключатель постов необходимо установить в положение «Монтаж» и проверить включение аппаратов при работе с монтажного пульта.

3.7.5. При проверке приводов во время работы крана без груза переключатель проверки необходимо установить в положение «Работа».

Проверить работу всех механизмов.

При этом должны обеспечиваться плавные разгон и остановка механизмов.

Обратить внимание на работу механизма поворота. Убедиться, что на первой позиции контроллера механизм поворачивает кран, а при переводе контроллера в нулевую позицию после разгона вращение крана происходит по инерции в течение 3 - 5 секунд.

3.7.6. При проверке приводов с грузом, соответствующим максимальной грузоподъемности, командоконтроллер грузовой лебедки следует поставить в первое положение подъема. Груз должен подниматься с минимальной скоростью.

Последовательно переводя контроллер с позиции на позицию, а также при резком переводе рукоятки контроллера в крайние позиции необходимо убедиться, что привод обеспечивает плавный разгон и торможение.

Аналогичным образом следует проверить работу механизмов поворота, передвижения и изменения вылета.

3.7.7. Проверка исправности вспомогательных устройств (светильников, электропечей, прожекторов на стреле и на портале, звукового сигнала, стеклоочистителя и обогревателя стекол кабины) должна проводиться путем трехкратного их включения-выключения.

3.7.8. Все отклонения от паспортных данных и Правил, выявленные при обследовании электрооборудования, некомплектность и дефекты заносятся в ведомость дефектов.

Если срок поверки измерительных приборов, имеющихся на кране, истек, это также должно быть отражено в ведомости дефектов.

3.7.9. Помимо требований по контролю за состоянием гидрооборудования, приведенных в разделе 3.7 РД 10-112-96, часть 1, дополнительно должны быть проверены:

соответствие установленного гидрооборудования паспортным данным;

отсутствие повреждений и разрывов трубопроводов;

наличие пломб на отрегулированных гидроклапанах (где это предусмотрено конструкцией крана).

3.7.10. По окончании внешнего осмотра гидрооборудования, предназначенного для выполнения рабочих движений, должна быть проведена проверка его работоспособности при работе крана без груза и с грузом.

3.8. Проверка состояния приборов и устройств безопасности

3.8.1. При контроле состояния приборов и устройств безопасности помимо проверки наличия и их соответствия паспортным данным (согласно РД 10-112-96, часть 1) необходимо проверить их соответствие требованиям Правил.

3.8.2. Проверка работы приборов и устройств безопасности должна проводиться следующим образом:

при любом положении (кроме нулевого) одного из контроллеров с помощью отвертки с диэлектрической рукояткой разомкнуть контакт максимального реле. При этом линейный контактор должен отключиться; проверить отключение линейного контактора также с помощью кнопок «Стоп» или аварийного выключателя;

для проверки работы концевых выключателей всех механизмов необходимо медленно, соблюдая осторожность, подвести механизм к концевому выключателю до его срабатывания. Линейный контактор должен отключиться. После срабатывания конечной защиты необходимо убедиться, что выезд из конечной зоны возможен только в противоположном направлении;

проверить нулевую защиту, то есть убедиться, что повторное включение линейного контактора кнопкой возможно только при постановке всех контроллеров в нулевое положение;

проверить действие реле защиты от обрыва любой из трех фаз (при его наличии) путем отсоединения одного из подводящих фазовых проводов непосредственно у реле после отключения напряжения автоматическим выключателем на панели управления. При этом линейный контактор должен отключиться;

проверить действие всех видов блокировок путем соответствующего воздействия на отключающие элементы;

проверить работоспособность анемометра при сопоставлении показателей по шкале с показателями по ручному контрольному анемометру, размещенному на уровне опорного шарнира стрелы.

Проверка приборов проводится при отсутствии актов контрольной поверки приборов и устройств безопасности.

3.8.3. Проверка работы ограничителя грузоподъемности должна выполняться на наибольшем вылете, соответствующем максимальной грузоподъемности крана. Проверка должна проводиться при трех случаях нагружения:

при подъеме груза, равного 110 % номинального; при увеличении вылета после предварительного подъема груза на высоту 0,2 - 0,3 м с грузом, равным 100 % номинального;

при увеличении вылета после предварительного подъема на высоту 2 - 3 м и последующего опускания груза до высоты 0,2 - 0,3 м с грузом, равным 100 % номинального.

Ограничитель должен срабатывать при подъеме груза массой 110 % номинального и при увеличении вылета на 10 % паспортной величины.

При увеличении вылета более 15 % без срабатывания ограничителя грузоподъемности механизм изменения вылета должен быть немедленно выключен во избежание поломки или опрокидывания крана.

3.9. Проверка состояния кранового пути

3.9.1. При проверке состояния и эксплуатации кранового пути необходимо ознакомиться с действующей у владельца системой осмотра и ремонта пути: наличием графиков ремонта, журнала осмотров, технических обслуживании и ремонтов (или другой документации по уходу за путями).

3.9.2. При ознакомлении с журналом необходимо обратить внимание на наличие записей о проведении:

плановых проверок состояния пути через каждые 20 - 24 смены работы крана;

дополнительных осмотров после особо неблагоприятных метеорологических явлений: ливней, затяжных дождей (особенно в весенний и осенний периоды), таяния снега, снежных заносов и т.д.;

систематических осмотров при наличии неустойчивых участков пути: при путях на ВМГ, прохождении подземных коммуникаций и т.д.

3.9.3. Проверка работоспособности тупиковых устройств должна осуществляться путем наезда крана на тупик. При этом смещение тупикового устройства не допускается.

Скорость наезда, не превышающая 50 % скорости передвижения крана, исключающая опрокидывание или поломку крана, определяется расчетом. При отсутствии данных по расчету рекомендации для конкретных типов и марок кранов могут быть получены в СКТБ БК.

3.9.4. Отсутствие надлежащего ухода и нарушение требований, изложенных в табл. 5, могут служить основанием для запрещения дальнейшей эксплуатации крана с истекшим сроком службы или установления пониженного срока продления его дальнейшей эксплуатации.

Таблица 5

Предельные значения параметров крановых путей

Параметр

Предельный размер

1

2

1. Продольный и поперечный уклоны:



при укладке

0,004

при эксплуатации

0,010

на участке для стоянки крана (наличие этого участка обязательно по ПБ 10-14-92)

0,002

2. Отклонение размера колеи, мм

±15

3. Отклонение от прямолинейности на длине 10 м для кранов, мм:



с флюгерным креплением ходовых тележек

±25

с жесткими ходовыми рамами

±20

4. Упругая просадка рельса под колесами крана, мм

5

5. Горизонтальный износ головки рельса, мм:



Р 43

10

Р 50

11

Р 65

13

6. Вертикальный износ головки рельса, мм:



Р 43

8

Р 50

9

Р 65

10

7. Взаимное смещение торцов стыкуемых рельсов, мм:



по высоте

3

в плане

2

8. Зазор в стыке, мм, при длине рельса 12,5 м, не более

12

9. Расстояние от тупикового упора, мм:



до середины последней полушпалы

500

до конце рельса при железобетонных балках

500

10. Расстояние от крана (в момент наезда на выключающую линейку) до тупикового упора

Полный путь торможения согласно паспорту на кран

11. Смещение тупикового упора при наезде крана, мм

Не допускается

12. Прикрепление рельсов к опорным элементам и друг к другу в стыках неполным числом креплений, болтов

»

13. Отсутствие равномерного уплотнения балластной призмы

»

14. Трещины, отколы в любом месте рельса

»

15. Излом деревянных полушпал

»

16. Сквозные поперечные трещины, обнажение рабочей арматуры с обрывом или деформацией хотя бы одного стержня в железобетонных балках

»

17. Неисправность заземления

»

18. Сопротивление растеканию тока заземляющей системы с питанием крана от распределительного устройства, Ом, не более:



с глухозаземленной нейтралью

10

с изолированной нейтралью

4

19. Отсутствие стяжек между параллельными звеньями пути, в т.ч. в начале и конце пути

Не допускается

20. Плечо балластной призмы в торцах пути от последней полушпалы или конца ж/б балки (при отсутствии подпорных стенок), м

1,5

3.10. Проверка химсостава и механических свойств металла несущих элементов металлоконструкций

3.10.1. Общие случаи, когда требуется проверка химсостава и механических свойств металла несущих металлоконструкций крана, приведены в разделе 3.10 РД 10-112-96, часть 1.

Помимо этого проверка химсостава и механических свойств должна проводиться (в случае необходимости) при:

оценке остаточного ресурса крана;

решении вопроса об использовании кранов с отступлением от паспортных данных по температуре эксплуатации;

определении температурных ограничений для кранов, получаемых по импорту (при отсутствии этих сведений в эксплуатационной документации).

3.10.2. Порядок отбора проб (образцов) для определения химсостава и механических свойств применительно к конструкциям башенных кранов приведен в приложении К3.

Способ отбора проб для химического анализа и проверки механических свойств не должен приводить к снижению несущей способности крана.

3.10.3. При несоответствии химсостава и механических свойств металла паспортным данным решение о допустимости дальнейшего использования крана должна принимать головная организация на основании анализа расчета крана, данных о фактическом использовании крана и с учетом требований РД 22-16-96.

3.10.4. Решение о допустимости применения металлов в кранах исполнения «У», работающих в зоне «ХЛ», по результатам анализа химсостава и механических свойств должно приниматься в соответствии с ВРД 22-28-25.

3.11. Составление ведомости дефектов

3.11.1. Ведомость дефектов составляется в соответствии с требованиями раздела 3.11 РД 10-112-96, часть 1.

3.11.2. При несоответствии установленного электро- и гидрооборудования, а также приборов и устройств безопасности паспортным данным в ведомости дефектов должно быть указано на необходимость замены оборудования или проведения реконструкции с разработкой новой принципиальной схемы1 применительно к имеющемуся на кране оборудованию.

________

1Необходимая помощь в разработке принципиальных схем под существующее оборудование может быть оказана СКТБ БК.

3.11.3. Если срок поверки приборов и устройств безопасности, имеющихся на кране, истек, это также должно быть занесено в ведомость дефектов.

3.11.4. Дефекты, препятствующие проведению статических и динамических испытаний, должны быть устранены в процессе обследования, ремонта или реконструкции до завершения работы комиссии по обследованию.

3.11.5. Дефекты, которые целесообразно устранить при очередном техническом обслуживании или текущем ремонте, заносятся в ведомость дефектов с указанием срока их устранения.

3.12. Проведение статических и динамических испытаний

3.12.1. Статические и динамические испытания должны проводиться после выполненного капитально-восстановительного или полнокомплектного ремонта (реконструкции) и оценки комиссией качества выполненного ремонта. При проведении испытаний ограничитель грузоподъемности должен быть отключен.

3.12.2. При оценке качества проведенного ремонта (реконструкции) комиссия должна убедиться, что:

ремонт был выполнен в соответствии с проектом производства ремонтных работ (ППРР);

после ремонта (реконструкции) электрооборудования крана обеспечивается нормальное функционирование всех механизмов;

организации, выполнявшие ППРР и собственно ремонт (реконструкцию), имеют лицензию соответственно на проектирование (разработку ремонтной документации) и на реконструкцию и капитальный ремонт крана с применением сварки (под капитальным ремонтом в лицензии понимаются все виды ремонтов с применением сварки);

качество сварки соответствует нормативной документации и при необходимости проверено методами неразрушающего контроля;

при ремонте были применены сварочные материалы, предусмотренные РД 22-16-96;

сведения по ремонту (реконструкции) занесены в паспорт крана.

В случае если на кране были предварительно выполнены ремонты, по которым отсутствует документация, требуемая Правилами и нормативными документами, то дальнейшая эксплуатация такого крана может быть допущена только после положительных результатов экспертизы качества выполненного ремонта.

3.12.3. В целях сокращения объема испытаний целесообразно испытания, проводимые комиссией в рамках обследования крана, совмещать с техническим освидетельствованием, проводимым предприятием - владельцем крана, и приемосдаточными испытаниями, проводимыми ОТК ремонтного предприятия.

3.12.4. Статические испытания следует проводить с 25 %-ной перегрузкой на наибольшем вылете, соответствующем максимальной грузоподъемности. Стрела должна быть расположена в сторону наименьшей устойчивости, а при равенстве базы и колеи крана вдоль пути.

3.12.5. Динамические испытания следует проводить с грузом, соответствующим 110 % максимальной грузоподъемности. При этом следует провести 5-кратный подъем (опускание) груза на половину высоты подъема для конкретного исполнения крана, а также все другие движения (поворот, передвижение, изменение вылета) в пределах, допустимых для работы с максимальной грузоподъемностью.

3.13. Оценка остаточного ресурса1

_________

1Раздел подлежит корректировке по мере накопления материалов обследований.

3.13.1. Оценку остаточного ресурса помимо случаев, указанных в п. 3.13.1 РД 10-112-96, часть 1, необходимо проводить также:

при достижении краном предельных значений по группе классификации (по режиму), заложенной в паспорте крана;

для кранов повышенного риска - по дополнительным требованиям, разрабатываемым для конкретных типов кранов головной организацией;

при эксплуатации кранов в условиях, не соответствующих паспортным данным;

по заданию Госгортехнадзора для выявления надежности конкретного типа кранов.

3.13.2. Оценка остаточного ресурса должна включать:

анализ имеющейся конструкторской, эксплуатационной и ремонтной документации (в том числе и материалов по предыдущей оценке остаточного ресурса, если она проводилась) и в первую очередь по элементам, которые могут лимитировать ресурс крана;

анализ технической информации по отказам, имевшим место по аналогичным элементам и кранам;

анализ особенностей нагружения крана и фактической нагруженности элементов с учетом данных инструментальных испытаний (если они проводились);

анализ механизма образования и развития дефектов и повреждений узлов, лимитирующих долговечность крана с учетом примененных в несущих конструкциях материалов;

определение параметров предельных состояний элементов с учетом их реальной нагруженности, отклонений от заданной геометрической формы, размеров и механических свойств металла;

выявление запасов прочности расчетных металлоконструкций по РД 22-16-96 с проведением при необходимости расчетов на усталость;

возможность и сроки дальнейшей эксплуатации крана.

3.13.3. В случае если кран не достиг предельных значений по группе классификации (порежиму), заложенной в паспорте крана, оценку возможности дальнейшей эксплуатации крана рекомендуется принимать в соответствии с табл. 6.

3.13.3.1. На основании приведенной балльной оценки дефектов и повреждений (табл. 6) может быть принято одно из следующих решений:

Таблица 6

Балльная шкала оценок дефектов и повреждений металлических конструкций

Наименование дефекта, повреждения

Оценка, n баллов

Дефекты и повреждения, возникшие

при монтаже, перевозке

при работе крана

1. Первичная трещина по сварному соединению (шов, околошовная зона):





в поясах, коробчатых конструкциях

1,25

2,5

в связях1, ребрах

0,5

1,0

2. Первичная трещина по основному металлу:





в поясах, коробчатых конструкциях

1,75

3,5

в связях, ребрах

0,75

1,5

3. Первичная деформация элементов, превышающая нормативные данные:





стрелы или башни (в сборе), пояса

2,5

5,0

связи

0,5

1,0

листовой конструкции

1,25

2,5

4. Выработка (износ, смятие) отверстий сверх предельных значений по настоящему РД

1,0

2,0

5. Коррозия:





50 - 95 % предельной величины по приложению Г3, п. Г3-7.1

-

1,0

при достижении предельной величины

-

Свыше 5,0

6. Расслоение металла

Свыше 5,0

Свыше 5,0

7. Повторные дефекты по пп. 1 - 5 настоящей таблицы

1,3n

2n

________

1Под «связями» понимаются элементы, связывающие пояса между собой в решетчатых конструкциях (раскосы, диагонали, стойки, связи).

при сумме дефектов более 5 баллов по несущим элементам сборочной единицы или секции - они подлежат списанию;

при сумме дефектов более 5 баллов у двух базовых сборочных единиц или секций одного узла - подлежит списанию весь узел (выбраковка башни производится при выбраковке не менее 30 % ее секций);

при сумме дефектов более 5 баллов у каждого из двух и более основных узлов крана (ходовая рама, поворотная платформа, портал, башня, стрела) - подлежит списанию весь кран.

3.13.3.2. В виде исключения допускается дальнейшая эксплуатация кранов с дефектами, превышающими указанные в п. 3.13.3 пределы, по заключению головной организации.

3.13.4. Оценка остаточного ресурса должна проводиться по методике, разработанной или согласованной с СКТБ БК.

3.14. Оформление результатов обследования

3.14.1. В случае проведения работы в два этапа (см. п. 3.2.2) обследование на первом этапе заканчивается составлением акта, но без указания возможности продления срока эксплуатации [в случае необходимости проведения ремонта (или реконструкции) либо с записью о списании крана (в случае невозможности или нецелесообразности продления срока службы крана)]. Форма акта дана в приложении Л3.

Работа на втором этапе заканчивается подписанием акта с указанием срока проведения следующего обследования.

3.14.2. Если кран эксплуатируется в условиях, указанных в п. 3.1.7, возможность дальнейшей эксплуатации крана должна быть подтверждена экспертным заключением головной организации.

3.14.3. Период, на который дается рекомендация о продлении срока службы крана, определяется техническим состоянием крана, с учетом оценки остаточного ресурса, интенсивности использования крана, состояния рельсового пути и эффективности действующей на предприятии - владельце крана системы ТОиР.

3.14.3.1. Оценка функционирования системы ТОиР должна включать:

проверку наличия и состояния выполнения существующего порядка ТОиР крана, а также журнала осмотров, технических обслуживаний и ремонтов (в соответствии с требованиями п. 7.3.25 ПБ 10-14-93);

проверку своевременности проведения технических обслуживании и ремонтов;

своевременность и правильность заполнения эксплуатационных форм паспорта по проведенным ремонтам, в том числе:

по замене канатов, механизмов, включая проверку наличия имеющихся сертификатов (на использованные материалы, узлы), заключения о качестве сварки (которые должны храниться наравне с паспортом);

по записи результатов технического освидетельствования, включая запись о проведенных предшествующих обследованиях;

по назначению работников, ответственных за содержание крана в исправном состоянии;

оценку проведенных ТОиР непосредственно на кране (состояние со смазыванием узлов крана, состояние болтовых соединений, окраски, регулировки механизмов и др.).

3.14.4. В отдельных случаях могут приводиться ограничения по использованию кранов (изменение грузовых характеристик, сокращение периодичности ТОиР, установление и периодичность контроля за конкретными элементами). Ограничения должны быть записаны в п. 7 акта обследования.

3.14.4.1. В обязательном порядке эти ограничения должны составляться в случае эксплуатации кранов с отступлением от паспортных данных при работе:

кранов исполнения «У» в зоне «ХЛ» (с учетом требований ВРД 22-28-25);

в сейсмически опасных районах; в районах с повышенными ветровыми нагрузками; с группой классификации выше паспортной и др.;

на вечномерзлых грунтах и др.

3.14.5. Один экземпляр акта обследования (вместе с ведомостью дефектов) должен быть направлен в СКТБ БК для анализа состояния с башенными кранами и разработки предложений Госгортехнадзору России по совершенствованию системы безопасной эксплуатации кранов.

3.15. Требования к организации и составу комиссии, проводящей обследование

3.15.1. Аттестация специалистов, проводящих обследование, осуществляется в соответствии с РД РосЭК 01-013-971, а специалистов головных организаций - в соответствии с п. 3.15.4 РД 10-112-96, часть 1.

________

1Действует Положение об организации работы по подготовке и аттестации специалистов организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору (РД-03-19-2007), утвержденное приказом Ростехнадзора от 29.01.07 № 37. (Примеч. изд.)

3.16. Требования безопасности при проведении обследований

3.16.1. Общие требования безопасности при проведении обследований регламентируются разделом 3.16 РД 10-112-96, часть 1.

3.16.2. При проведении обследований кранов, указанных в настоящем РД, помимо указанных в РД 10-112-96, часть 1, должны соблюдаться требования безопасности, предусмотренные также и следующими документами:

Правилами технической эксплуатации электроустановок потребителей;

Правилами техники безопасности при эксплуатации электроустановок потребителей;

СНиП III-4;

эксплуатационной документацией на кран (ТО, ИЭ и ИМ).

Приложение А3
Справочное

Перечень использованной нормативной документации

В настоящих Методических указаниях использованы ссылки на следующие стандарты:

Правила устройства и безопасной эксплуатации грузоподъемных кранов Госгортехнадзора России (ПБ 10-14-92)1.

________

1Действуют Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00), утвержденные постановлением Госгортехнадзора России от 31.12.99 № 98. (Примеч. изд.)

Правила устройства электроустановок.

Правила техники безопасности при эксплуатации электроустановок потребителей.

Правила технической эксплуатации электроустановок потребителей.

ГОСТ 1497-84. Металлы. Методы испытаний на растяжение.

ГОСТ 2688-80*. Канат двойной свивки типа ЛК-Р конструкции 6×19(1 + 6 + 6/6) + 1 о.с. Сортамент.

ГОСТ 3066-80*. Канат двойной свивки типа ЛК-О конструкции 6×7(1 + 6) + 1×7(1 + 6). Сортамент.

ГОСТ 3069-80*. Канат двойной свивки типа ЛК-О конструкции 6×7(1 + 6) + 1 о.с. Сортамент.

ГОСТ 3077-80*. Канат двойной свивки типа ЛК-О конструкции 6×19(1 + 9 + 9) + 1 о.с. Сортамент.

ГОСТ 3079-80*. Канат двойной свивки типа ТЛК-О конструкции 6×37(1 + 6 + 15 + 15) + 1 о.с. Сортамент.

ГОСТ 3081-80*. Канат двойной свивки типа ЛК-О конструкции 6×19(1 + 9 + 9) + 7×7(1 + 6). Сортамент.

ГОСТ 3083-80*. Канат двойной свивки типа ТК конструкции 6×30(0 + 15 + 15) + 7 о.с. Сортамент.

ГОСТ 3088-80*. Канат двойной свивки многопрядный типа ЛК-Р конструкции 18×19(1 + 6 + 6/6) + 1 о.с. Сортамент.

ГОСТ 3097-80*. Канаты двойной свивки типа ЛК-О конструкции 8×6(0 + 6) + 9 о.с., типа ТК конструкции 8×16(0 + 5 + 11) + 9 о.с. Сортамент.

ГОСТ 7565-81* (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава.

ГОСТ 7665-80*. Канат двойной свивки типа ЛК-З конструкции 6×25(1 + 6; 6 + 12) + 1 о.с. Сортамент.

ГОСТ 7667-80*. Канат двойной свивки типа ЛК-З конструкции 6×25(1 + 6; 6 + 12) + 7×7(1 + 6). Сортамент.

ГОСТ 7668-80*. Канат двойной свивки типа ЛК-РО конструкции 6×36(1 + 7 + 7/7 + 14) + 1 о.с. Сортамент.

ГОСТ 7669-80*. Канат двойной свивки типа ЛК-РО конструкции 6×36(1 + 7 + 7/7 + 14) + 7×7(1 + 6). Сортамент.

ГОСТ 7670-80. Канат двойной свивки типа ЛК-Р конструкции 8×19(1 + 6 + 6/6) + 1 о.с. Сортамент.

ГОСТ 7681-80*. Канат двойной свивки многопрядный типа ЛК-O конструкции 18×7(1 + 6) + 1 о.с. Сортамент.

ГОСТ 9454-78*. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах.

ГОСТ 13556-91. Краны башенные строительные. Общие технические условия.

ГОСТ 14954-80*. Канат двойной свивки типа ЛК-Р конструкции 6×19(1 + 6 + 6/6) + 7×7(1 + 6). Сортамент.

ГОСТ 15150-69*. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 22536.0-87*. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа.

ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита.

ГОСТ 22536.2-87*. Сталь углеродистая и чугун нелегированный. Методы определения серы.

ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора.

ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния.

ГОСТ 22536.5-87* (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца.

ГОСТ 25835-83*. Краны грузоподъемные. Классификация механизмов по режимам работы.

СТ СЭВ 3268-81. Опоры поворотные однорядные для экскаваторов и кранов. Технические требования.

СНиП II-7-81. Нормы проектирования. Строительство в сейсмических районах.

СНиП III-4-80. Техника безопасности в строительстве1.

СНиП 3.08.01-85. Механизация строительного производства. Рельсовые пути башенных кранов2.

РД 09-102-95. Методические указания по определению остаточного ресурса потенциально опасных объектов, поднадзорных Госгортехнадзору России3.

________

1Действуют СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство». (Примеч. изд.)

2Действует ГОСТ Р 51248-99 «Пути наземные рельсовые крановые. Общие технические требования». (Примеч. изд.)

3Действует Порядок продления срока безопасной эксплуатации технических устройств, оборудования и сооружений на опасных производственных объектах, утвержденный приказом Минприроды России от 30.06.09 № 195. (Примеч. изд.)

РД 10-112-96. Методические указания по обследованию грузоподъемных машин с истекшим сроком службы. Часть 1. Общие положения.

РД 22-16-96. Машины грузоподъемные. Выбор материалов для изготовления, ремонта и реконструкции сварных стальных конструкций.

ВРД 22-28-25-95. Машины грузоподъемные. Временные рекомендации по использованию машин исполнения «У» в зоне «ХЛ».

РД 22-28-34-95. Требования к составлению проекта производства ремонтных работ (ППРР) грузоподъемных кранов.

РД 22-166-86. Краны башенные строительные. Нормы расчета.

РД 22-207-88. Машины грузоподъемные. Общие требования и нормы на изготовление.

РД 22-226-94, с изм. № 1. Краны башенные и стреловые несамоходные, узлы. Форма паспорта.

РД 22-322-94. Краны грузоподъемные. Технические условия на ремонт.

РД РосЭК 001-96. Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения.

РД РосЭК 01-013-971. Положение о порядке подготовки и аттестации специалистов по экспертному обследованию и технической диагностике грузоподъемных кранов.

МУ 22-28-01-96. Методические указания по диагностированию состояния ходовых рам башенных кранов.

МУ 22-28-02-97. Методические указания по обследованию и усилению подкосов башенных кранов КБ-503 и КБ-504.

ТИ РосЭК 001-96. Технологическая инструкция по ультразвуковому контролю сварных соединений ходовых рам при обследовании башенных кранов типа КБ-403.

________

1Действуют Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ 10-382-00), утвержденные постановлением Госгортехнадзора России от 31.12.99 № 98. (Примеч. изд.)

Приложение Б3
Рекомендуемое

Форма

Главный инженер

_________________________

(предприятия - владельца крана)

________________________

(Ф. И. О.)

«___» ___________ 199__ г.

СПРАВКА
о характере работ, выполненных

___________________________________ краном _________________________________

(тип крана)

(марка, индекс крана)

зав № ______________________________рег. № _________________________________

___________________________________________________________________________

(предприятие-изготовитель)

1. Год выпуска ___________________________________________________________

2. Дата начала эксплуатации ________________________________________________

(то же, у данного владельца) ________________________________________________

3. Максимальная масса поднимаемых грузов, т ________________________________

4. Среднее количество смен работы крана в сутки ______________________________

5. Среднее количество рабочих дней в году ___________________________________

6. Показания счетчика моточасов ____________________________________________

7. Объекты, на которых эксплуатировался кран:

7.1. Для кранов, используемых на строительстве:

а) с __ 19__ г. по __ 19__ г. б) с__ 19__ г. по __ 19__ г.

Тип объекта _____________________ Тип объекта ________________________________

Этажность объекта _______________ Этажность объекта __________________________

Максим, масса элементов, т ________ Максим, масса элементов, т __________________

Число возведенных объектов _______ Число возведенных объектов _________________

в) с __ 19__ г. по __ 19__ г. г) с__ 19__ г. по __ 19__ г.

Тип объекта _____________________ Тип объекта ________________________________

Этажность объекта _______________ Этажность объекта __________________________

Максим, масса элементов, т ________ Максим, масса элементов, т __________________

Число возведенных объектов _______ Число возведенных объектов _________________

д) с __ 19__ г. по __ 19__ г. е) с__ 19__ г. по __ 19__ г.

Тип объекта _____________________ Тип объекта ________________________________

Этажность объекта _______________ Этажность объекта __________________________

Максим, масса элементов, т ________ Максим, масса элементов, т __________________

Число возведенных объектов _______ Число возведенных объектов _________________

7.2. Для кранов, используемых на складах и полигонах:

7.2.1. Общая масса грузов, поступающая и перегружаемая на складе краном в год, т, или смену, т________________________________________________________________

7.2.2. Среднее число циклов в сутки__________________________________________

8. В какой доле циклов производится подъем грузов массой:

менее 25 % Q

- %;

от 25 до 50 % Q

- %;

от 50 до 75 % Q

- %;

от 75 до 100 % Q

- %,

где Q - максимальная грузоподъемность крана.

9. Год и месяц проведения капитальных ремонтов на кране ______________________

___________________________________________________________________________

10. Адрес предприятия - владельца крана _______________________________________

___________________________________________________________________________

Справку составил ___________________________________________________________

(Ф. И. О. должность, подпись)

Дата

Примечание. В случае затруднений с составлением справки она может быть подготовлена комиссией, проводящей обследование.

Приложение В3
Рекомендуемое

Форма

Рабочая карта обследования крана

Условные обозначения:

 - в порядке;

 - требует устранения неисправности;

 - требует ремонта;

- требует списания или замены.

Условный номер узла(индекс)

Наименование узла

Условное обозначение состояния

Дефект1, место его расположения, длина трещины

1

2

3

4

________

1При выявлении повторного возникновения дефекта (после ремонта) этот случай отражается в рабочей карте

0100

Общие сведения





0101

Паспорт





0102

Электросхема





0103

Техническое описание





0104

Инструкция по монтажу





0105

Вахтенный (крановый) журнал





0106

Журнал ТОиР





0200

Опорная (ходовая) рама (в целом)





0201

Рама





0202

Стыковые соединения





0203

Болтовые соединения





0204

Шарнирные соединения





0205

Флюгера





0206

Балки (отсоединяемые)





0207

Подкосы





0208

Лестницы





0209

Площадки





0210

Оси





0211







0300

Тележка ходовая (в целом)





0301

Рама





0302

Балансир





0303

Привод





0304

Тормоз





0305

Тормозные колодки





0306

Колесо ходовое





0307

Открытые передачи





0308

Буксы





0309

Оси





0310

Плужок сбрасывающий





0311

Захват рельсовый





0312

Шкворень





0313

Буфер





0314

Шарнирные соединения





0315

Болтовые соединения





0316

Места смазывания и уплотнения





0317







0400

Кабельный барабан (в целом)





0401

Барабан





0402

Привод





0403

Тормоз





0404

Рама





0405

Укладка кабеля





0406

Шарнирные соединения





0407

Болтовые соединения





0408







0500

Балласт (в целом)





0501

Плиты балласта





0502

Узлы крепления





0503

Масса балласта





0504







0600

Опорно-поворотное устройство (в целом)





0601

Зубчатый венец





0602

Полуобоймы





0603

Болтовые соединения





0604

Места смазки





0605

Ролики, шарики





0606







0700

Платформа поворотная (в целом)





0701

Платформа (сварная конструкция)





0702

Подкос телескопический





0703

Подкос монтажный





0704

Шарнирные соединения





0705

Болтовые соединения





0706

Тяги





0707

Блоки





0708

Площадки





0709

Лестница





0710

Монтажные устройства





0711







0800

Лебедка грузовая (в целом)





0801

Редуктор





0802

Тормоз





0803

Тормозные колодки





0804

Муфты





0805

Барабан





0806

Рама





0807

Валы





0808

Система переключения передач





0809

Выносная опора





0810

Болтовые соединения





0811

Пальцы крепления





0812

Места смазывания и уплотнения





0813







0900

Лебедка стреловая (в целом)





0901

Редуктор





0902

Тормоз





0903

Тормозные колодки





0904

Муфты





0905

Барабан





0906

Рама





0907

Валы





0908

Выносная опора





0909

Болтовые соединения





0910

Пальцы крепления





0911

Места смазки и уплотнения





0912







1000

Механизм поворота (в целом)





1001

Редуктор





1002

Тормоз





1003

Тормозные колодки





1004

Муфта





1005

Открытая шестерня





1006

Рама





1007

Болтовые крепления





1008

Оси крепления





1009

Места смазывания и уплотнения





1010







1100

Башня (в целом)





1101

Портал





1102

Секция башни





1103

Диагональные балки





1104

Распорка





1105

Направляющие ролики





1106

Блоки





1107

Замки





1108

Тяги





1109

Стыковые соединения





1110

Болтовые соединения





1111

Шарнирные соединения





1112

Лестницы, ограждения





1113

Площадки





1114

Крышки люка





1115

Монтажные устройства





1116

Ограждение шахты подъемника





1117







1200

Оголовок





1201

Монтажная стойка





1202

Блоки





1203

Оси





1204

Установка датчика усилия ограничителя грузоподъемности





1205

Шарнирные соединения





1206

Стыковые соединения





1207

Болтовые соединения





1208

Лестницы, ограждения





1209

Площадки





1210

Крышка люка





1211







1300

Противовесная консоль (в целом)





1301

Консоль





1302

Площадки для установки механизмов





1303

Проходы





1304

Стыковые соединения





1305

Болтовые соединения





1306

Шарнирные соединения





1307

Тяги





1308

Подъемное устройство





1309

Тележка противовеса





1310

Катки





1311

Боковые ролики





1312

Блоки





1313







1400

Противовес





1401

Плиты противовеса





1402

Узлы крепления





1403

Масса противовеса





1404







1500

Лебедка передвижения противовеса (в целом)





1501

Редуктор





1502

Тормоз





1503

Тормозные колодки





1504

Муфты





1505

Барабан





1506

Рама





1507

Валы





1508

Выносная опора





1509

Болтовые соединения





1510

Пальцы крепления





1511

Места смазывания и уплотнения





1512







1600

Подъемник машиниста (в целом)





1601

Кабина, двери, окна





1602

Привод лебедки





1603

Барабан





1604

Рама лебедки





1605

Тормоз





1606

Шарнирные соединения





1607

Стыковые соединения





1608

Болтовые соединения





1609

Буферное устройство





1610

Натяжное устройство





1611

Лестницы





1612

Площадки





1613

Аварийный выход





1614

Рейка





1615

Устройство для укладки кабеля





1616







1700

Опорные рамы - в кранах с неповоротной башней (в целом)





1701

Нижняя рама





1702

Верхняя рама





1703

Стыковые соединения





1704

Болтовые соединения





1705

Лестницы





1706







1800

Кабина(в целом)





1801

Каркас





1802

Пульт управления (рукоятки, кнопки, педали)





1803

Обозначения на пульте





1804

Кресло (возможность перемещения)





1805

Дверь





1806

Остекление





1807

Огнетушитель





1808

Вентиляция





1809

Кондиционирование





1810







1900

Стрела (в целом)





1901

Стрела (металлоконструкция)





1902

Стыковые соединения





1903

Болтовые соединения





1904

Шарнирные соединения





1905

Оси





1906

Блоки, их ограждения





1907

Серьги





1908

Тяги





1909

Проходы





1910

Ограждения





1911







2000

Грузовая тележка (в целом)





2001

Рама





2002

Блоки, их ограждения





2003

Ходовые катки





2004

Боковые ролики





2005

Шарнирные соединения





2006

Оси





2007

Натяжные устройства





2008







2100

Лебедка тележечная (в целом)





2101

Редуктор





2102

Тормоз





2103

Тормозные колодки





2104

Муфты





2105

Барабан





2106

Рама





2107

Валы





2108

Выносная опора





2109

Болтовые соединения





2110

Пальцы крепления





2111

Места смазывания и уплотнения





2112







2200

Подвеска крюковая (в целом)





2201

Щеки





2202

Блоки, их ограждения





2203

Оси





2204

Болтовые соединения





2205

Грузы





2206

Траверса





2207

Крюк





2208

Предохранительная скоба





2209







2300

Канатные системы





2301

Канат грузовой (соответствие ПС, состояние, закрепление концов)





2302

Канат стреловой (соответствие ПС, состояние, закрепление концов)





2303

Канат стрелового расчала (соответствие ПС, состояние, закрепление концов)





2304

Канат тележечный (соответствие ПС, состояние, закрепление концов)





2305

Канат монтажный (соответствие ПС, состояние, закрепление концов)





2306

Оттяжки (соответствие ПС, состояние, закрепление концов)





2307

Канат ограничителя высоты подъема (соответствие ПС, состояние, закрепление концов)





2308

Канат передвижения противовеса (соответствие ПС, состояние, закрепление концов)





2309







2400

Электрооборудование (в целом)





2401

Двигатели ходовых тележек





2402

Тормозные электромагниты ходовых тележек





2403

Двигатель кабельного барабана





2404

Электромагнит кабельного барабана





2405

Двигатели грузовой лебедки





2406

Электромагнит грузовой лебедки





2407

Двигатель стреловой лебедки





2408

Электромагнит стреловой лебедки





2409

Двигатель механизма поворота





2410

Электромагнит механизма поворота





2411

Двигатель привода подъемника машиниста





2412

Электромагнит привода подъемника машиниста





2413

Двигатель тележечной лебедки





2414

Электромагнит тележечной лебедки





2415

Двигатель лебедки передвижения противовеса





2416

Электромагнит лебедки передвижения противовеса





2417

Аппаратная кабина (шкаф управления)





2418

Панели управления





2419

Контакторы





2420

Резисторы





2421

Реле





2422

Проводка





2423

Рубильник





2424

Командоконтроллеры





2425

Освещение в кабине и на кране





2426

Ремонтное освещение





2427

Прожектора





2428

Заземляющие перемычки





2429

Питающий кабель





2430

Провода





2431

Радиопереговорная связь





2432

Токосъемник кабельного барабана





2433

Токосъемник поворотной части крана





2434







2500

Устройства безопасности (в целом)





2501

Ограничитель грузоподъемности (датчики нагрузки, вылета)







Ограничители рабочих движений:





2502

высоты подъема, глубины опускания





2503

изменения вылета;





2504

поворота;





2505

передвижения крана;





2506

высоты подъема подъемника машиниста;





2507

передвижения противовеса





2508

Ограничитель скорости подъемника машиниста





2509

Блокировка дверей подъемника и его шахты





2510

Указатель грузоподъемности





2511

Молниеприемник





2512

Анемометр





2513

Прибор защиты от обрыва фазы





2514







2600

Рельсовые пути (в целом)





2601

Пути (уклон продольный максимальный)





2602

Пути (уклон поперечный максимальный)





2603

Рельсы (состояние, соответствие ТУ)





2604

Шпалы (состояние, соответствие ТУ)





2605

Балластная призма (состояние)





2606

Заземление





2607

Тупиковые упоры (указать тип)





2608








Приложение Г3
Справочное

Основные характерные повреждения металлических конструкций кранов

Сборочная единица

Неисправность, вид повреждения, дефект

Метод контроля

Предельные значения дефекта, повреждения

узел (элемент крана)

подузел (элемент узла)

описание (признаки)

эскиз

1

2

3

4

5

6

Г3-1. Ходовая рама

Кольцевая рама (балка)

Г3-1.1. Трещины в сварных швах, околошовной зоне или по основному металлу: соединение вертикальных листов проушины с нижним листом и стенкой кольцевой балки (обечайки);

соединение вертикальных листов проушины с верхним листом;

соединение горизонтальной накладки с нижним листом проушины у основания;

стыковые соединения нижних листов рамы (см. вид А);

у основания нижней проушины;

вдоль швов, соединяющих при-валочное кольцо под ОПУ с верхним горизонтальным листом

Осмотр

Не допускаются

Г3-1.2. Выработка Δd отверстий проушин под ось крепления флюгера Д

Проверка по люфту или измерение диаметра оси и отверстия штангенциркулем при снятой оси

Δd/Д = 0,015

Портал

Г3-1.3. Трещины в сварных швах, околошовной зоне или по основному металлу: в основании стоек; в соединении стоек с рамой портала; в соединении рамы с фланцами для крепления башни

Осмотр

Не допускаются

Флюгер

Г3-1.4. Трещины в сварных швах, околошовной зоне и по основному металлу: соединения нижнего пояса со стенкой;

в местах окончания накладки;

в вертикальной стенке; соединение ребра с нижним поясом

Осмотр

Не допускаются

Рама балансира 3-колесной ходовой тележки

Г3-1.5. Трещина рамы в зоне изменения высоты сечения

Осмотр

Не допускаются

Рама тележки

Г3-1.6. Выработка отверстия под ось Д шкворня

Проверка по люфту или измерение штангенциркулем при разборке

Δd/Д = 0,02

Г3-2. Поворотная платформа (поворотный оголовок кранов с неповоротной башней)

Основание

Г3-2.1. Трещины в сварном шве, околошовной зоне и по основному металлу в соединении балки поворотной платформы с кольцевой рамой

Осмотр

Не допускаются

Кольцевая рама

Г3-2.2. Трещины, аналогичные дефектам на ходовой раме по п. Г1.1

Осмотр

Не допускаются

Двуногая стойка

Г3-2.3. Трещины в сварном шве, околошовной зоне и по основному металлу в соединении элементов двуногой стойки с поворотной платформой и между собой

Осмотр

Не допускаются

Г3-2.4. Отклонение Δе от прямолинейности оси элементов длиной L

С помощью струны и линейки

Δе = L/600

Г3-2.5. Отклонение Δd отверстий проушин под палец Д соединения с подкосом башни

Проверка по люфту с помощью линейки во время работы крана или штангенциркулем при разборке

Δd/Д = 0,04

Телескопический подкос

Г3-2.6. Отклонение Δе от прямолинейности оси подкоса

С помощью струны и линейки

Δе = L/600

Г3-3. Башня

Стыковые соединения

Г3-3.1. Трещины в сварных швах, околошовной зоне и по основному металлу

Осмотр

Не допускаются

Г3-3.2. Ослабление затяжки болтов

Проверка

Момент затяжки М в соответствии с эксплуатационной документацией

Г3-3.3. Обрыв болта

Осмотр

Не допускаются

Г3-3.4. Трещины в сварных швах, околошовной зоне и по основному металлу в соединении раскосов, стоек с поясами

Осмотр

Не допускаются

Верх оголовка

Г3-3.5. Трещины в сварных швах, околошовной зоне и по основному металлу

Осмотр

Не допускаются

Диагональные балки телескопических башен

Г3-3.6. Трещины в сварных швах, околошовной зоне и по основному металлу балки

Осмотр

Не допускаются

Проушины крепления подкосов башни

Г3-3.7. Трещины в сварном шве, околошовной зоне и по основному металлу



Осмотр

Не допускаются



Г3-3.8. Выработка Δd отверстия под палец соединения с подкосом

Проверка по люфту с помощью линейки во время работы крана или штангенциркулем при разборке

Δd/Д = 0,04

Крепление стрелы и распорки

Г3-3.9. Трещины в сварных швах, околошовной зоне и по основному металлу в соединении проушины с элементами башни

Осмотр

Не допускаются

Башня в сборе

Г3-3.10. Отклонение ΔН от прямолинейности оси башни высотой Н

Проверка

ΔН = Н/700

Болтовое соединение башни с фундаментом

Г3-3.11. Ослабление затяжки гаек анкерных и стыковых болтов



Проверка гаечным или динамометрическим ключом после снятия контргаек

Момент затяжки М в соответствии с эксплуатационной документацией

Г3-3.12. Обрыв болта



Осмотр

Не допускаются

Г3-3.13. Трещины в сварном стыковом шве, околошовной зоне и по основному металлу фланца с поясом башни

Осмотр

Не допускаются

Г3-4. Стрела

Стыковые соединения секций

Г3-4.1. Трещины в сварных швах, околошовной зоне и по основному металлу

Осмотр

Не допускаются

Г3-4.2. Ослабление затяжки болтов

Проверка гаечным или динамометрическим ключом

Момент затяжки М в соответствии с эксплуатационной документацией

Г3-4.3. Обрыв болта

Осмотр

Не допускаются

Сварные неразъемные соединения решетчатой стрелы

Г3-4.4. Трещины в сварных швах, околошовной зоне и по основному металлу в соединениях раскосов с поясами в районе головки и корневой части стрелы

Осмотр

Не допускаются

Ездовой пояс балочной стрелы

Г3-4.5. Выработка поверхности катания

Измерение пояса штангенциркулем, линейкой

5 % толщины верхней полки

Стрела в сборе

Г3-4.6. Отклонение ΔL от прямолинейности оси стрелы (L - длина стрелы):

а) для подъемной стрелы (L - расстояние от шарнира до головки);

Проверка

ΔL = L/700

б) для балочной стрелы (L - расстояние от шарнира до подвески)





Г3-4.7. Отклонение Δе от прямолинейности оси пояса или поперечины стрелы из тонкостенных оболочек

Измерение с помощью струны и линейки

Δe = L/400

Элементы стрелы из тонкостенных оболочек (гнутого профиля)

Г3-4.8. Местная вмятина глубиной h с размерами (0,25а < S < 0,75а)

Измерение с помощью линейки и штангенциркуля

h = 1,25δ

Г3-5. Противовесная консоль

Сварные неразъемные соединения решетчатой консоли

Г3-5.1. Трещины в сварных швах, околошовной зоне или по основному металлу в соединениях раскосов с поясами в районе установки лебедки и противовеса

Осмотр

Не допускаются

Г3-5.2. Трещины в сварных швах, околошовной зоне или по основному металлу крепления расчала

Осмотр

Не допускаются

Стыковые соединения секций

Г3-5.3. Трещины в сварных швах, околошовной зоне и по основному металлу крепления расчала

Осмотр

Не допускаются

Г3-5.4. Ослабление затяжки болтов

Проверка гаечным или динамометрическим ключом

Момент затяжки М в соответствии с эксплуатационной документацией

Г3-5.5. Обрыв болта

Осмотр

Не допускаются

Г3-6. Башня, стрела, противовесная консоль, монтажная стойка и пр.

Элементы решетки

Г3-6.1. Отклонение Δе от прямолинейности элемента решетки: оси пояса, поперечины или раскоса решетчатых башен и стрел в зависимости от их длины L между узлами

С помощью струны и линейки

Δе = L/600

Г3-6.2. Местный зазор δ между фланцами при незатянутых болтах



Визуально или с помощью щупа

δ = 1

Г3-6.3. Местный зазор δ между фланцами при затянутых болтах



То же

δ = 0,3

Г3-7. Несущие элементы металлоконструкции

Коробчатые или трубчатые конструкции замкнутого сечения

Г3-7.1. Уменьшение сечения f элемента из-за коррозии



Проверка, измерения степени коррозии

5 % f

Г3-7.2. Выпучивание стенки h толщиной δ (от перенапряжения или замерзания воды)



Измерение с помощью линейки, струны и штангенциркуля

h = 1,25δ

Конструкции с примыканием элементов поперек плоскости прокатки

Г3-7.3. Расслоение (отслоение) металла в z-плоскости

Осмотр, ультразвуковой контроль

Не допускаются


Приложение Д3
Рекомендуемое

Методические указания по измерению непрямолинейности металлических конструкций

Д3 -1. Методические указания предназначены для определения величин отклонений от прямолинейности:

башни;

стрелы;

элементов решетчатых башен и стрел.

Д3-2. Отклонение ΔН от прямолинейности оси башни (высотой Н) следует проверять либо в вертикальном положении на кране в рабочем состоянии, либо в горизонтальном положении, когда кран демонтирован или разобран.

Высота Н принимается без оголовка. При затруднении в измерениях величин Н в наращиваемых башнях величину Н допускается определять без учета части башни, находящейся внутри портала (основания) башни.

Д3-2.1. Проверку отклонений от прямолинейности оси башни в вертикальном положении необходимо проводить с помощью стальной струны диаметром 1,0 - 1,5 мм, линейки, деревянных подкладок и мягкой вязальной проволоки или с помощью теодолита и реек.

Измерения отклонения от прямолинейности следует проводить на тех участках башни и с той ее стороны, где при визуальном осмотре появились сомнения в ее прямолинейности.

Струна натягивается вдоль пояса башни со стороны ее наибольшего изгиба. При пространственном изгибе башни натягиваются две струны у одного пояса. При этом под струну у мест крепления подводятся одинаковые по толщине подкладки с таким расчетом, чтобы обойти имеющиеся на измеряемом поясе выступы (фланцы, проушины и т.п.) и обеспечить положение струны, параллельное поясу.

Производятся измерения расстояний от струны до пояса башни (с учетом изменения его сечения) в нескольких точках. Определяется стрела прогиба ΔН, которая не должна выходить за пределы H/700 мм.

При измерениях с помощью теодолита к башне крана крепятся три рейки, по которым снимается отсчет. Рейки закрепляются вверху у шарнира стрелы, у основания башни (или у портала) и посредине между ними таким образом, чтобы их шкалы показывали равные расстояния от оси башни. Теодолит устанавливается на земле против крана с таким расчетом, чтобы его вертикальная плоскость была примерно параллельна измеряемой грани башни. По рейкам производится отсчет показаний в вертикальной плоскости прибора. На основании отсчета верхней и нижней реек определяется теоретическое положение башни в средней точке (как средней линии трапеции), а по третьей - истинный прогиб.

В случае если наибольший прогиб находится не по середине башни, то среднюю рейку закрепляют на уровне этого прогиба. При этом определяют расстояние до этого места от нижней или верхней рейки.

Д3-2.2. Отклонение от прямолинейности оси башни в горизонтальном положении следует определять следующим образом.

Башня в сборе с секциями устанавливается на опоры В и Г (рис. Д3-1, а). Измерение непрямолинейности оси башни производится на длине Н. Измерения производятся по взаимно перпендикулярным граням (панелям) башни А и Б. Для исключения дополнительного изгиба оси башни от собственного веса конструкции измеряемая грань располагается каждый раз сверху в горизонтальной плоскости. В верхней горизонтальной плоскости измеряемой грани А (рис. Д3-1, б) устанавливаются три геодезические рейки: в середине (Р2), на уровне отверстий проушин (Р1), на уровне опорного шарнира стрелы (Р3). Положение геометрической оси каждой грани определяется половиной расстояния между поясами металлоконструкций и фиксируется по рейке.

С помощью теодолита 1, установленного на произвольных расстояниях х1 и х2 от опорных проушин, измеряются расстояния l1, l2 и l3 от вертикальной плоскости, проходящей через ось 2 трубы теодолита до геометрической оси 3 грани.

Рис. Д3-1

Рис. Д3-2

Фактические откломения определяются по формуле .

Для измерений непараллельности оси второй грани (Б) металлоконструкция поворачивается вокруг продольной оси и рейки переставляются на эту грань.

Д3-3. Отклонение ΔL от прямолинейности оси стрелы следует определять либо на кране в рабочем положении или при опущенной стреле, либо в демонтированном - на земле.

Д3-3.1. Отклонение от прямолинейности оси стрелы на кране должно определяться аналогично башне (п. Д3-2.1) с помощью стальной струны, натянутой вдоль проверяемого пояса стрелы со стороны наибольшего его прогиба. С помощью линейки определяется стрела прогиба, которая не должна быть более L/600 мм (где L - длина стрелы).

Для удобства измерений рекомендуется подъемную стрелу опустить вдоль башни крана. Балочную стрелу, если ее опускание затруднено, можно проверять в горизонтальном положении. При этом грузовая тележка ставится у корня стрелы.

Д3-3.2. Проверка отклонения от прямолинейности оси снятой с крана стрелы (в двух плоскостях) может быть проведена также с помощью струны, подкладок и линейки либо с помощью теодолита и геодезических реек (рис. Д3-2).

Измерения производятся аналогично вышеописанному в п. Д3-2.2 для башен. При этом рейка Р1 установлена на уровне отверстий проушин, Р2 - посредине, а Р3 - в точке пересечения расчала с осью стрелы. Величина отклонения от прямолинейности вычисляется по формуле

Д3-3.3. Отклонение Δе от прямолинейности оси пояса или раскоса решетчатых башен и стрел следует проверять на кране как в рабочем, так и в разобранном состоянии (см. приложение Г3, п. Г3-6.1). Измерения проводятся с помощью металлической линейки и штангенциркуля в плоскости, в которой обнаружено наибольшее искривление. Вместо линейки можно применять стальную струну, натягивая ее вдоль элемента на подкладках одинаковой толщины и измеряя линейкой стрелу прогиба Δе, которая не должна выходить за пределы L/600 мм.

Приложение Е3
Справочное

Основные характерные дефекты и повреждения механизмов, канатно-блочных систем и других узлов

Контролируемый узел (элемент)

Показатель дефекта, при котором дальнейшая эксплуатация не допускается

Вид контроля, применяемые средства

1

2

3

1. Ходовые тележки:





а) колеса

Трещины любых размеров

Осмотр

Износ поверхности катания 4 % по диаметру

Осмотр, шаблон

Износ реборды до толщины 15 мм в средней части по высоте

»

б) клещевые захваты

Трещины, излом

Осмотр

в) шкворень:

Трещина в месте галтели

Осмотр после снятия с флюгера

Выработка отверстия под ось:



для 2-колесных тележек

Δd/D = 0,03

Штангенциркуль

для 3-колесных тележек

Δd/D = 0,04

»

2. Лебедки:





а) 3-опорная лебедка

Перемещение торца двигателя по вертикали d/600 (где d - расстояние от торца двигателя до ближайшей опоры редуктора)

Измерение при вращении барабана, индикатор

б) барабан

Трещины

Осмотр

3. Редукторы, зубчатые муфты





а) шестерни, зубчатые колеса:

Трещины, облом зубьев

Осмотр при появлении стука, повышенного шума

для лебедок и привода подъемника:

Износ зуба по толщине



передачи в редукторе, муфты

10 % В (В - толщина зуба)

Зубомер

открытые передачи

15 % В (В - толщина зуба)

»

для механизмов поворота и передвижения крана:





передачи в редукторе, муфты

15 % В (В - толщина зуба)

Зубомер

открытые передачи

20 % В (В - толщина зуба)

»



Выкрашивание зубьев

Осмотр, измерение

D - глубина 10 % В не менее чем на 30 % рабочей поверхности

Штангенциркуль

б) шлицевые соединения

Облом, сдвиги, смятие, скручивание

Визуальный осмотр

в) шпоночные соединения

Смятие, сдвиги

»

г) валы

Трещины

»

Изгиб



Износ - 3 % диаметра (посадочных мест)

Измерение

д) подшипники

Прокручивание

Проверка вручную

Трещины, обломы обойм

Осмотр

Ощутимые радиальные и осевые люфты

Проверка вручную

Затруднительное вращение

»

Поломка сепараторов

Осмотр

е) корпуса редукторов

Трещины, обломы

»

Течь масла

»

д) смазочные материалы

Недостаточный уровень (отсутствие) масла

Проверка

4. Тормоза





а) тормозной шкив

Трещины

Осмотр

Износ рабочей поверхности - 25 % толщины обода

Осмотр, штангенцир­куль

Радиальное биение D/1400 (D - диаметр шкива)

Индикатор

б) тормозные колодки

Трещины и обломы

Осмотр

Износ

Осмотр, штангенциркуль

Посредине - до появления заклепок по краям - 3 мм



5. Опорно-поворотное устройство

Перекос - 0,004

Измерение по приложению И3

Обрыв болтов

Осмотр

Ослабление затяжки

Контроль, динамометрический ключ

6. Блоки

Трещины, отколы

Осмотр

Износ ручья - 20 % диаметра каната

Осмотр, шаблон

Износ реборды - 30 % толщины (на половине высоты реборды);

Осмотр, шаблон

Наличие зазоров между устройством от выхода каната из ручья блока и ребордой - 20 % диаметра каната

»

7. Канаты

Дефекты согласно ПБ 10-14-93

Осмотр, измерения

8. Крюк

Трещины

Осмотр

Износ зева - 10 % высоты сечения

Осмотр, штангенциркуль

Отсутствие предохранительного замка

Осмотр

9. Детали с резьбой

Срывы более двух ниток

Осмотр

Износ ниток заметный при осмотре

»

Смятие граней под ключ

»

Сплошная коррозия резьбы

»

Приложение Ж3
Справочное

Характерные дефекты и повреждения элементов электрооборудования и устройств безопасности

Контролируемый элемент

Дефект, при котором эксплуатация не допускается

Вид контроля

1

2

3

1. Электродвигатель

Отсутствие и неисправность уплотнений крышек

Осмотр

Износ щеток более 50 % паспортной величины

Осмотр, штангенциркуль

Сколы у щеток

Осмотр

Тугое перемещение щеток в щеткодержателях

Перемещение щеток вручную

Слабое натяжение контактных пружин

Проверка вручную

Наличие царапин на контакторных кольцах, коллекторах, щетках

Осмотр

2. Панели управления

Слабая затяжка электрических соединений

Проверка подергиванием проводов

Отсутствие «провала» контактов

Проверка при нажатии рукой

Нечеткость переключения автоматических выключателей и переключателей

Проверка путем ряда включений-отключений приборов

Отсутствие предохранителей и электроизмерительных приборов

Осмотр

3. Блоки резисторов

Слабая затяжка болтовых зажимов Касание перемычек с элементами или корпусами

Осмотр, ключи Осмотр

4. Тормозные электромагниты и гидротолкатели

Заедание подвижной системы, перекос штока

Осмотр, перемещение системы вручную

Неплотное соприкосновение поверхностей ярма и якоря, отсутствие короткозамкнутого витка на ярме (у магнитов переменного тока)

Осмотр

Слабая затяжка проводов катушек и гидротолкателей

»

5. Кабельный барабан, вводной рубильник

Тугое перемещение щеток в щеткодержателях

Перемещение щеток вручную

Нечеткость включения рубильника

Проверка путем ряда включений-отключений рубильника

6. Командоконтроллеры, пульты управления

Наличие заеданий, нечеткость фиксации рукояток по позициям (особенно на нулевой позиции)

Проверка вручную

Отсутствие «растворов» и «провалов» контактов

Проверка вручную

Отсутствие приборов и сигнальных ламп

Осмотр

7. Монтажный пульт

Нечеткость фиксации переключателей по позициям

Проверка вручную

8. Концевые выключатели

Отсутствие «растворов» и «провалов» контактов

Проверка при нажатии рукой

Отсутствие сальников в вводных патрубках

Осмотр

9. Ограничитель грузоподъемности, указатель вылета, анемометр

Несоответствие показаний приборов фактическим данным

Проверка под нагрузкой на разных вылетах, сопоставление с показателями контрольного анемометра

Отсутствие пломб на релейном блоке ограничителя и на измерительном блоке анемометра

Осмотр

10. Вспомогательные устройства

Нечеткость включения вспомогательных устройств

Проверка путем ряда включений-отключений

Отсутствие прожекторов в соответствии с эксплуатационной документацией

Осмотр

11. Электрооборудование и устройства безопасности в целом

Неудовлетворительное состояние элементов (отколы, неплотное прилегание, неудовлетворительный монтаж и др.)

Осмотр

Слабая затяжка болтов, кабельных наконечников, зажимов

Осмотр, ключи

Наличие нагара и коррозии на контактах, контактных кольцах и открытых токоведущих частях

Осмотр

Несоответствие номинального тока автоматических выключателей, полупроводниковых приборов, плавких вставок, контакторов пускателей параметрам, указанным в технической документации

Осмотр

Приложение И3
Рекомендуемое

Методика измерения перекоса поворотной опоры башенного крана

Методика распространяется на краны как с поворотной, так и с неповоротной башней и предназначена для определения перекоса (суммарного люфта или рабочего зазора) шариковой или роликовой поворотной опоры [опорно-поворотного устройства (ОПУ)] при проведении обследования или испытаниях крана в рабочем состоянии. Методика может использоваться при измерениях перекоса и других кранов.

Методика соответствует СТ СЭВ 3268.

И3-1. Общие положения

И3-1.1. Измерение перекоса ОПУ проводится для решения вопроса о возможности дальнейшей эксплуатации опоры.

Признаком предельного состояния, при котором опора не допускается к дальнейшей эксплуатации, является перекос (за счет технологического люфта опоры и износа ее дорожек катания) более 0,004.

И3-1.2. Измерения проводят на действующем кране, находящемся в рабочем состоянии, как в летний, так и в зимний период при температуре воздуха не ниже -20 °С, при ветре не более 10 м/с.

И3-1.3. Положение поворотной части крана по отношению к неповоротной (в плане) - произвольное.

И3-1.2. Перед проведением измерений необходимо убедиться, что все болты крепления опоры имеются в наличии и затянуты моментом, отвечающим эксплуатационной документации.

И3-2. Объем, последовательность и порядок проведения работ

И3-2.1. Для измерения величины перекоса φ опоры производятся замеры линейных перемещений противоположных точек А и Б полуобойм (см. рис. И3-1) опоры, жестко закрепленных к поворотной части крана, относительно его венца, закрепленного к неповоротной части.

Рис. И3-1. Схема для измерения линейных перемещений полуобойм ОПУ башенных кранов:

Д - диаметр полуобойм; Δl - расстояние от полуобоймы до оси ножки индикатора;
l - расстояние между ножками индикаторов;
а и δ - линейные перемещения (по шкале индикаторов);
«0» - установочная высота индикатора

Линейные перемещения определяются по разнице измерений при ненагруженном кране и с номинальной нагрузкой на крюке.

И3-2.2. Перемещения в каждой точке измеряются в вертикальной плоскости, проходящей через ось симметрии стрела-противовес, с помощью двух индикаторов часового типа или иным способом.

Индикаторы устанавливаются неподвижно на неповоротной части крана на штативах по оси симметрии поворотная платформа (противовесная консоль) - стрела, на одинаковом расстоянии от центра вращения опоры или внешней вертикальной поверхности полуобойм опоры.

Места под установку основания штативов индикаторов и места упора их наконечников должны быть очищены от грязи. Ножки индикаторов должны быть расположены вертикально наконечниками вверх с упором их в нижний лист поворотной части.

Перемещения определяются как среднеарифметическая величина по показаниям индикаторов при трехкратном подъеме-опускании груза.

Расстояние l, мм, между точками, где производятся замеры, равно:

l = Д + 2Δl,

где Д - внешний диаметр полуобойм, мм;

Δl - расстояние от полуобоймы до оси ножки индикатора, мм.

И3-2.3. Измерение расстояний l, Д и Δl производят с помощью металлической линейки, рулетки, штангенциркуля и угольника. Проще измерять расстояние l с учетом внешнего диаметра Д колец полуобойм опоры и двух расстояний Δl от наружной вертикальной стенки полуобойм до оси ножки индикатора.

Расстояние Δl следует выбирать минимальным, необходимым для установки индикатора.

И3-2.4. Установку индикаторов рекомендуется проводить после того, как предназначенный для подъема груз уложен в исходное положение для подъема и застроплен. При этом ножка заднего (со стороны противовеса) индикатора должна быть при установке утоплена примерно на 5 мм, переднего (со стороны стрелы) - на 1 - 2 мм, а нулевое деление «0» поворотной шкалы индикатора - совмещено с его стрелкой.

И3-2.5. Измерения линейных перемещений ai, δi проводят при подъеме груза на высоту 100 - 200 мм и опускании его до ослабления стропов.

И3-2.6. Перекос φ определяется по формуле

,

где Ас и Бс - среднеарифметические результаты измерений (ai, и δi) перемещений по шкале индикатора соответственно со стороны противовеса и стрелы при подъеме номинального груза.

Приложение К3
Рекомендуемое

Метод отбора проб (образцов) для определения химсостава и механических свойств металла

К3-1. Для проведения химического анализа металла основных несущих элементов в целях стандартного определения марки стали от каждого элемента обследуемого узла берут на анализ от 20 до 30 г стружки*.

________

*При сложности отбора указанного количества металла по рекомендации СКТБ БК могут быть использованы опытные методы, при которых объем отбираемого металла может составлять 15 - 20 мм3 при площади образца не менее 5 мм2.

Стандартный отбор проб для химического анализа металла производится в соответствии с требованиями ГОСТ 7565 «Чугун, стали и сплавы. Метод отбора проб для определения химического состава» и осуществляется при обследовании металлоконструкций крана.

К3-1.1. Место, с которого берется стружка, должно быть предварительно очищено от пыли, грязи, смазочных материалов и зачищено до металлического блеска. Стружка отбирается засверливанием отверстия при температуре не ниже 10 °С. Диаметр сверла d = 5 - 8 мм, но не более полуторной толщины элемента (листа, профиля, трубы) анализируемого узла. Расстояние между отверстием и краем элемента должно быть не менее 5d (как правило, не менее 25 мм).

В тех случаях, когда температура окружающего воздуха ниже 10 °С, отбор стружки для анализа следует выполнять с подогретой до указанной температуры поверхности металла.

К3-1.2. Место, откуда взята стружка, подлежит восстановлению с применением сварки до пуска крана в работу, о чем должна быть сделана отметка в журнале осмотров, технических обслуживаний и ремонтов крана, а чертеж восстановления элемента металлоконструкции после взятия пробы должен храниться наравне с паспортом.

К3-1.3. Отобранная стружка упаковывается, маркируется, составляется ведомость с указанием места взятия стружки (узла, элемента) марки крана, его заводского и регистрационного номеров.

Химический состав стружки определяется в соответствии с требованиями ГОСТ 22536.0, ГОСТ 22536.1, ГОСТ 22536.2, ГОСТ 22536.3, ГОСТ 22536.4, ГОСТ 22536.5.

К3-2. Определение механических свойств (предела текучести, временного сопротивления разрыву, относительного удлинения, ударной вязкости) производится из проб, вырезанных из элементов металлоконструкций, подлежащих проверке.

К3-2.1. Наиболее приемлемым методом отбора металла для определения его механических свойств из листовых конструкций является вырезка заготовки в виде круга (блина) (рис. К3-1). Вырезка заготовки выполняется механическим путем (дрелью со специальной насадкой) или газовой резкой ацетиленовым или пропан-бутановым пламенем с обеспечением отсутствия пережога или перегрева вырезаемой заготовки. Из получаемой заготовки изготавливают два плоских образца 1 для определения предела текучести, временного сопротивления разрыву и относительного удлинения в соответствии с требованиями приложения 3 ГОСТ 1497 (тип 1 или 2).

Рис. К3-1

Из этой же заготовки вырезают также три образца 2 для определения ударной вязкости. Образцы вырезают в соответствии с требованиями ГОСТ 9454. Образцы испытывают при минимальной температуре эксплуатации крана.

К3-2.2. Отбор проб в трубчатых конструкциях (секции башен, верхний пояс секций стрел, несущие пояса оголовка) производится следующим образом: например, из трубы несущего пояса Ø 140×10 мм вырезается заготовка (рис. К3-2) с закруглениями диаметром 60 мм. Длина заготовки 120 мм.

Рис. К3-2

Из нижних несущих поясов стрелы вырезать стандартные заготовки металла для проверки механических свойств не допускается ввиду невозможности восстановления конструкции без снижения ее прочностных свойств.

К3-2.3. Из полученной заготовки размером 120×60 мм изготавливают (рис. К3-3) полосы шириной 16 мм (2 шт.) и шириной 9 мм (2 шт.). Из двух первых полос для определения предела текучести о., временного сопротивления σв и относительного удлинения δ изготавливают два образца на растяжение по ГОСТ 1497, прил. 2, черт. 5 тип «У», номер образца 5. Из двух других полос изготавливают три образца для определения ударной вязкости при температуре -40 °С (краны исполнения «У») или -60 °С (краны исполнения «ХЛ») согласно требованиям ГОСТ 9454, черт. 1, вид концентратора U, тип образца 7.

К3-2.4. Места вырезки заготовок должны быть восстановлены без снижения несущей способности конструкции с выполнением требований, записанных в п. К3-1.2 настоящего приложения.

Рис. К3-3

К3-2.5. В случае сложности или невозможности вырезки стандартных заготовок заданных размеров механические свойства металлоконструкций могут быть определены опытным методом без вырезки дополнительных проб по тому же образцу, вырезанному согласно сноске к п. К3-1 настоящего приложения.

Приложение Л3

Форма

Формат листа 210×297 мм

(пример заполнения)

Утверждаю

________________________________

(руководитель организации,
проводившей обследование крана)

________________________________

(подпись, Ф. И. О.)

«___» ________ 199__ г.

Акт обследования

1. Общие сведения по крану

Тип крана

Башенный КБк-160.2

Завод-изготовитель

«Северянин»

Заводской номер

158

Регистрационный номер

14027

Город (село и т.п.), где установлен кран

г. Усть-Ордынский

Объект, где установлен кран

Склад

Организация - владелец крана

АО «Стройтехника»

2. Сведения об организации, проводившей обследование

Наименование организации, проводившей обследование

АО «Стройсервис»

Номер лицензии Госгортехнадзора России

120-ХХ/ХХХ

Дата выдачи лицензии, срок действия

24.05.94 - 3 года

№ приказа на проведение данного обследования

№ 22 от 8.01.98

Комиссия провела (указать первичное или повторное) обследование

Первое, повторное

Обследование проведено в соответствии с требованиями

РД 10-112-96, часть 1;

РД 10-112-3-97

Номера учтенных экземпляров РД, указанных в предыдущей строке

17, 14

3. Паспортные данные по крану

Грузовой момент, тм, или грузоподъемность, т (ненужное зачеркнуть)

132

Дата изготовления крана

1984, март

Группа классификации (режима работы)

А4

Климатическое исполнение по ГОСТ 15150

VI

Может быть установлен в ветровом районе по ГОСТ 1451 или в помещении

I - III

Нижний и верхний пределы по температуре рабочего состояния

от -40 до +40 °С

Допустимая сейсмичность района установки

До 6 баллов

Возможность установки в пожароопасной среде категории

Не предусмотрена

Возможность установки во взрывоопасной

Не предусмотрена

Проводился ли капитальный ремонт

Да

4. Соответствие фактических условий использования крана паспортным данным

Соответствие по виду выполняемых работ

Не соответствует

Соответствие по группе классификации (режиму работы)

Соответствует

По нижнему и верхнему пределам температур места установки

Не соответствует

По ветровому району места установки

Соответствует

По сейсмичности зоны установки

Не соответствует

По характеристике среды (пожароопасная, взрывоопасная, агрессивная и т.п.)

Соответствует

По состоянию эксплуатационной документации

В паспорте отсутствует электросхема

По состоянию кранового пути

Отсутствует проект пути на ВМГ1

По функционированию системы ТОиР

Нет графика ТОиР

________

1ВМГ - вечномерзлые грунты.

5. Результаты обследования

Общее состояние крана

(исправное, неисправное, работоспособное или неработоспособное)

Работоспособное

Достижение предела по установленной группе классификации

Предел перейден

Необходимость выполнения оценки остаточного ресурса («Да» или «Нет»)

Да

Общее число дефектов (по ведомости дефектов)

16

В том числе

устранены при проведении данного обследования

10

требуют устранения до начала дальнейшей эксплуатации

-

должны быть устранены за срок, указанный в ведомости дефектов

5

должны быть устранены при очередном ТОиР

1

Масса груза при проведении статических испытаний, т

10,0

Масса груза при проведении динамических испытаний, т

8,8

Дефекты по результатам испытаний

Не обнаружены

6. Заключение комиссии

Кран допущен к дальнейшей эксплуатации на срок до (указать срок до следующего обследования)

Январь 2000 г.

Кран подлежит ремонту: полнокомплектному (ПКР), капитально-восстановительному (КВР) (поставить «+» или «-»)

+

(КВР - до января 2000 г.)

Кран подлежит списанию (поставить «+» или «-»)

-

7. Рекомендации по изменению паспортных данных и (или) уточнению условий использования

Уточнение параметров и условий использования крана

Грузовую характеристику снизить на 25 %

Разработать проект пути на ВМГ

Привести кран в соответствие с ВРД 22-28-25-95

Провести расчет на сейсмические нагрузки

Оценка остаточного ресурса (ОР)

Провести расчет ОР

Вниманию владельца крана!

1. За невыполнение рекомендаций настоящего Акта и неустранение замечаний, отмеченных в ведомости дефектов, комиссия, проводившая обследование, ответственности не несет.

2. Данный Акт является неотъемлемой частью паспорта крана.

Приложения:

1. Ведомость дефектов (передается владельцу крана и в СКТБ БК).

2. Справка о характере работ, выполняемых краном.

3. Выписка из паспорта об основных параметрах крана.

4. Копия приказа владельца крана о проведении обследования.

5. Акт о проведении статических и динамических испытаний.

6. Результаты проверки химического состава и механических свойств металла несущих элементов металлоконструкций (если проводились).

7. Заключение по результатам неразрушающего контроля (если проводился) с указанием вида контроля и мест, где это выполнялось.

8. Заключение о состоянии кранового пути.

Примечания: 1. Приложения 2 - 8 хранятся в архиве организации, проводившей обследование, и передаются владельцу крана, если это было предусмотрено договором.

2. При выполнении специализированной организацией оценки остаточного ресурса копия отчета и расчеты должны быть направлены в СКТБ БК.

Председатель комиссии:

____________________________________

(подпись, Ф. И. О)

Члены комиссии:

____________________________________

(подпись, Ф. И. О)

____________________________________

(подпись, Ф. И. О)





© 2013 Ёшкин Кот :-)
