ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ
ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ
И СООРУЖЕНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 21506-87



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТРОИТЕЛЬСТВУ И ИНВЕСТИЦИЯМ

Москва







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ
РЕБРИСТЫЕ ВЫСОТОЙ 300 мм
ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ

Технические условия

Reinforced concrete ribbed floor slabs
of 300 mm depth for buildings and structures.
Specifications

ГОСТ
21506-87

Дата введения 01.01.88

Настоящий стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты применяют:

для отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;

для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).

Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.

1.2. Основные параметры и размеры.

1.2.1. Форма и основные размеры плит должны соответствовать указанным на черт. 1 - 3 и в табл. 1.

1.2.2. Основные параметры плит должны соответствовать указанным:

в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурой сталью класса А - IIIв.

1.2.3. В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.2.4. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном приложении, содержат следующие обозначения основных характеристик плит:

первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);

вторая группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);

третья группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).

Пример условного обозначения (марки) плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:

П2-1АтV-2

То же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:

П1-3АIVЛ-Н

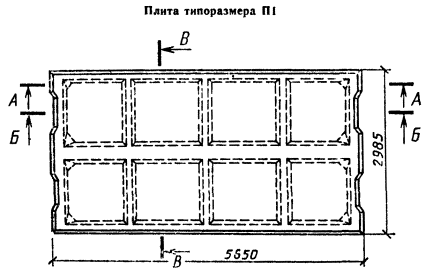

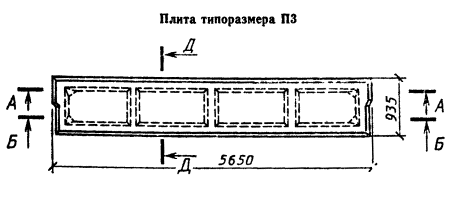

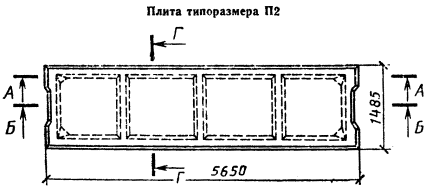

Черт. 1

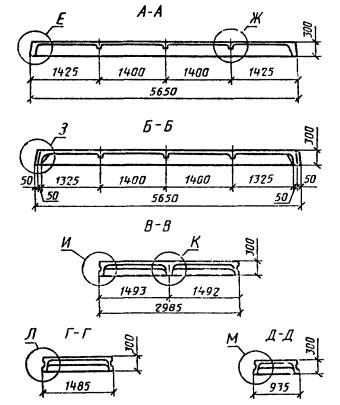

Черт. 2

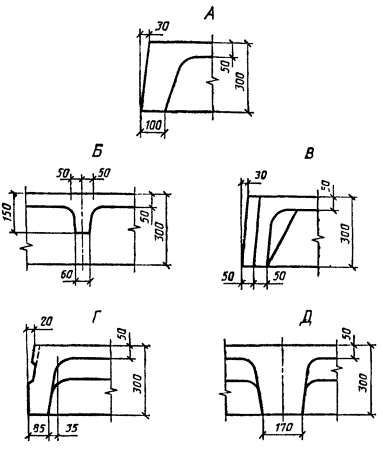

Черт. 3

Таблица 1

Типоразмер плиты

Основные размеры плиты, мм

Масса плиты (справочная), т

Назначение плиты

Длина

Ширина

П1

5650

2985

3,85 (3,08)

Рядовые

П2

5650

1485

1,90 (1,52)

Рядовые и межколонные

П3

5650

935

1,45 (1,16)

Межколонные пристенные

Примечание. Масса плиты приведена без скобок для тяжелого бетона средней плотности 2500 кг/м3, в скобках - для легкого бетона средней плотности 2000 кг/м3.


Таблица 2

Класс напрягаемой арматуры

Марка плиты

Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке

Напрягаемая арматура

Класс бетона по прочности на сжатие

Передаточная прочность бетона, МПа

Предварительное напряжение в арматуре до обжатия бетона

Расход материалов

в крайнем ребре

в среднем ребре

МПа

кгс/см2

Бетон, м3

Сталь, кг

Па

кгс/м2

Па

кгс/м2

Ат-V

П1-1АтV

4900

500

5880

600

1Ø12

2Ø12

В22,5

16

540

5500

1,54

100,0

П1-2АтV

7350

750

8820

900

1Ø14

2Ø14

112,0

П1-3АтV

9900

1010

11960

1220

1Ø16

2Ø16

В27,5

19

123,8

П1-4АтV

12750

1300

15390

1570

1Ø18

2Ø18

138,9

П1-5АтV

16180

1650

19410

1980

1Ø20

2Ø20

В30

21

149,3

П1-6АтV

19610

2000

23630

2410

1Ø22

2Ø22

184,9

П1-7AтV

24810

2530

29810

3040

1Ø25

2Ø25

В40

28

590

6000

204,5

П1-1АтVЛ

5190

530

6270

640

1Ø12

2Ø12

В22,5

16

540

5500

100,0

П1-2АтVЛ

7650

780

9210

940

1Ø14

2Ø14

112,0

П1-3АтVЛ

10290

1050

12350

1260

1Ø16

2Ø16

В27,5

19

123,8

П1-4АтVЛ

13140

1340

15780

1610

1Ø18

2Ø18

138,9

П1-5АтVЛ

16180

1650

19410

1980

1Ø20

2Ø20

В30

21

149,3

П1-6АтVЛ

19120

1950

22940

2340

1Ø22

2Ø22

184,9

П2-1АтV

4900

500

5880

600

1Ø12

-

В22,5

16

0,76

48,6

П2-1АтV-1

0,84

70,3

П2-1АтV-2

0,83

71,1

П2-1АтV-3

4900

500

5880

600

1Ø12

-

В22,5

16

0,79

78,6

П2-2AтV

7350

750

8820

900

1Ø14

-

0,76

54,2

П2-3АтV

9900

1010

11960

1220

1Ø16

-

В27,5

19

60,1

П2-4АтV

12750

1300

15390

1570

1Ø18

-

0,76

66,9

П2-5АтV

16180

1650

19410

1980

1Ø20



В30

21

72,1

П2-6АтV

19610

2000

23630

2410

1Ø22



87,1

П2-7АтV

24810

2530

29810

3040

1Ø25



В40

28

590

6000

96,9

П2-8АтV

26770

2730

32160

3280

2Ø20



640

6500

117,3

П2-1АтVЛ

5190

530

6270

640

1Ø12

-

В22,5

16

540

5500

48,6

П2-1АтVЛ-1

0,84

70,3

П2-1АтVЛ-2

0,83

71,1

П2-1АтVЛ-3

0,79

78,6

П2-2АтVЛ

7650

780

9210

940

1Ø14

-

0,76

54,2

П2-3АтVЛ

10290

1050

12350

1260

1Ø16

-

В27,5

19

60,1

П2-4АтVЛ

13140

1340

15780

1610

1Ø18

66,9

П2-5АтVЛ

16180

1650

19410

1980

1Ø20

-

В30

21

75,1

П2-6АтVЛ

19120

1950

22940

2340

1Ø22

87,1

П3-1АтV

6760

690

8140

830

1Ø12

-

В22,5

16

490

5000

0,58

54,6

П3-2АтV

10100

1030

12160

1240

1Ø14

-

В27,5

19

58,2

П3-3АтV

12940

1320

15590

1590

1Ø16

-

В30

21

62,4

П3-4АтV

16370

1670

19710

2010

1Ø18

540

5500

67,2

П3-5АтV

20590

2100

24810

2530

1Ø20

590

6000

78,7

П3-6АтV

25000

2550

30000

3060

1Ø22

640

6500

84,7

П3-1АтVЛ

6760

690

8140

830

1Ø12

-

В22,5

16

490

5000

54,6

П3-2АтVЛ

9800

1000

11760

1200

1Ø14

-

В27,5

19

540

5500

58,2

П3-3АтVЛ

12750

1300

15300

1560

1Ø16

-

В30

21

590

6000

62,4

П3-4АтVЛ

15200

1550

18340

1870

1Ø18

67,2

П3-5АтVЛ

19610

2000

23630

2410

1Ø20

640

6500

78,7

Ат-IVС

П1-1АтIVС

5290

540

6370

650

1Ø14

2Ø14

В20

14

340

3500

107,1

П1-2АтIVС

7450

760

8920

910

1Ø16

2Ø16

В22,5

16

340

3500

1,54

120,4

П1-3АтIVС

9610

980

11570

1180

1Ø18

2Ø18

133,4

П1-4АтIVС

11470

1170

13820

1410

1Ø20

2Ø20

В27,5

18

149,3

П1-5АтIVС

15100

1540

18140

1850

1Ø22

2Ø22

390

4000

161,3

П1-6АтIVС

18830

1920

22650

2310

1Ø25

2Ø25

В30

21

390

4000

204,5

П1-7АтIVС

21180

2160

25490

2600

2Ø20

4Ø20

В40

28

500

5100

228,5

П1-1АтIVСЛ

5490

560

6670

680

1Ø14

2Ø14

В20

14

340

3500

107,1

П1-2АтIVСЛ

7740

790

9310

950

1Ø16

2Ø16

В22,5

16

120,4

П1-3АтIVСЛ

9900

1010

11960

1220

1Ø18

2Ø18

133,4

П1-4АтIVСЛ

12450

1270

15000

1530

1Ø20

2Ø20

В27,5

19

390

4000

149,3

П1-5АтIVСЛ

14510

1480

17450

1780

1Ø22

2Ø22





161,3

П1-6Ат1VСЛ

20000

2040

24020

2450

1Ø25

2Ø25

В30

21

500

5100

204,5

П2-1АтIVС

5290

540

6370

650

1Ø14

-

В20

14

340

3500

0,76

52,2

П2-1АтIVС-1

0,84

73,9

П2-1АтIVС-2

0,83

74,7

П2-1АтIVС-3

0,79

82,2

П2-2AтIVС

7450

760

8920

910

1Ø16

-

В22,5

16

0,76

58,4

П2-3AтIVС

9610

980

11570

1180

1Ø18

-

64,9

П2-4АтIVС

12170

1240

13820

1410

1Ø20

-

В27,5

19

72,1

П2-5АтIVС

15100

1540

18140

1850

1Ø22

-





390

4000

78,1

П2-6АтIVС

18830

1920

22650

2310

1Ø25

-

В30

21

390

4000

96,9

П2-7АтIVС

21180

2160

26490

2600

2Ø20

-

В40

28

500

5100

108,9

П2-8АтIVС

26480

2700

31870

3250

2Ø22

-









129,3

П2-1АтIVСЛ

5490

560

6670

680

1Ø14

-

В20

14

340

3500

52,2

П2-1АтIVСЛ-1

0,84

73,9

П2-1АтIVСЛ-2

0,83

74,7

П2-1AтIVСЛ-3

0,79

82,2

П2-2АтIVСЛ

7740

790

9310

950

1Ø16

-

В22,5

16

340

3500

0,76

58,4

П2-3АтIVСЛ

9900

1010

11960

1220

1Ø18

64,9

П2-4АтIVСЛ

12450

1270

15000

1530

1Ø20

-

В27,5

19

390

4000

72,1

П2-5АтIVСЛ

14510

1480

17450

1780

1Ø22

78,1

П2-6АтIVСЛ

20000

2040

24020

2450

1Ø25

-

В30

21

500

5100

96,9

П3-1АтIVС

6670

680

8040

820

1Ø14

-

В22,5

16

340

3500

0,58

58,2

П3-2AтIVС

9120

930

10980

1120

1Ø16

62,4

П3-3АтIVС

13920

1420

16770

1710

1Ø18

-

В27,5

19

440

4500

67,2

П3-4АтIVС

16860

1720

20300

2070

1Ø20

-

В30

21

440

4500

72,4

П3-5AтIVС

19220

1960

23140

2360

1Ø22

84,7

П3-6AтIVС

25690

2620

30890

3150

1Ø25

500

5100

94,5

П3-1AтIVСЛ

6760

690

8140

830

1Ø14

-

В22,5

16

340

3500

58,2

П3-2AтIVСЛ

8330

850

10000

1020

1Ø16

62,4

П3-3AтIVСЛ

13140

1340

15780

1610

1Ø18

-

В27,5

19

500

5100

67,2

П3-4AтIVСЛ

15690

1600

18920

1930

1Ø20

-

В30

21

72,4

П3-5AтIVСЛ

18140

1850

21770

2220

1Ø22

84,7

П3-6AтIVСЛ

22360

2280

26870

2740

1Ø25

94,5

Таблица 3

Класс напрягаемой арматуры

Марка плиты

Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке

Напрягаемая арматура

Класс бетона по прочности на сжатие

Передаточная прочность бетона, МПа

Предварительное напряжение в арматуре до обжатия бетона

Расход материалов

в крайнем ребре

в среднем ребре

МПа

кгс/см2

Бетон, м3

Сталь, кг

Па

кгс/м2

Па

кгс/м2

Ат-VCK

П1-1АтVCK

3820

390

4600

470

1Ø12

2Ø22

В27,5

19

590

6000

1,54

100,0

П1-2АтVCK

5780

590

6960

710

1Ø14

2Ø14

640

6000

112,0

П1-3АтVСК

7450

760

9020

920

1Ø16

2Ø16

В27,5

19

640

6500

123,8

П1-4АтVСК

10000

1020

12060

1230

1Ø18

2Ø18

В30

21

138,9

П1-5АтVСК

12650

1290

15200

1550

1Ø20

2Ø20

149,3

П1-6АтVСК

15100

1540

18140

1850

1Ø22

2Ø22

В40

28

184,9

П1-7АтVСК

16280

1660

19610

2000

1Ø25

2Ø26

204,5

П1-1АтVСКЛ

4210

430

5090

520

1Ø12

2Ø12

В27,5

19

590

6000

100,0

П1-2АтVСКЛ

5980

610

7250

740

1Ø14

2Ø14

640

6500

112,0

П1-3АтVСКЛ

7750

790

9310

950

1Ø16

2Ø16

123,8

П1-4АтVСКЛ

10000

1020

12060

1230

1Ø18

2Ø18

В30

21

138,9

П1-5АтVСКЛ

12650

1290

15200

1550

1Ø20

2Ø20

149,3

П2-1АтVСК

3820

390

4600

470

1Ø12

-

В27,5

19

590

6000

0,76

48,6

П2-1АтVСК-1

084

70,3

П2-1A1VСК-2

0,83

71,1

П2-1АтVСК-3

0,79

78,6

П2-2АтVСК

5780

590

6960

710

1Ø14

-

640

6500

0,76

54,2

П2-3АтVCK

7450

760

9020

920

1Ø16

-

В27,5

19

60,1

П2-4АтVCK

10000

1020

12060

1230

1Ø18

-

В30

21

66,9

П2-5АтVCK

12650

1290

15200

1550

1Ø20

-

72,1

П2-6АтVCK

15100

1540

18140

1850

1Ø22

-

В40

28

87,1

П2-7АтVCK

16280

1660

19610

2000

1Ø25

-

96,9

П2-8АтVCK

19610

2000

23530

2400

2Ø20

-

32

117,3

П2-1АтVCKЛ

4210

430

5090

520

1Ø12

-

В27,5

19

590

6000

48,6

П2-1АтVCKЛ-1

70,3

П2-1АтVCKЛ-2

71,1

П2-1АтVCKЛ-3

78,6

П2-2АтVCKЛ

5980

610

7250

740

1Ø14

-

640

6500

54,2

П2-3АтVCKЛ

7750

790

9310

950

1Ø16

-

60,1

П2-4АтVCKЛ

10000

1020

12060

1230

1Ø18

-

В30

21

66,9

П2-5АтVCKЛ

12650

1290

15200

1550

1Ø20

-

72,1

П3-1АтVCK

3920

400

4700

480

1Ø12

-

В22,5

16

0,58

54,6

П3-2АтVCK

6860

700

8330

850

1Ø14

-

В27,5

19

58,2

П3-3АтVСК

10590

1080

12740

1300

1Ø16

-

В30

21

62,4

П3-4АтVСК

15300

1560

18430

1880

1Ø18

-

67,2

П3-5АтVСК

19120

1950

23040

2350

1Ø20

-

78,7

П3-1АтVСКЛ

4120

420

5000

510

1Ø12

-

В22,5

16

54,6

П3-2АтVСКЛ

6860

700

8330

850

1Ø14

-

В27,5

19

58,2

П3-3АтVСКЛ

10590

1080

12740

1300

1Ø16

-

В30

21

62,4

П3-4АтVСКЛ

14700

1500

17650

1800

1Ø18

-

67,2

A-IV

П1-1АIV

4020

410

4900

500

1Ø14

2Ø14

В20

14

500

5100

1,54

107,1

П1-2АIV

5780

590

6960

710

1Ø16

2Ø16

В22,5

16

120,4

П1-3AIV

7940

810

9610

980

1Ø18

2Ø18

В30

21

133,4

П1-4АIV

10100

1030

12160

1240

1Ø20

2Ø20

149,3

П1-5АIV

12550

1280

15100

1540

1Ø22

2Ø22

161,3

П1-6АIV

16370

1670

19710

2010

1Ø25

2Ø25

204,5

П1-7АIV

17650

1800

21180

2160

2Ø20

4Ø20

В40

28

228,5

П1-1AIVЛ

4410

450

5290

540

1Ø14

2Ø14

В20

14

107,1

П1-2АIVЛ

5880

600

7150

730

1Ø16

2Ø16

В22,5

16

120,4

П1-3АIVЛ

8330

850

10000

1020

1Ø18

2Ø18

В30

21

133,4

П1-4АIVЛ

10290

1050

12450

1270

1Ø20

2Ø20

149,3

П1-5АIVЛ

12840

1310

15490

1580

1Ø22

2Ø22

161,3

П1-6АIVЛ

15490

1580

18630

1900

1Ø25

2Ø25

204,5

П2-1АIV

4020

410

4900

500

1Ø14

-

В20

14

0,76

52,2

П2-1АIV-1

0,84

73,9

П2-1АIV-2

0,83

74,7

П2-1АIV-3

0,79

82,2

П2-2АIV

5780

590

6960

710

1Ø16

-

В22,5

16

0,76

58,4

П2-3АIV

7940

810

9610

980

1Ø18

-

В30

21

64,9

П2-4АIV

10100

1030

12160

1240

1Ø20

-

72,1

П2-5АIV

12550

1280

15100

1540

1Ø22

-

78,1

П2-6АIV

16370

1670

19710

2010

1Ø25

-

96,9

П2-7АIV

17650

1800

21180

2160

2Ø20

-

В40

28

108,9

П2-1AIVЛ

4410

450

5290

540

1Ø14

-

В20

14

52,2

П2-1AIVЛ-1

0,84

73,9

П2-1АIVЛ-2

0,83

74,7

П2-1АIVЛ-3

0,79

82,2

П2-2АIVЛ

5880

600

7150

730

1Ø16

-

В22,5

16

0,76

58,4

П2-3AIVЛ

8330

850

10000

1020

1Ø18

-

В30

21

64,9

П2-4АIVЛ

10290

1050

12450

1270

1Ø20

-

72,1

П2-5АIVЛ

12840

1310

15490

1580

1Ø22

-

78,1

П2-6АIVЛ

15400

1580

18630

1900

1Ø25

-

96,9

П3-1AIV

5100

520

6170

630

1Ø14

-

В27,5

19

0,58

58,2

П3-2АIV

8330

850

10000

1020

1Ø16

-

62,4

П3-3AIV

12650

1290

15200

1550

1Ø18

-

В30

21

67,2

П3-4АIV

15780

1610

19020

1940

1Ø20

-

72,4

П3-5АIV

18630

1900

22450

2290

1Ø22

-

84,7

П3-1AIVЛ

5390

550

6570

670

1Ø14

-

В27,5

19

58,2

П3-2АIVЛ

8330

850

10000

1020

1Ø16

62,4

П3-3АIVЛ

12550

1280

15100

1540

1Ø18

-

В30

21

67,2

П3-4АIVЛ

15690

1600

18820

1920

1Ø20

-

72,4

Примечания к табл. 2 и 3:

1. В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23.009-78.

2. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, A-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVС на А-IV, А-IV на Ат-IVК.

3. Нагрузки определены без .учета веса плиты и при коэффициенте надежности по назначению gn = 1,0.

4. В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.

5. Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.


1.3. Характеристики.

1.3.1. Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.

1.3.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по отклонениям толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления плит.

1.3.3. Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/м3 по ГОСТ 26633-91 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/м3 включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.5. Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.

При поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85 % класса бетона по прочности на сжатие.

1.3.6. Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.

Показатели проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85 и указанным в заказе на изготовление плит.

1.3.7. Для армирования плит следует применять арматурную сталь следующих видов и классов:

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VСК и Ат-IVК, горячекатаную стержневую класса А-IV;

в качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

Допускается в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса A-III упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.

1.3.8. Арматурная сталь должна удовлетворять требованиям:

термомеханически упрочненная арматурная сталь классов Ат-V, Ат-VСК, Ат-IVК и Ат-IIIС - ГОСТ 10884-81;

стержневая горячекатаная арматурная сталь классов А-V, A-IV и А-III - ГОСТ 5781-82;

арматурная проволока класса Вр-I - ГОСТ 6727-80.

1.3.9. Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.

1.3.10. Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны, соответствовать указанным в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10 %.

1.3.11. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.

Таблица 4

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина плиты

±10

Ширина плиты:



935

±4

1485

±5

2985

±8

Высота плиты

±5

Толщина полки, размеры ребер

-3, +5

Размер, определяющий положение проемов, отверстий и вырезов

5

Размер, определяющий положение закладных изделий в плоскости плиты:



опорные изделия

5

дополнительные изделия

10

из плоскости плиты

3

Отклонение от прямолинейности профиля наружных боковых поверхностей плит:





на заданной длине 1000

-

3

на всей длине

-

8

Отклонение от плоскости нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты

-

10

Отклонение от равенства диагоналей верхней плоскости плиты

-

16

1.3.12. Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.

Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:

А6 - на лицевой поверхности плиты;

А7 - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).

1.3.13. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных в верхней зоне продольных, ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;

поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

1.4. Маркировка.

1.4.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.

2. ПРИЕМКА.

2.1. Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.

2.2. Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:

по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

2.3. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

2.4. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).

3. МЕТОДЫ КОНТРОЛЯ.

3.1. Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

Значения контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:

в табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.

3.2. Прочность бетона плит следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-88, а также другими методами, предусмотренными стандартами на методы испытания бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

3.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

3.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 - ГОСТ 13015.3-81, ГОСТ 13015.4-84.

3.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.

4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

4.2. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3. Высота штабеля плит не должна превышать 2,5 м.

4.4. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.

4.5. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.


Таблица 5

Марка плиты

Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс×м2), при

Контрольные равномерно распределенные нагрузки Рпр, Па (кгс/м2), контрольные прогибы fк, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут

14

28

100

С = 1,40

С = 1,6

Рпр

fк

Рпр

fк

Рпр

fк

П1-1АтV

9220

(940)

10890

(1110)

5030

(513)

0,83

0,51

5100

(520)

0,83

0,50

4900

(500)

0,84

0,47

П1-2АтV

13340

(1360)

15600

(1590)

7680

(783)

1,28

0,66

7680

(783)

1,26

0,63

7350

(750)

1,25

0,58

П1-3АтV

17600

(1796)

20500

(2089)

10450

(1066)

1,56

0,76

10330

(1053)

1,52

0,72

9900

(1010)

1,50

0,66

П1-4АтV

22400

(2284)

25950

(2646)

13820

(1409)

1,99

0,93

13600

(1387)

1,93

0,85

12750

(1300)

1,82

0,74

П1-5АтV

28160

(2872)

32540

(3318)

17880

(1823)

2,3

1,04

17450

(1780)

2,2

0,94

16180

(1650)

2,10

0,81

П1-6АтV

33900

(3460)

39130

(3990)

22440

(2288)

2,94

1,27

21580

(2201)

2,75

1,12

19610

(2000)

2,51

0,87

П1-7АтV

43150

(4400)

49670

(5065)

28840

(2941)

3,73

1,51

27470

(2301)

3,47

1,31

24810

(2530)

3,11

1,00

П1-1АтVЛ

9500

(970)

11150

(1137)

5420

(553)

1,00

0,59

5420

(553)

1,0

0,58

5190

(530)

1,0

0,55

П1-2АтVЛ

13630

(1390)

15860

(1617)

8120

(828)

1,55

0,79

8040

(820)

1,53

0,76

7650

(780)

1,51

0,71

П1-3АтVЛ

17890

(1824)

20950

(2136)

11200

(1140)

1,90

0,94

10980

(1120)

1,85

0,90

10290

(1050)

1,76

0,81

П1-4АтVЛ

22860

(2331)

26400

(2692)

14600

(1489)

2,39

1,12

14180

(1446)

2,31

1,09

13140

(1340)

2,12

0,92

П1-5АтVЛ

27970

(2852)

32200

(3288)

17650

(1800)

2,62

1,22

17130

(1747)

2,50

1,14

16180

(1650)

2,30

0,99

П1-6АтVЛ

32900

(3356)

37900

(3864)

21900

(2234)

3,23

1,42

21240

(2166)

3,06

1,27

19120

(1950)

2,72

1,00

П2-1АтV

П2-1АтV-1

П2-1АтV-2

П2-1АтV-3

9220

(940)

10890

(1110)

5030

(513)

0,83

0,51

5100

(520)

0,83

0,50

4900

(500)

0,84

0,47

П2-2АтV

13340

(1360)

15600

(1590)

7680

(783)

1,28

0,66

7680

(783)

1,26

0,63

7350

(750)

1,25

0,58

П2-3АтV

17600

(1796)

20500

(2089)

10450

(1066)

1,56

0,76

10330

(1053)

1,52

0,72

9900

(1010)

1,50

0,66

П2-4АтV

22400

(2284)

25950

(2646)

13820

(1409)

1,99

0,93

13600

(1387)

1,93

0,85

12750

(1300)

1,82

0,74

П2-5АтV

28160

(2872)

32540

(3318)

17880

(1823)

2,3

1,04

17450

(1780)

2,2

0,94

16180

(1650)

2,10

0,81

П2-6АтV

33900

(3460)

39130

(3990)

22440

(2288)

2,94

1,27

21580

(2201)

2,75

1,12

19610

(2000)

2,51

0,87

П2-7АтV

43150

(4400)

49670

(5065)

28840

(2941)

3,73

1,51

27470

(2801)

3,47

1,31

24810

(2530)

3,11

1,00

П2-8АтV

45900

(4686)

52900

(5391)

30500

(3106)

3,57

1,54

29200

(2980)

3,40

1,32

26770

(2730)

3,26

1,01

П2-1АтVЛ

П2-1АтVЛ-1

П2-1АтVЛ-2

П2-1АтVЛ-3

9500

(970)

11150

(1137)

5420

(553)

1,00

0,59

5420

(553)

1,00

0,58

5190

(530)

1,0

0,55

П2-2АтVЛ

13630

(1390)

15860

(1617)

8120

(828)

1,55

0,79

8040

(820)

1,53

0,76

7650

(780)

1,51

0,71

П2-3АтVЛ

17890

(1824)

20950

(2136)

11200

(1140)

1,90

0,94

10980

(1120)

1,85

0,90

10290

(1050)

1,76

0,81

П2-4АтVЛ

22860

(2331)

26400

(2692)

14600

(1489)

2,39

1,12

14180

(1446)

2,31

1,09

13140

(1340)

2,12

0,92

П2-5АтVЛ

27970

(2852)

32200

(3288)

17650

(1800)

2,62

1,22

17130

(1747)

2,50

1,14

16180

(1650)

2,30

0,99

П2-6АтVЛ

32900

(3356)

37900

(3864)

21900

(2234)

3,23

1,42

21240

(2166)

3,06

1,27

19120

(1950)

2,72

1,00

П3-1АтV

18010

(1836)

21000

(2141)

10930

(1115)

1,51

0,93

10840

(1105)

1,50

0,91

10020

(1022)

1,45

0,87

П3-2АтV

23470

(2393)

27240

(2778)

14650

(1494)

1,78

1,06

14350

(1463)

1,73

1,02

13280

(1354)

1,65

0,95

П3-3АтV

28200

(2876)

32660

(3330)

17860

(1821)

1,85

1,09

17440

(1778)

1,79

1,03

16090

(1641)

1,69

0,95

П3-4АтV

34210

(3488)

39510

(4029)

22290

(2273)

2,04

1,17

21570

(2200)

1,94

1,08

19660

(2005)

1,80

0,96

П3-5АтV

44340

(4521)

51090

(5210)

29630

(3021)

2,68

1,36

28180

(2894)

2,52

1,19

25690

(2620)

2,30

0,94

П3-бАтV

48560

(4952)

55930

(5703)

33126

(3378)

3,18

1,53

31590

(3221)

3,00

1,33

28210

(2877)

2,69

1,01

П3-1АтVЛ

17750

(1810)

20610

(2102)

11140

(1136)

1,65

1,05

11040

(1126)

1,63

1,02

10020

(1022)

1,54

0,96

П3-2АтVЛ

22840

(2329)

25780

(2629)

14650

(1494)

1,81

1,11

14350

(1463)

1,75

1,07

13050

(1331)

1,64

0,98

П3-3АтVЛ

27800

(2835)

32100

(3273)

18060

(1842)

1,87

1,13

17540

(1789)

1,80

1,07

16000

(1632)

1,66

0,96

П3-4АтVЛ

32030

(3266)

36930

(3766)

21150

(2157)

2,07

1,20

20440

(2084)

1,97

1,12

18520

(1889)

1,80

0,97

П3-5АтVЛ

39480

(4026)

45450

(4635)

26630

(2715)

2,67

1,37

25600

(2610)

2,52

1,22

22960

(2341)

2,27

0,96

П1-1АтIVС

9430

(962)

11630

(1186)

5620

(573)

1,29

0,72

5550

(566)

1,29

0,71

5290

(540)

1,29

0,69

П1-2АтIVС

12930

(1318)

15780

(1609)

8040

(820)

1,53

0,80

7970

(713)

1,51

0,78

7450

(760)

1,48

0,74

П1-3АтIVС

16430

(1675)

19920

(2031)

10450

(1066)

1,84

0,94

10260

(1046)

1,81

0,90

9610

(980)

1,74

0,83

П1-4АтIVС

20550

(2096)

24800

(2530)

13470

(1374)

2,07

1,05

13170

(1343)

2,0

0,99

11470

(1170)

1,9

0,9

П1-5АтIVС

25320

(2582)

30460

(3106)

18440

(1880)

2,28

1,10

17850

(1820)

2,16

1,00

15100

(1540)

1,97

0,85

П1-6АтIVС

32630

(3327)

39130

(3990)

23110

(2357)

2,68

1,28

22190

(2263)

2,51

1,14

18830

(1920)

2,25

0,93

П1-7АтIVС

35170

(3586)

42140

(1297)

24250

(2473)

2,47

1,09

23200

(2366)

2,31

0,92

21180

(2160)

2,12

0,67

П1-1АтIVСЛ

9090

(927)

11720

(1195)

5940

(606)

1,41

0,79

5820

(593)

1,39

0,77

5490

(560)

1,37

0,73

П1-2AтIVСЛ

13230

(1349)

16040

(1636)

8460

(863)

1,73

0,93

8320

(848)

1,71

0,91

7740

(790)

1,66

0,85

П1-3AтIVСЛ

16730

(1706)

20190

(2059)

10980

(1120)

2,13

1,11

10790

(1100)

2,08

1,07

9900

(1010)

1,97

0,98

П1-4AтIVСЛ

20860

(2127)

25090

(2558)

13980

(1426)

2,20

1,12

13590

(1386)

2,11

1,05

12450

(1270)

1,96

0,94

П1-5AтIVСЛ

24190

(2467)

29040

(2961)

16740

(1707)

2,43

1,21

16080

(1640)

2,29

1,12

14510

(1480)

2,06

0,95

П1-6АтIVСЛ

33090

(3374)

39580

(4036)

23560

(2402)

3,37

1,37

22600

(2306)

2,84

1,20

20000

(2040)

2,40

0,88

П2-1АтIVС

П2-1АтIVС-1

П2-1АтIVС-2

П2-1AтIVС-3

9430

(962)

11630

(1186)

5620

(573)

1,29

0,72

5550

(566)

1,29

0,71

5290

(540)

1,29

0,69

П2-2АтIVС

12930

(1318)

15780

(1609)

8040

(820)

1,53

0,80

7970

(813)

1,51

0,78

7450

(760)

1,48

0,74

П2-3АтIVС

16430

(1675)

19920

(2031)

10450

(1066)

1,84

0,94

10260

(1046)

1,81

0,90

9610

(980)

1,74

0,83

П2-4АтIVС

20550

(2096)

24800

(2530)

13470

(1374)

2,07

1,05

13170

(1343)

2,0

0,99

12170

(1240)

1,9

0,9

П2-5АтIVС

25320

(2582)

30460

(3106)

18440

(1880)

2,28

1,10

17850

(1820)

2,16

1,00

15100

(1540)

1,97

0,85

П2-6АтIVС

32630

(3327)

39130

(3990)

23110

(2357)

2,68

1,28

22190

(2263)

1,51

1,14

18830

(1920)

2,25

0,93

П2-7АтIVС

35170

(3586)

42140

(4297)

24250

(2473)

2,47

1,09

23200

(2366)

2,31

0,92

21180

(2160)

2,12

0,67

П2-8АтIVC

43750

(4461)

52310

(5334)

31830

(3246)

3,55

1,52

30000

(3060)

3,38

1,29

26480

(2700)

3,0

0,92

П2-1АтIVСЛ

П2-1АтIVСЛ-1

П2-1АтIVСЛ-2

П2-1АтIVСЛ-3

9090

(927)

11720

(1195)

5940

(606)

1,41

0,79

5820

(593)

1,39

0,77

5490

(560)

1,37

0,73

П2-2АтIVСЛ

13230

(1349)

16040

(1636)

8460

(863)

1,73

0,93

8320

(848)

1,71

0,91

7740

(790)

1,66

0,85

П2-3AтIVСЛ

16730

(1706)

20190

(2059)

10980

(1120)

2,13

1,11

10790

(1100)

2,08

1,07

9900

(1010)

1,97

0,98

П2-4АтIVСЛ

20860

(2127)

25090

(2558)

13980

(1426)

2,20

1,12

13590

(1386)

2,11

1,05

12450

(1270)

1,96

0,94

П2-5АтIVСЛ

24190

(2467)

29040

(2961)

16740

(1707)

2,43

1,21

16080

(1640)

2,29

1,12

14510

(1480)

2,06

0,95

П2-6АтIVСЛ

33090

(3374)

39580

(4036)

23560

(2402)

3,37

1,37

22600

(2306)

2,84

1,20

20000

(2040)

2,40

0,88

П3-1АтIVС

17080

(1742)

20790

(2120)

10930

(1115)

1,44

0,92

10840

(1105)

1,42

0,9

9910

(1011)

1,36

0,85

П3-2АтIVС

21060

(2148)

25520

(2602)

13930

(1421)

1,71

1,05

13620

(1389)

1,66

1,01

12380

(1262)

1,56

0,93

П3-3АтIVС

28850

(2942)

34740

(3543)

19710

(2010)

1,97

1,16

19250

(1963)

1,88

1,08

17180

(1752)

1,74

0,96

П3-4АтIVС

33600

(3426)

40360

(4116)

23110

(2357)

2,03

1,19

22290

(2273)

1,92

1,10

20100

(2050)

1,77

0,97

П3-5АтIVС

37500

(3824)

44990

(4588)

26420

(2694)

2,19

1,26

25230

(2578)

2,05

1,14

22520

(2296)

1,85

0,97

П3-6АтIVC

47970

(4892)

57400

(5853)

35090

(3578)

3,11

1,57

33130

(3378)

2,87

1,35

28980

(2955)

2,52

1,01

П3-1АтIVСЛ

16960

(1729)

20530

(2093)

11350

(1157)

1,61

1,05

11140

(1136)

1,58

1,03

9970

(1017)

1,47

0,95

П3-2АтIVСЛ

21020

(2143)

25340

(2584)

13420

(1368)

1,73

1,11

13000

(1326)

1,67

1,06

12480

(1273)

1,53

0,96

П3-3АтIVСЛ

32870

(3352)

32870

(3352)

19190

(1957)

1,98

1,19

18370

(1873)

1,87

1,11

16410

(1673)

1,69

0,97

П3-4АтIVСЛ

31560

(3218)

37820

(3857)

22080

(2252)

2,07

1,23

21260

(2168)

1,96

1,13

18980

(1936)

1,77

0,97

П3-5АтIVСЛ

35370

(3607)

42350

(4318)

25280

(2578)

2,29

1,31

24150

(2463)

2,15

1,19

21340

(2176)

1,91

0,97

П3-6АтIVСЛ

42270

(4310)

50520

(5152)

31070

(3168)

3,01

1,56

29310

(2989)

2,80

1,36

25590

(2610)

2,43

1,01

Таблица 6

Марка плиты

Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м2), при

Контрольные равномерно распределенные нагрузки Рпр, Па (кгс/м2), контрольные прогибы fк, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.

14

28

100

С = 1,4

С = 1,6

Рпр

fк

Рпр

fк

Рпр

fк

П1-1АтVСК

7400

(755)

8810

(898)

3900

(400)

0,34

0,22

3900

(400)

0,32

0,20

3820

(390)

0,32

0,17

П1-2АтVСК

10700

(1091)

12600

(1282)

5980

(610)

0,50

0,24

5980

(610)

0,49

0,23

5780

(590)

0,47

0,17

П1-3АтVСК

13500

(1376)

15780

(1609)

7970

(813)

0,69

0,30

7900

(807)

0,65

0,25

7450

(760)

0,62

0,18

П1-4АтVСК

17800

(1813)

20700

(2108)

10860

(1107)

0,88

0,36

10650

(1086)

0,82

0,29

10000

(1020)

0,82

0,18

П1-5АтVСК

22230

(2267)

25750

(2626)

13990

(1427)

1,41

0,41

13590

(1386)

1,32

0,31

12650

(1290)

1,23

0,14

П1-6АтVСК

26350

(2687)

30500

(3106)

17400

(1733)

1,50

0,48

16400

(1673)

1,31

0,36

15100

(1540)

1,12

0,17

П1-7АтVСК

28320

(2888)

32700

(3337)

18900

(1926)

1,96

0,53

18000

(1840)

1,73

0,37

16280

(1660)

1,35

0,14

П1-1АтVСКЛ

7860

(802)

9270

(945)

4380

(447)

0,50

0,31

4380

(447)

0,49

0,29

4210

(430)

0,47

0,26

П1-2АтVСКЛ

10900

(1112)

12660

(1291)

6340

(647)

0,71

0,37

6280

(640)

0,68

0,33

5980

(610)

0,65

0,28

П1-3АтVСКЛ

13800

(1407)

16000

(1636)

8370

(853)

0,93

0,42

8240

(840)

0,89

0,38

7750

(790)

0,84

0,30

П1-4АтVСКЛ

17600

(1793)

20400

(2076)

10900

(1113)

1,16

0,49

10720

(1093)

1,11

0,43

10000

(1020)

1,04

0,33

П1-5АтVСКЛ

21980

(2241)

25500

(2596)

14250

(1453)

1,51

0,54

13800

(1406)

1,38

0,43

12650

(1290)

1,21

0,21

П2-1АтVCK

П2-1АтVCK-1

П2-1АтVCK-2

П2-1АтVCK-3

7400

(755)

8800

(898)

3900

(400)

0,34

0,22

3900

(400)

0,32

0,20

3820

(390)

0,32

0,17

П2-2АтVCK

10700

(1091)

12600

(1282)

5980

(610)

0,50

0,24

5980

(610)

0,49

0,23

5780

(590)

0,47

0,17

П2-3АтVCK

13500

(1376)

15780

(1609)

7970

(813)

0,69

0,30

7900

(807)

0,65

0,25

7450

(760)

0,62

0,18

П2-4АтVCK

17800

(1813)

20700

(2108)

10860

(1107)

0,88

0,36

10650

(1086)

0,82

0,29

10000

(1020)

0,82

0,18

П2-5АтVCK

22230

(2267)

25750

(2626)

13990

(1427)

1,41

0,41

13590

(1386)

1,32

0,31

12650

(1290)

1,23

0,14

П2-6АтVCK

26350

(2687)

30500

(3106)

17400

(1733)

1,50

0,48

16400

(1673)

1,31

0,36

15100

(1540)

1,12

0,17

П2-7АтVСК

28320

(2888)

22300

(2273)

18900

(1926)

1,29

0,53

18000

(1840)

1,73

0,37

16280

(1660)

1,35

0,14

П2-8АтVСК

33900

(3460)

39130

(3990)

22300

(2273)

2,23

0,72

21380

(2180)

2,16

0,55

19610

(2000)

1,99

0,30

П2-1АтVСКЛ

П2-1АтVСКЛ-1

П2-1АтVСКЛ-2

П2-1АтVСКЛ-3

7860

(802)

9270

(945)

4380

(447)

0,50

0,31

4380

(447)

0,49

0,29

4210

(430)

0,47

0,26

П2-2АтVСКЛ

10800

(1112)

12660

(1291)

6340

(647)

0,71

0,37

6280

(640)

0,68

0,33

5980

(610)

0,65

0,28

П2-3АтVСКЛ

13800

(1407)

16000

(1636)

8370

(853)

0,93

0,42

8240

(840)

0,89

0,38

7750

(790)

0,84

0,30

П2-4АтVСКЛ

17600

(1793)

20400

(2076)

10900

(1113)

1,16

0,49

10720

(1093)

1,11

0,43

10000

(1020)

1,04

0,33

П2-5АтVCKЛ

21980

(2241)

25500

(2596)

14250

(1453)

1,51

0,54

13800

(1406)

1,38

0,43

12650

(1290)

1,21

0,21

П3-1АтVCK

13120

(1338)

15420

(1572)

7740

(789)

0,61

0,41

7630

(778)

0,59

0,39

7110

(725)

0,57

0,35

П3-2АтVCK

18750

(1912)

21850

(2228)

11550

(1178)

0,88

0,54

11350

(1157)

0,84

0,50

10460

(1067)

0,80

0,44

П3-3АтVCK

25150

(2565)

29170

(2975)

15900

(1621)

1,19

0,69

15470

(1578)

1,13

0,63

14280

(1456)

1,06

0,55

П3-4АтVCK

32410

(3305)

37460

(3820)

21050

(2147)

1,63

0,89

20330

(2073)

1,54

0,80

18590

(1896)

1,43

0,68

П3-5АтVCK

38860

(3963)

44840

(4572)

25800

(2631)

2,14

1,05

24870

(2536)

2,00

0,90

22440

(2288)

1,83

0,68

П3-1АтVСКЛ

13280

(1354)

15500

(1581)

8260

(842)

0,78

0,51

8050

(821)

0,74

0,48

7350

(750)

0,70

0,43

П3-2АтVСКЛ

18510

(1887)

21480

(2190)

11770

(1200)

1,07

0,66

11450

(1168)

1,02

0,62

10470

(1068)

0,96

0,55

П3-3АтVСКЛ

24810

(2530)

28680

(2925)

15990

(1631)

1,43

0,84

15550

(1586)

1,36

0,79

14220

(1450)

1,26

0,7

П3-4АтVСКЛ

31900

(3253)

36790

(3752)

21050

(2147)

1,96

1,11

20330

(2073)

1,86

1,02

18450

(1881)

1,70

0,88

П1-1АIV

7360

(751)

9190

(937)

4250

(433)

0,42

0,24

4250

(443)

0,40

0,20

4020

(410)

0,39

0,15

П1-2АIV

10230

(1043)

12600

(1283)

6210

(633)

0,57

0,28

6140

(626)

0,54

0,24

5780

(590)

0,51

0,18

П1-3АIV

13720

(1399)

16720

(1705)

8720

(889)

0,71

0,32

8560

(873)

0,67

0,28

7940

(810)

0,64

0,22

П1-4АIV

17220

(1756)

20860

(2127)

11200

(1140)

0,94

0,38

10900

(1113)

0,88

0,32

10100

(1030)

0,82

0,24

П1-5АIV

21190

(2161)

25600

(2607)

14300

(1451)

1,22

0,46

13820

(1409)

1,11

0,37

12550

(1280)

0,99

0,23

П1-6АIV

27380

(2792)

32900

(3356)

18690

(1906)

1,74

0,58

17910

(1826)

1,62

0,45

16370

(1670)

1,48

0,24

П1-7АIV

31190

(3181)

37400

(3817)

21440

(2186)

2,01

0,82

20530

(2093)

1,87

0,67

17650

(1800)

1,71

0,44

П1-1АIVЛ

7840

(799)

9650

(984)

4830

(493)

0,59

0,32

4710

(480)

0,56

0,28

4410

(450)

0,52

0,22

П1-2АIVЛ

10220

(1042)

12500

(1272)

6470

(660)

0,75

0,37

6340

(646)

0,71

0,33

5880

(600)

0,67

0,26

П1-3АIVЛ

14190

(1447)

17180

(1752)

9020

(920)

0,94

0,47

8800

(900)

0,90

0,43

8330

(850)

0,87

0,34

П1-4АIVЛ

17370

(1771)

20950

(2136)

11400

(1166)

1,24

0,52

11180

(1140)

1,18

0,47

10290

(1050)

1,09

0,37

П1-5АIVЛ

21500

(2192)

25840

(2635)

14500

(1479)

1,60

0,67

13950

(1422)

1,51

0,58

12840

(1310)

1,38

0,44

П1-6АIVЛ

25800

(2629)

30920

(3153)

18170

(1853)

2,36

0,82

17400

(1773)

2,20

0,67

15490

(1580)

1,96

0,41

П2-1AIV

П2-1АIV-1

П2-1АIV-2

П2-1АIV-3

7360

(751)

9190

(937)

4250

(433)

0,42

0,24

4250

(443)

0,40

0,20

4020

(410)

0,39

0,15

П2-2АIV

10230

(1043)

12600

(1283)

6210

(633)

0,57

0,28

6140

(626)

0,54

0,24

5780

(590)

0,51

0,18

П2-3AIV

13720

(1389)

16720

(1705)

8720

(889)

0,71

0,32

8560

(873)

0,67

0,28

7940

(810)

0,64

0,22

П2-4АIV

17220

(1756)

20860

(2127)

11200

(1140)

0,94

0,38

10900

(1113)

0,88

0,32

10100

(1030)

0,82

0,24

П2-5АIV

21190

(2161)

25600

(2607)

14300

(1451)

1,22

0,46

13820

(1409)

1,11

0,37

12550

(1280)

0,99

0,23

П2-6АIV

27380

(2792)

32900

(3356)

18690

(1906)

1,74

0,58

17910

(1826)

1,62

0,45

16370

(1670)

1,48

0,24

П2-7АIV

31190

(3180)

37400

(3817)

21440

(2186)

2,01

0,82

20530

(2093)

1,87

0,67

17650

(1800)

1,71

0,44

П2-1АIVЛ

П2-1АIVЛ-1

П2-1АIVЛ-2

П2-1АIV-3

7840

(799)

9650

(984)

4830

(493)

0,59

0,32

4710

(480)

0,56

0,28

4410

(450)

0,52

0,22

П2-2АIVЛ

10220

(1042)

12500

(1272)

6470

(660)

0,75

0,37

6340

(646)

0,71

0,33

5880

(600)

0,67

0,26

П2-3АIVЛ

14190

(1447)

17180

(1752)

9020

(920)

0,94

0,47

8800

(900)

0,90

0,43

8330

(850)

0,87

0,34

П2-4АIVЛ

17370

(1771)

20950

(2136)

11400

(1166)

1,24

0,52

11180

(1140)

1,18

0,47

10290

(1050)

1,09

0,37

П2-5АIVЛ

21500

(2192)

25840

(2635)

14500

(1479)

1,60

0,67

13950

(1422)

1,51

0,58

12840

(1310)

1,38

0,44

П2-6АIVЛ

25800

(2629)

30920

(3153)

18170

(1853)

2,36

0,82

17400

(1773)

2,20

0,67

15490

(1580)

1,96

0,41

П3-1АIV

14540

(1483)

17780

(1813)

9180

(936)

0,70

0,47

8970

(915)

0,67

0,44

8350

(851)

0,64

0,40

П3-2АIV

19700

(2009)

23900

(2437)

13000

(1326)

1,05

0,65

12590

(1284)

1,00

0,60

11530

(1176)

0,95

0,53

П3-3АIV

26800

(2733)

32310

(3295)

17960

(1831)

1,43

0,84

17440

(1778)

1,36

0,78

15920

(1623)

1,27

0,69

П3-4AIV

31870

(3250)

38320

(3908)

21880

(2231)

1,72

0,96

21050

(2147)

1,62

0,88

19040

(1942)

1,49

0,75

П3-5АIV

36610

(3733)

43930

(4480)

25800

(2631)

1,98

1,09

24660

(2515)

1,84

0,96

21970

(2240)

1,66

0,77

П3-1АIVЛ

14860

(1515)

18040

(1840)

9810

(1000)

0,90

0,60

9490

(968)

0,86

0,57

8680

(885)

0,80

0,51

П3-2АIVЛ

20070

(2047)

24220

(2470)

13620

(1389)

1,32

0,82

13210

(1347)

1,26

0,77

11910

(1214)

1,16

0,69

П3-3АIVЛ

26470

(2699)

31800

(3243)

18160

(1852)

1,71

1,04

17540

(1789)

1,63

0,98

15850

(1616)

1,49

0,87

П3-4АIVЛ

31420

(3204)

37670

(3841)

21990

(2242)

2,06

1,22

21150

(2157)

1,94

1,12

18910

(1928)

1,75

0,96


ПРИЛОЖЕНИЕ

Обязательное

ПЛИТЫ С НАПРЯГАЕМОЙ АРМАТУРНОЙ СТАЛЬЮ КЛАССА А-IIIв.

1. Основные параметры плит приведены:

в табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде.

в табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

2. Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:

в табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.


Таблица 7

Класс напрягаемой арматуры

Марка плиты

Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке

Напрягаемая арматура

Класс бетона по прочности на сжатие

Передаточная прочность бетона, МПа

Предварительное напряжение в арматуре до обжатия бетона

Расход материалов

в крайнем ребре

в среднем ребре

МПа

кгс/см2

Бетон, м3

Сталь, кг

Па

кгс/м2

Па

кгс/м2

А-IIIв

П1-1AIIIв

5000

510

6080

620

1Ø16

2Ø16

В22,5

16

290

3000

1,54

115,5

П1-2АIIIв

6670

680

8040

820

1Ø18

2Ø18

130,0

П1-3АIIIв

8530

870

10300

1050

1Ø20

2Ø20

В27,5

19

143,8

П1-4АIIIв

10590

1080

12750

1300

1Ø22

2Ø22

161,3

П1-5АIIIв

14020

1430

16870

1720

1Ø25

2Ø25

В30

21

180,9

П1-6АIIIв

15890

1620

19120

1950

2Ø20

4Ø20

390

4000

228,5

П1-7АIIIв

19610

2000

23530

2400

2Ø22

4Ø22

252,5

П1-1АIIIвЛ

5490

560

6570

670

1Ø16

2Ø16

В22,5

16

290

3000

115,5

П1-2AIIIвЛ

7060

720

8530

870

1Ø18

2Ø18

130,0

П1-3АIIIвЛ

8920

910

10690

1090

1Ø20

2Ø20

В27,5

19

143,8

П1-4АIIIвЛ

10880

1110

13140

1340

1Ø22

2Ø22

161,3

П1-5АIIIвЛ

14320

1460

17260

1760

1Ø25

2Ø25

В30

21

180,9

П1-6АIIIвЛ

16280

1660

19610

2000

2Ø20

4Ø20

390

4000

228,5

П1-7AIIIвЛ

20000

2040

24020

2450

2Ø22

4Ø22

252,5

П2-1АIIIв

5000

510

6080

620

1Ø16

-

В22,5

16

290

3000

0,76

56,4

П2-1АIIIв-1

0,84

78,1

П2-1АIIIв-2

5000

510

6080

620

1Ø16

-

0,83

78,9

П2-1АIIIв-3

0,79

86,4

П2-2АIIIв

6670

680

8040

820

1Ø18

-

0,76

63,2

П2-3АIIIв

8530

870

10300

1050

1Ø20

-

В27,5

19

70,1

П2-4AIIIв

10590

1080

12750

1300

1Ø22

-

78,1

П2-5АIIIв

14020

1430

16870

1720

1Ø25

-

В30

21

87,9

П2-6AIIIв

15890

1620

19120

1950

2Ø20

390

4000

108,9

П2-7АIIIв

19610

2000

23530

2400

2Ø22

120,9

П2-8АIIIв

26080

2660

31880

3200

2Ø25

-

В40

28

148,9

П2-1АIIIвЛ

5490

560

6570

670

1Ø16

-

В22,5

16

290

3000

56,4

П2-1АIIIвЛ-1

0,84

78,1

П2-1АIIIвЛ-2

0,83

78,9

П2-1АIIIвЛ-3

0,79

86,4

П2-2АIIIвЛ

7060

720

8530

870

1Ø18



63,2

П2-3АIIIвЛ

8920

910

10690

1090

1Ø20

-

В27,5

19

0,76

70,1

П2-4АIIIвЛ

10880

1110

13140

1340

1Ø22

78,1

П2-5АIIIвЛ

14320

1460

17260

1760

1Ø25

В30

21

87,4

П2-6АIIIвЛ

16280

1660

19610

2000

2Ø20

390

4000

108,9

П2-7АIIIвЛ

20000

2040

24020

2450

2Ø22

120,9

П3-1AIIIв

5590

570

6760

690

1Ø14

-

В22,5

16

290

3000

0,58

58,2

П3-2АIIIв

9120

930

10980

1120

1Ø16

340

3500

62,4

П3-3АIIIв

11670

1190

14020

1430

1Ø18

-

В27,5

19

67,2

П3-4AIIIн

15390

1570

18530

1890

1Ø20

-

В30

21

390

4000

72,4

П3-5АIIIв

18240

1860

21870

2230

1Ø22

84,7

П3-бAIIIв

22750

2320

27360

2790

1Ø25

450

46000

94,5

П3-1АIIIвЛ

5980

610

7160

730

1Ø14

-

В22,5

16

290

3000

58,2

П3-2AIIIвЛ

8330

850

10000

1020

1Ø16

340

3500

62,4

П3-3АIIIвЛ

11770

1200

14120

1440

1Ø18

-

В27,5

19

410

4200

67,2

П3-4АIIIвЛ

14810

1510

17850

1820

1Ø20

-

В30

21

450

4600

72,4

П3-5АIIIвЛ

16870

1720

20300

2070

1Ø22

84,7

П3-6АIIIвЛ

21080

2150

25300

2580

1Ø25

94,5

Таблица 8

Класс напрягаемой арматуры

Марка плиты

Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке

Напрягаемая арматура

Класс бетона по прочности на сжатие

Передаточная прочность бетона, МПа

Предварительное напряжение в арматуре до обжатия бетона

Расход материалов

в крайнем ребре

в среднем ребре

МПа

кгс/см2

Бетон, м3

Сталь, кг

Па

кгс/м2

Па

кгс/м2

А-IIIв

П1-1AIIIв

5000

510

6080

620

1Ø16

2Ø16

В22,5

16

450

4600

1,54

115,5

П1-2АIIIв

6860

700

8230

840

1Ø18

2Ø18

В30

21

130,0

П1-3АIIIв

8630

880

10390

1060

1Ø20

2Ø20

143,8

П1-4АIIIв

10690

1090

12840

1310

1Ø22

2Ø22

161,3

П1-5АIIIв

14020

1430

16860

1720

1Ø25

2Ø25

180,9

П1-6АIIIв

15880

1620

19120

1950

2Ø20

4Ø20

228,5

П1-7АIIIв

19610

2000

23530

2400

2Ø22

4Ø22

В40

28

252,5

П1-1АIIIвЛ

5390

550

6570

670

1Ø16

2Ø16

В22,5

16

115,5

П1-2AIIIвЛ

7150

730

8630

1880

1Ø18

2Ø18

В30

21

130,0

П1-3АIIIвЛ

8920

910

10780

1100

1Ø20

2Ø20

143,8

П1-4АIIIвЛ

10980

1120

13230

1350

1Ø22

2Ø22

161,3

П1-5АIIIвЛ

14310

1460

17260

1760

1Ø25

2Ø25

180,9

П1-6АIIIвЛ

16280

1660

19610

2000

2Ø20

4Ø20

228,5

П2-1АIIIв

5000

510

6080

620

1Ø16

-

В22,5

16

0,76

56,4

П2-1АIIIв-1

0,84

78,1

П2-1АIIIв-2

0,83

78,9

П2-1АIIIв-3

0,79

86,4

П2-2АIIIв

6860

700

8230

840

1Ø18

-

0,76

63,2

П2-3АIIIв

8630

880

10390

1060

1Ø20

-

В30

21

70,1

П2-4AIIIв

10690

1090

12840

1310

1Ø22

-

78,1

П2-5АIIIв

14020

1430

16860

1720

1Ø25

-

87,9

П2-6АIIIв

15880

1620

19120

1950

2Ø20

108,9

П2-7АIIIв

19610

2000

23530

2400

2Ø22

В40

28

120,9

П2-1АIIIвЛ

5390

550

6570

670

1Ø16

-

В22,5

16

56,4

П2-1АIIIвЛ-1

0,84

78,1

П2-1АIIIВл-2

0,83

78,9

П2-1АIIIвЛ-3

0,79

86,4

П2-2AIIIвЛ

7150

730

8630

880

1Ø18

0,76

63,2

П2-3АIIIвЛ

8920

910

10780

1100

1Ø20

-

В30

21

70,1

П2-4АIIIвЛ

10980

1120

13230

1350

1Ø22

78,1

П2-5АIIIвЛ

14310

1460

17260

1760

1Ø25

-

87,9

П2-6АIIIвЛ

16280

1660

19610

2000

2Ø20

108,9

П3-1AIIIв

4120

420

5000

510

1Ø14

-

В22,5

16

0,58

58,2

П3-2АIIIв

8740

800

8730

890

1Ø16

-

В27,5

19

62,4

П3-3АIIIв

11080

1130

13340

1360

1Ø18

-

В30

21

67,2

П3-4AIIIв

15400

1570

18530

1890

1Ø20

-

72,4

П3-5АIIIв

17650

1800

21180

2160

1Ø22

84,7

П3-6AIIIв

22750

2320

27360

2700

1Ø25

94,5

П3-1АIIIвЛ

4610

470

5590

570

1Ø14

-

В22,5

16

58,2

П3-2AIIIвЛ

7550

770

9120

930

1Ø16

В27,5

19

62,4

П3-3AIIIвЛ

11470

1170

13820

1410

1Ø18

-

В30

21

67,2

П3-4АIIIвЛ

14800

1510

17850

1820

1Ø20

-

72,4

П3-6АIIIвЛ

16770

1710

20200

2060

1Ø22

84,7

Таблица 9

Марка плиты

Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м2), при

Контрольные равномерно распределенные нагрузки Рпр, Па (кгс/м2), контрольные прогибы fк, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.

14

28

100

С = 1,25

С = 1,6

Рпр

fк

Рпр

fк

Рпр

fк

П1-1АIIIв

8110

(827)

11070

(1129)

5290

(540)

0,74

0,45

5290

(540)

0,73

0,44

5000

(510)

0,74

0,42

П1-2АIIIв

10610

(1082)

14270

(1455)

7190

(733)

0,99

0,54

7120

(726)

0,97

0,52

6670

(680)

0,94

0,47

П1-3АIIIв

13400

(1367)

17850

(1820)

9350

(953)

1,16

0,61

9150

(933)

1,12

0,57

8530

(870)

1,07

0,52

П1-4АIIIв

16490

(1682)

21800

(2223)

12190

(1243)

1,46

0,74

11600

(1183)

1,38

0,68

10580

(1080)

1,30

0,60

П1-5АIIIв

21640

(2207)

28390

(2895)

16450

(1677)

1,77

0,89

15780

(1609)

1,67

0,81

14020

(1430)

1,51

0,69

П1-6АIIIв

24440

(2492)

31970

(3260)

18850

(1922)

2,04

0,96

17960

(1832)

1,92

0,97

15890

(1620)

1,98

0,55

П1-7АIIIв

30030

(3062)

39130

(3990)

24140

(2462)

2,53

1,11

22770

(2322)

2,33

0,91

19620

(2000)

2,05

0,60

П1-1АIIIвЛ

8730

(890)

11720

(1195)

5940

(606)

0,95

0,56

5880

(600)

0,94

0,54

5490

(560)

0,91

0,51

П1-2АIIIвЛ

11080

(1130)

14730

(1502)

7870

(803)

1,24

0,67

7740

(789)

1,20

0,65

7060

(720)

1,14

0,58

П1-3АIIIвЛ

13880

(1415)

18300

(1867)

10090

(1029)

1,43

0,76

9820

(1001)

1,37

0,72

8920

(910)

1,28

0,65

П1-4АIIIвЛ

16820

(1715)

22080

(2251)

12800

(1305)

1,78

0,93

12280

(1252)

1,67

0,87

10890

(1110)

1,52

0,76

П1-5АIIIвЛ

21970

(2240)

28670

(2923)

16980

(1732)

2,15

1,18

16390

(1671)

2,02

1,08

14320

(1460)

1,80

0,93

П1-6АIIIвЛ

24900

(2540)

32430

(3307)

19400

(1979)

2,33

1,18

18840

(1921)

2,18

1,05

16280

(1660)

1,95

0,83

П1-7АIIIвЛ

30500

(3110)

39580

(4036)

24450

(2493)

3,07

1,45

22920

(2337)

2,86

1,24

20010

(2040)

2,48

0,89

П2-1АIIIв

П2-1АIIIв-1

П2-1АIIIв-2

П2-1АIIIв-3

8110

(827)

11070

(1129)

5290

(540)

0,74

0,45

5290

(540)

0,73

0,44

5000

(510)

0,74

0,42

П2-2АIIIв

10610

(1082)

14270

(1455)

7190

(733)

0,99

0,54

7120

(726)

0,97

0,52

6670

(680)

0,94

0,47

П2-3АIIIв

13400

(1367)

17850

(1820)

9350

(953)

1,16

0,61

9150

(933)

1,12

0,57

8530

(870)

1,07

0,52

П2-4АIIIв

16490

(1682)

21800

(2223)

12190

(1243)

1,46

0,74

11600

(1183)

1,38

0,68

10590

(1080)

1,30

0,60

П2-5АIIIв

21640

(2207)

28390

(2895)

16450

(1677)

1,77

0,89

15780

(1609)

1,67

0,81

14020

(1430)

1,51

0,69

П2-6АIIIв

24440

(2492)

31970

(3260)

18850

(1922)

2,04

0,96

17960

(1832)

1,92

0,97

15890

(1620)

1,98

0,55

П2-7АIIIв

30030

(3062)

39130

(3990)

24140

(2462)

2,53

1,11

22770

(2322)

2,33

0,91

19620

(2000)

2,05

0,60

П2-8АIIIв

39890

(4067)

51740

(5276)

32750

(3340)

3,27

1,52

32750

(3340)

3,37

1,47

30530

(3113)

3,09

1,22

П2-1АIIIвЛ

П2-1АIIIвЛ-1

П2-1АIIIвЛ-2

П2-1АIIIв-Л-3

8730

(890)

11720

(1195)

5940

(606)

0,95

0,56

5880

(600)

0,94

0,54

5490

(560)

0,91

0,51

П2-2АIIIвЛ

11080

(1130)

14730

(1502)

7870

(803)

1,24

0,67

7740

(789)

1,20

0,65

7060

(720)

1,14

0,58

П2-3АIIIвЛ

13880

(1415)

18300

(1867)

10090

(1029)

1,43

0,76

9820

(1001)

1,37

0,72

8920

(910)

1,28

0,65

П2-4AIIIвЛ

16820

(1715)

22080

(2251)

12800

(1305)

1,78

0,93

12280

(1252)

1,67

0,87

10890

(1110)

1,52

0,76

П2-5АIIIвЛ

21970

(2240)

28670

(2923)

16980

(1732)

2,15

1,18

16390

(1671)

2,02

1,08

14320

(1460)

1,80

0,93

П2-6АIIIвЛ

24900

(2540)

32430

(3307)

19400

(1979)

2,33

1,18

18840

(1921)

2,18

1,05

16280

(1660)

1,95

0,83

П2-7АIIIвЛ

30500

(3110)

39580

(4036)

24450

(2493)

3,07

1,45

22920

(2337)

2,86

1,24

20010

(2040)

2,48

0,89

П3-1AIIIв

14030

(1431)

18790

(1916)

981

(1000)

1,29

0,85

9700

(989)

1,28

0,83

8420

(859)

1,24

0,81

П3-2АIIIв

19280

(1966)

25500

(2600)

14030

(1431)

1,68

1,03

13620

(1389)

1,63

0,99

12370

(1261)

1,53

0,91

П3-3АIIIв

23060

(2351)

30330

(3093)

17020

(1736)

1,77

1,08

16510

(1684)

1,70

1,02

14890

(1518)

1,58

0,92

П3-4АIIIв

28760

(2933)

37650

(3839)

21470

(2189)

1,90

1,13

20740

(2115)

1,80

1,05

18690

(1906)

1,66

0,93

П3-5АIIIв

32920

(3357)

14520

(1481)

25180

(2568)

2,13

1,25

24150

(2463)

2,00

1,13

21470

(2189)

1,81

0,97

П3-6АIIIв

39720

(4050)

51660

(5268)

31480

(3210)

2,55

1,13

29720

(3031)

2,35

1,13

25990

(2650)

2,10

0,86

П3-1AIIIвЛ

14420

(1470)

19090

(1947)

10520

(1073)

1,52

1,01

10330

(1053)

1,49

0,99

8770

(894)

1,39

0,92

П3-2АIIIвЛ

18340

(1870)

24110

(2459)

13620

(1389)

1,63

1,06

13210

(1347)

1,57

1,02

11850

(1208)

1,46

0,93

П3-3АIIIвЛ

23020

(2347)

30110

(3070)

17440

(1778)

1,85

1,15

16820

(1715)

1,76

1,08

14960

(1526)

1,60

0,96

П3-4АIIIвЛ

28760

(2933)

37650

(3839)

21470

(2189)

1,90

1,13

20740

(2115)

1,80

1,05

18690

(1906)

1,66

0,93

П3-5АIIIвЛ

30750

(3136)

40010

(4080)

23840

(2431)

2,14

1,27

22810

(2326)

2,01

1,16

20120

(2052)

1,79

0,97

П3-6АIIIвЛ

36760

(3748)

40700

(4864)

29310

(2989)

2,72

1,47

27760

(2631)

2,52

1,28

24120

(2460)

2,19

0,97

Таблица 10

Марка плиты

Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/×м2), при

Контрольные равномерно распределенные нагрузки Рпр, Па (кгс/м2), контрольные прогибы fк, см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.

14

28

100

С = 1,25

С = 1,6

Рпр

fк

Рпр

fк

Рпр

fк

П1-1АIIIв

8110

(827)

11070

(1129)

5350

(546)

0,48

0,25

5290

(540)

0,45

0,21

5000

(510)

0,43

0,16

П1-2АIIIв

10900

(1112)

14650

(1494)

7380

(753)

0,57

0,28

7250

(739)

0,54

0,24

6860

(700)

0,50

0,19

П1-3АIIIв

13550

(1382)

18030

(1839)

9530

(972)

0,74

0,34

9490

(968)

0,70

0,27

8630

(880)

0,64

0,19

П1-4АIIIв

16640

(1697)

21980

(2242)

12200

(1243)

0,98

0,37

11800

(1203)

0,9

0,29

10690

(1090)

0,81

0,18

П1-5AIIIв

21640

(2207)

28390

(2895)

16440

(1676)

1,55

0,53

15720

(1603)

1,38

0,38

14020

(1430)

1,34

0,17

П1-6АIIIв

24440

(2492)

31970

(3260)

18700

(1907)

1,91

0,73

18070

(1843)

1,77

0,56

15890

(1620)

1,59

0,31

П1-7АIIIв

30030

(3062)

39130

(3990)

23340

(2380)

2,25

0,87

22160

(2260)

2,08

0,68

19600

(2000)

1,85

0,40

П1-1АIIIвЛ

8730

(890)

11720

(1195)

5970

(609)

0,68

0,35

5840

(596)

0,64

0,32

5490

(560)

0,60

0,25

П1-2АIIIвЛ

11230

(1145)

14920

(1521)

6850

(699)

0,81

0,40

7700

(785)

0,77

0,37

7160

(730)

0,72

0,30

П1-3АIIIвЛ

13880

(1415)

18300

(1867)

9900

(1010)

1,00

0,48

9640

(983)

0,96

0,41

8920

(910)

0,88

0,31

П1-4АIIIвЛ

16960

(1730)

22260

(2270)

12550

(1280)

1,29

0,53

12160

(1240)

1,20

0,46

10980

(1120)

1,08

0,34

П1-5AIIIвЛ

21970

(2240)

28670

(2923)

16970

(1730)

1,92

0,70

16180

(1650)

1,63

0,57

14320

(1460)

1,3

0,33

П1-6АIIIвЛ

25060

(2555)

32620

(3326)

19380

(1976)

2,44

1,00

18600

(1897)

2,28

0,83

16380

(1670)

2,01

0,55

П2-1АIIIв

8110

(827)

11070

(1129)

5350

(546)

0,48

0,25

5290

(540)

0,45

0,21

5000

(510)

0,43

0,16

П2-1АIIIв-1

П2-1АIIIв-2

П2-1АIIIв-3

П2-2АIIIв

10900

(1112)

14650

(1494)

7380

(753)

0,57

0,28

7250

(739)

0,54

0,24

6860

(700)

0,50

0,19

П2-3АIIIв

13550

(1382)

18030

(1839)

9530

(972)

0,74

0,34

9490

(968)

0,70

0,27

8630

(880)

0,64

0,19

П2-4АIIIв

16640

(16970

21980

(2242)

12200

(1243)

0,98

0,37

11800

(1203)

0,9

0,29

10690

(1090)

0,81

0,18

П2-5AIIIв

21640

(2207)

28390

(2895)

16440

(1676)

1,55

0,53

15720

(1603)

1,38

0,38

14020

(1430)

1,34

0,17

П2-6AIIIв

24440

(2492)

31970

(3260)

18700

(1907)

1,91

0,73

18070

(1843)

1,77

0,56

15890

(1620)

1,59

0,31

П2-7АIIIв

30030

(3062)

39130

(3990)

23340

(2380)

2,25

0,87

22160

(2260)

2,08

0,68

19600

(2000)

1,85

0,40

П2-1АIIIвЛ

8730

(890)

11720

(1195)

5970

(609)

0,68

0,35

5840

(596)

0,64

0,32

5490

(560)

0,60

0,25

П2-1АIIIвЛ-1

П2-1АIIIвЛ-2

П2-1АIIIвЛ-3

8730

(890)

11720

(1195)

5970

(609)

0,68

0,35

5840

(596)

0,64

0,32

5490

(560)

0,60

0,25

П2-2АIIIвЛ

11230

(1145)

14920

(1521)

6850

(699)

0,81

0,40

7700

(785)

0,77

0,37

7160

(730)

0,72

0,30

П2-3АIIIвЛ

13880

(14415)

18300

(1867)

9900

(1010)

1,00

0,48

9640

(983)

0,96

0,41

8920

(910)

0,88

0,31

П2-4АIIIвЛ

17960

(1730)

22260

(2270)

12550

(1280)

1,29

0,53

12160

(1240)

1,20

0,46

10980

(1120)

1,08

0,34

П2-5АIIIвЛ

21970

(2240)

28670

(2923)

16970

(1730)

1,92

0,70

16180

(1650)

1,63

0,57

14320

(1460)

1,30

0,33

П2-6АIIIвЛ

25060

(2555)

32620

(3326)

19380

(1976)

2,44

1,00

18600

(1897)

2,28

0,83

16380

(1670)

2,01

0,55

П3-1АIIIв

12110

(1235)

16030

(1635)

8460

(863)

0,62

0,47

8260

(842)

0,67

0,44

7580

(773)

0,64

0,40

П3-2АIIIв

16920

(1725)

22480

(2292)

12070

(1231)

0,98

0,62

11770

(1200)

0,94

0,57

10790

(1100)

0,89

0,51

П3-3АIIIв

22830

(2328)

30050

(3064)

16610

(1694)

1,32

0,79

16100

(1642)

1,25

0,73

14740

(1503)

1,18

0,65

П3-4АIIIв

27950

(2850)

36600

(3732)

20950

(2136)

1,65

0,97

20120

(2052)

1,55

0,88

18140

(1850)

1,43

0,77

П3-5АIIIв

31990

(3262)

41780

(4260)

24460

(2494)

1,88

1,05

23430

(2389)

1,75

0,93

20840

(2125)

1,58

0,75

П3-6АIIIв

38570

(3933)

50200

(5119)

30550

(3115)

2,44

1,26

28900

(2947)

.2,25

1,07

25230

(2573)

1,98

0,79

П3-1AIIIвЛ

12440

(1269)

16570

(1690)

8980

(916)

0,88

0,59

8780

(895)

0,84

0,56

7970

(807)

0,78

0,5

П3-2АIIIвЛ

16800

(1713)

22150

(2259)

12390

(1263)

1,18

0,75

11970

(1221)

1,12

0,71

10830

(1104)

1,03

0,63

П3-3АIIIвЛ

22720

(2317)

29730

(3032)

16930

(1726)

1,59

0,99

16410

(1673)

1,52

0,93

14770

(1506)

1,39

0,83

П3-4AIIIвЛ

27670

(2822)

36700

(3678)

21050

(2147)

1,97

1,20

20230

(2053)

1,86

1,12

18070

(1843)

1,68

0,98

П3-5АIIIвЛ

30680

(3128)

39910

(4070)

23840

(2431)

2,13

1,26

22700

(2315)

2,00

1,16

20070

(2047)

1,78

0,97


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.

РАЗРАБОТЧИКИ

А. А. Музыко (руководитель темы); Э. Н. Кодыш, канд. техн. наук; И. Б. Баранова; В. И. Пименова; Г. И. Бердичевский, д-р техн. наук; А. Е. Кузьмичев, канд. техн. наук; В. И. Деньщиков; В. П. Ковтунов, канд. техн. наук; В. И. Чернобаев, канд. техн. наук.

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.05.87 № 91.

3.  ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 300 мм).

4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

1.3.8

ГОСТ 13015.4-84

3.9; 4.1

ГОСТ 6727-80

1.3.8

ГОСТ 17624-87

3.2

ГОСТ 8829-85

3.1

ГОСТ 17625-83

3.10

ГОСТ 10060-87

3.3

ГОСТ 18105-86

3.2

ГОСТ 10180-90

3.2

ГОСТ 22362-77

3.8

ГОСТ 10181.0-81

3.5

ГОСТ 22690-88

3.2

ГОСТ 10181.3-81

3.5

ГОСТ 22904-78

3.10

ГОСТ 10884-81

1.3.8

ГОСТ 23009-78

1.2.4

ГОСТ 10922-90

3.7

ГОСТ 23858-79

3.7

ГОСТ 12730.0-78

3.4; 3.6

ГОСТ 25820-83

1.3.3; 1.3.8

ГОСТ 12730.1-78

3.6

ГОСТ 26633-91

1.3.3

ГОСТ 12730.5-84

3.4

СНиП 2.01.01-82

Вводная часть

ГОСТ 13015.0-83

1.3.2; 1.3.12; 3.9

СНиП 2.03.01-84

Вводная часть

ГОСТ 13015.1-81

2.1; 3.9

СНиП 2.03.04-84

Вводная часть

ГОСТ 13015.2-81

1.4.1; 3.9

СНиП 2.03.11-85

1.3.6

ГОСТ 13015.3-81

2.4; 3.9





5.  Переиздание. Октябрь 1991 г.

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
