Скачать СТО 1.1.1.01.001.0902-2013 Кабельные изделия для атомных электростанций. Технические требования эксплуатирующей организации

Дата актуализации: 10.08.2017

СТО 1.1.1.01.001.0902-2013

Кабельные изделия для атомных электростанций. Технические требования эксплуатирующей организации

Обозначение:	СТО 1.1.1.01.001.0902-2013
Обозначение англ:	STO 1.1.1.01.001.0902-2013
Статус:	действует
Название рус.:	Кабельные изделия для атомных электростанций. Технические требования эксплуатирующей организации
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.06.2014

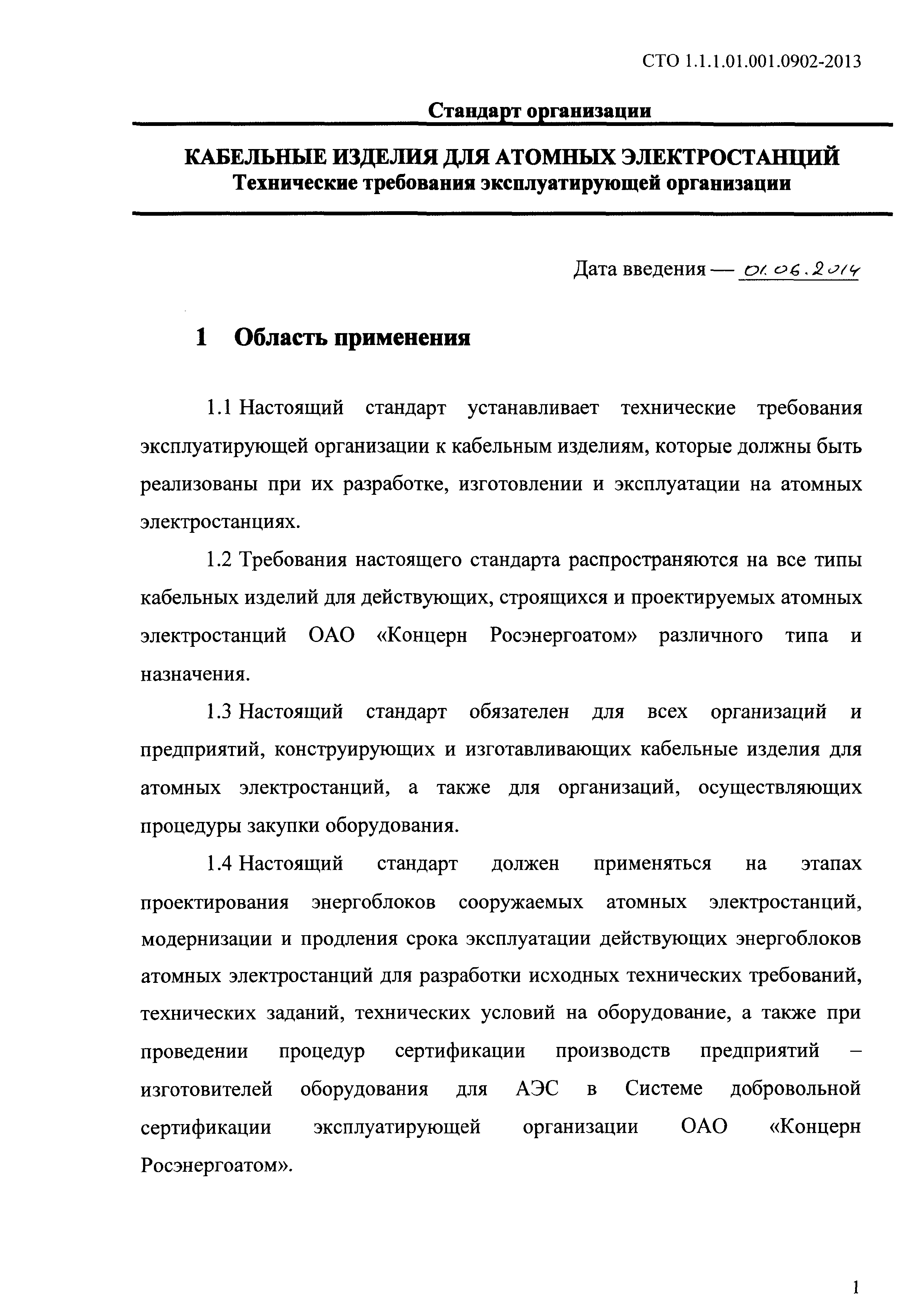

Область применения:	Стандарт устанавливает технические требования эксплуатирующей организации к кабельным изделиям, которые должны быть реализованы при их разработке, изготовлении и эксплуатации на атомных электростанциях. Требования настоящего стандарта распространяются на все типы кабельных изделий для действующих, строящихся и проектируемых атомных электростанций ОАО "Концерн Росэнергоатом" различного типа и назначения. Стандарт обязателен для всех организаций и предприятий, конструирующих и изготавливающих кабельные изделия для атомных электростанций, а также для организаций, осуществляющих процедуры закупки оборудования. Стандарт должен применяться на этапах проектирования энергоблоков сооружаемых атомных электростанций, модернизации и продления срока эксплуатации действующих энергоблоков атомных электростанций для разработки исходных технических требований, технических заданий, технических условий на оборудование, а также при проведении процедур сертификации производств предприятий-изготовителей оборудования для АЭС в Системе добровольной сертификации эксплуатирующей организации ОАО "Концерн Росэнергоатом"

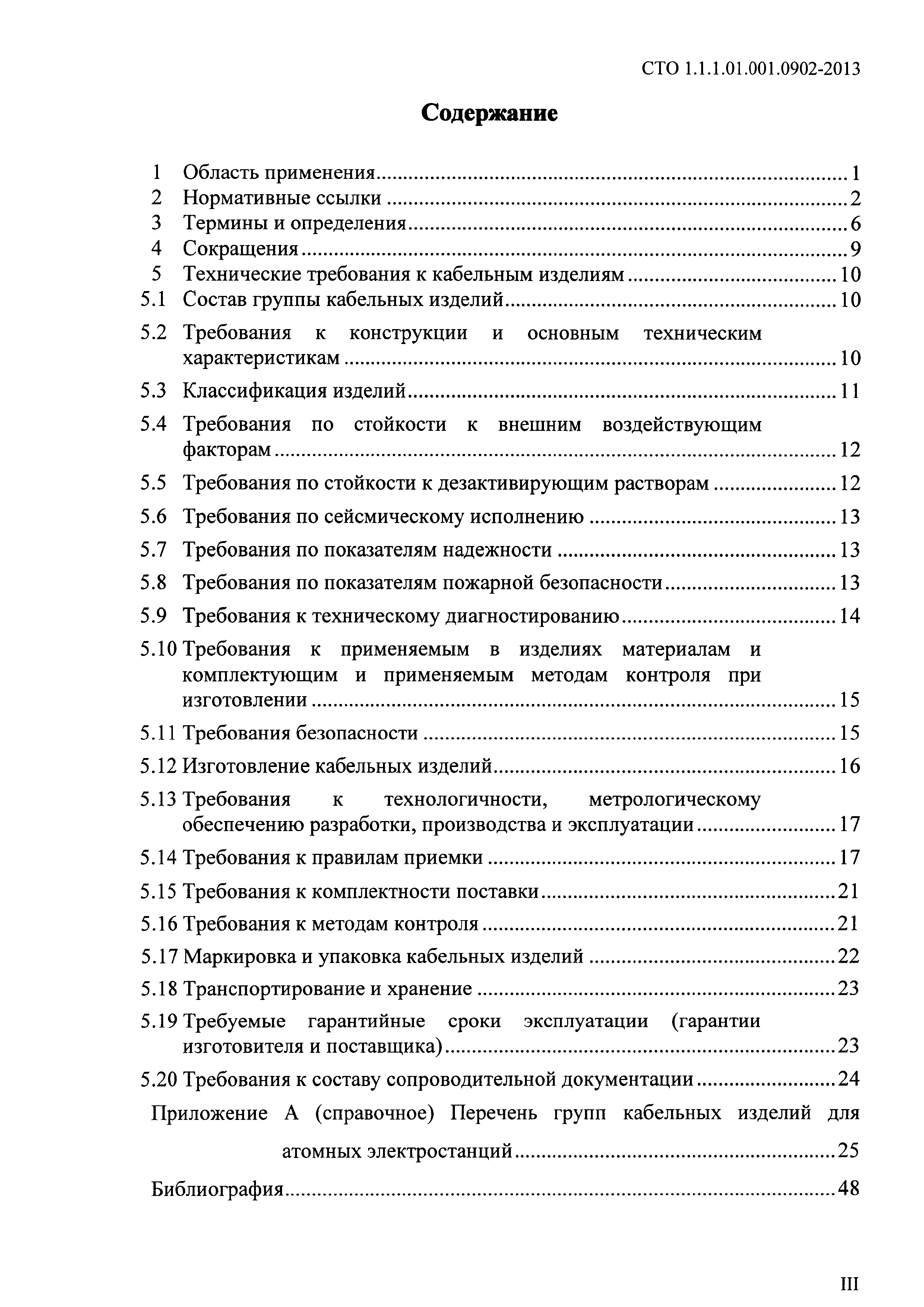

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Технические требования к кабельным изделиям    5.1 Состав группы кабельных изделий    5.2 Требования к конструкции и основным техническим характеристикам    5.3 Классификация изделий    5.4 Требования по стойкости к внешним воздействующим факторам    5.5 Требования по стойкости к дезактивирующим растворам    5.6 Требования по сейсмическому исполнению    5.7 Требования по показателям надежности    5.8 Требования по показателям пожарной безопасности    5.9 Требования к техническому диагностированию    5.10 Требования к применяемым в изделиях материалам и комплектующим и применяемым методам контроля при изготовлении    5.11 Требования безопасности    5.12 Изготовление кабельных изделий    5.13 Требования к технологичности, метрологическому обеспечению разработки, производства и эксплуатации    5.14 Требования к правилам приемки    5.15 Требования к комплектности поставки    5.16 Требования к методам контроля    5.17 Маркировка и упаковка кабельных изделий    5.18 Транспортирование и хранение    5.19 Требуемые гарантийные сроки эксплуатации (гарантии изготовителя и поставщика)    5.20 Требования к составу сопроводительной документации Приложение А (справочное) Перечень групп кабельных изделий для атомных электростанций Библиография
Разработан:	Департамент качества ОАО Концерн Росэнергоатом

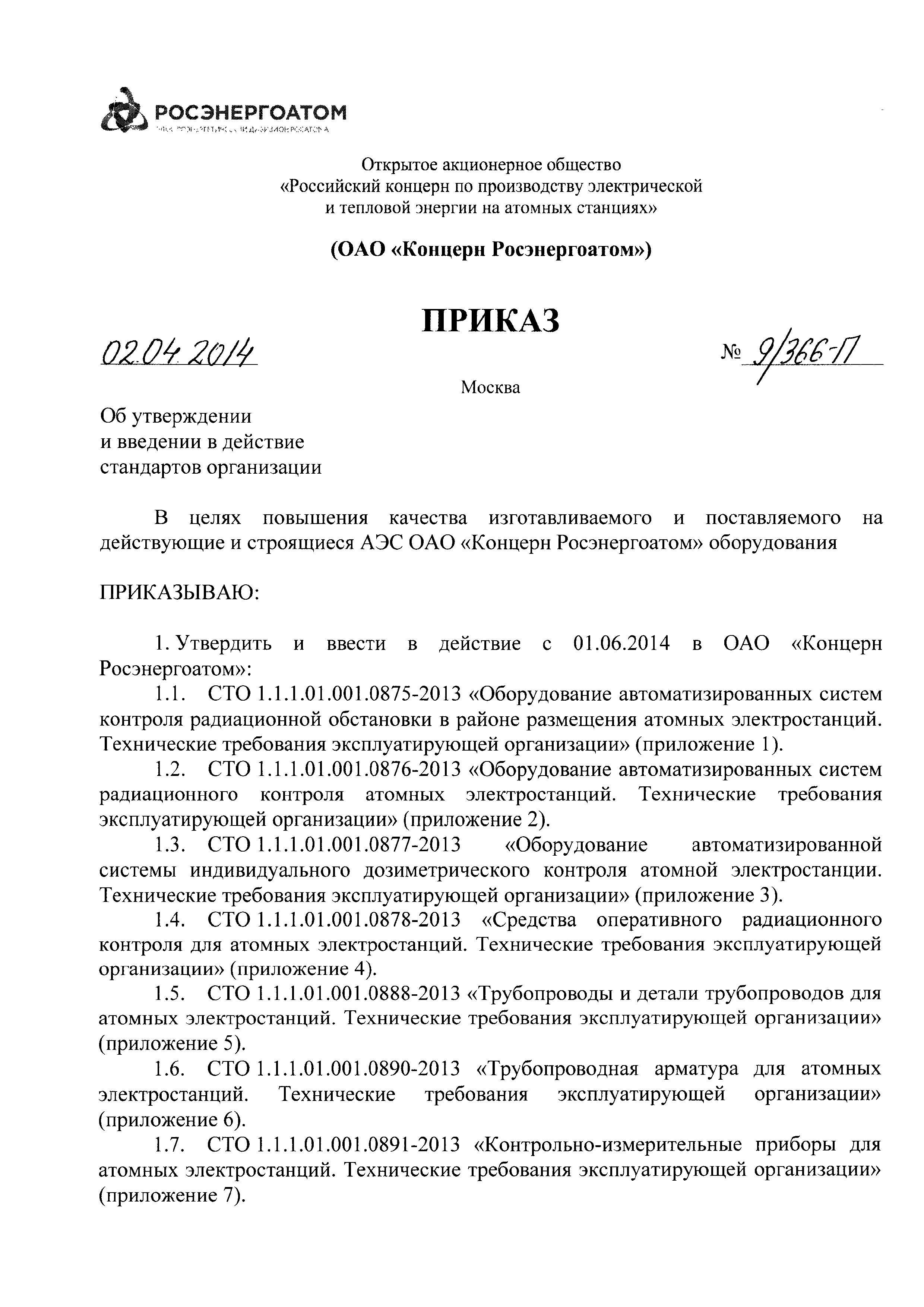

Утверждён:	02.04.2014 ОАО Концерн Росэнергоатом (9/366-П)

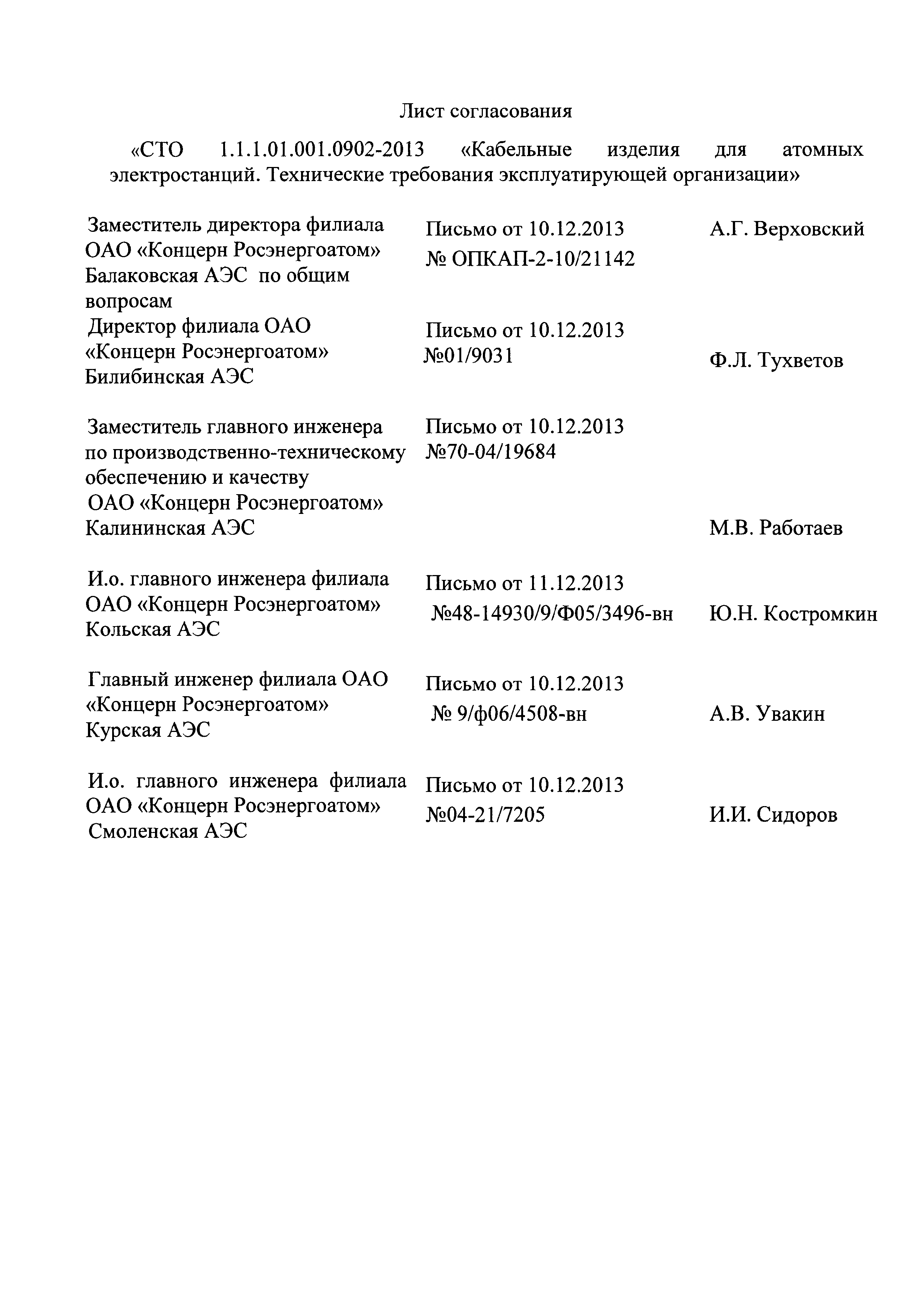

Принят:	10.12.2013 Билибинская АЭС (07/9031) 19.12.2013 Курская АЭС (9/Ф06/4508-вн) 10.12.2013 Балаковская АЭС (ОПКАП-2-10/21142) 10.12.2013 Калининская АЭС (70-04/19684) 11.12.2013 Кольская АЭС (48-1430/9/Ф05/3496-вн) 10.12.2013 Смоленская АЭС (04-21/7205)
Расположен в:	Техническая документация

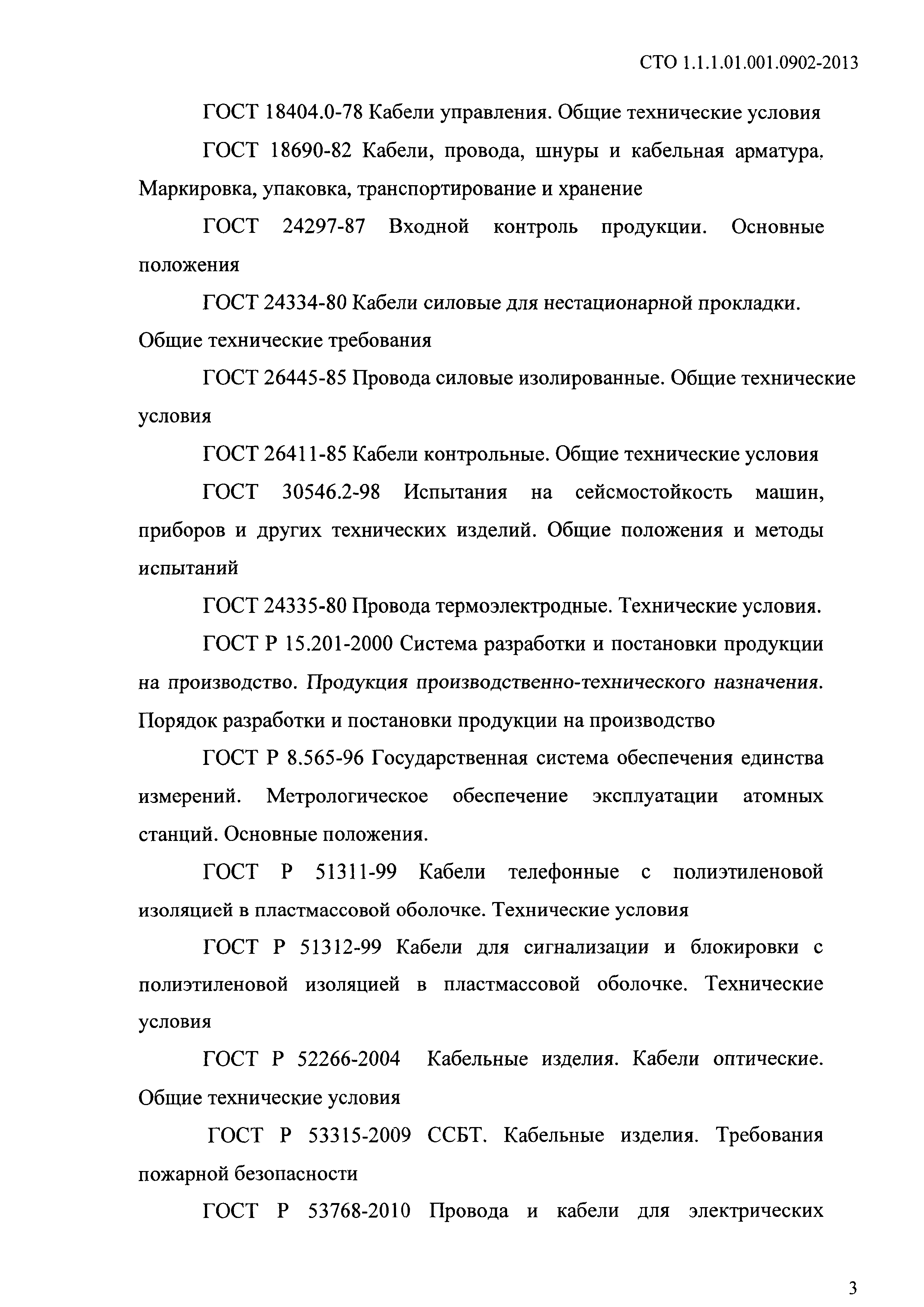

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ Р 51311-99 «Кабели телефонные с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условия» ГОСТ 10971-78 «Кабели коаксиальные магистральные с парами типа 2,6/9,4 и 2,6/9,5. Технические условия» ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией. Технические условия» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ 15.005-86 «Система разработки и постановки продукции на производство. Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации» ГОСТ 18404.0-78 «Кабели управления. Общие технические условия» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 11326.0-78 «Кабели радиочастотные. Общие технические условия» ГОСТ 13781.0-86 «Муфты для силовых кабелей на напряжение до 35 кВ включительно. Общие технические условия» ГОСТ 17515-72 «Провода монтажные с пластмассовой изоляцией. Технические условия» ГОСТ 18690-82 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение» ГОСТ 24334-80 «Кабели силовые для нестационарной прокладки. Общие технические требования» ГОСТ 26411-85 «Кабели контрольные. Общие технические условия» ГОСТ 26445-85 «Провода силовые изолированные. Общие технические условия» ГОСТ 30546.2-98 «Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний» ГОСТ 7866.1-76 «Кабели судовые с резиновой изоляцией в резиновой или свинцовой оболочке. Технические условия» ГОСТ 7866.2-76 «Кабели судовые с резиновой изоляцией в оболочке из поливинилхлоридного пластиката. Технические условия» ГОСТ Р 51312-99 «Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условия» ГОСТ Р 8.565-96 «Государственная система обеспечения единства измерений. Метрологическое обеспечение эксплуатации атомных станций. Основные положения» РД 03-36-2002 «Условия поставки импортного оборудования, изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации» ГОСТ Р 52266-2004 «Кабельные изделия. Кабели оптические. Общие технические условия» НП 071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» Федеральный закон 102-ФЗ «Об обеспечении единства измерений» ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» СТО 1.1.1.01.0678-2007 «Основные правила обеспечения эксплуатации атомных станций» ГОСТ Р 53768-2010 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно. Общие технические условия» ГОСТ Р 53769-2010 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия» РД ЭО 0017-2004 «Техническое обслуживание и ремонт систем оборудования АС. Технологическая документация на ремонт. Виды и комплектность, требования к построению, содержанию и оформлению» Приказ 1081 «Об утверждении Порядка проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядка утверждения типа стандартных образцов или типа средств измерений, Порядка выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, требований к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения» ГОСТ Р 53880-2010 «Кабели коаксиальные для сетей кабельного телевидения. Общие технические условия» РД ЭО 1.1.2.25.0705-2006 «Техническое обслуживание и ремонт систем и оборудования атомных станций. Документы программы и регламента. Виды и комплектность. Требования к содержанию и оформлению» ГОСТ Р 54429-2011 «Кабели связи симметричные для цифровых систем передачи. Общие технические условия» ГОСТ Р 55025-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия» ГОСТ IEC 60332-1-2-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-2. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов» ГОСТ IEC 60332-3-22-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-22. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория А» ГОСТ IEC 60332-3-23-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-23. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория В» ГОСТ IEC 60332-3-24-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 3-24. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория С» ГОСТ IEC 60331-23-2011 «Испытание электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 23. Проведение испытаний и требования к ним. Кабели электрические для передачи данных» ГОСТ IEC 60245-1-2011 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования» ГОСТ IEC 60245-3-2011 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой кремнийорганической изоляцией» ГОСТ IEC 60331-21-2011 «Испытания электрических и оптических кабелей в условиях воздействия пламени. Сохранение работоспособности. Часть 21. Проведение испытаний и требования к ним. Кабели на номинальное напряжение до 0,6/1,0 кВ включительно» ГОСТ IEC 61034-2-2011 «Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему» ГОСТ IEC 60754-2-2011 «Испытания материалов конструкции кабелей при горении. Определение степени кислотности выделяемых газов измерением pH и удельной проводимости»
